Schuifelend over de goed bezochte radiomarkt op de Lichtmis op 27-09-2025 kom je zo nu en dan aardige dingen tegen. Overigens ook aardige mensen, meestal is het meer een sociaal gebeuren en minder handel. Maar terug naar de "aardige dingen". Tussen heel veel ander spullen stond een doosje met daar in iets wat op een griddip-meter leek. Ik heb al een hele verzameling dippers, maar deze had ik nog nooit gezien. Dus gelijk maar eens vragen wat het apparaat op moest brengen. Dat viel mee en is thuis te verantwoorden.De verkoper wees me op de originele doos en het feit dat het manual en de rekening er ook nog in zaten. Ik vond de spoelen wel wat zuinig in aantal en van een wat vreemde uitvoering. Nou dat gaan we straks wel bekijken, het ding in de rugtas gestopt en op naar de volgende kraam.
Door op de afbeeldingen te klikken verkrijgt u een vergroting in een apart venster.
Dit is de originele doos, nou ja, wel aardig mishandeld. Achteraf pas gelezen wat er op stond.

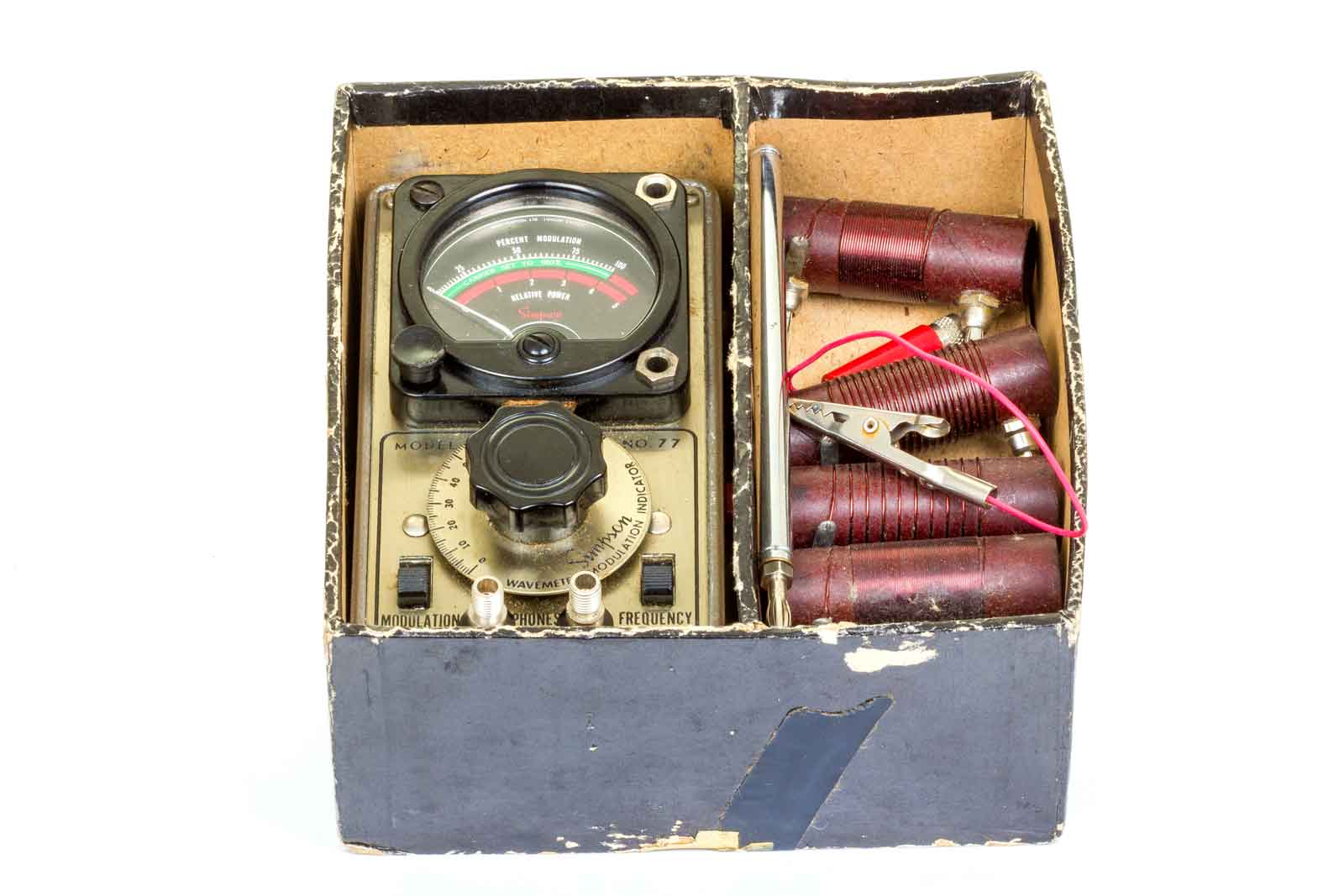

De inhoud, nu is het wel duidelijk te zien, het is geen dipmeter.

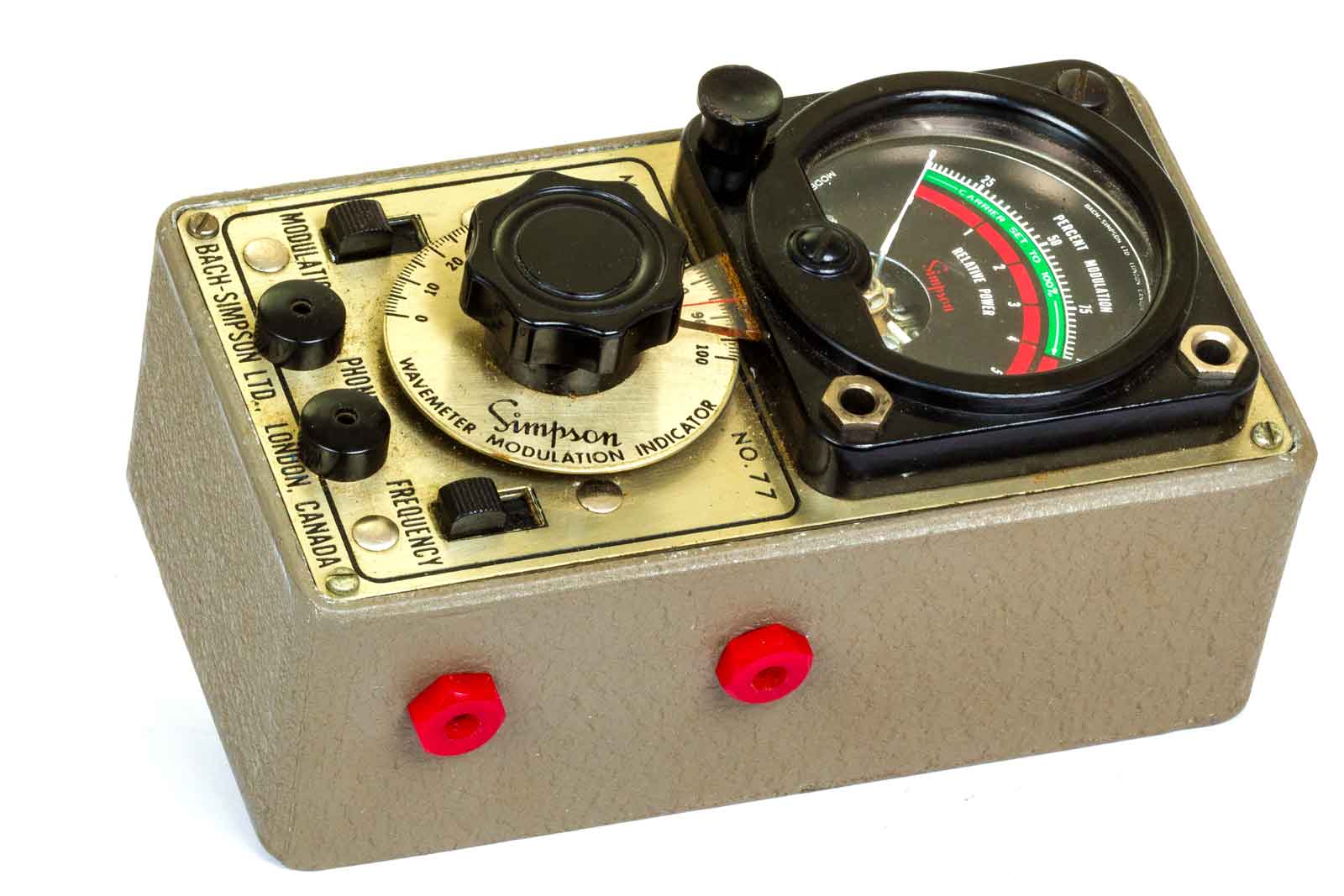

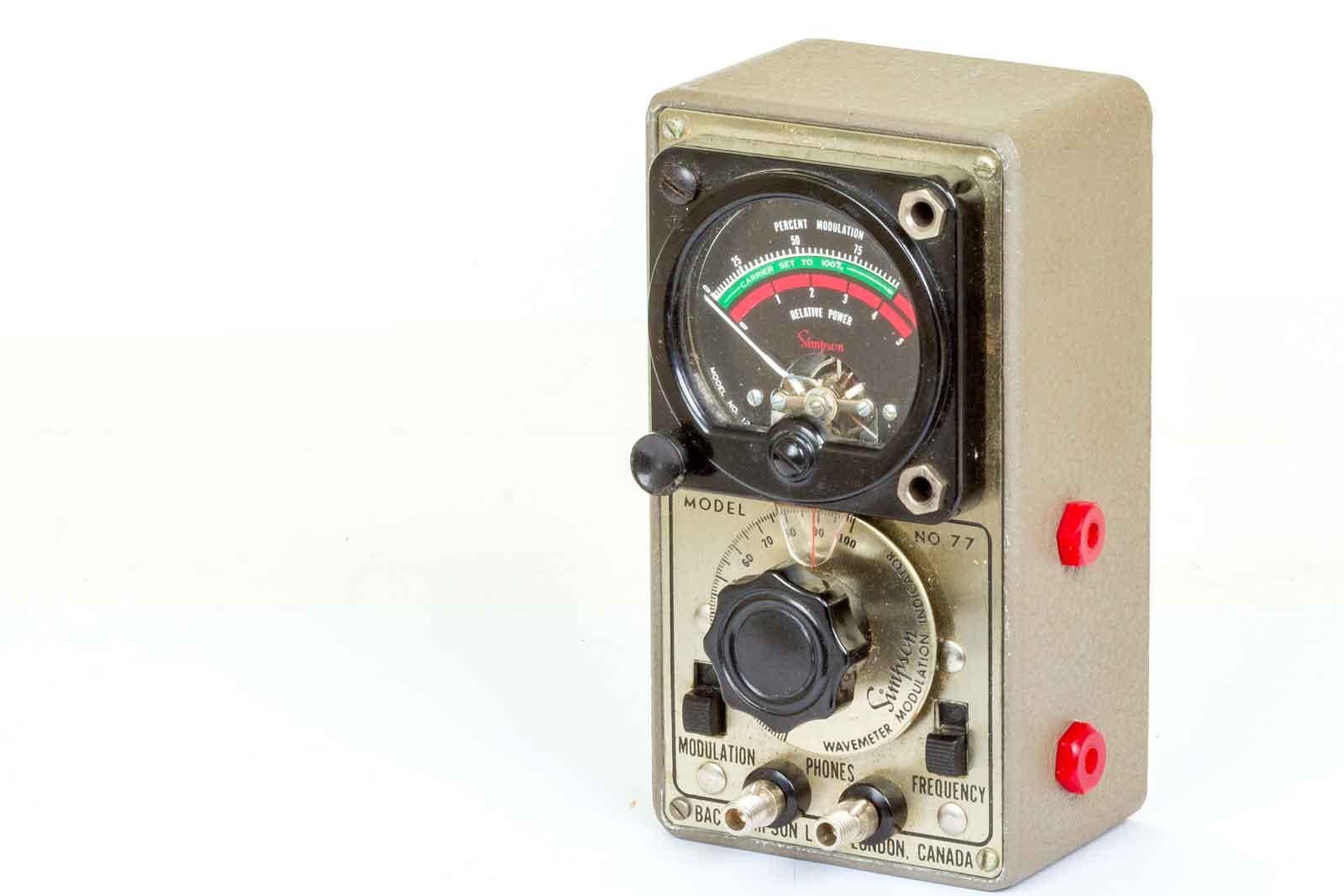

Dit is het mooie stukje vakmanschap van de firma Bach- Simpson. Een solide kastje met een verhoudingswijze redelijk gewicht.

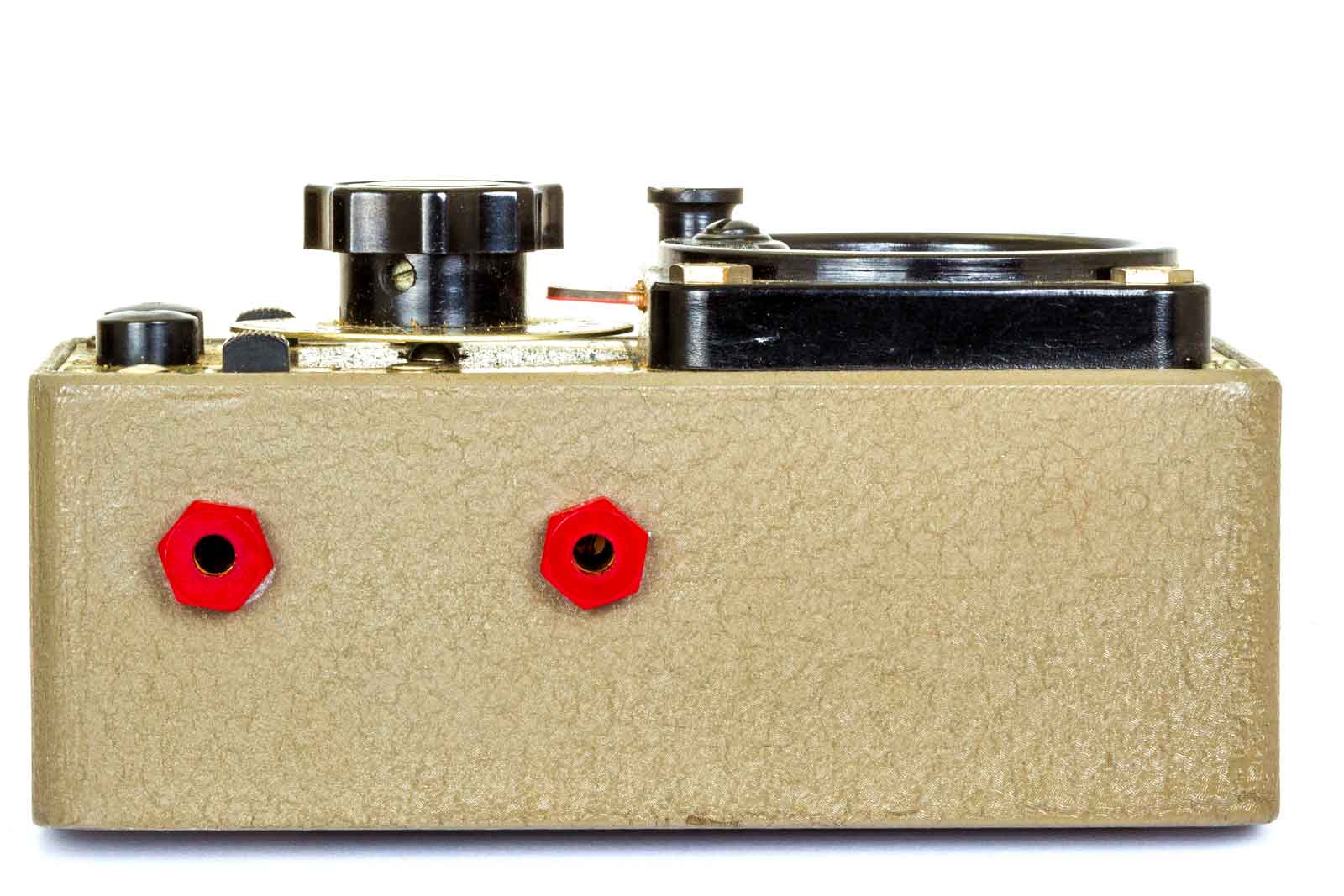

Nogmaals een afbeelding vanuit een andere hoek. De twee rode bussen zijn voor de spoelen.

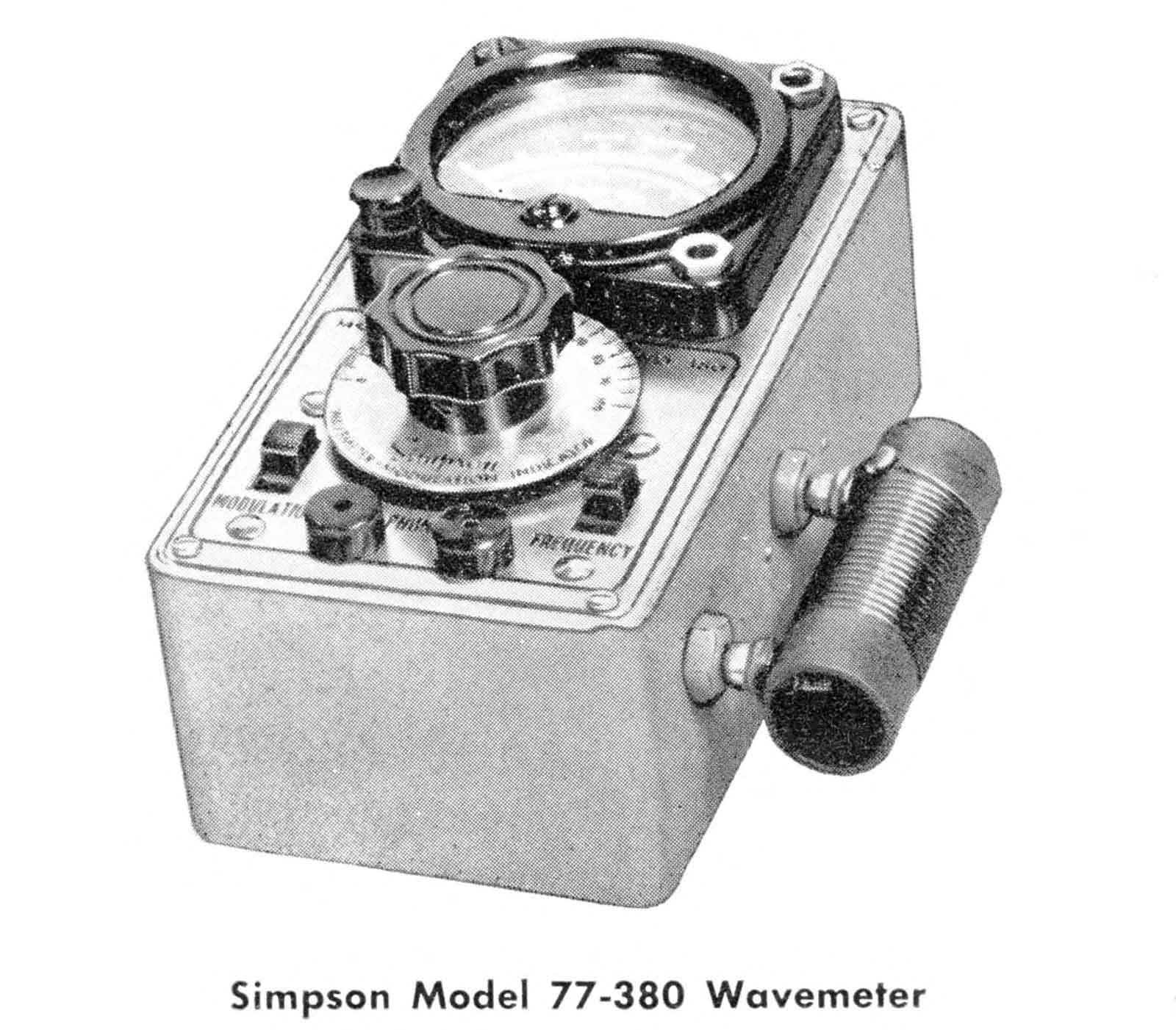

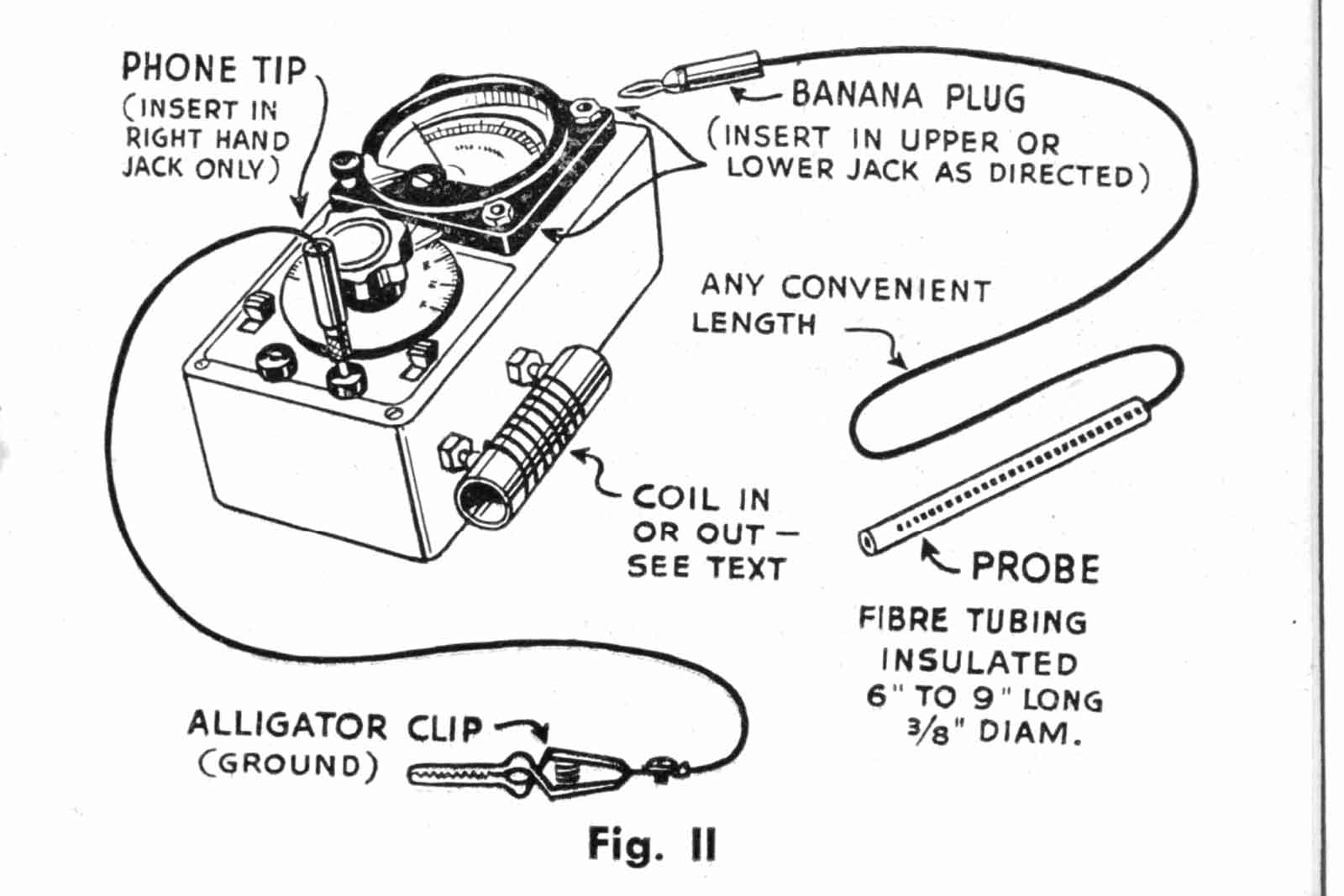

Een plaatje uit het manual.

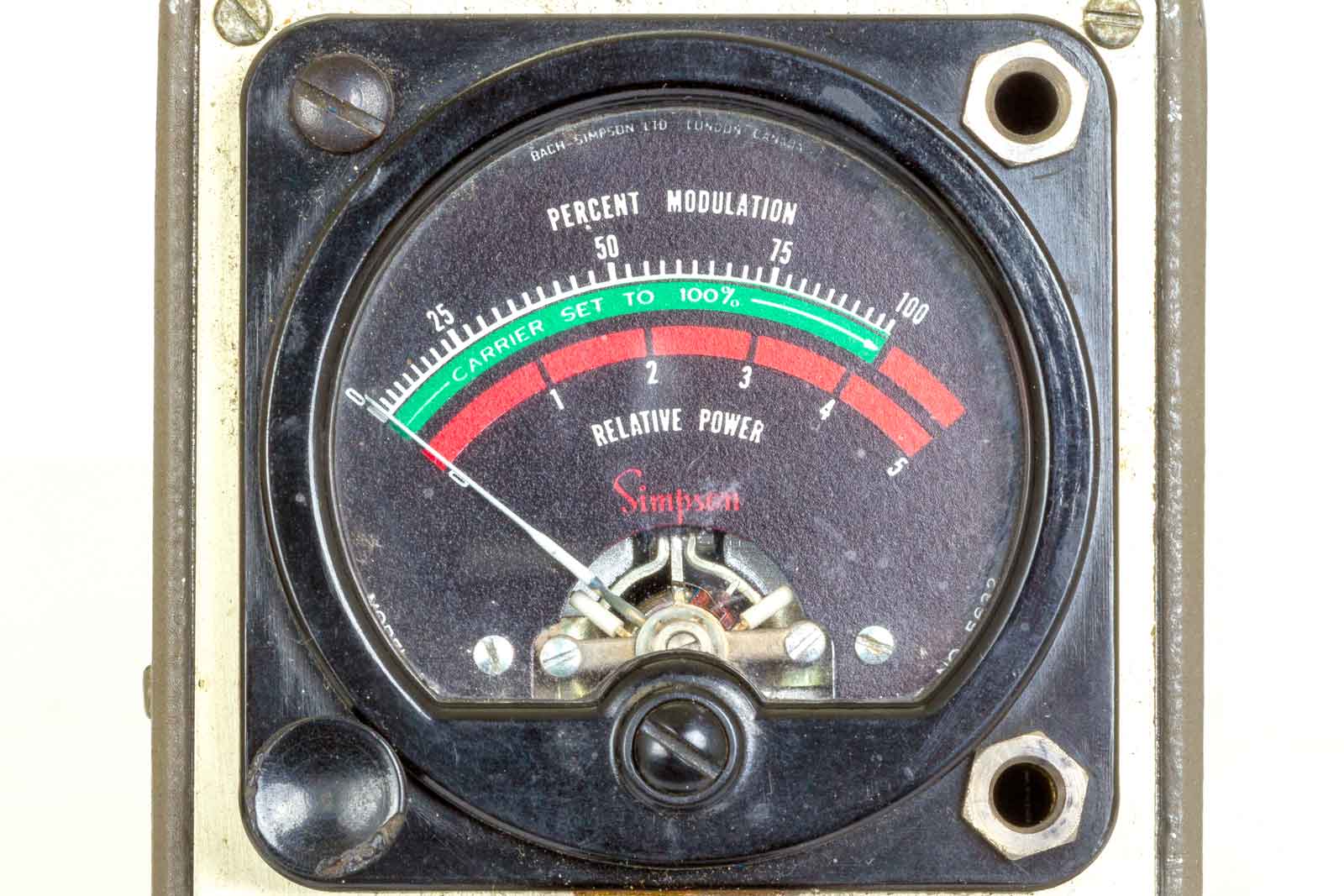

Het meetinstrument met twee schalen, "Percent Modulation" en "Relative Power". De Simpson ( De firma met de befaamde universeelmeters) draaispoelmeter van 100 muA. Links onder een drukknop van een schakelaar en rechts twee bussen voor het aansluiten van een antenne.

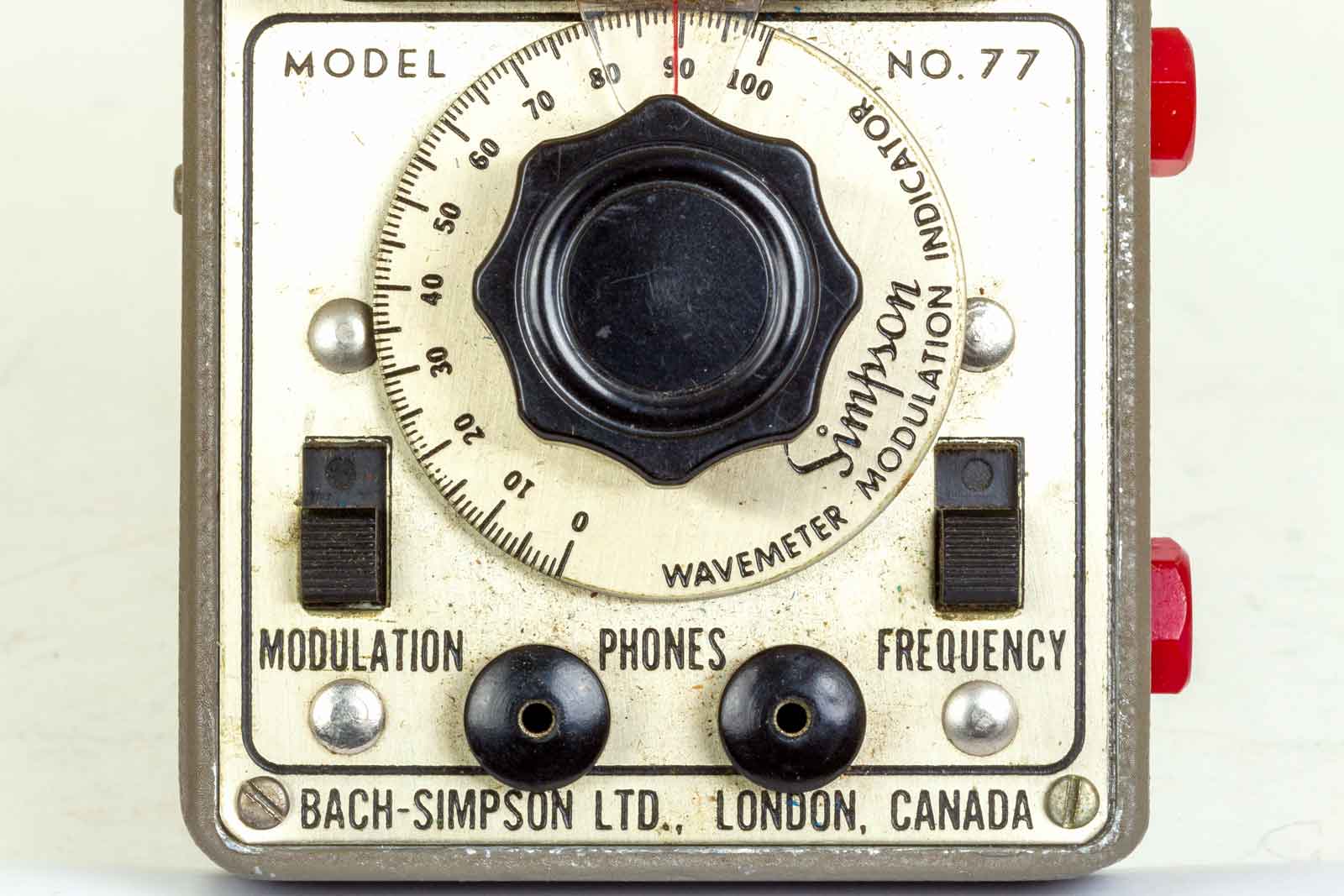

Het bedieningspaneel. De grote draaiknop met een schaal van 0 tot 100 is voor de afstemming. Links een schakelaar "Modulation" om de modulatie-meting in te schakelen. Rechts een schakelaar met het opschrift "Frequency", in de ene stand wordt de afstem-C (75 pF) over zijn volle bereik gebruikt en in de andere stand wordt een trim-condensator van 3 - 30 pF in serie geschakeld voor een zogenaamde bandspreiding. De twee onderste bussen zijn bedoeld voor een hoofdtelefoon zodat je ook nog mee kunt luisteren. De rechtse van de beide is aan het huis verbonden en kan gebruikt worden om het toestel te aarden.

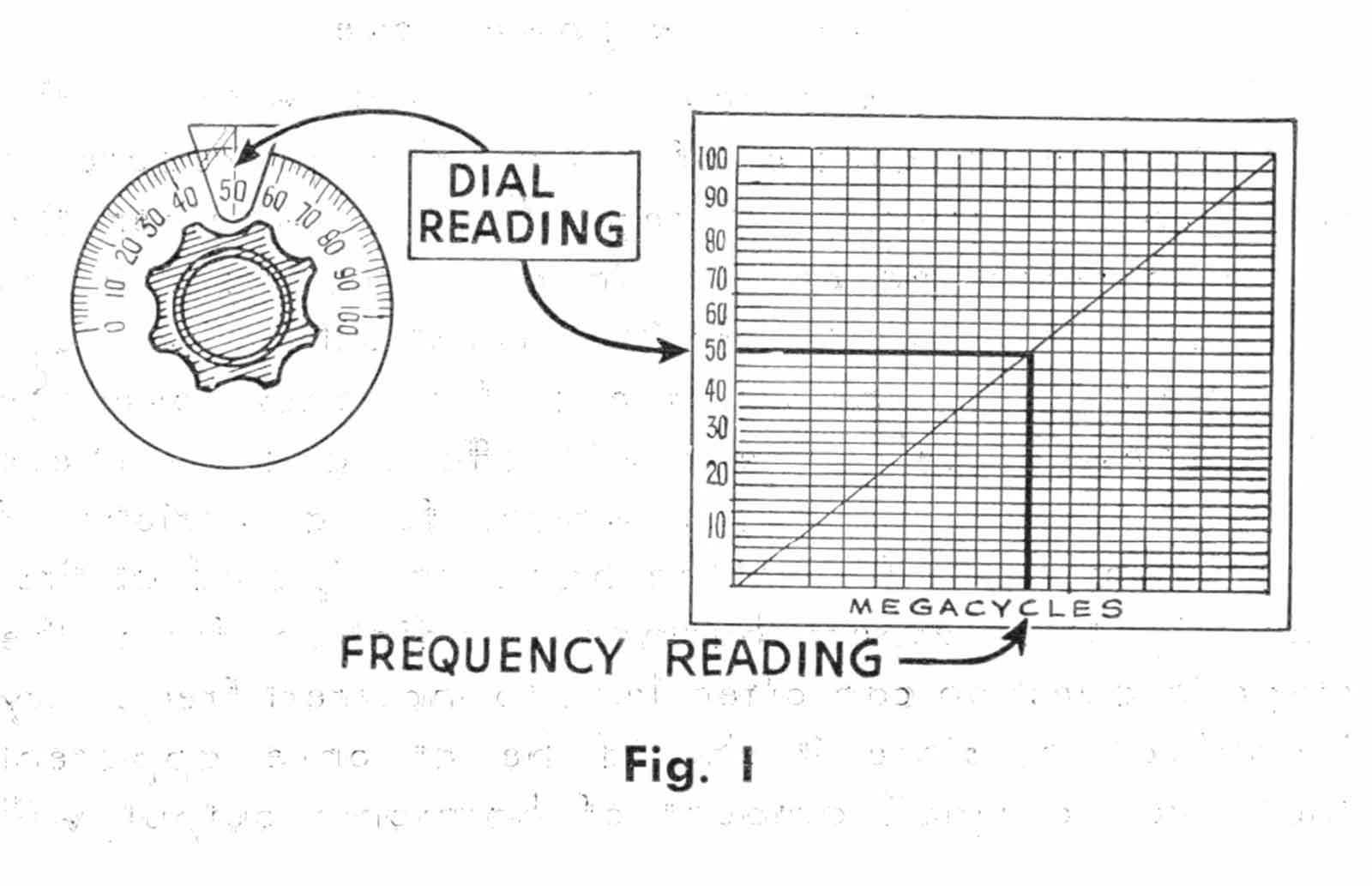

Het aflezen van de meter. Bij de grootste uitslag van de meter de stand noteren en uitzetten op de calibratie-kaart. Deze kaarten heb ik onder aan de pagina toegevoegd.

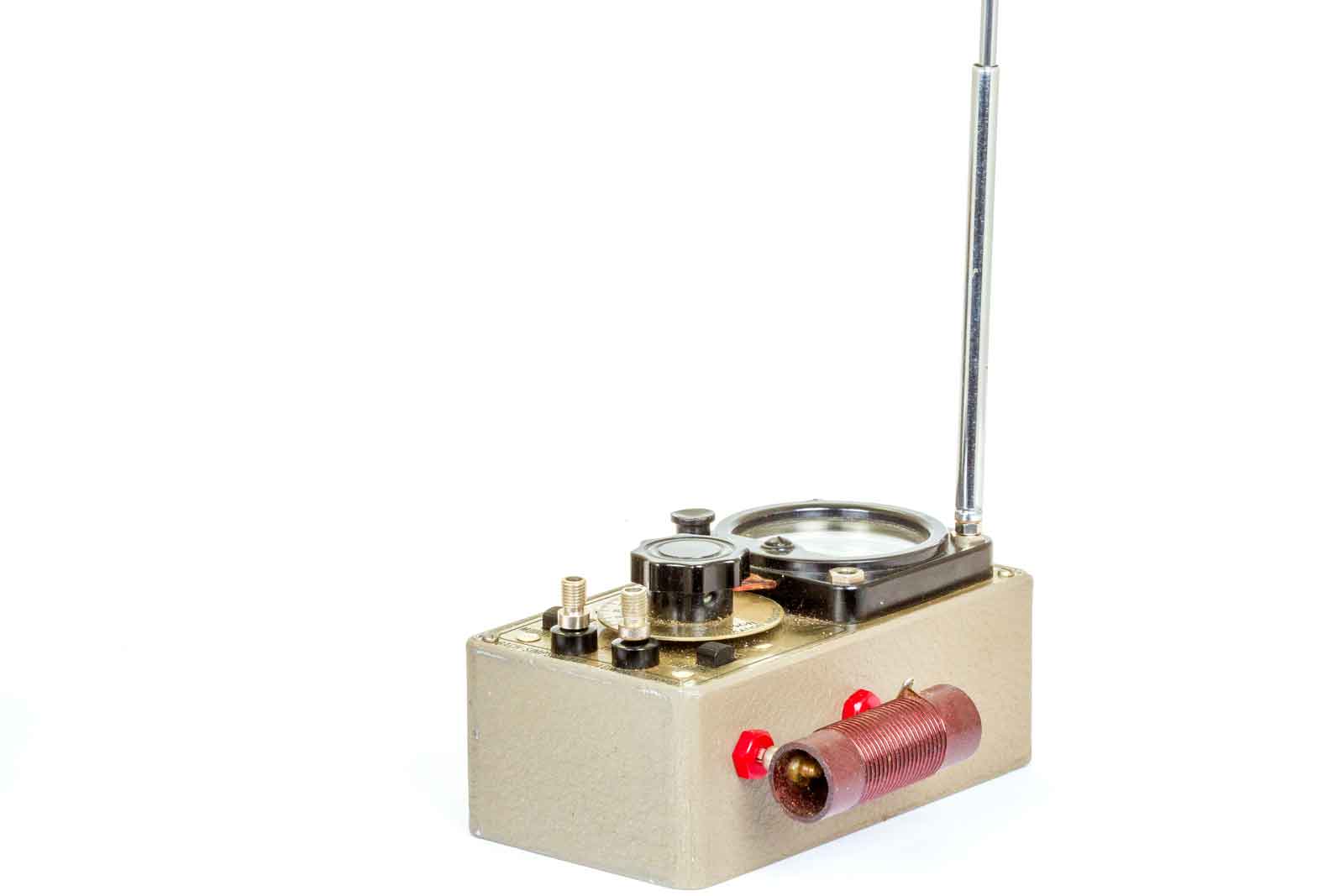

Hoewel deze telescoopantenne niet meegeleverd was, maar een fiberglasbuisje met daar in een antennedraadje, heb ik foto's in advertenties gezien met een telescoopantenne. Je kunt de meter dus prima gebruiken als veldsterkte meter. De spoel wordt zo in de zijkant geprikt.
De spoel-aansluitingen.

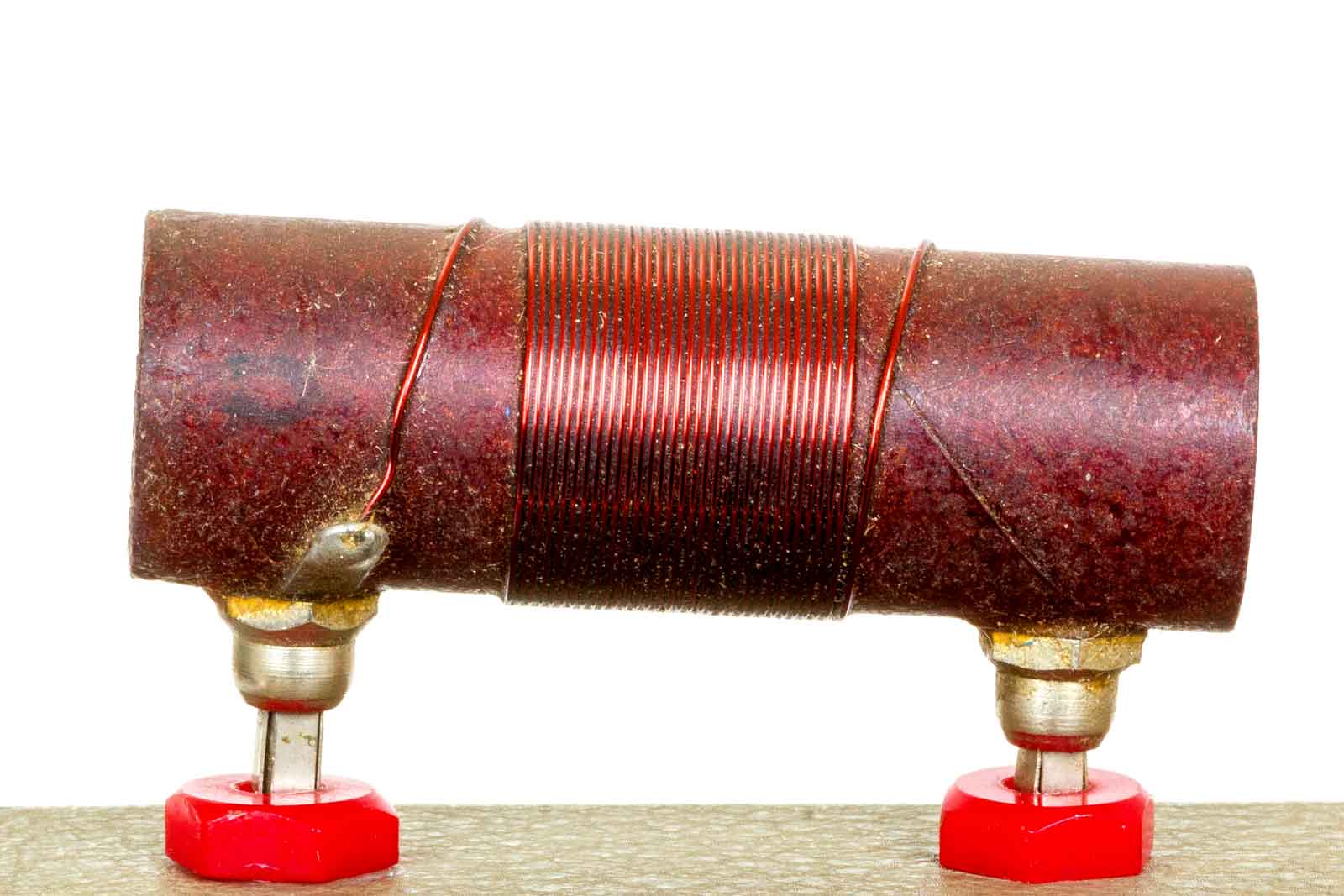

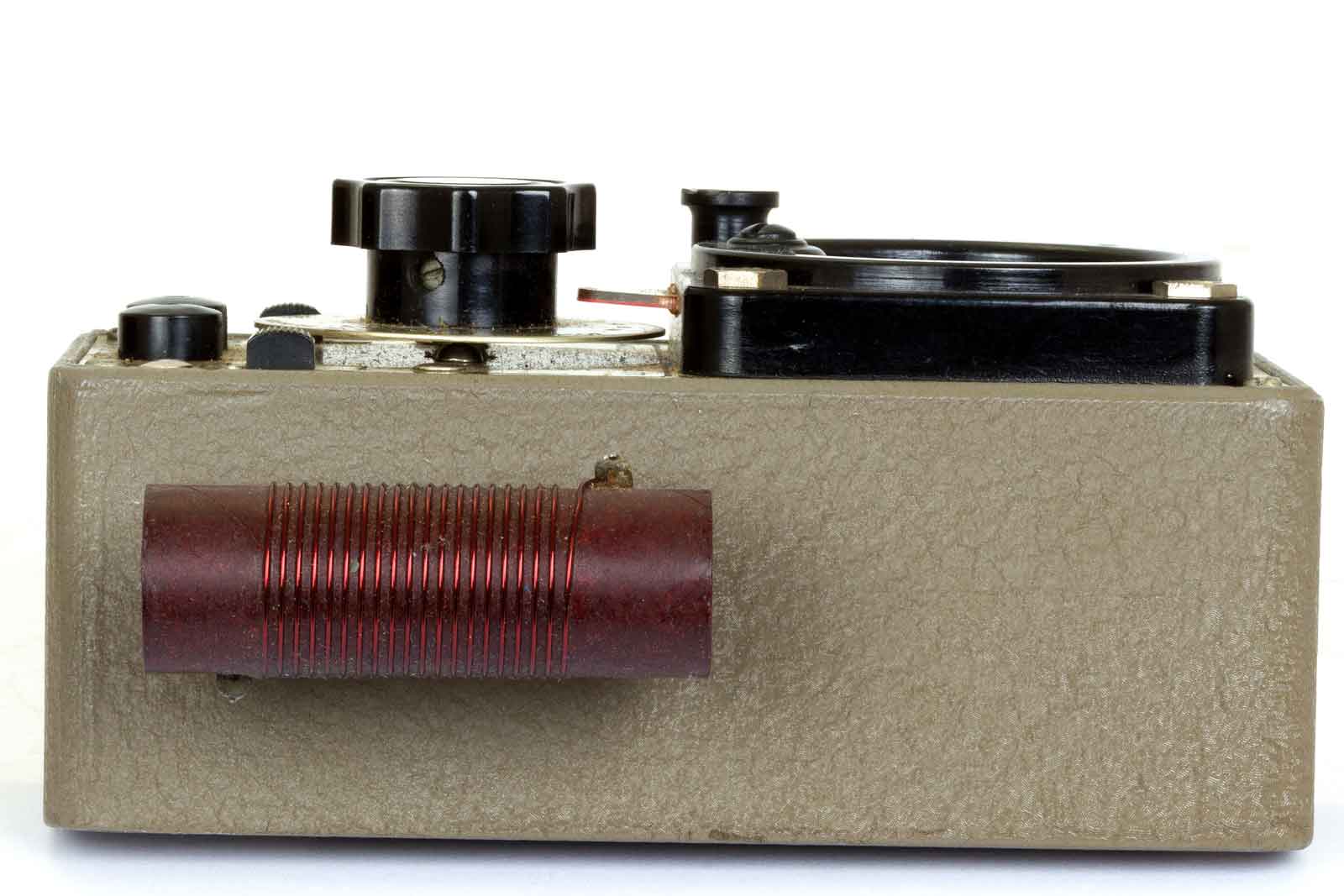

Met spoel D voor het frequentie-gebied van 8,4 tot 17 MHz. In de bandspread-modus 14.0 tot 14.4 volgens de calibratie-kaart.

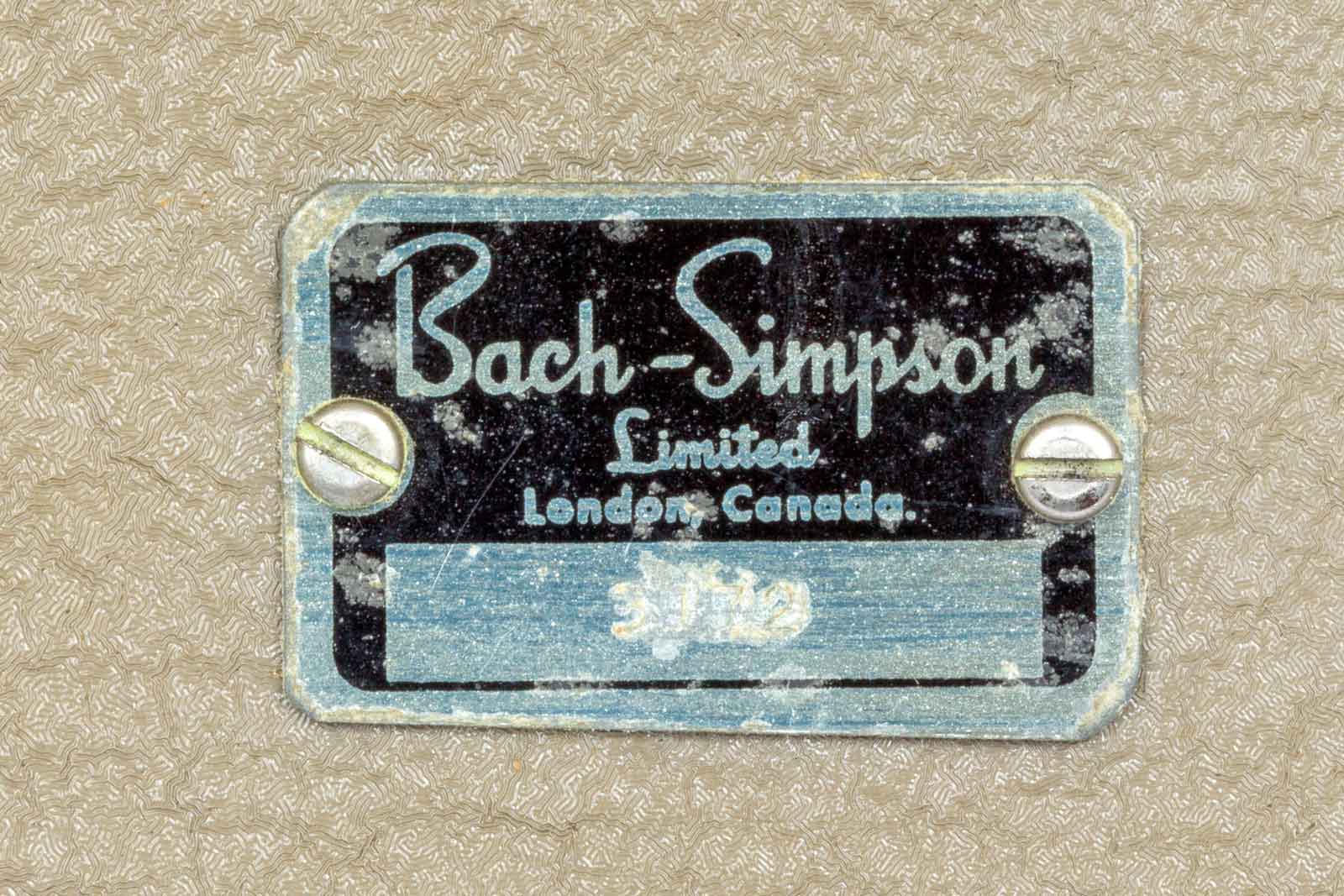

Het type-plaatje, het serienummer is nauwelijks te lezen, 3172. Deze is gemaakt in London, Canada. In dat land werd de meter als Model-77 verkocht. In de VS was het Model-380 .
Met vier heel kleine schroefjes is het instrument in de behuizing bevestigd.
De beide rode schroeven moeten ook losgeschroefd worden. Blijkbaar heeft de vorige eigenaar dat vergeten. De bus was lelijk mishandeld en afgebroken. Secondenlijm is ook hier het middel !!

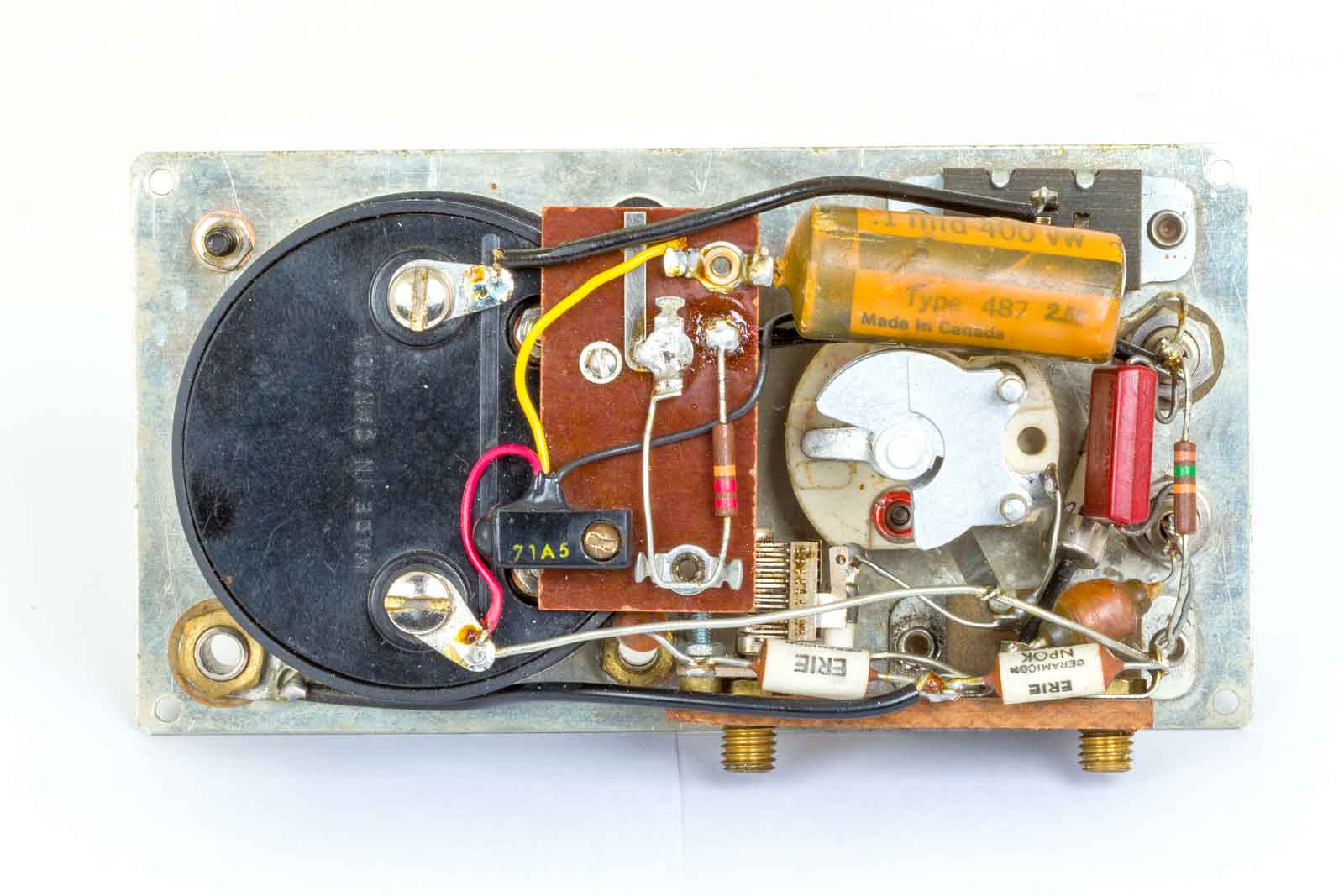

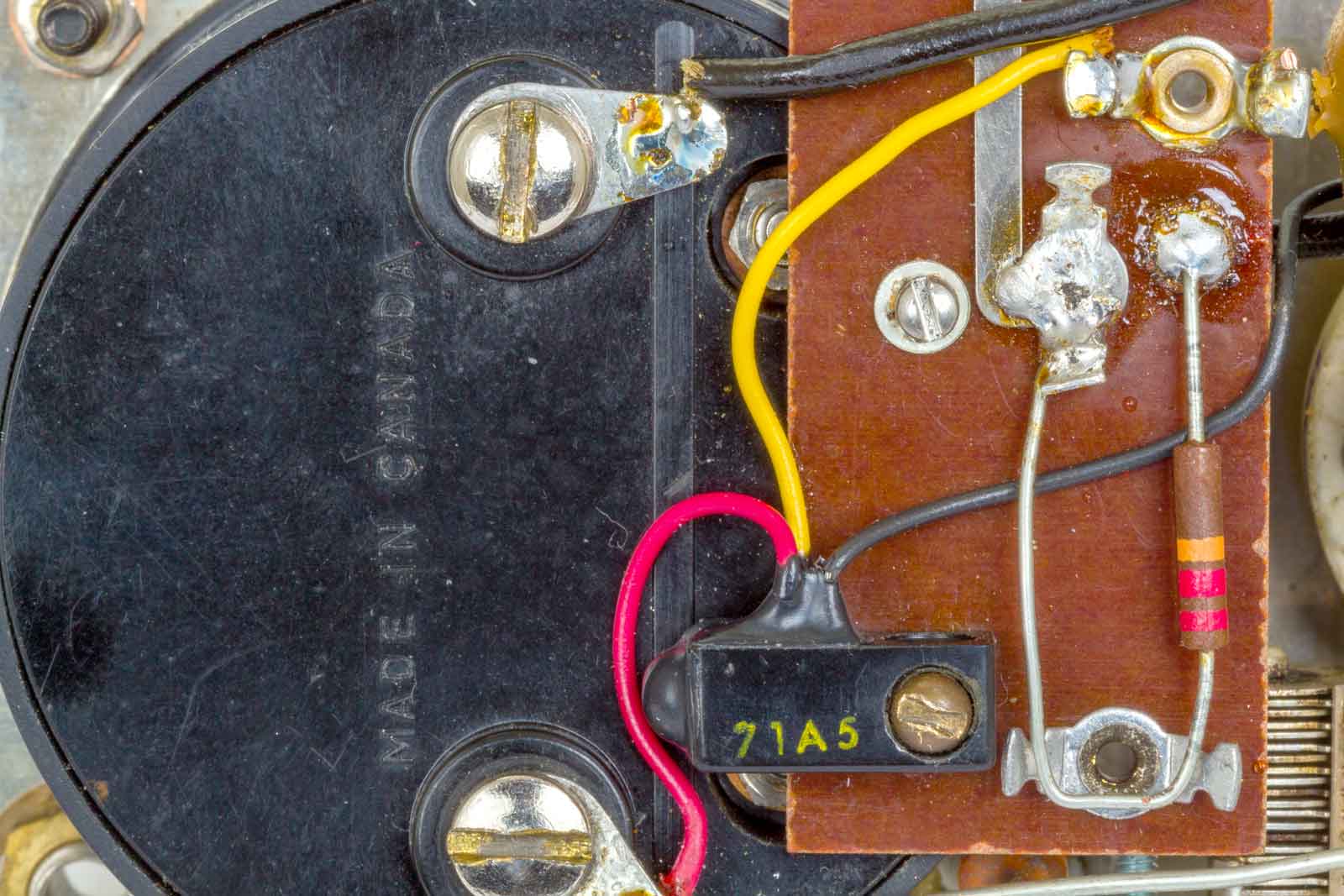

De aansluitingen van de meter. De dubbel-diode voor de modulatiedieptemeting is hier ook op bevestigd. Dat is een koper-oxide-gelijkrichter van het type 71A5. Vind die maar eens...... De 22 kOhm weerstand is R2, die volgens de handleiding ongeveer 30 kOhm moet zijn. Boven is een contact-strip te zien die in verbinding staat met de drukknop op de meter. Wanneer je op de knop drukt overbrug je R2, de weerstand van 22 k en is de meter gevoeliger. (Alleen in de modulatie-meting-stand).

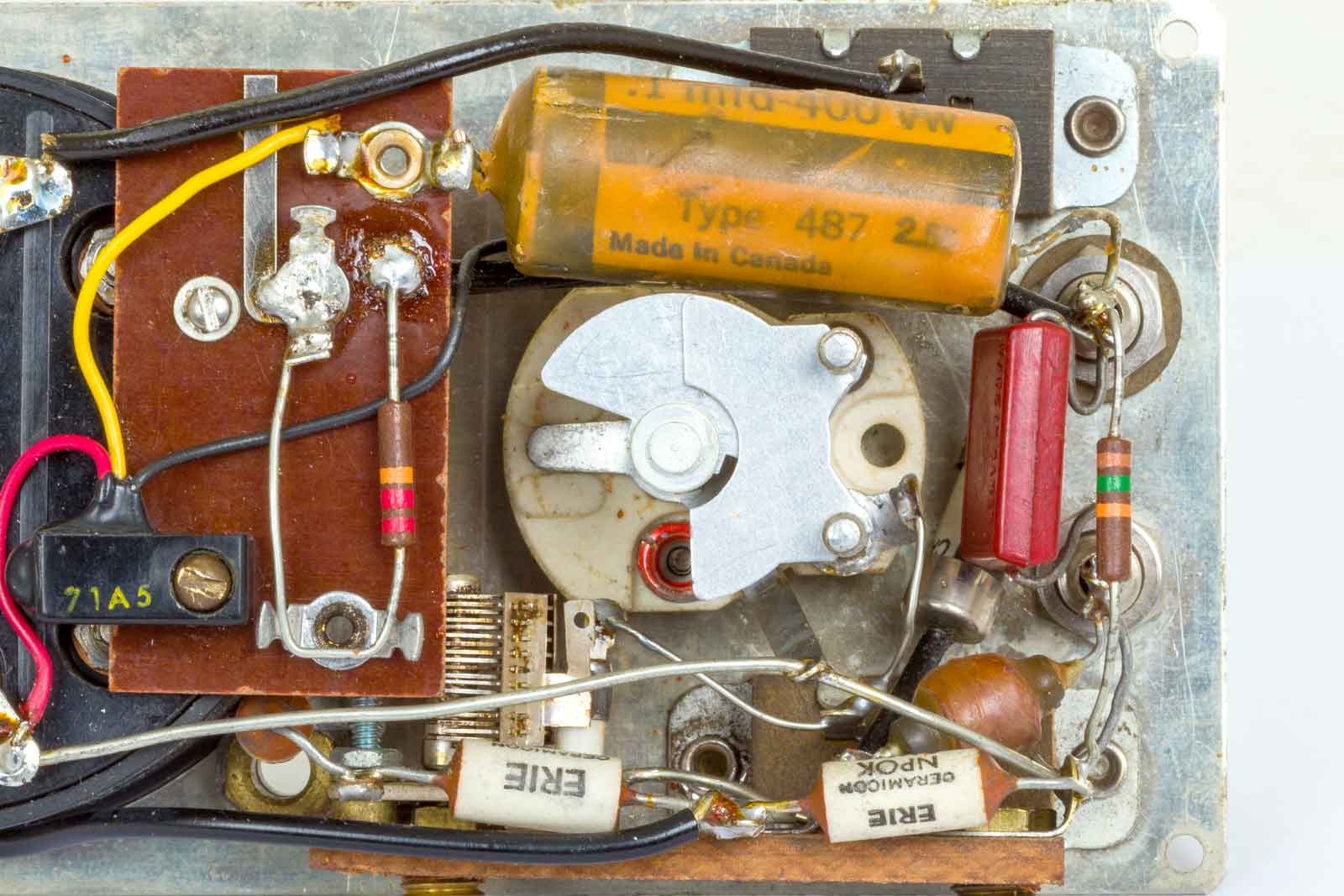

Op deze foto de afstemcondensator van 75 pF. Onder twee NPO condensatoren C3 en C4, allebei 5 pF die in verbinding staan met L2, een HF-smoorspoel. De trimmer onder links C is C1 de trimmer voor de bandspread. De weerstand (R1) , rechts over de beide bussen waarop de hoofdtelefoon kan worden aangesloten bedraagt 15 kOhm. Onder de rode condensator over de twee bussen is de detectiediode te zien van het type 1N34, een germanium-type met een lage drempelspanning. Hier kan ook bv. een OA95 worden gebruikt. De grote gele condensator van het type 487 is C6 met een waarde van 100 nF.

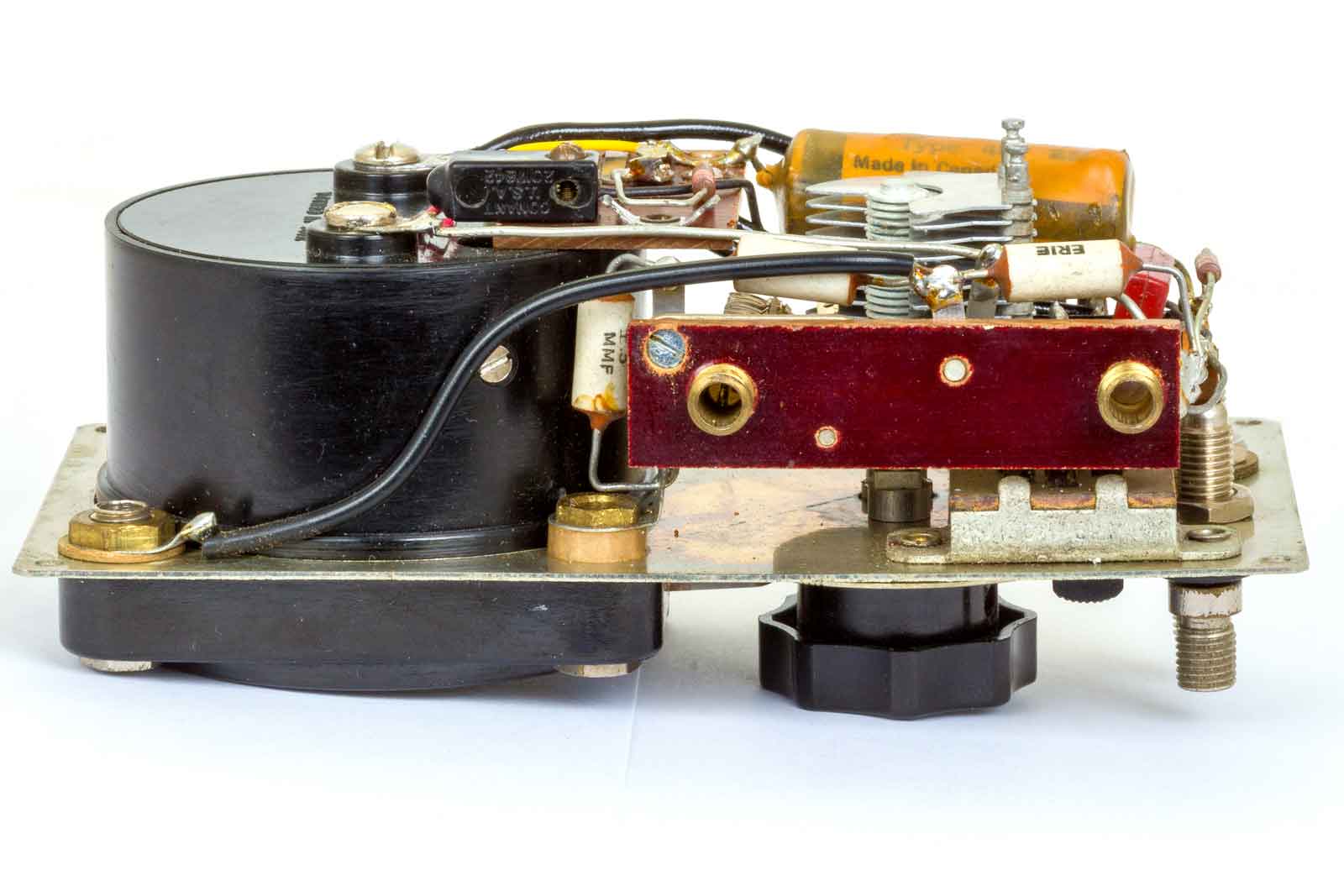

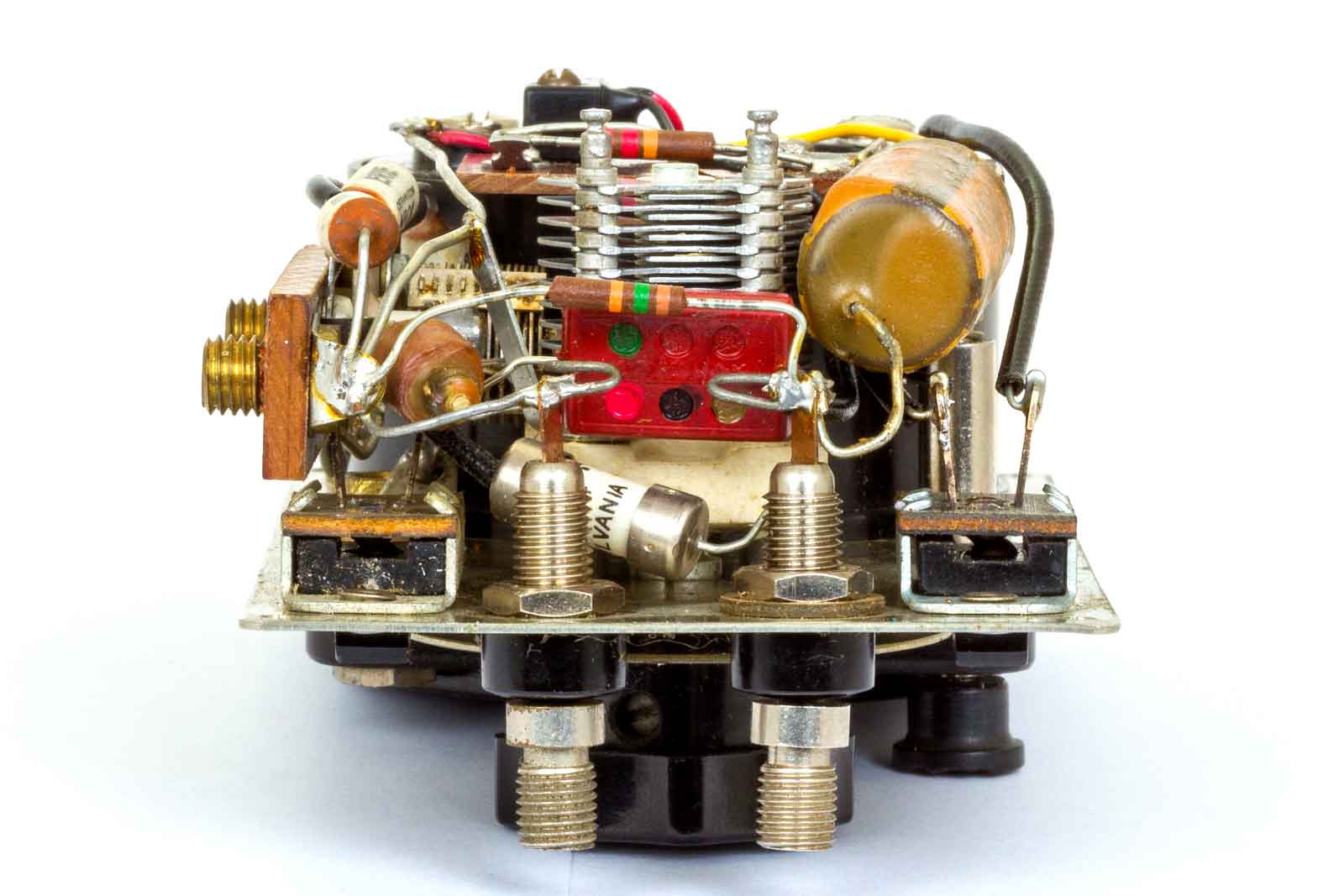

De zijkant met de spoel-aansluitingen. De zwarte draad naar de meest linkse bus is de antenne-aansluiting ANT1 die direct aan V1 ( de 1N34) is aangesloten en via de capacitieve spanningsdeler C3-C4 op de spoel uitkomt. De aansluiting ANT2, rechts op de meter is via C7 ( 5 pF) verbonden met de spoel.

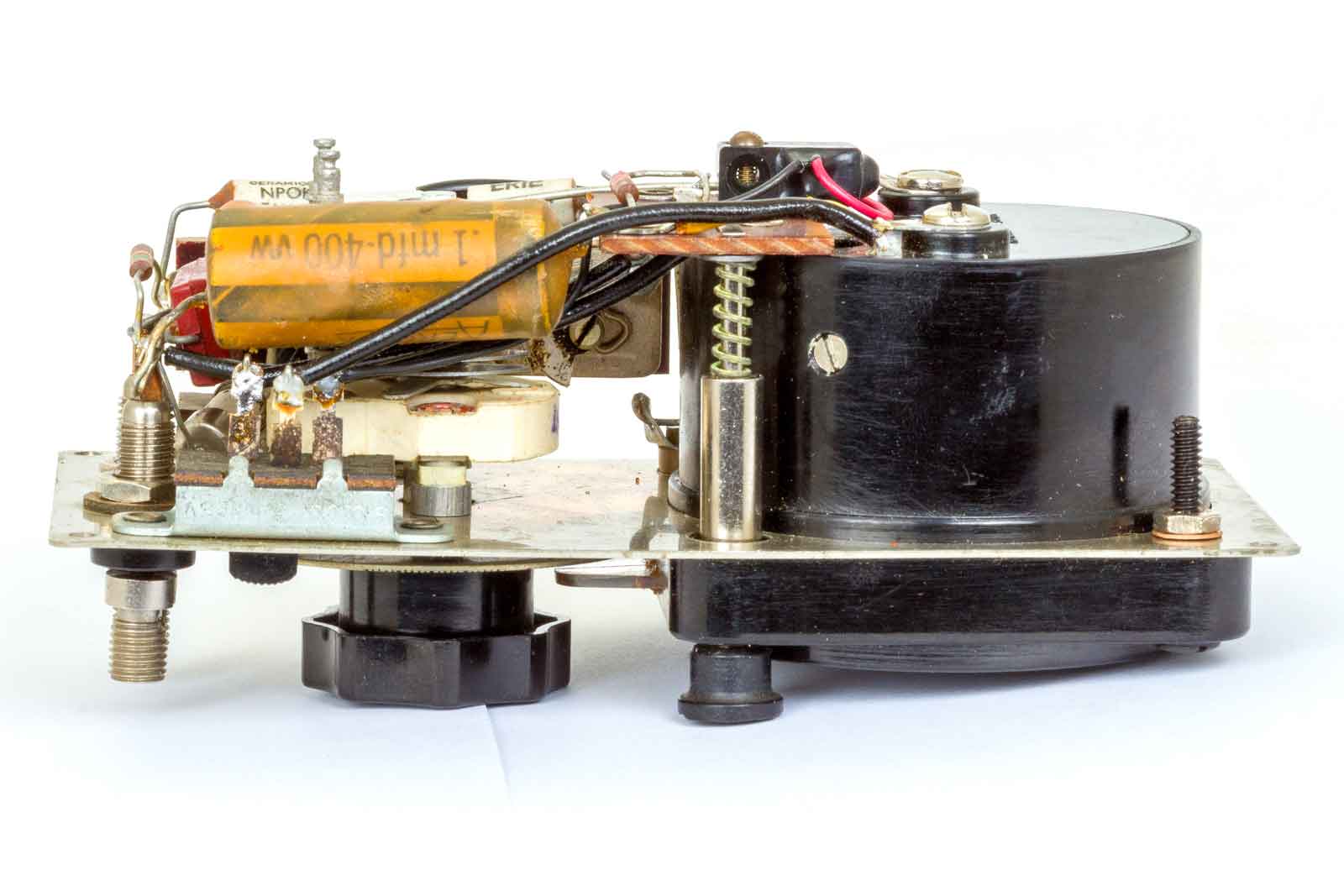

De linker kant met op de meter de drukknop waarmee R2 tijdelijk overbrugd kan worden. De gele condensator heeft overigens een maximale werkspanning van 400 Volt, het is niet te hopen voor het instrument dat deze spanning er ooit op komt te staan. De zwarte draad is de min-kant van de draaispoelmeter die aan aarde ligt.
Op deze foto is de detectiediode wat beter te zien. De twee van schoefdraad voorziene zijn stekkers in de hoofdtelefoonbussen zijn gestoken. Deze hebben heel dunne pennen die met grotere bussen verbonden zijn. Hierdoor kunnen koptelefoons met standaard banaan-stekers worden gebruikt.

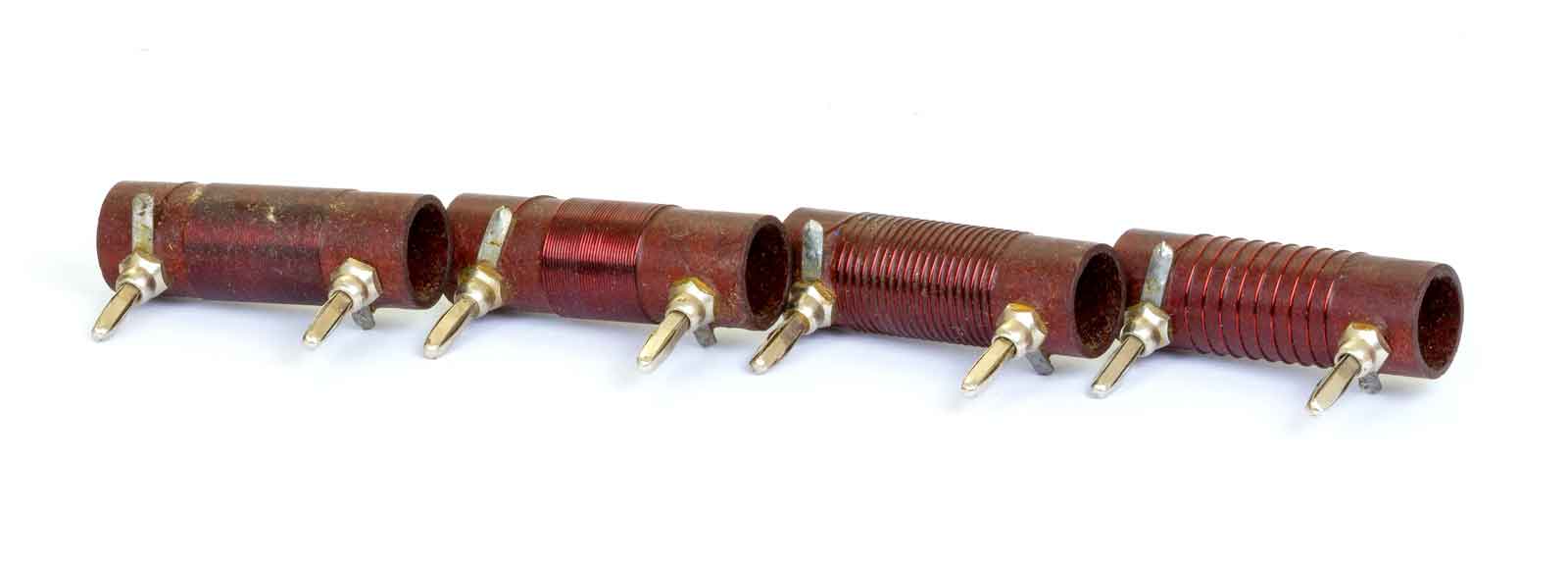

De vier standaard meegeleverde spoelen, voor de 160 en 6 meterband kunnen apart bij besteld worden. Dit zijn de spoelen vlnr. B, C, D en E.

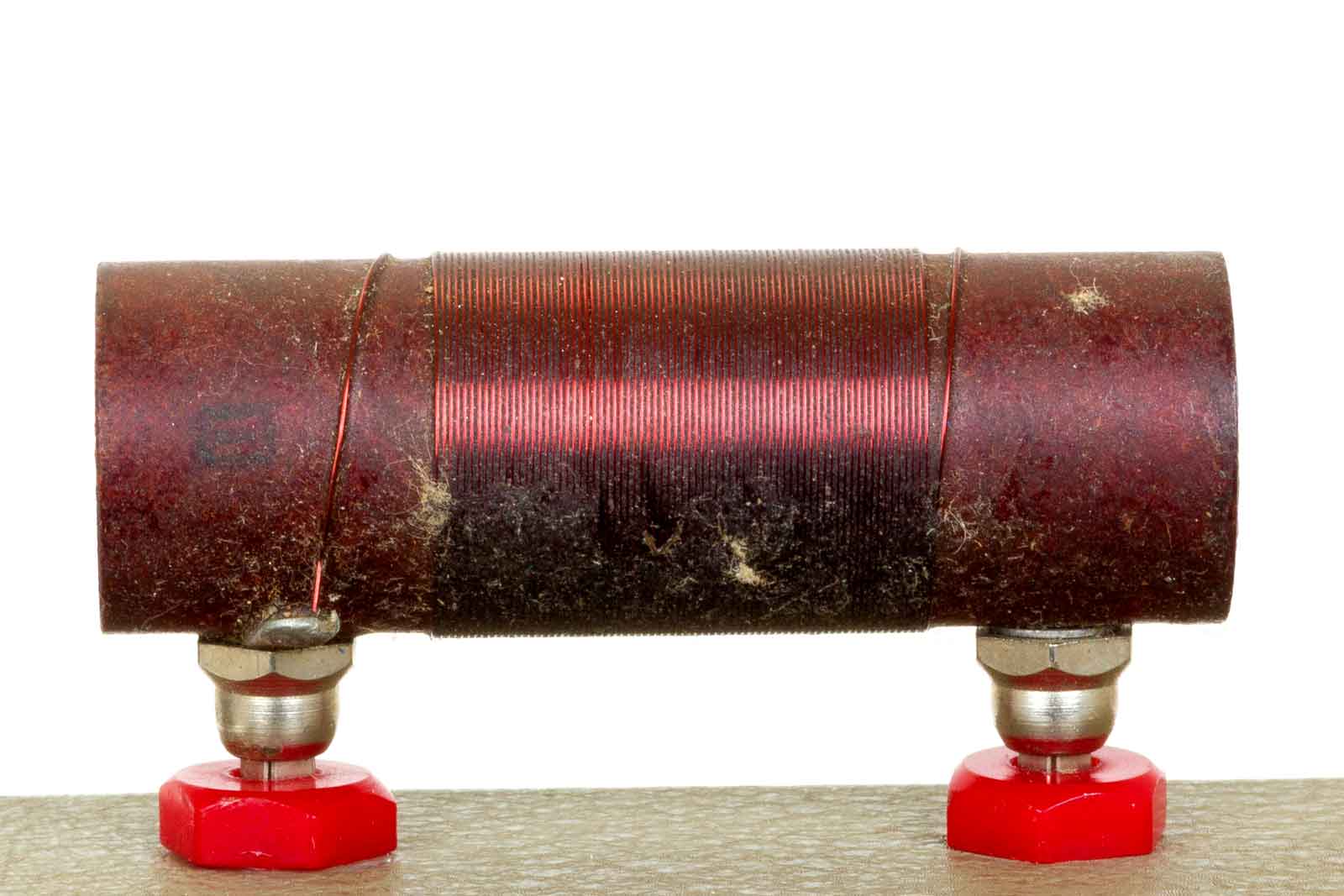

De spoel voor oa. de 10 meterband.

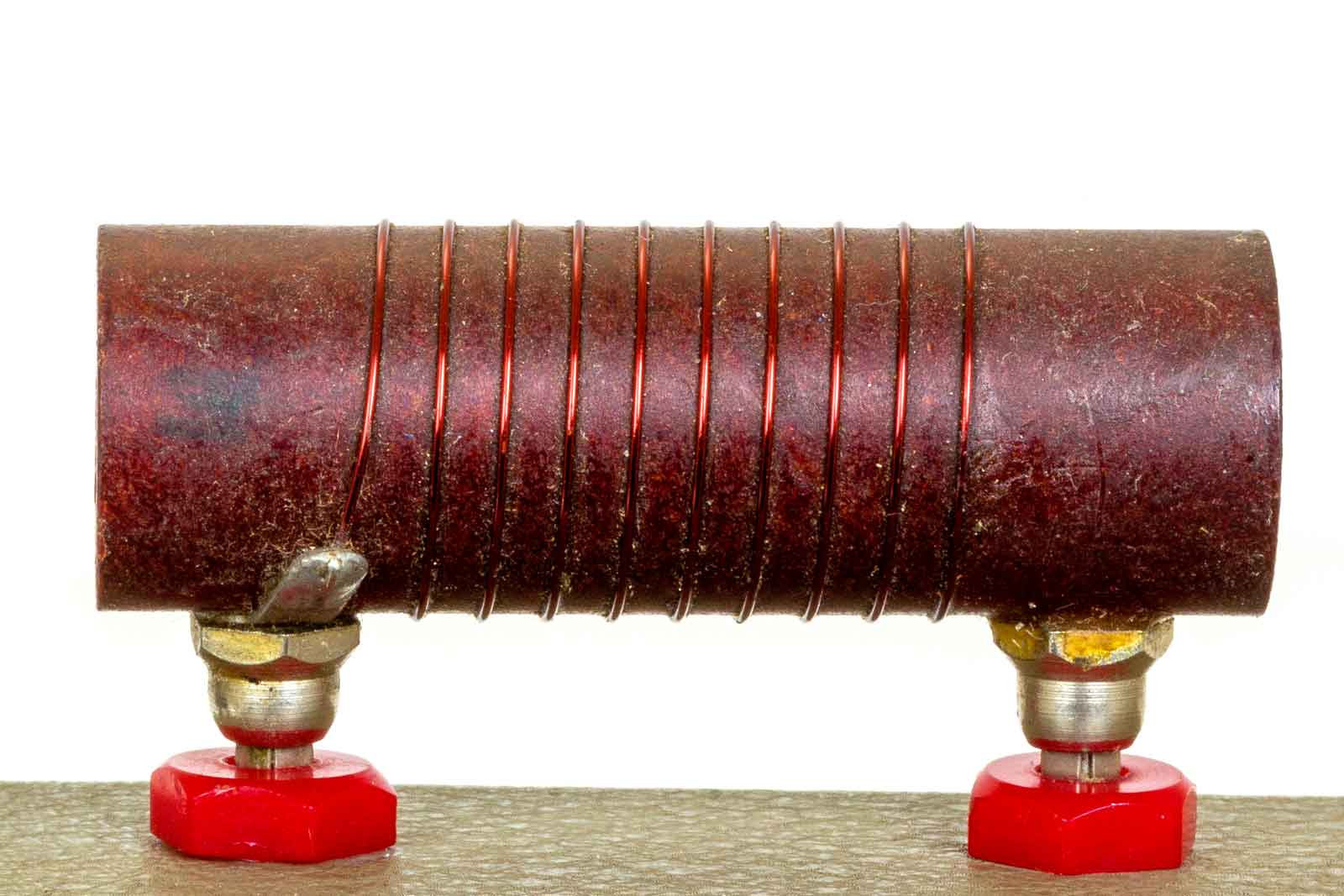

Spoel voor oa. de 20 meter-band.

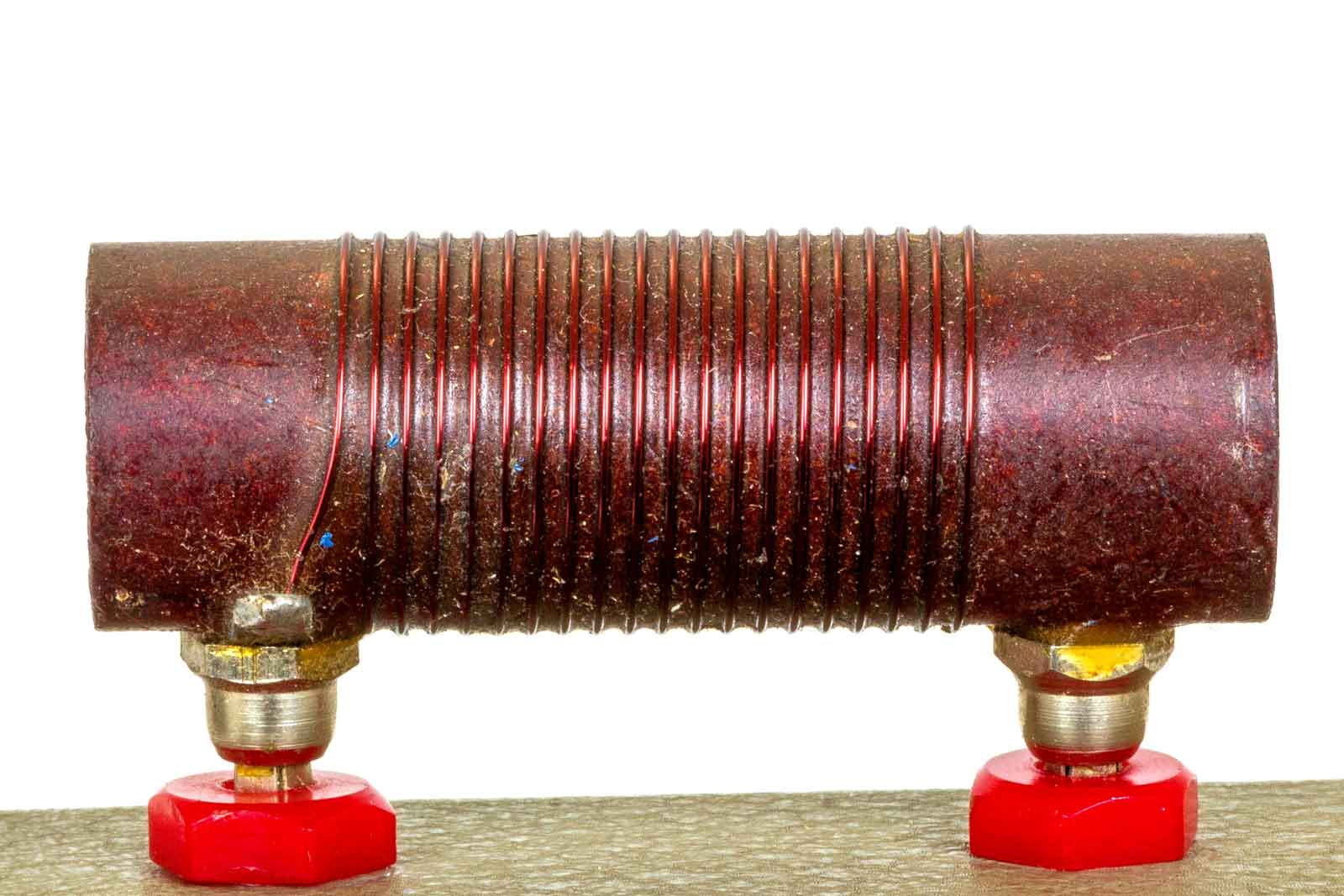

Spoel voor oa. de 40 meterband.
De spoel voor oa. de 80 meter-band.

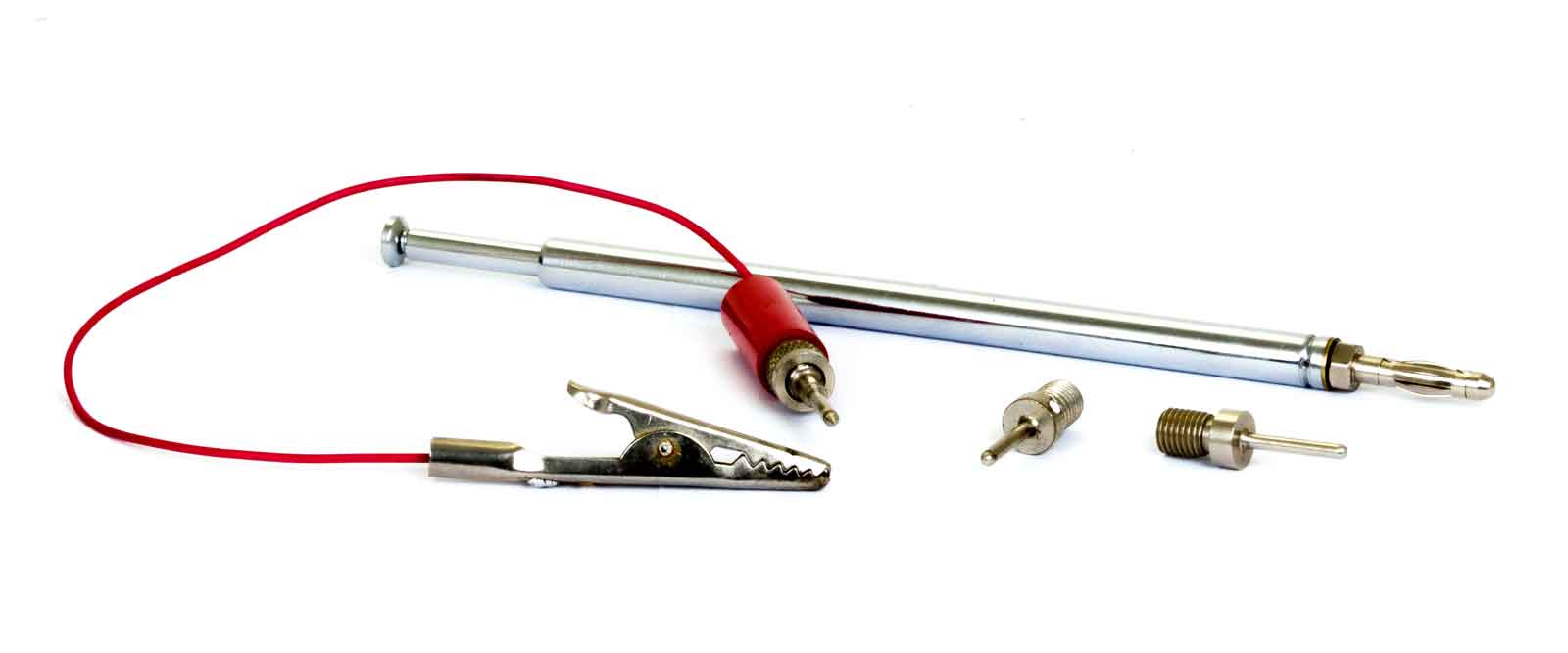

De meegeleverde spullen. Zie onderstaande afbeelding. De telescoopantenne wijkt wat af.....
De verklaring van het toebehoren.

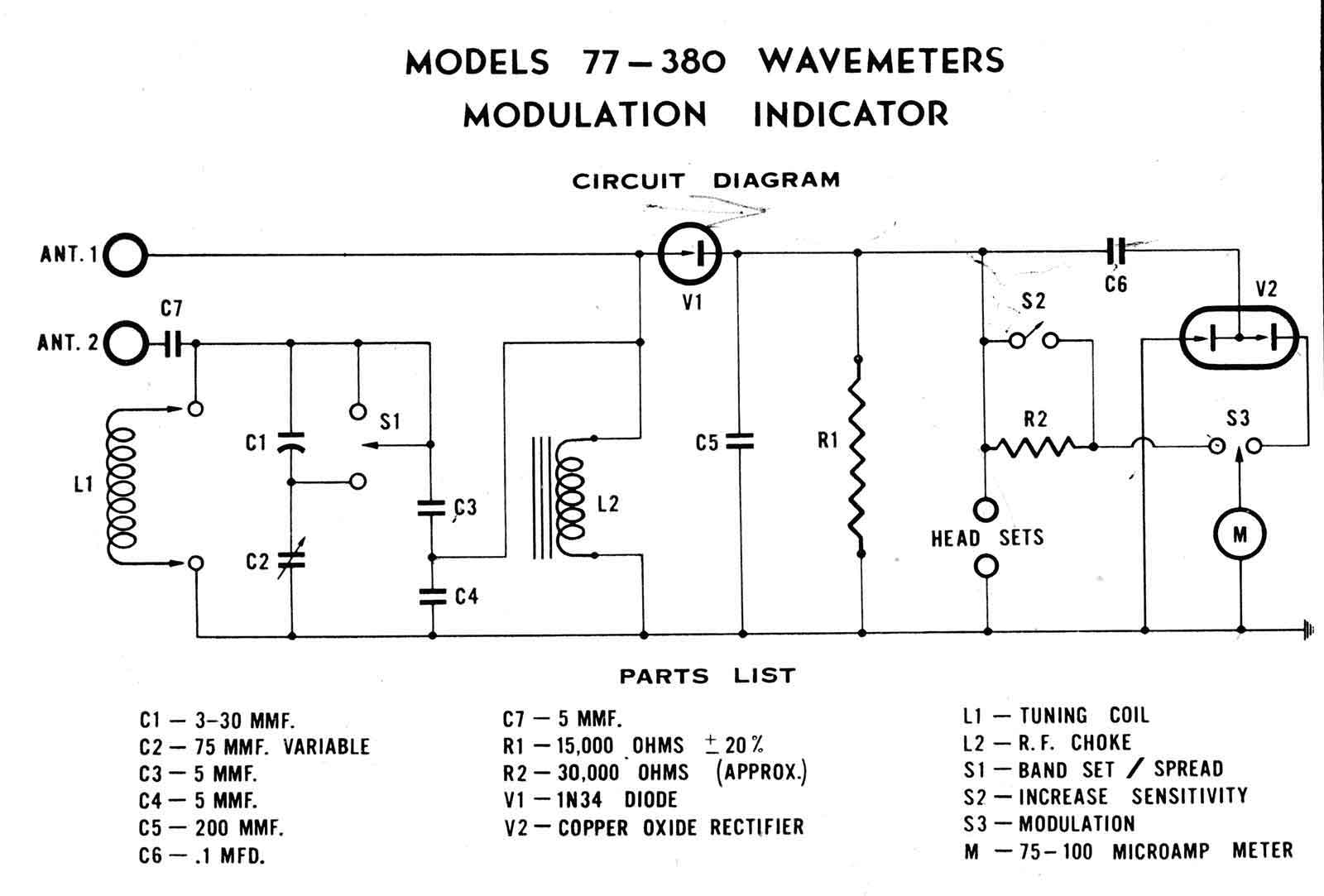

Het schema. Zie het manual voor de exacte werking.

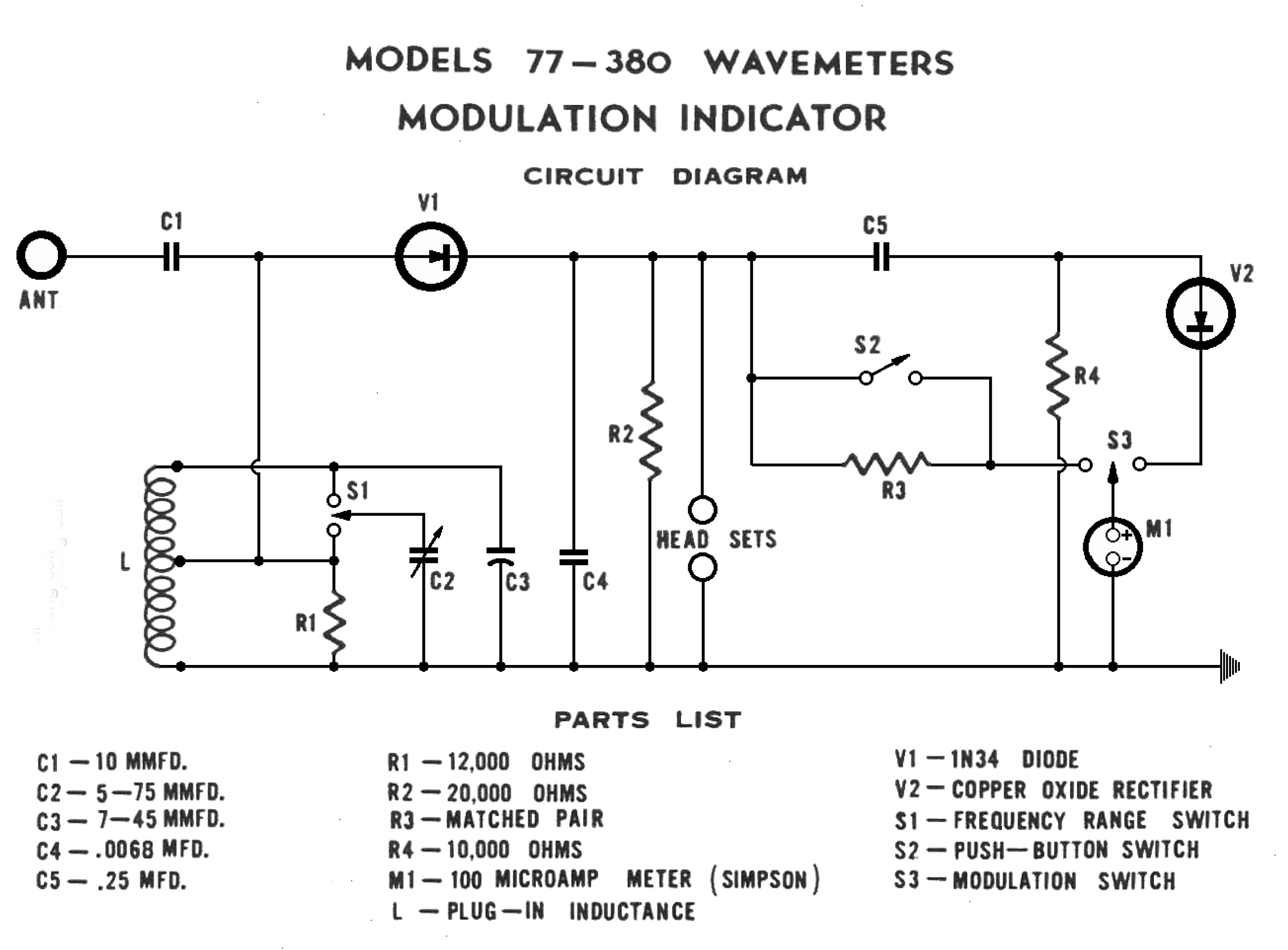

En nog een schema van de vroegere versie met spoelen met een aftakking. Verder is hier de condensator over de koptelefoonaansluitingen wel te zien. C4 = 6800 pF.

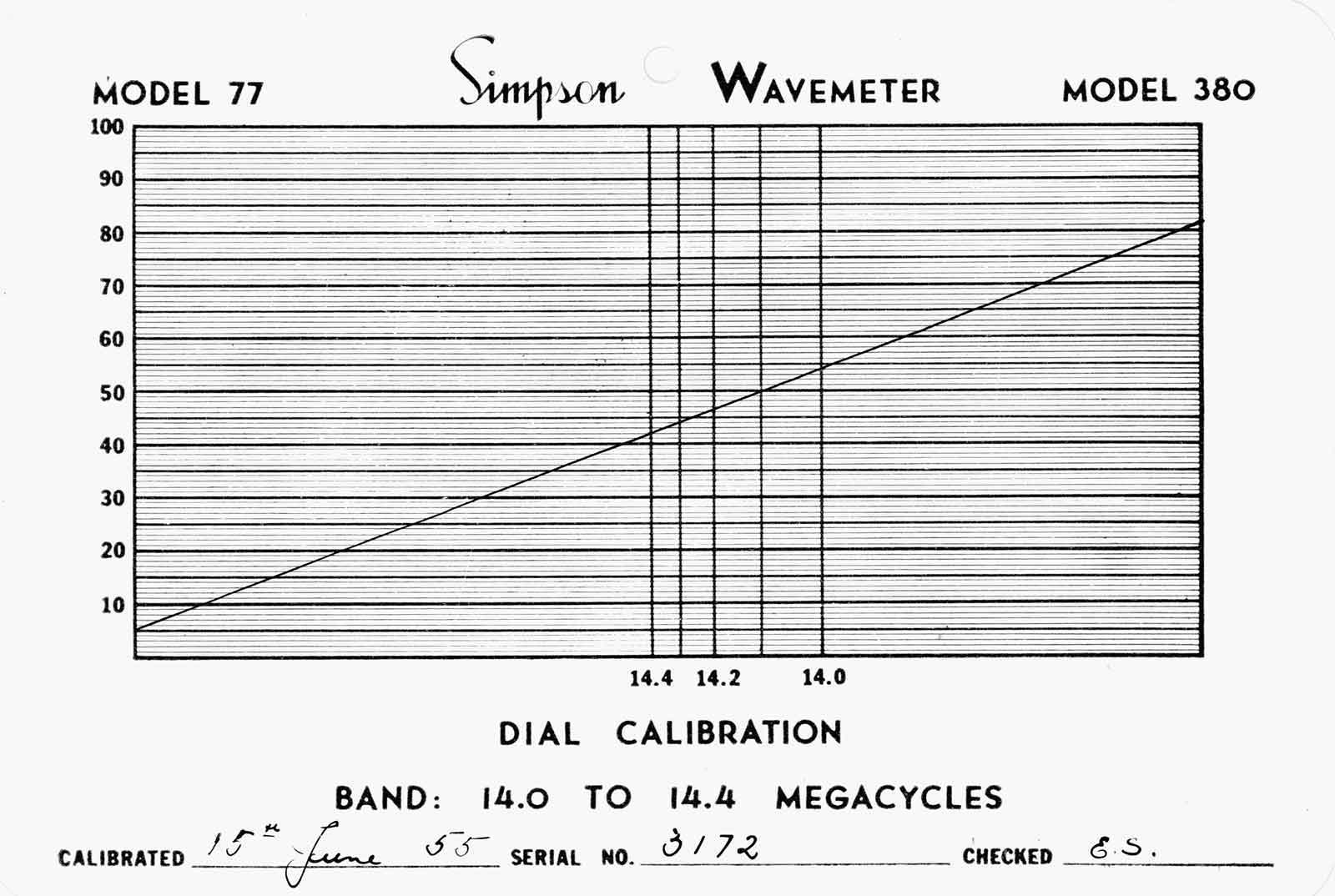

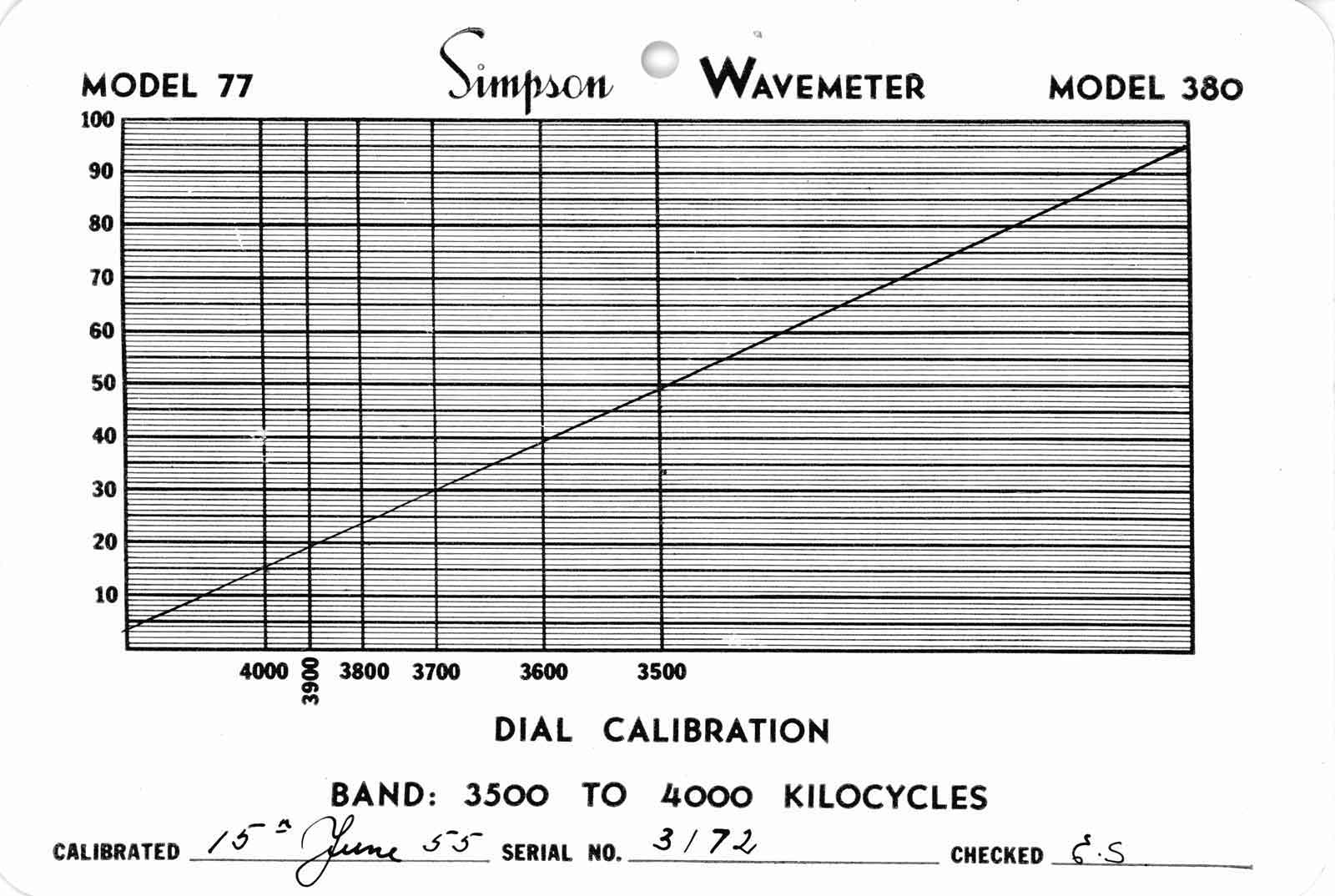

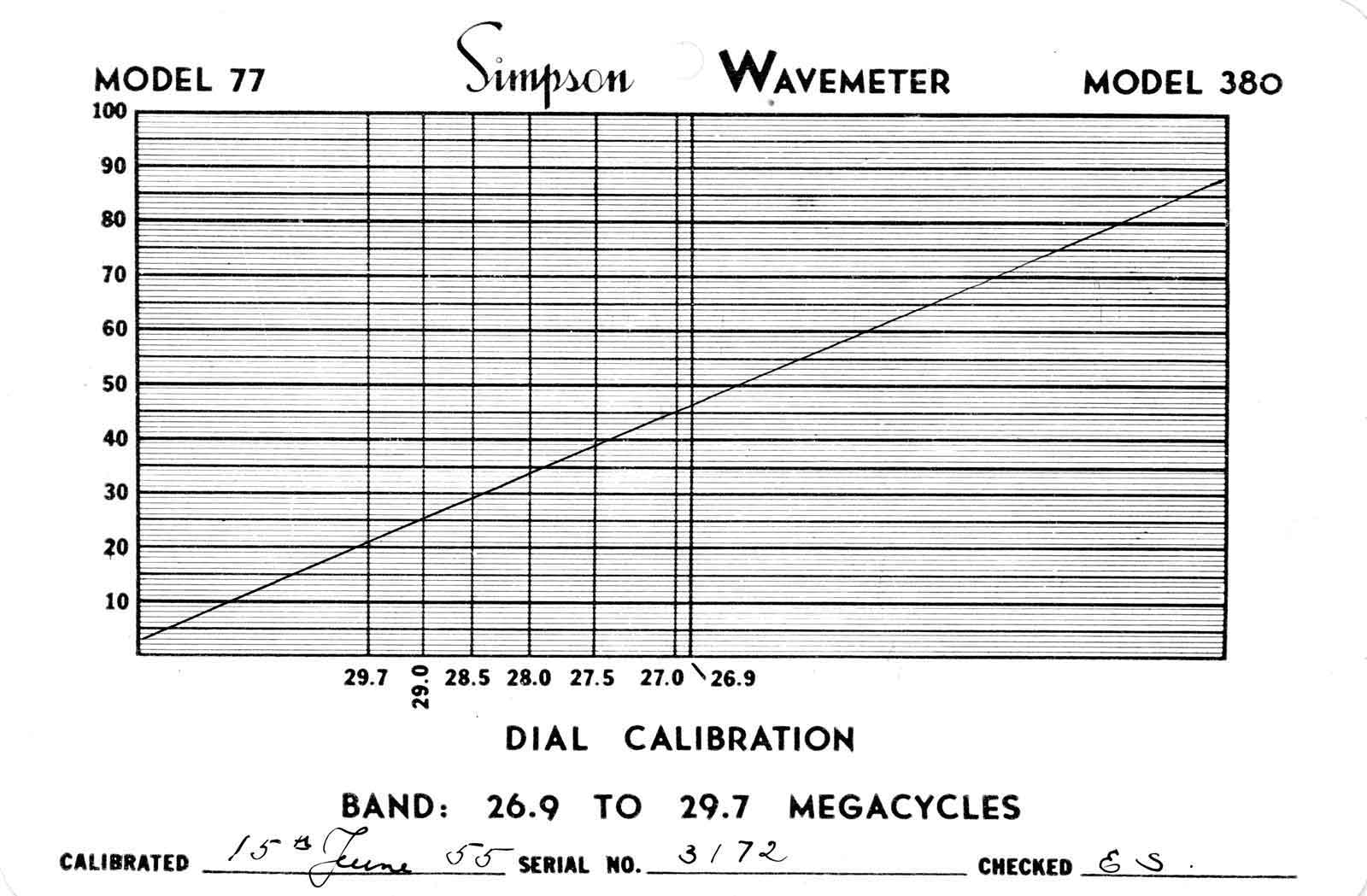

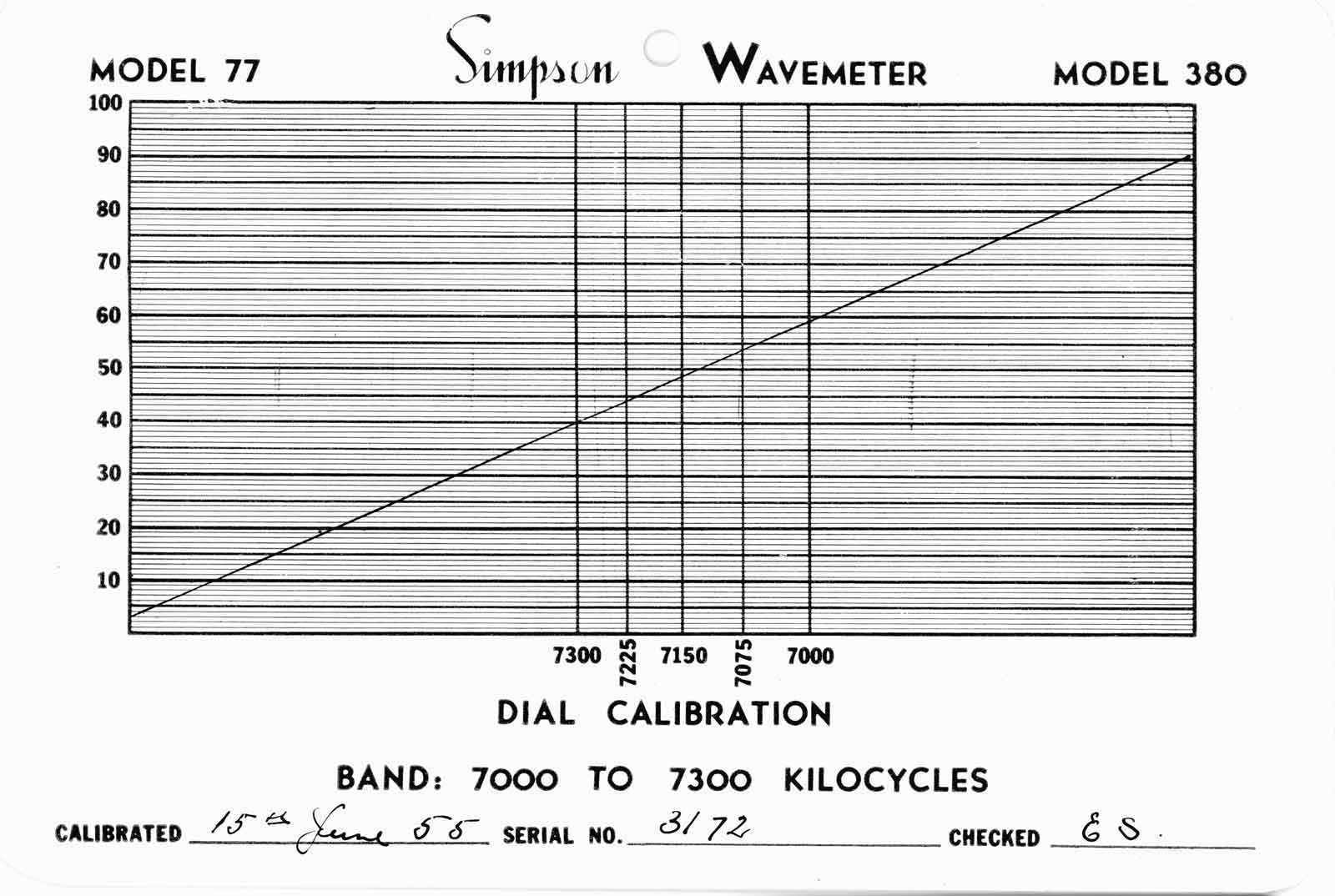

Hier onder de calibratie-kaarten.

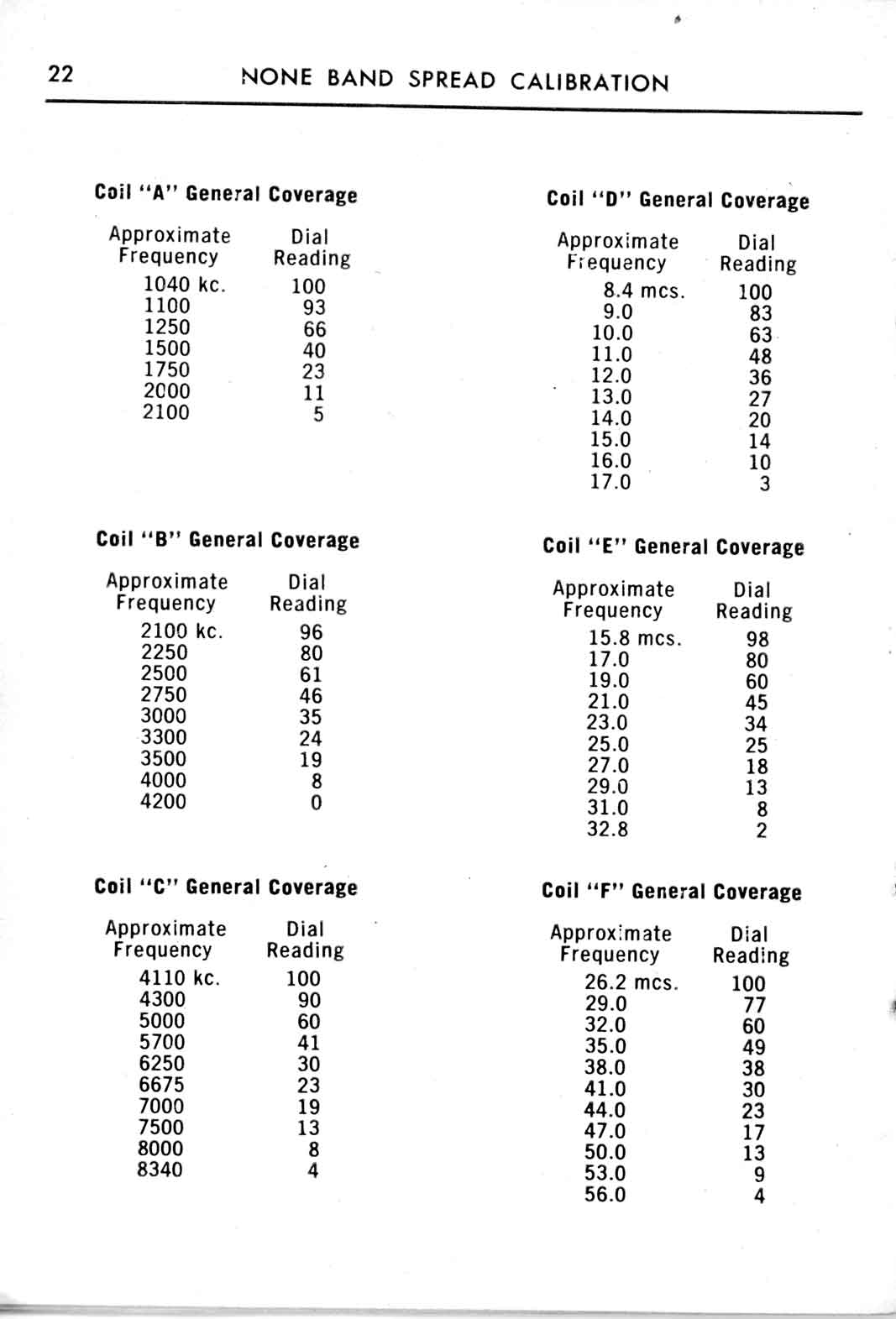

Wanneer je de calibratiekaarten niet gebruikt en frequenties buiten de amateurbanden wilt bepalen gelden de bovenstaande waarden. Hierbij zijn ook de waarden voor de extra spoelen voor de 160 en 6 meterband getoond.
De originele rekening, het apparaat heeft al een hele wereldreis gemaakt. Gekocht in 1955 !!

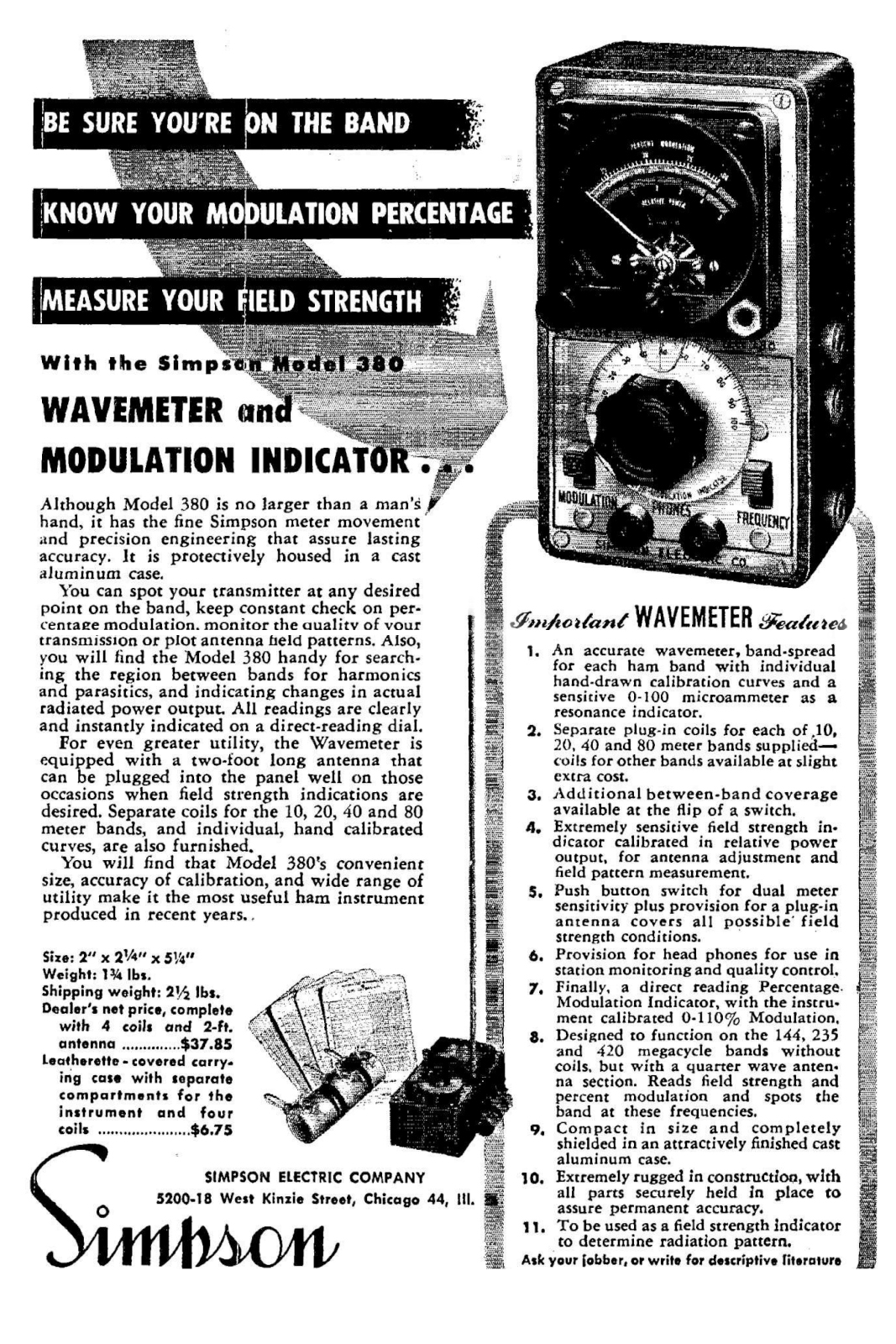

Nog wat oude advertenties:
Dokumentatie:
pdf van het manual in een wat andere vorm.
De Nederlandse vertaling van het Manual dankzij Google-vertaler.
De Nederlandse versie in Word.
