Op de afgelopen radiomarkt in Rosmalen (maart 2017) kwam ik deze meter tegen. De naam Simpson kwam me heel bekend voor, waarschijnlijk uit reclame van de jaren 60 in Radio Bulletin. Moet ik nog opzoeken.
Door op de afbeeldingen te klikken worden ze nog eens vergroot weer gegeven.
Een universeelmeter zoals een universeelmeter er uit hoort te zien.

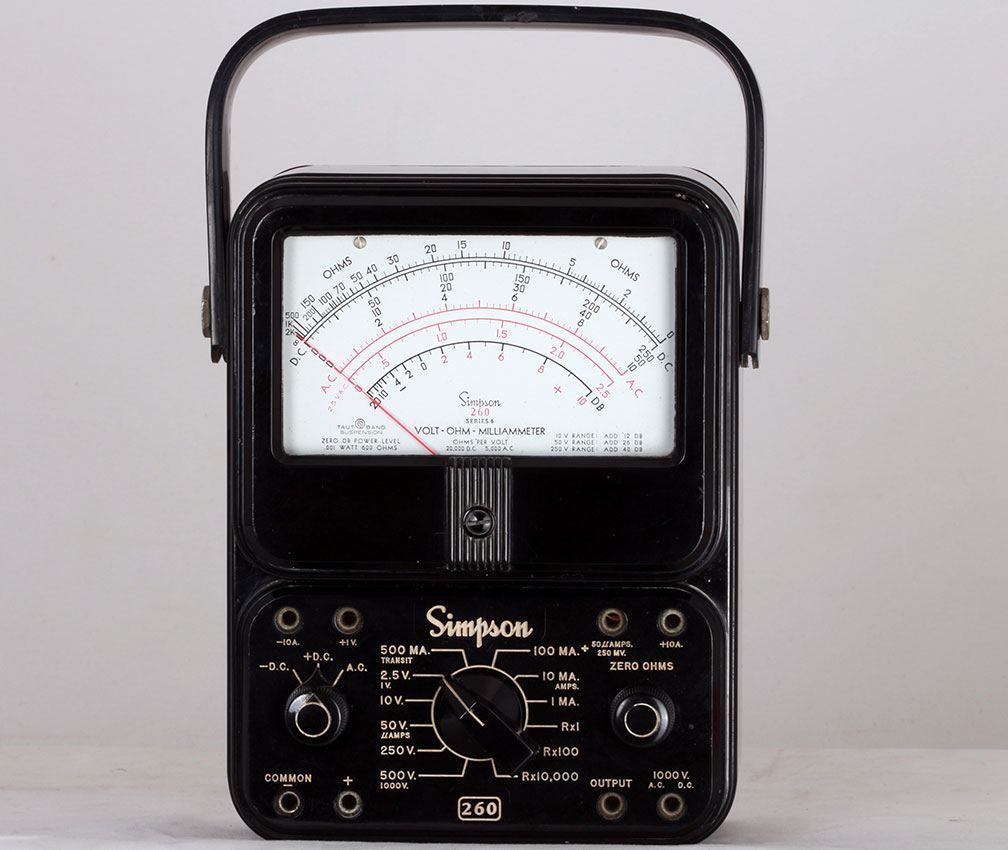

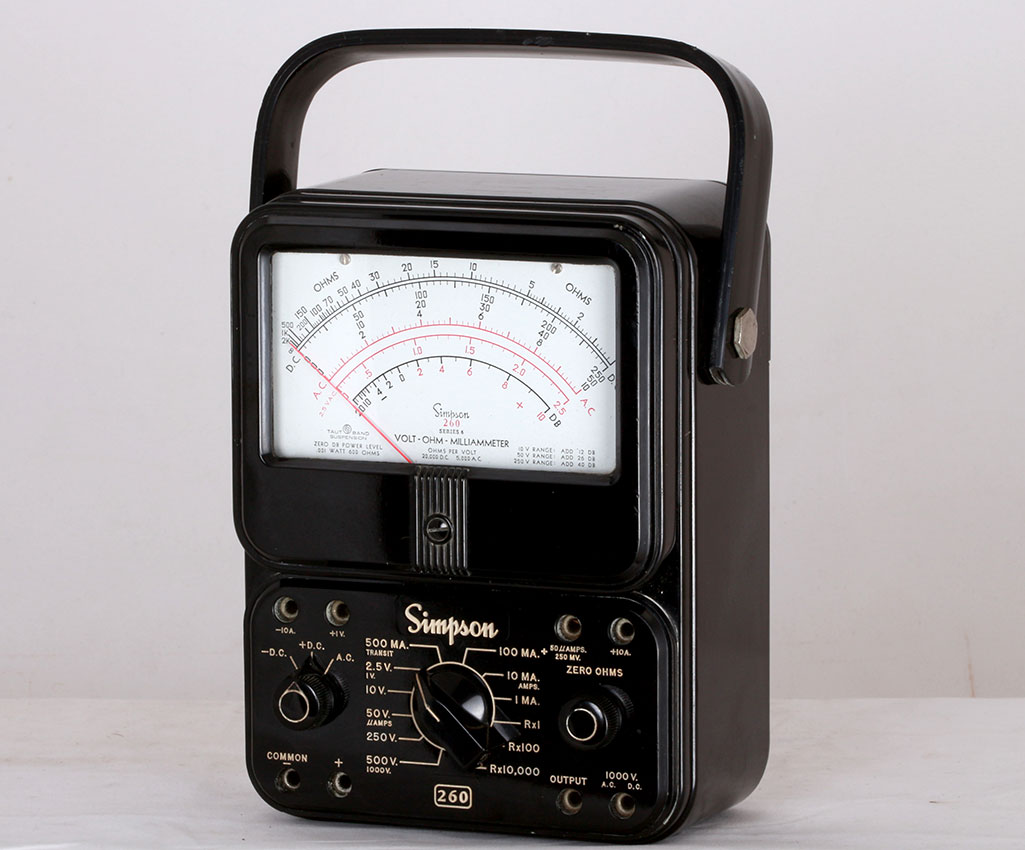

Het vooraanzicht met een overzichtelijke meter en een rechtuit-rechtaan bedieningsveld.

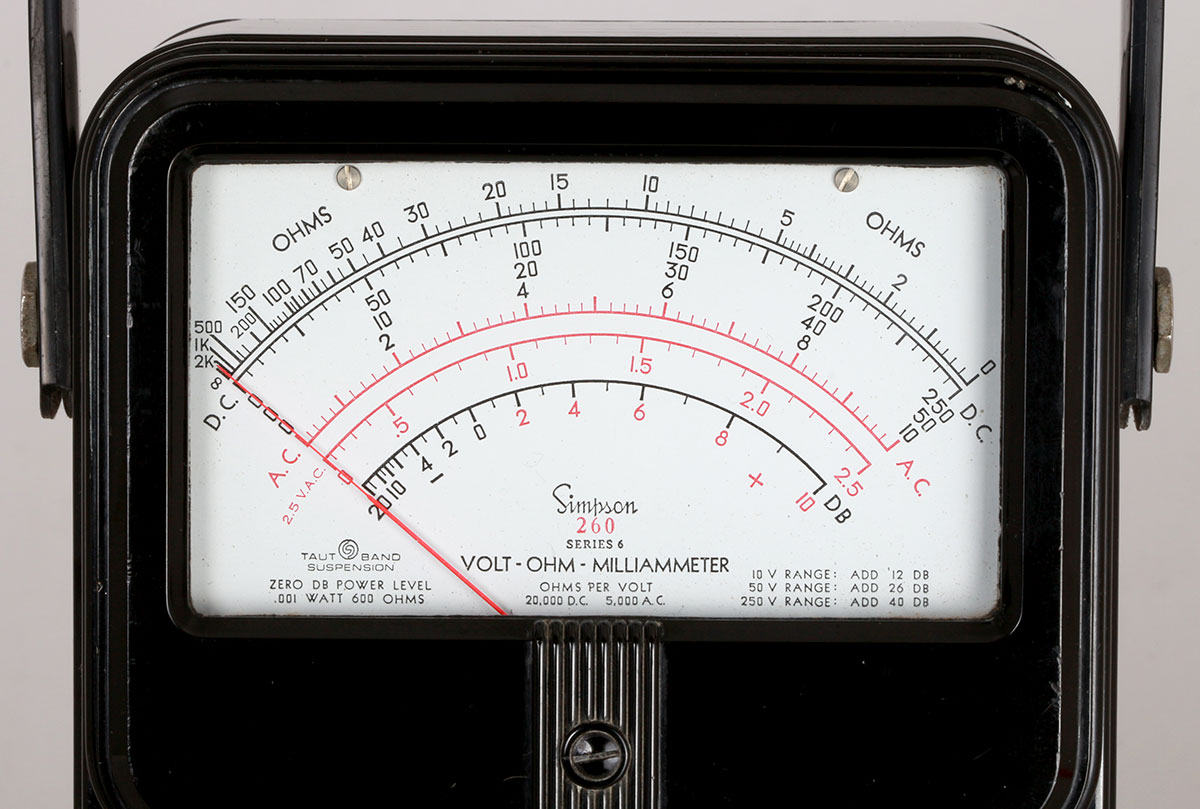

De schaal, de gevoeligheid is voor DC-metingen 20 kOhm/Volt en voor AC 5 kOhm/Volt. Voor een doorsnee meter heel normale waarden. Maar ja, als je op een AVC-lijn zit te meten wordt de belasting al gauw te hoog, vandaar dat men de Buisvoltmeters maar uitvond.

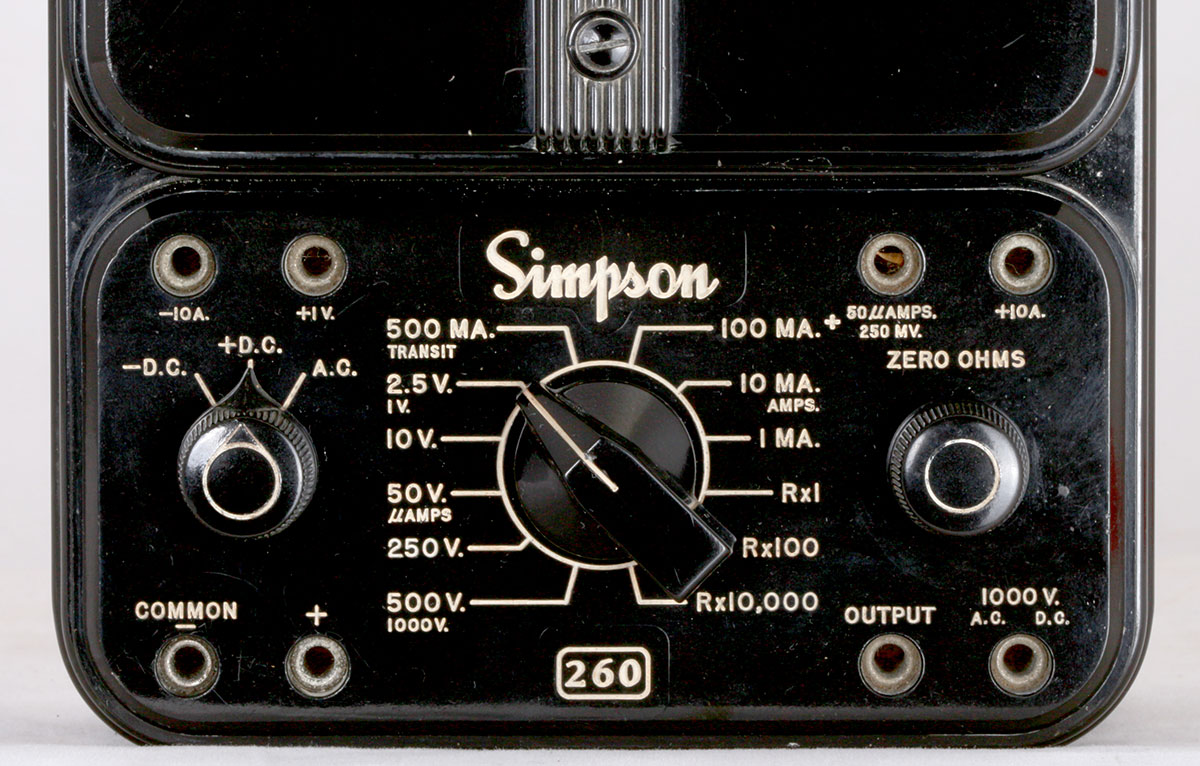

De bedienknopjes. Ze spreken voor zich, alleen bij 500 mA staat TRANSIT, Daar had beter TRANSPORT kunnen staan, in deze positie wordt het meetisnstrument gedempt en slaat minder uit bij het bewegen van de meter.

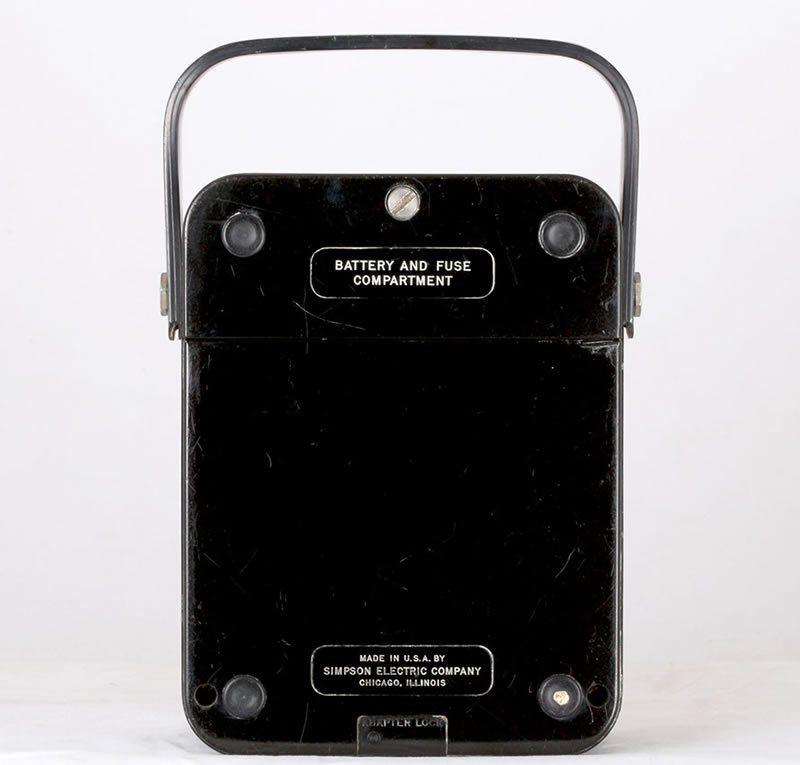

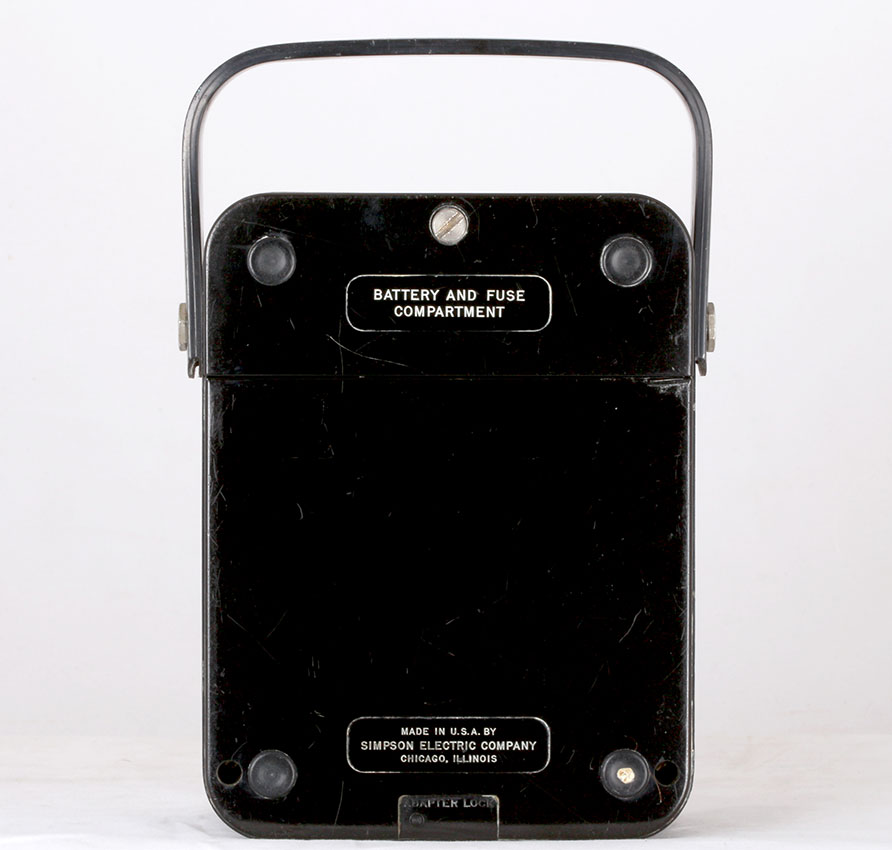

De achterkant met gesloten "Battery and Fuse compartment".

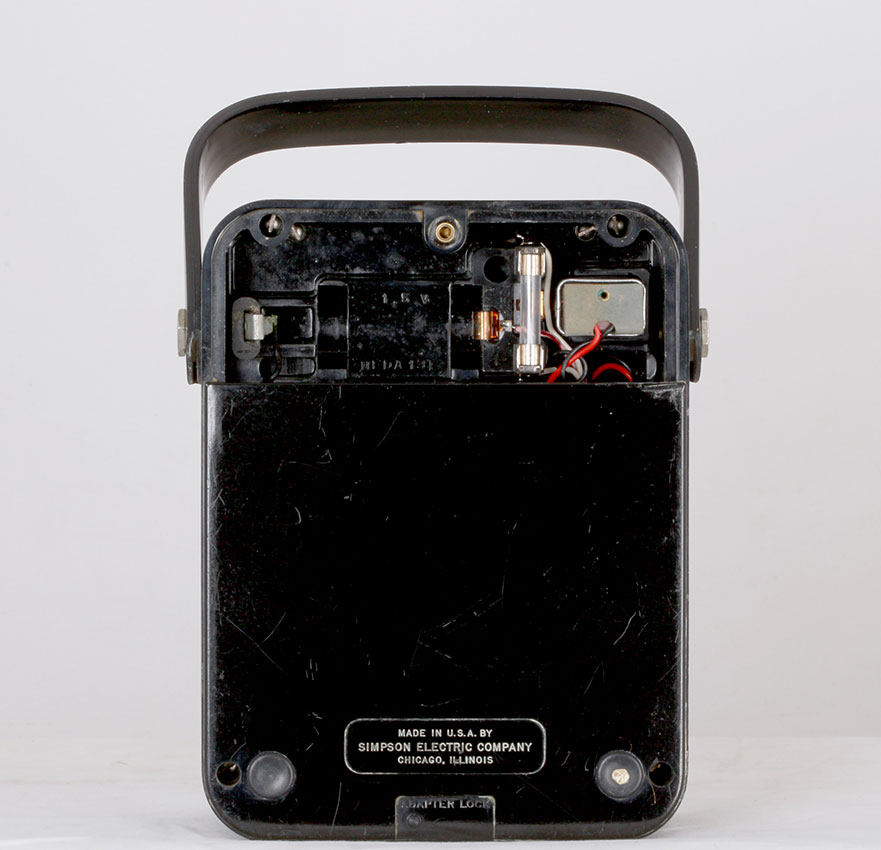

Een zelfde foto met geopende klep.

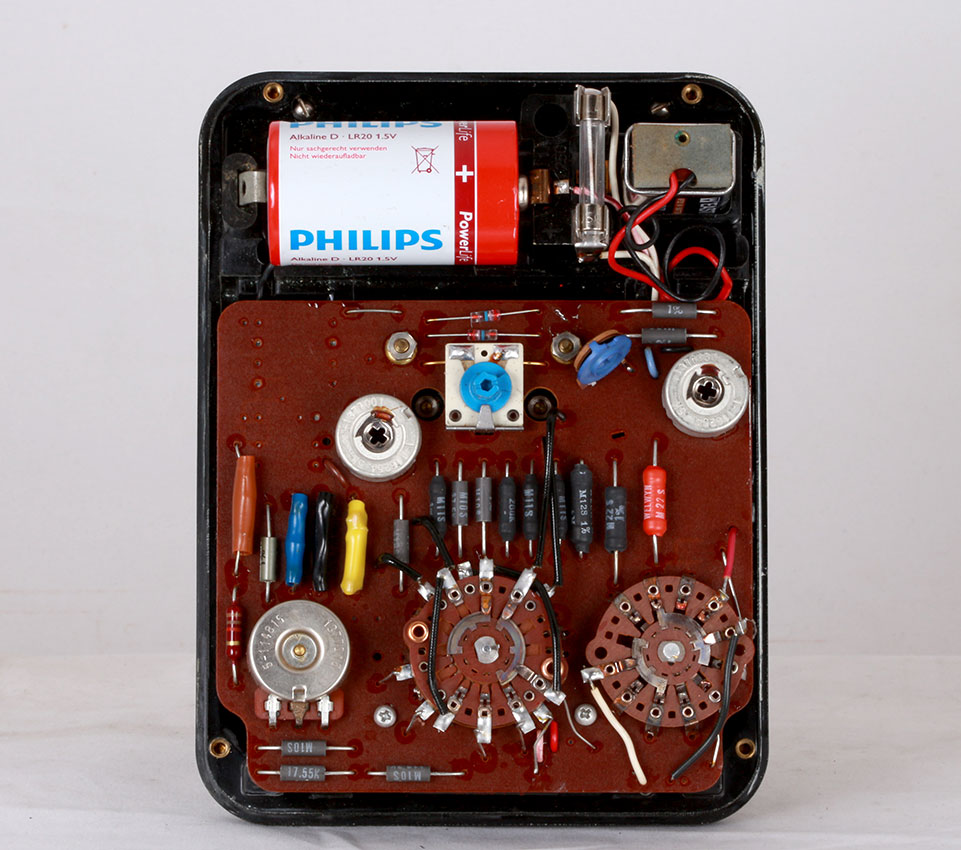

Wanneer je het gehele huis verwijdert zie je het binnenwerk.

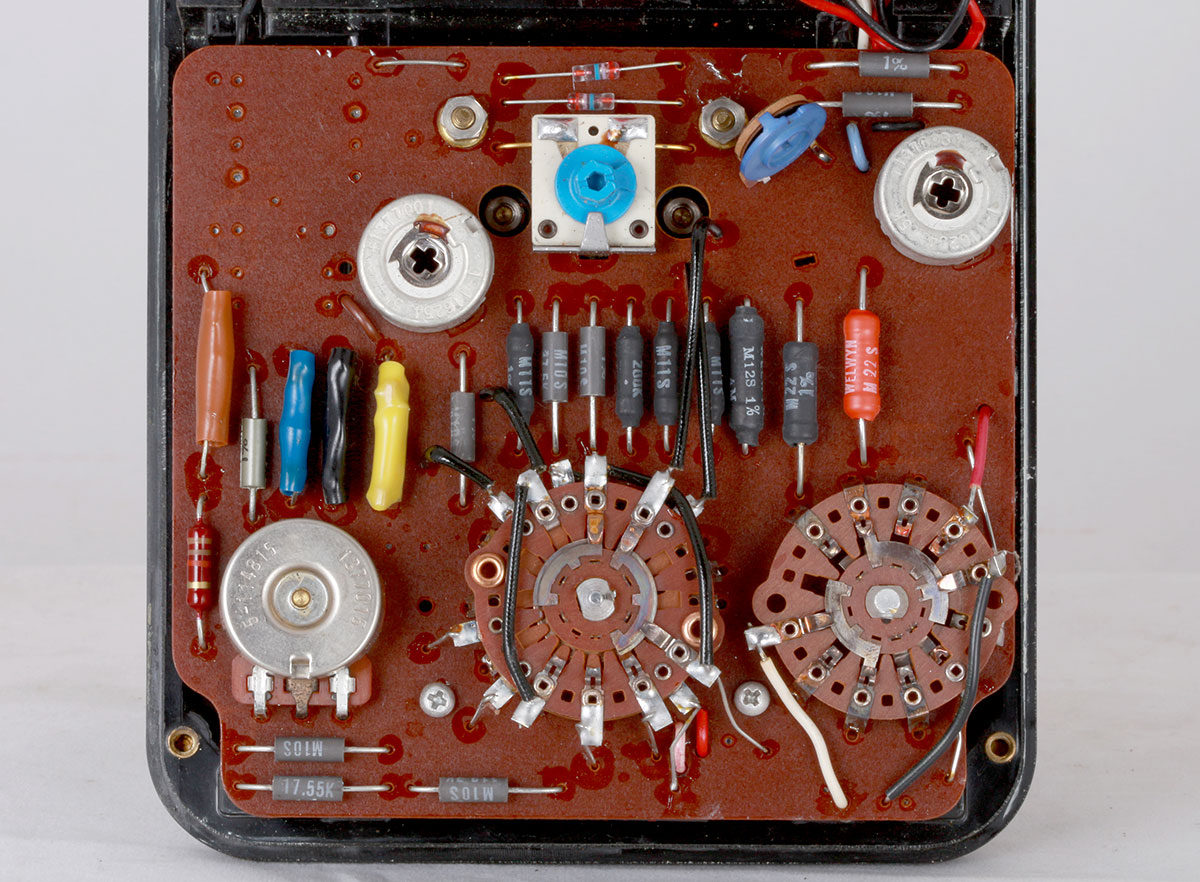

Voor de liefhebbers het geheel nog wat gedetaileerder getoond.

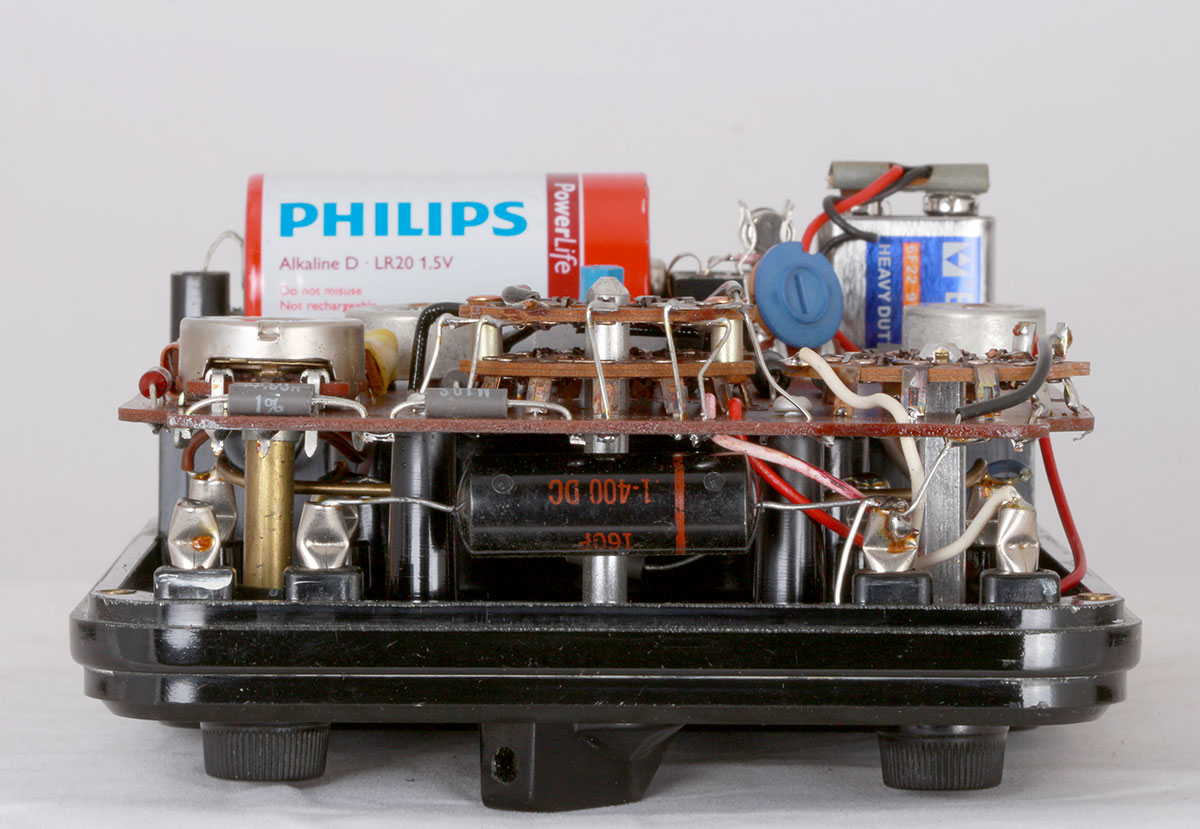

Een blik op de onderkant van het instrument.

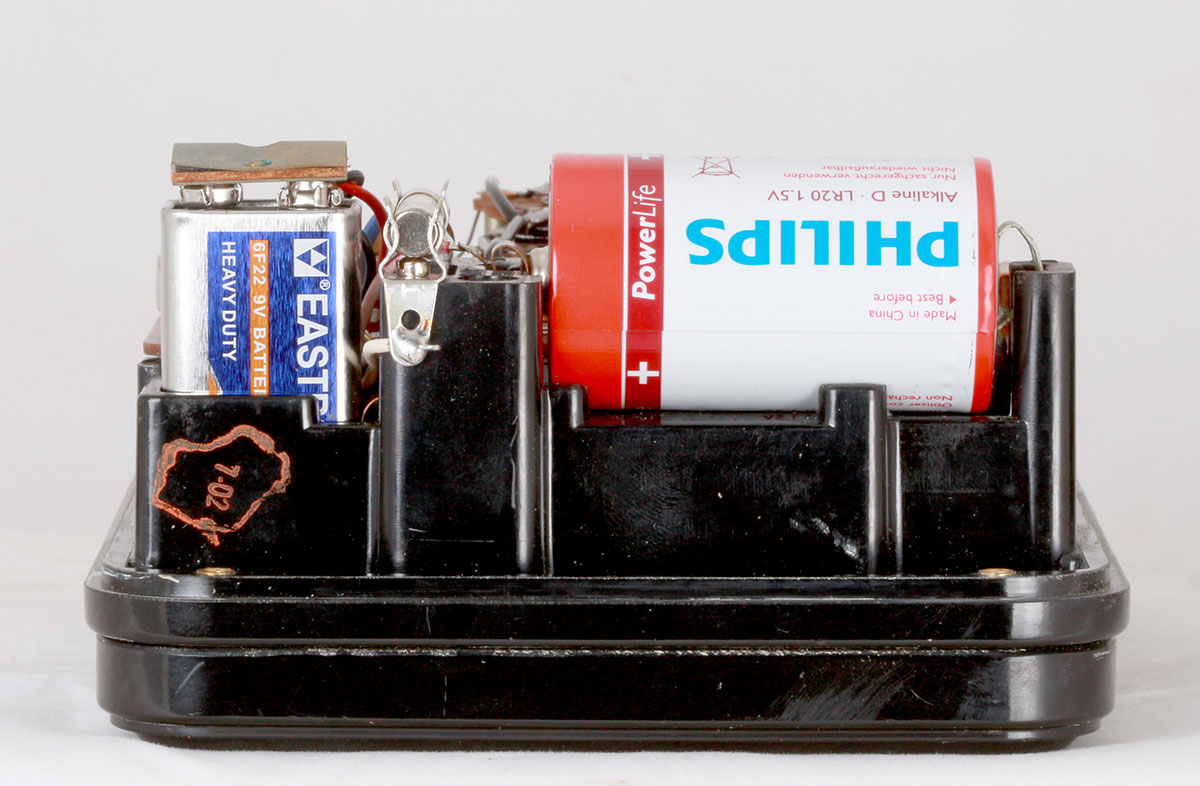

De bovenkant met de twee batterijen. De 9 Volt batterij wordt voor het R x 10.000 bereik gebruikt, de 1,5 Volt voor de lagere weerstandsmetingen.

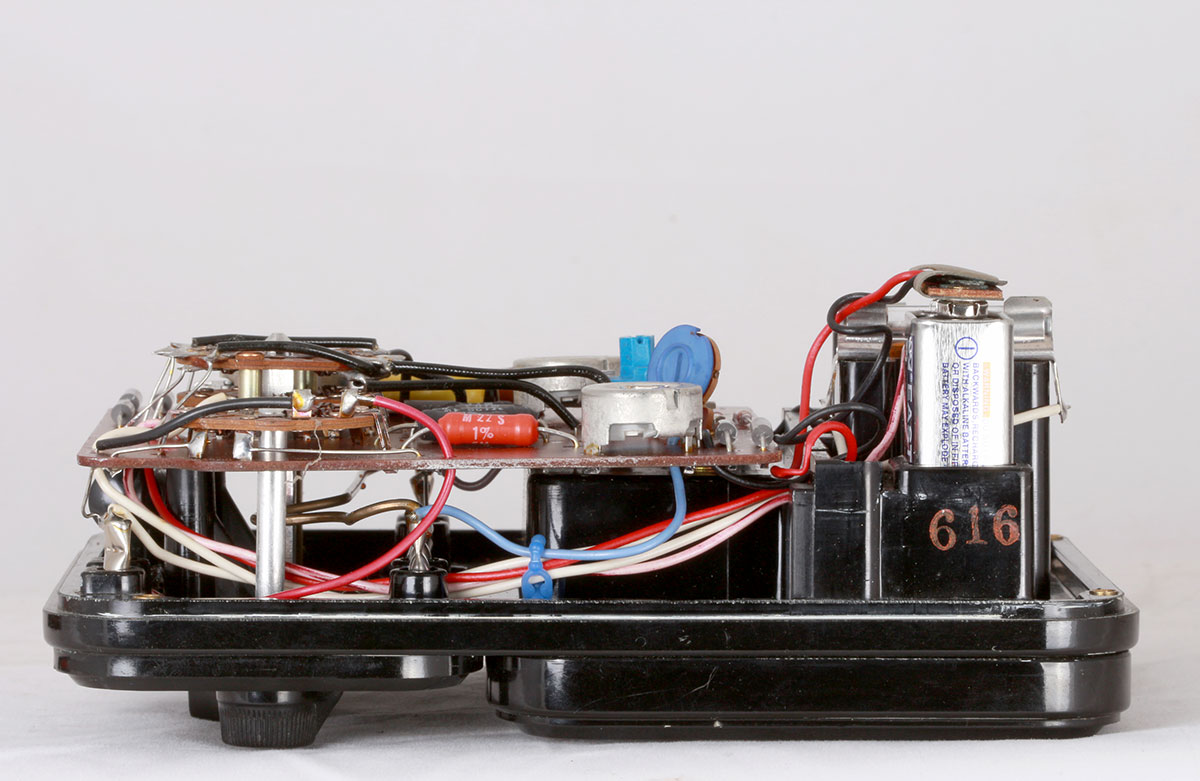

De linker kant.

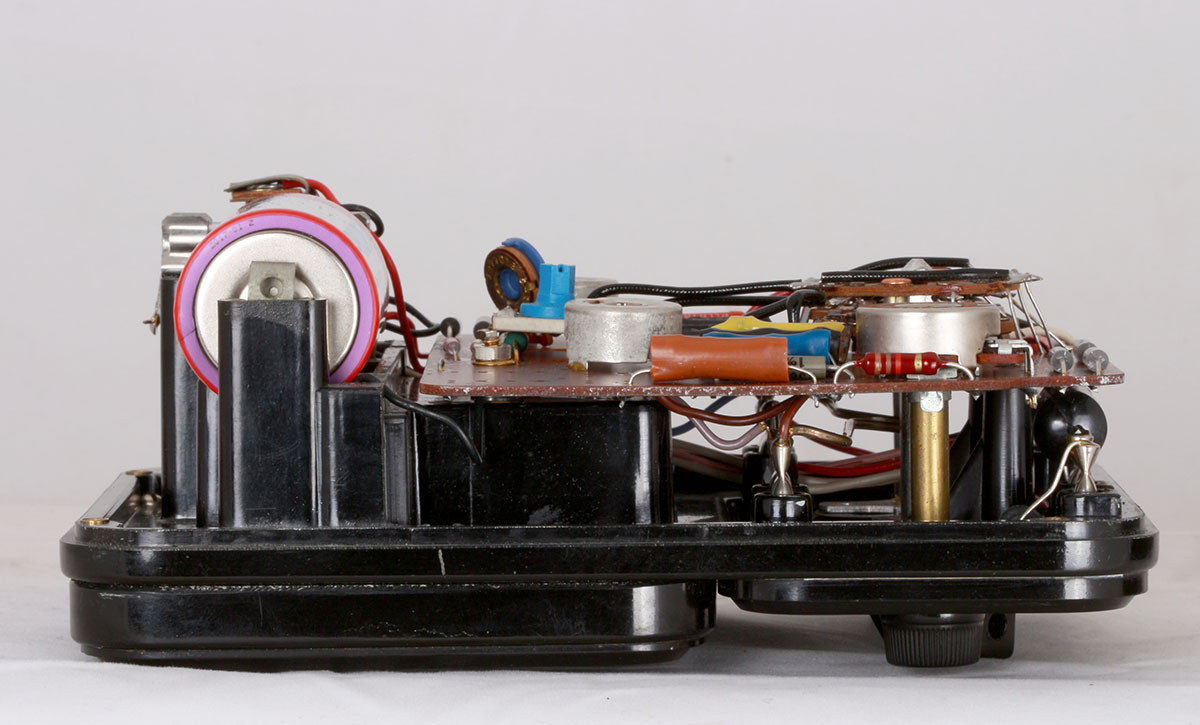

En natuurlijk ook de rechter kant.
Tenslotte de documentatie in pdf.
simpson_260-6_en_6m_gebruikers handleiding
Nog meer Simpsons bekijken??? Hier staan ze: http://www.simpson260.com/
De data :
Case Size: 5¼ " x 7 " x 3⅛ " - Weight: 3 Pounds
The Adjust-A-View handle can also support the meter in a sloping position for viewing.
Simpson 260-6 Specifications
DC VOLTAGE
Ranges 250mV, 1V, 2.5V, 10V ,25V, 50V, 250V, 500V, 1000V
Accuracy 2% of full scale * Sensitivity 20K per volt
AC VOLTAGE
Ranges 2.5V, 10V, 25V, 50V, 250V, 500V, 1000V
Accuracy 3% of full scale * Sensitivity 5K per volt
Rated Circuit-To-Ground Voltage 1000V (AC or DC) max.
DECIBEL
5 Ranges -20 to +50dB * Reference 0dB= 1mW into 600Ω
DC CURRENT
Ranges 50μA, 1mA, 10mA, l00mA, 500mA, 10A
Accuracy 1.5% full scale 5OμA, 2.0% of full scale, all other
Voltage Drop: (Nominal) 250mV on 50μA , 1mA; 255mV on 10mA , 10A; 300mV on 100mA, 500mV on 500mA
RESISTANCE
Ranges Rx 1, Rx 100, Rx 10K
Accuracy 2.5° of arc on Rx1, 2.0° of arc on other
Maximum Indication 0-2KΩ, 0-200Ω, 0-20MΩ
