Een universeelmeter afkomstig uit Oostenrijk, die spanning, stroom en weerstand kan meten. Het is een draaispoelmeter in de nauwkeurigheidsklasse 2. Er kan ook wisselspanning en stroom gemeten worden.

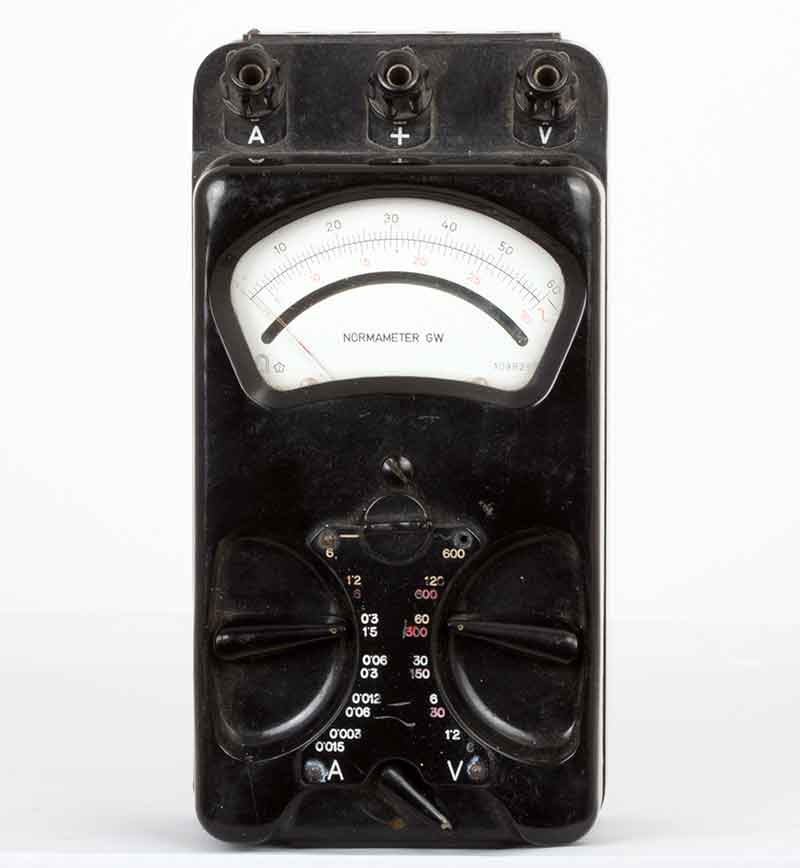

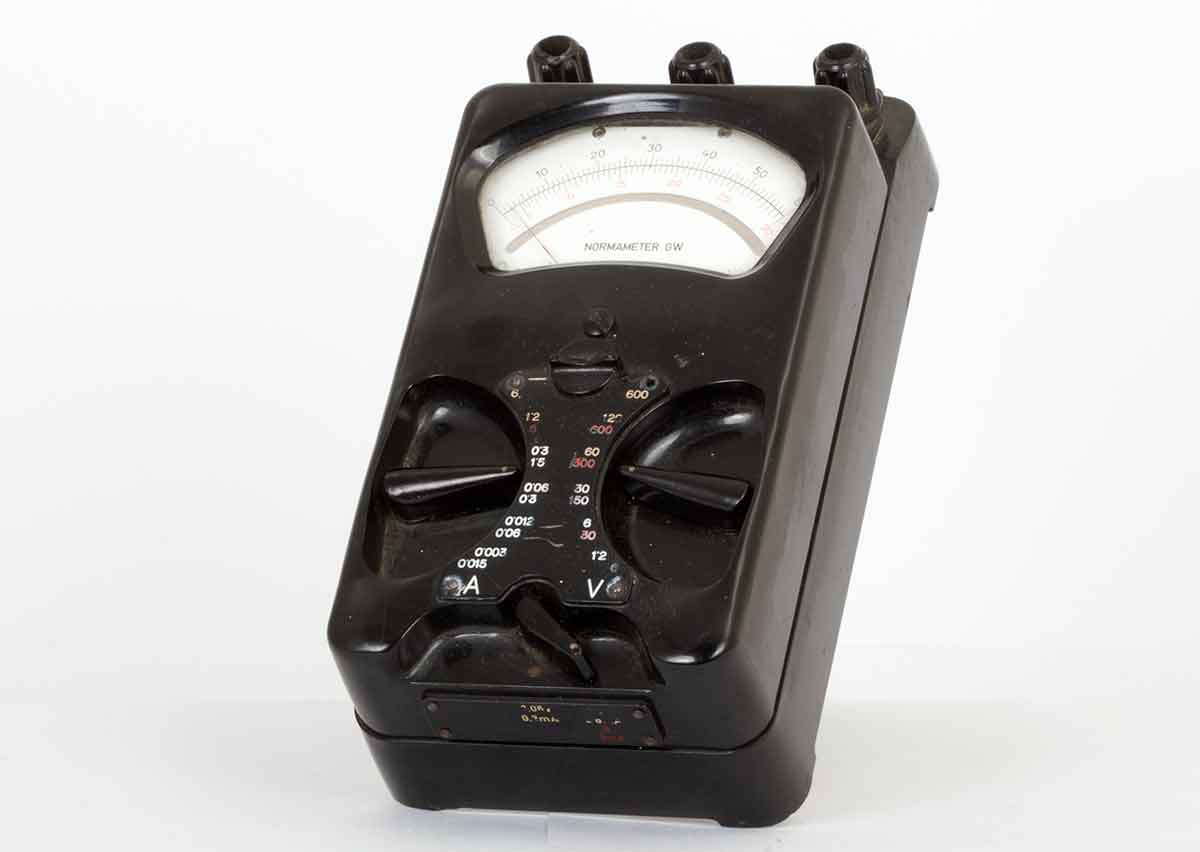

Het totaalbeeld van het instrument, de behuizing is bakeliet.
Een overzicht van de knopjes.

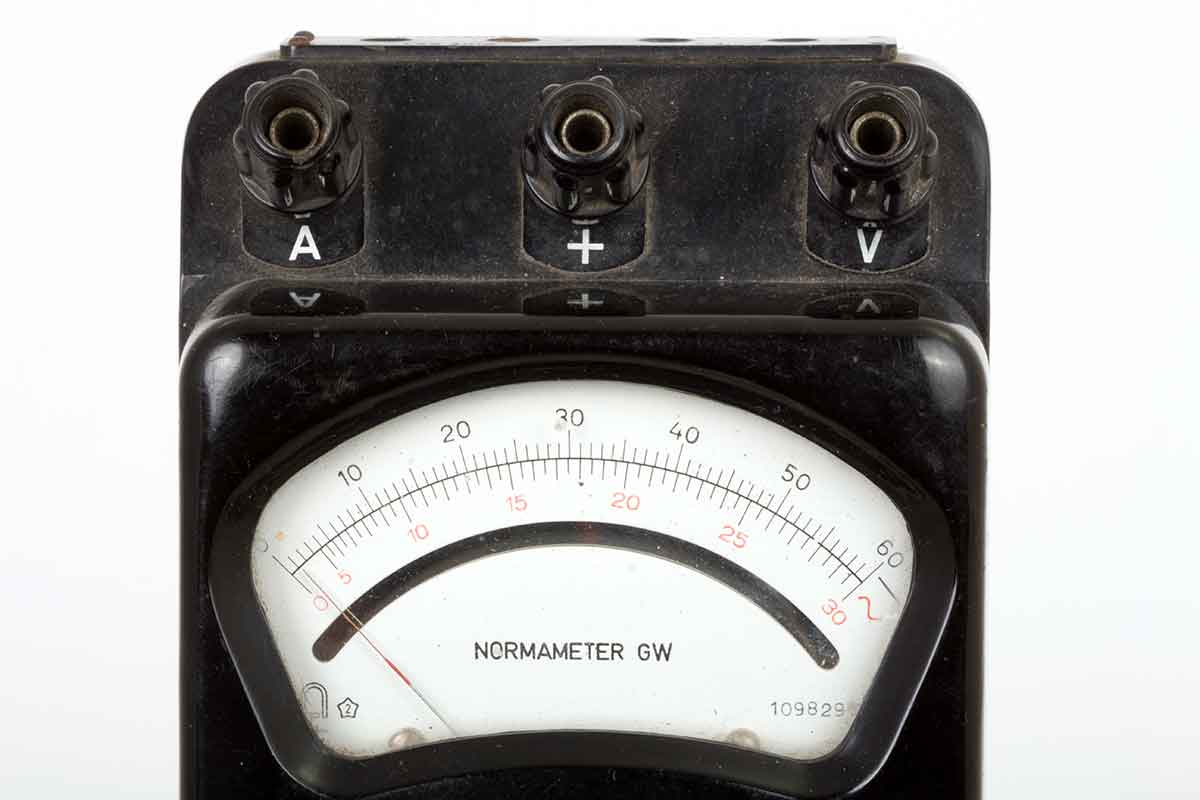

De schaal is niet ingewikkeld, om te kunnen meten heb je echter wel een gebruiksaanwijzing nodig.

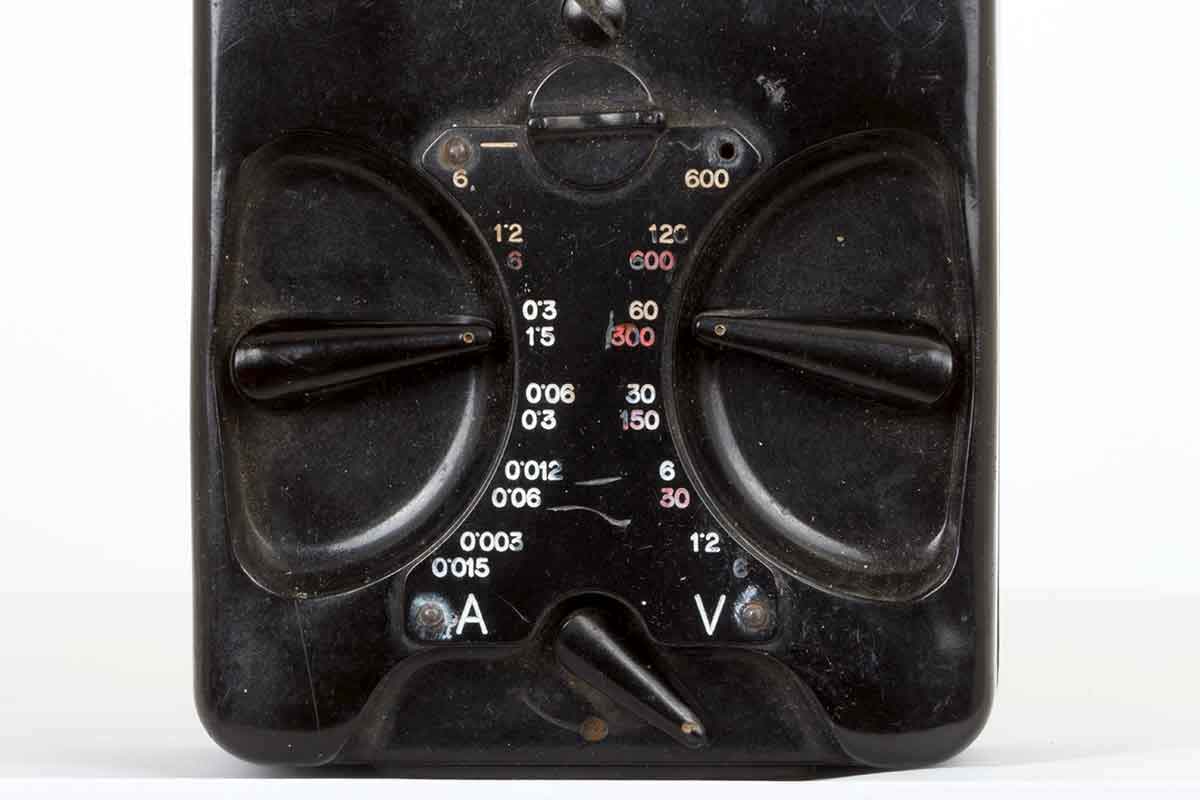

De bedieningsknoppen, keuze genoeg. Het schijnt een meetinstrument te zijn met een max. gevoeligheid van 150 microAmp volle schaal.

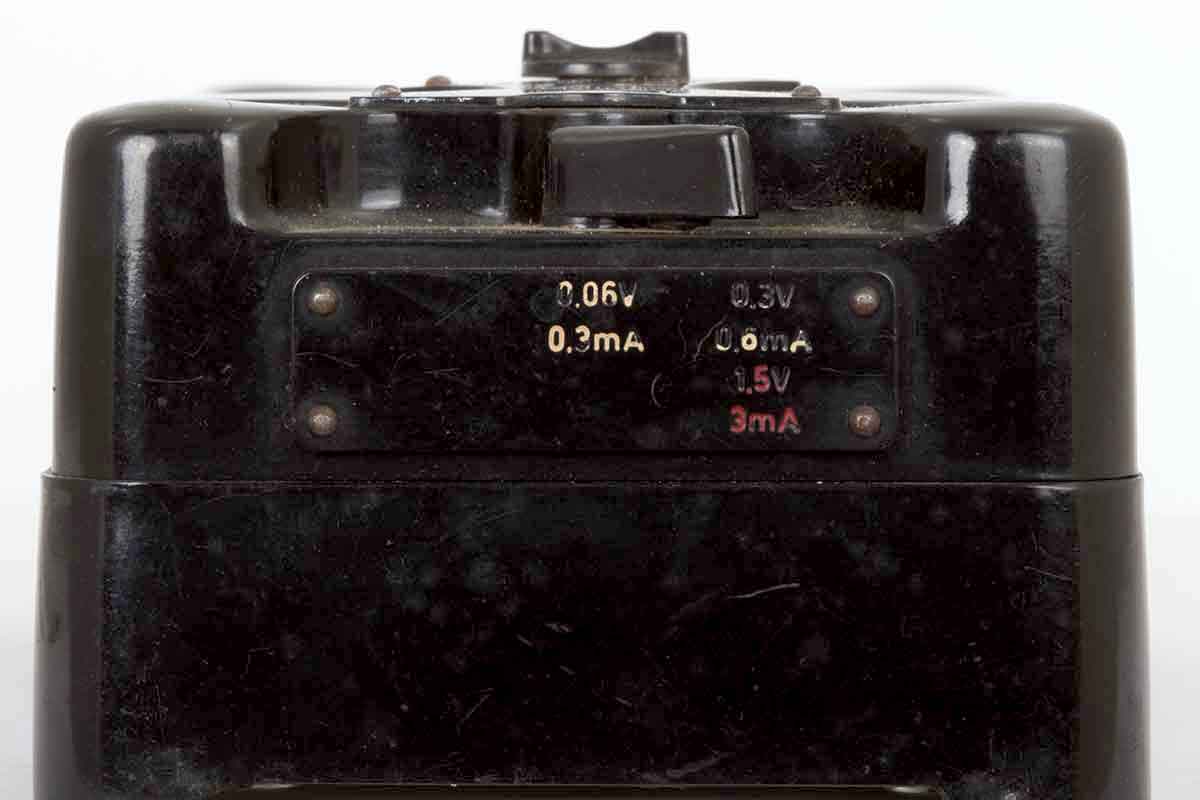

Aan de onderkant bevinden zich nog wat gaatjes waar ook een tekst bij staat.
Dat geldt ook voor de bovenkant.

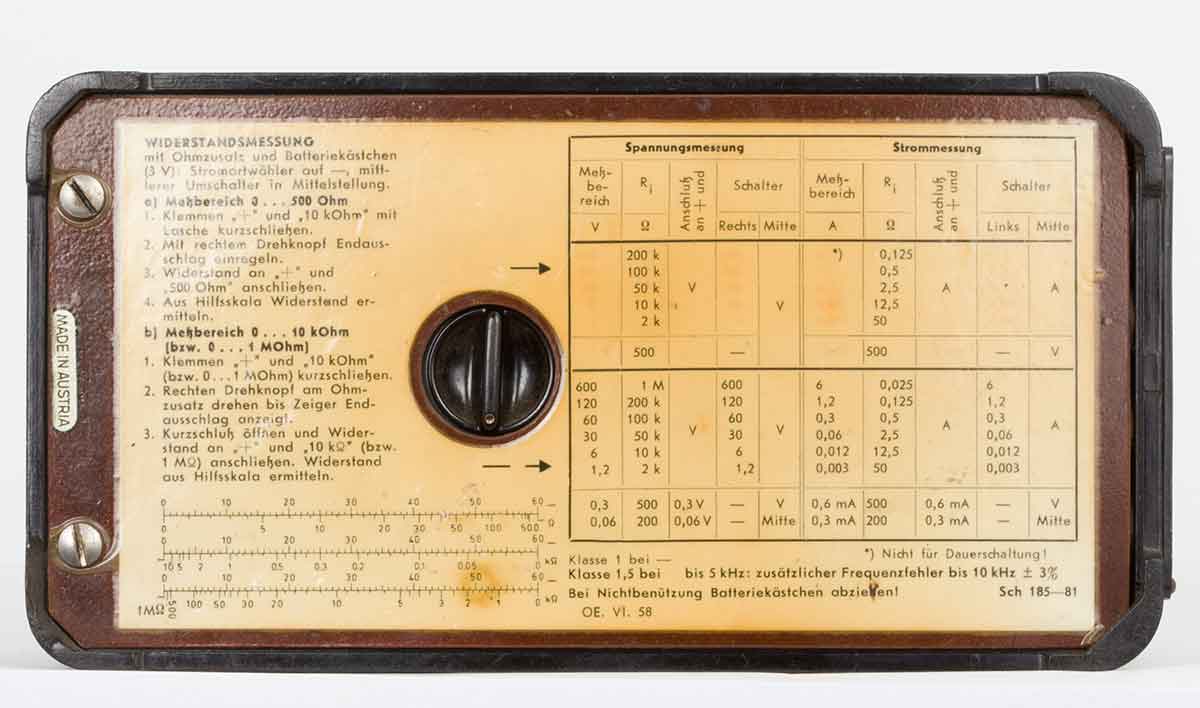

Het users-manual aan de onderzijde van de kast. Wat ik al dacht wordt hier bewaarheid, er ontbreekt nog het één en ander, zoals de "Ohmzusatz" en een "Batteriekästchen".
Wanneer je de tekst verder leest blijkt ook dat het meten niet zo maar iets is, daar moet je echt voor gaan zitten en de aanwijzingen precies opvolgen.

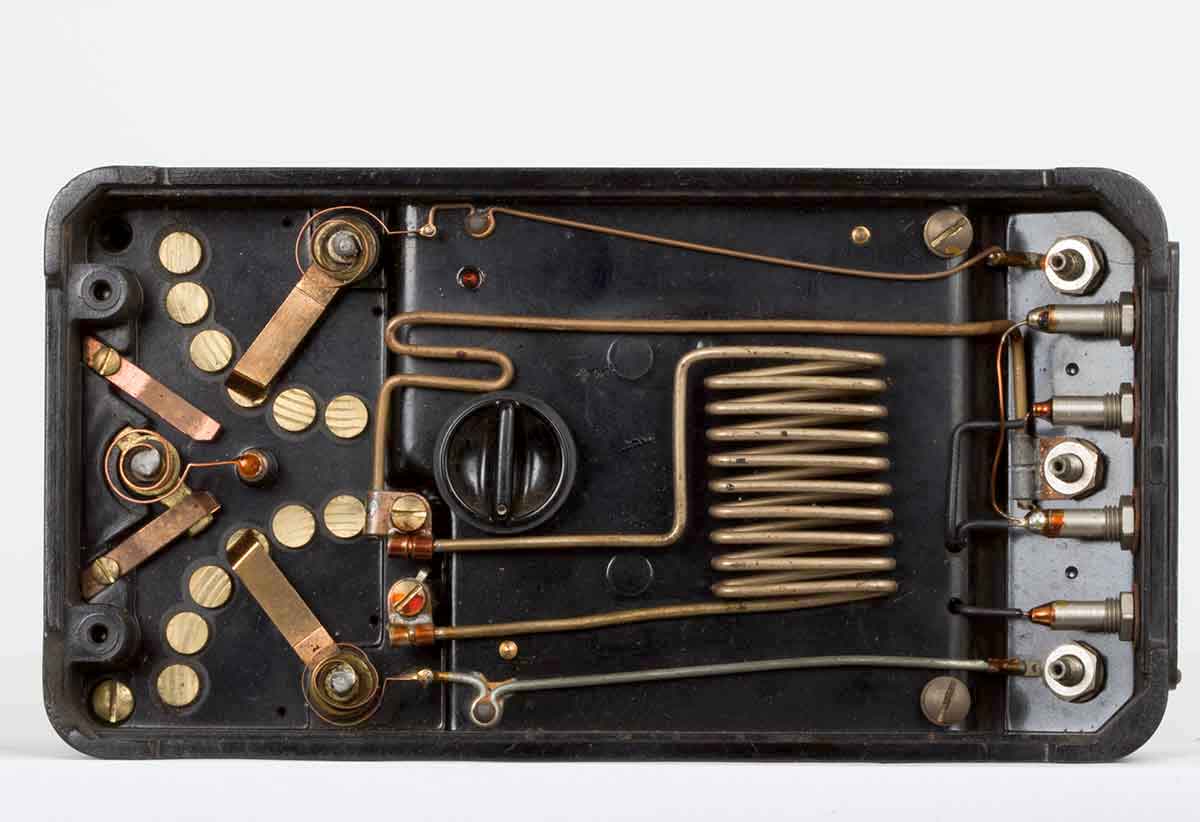

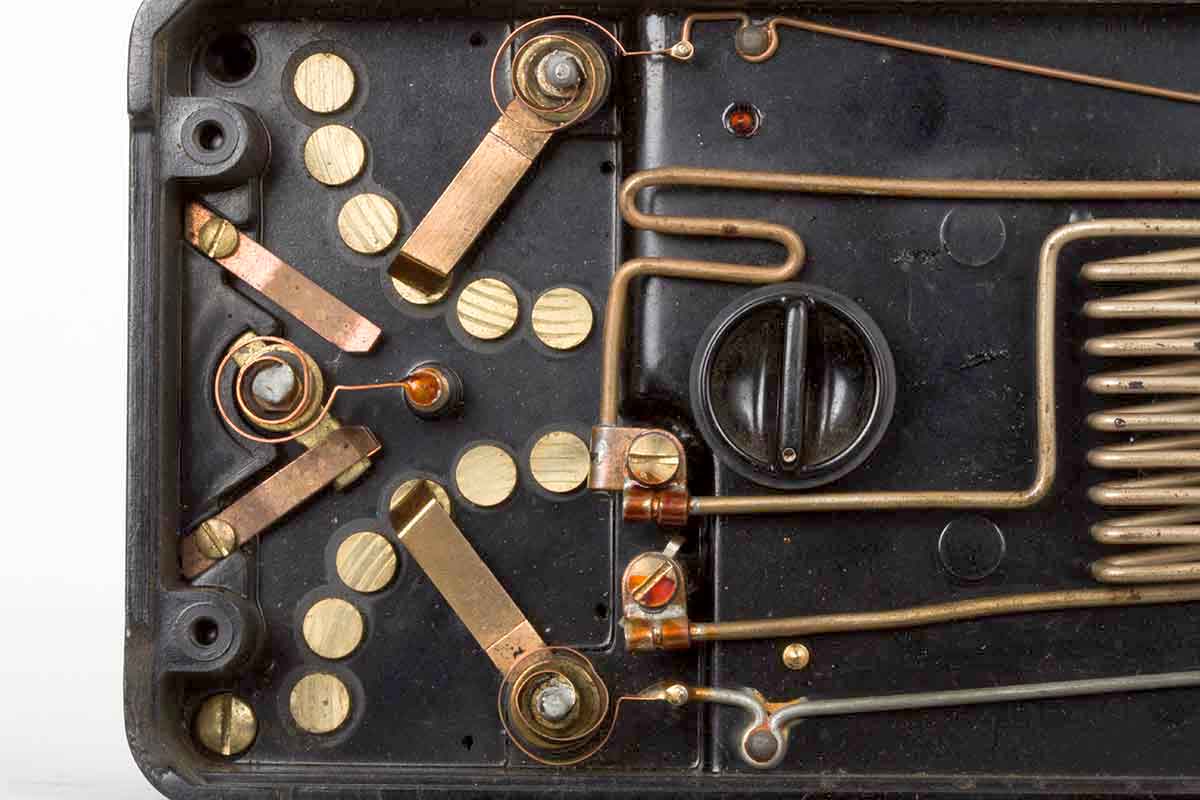

De onderkant geopend, hier zitten alleen maar schakelkontakten en dikke shuntweerstanden, ergens moeten toch ook weerstanden zijn voor de spanningsmeting.
De grote keuzeschakelaars.

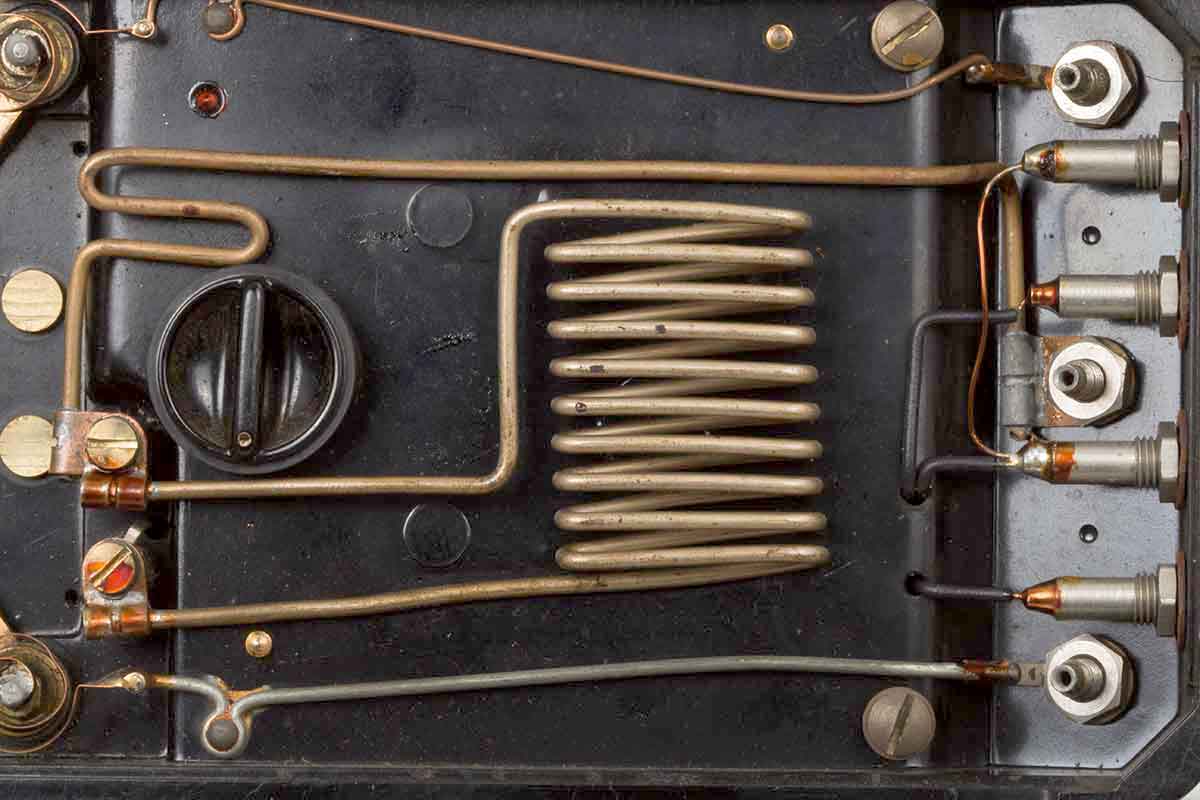

Shuntweerstandje, daar kan wel een Ampèretje door.
Toch nog wat schroefjes gevonden.......
En dan blijkt er toch nog een binnenwerk te zijn.

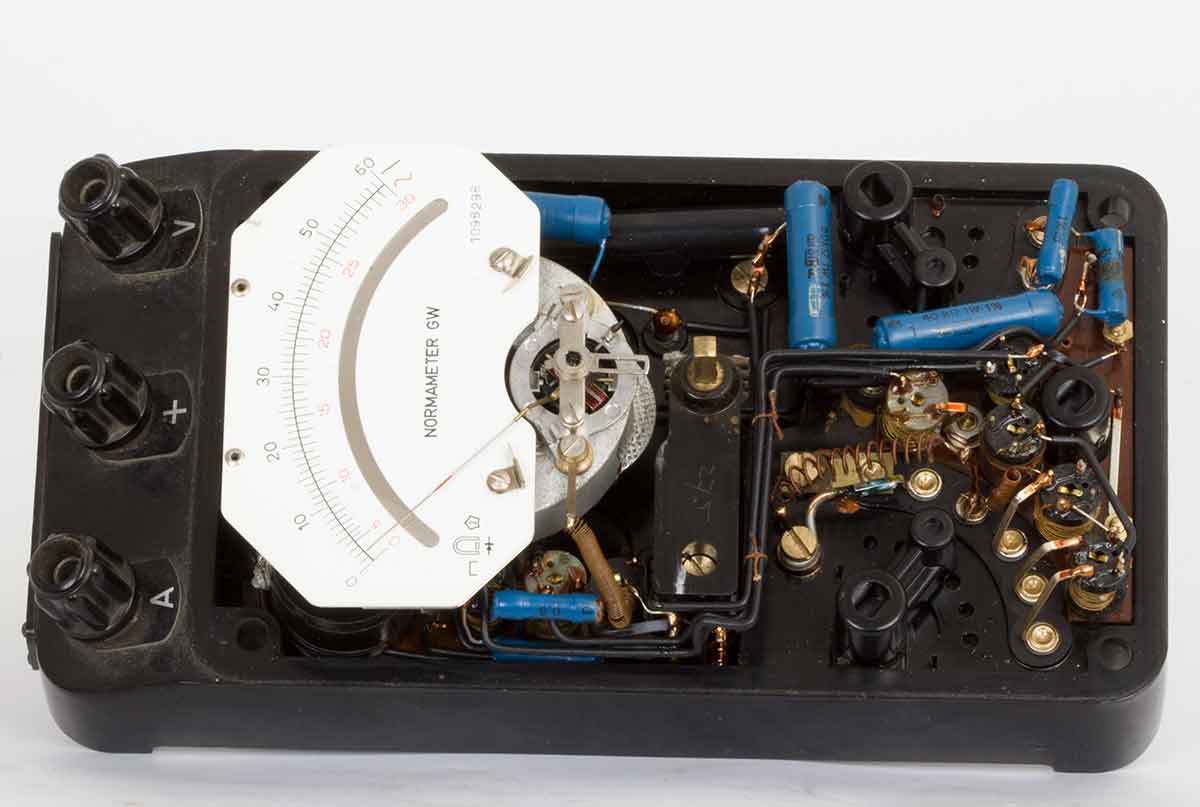

Een bovenaanzicht van al dit fraais.

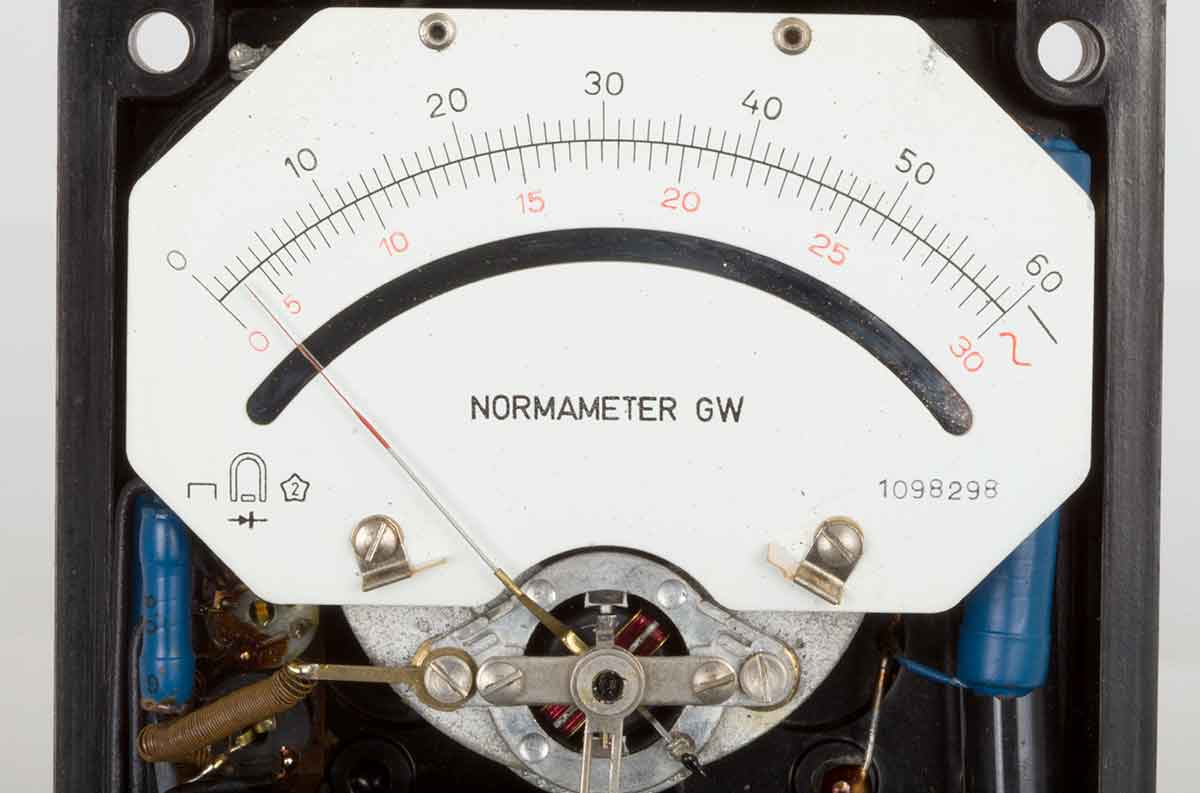

Het draaispoelinstrument met spiegelschaal. Geproduceerd op 23 september 1958. Dus zo oud is het apparaat nu ook weer niet.

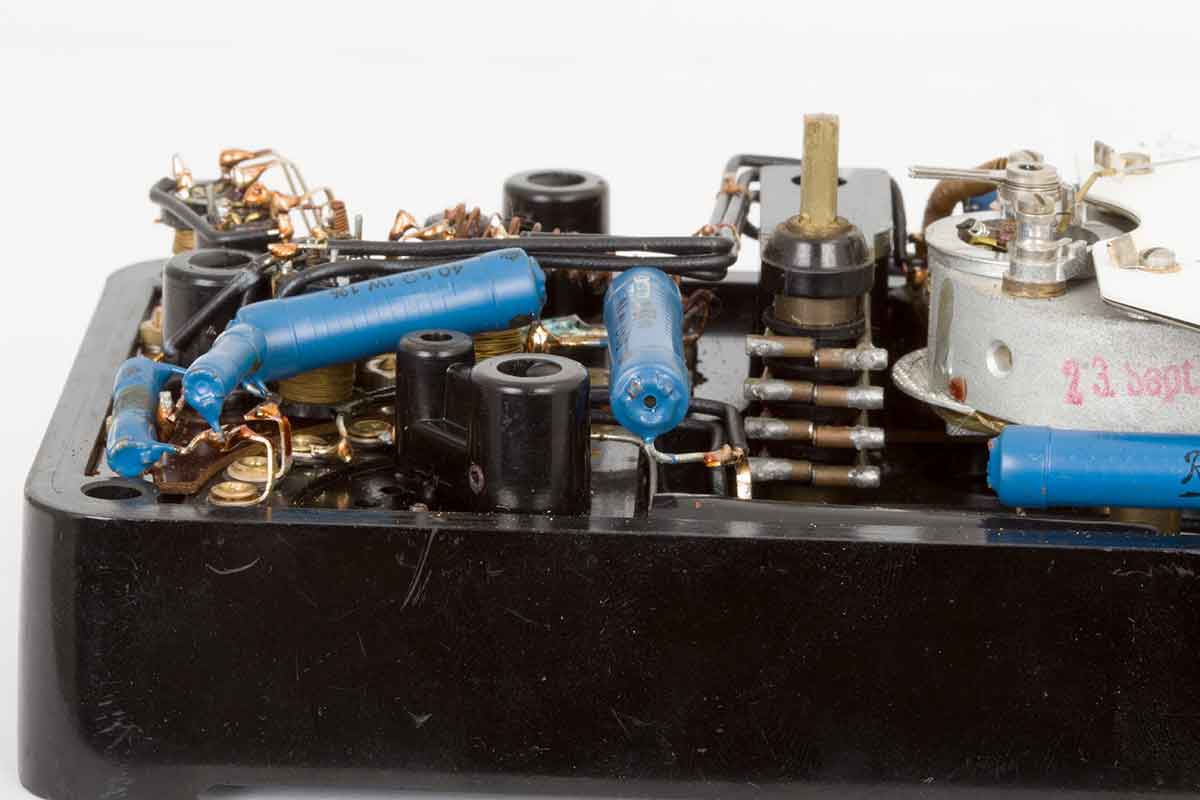

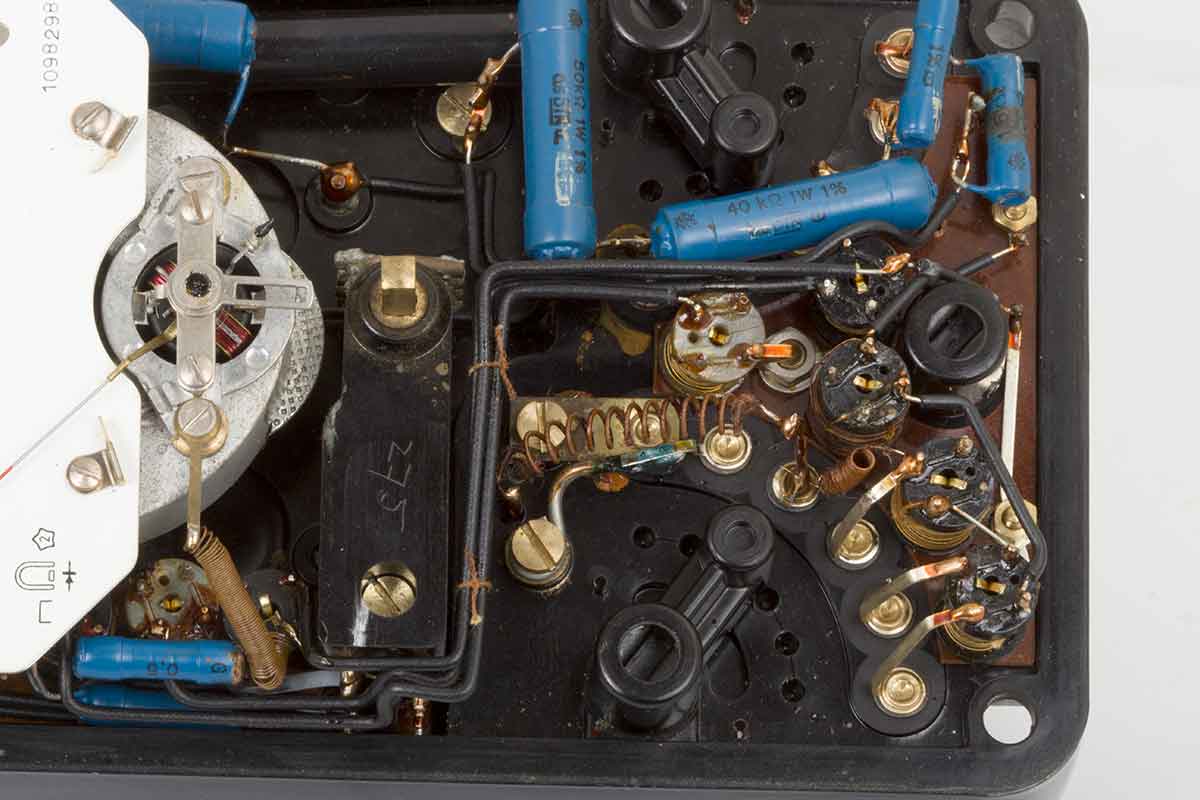

Een blik op de stroommeet-kant.

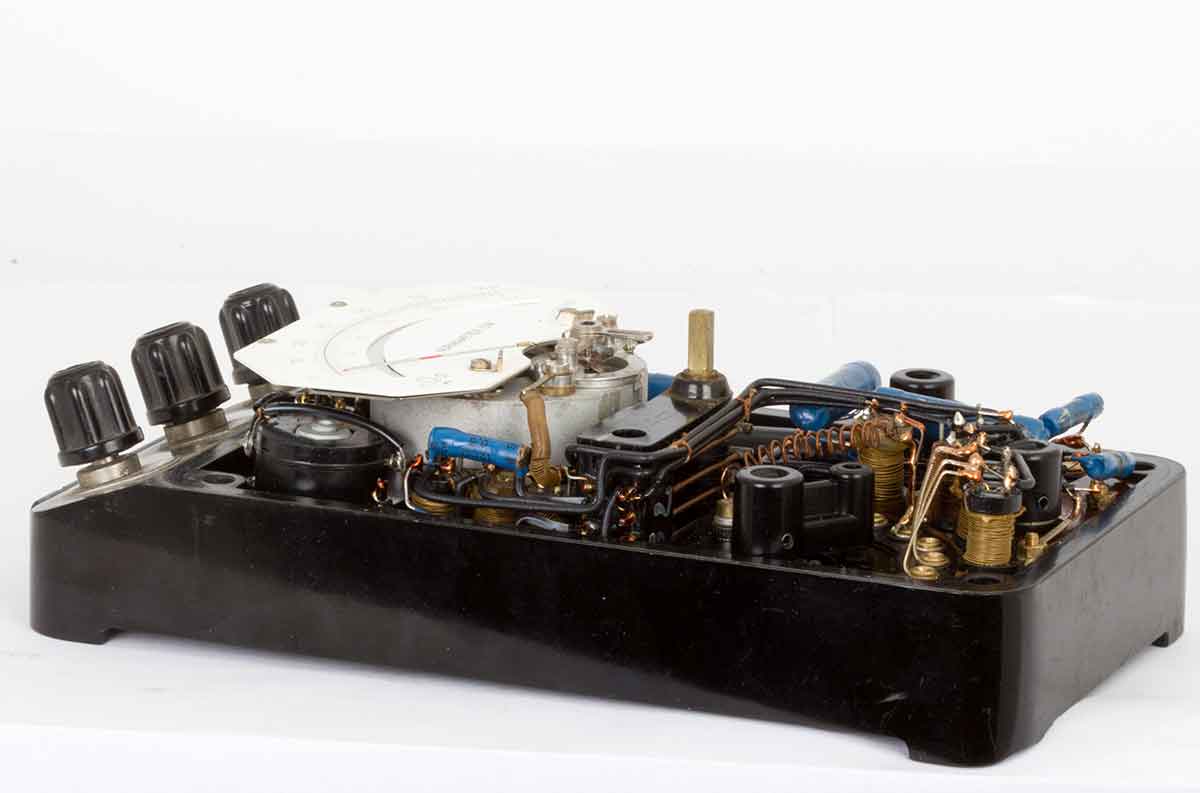

En nog zo'n opname.

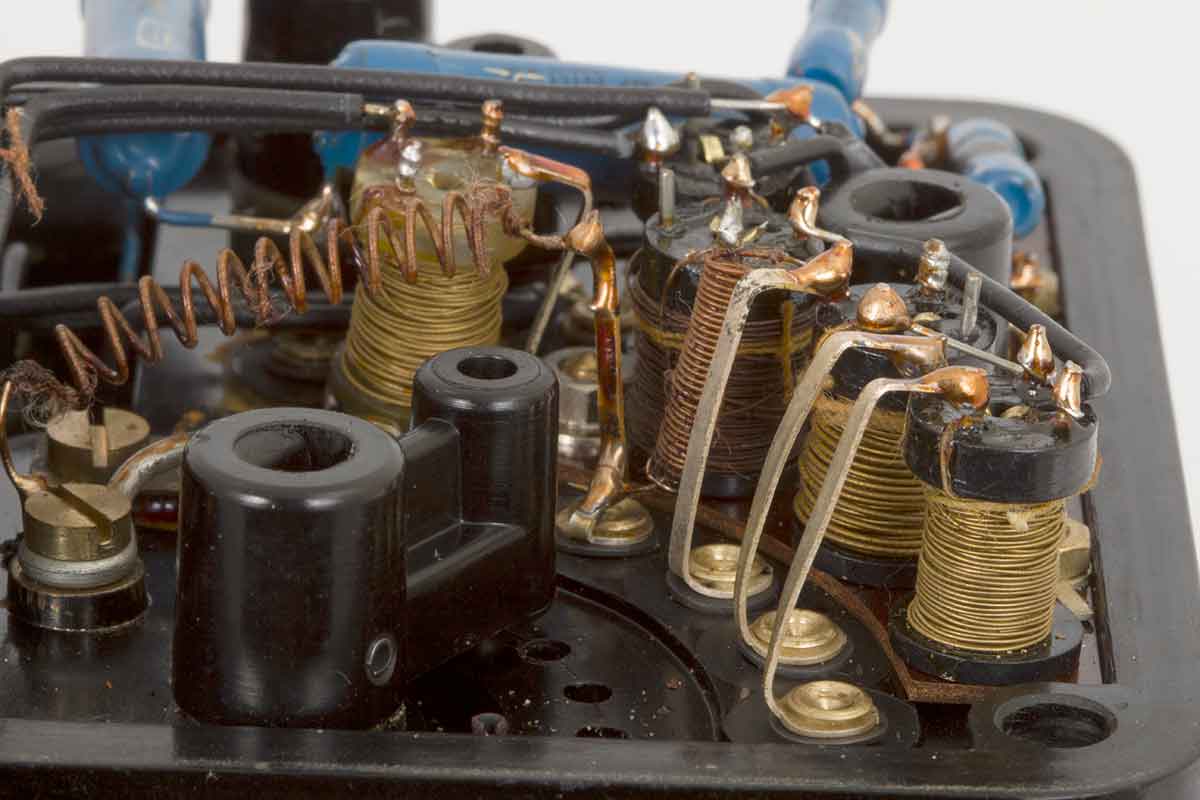

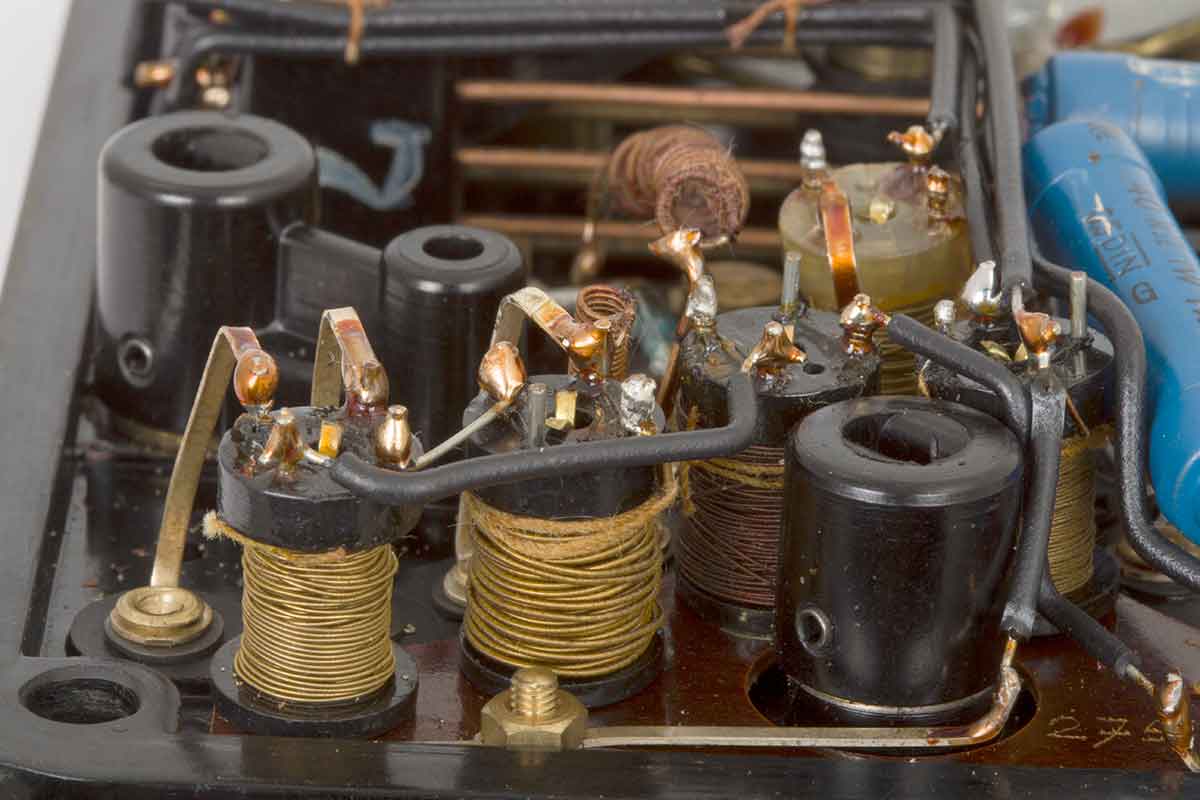

Daar zijn die Oostenrijkers aardig aan het wikkelen geweest.
Hier wat weerstanden van het spanningsmeet gedeelte.
