Norma milliampèremeter

Een milliampèremeter van de firma Norma. Mijn meettechnische kennis schiet hier te kort om te begrijpen wat je hier nu precies mee kunt doen. Ja wissel-stroom meten, maar waarom alle aanduidingen over milliHenry en Ohms bij de verschillende meetbereiken??

Ook hier weet DE specialist Roland mij te vertellen hoe dit in elkaar zit, een wetenswaardigheid die ik de bezoekers van deze pagina niet wil onthouden:

Dit soort meters werden gebruikt om (zeer) hoge stromen te meten met stroom-transformatoren, of stroom-tangen.
Een stroomtransformator, zit meestal standaard om de grote dikke leidingen in centrales en trafo-huisjes, voor het portable-werk gebruik je stroom-tangen.
Primair is zo'n ding bijvoorbeeld 50 of 2000 Amp.
Secundair altijd 60 mA, soms wat anders, zoals de andere standen 30, 120 of 300 mA
Vandaar ook de aanduiding van de impedantie die aangegeven is (bij 50Hz), die moet overeenkomen met de stroomtrafo, anders krijg je een foute aanduiding.
Je moet dan nog wel even rekenen 6000A/60mA, is 100.000x, dat moet je dan ook nog omrekenen met je schaal van 0-120.

Je hebt ook van die vierkante inbouw-stroom metertjes in schakelpanelen, b.v. 72x72 mm, die b.v. 4000 Ampere meten, die meten dat natuurlijk niet echt, dat werkt dus ook met een stroomtrafo, en een werkelijke meetwaarde van 60 mA AC.

Dit zou ook best een Siemsns & Halske kunnen zijn, mogelijk ook OEM product van een ander merk, maar ik heb hem niet zo snel kan vinden,
zoek maar eens op "messgeräte fuer stromwandler"  (Dat ga ik dus nog doen!!)



Dit is dan het instrument, het lijkt wel Engels, voor mijn gevoel alles op z'n kop.

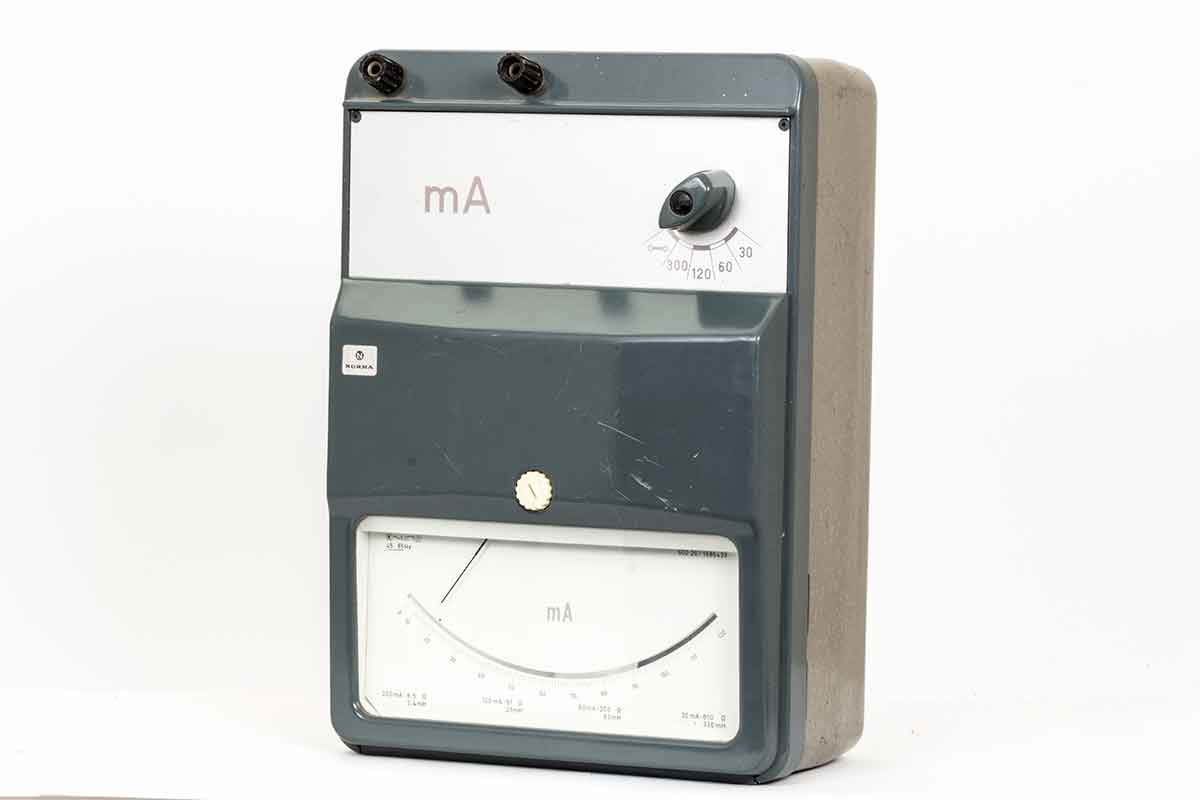

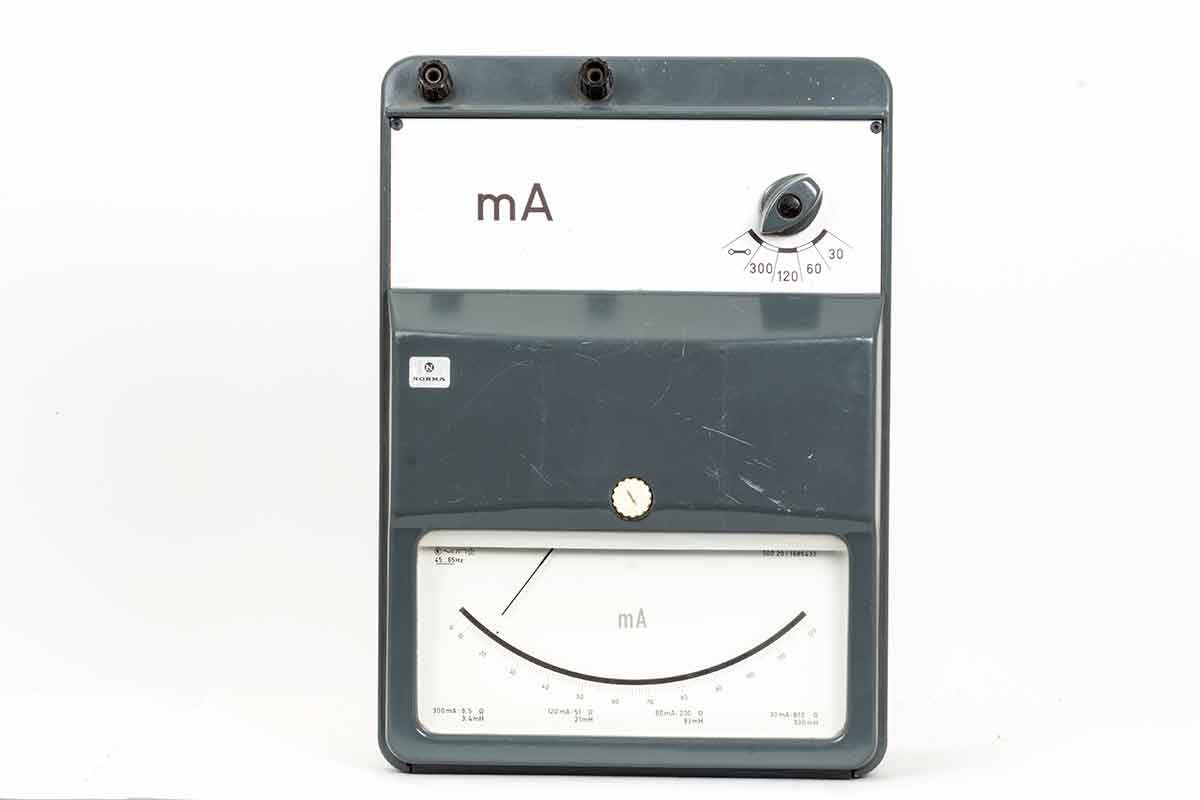

En zo kijk je er recht tegen aan. Een zak-mA-meterje, nee niet echt, zie de volgende afbeelding.

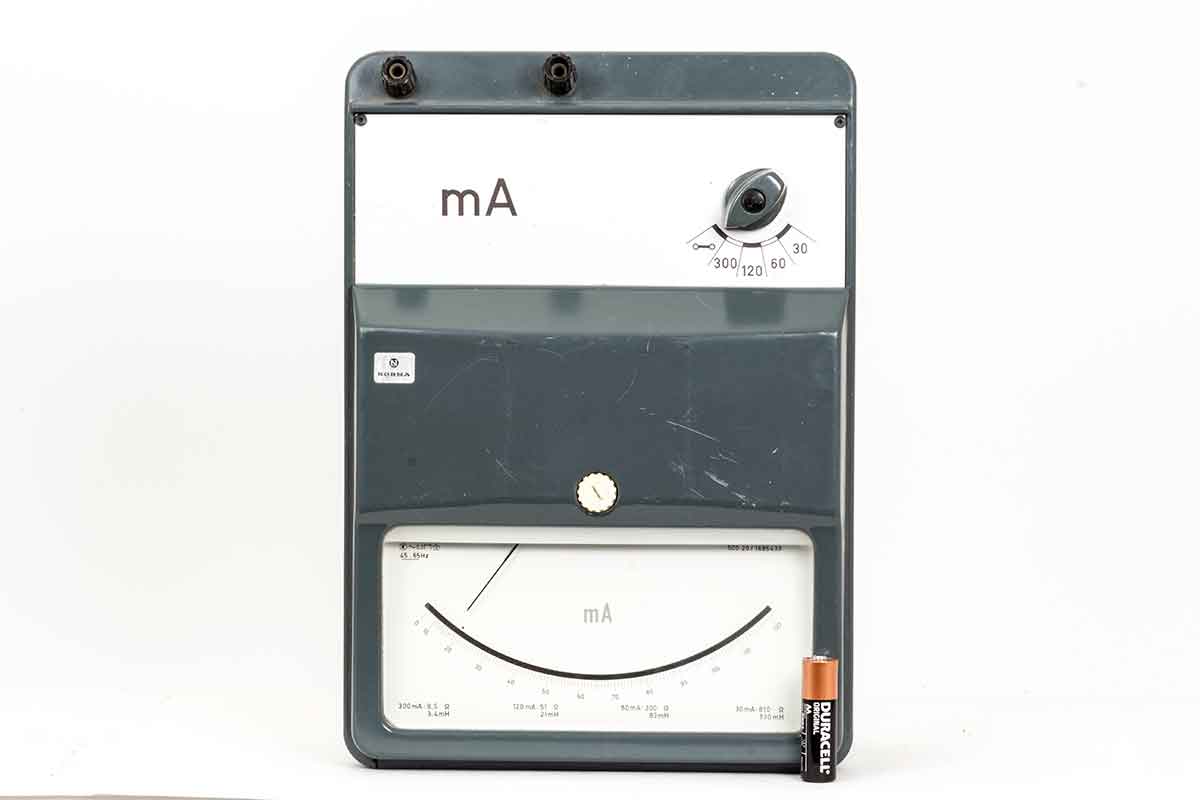

Als referentie een AA-batterijtje. De meter is ook vrij zwaar.

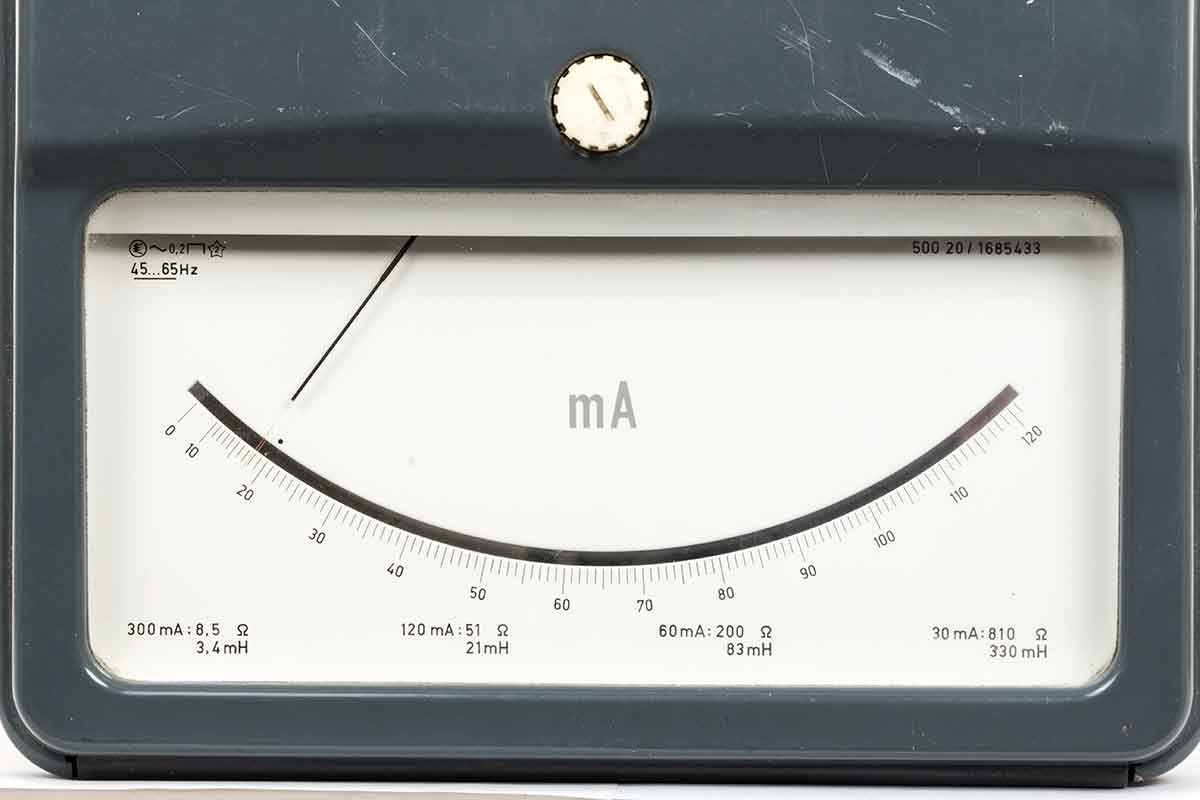

De schaal met de eigenschappen van de verschillende meetbereiken.

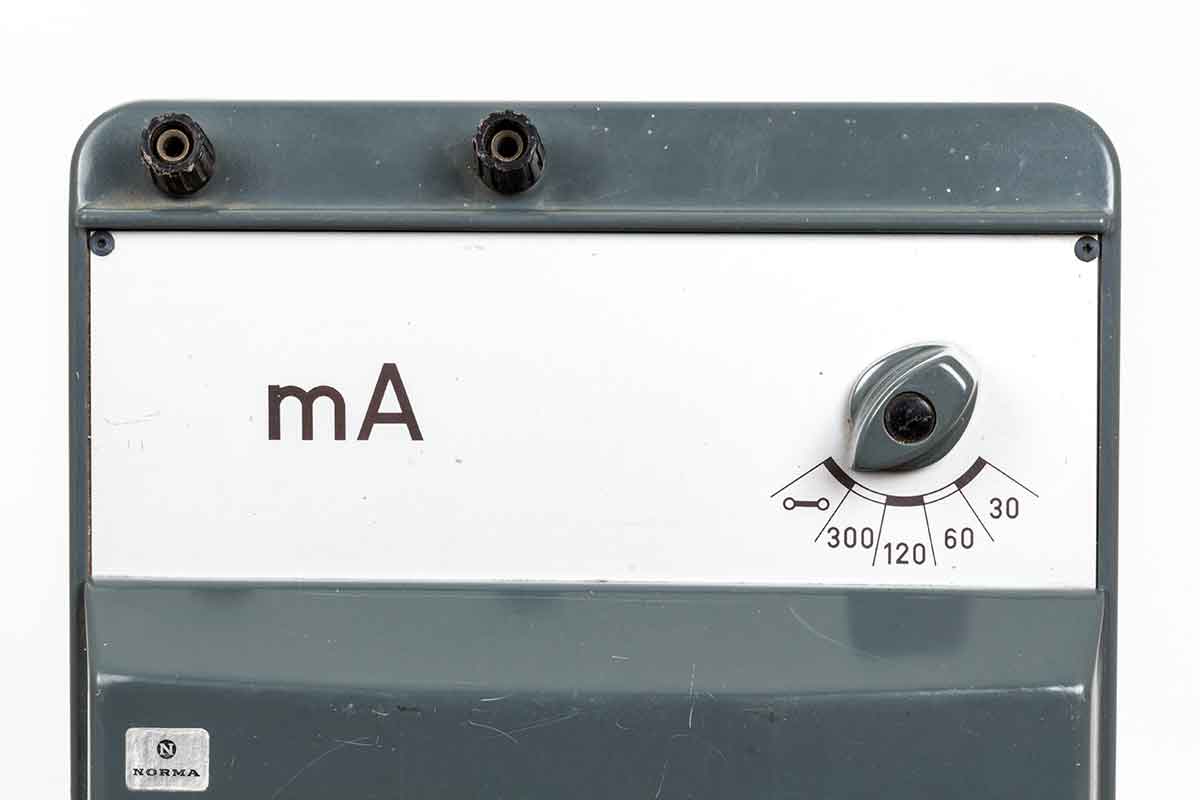

De bediening, het spreekt voor zich.

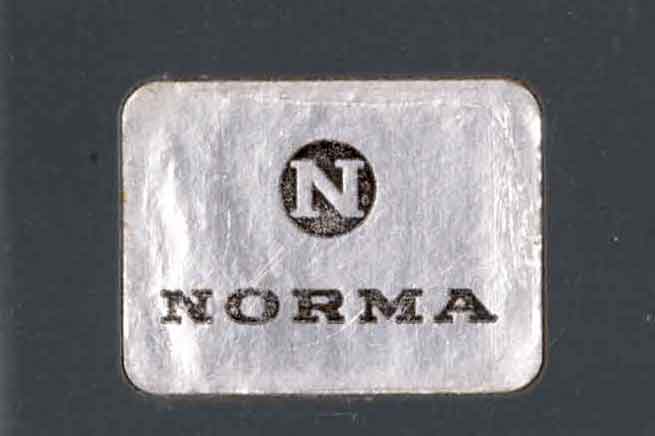

Dit alles gemaakt door de firma NORMA

.

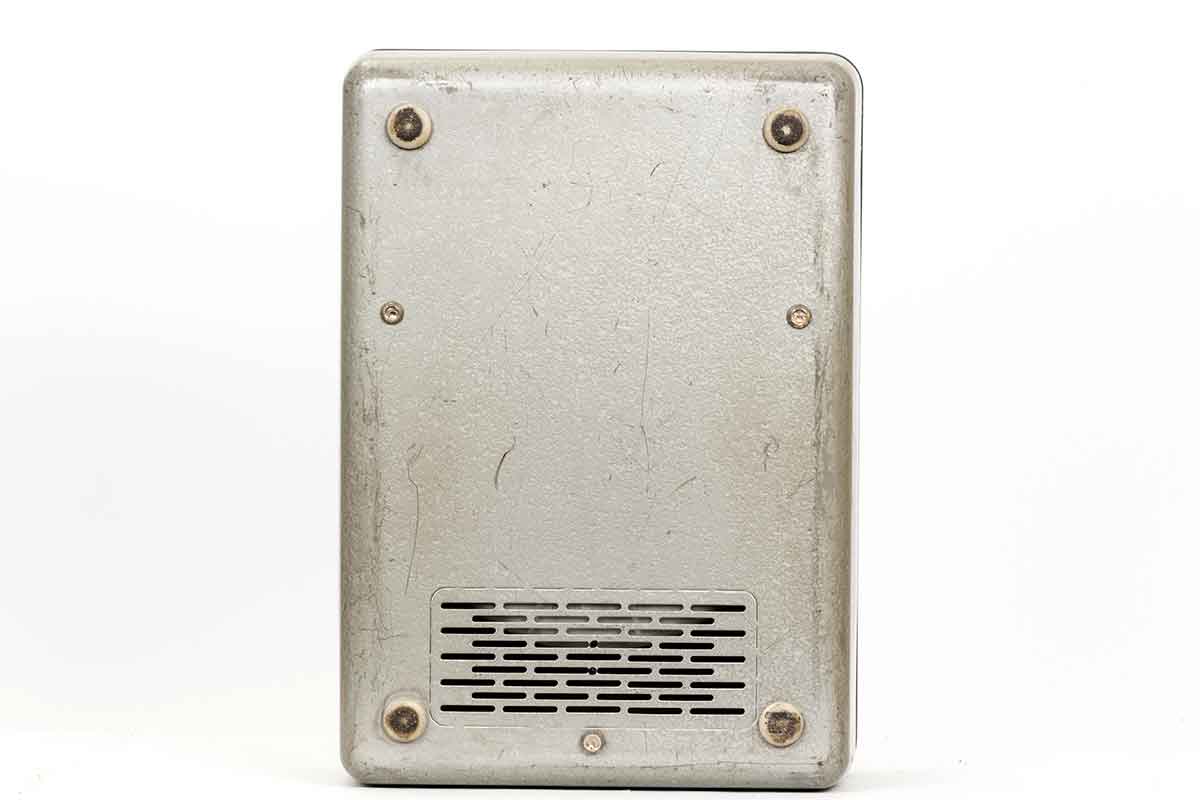

De achterzijde.

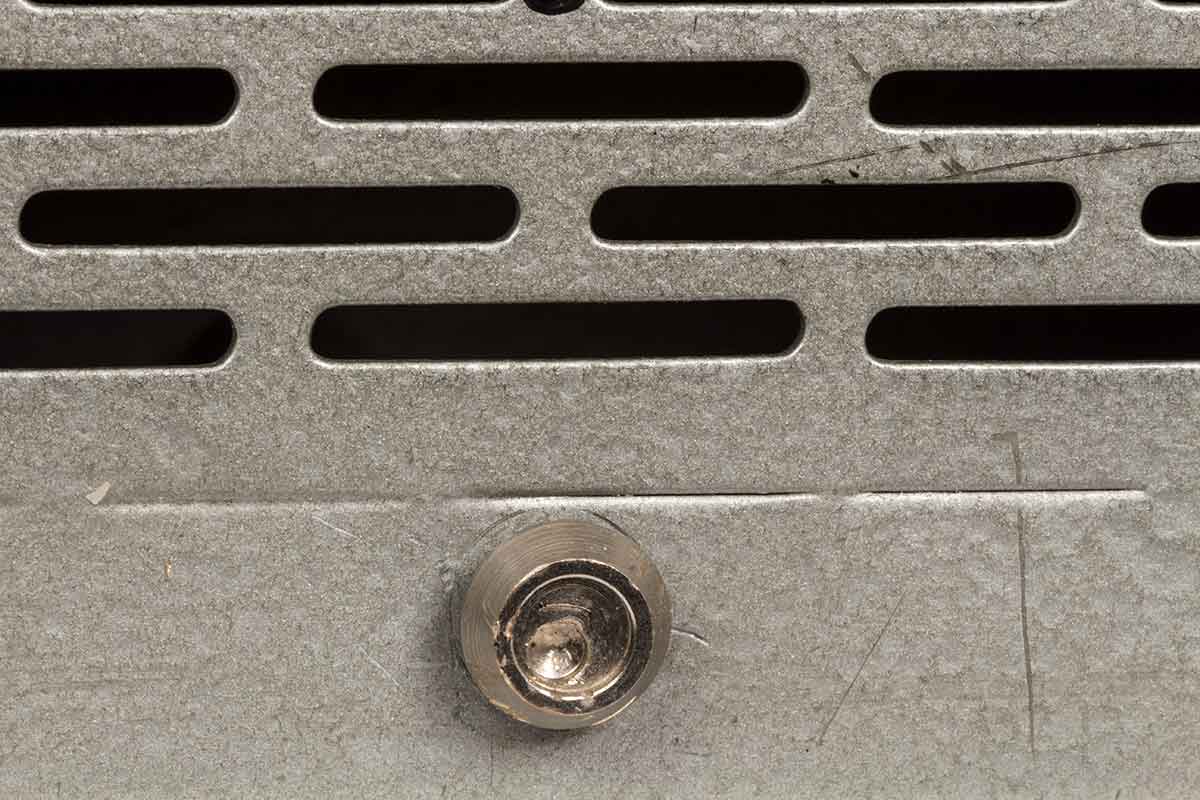

Met speciale anti-inbraak-schroeven. De schroevendraaier moet een ronde, in het kommetje passende punt hebben met een puntje dat in het kleine gat past.
Met een gewone combinatietang krijg je hem niet los omdat de schroef konisch toeloopt. Met een zijkniptang en wat geweld lukt het wel.

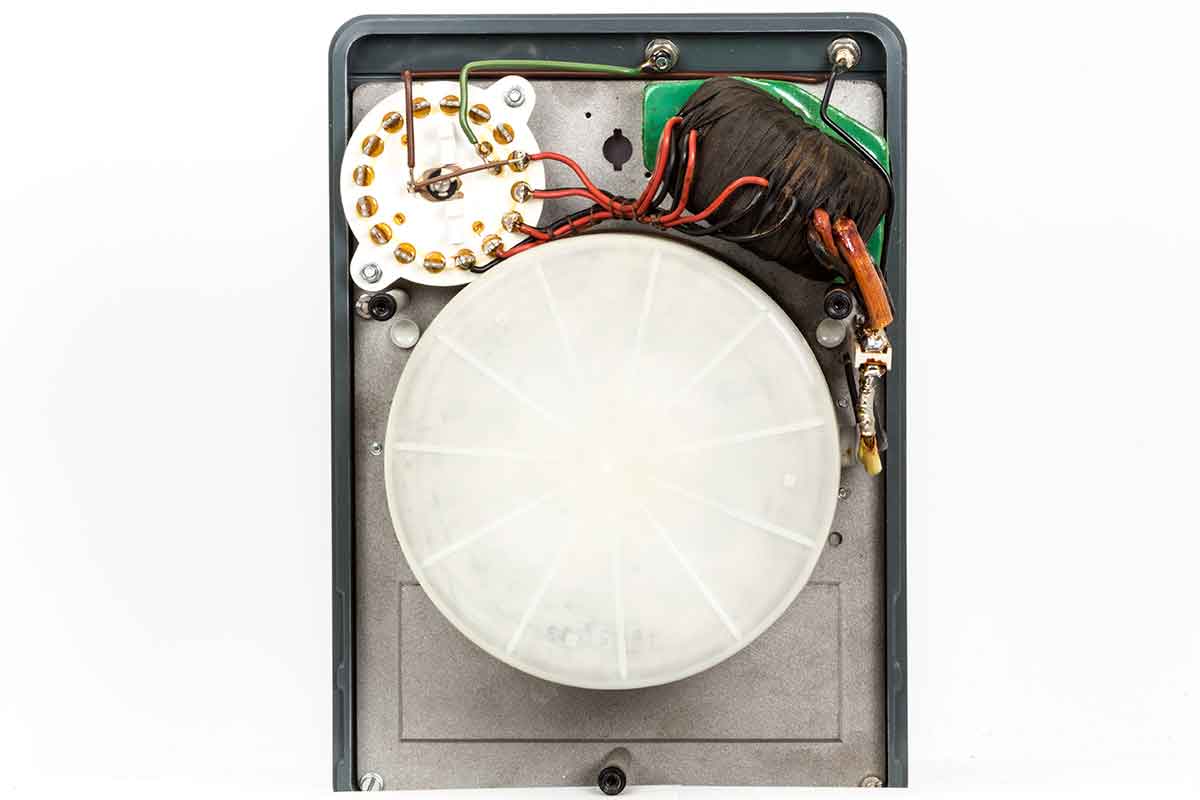

Onder de plastic kap bevindt zich het meetinstrument. Links de bereikschakelaar en rechts de bron van alle milliHenry's, een spoel op een ringkern.

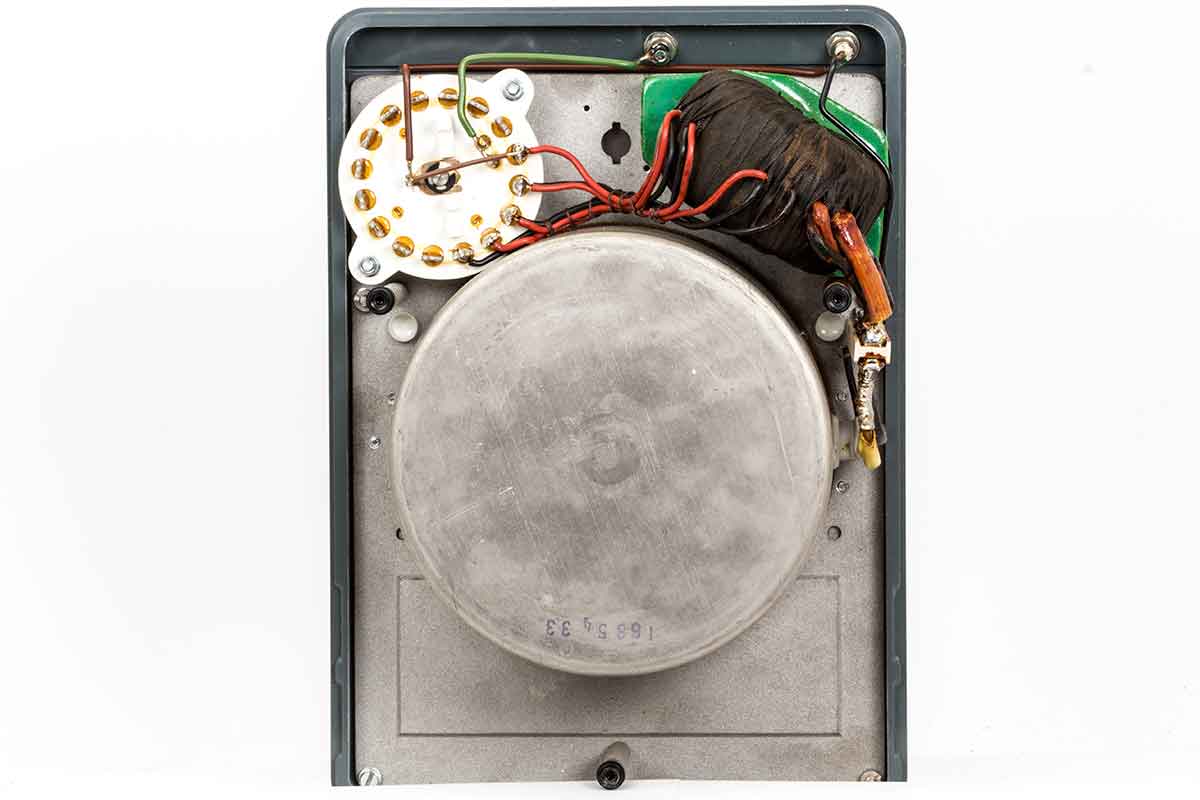

De plastic kap weg gehaald.

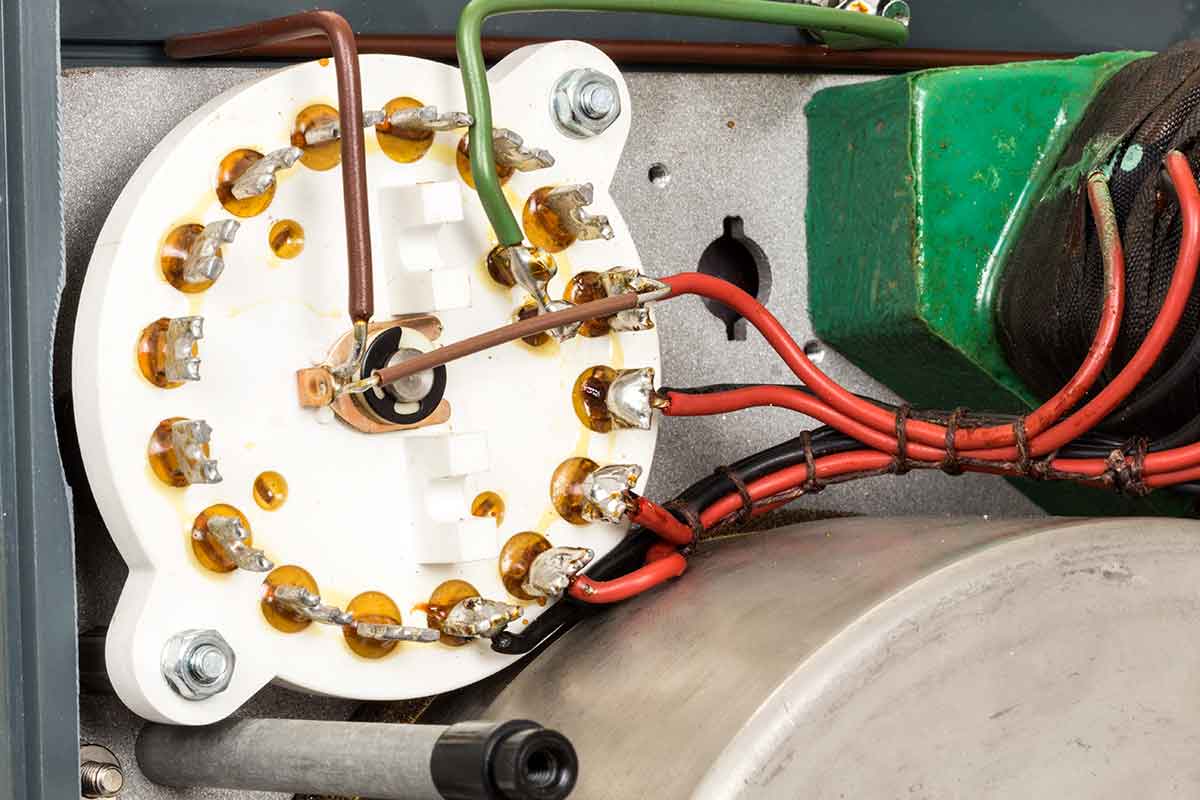

De schakelaar, ook van fors formaat. Rechts de spoel.

Nogmaals de schakelaar.

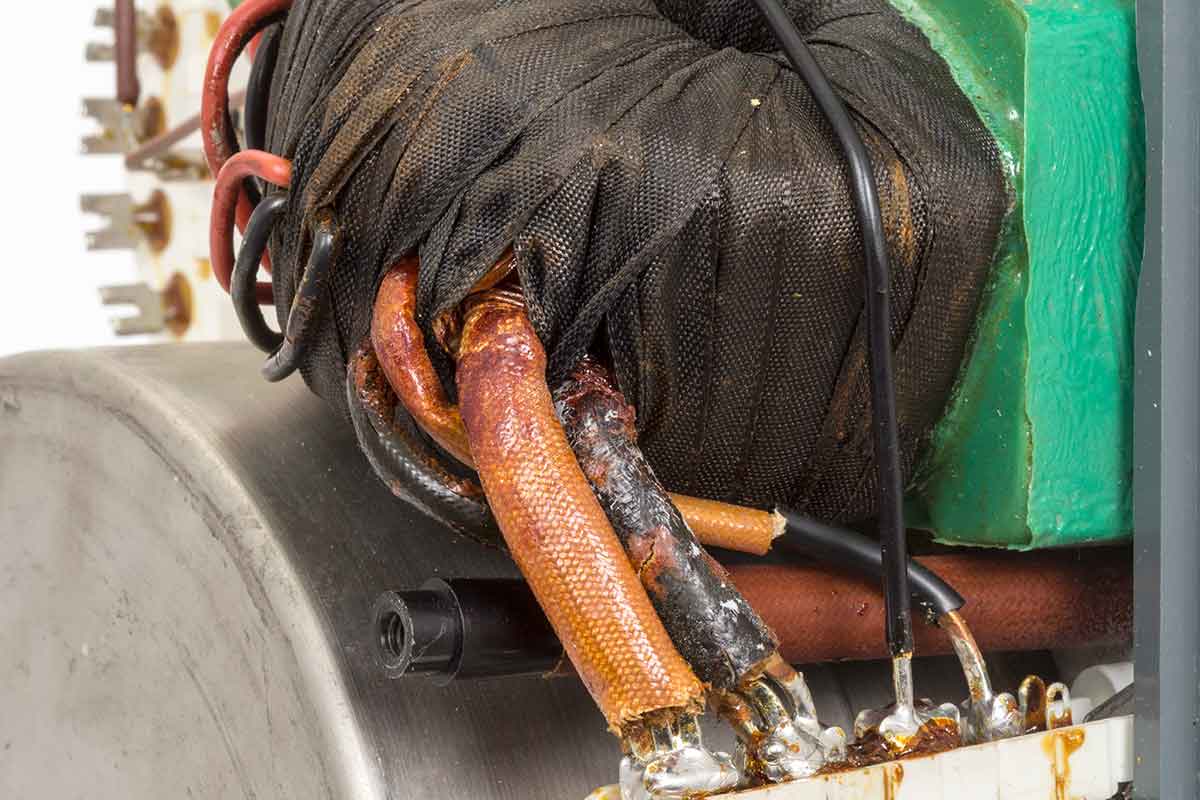

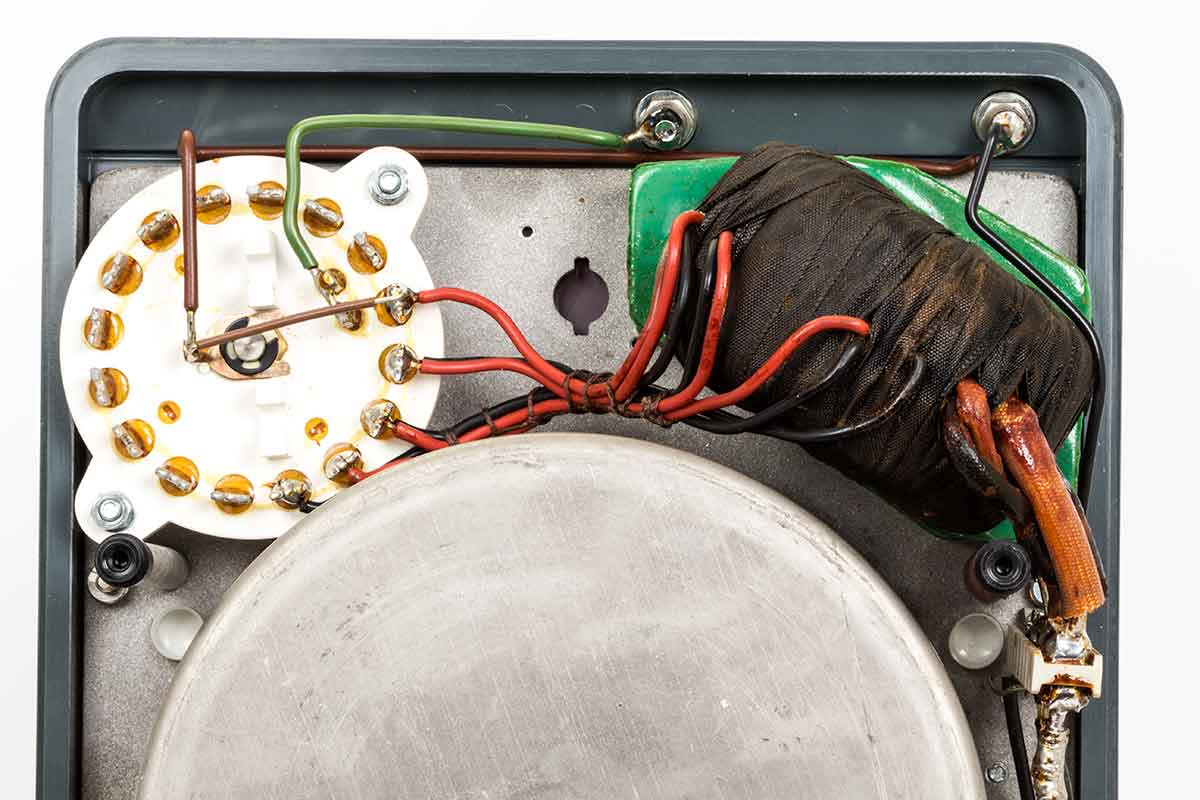

En hier is de spoel te zien met de aftakkingen.

Aan het soldeerwerk zou je zeggen dat het meer om een Ampèremeter gaat dan om een milliAmpèremeter.

Wie kan mij uitleggen waar dit apparaat werd toegepast??????? Zie boven aan de pagina !!!
