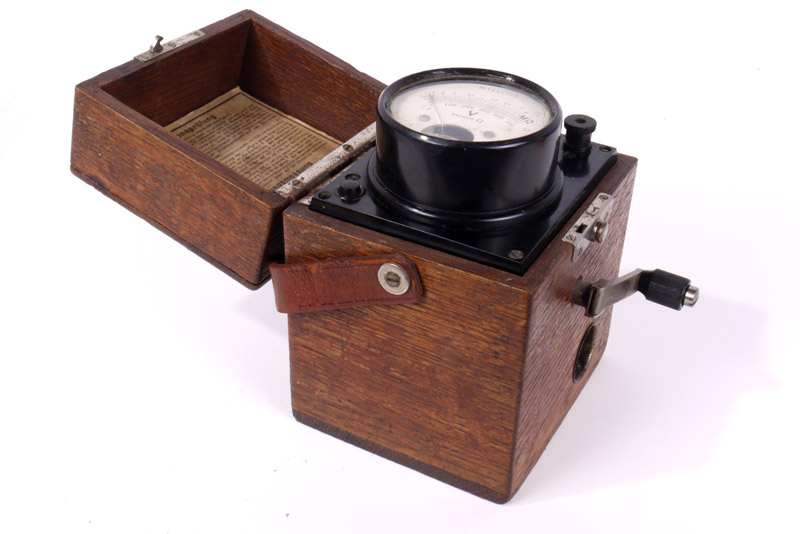

Een Megger van een onbekende Duitse fabrikant.
Het instrument kan gebruikt worden als isolatie-tester met een testspanning van 500 Volt. Dit wordt bereikt door met een DC-generator een spanning van ca 500 Volt op te wekken. Dit gebeurt met een slinger die een generator aandrijft. Verder kunnen ook gelijkspanningen worden gemeten met dit oude precisieapparaat.
Zijaanzicht van het instrument.

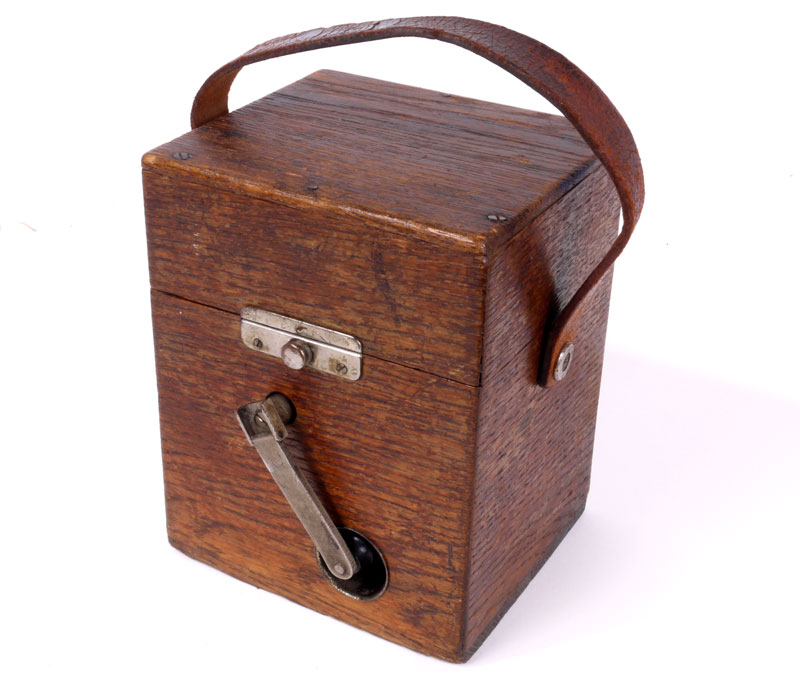

De gesloten houten kast met het opgeborgen zwengelhandvat.

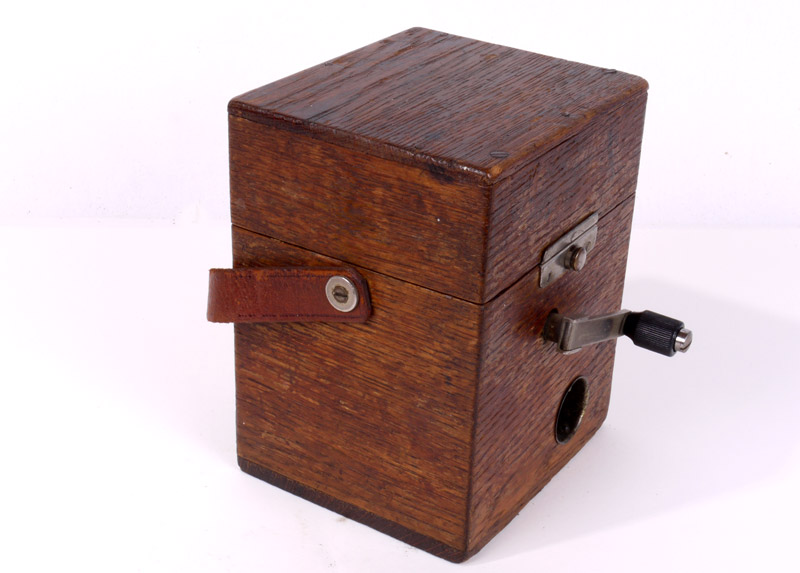

Op deze foto is de uitgestoken zwengel te zien.

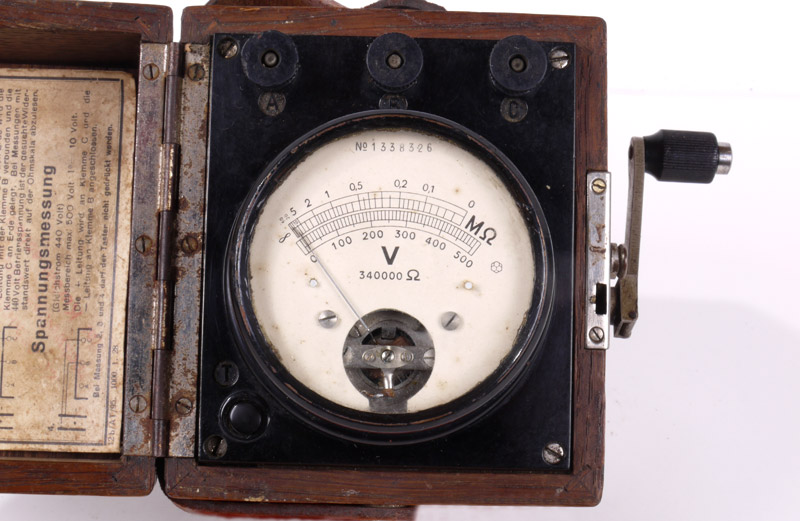

De meter met de drie aansluitpunten A, B en C.

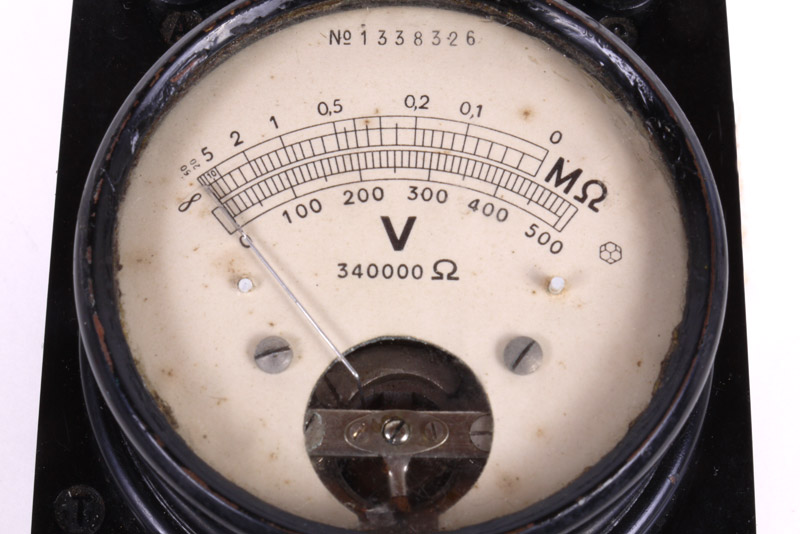

Een blik op de meterschaal, hier op is tevens te zien welke meetbereiken het toestel heeft.

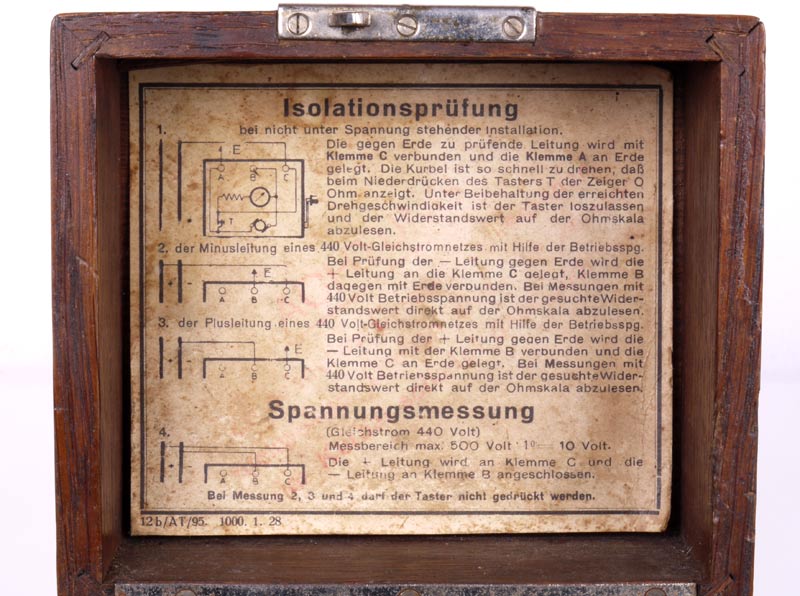

Aan de binnenkant van het deksel is de gebruiksaanwijzing bevestigd.

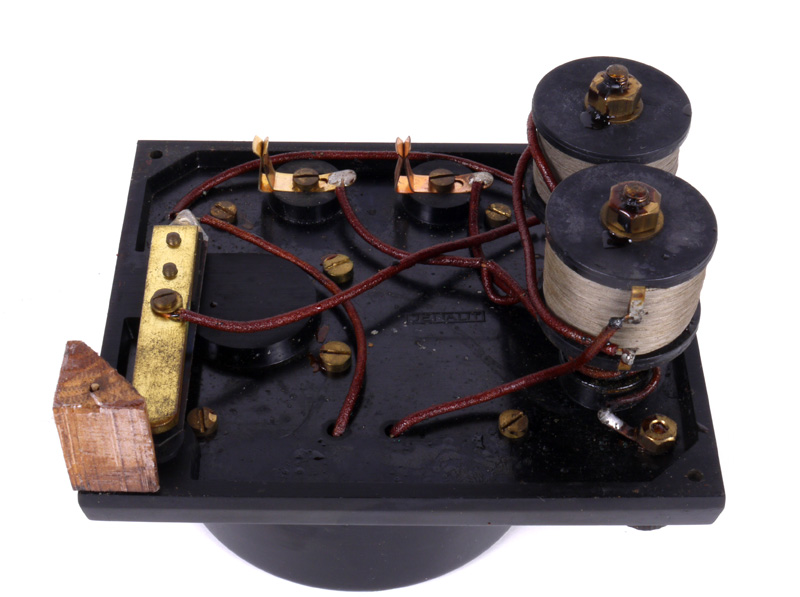

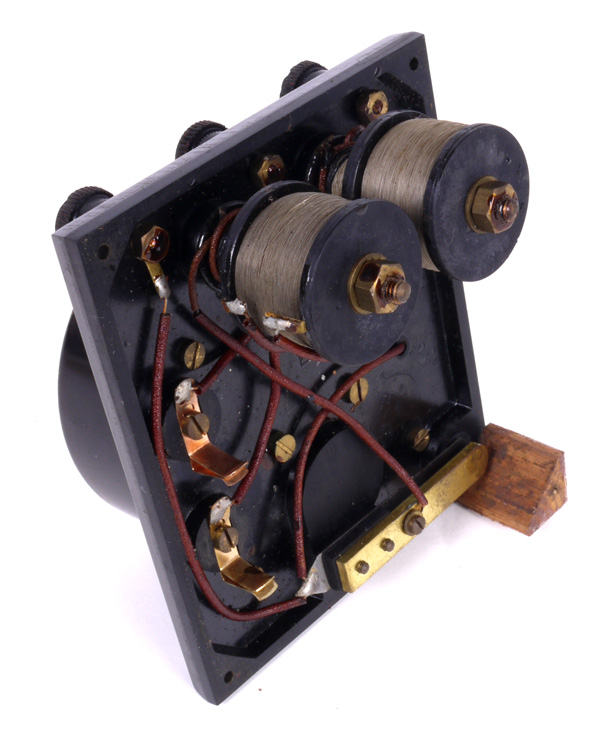

Het binnenwerk, boven, midden de twee kontakten die verbinding maken met de dynamo.
Onder is ook de drukschakelaar te zien.

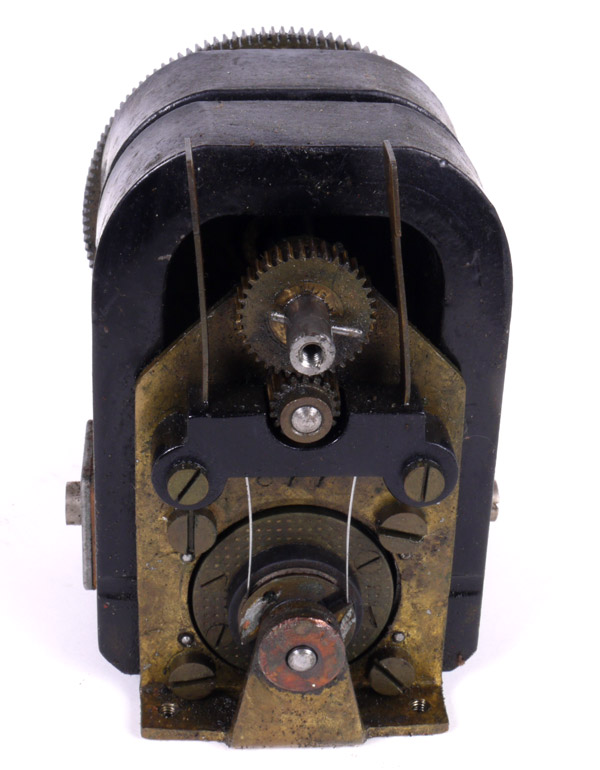

De generator, het bovenste tandwieltje drijft de kleinere, eronder, aan. Deze is weer verbonden met het grote tandwiel aan de achterzijde. De twee rechtopstaande pennen zijn de kontakten voor het meetinstrument.

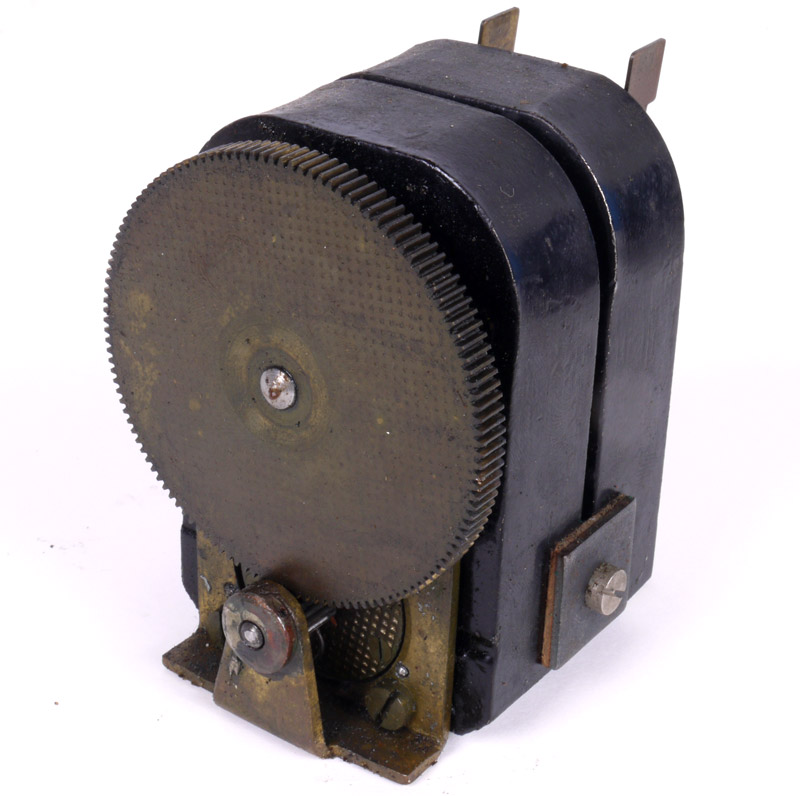

De achterkant met het grote tandwiel, dat onder weer een klein wieltje aandrijft met de rotor van de generator. De zwarte hoeven zijn van de permanente magneet.
Op geen enkel onderdeel staat een aanwijzing over de herkomst van deze Megger, misschien weet iemand waar deze vandaan komt ???
