De "Original Gossen Mavometer". De firma Gossen is heel bekend om zijn hoogwaardige meetinstrumenten. Deze, heel vroege uitvoering is waarschijnlijk ook heel goed geweest. De huidige staat van het instrument is wat vreemd en verder ontbreekt alle toebehoren.

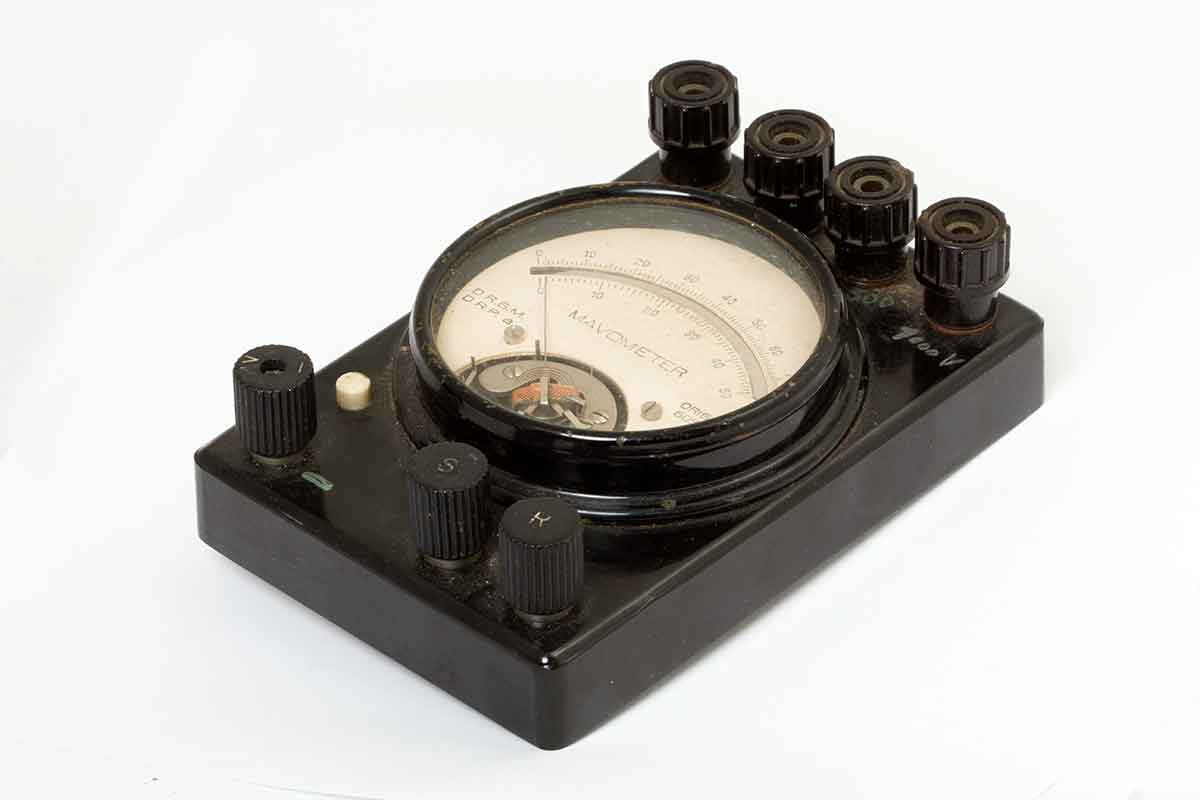

Dit is het instrument. In tegenstelling tot de beelden van de oude instrumenten, heeft deze vier bussen aan de bovenzijde en een met de hand geschreven functie.

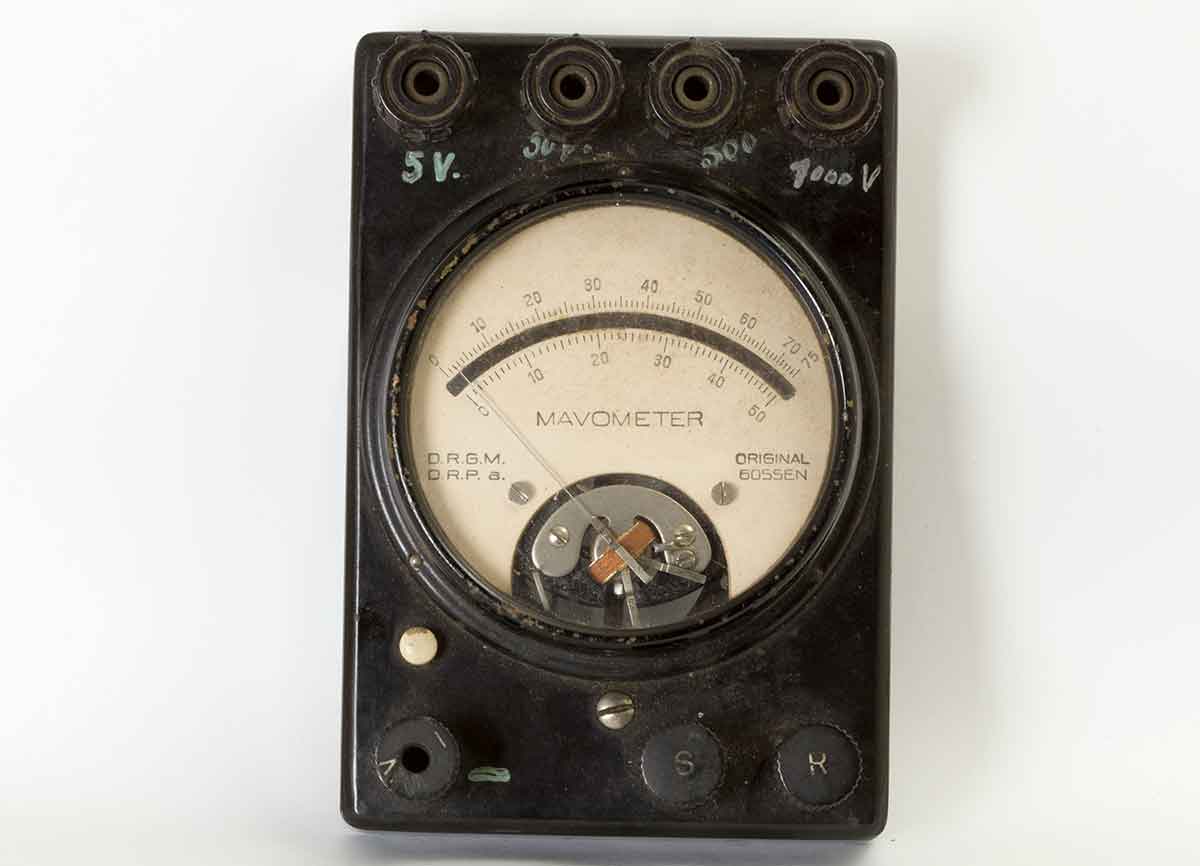

Op deze afbeelding is dat nog duidelijker te zien.

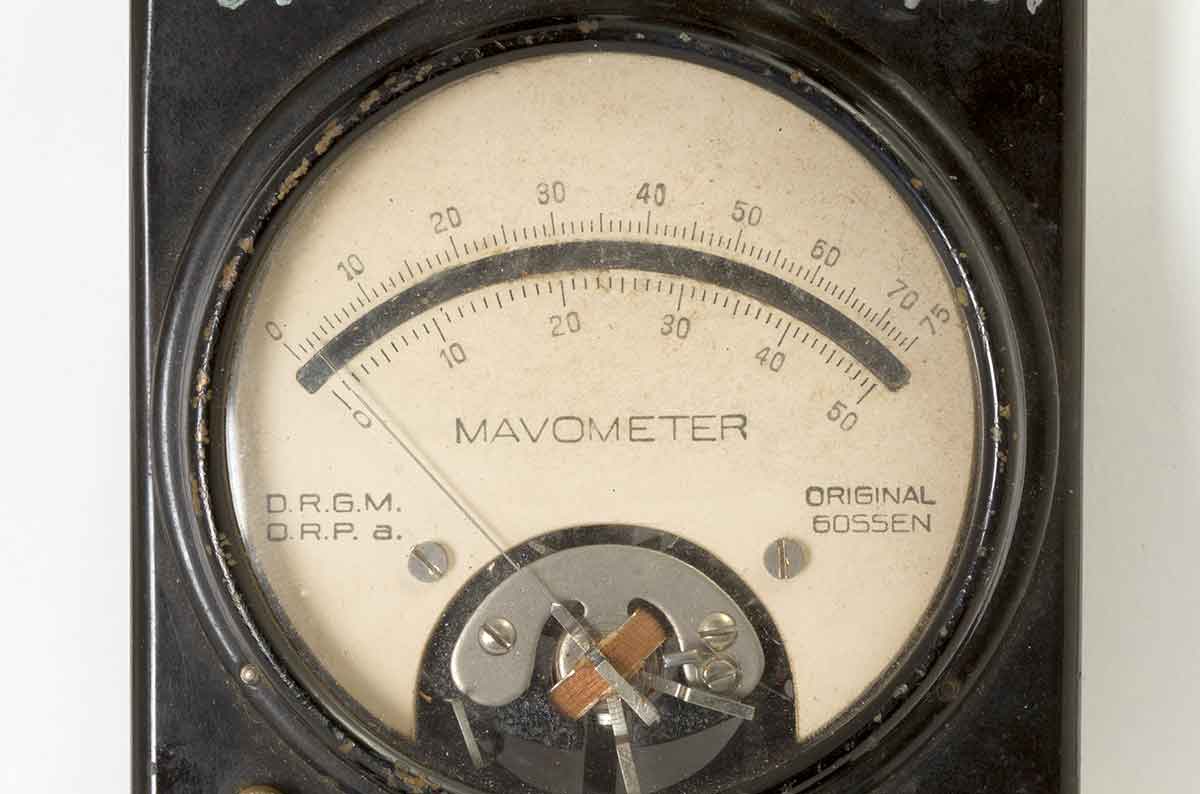

De schaal van de meter. DRGM betekent "Deutsches Reichsgebrauchsmuster", een soort patent en ORP a. : waarschijnlijk het zelfde maar dan voor Oostenrijk, ik weet het niet.

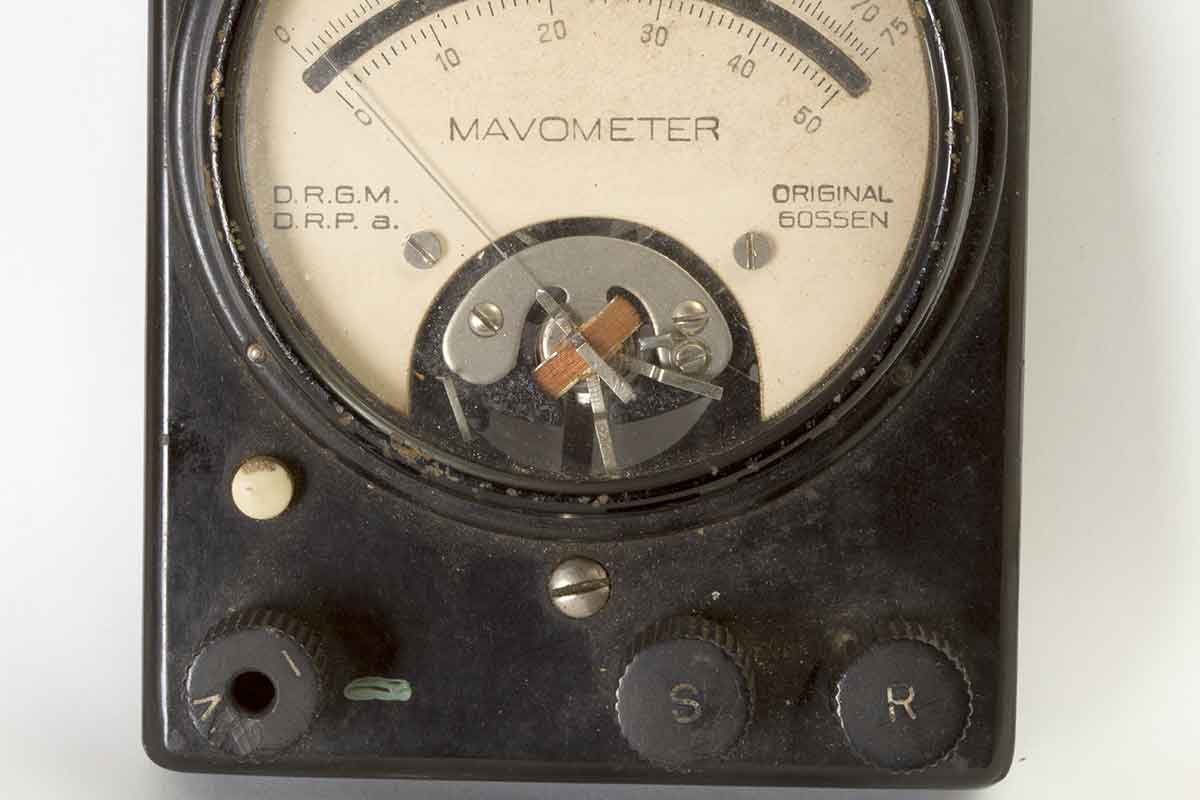

De onderste aansluitbussen. Het witte knopje is een drukschakelaar.

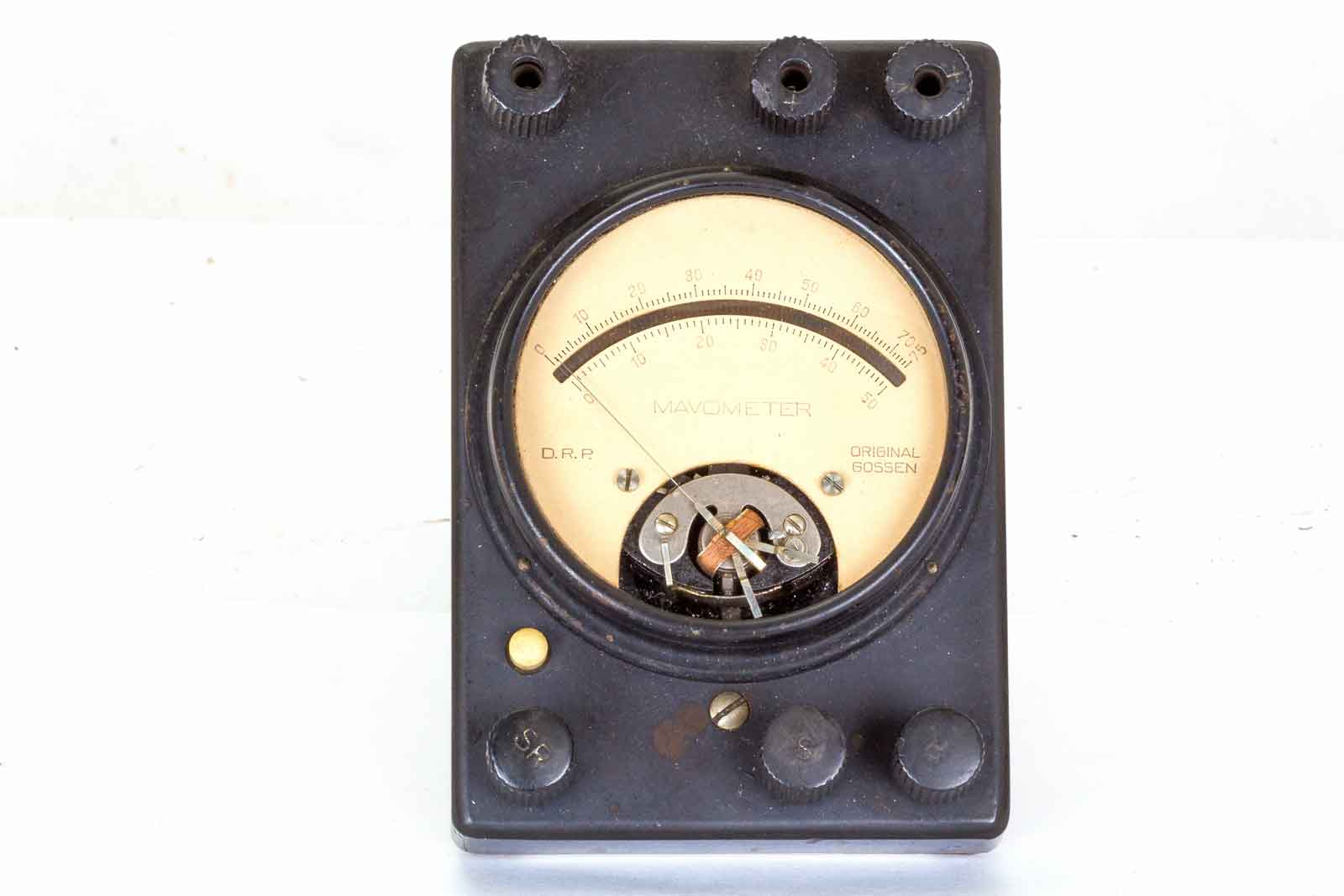

Een tweede instrument, alleen DRP.

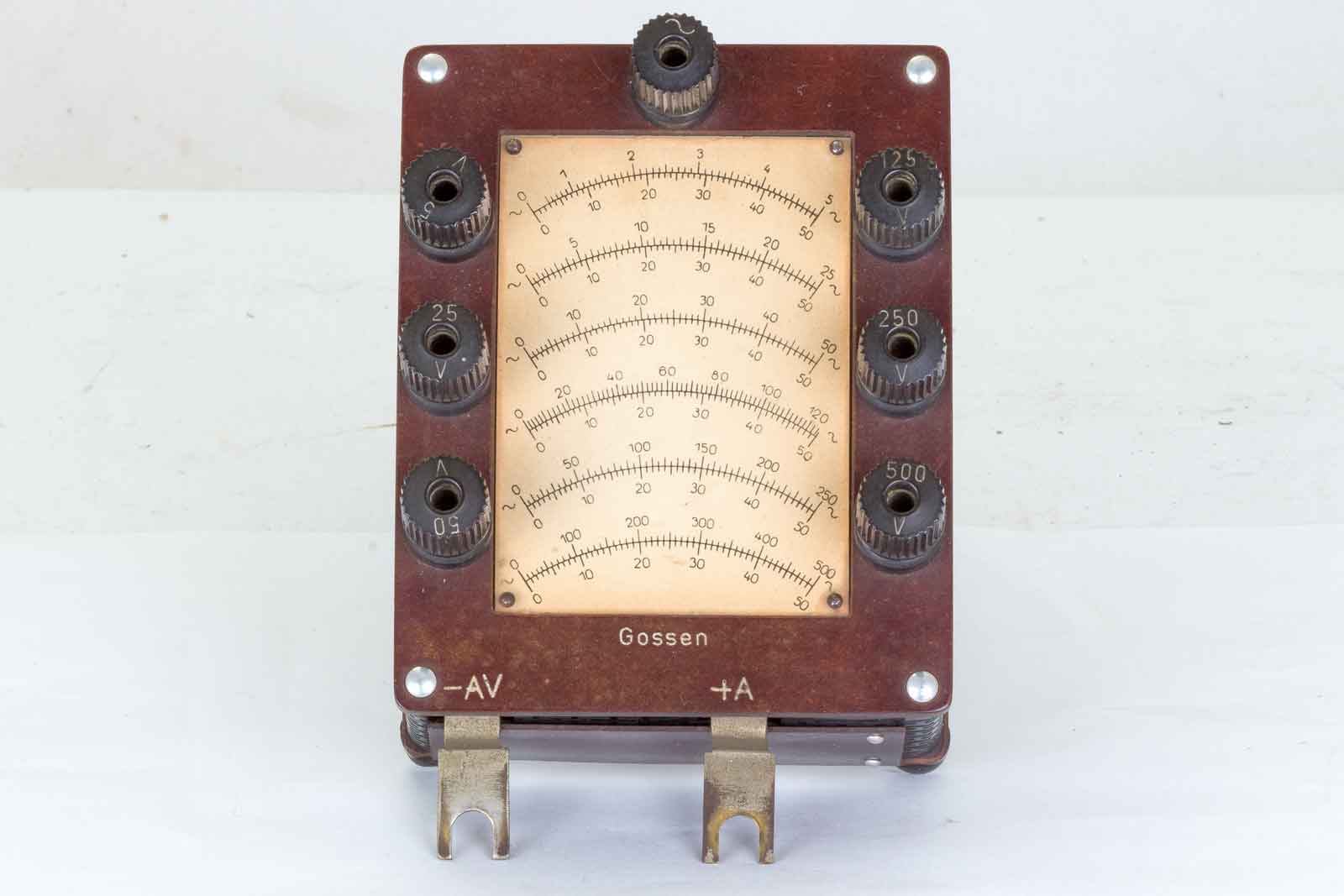

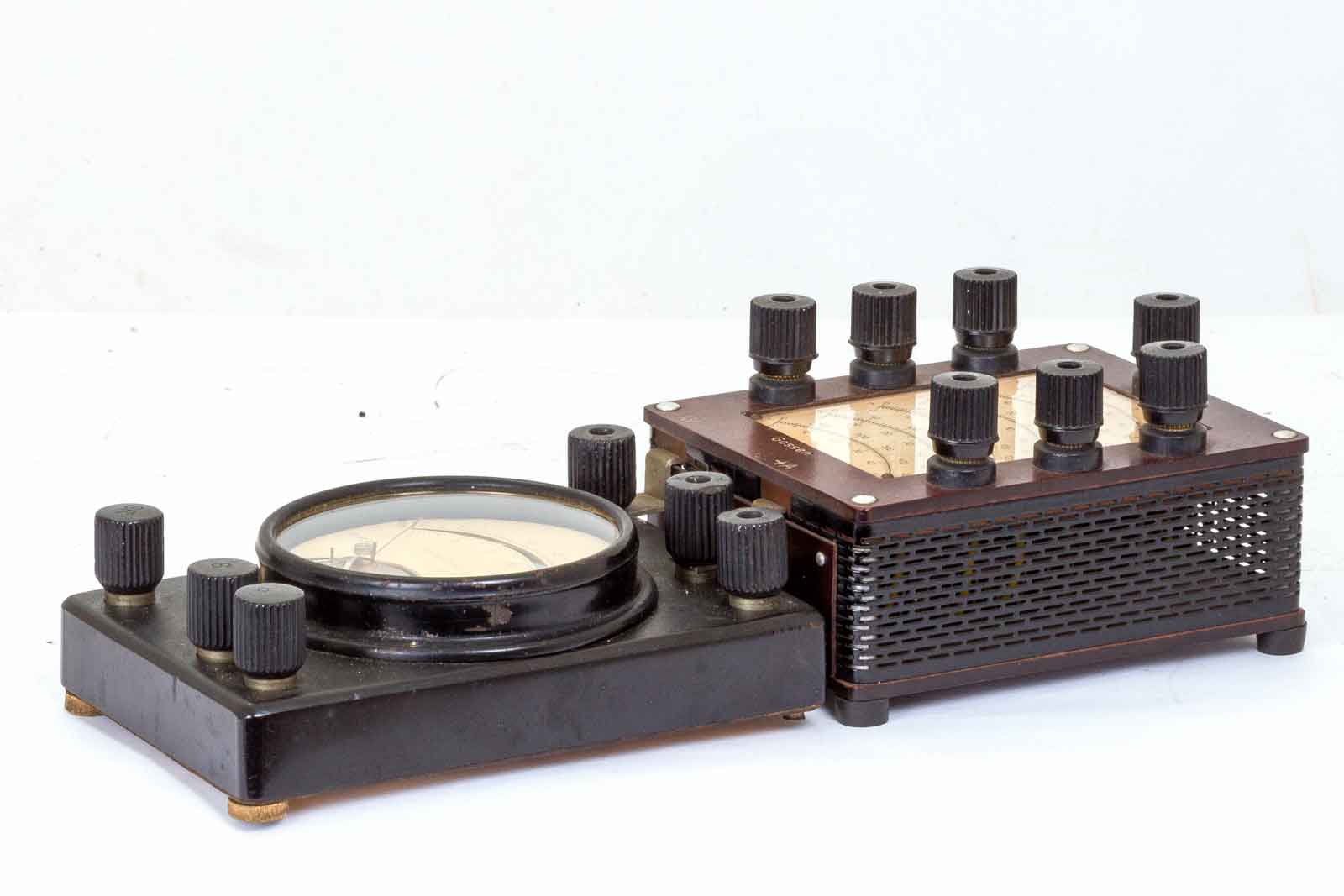

De uitbreiding met een wisselspannings-meter.
De schalen behoren bij de bijbehorende bussen, de middelste aan een kant en dan nog in een bus een tweede meetsnoer prikken, mogelijkheden van 5 t/m 500 Volt AC. Op de bijbehorende schaal is de waarde dan af te lezen.

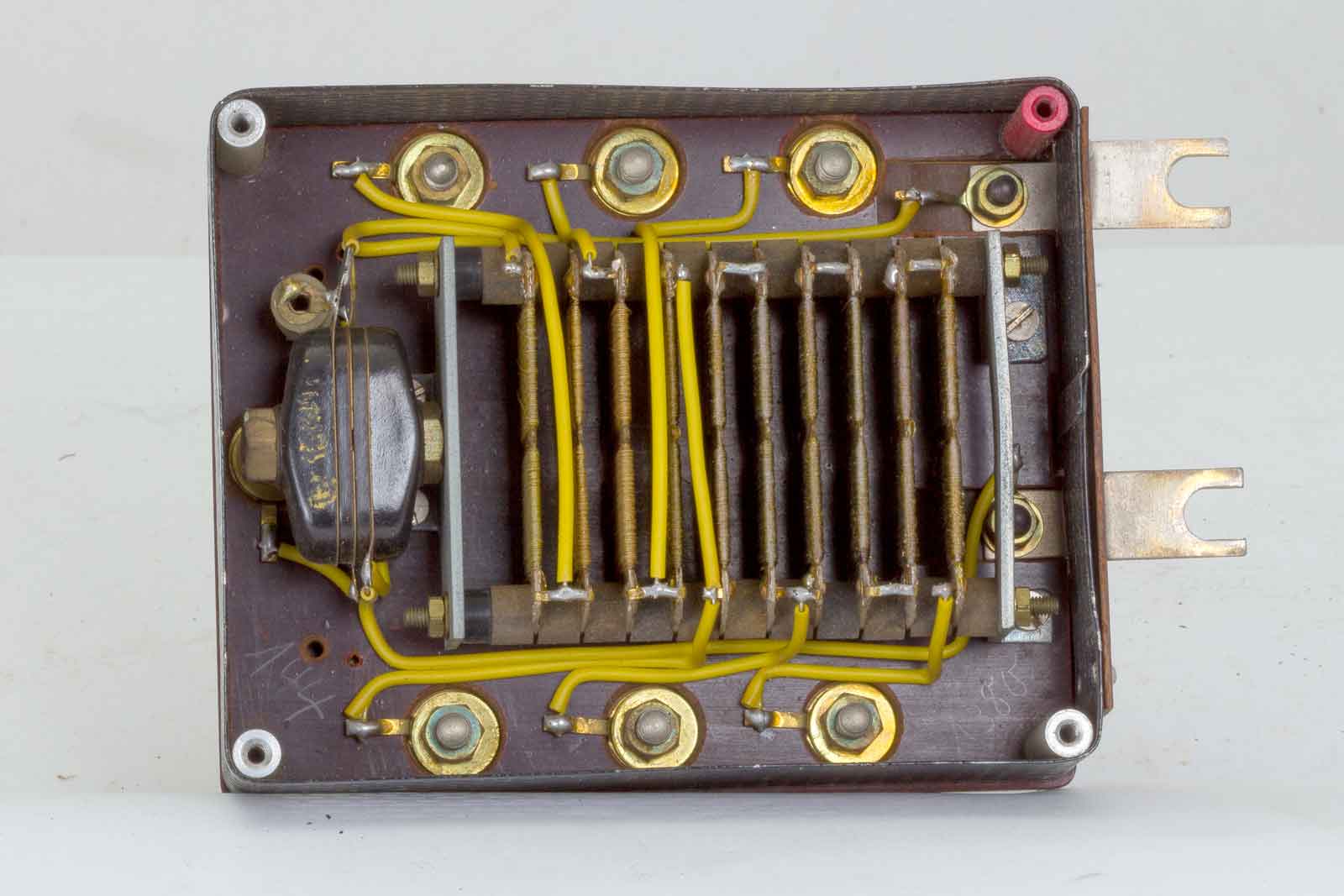

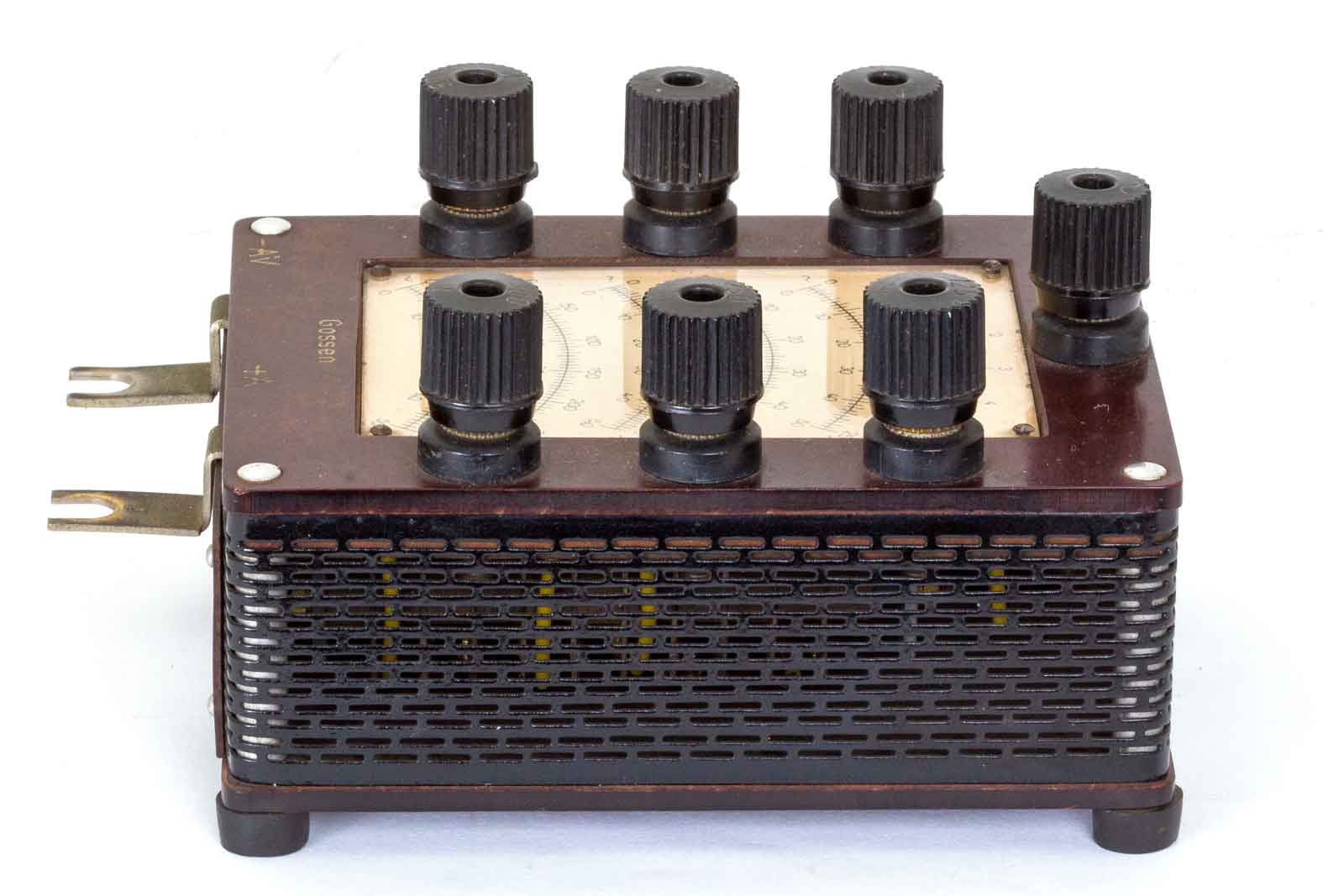

De hele zaak is onder gebracht in een goed geventileerd kastje.

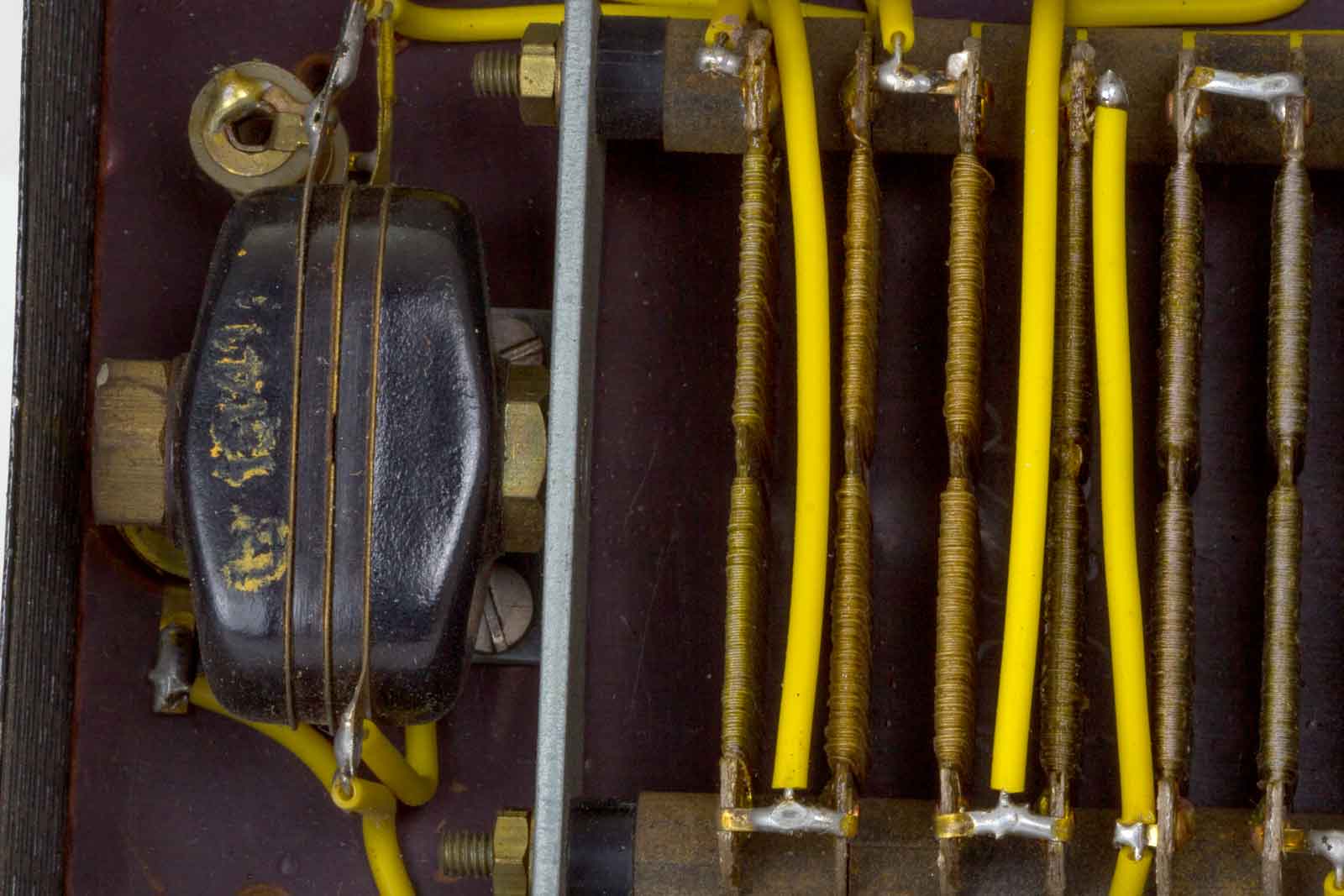

Op deze afbeelding is een draadgewonden spanningsdeel-weerstand te zien. De aftakkingen gaan steeds naar de verschillende bussen.
Links de bruggelijkrichter.

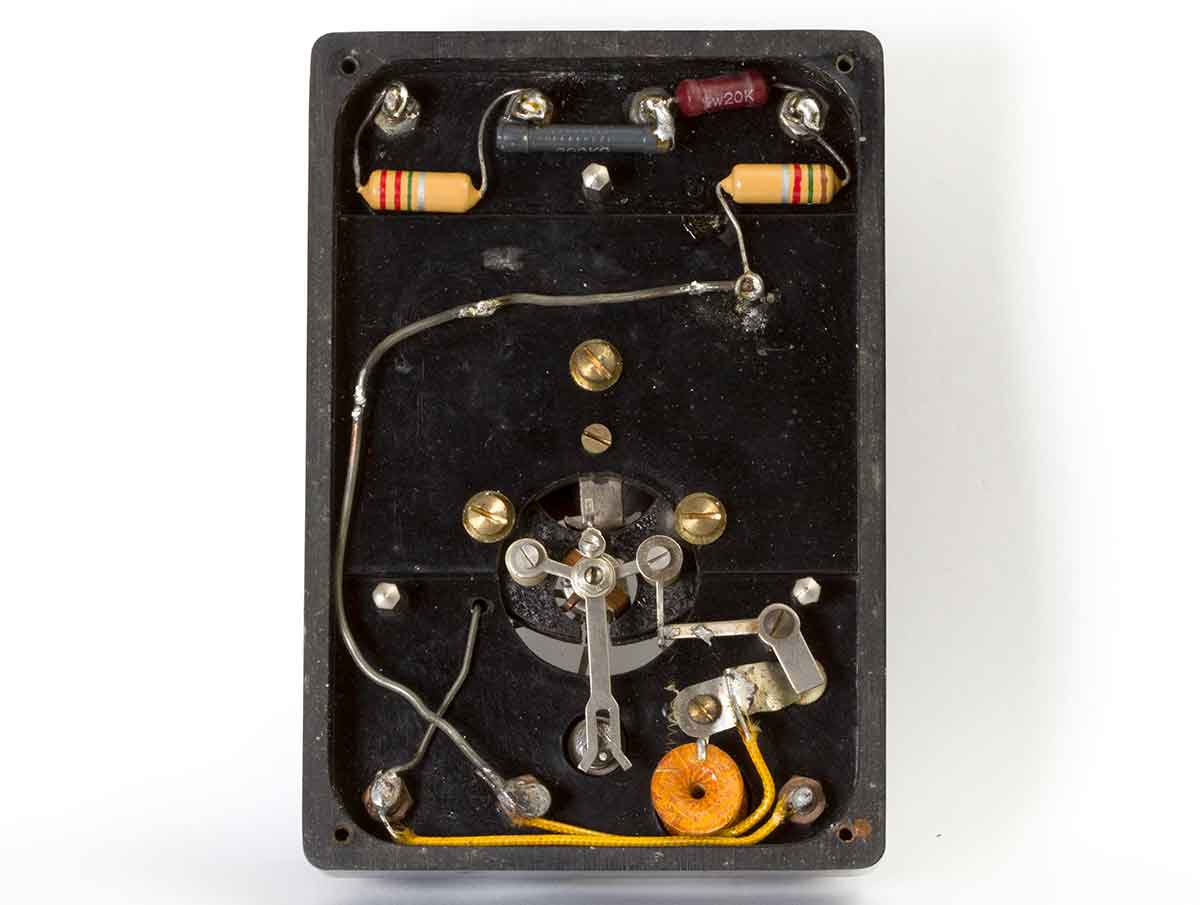

Binnenwerk, ik geloof niet dat de bovensteweerstanden origineel zijn.

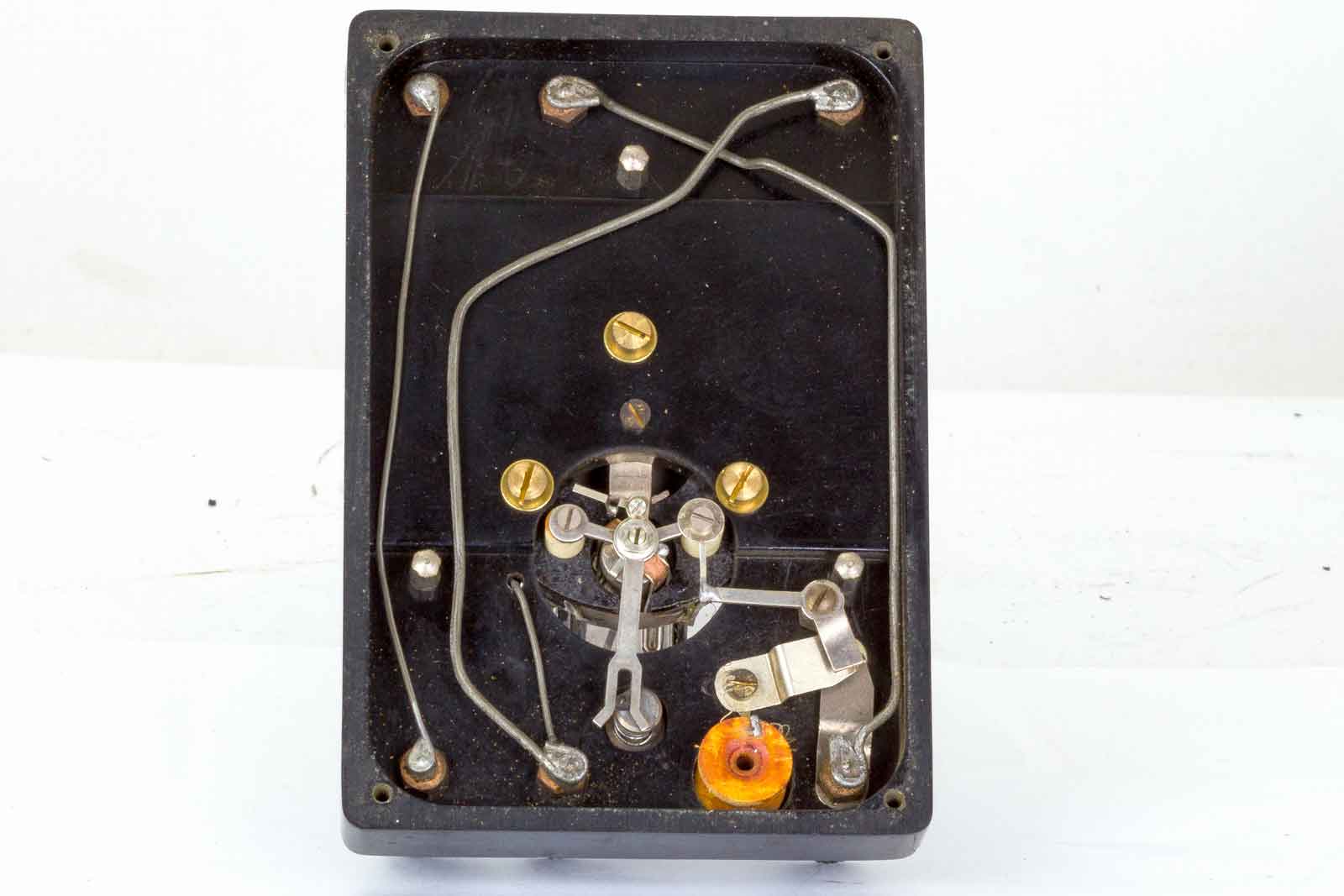

Zo ziet het er in een originele uitvoering uit.

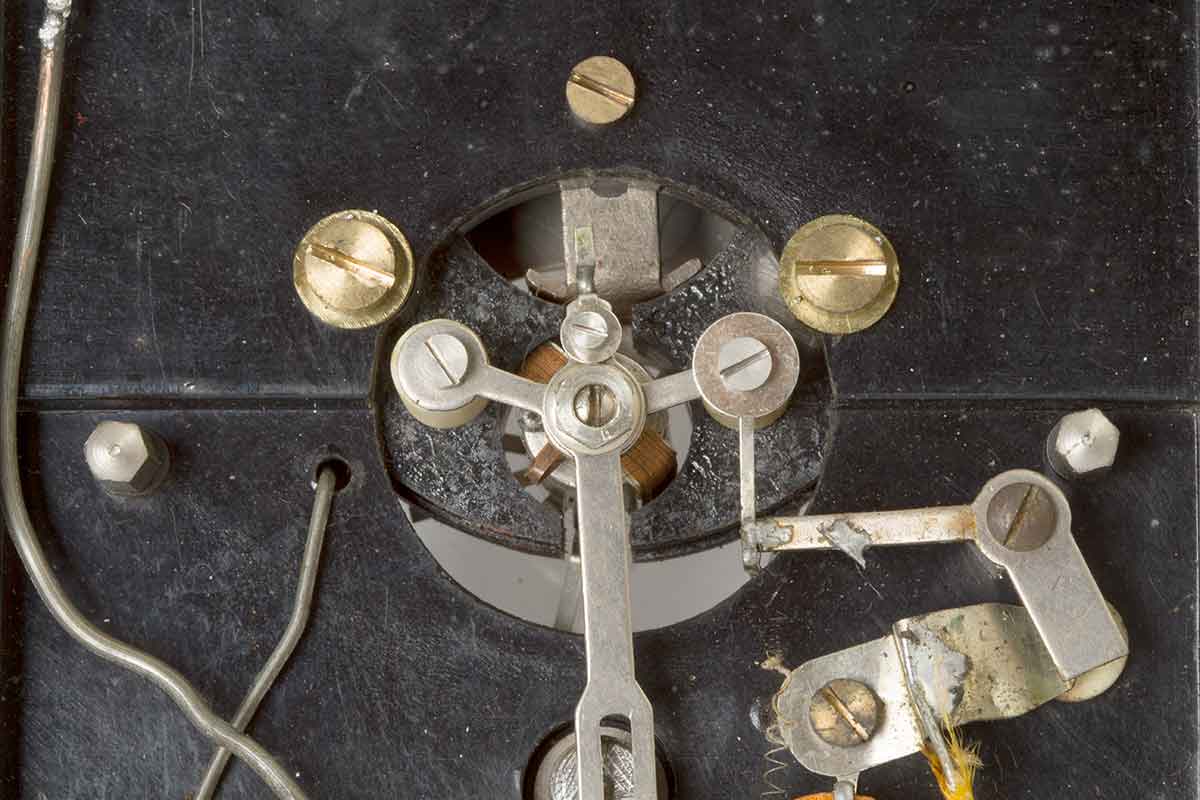

De draaispoel met rechts de contacten van de witte drukknop-schakelaar.

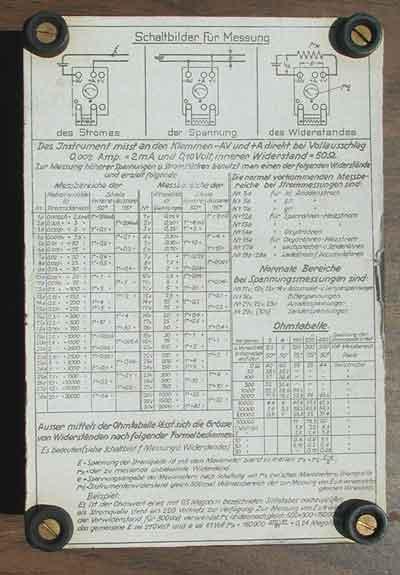

De onderplaat, de mijn ewas helemaal niet leesbaar, deze gedeeltelijk en hier onder een Frans exemplaar.

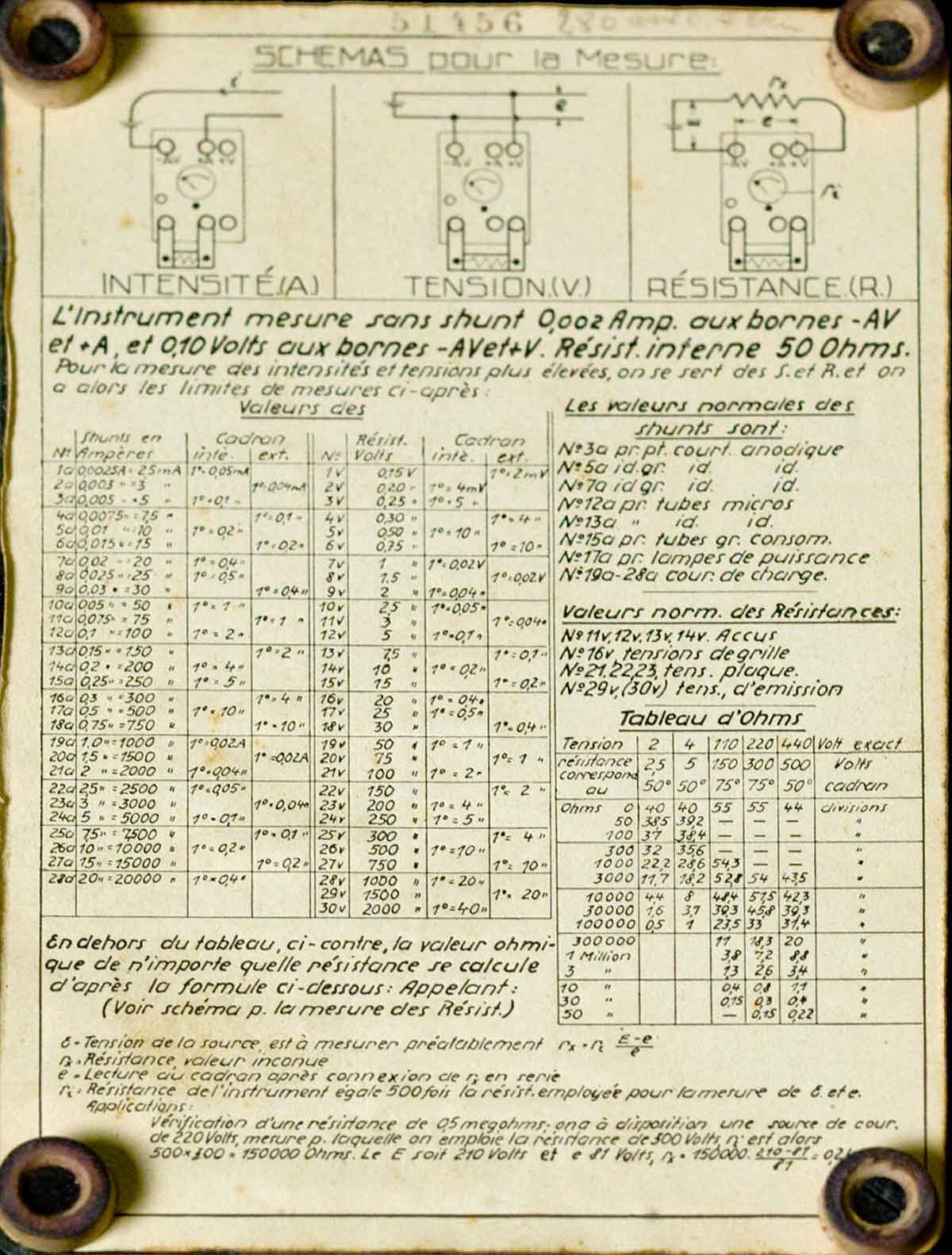

Frans dus, maar wel leesbaar.

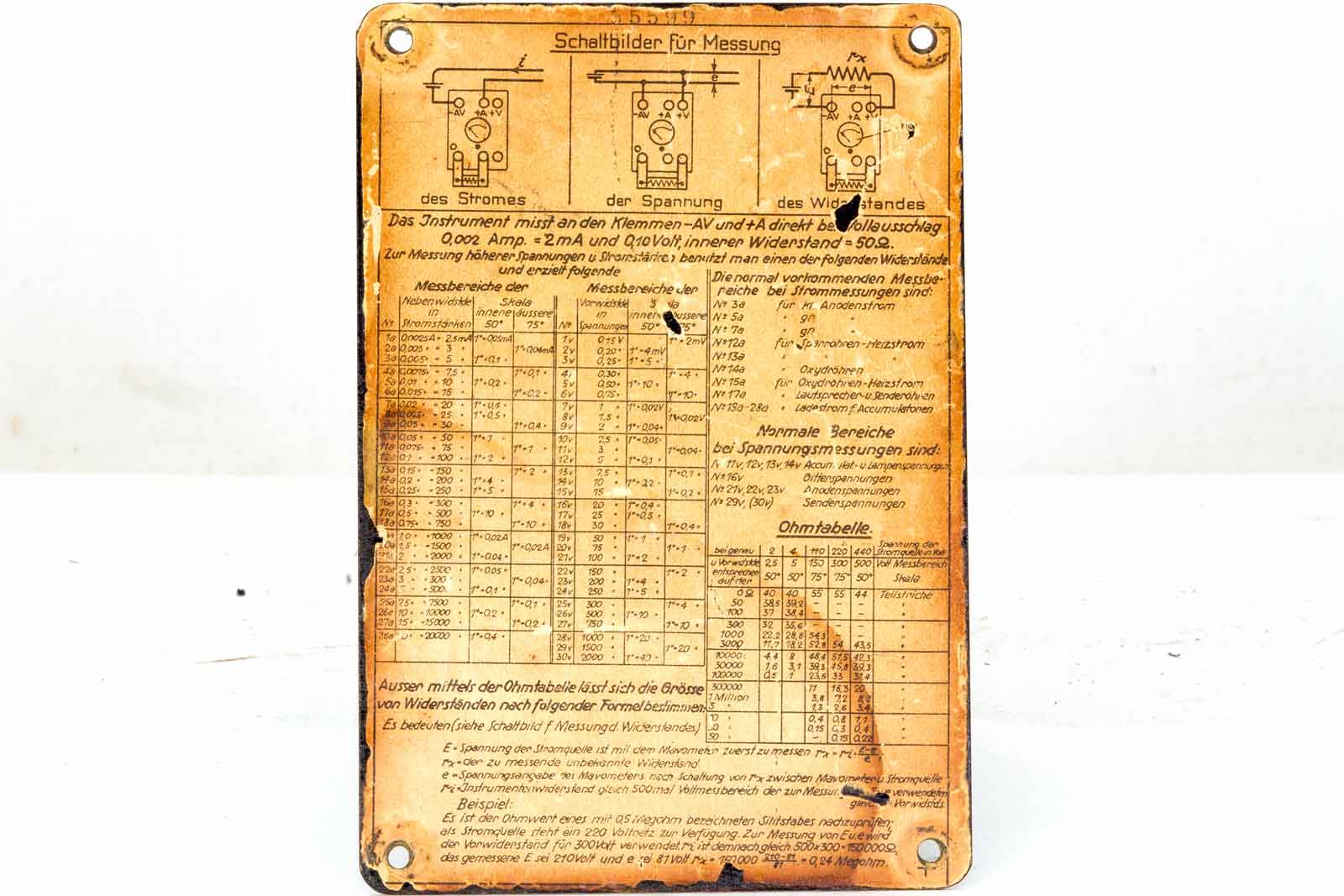

De Duitse versie.
Hier nog drie pdf's van gebruikers aanwijzingen:
gossen-mavometer-g-1930-datenblatt
gossen-mavometer-g-1930-handbuch
gossen_universal-mavometer-drgm_handbuch
