De Leader LSG-10 is een compact en handig meetinstrument voor de radio-servicewerkplaats, voor de radioamateur of voor instructiedoeleinden. Zo staat het apparaat aangeprezen in de handleiding. Een produkt van OHMATSU ELECTRIC CO. , LTD 850, TSUNASHIMA-CHO, KOHOKU-KU. YOKOHAMA, JAPAN. Dit adres gewoon in Uw navigatiesysteem intoetsen en met een paar dagen staat U voor de deur.

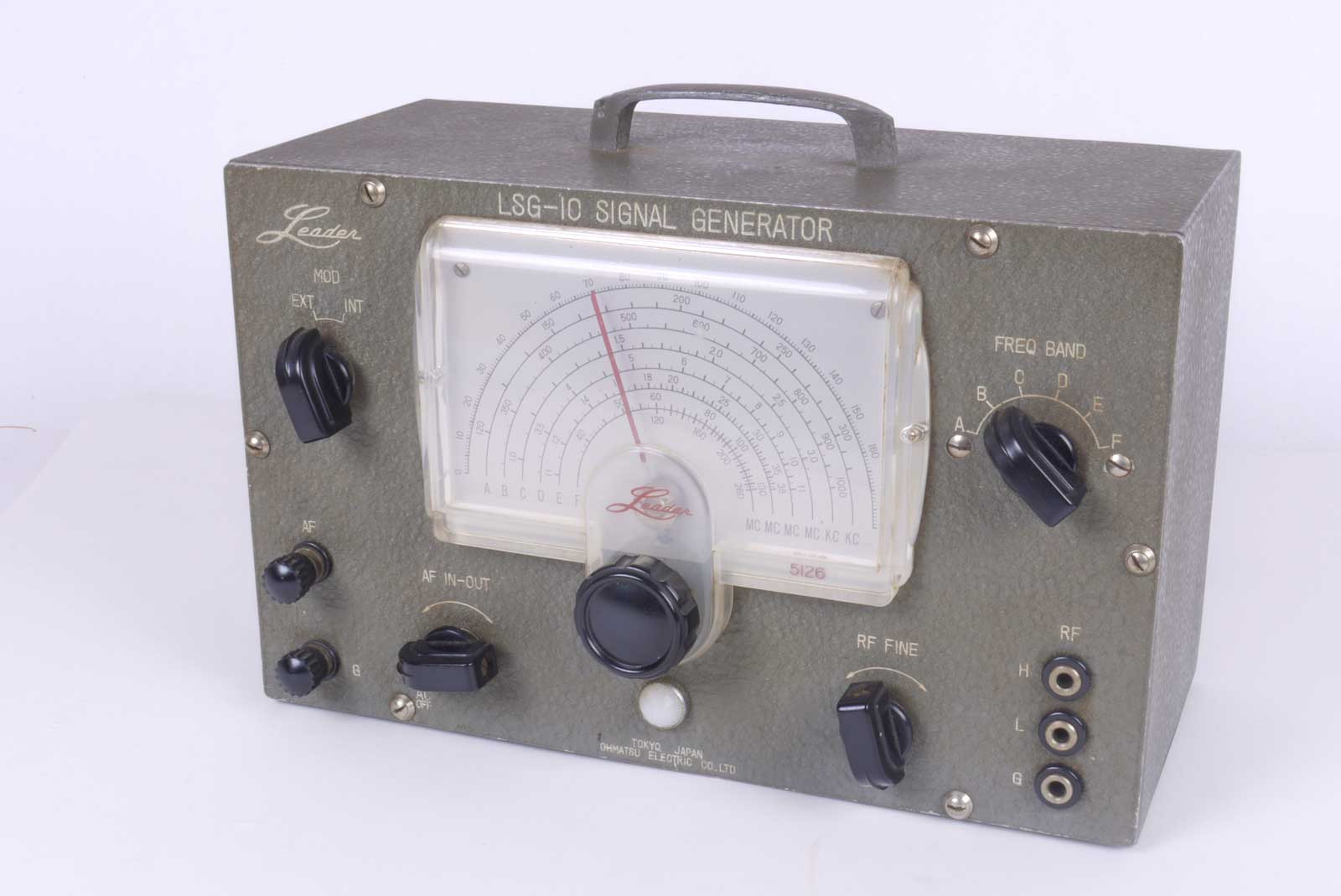

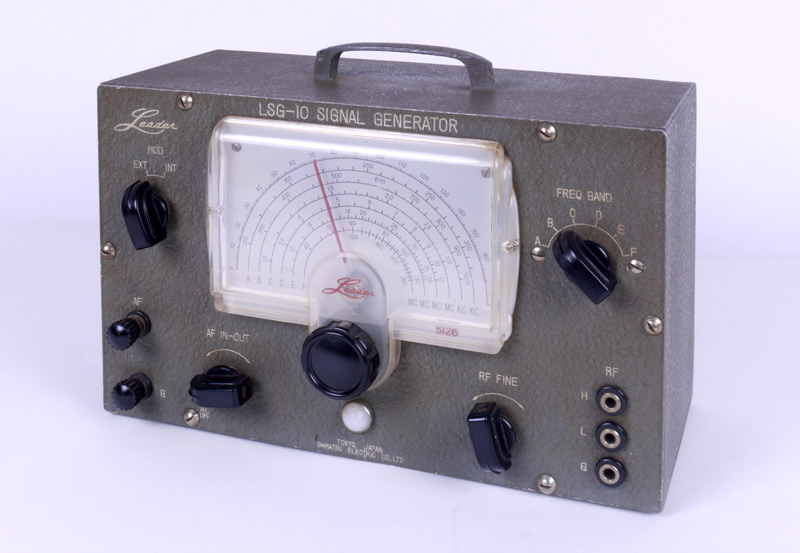

LSG-10 Signal Generator

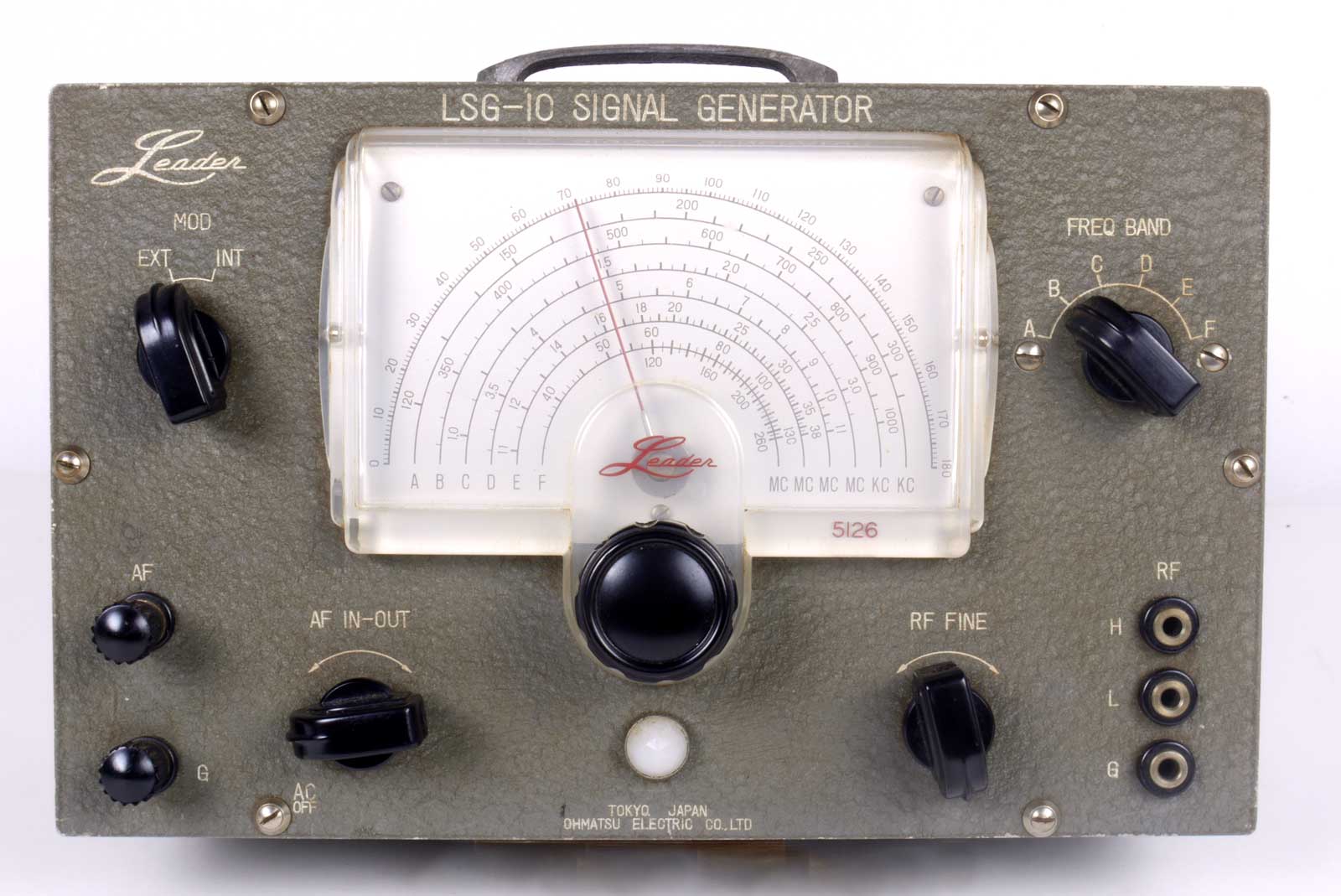

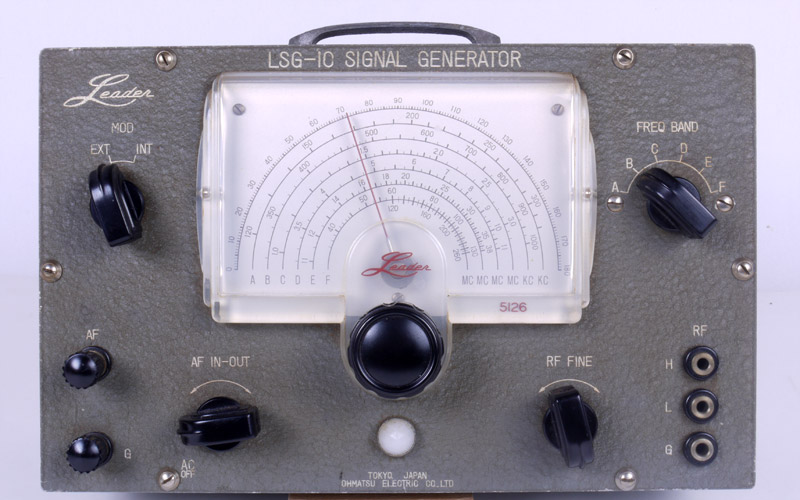

Het front van dit fraaie instrument.
Frequentiebereik:
| Stand | Frequentie van | tot | |
| A | 120 kc | tot | 320 kc |
| B | 320 kc | tot | 1000 kc |
| C | 1,0 Mc | tot | 3,2 Mc |
| D | 3,2 Mc | tot | 11 Mc |
| E | 11 Mc | tot | 38 Mc |
| F | 37 Mc | tot | 130 Mc |
Gecalibreerde harmonischen van 120 Mc tot 260 Mc. De HF-output bedraagt meer dan 100 microvolt. Modulatie frequentie ca. 400 Hz of externe input van max. 4 Volt. Buizen:
12BH7 HF. Oscillator / buffer 6AR5 LF. Oscillator/versterker Voeding : 220 Volt 50/60 Hz 12 watt. Afmetingen : 250 x 160 x 115 mm Gewicht ca. 2,7 kg.

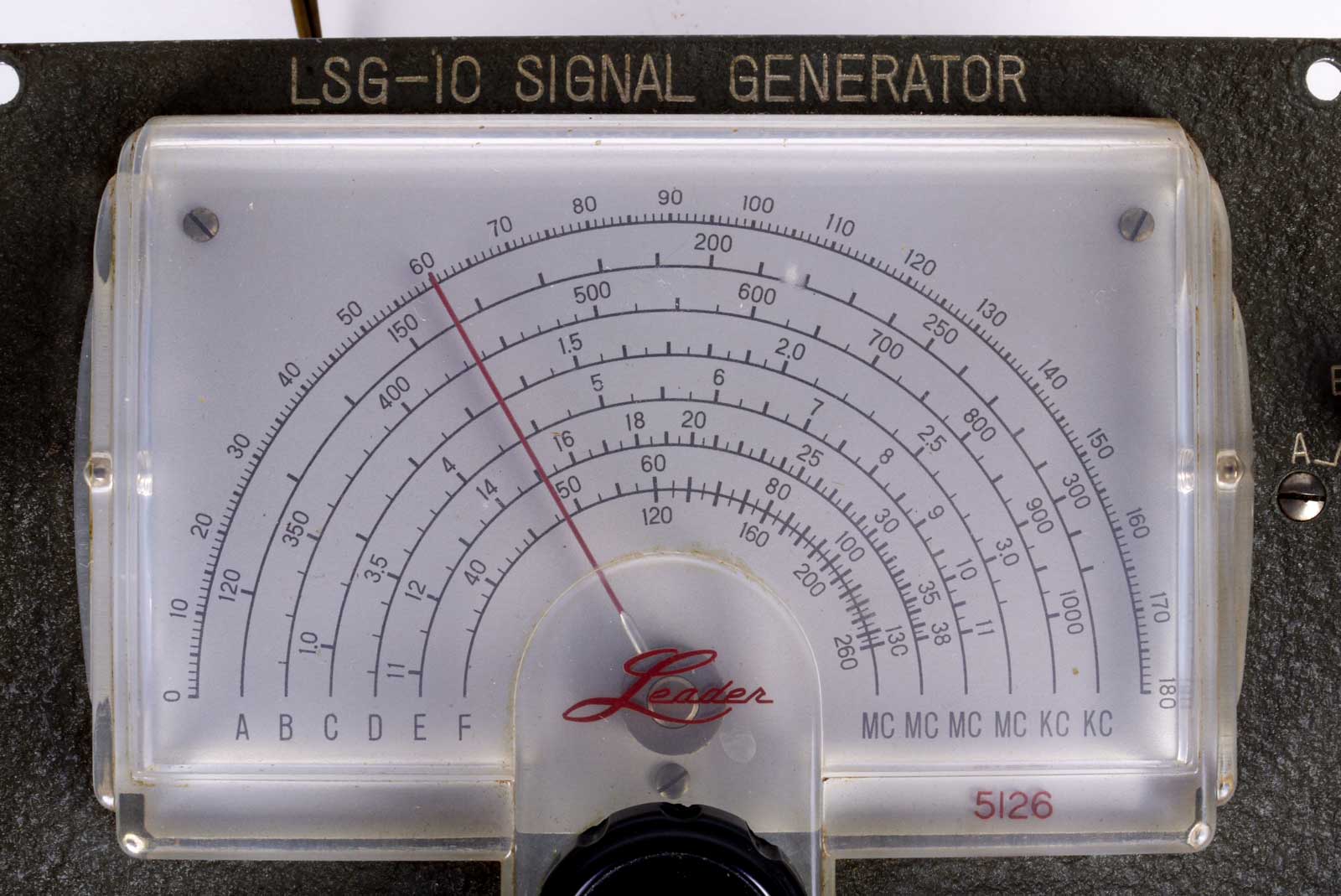

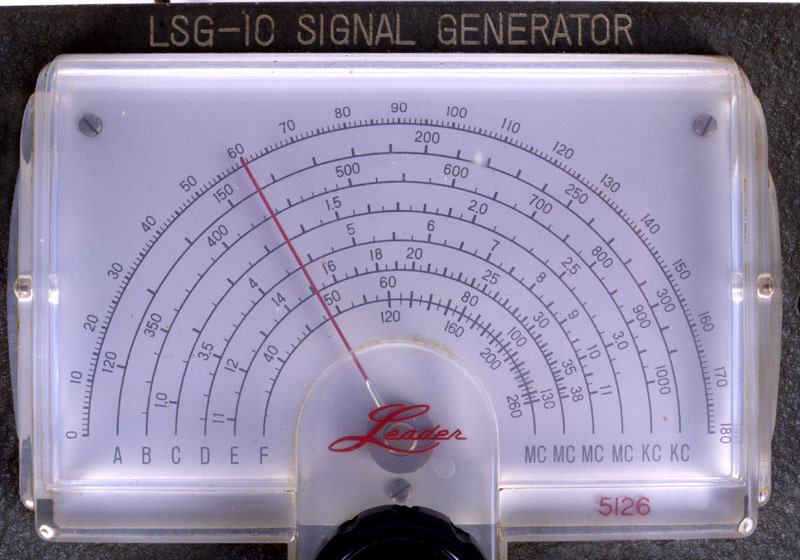

De schaal van de generator.

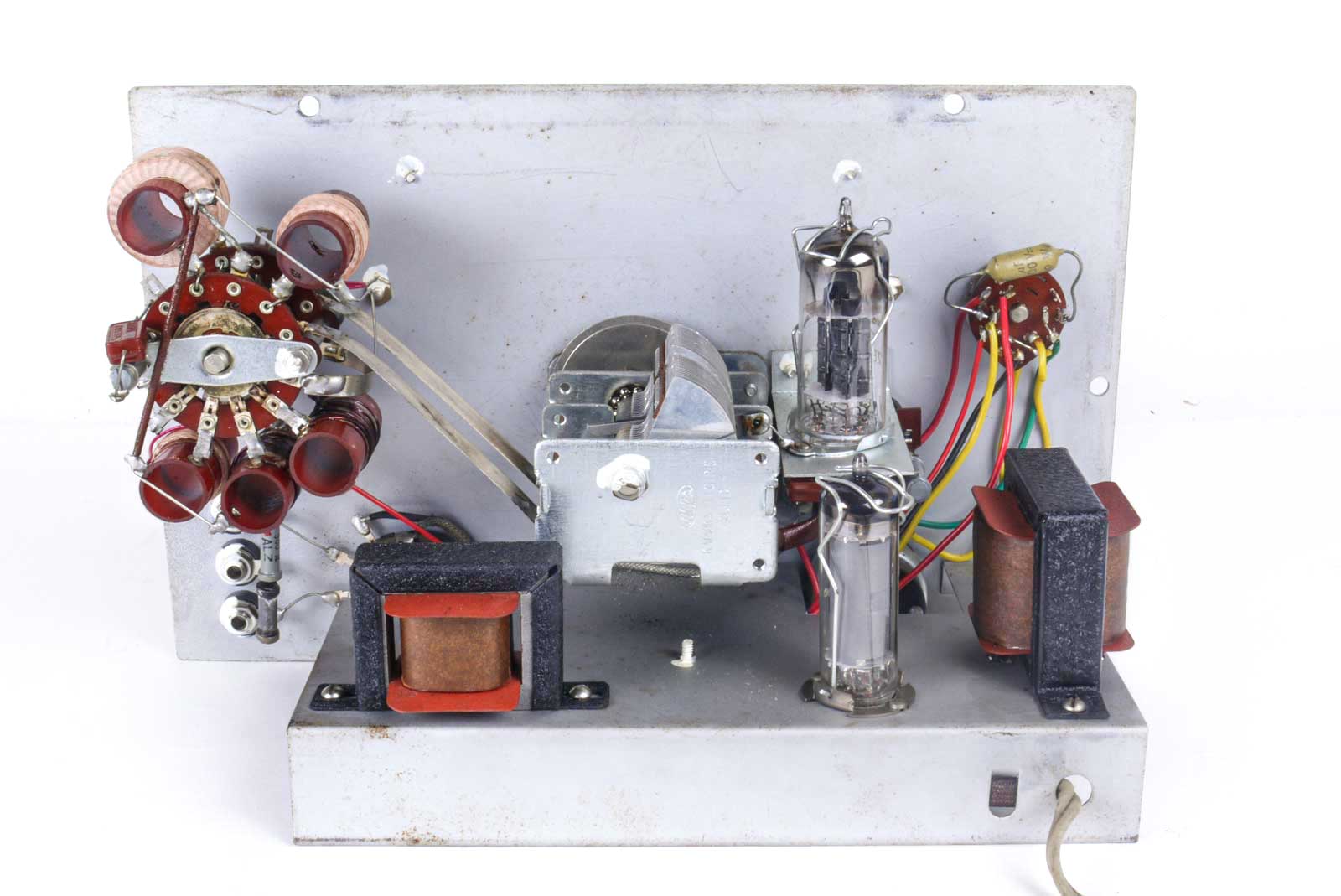

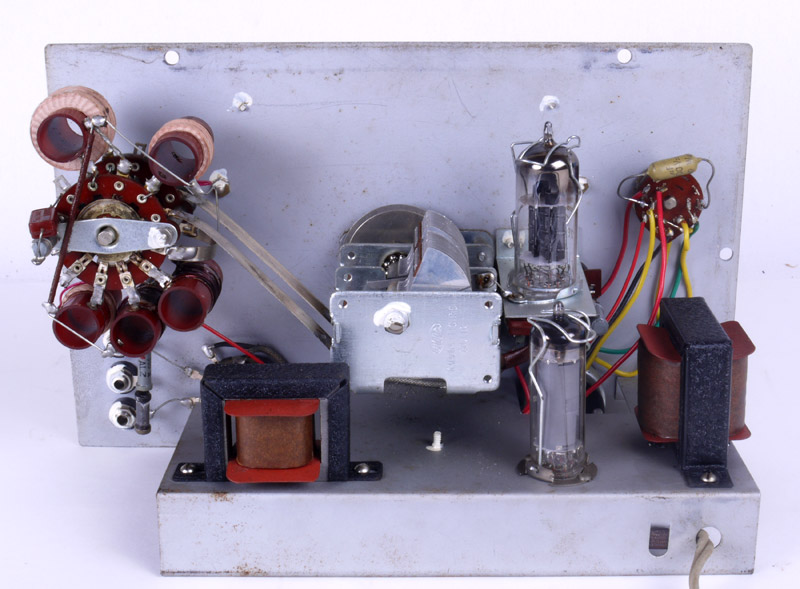

De achterkant met links het spoelblok.

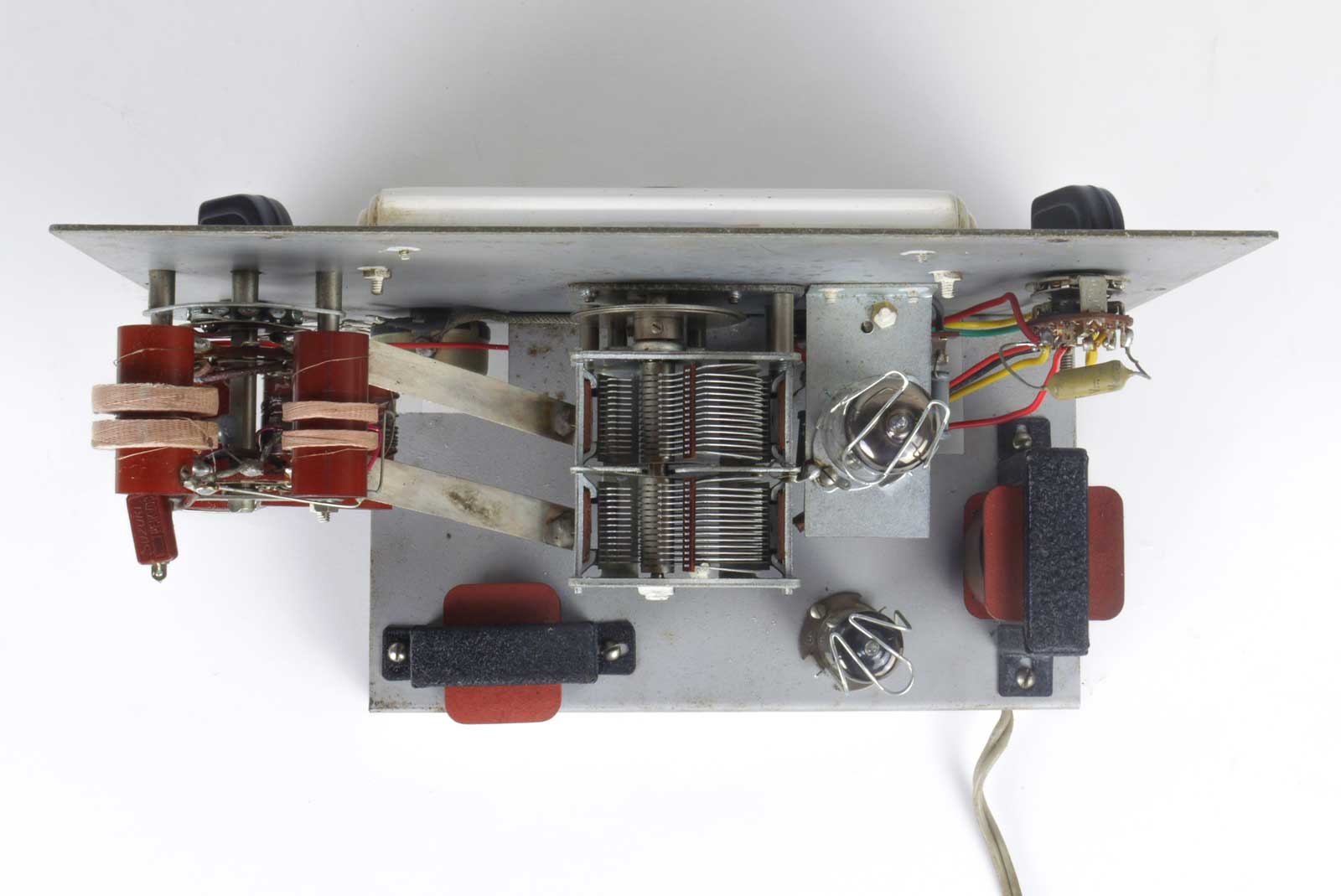

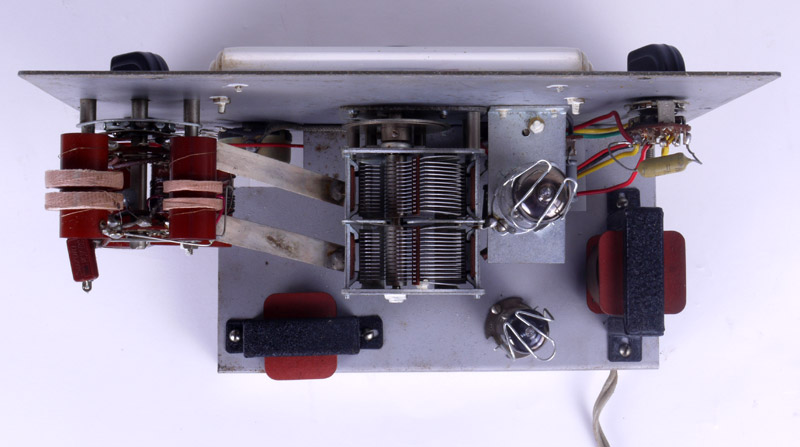

Op deze foto is goed te zien dat de verbinding tussen afstemcondenator en spoelblok uit twee brede strippen bestaat, dit om de stabiliteit van het instrument te bevorderen.

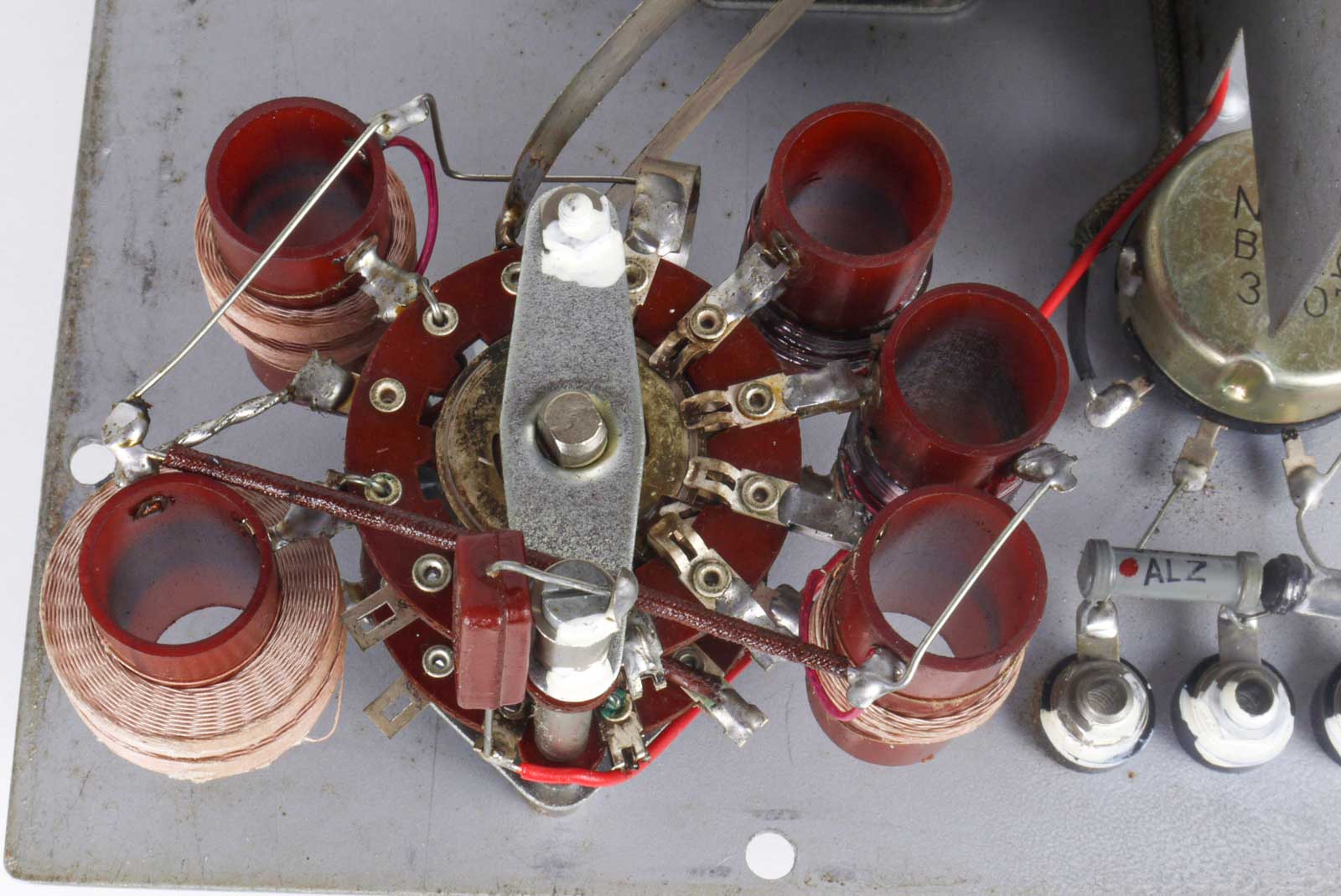

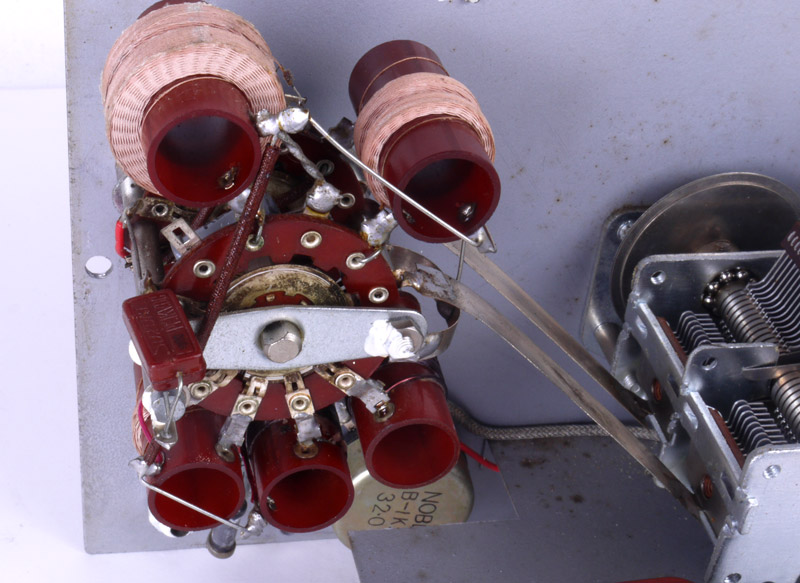

Een wat gedetailleerder beeld van het spoelblokje.

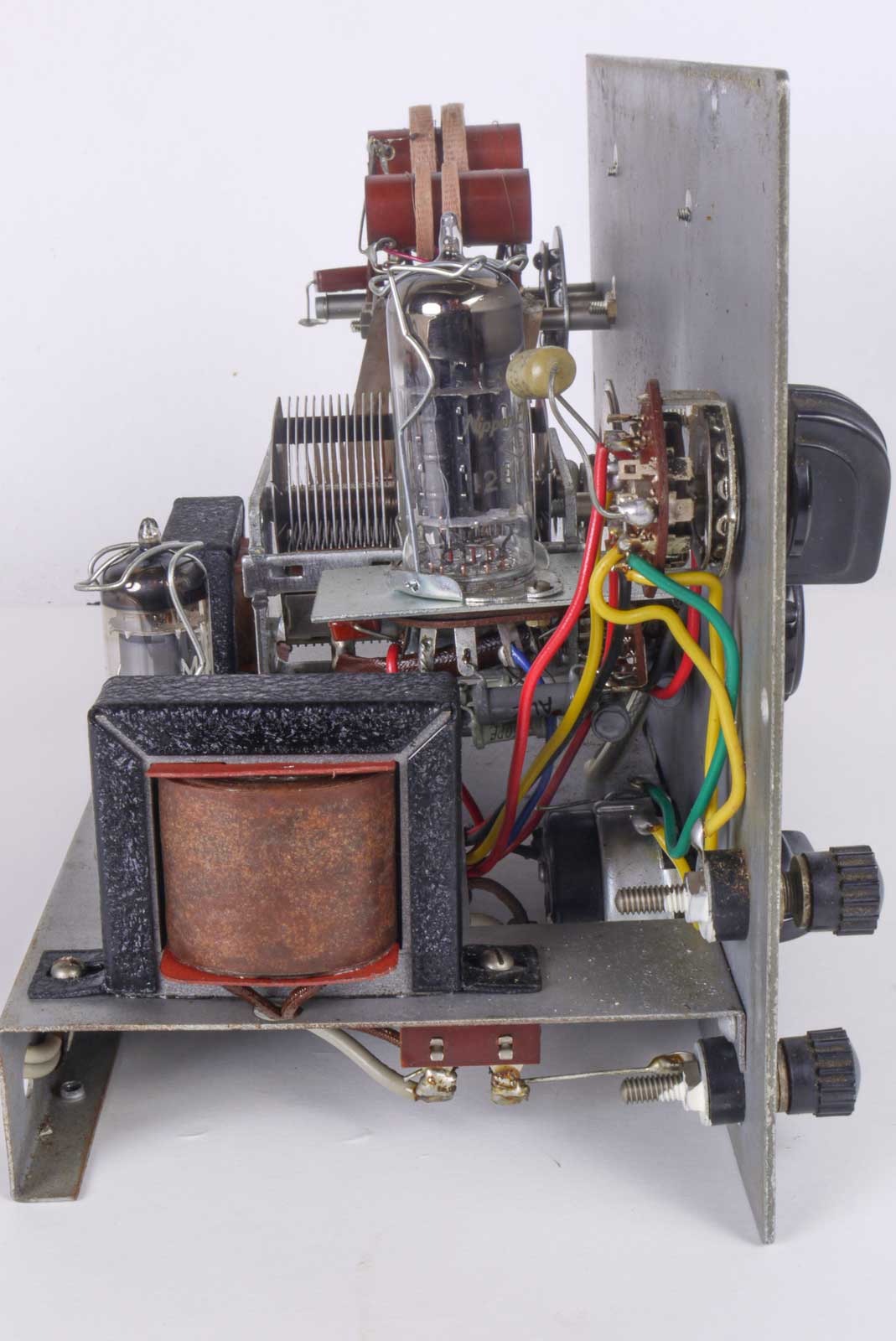

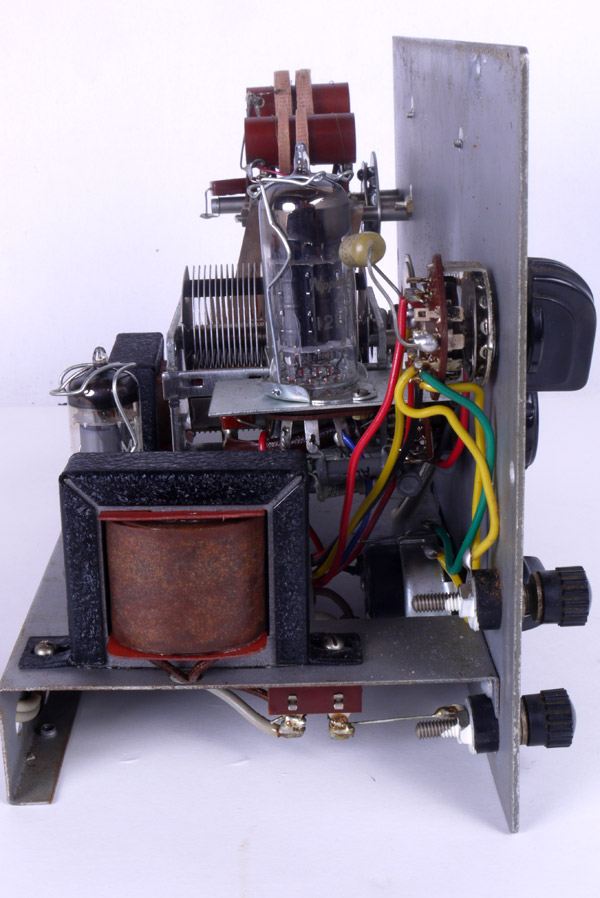

de linker kant van de meetzender, met vooraan de voedingstransformator.

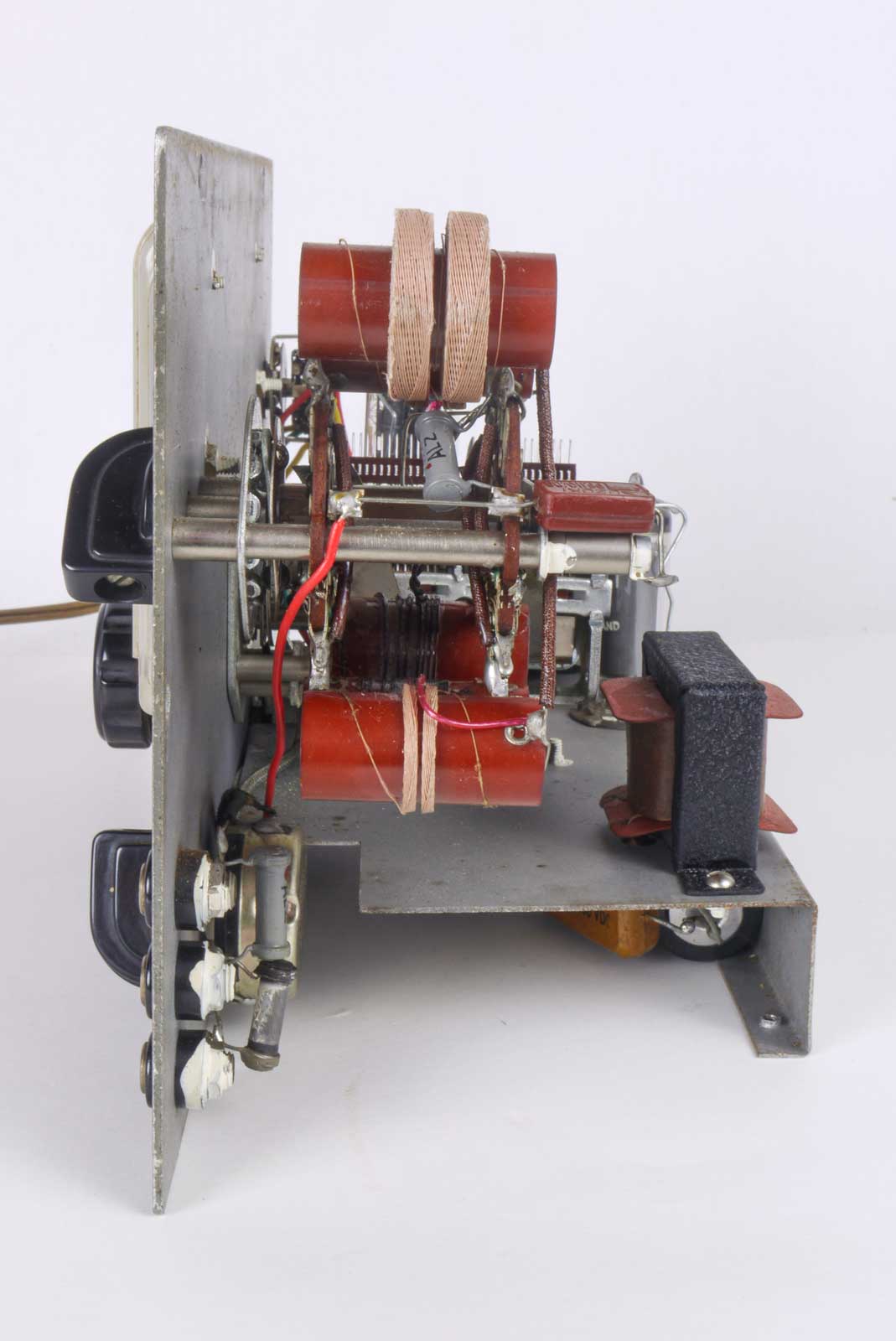

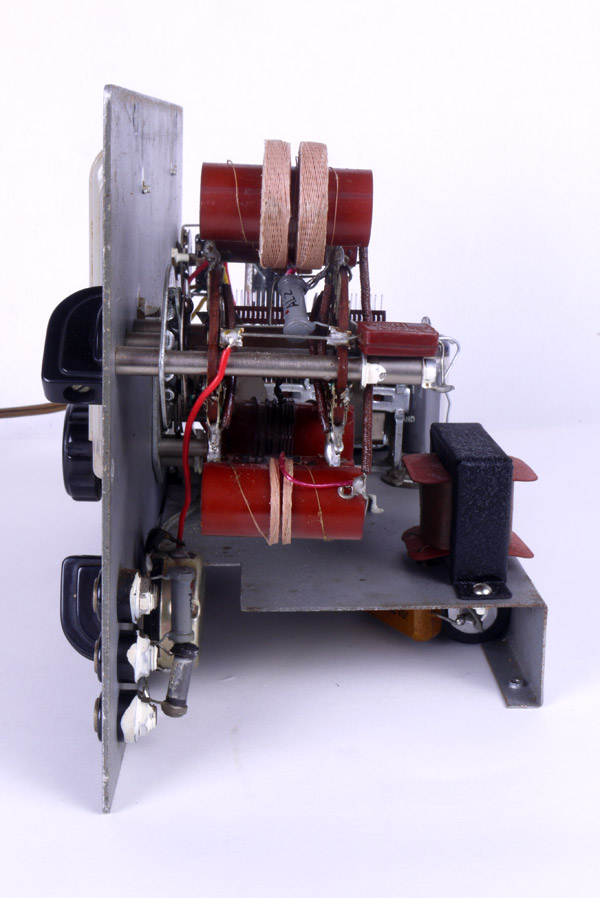

De rechter kant met spoelblok en LF-smoorspoel.

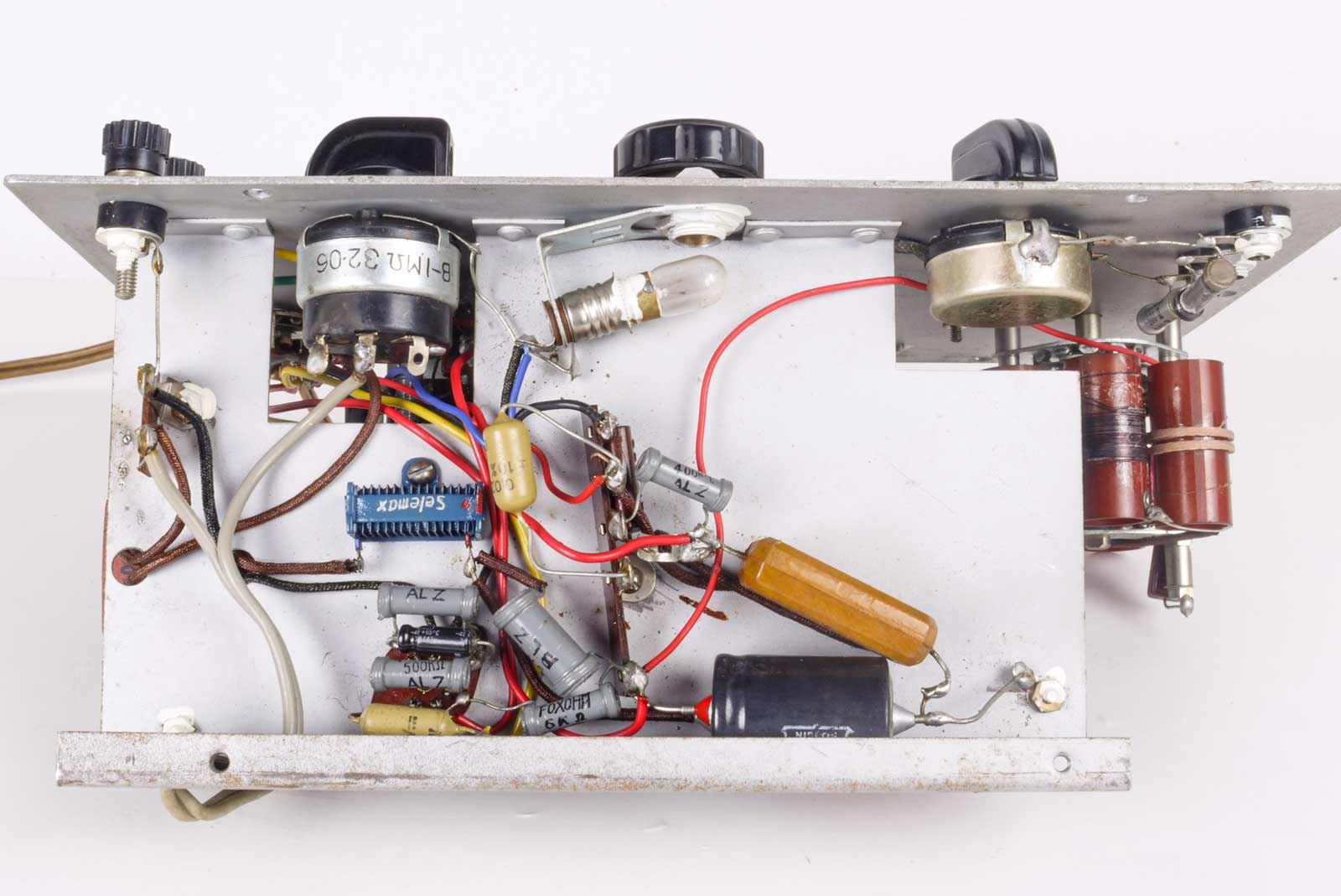

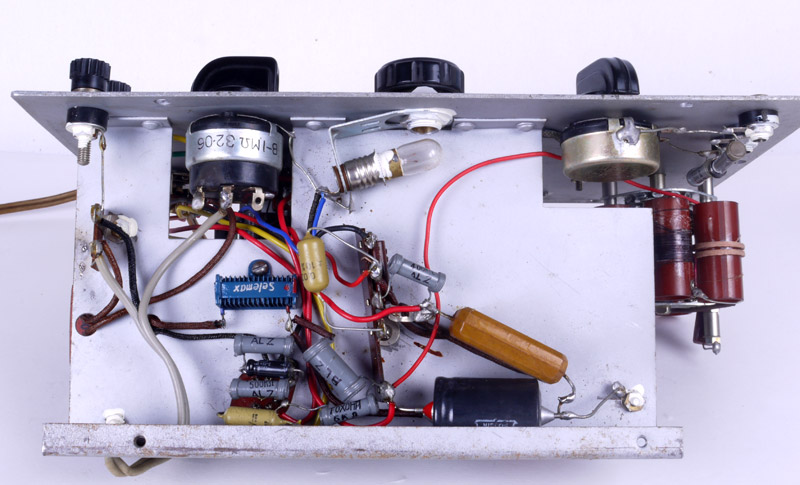

De onderkantmet verbazingwekkend weinig onderdelen.
Voor de liefhebbers HIER het manual in pdf-formaat.
