Universeelmeter Jemco US-105

Weer een Universeelmeter van de Jemco familie. Dit is een wat jonger instrument, gehuisvest in een plastic doosje Ik zal nog proberen uit te zoeken wat hij koste en wanneer hij te koop werd aangeboden.

Van Jacob Goense kreeg ik de hint dat de meter in 1974 bij de firma Allwave-HiFi in de aanbieding was van :

Een uiterst funktionele tester, van 144.- voor 115.-. Met tas van 164.- voor 139.-

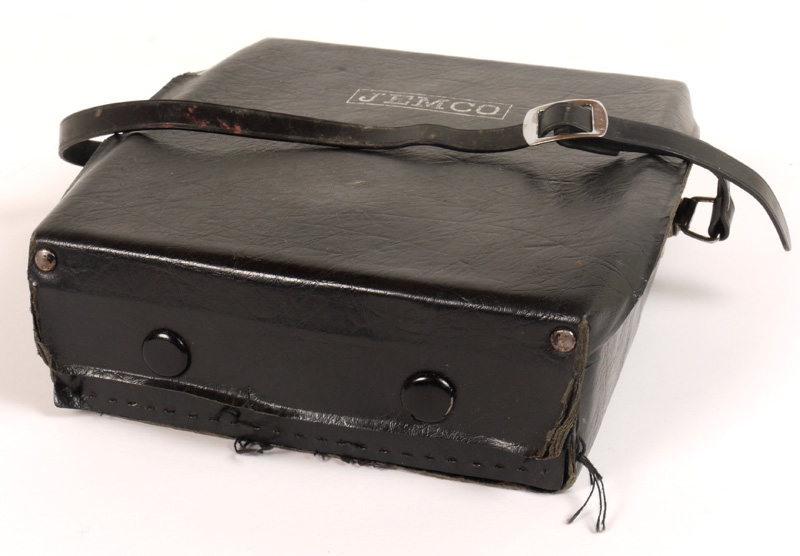

Het geheel in een echt leren tasje.

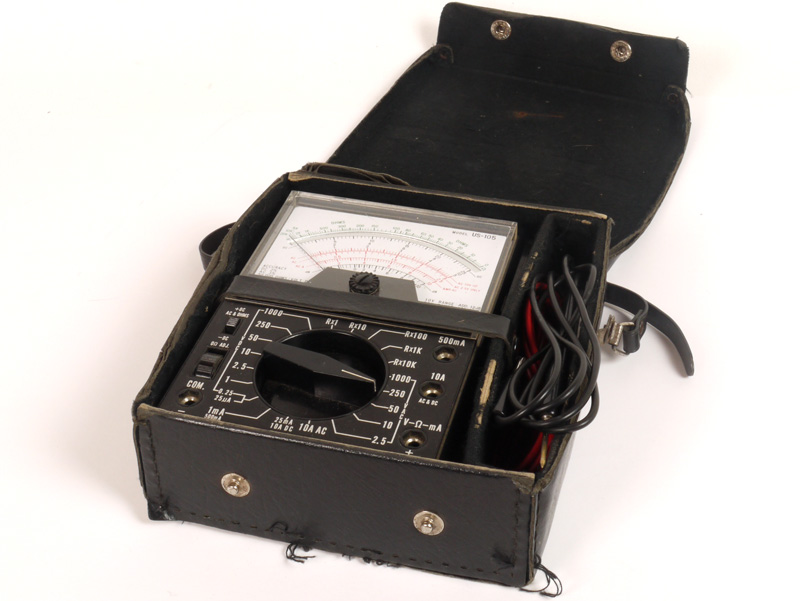

De inhoud van het geheel, zelfs het zakje silicagel zat er nog in.

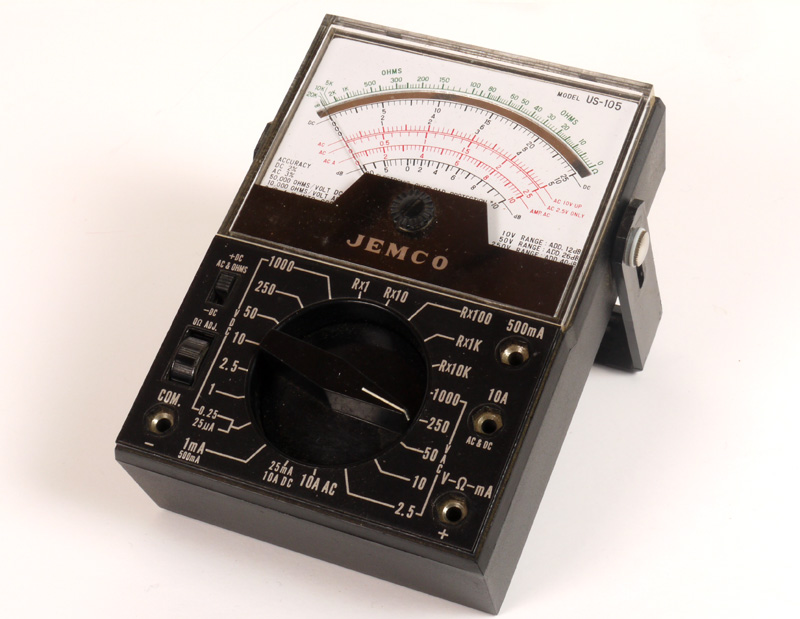

De meter, het handvat kan tevens als standaard worden gebruikt.

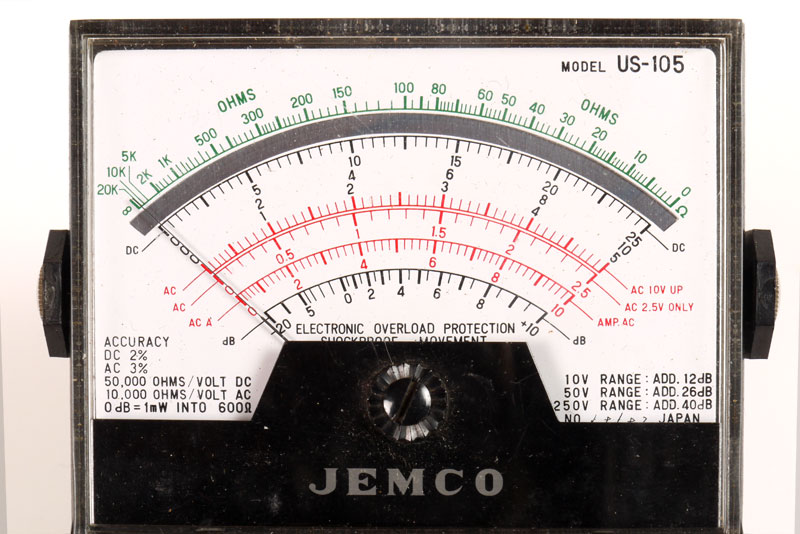

De schaal met de verschillende meetbereiken.

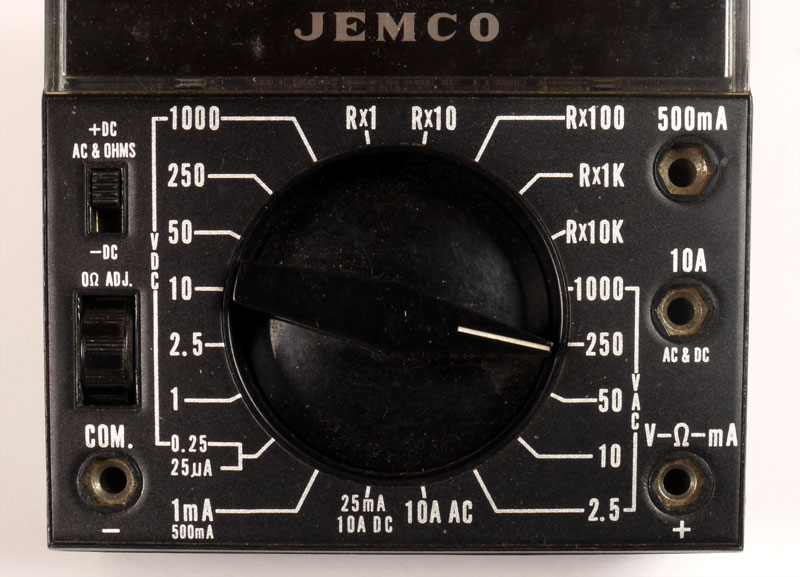

De keuzeschakelaar en andere bedieningsorganen.

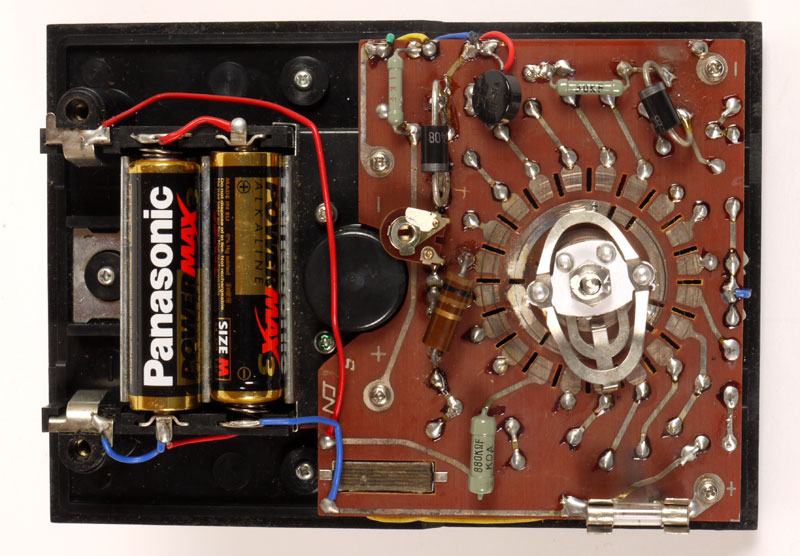

Op deze foto het binnenwerk. Bij de zekering en de diodes is te zien dat dit instrument al moeilijkere tijden heeft doorgemaakt. De printplaat is daar redelijk warm geweest.

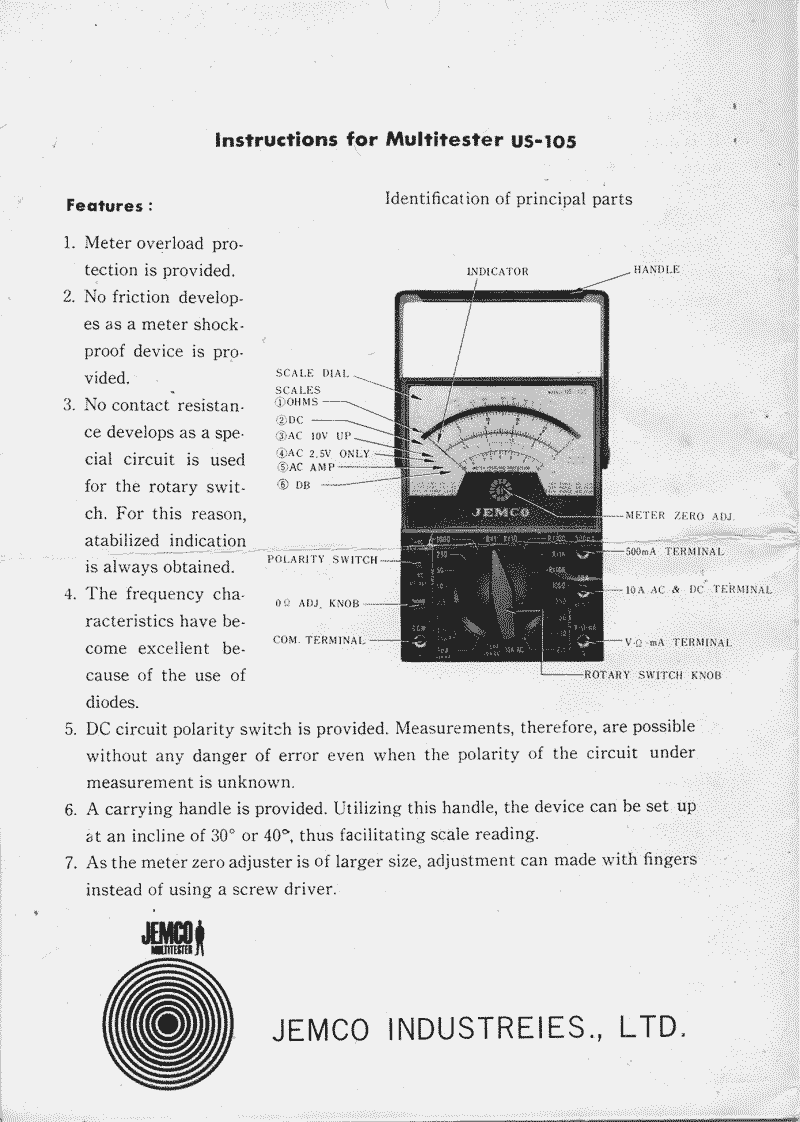

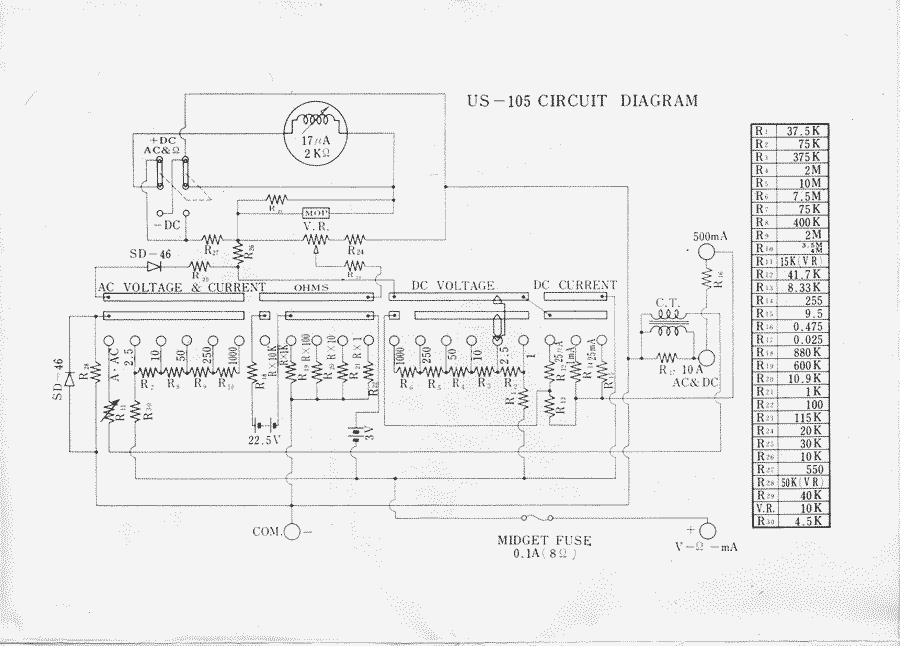

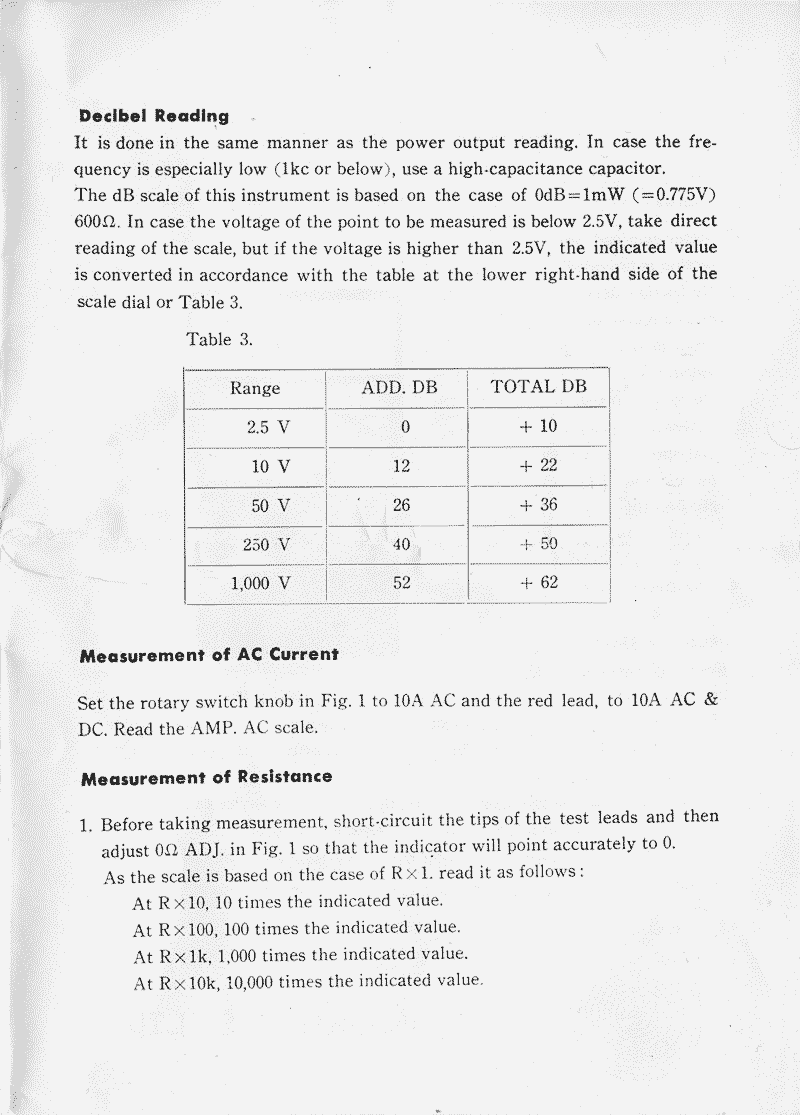

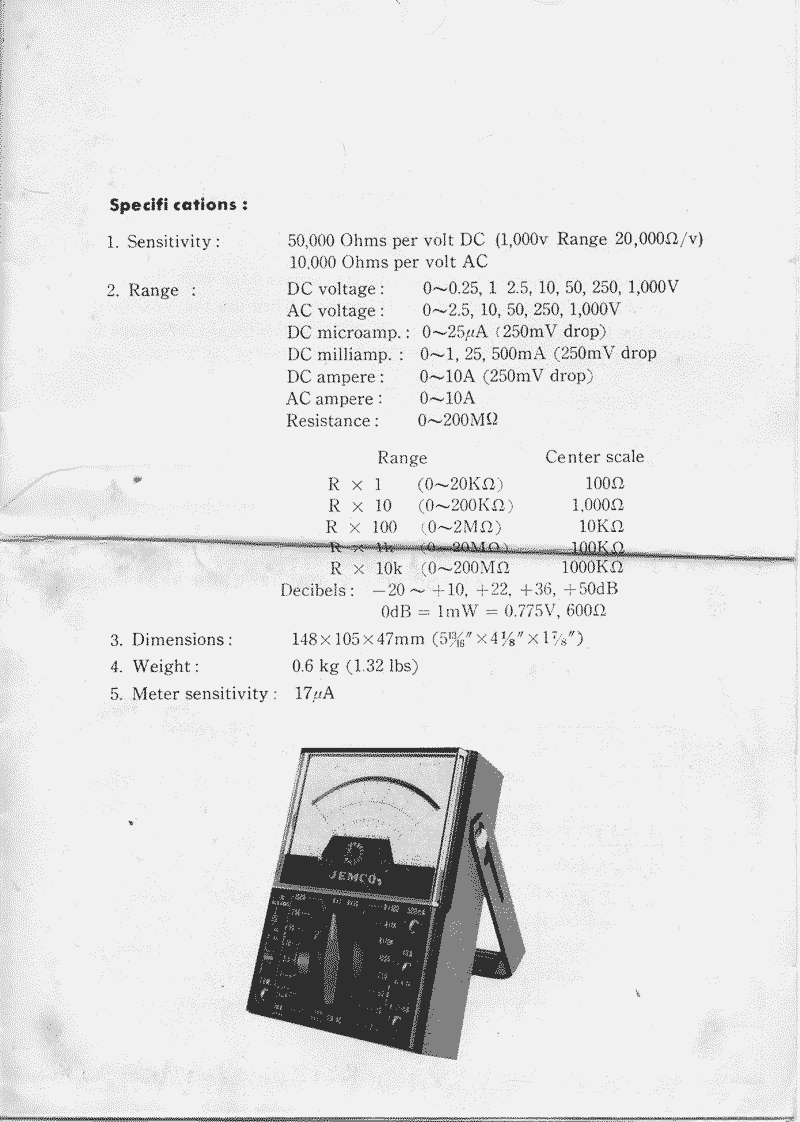

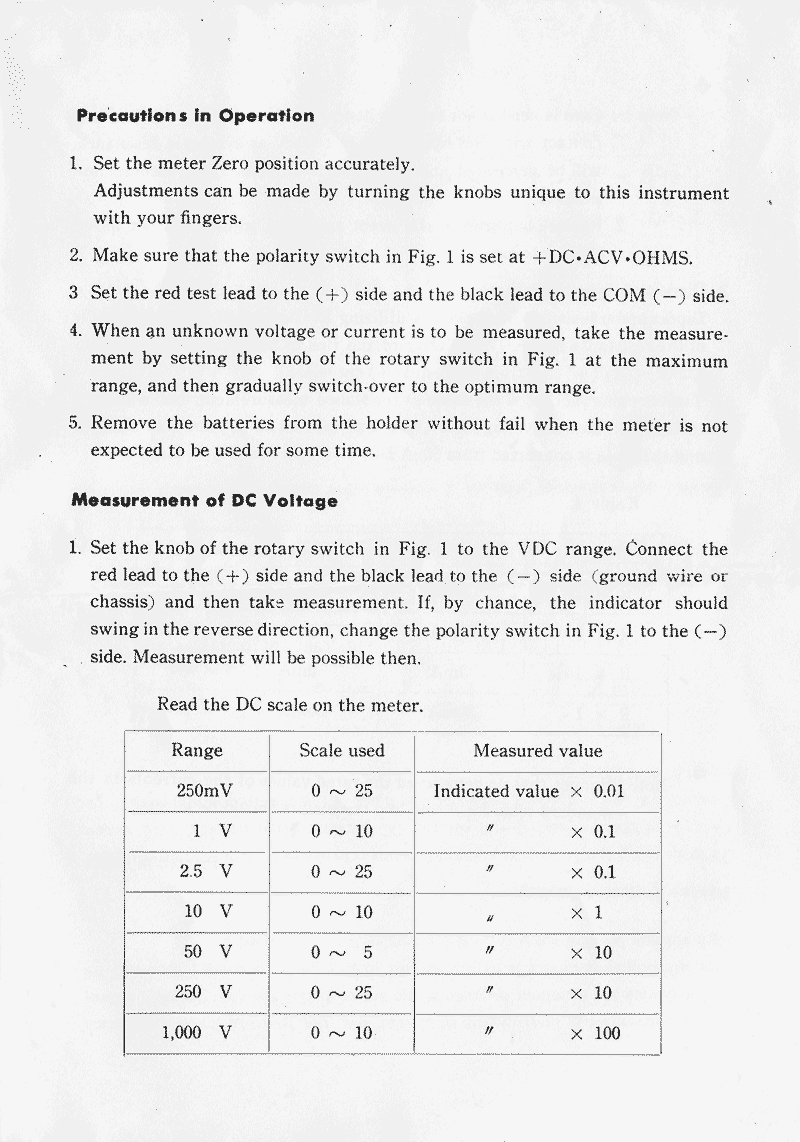

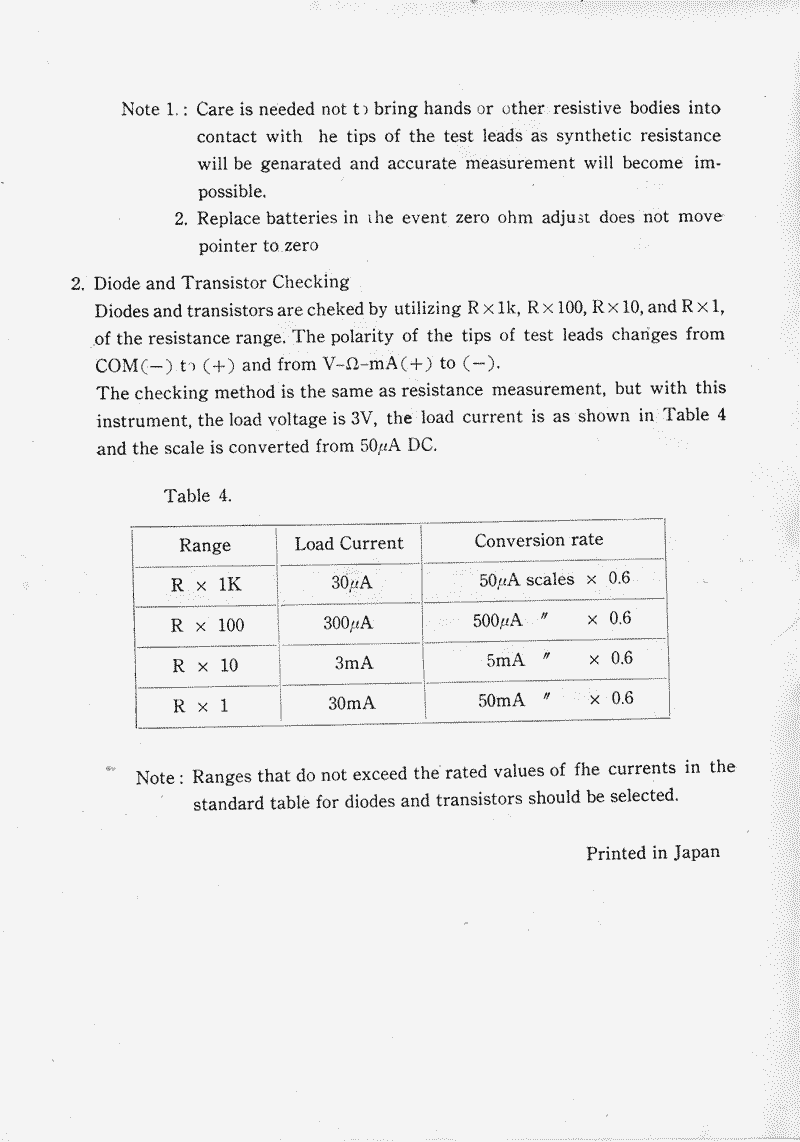

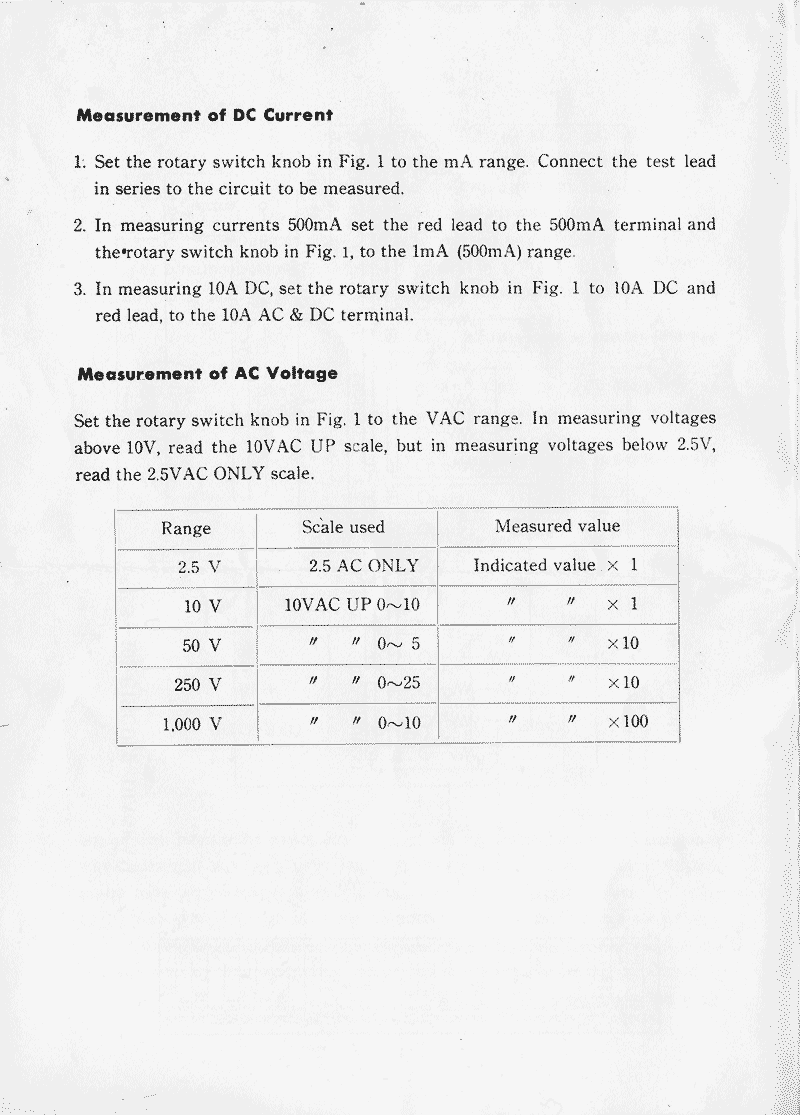

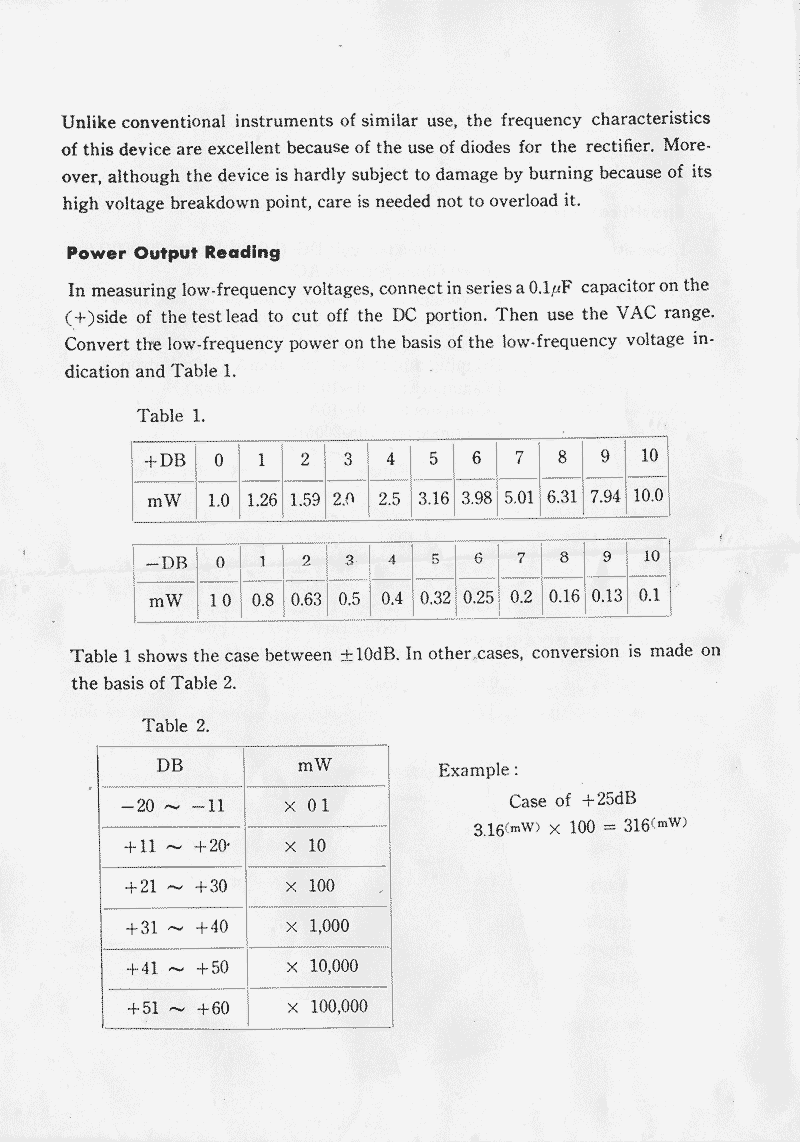

Hieronder het manual en het schema:
