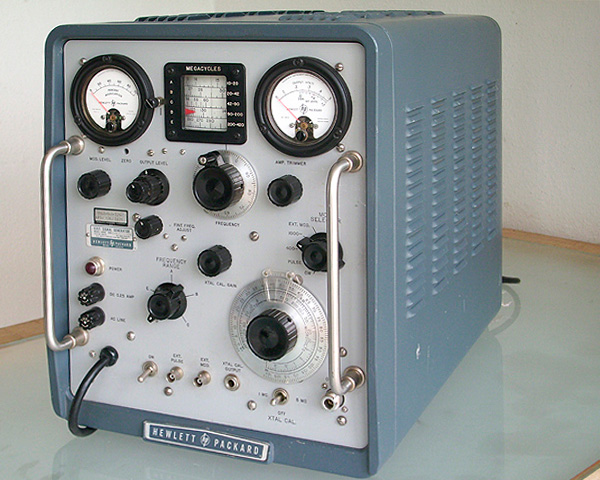

Er zullen mensen zijn die me voor gek verklaren, maar ik heb dit apparaat gesloopt.........
Het beest stond me enorm in de weg en ik heb geen plannen er ooit nog iets mee te doen.
Er zijn kleinere generatoren en boven de 20 MHz. doe ik trouwens praktisch niets.
Verkopen is ook geen optie, niemand wil hem hebben, dus sloop lag voor de hand, mooie meters, prima voedingstrafo,
kwaliteits-elco's en goede buizen.
Dus de bijl er in. Wat er over bleef is echter een juweeltje van techniek, de oscillator met buffer en HF-versterker. Daarbij een
heel goede verzwakker. Omdat ik het zo mooi vond heb ik er maar wat foto's van gemaakt die ik hier publiceer.
Het is net de versnellingsbak van een auto, ook zo zwaar. Gemaakt van gegoten alluminium en heel vernuftig gemaakt.
Die jongens van HP waren toch wel heel slim. De letters HP staan niet alleen voor High Prices maar ook voor heel goede techniek.
Dus heel nieuwsgierig hoe ze het verder in elkaar gezet hebben.

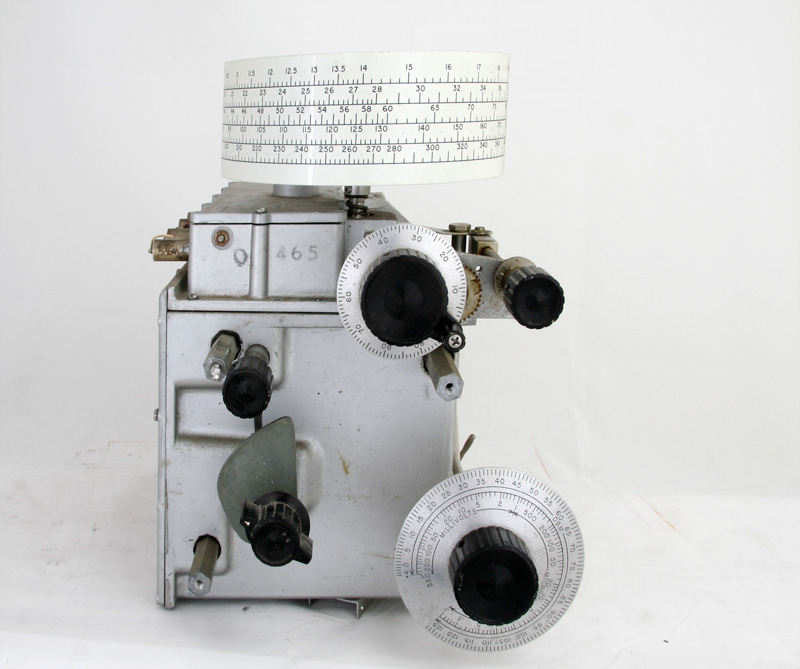

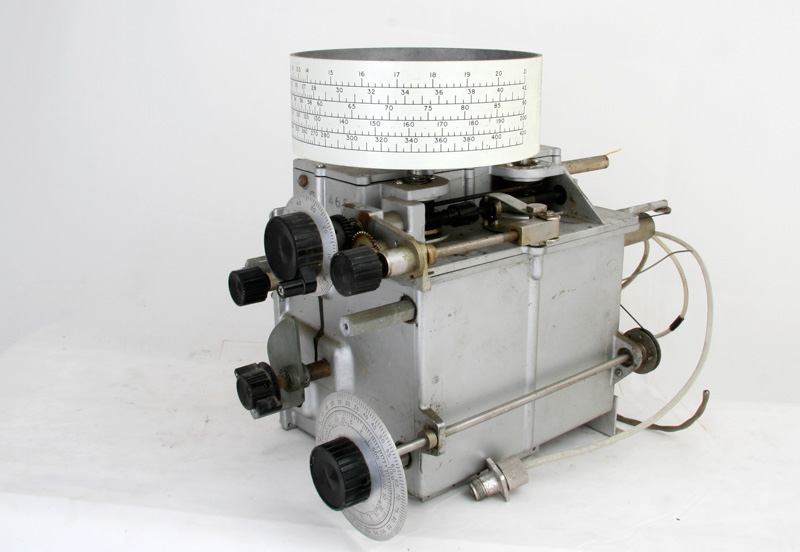

Vooraanzicht van het hart van de generator.

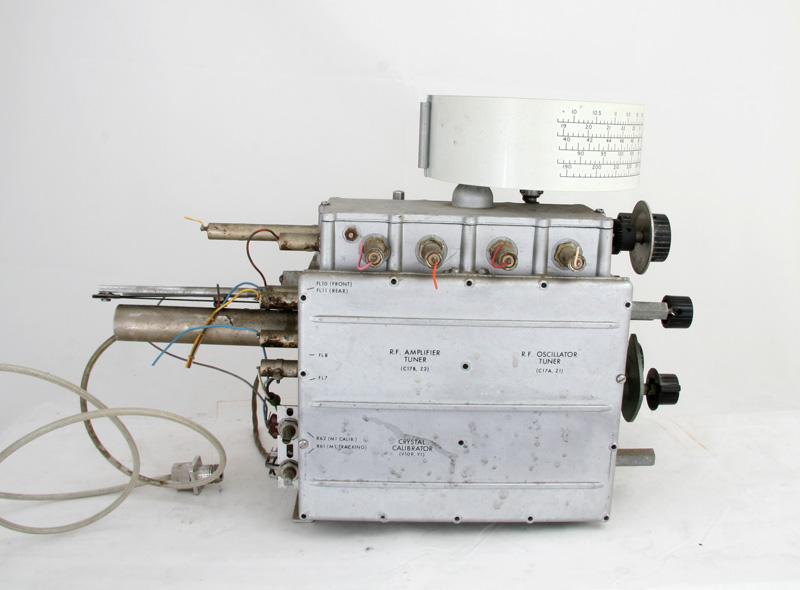

De linker kant met deksel. De meeste schroeven zijn er al uit.

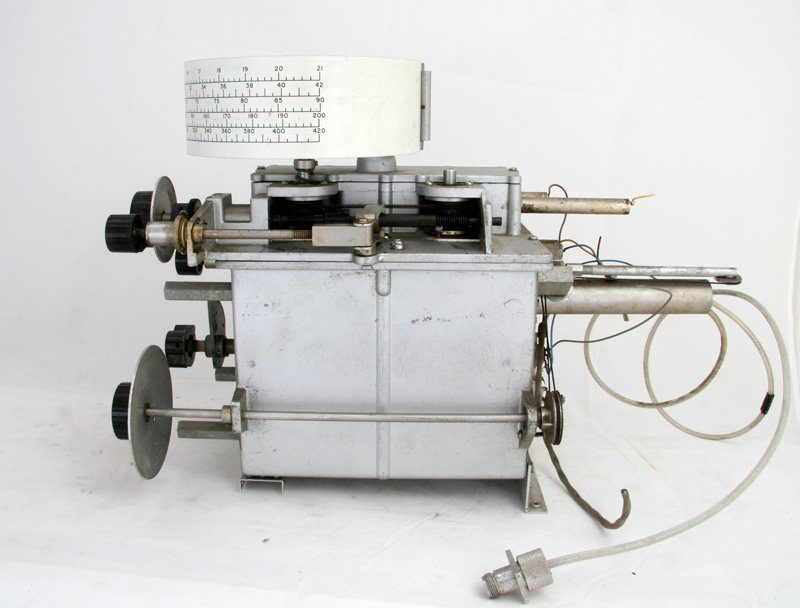

Een blik op de rechter zijde.

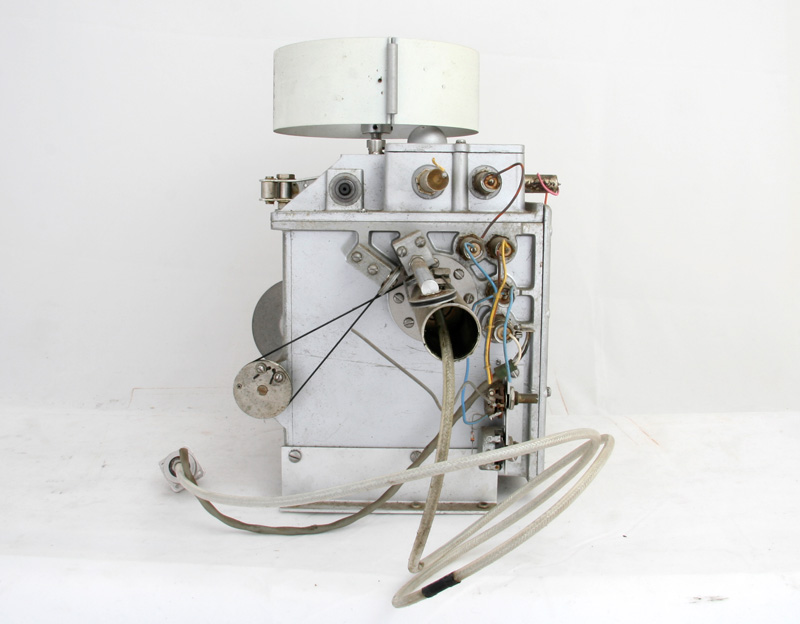

De achterkant met de verzwakker.

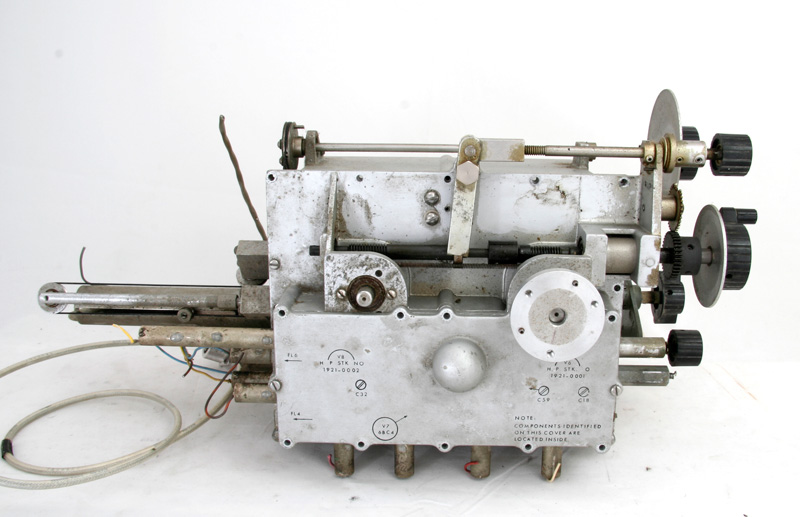

Dit is de bovenkant. Nu de details..

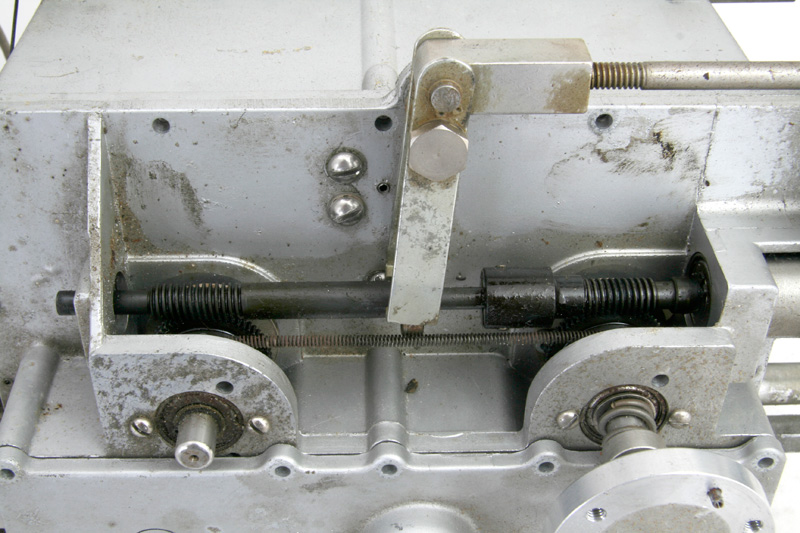

De donkere as drijft de beide afstemcondensatoren aan. Met de vork in het midden, die met een knop aan de voorkant versteld kan worden, wordt het
wormwiel aan de linker kant wat verschoven en tevens de stand van de C van de RF-amplifier versteld. Hoe verzinnen ze het?

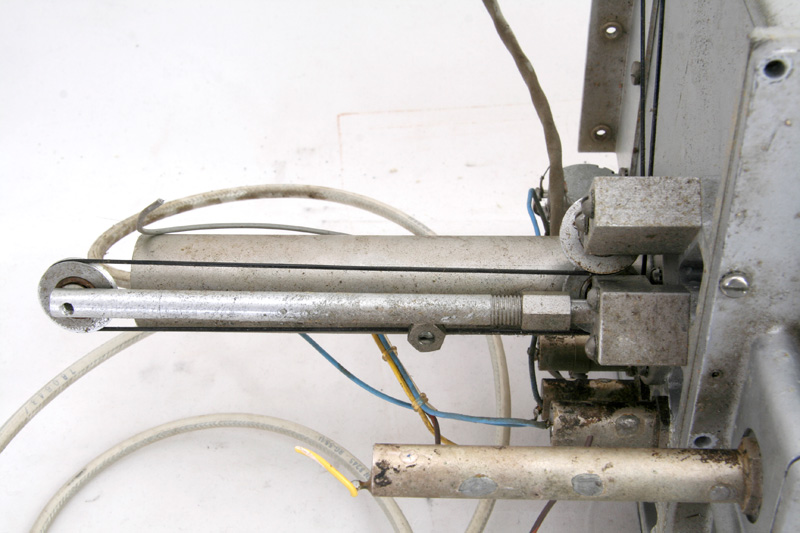

De lange buis met de verzwakker. Met een snaar wordt een koppellus(?) naar of van de uitkoppelspoel bewogen. Dus deze verzwakker
is staploos in te stellen. De bijbehorende schaal schijnt nauwkeurig te zijn.

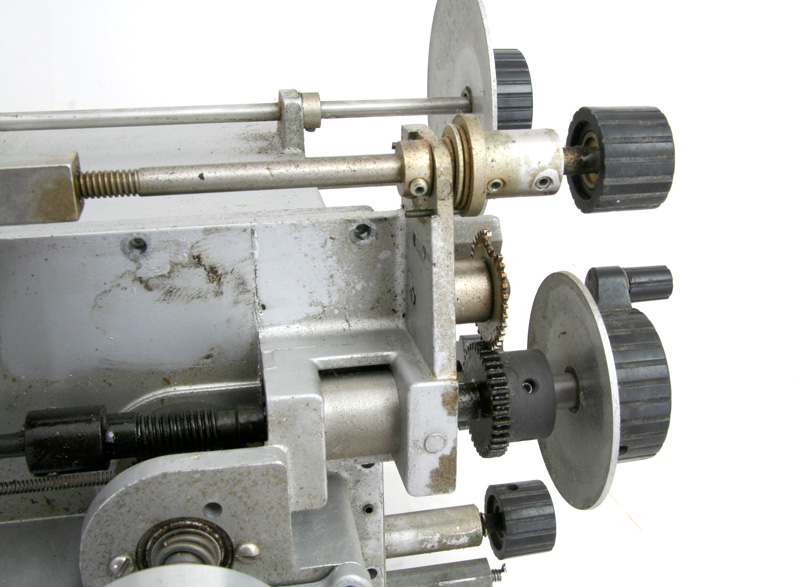

De tandwielen van de afstemming.

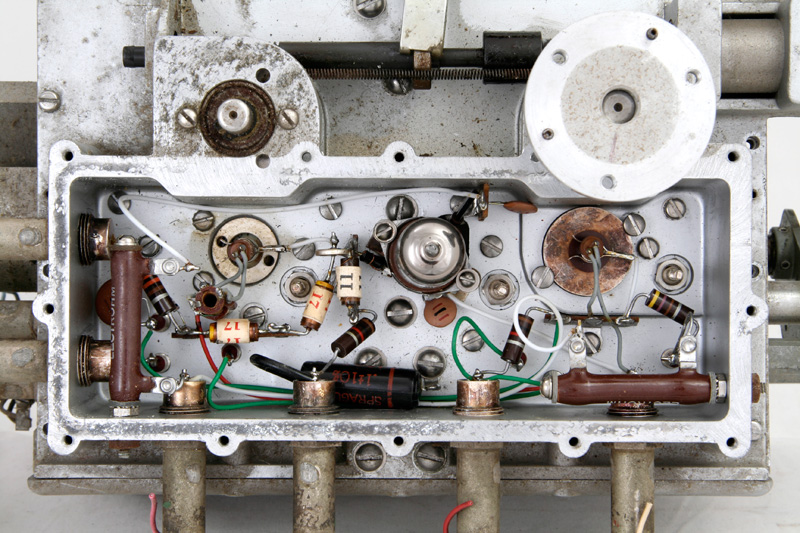

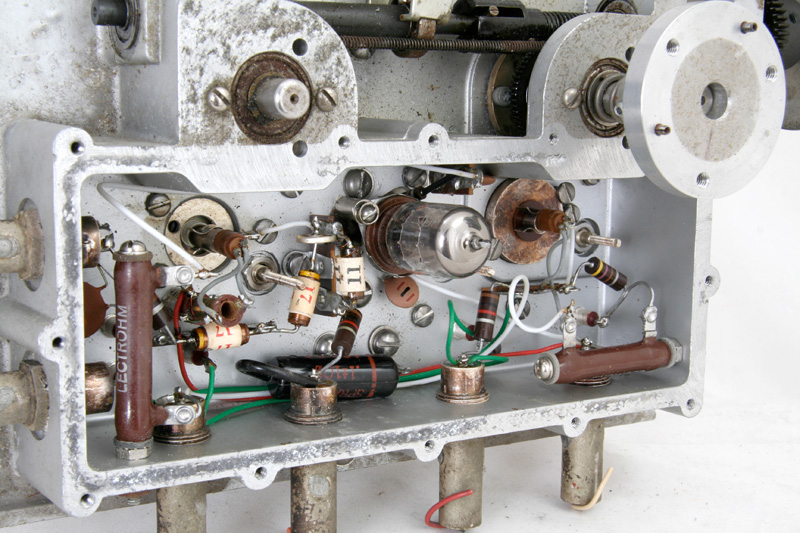

Het compartiment met de electronica. Rechts de oscillator, midden buffer en links de HF-versterker.
Het zelfde, maar van uit een andere hoek.

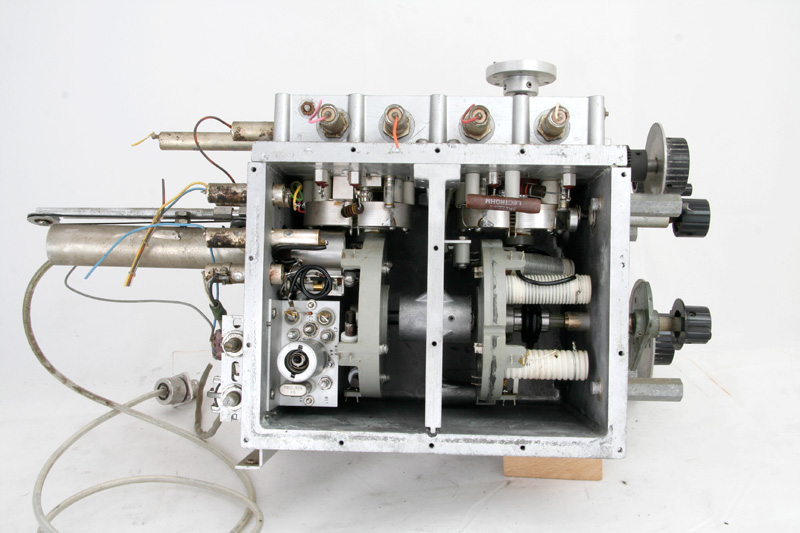

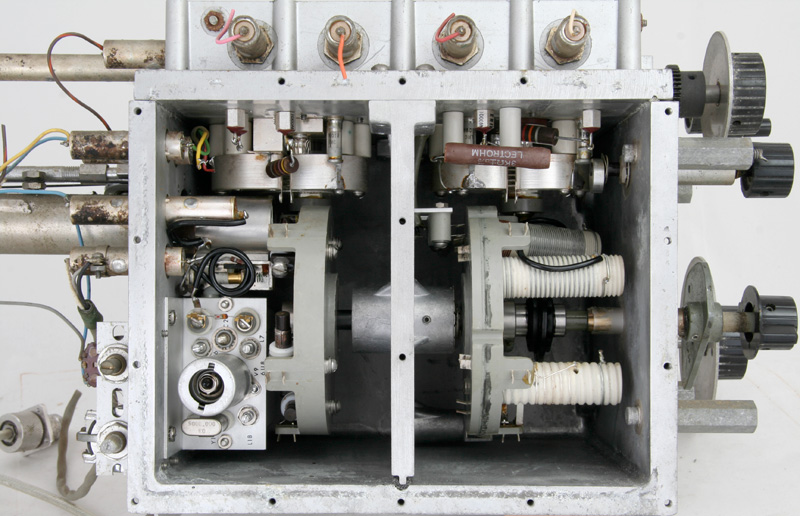

De grote deksel verwijderd. Het binnenwerk is nu zichtbaar.
Rechts de spoeltrommel voor de oscillator en links die voor de HF-versterker. Links onder de kristal-oscillator voor de ijking.

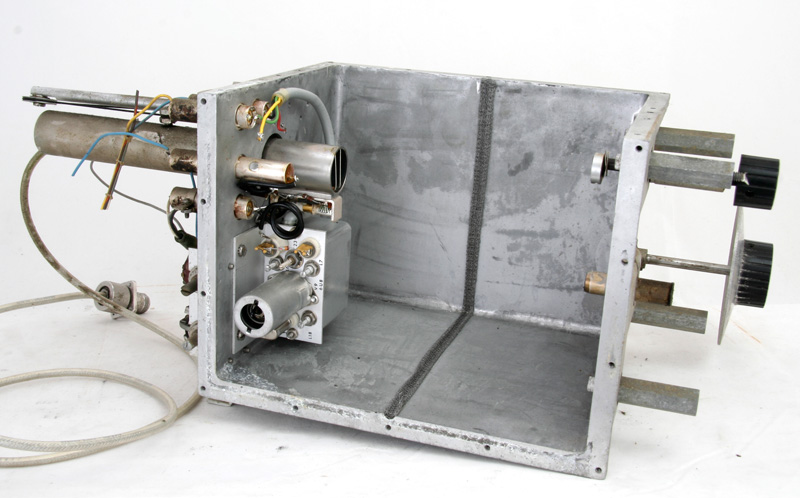

Na verwijdering van het binnenwerk houd je een bijna lege kast over.

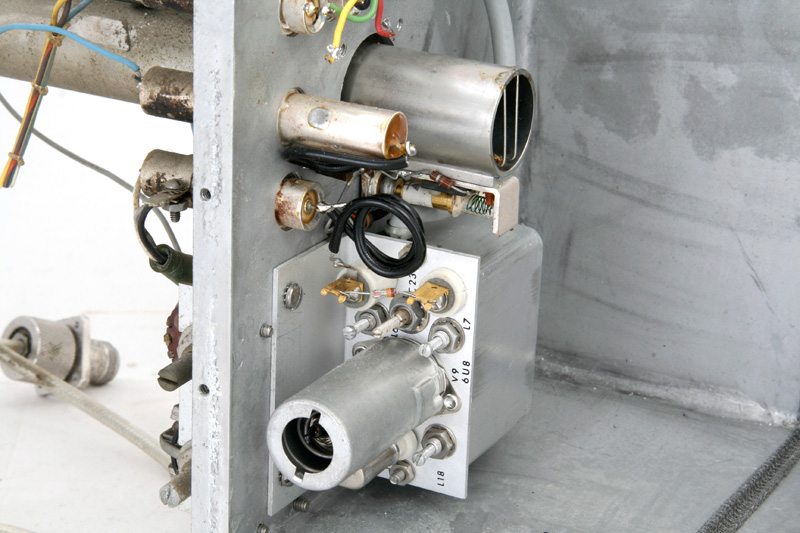

Dit blokje is de ijkoscillator.

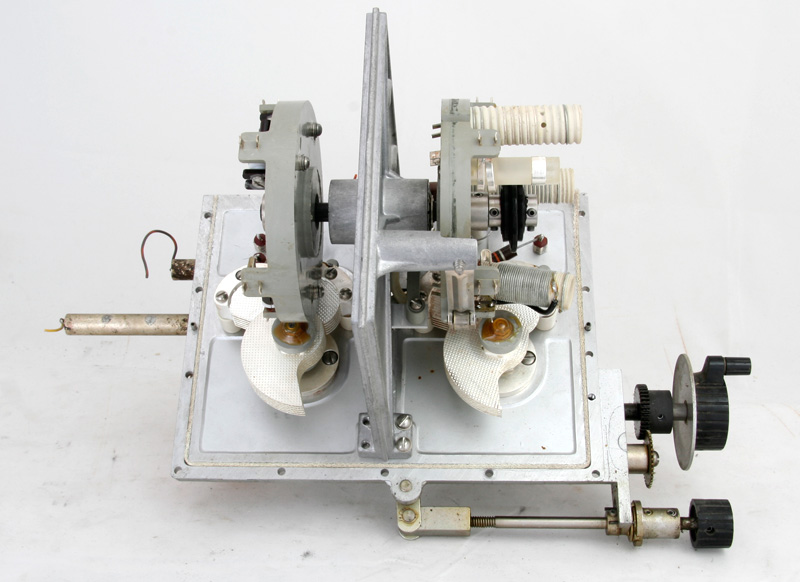

Het complete binnenwerk.

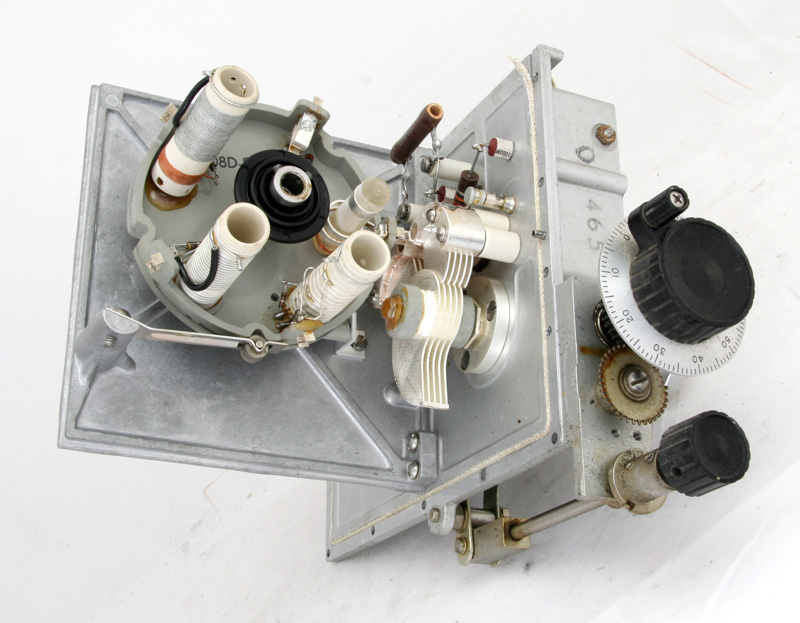

De kant van het oscillator-gedeelte.
.

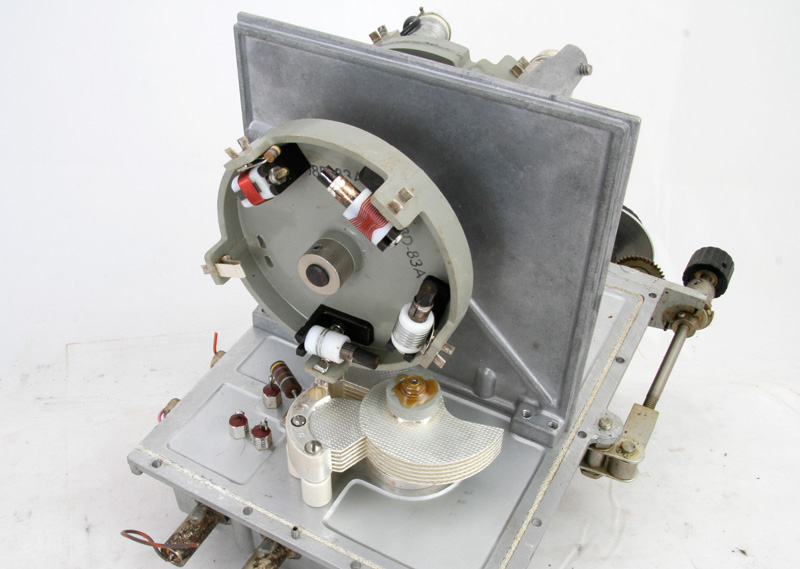

Dit is voor de HF-versterker.

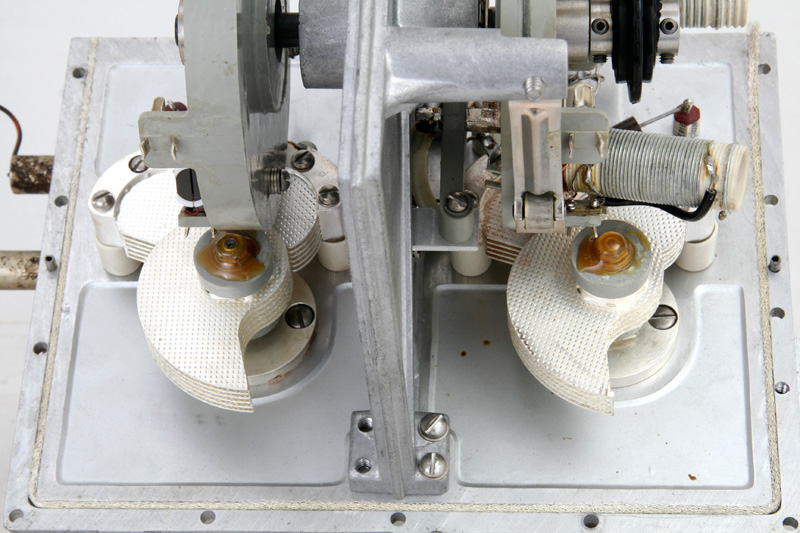

De beide afstem-condensatoren.

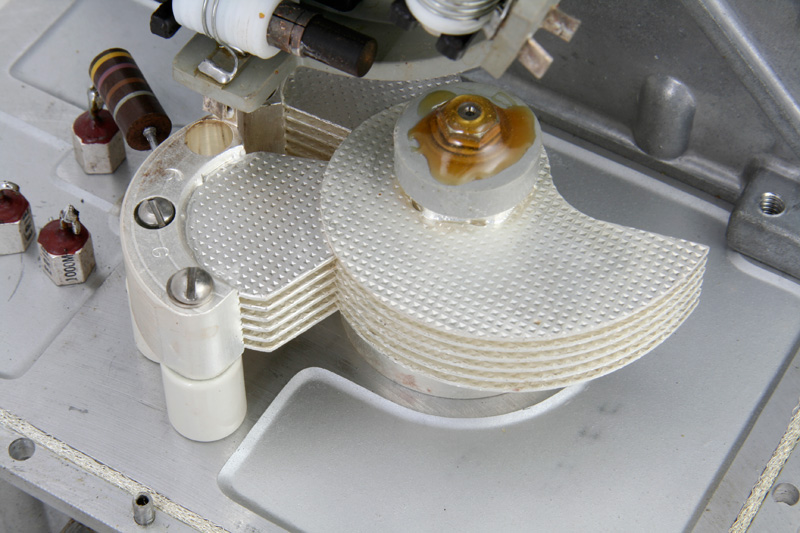

Detail van de afstem-C, heel mooi werk.\
Ja, wat nu, wat kun je hier nog mee ????
