De Hewlett Packard Audio Oscillator 200-AB.

De firma Hewlett Packard maakte toch wel heel mooie apparaten, niet alleen deze audio-oscillator.

HP is begonnen in een garage in Palo Alto, waar William (Bill) Hewlett en David (Dave) Packard wetenschappelijke instrumenten maakten. Op 1 januari 1939 richtten ze een vennootschap op met een startkapitaal van 538 dollar. De volgorde van hun achternamen in de bedrijfsnaam werd bepaald door een muntje op te gooien. De garage geldt tegenwoordig als geboorteplaats van Silicon Valley.
Hun allereerste product was een oscillator voor de Walt Disney Studios die gebruikt werd bij de soundtrack van Fantasia. Tijdens de Tweede Wereldoorlog leverde het bedrijf radio's, sonars, radars en andere apparatuur voor zee- en luchtvaart.
Het tegenwoordige HP levert een zeer breed assortiment aan apparatuur en is op vele gebieden toonaangevend. Van meetinstrumenten, medische apparatuur en computersystemen, ongeveer alles wordt gefabriceerd.

Ik was na mijn school- en diensttijd al heel erg gecharmeerd van HP, ik vond een oscilloscoop met om de beeldbuis zo'n geribbelde metalen rand uitzonderlijk mooi, jammer genoeg ben ik die nog nergens voor niet al te veel centjes tegen gekomen.

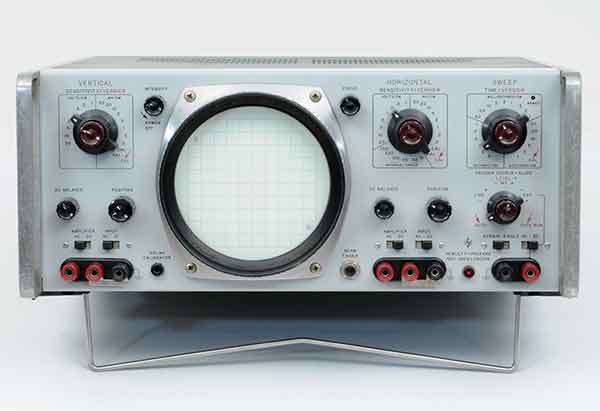

Dit is zo'n type oscilloscoop met de metalen rand om de beeldbuis, wie er nog een heeft staan, ik houd me aanbevolen......

De liefde voor HP heeft ook gevolgen gehad voor de computerapparatuur van mijn laatste werkgever in Almelo gehad, de grote Unix-systemen met alle daarbij behorende randapparatuur kwamen van HP. We hebben er nooit spijt van gehad.

Maar nu terug naar de HP 200AB.

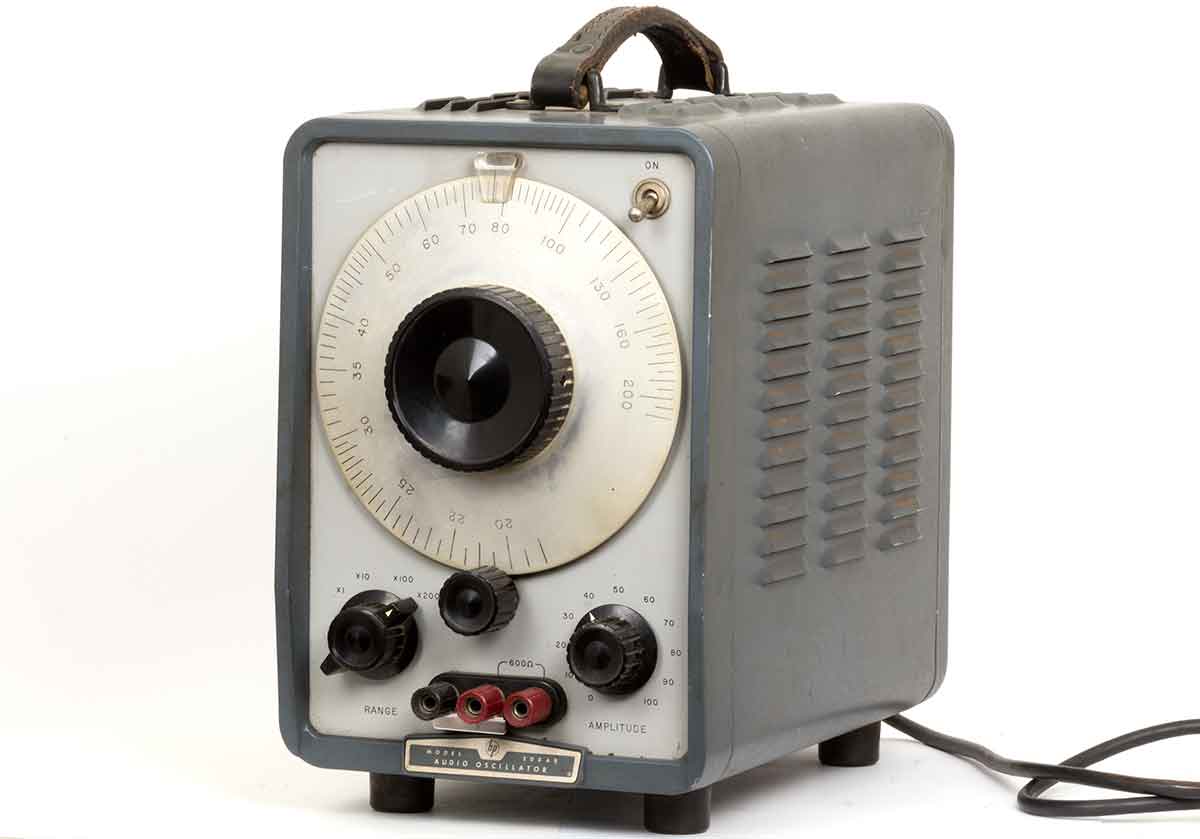

Het apparaat met zijn typische HP vormgeving.

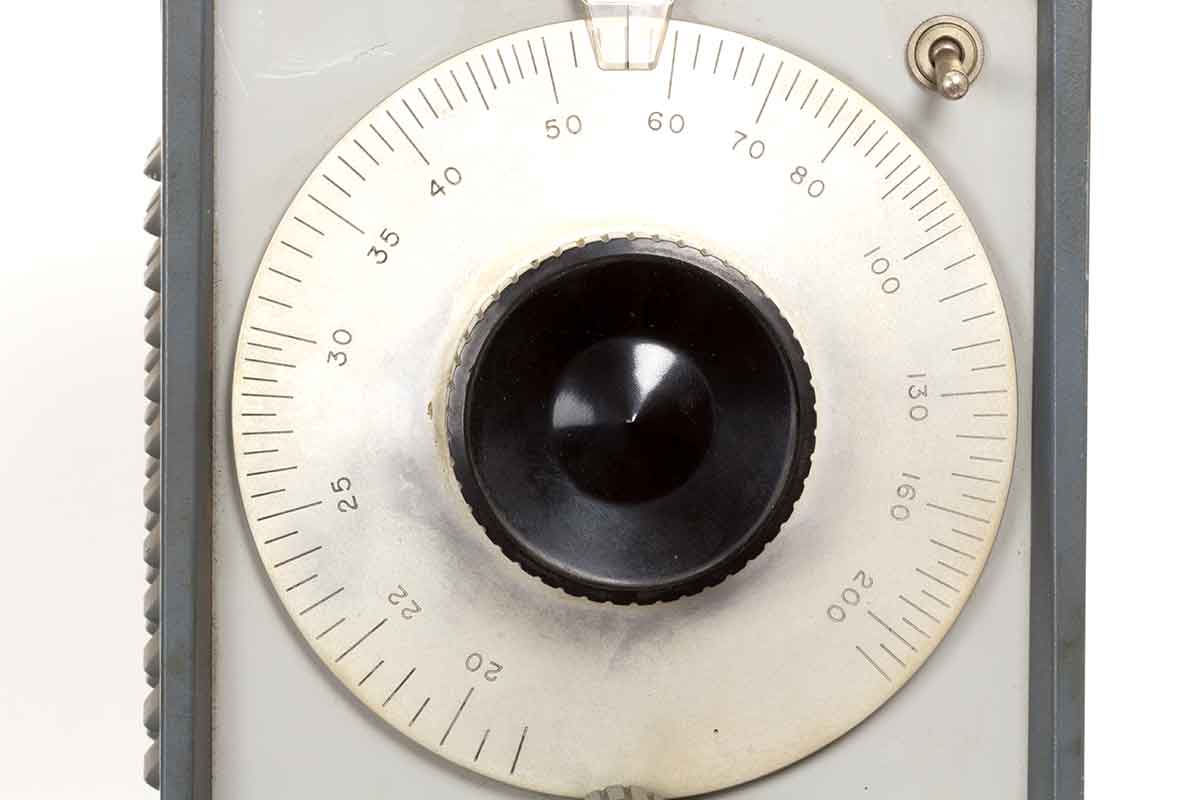

De voorkant met een enorme instel-schaal met een vertragingsknop. Het bereik is 20 Hz tot 40 kHz.

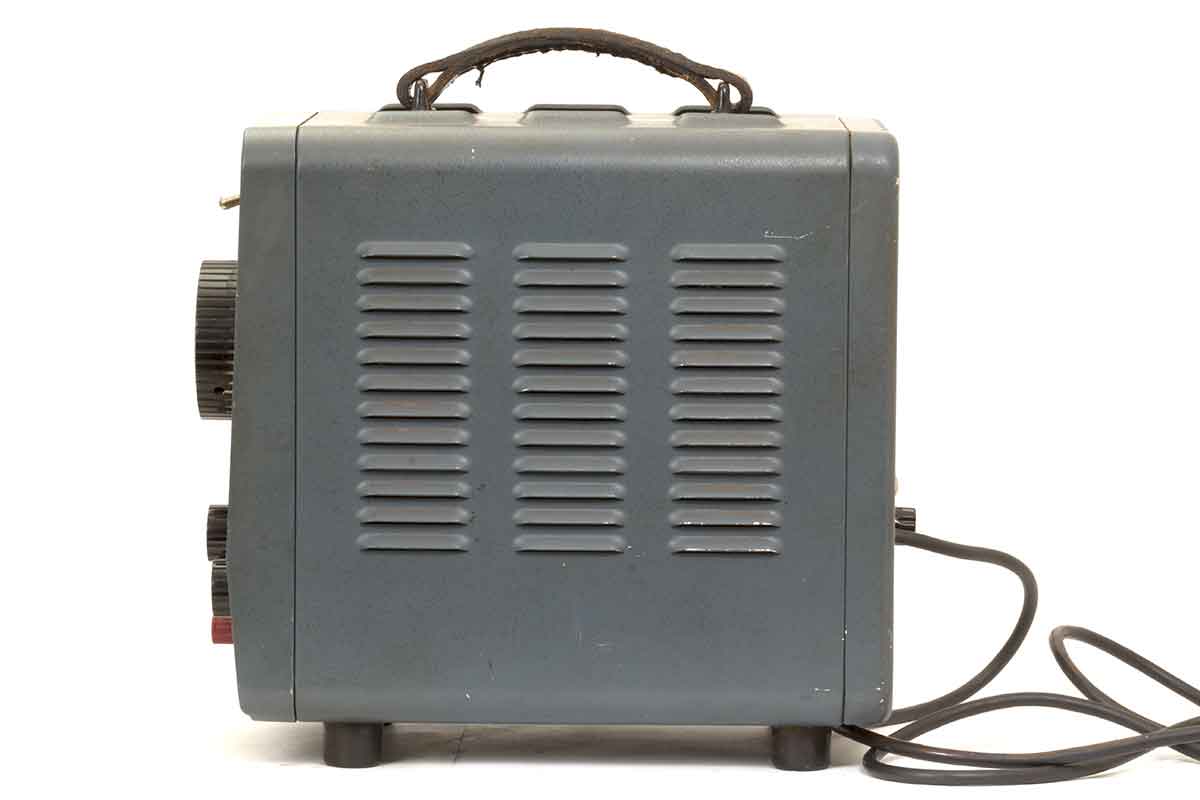

De zijkant van het aluminium huis.

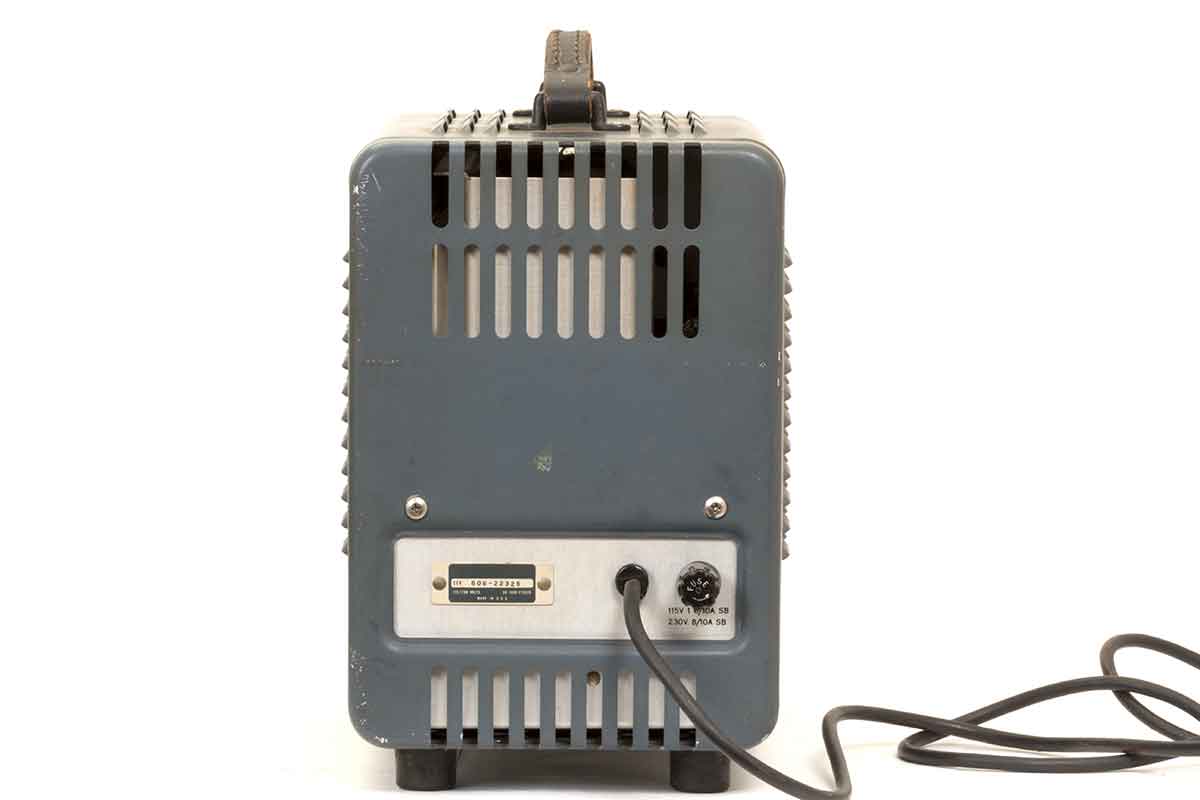

De achterzijde met net-aansluiting en zekering.

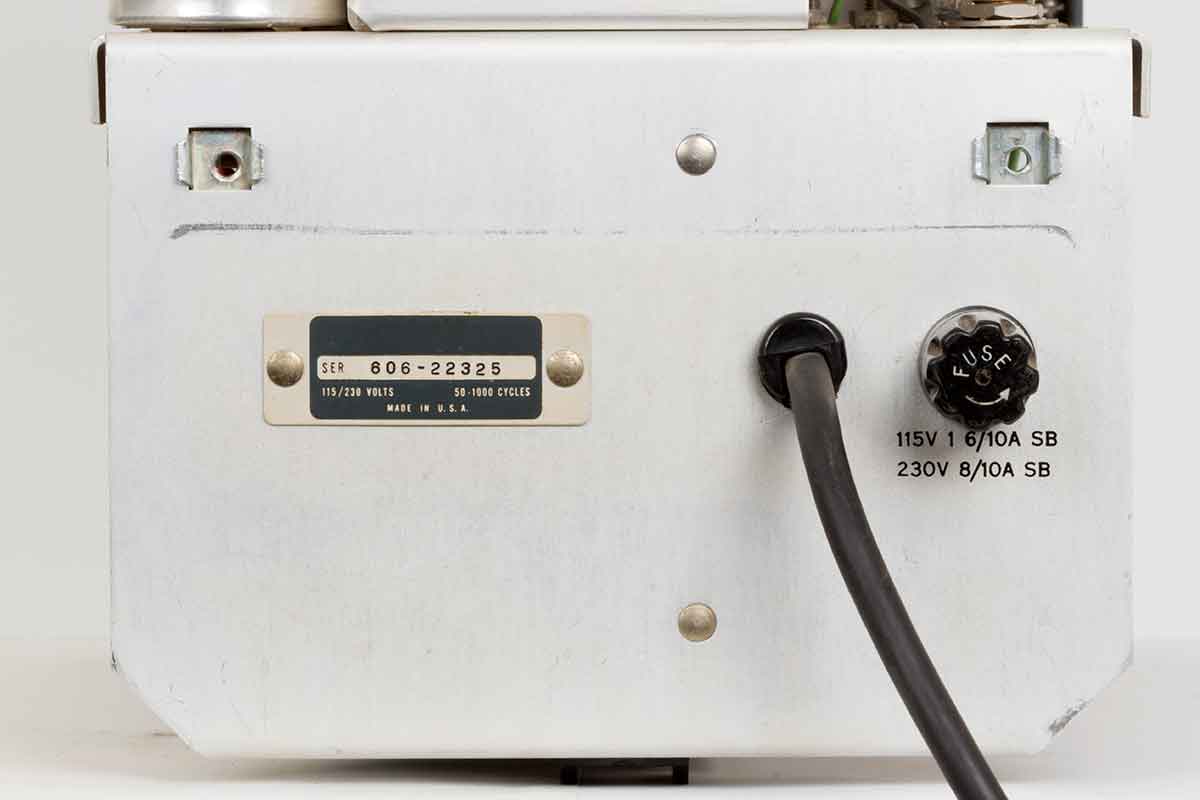

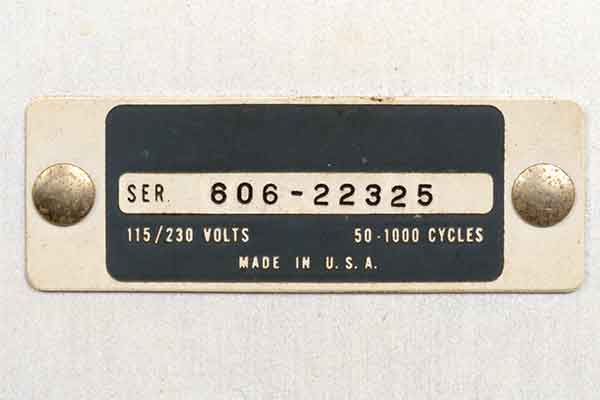

Typeplaatje.

Het apparaat is redelijk intensief gebruikt voordat het bijna in de afvalcontainer was beland.

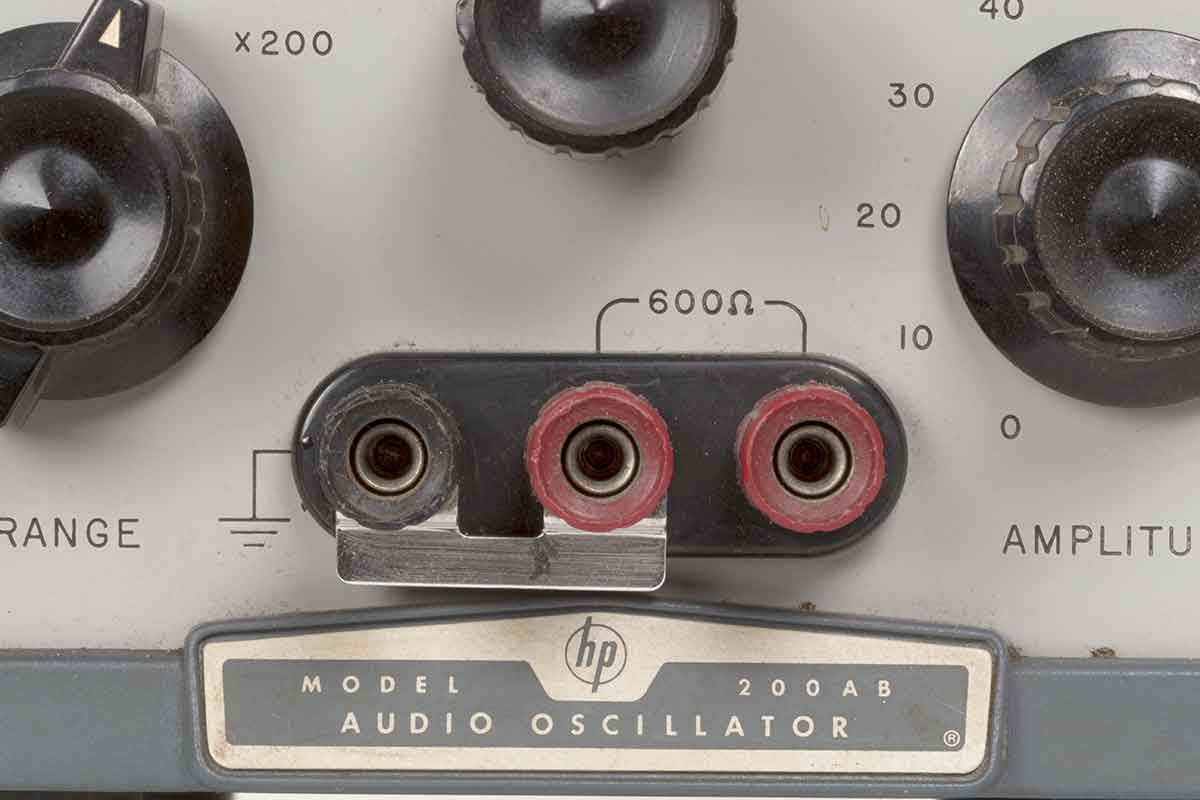

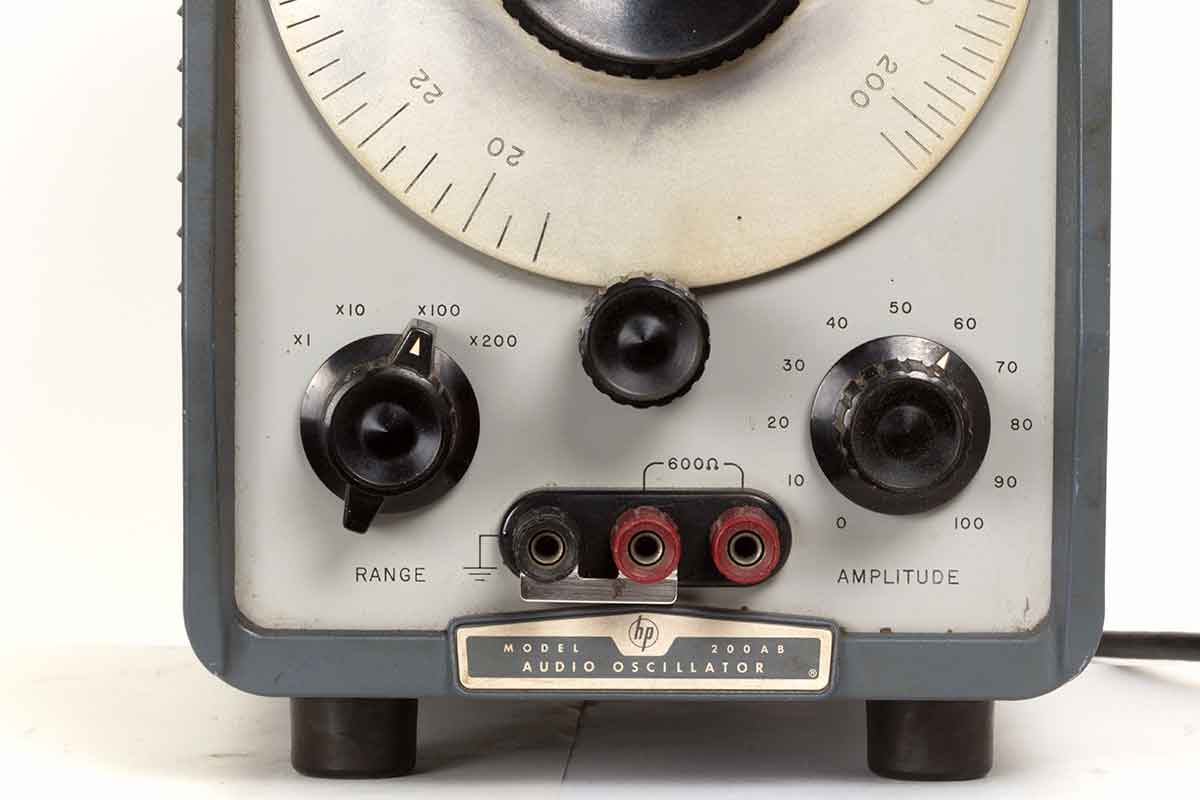

De Range-schakelaar, fijnafstemknop, uitgangsspanningregelaar met de drie aansluitklemmen, 600 Ohm.

Het embleem van HP, tijdloos.

Met twee schroeven aan de achterzijde is de oscillator uit zijn behuizing te halen.

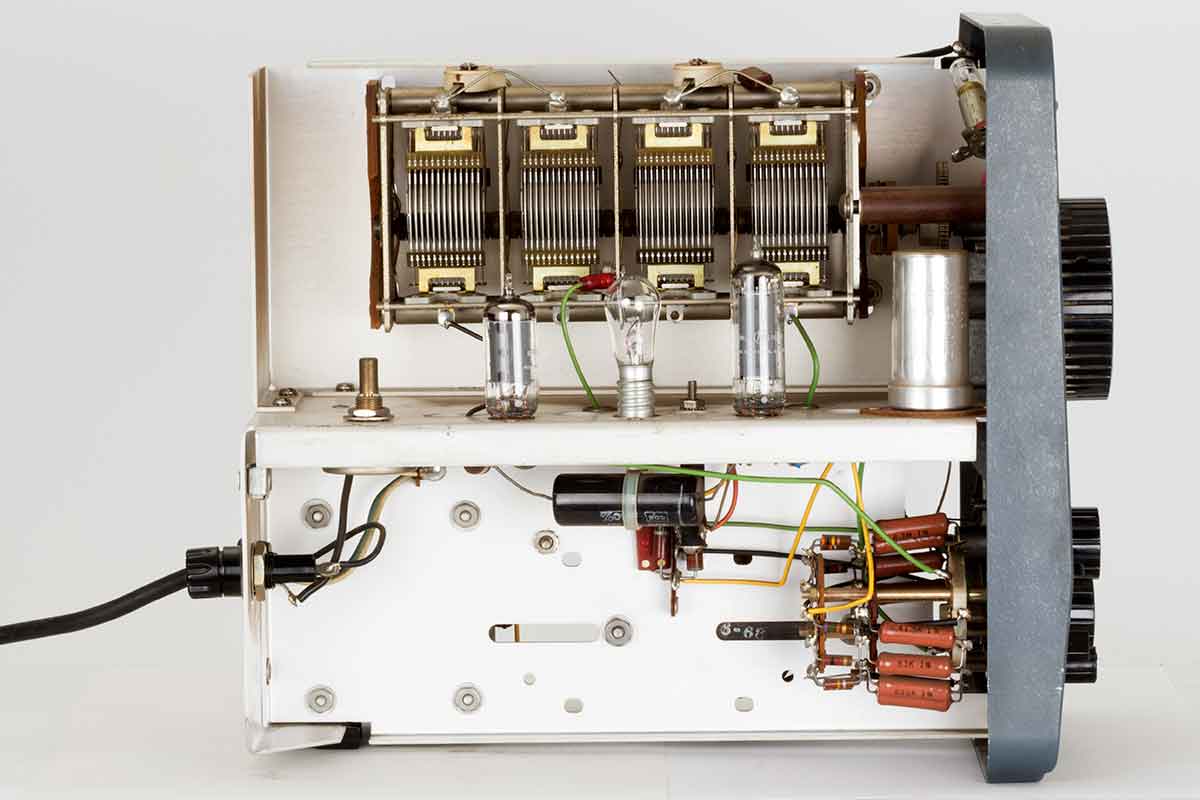

Dit is het frequentiebepalend gedeelte.

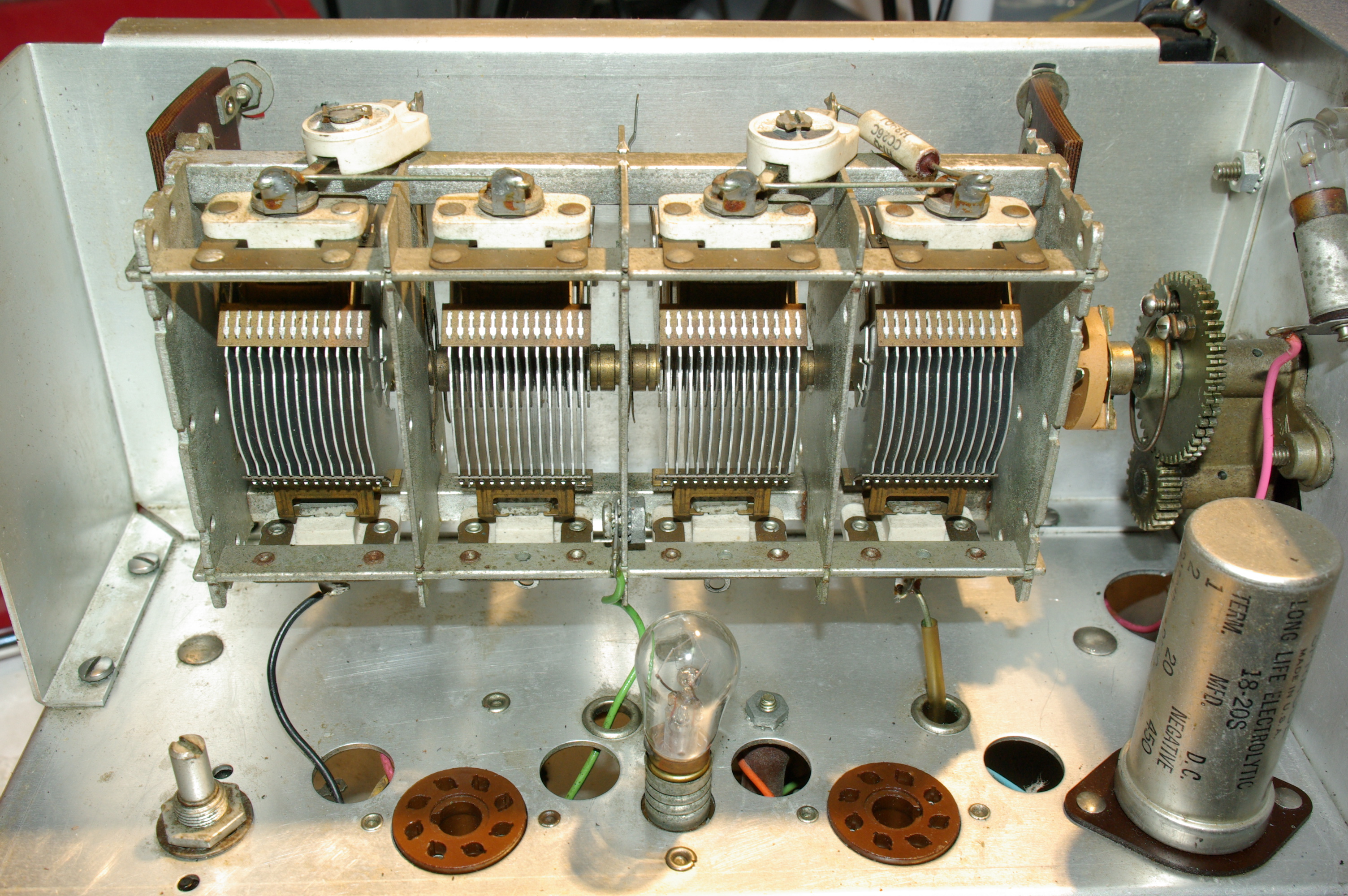

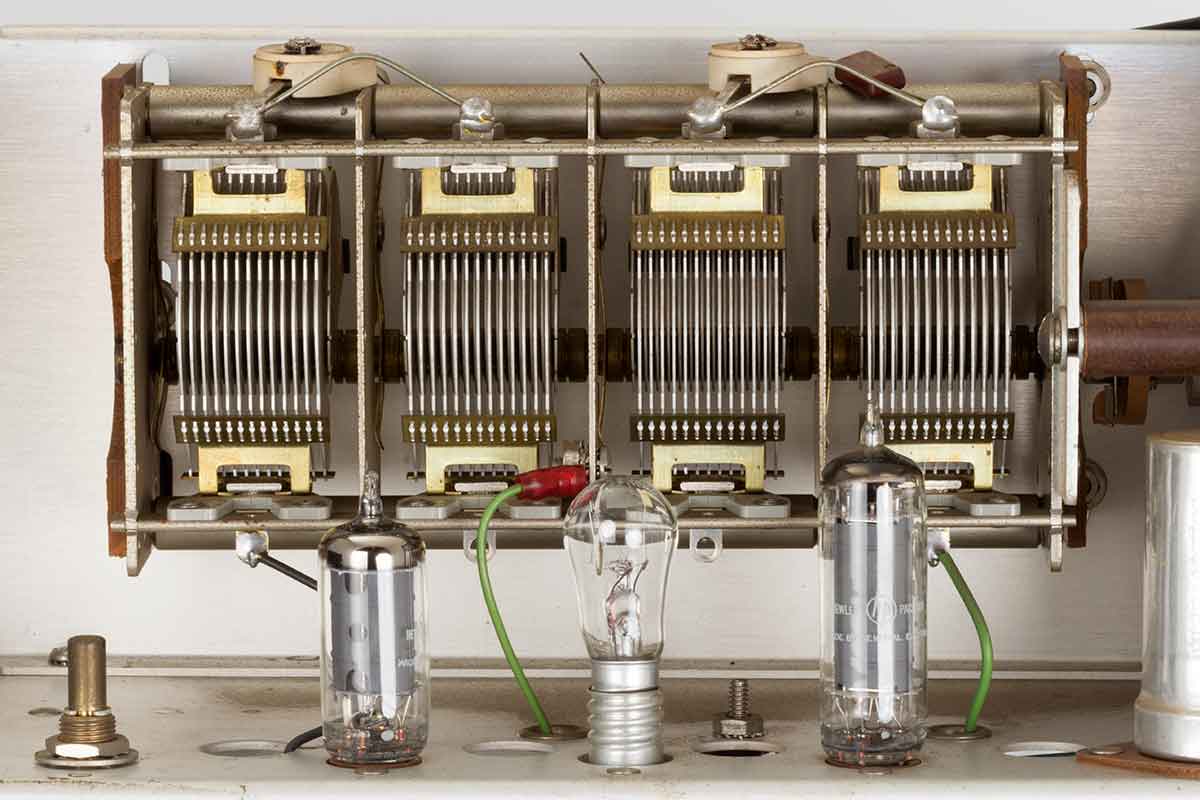

De viervoudige afstemcondensator.

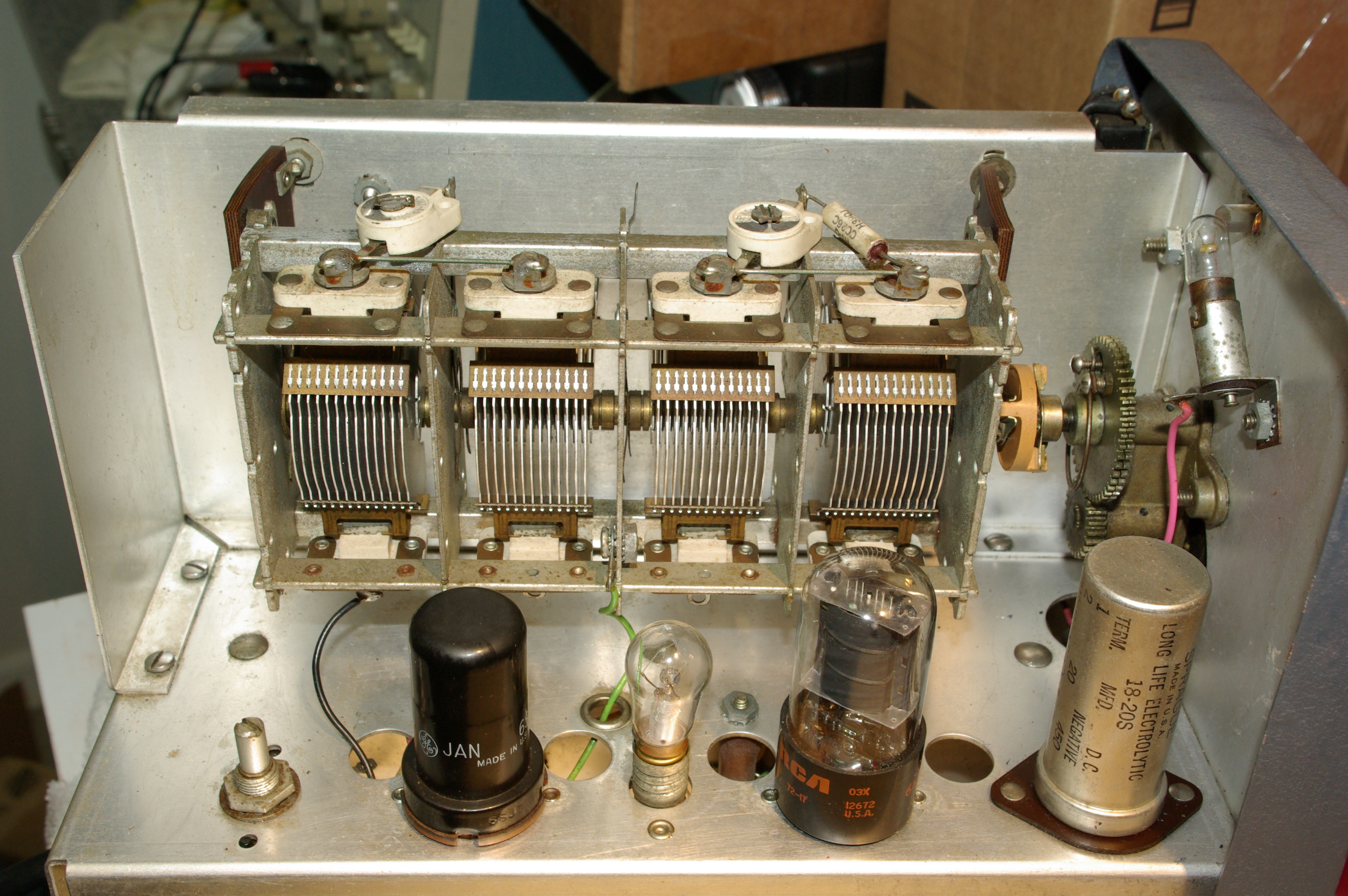

De oudere uitvoering met andere buizen.

Zonder buizen.

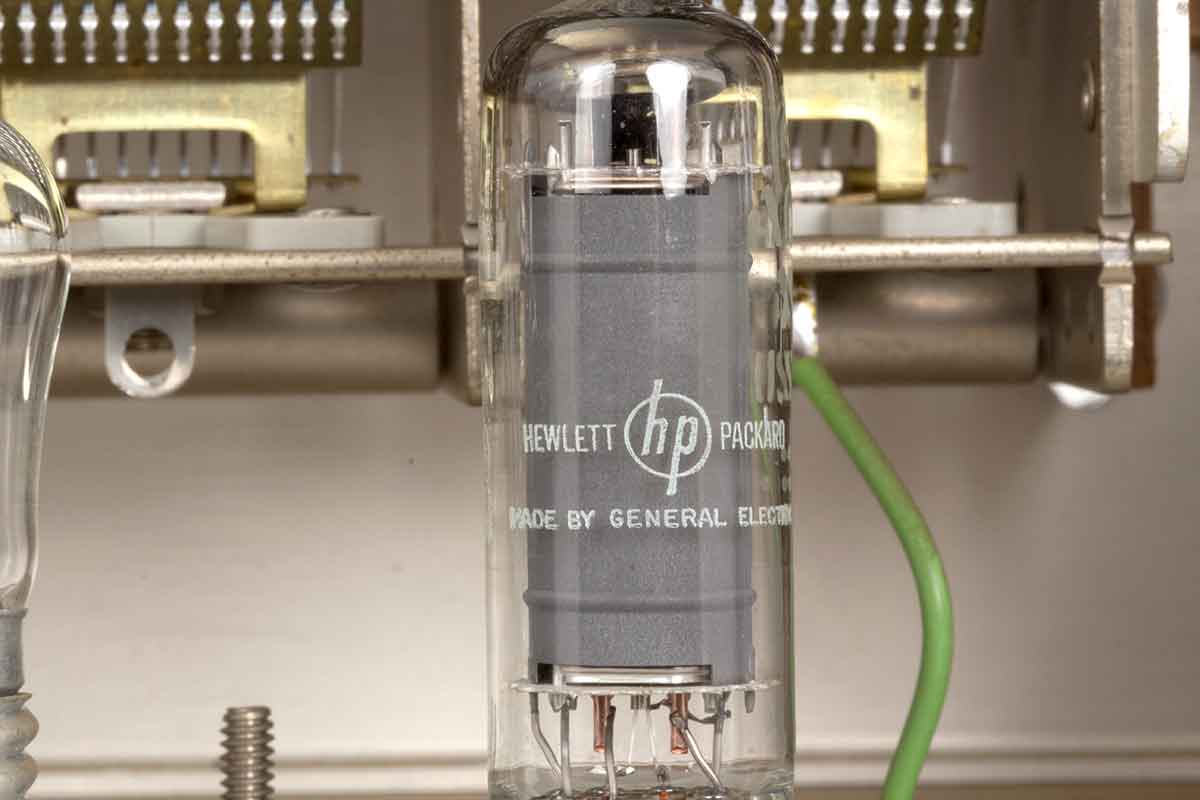

Buizen door General Electric voor HP gemaakt.

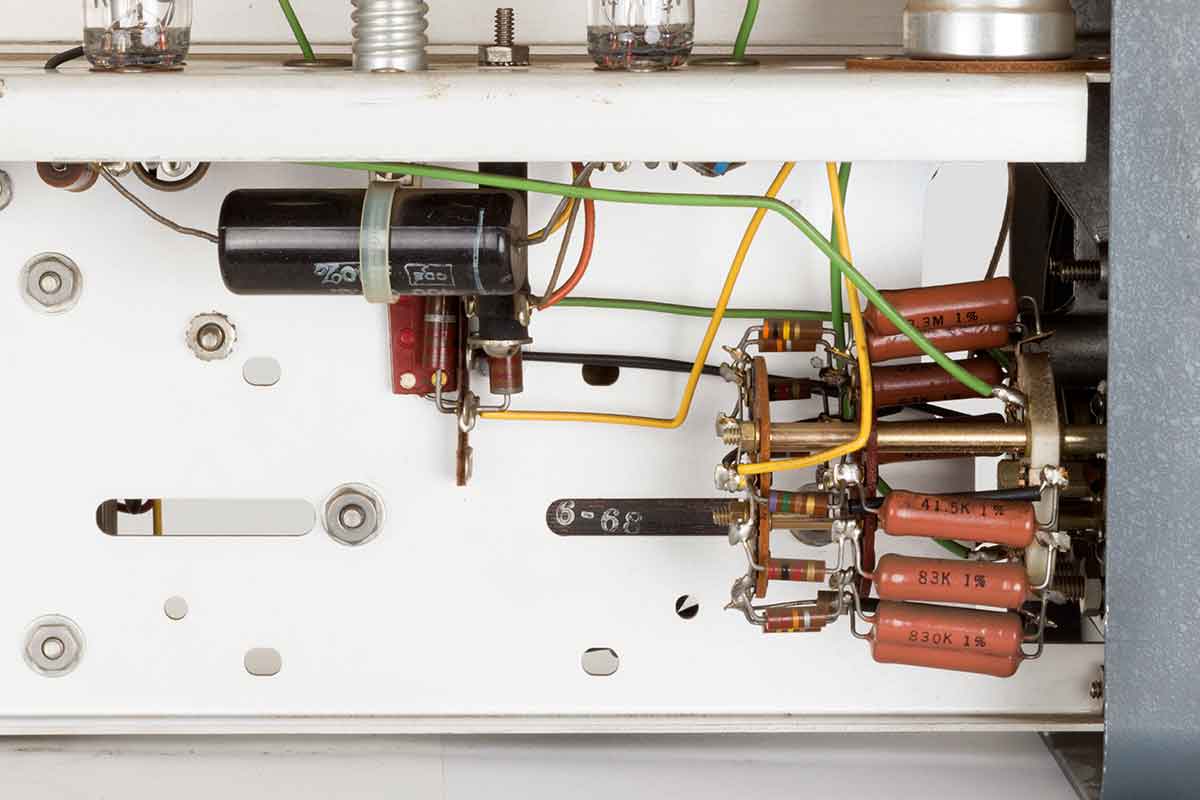

Rechts de bereikschakelaar.

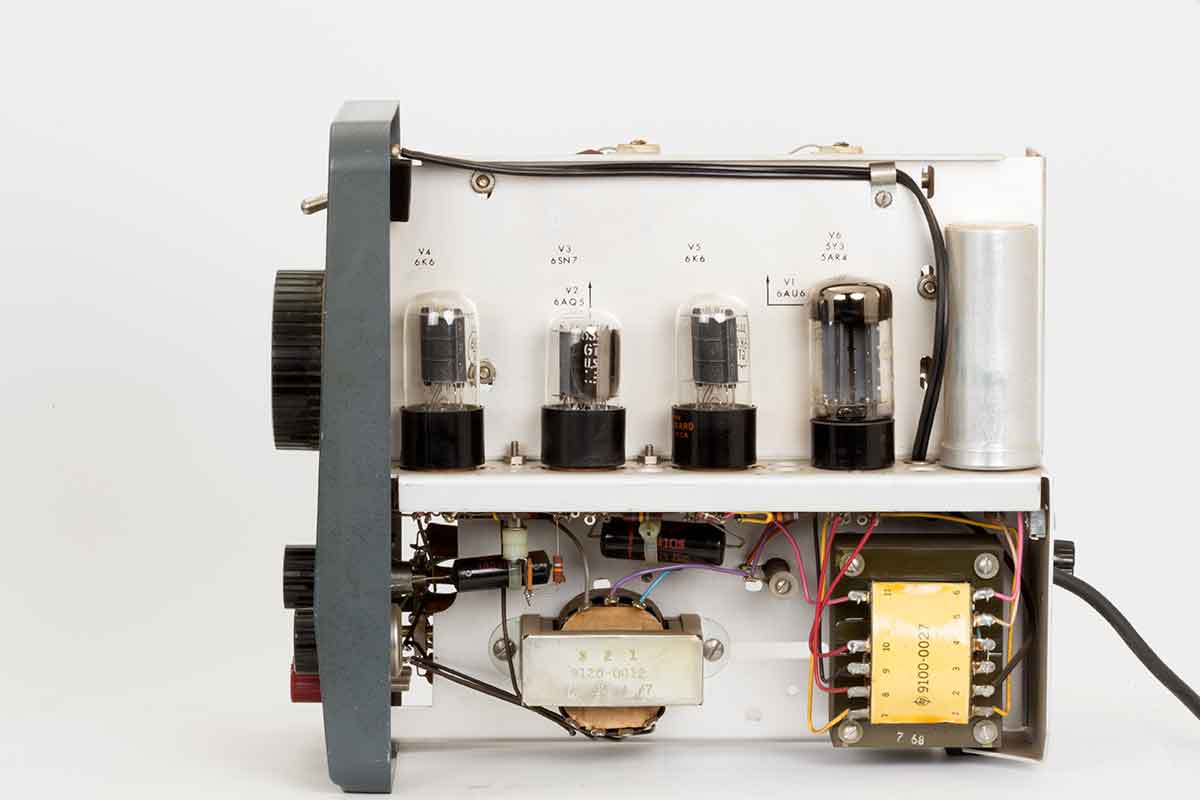

Aan de andere kant bevindt zich het voedingsgedeelte en de LF-versterker.

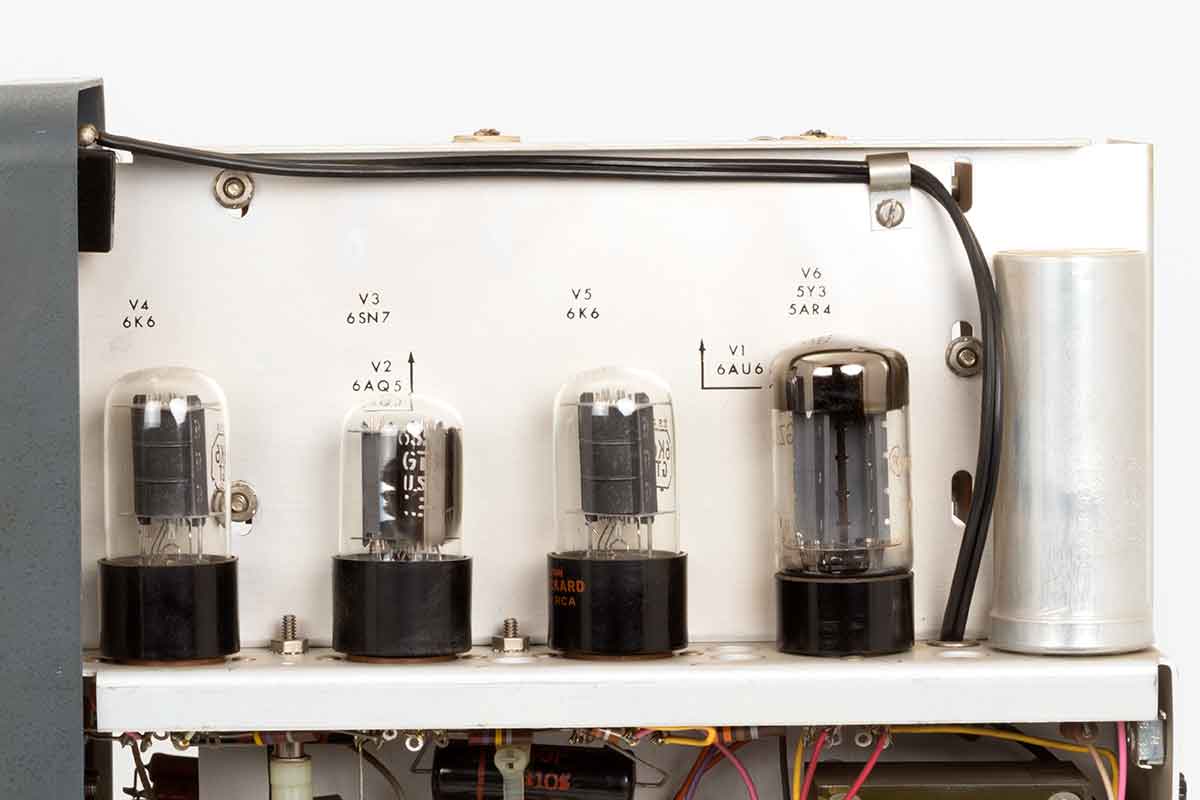

De buizen van dit gedeelte waarbij de twee 6K6-en de balans-eindtrap van de versterker vormen. De buistypes met pijltje bevinden zich aan de andere kant.

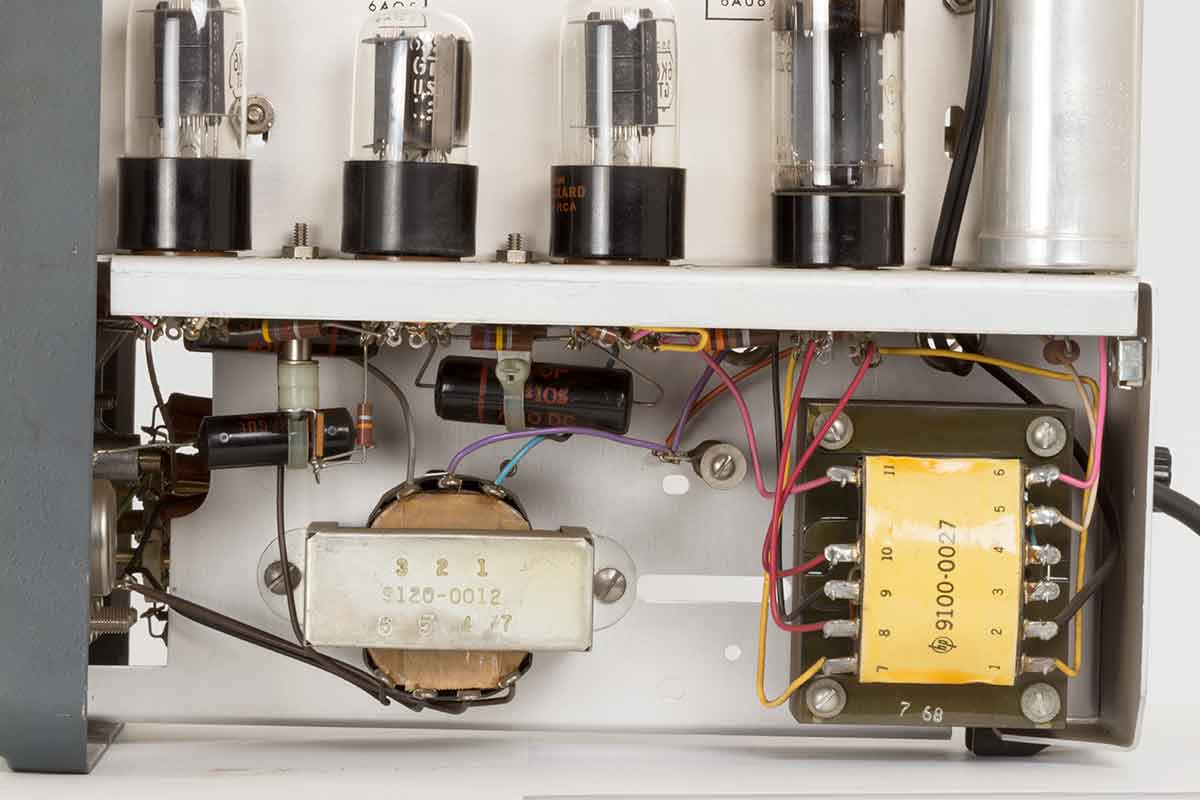

Links de balans-uitgangstransformator en rechts de voedingstrafo. Het ziet er netjes afgewerkt uit.

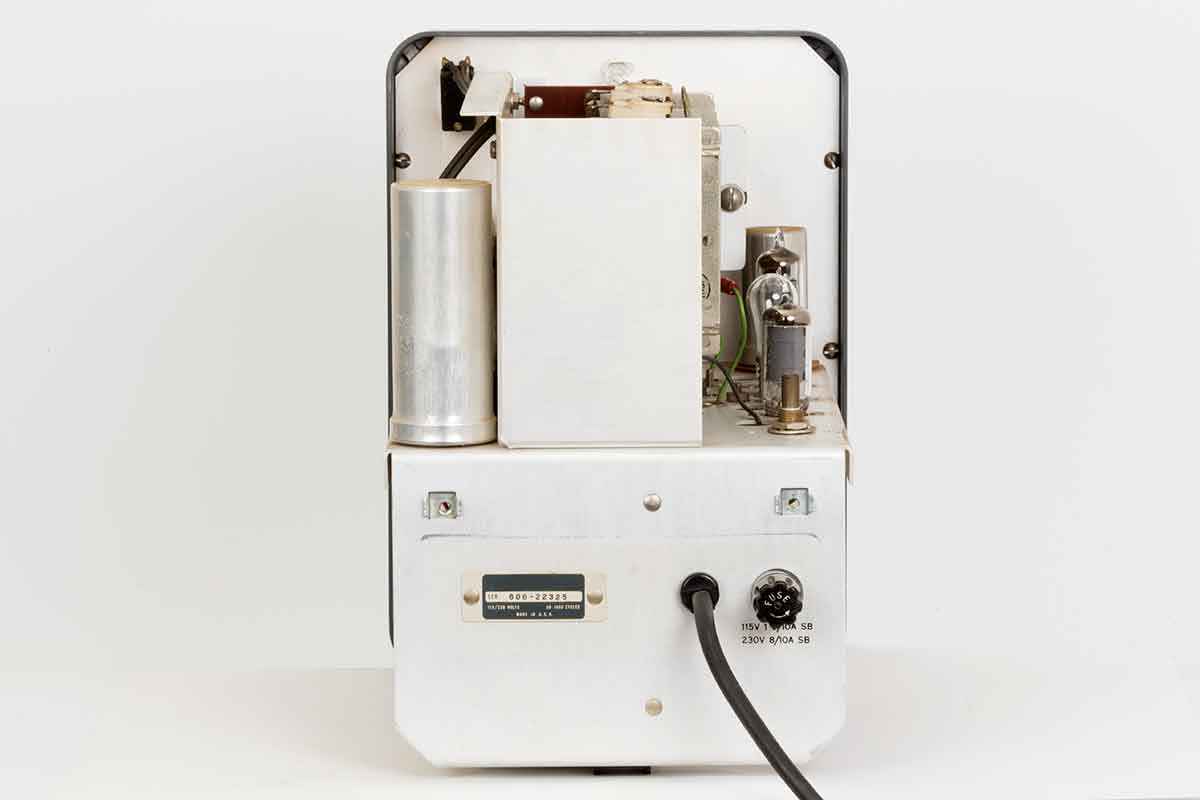

Blik op de achterkant.

De instelling voor een andere netspanning zal op de voedingstrafo moeten gebeuren, nou, dat doe je ook niet elke dag.

Al met al een prachtig apparaat en hij werkt ook nog perfect!!!

Hier nog een stukje historie van de oscillator:

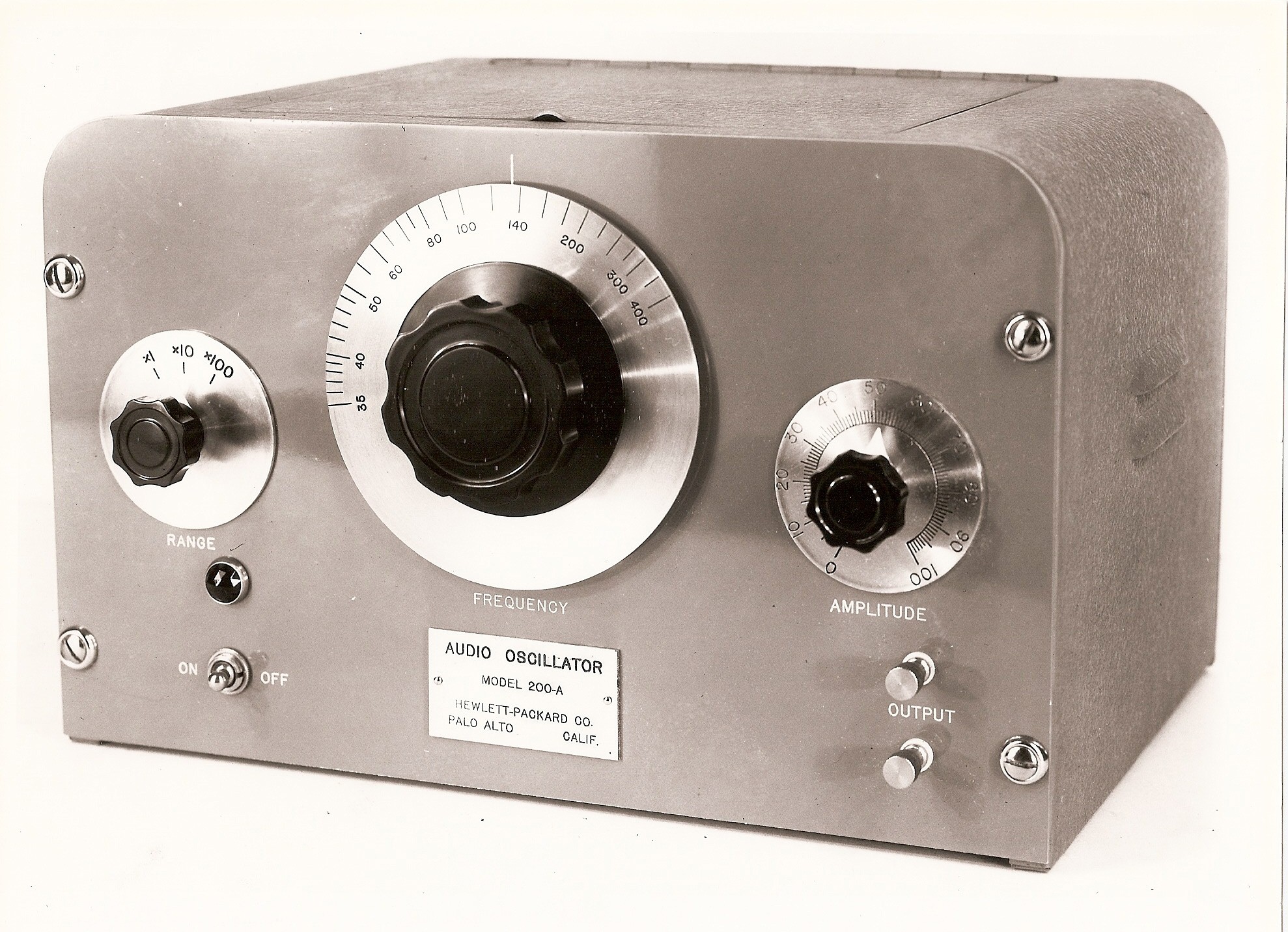

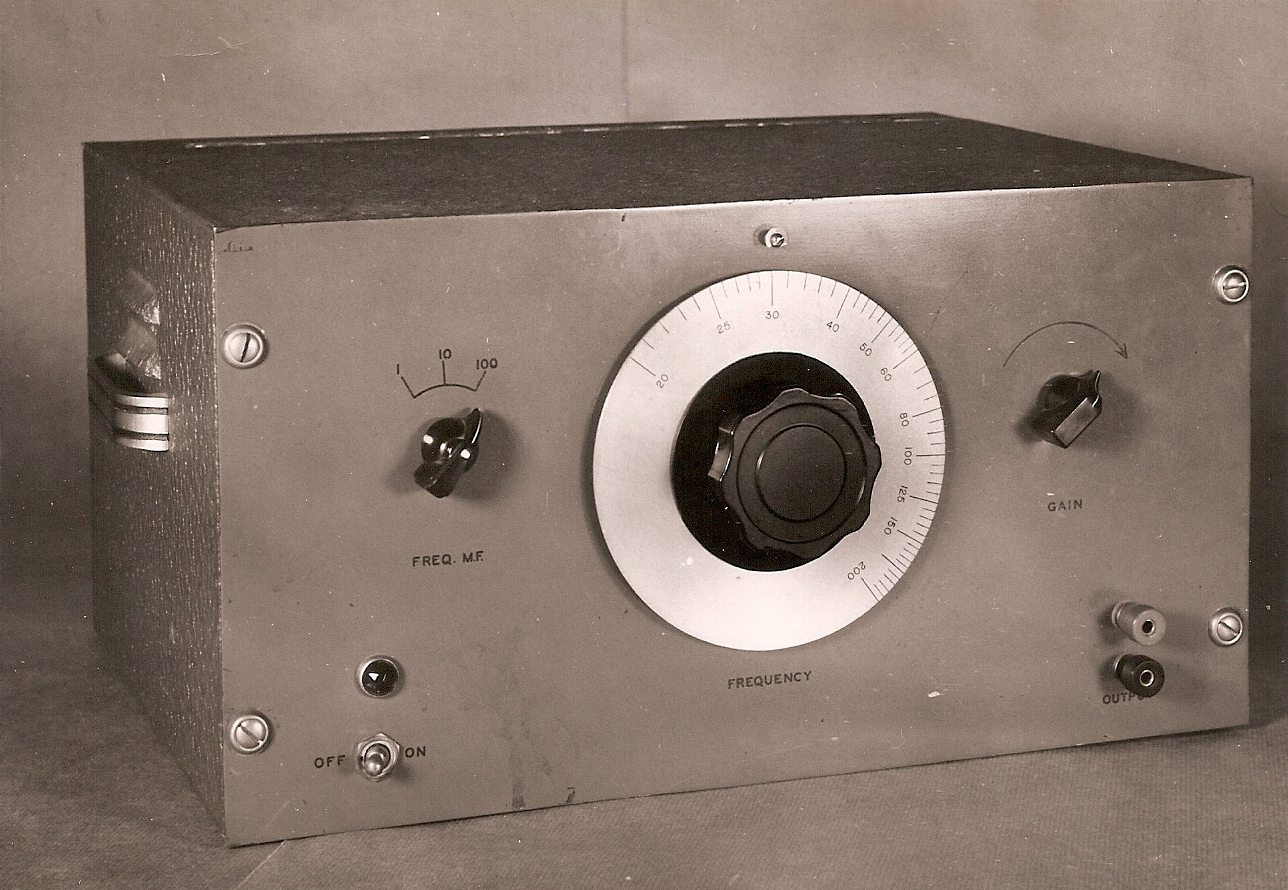

Het protoype van de 200A van 1939

Dit was de gemodificeerde uitgave voor de serieproductie.

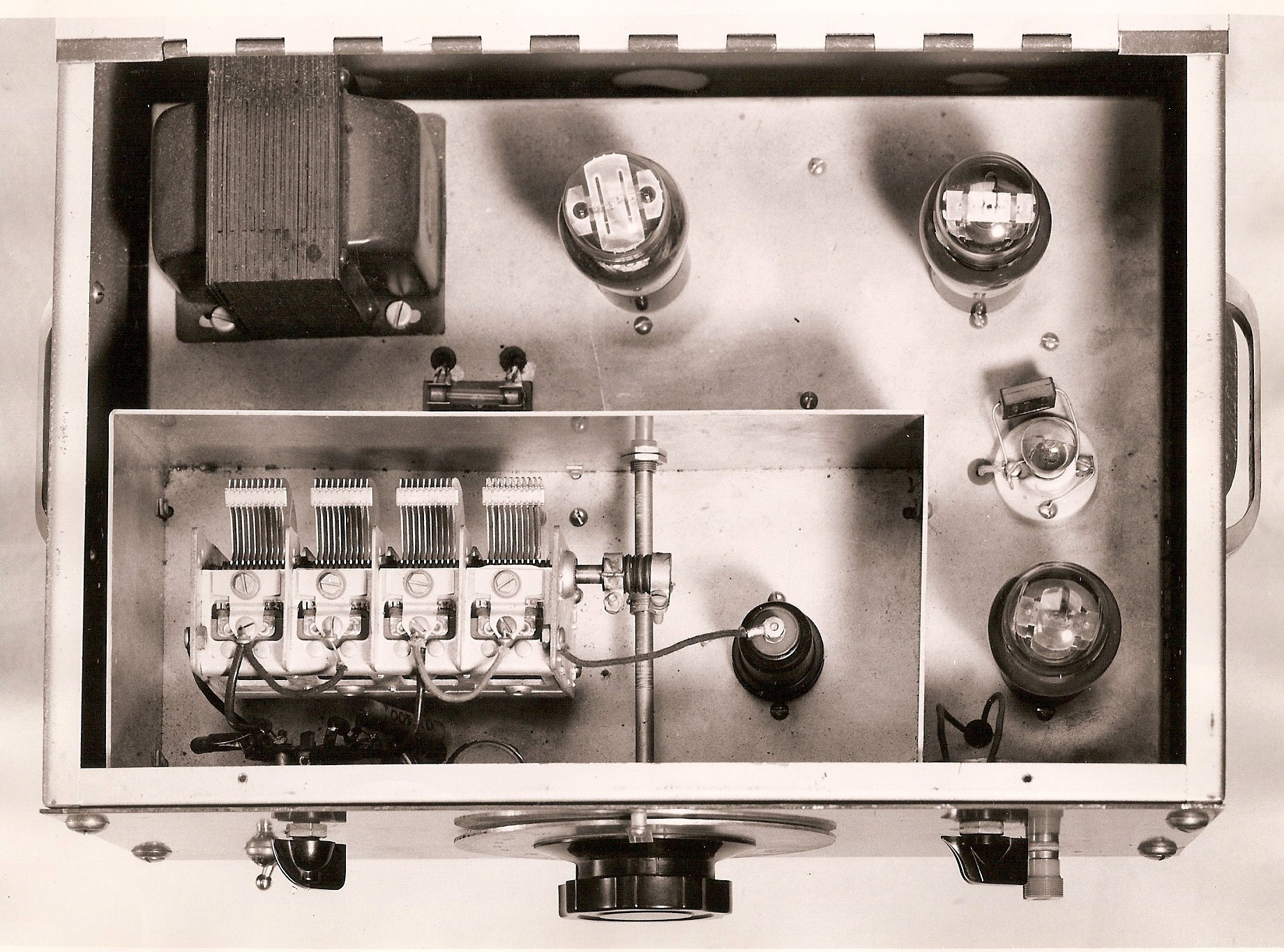

Het binnenwerk van het prototype. Er werden er acht aan de Walt Disney-studios verkocht, het begin van een lang succesverhaal.

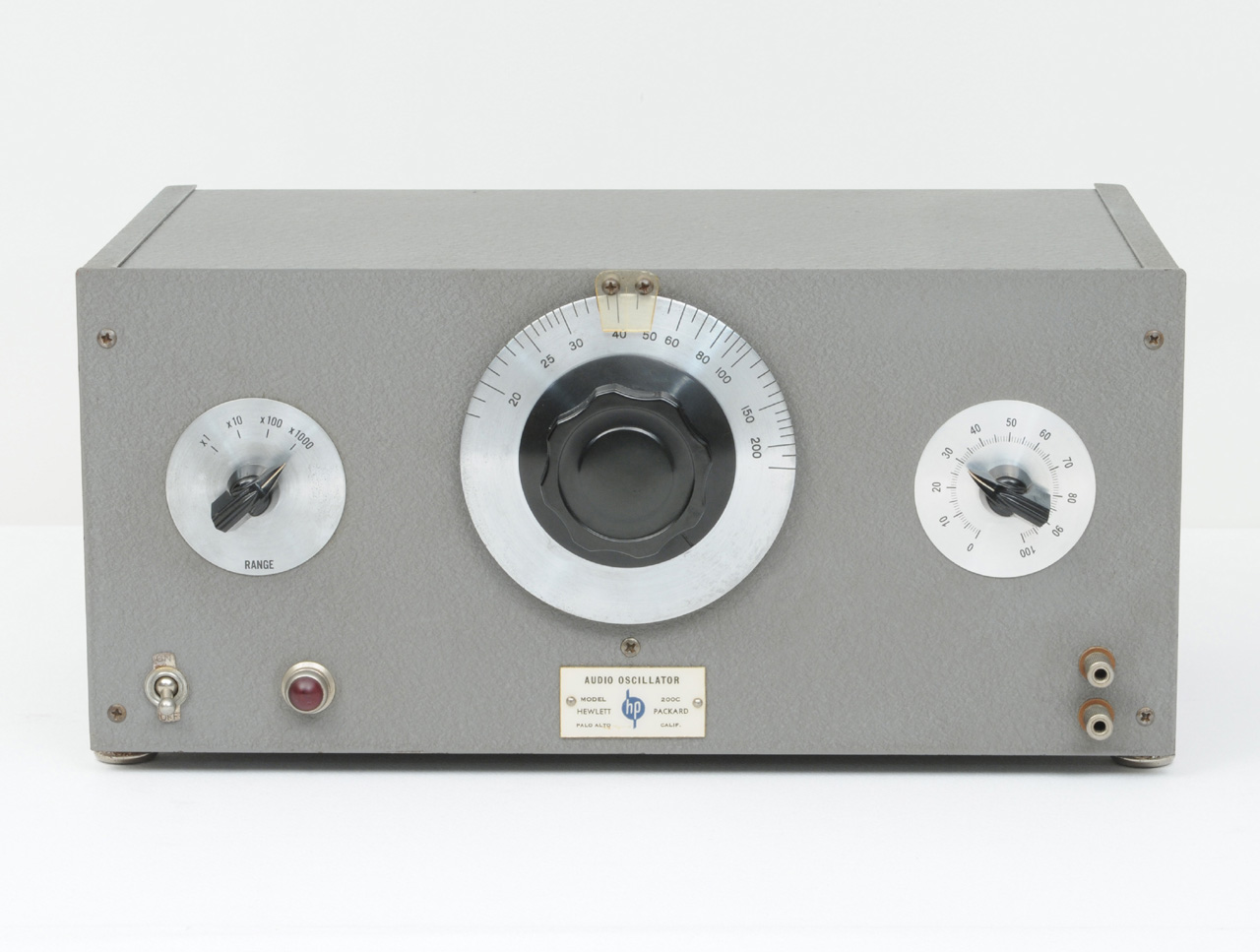

Nog een uitvoering van de oscillator.

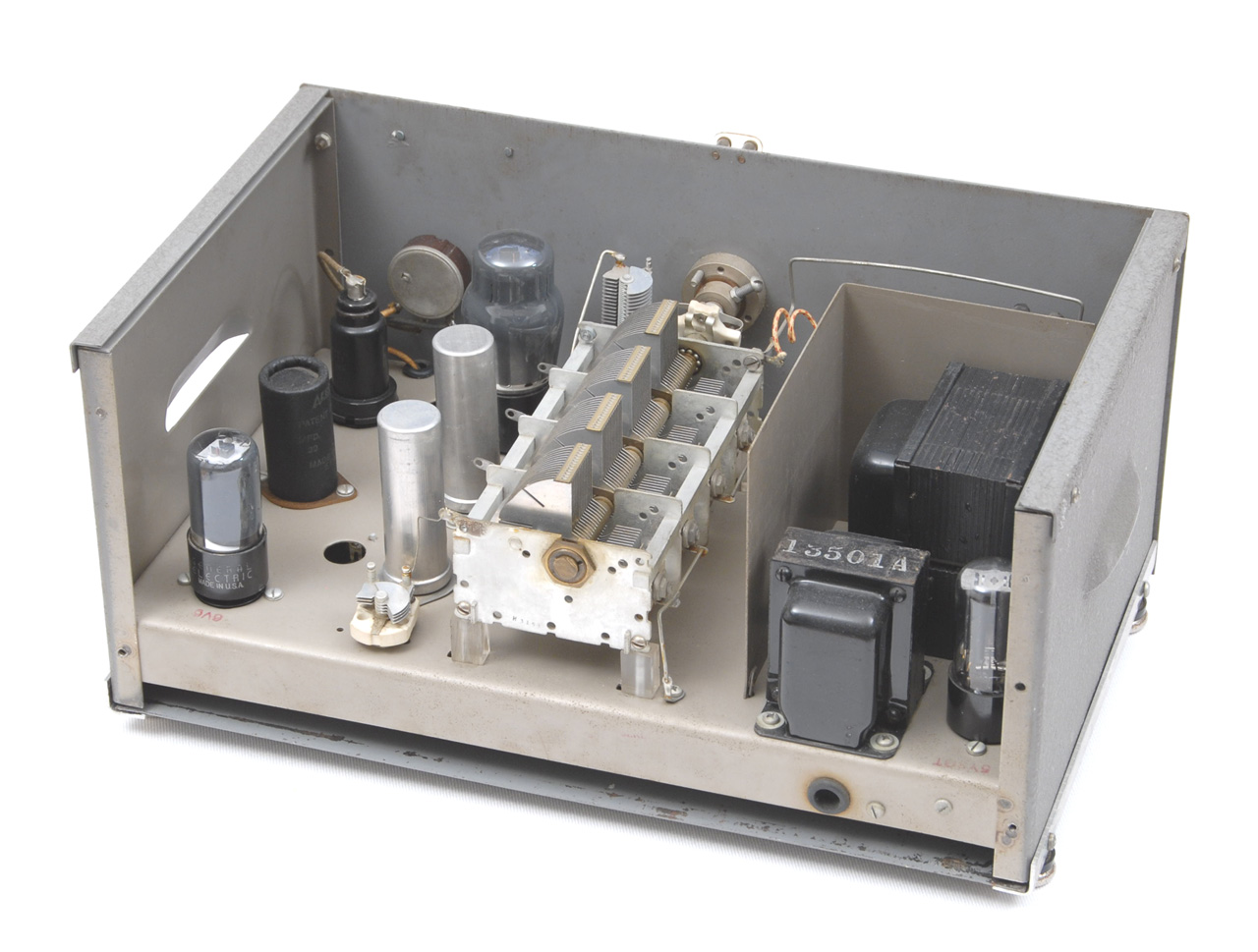

De binnenkant.

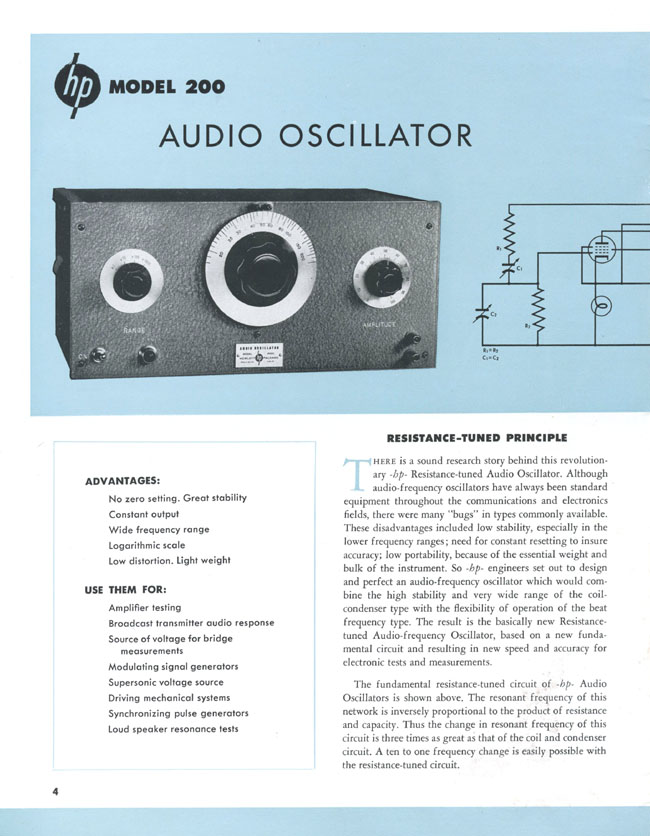

Een advertentie.

Hierbij nog een link naar het manual in pdf-formaat:

Audio-oscillator 200AB

Verder nog het patent op de oscillator 200A van 1942.

Patent Audio-oscillator 1942
