Heathkit IM-11D VTVM ( Buis Volt Meter )

Heathkit, apparatuur waar je als jongetje vol ontzag naar keek. De reclame in "Radio Bulletin" van de jaren 60 was ook indrukwekkend

Hoewel ik toen nooit iets heb kunnen kopen van het brede aanbod van de firma, is mij nu dan toch wat deel geworden en wel een buis-voltmeter

Het apparaat zal wel uit ca 1960 stammen, wie het beter weet mag het zeggen. Het is wel een leuk, handzaam kastje en het werkt ook nog, redelijk nauwkeurig zelfs.

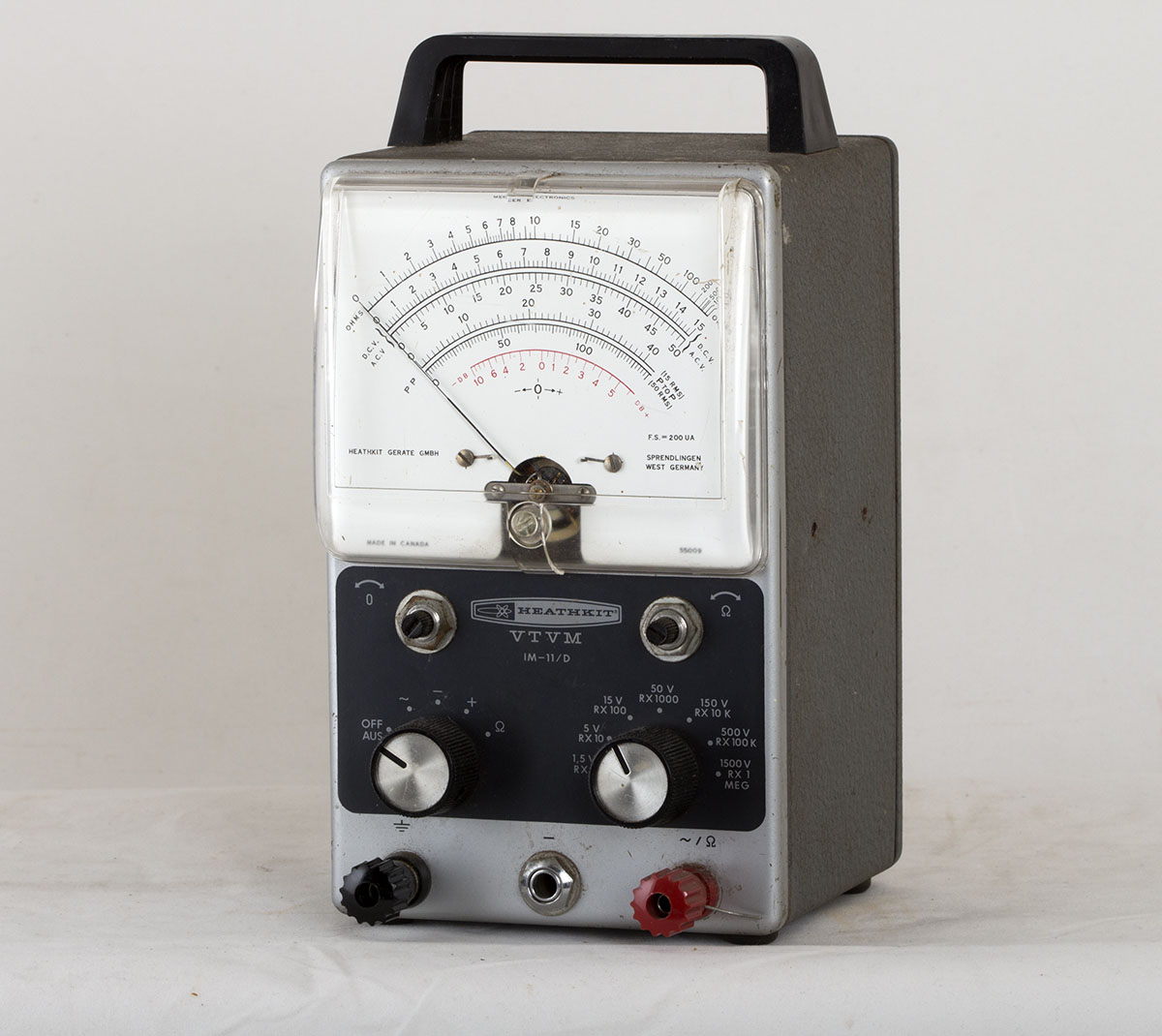

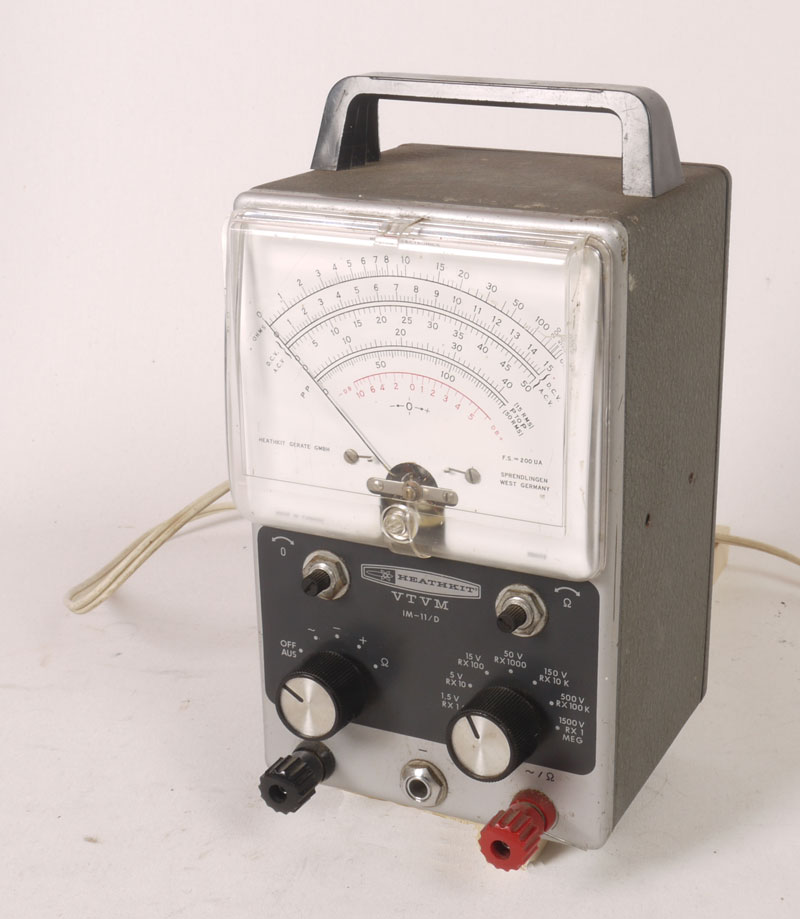

Het gehele instrument.

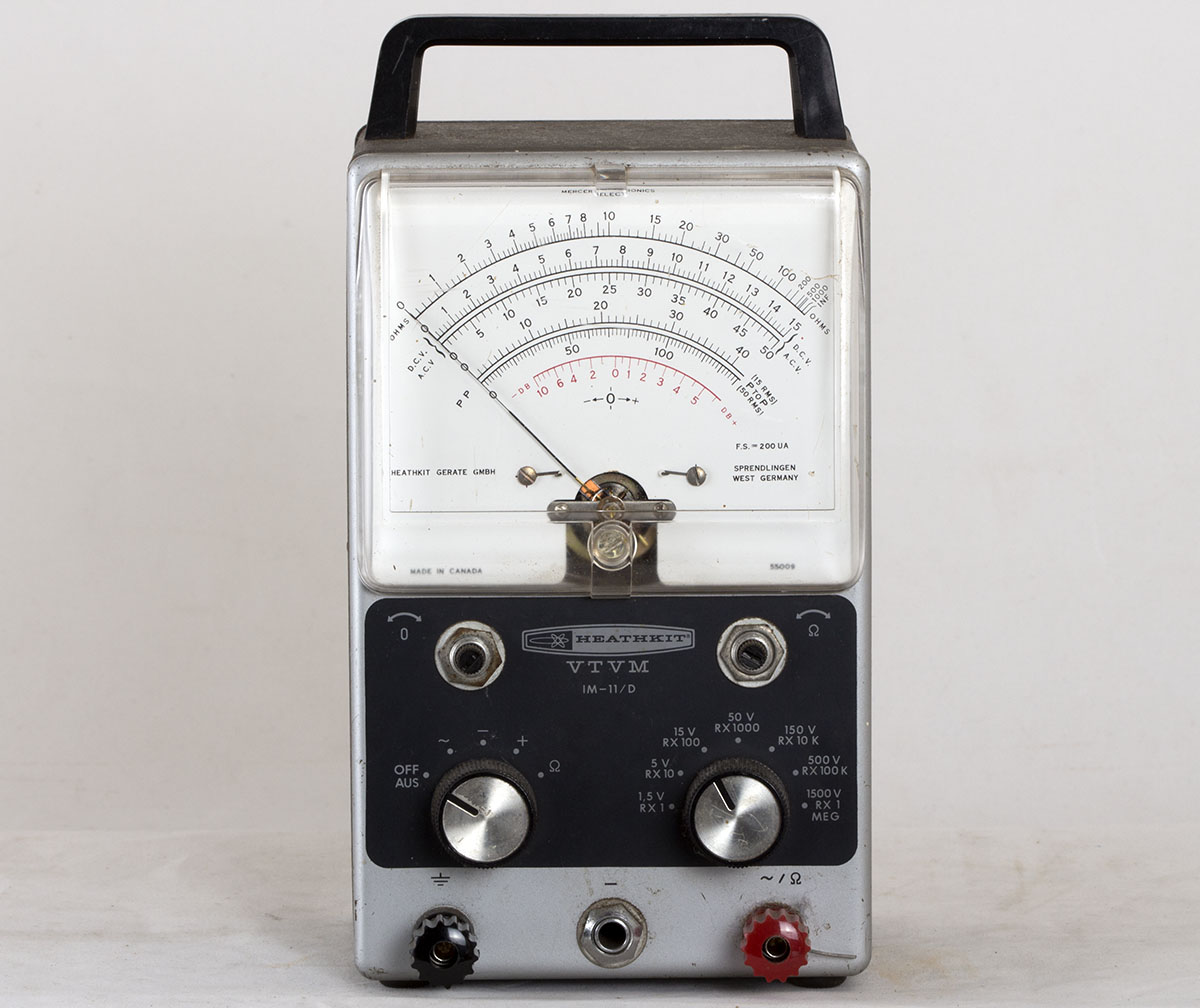

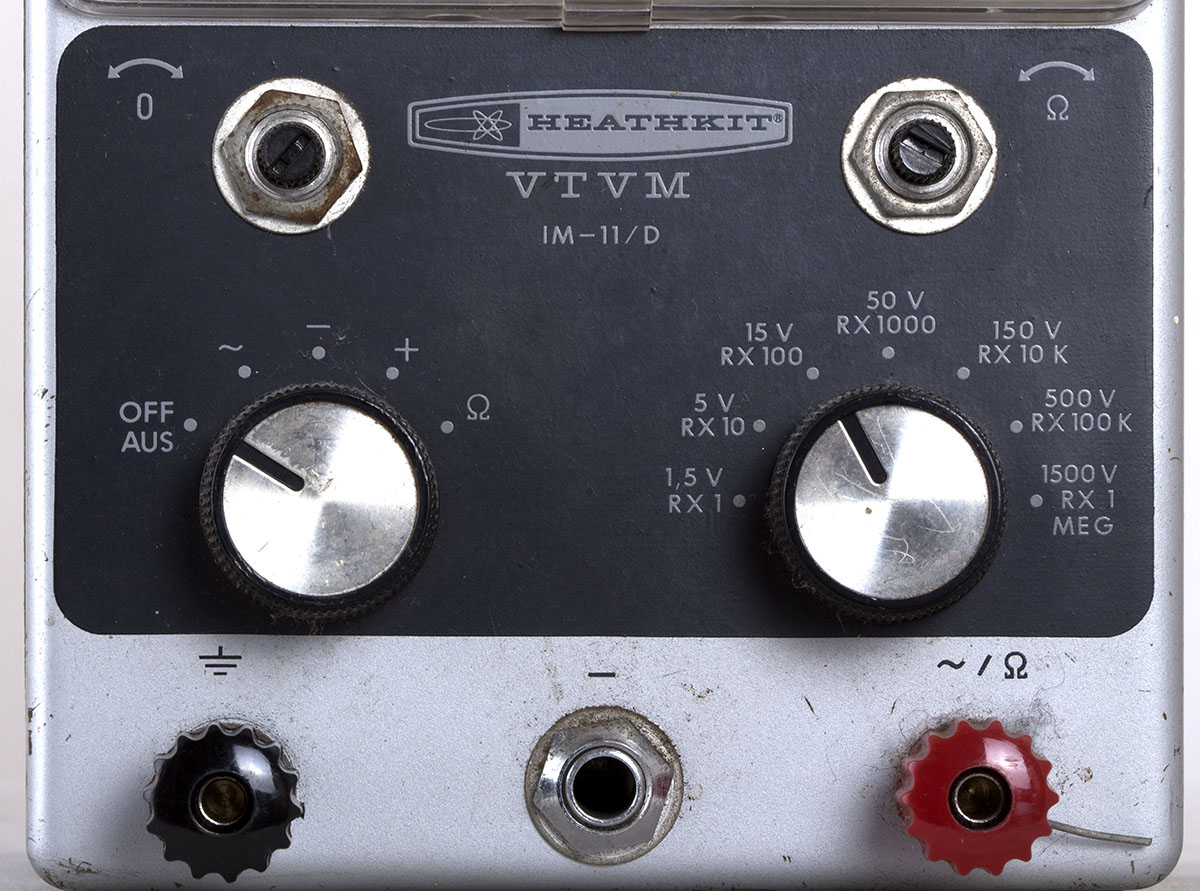

Front.

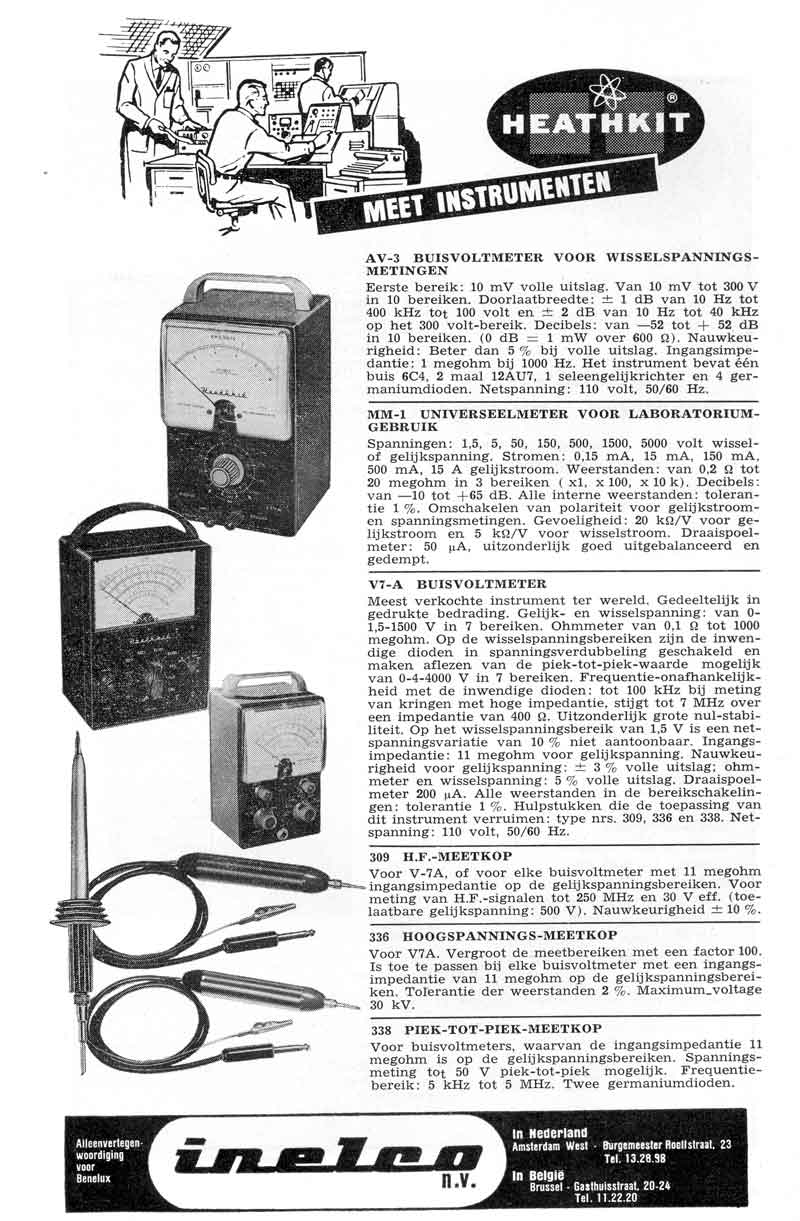

De reclame voor het instrument.

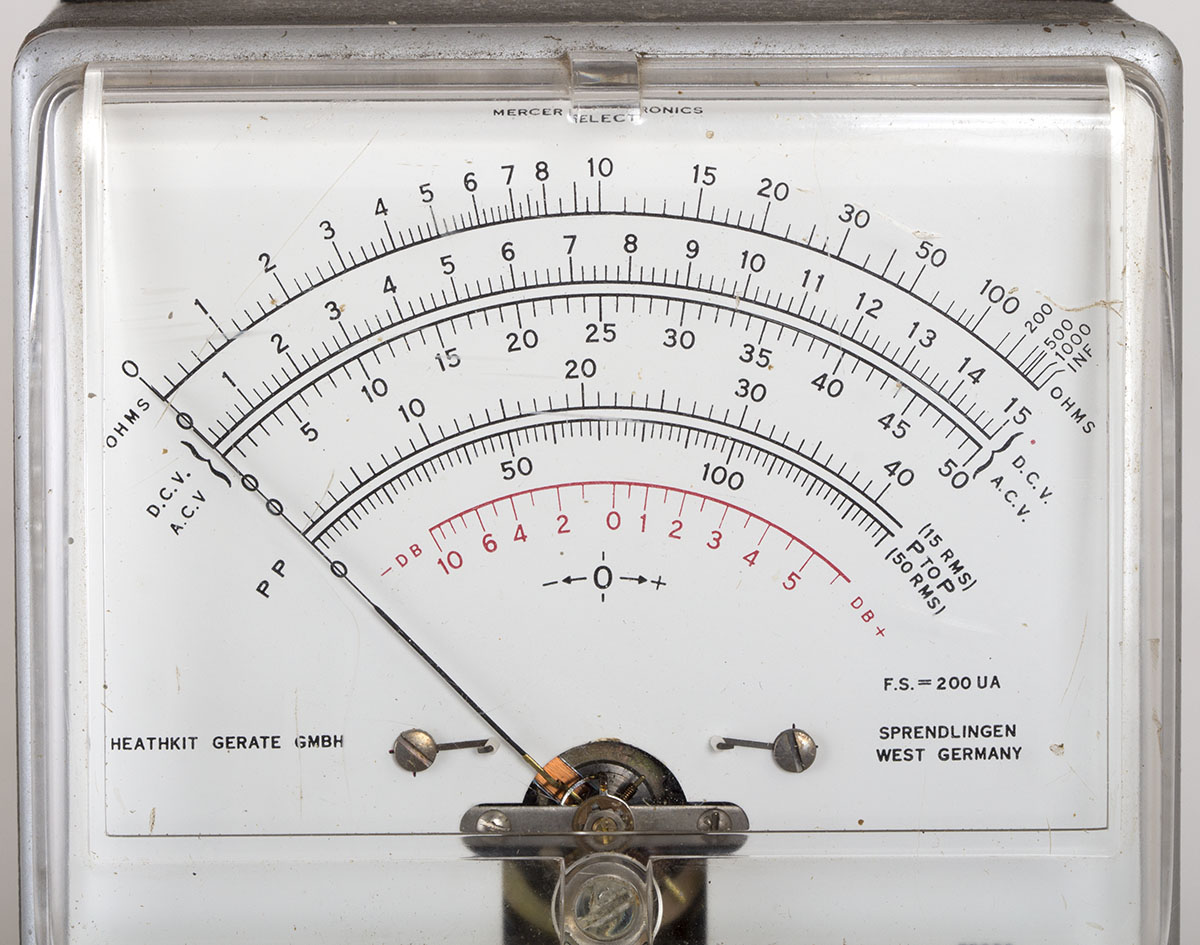

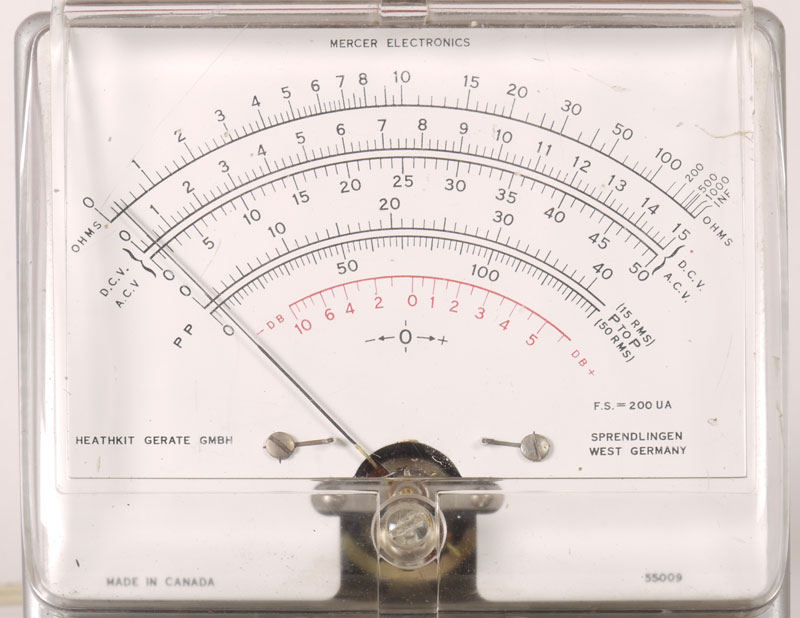

De schaal.

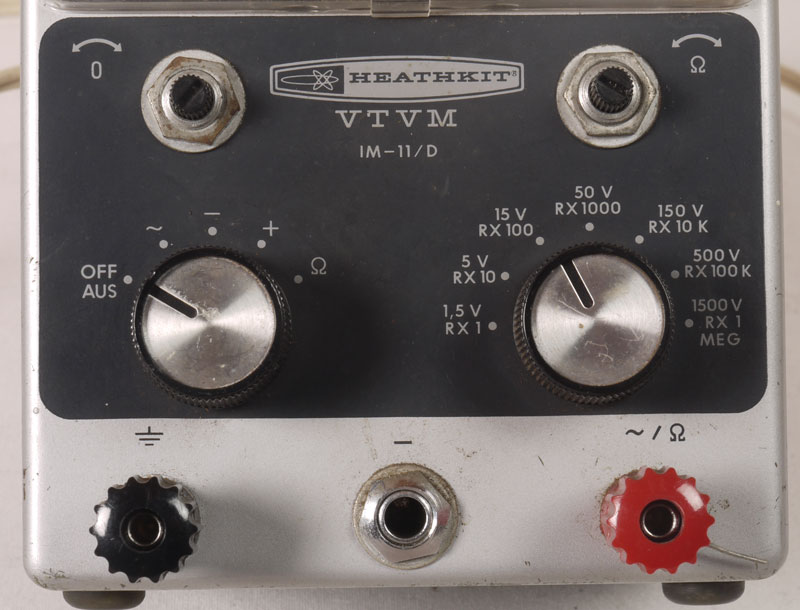

De bediening met de bereik-aanduiding, daar is dus geen verdere uitleg voor nodig.
De ingang in het midden is de connector voor de meet-probe of de meet-snoeren.

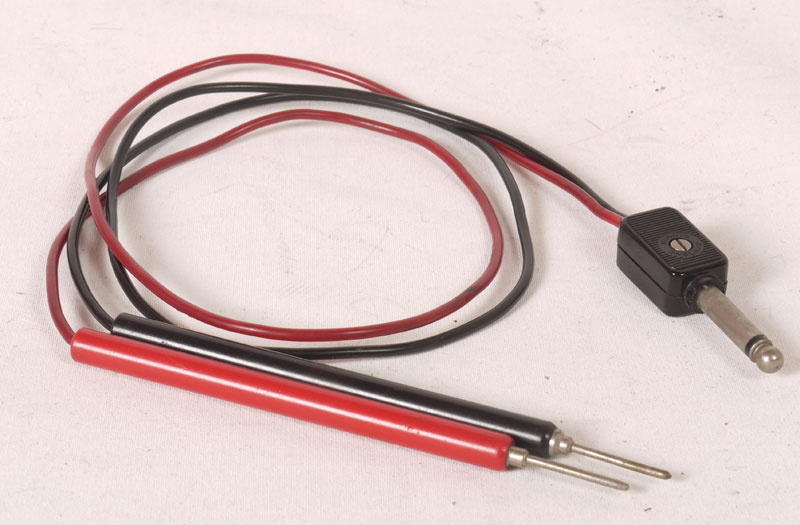

De normale meetpennen.

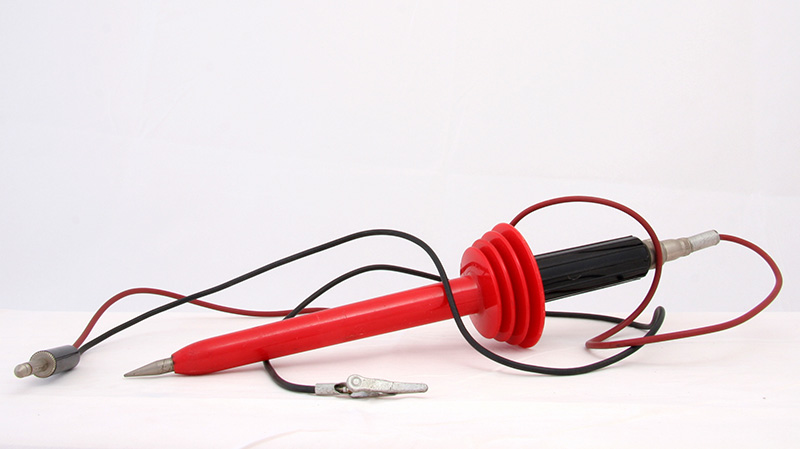

De hoogspannings-probe.

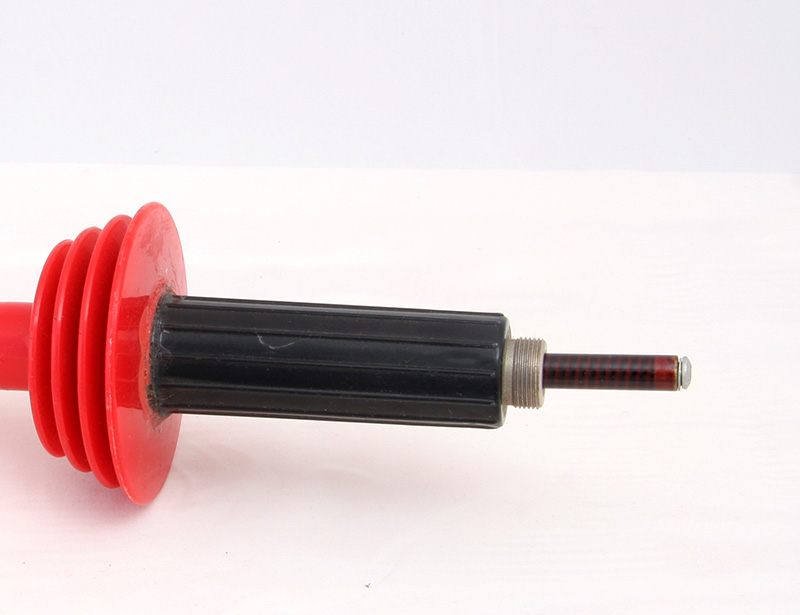

De aansluiting los gemaakt.

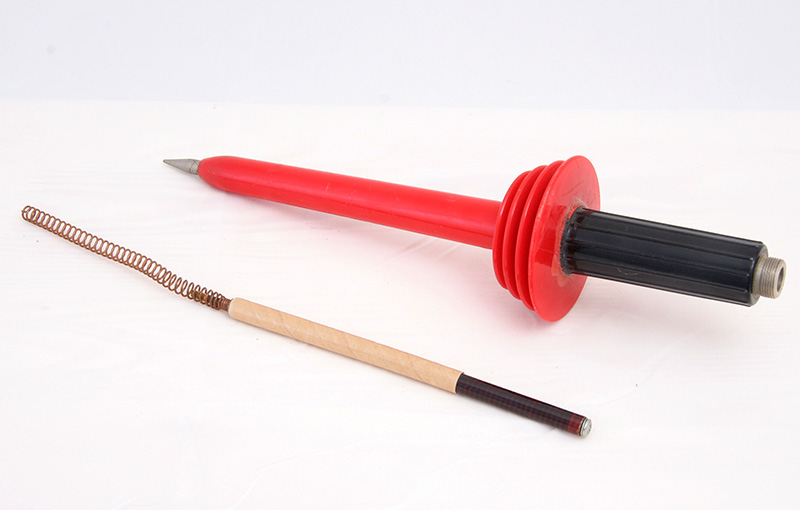

De weerstand in de probe.

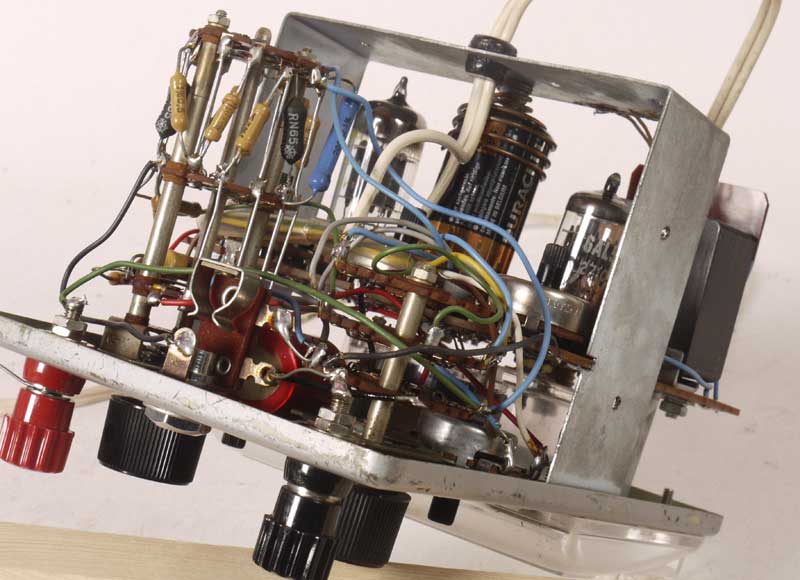

Het binnenwerk met twee buizen en de batterij voor de weerstandsmeting.

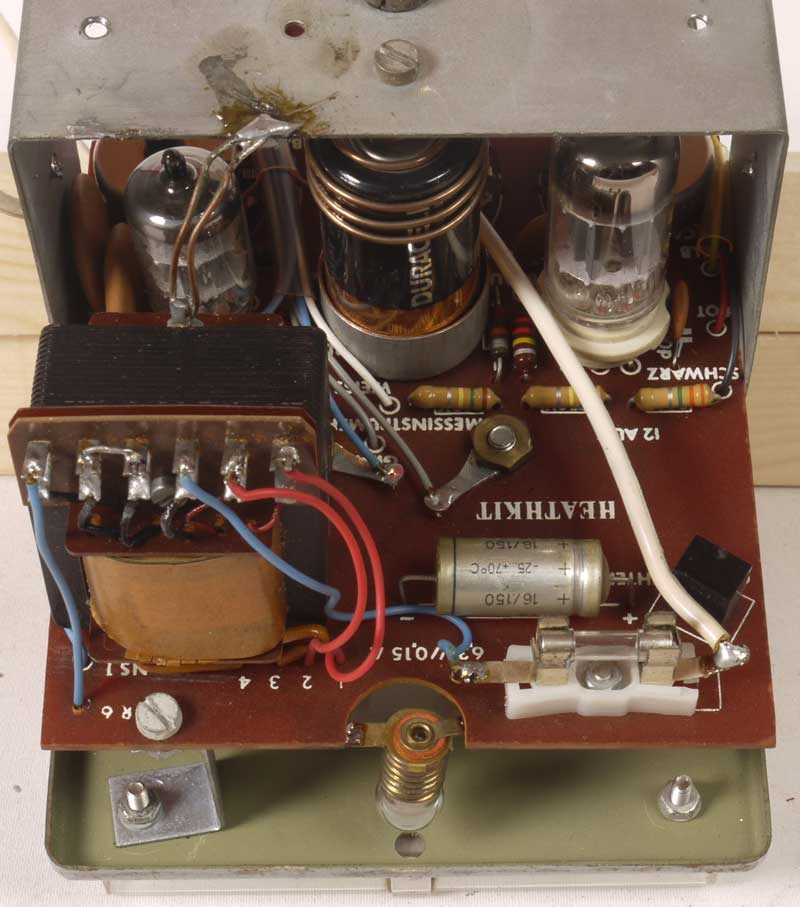

Voedingstransformator en verlichting.

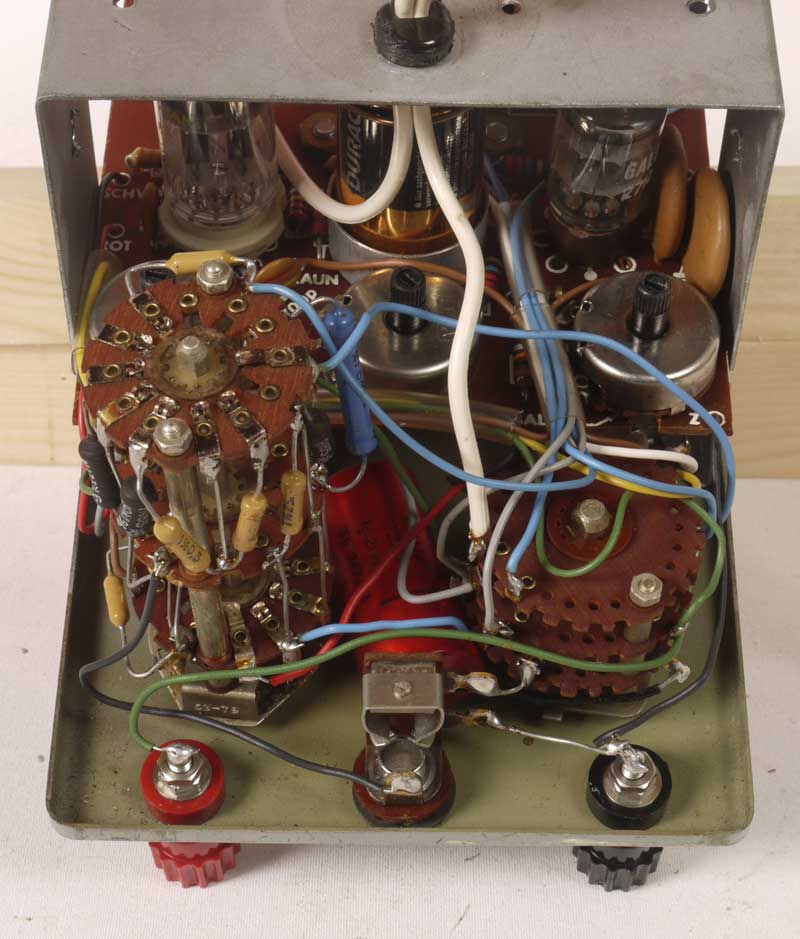

De bereikschakelaars en aansluitingen.

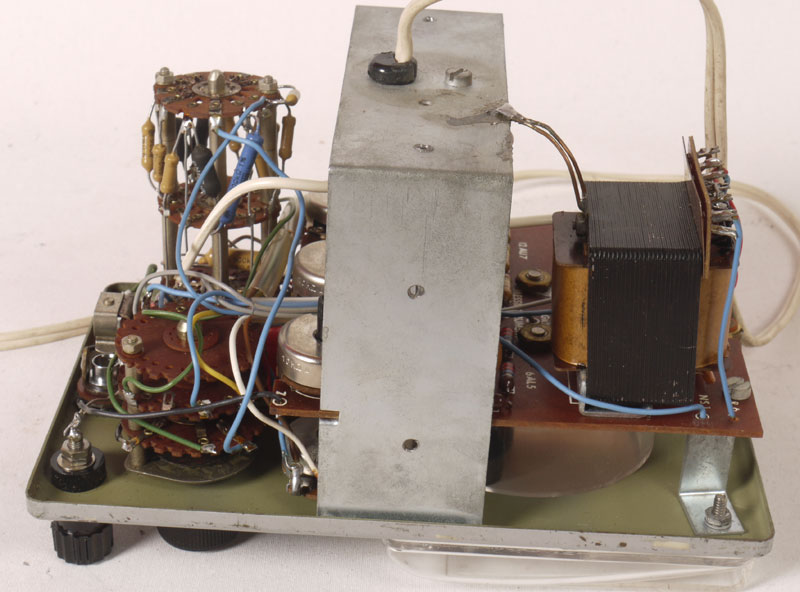

Nog een zijaanzicht van het geheel.

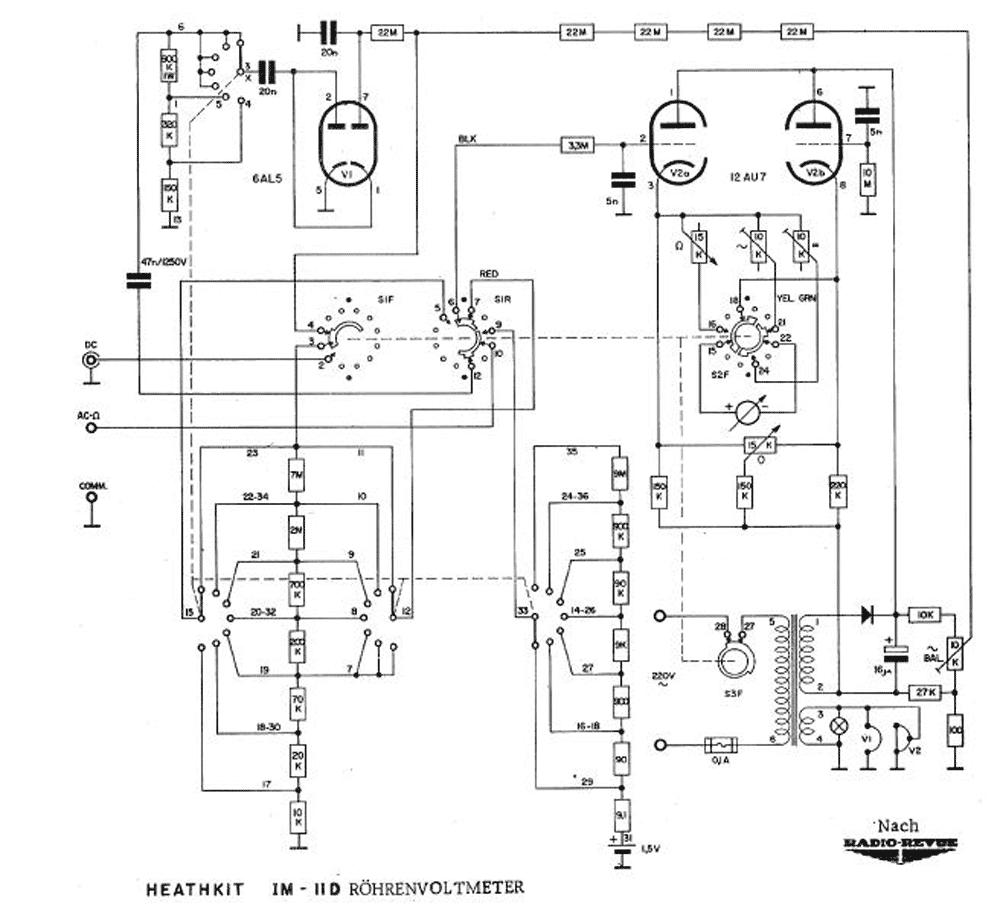

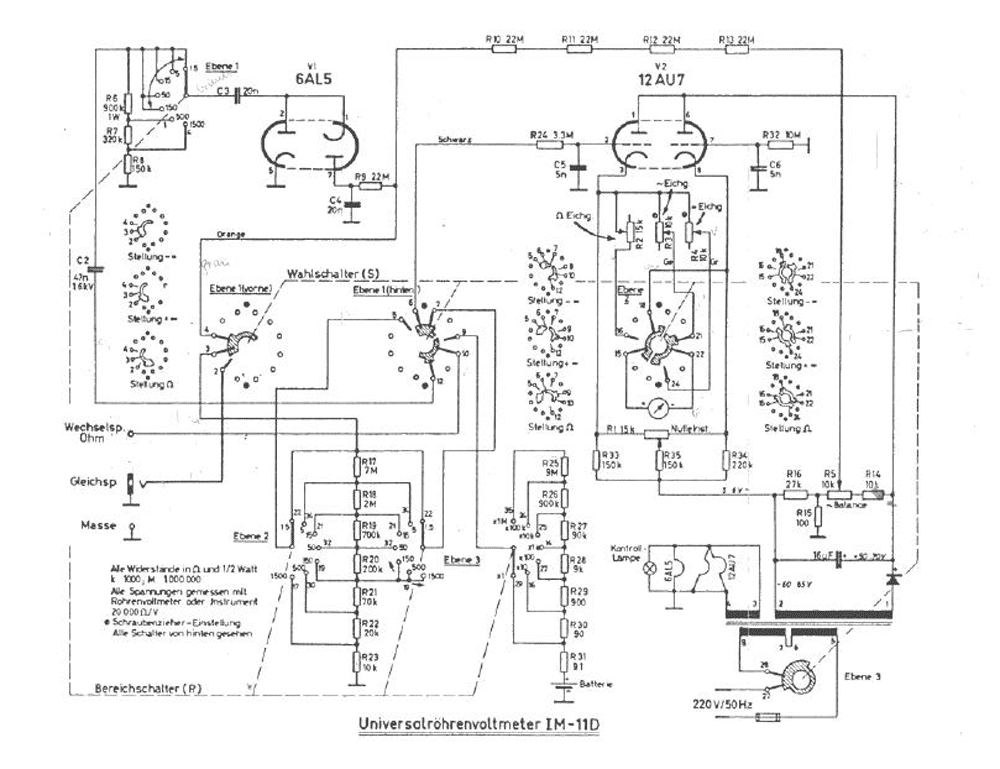

Schema van de uit Duitsland geimporteerde meter.

En nog zo'n schema.
