Heathkit IM-10 Bench-VTVM ( Buis Volt Meter )

Er is weer eens een buisvoltmeter opgedoken en aan de collectie toegevoegd. Het is de IM-10, waarschijnlijk een wat ouder broertje van de IM-11.
Wat de inhoud betreft zal het verschil wel minimaal zijn.

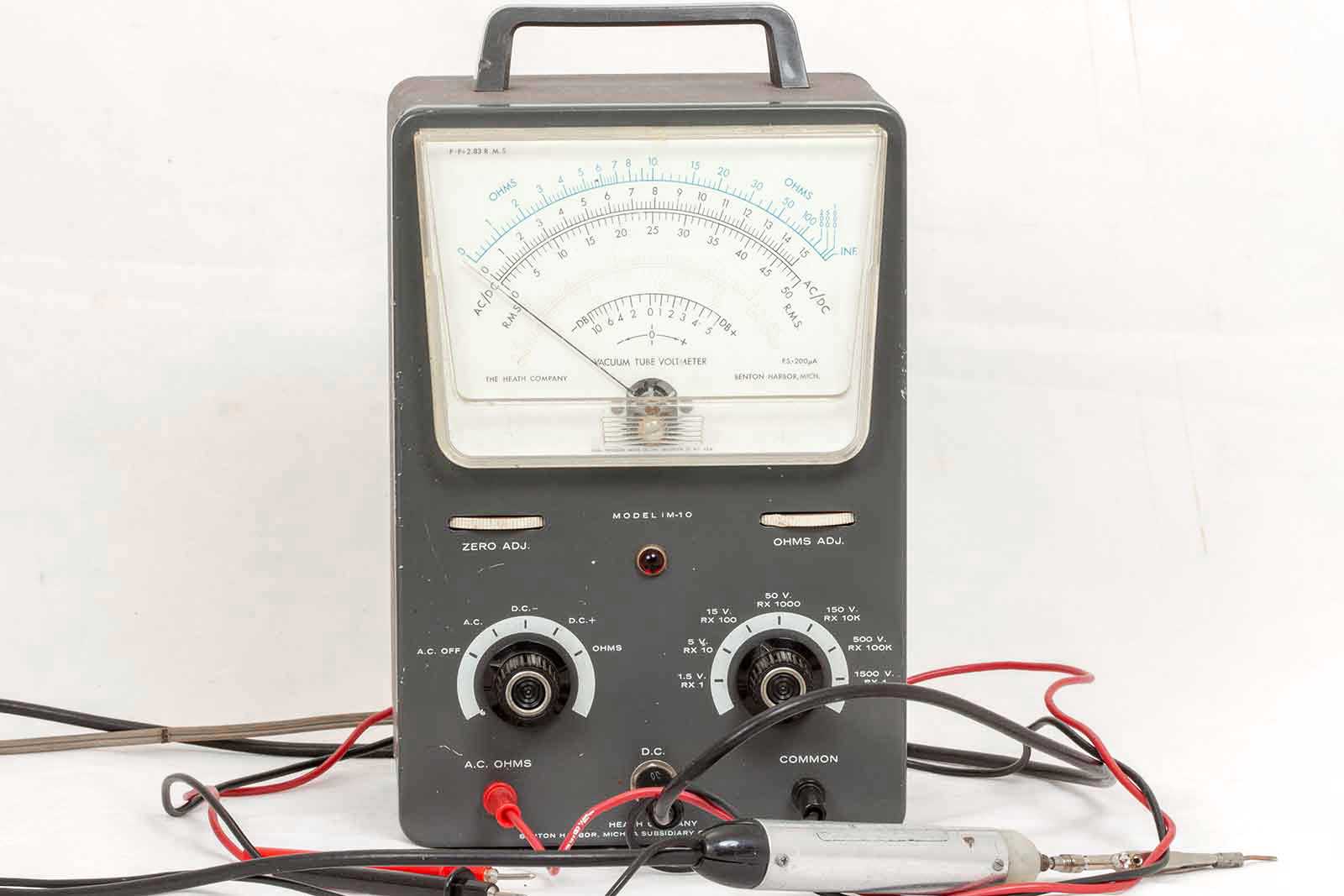

Het gehele instrument.

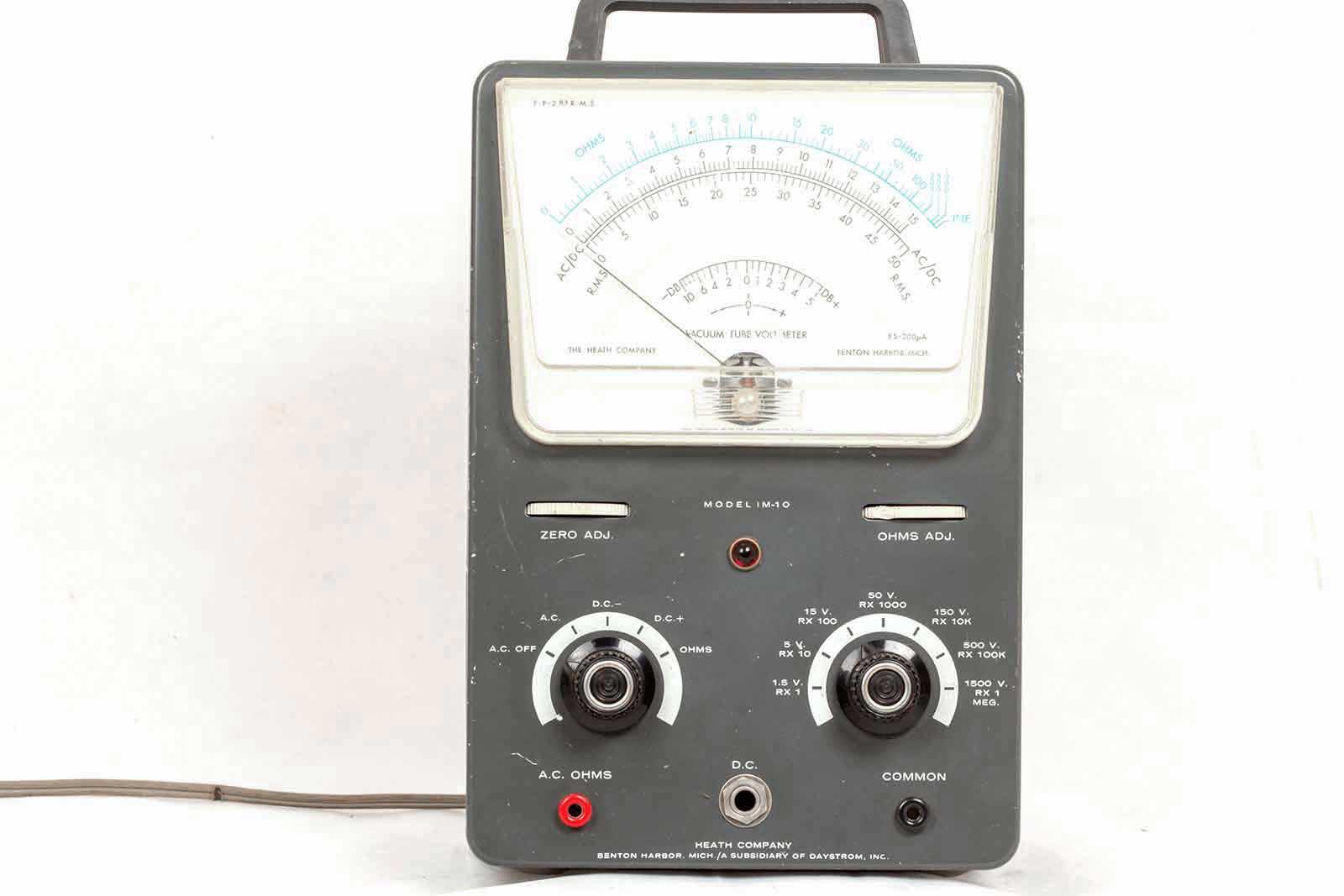

Front.

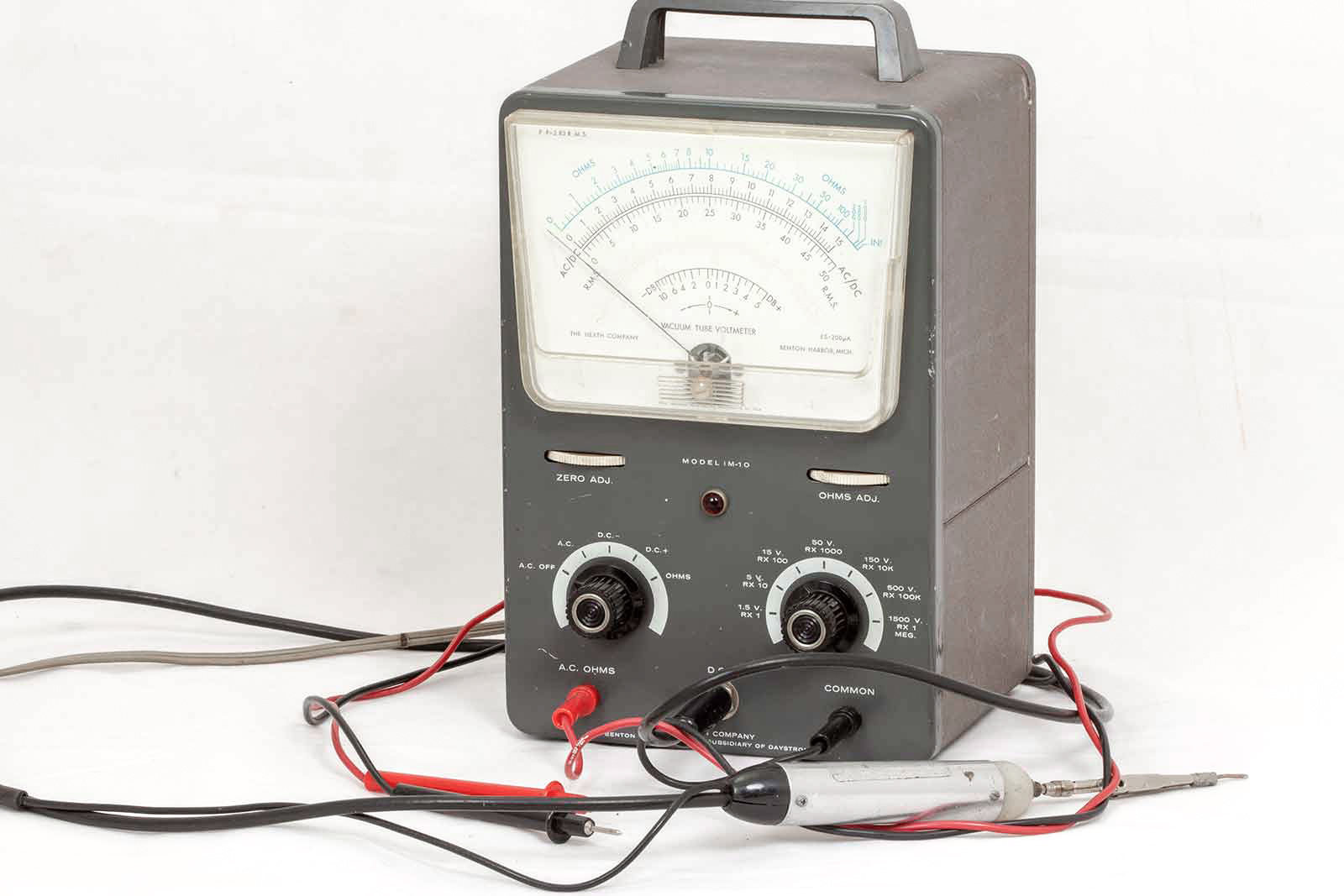

Het apparaat zonder meetsnoeren.

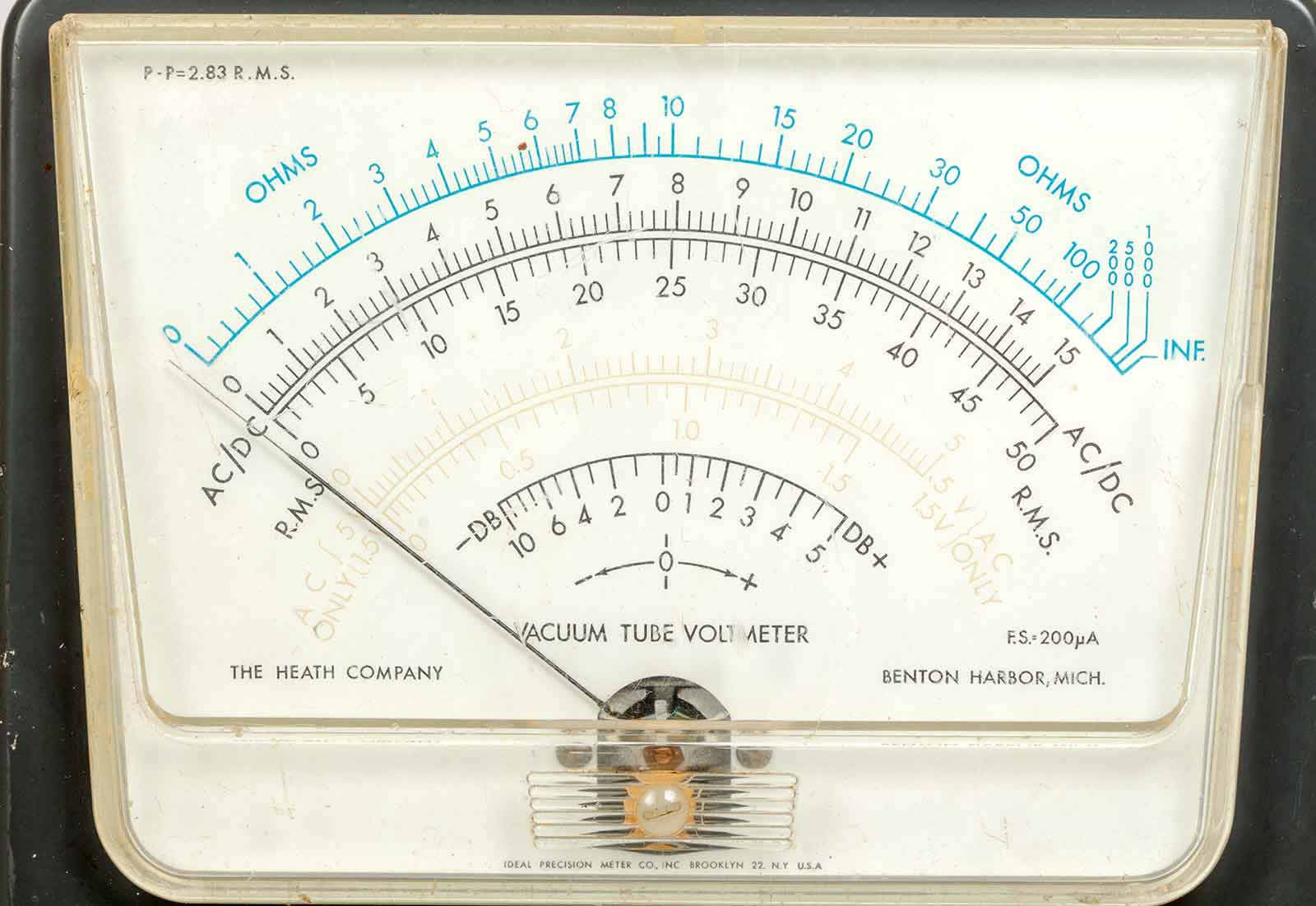

De schaal.Zoals bij alle meetinstrumenten is ook hier de oranje gekleurde schaalindeling door het daglicht verbleekt. Dat zie je ook bij Japanse meters.

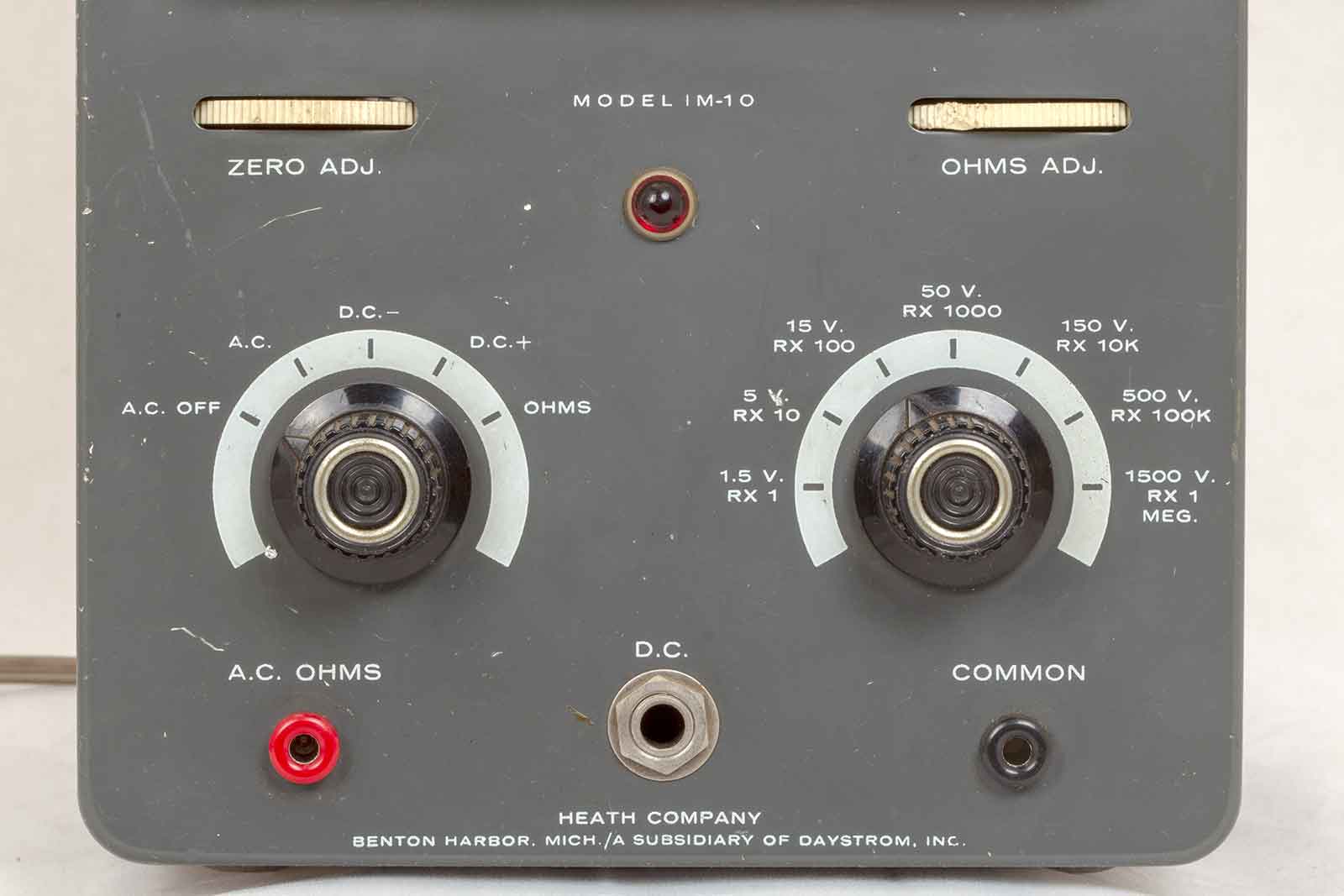

De bediening met de bereik-aanduiding, daar is dus geen verdere uitleg voor nodig.
De ingang in het midden is de connector voor de meet-probe voor de DC-spanning..

De hoogspannings-probe.

De aansluiting los gemaakt.

De weerstand in de probe.

Het binnenwerk met twee buizen en de batterij voor de weerstandsmeting.

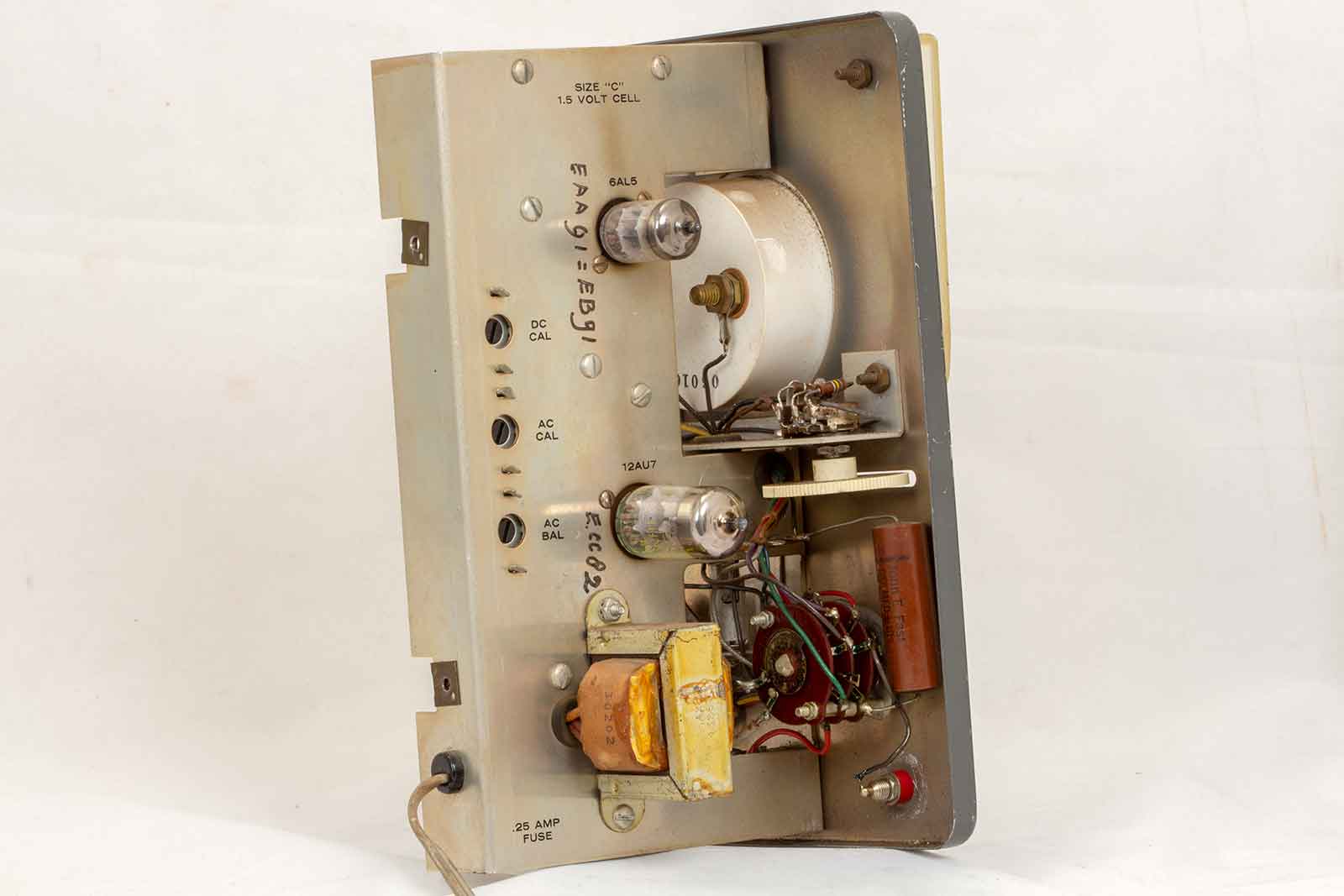

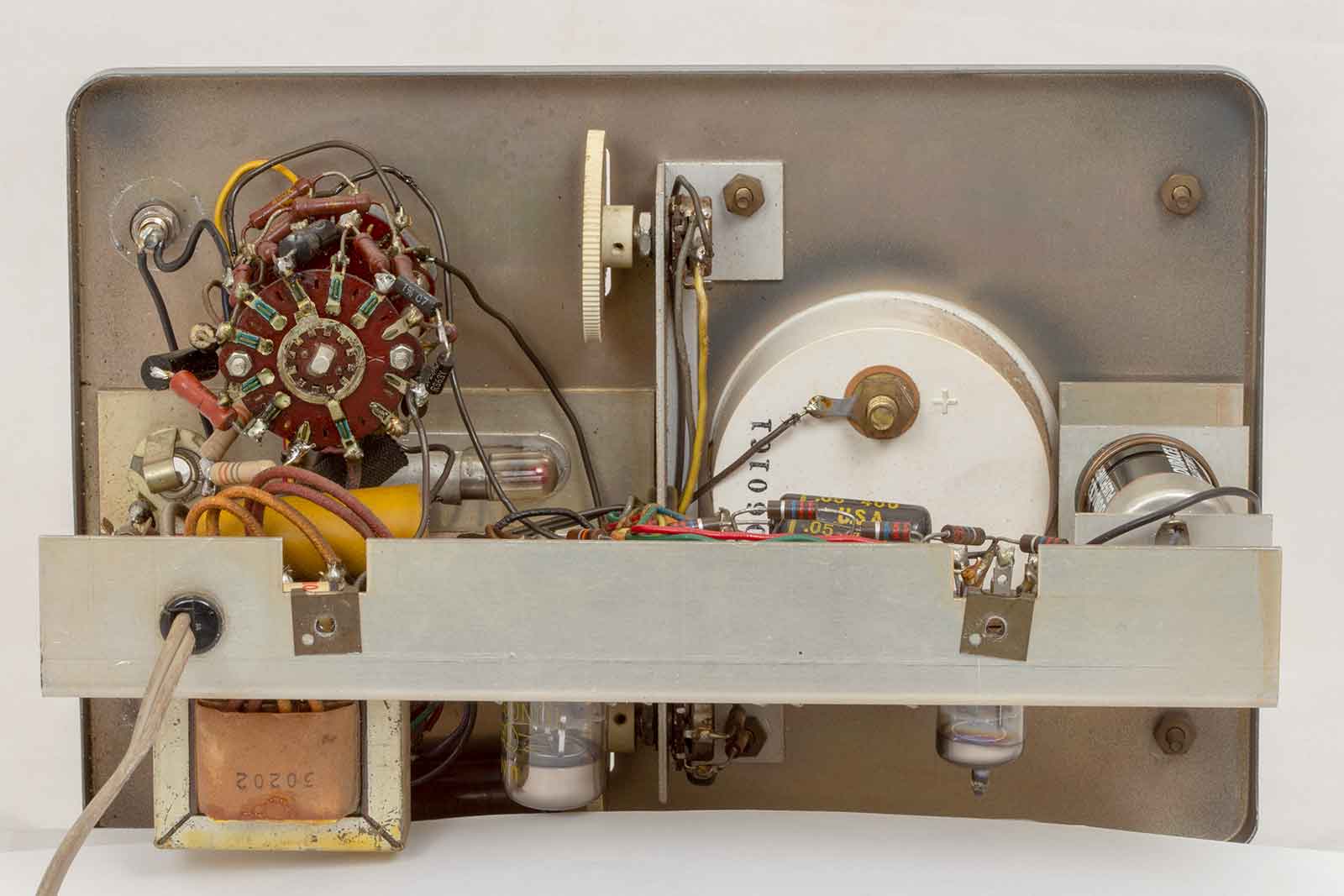

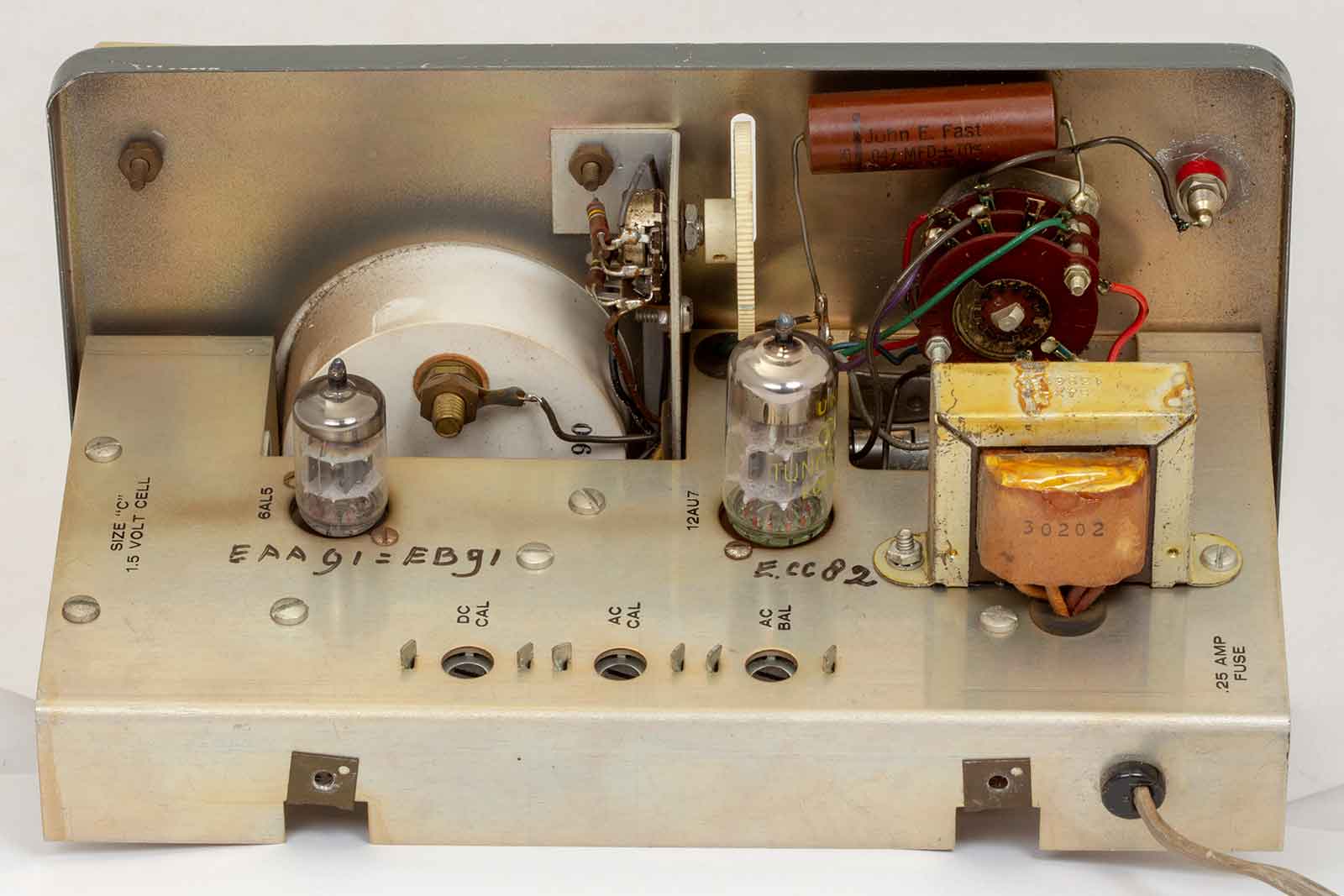

Een blik op de achterkant. Rechts de voedingstransformator en de dubbeltriode ECC82.

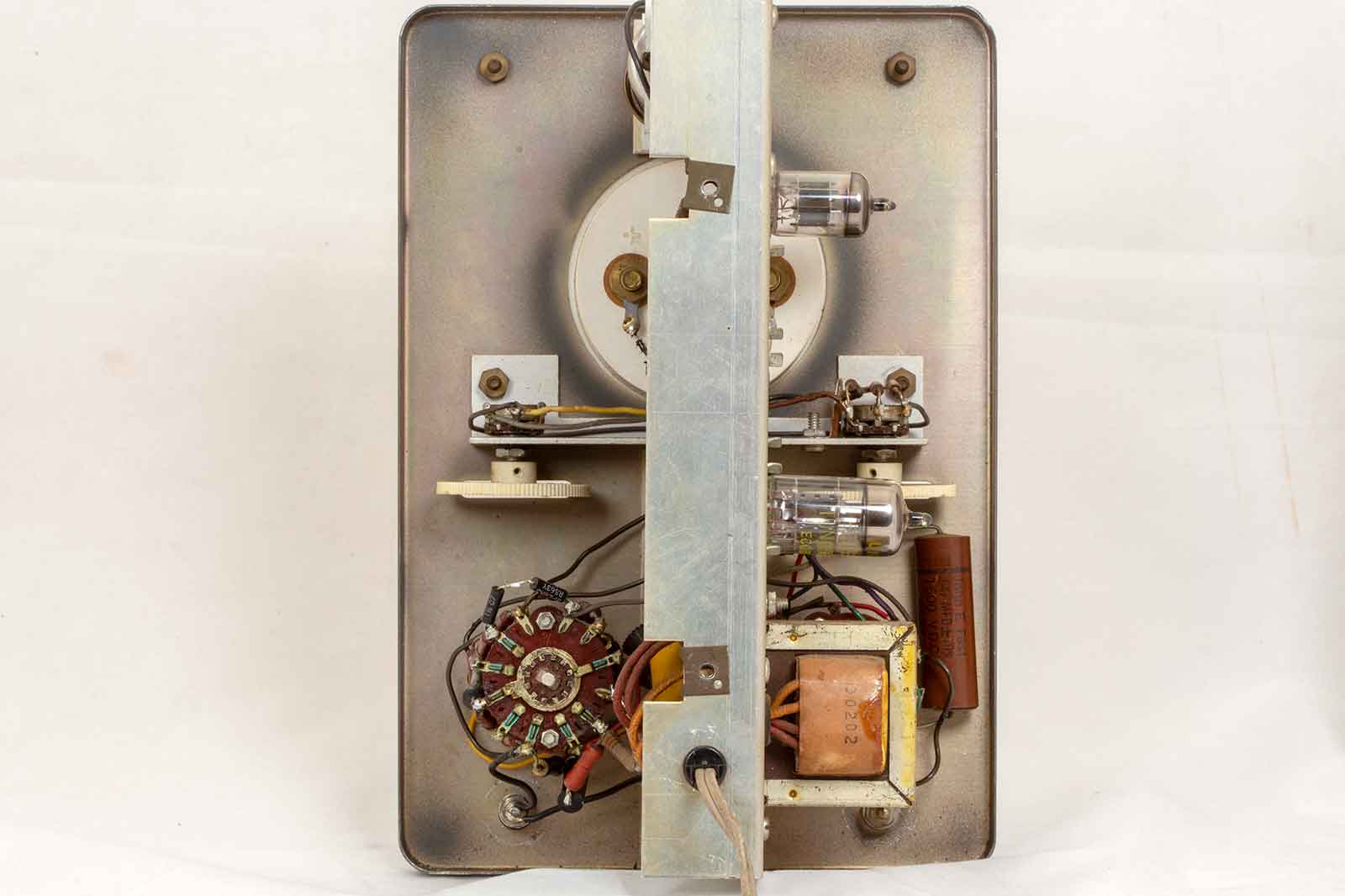

De twee buizen en de mode-schakelaar.

Nog een zijaanzicht van het geheel.

De rechter kant met de bereikschakelaar.

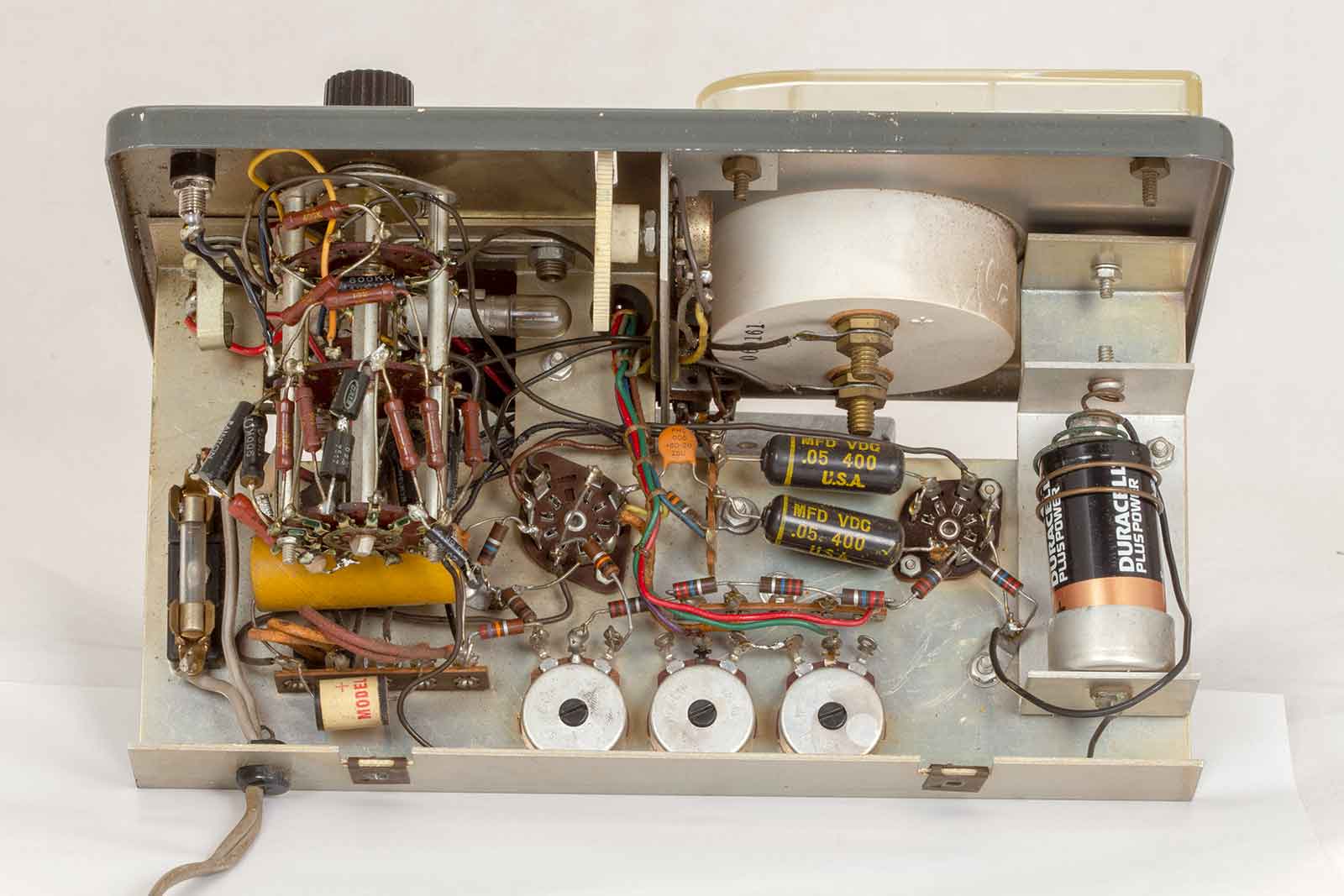

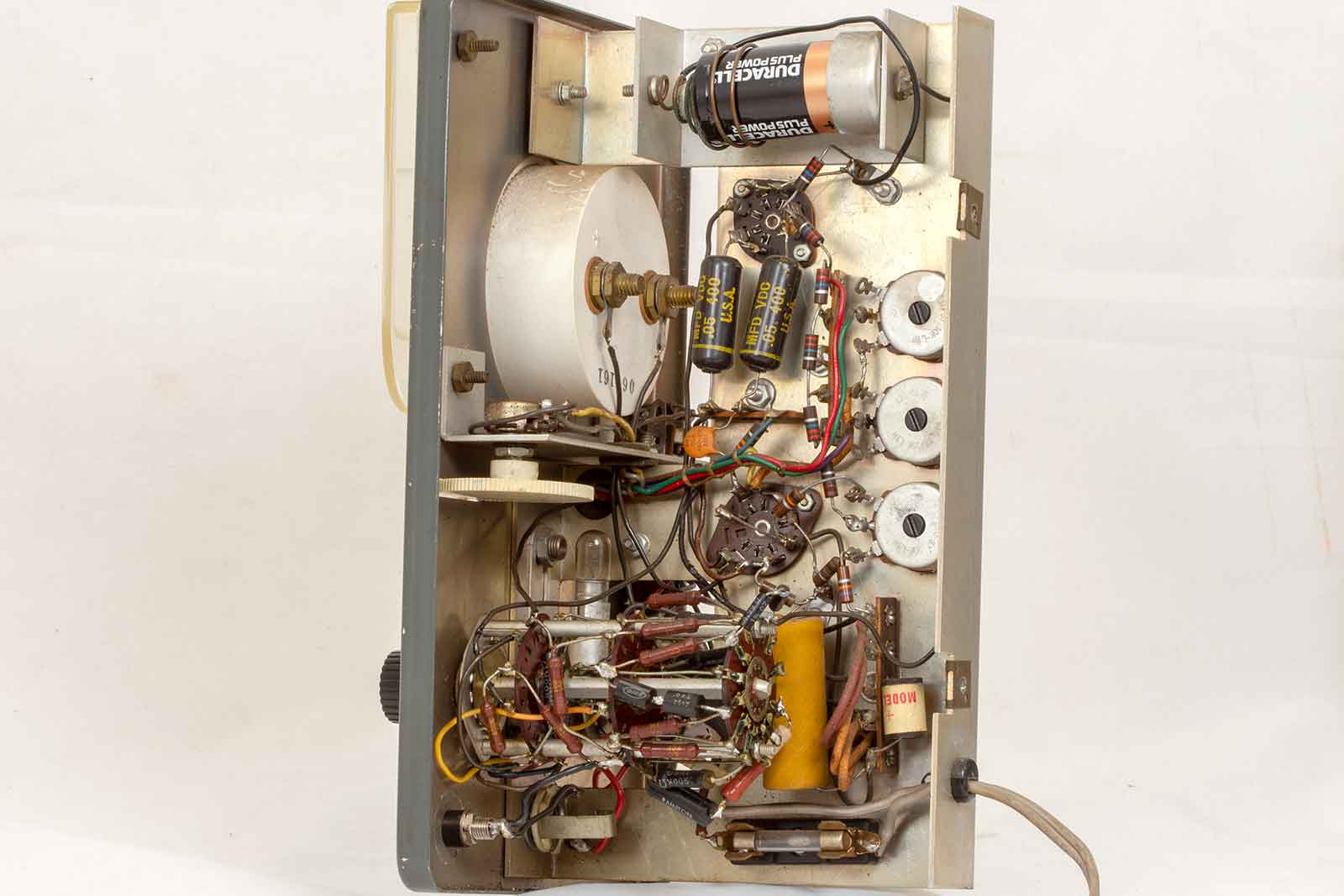

De bedrading aan de "onderzijde", rechts de batterij voor de weerstandsmeting.

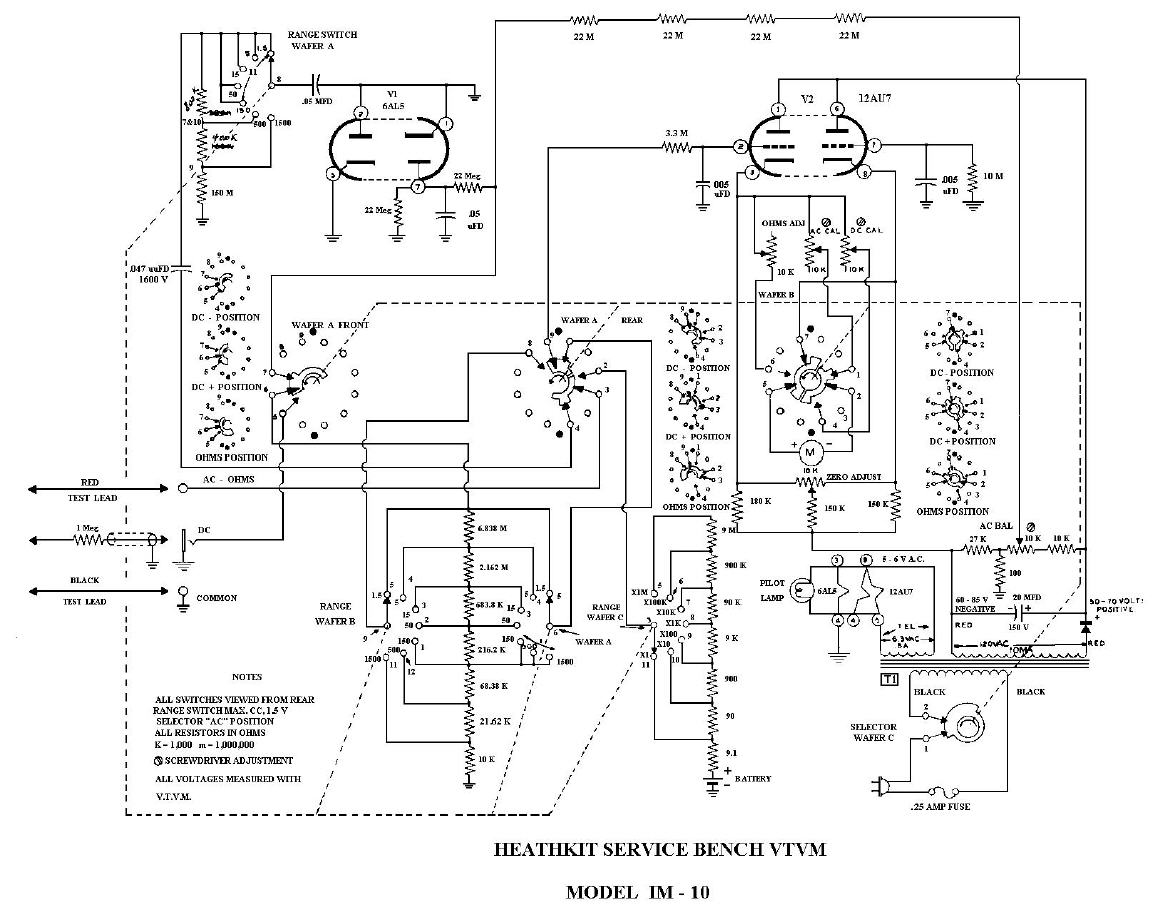

Het schema van de meter.

Het schema van de IM-11, de waarden van de weerstanden in de verzwakker van het meetbereik zijn hier wat meer afgerond.  Er zijn verder nog wat andere weerstandswaarden gewijzigd.
