Cintel metaal detector

Hoewel dit apparaat niet tot mijn verzameling behoort, vind ik wel dat een paar plaatjes met een beschrijving op zijn plaats zijn. De detector werd in ons museum (Goors Historisch Museum) gebracht met de mededeling "Dat kunnen jullie wel gebruiken", doelend op de opgravingen die door de afdeling archeologie gedaan worden. De dames begrepen echter niet waar dit apparaat voor diende en vonden dat het in de weg stond en maar naar de gulle gever terug moest. NEE !!! dus. Ze hadden niet in de gaten dat met dit instrument heel goed niet-metalen, metalen en edel-metalen voorwerpen tot een meter diep in de grond gedetecteerd kunnen worden. Maar ja, zij kijken niet verder dan botjes, stenen en scherven. Dus wij behouden het instrument!

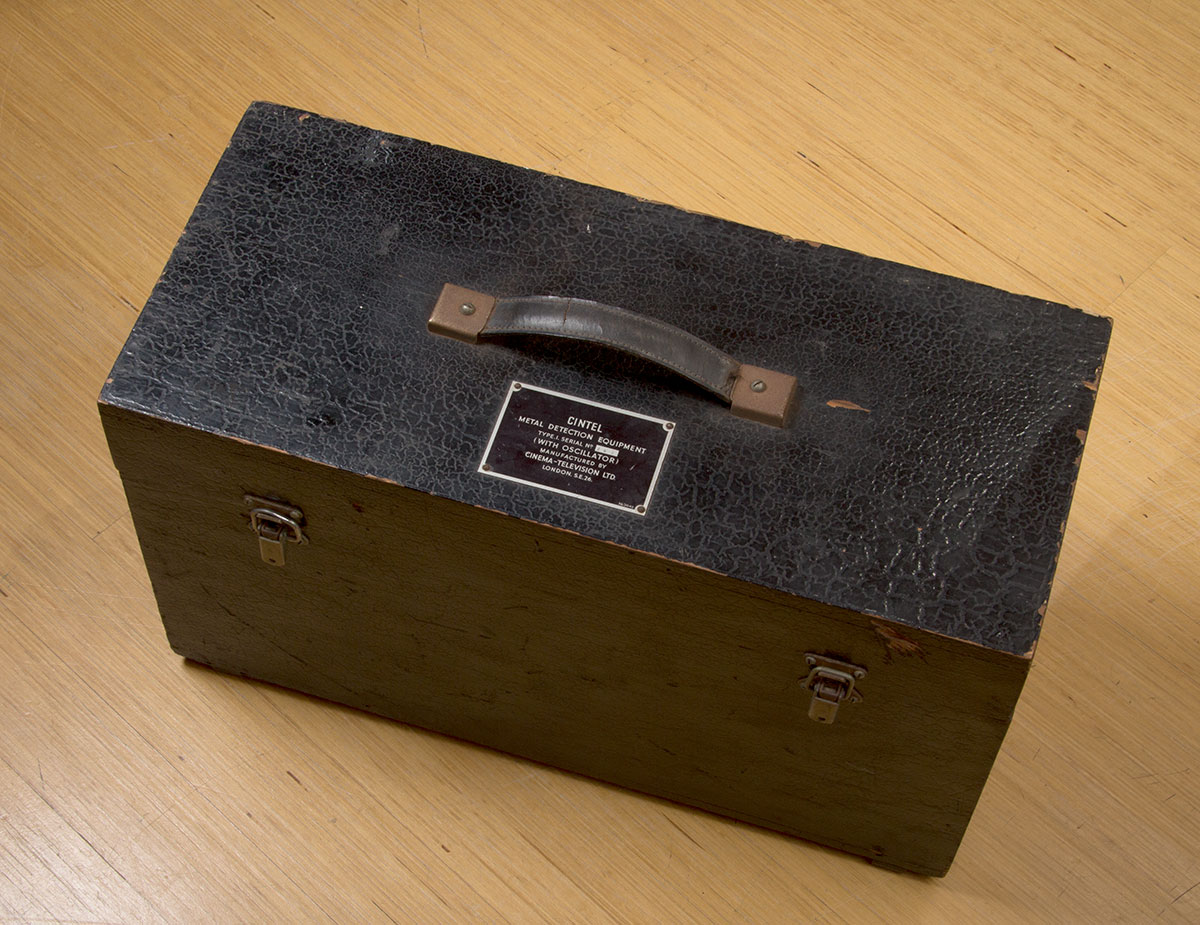

De loodzware kist waar het geheel in onder gebracht is.

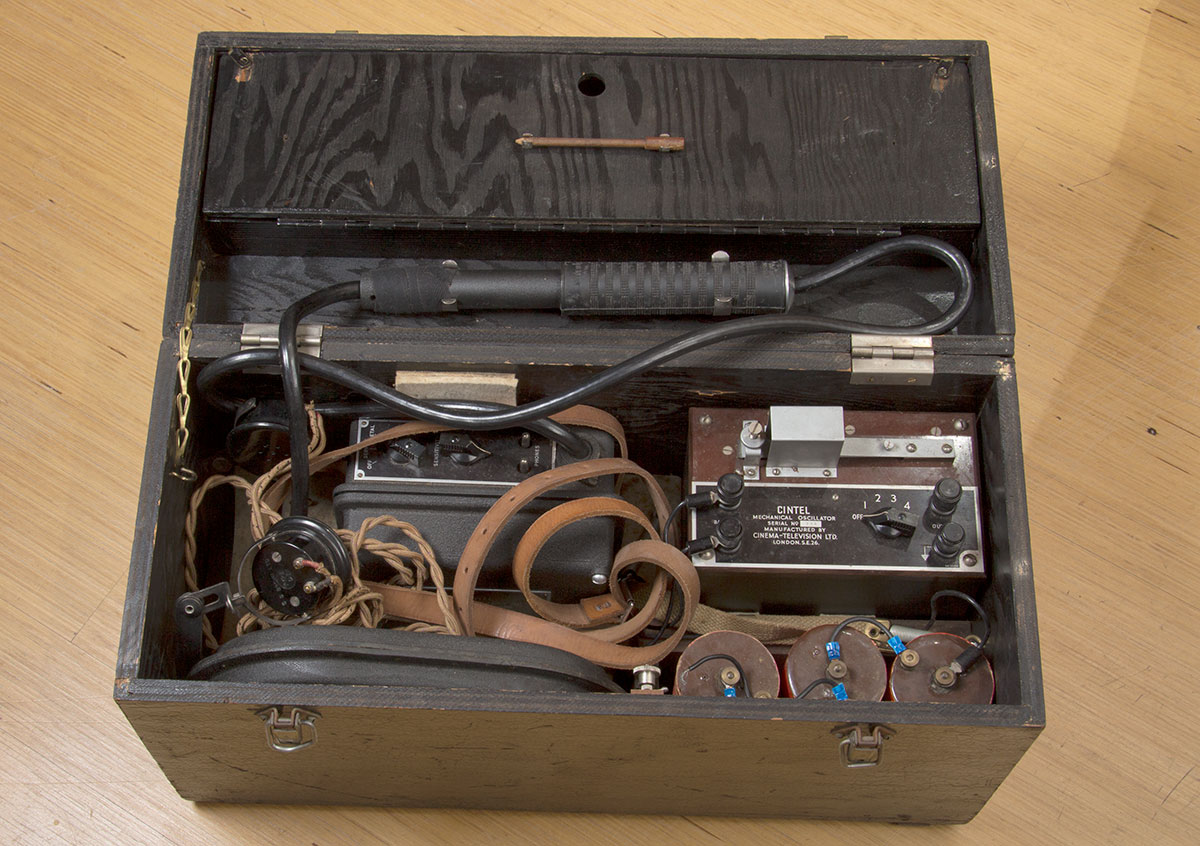

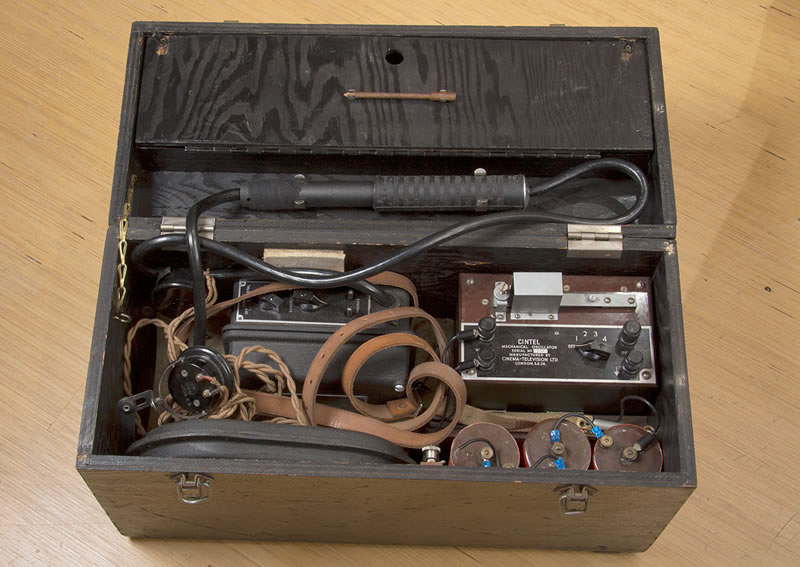

De inhoud van de kist, de zoekspoel, de hoogfrequent-versterker, hoofdtelefoon, de mechanische oscillator en de batterijen. verder bevindt zich in de deksel het handvat en een compartiment met draden en aardpin voor de oscillator.

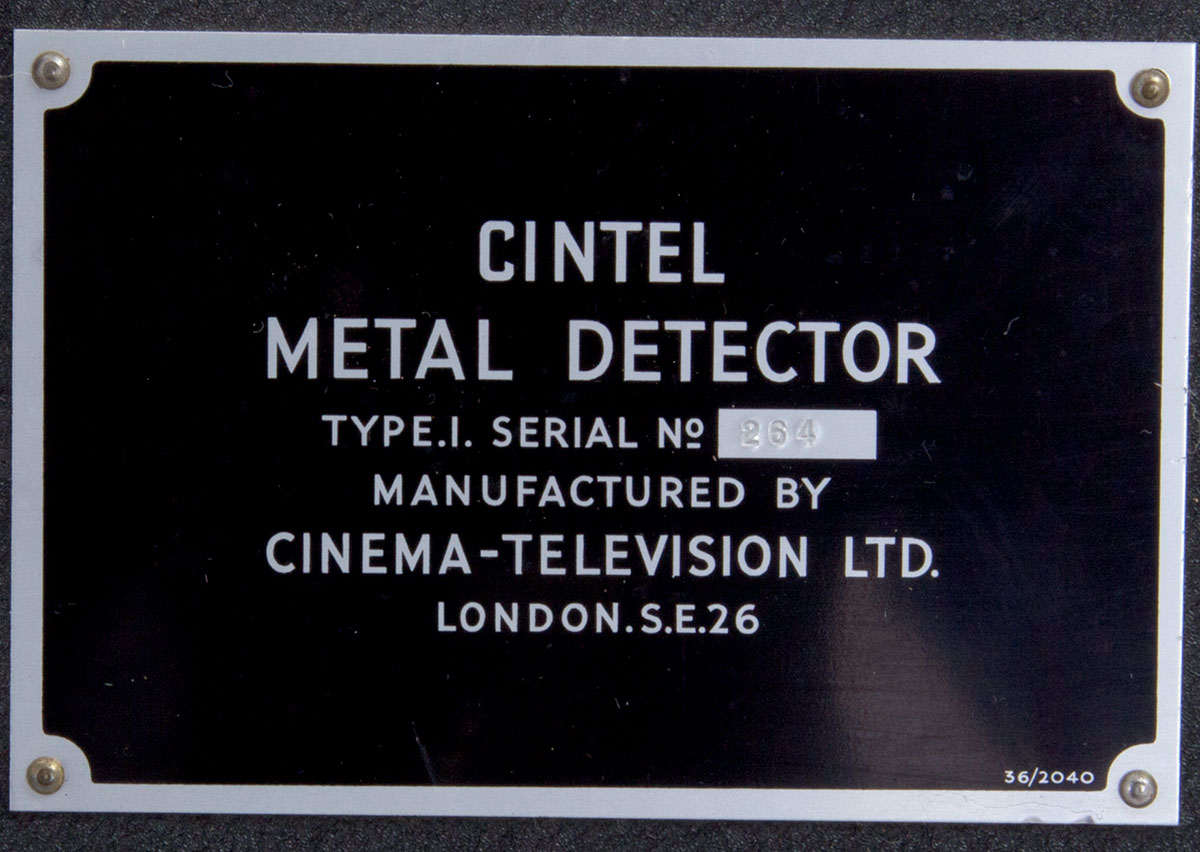

Op de foto is het typeplaatje te zien. Serienummer:264. De leeftijd van het apparaat is nergens te ontdekken, maar ik ga er vanuit dat het ca. 1950 op de markt verscheen. Het is een door-ontwikkeling van de in de oorlog gebruikte mijn-detectors.

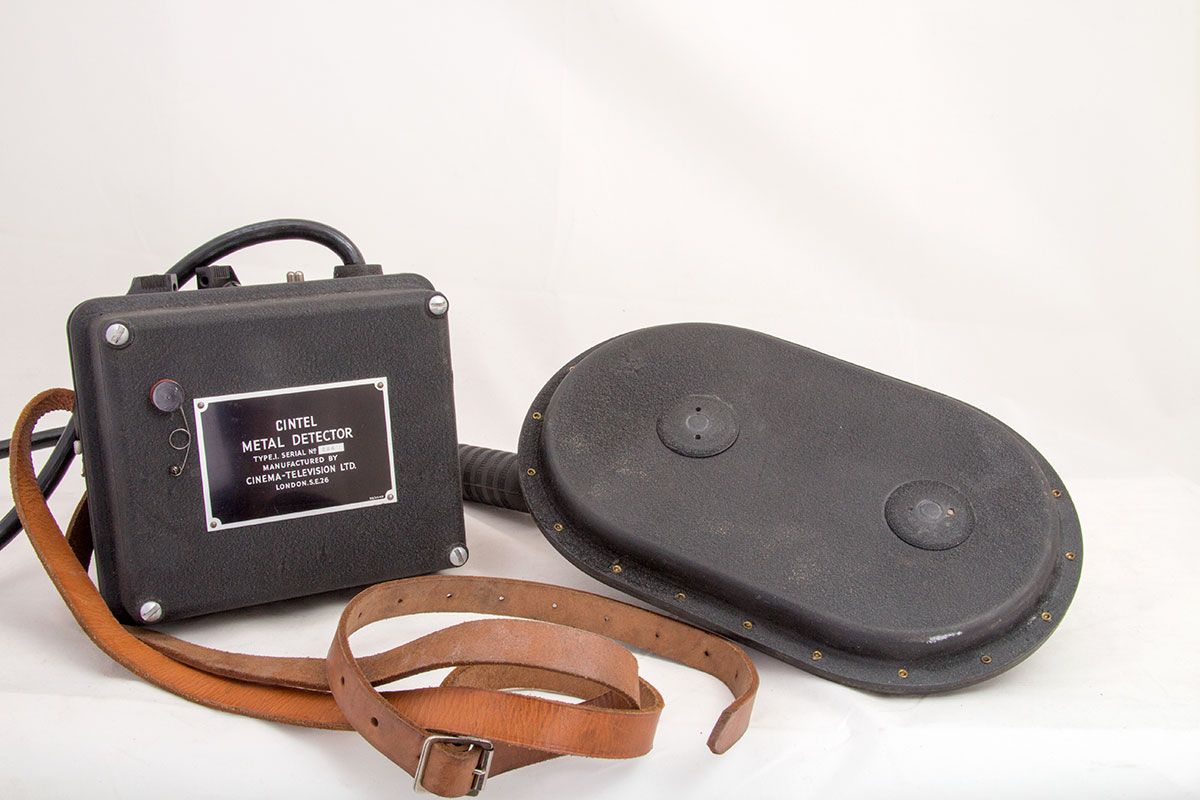

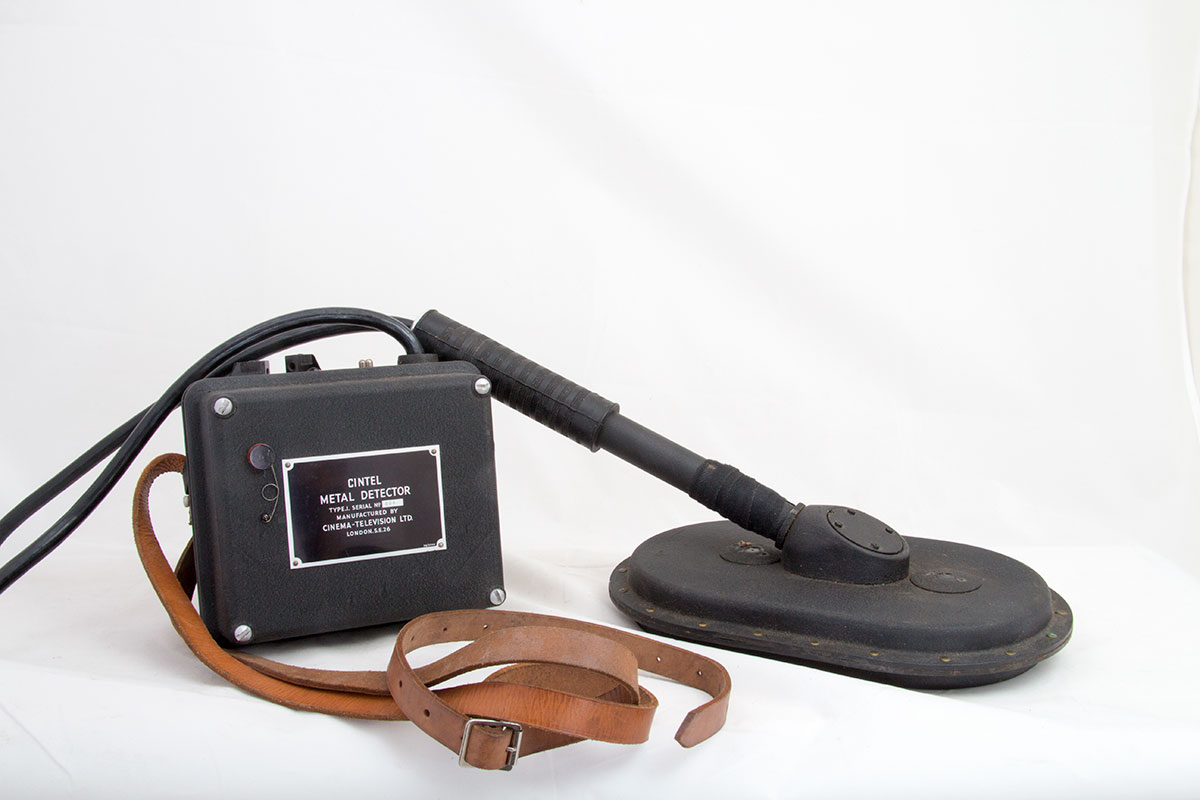

Dit is de normale, gebruiksklare combinatie. De versterker wordt gevoed met een Ever-Ready B114 batterij.

De onderkant van de zoekspoel.

Hoofdtelefoon met heel aparte stekker.

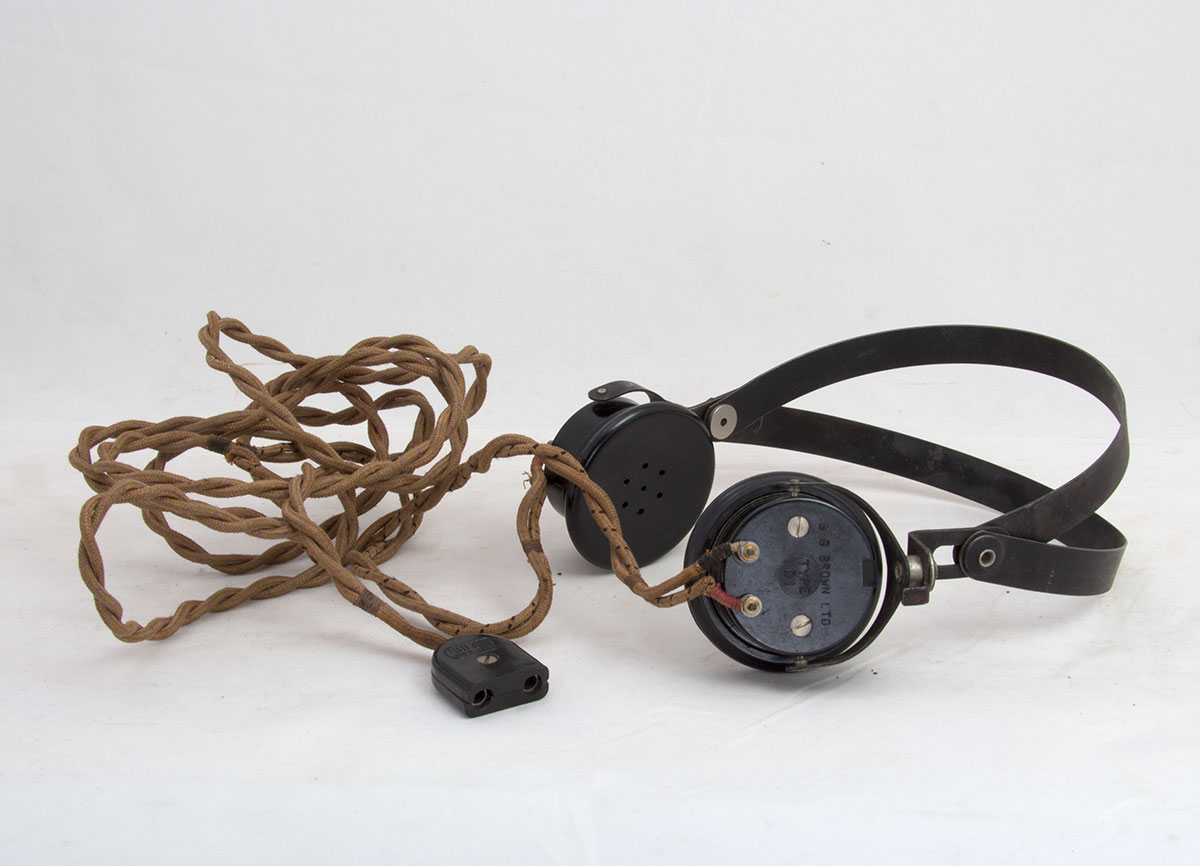

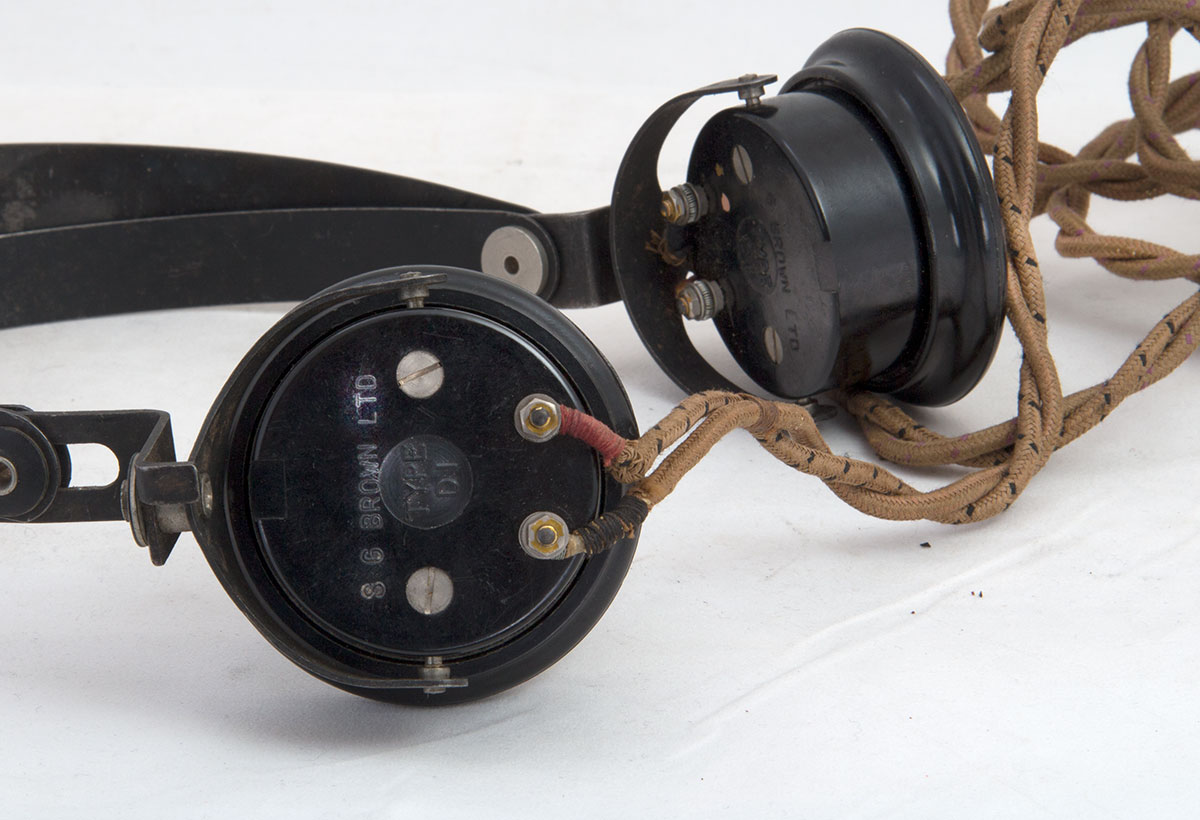

Van het merk Brown. Ziet er precies zo uit als de hoofdtelefoons van het Engelse leger.

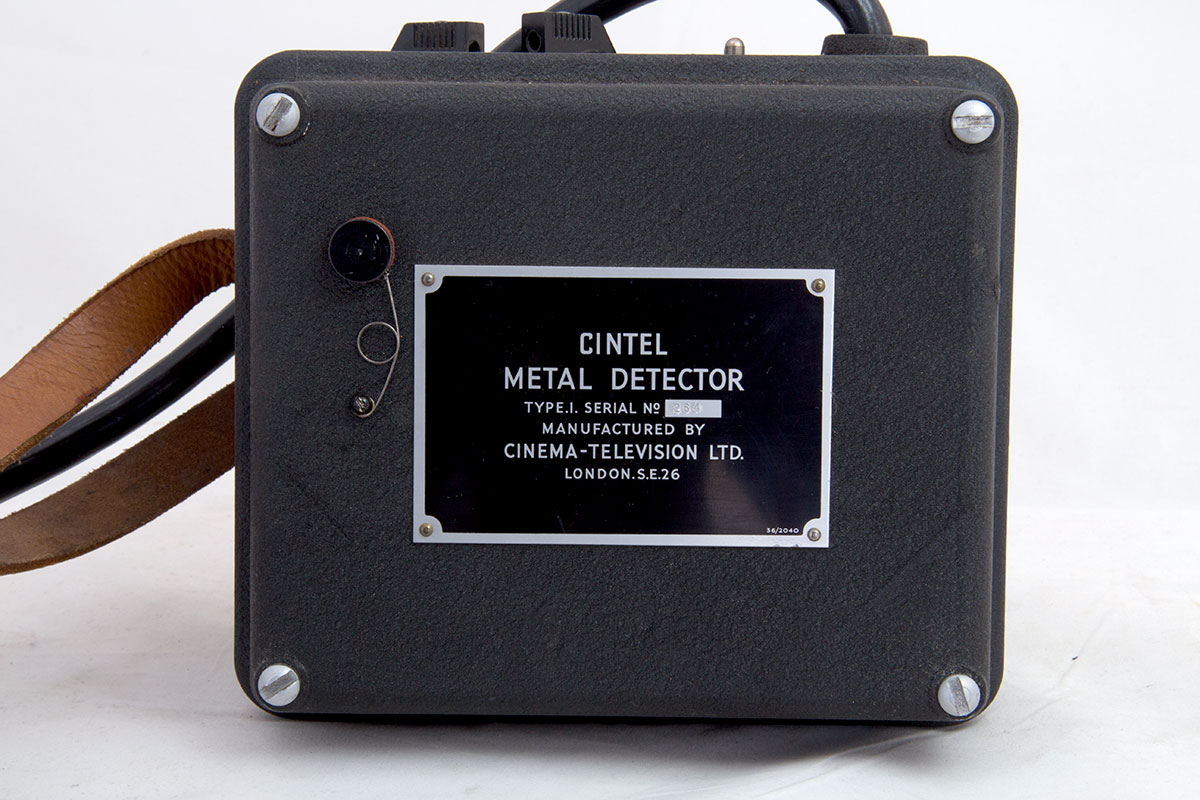

Dit is de kast van de versterker.

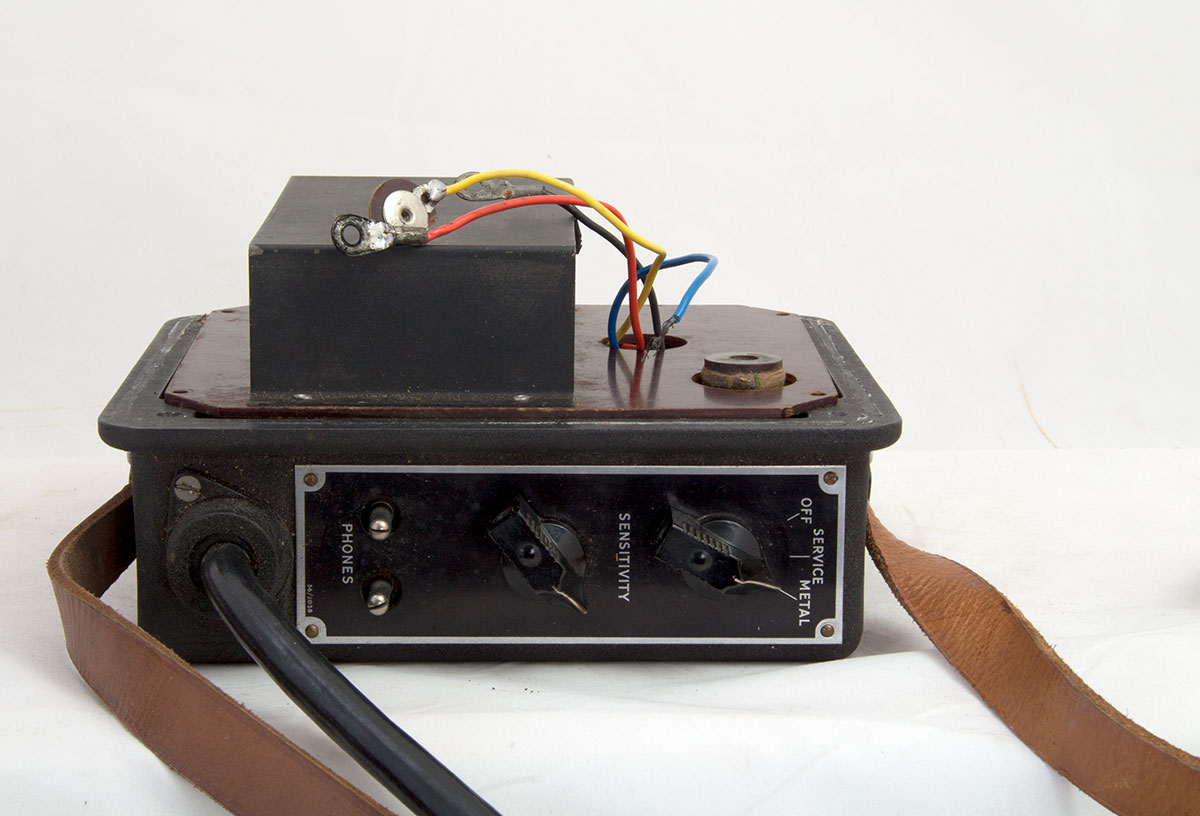

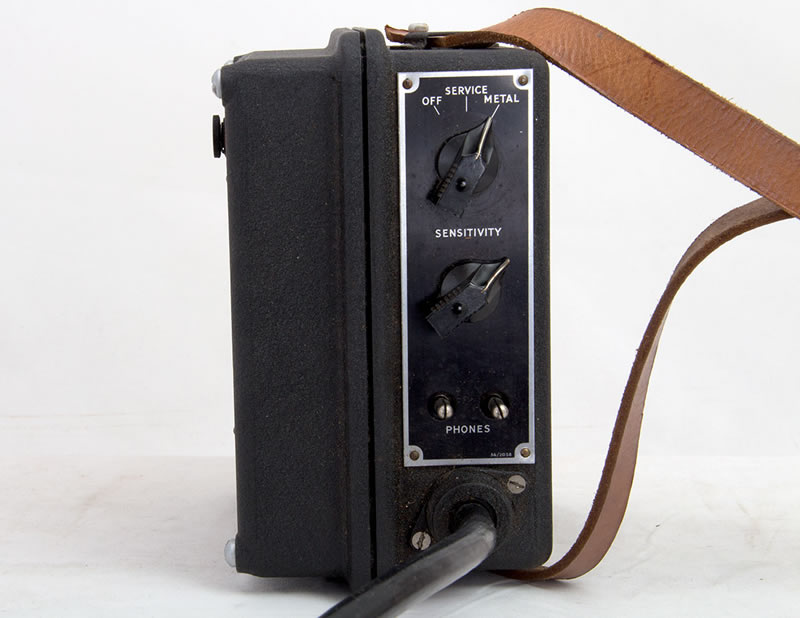

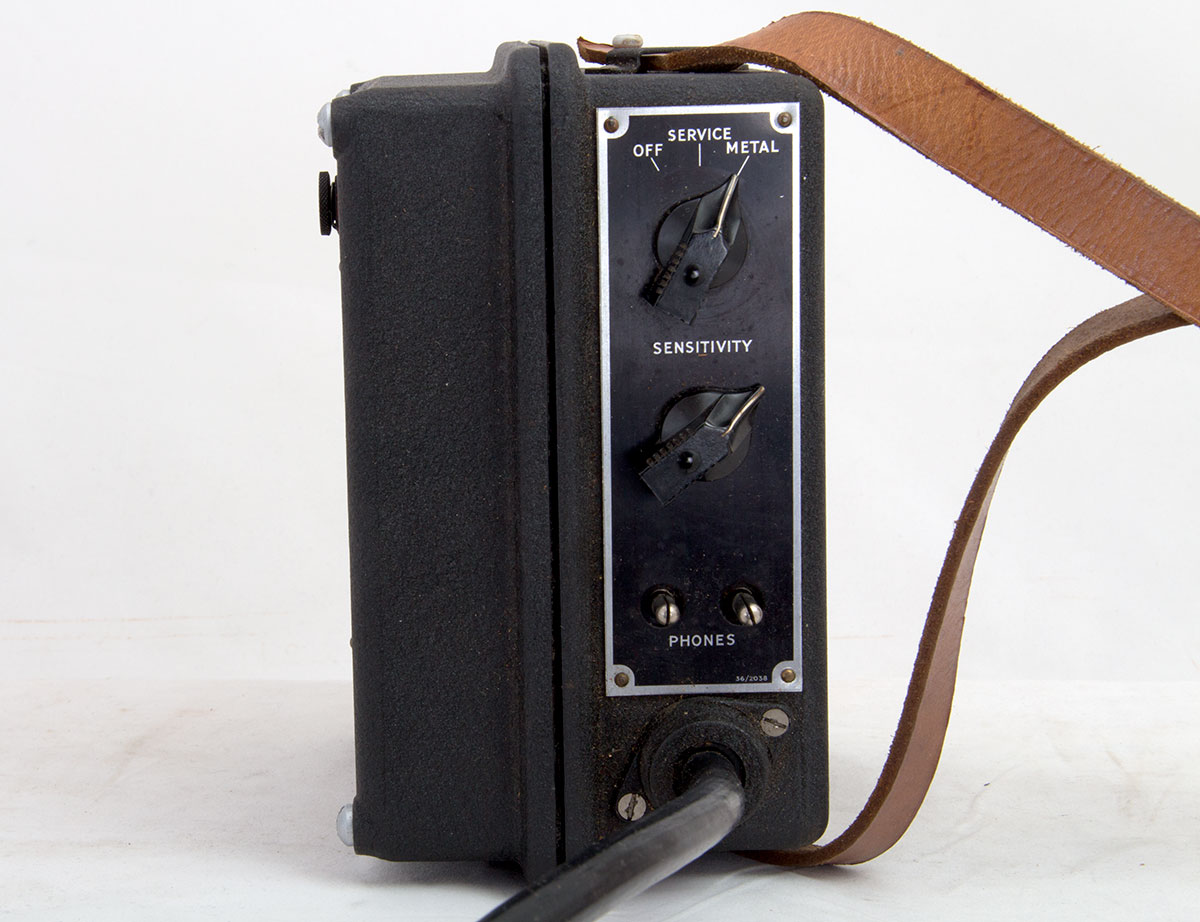

Met de telefoonaansluiting de functie-knop en de gevoeligheidsregelaar.

In dit doosje bevindt zich de B-114 batterij.

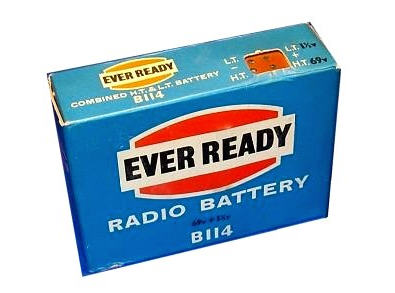

Eeen afbeelding van zo'n batterij. Voedingspaaning voor de gloeidraden en voor de anodes, resp. 1,5 Volt en 69 Volt.

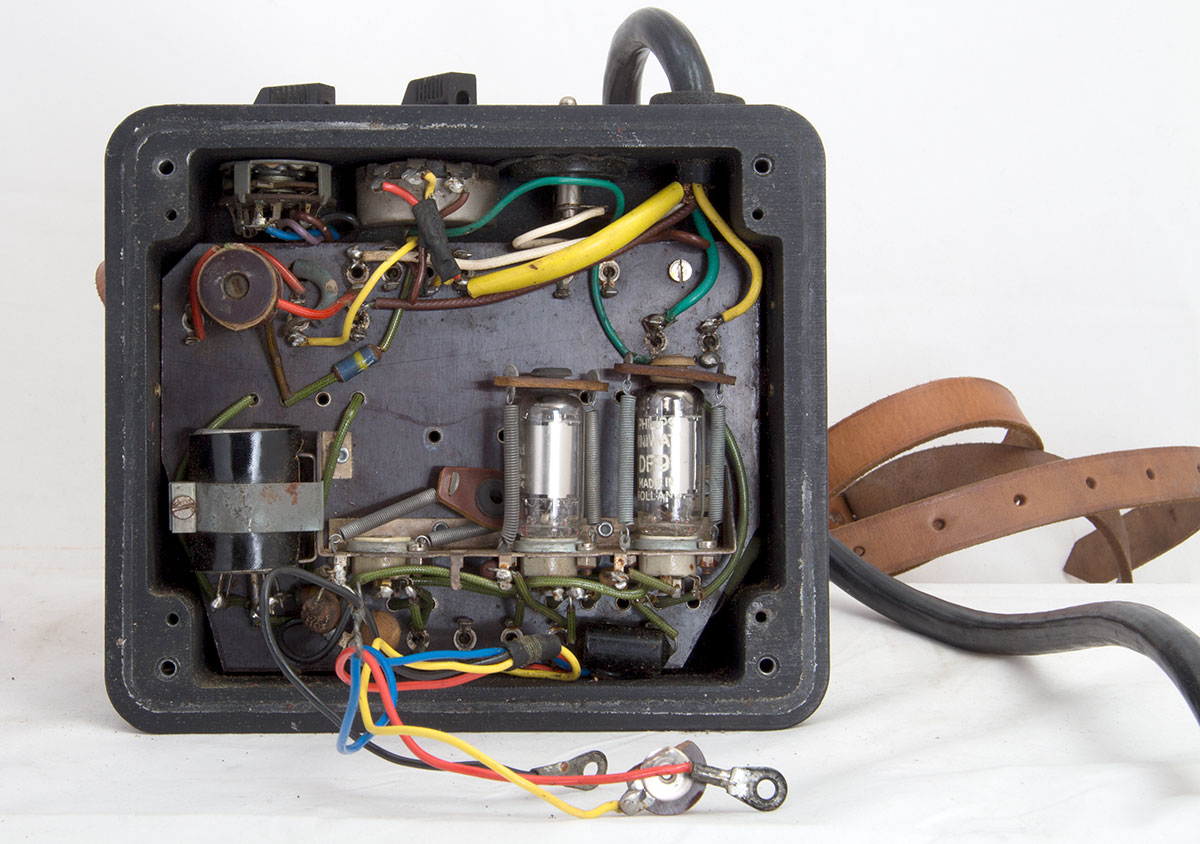

De inhoud. Een drietraps versterker mer drie keer 1T4 (één exemplaar ontbreekt nog).

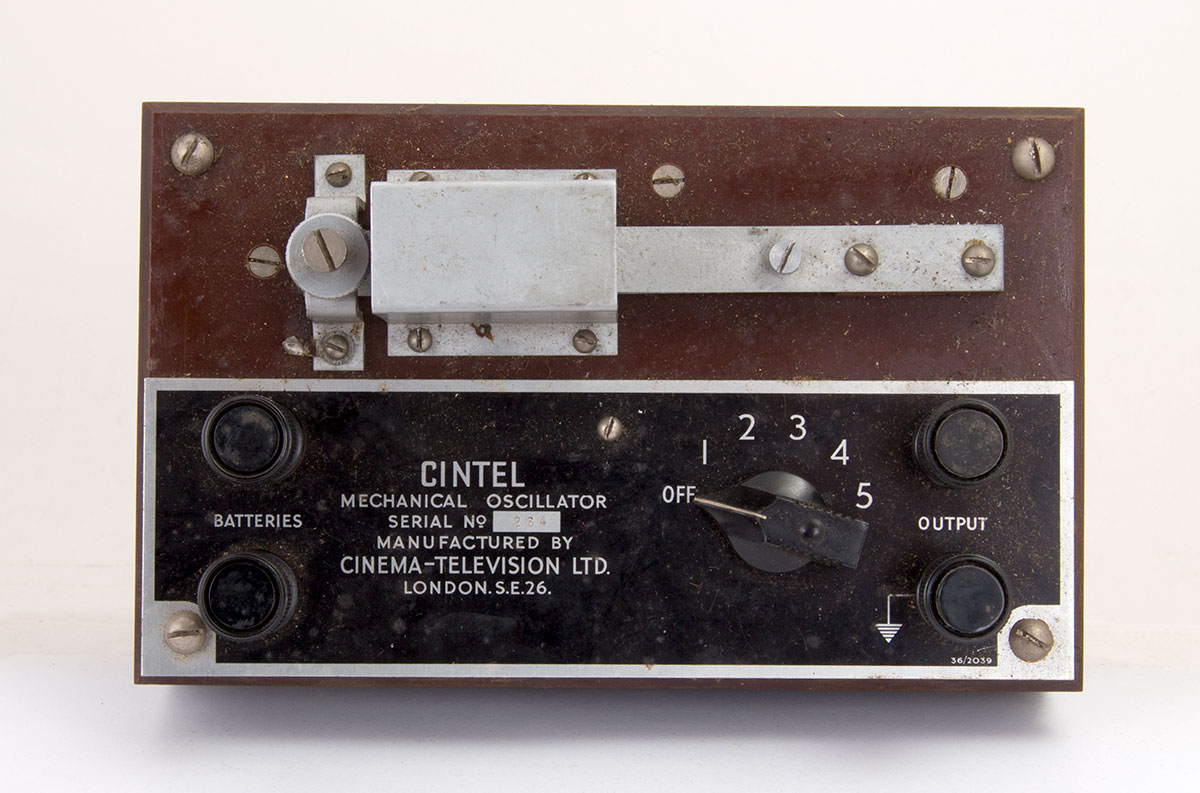

De kast met de mechanische oscillator.

Een vrij grote behuizing, maar dat mag ook wel gezien de inhoud.

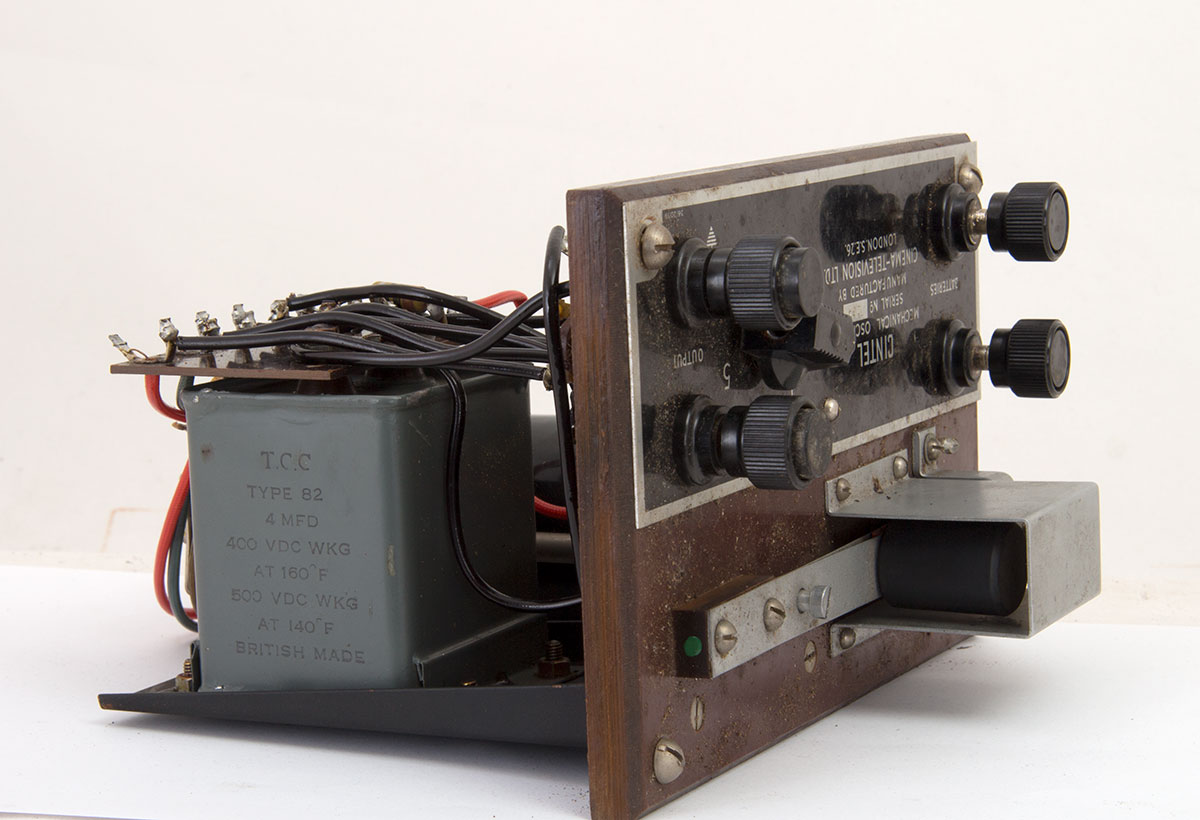

Een transformator en een enorme spoel. Schema ontbreekt jammer genoeg.

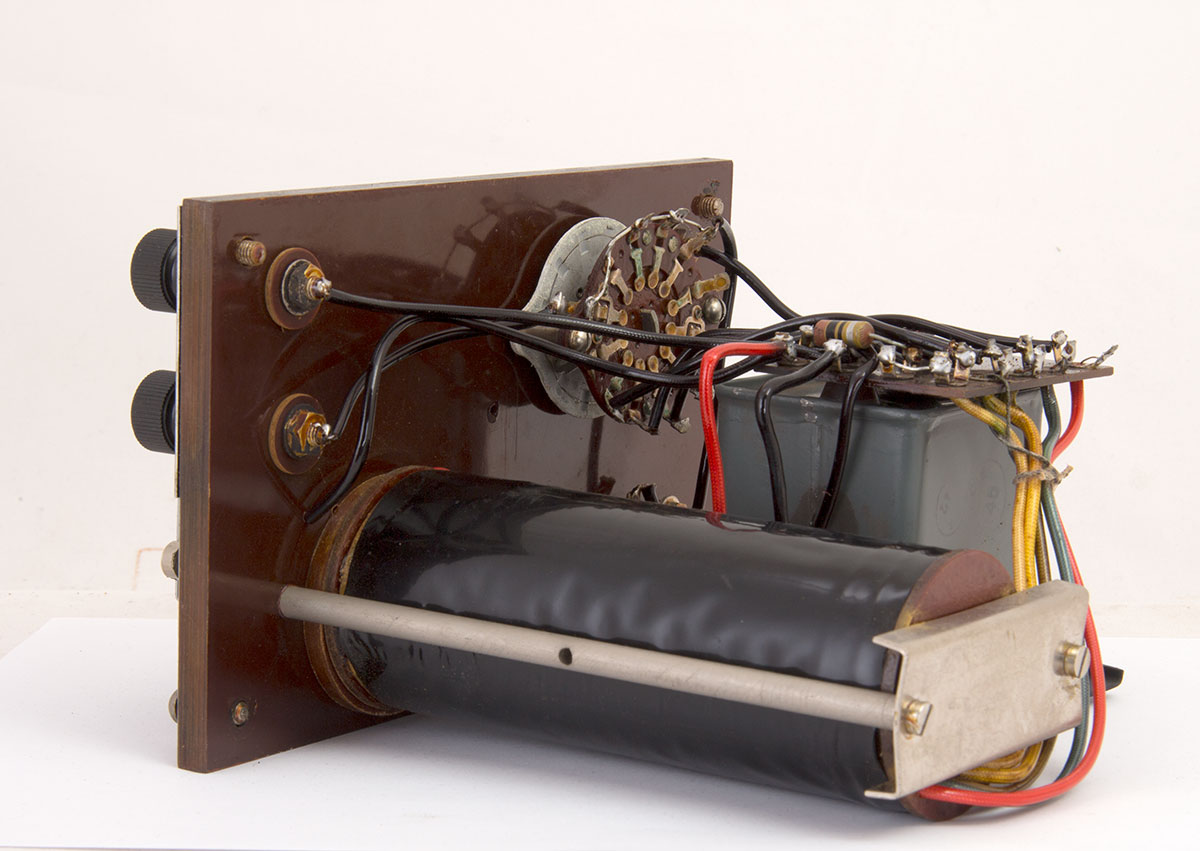

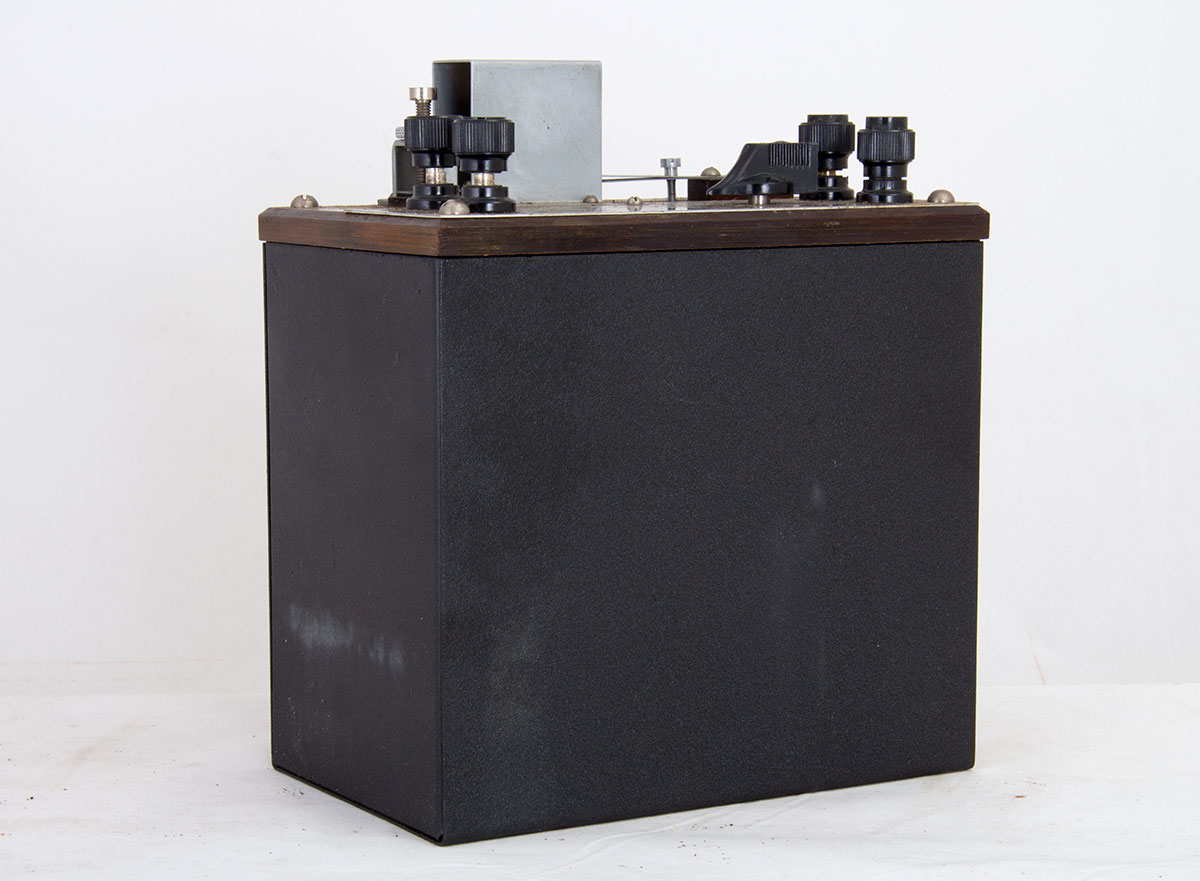

Dit is een overzicht van de oscillator.

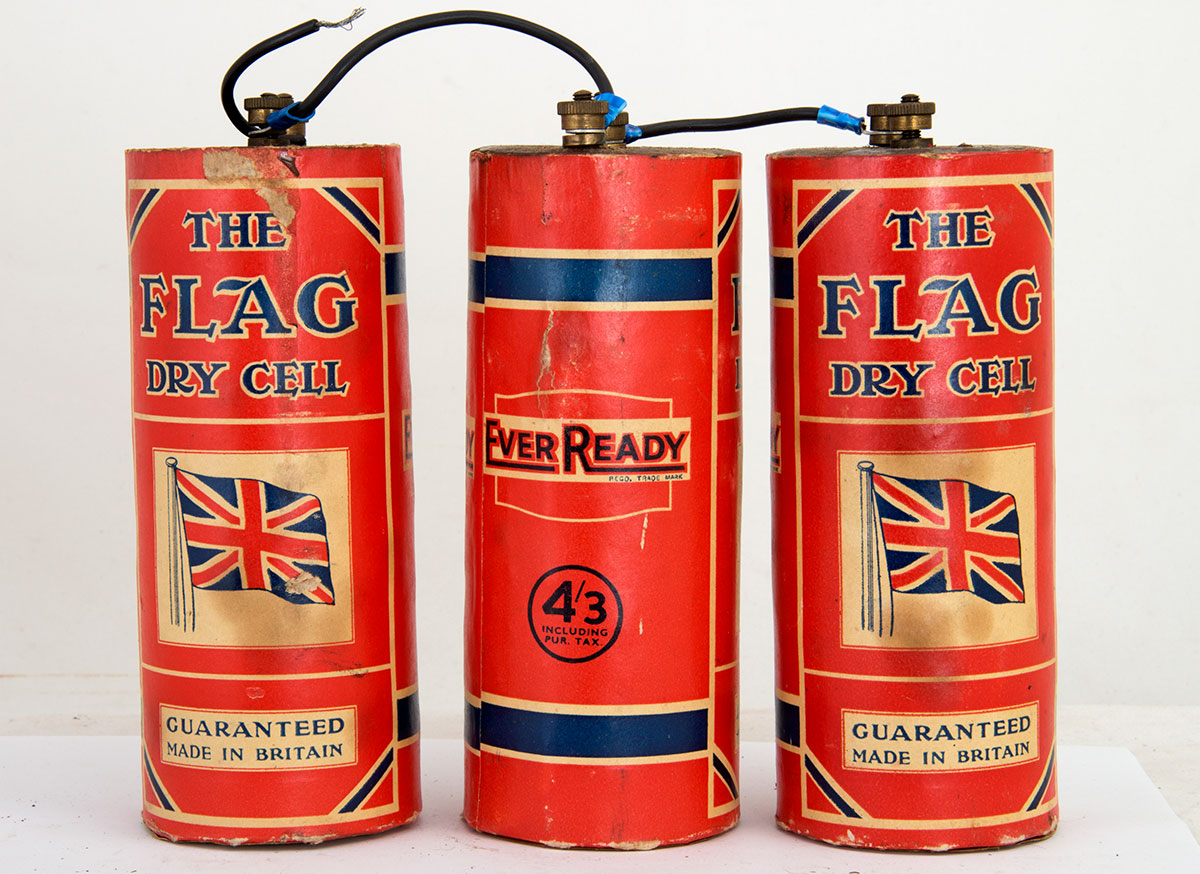

En deze batterijen zijn de voedingsbron van de oscillator.

Wilt U graag weten hoe het allemaal bediend moet worden? Hier onder de instructieboekjes en bladen in pdf van dit mooie instrument.

Metal Detector, operation and maintenance.

Instruction Engels Klein.

Instruction Frans klein

Instruction Frans groot

Instruction Duits
