Amprobe, Voltprobe VT-100

Dit instrument, waarvan de naam niet geheel leesbaar is, dient om spanningen te meten. Het apparaat werd door de fa. Amprobe, een divisie van de SOS CONSOL INC te Lynbrook NY, geproduceerd. Amprobe bestaat nog steeds en is te vinden onder deze link Amprobe

Waarschijnlijk is dit het Model VT-100, of een voorganger hiervan. De meetbereiken zijn :

AC
DC
550
750
440
600
277
400
220
220
115
115
De modellen VT-100B en VT-124B zijn tevens voorzien van een pieper. Deze piept bij spanningen tussen 12 V tot 550V AC en tussen 12 en 750 V DC. Het is dus mogelijk de tester voor zeer, lage spanningen te gebruiken zonder dat de neonlampen iets aanwijzen maar de pieper wel werkt. Het instrument is geschikt voor frequenties van 25 tot 800 Hz. en DC. Voor een wat gedetaileerde beschrijving staat een document in pdf-formaat ter beschikking, klik HIER!

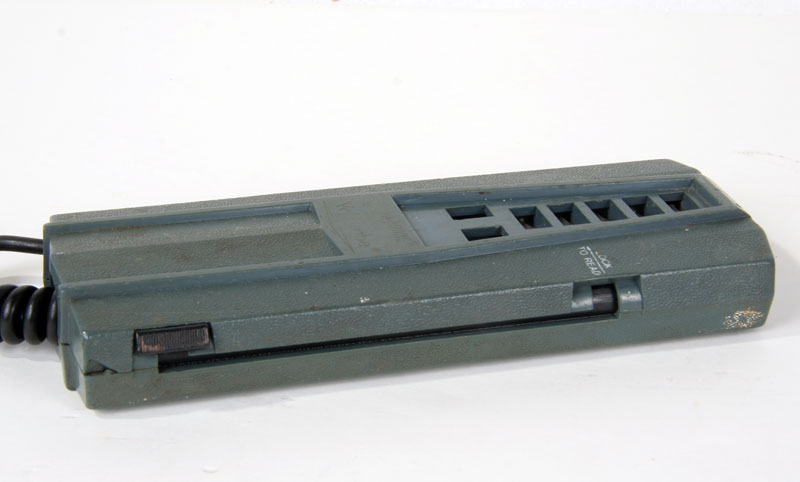

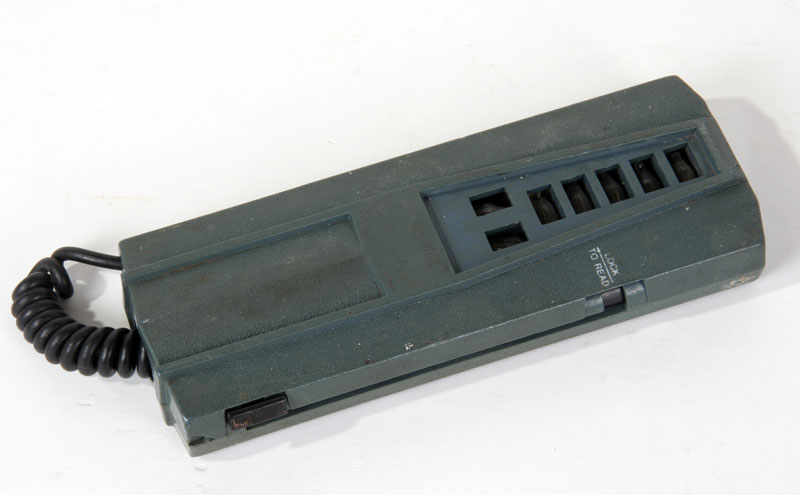

Het apparaat in gesloten toestand. Ik heb geprobeerd de kast te reinigen, zelfs met autopoetsmiddelen, de meest agressieve, ging het niet beter. In elk geval getuigt het van gebruikssporen.

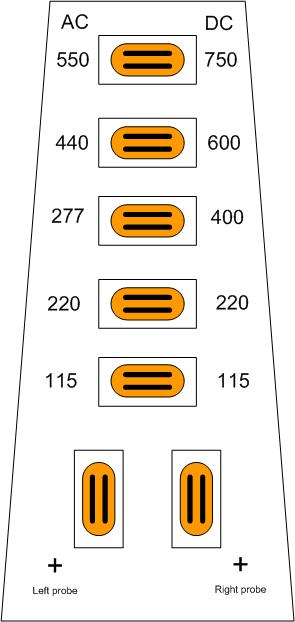

Zo werkt de schaal van de meter, de echte schaal liet alleen openingen in het midden van de neonlampjes zien.

Met de schuif aan deze zijde, kan een meetpen uitgeschoven worden.

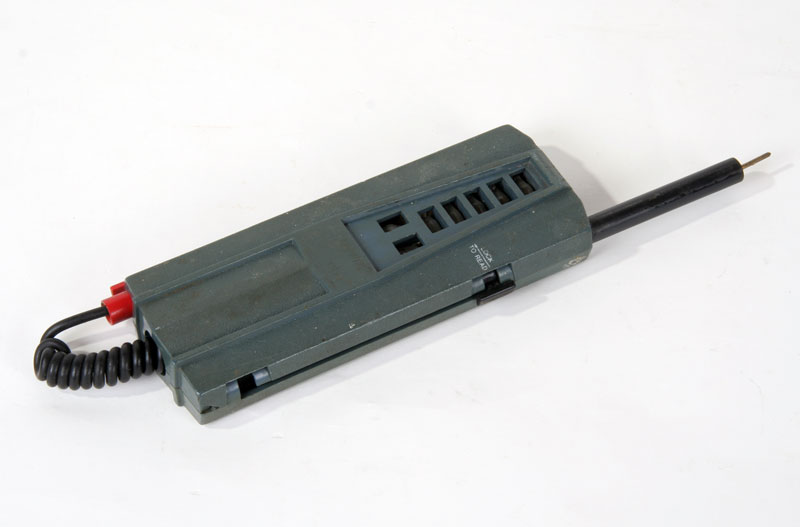

De meter met uitgeschoven meetpen.

De andere meetpen kon uit het apparaat getrokken worden.

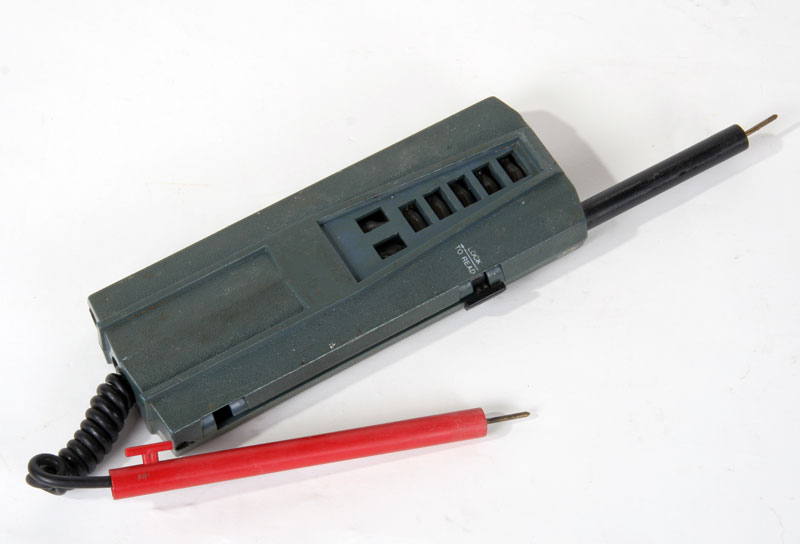

Hier de rode pen.

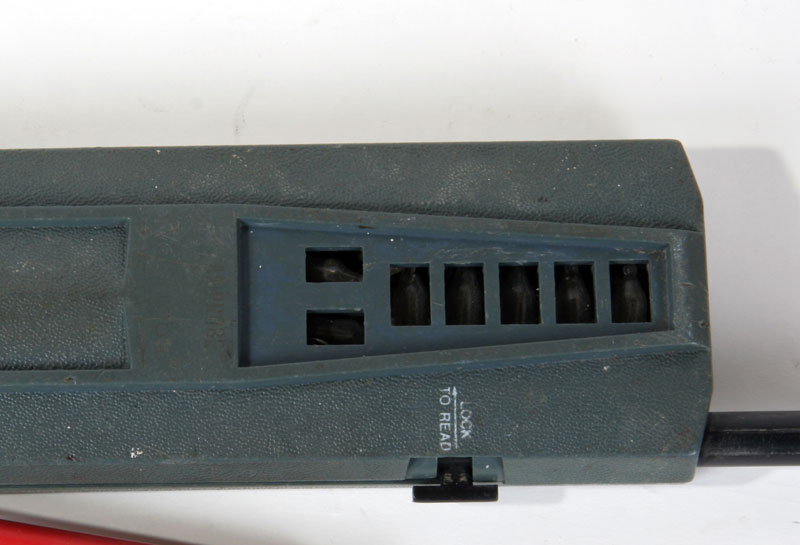

Op het vlak met de neonlampjes heeft een schaal gezeten, de neonlampjes in de openingen in "landscape" geven de polariteit aan, terwijl de lampjes in de "portrait"-openingen, de spanning aangeven. Van links naar rechts, boven, de AC-schaal, 115, 220, 277, 440, 550 en onder de DC-schaal met 115, 220, 400, 600, 750 Volt, waarbij de polariteit door de eerste twee lampjes wordt weergegeven. De wat modernere typen hadden ook een drukknopje R/C Leakage Button.

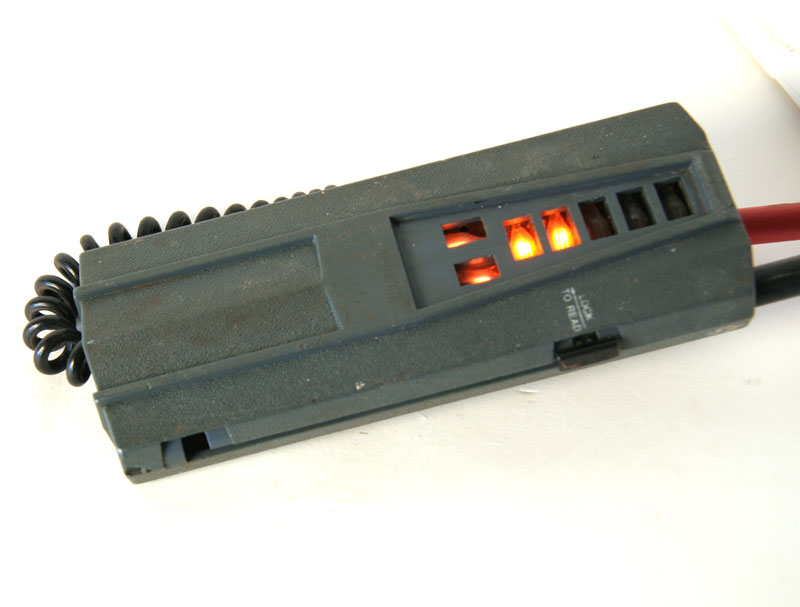

Hij werkt nog, aanwijzing voor 220 Volt wisselspanning, tenminste dat staat op het stopcontact. Het klopt ook, de beide verticale (hier een beetje horizontaal) zijn de indicatoren voor + DC en - DC, ze branden beide, dus wisselspanning. Dan de twee horizontale branden, de eerste is voor 115 Volt en de tweede voor 220 Volt.

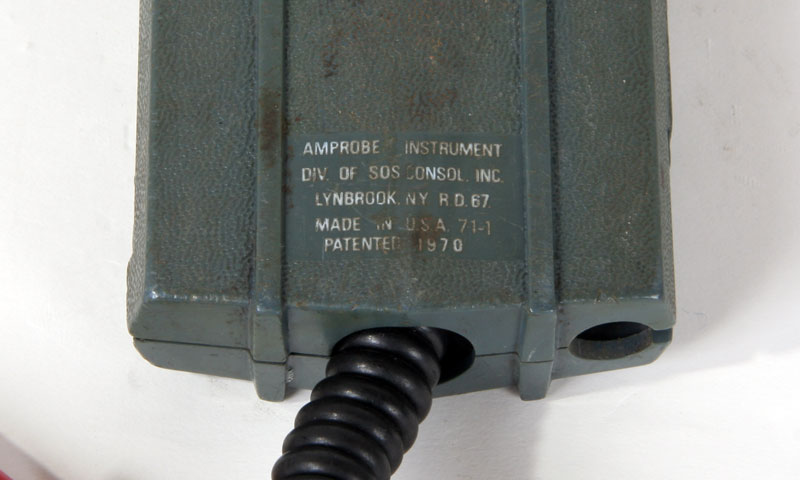

Het typeplaatje met de aanduiding dat de patenten uit 1970 stammen.

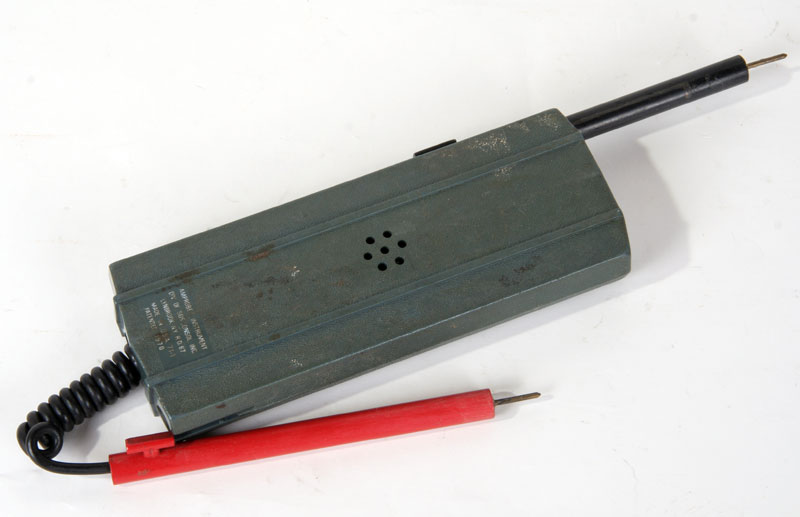

Onder de gaatjes in het midden bevindt zich bij de B-modellen de pieper.
