De Radivet type 211 is een multitester voor radio's. Het meetbereik beslaat 0-15 MHz, dus lange-, midden- en kortegolf en 85 - 100 MHz, de FM-band. Het bezit een AM/FM modulator, een oscilloscoop en een audio-oscillator in één instrument.

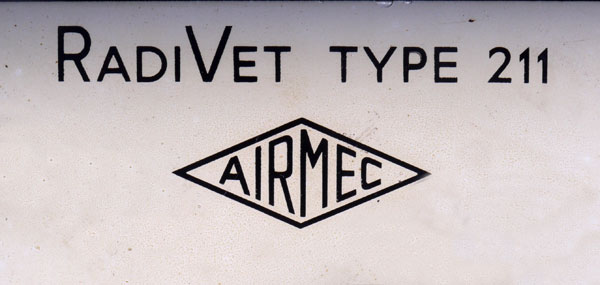

De typeaanduiding.

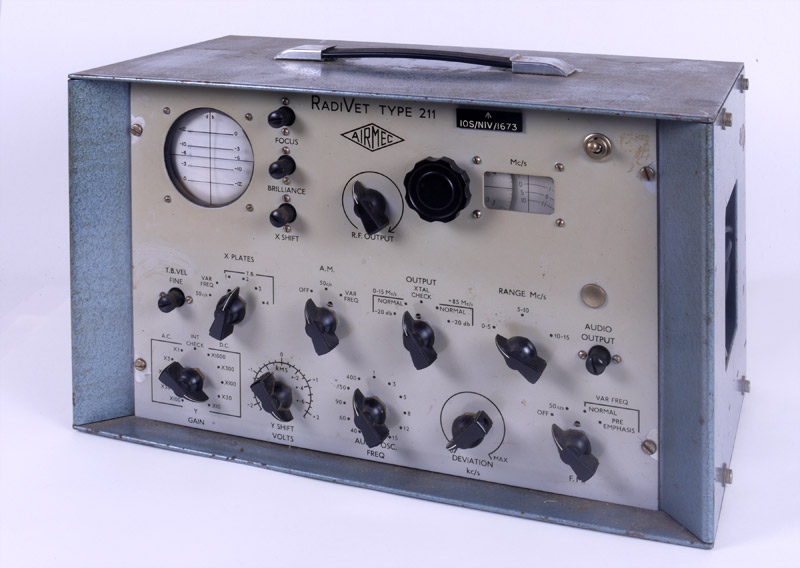

Het gehele apparaat.
De signaaloscillator-output met een maximum van ca. 50 mWatt wordt gegenereerd door het mengen van twee oscillator-signalen. De eerste oscillator bestrijkt drie banden: 65-70 MHz., 70-75 MHz. en 75-80 MHz. De tweede oscillator is een 5 MHZ. harmonischen-kristaloscillator. De 13.de harmonische wordt gebruikt om de lage band te bestrijken. VFO - 65 MHz. wordt gemengd naar 0-15 MHz. De vierde kristal-harmonische wordt voor de hoge banden gebruikt. VFO + 20 MHz wordt gemengd naar 85 - 100 MHz. De afstemschaal is volkomen lineair. Voor de service van TV-toestellen heeft Airmec een "look-alike" instrument gemaakt, genaamd de Televet, zie de advertentie aan de onderzijde van de pagina..

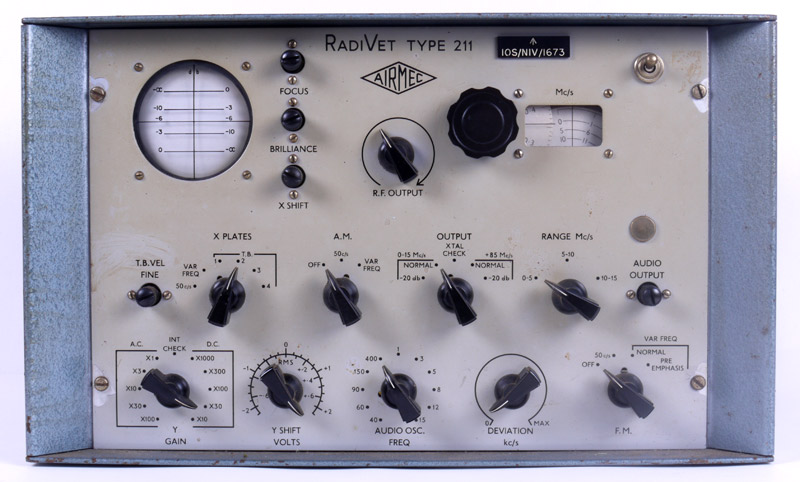

De indikatie, afstemschaal en bedieningsknoppen van de Radivet. De afmetingen : 394 x 241 x 216 mm, het gewicht bedraagt ongeveer 12,3 kg.

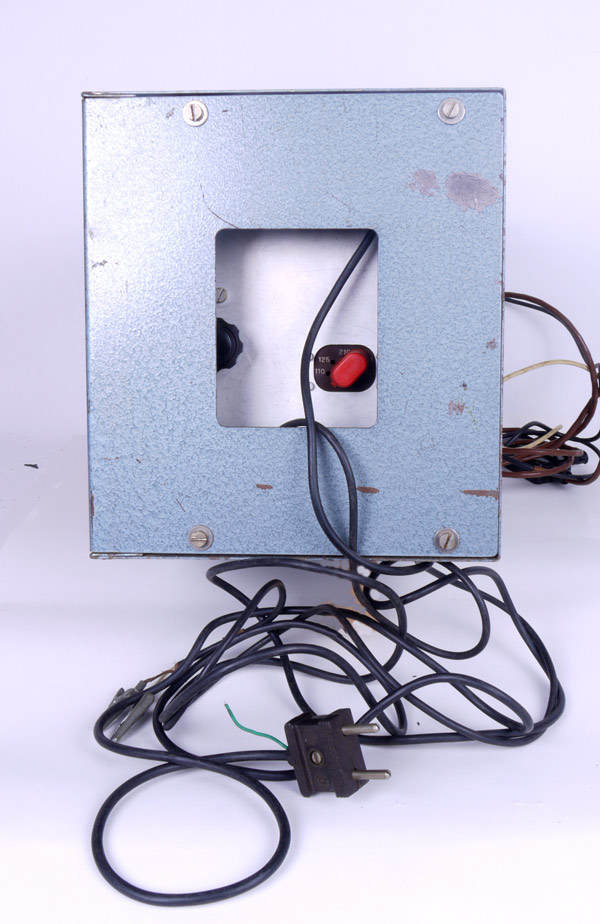

Aan de rechter zijde is een opening waar achter zich de ingangsspanningskeuze bevindt en waar ook het netsnoer en een meetsnoer bewaard worden. Verder is er nog een knop om iets in te stellen. De keuze voor de netspanningen bestaat uit : 110, 125, 210, 230 en 250 Volt AC.

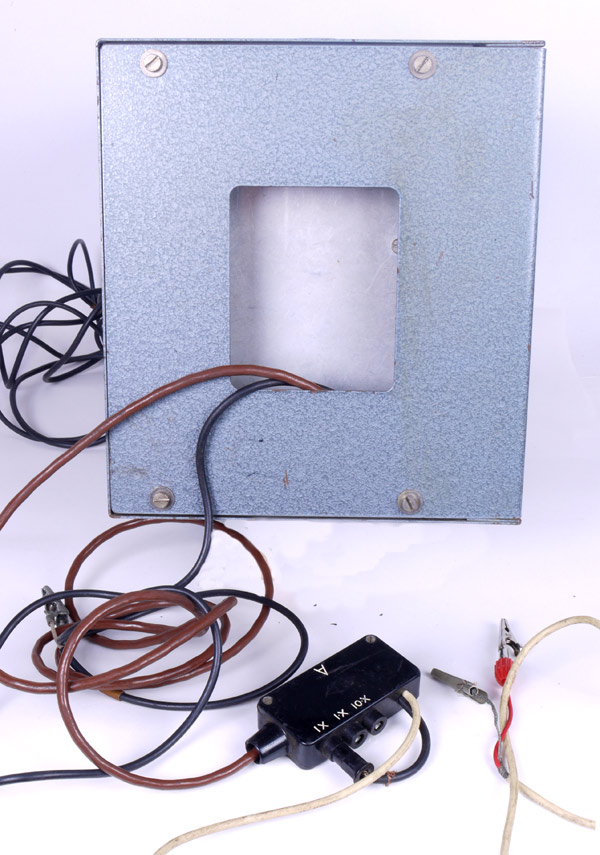

De linker kant, hier twee meetsnoeren. Ook een verzwakker 0,1 x, 1 x en 10 x.

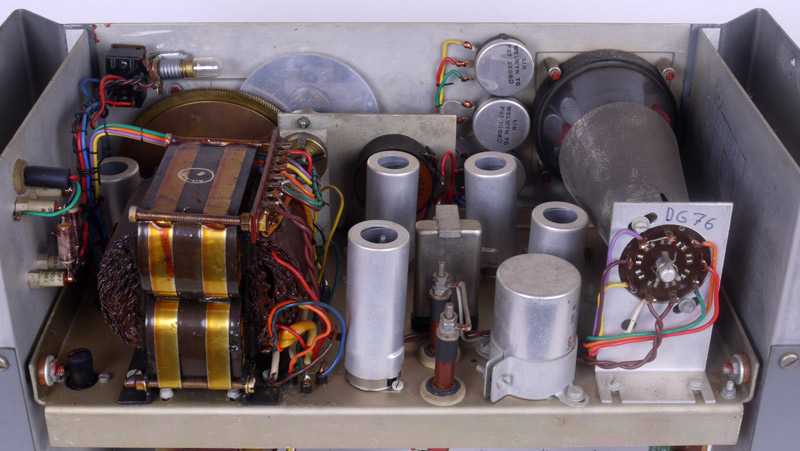

Achteraanzicht van de meter, rechts boven, de voet van de kathodestraalbuis. In de set worden de volgende buizen toegepast:
DG7-6, EZ81 of 6X5GT, 12AT7, en 4 keer PCF80.

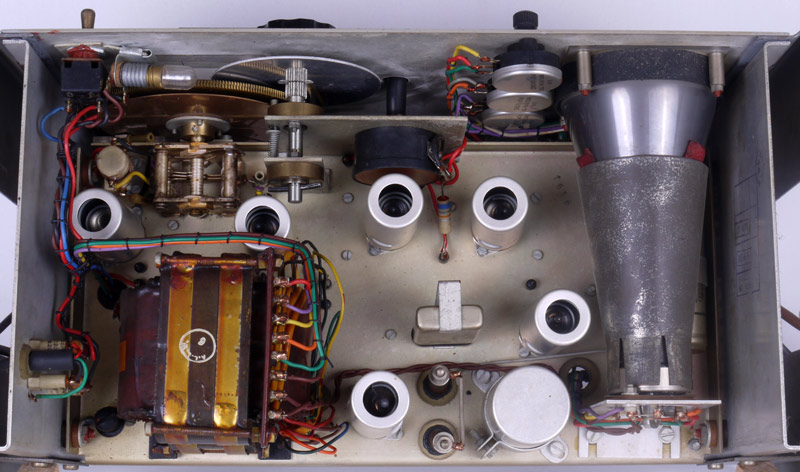

Het apparaat van bovenaf gezien. Wel een heel klein afstemcondensatorretje met een heel grote vertraging.

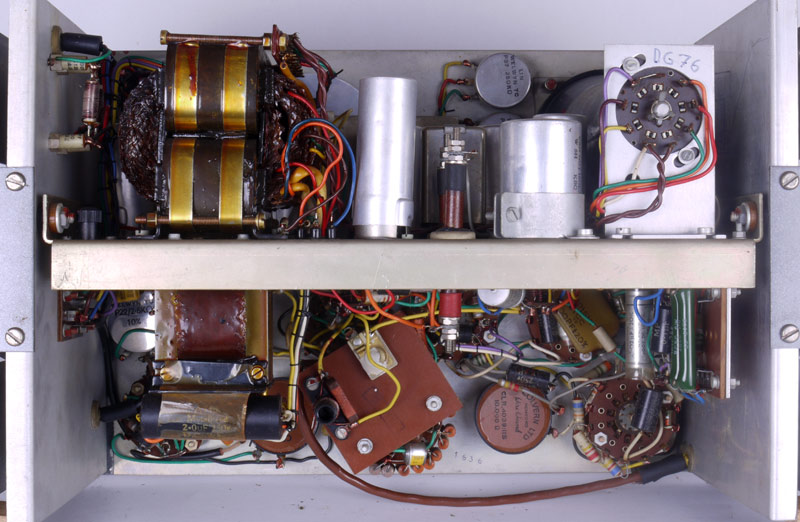

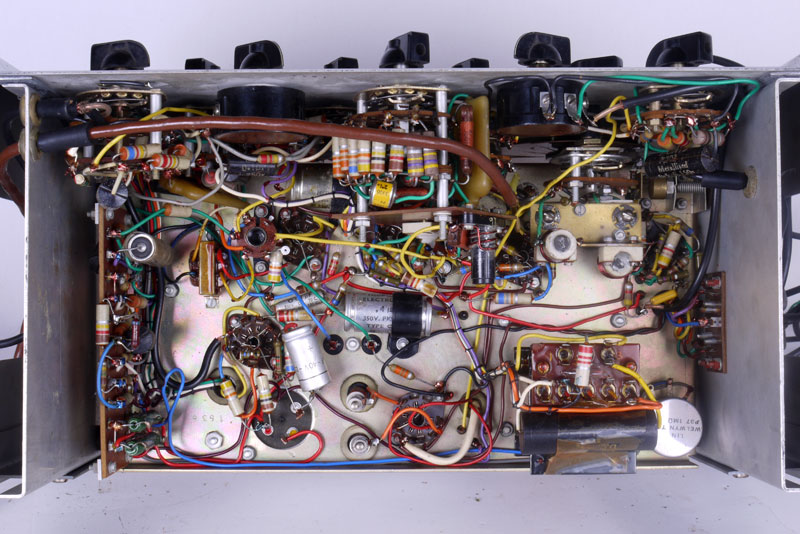

De onderkant met de typisch Engelse componenten, ik denk dat dat het allemaal overtollig oorlogsmateriaal is. Het ontwerp is ongeveer uit 1955.
Hier nog een overzicht van de bovenkant.

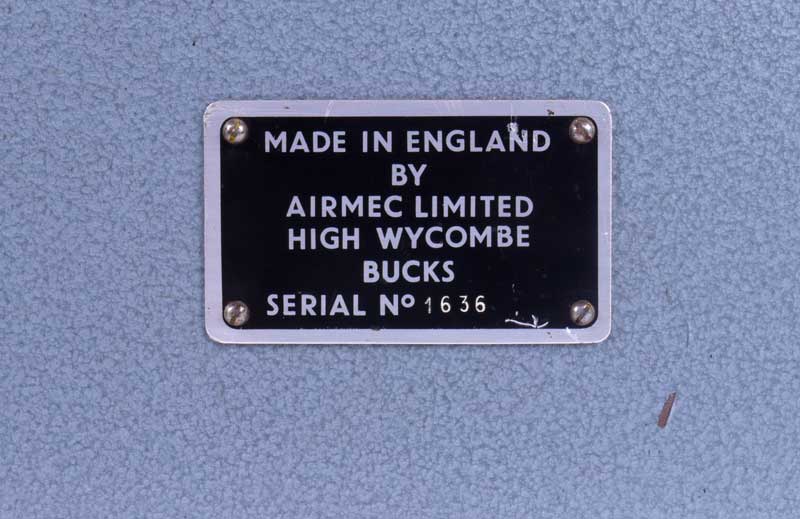

Voor eventuele klachten over het apparaat, hierboven het adres van de leverancier en tevens het serienummer.
een advertentie met beide apparaten.
Een afbeelding van de TeleVet type 877.
Voor de liefhebbers HIER het manual in pdf-formaat.
