In de winter van 2015 begonnen met het opruimen van de zolder. En dan kom je nog eens wat tegen, zoals deze buisvoltmeter, die totaal vergeten in een schoenendoos lag.

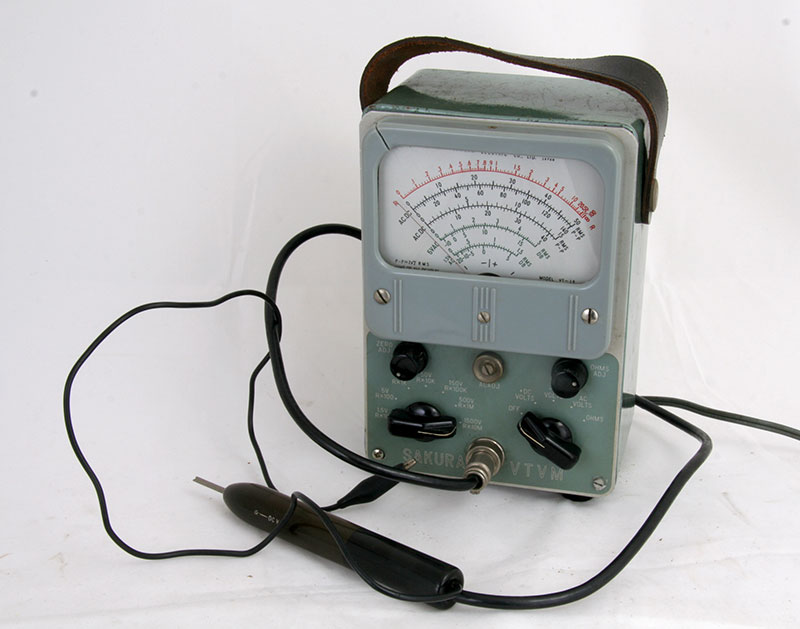

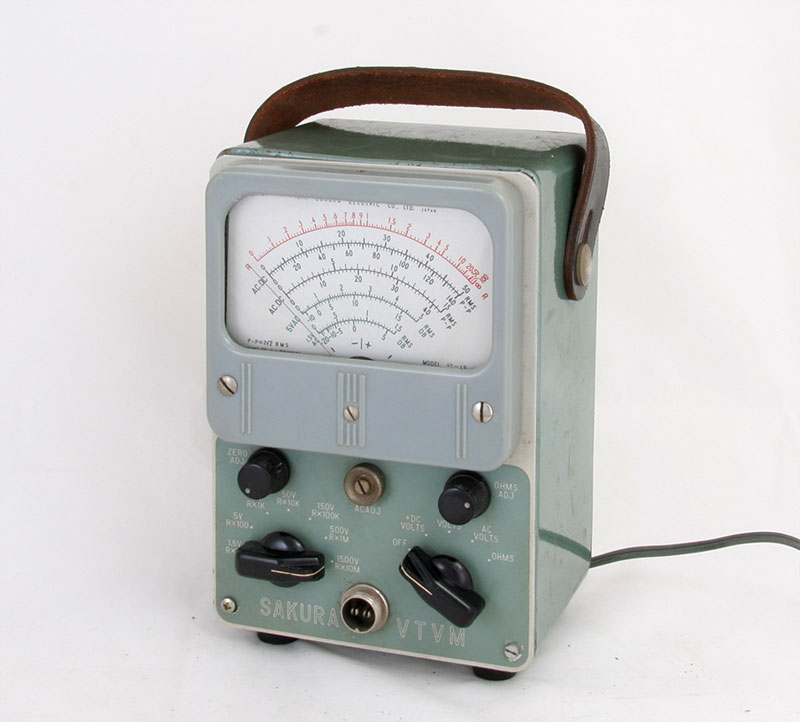

De SAKURA VTVM VT-19.
Met bijbehorende probe voor gelijk- en wisselspanning.
De meetbereiken:
DC , 7 gebieden 0 - 1,5 - 5 - 15 - 50 - 150 - 500 - 1500 Volt Tot 30.000 Volt met een speciale probe die ik niet bezit. De ingangsweerstand bedraagt : 11 MOhm.
AC , 7 gebieden 0 - 1,5 - 5 - 15 - 50 - 150 - 500 - 1500 Volt RMS AC , 7 gebieden 0 - 4,2 - 14 - 42 - 140 - 420 - 1400 - 4200 Volt P.P.
Decibels : -20 tot + 66 db (0db = 1 mW in 600 Ohm)
Weerstand, van 0,1 Ohm tot 1000 MOhm in 7 bereiken : met 10 - 100 - 1K - 10K - 100K - 1 M - 10 M in het midden van de schaal.
Buizenbezetting : 6AL5 (Dubbeldiode) en 12AU7 (Dubbeltriode)
Voeding: AC, 230 V 50/60 Hz, 10 W.
Maten : 20 x 13 x 11 cm.
Gewicht : 2,2 kg.

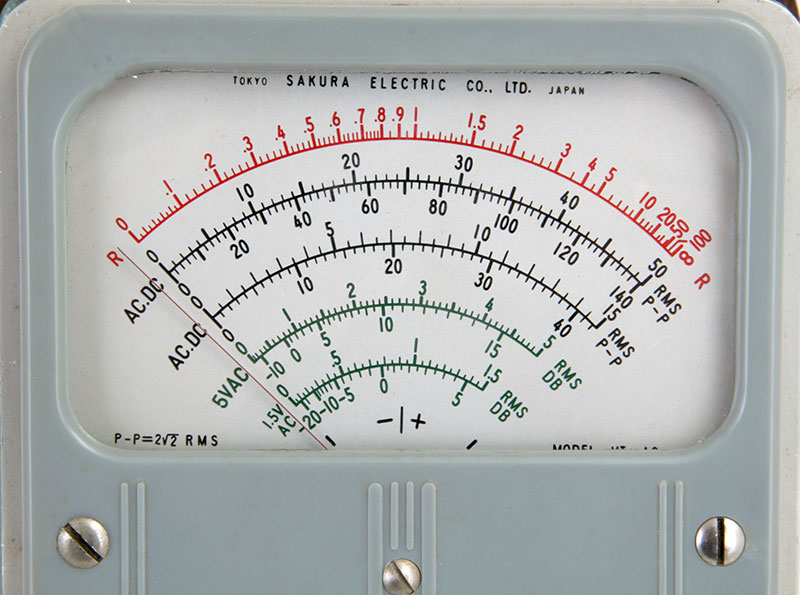

De schaal van het instrument, de meter moet nog wel weer op nul gezet worden.

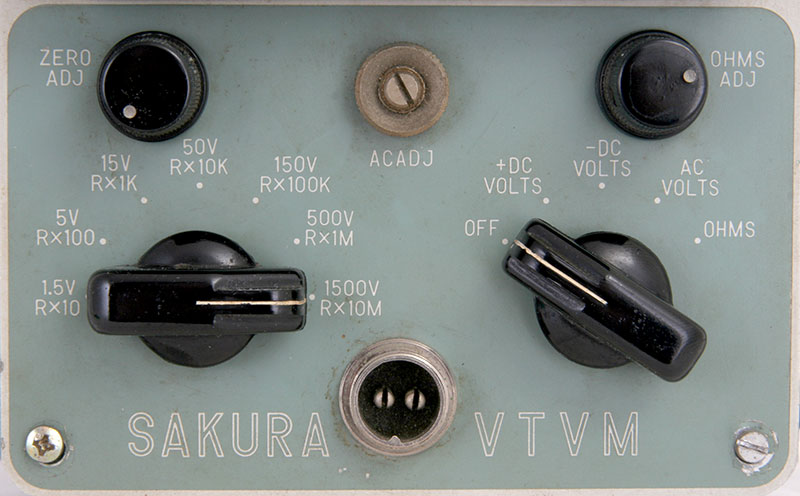

De bedieningsknopjes.

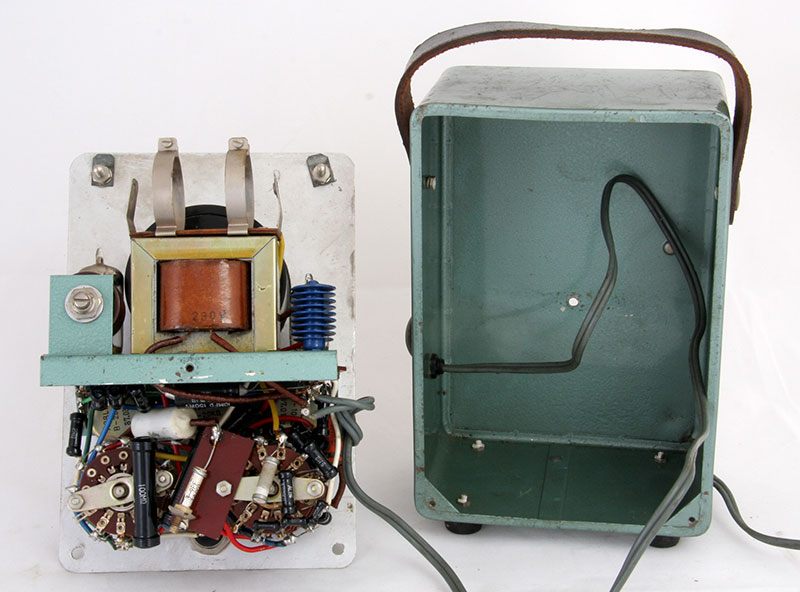

Altijd weer nieuwsgierig wat er binnen in zo'n kastje zit.

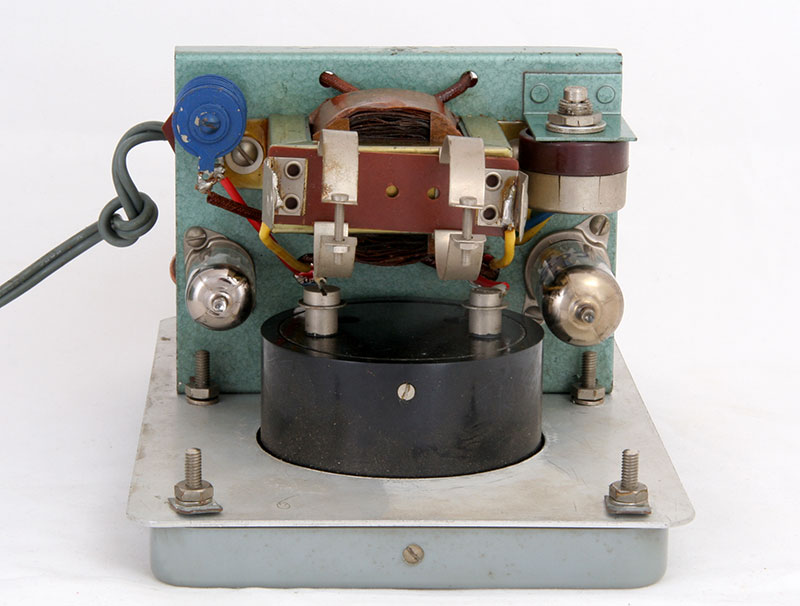

Voedingstrafo met gelijkrichter en onder de twee schakelaars.

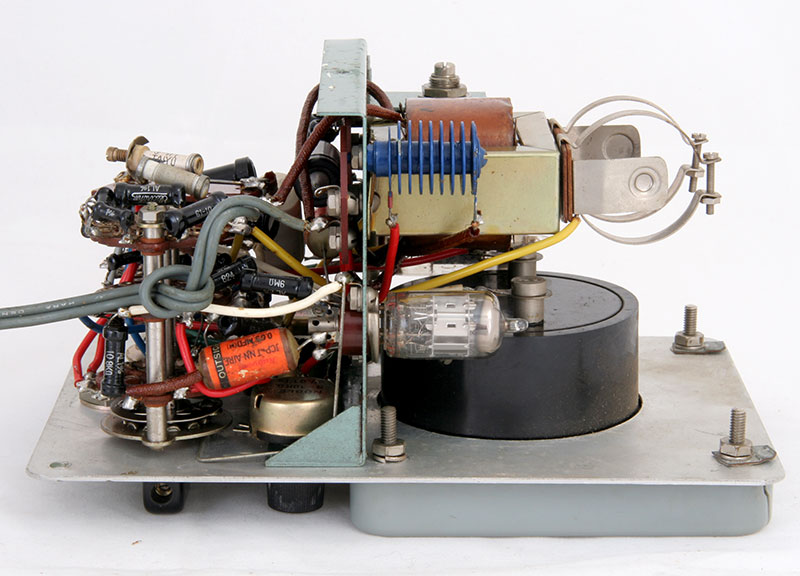

De linker zijkant. Met 6AL5.

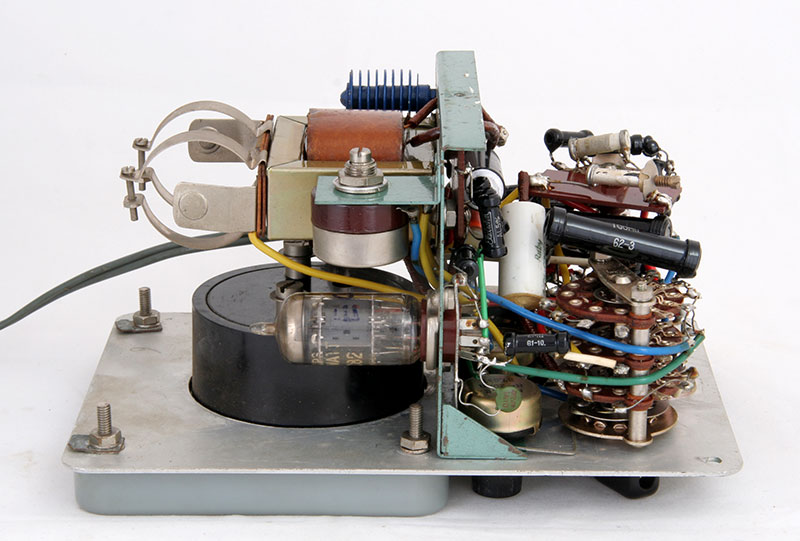

Rechter zijkant met nog een instelpotmeter. Hier is ook de 12AU7 te zien.

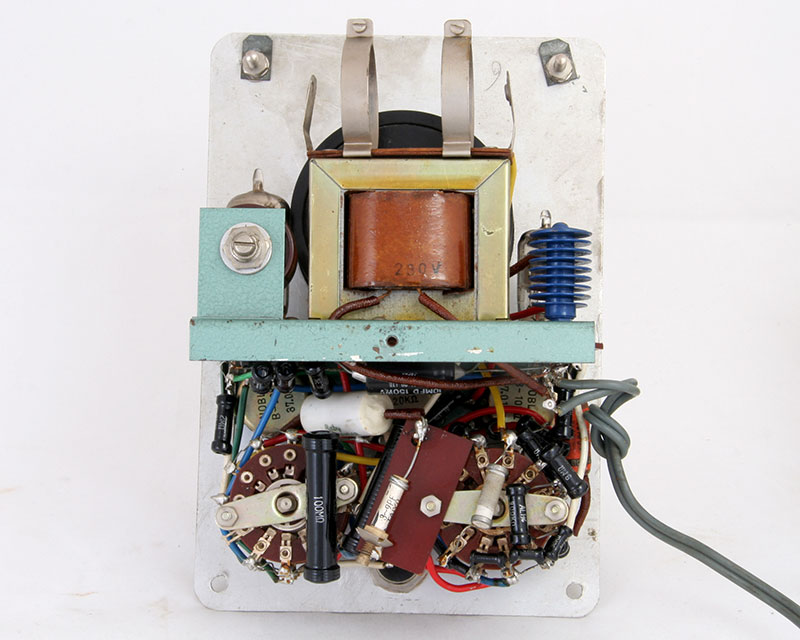

Bovenaanzicht, de houder boven op de trafo is voor de 1,5 V. batterij voor de weerstandsmeting. Deze moet 1 x per half jaar vervangen worden.

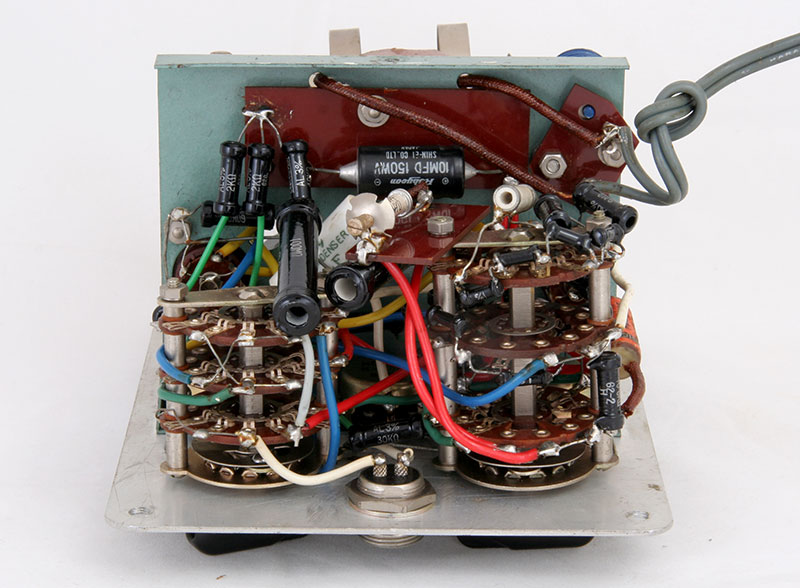

Onderkant met schakelaars en andere componenten.

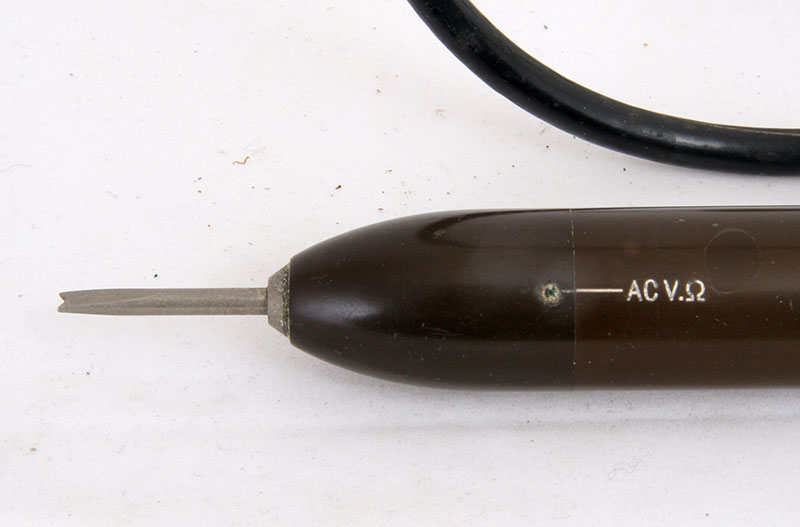

Probe in de stelling ACV en Ohm.

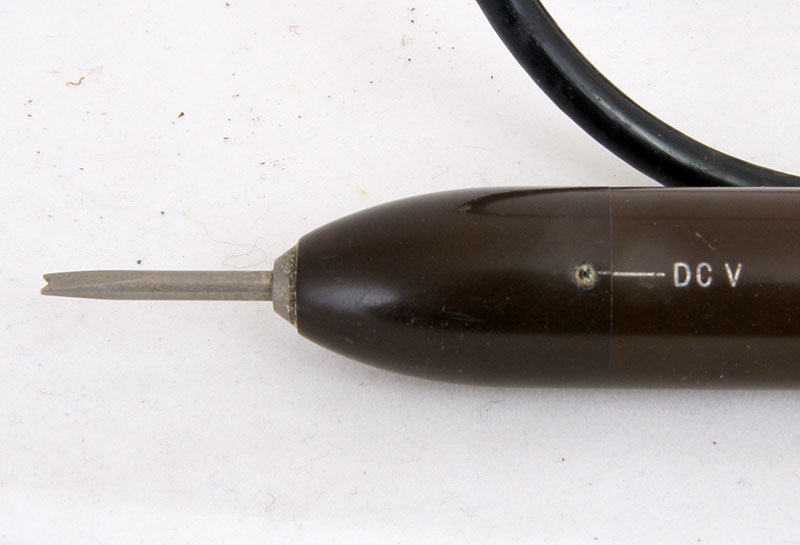

Hier in de DCV positie, alleen de modeschakelaar omdraaien op het paneel is dus niet voldoende!

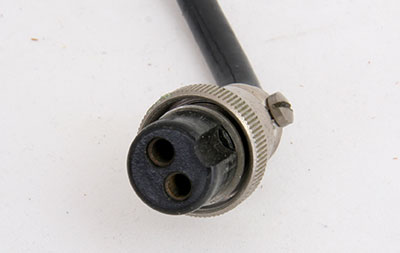

De aansluitplug van de probe, typisch Japanse plug, wordt ook gebruikt voor microfoonaansluitingen maar dan met wat meer gaatjes.

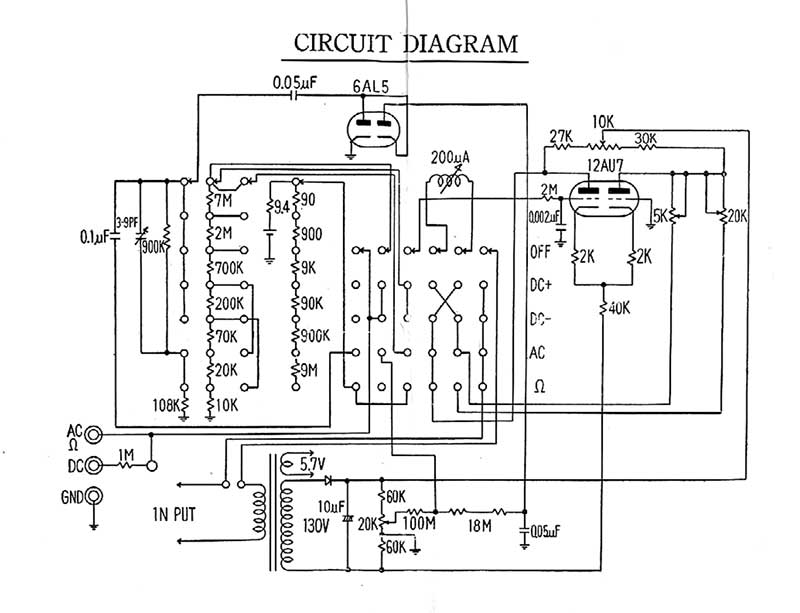

En dan hier nog het schema van dit precisieinstrument.
Voor de echte gebruikers, HIER de handleiding in pdf.
