Gossen UVA

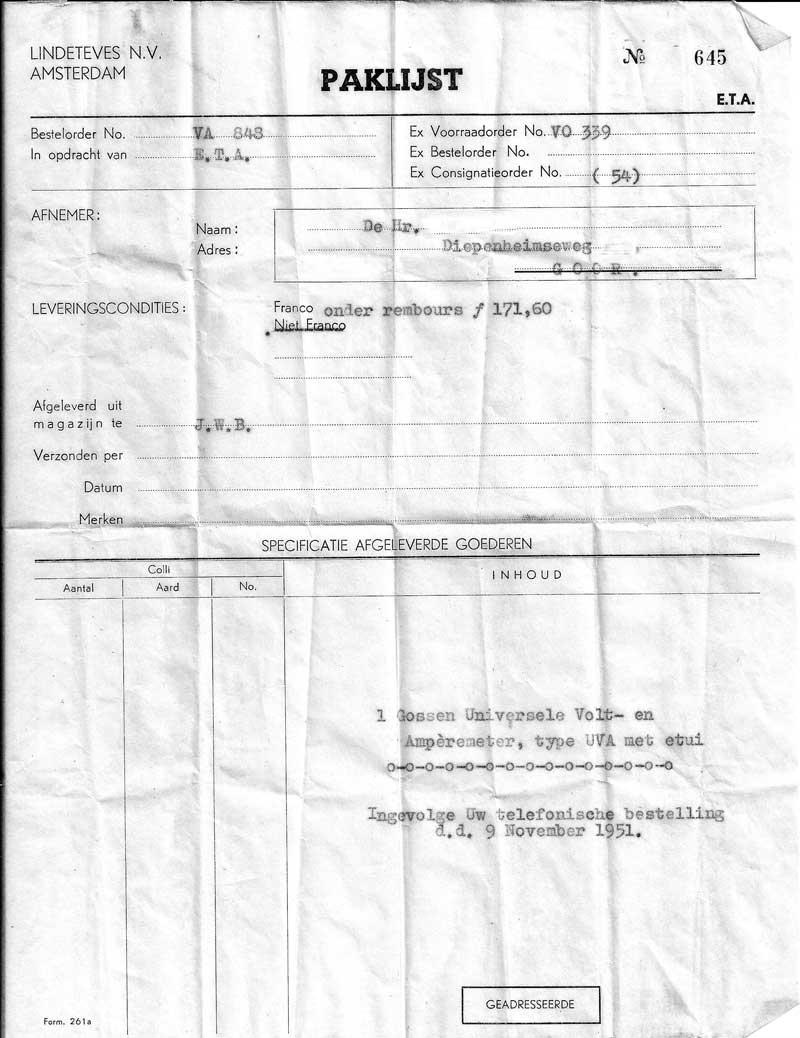

Deze Universeelmeter kreeg ik onlangs van een kennis. Zijn vader had hem ooit gekocht en wel in 1951

Het is een oerdegelijk en mooi instrument van Duits fabrikaat.
Ook na de vele jaren van rust heeft de meter niets van haar specificaties verloren.

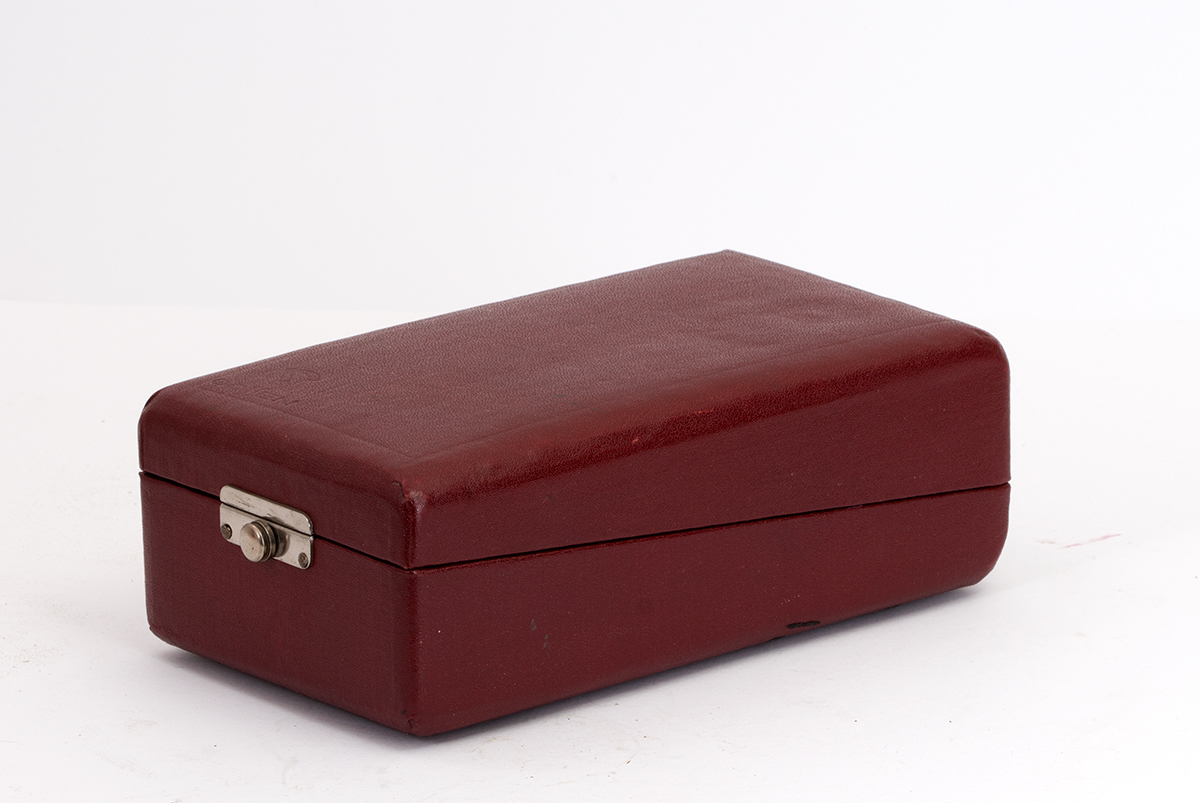

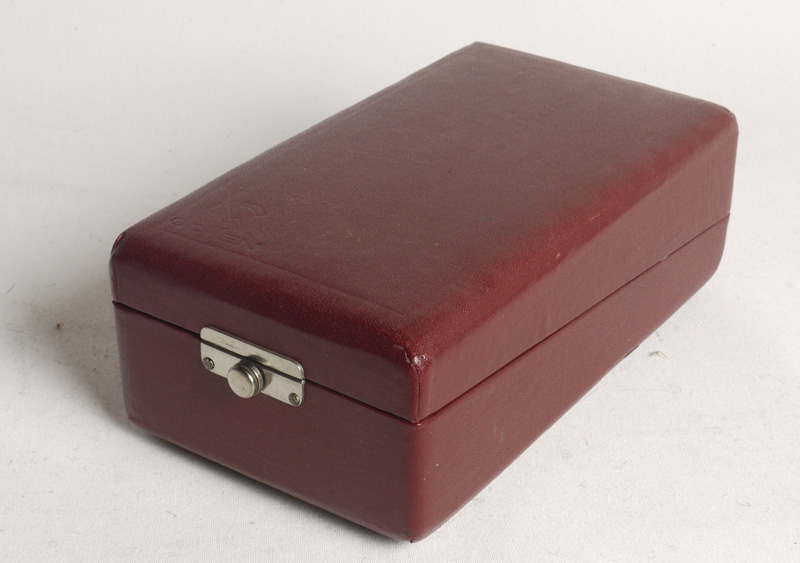

In deze met kunstleder beklede doos bevind zich het metertje.

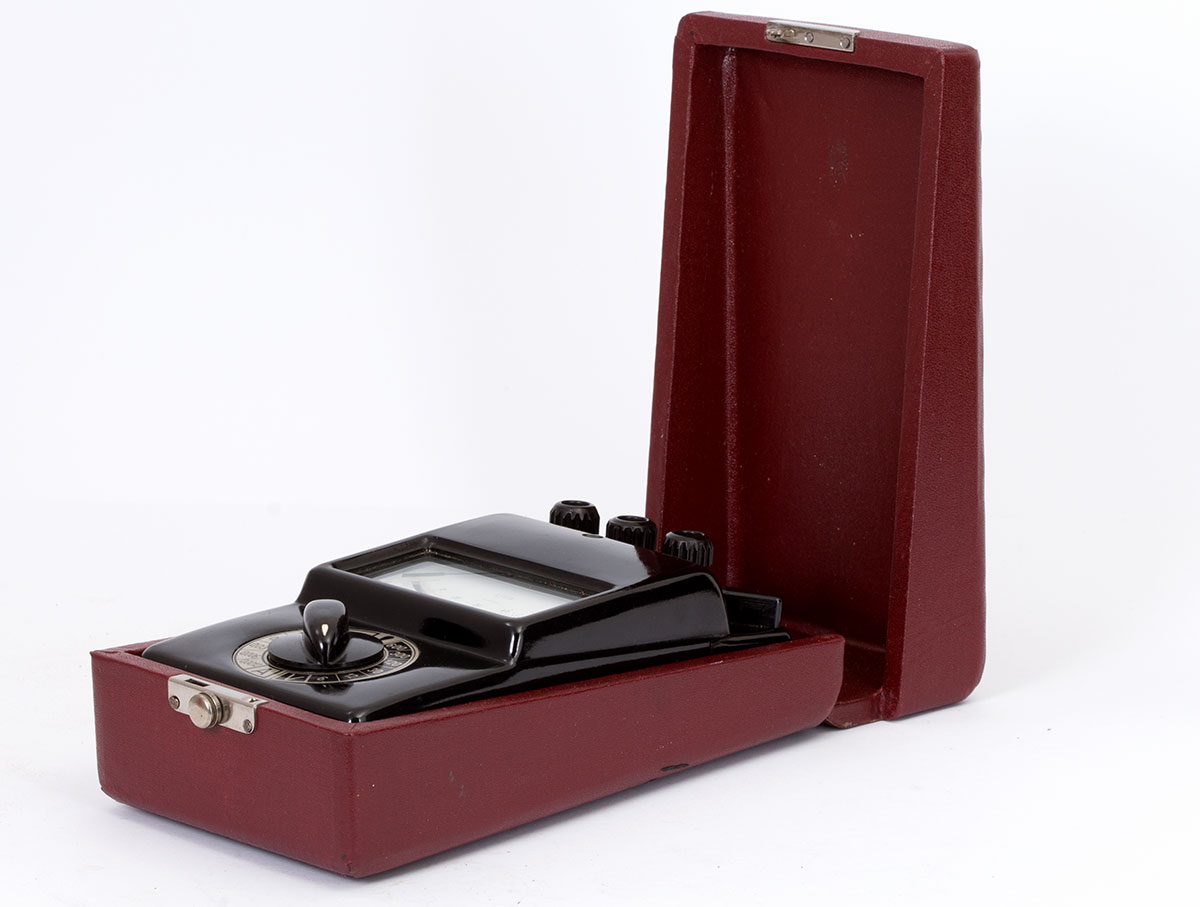

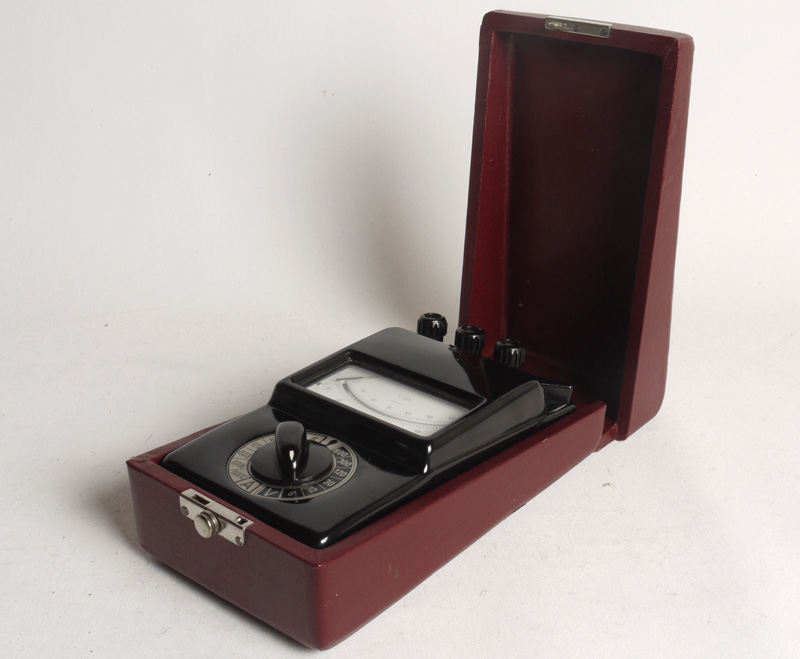

Het instrument met geopende klep.

Uit het kistje gehaald.

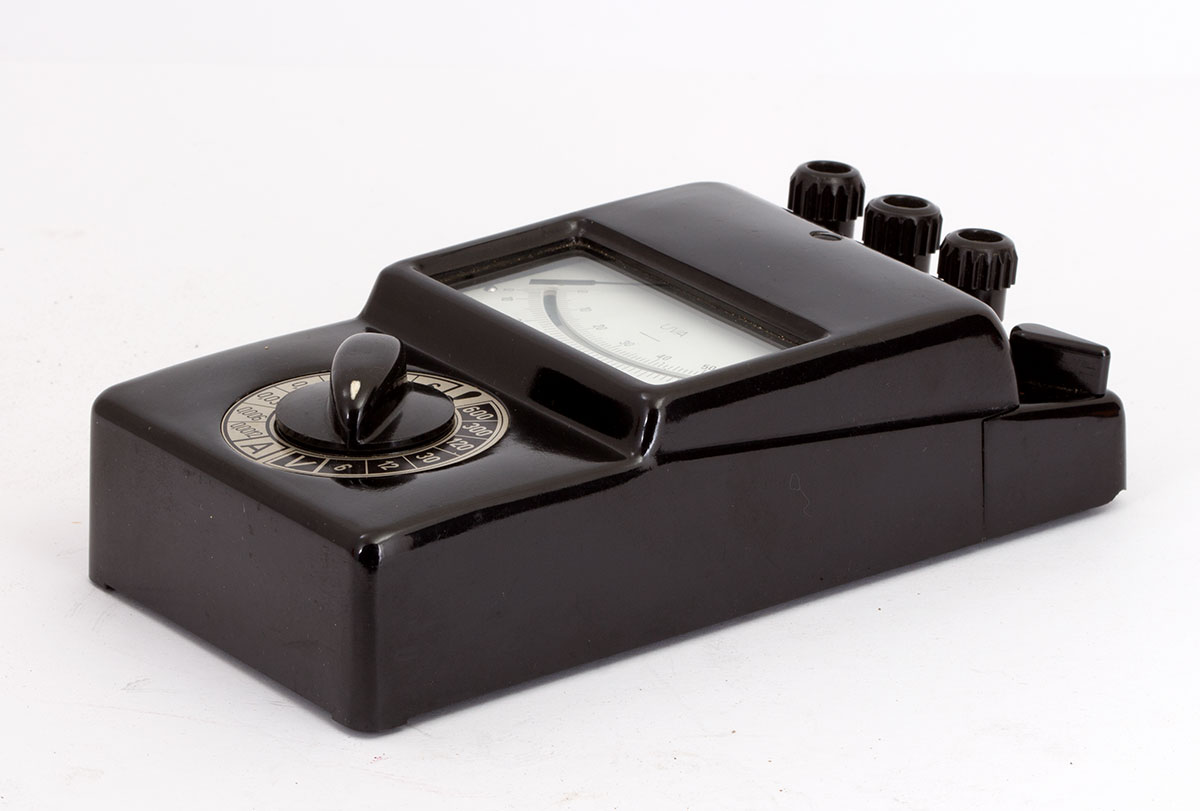

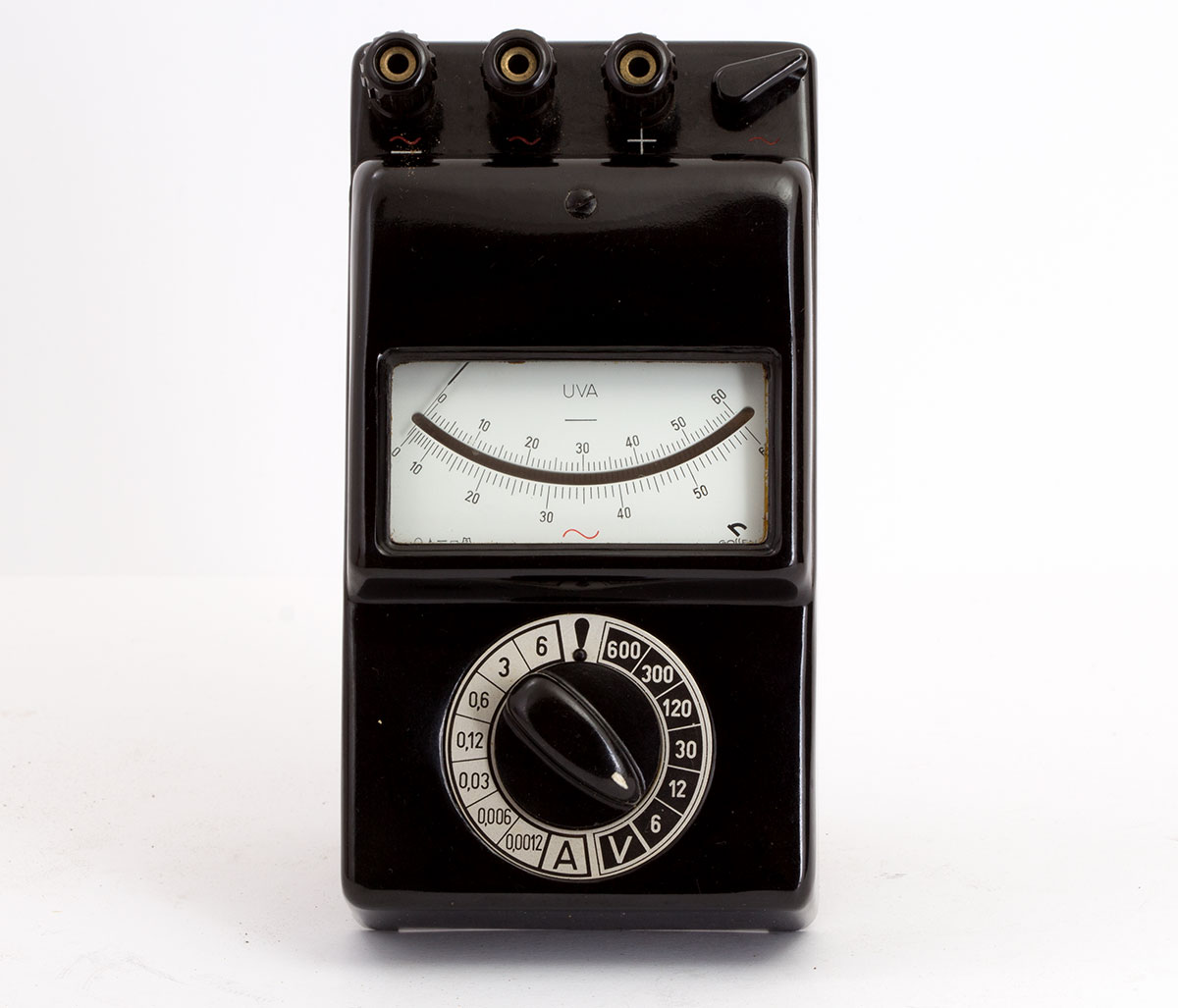

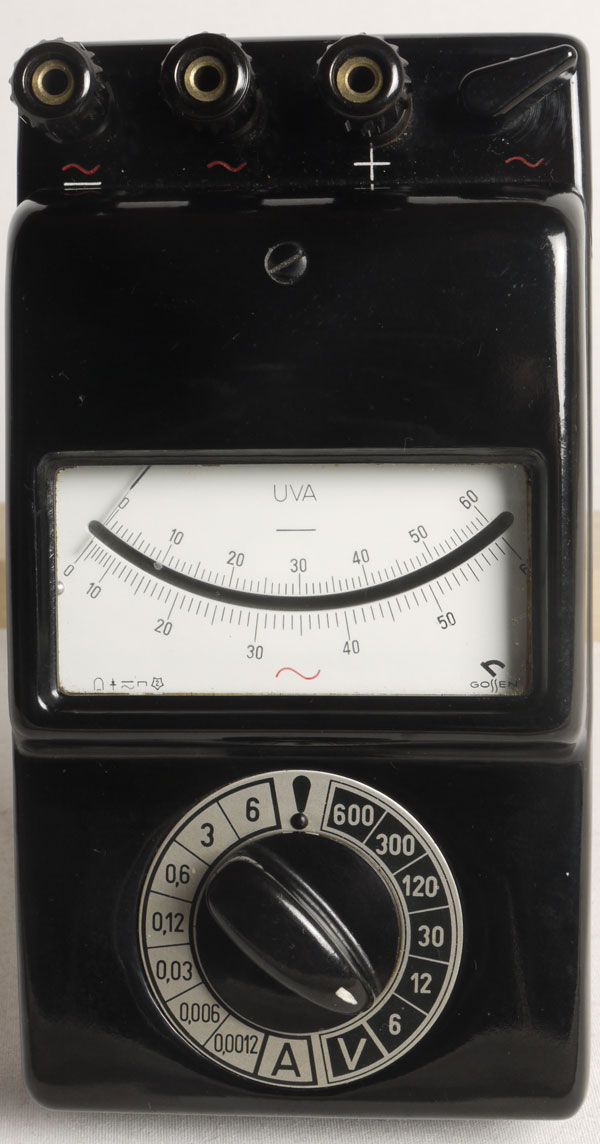

Het vooraanzicht met deksel.

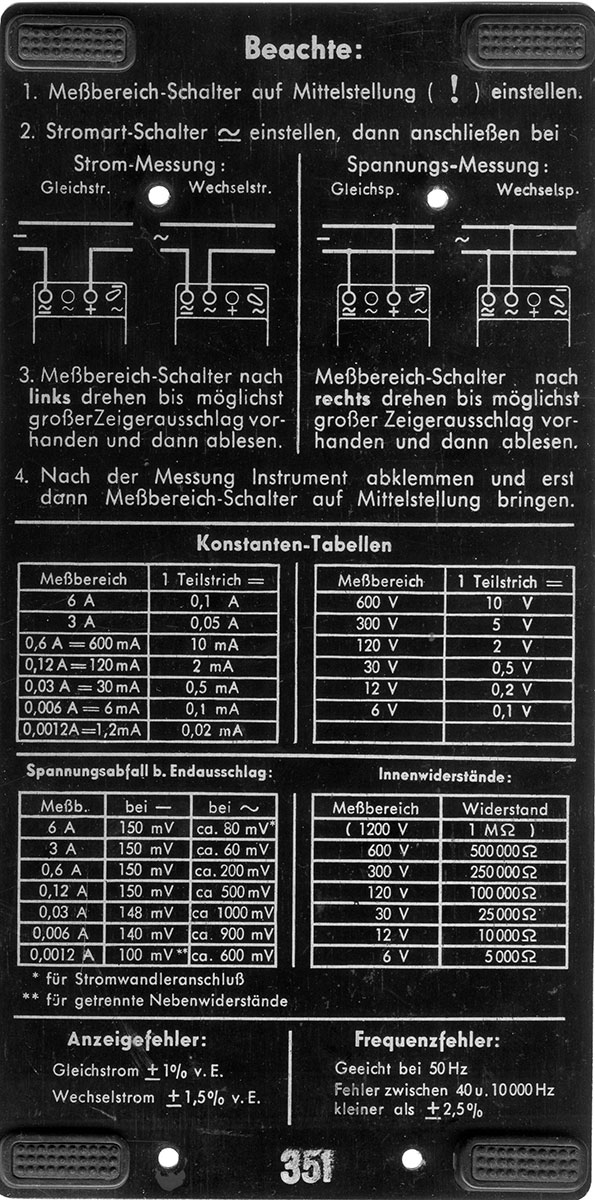

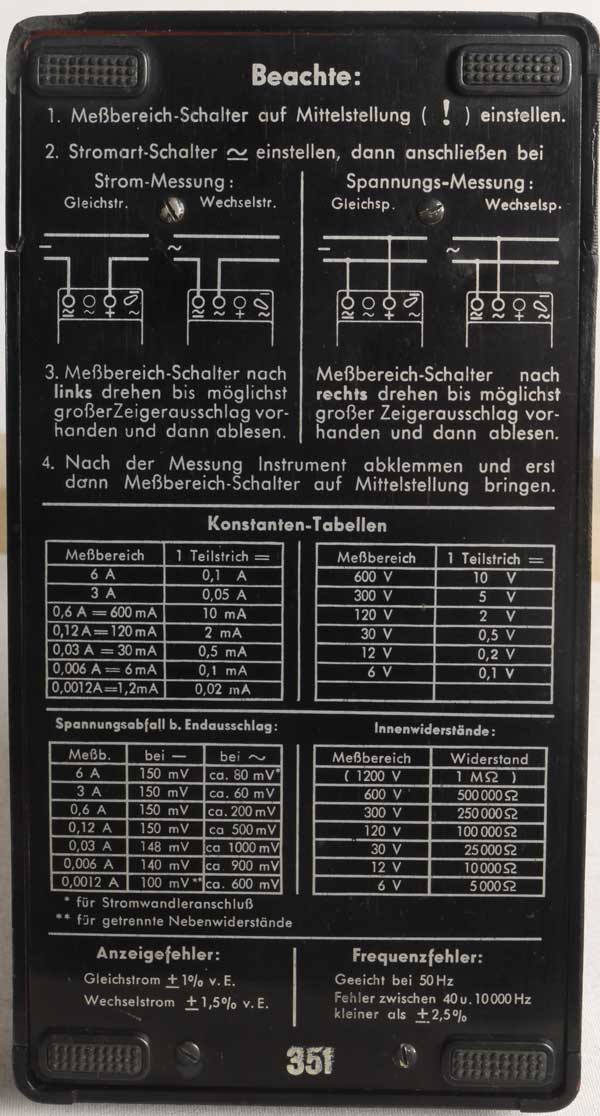

De onderkant met veel gegevens.

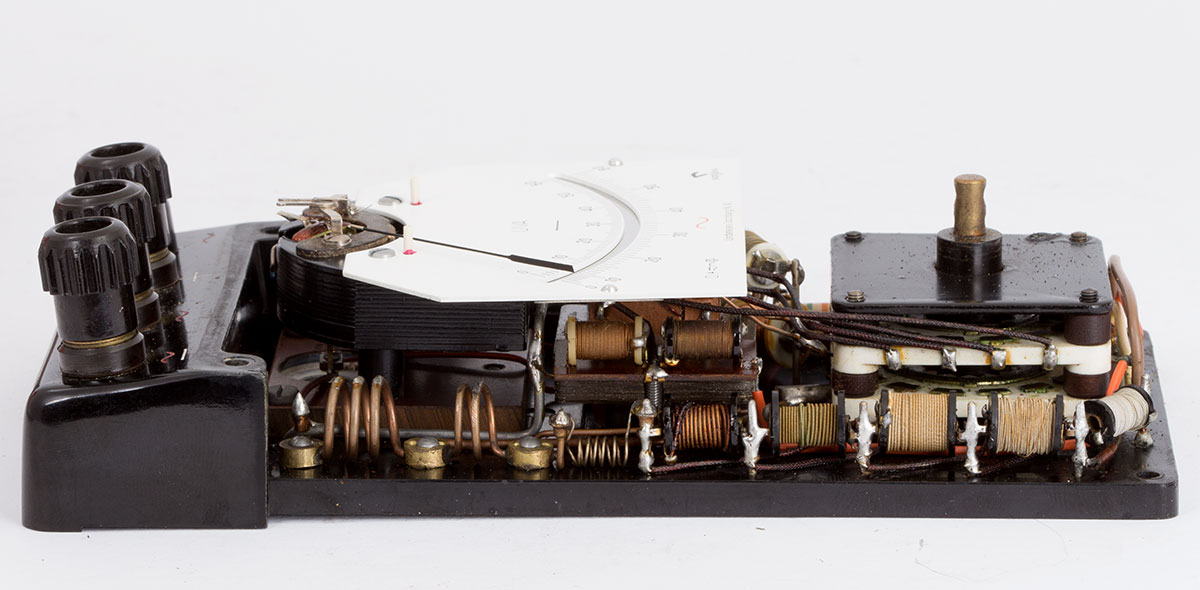

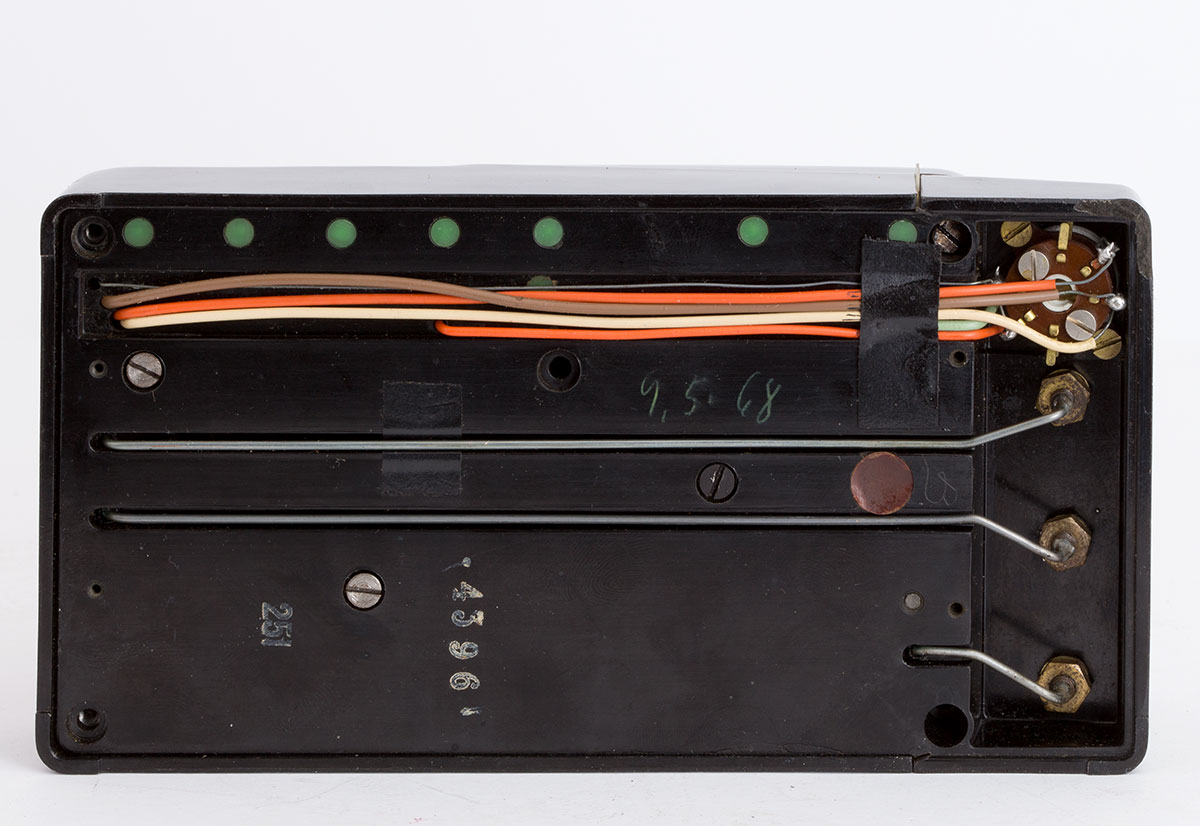

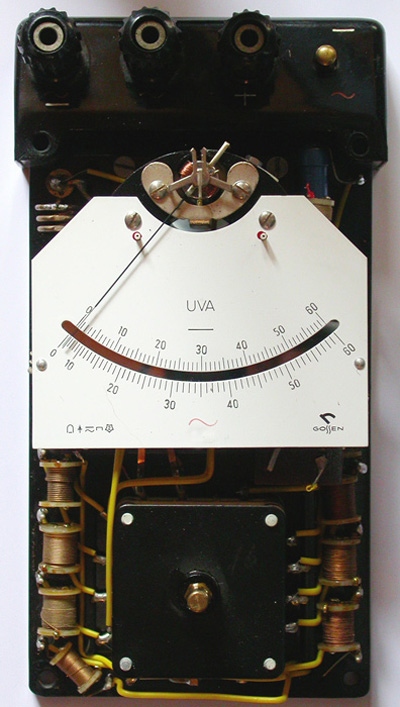

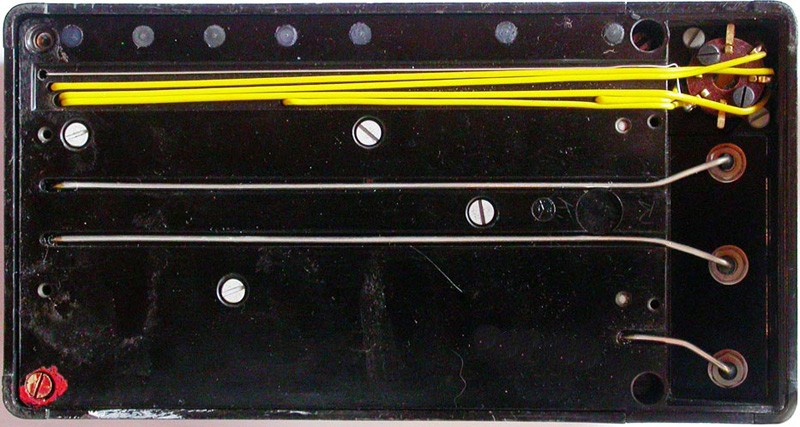

De meter zonder onderplaat.

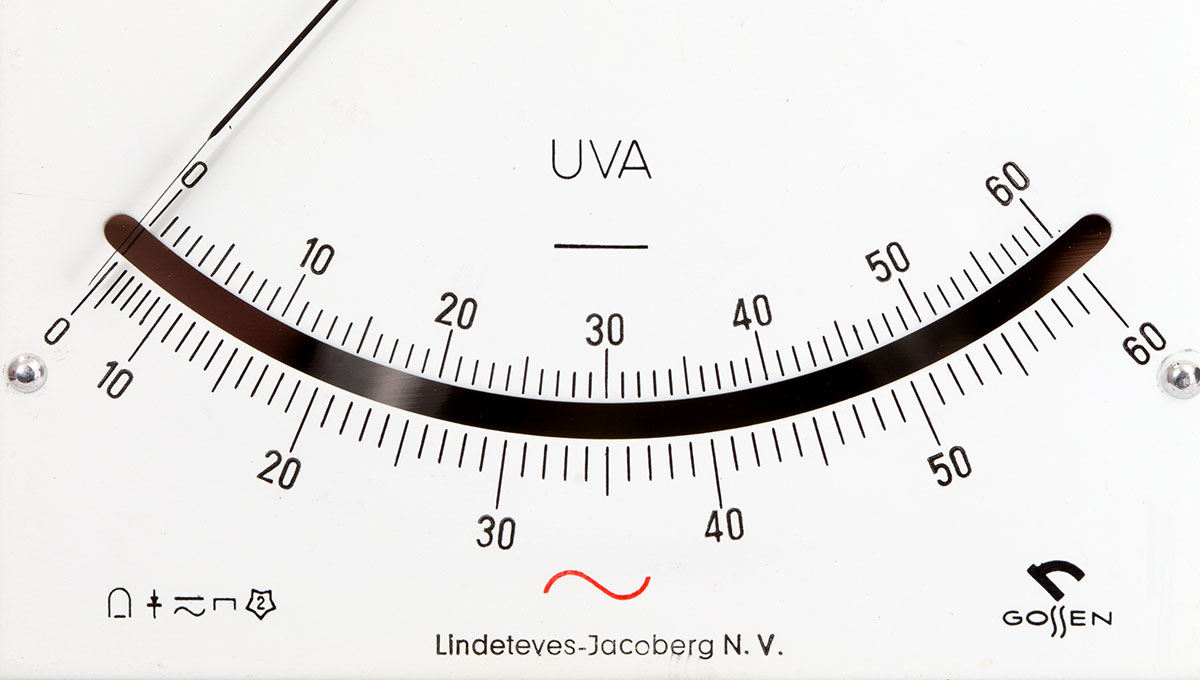

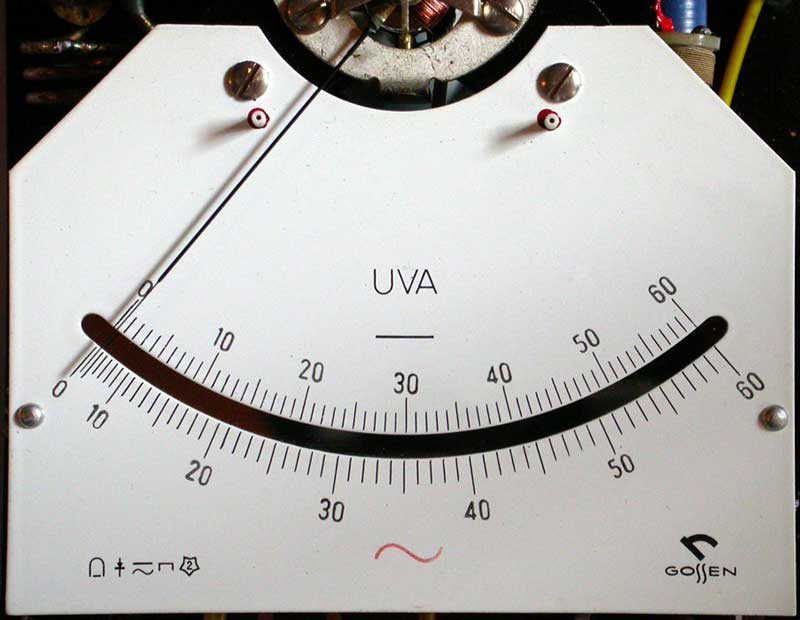

De schaal.

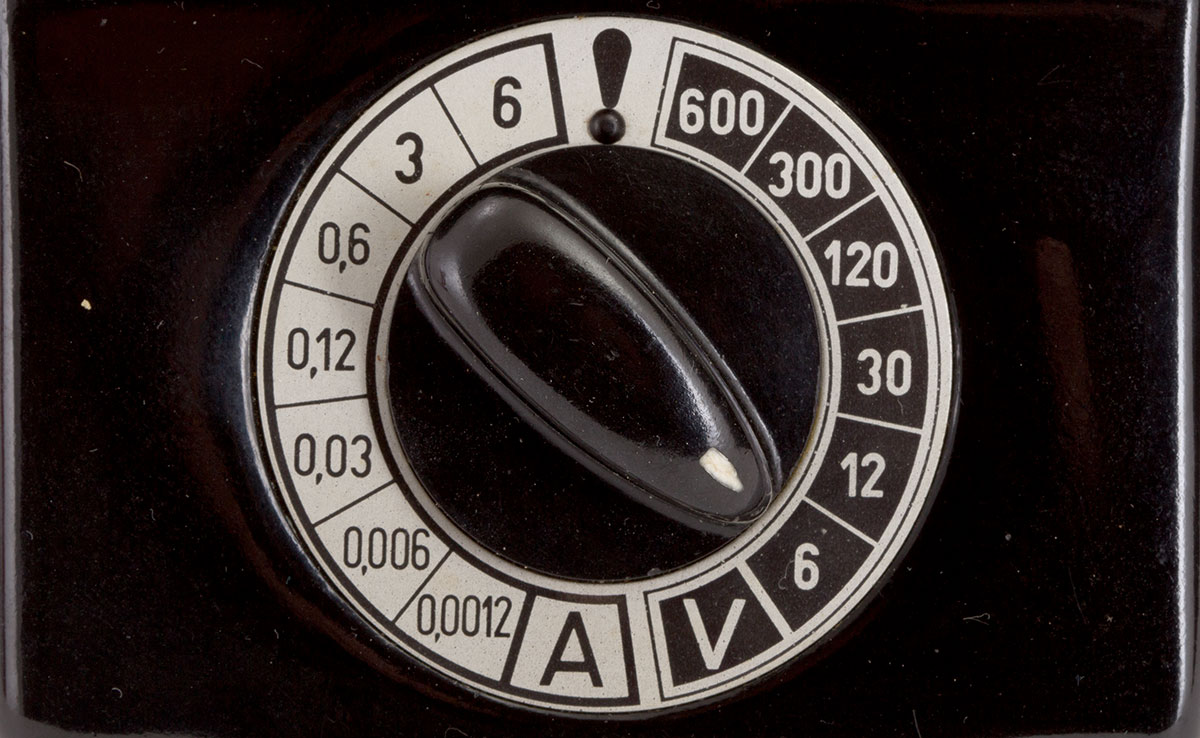

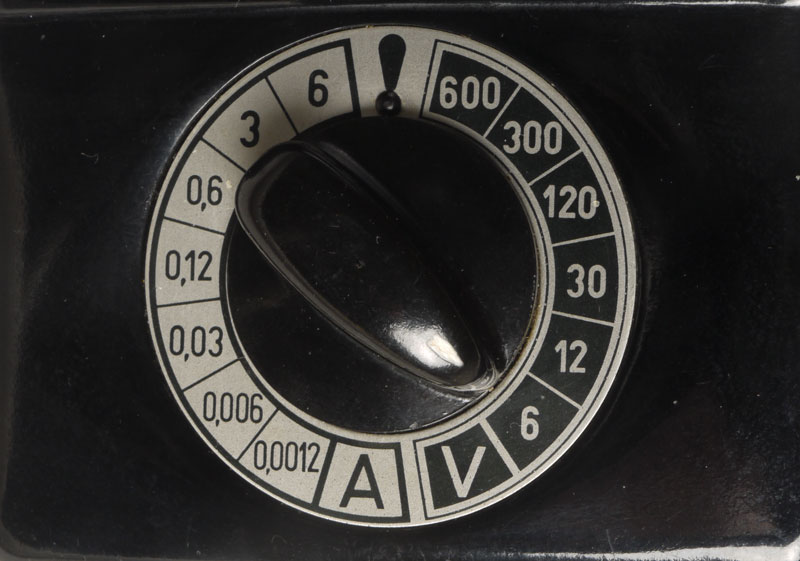

Met de bereik-schakelaar .

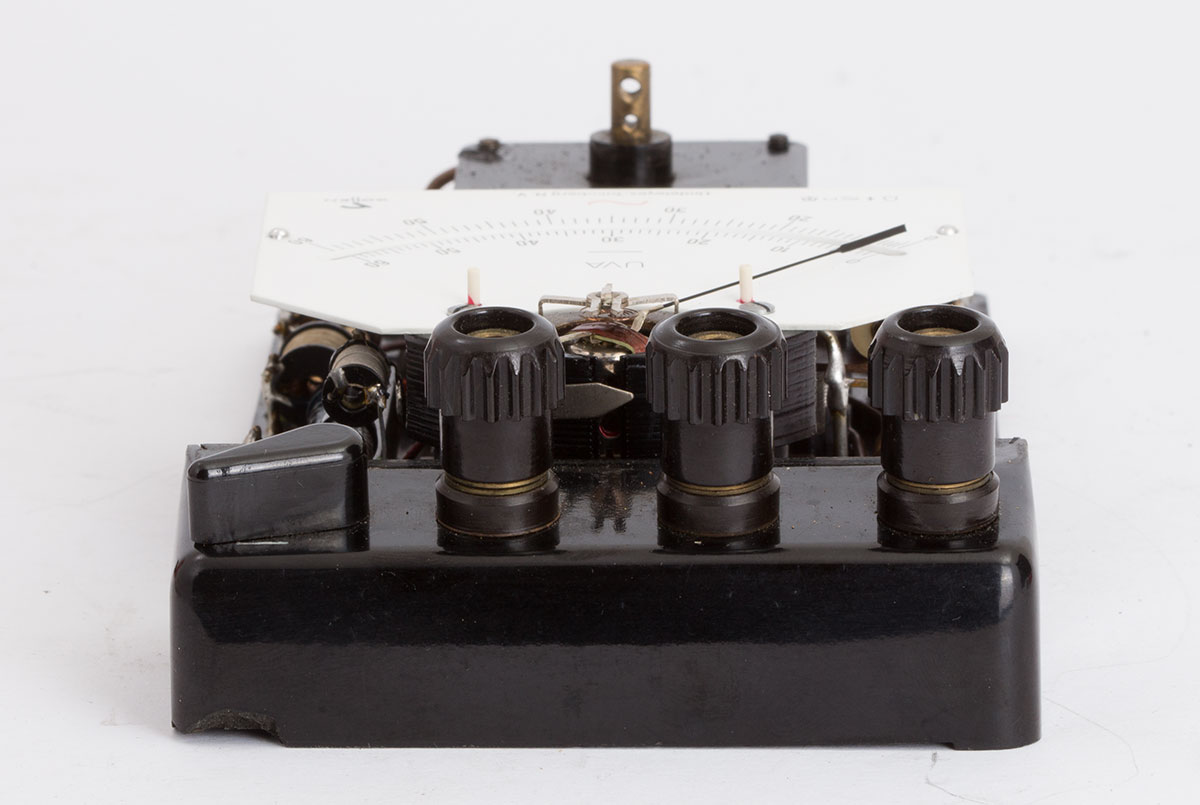

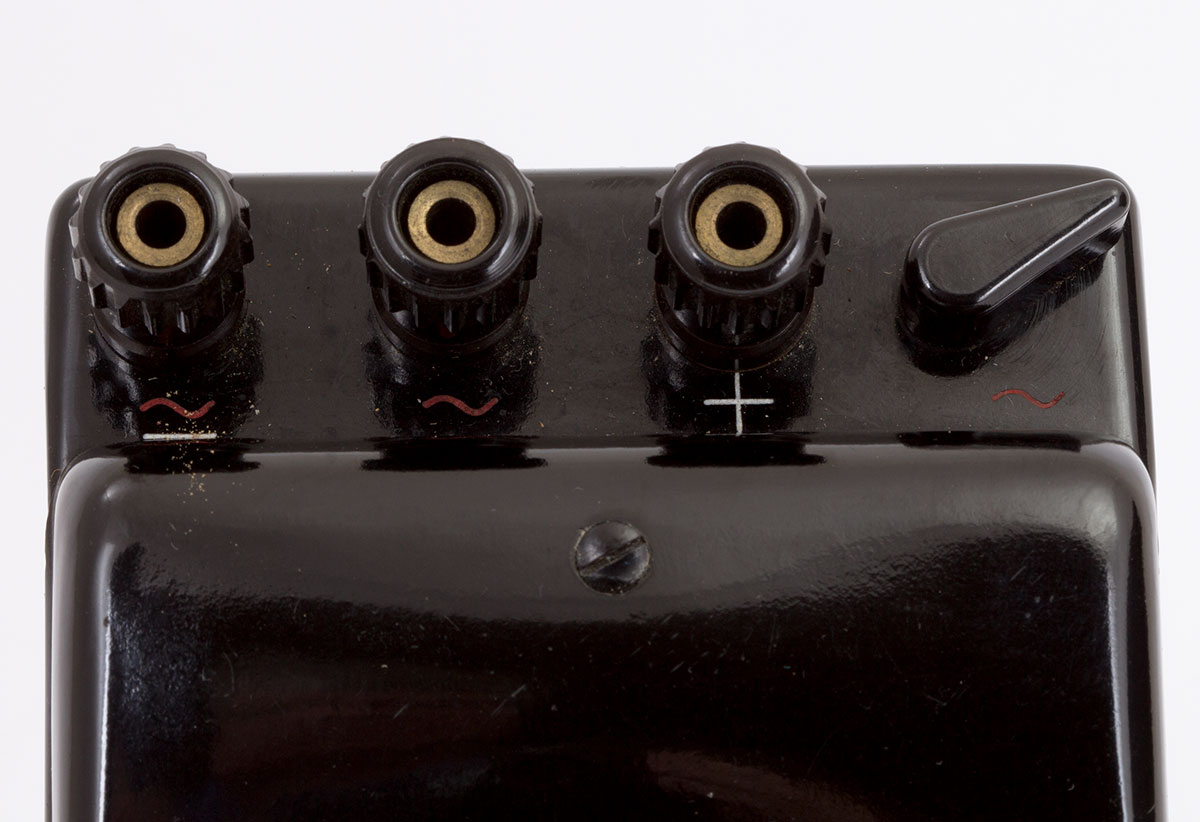

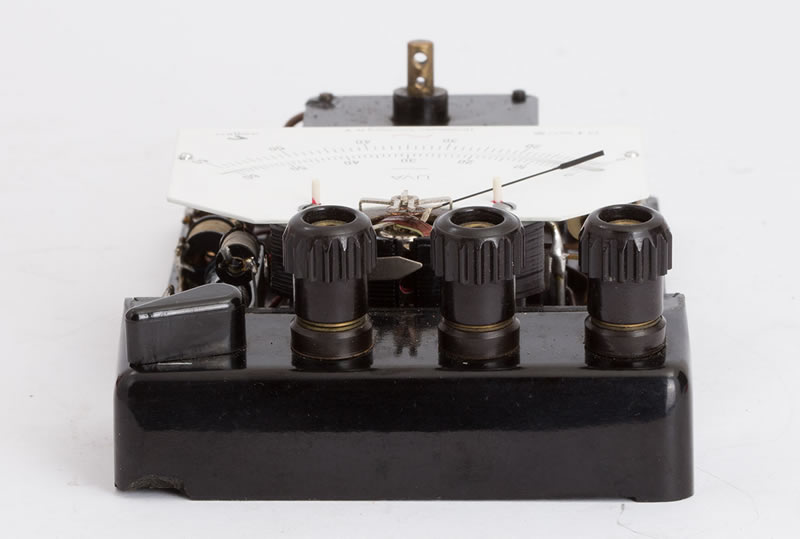

Aansluitklemmen en omschakelaar.

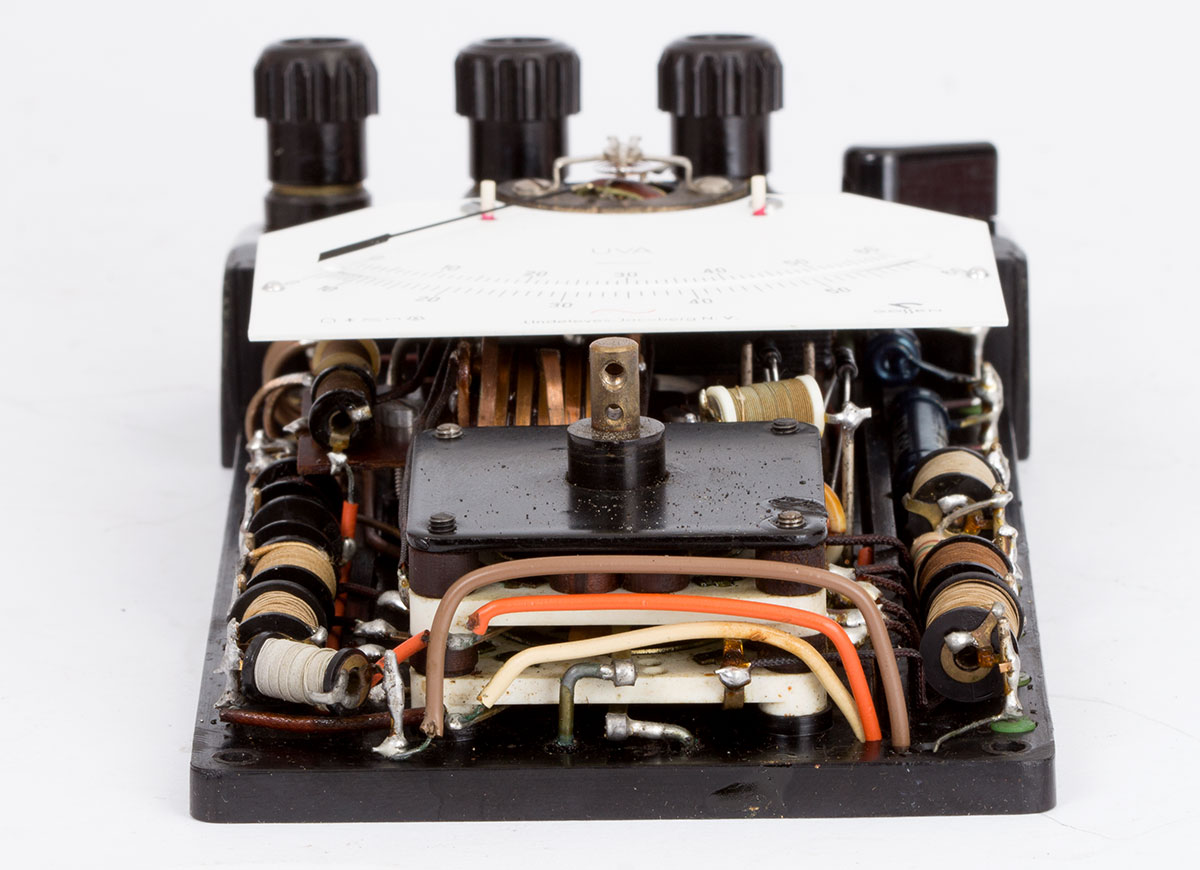

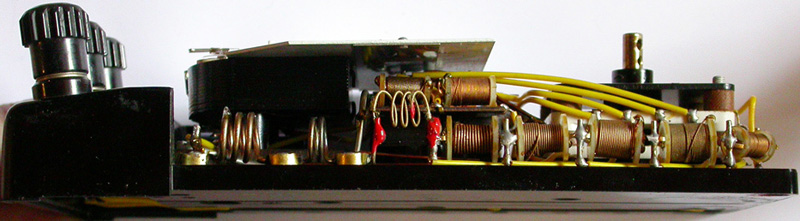

Een gezicht op de shunt-weerstanden.

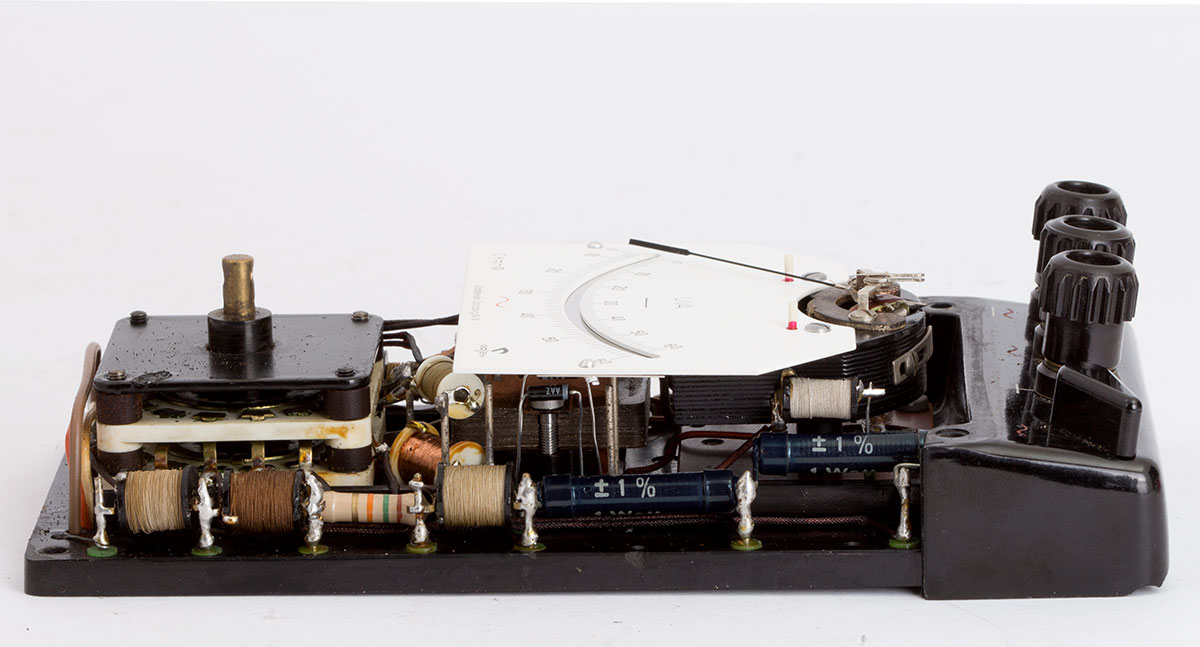

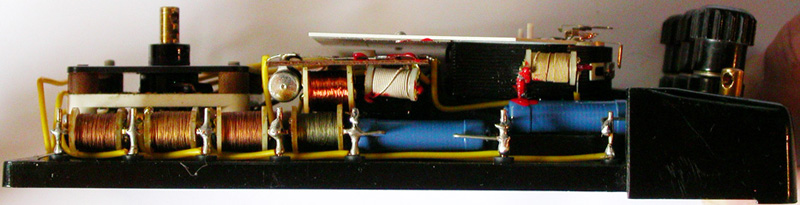

Nog meer shunts en precisieweerstanden.

De schakelaar.

Onderkant schakelaar.

De aansluitklemmen.

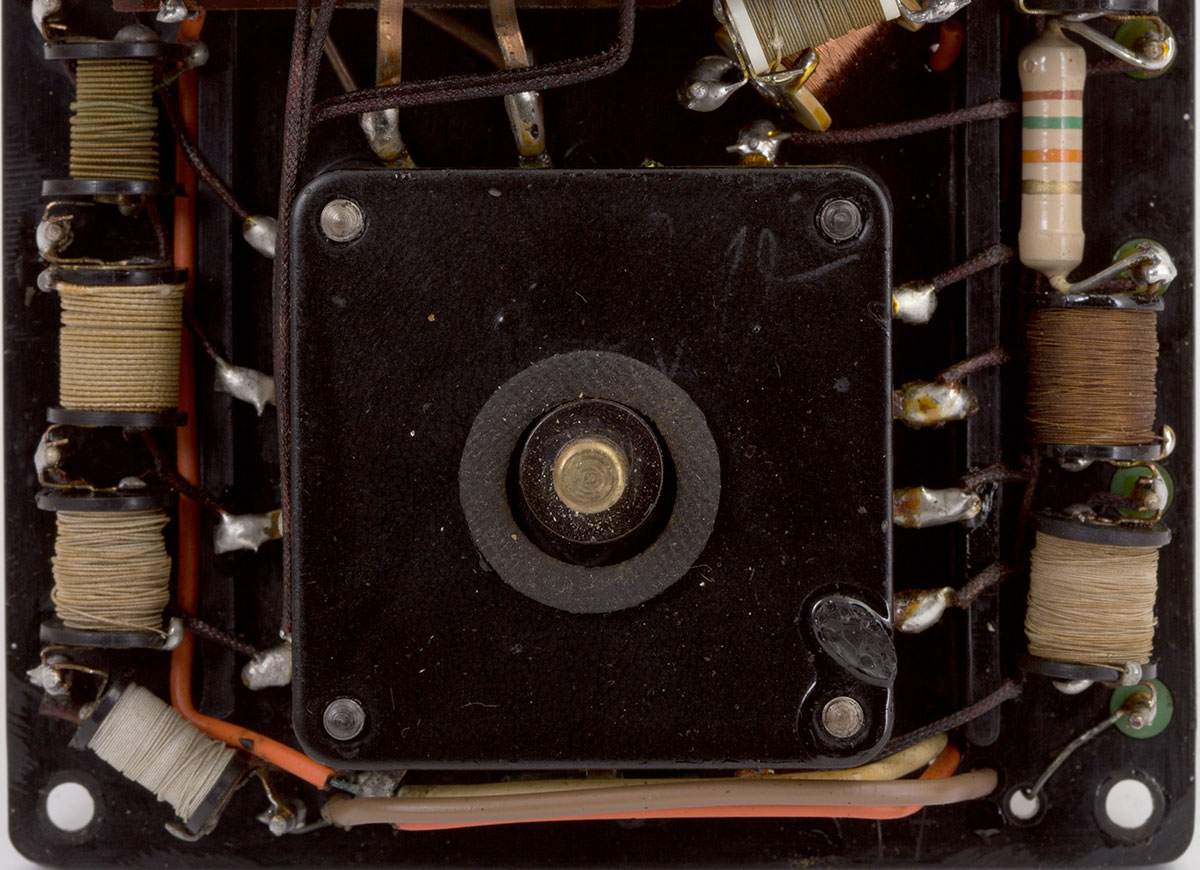

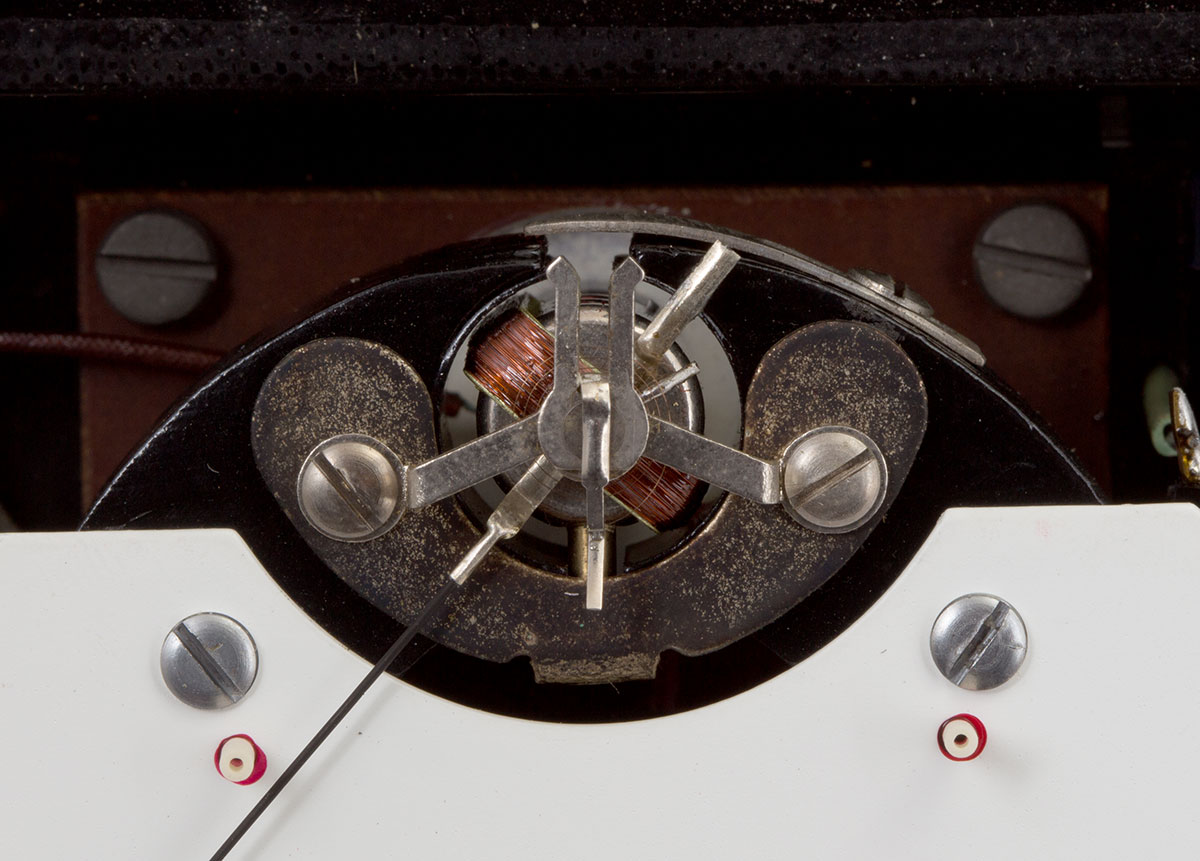

De draaispoelmeter.

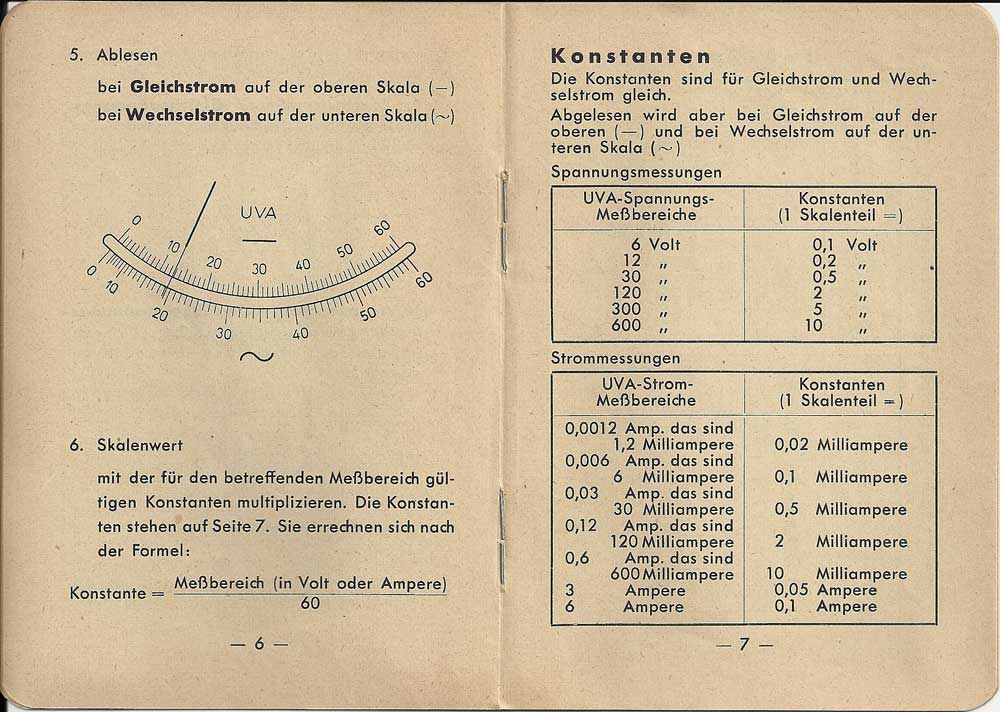

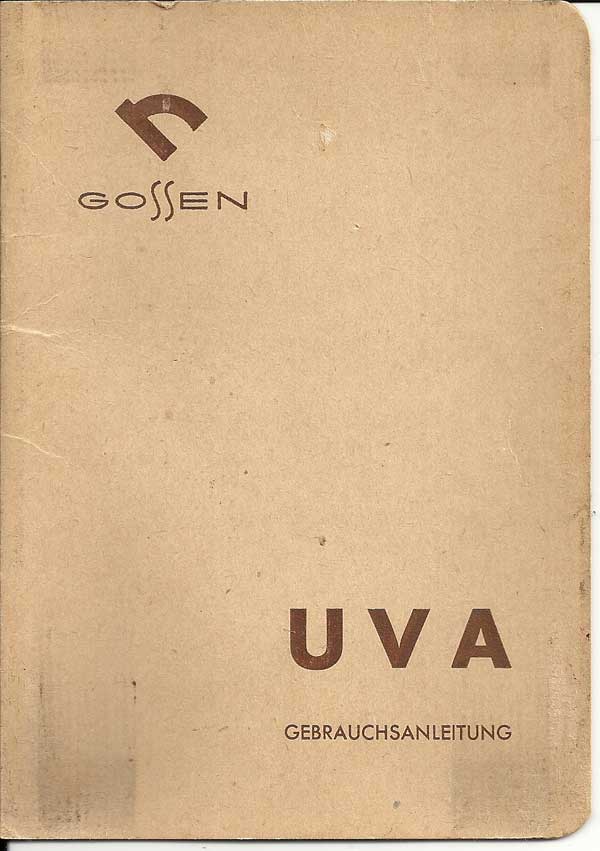

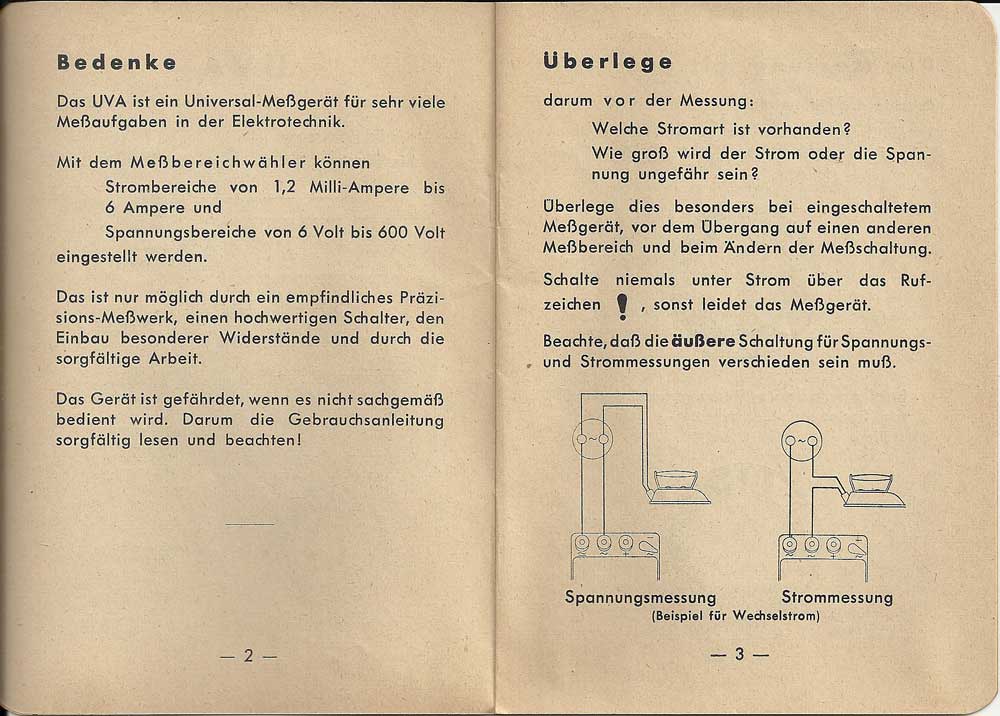

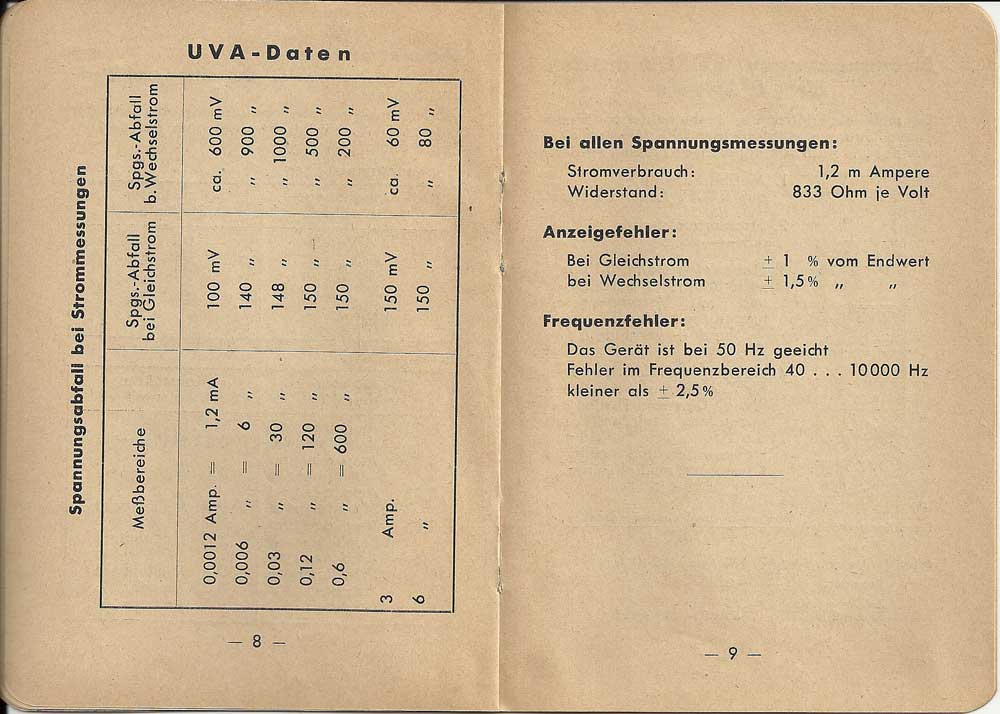

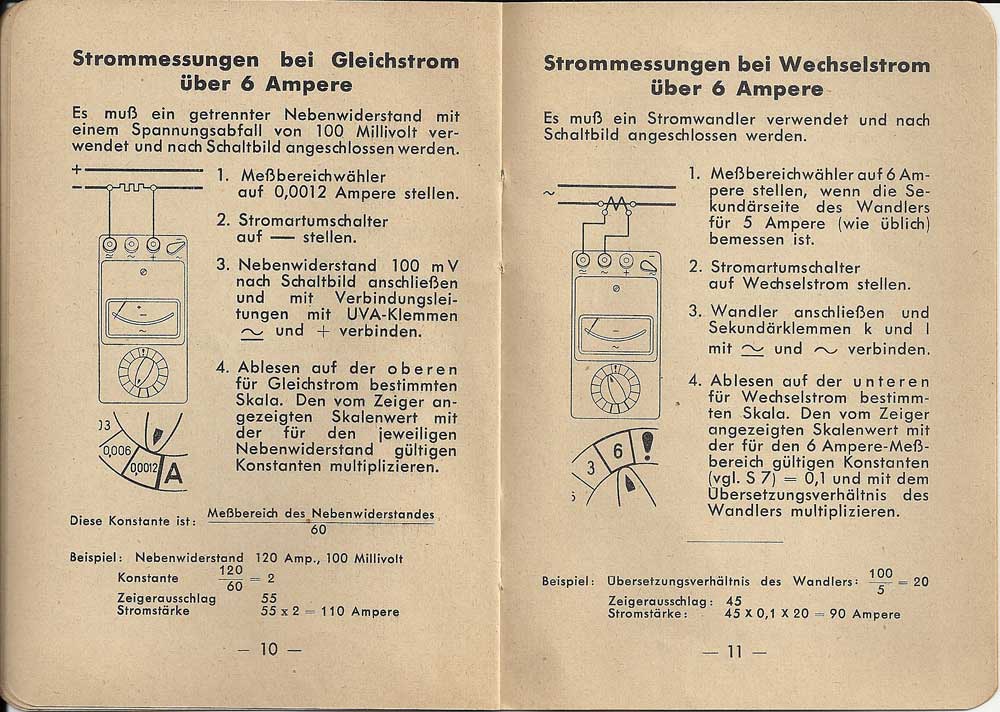

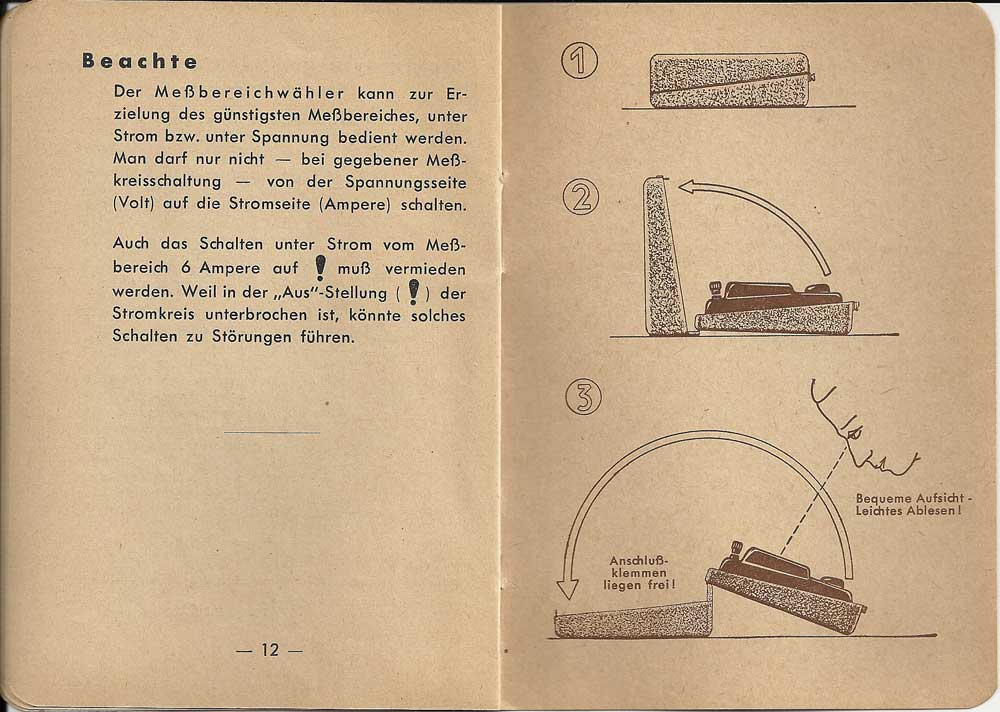

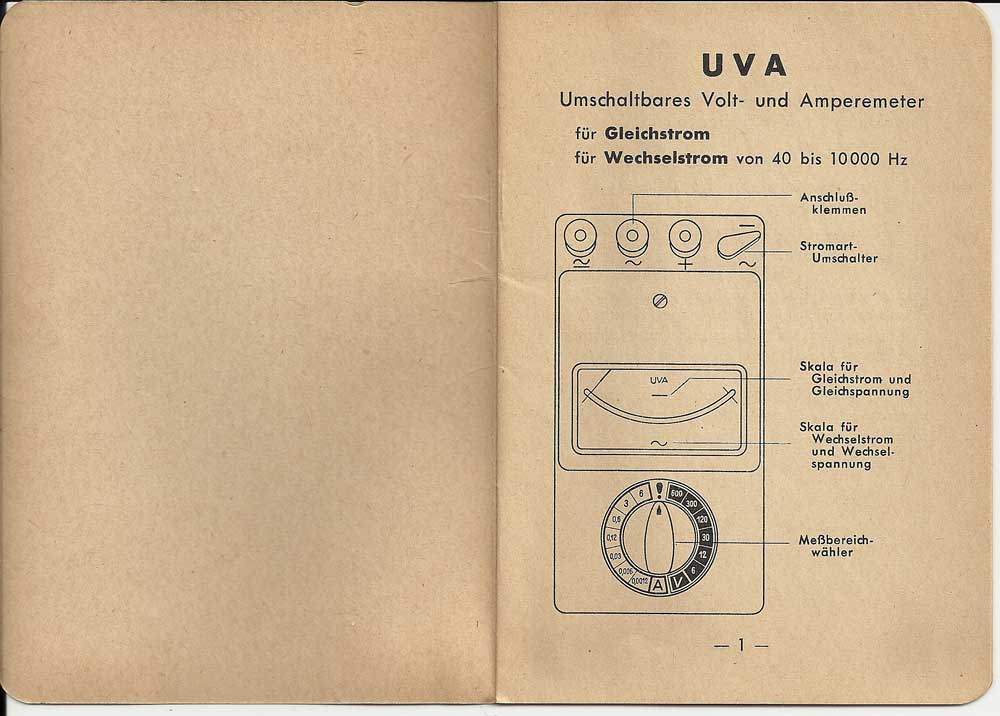

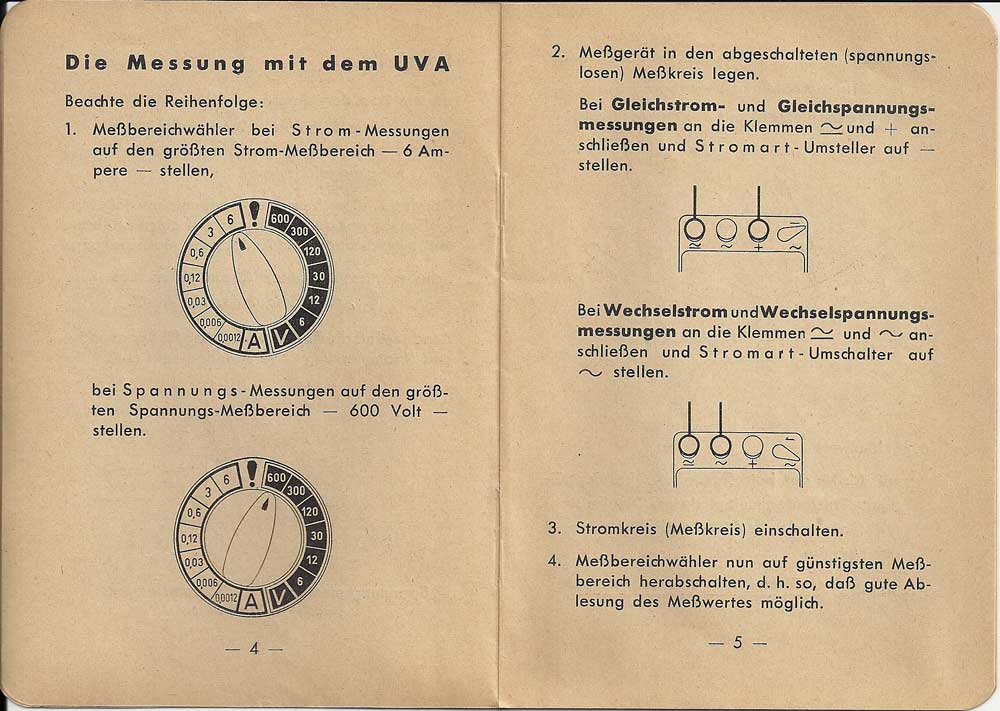

Hieronder het bijbehorende handboekje.
