Je ziet ze niet vaak, maar ze duiken zo nu en dan op. De Universeel meter van Shanghai Quijing Instrumenten fabriek. Een echt Chinees product uit de tijd dat er nog geen Ali-Express was. Dit meetinstrument uit 1969 geeft de meetwaarden nog niet gelijk door aan de Chinezen. Dus redelijk veilig, maar je weet maar nooit.
Het is niet het gevoeligste apparaat uit de universeelmeter-wereld. Maar is met zijn 5000 Ohm/Volt prima te gebruiken voor het wat grovere werk. Het meetinstrument van 500 micro-Ampère is voor de meeste toepassingen gevoelig genoeg.

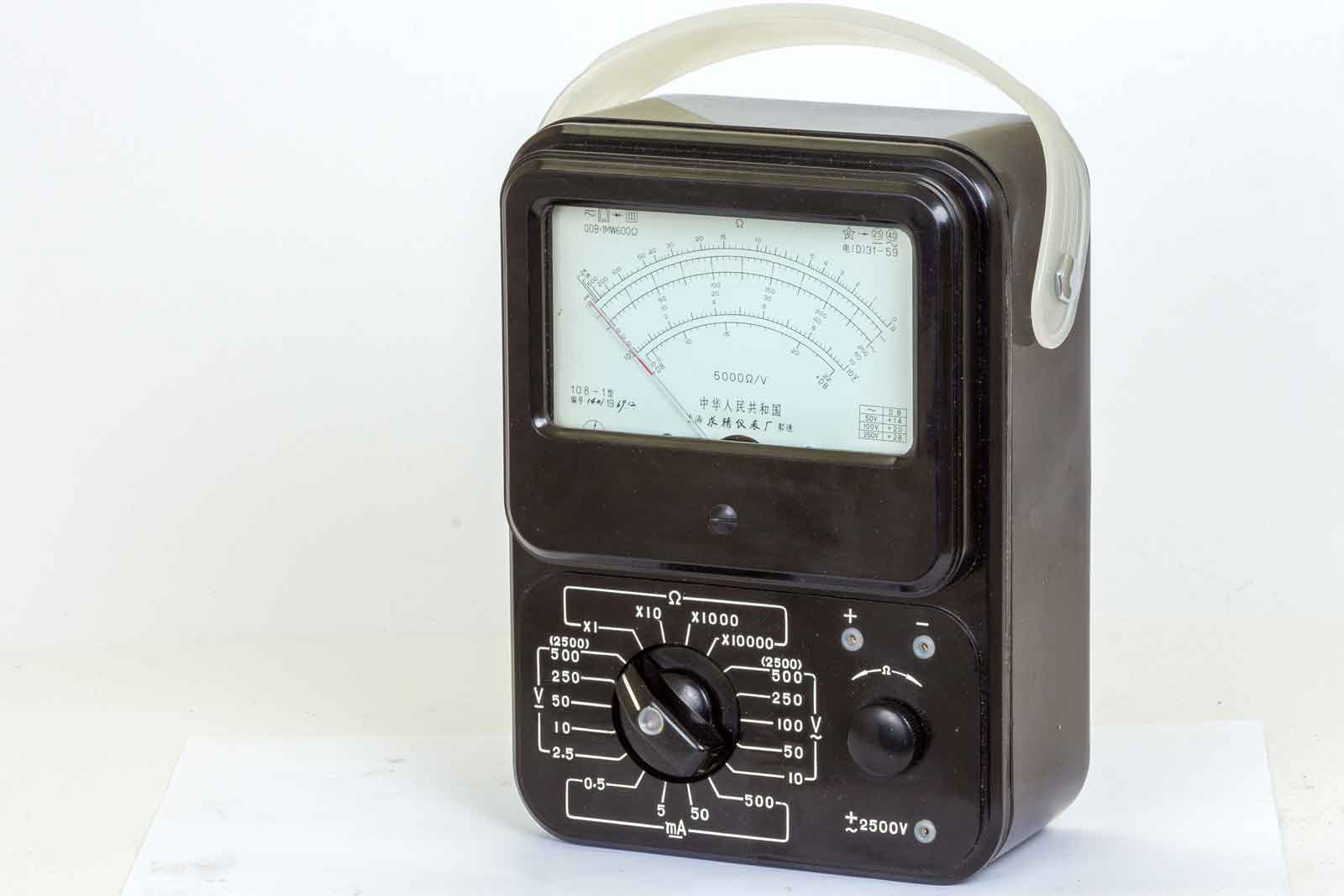

Dit is de robuuste meter in een kunsstofhuis, waarschijnlijk bakeliet, met een stevig handvat.

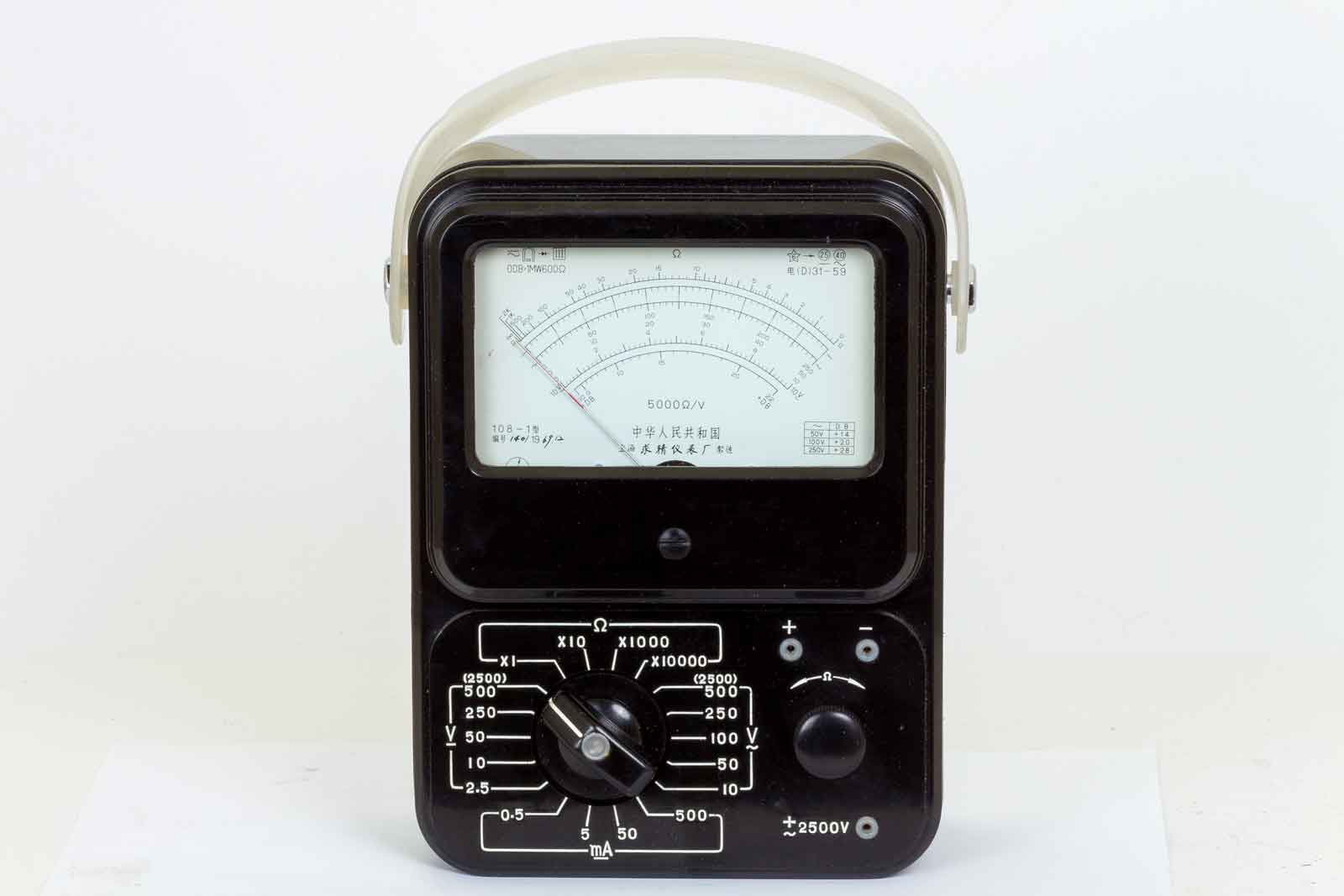

Het vooraanzicht. Dit maal de meetbereikschakelaar niet in het midden en de aansluitingen niet onderin, zoals bij de meeste multimeters.

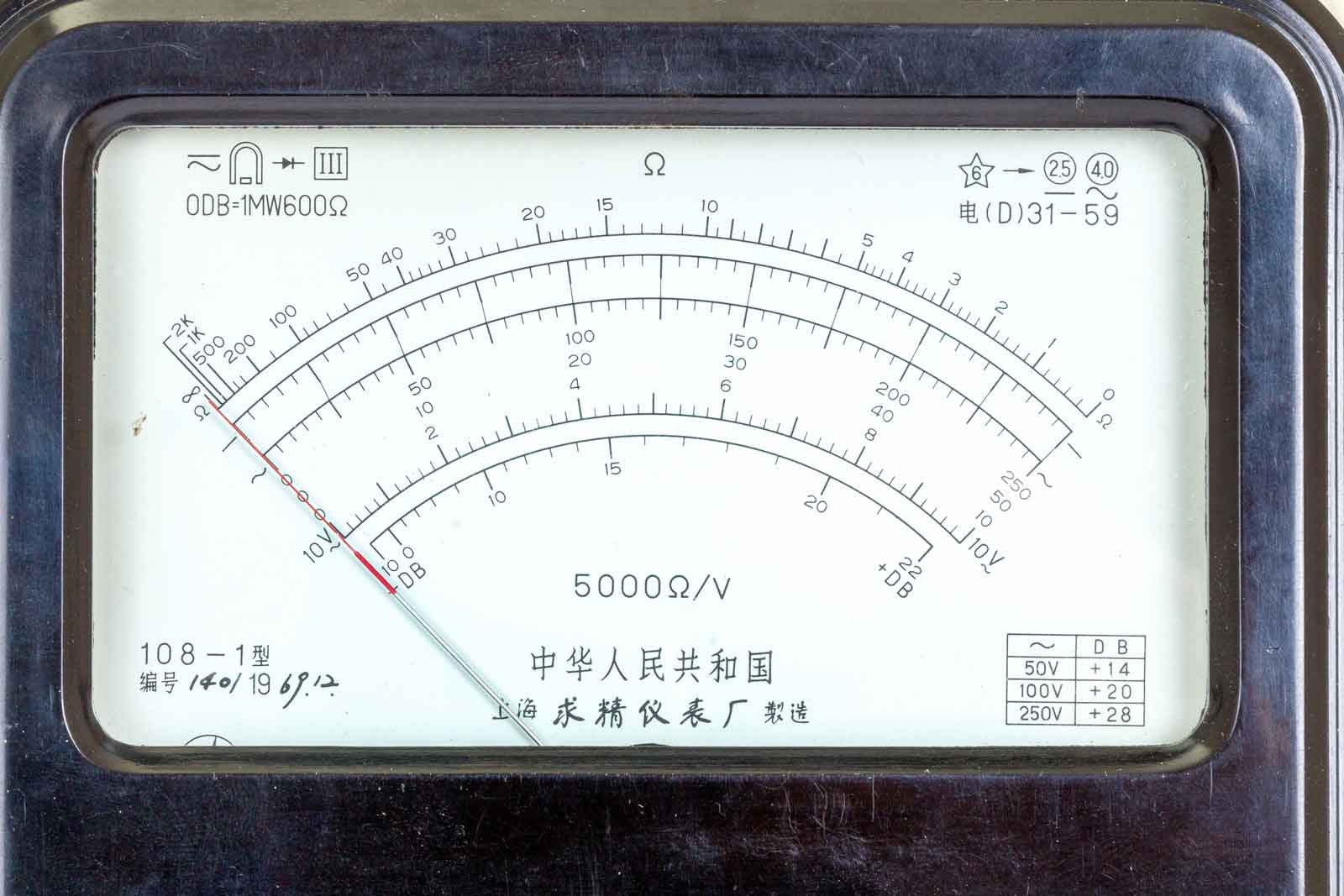

De schaal van het meetinstrument. Gelukkig is niet alles in Chinese tekst. 1 mW in 600 Ohm komt nog steeds overéén met 0 dB. Links onderin staat Type 108-1 Nr. 140/196912. Gefabriceerd door Shanghai Quijing Instrument factory , Volksrepubliek China.

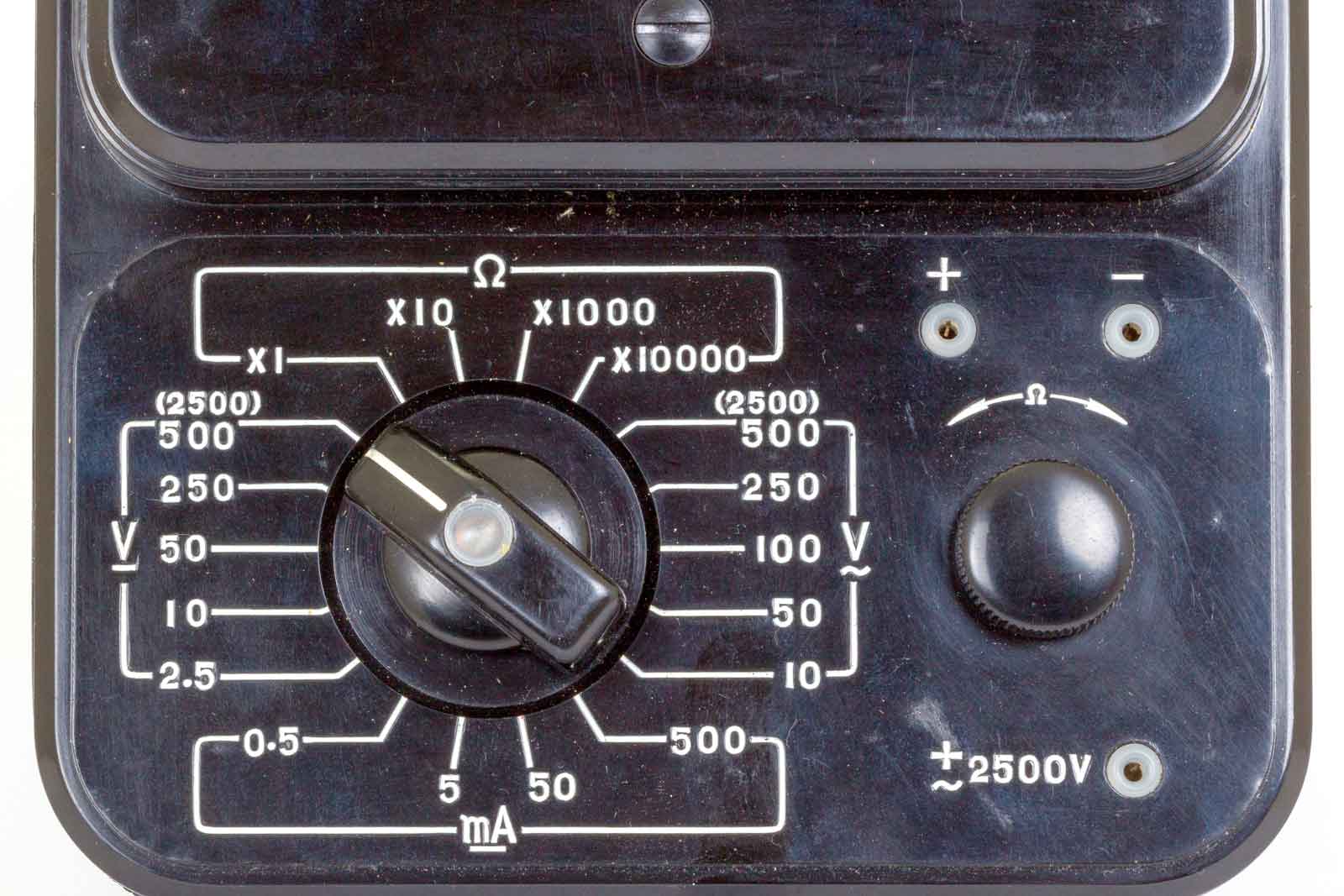

Onder de "nul"-instelling van de draaispoel-meter het bedieningsveld. De bereiken zijn duidelijk aangegeven. Voor alle normale metingen de twee bussen boven de Ohm-instellingsknop. Bij metingen boven 500 Volt de min-bus en de 2500 V bus gebruiken.
Het weerstandsbereik van X1 t/m X1000 werkt met een 1,5 Voltbatterij en dat van X10000 met 15 Volt batterij.

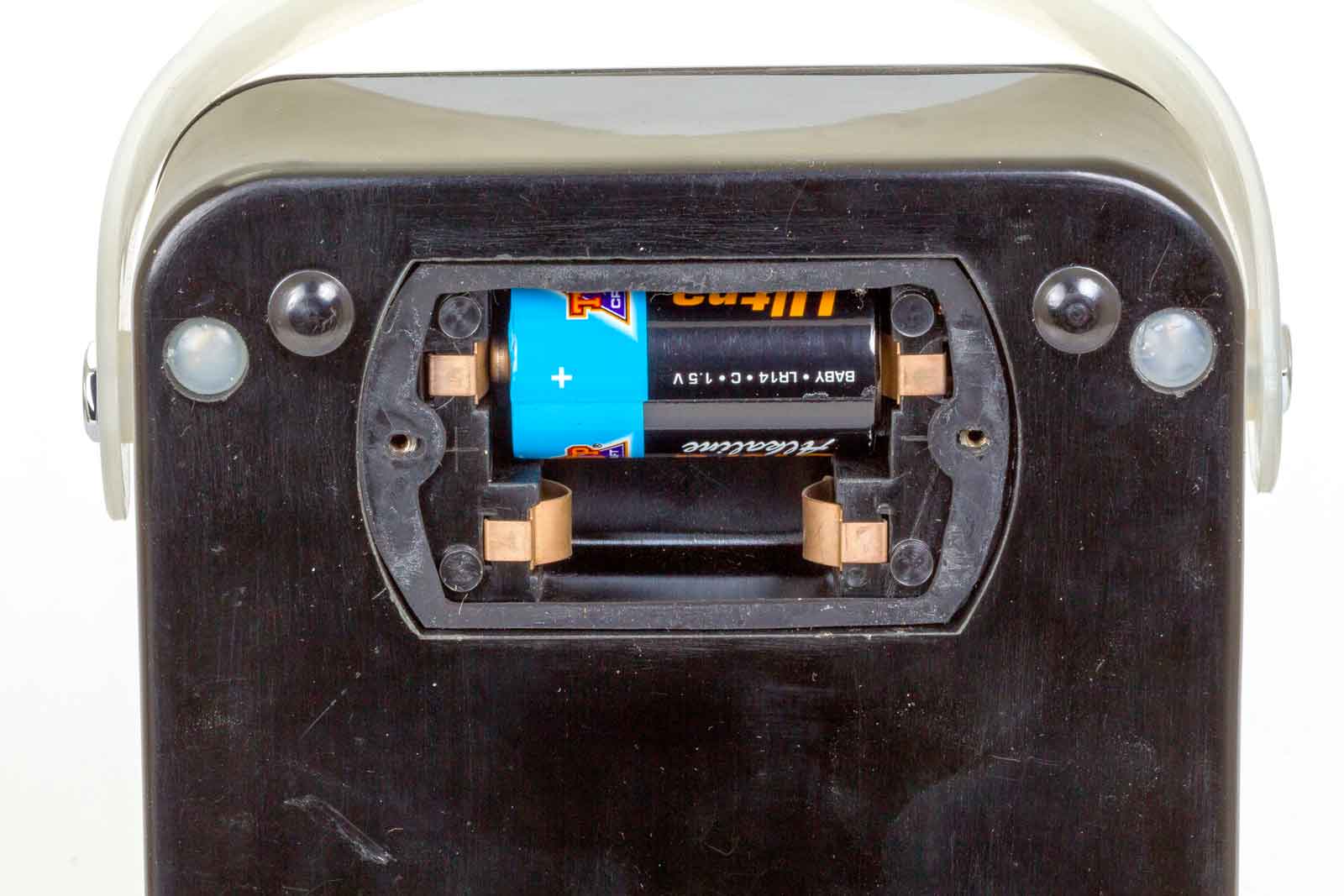

Het batterijcompartiment.

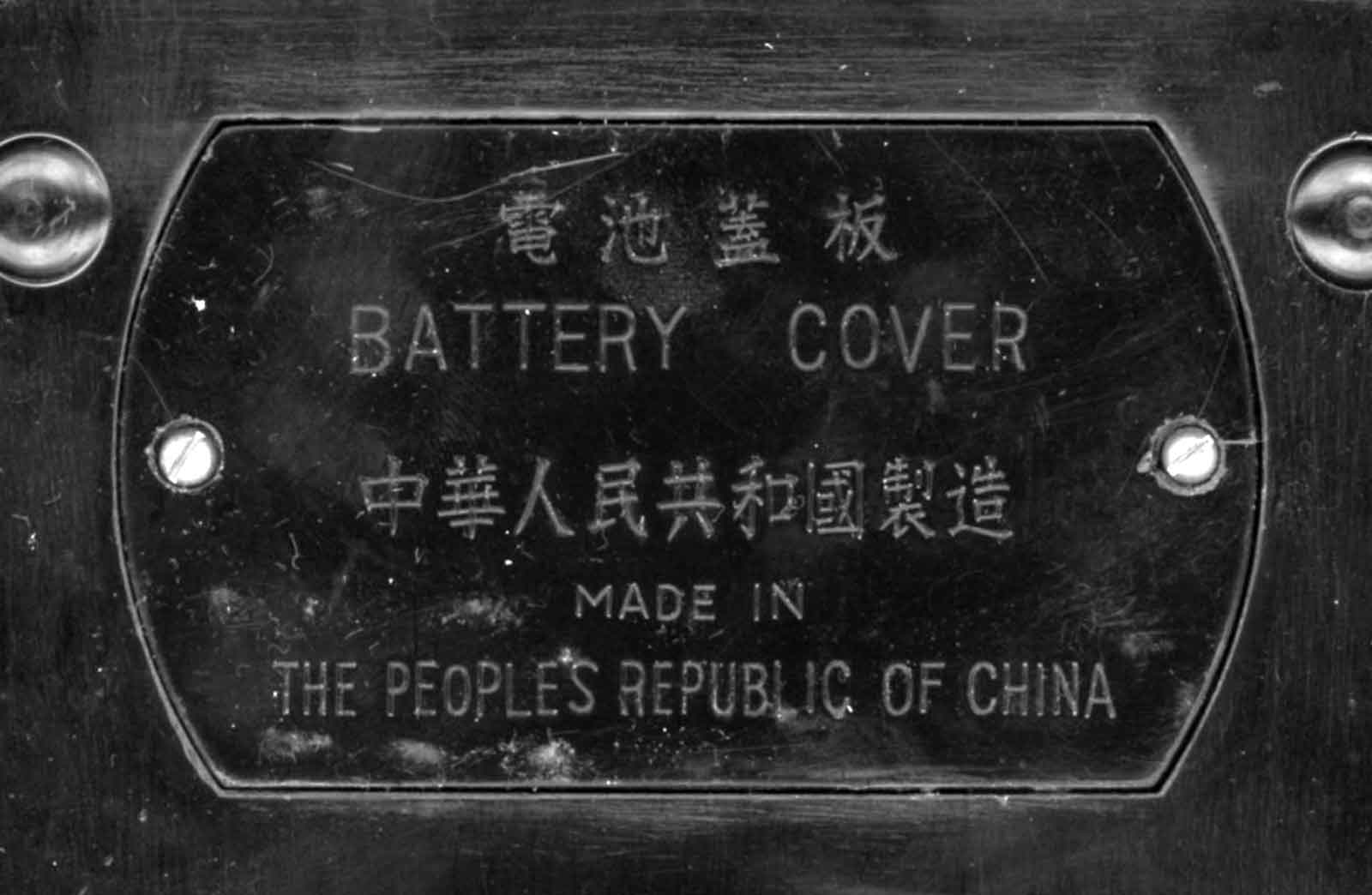

De batterijdeksel, na het losdraaien van de twee schroefjes met een mesje de zijkant opwippen, anders krijg je hem niet open.
Om de meter uit de behuizing te halen dienen de nylondoppen in de vier hoeken er uit gepulkt te worden (ook met een scherp mesje) waarnee vier lange schroeven er uit gedraaid kunnen worden.

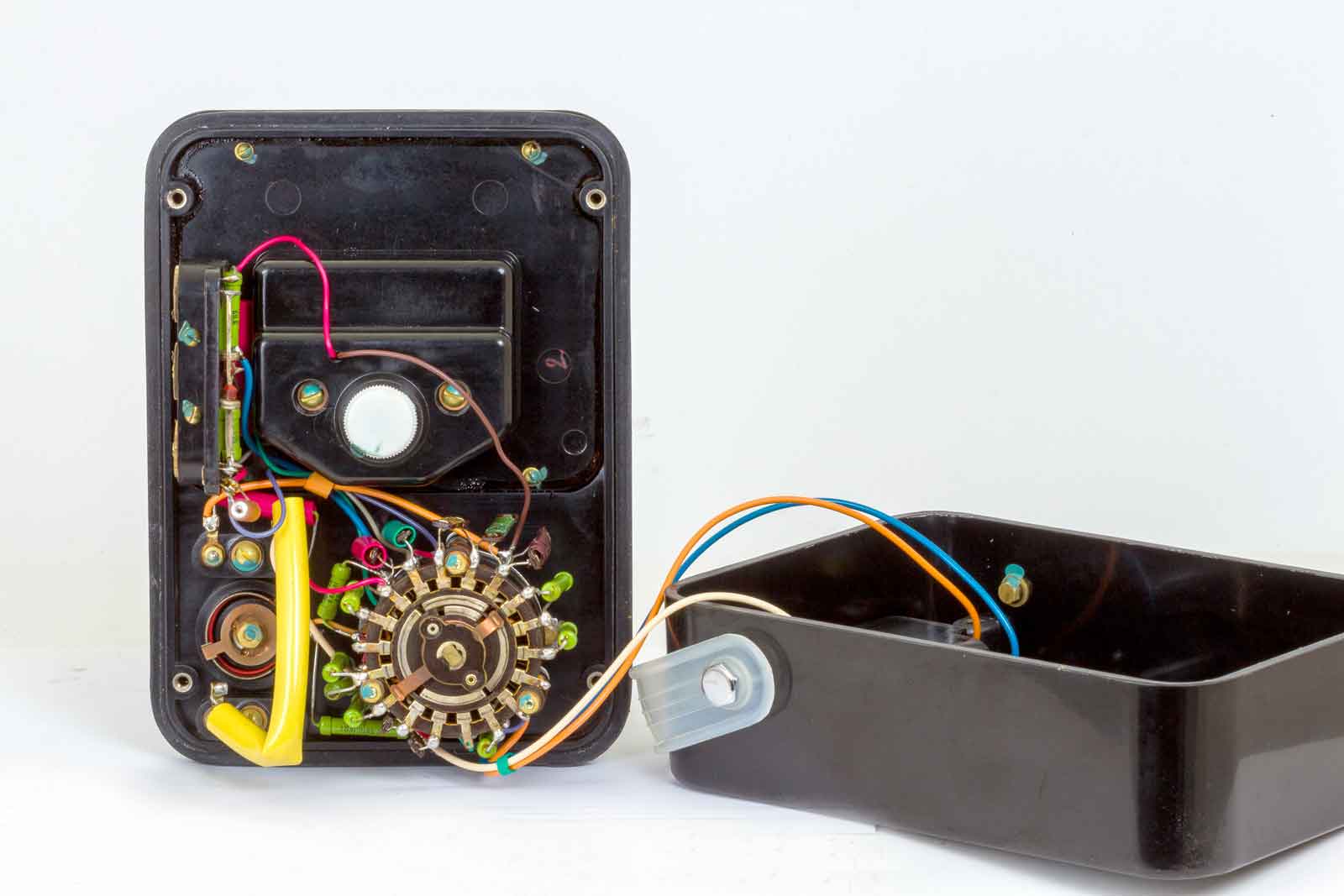

En zo ziet het binnenwerk er uit.

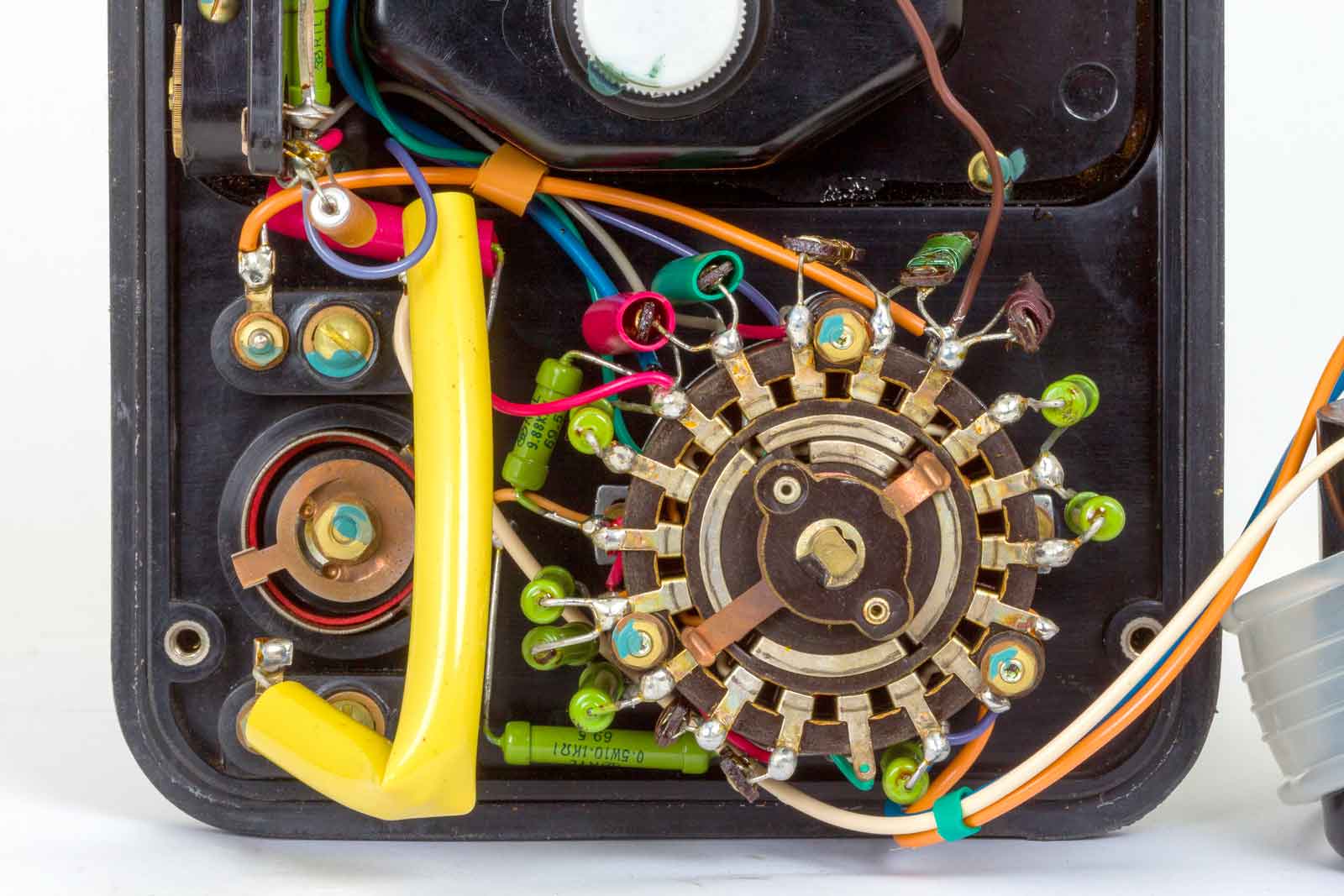

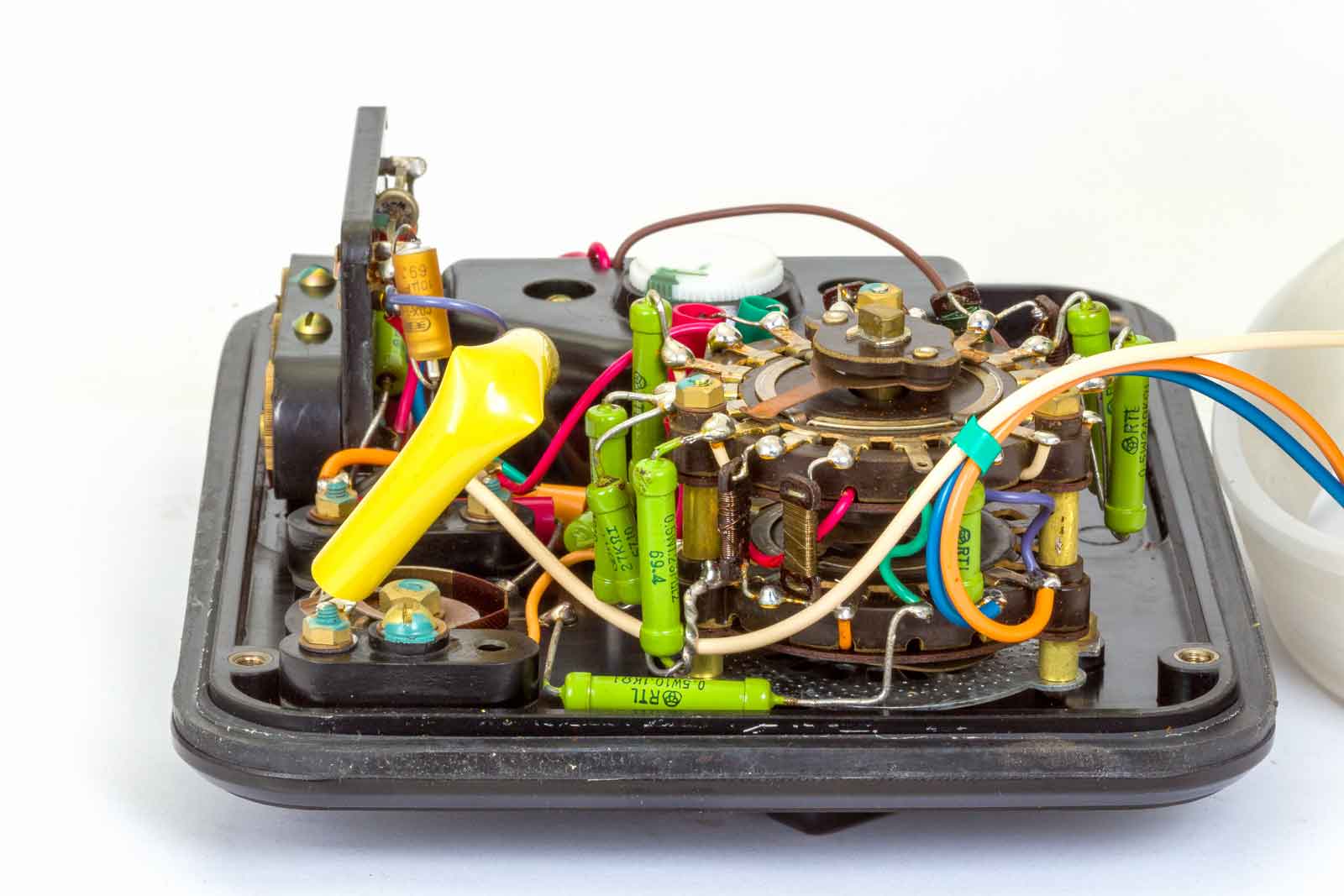

Een blik op de keuzeschakelaar. In de gele isolatiekous bevindt zich een 10 MOhm weerstand voor de meting van spanningen boven 500 Volt.
Links de instelpotmeter voor de Ohm-instelling. De onderdelen zien er redelijk degelijk uit.

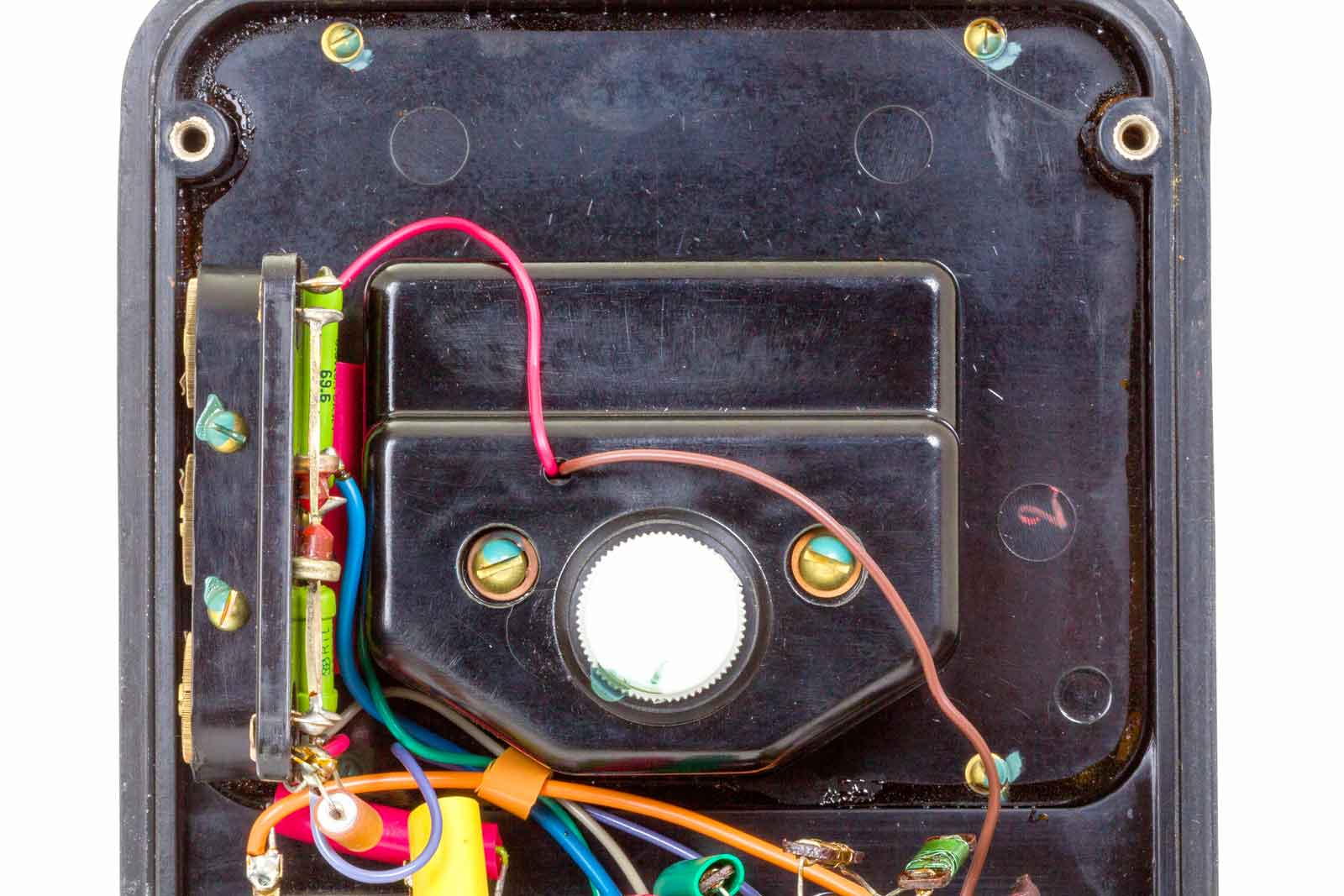

De achterkant van de draaispoelmeter met links een printje met drie instelpotmeters en twee dioden voor de wisselspanning-meting. Waar de verzegelde witte knop voor dient is mij niet helemaal duidelijk. Hij is niet voor niets verzegeld. Waarschijnlijk een grofinstelling voor het nulpunt van de wijzer.

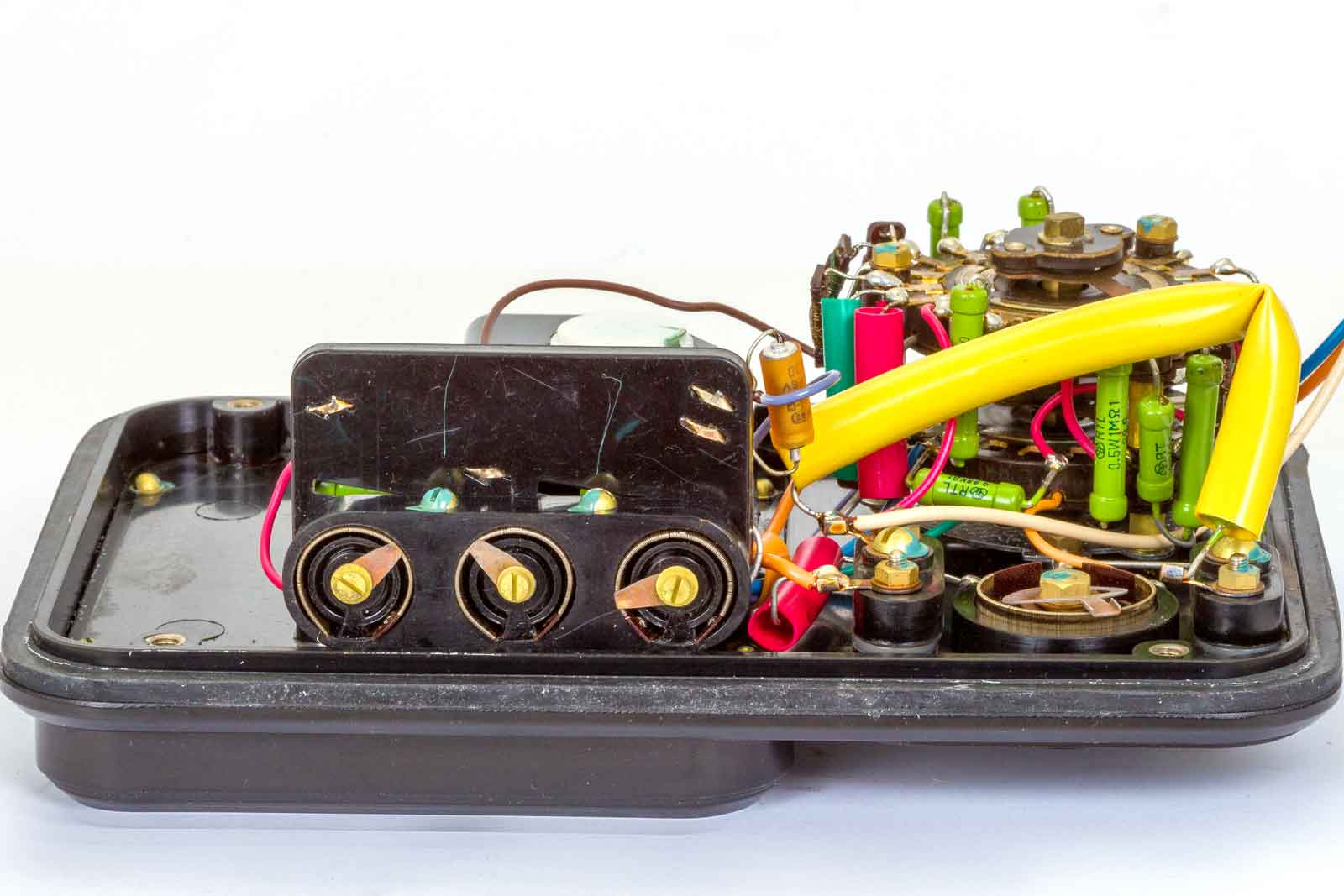

Op deze foto zijn de drie instelpotmeters wat beter te zien. Welke functie ze hebben is waarschijnlijk met behulp van het schema uit te vissen.
De rechterkant met de aansluitdraden van de twee batterijen.

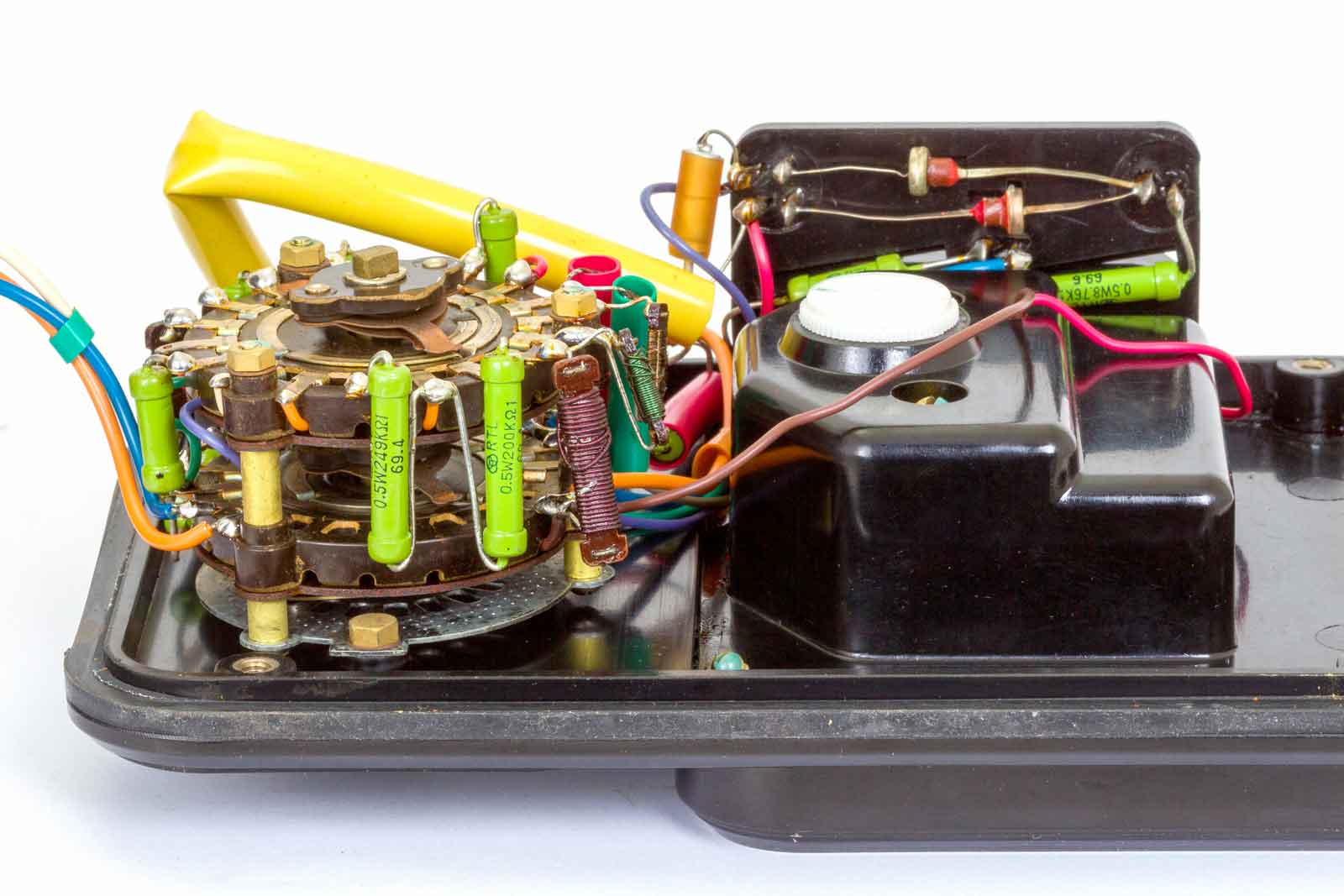

Op deze afbeelding zijn rechts boven de twee dioden voor de wisselspanningsmeting te zien. De groene weerstanden zijn van het 1 % type.

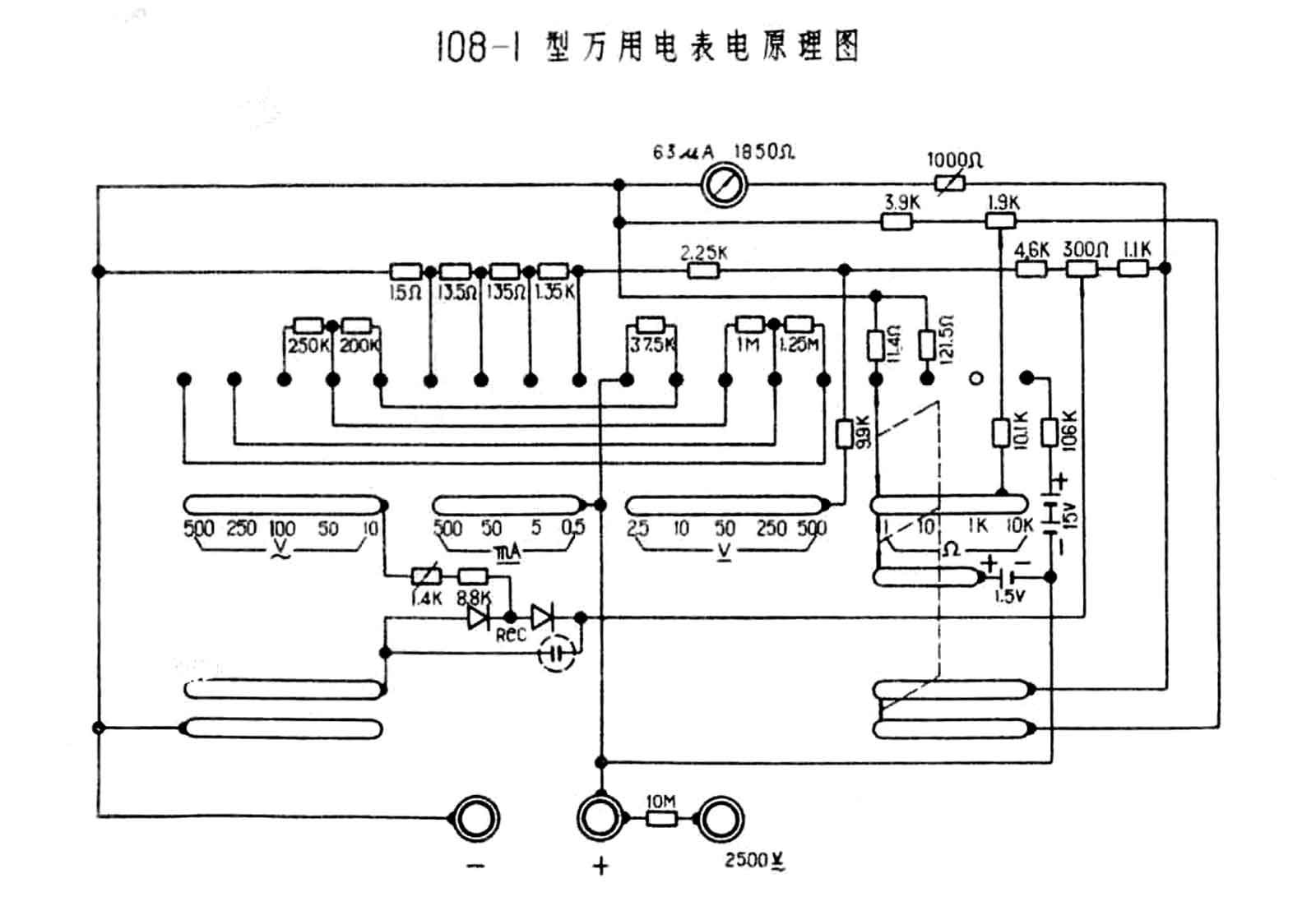

Het schema van de meter.

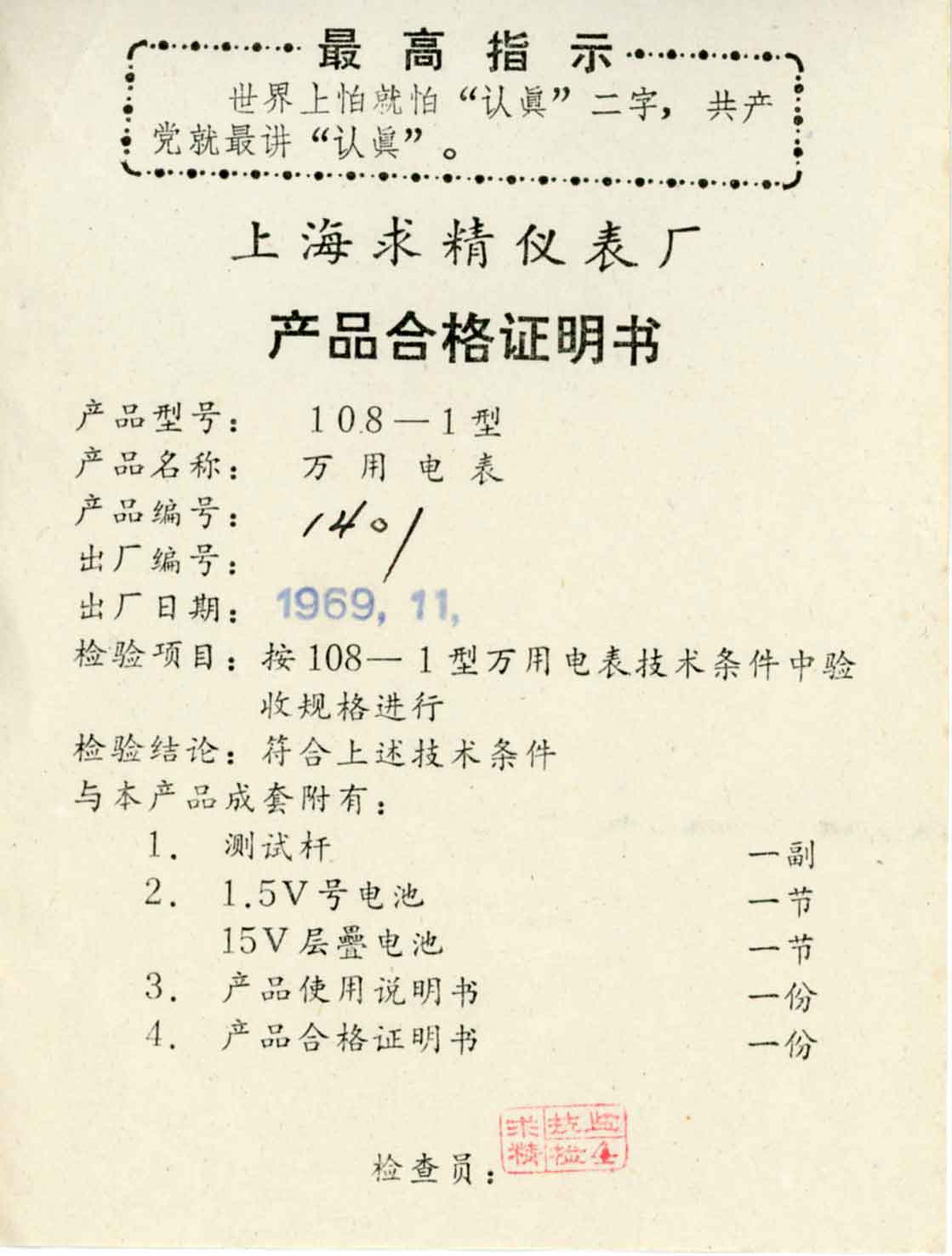

Het productcertificaat en de bijbehorende artikelen:
1: 1 paar testpennen met snoer
2: 1,5 Volt batterij en een gestapelde batterij van 15 Volt.
3: Product-instructiehandleiding.
4: Productcertificaat
Het rode stempeltje is van de productinspecteur, diens naam vertaald "Fijn Goud" heet.

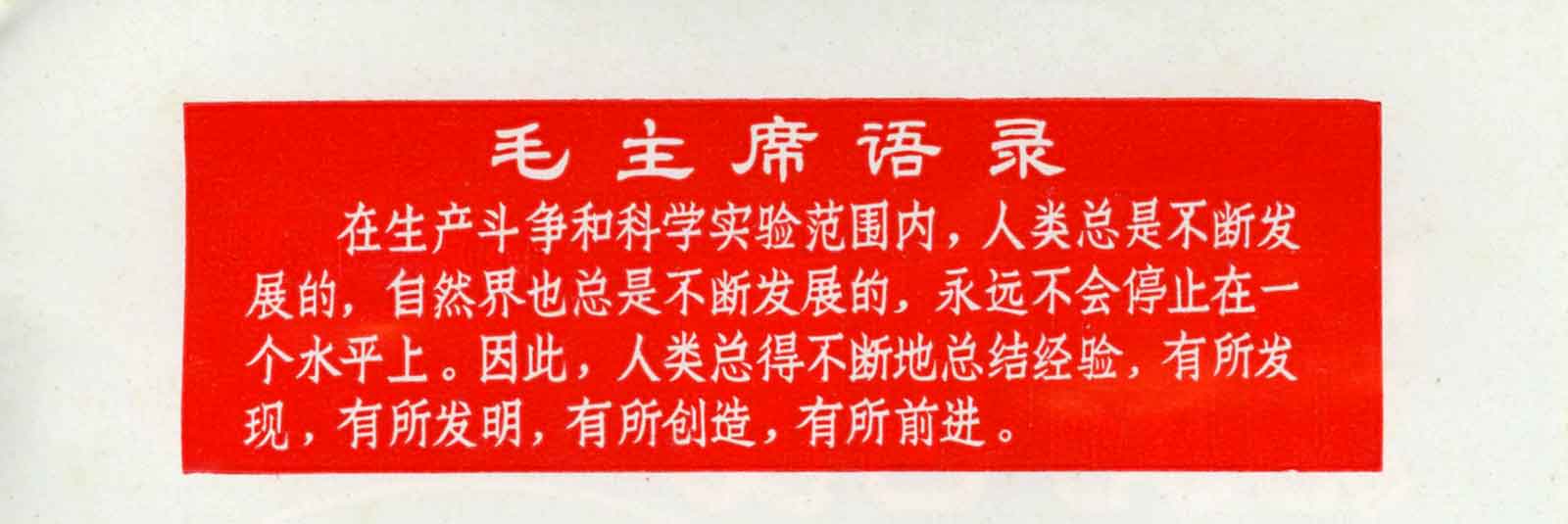

In het instuctieboekje is in een rood vlak een citaat van MAO aangebracht.
Vrij vertaald staat hier:
Citaten van voorzitter Mao.
Binnen het kader van de productiestrijd en het wetenschappelijk expertiment is
de mensheid voortdurend in ontwikkeling. Ook de natuur is voortdurend in ontwikkeling
en zal nooit op één niveau blijven staan. Daarom moet de mensheid voortdurend ervaringen
opdoen, ontdekkingen doen, creëeren en vooruitgang boeken.
Aldus Mao.
Voor de echte kenners, het manual in pdf : Instructieboek
