Telephone Set "L", eveneens Engels. (YA6989) Dit type werd hoofdzakelijk door lijnwerkers gebruikt, ook in het Nederlandse leger.

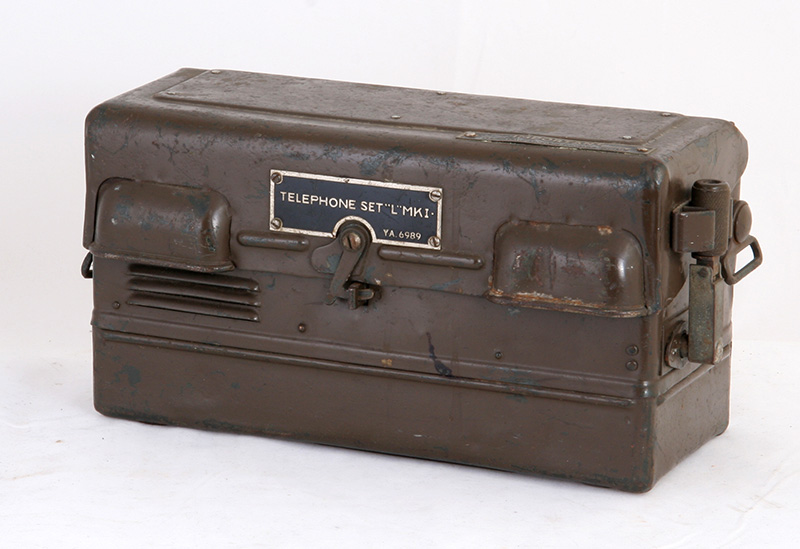

Het totaalbeeld van dit verbindingstoestel type "L" MK I

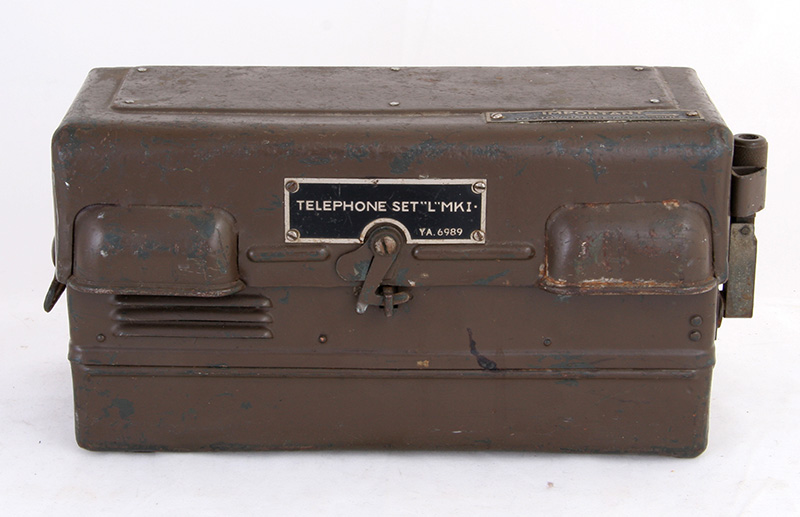

Het toestel in
gesloten toestand. De bel was te horen door de spleetjes aan de linker zijde.
De beide "spatborden"zijn de draad-doorvoeren
en gaan het inregenen tegen, uit de linker komt het snoer
voor de hoorn en de rechter dekt
de lijn-draden af.

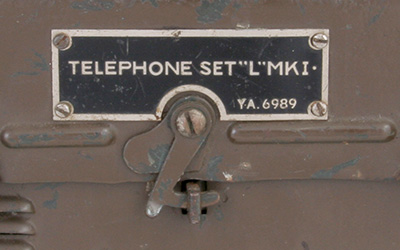

Typeplaatje.

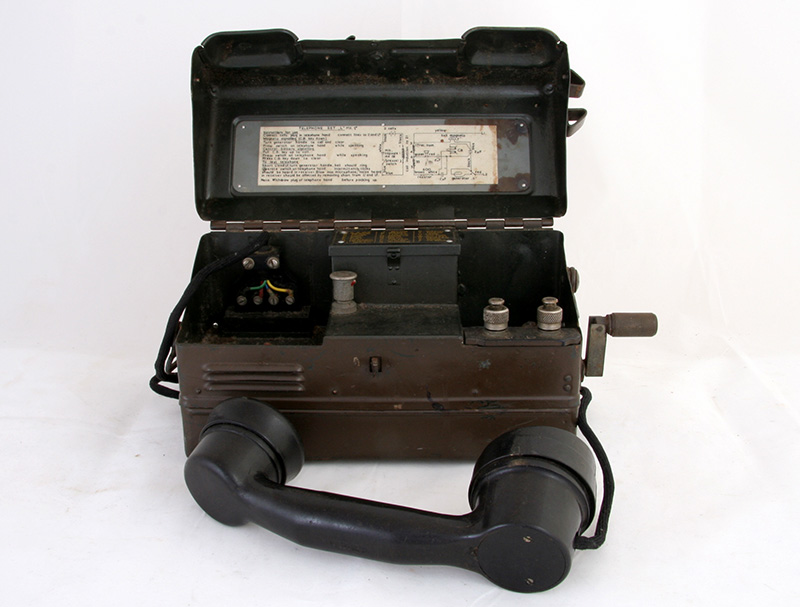

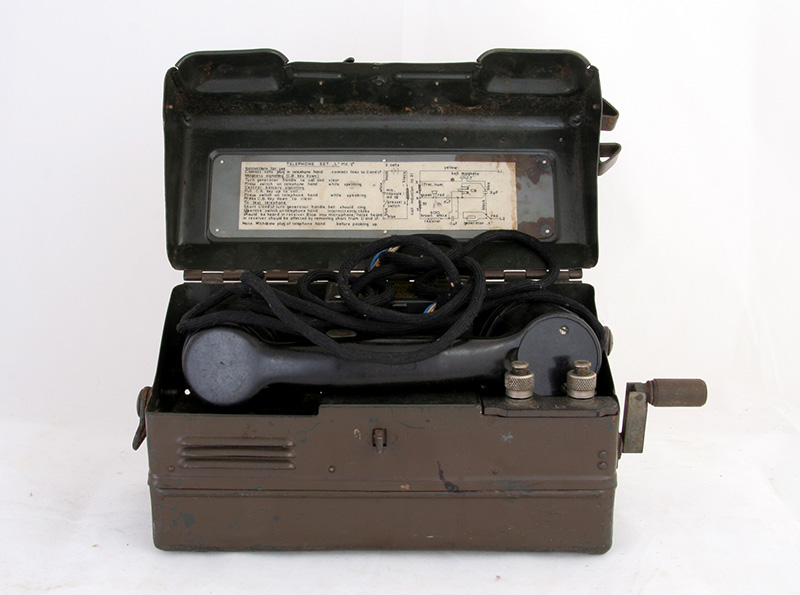

Geopend, met de telefoon-hoorn.

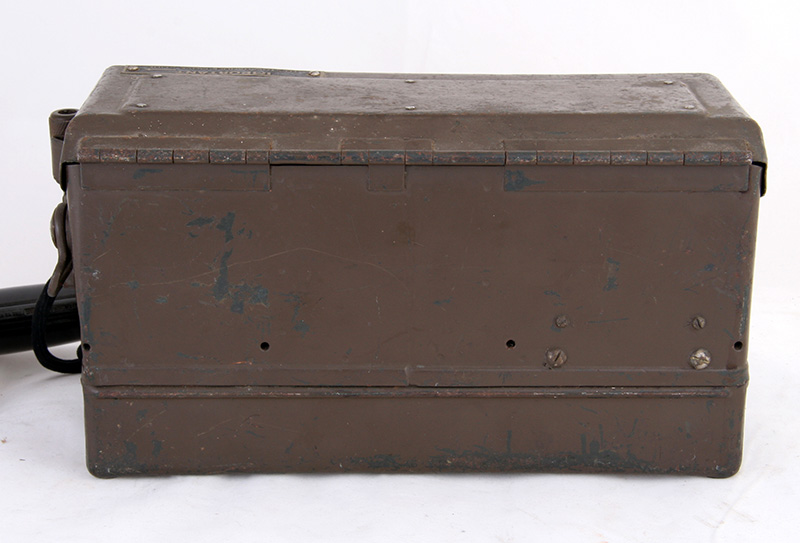

De achterkant, niets bijzonders, ware het niet dat er vier gaatjes in zitten. Dat zijn de afwateringsgaatjes van het binnenwerk,
mocht het apparaat eens nat worden.
Om de klep te openen moet de zwengel uit de klem gehaald worden. Het sluiten is een verhaal apart. De hoorn kan er op één
manier in en het is dan de kunst om het snoer er ook nog bij in te frommelen. Dat ging meestal gepaard met beschadigingen
van de draad. ( Ook bij dit exemplaar het geval)
De hoorn op de voorgrond. De twee aansluitingen rechts zijn voor de lijndraden.

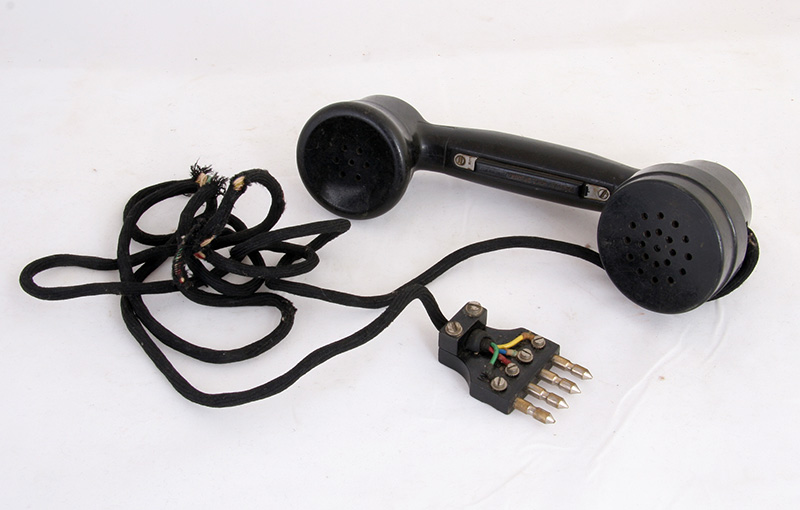

De hoorn met Push To Talk schakelaar , beschadigd snoer en vier-polige stekker.

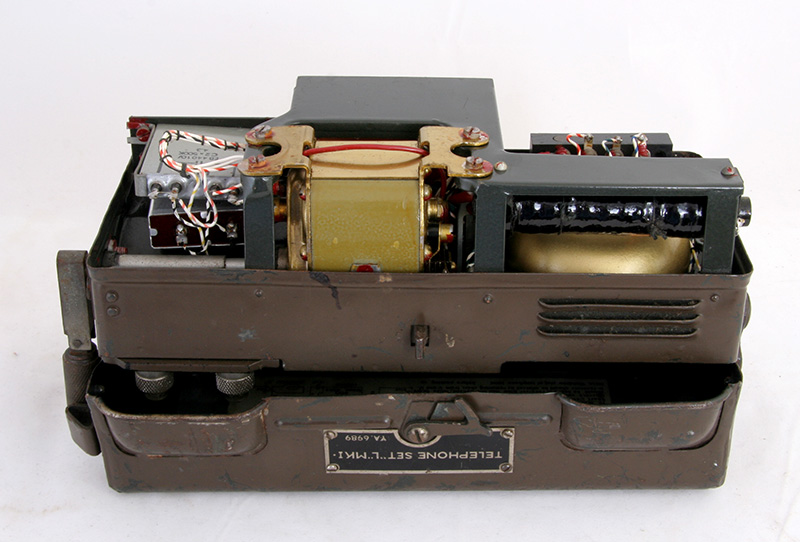

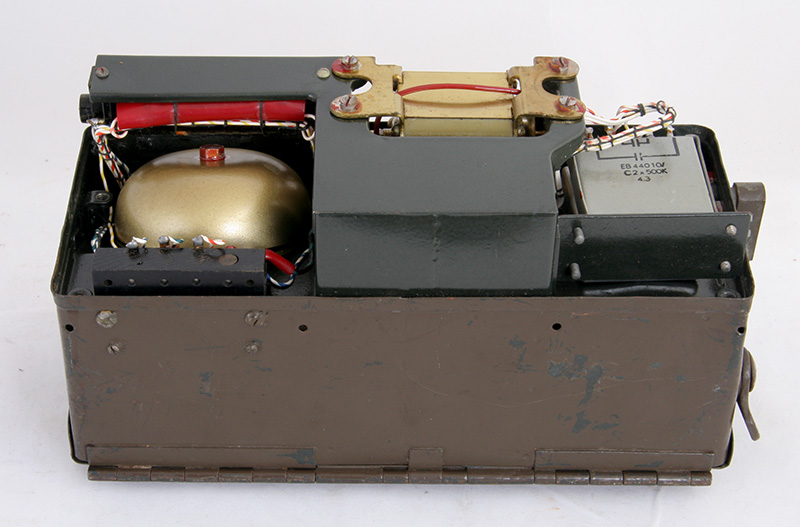

De onderplaat verwijderd ( vier schroeven) en blik vanaf de achterkant.

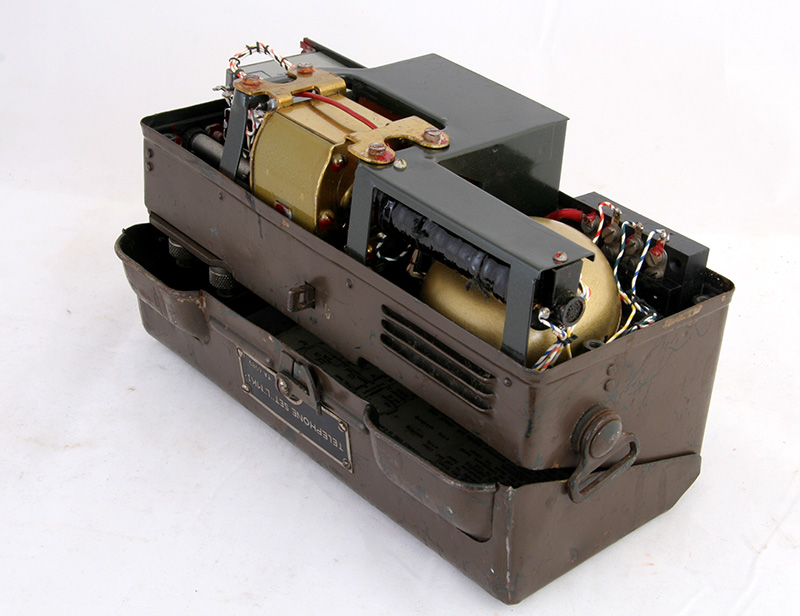

De linker zijkant met bel.

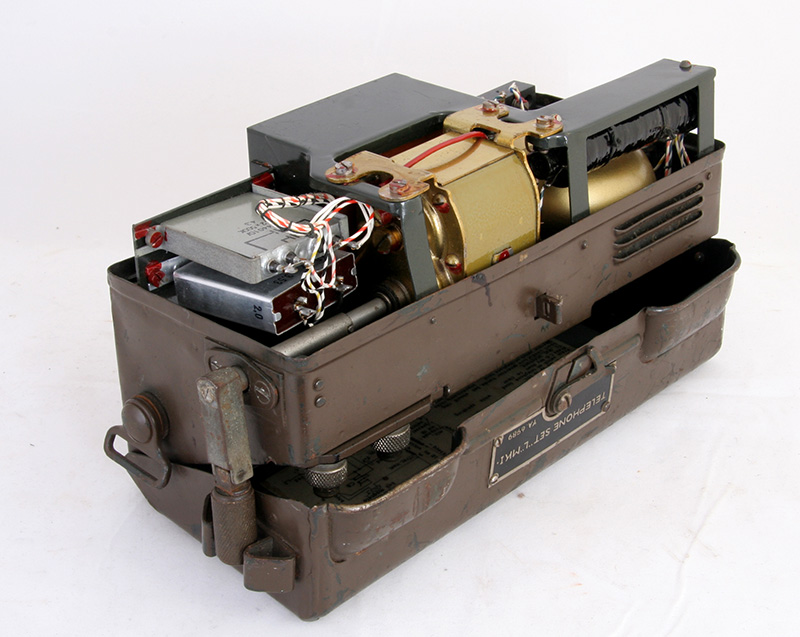

Rechts met wat blok-condensatoren en de slinger van de belsignaal-generator.
Vanaf de voorzijde gezien.

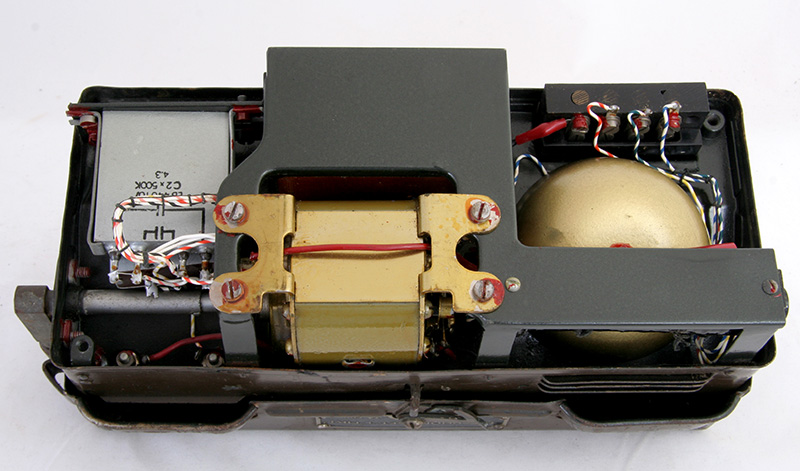

Nu nog iets meer van boven.
Het bijbehorende schema en de gebruiks- en testaanwijzing.

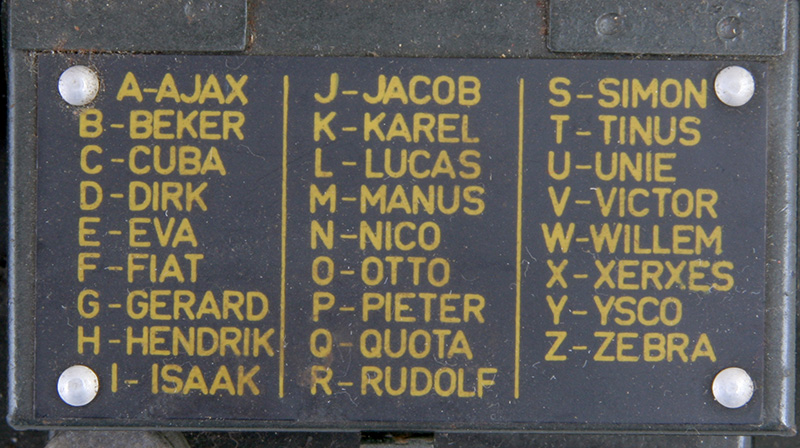

Dit is het spellingsalfabet dat gebruikt werd bij het Nederlandse leger in 1946. Het lijkt wel op een spellingsalfabet van de Amsterdamse padvinders
of van de BB, die hadden ook wel vreemde dingen. Maar nee, het is inderdaad afkomstig van het Nederlandse leger!
AJAX, BEKER ........... YSCO, ZEBRA.
Duidelijk werd hier geen gebruik gemaakt van het NATO-alfabet, maar ja, dat bestond toen ook nog niet..
