Het type "J " (YA6989) dit type werd gedurende de tweede wereldoorlog in het veld gebruikt.

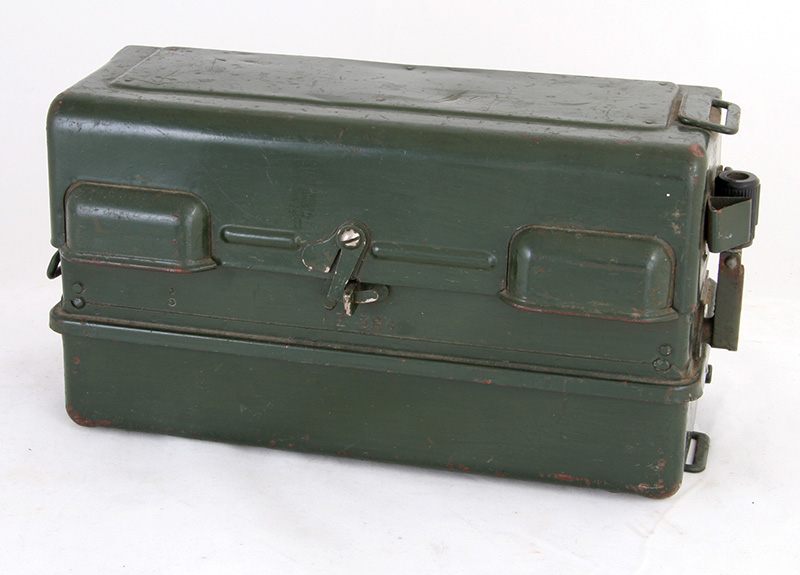

Het toestel in
gesloten toestand. De bel is te horen door de kast heen, maar heel zachtjes.
Er ontbreken
openingen in de kast, zoals bij het type "L"
De beide "spatborden" gaan het inregenen tegen, uit de linker komt het snoer
voor de hoorn en de rechter dekt
de lijn-draden af.

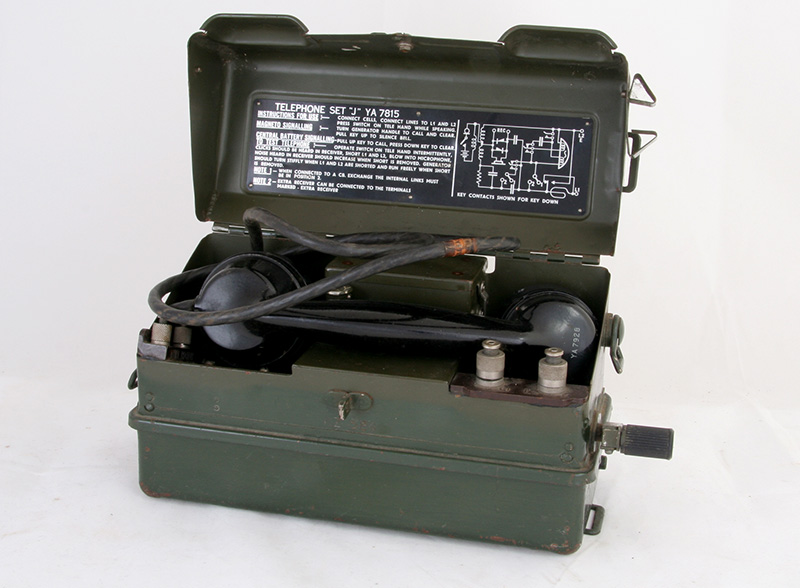

Geopend, met de
telefoon-hoorn. Aan de linker zijde zijn de aansluitingen voor een extra hoofdtelefoon te zien, een
voorziening die bij het type "L" ontbreekt.
Het snoer van de hoorn is niet zo lang als dat van de "L"en is van rubber. Het is gemakkelijker weer op te bergen.

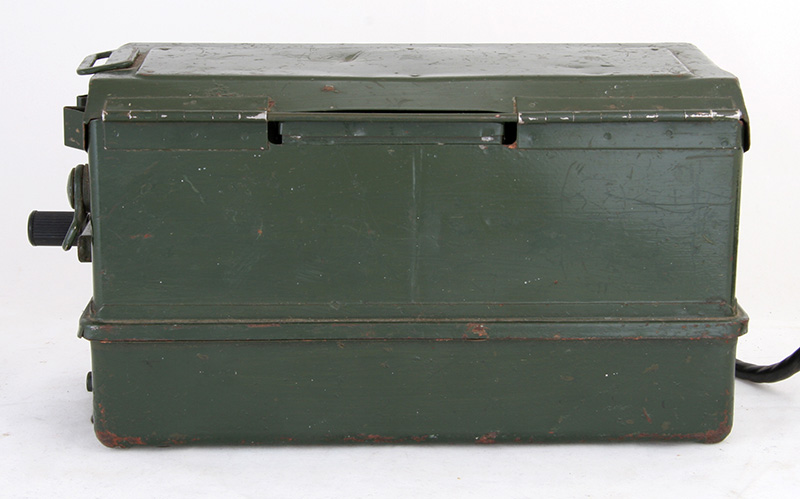

Als de twee gaten in de achterkant voor de afwatering zijn, moet het water wel erg hoog staan. Het is gewoon deel van de scharnierconstructie.

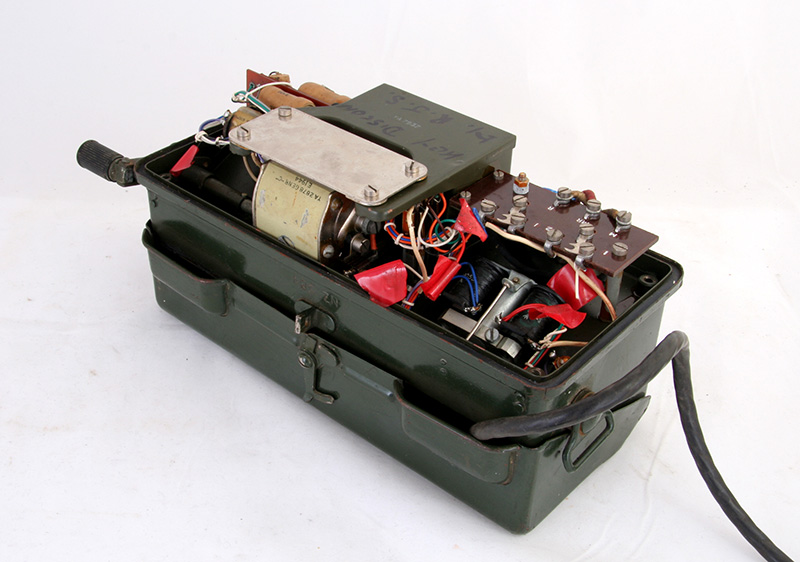

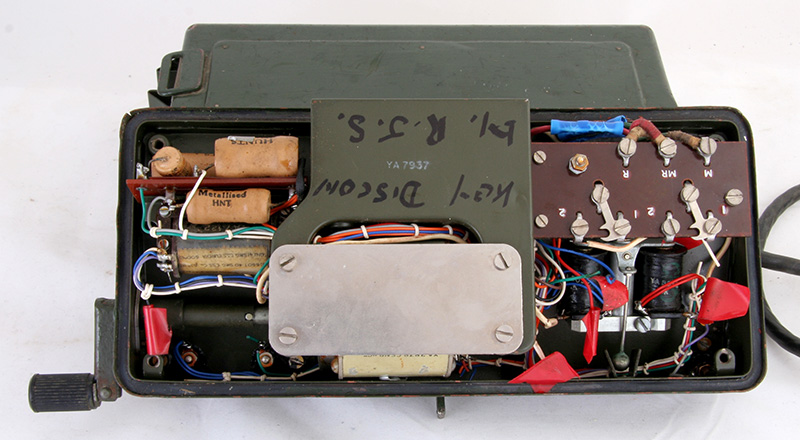

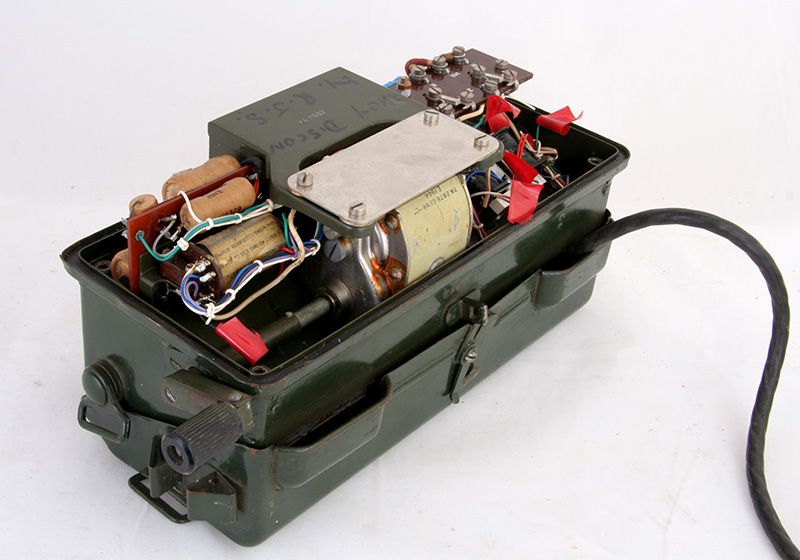

De onderdeksel verwijderd, er is wat gerommeld in het binnenwerk, moet nog maar eens verbeterd worden.
\
De bel ontbreekt. De klepel slaat tegen twee plaatjes die aan het huis bevestigd zijn.
De beige onderdelen zijn waarschijnlijk de conensatoren, dus niet meer van die bloktypes.

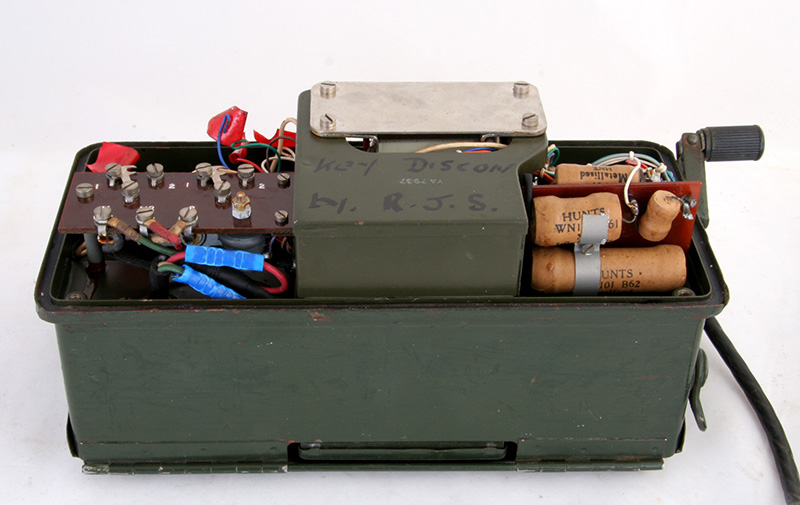

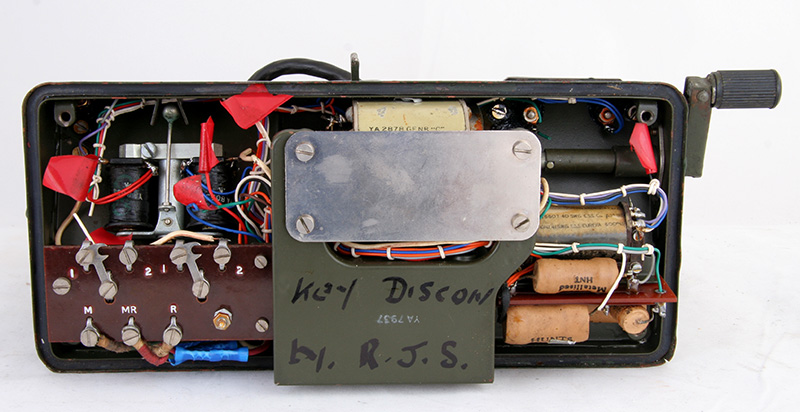

De key is gedisconnect door R.J.S. wie dat ook mag zijn, dus de key moet weer aangesloten worden.
Het zijn de draadjes met de rode isolatiebandjes.

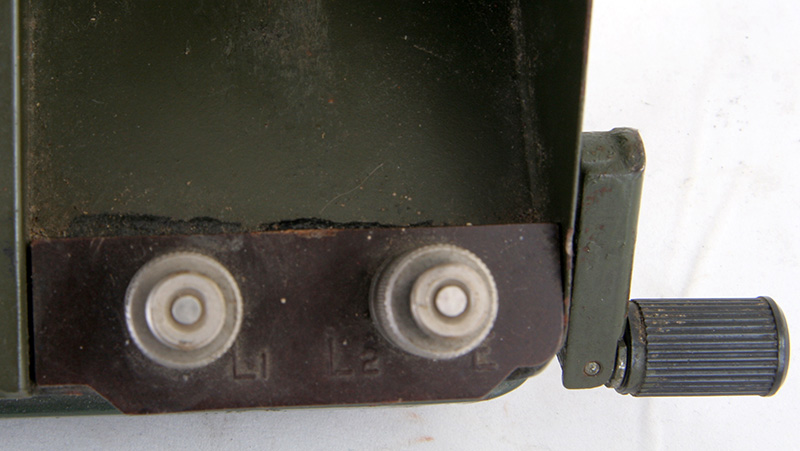

De lijn aansluitingen en rechts de zwengel voor de belsignaal-generator..

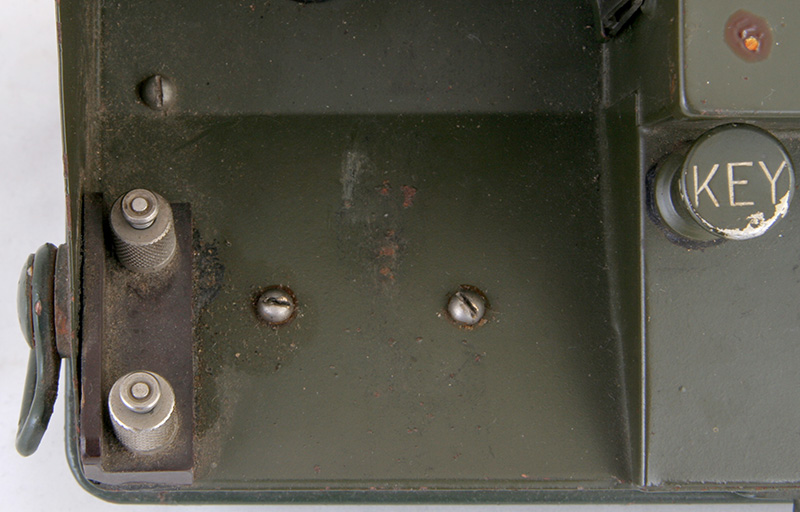

Links de aansluitingen voor een extra "receiver" ofwel hoofdtelefoon. Rechts de "Key"

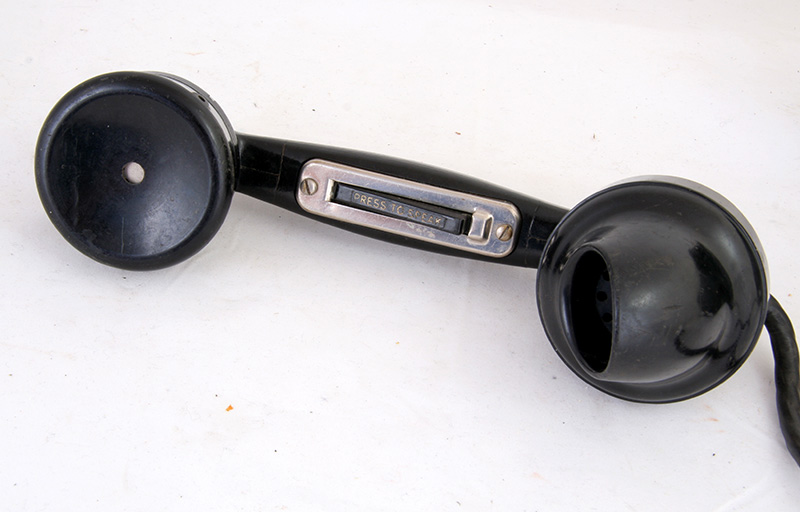

De komplete hoorn, bij de microfoon een opening die er wat bol uitziet.

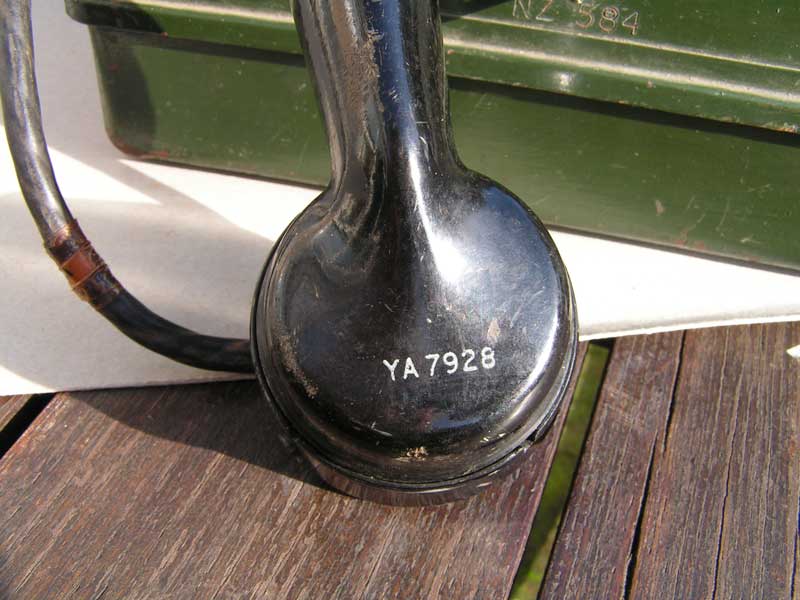

De hoorn is type YA7928

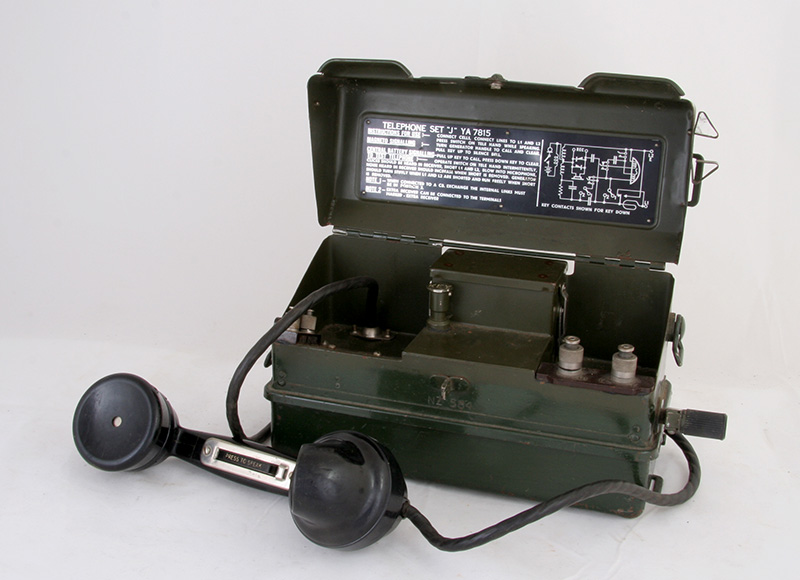

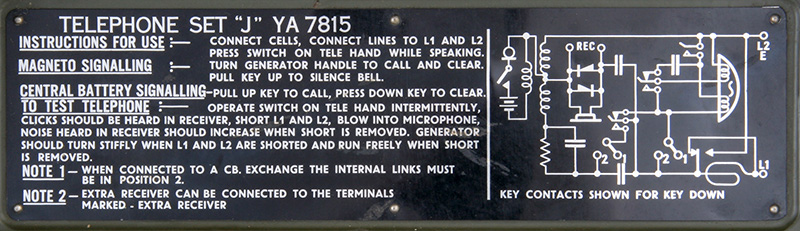

De deksel met het bijbehorende schema en de gebruiks- en testaanwijzing.

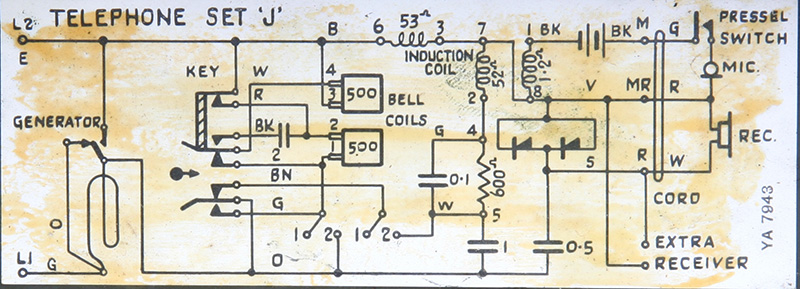

Het schema, geplakt in de onderdeksel. Hier op staan ook de waarden van de componenten vermeld.
Dat wordt nog puzzelen om de KEY weer aan te sluiten...
