Telefoontoestel Type "D"

Het telefoontoestel Type "D" MK V.

Dit is het beste exemplaar dat ik bezit, weinig roest.

Deze is wat minder, de bovenzijde.

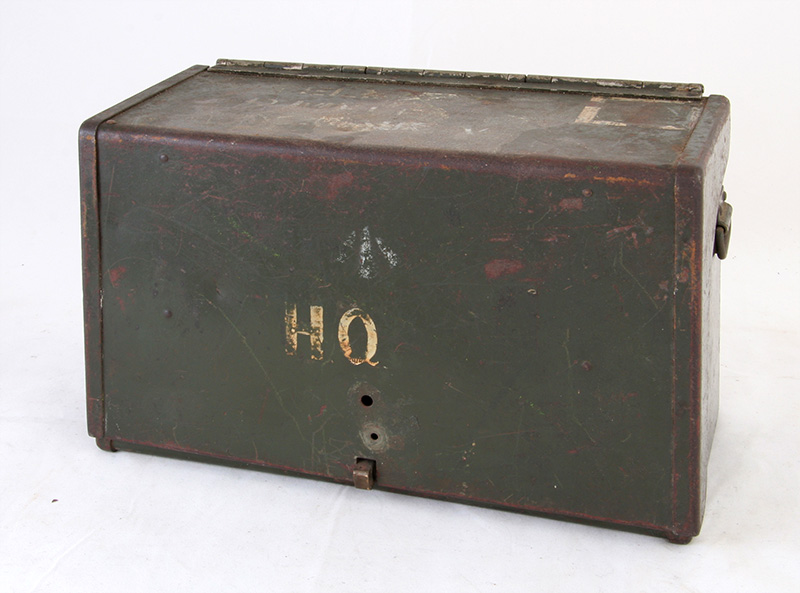

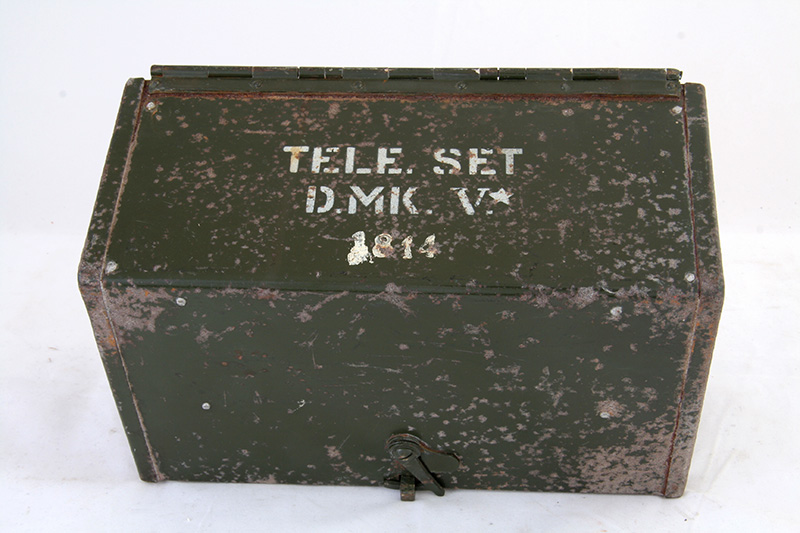

En de voorzijde, het schijnt een Head Quarters exemplaar te zijn, vandaar de slechte staat.

Hier is de gebruiksaanwijzing, waarbij het "adjusten" van de buzzer een hele kunst was.

Intussen heb ik een tweede exemplaar aangeschaft die er iets beter uitziet. Ook heeft vocht een slechte invloed op elektrische apparaten.

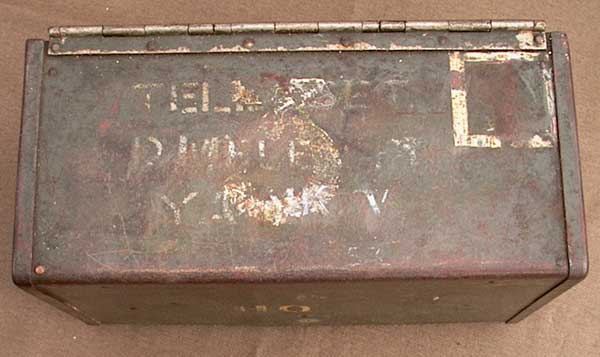

Deze is ook erg verroest aan de buitenkant.

Ook dit is een type D MKV met *

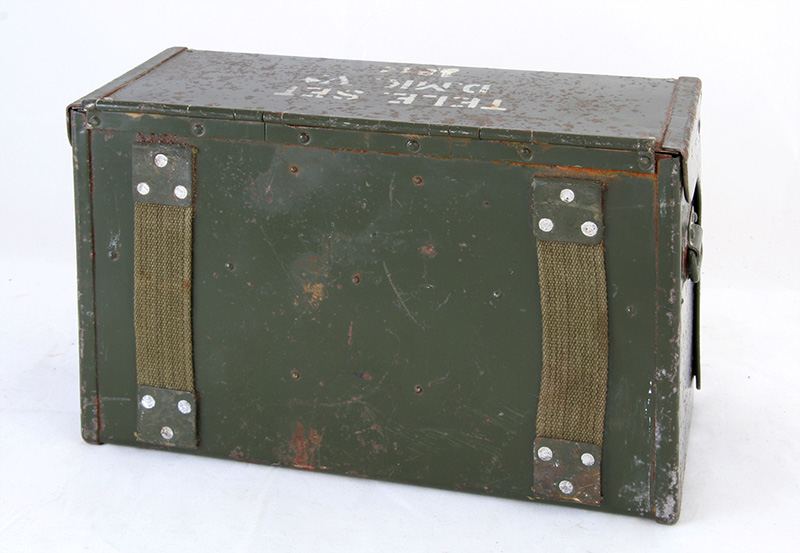

De achterkant van het toestel met canvas bevestigingen om hem aan je koppel te hangen. (Redelijk zwaar)

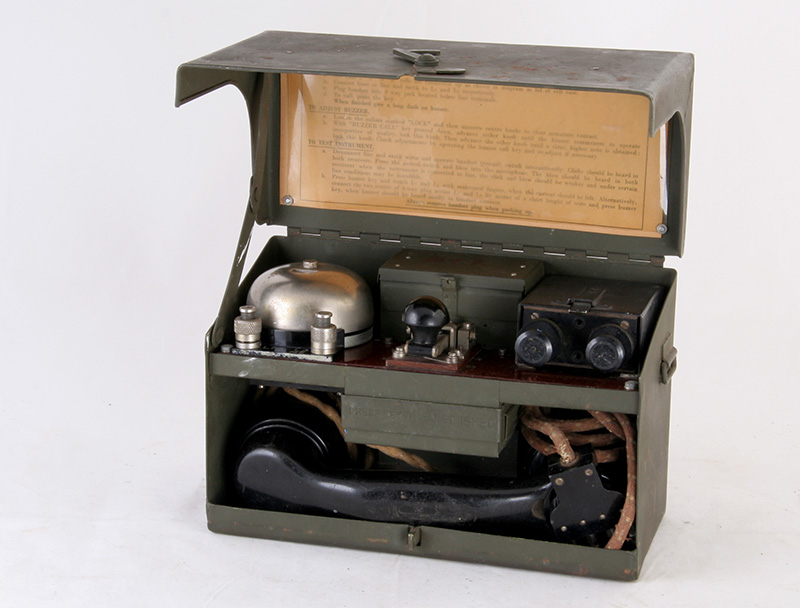

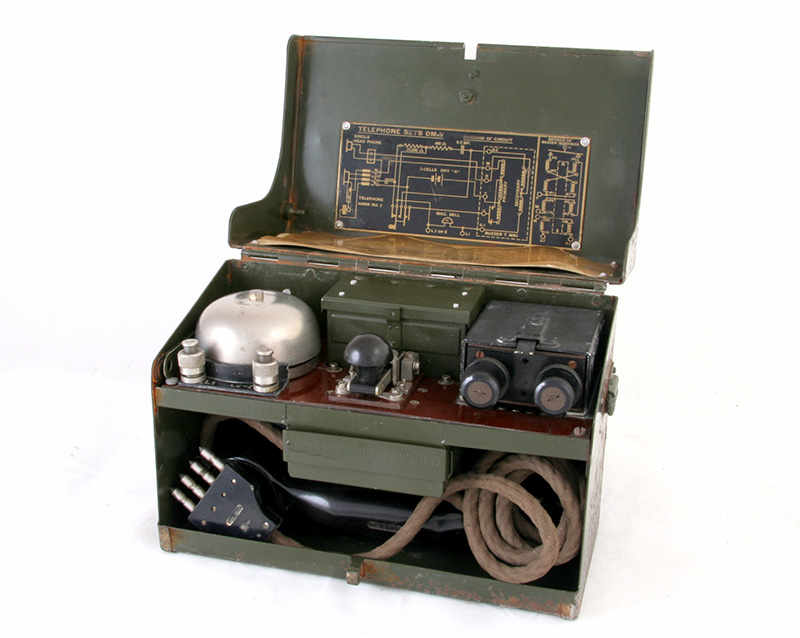

De hoorn netjes opgeborgen onder in de telefoon. Dit is een type met alleen een handset in de opbergruimte.

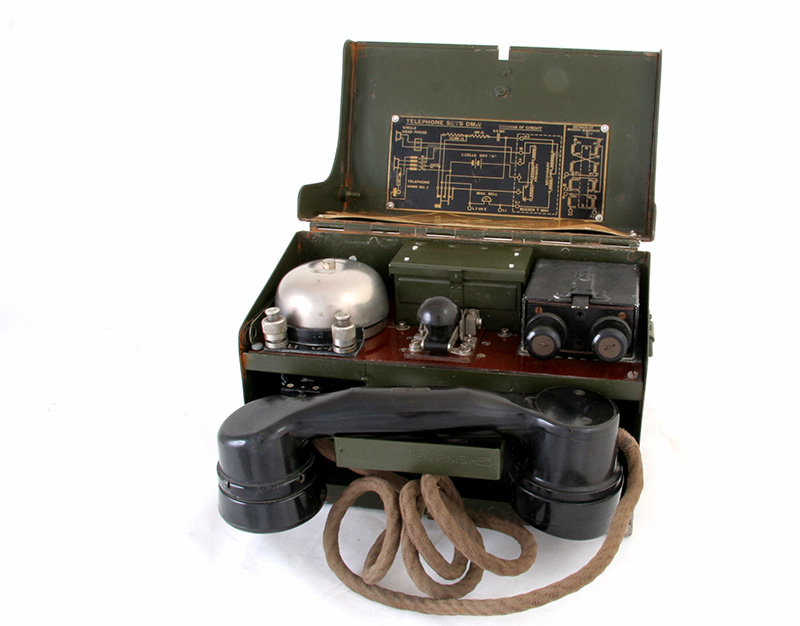

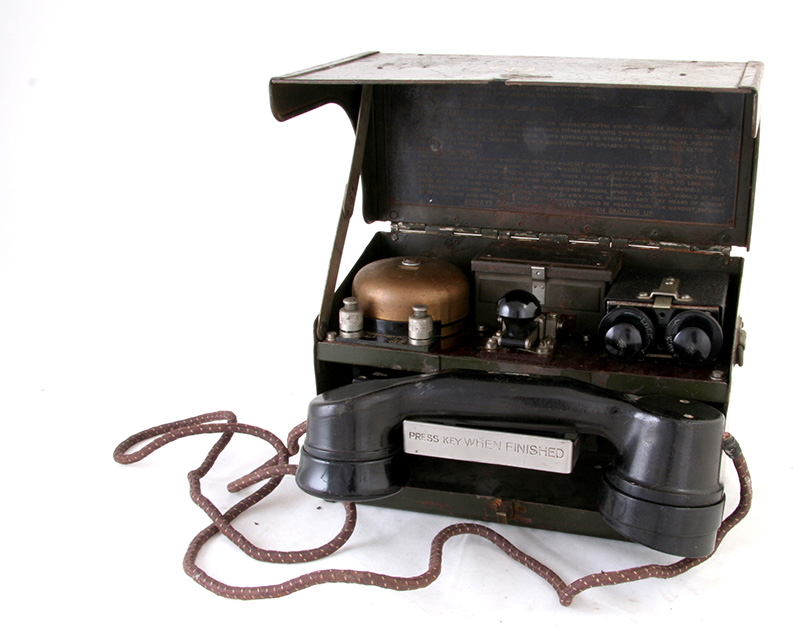

De deksel geopend en de hoorn op de haak. Deze uirvoering is met zilverkleurige bel.

Die van het HQ een goudkleurige bel, verschil moet er zijn. Verder is de haak van blank metaal, waarbij ook de tekst beter is te lezen.

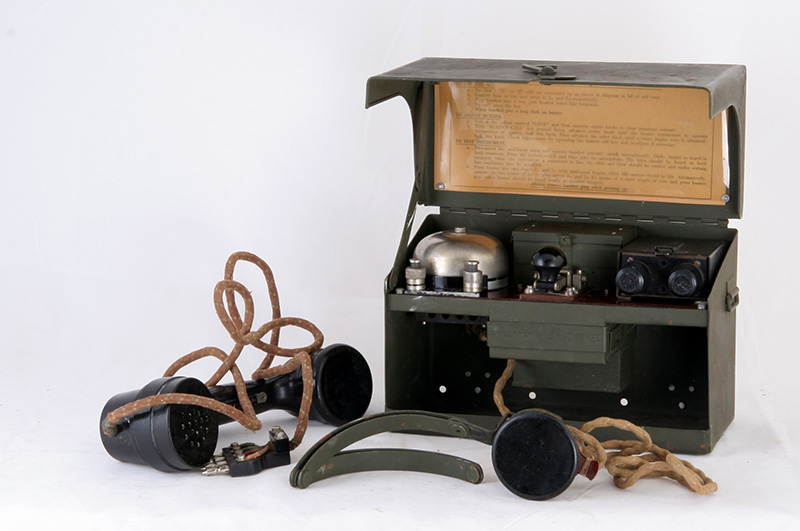

Dit is het toestel met een extra meeluister hoofdtelefoon. Het past allemaal precies in het ondervak.

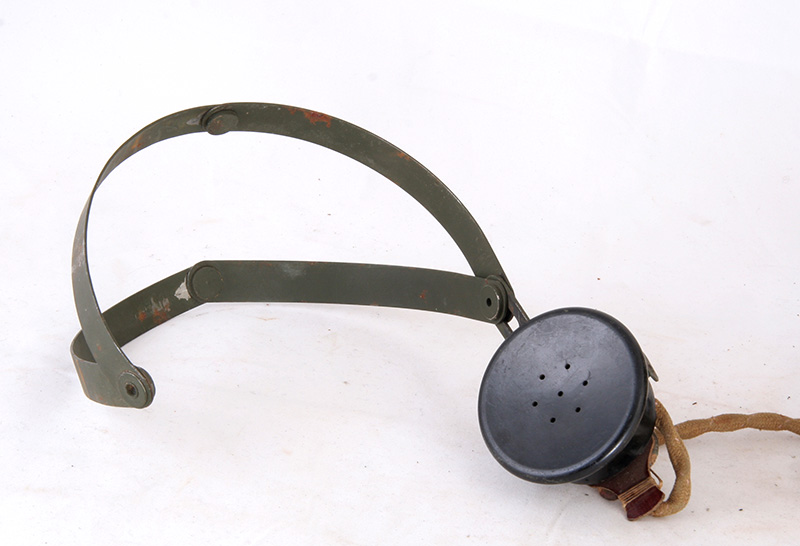

Zo ziet zo'n meeluister apparaat er uit. Eén schelp, twee zou niet in de telefoon passen.

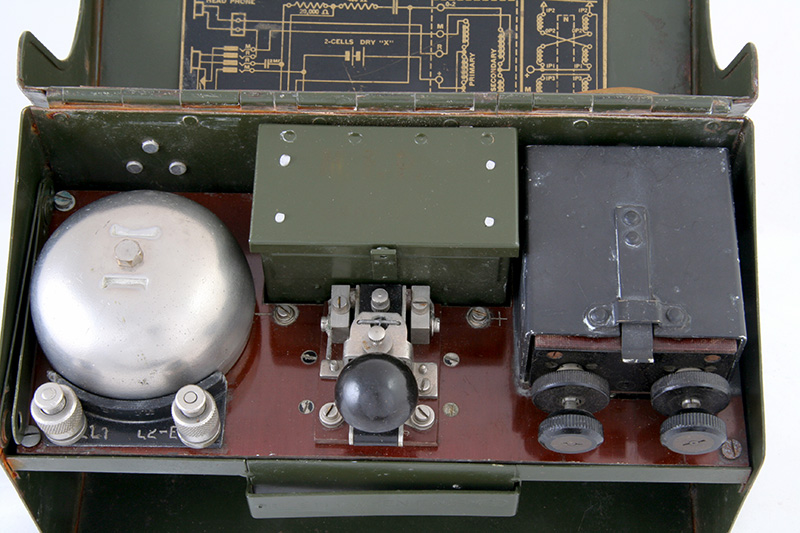

Bovenaanzicht met in het midden het prachtige seinsleuteltje. Rechts de "Buzzer". De beide schroeven aan weerskanten van de
seinsleutel, net voor de batterijkast, zijn de aansluitschroeven voor de verbinding batterijen en telefoon. Dus niet vergeten ze er in te
zetten!

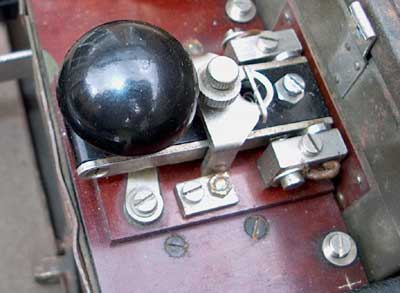

De seinsleutel.

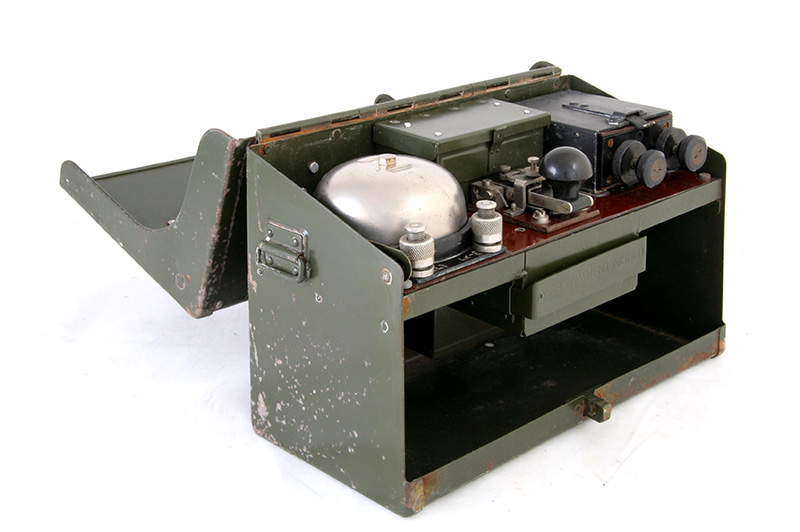

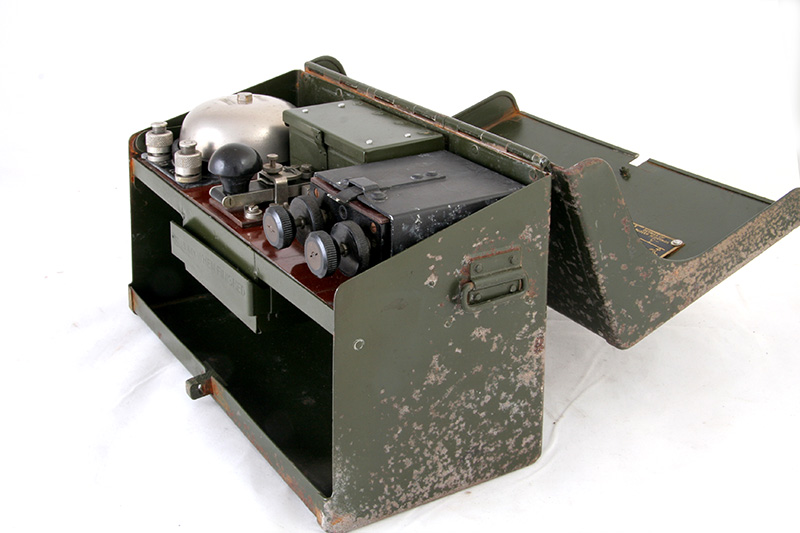

De set gezien vanaf de linker kant.

Rechts is hij nog iets meer verroest, misschien toch eens opknappen of in deze realistische staat houden?

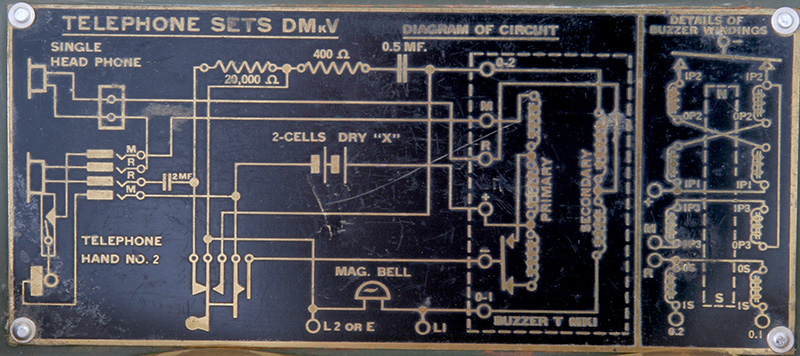

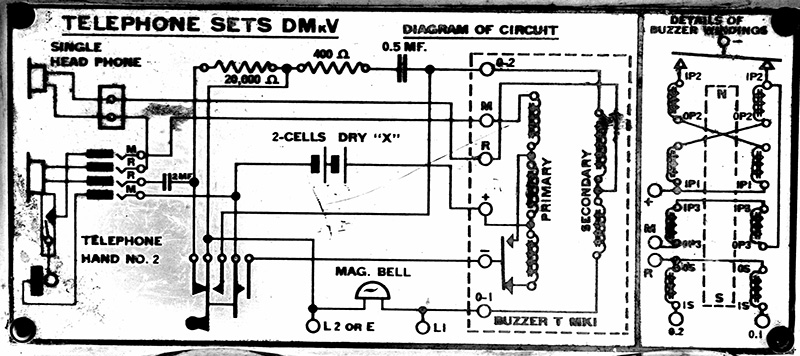

Het schema aan de binnenkant van de deksel.

Het schema in zwart/wit, misschien iets beter leesbaar.

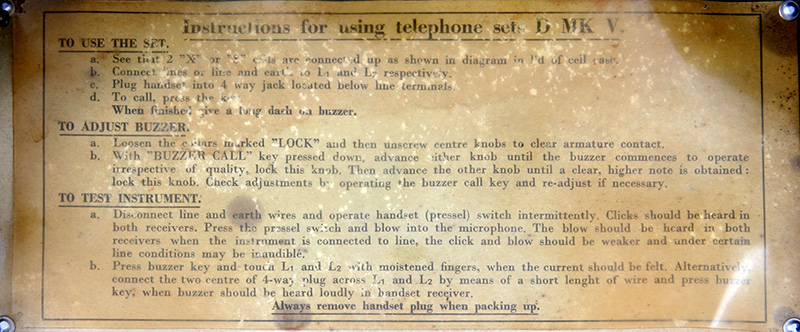

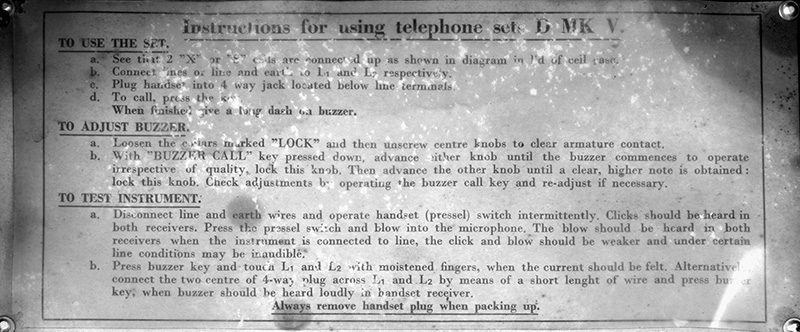

De gebruiksaanwijzing.

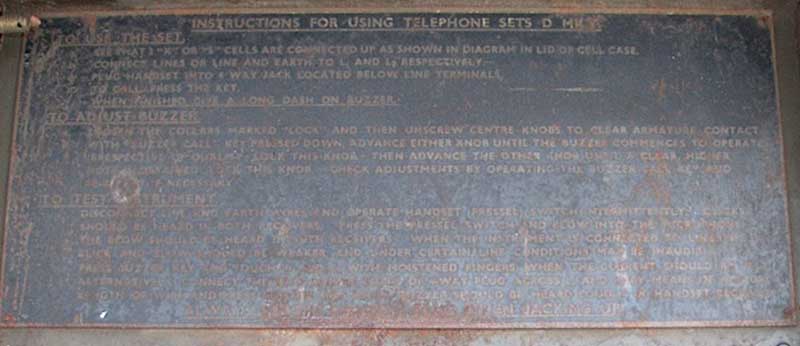

Hetzelfde, maar dab de HQ-uitvoering.

Een poging om het wat beter leesbaar te maken.

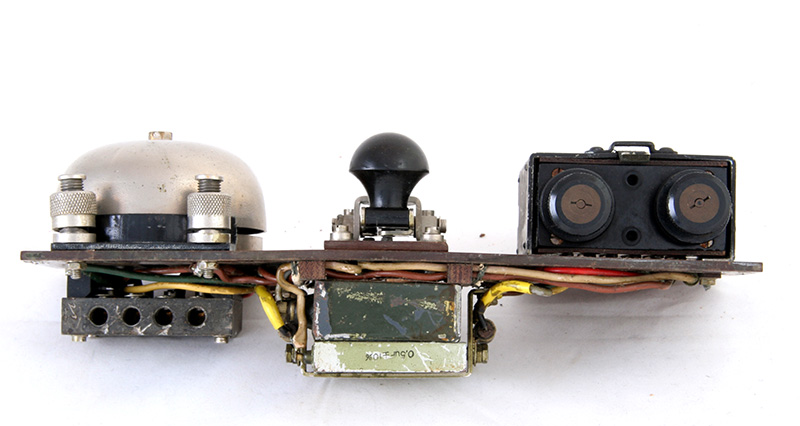

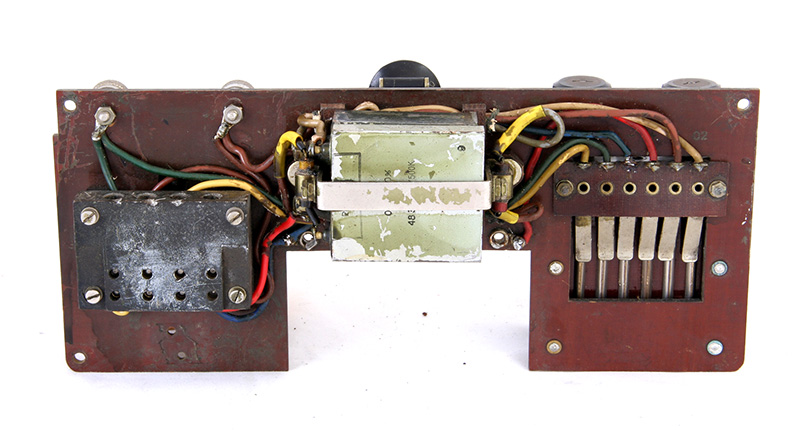

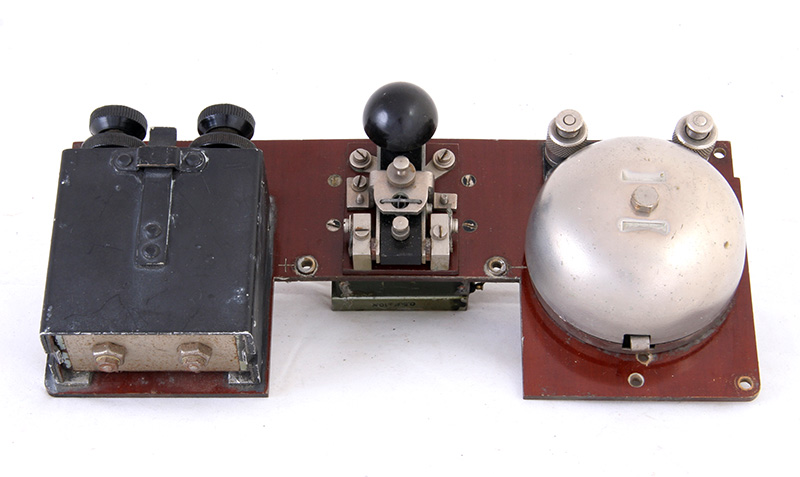

Het binnenwerk uit de kast gehaald.

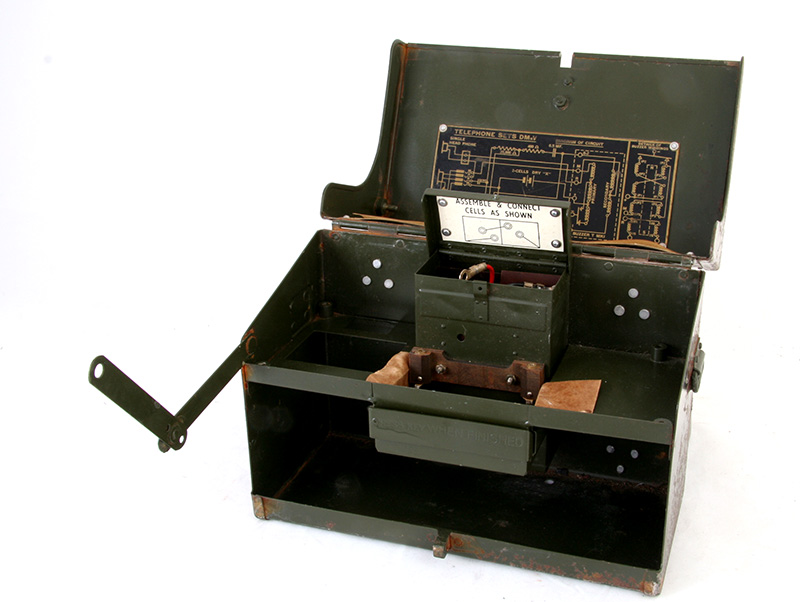

De lege kast.

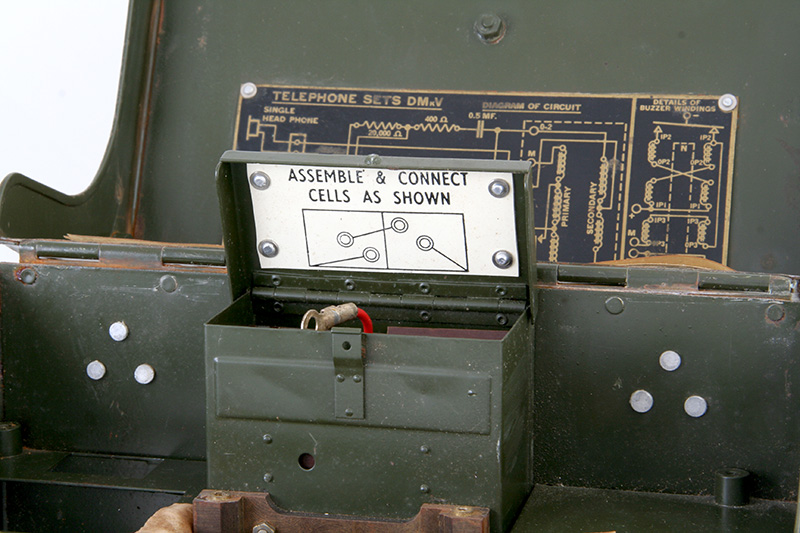

Geopende batterijbak met aansluitschema. Onder is nog net het aansluitblok van de batterijen naar de telefoon te zien.

Links de connector voor de telefoonhoorn onder de bel. Rechts de Buzzer.

De onderkant. De aansluitcontacten van de buzzer staan wat uitgewaaierd. Dat komt omdat het pertinax waarop ze
gemonteerd zijn kromgetrokken is, dat was tevens de oorzaak dat de telefoon het niet deed.

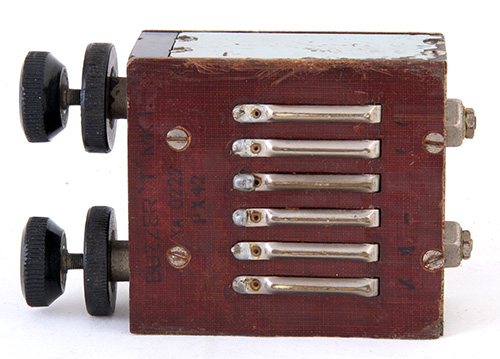

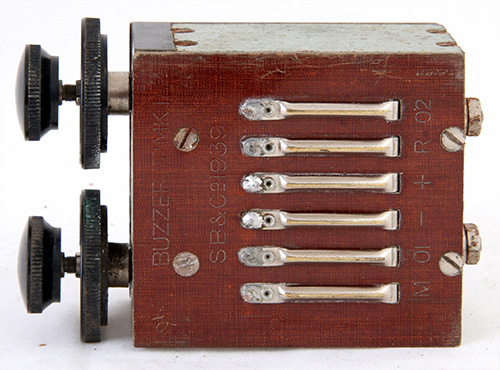

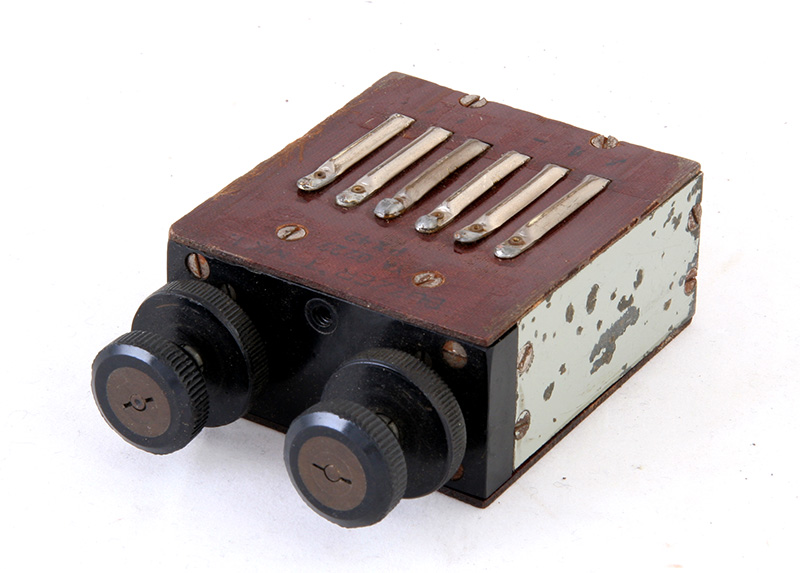

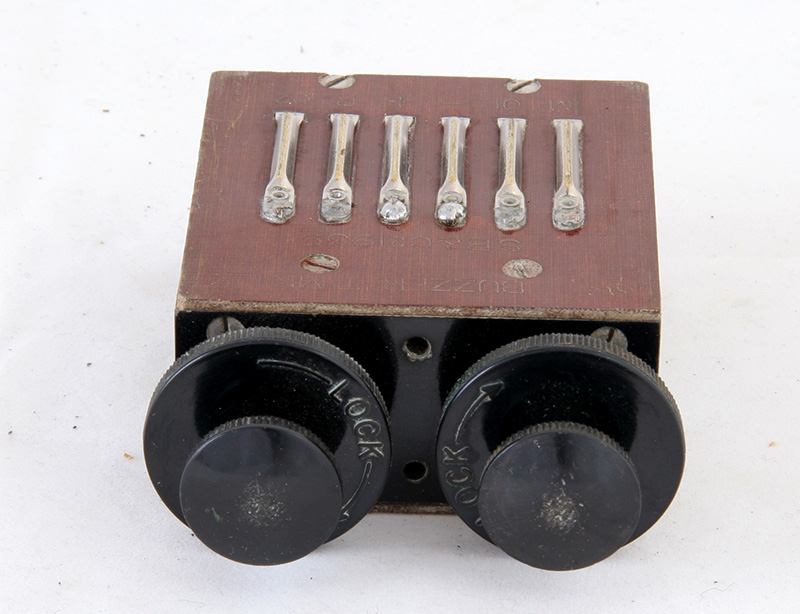

De beide sooorten buzzers. Ze zijn van het zelfde soort: BUZZER 'T' MK I. De linker heeft kleinere instelwieltjes dan de rechter.

Buzzer met kleine wieltjes.

Grotere wielen, met tekst.

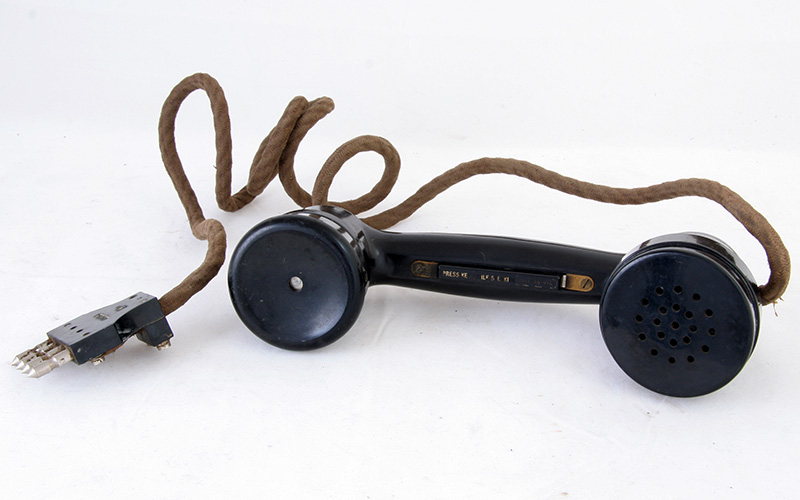

De hoorn,het hier afgebeelde exemplaar is een "Telephones Hand No. 6"

Deze heeft de schelp van een hoofdtelefoon, de gaatjes voor de metalen beugel zitten er in. De telefoon zelf valt in de schelp en
met een extra bevestigingsring wordt het hele zaak op de hoorn geschroeft.

Op bovenstaande foto is de ring te zien op de hoorn.

Bij een ander soort is de telefoon met schroeven in de hoorn bevestigd. De schelp wordt er op geschroefd. Dit is een "Telephone
Hand No.2 , 2A of 3.

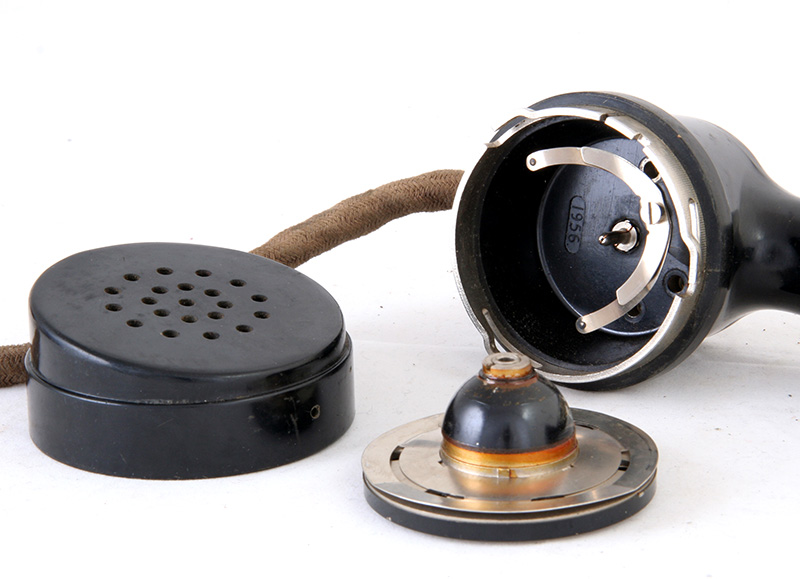

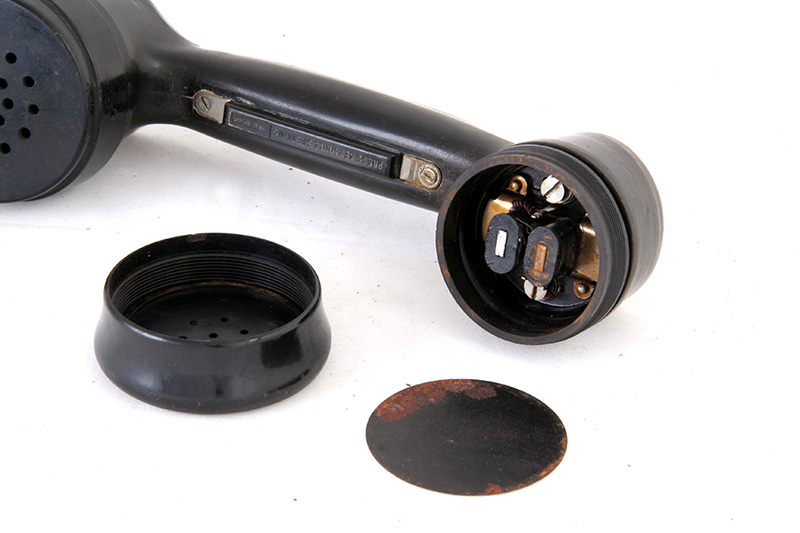

De kap van de microfoon moet vakkundig worden losgemaakt. Hier helpt geen bruut geweld. Er zit een klein gaatje in de rand van de kap.
Daar moet met een puntig voorwerp de vergrendeling teruggedrukt worden en dan gaat hij heel gemakkelijk open.

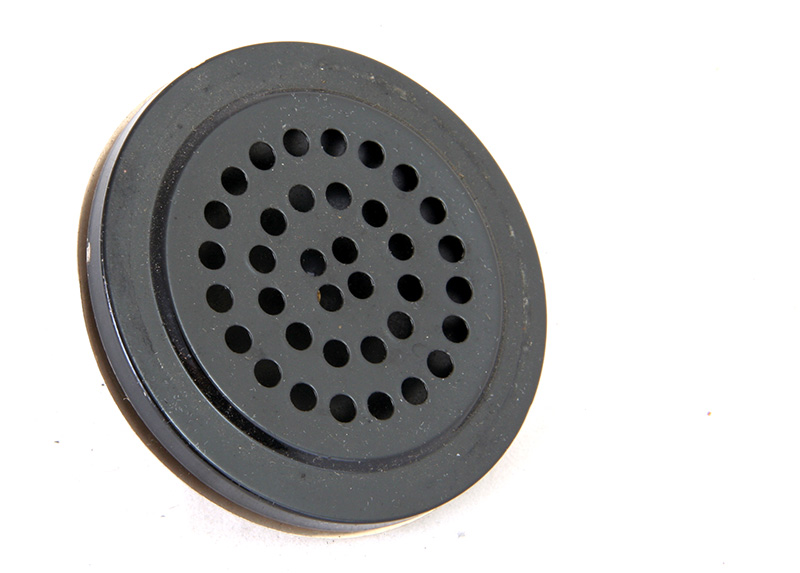

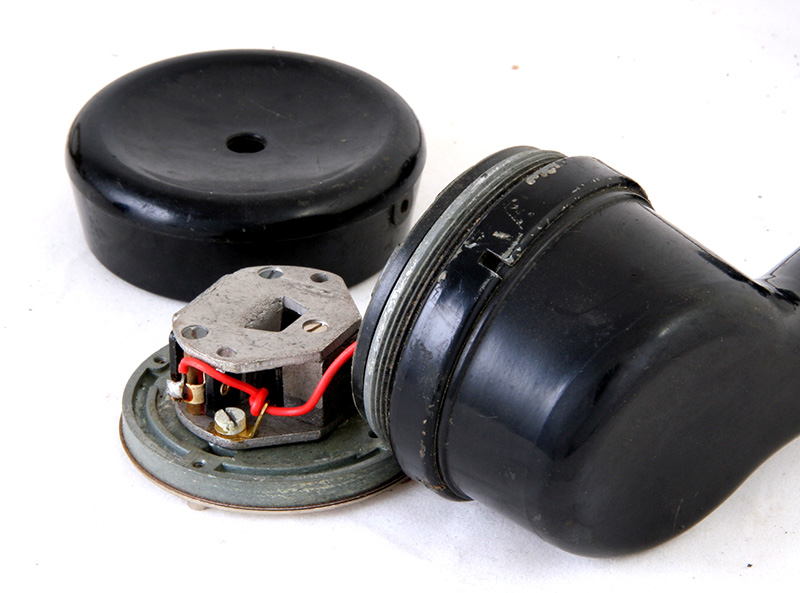

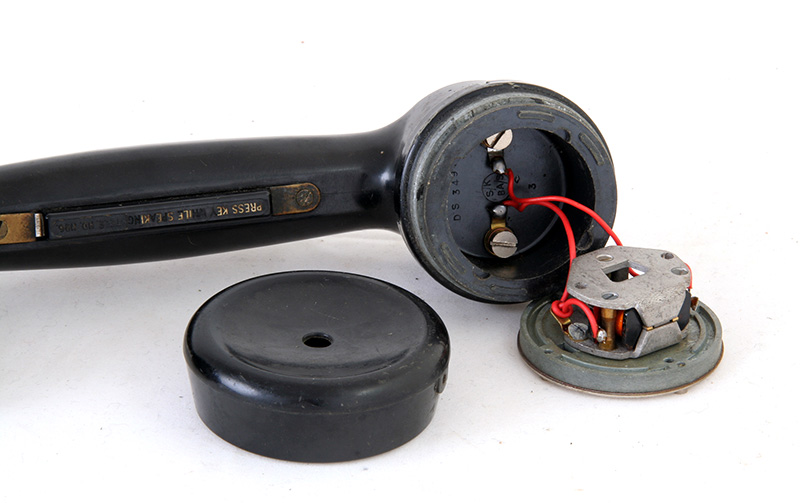

De huisvesting van het kool-kapsel,

Deze kapsels zijn er ook in het blauw.

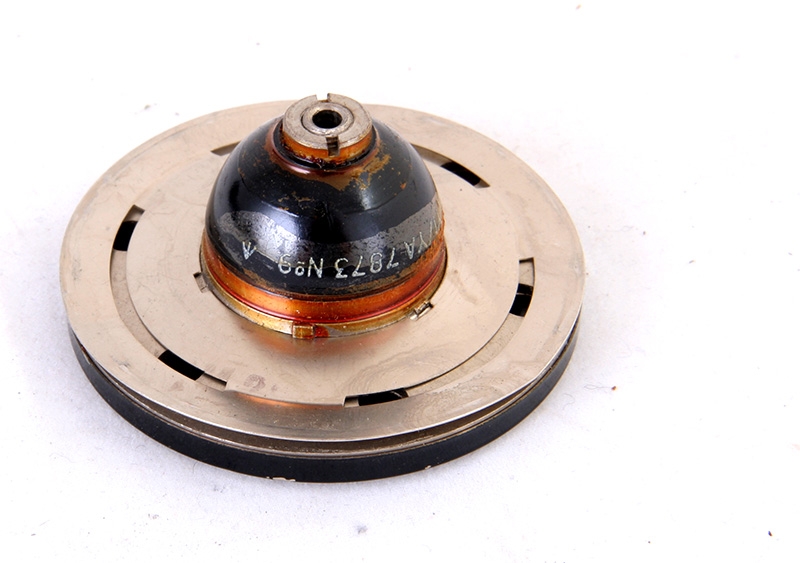

Dit is de YA7873 No. 9. Er zijn ook uitvoeringen met een wat hoekiger aansluitblok
