Seinsleutel "Maus" van 1942

Een Duitse seinsleutel die gedurende de tweede wereldoorlog door zowel das Heer en die Luftwaffe werd gebruikt

Door op de afbeeldingen te klikken worden ze in een nieuw venster vergroot.

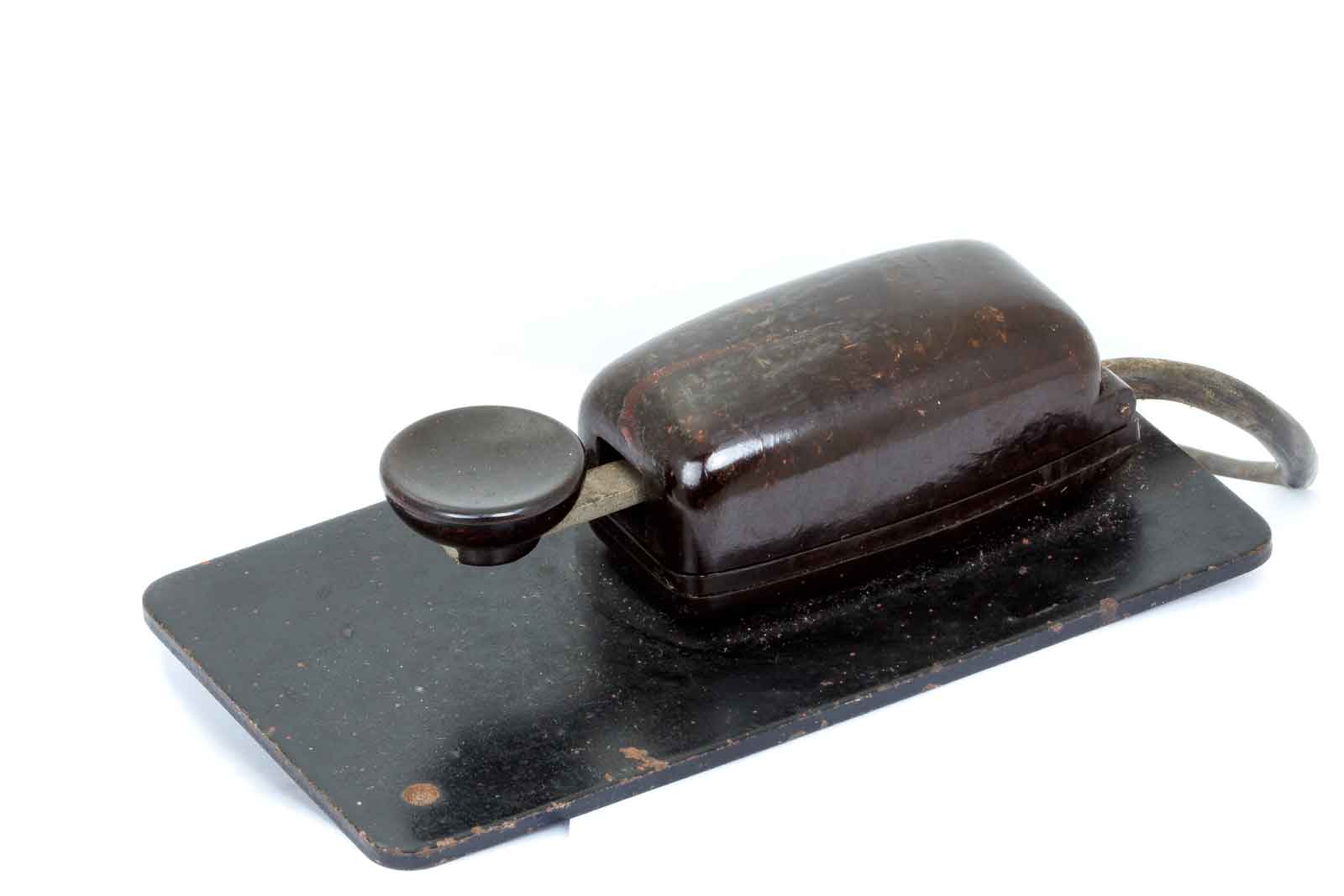

Deze simpele seinsleutel werd in grote aantallen gefabriceerd en gebruikt.

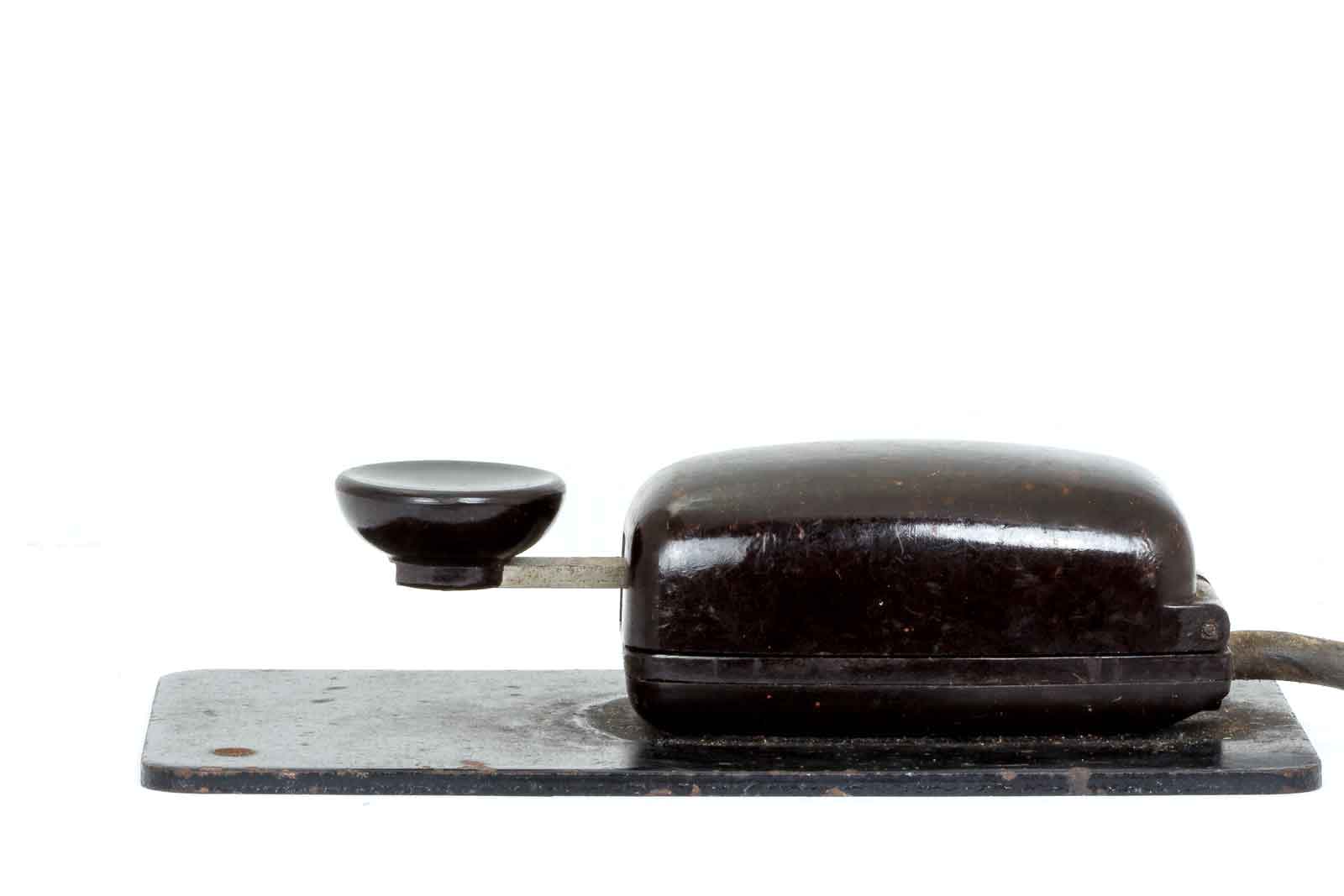

Het instrument vanaf de rechter zijde gezien. De knop ligt lekker in de hand en door de slag niet te klein in te stellen, is het geluid ook goed te horen. Zo goed zelfs dat ik zonder side-toon met deze sleutel kan seinen.

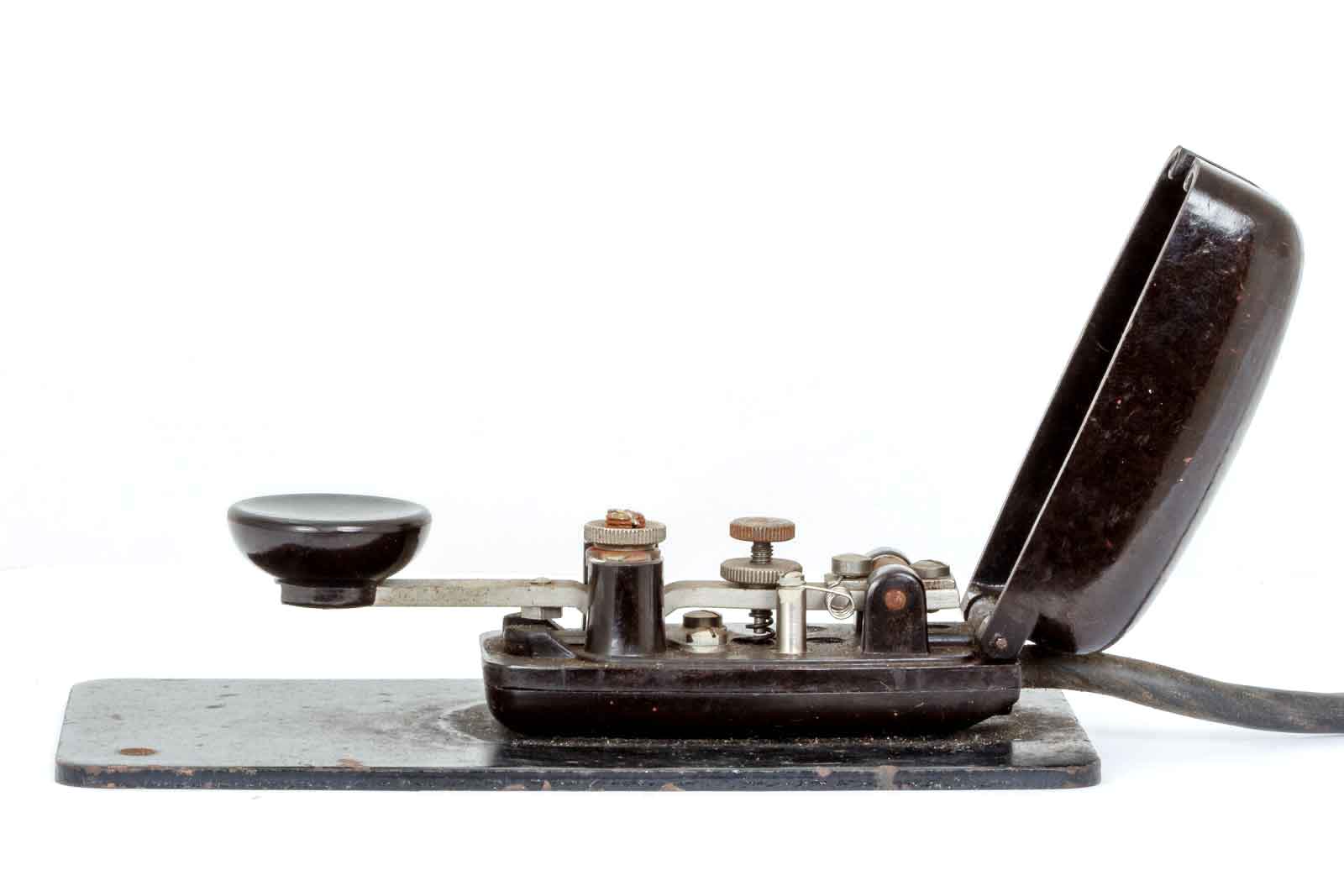

Geopende klep, het binnenwerk, het scharnierpunt zit vrijwel achterin. Hierdoor kun je zonder de onderplaat vast te houden seinen en heb je een hand vrij om te schrijven, mocht dat nodig zijn.

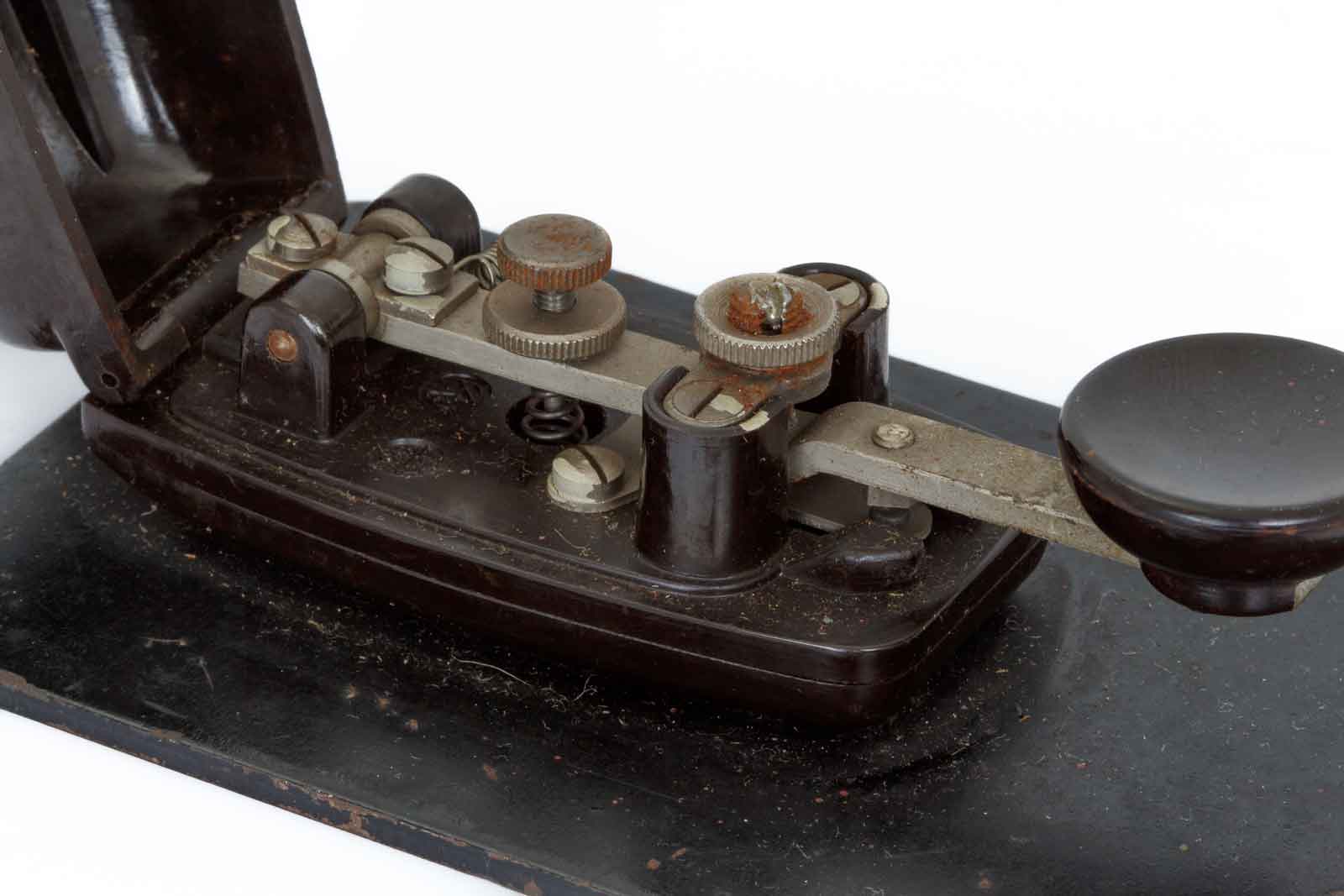

De instelling van veerdruk en slag.

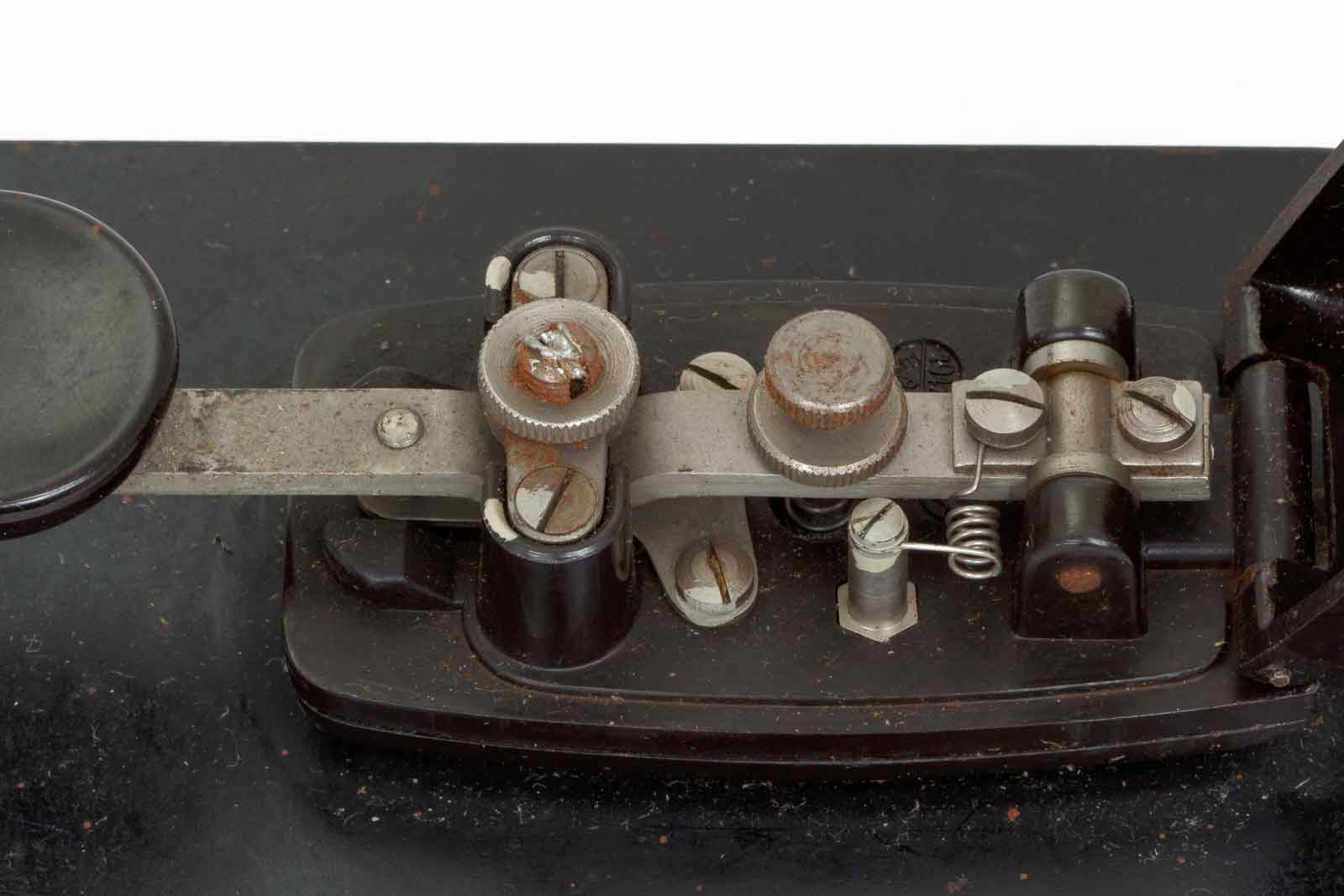

De sleutel kan wel een keer wat ontroester gebruiken. De verbinding tussen het bewegende deel en de vaste delen is met een veertje gerealiseerd. Bij Engelse seinsleutels wordt dit meestal met een flexibel stukje draad gedaan. Bij deze constructie zal het veertje een beetje invloed hebben op de veerspanning.

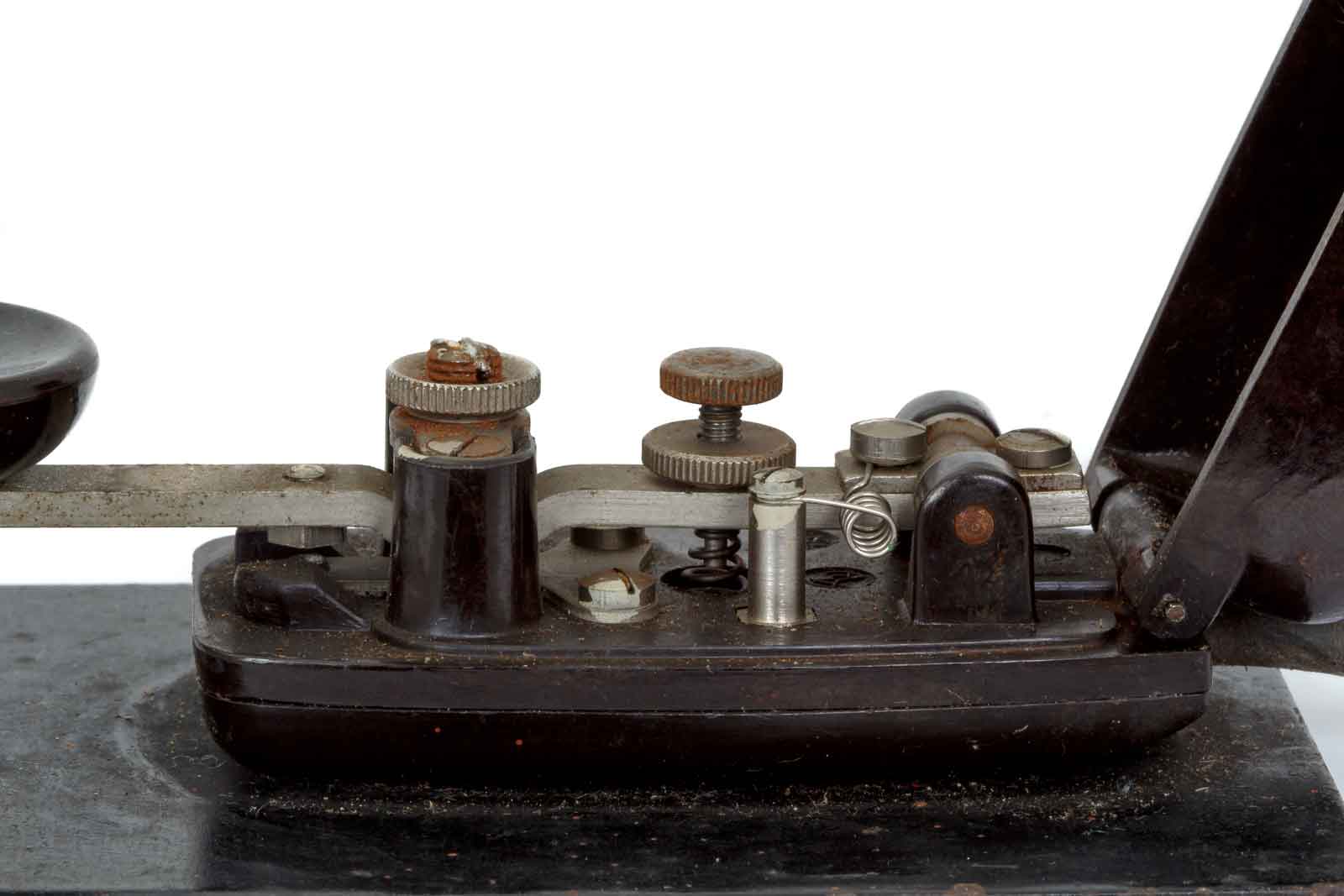

Een blik op de linker zijde. Er wordt dus duidelijk gebruik gemaakt van één maak-kontakt.

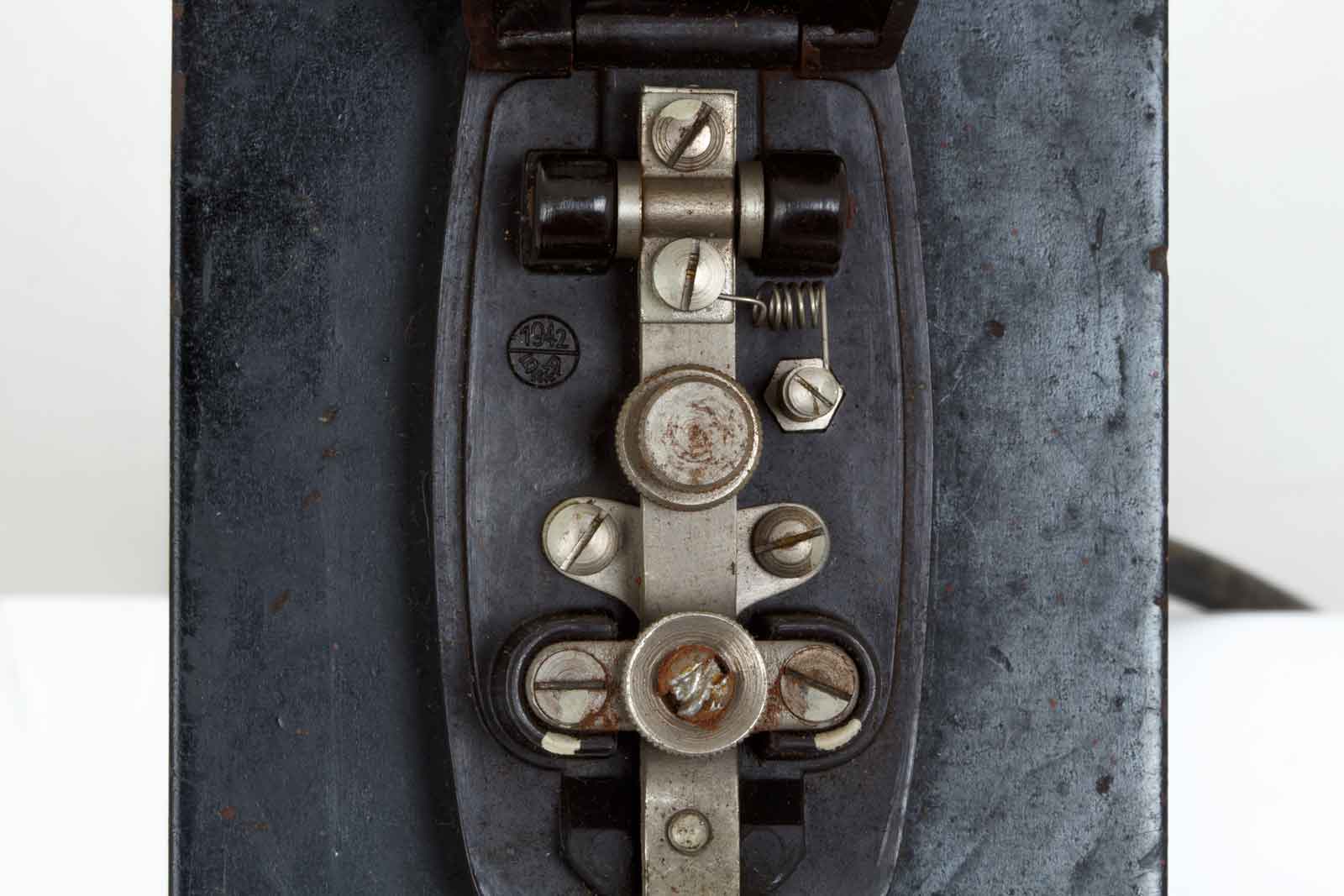

Bovenaanzicht , de hoogte-instellings-schroef heeft een lelijke tinklodder. Nog eens kijken of die er af kan.

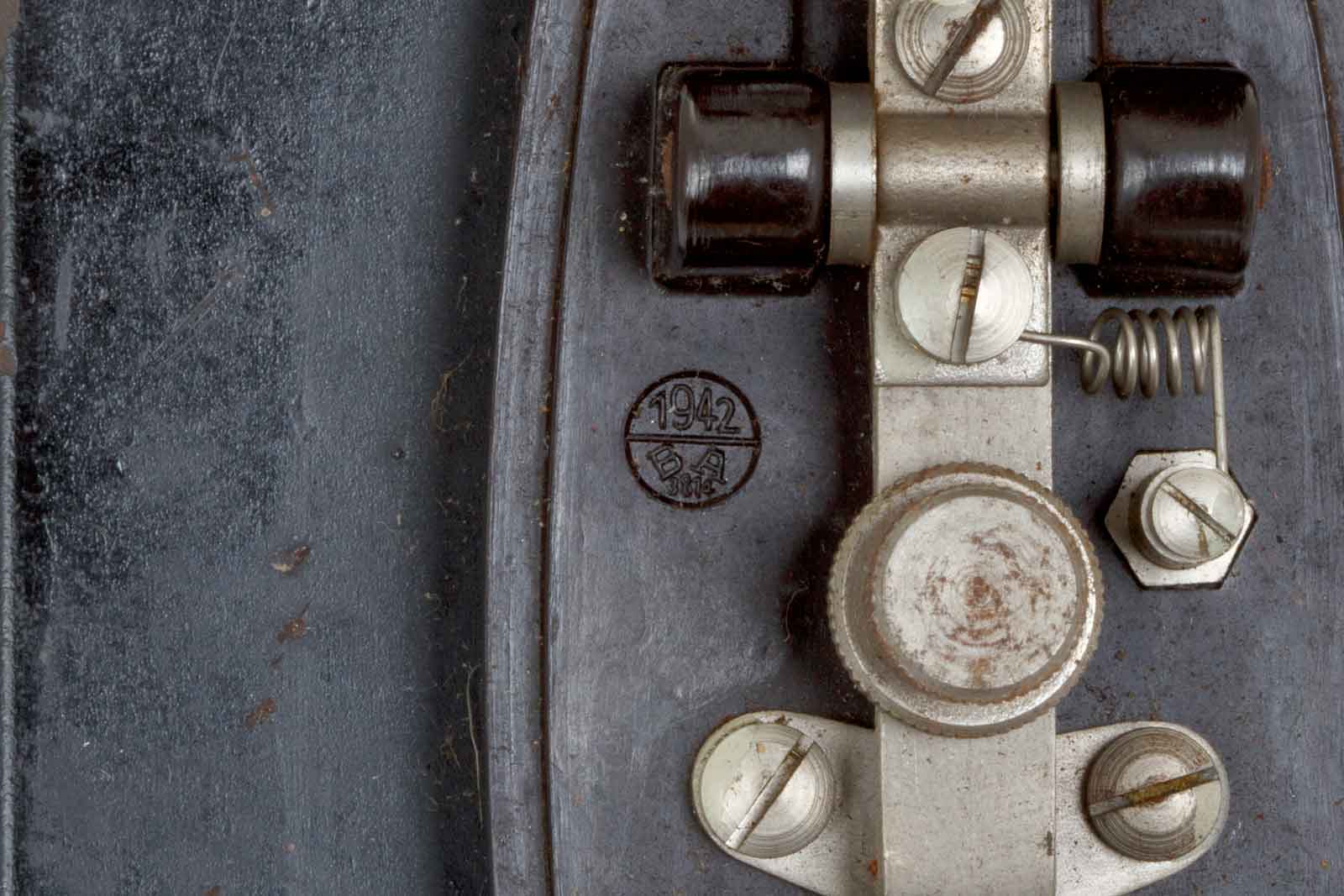

Ordnung muss sein, dus ook een stempel met datum en Bau-Amt of Bau-Art?? Onder BA staat nog iets met 3814, wat dat betekent is nog niet helemaal duidelijk.
