Admiralty Pattern : 7681

Eindelijk een exemplaar van de Engelse Navy. Het is Admiralty Pattern : 7681, een sleutel van na 1946.

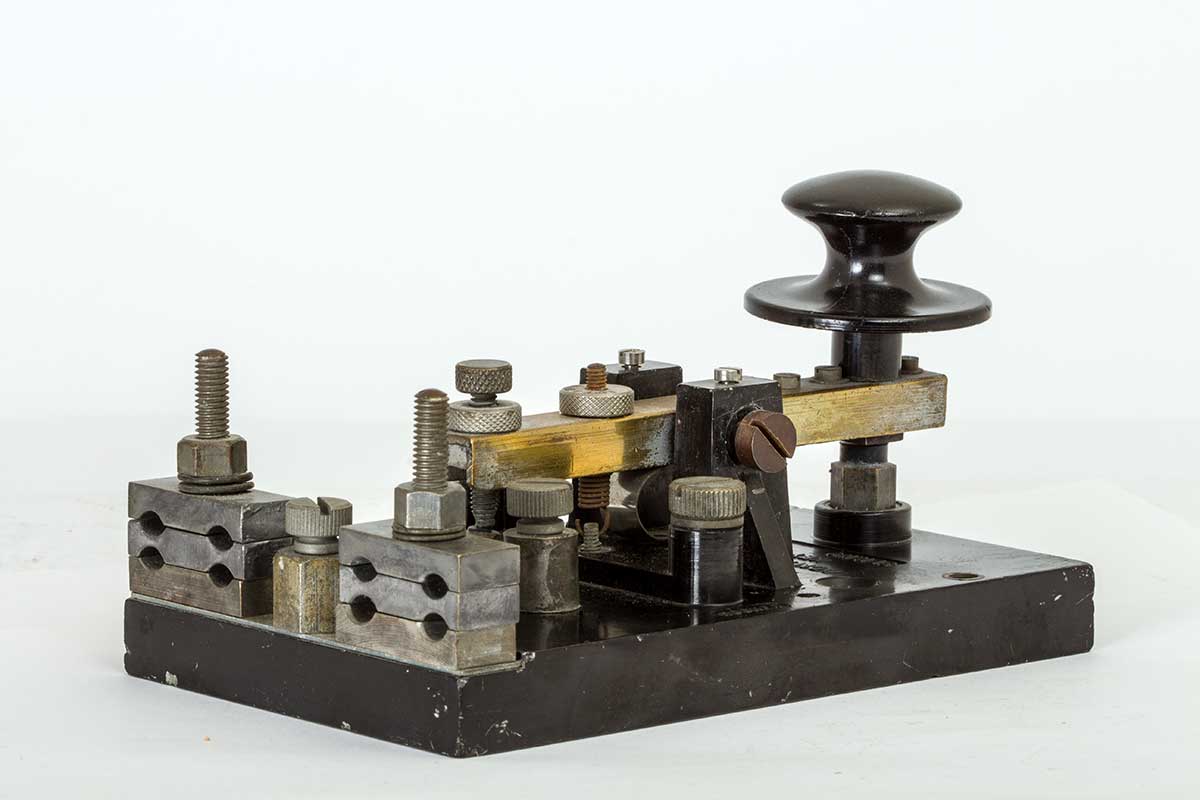

Zo ziet hij er uit in volle omvang, een uiterst degelijk stuk techniek.

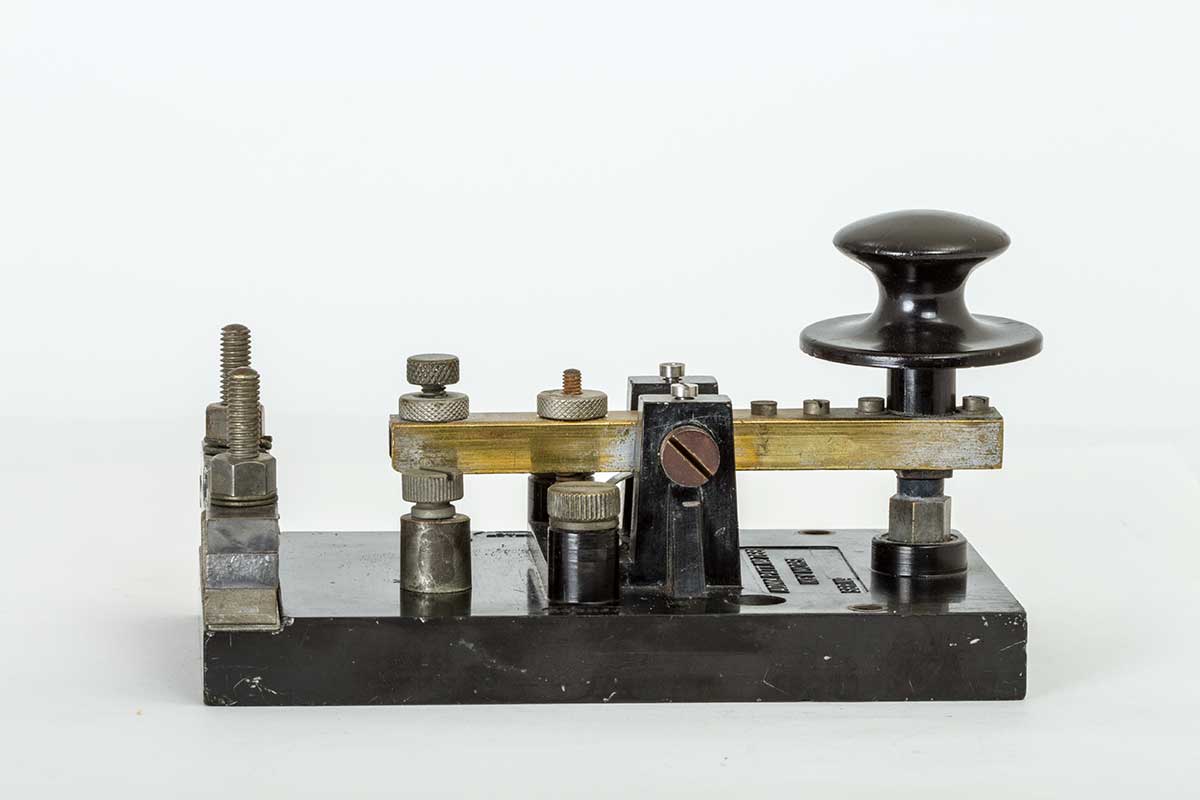

Zijaanzicht van de seinsleutel, de voet is redelijk zwaar, gewicht maakt op een groot slagschip toch niet uit.

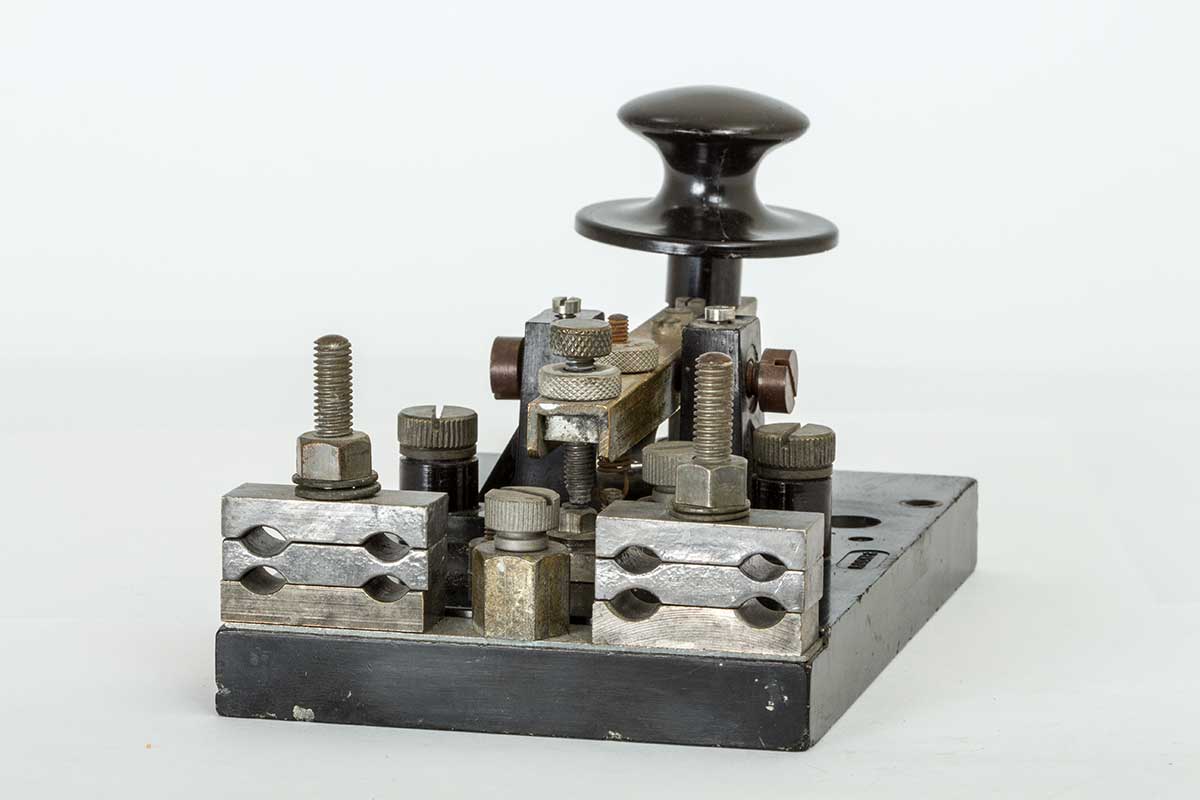

Ik heb mij altijd afgevraagd waar deze grote klemmen voor zijn. Het moet haast iets met aarding te maken hebben, maar het hoe en waarom weet ik niet, Iemand een idee????

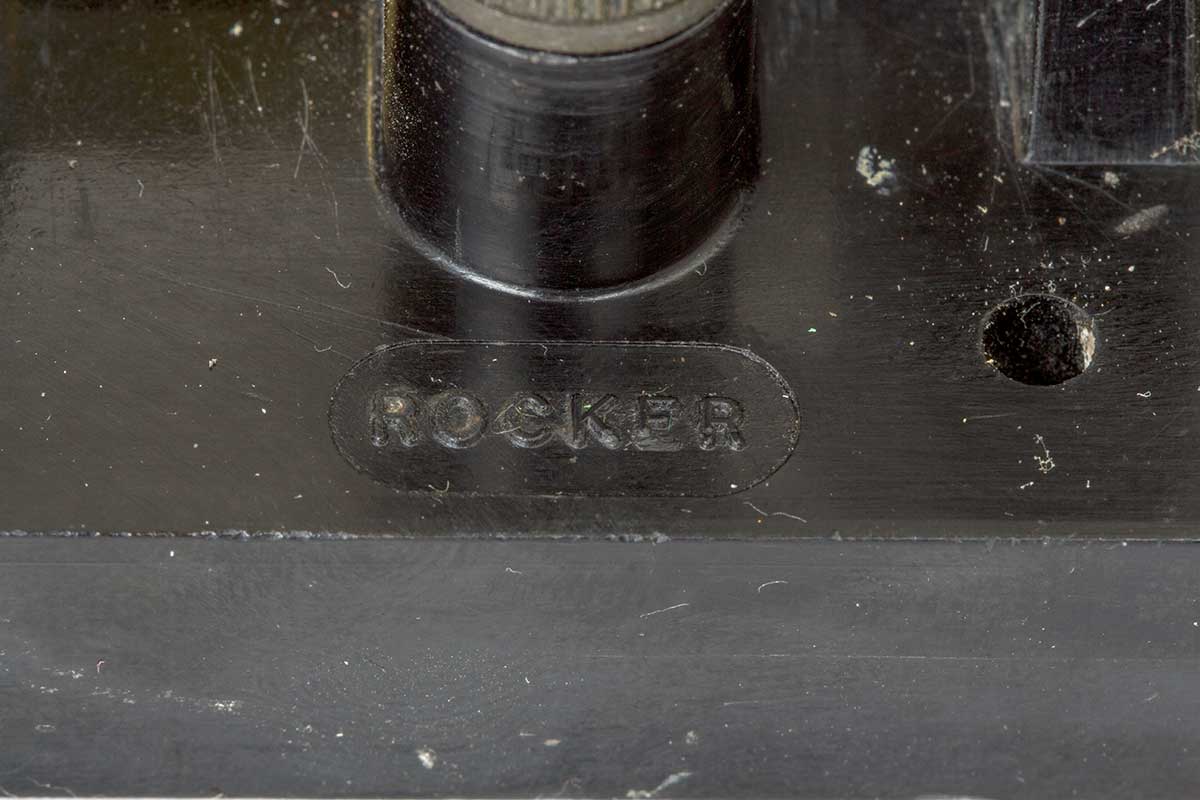

De "Rocker" is de aansluiting van het bewegende deel van de sleutel.

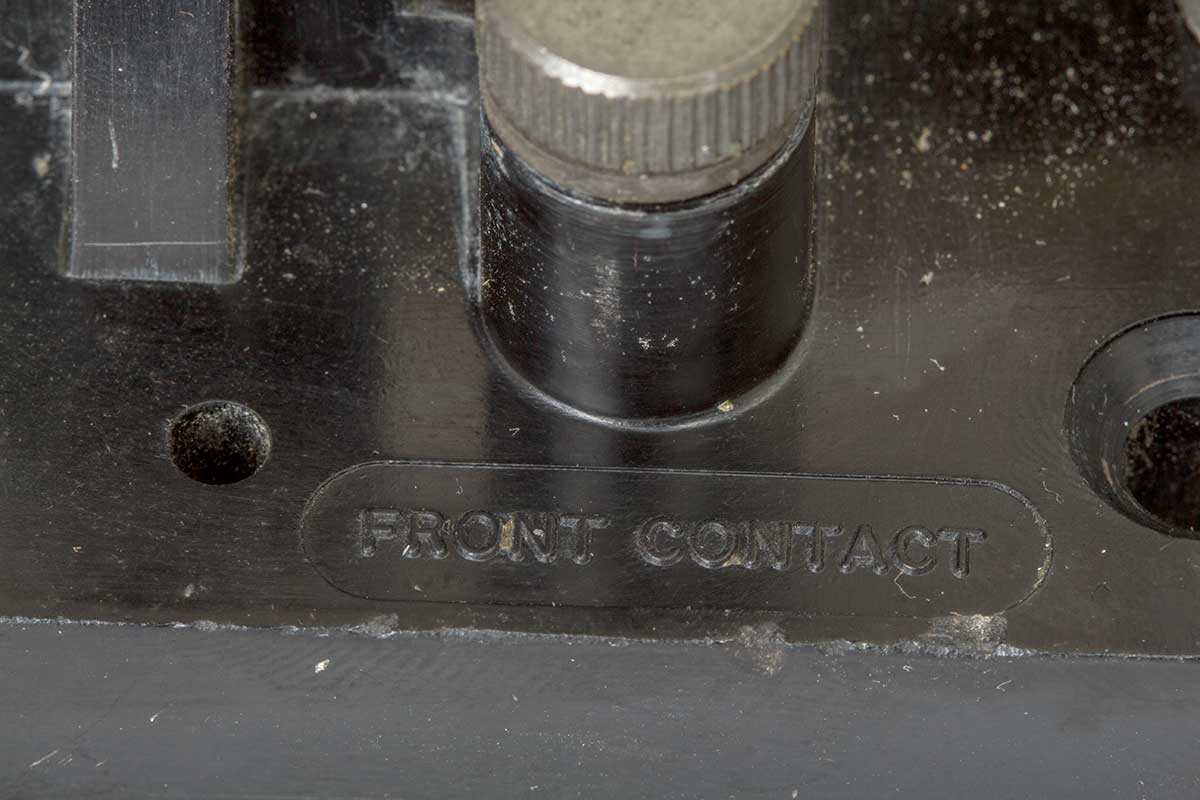

"Front contact" is dus de aansluiting van het contactpunt aan de voorzijde. Deze verbindingen zijn te zien wanneer je de  onderklep van de sleutel schroeft.

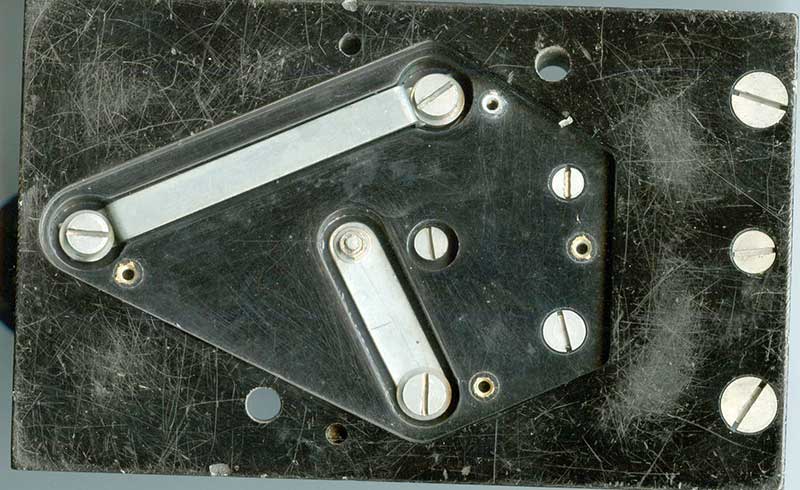

De bedrading van het instrument. De korte strip is van de Rocker en de lange van het Front Contact.

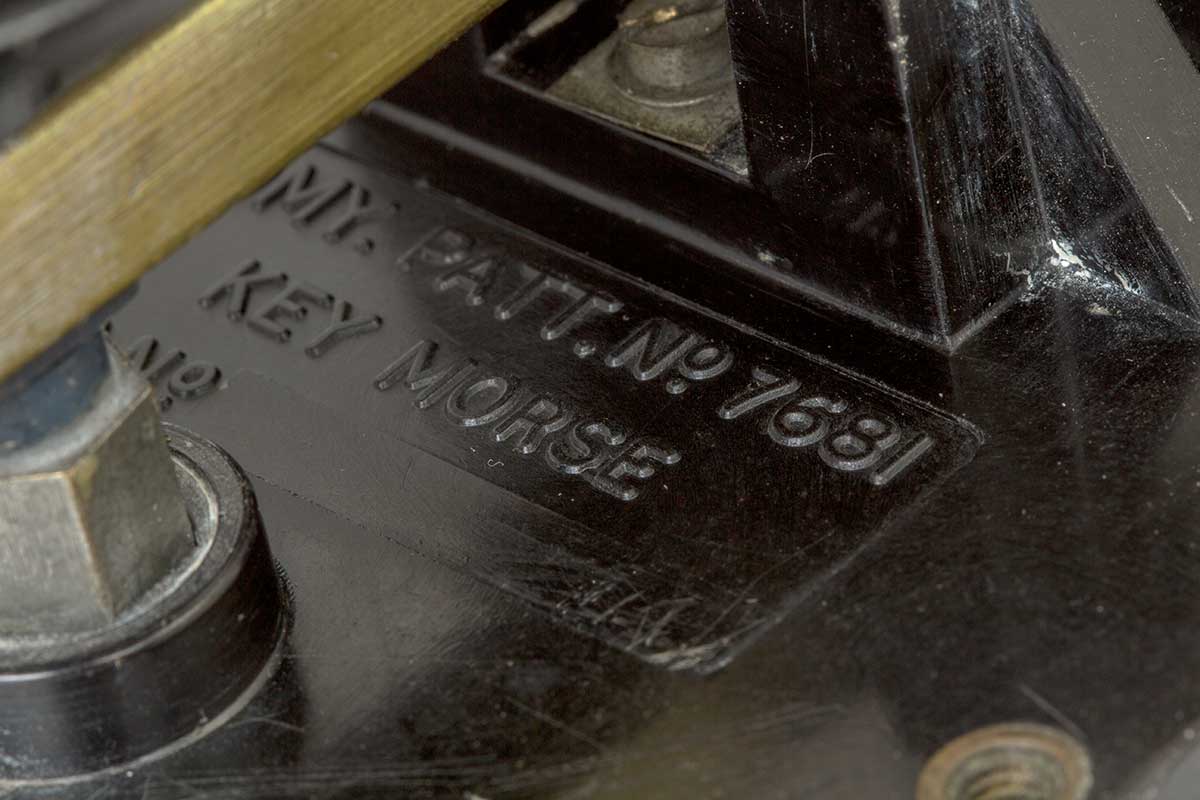

Admy. Pat. No.7681, Key morse .

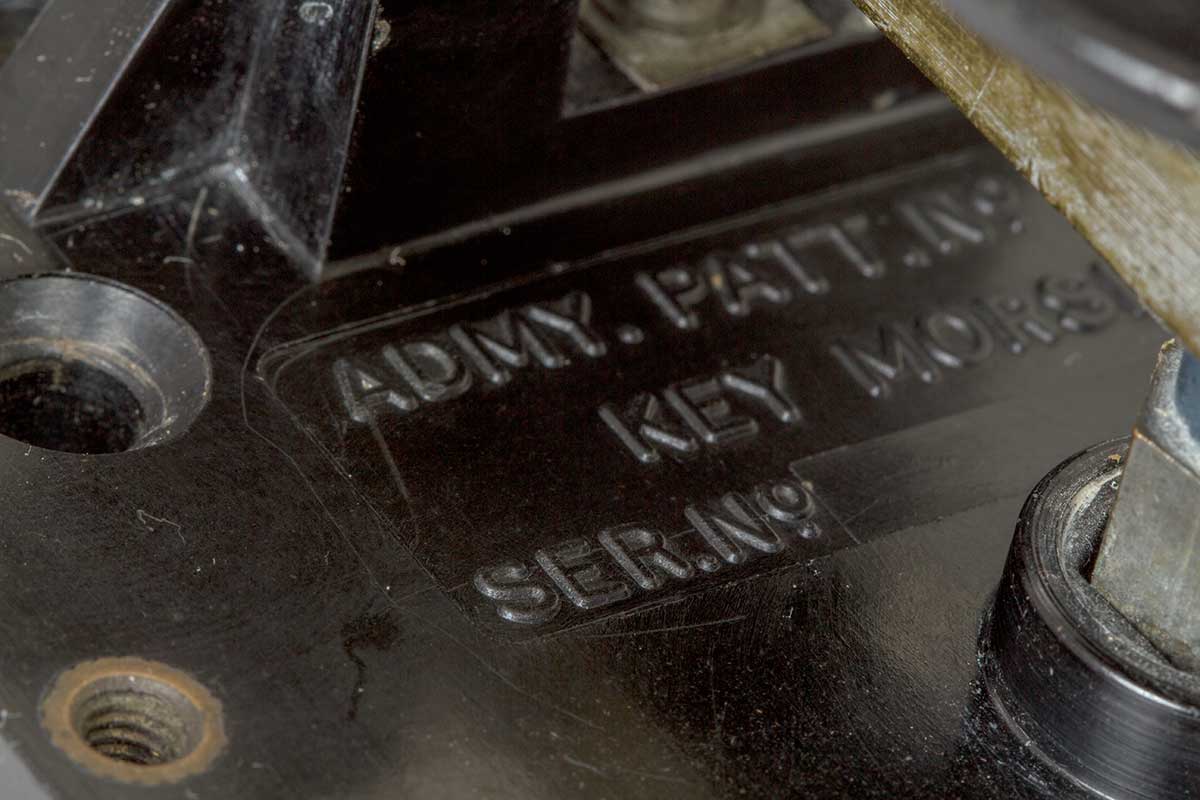

Vreemd is dat het serienummer ontbreekt, het is ook niet weggepoetst.


Dit type sleutel werd door de Nederlandse Koninklijke Marine bij de Rees Mace/Pye 619 CAT gebruikt.

Hier onder een paar afbeeldingen van PA3ECT uit Putten. Onder deze link staat zijn prachtige website: Website van PA3ECT

De Navy-uitvoering die in de jaren vijftig gebruikt werd. (Foto PA3ECT)

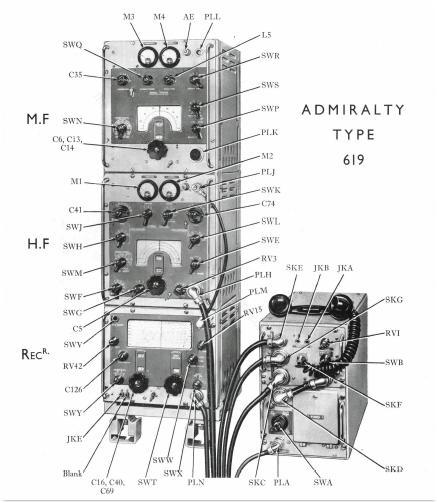

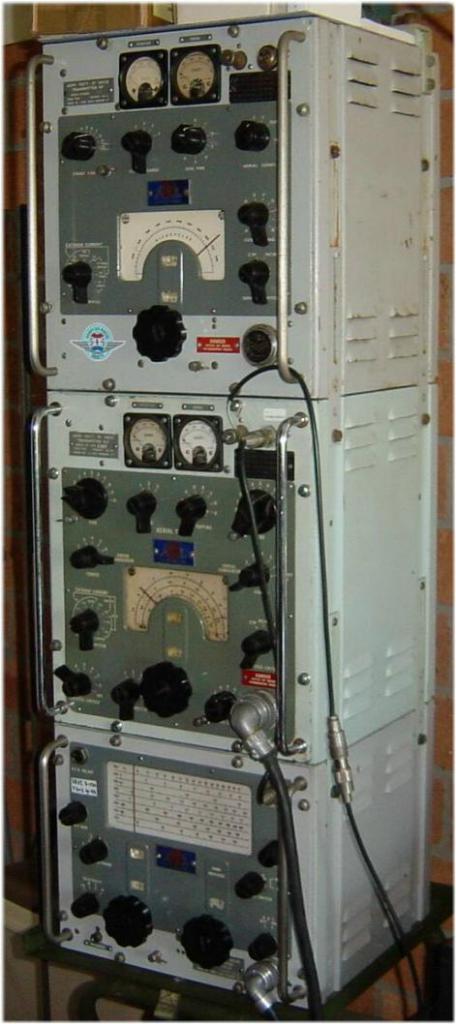

Deze afbeelding toont een combinatie van twee zenders, een MF en een HF met een ontvanger en een voedingsunit met telemike.(Afbeelding PA3ECT)

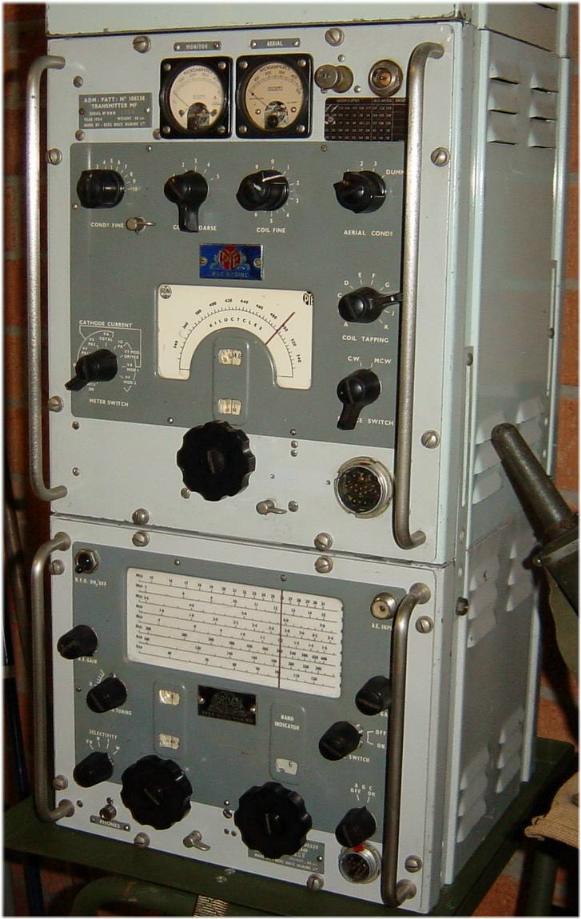

Deze combinatie op de foto, ik heb de indruk dat dit wel een paar kilootjes weegt. (Foto PA3ECT)

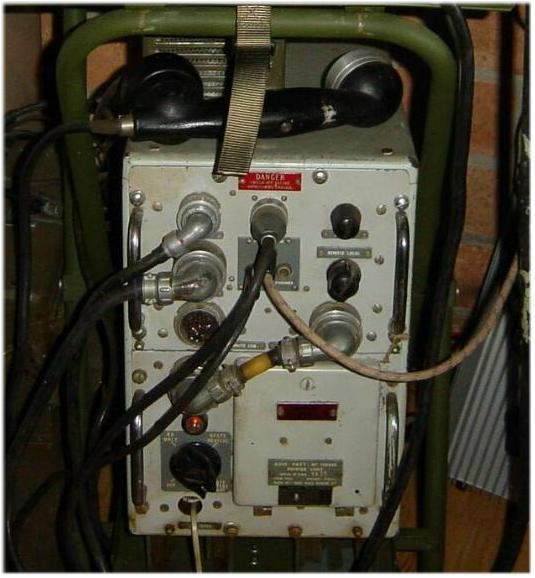

De voedings-unit, ach dat kan er ook nog wel bij.  (Foto PA3ECT).
