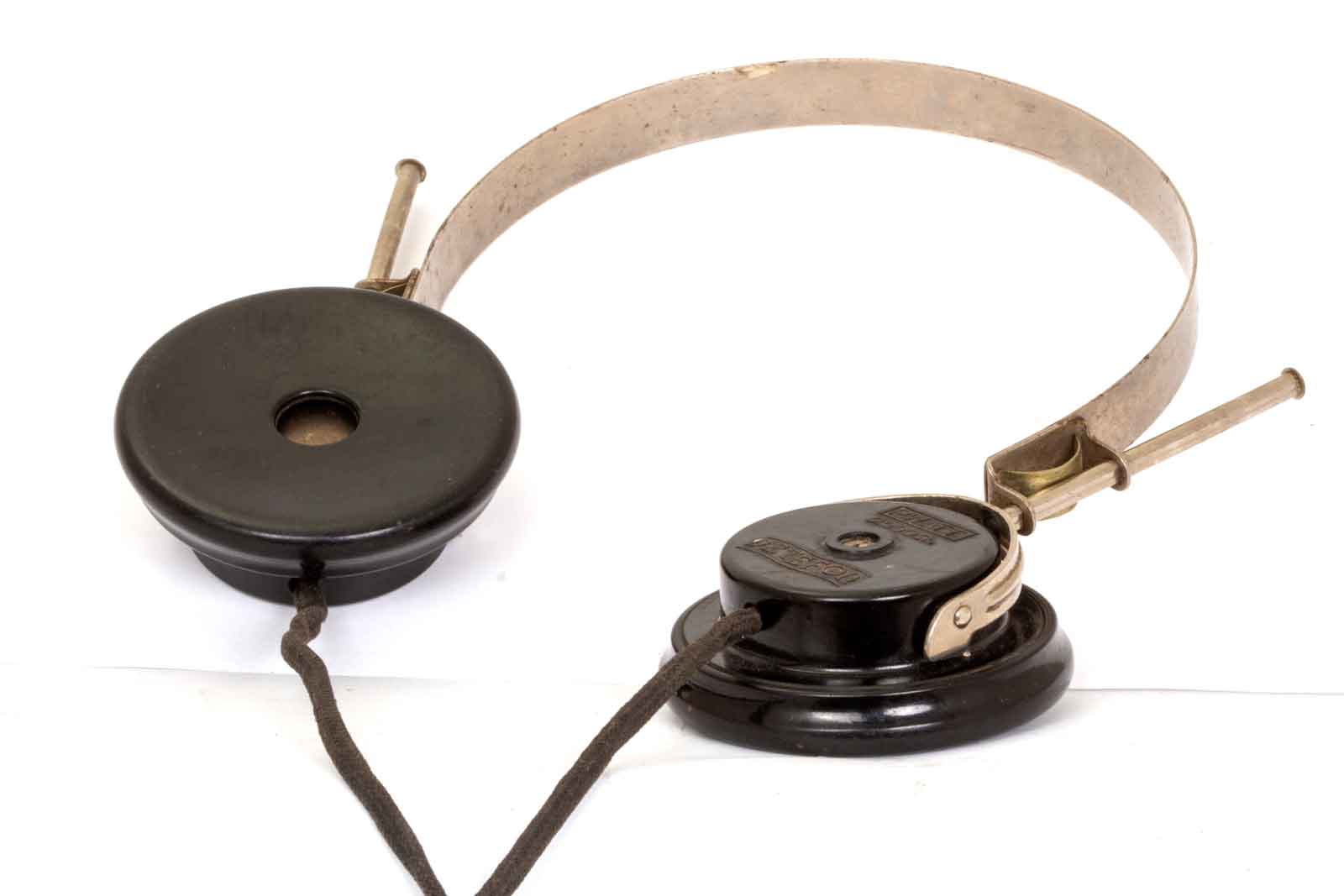

Een Poolse hoofdtelefoon van ca 1930, dus bijna honderd jaar oud

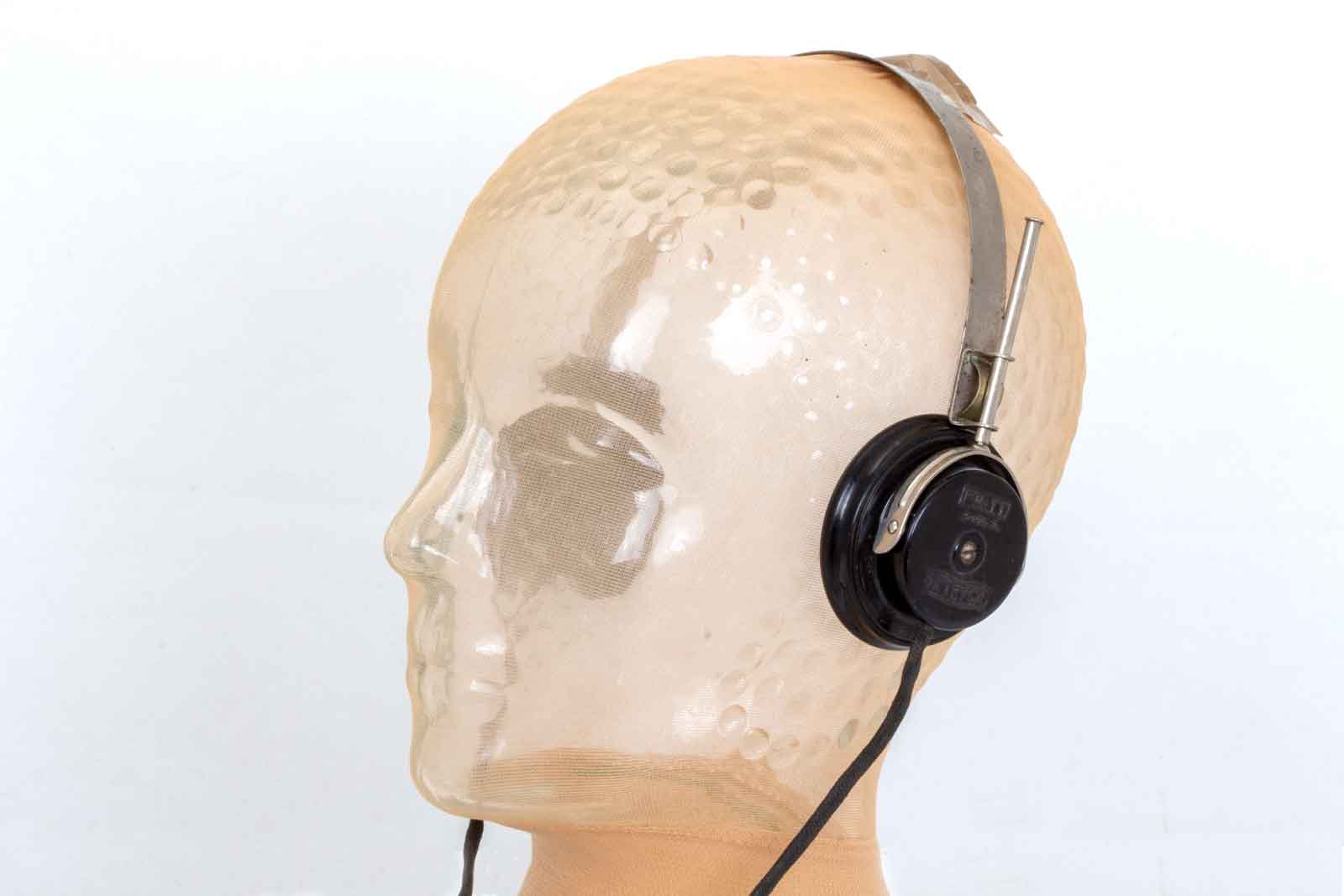

Het glazen hoofd met de nylonkous is wat jonger dan de koptelefoon.
Het geheel rustend en genietend van een verdiend pensioen.

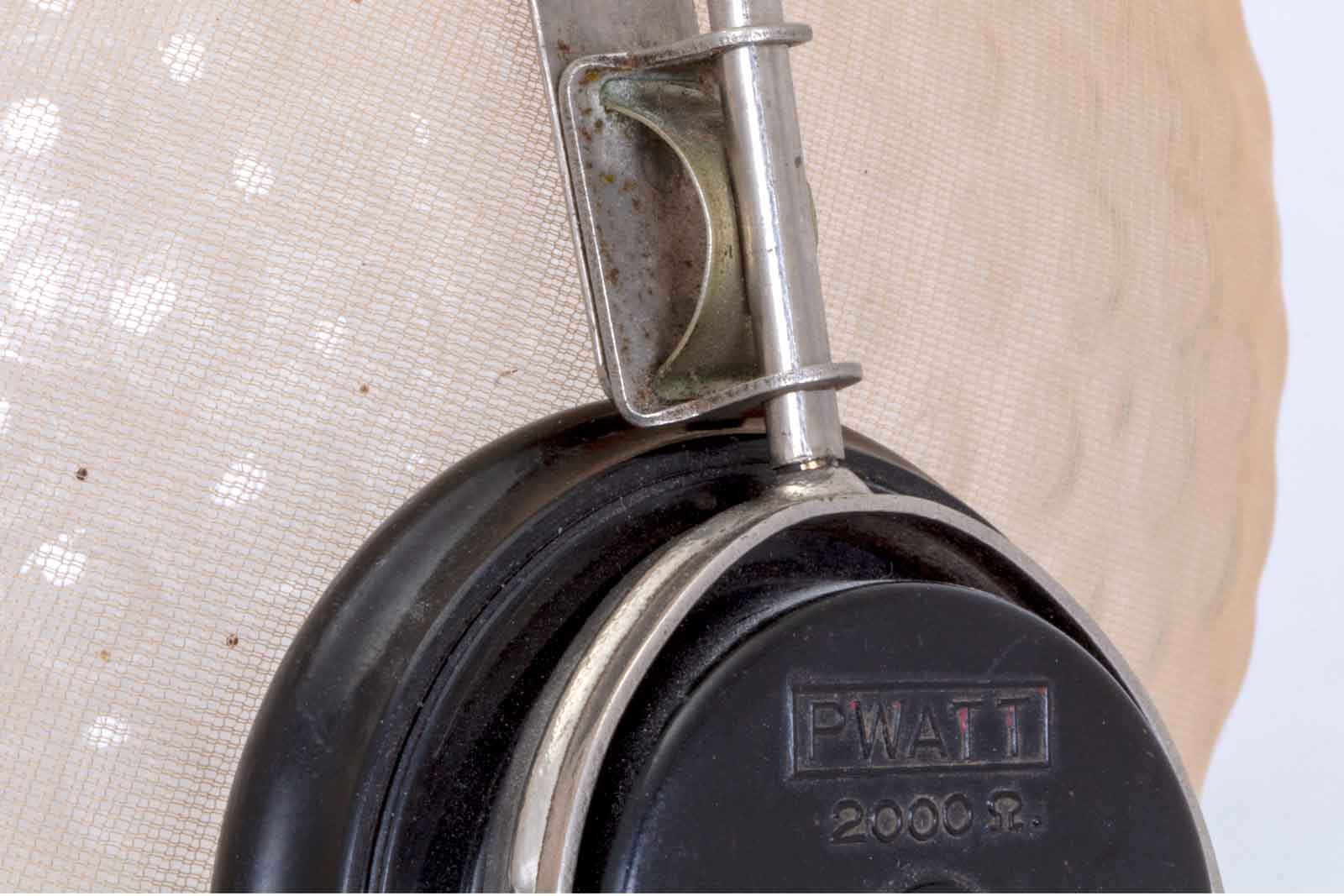

U ziet dat een schelp een impedantie van 2000 Ohm heeft. Op deze foto is goed te zien hoe de rem op de hoogteverstelling werkt.

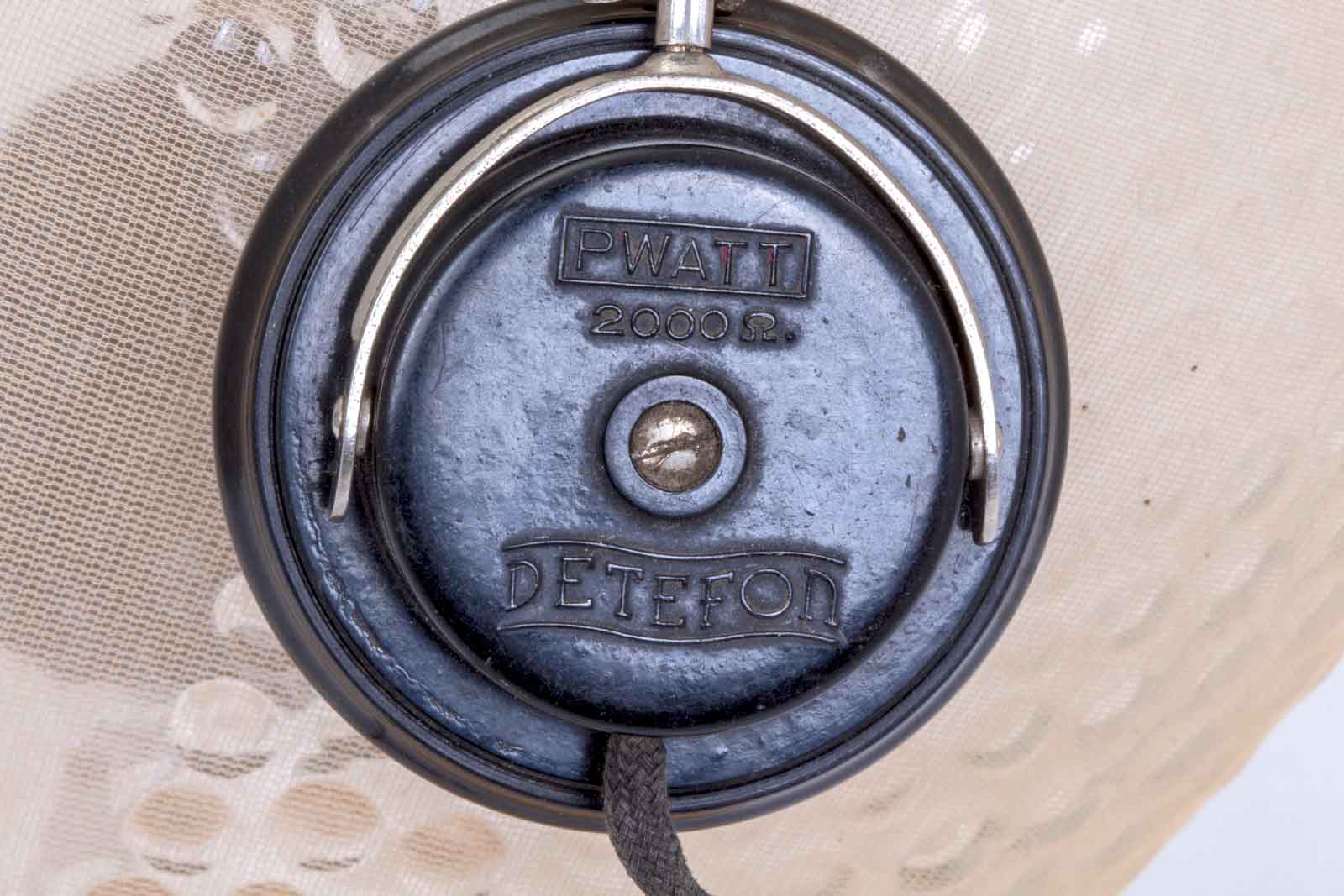

Na heel veel jaren is de toestand van de telefoon nog erg gaaf. De naam van de hoofdtelefoon is waarschijnlijk "PWATT" en hoorde bij producten van DETEFON.

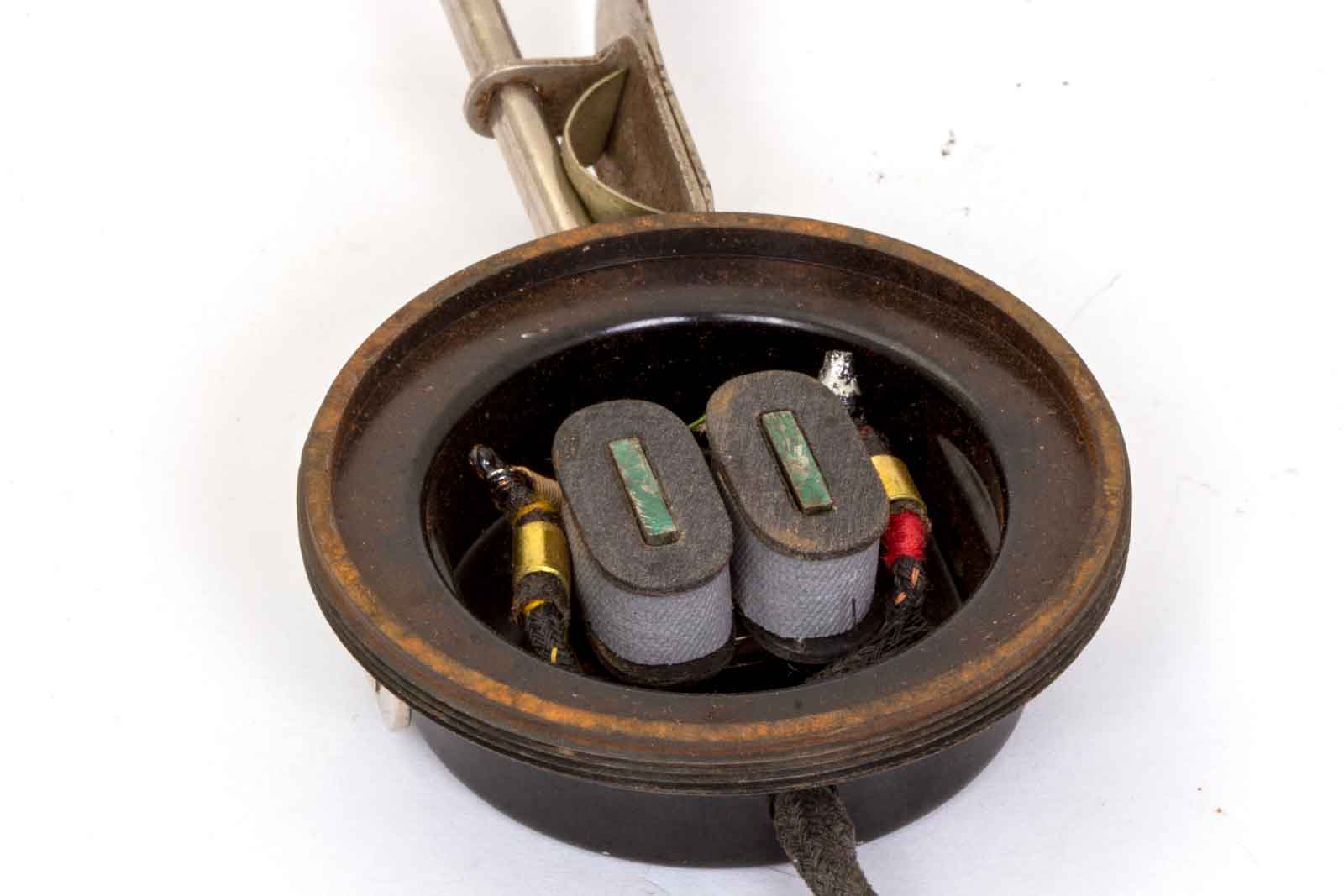

Het inwendige van een schelp.
Hier ziet u een ontvanger genaamd "Detefon", compleet met antenneschakelaar en wat wisselgeld, waarschijnlijk Zlotys. Waarschijnlijk is de linker kaart een soort luistergeldkaart die vroeger ook in Nederland gebruikelijk was. We hebben ook nog vrij lang kijk-en luistergeld betaald.
De ontvanger werd door de firma Panstowowa Wytorma Lacznosci (PWL) in Warsawa gemaakt.

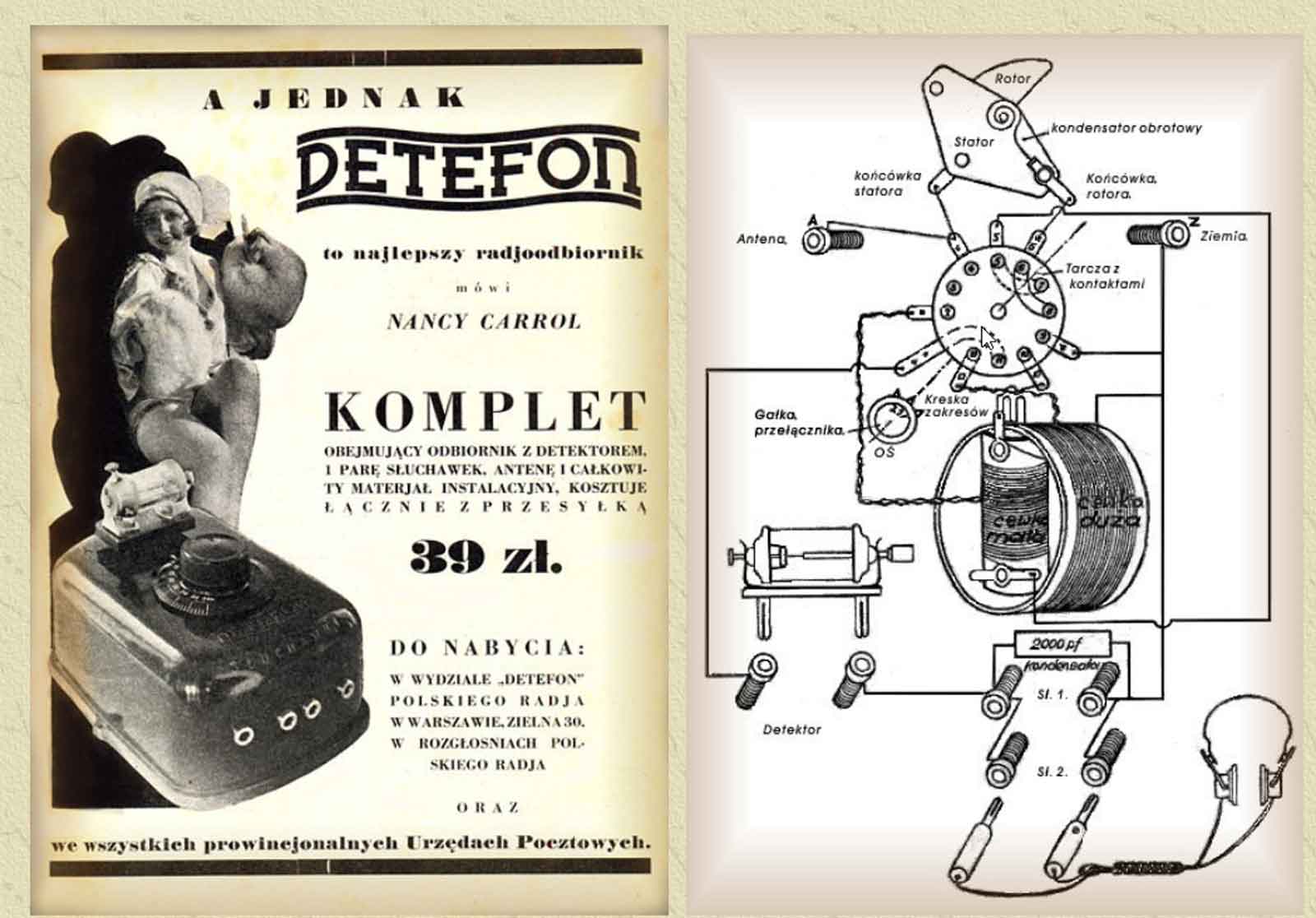

Voor de zelfbouwers onder ons, de bouwtekening.

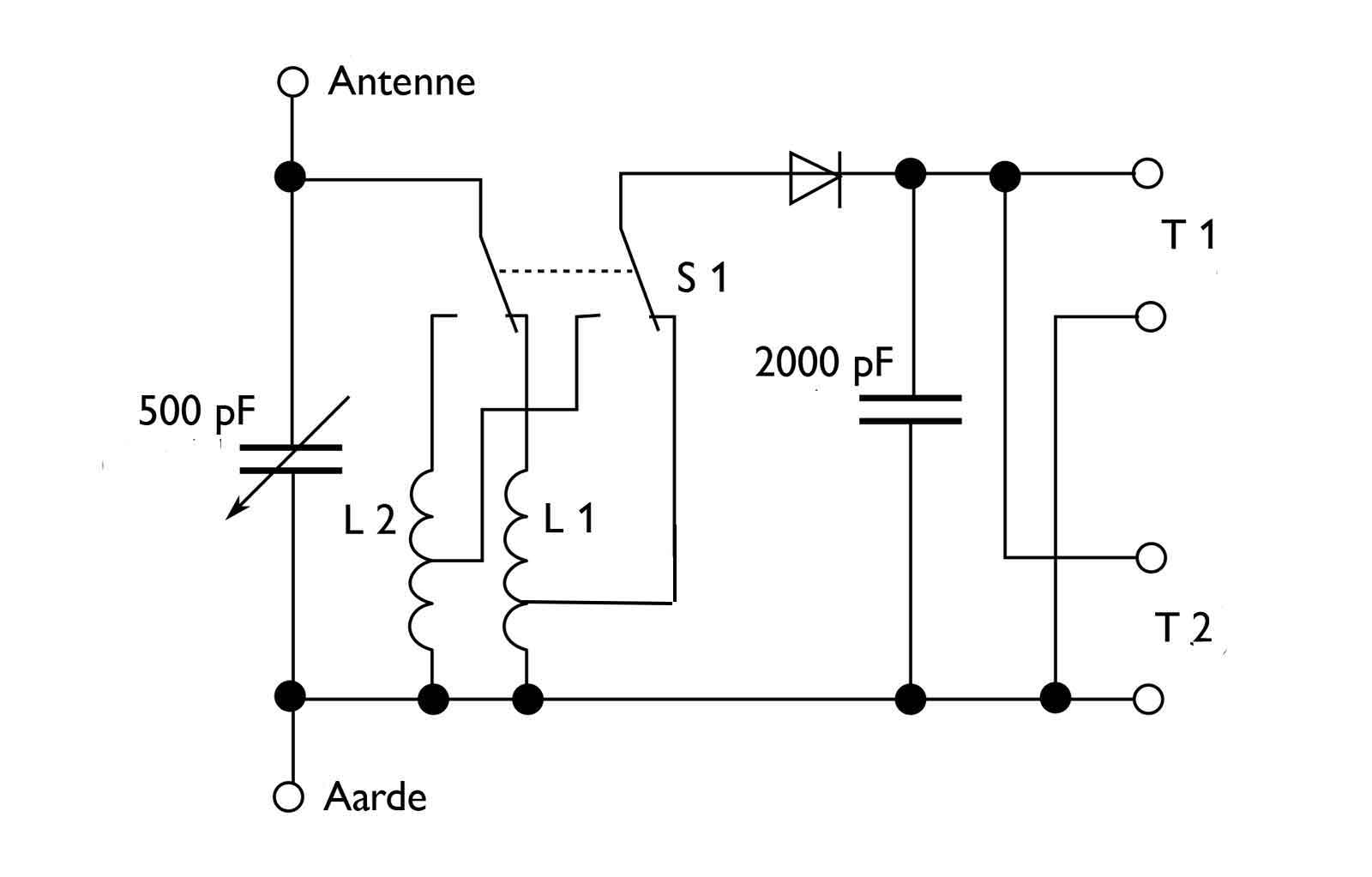

.Het schema van de twee banden ontvanger. Band 1 : 280 - 400 meter en band 2 : 400 - 700 meter.

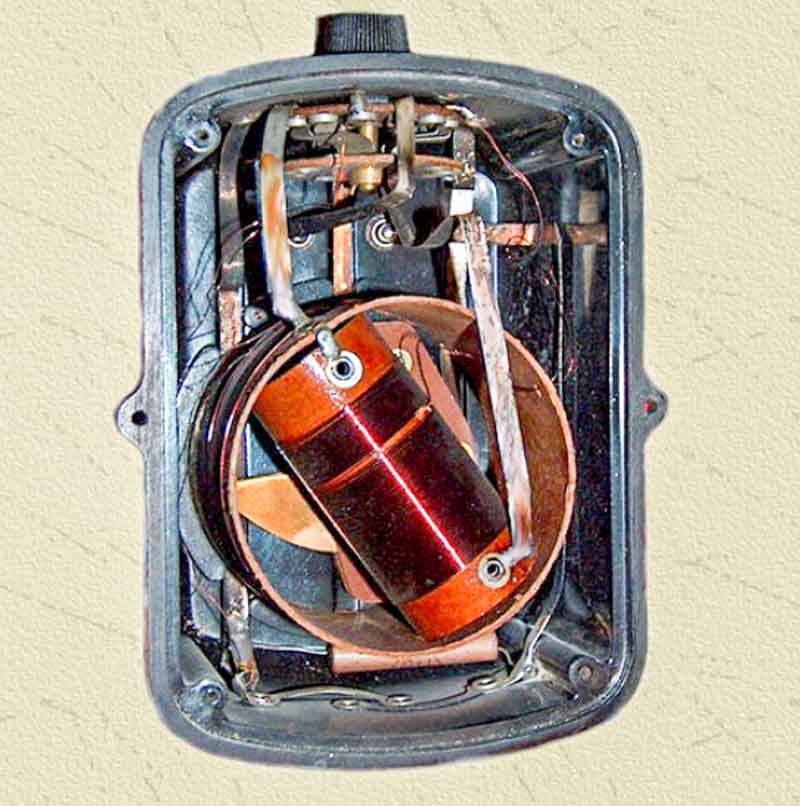

En zo ziet het binnenwerk van zo'n kristalontvanger er uit. De kleinere spoel in de grote is die voor 280-400 meter en de grote is voor 400-700 meter. Door dat de beide spoelen haaks op elkaar staan beinvloeden ze elkaar niet.
De kleine spoel, bereik 280-400 meter, heeft een diameter van 30 mm en een lengte van 60 mm, het aantal windingen is 100 + 40, dia. 0,25 .en heeft een zelfinductie van ca. 300 microH.
De grote spoel, bereik 400-700 meter, diameter 70 mm, lengte 52 mm en het aantal windingen bedraagt 45 + 45, dia. 0,3. Zelfinductie ca. 600 microH.
De drie bovenstaande afbeeldingen komen uit de verzameling van Historia radia w Polsce en wel van de deze bladzijde
