Iemand had nog een oude TV voor mij. Nu ben ik geen TV-verzamelaar, maar dit was toch wel een leuk ding. Het apparaat werd in 1970 uitgebracht ter viering van het honderdste geboortejaar van Vladimir Lenin, vanwaar de de naam VL-100. U raadt het al, het is een product gemaakt in de USSR, in een tijd dat de koude oorlog nog volop bezig was.
Het ding zag er niet uit na de vele jaren van rust op een zolder. Dus eerst even een lapje er over en zie daar het glanzend resultaat.

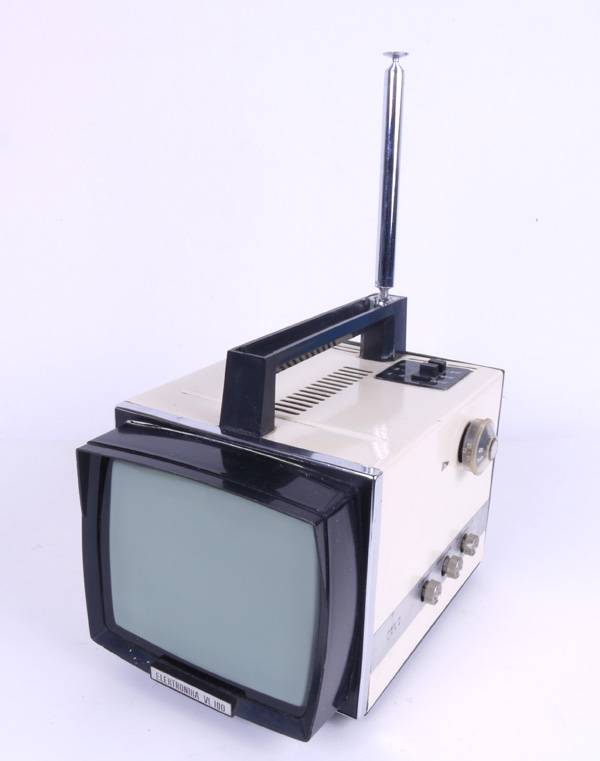

Een wit gelakt kastje met een handgreep waarin ook de telescoopantenne in wordt opgeborgen. In Duitsland werd de TV "Das Bügeleisen" genoemd en inderdaad het lijkt wel op een strijkijzer.

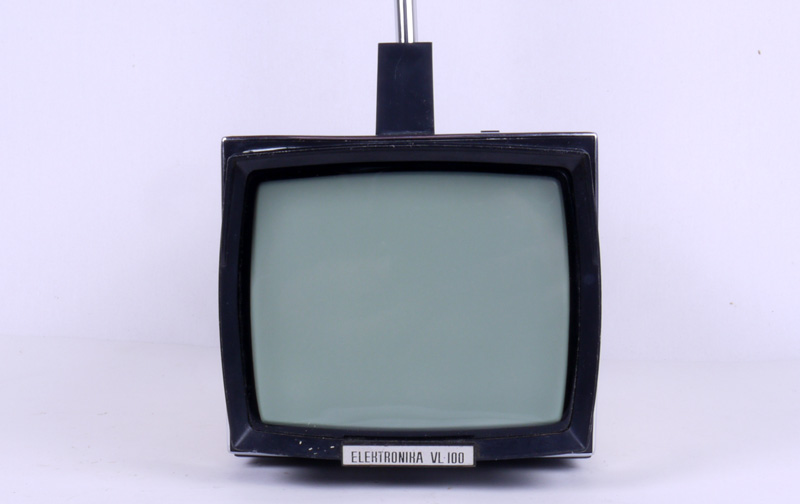

De volledige naam "ELEKTRONIKA VL-100" , gemaakt in Chmelnickij "Kation" Works of Poltava Works, één van de Moskouse TV fabrieken.

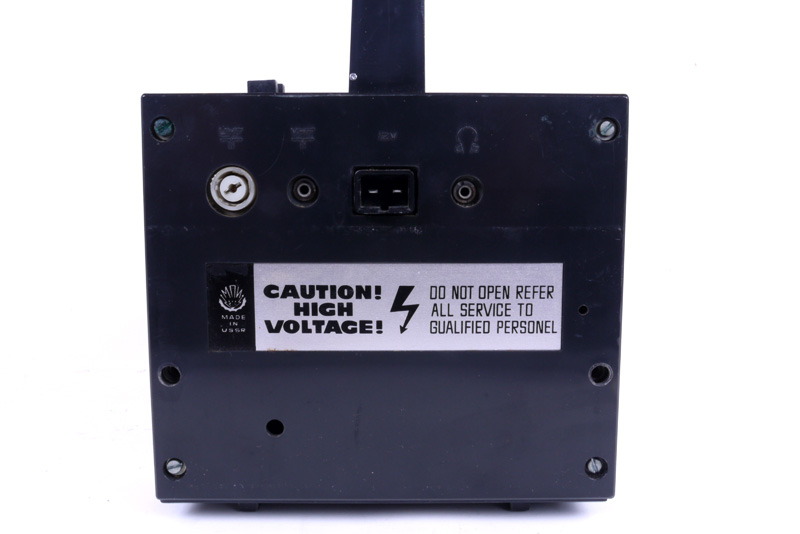

De achterkant met een waarschuwing, aanraking van hoogspanning in Rusland is net zo pijnlijk als bij ons.

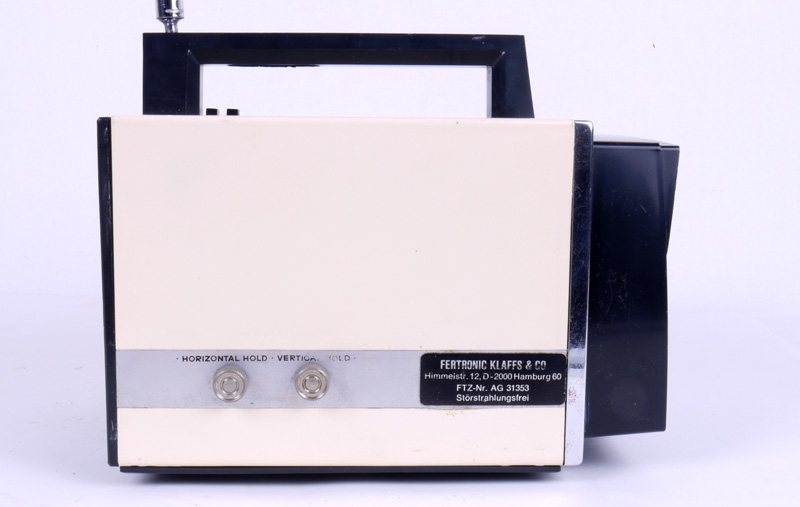

De linker kant met de sticker van de Duitse vertegenwoordiger Fertronic Klaffs & Co in Hamburg.

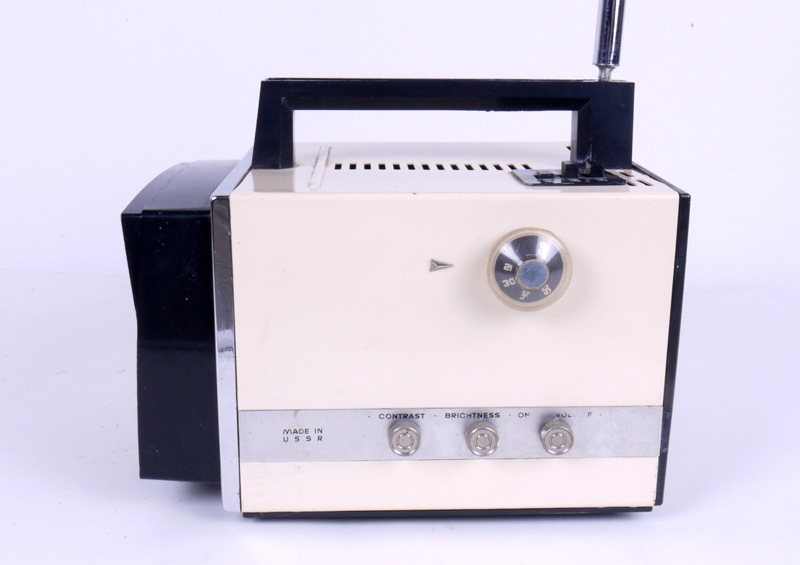

De rechter zijde met kanalenkiezer, contrast-, helderheid- en volume-knopjes.

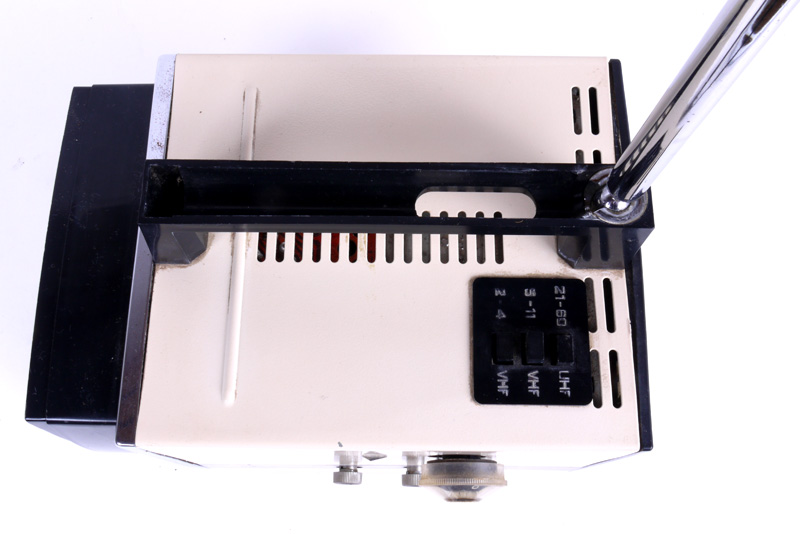

De drukknoppen voor de drie bereiken van de televisie.

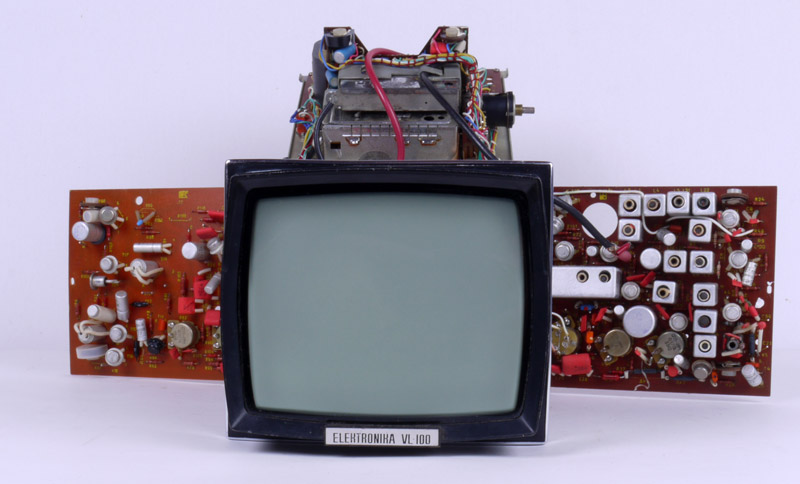

Alle printplaten kunnen op ingenieuze wijze uitgeklapt worden, waardoor het apparaat redelijk servicevriendelijk is, misschien wel een noodzakelijk kwaad bij de Russische kwaliteitsartikelen. Maar dat is meer een vooroordeel van mij.

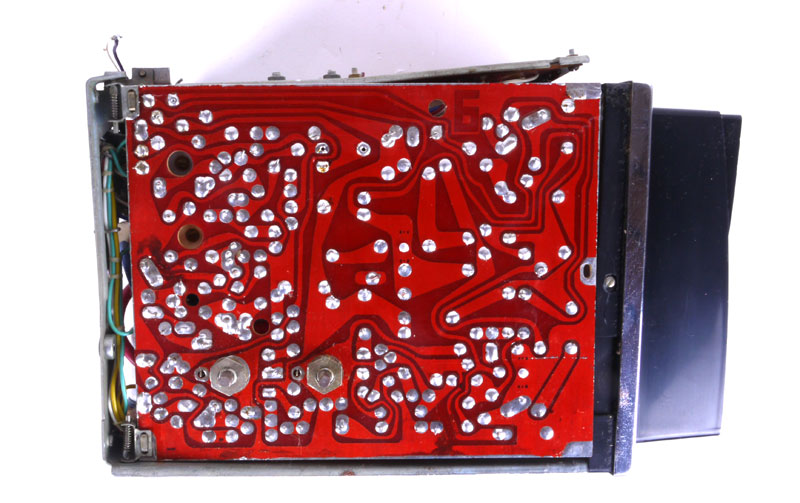

De print voor horizontale- en vertikale versterker.

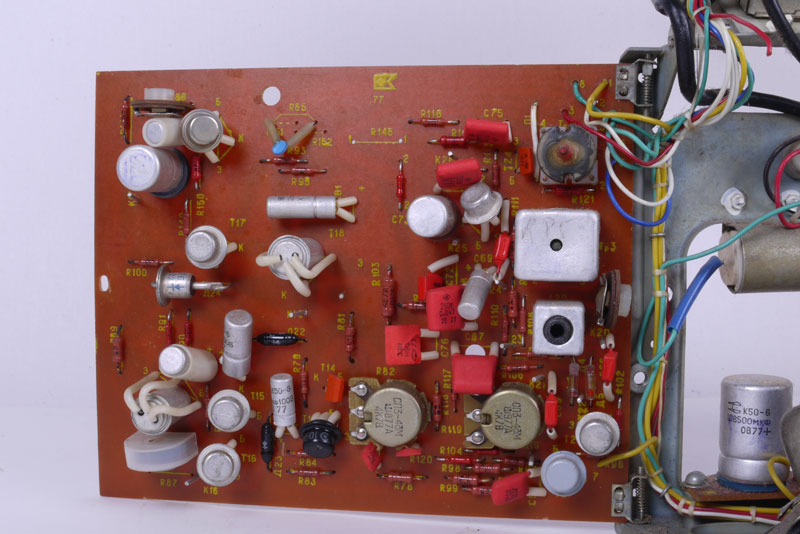

Dit is de componentenkant van de versterkers.

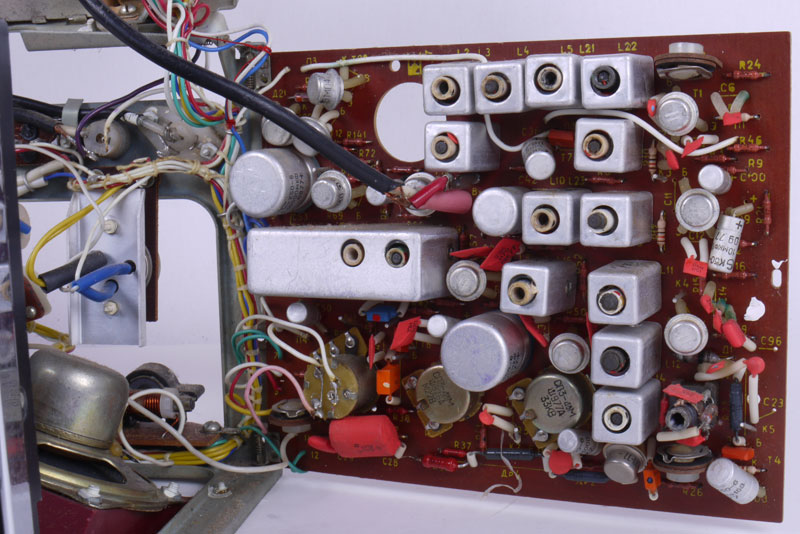

De middenfrequent- en video-versterker.

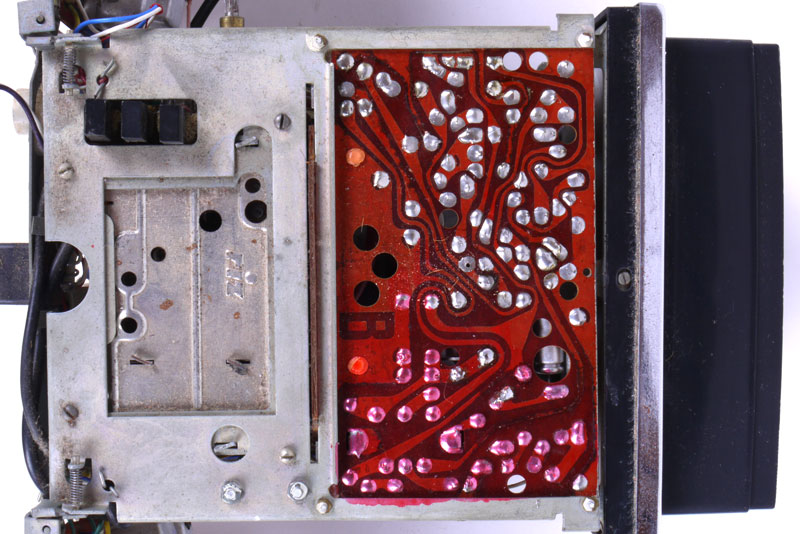

De bovenkant met de kanalenkiezer.

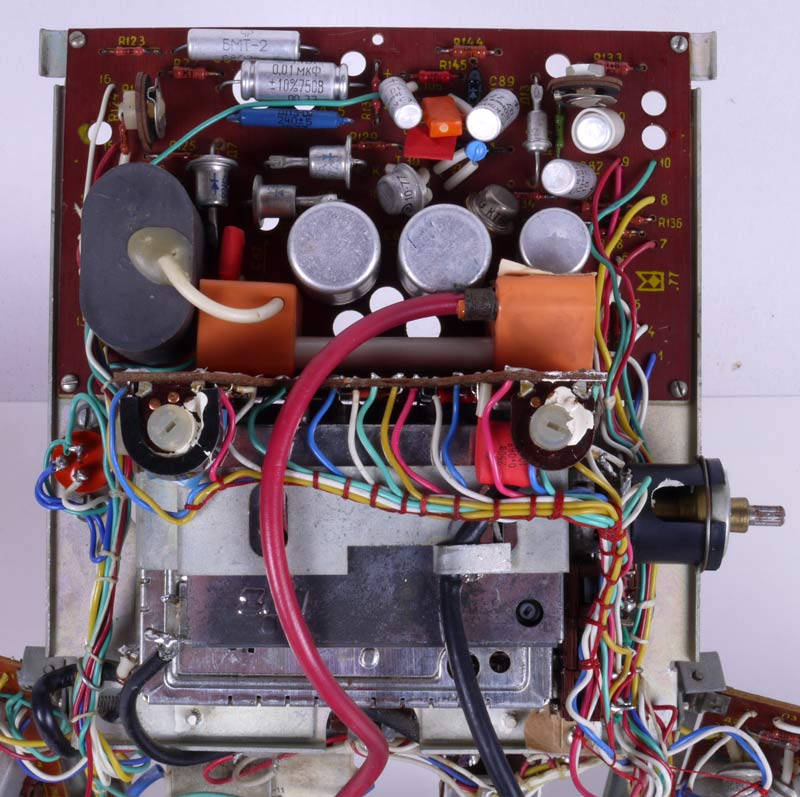

Onder in het beeld, de kanalenkiezer en boven het hoogspanningsgedeelte.

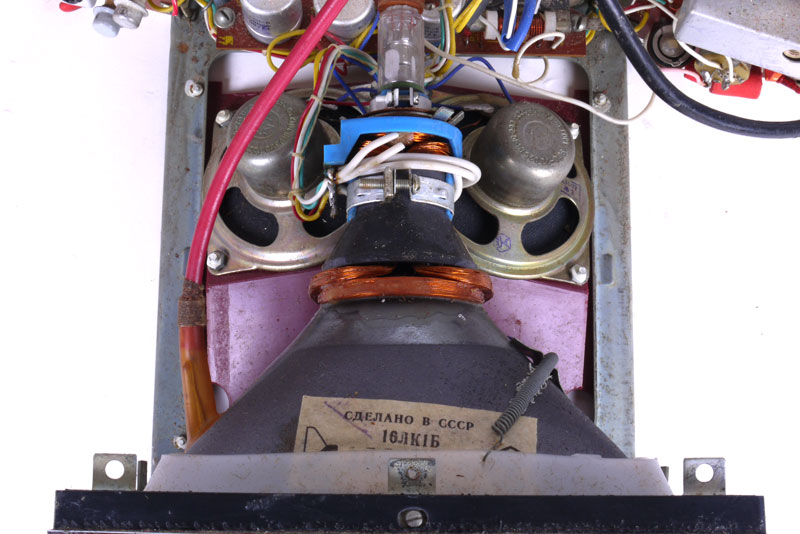

Een blik op de beeldbuis en de twee luidsprekers.

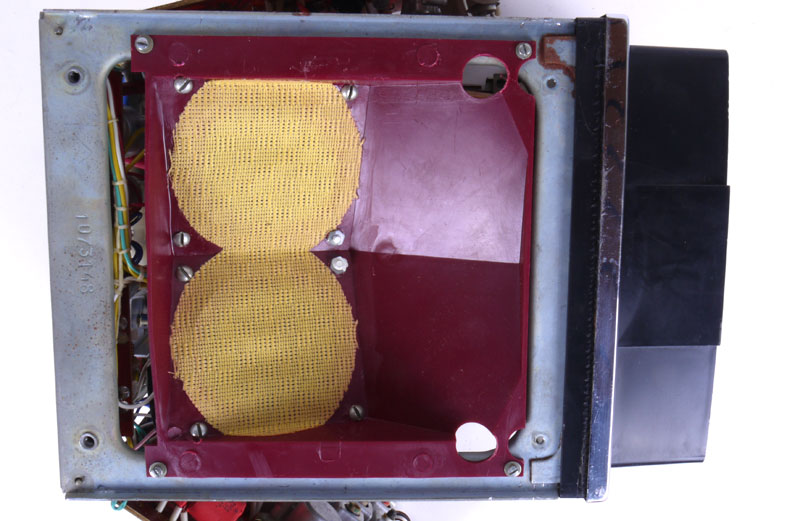

De onderkant met de speakers in een soort galmkastje.

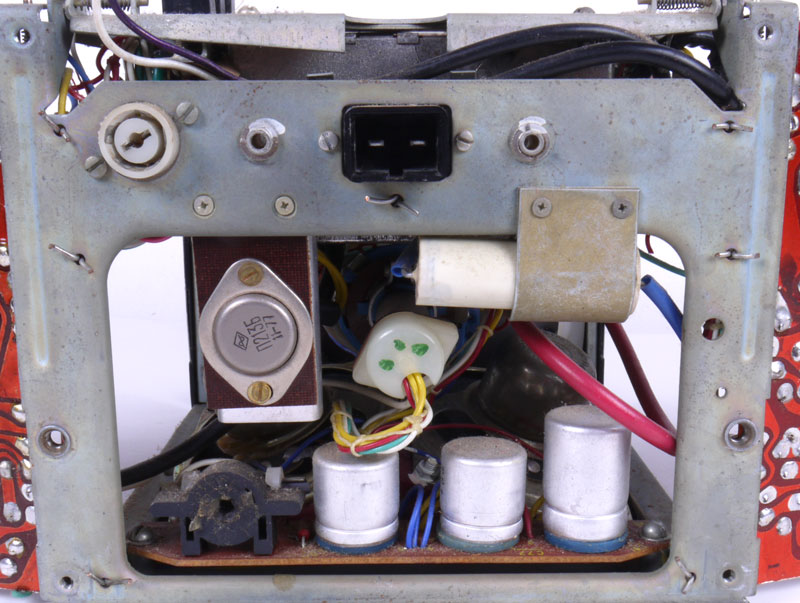

Een gedeelte van de voeding en de aansluiting van de beeldbuis.

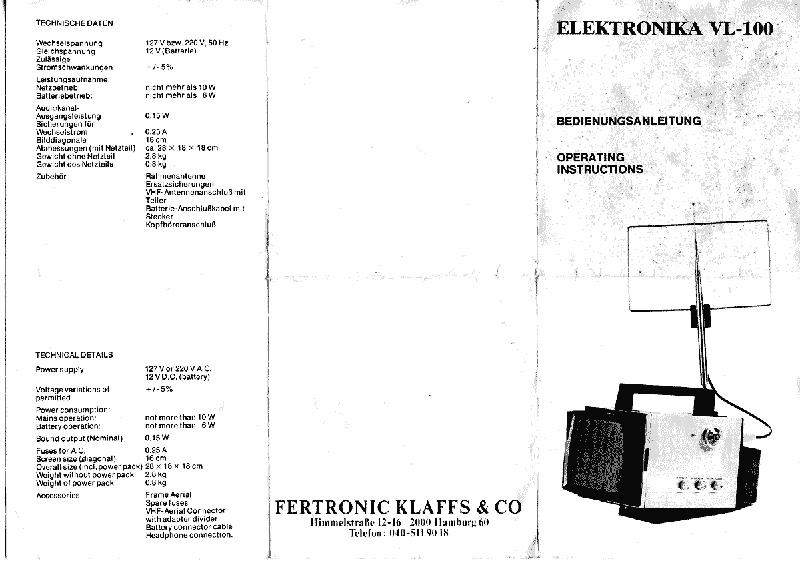

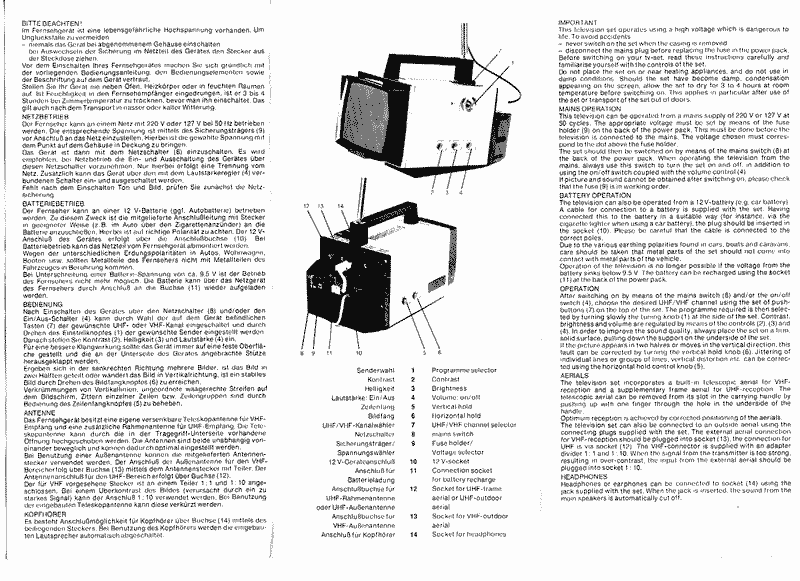

Hier onder de folder van de firma Fertronic Klaffs: Door op de beelden te klikken wordt een beter leesbaar geheel verkregen.

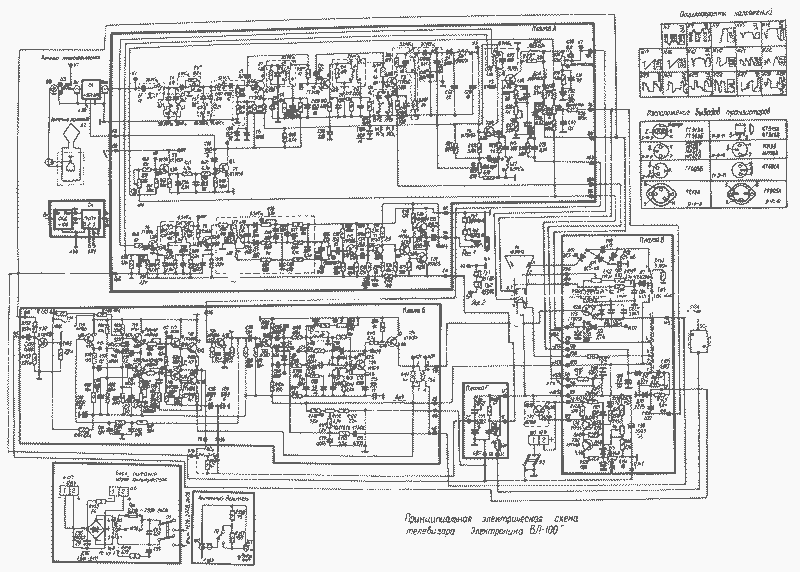

En dan nog het schema:
