Precisie-oscillator 1300 Hz met transistoren

Om de zoveel tijd moet je weer eens opruimen, voor mij betekent dat gewoon verschuiven. Weg gooien kan altijd nog. Dan kom je soms vreemde zaken tegen, hoe kom je er aan????? Zo ook met dit geval, een soort integrated-circuit-blokje met een kristal, dat volgens meldingen op internet heel nauwkeurig oscilleert.

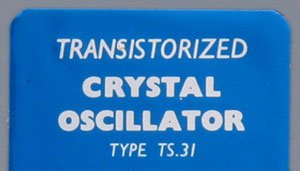

Een TS.31 dus. Het ding is zo geheim of onbekend, dat er bijna niets over is te vinden.

Ook de firma is bekend, maar daar levert zoekwerk ook weinig op.

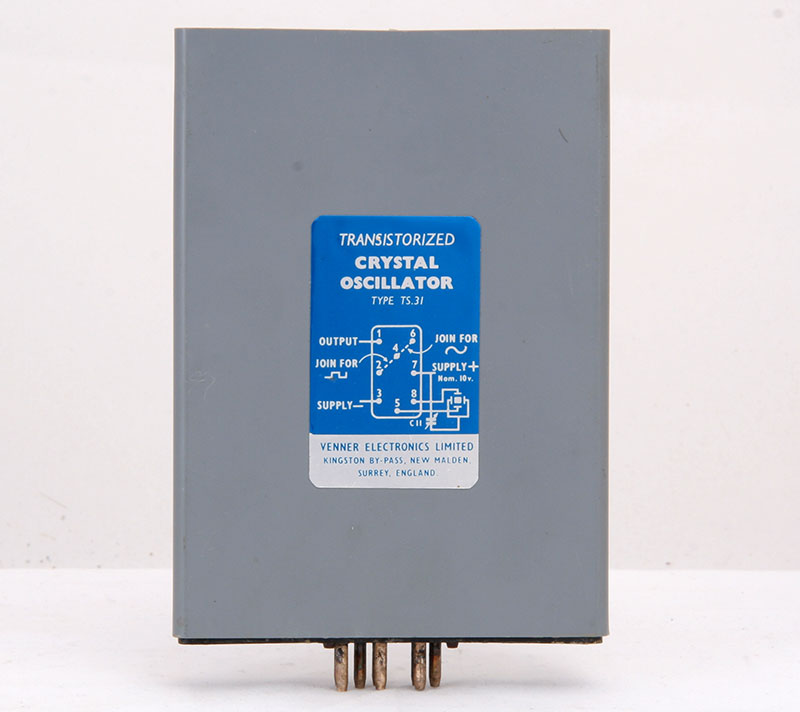

Zo ziet het complete moduul er uit. Een PVC-behuizing met een acht-polige stekker.

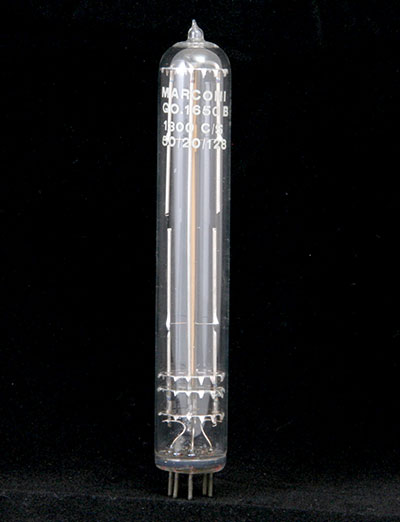

Het kristal van Marconi met een resonantie-frequentie van 1300 Hz.

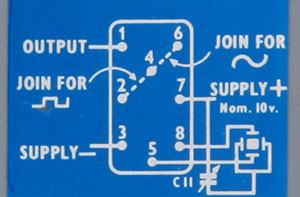

Hierbij het aansluitschema. ik durf hem nog niet aan te steken want enkele elco's op de printplaat zien er toch wat bedenkelijk uit.

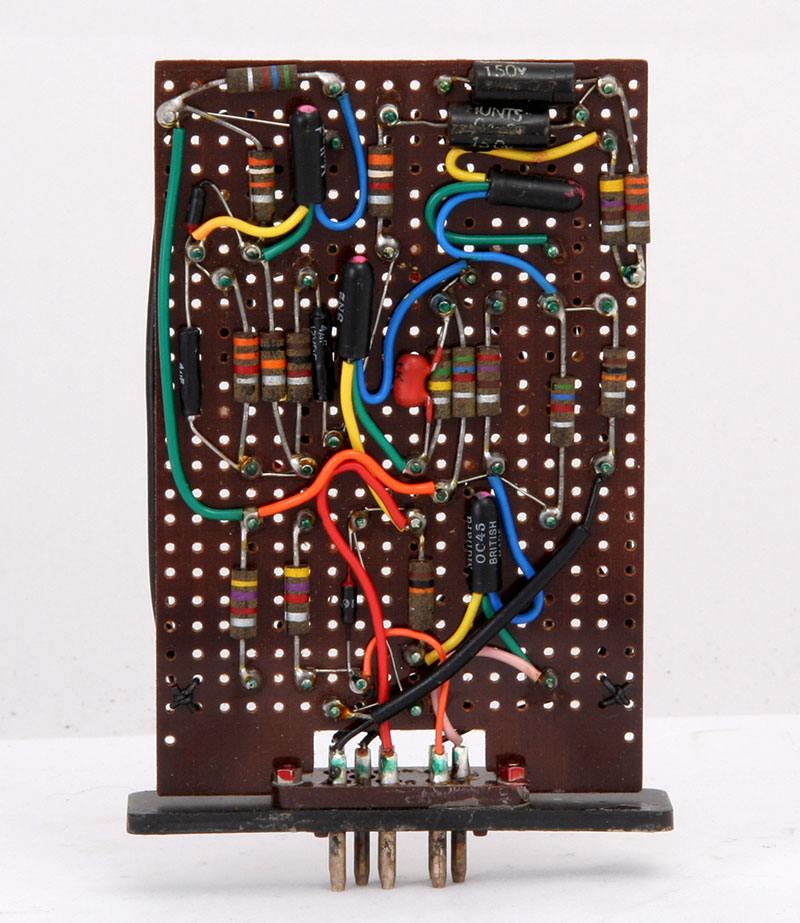

De bovenkant van de "printplaat" met drie keer OC45 en één OC71, dat is echt nog oude techniek..

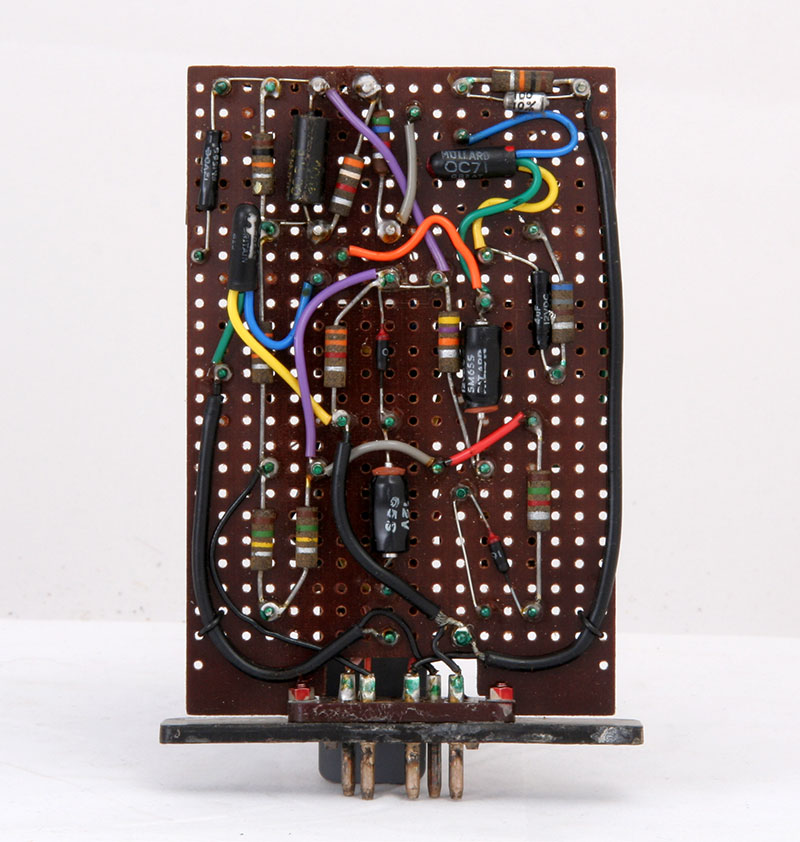

De onderkant, met twee OC71.

Mocht ik me ooit echt eens vervelen, dan ga ik het schema uitzoeken. Overigens valt dat nogal tegen, de beide kanten staan met elkaar in verbinding, lastig, lastig...
