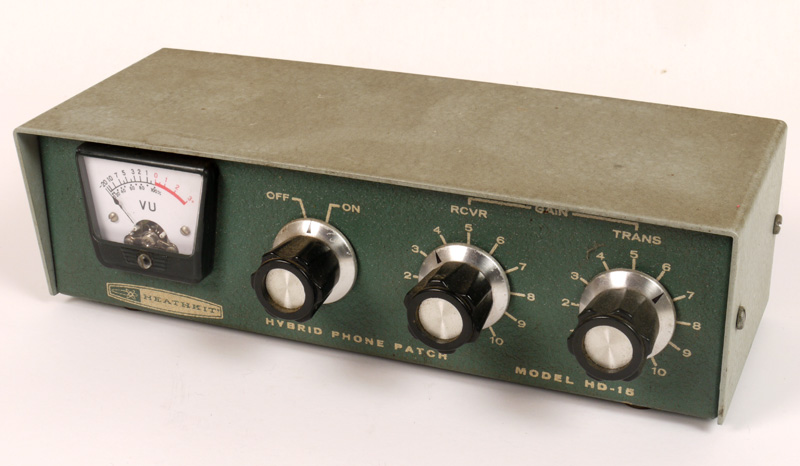

Bij een shack-opruiming kwam dit apparaat voor de dag. Aangezien ik zelf geen Heathkit verzamelaar ben gaat dit apparaat binnenkort naar een echte Heathki-fan.
Je weet echter nooit of de informatie dan nog ergens opduikt. Vandaar dat ik het ding maar op de foto heb gezet voordat hij voorgoed verdwijnt. Het is een apparaat waarmee je de telefoonlijn aan een zender kunt koppelen en de telefoongesprekken via die zender kunt voeren. In Nederland mocht dat niet, maar in Amerika was dat heel gewoon.
Hier dus een aantal afbeeldingen en het schema.

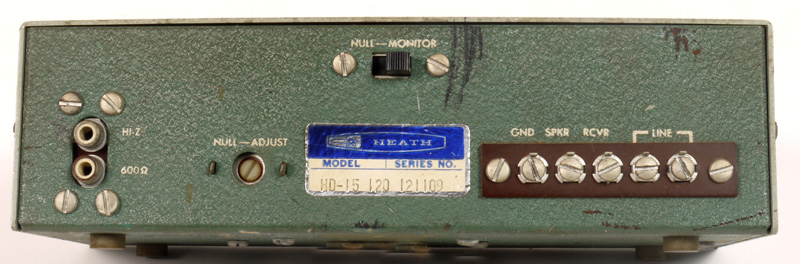

Achteraanzicht

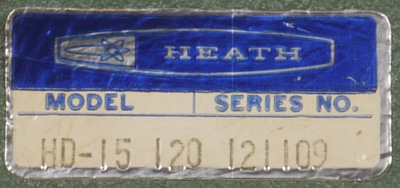

Het typeplaatje met serienummer .

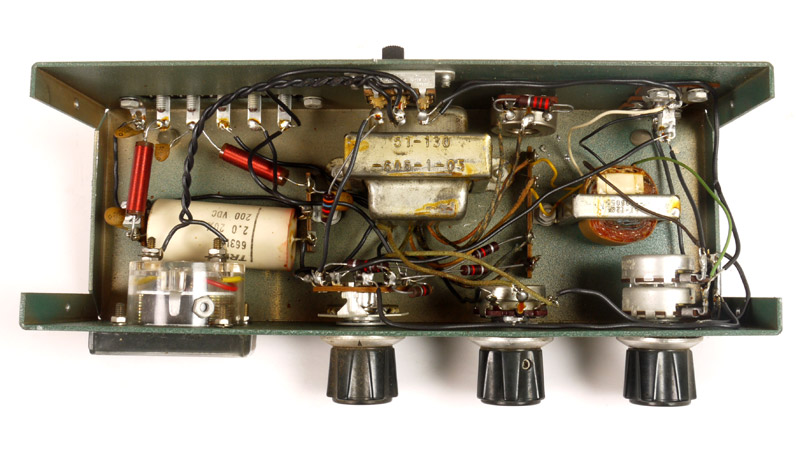

Onderaanzicht.

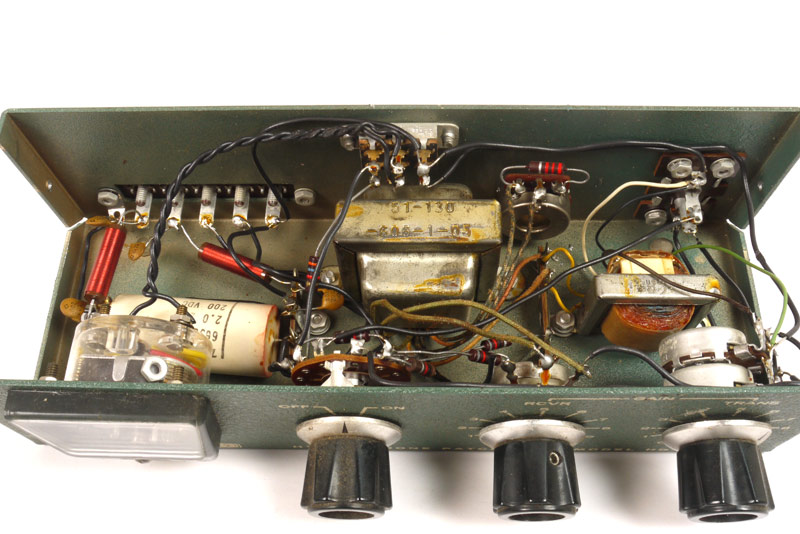

Onder, met de aansluitingen.

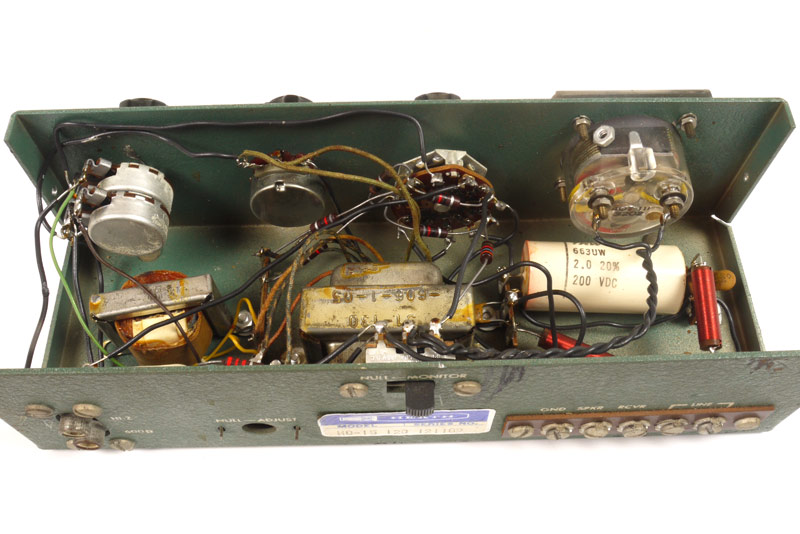

Onder met de potmeters.

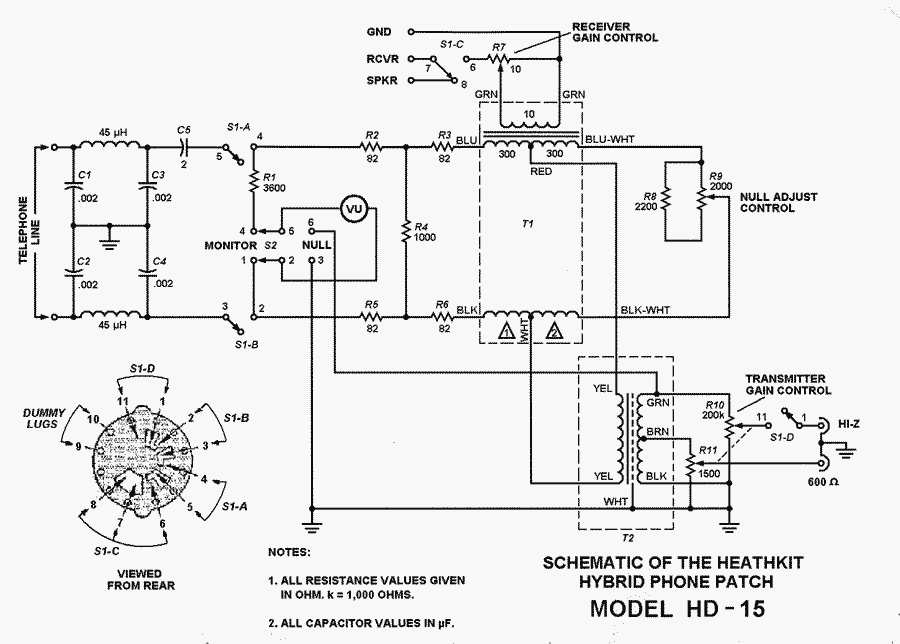

Het schema.

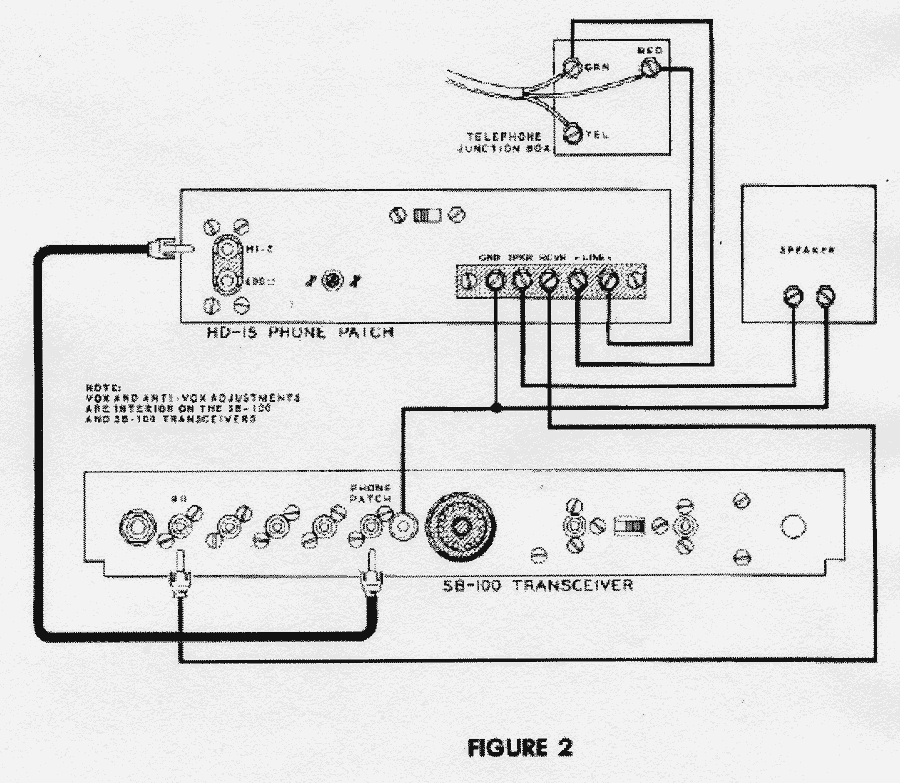

Het aansluiten op een SB-100 transceiver.

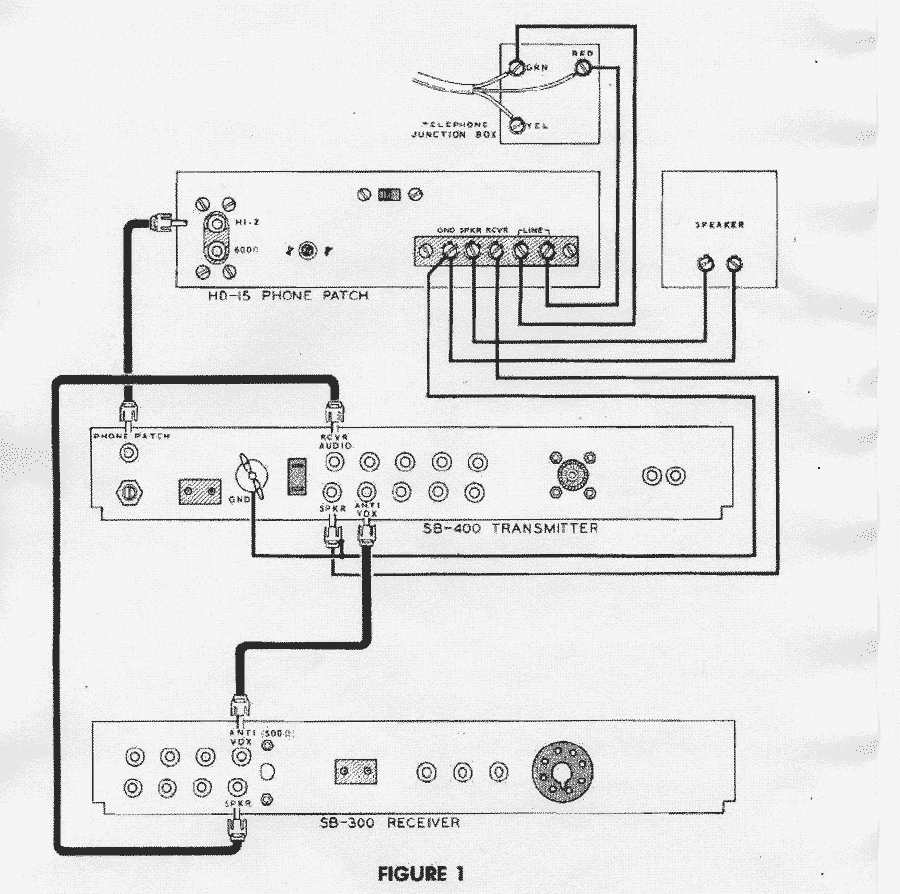

Het aansluiten op een SB-400 zender en SB-300 ontvanger.
