Philips portofoon SDR314/04

Deze eerste draagbare portofoon van Philips werd eind 1953 geintroduceerd en door Philips beschreven als "Portable F.M. transmitter/receiver"
Het frequentiebereik liep van 156 -174 MHz. ( 1,92- 1,72 meter)
De output bedroeg ongeveer 150 mW en het bereik in bebouwd gebied bedroeg ongeveer 1 kilometer terwijl in open terrein 3 tot 5 km. gehaald kon worden.

Het toestel werd gebruikt door de Koninklijke Marechausee bij het beschermen van 's lands grenzen, de verkeerspolitie Veldhoven en door de BB ( Bescherming Bevolking).

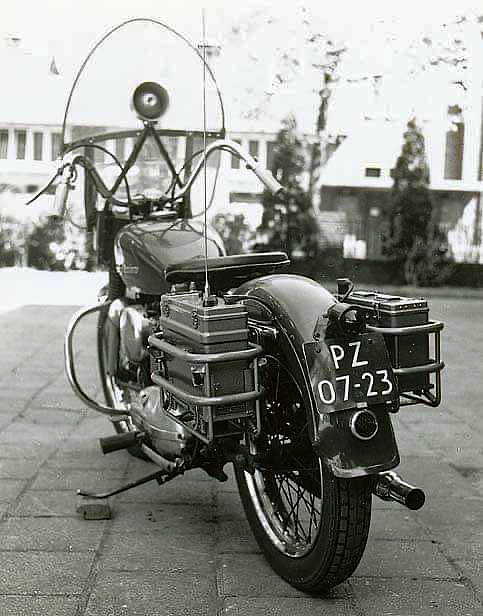

Van de Koninklijke Marechausee heb ik nog geen foto's, maar intussen is er wel een foto van de set, gemonteerd op een motor van de verkeerspolitie Veldhoven. (Foto afkomstig van Pim van den Bos)

Of bij deze toepassing een luidspreker in het windscherm gebruikt werd?? De politieman moest bij het bestijgen van de motor wel rekening houden met de antenne.

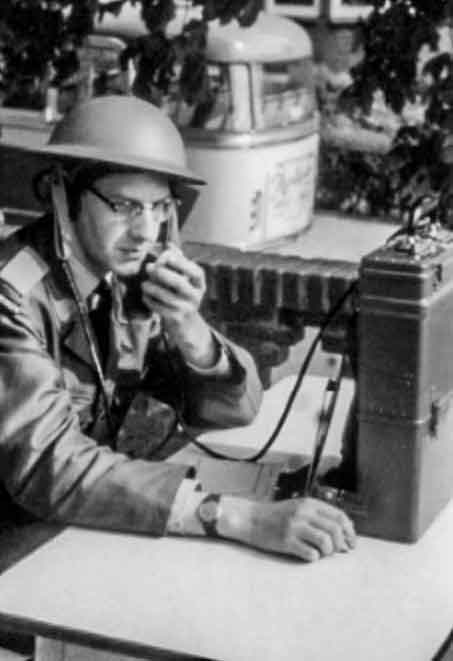

Inzet van de portofoon met een hoofdtelefoon en een aparte microfoon. (Foto gemeentearchief van Arnhem)

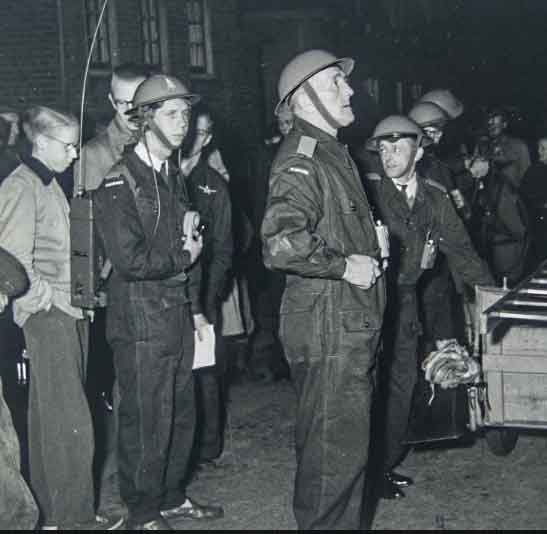

Op deze foto wordt de set op de rug gedragen van de "portofonist". ( Foto gemeentearchief van Dordrecht)

De heer Pim van den Bos stuurde mij nog enige foto's van de set zoals die gebruikt werd bij de BB, te zien in het Museum Bescherming Bevolking te Rijswijk

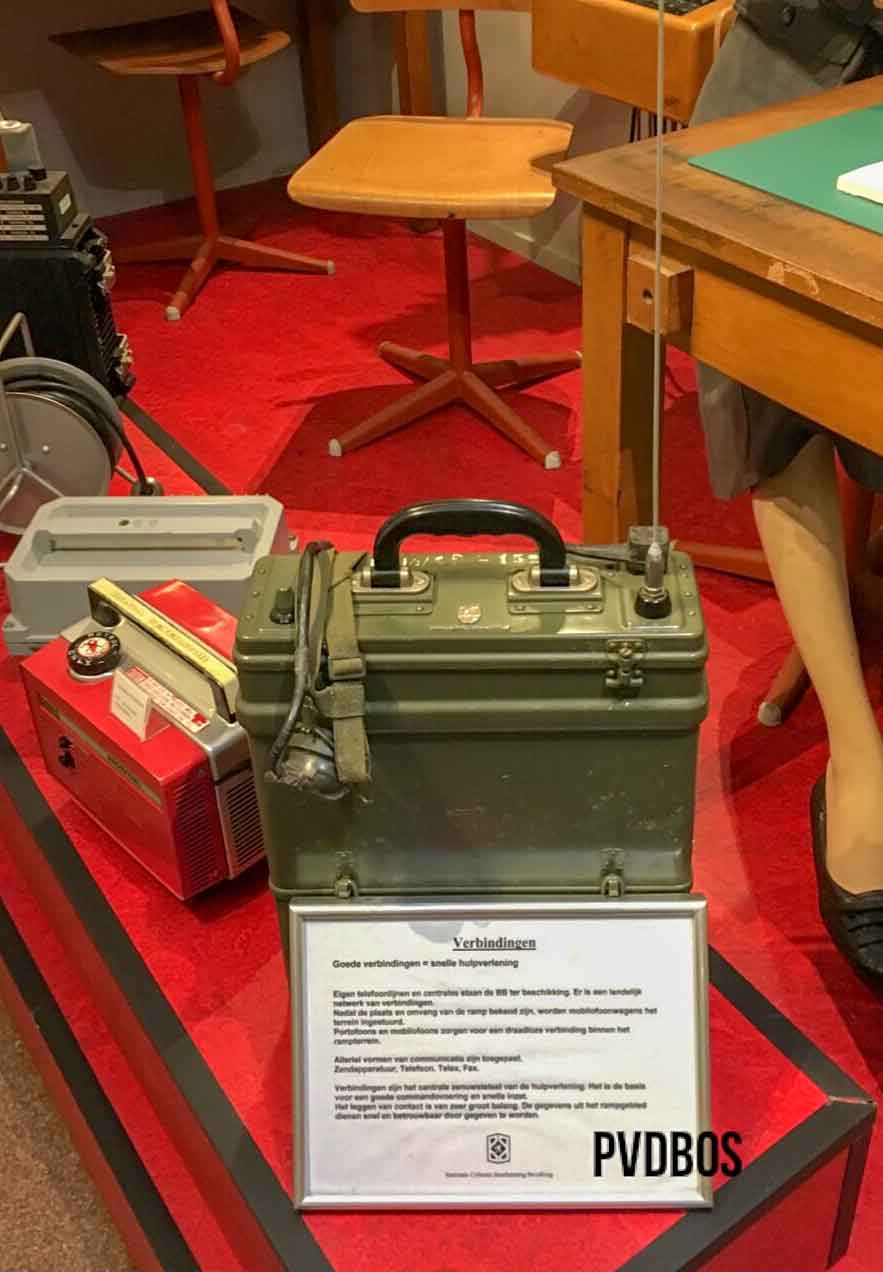

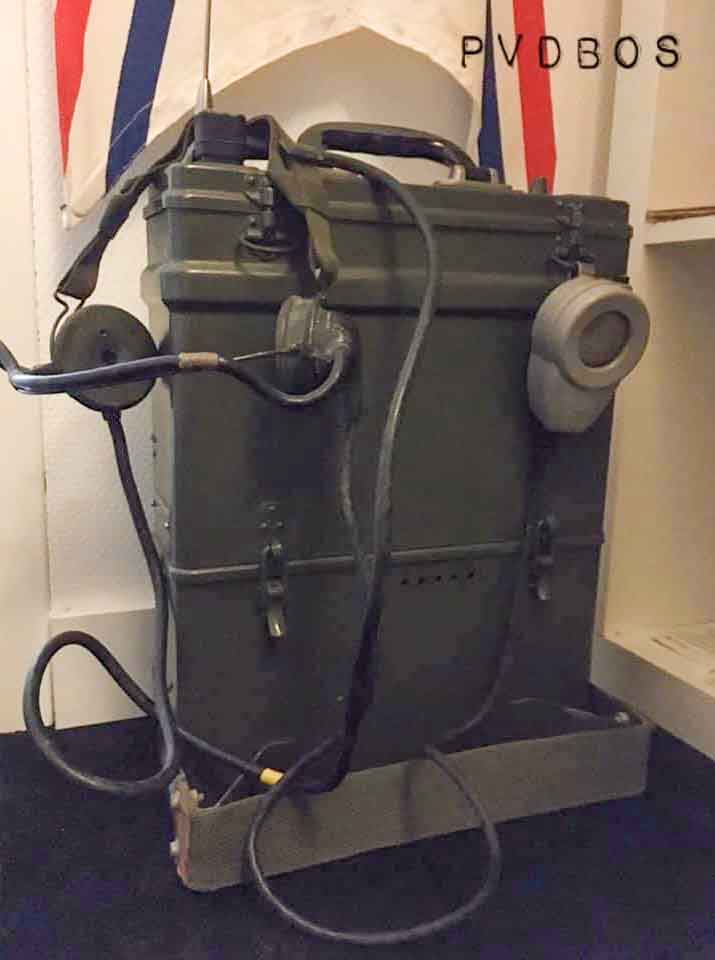

De zender/ontvanger zoals hij opgesteld staat in Rijswijk. ( Foto Pim van den Bos in het Museum Bescherming Bevolking te Rijswijk)

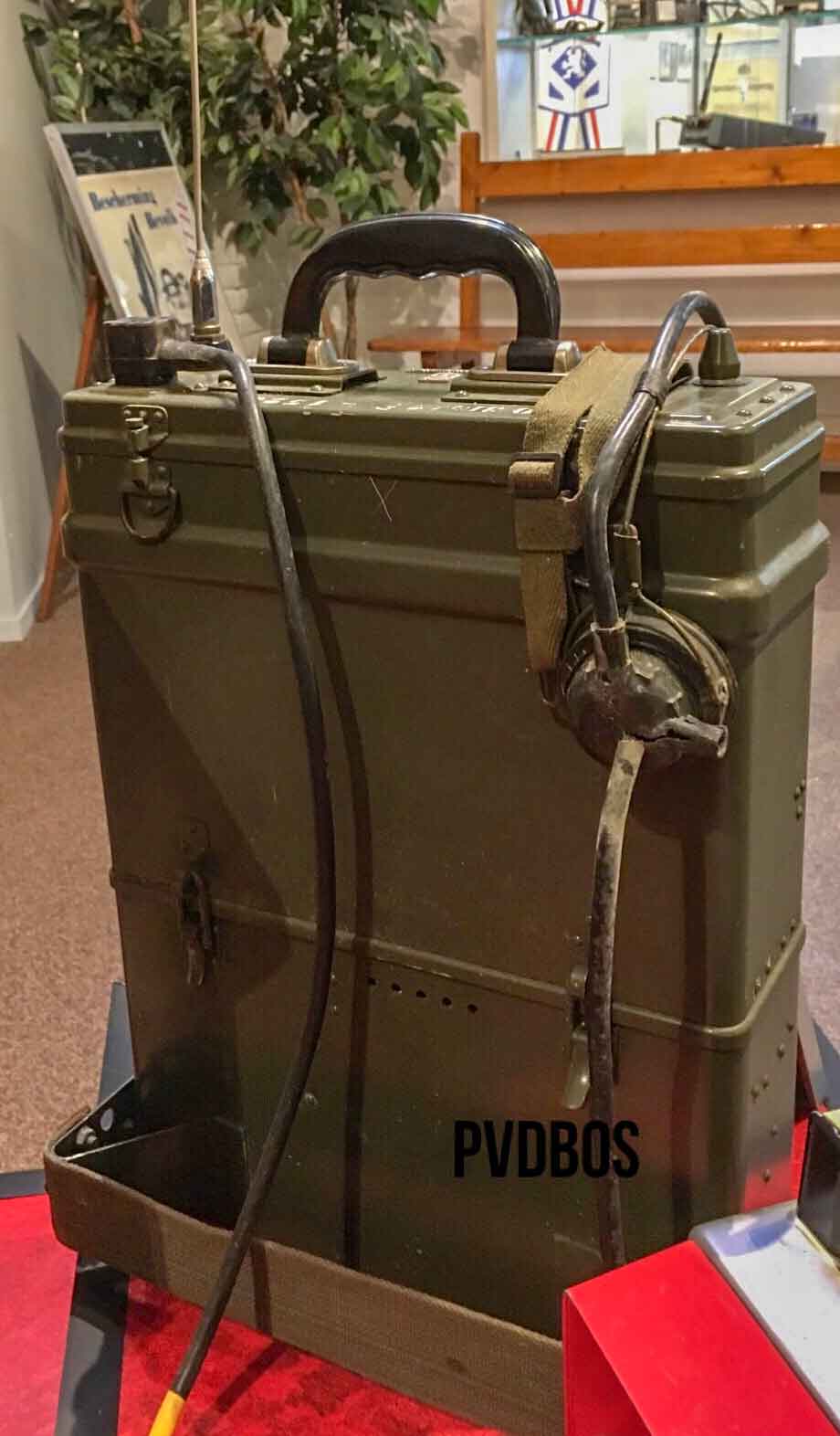

Een blik op de headset van de portofoon, zat daar ook een microfoon aan vast?? (Foto Pim van de Bos in het Museum Bescherming Bevolking te Rijswijk)

Na een lange periode van geduld is de heer Pim van den Bos er ook in geslaagd de originele headset te bemachtigen met de bijbehorende microfoon..

In de tussentijd heb ik ook niet stil gezeten en ben per toeval op een originele hoofdtelefoon met microfoon gestoten. Door op de afbeeldingen te klikken worden ze in een apart venster vergroot weergegeven.

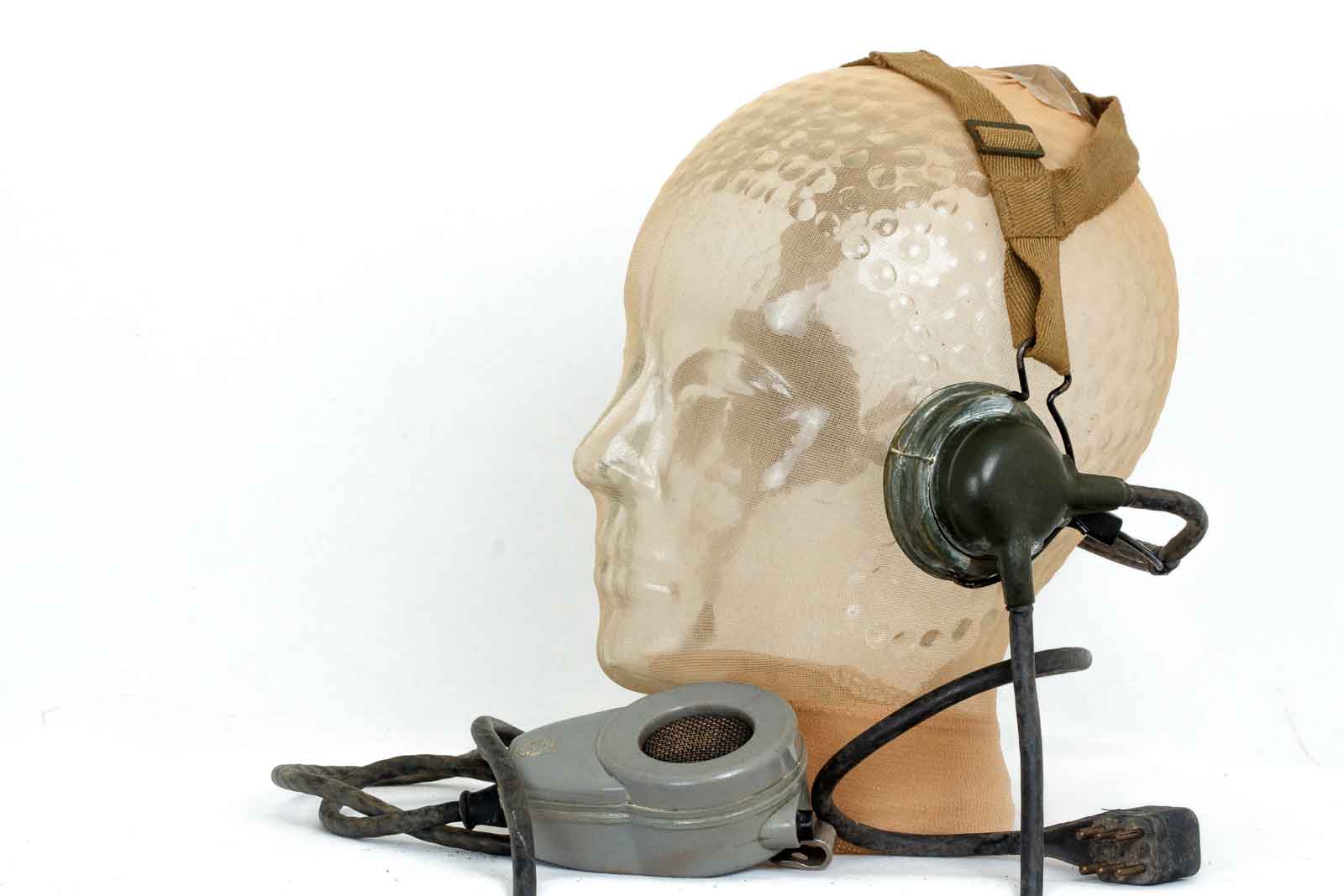

De set compleet.

De achterkant van een telefoonschelp, deze is van het zelfde type die ook bij de Engelse WS-31 en WS-88 werd gebruikt.

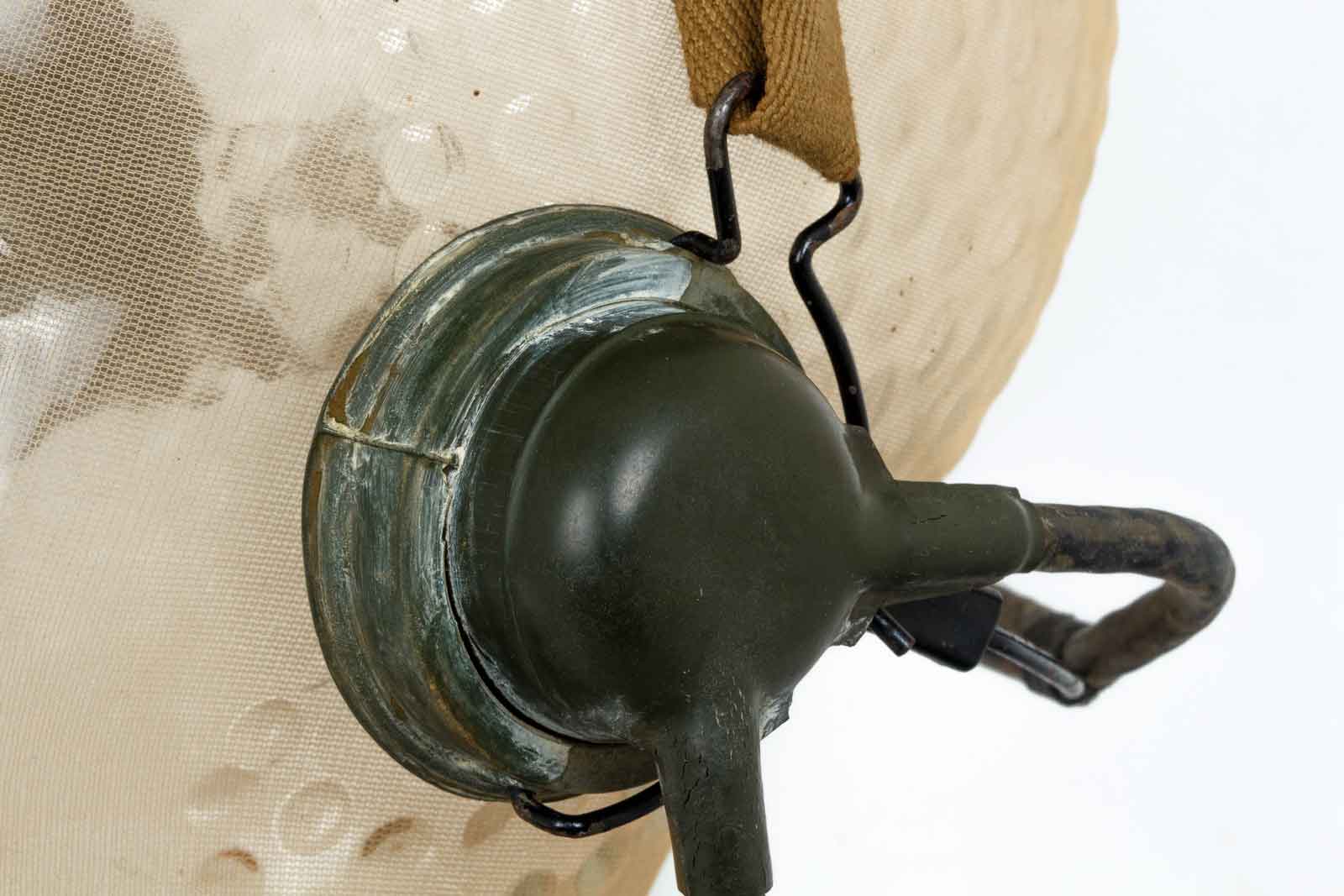

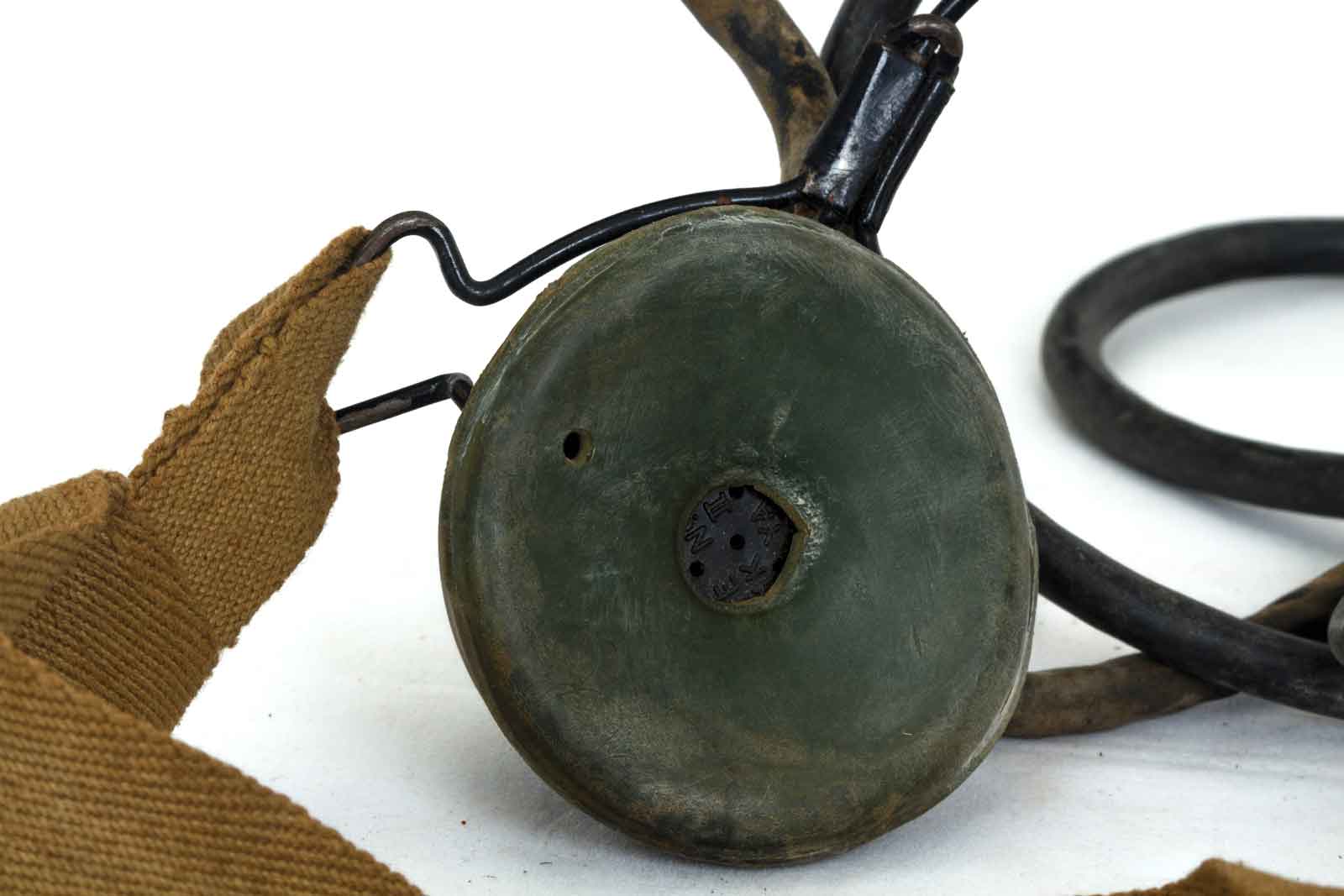

De oorschelp met ontluchtingsgaatje, de insert is van het type YA ?? (niet leesbaar)

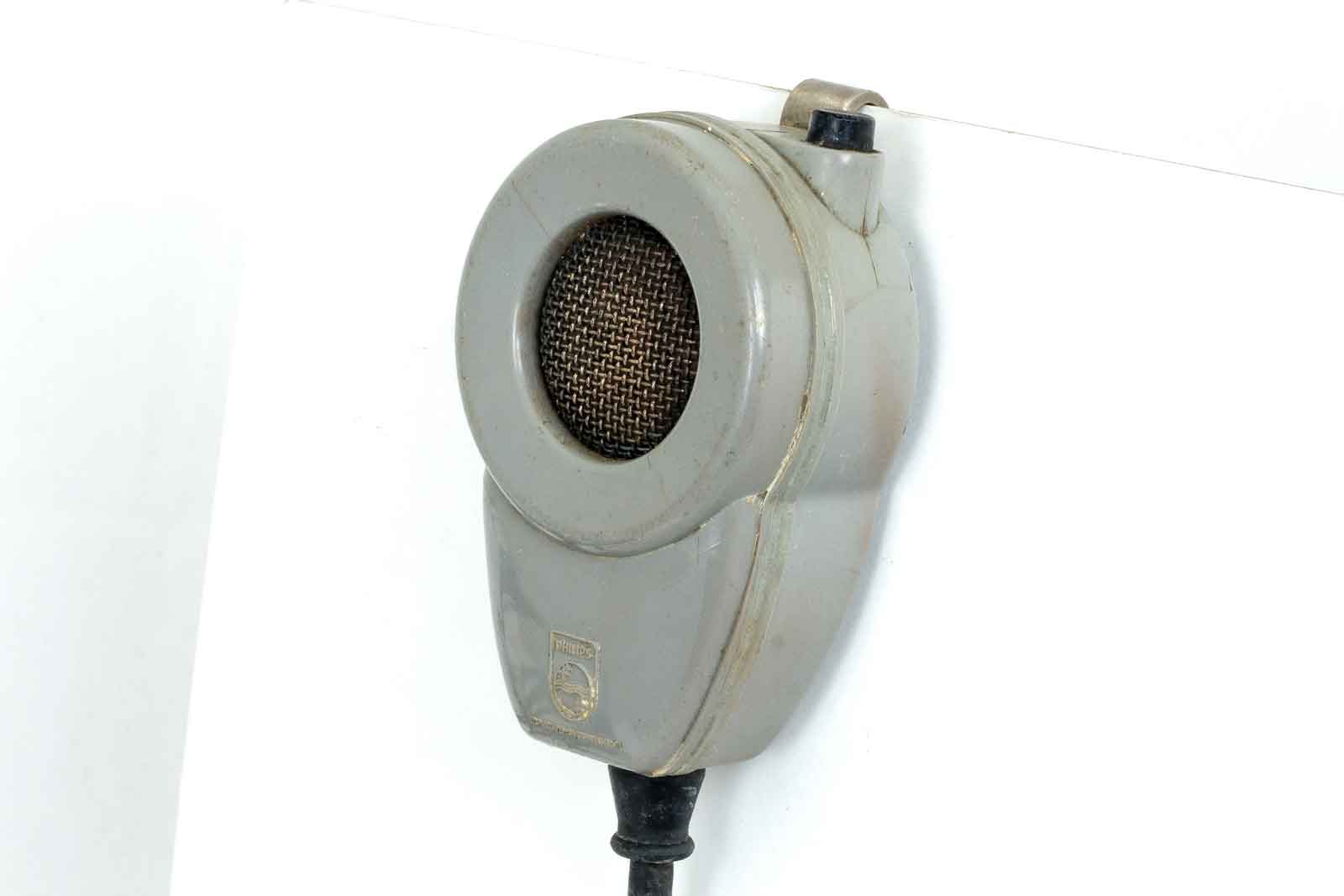

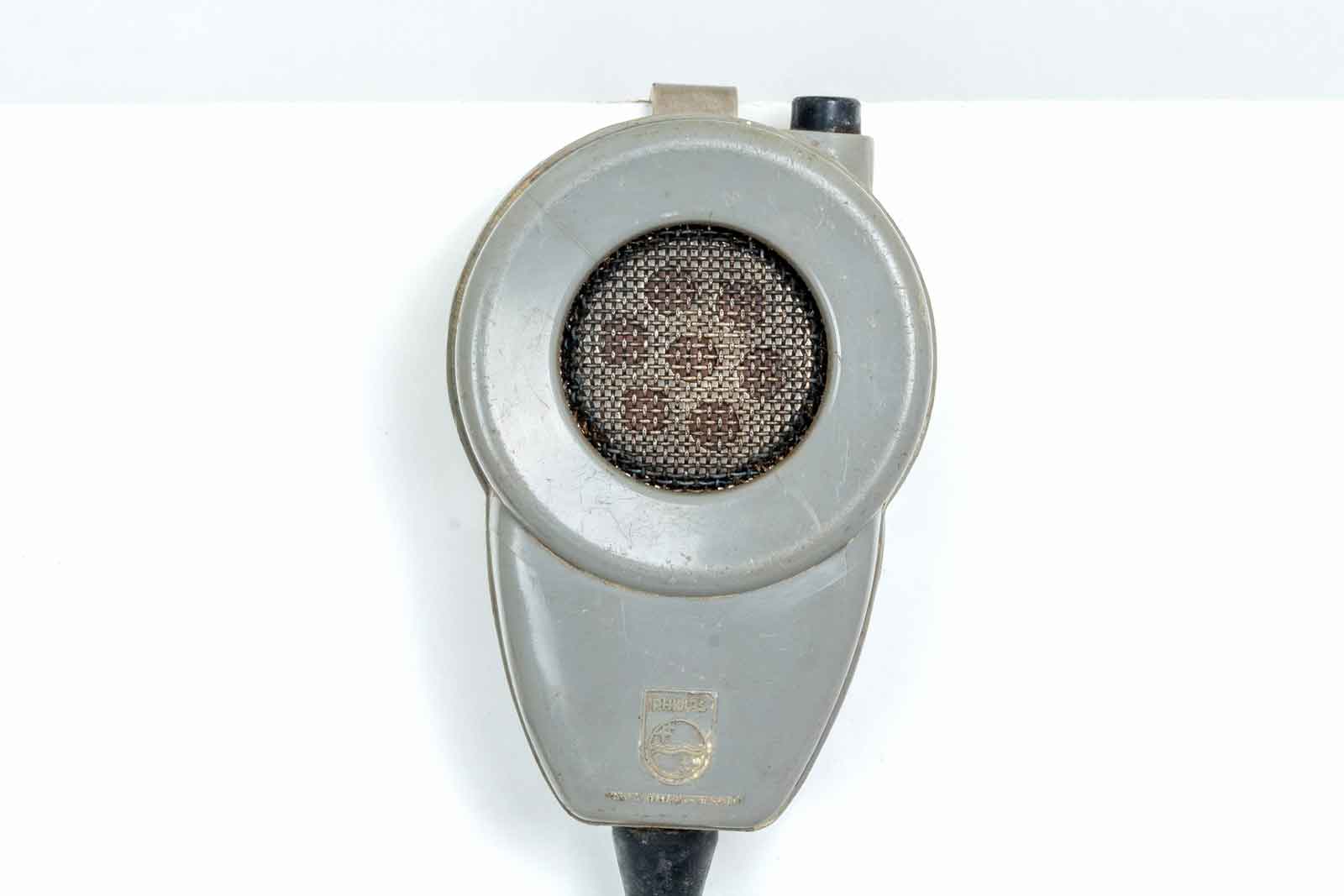

De microfoon, dat is dan weer een echt Philips-product alhoewel ik niet weet wat er precies binnen in zit. Het ziet er uit dat het geheel in elkaar gelijmd is.

Het haakje voor het ophangen is erg handig. De PTT-schakelaar zit boven op.

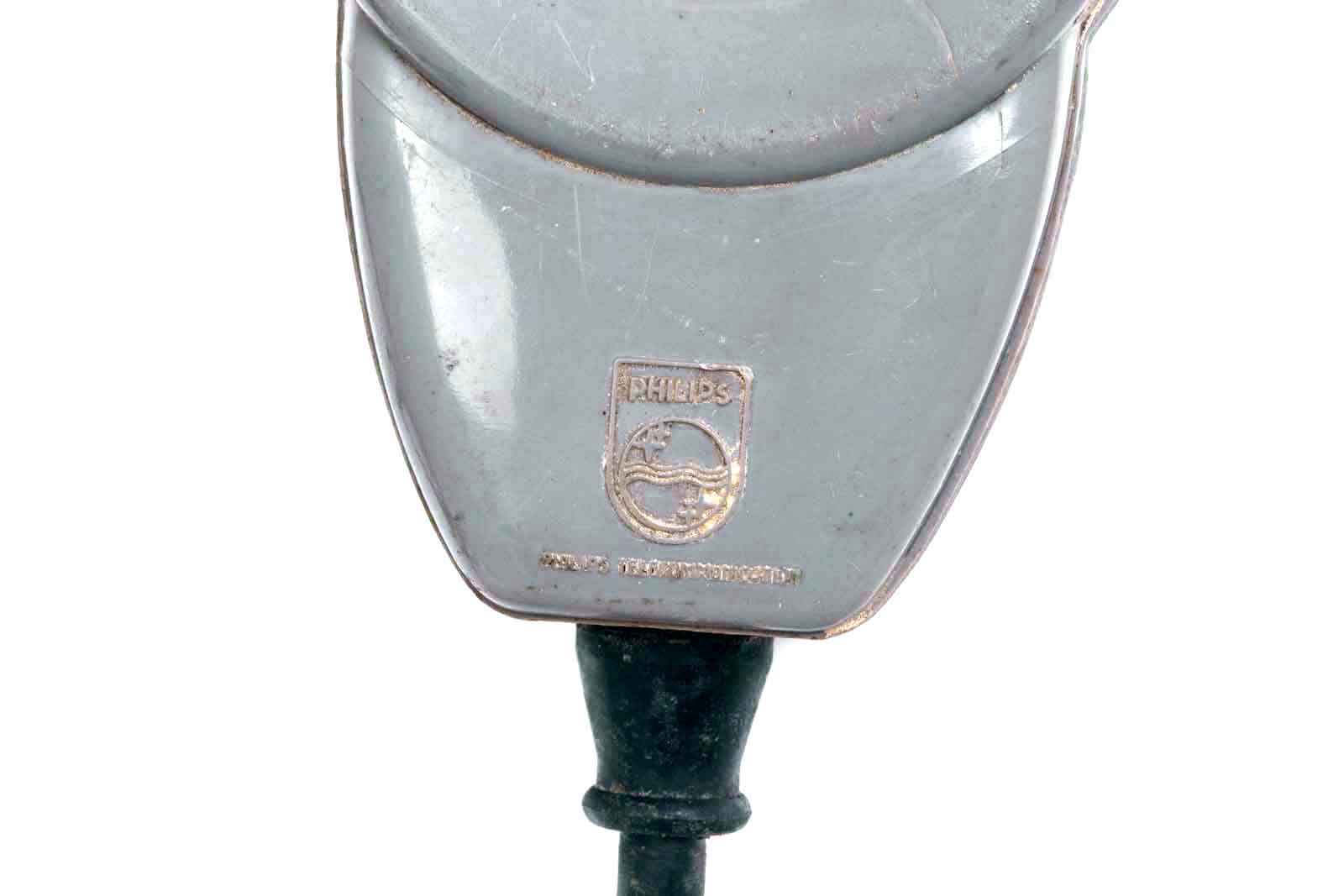

Het embleem en de afkomst, Philips Telecommunications.

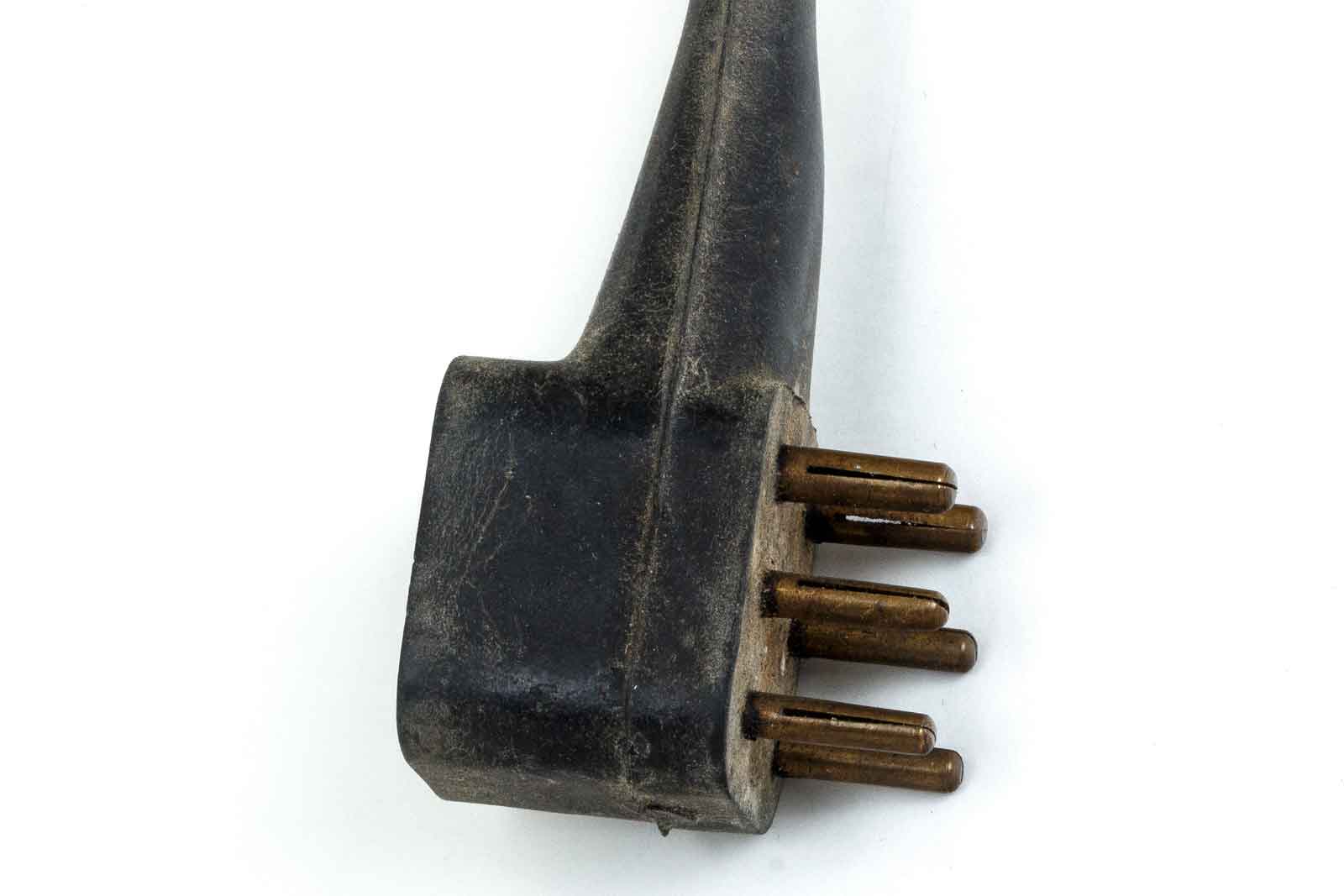

De zes-polige stekker, alles keurig ingegoten in rubber.

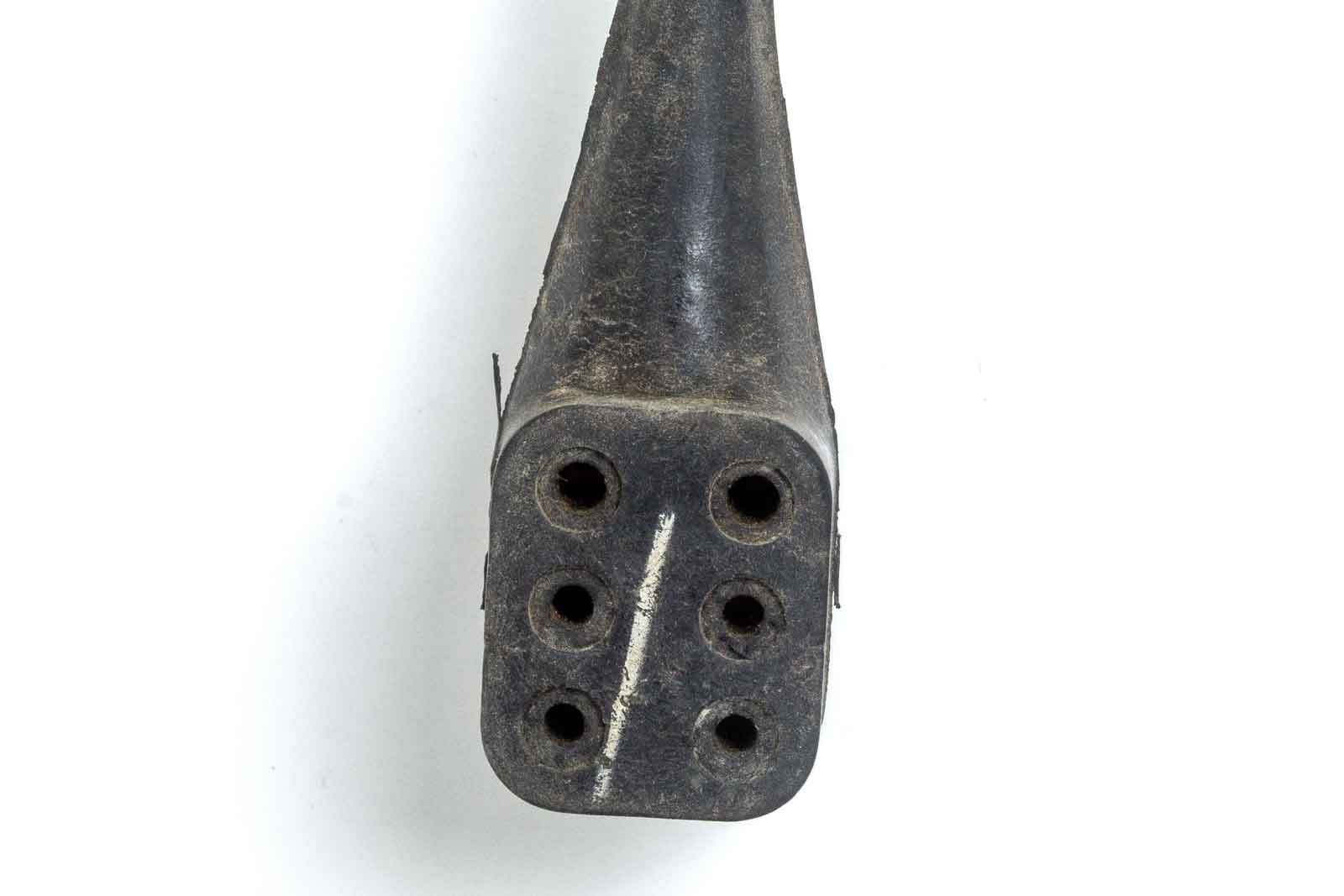

De rug van de stekker met zes gaten, dus je kunt er nog zo'n stekker op plaatsen of een extra telefoon.

Wilt U nog meer weten over de BB, HIER een link naar een uitgebreid document. Deze informatie is afkomstig van de Overheids website "Rijksdienst van het cultureel erfgoed".

Nu terug naar het exemplaar van mijn verzameling "Oud roest", zoals ze dat bij Radio Holland noemen.

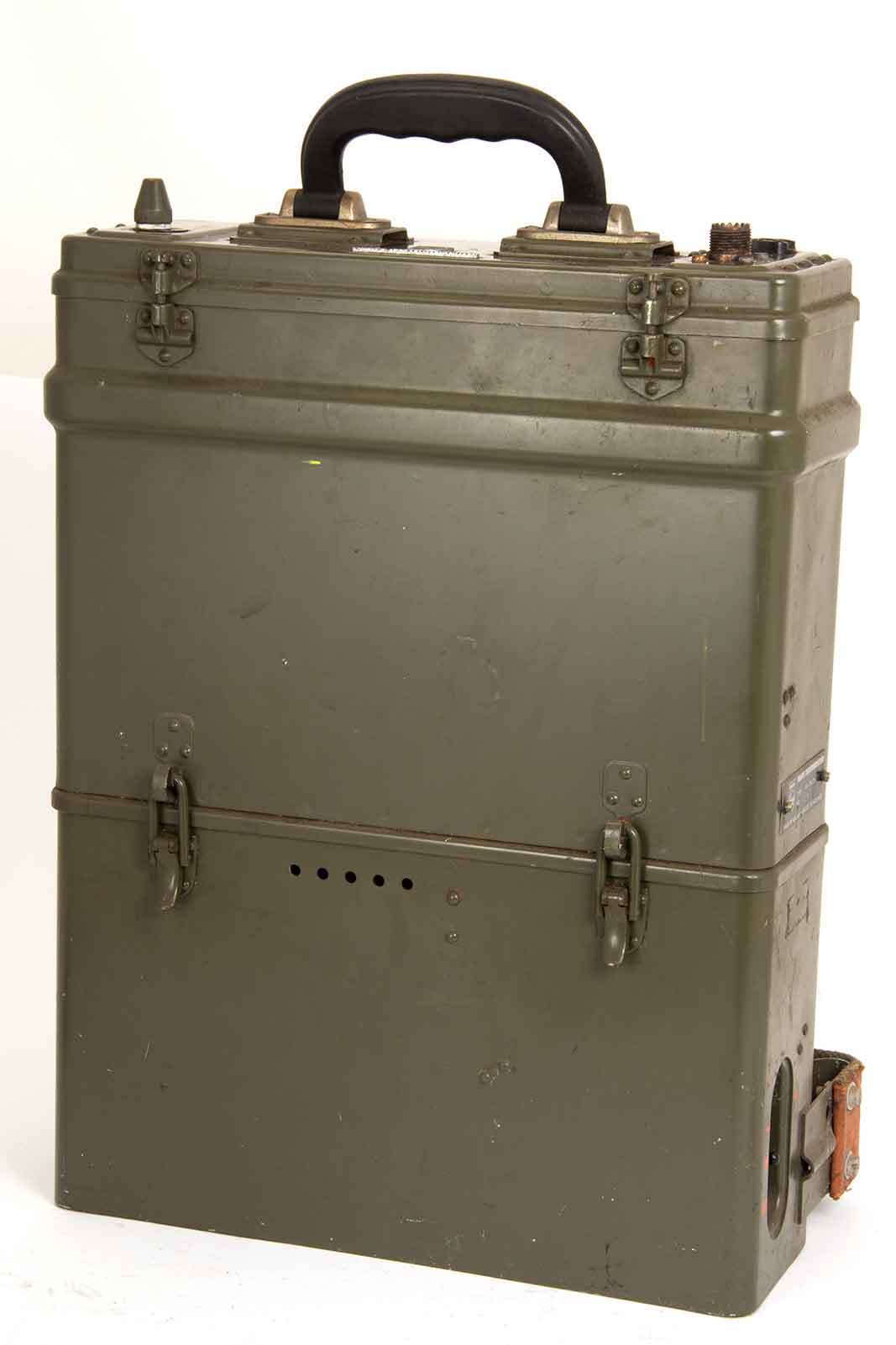

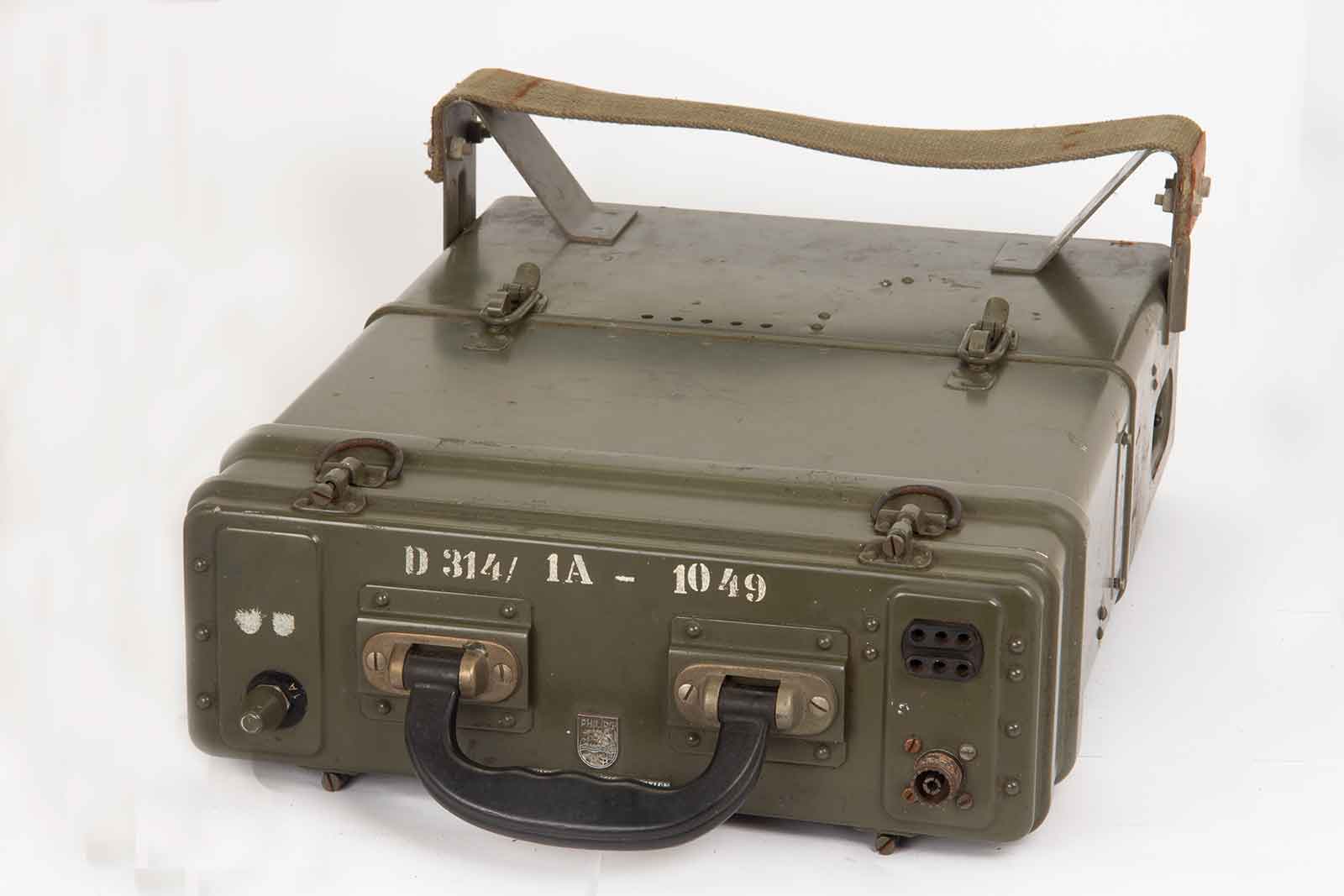

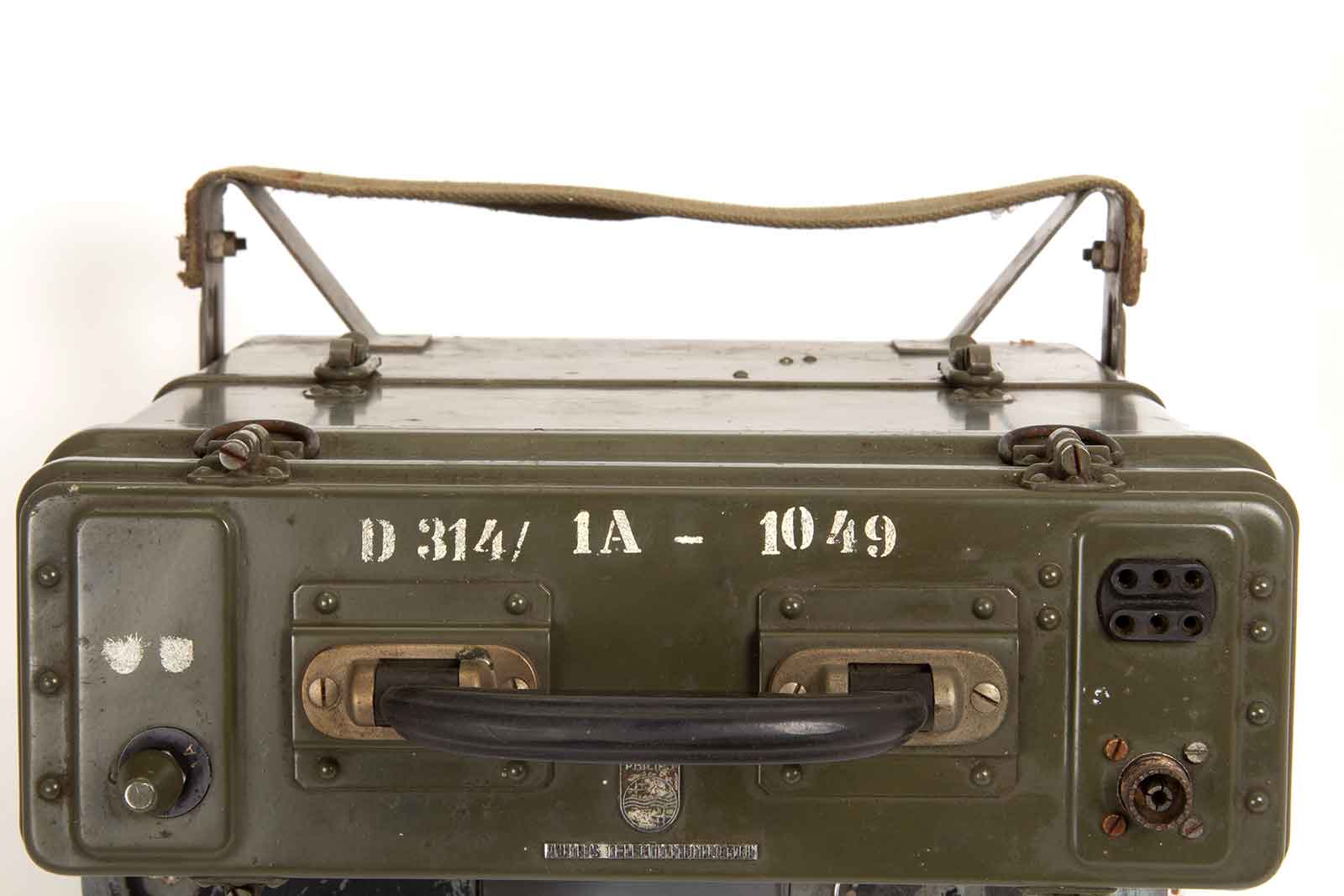

Vooraanzicht van dit legergroene apparaat.

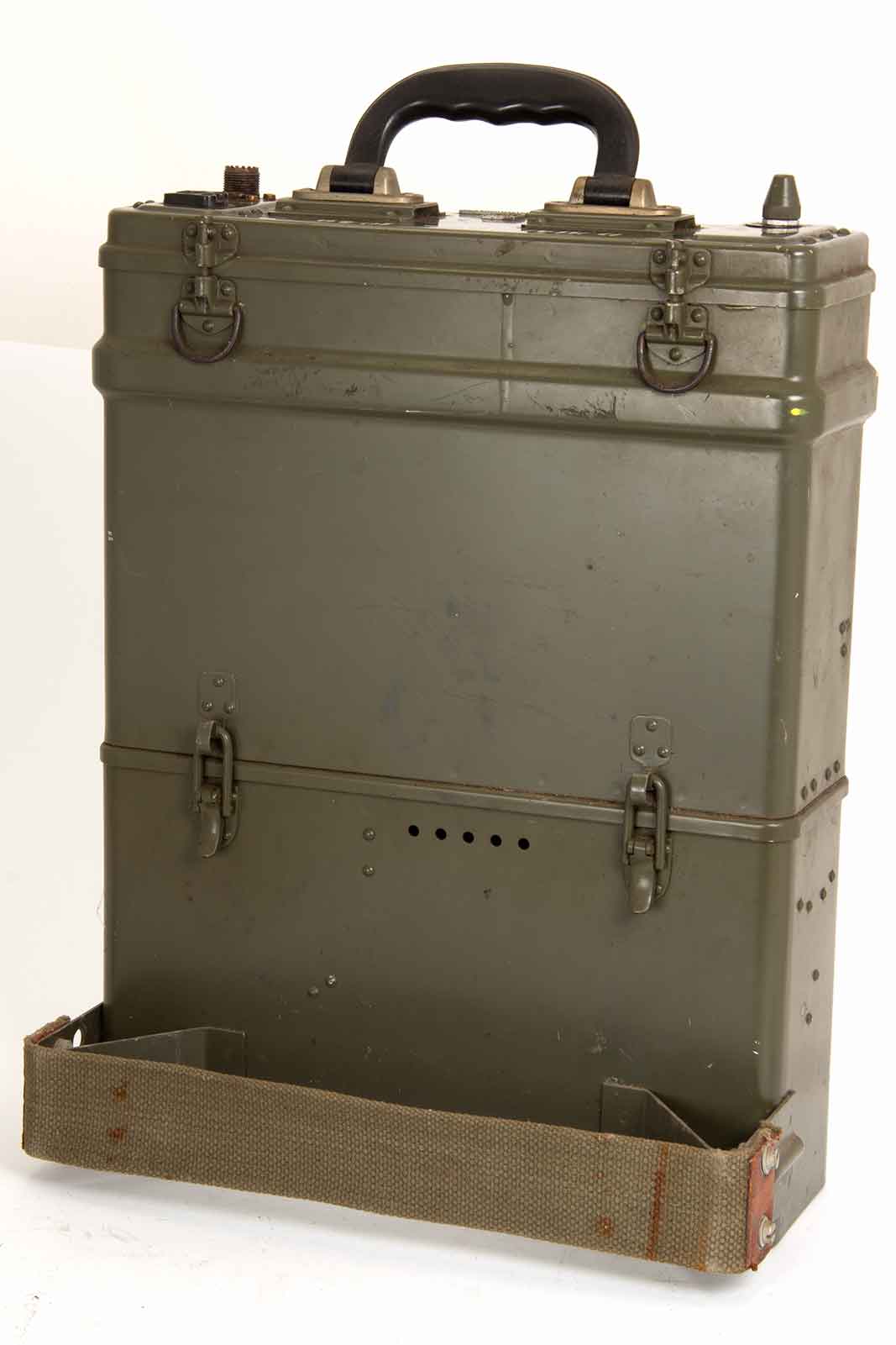

Hier de achterzijde. Er ontbreken wat draagriemen.

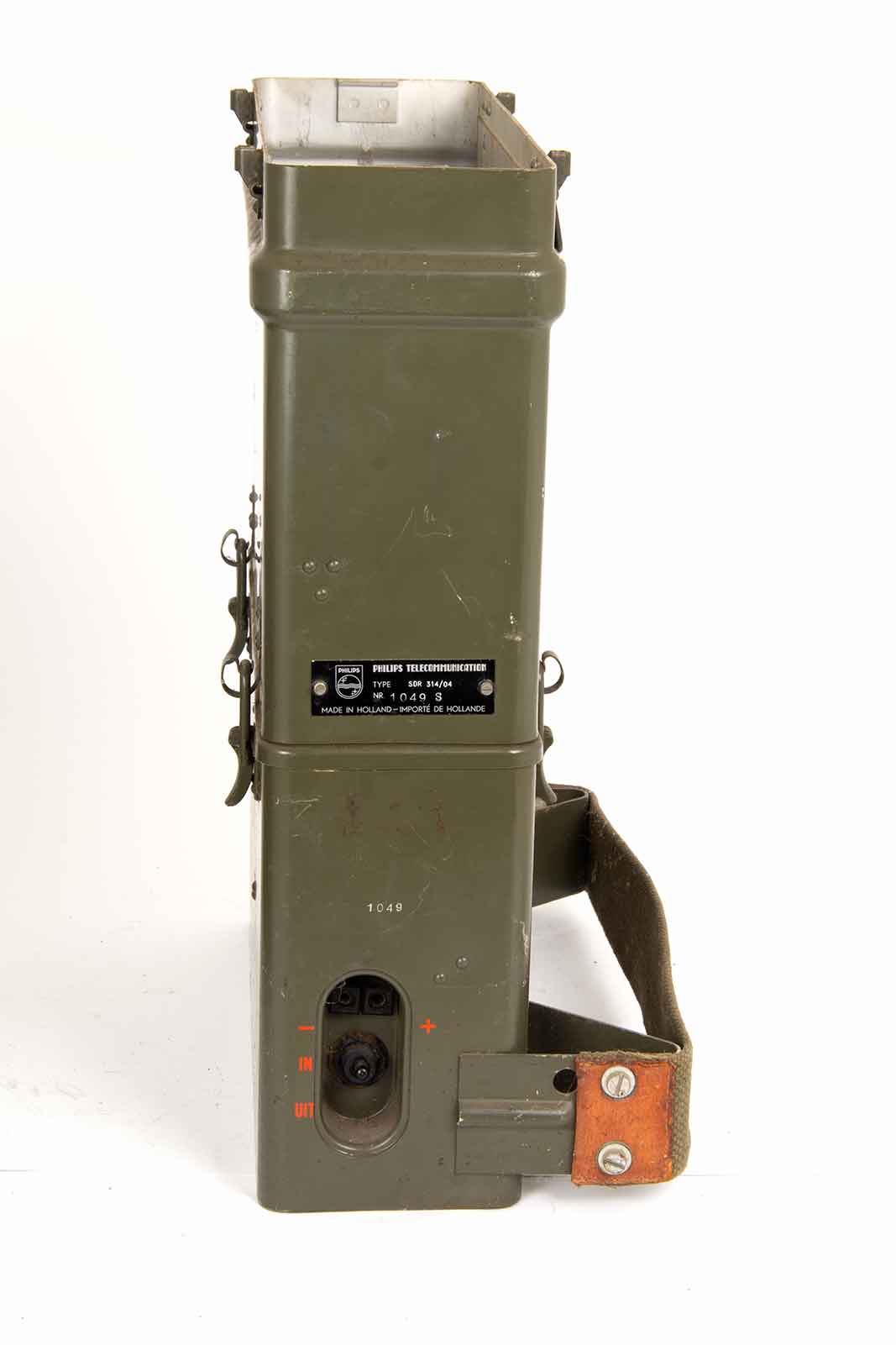

Het zijaanzicht.

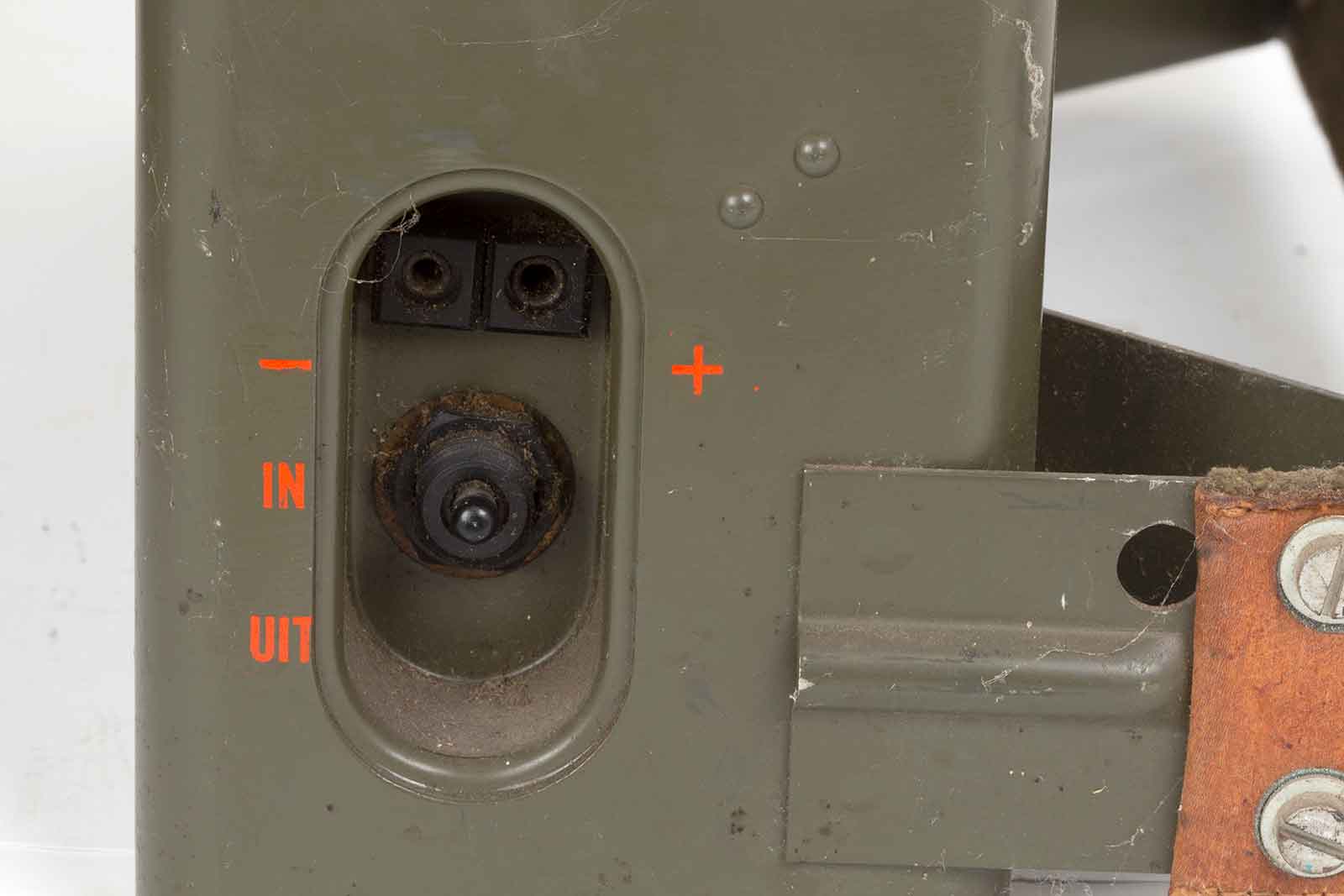

De aan/uit-schakelaar en de oplaadklemmen voor 6 Volt accu.

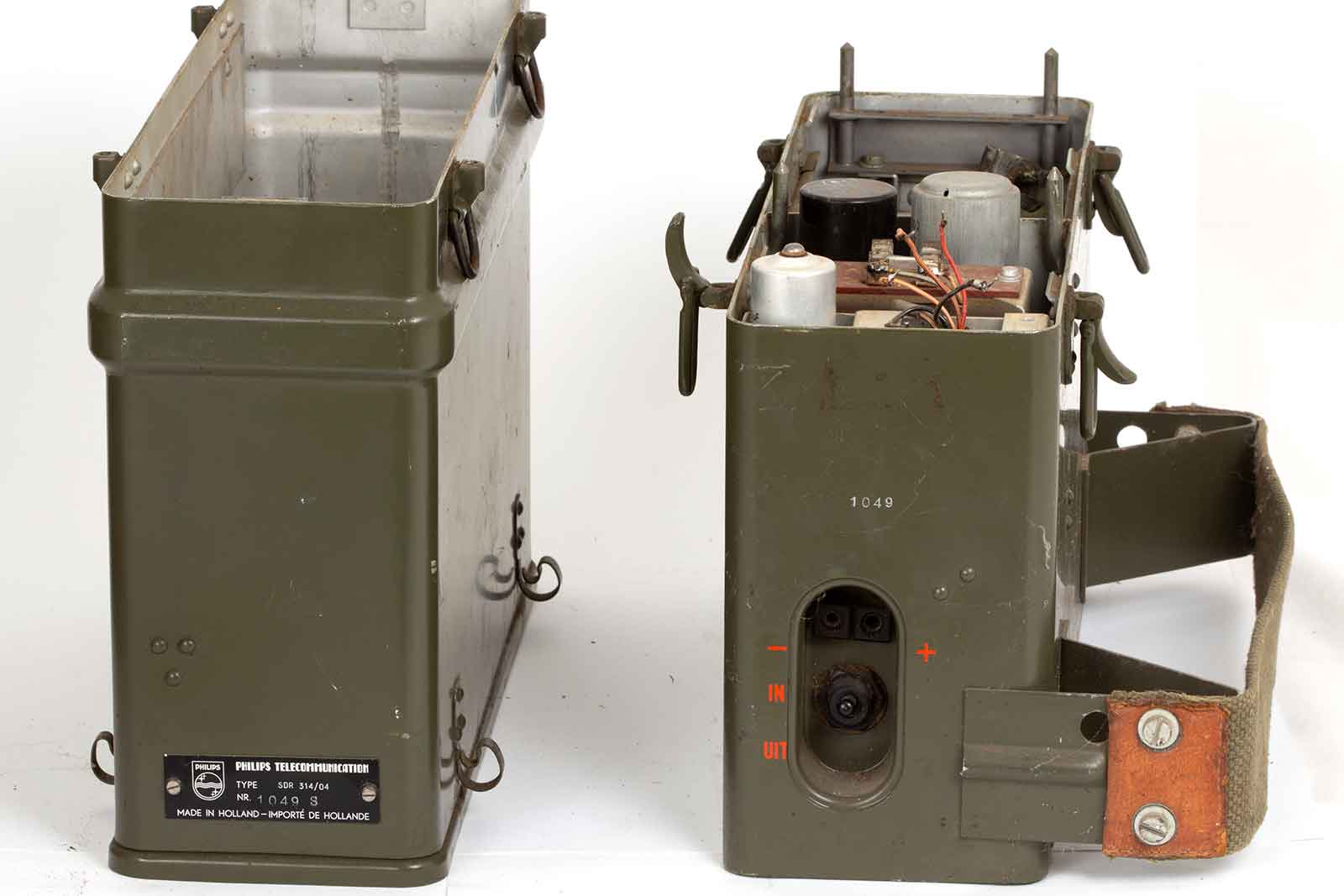

De twee aparte behuizingen.

Waar de letter/cijfer combinatie voor staat is mij niet bekend. ook heb ik mijn twijfels over de originaliteit van de antenneplug.

Zo ziet een originele antenne-aansluiting er uit.

Van de bijbehorende telefoons en microfoons is weinig informatie.

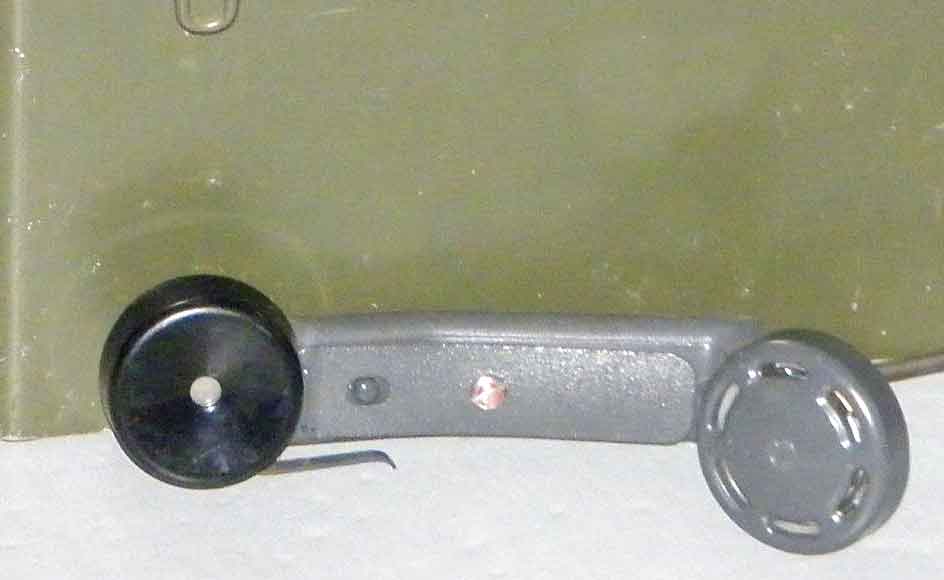

Er zijn sets gesignaleerd met deze telefoonhoorn.

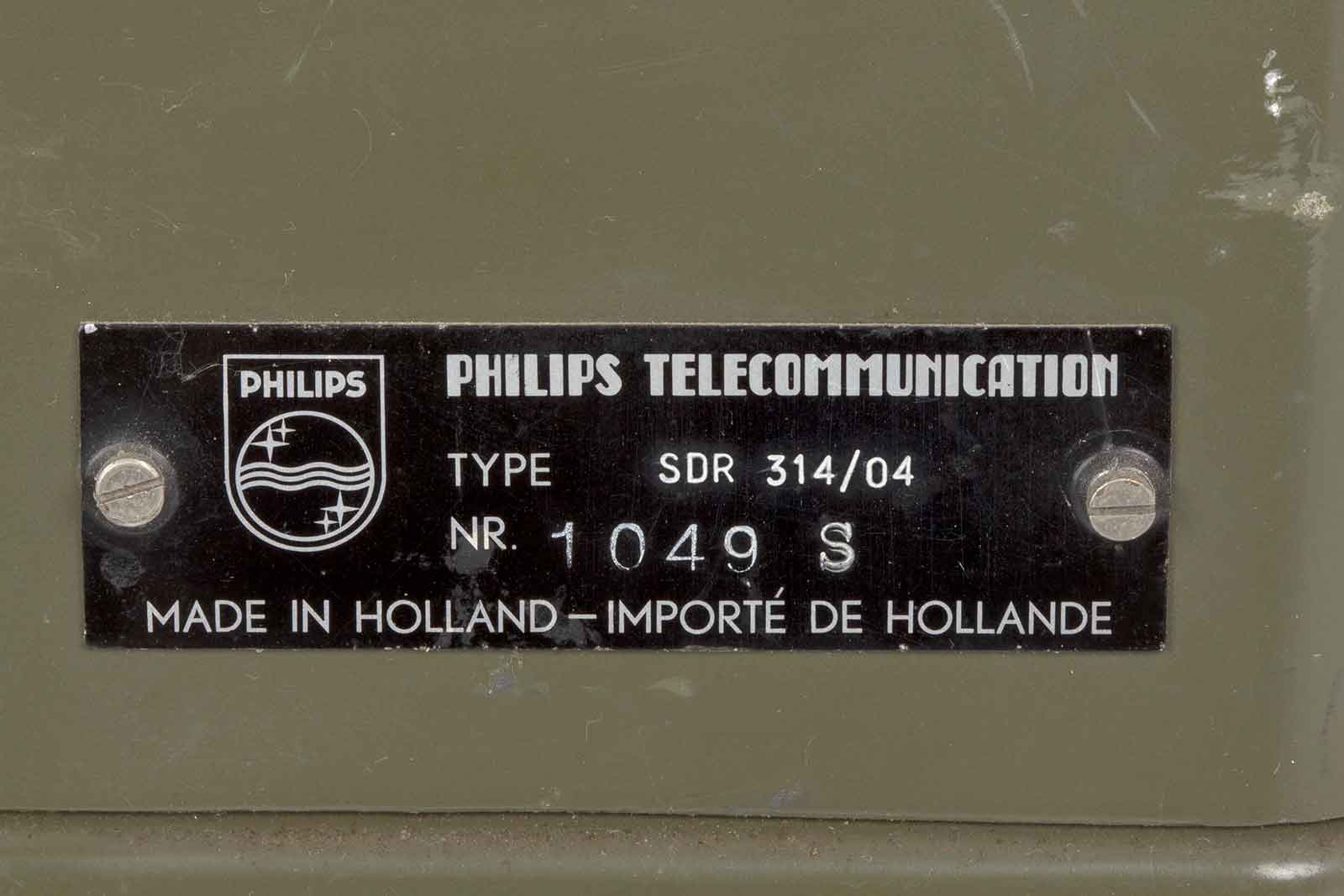

Het typeplaatje.

Het vooraanzicht.

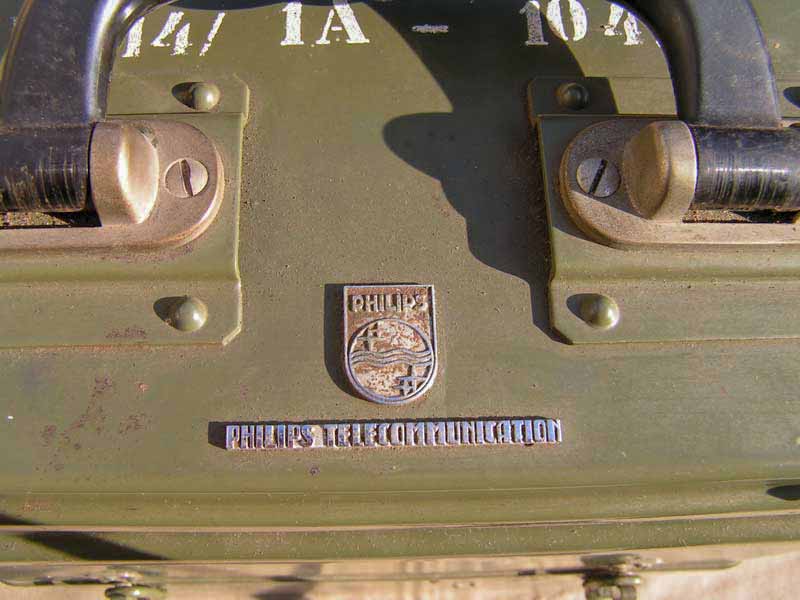

De ferme uitstraling van het Philips-embleem.

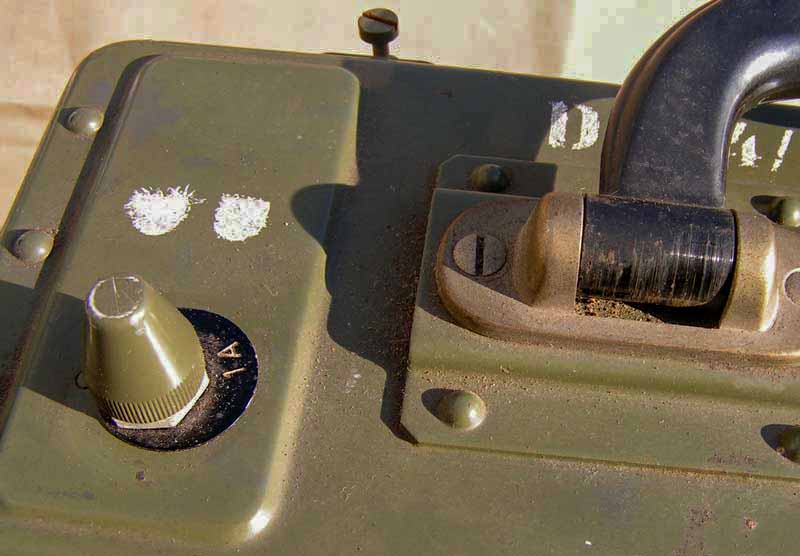

Dit lijkt wel op eenzekeringhouder.

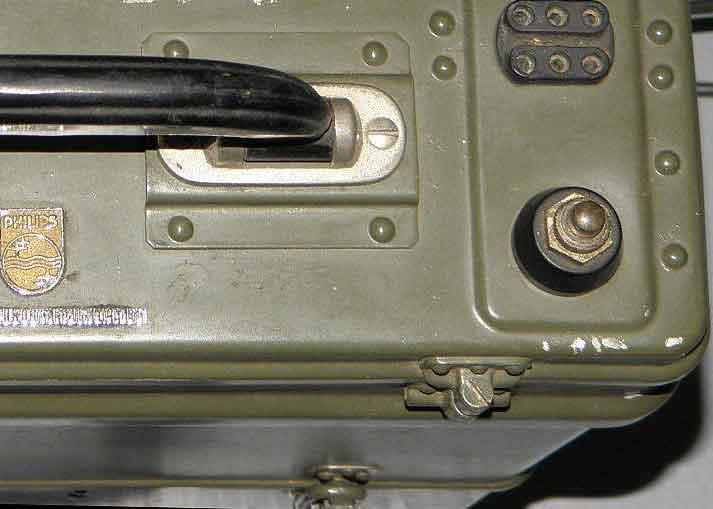

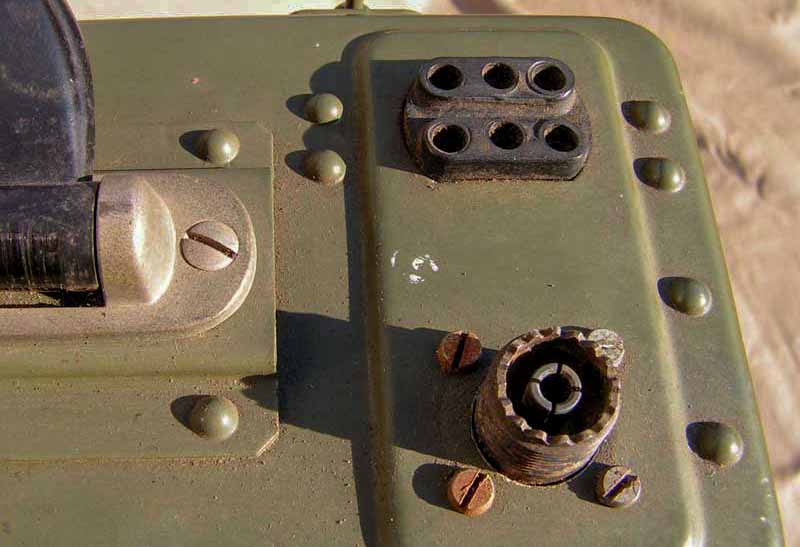

Hier de aansluitingen van antenne en tele-microfoon.

De bovenkant in vogelvlucht.

Zo te zien kon er op één frequentie worden gewerkt. Er waren slechts twee kristallen, één ontvang- en één zend-kristal. De kristallen hadden een grondtoon in de buurt van de 7 MHz.

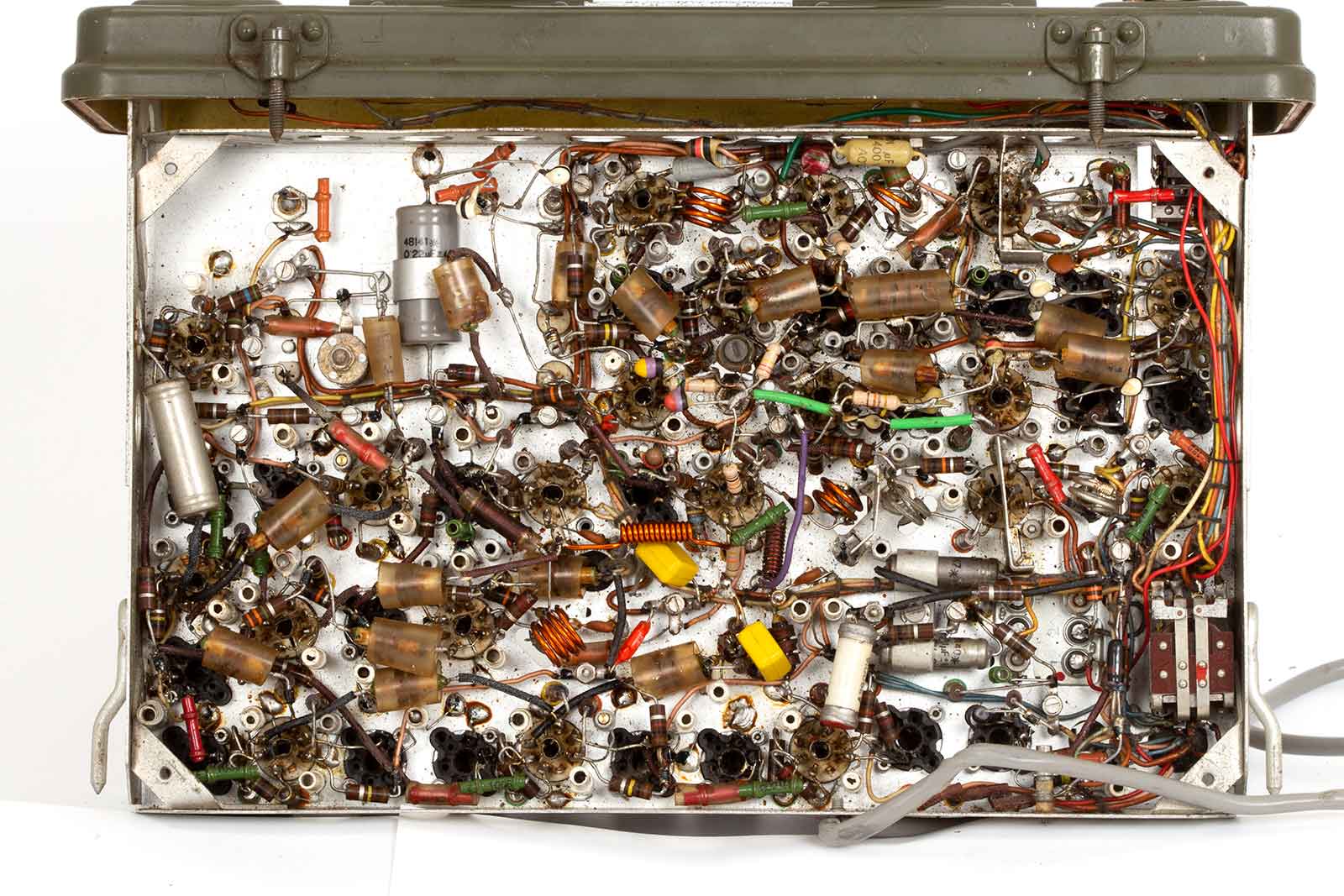

Onderaanzicht.

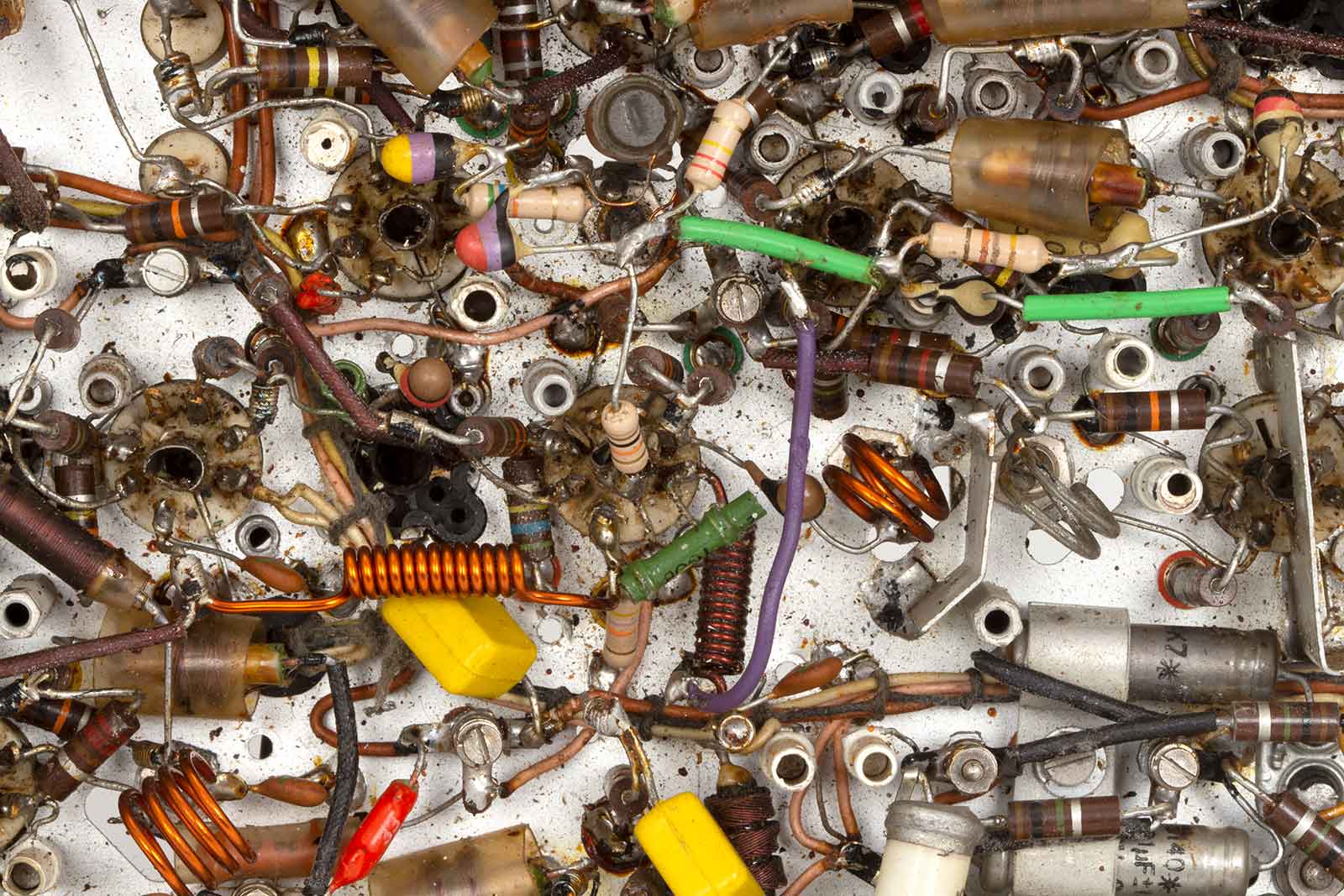

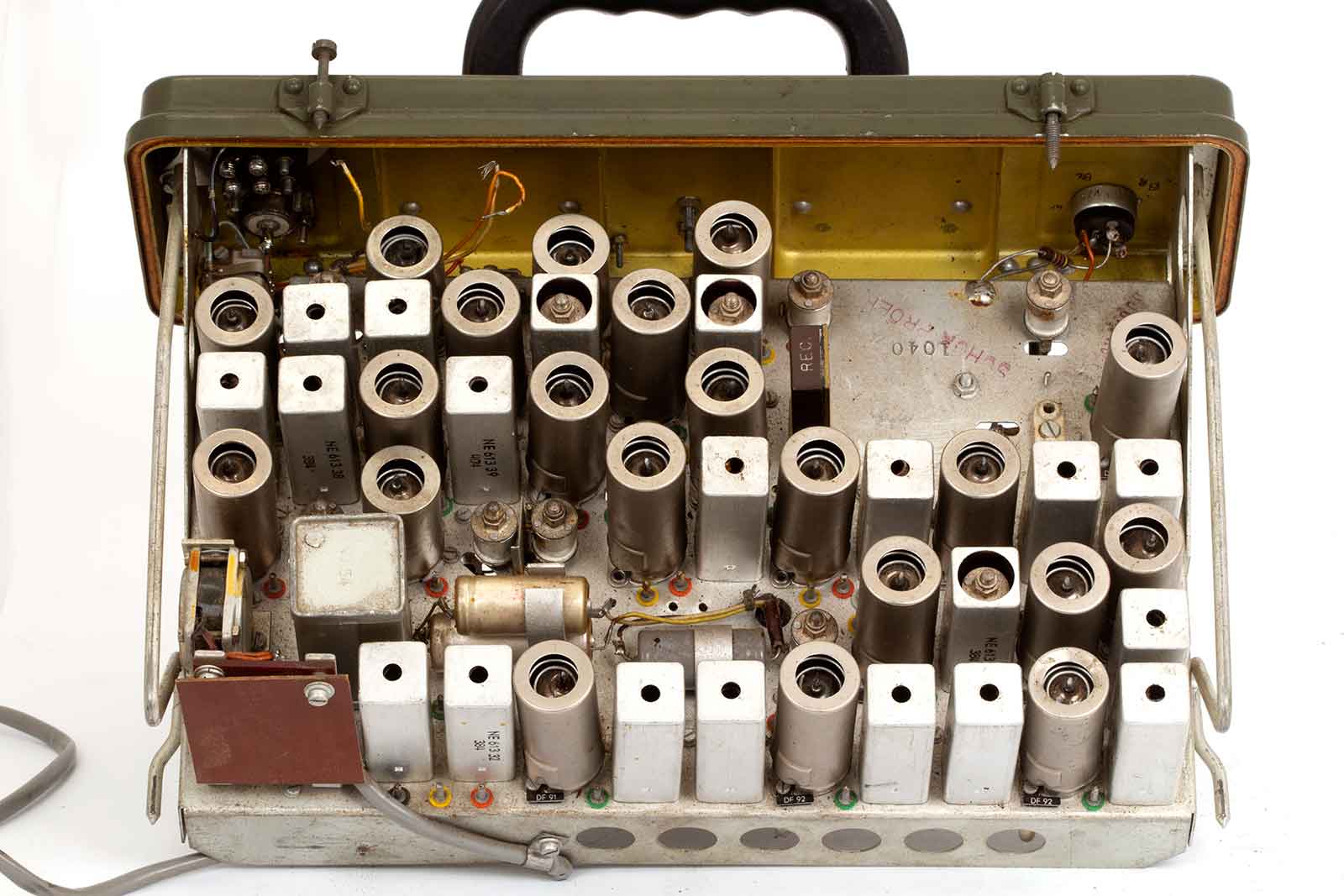

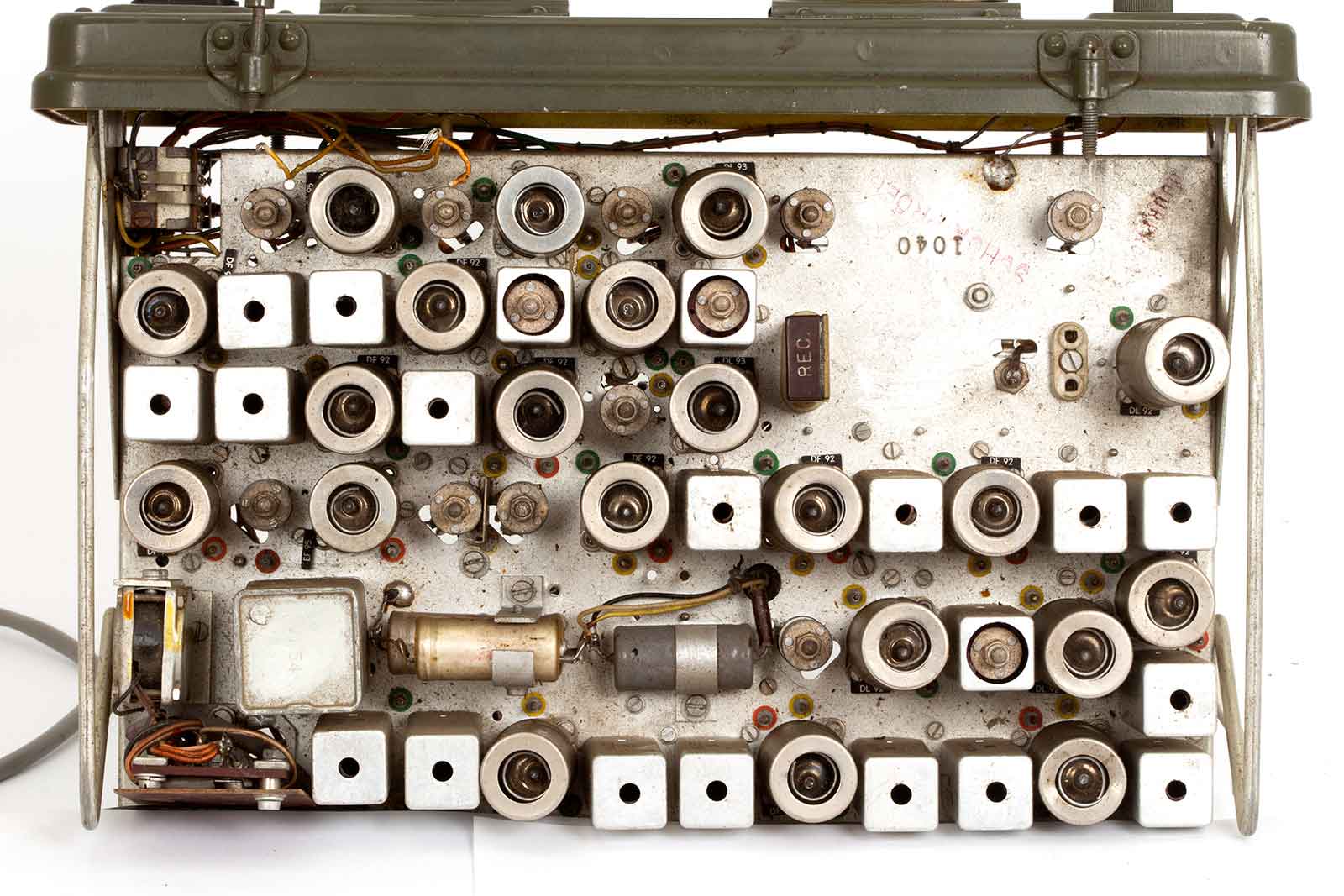

Een fleurig geheel van betrouwbare Philips-componenten, de opbouw is puur handwerk.

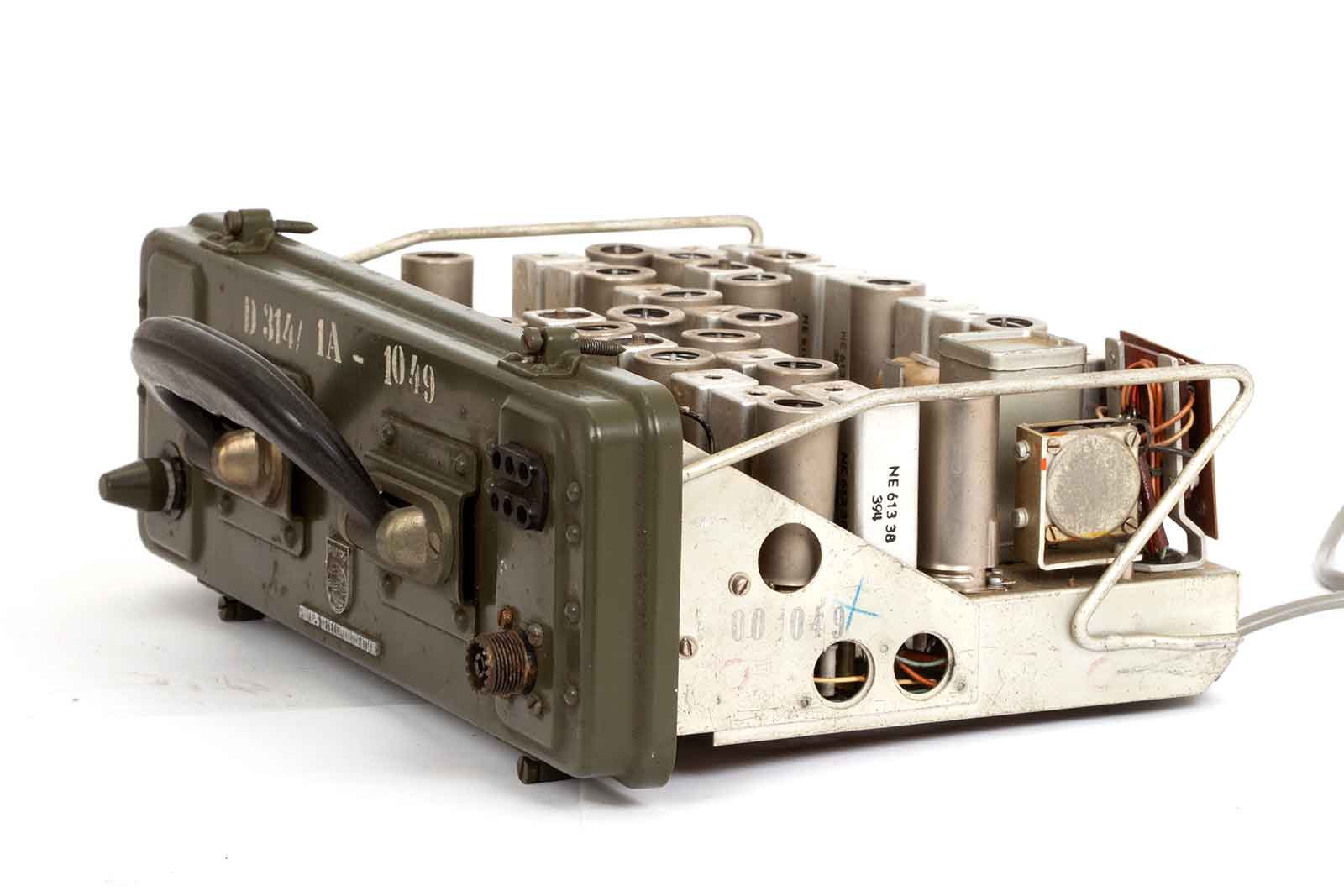

De linker zijkant.

De set van rechts bekeken.

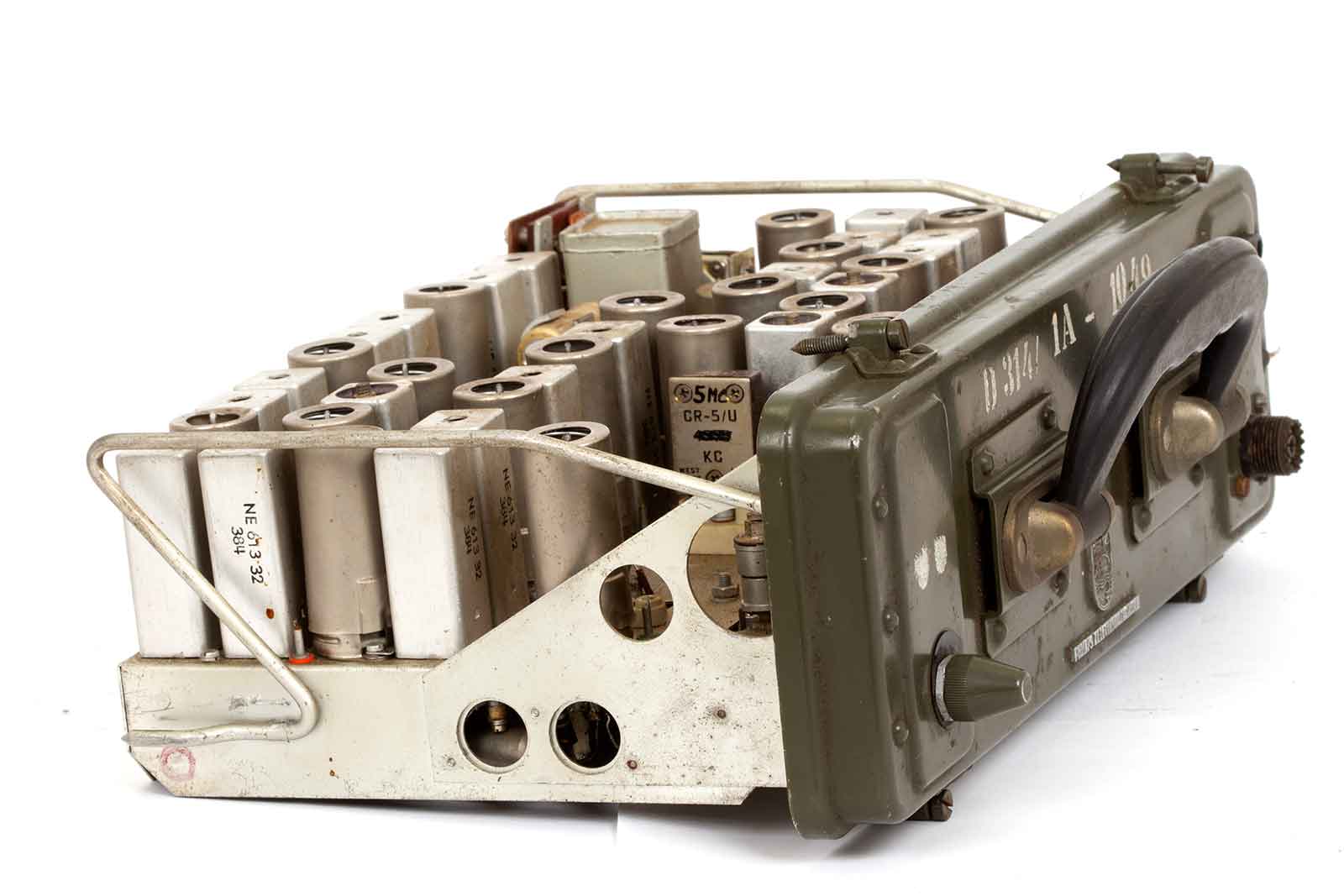

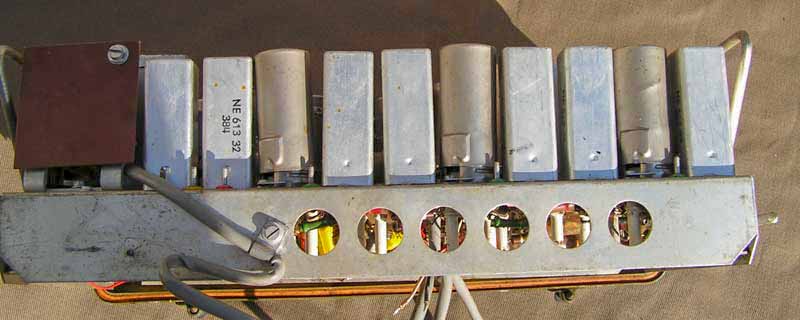

Hier nog een blik op de achterzijde spoelen en buizen.

Het huis van de zend/ontvanger ontdaan van de inhoud.

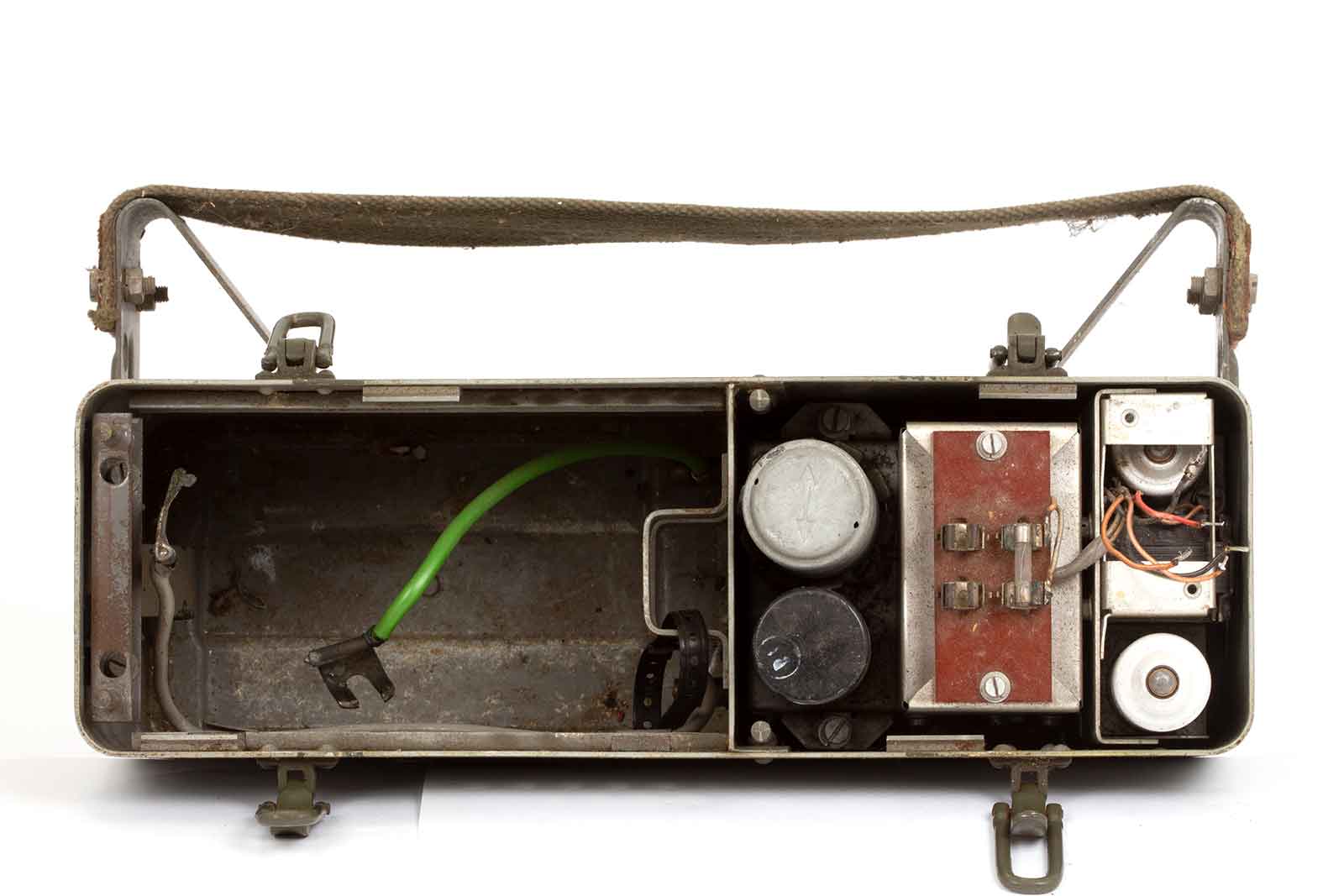

De voeding bestaat uit een triller-omvormer met een voedingsspanning van 6 Volt. De plug ontbreekt.

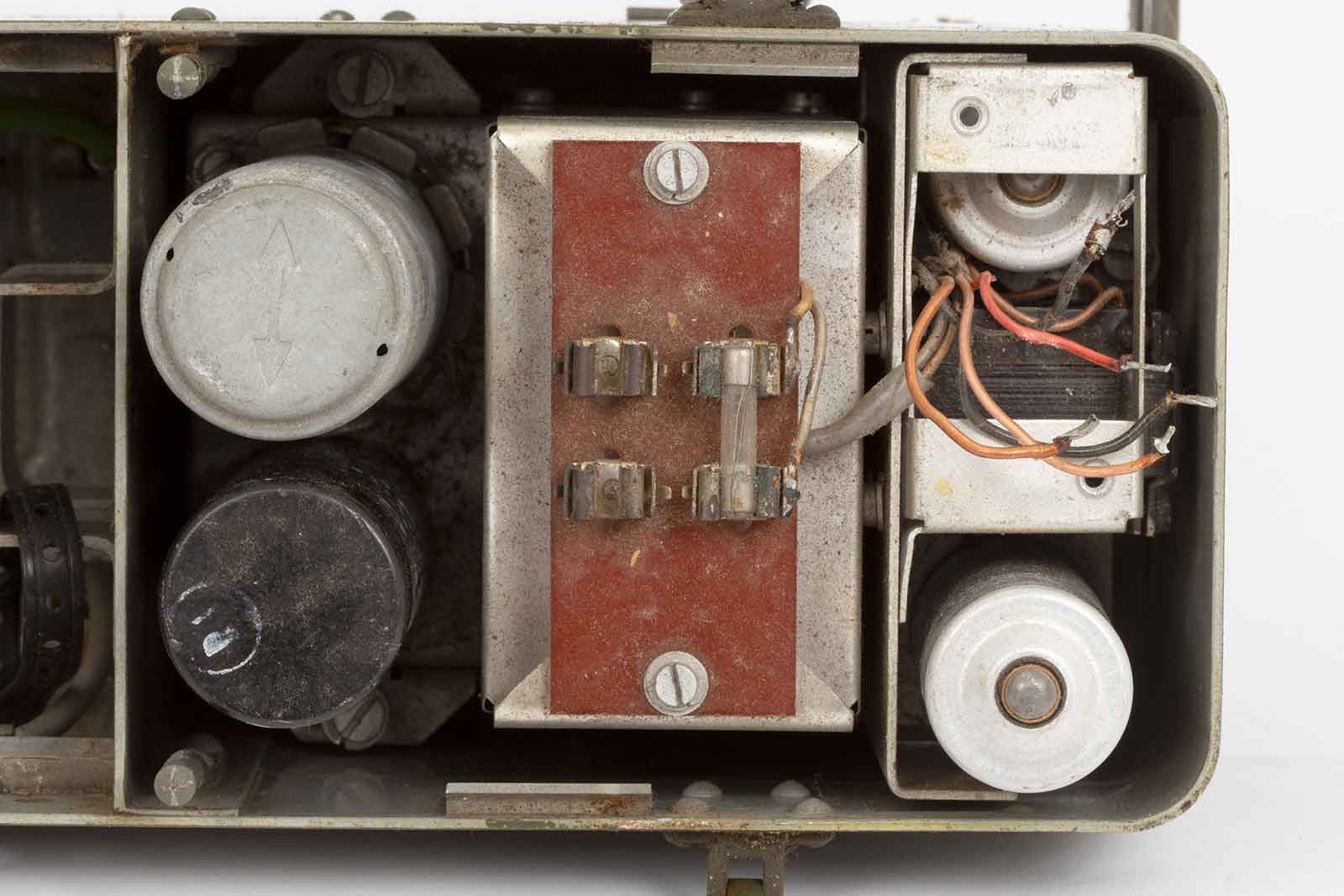

Nog een plaatje van de voeding.

De documentatie van de set in pdf.

Portofoon type SDR 314/04 Beschrijving DB-R72

Met de portofoon SDR-314 naar de 2-meter band (Electron juni 1969)
