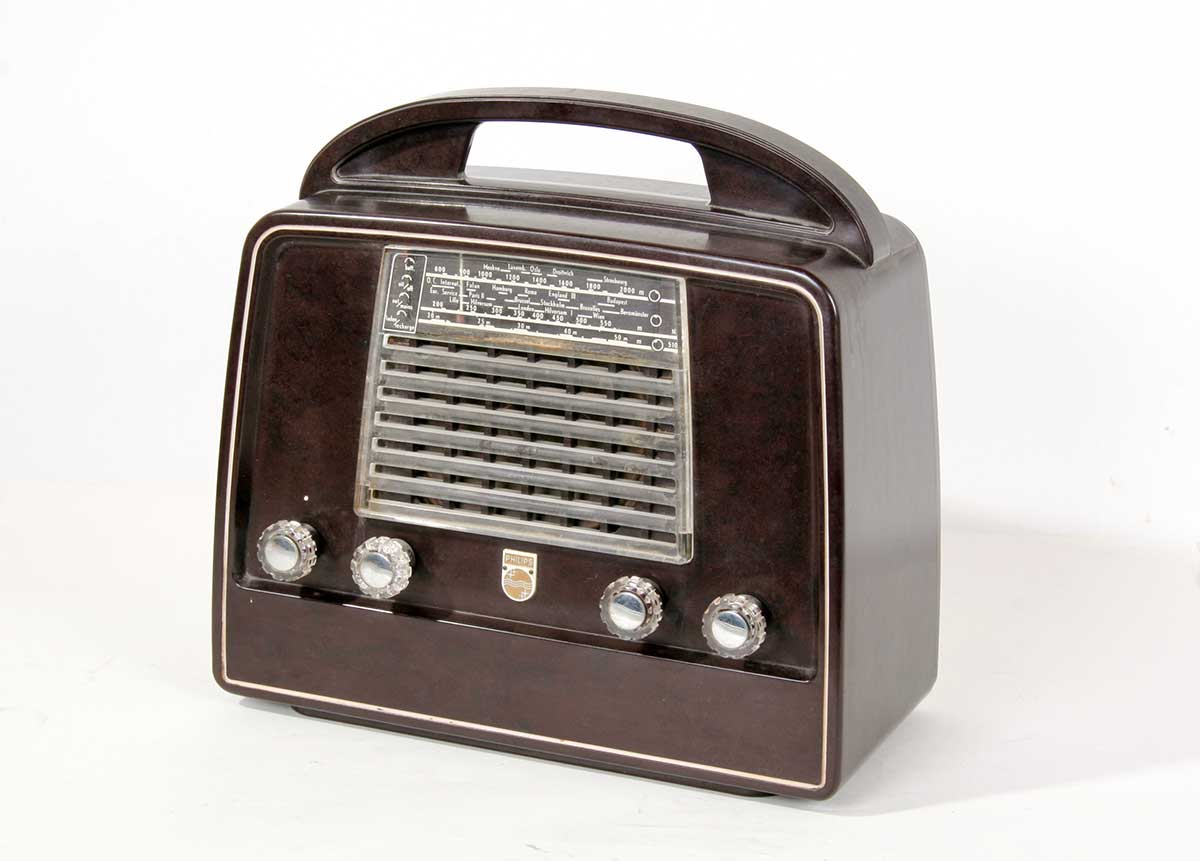

Philips LX422AB, bakeliet portable met buizen 1952

Deze portable werd in 1952 geproduceerd. Aangezien de portable radio in die tijd eigenlijk
alleen voor de beter gesitueerden weggelegd was, ontwikkelde Philips deze ontvanger met ook de mogelijkheid
het apparaat uit het lichtnet te voeden.

Zo kon de radio als normale huis- en keukenontvanger ook in de tuin gebruikt worden wanneer er twee batterijen van 67,5 V
en twee van 1,5 V. geplaatst waren.

Het is een toestel met drie frequentiebereiken, LG, MG en KG .

K.G. : 19,3 - 50,5 m ( 15,6 - 5,94 MHz )
M.G. 187,5 - 580,2 m ( 1600 - 517 kHz )
L.G. 769 - 2000 m ( 390 - 150 kHz )

De buizenbezetting:

DF91 Hoogfrequent versterker
DK92 Mengtrap en oscillator
DF91 MF-versterker
DAF91 Detector en LF-versterker
DL94 LF-eindbuis

De middenfrequentie bedraagt 452 kHz.
De netspanningskeuze: 110, 125 of 220 V~, bij een verbruik van 16 Watt.
Batterijspanning: 130 V.= ( 2 x 67,5 V) en 3 V ( 2 x 1,5 V) Gloeistroom 150 mA, anodestroom 13 mA. Het gewicht inclusief batterijen bedraagt 4,5 kg.

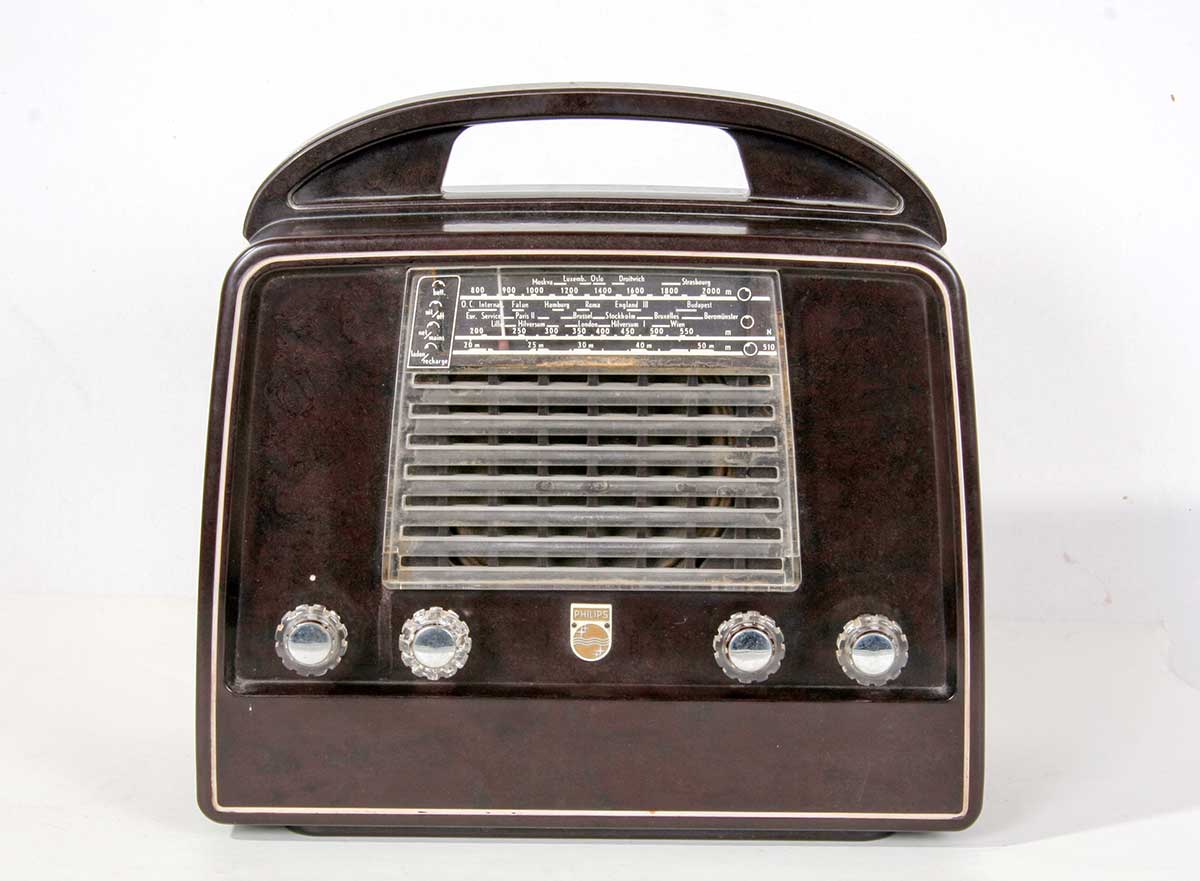

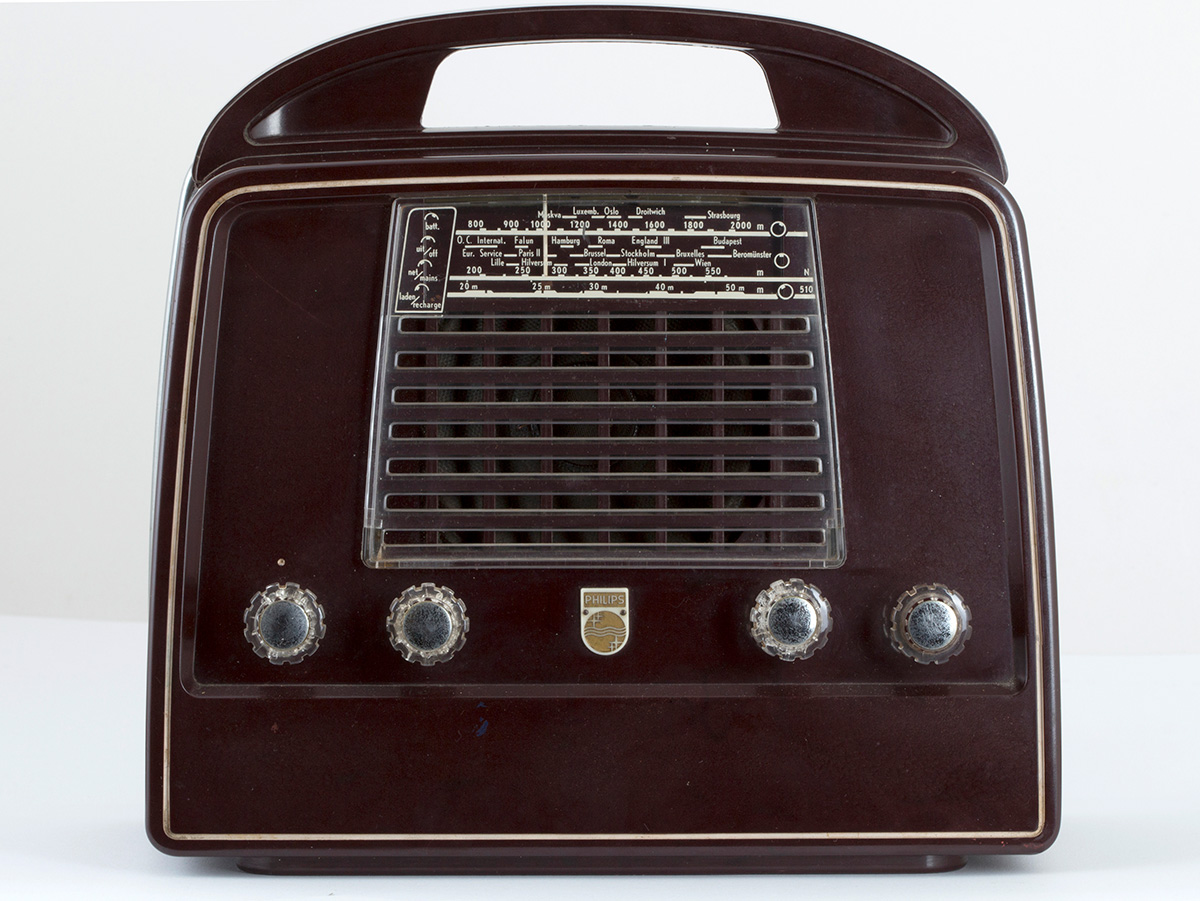

Vooraanzicht met bedieningsknoppen.  De meest rechtse knop is voor de voedingskeuze, geheel rechtsom is batterijbedrijf, midden is uit, één naar links is
aan op netspanning en geheel links is de stand waarbij de de gloeispanningsbatterijen kunnen worden opgeladen. De schakeling is erg ingewikkeld omdat de
de gloeidraden van de batterijbuisjes in allerlei serie- en parallelschakelingen gezet worden al naar gelang van de keuzeschakelaar.
De tweede knop is de volumeregelaar, de volgende de afstemmming en de meest rechtse de golfbereikschakelaar, links is KG, midden MG en rechts LG.

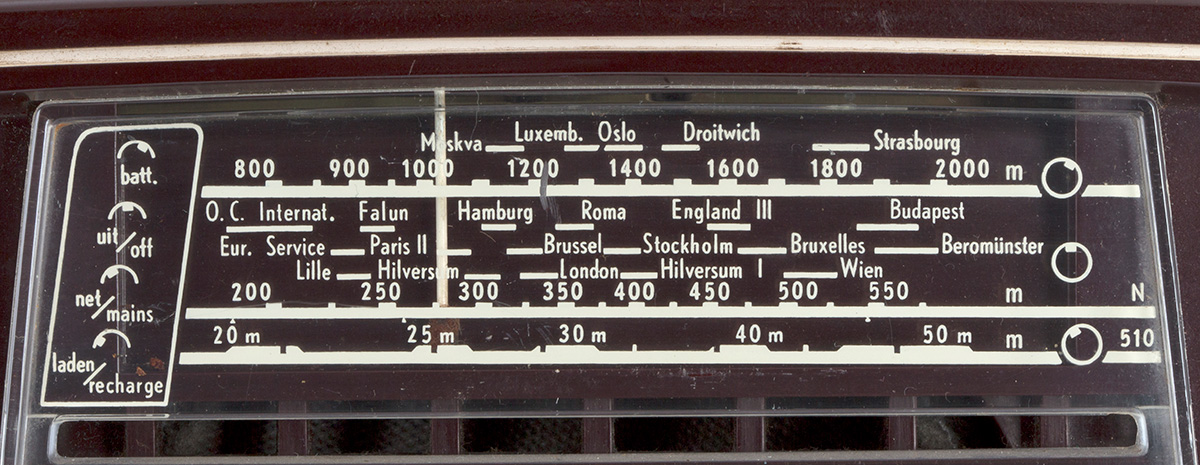

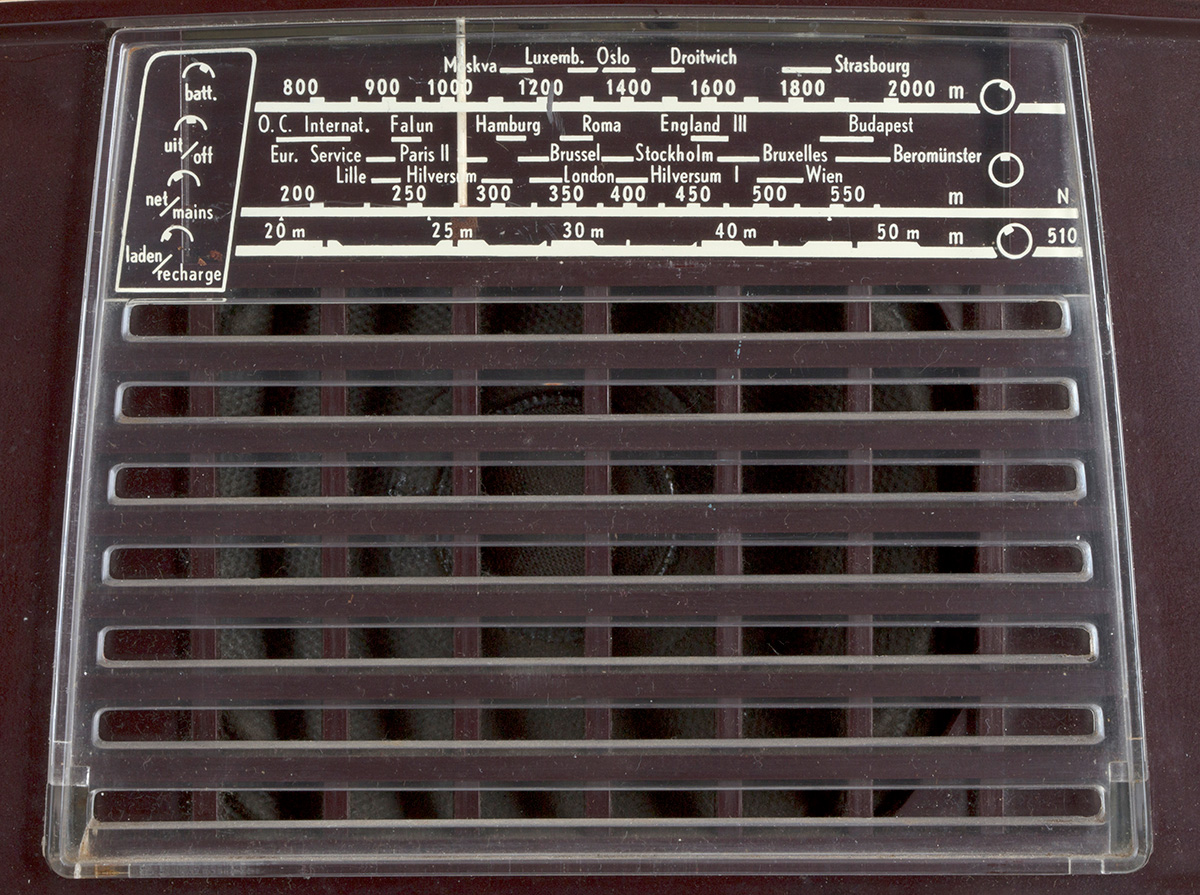

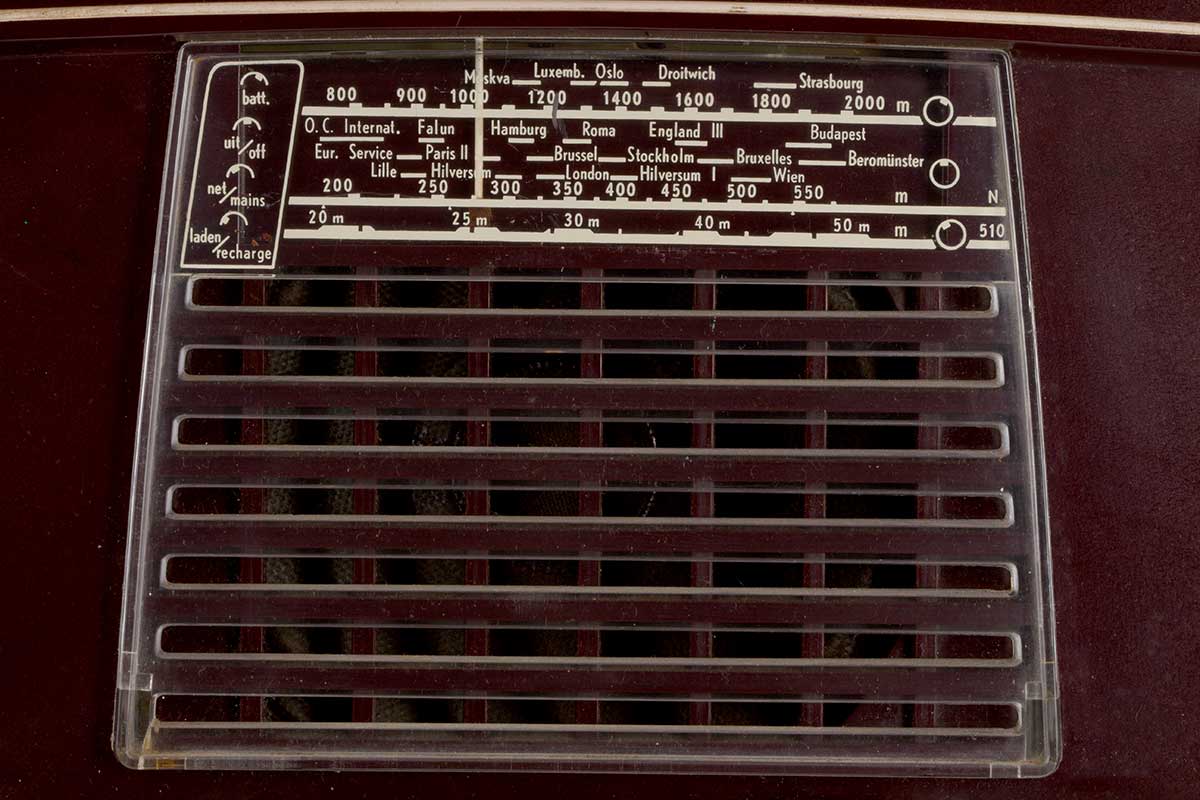

Schaal met met luidsprekerrooster.

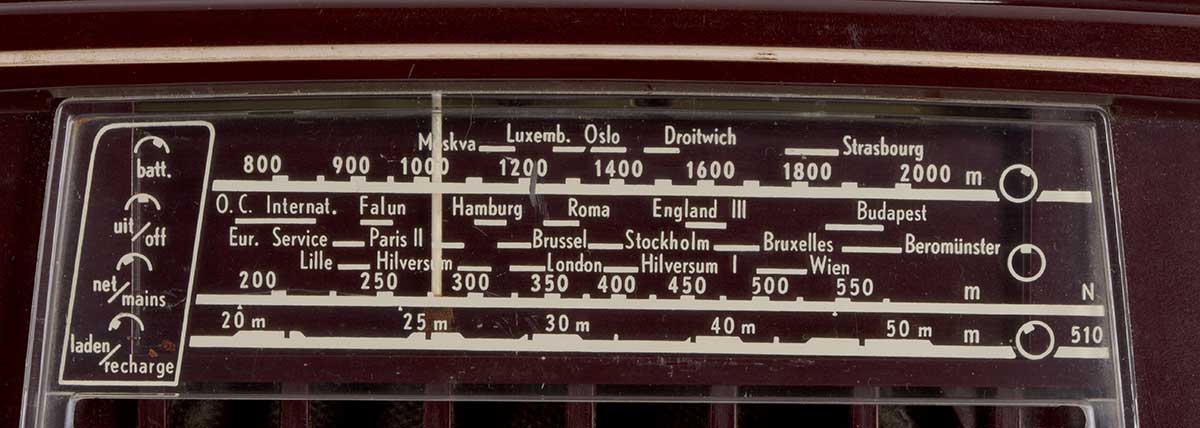

Schaal met echte zendernamen, geen fantasieloze namen als Radio 1. Met dit soort schalen zette je plaatsen zoals Hilversum en Jaarsveld op de wereldkaart.

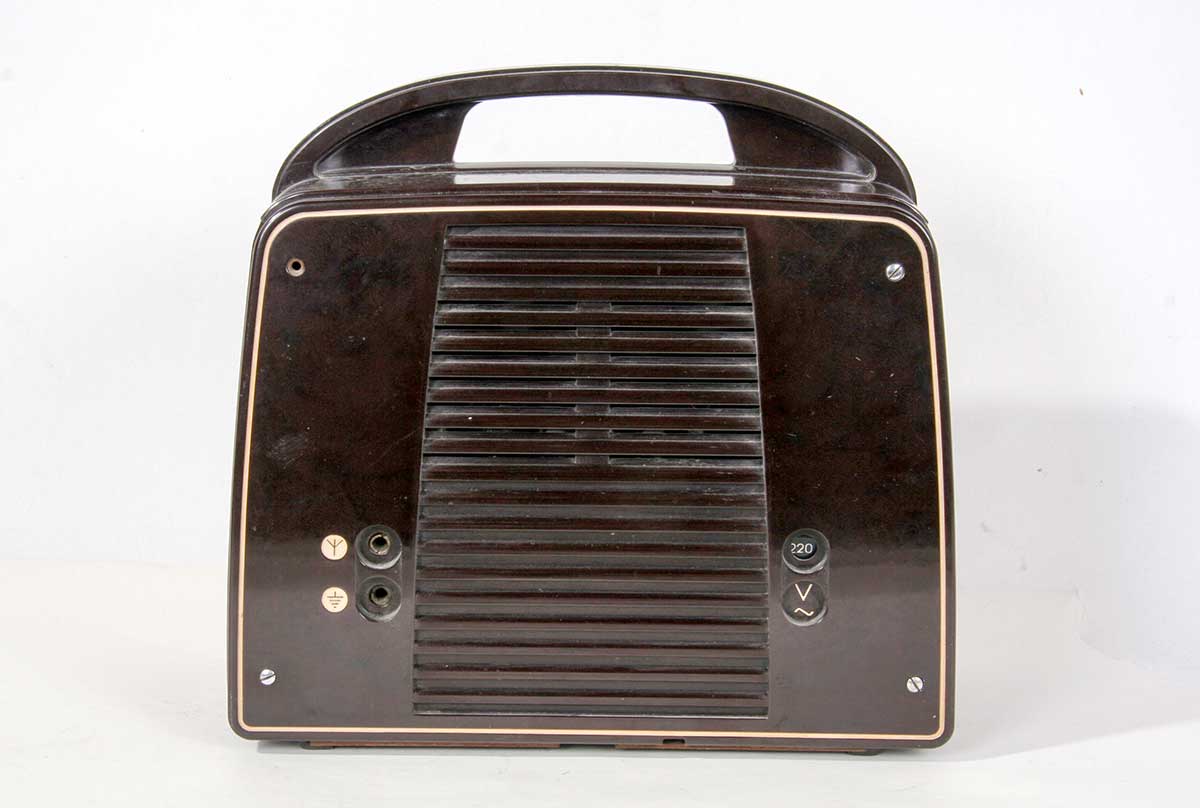

De achterzijde met aansluitingen voor externe antenne en aarde.

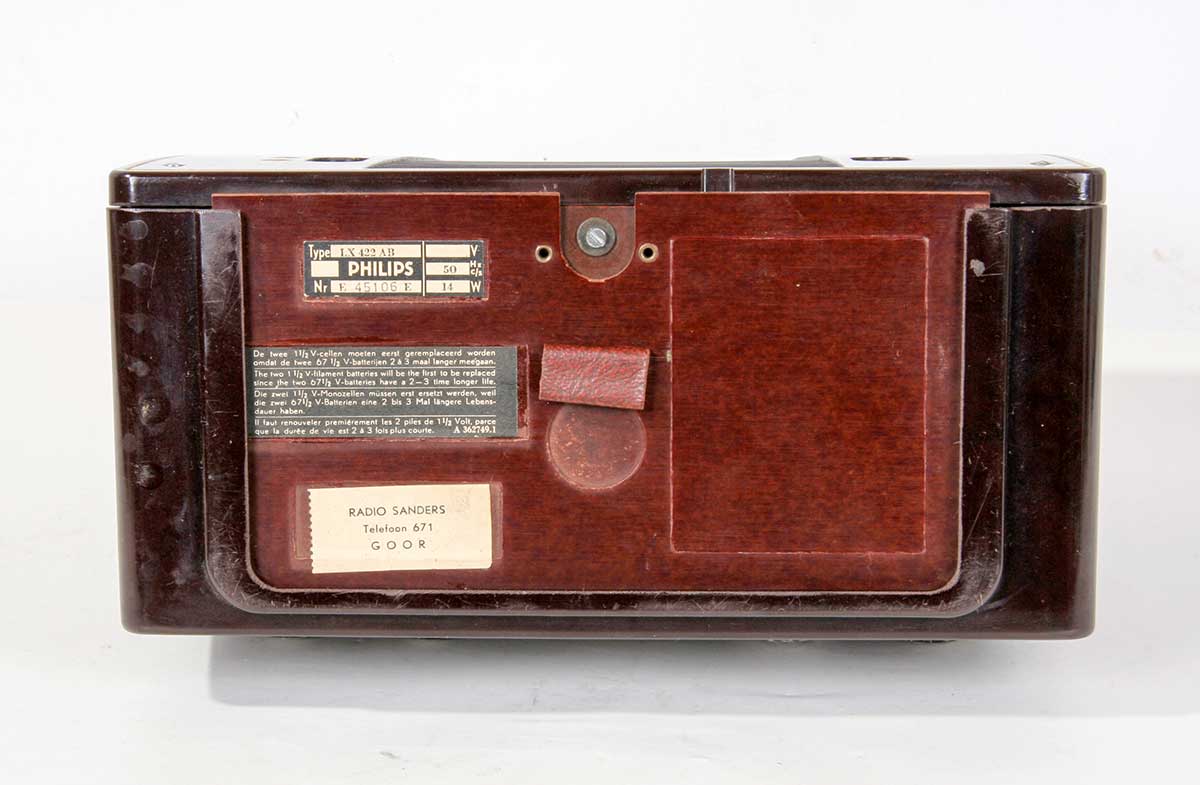

De onderkant met het toegangsluik voor de batterijen. Hierin bevindt zich ook de korte-golf-antenne en het netsnoer.

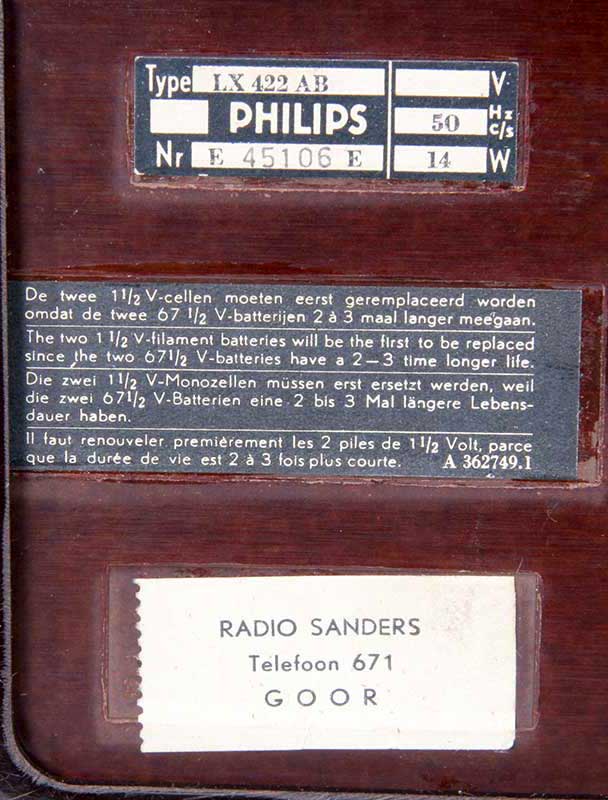

Ook hier, Radio Sanders de leverancier.

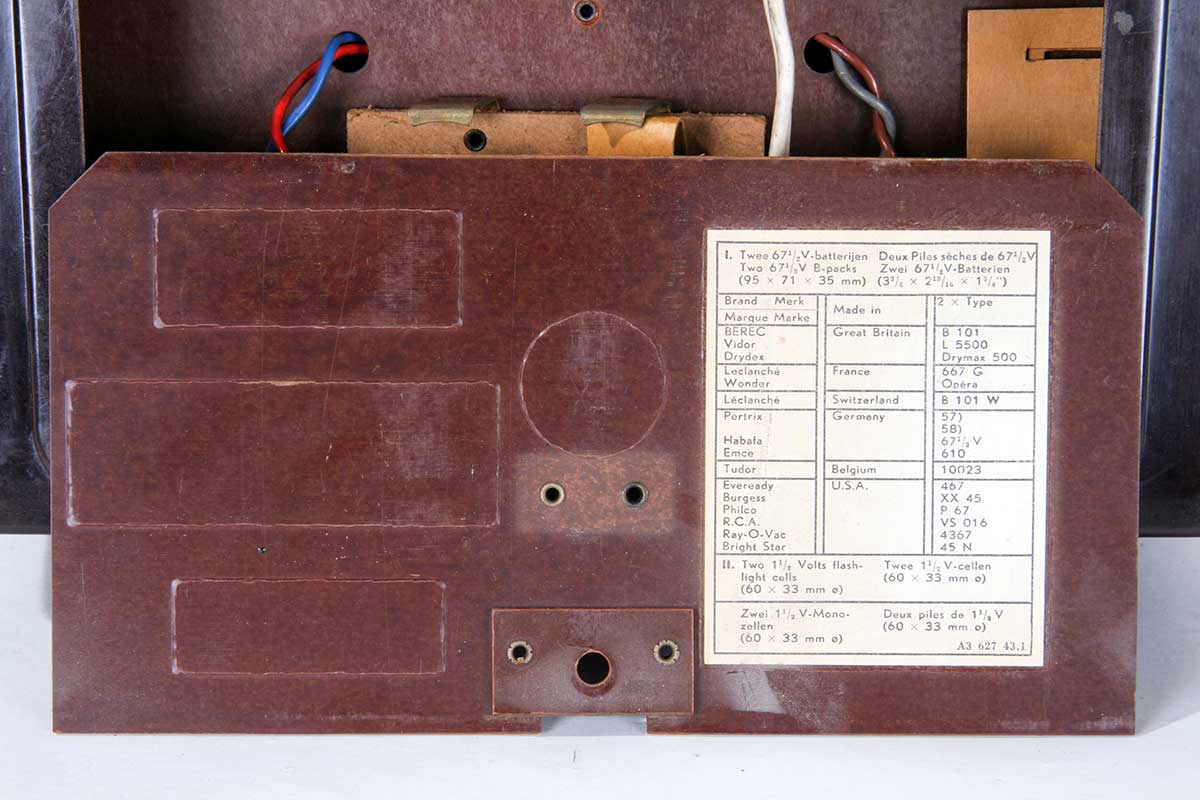

Achterkant van de bodemplaat.

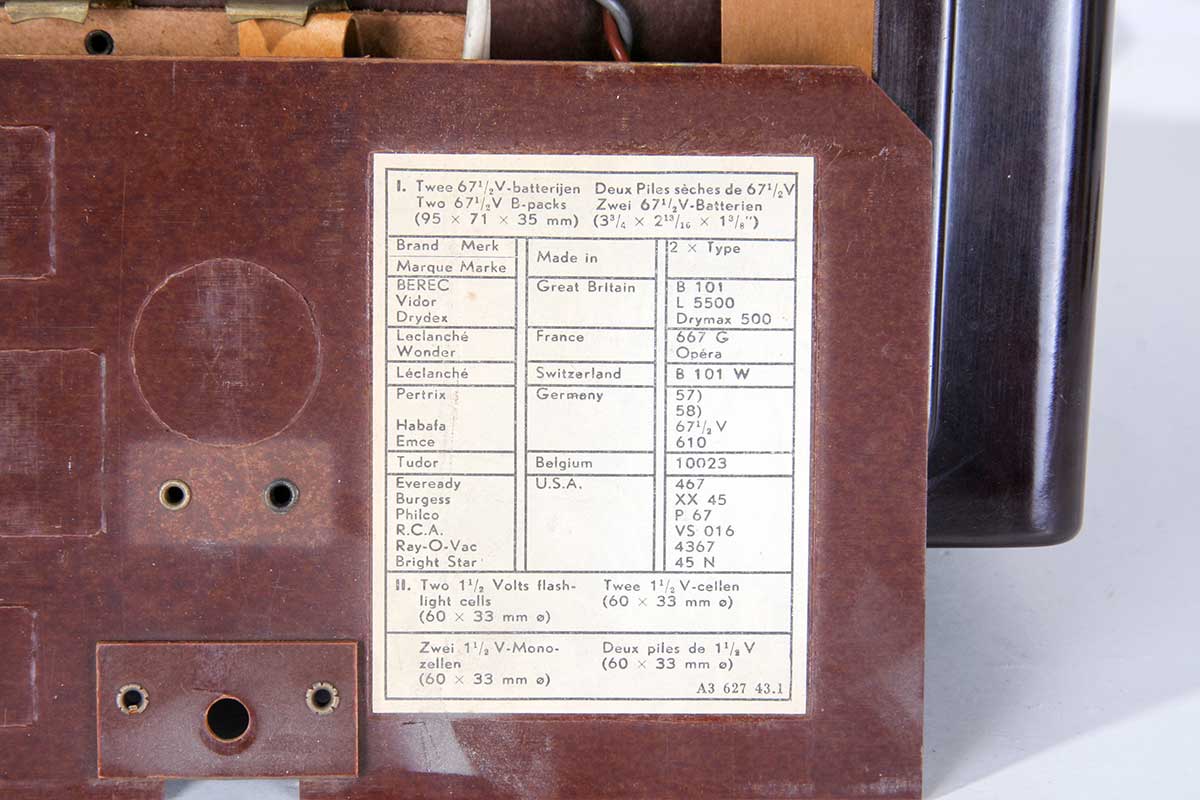

De keuzelijst voor de batterijen.

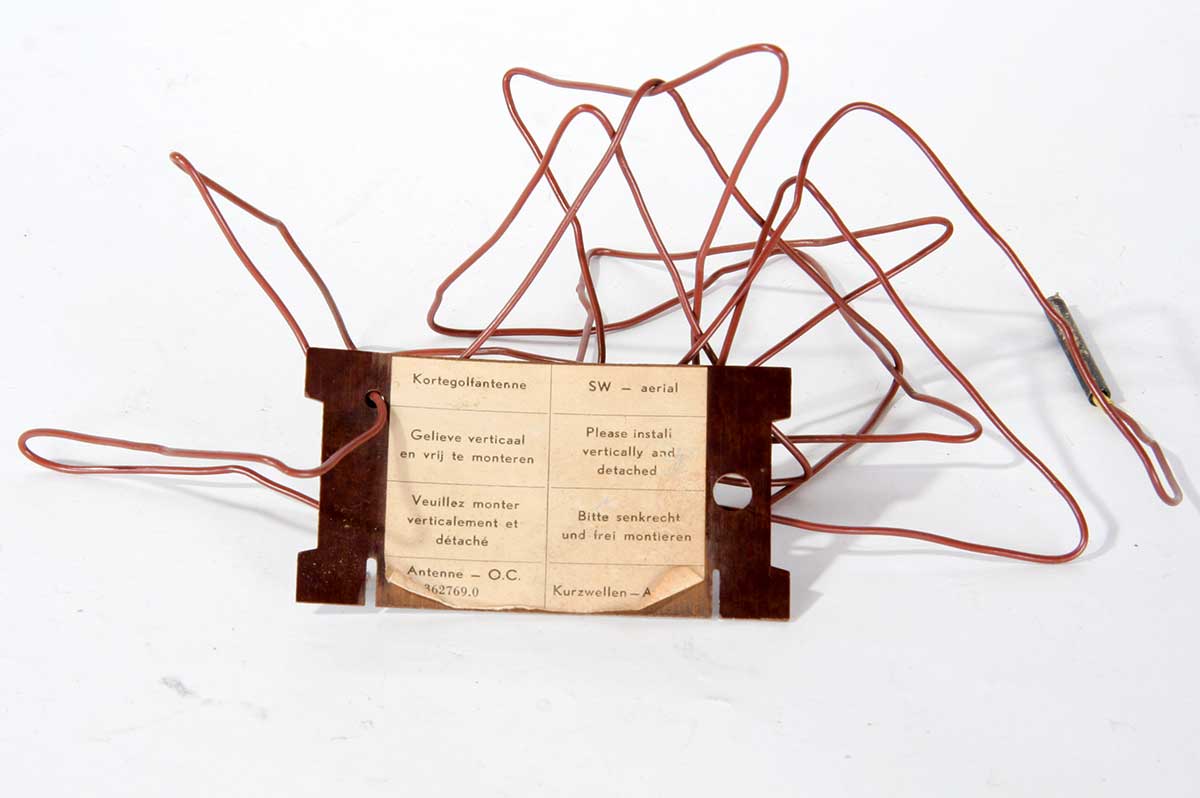

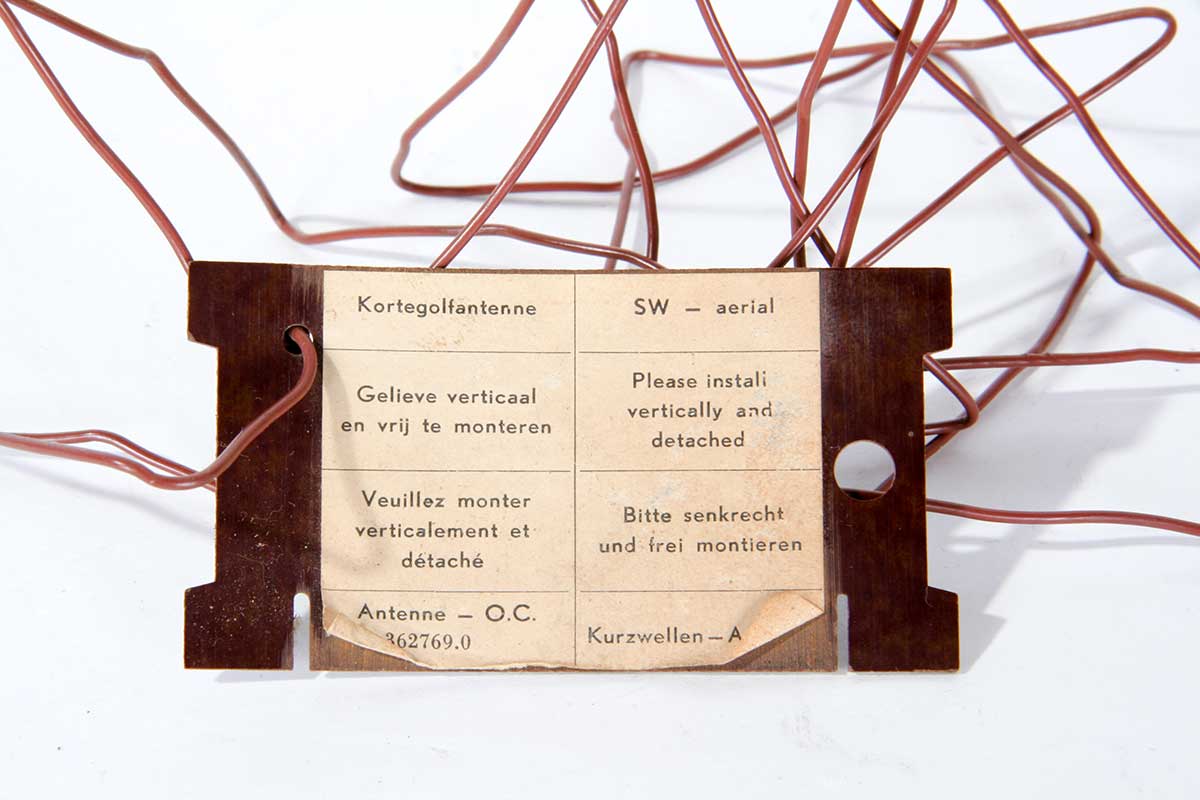

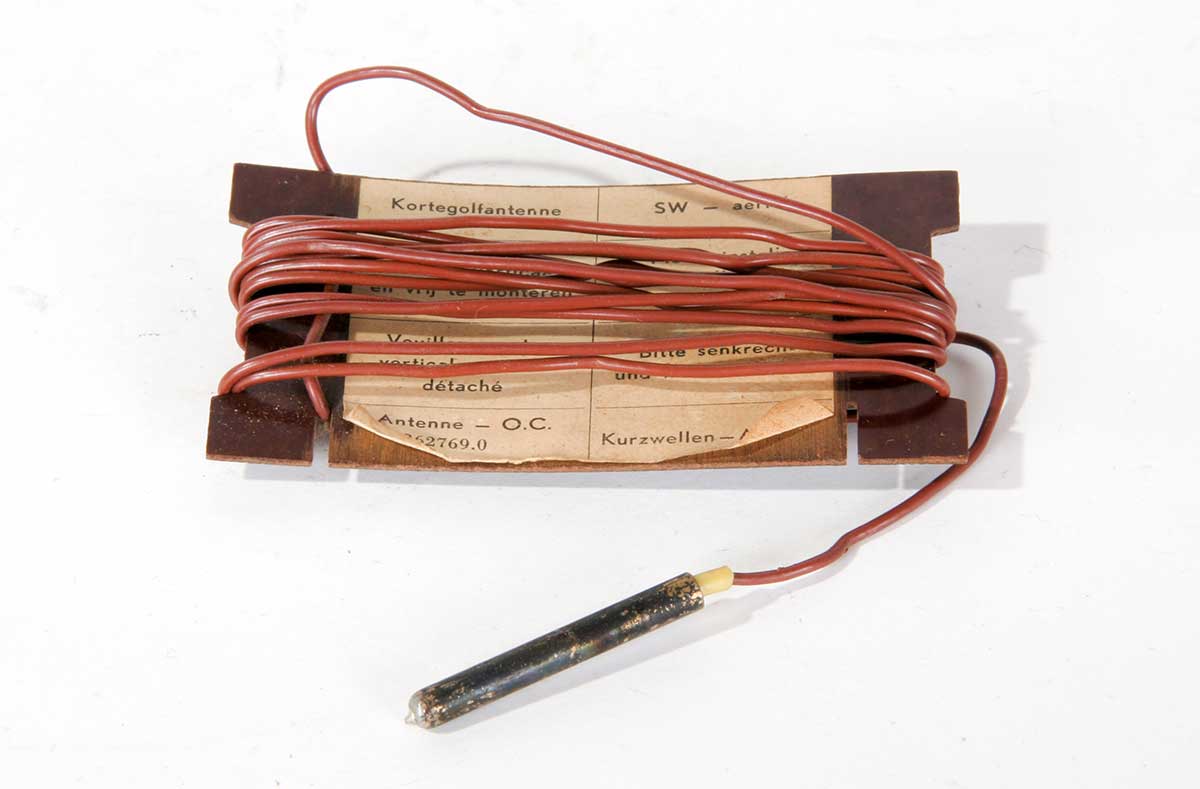

Het klosje draad met stekker, de KG-antenne.

Antenne-kunstwerk.

Gebruiksaanwijzing.

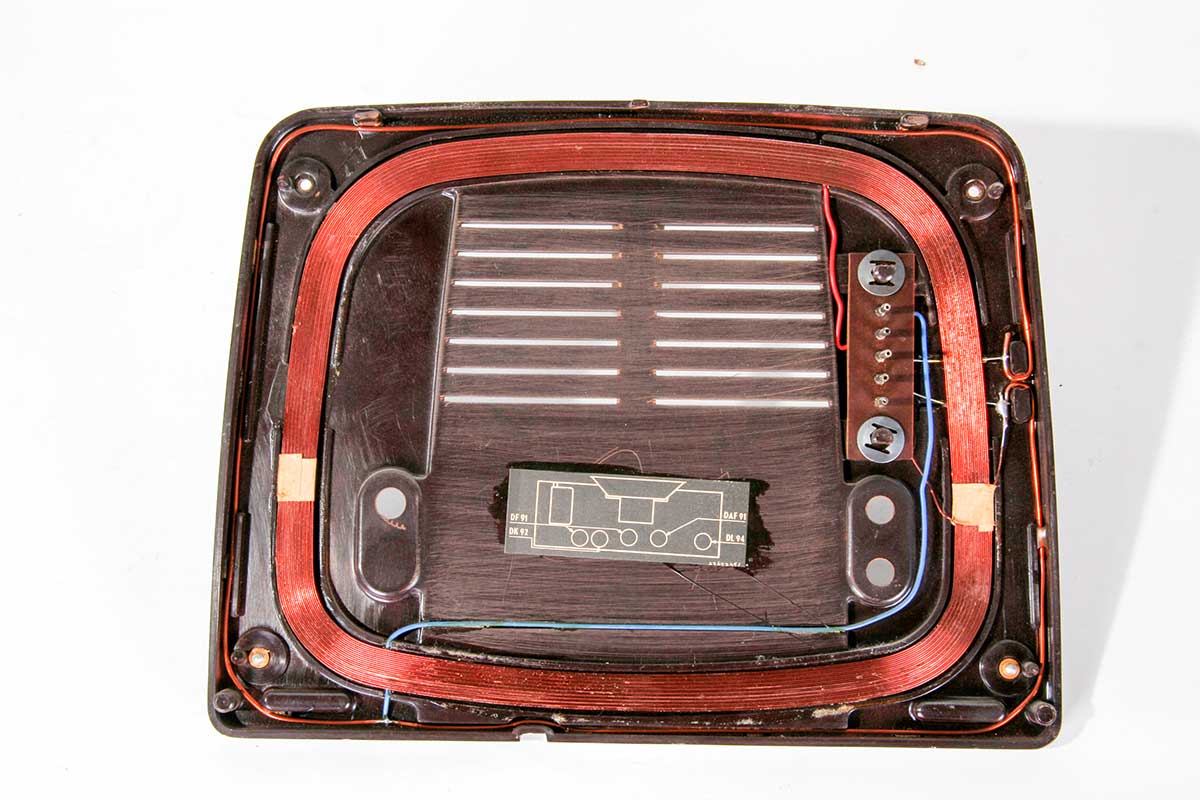

Achterklep met raamantenne. De gehele zaak wordt met de radio verbonden dmv. een vijfpolige stekker.

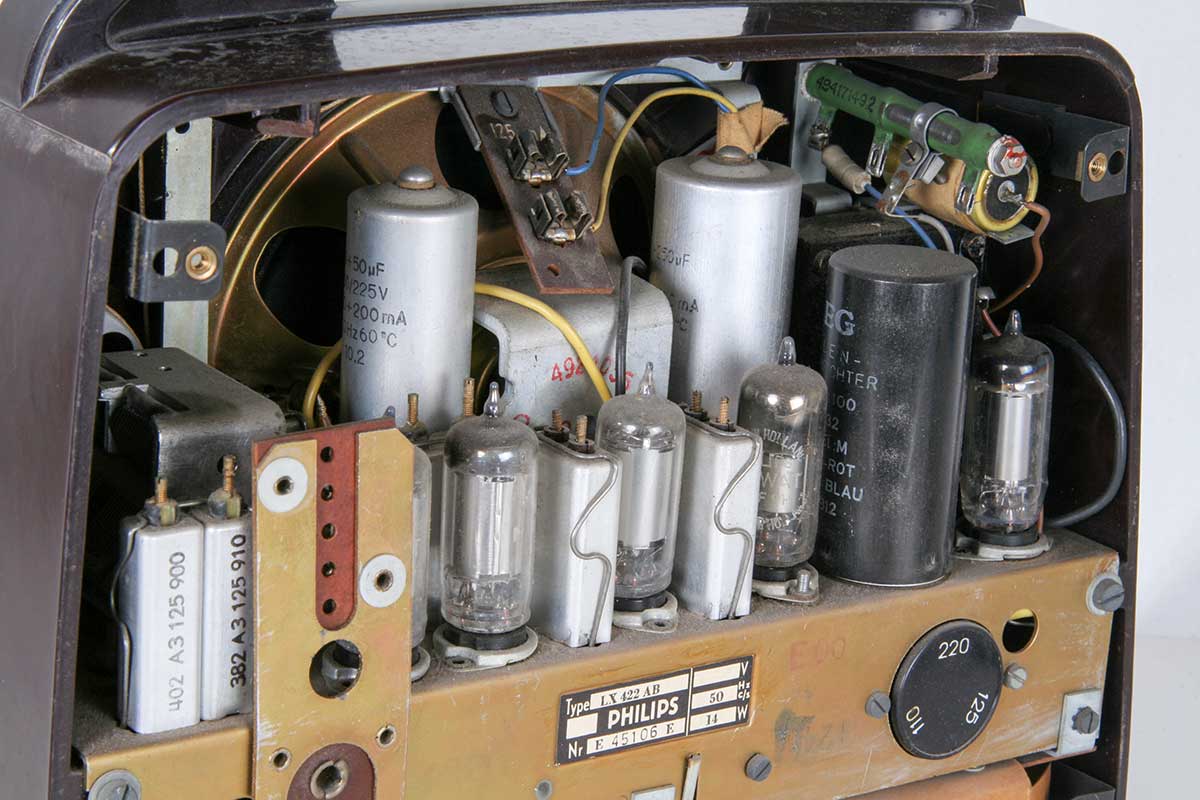

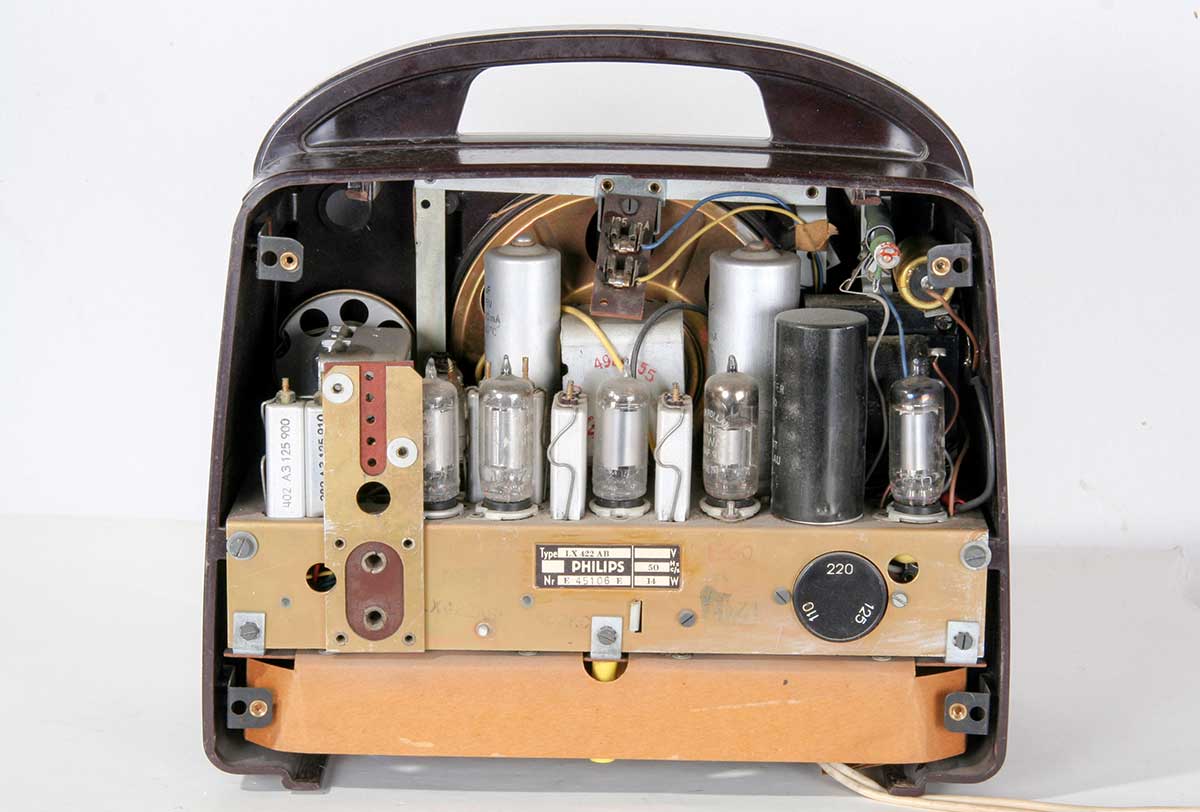

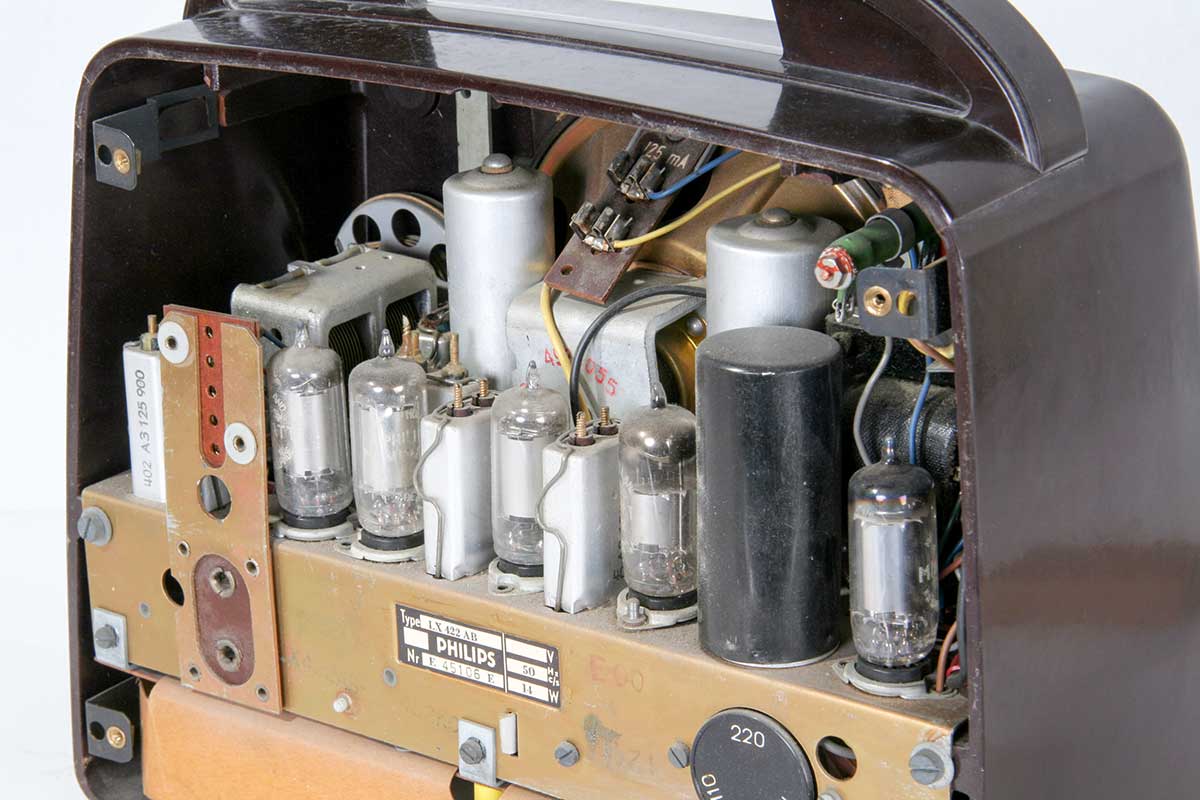

Blik in het inwendige van de portable. Gelijk de buizen op de tester gezet. Ze doen het allemaal nog, de DF91's zijn niet meer zo goed, maar het kan nog net.

Vanuit de linker kant.

En natuurlijk vanaf rechts.

Het snaartje voor de afstemming is gebroken, maar zoals het eruit ziet niet echt moeilijk te repareren en heb ik de snaar vervangen door een stalen kabeltje.
Dat hield dus in dat het geheel moest worden ontkast. Het viel mee. Resultaat is wel dat er nog een paar foto's bij kwamen.

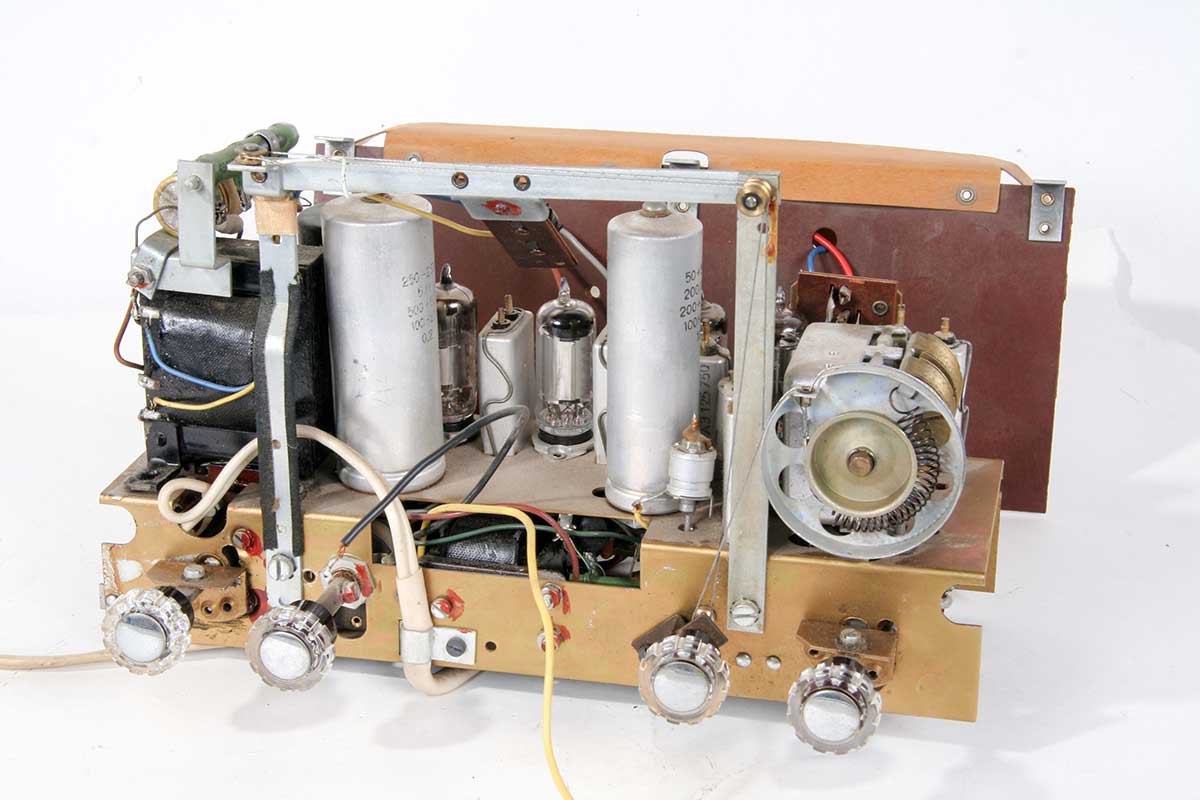

Voorzijde met afstemming.

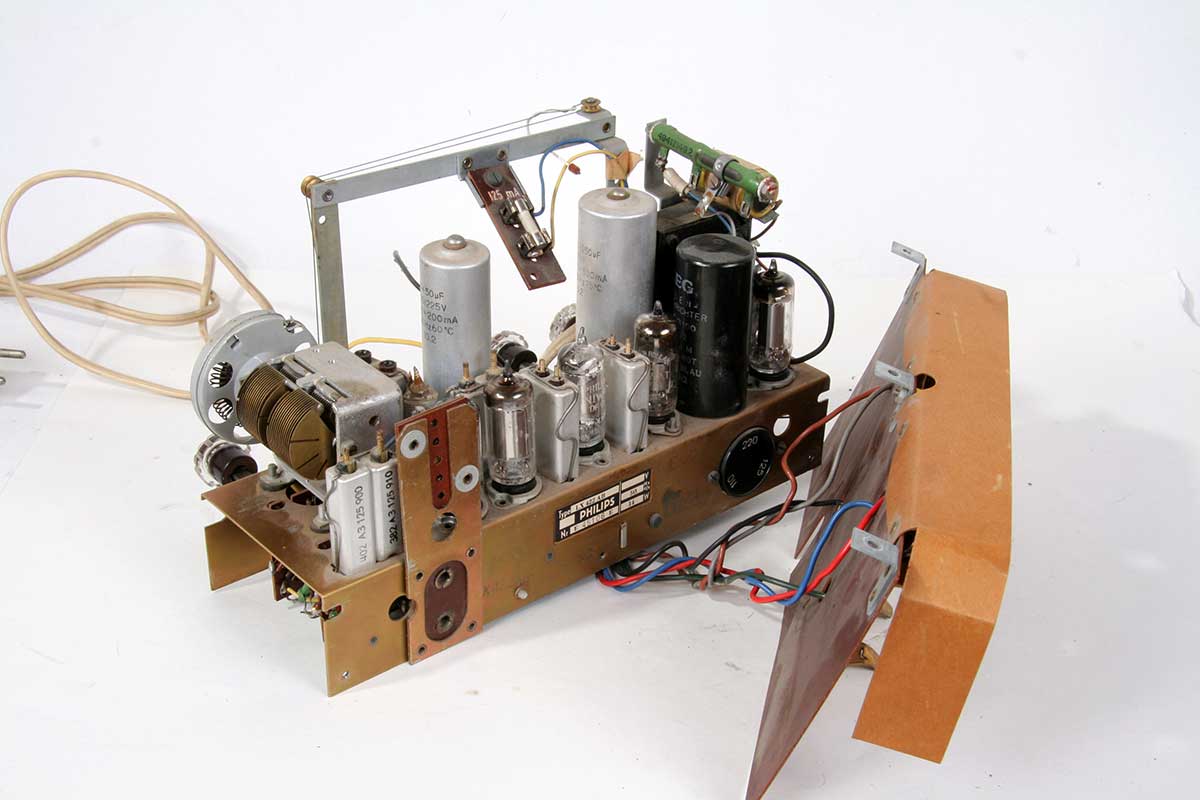

Achterkant.

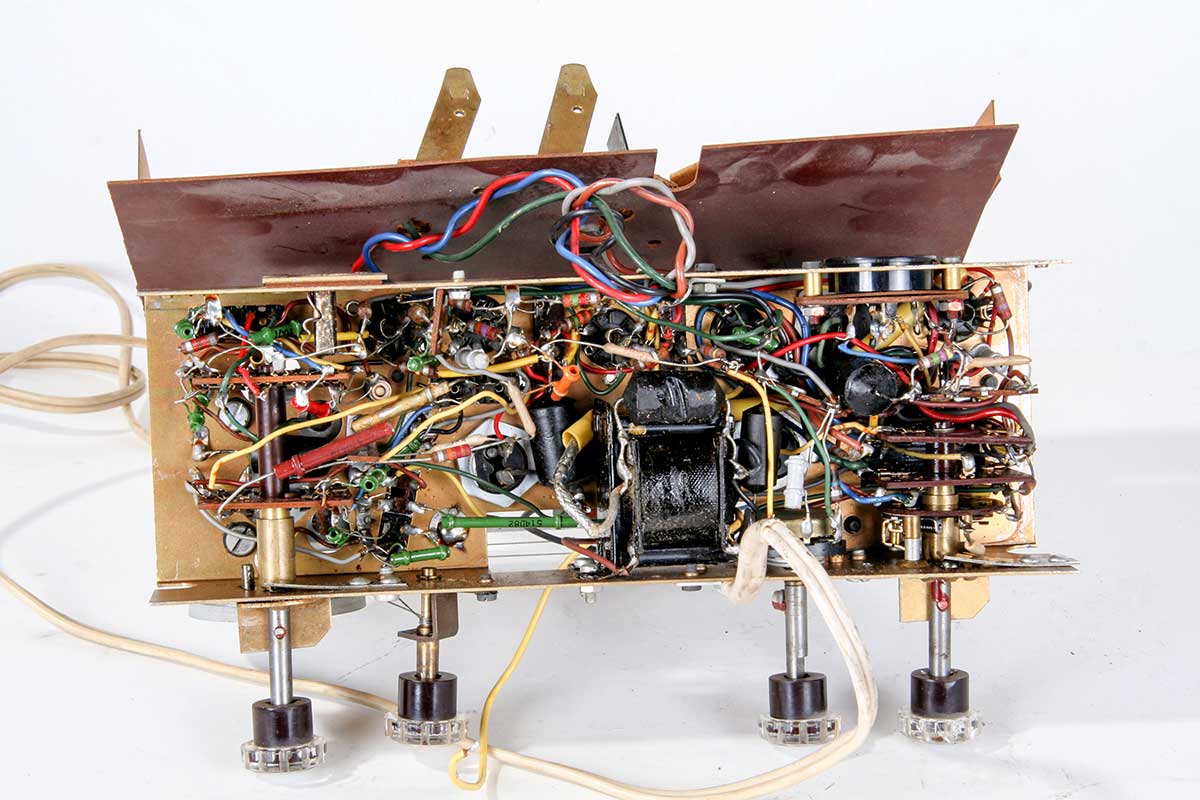

Onderkant met nog een paar teerknollen.

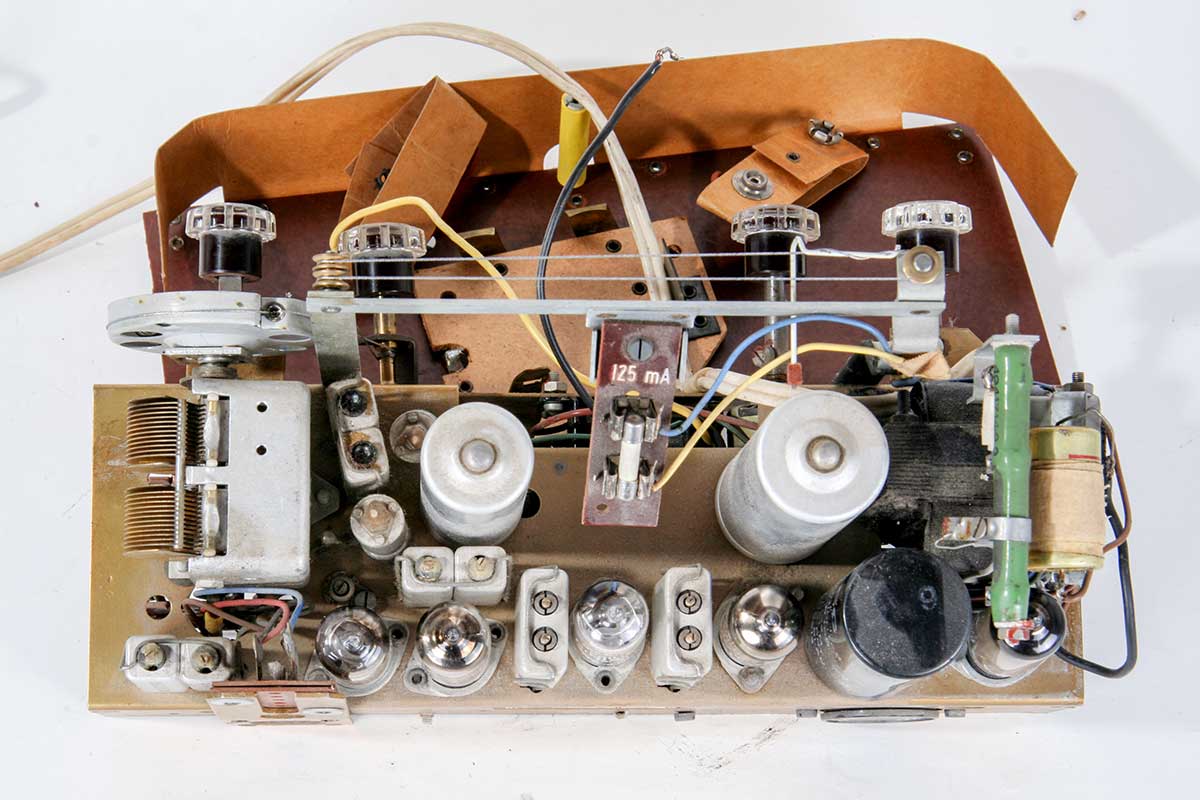

Bovenaanzicht.

Na heel voorzichtig de spanning opgedraaid te hebben, deed het toestel helemaal niets. De hoogspanning ( 90 Volt) was aanwezig maar de gloeispanning was
niet in orde. Dus er maar een portie contact-spray tegenaangegooid, op de spanningskeuzeschakelaar. Heel vaak heen en weer geschakeld en opnieuw gemeten.
En waarempel, het radiootje doet het met een voor batterijbuizen behoorlijk volume. De kwaliteit is goed te noemen, de luidspreker en de kast zijn ook groot genoeg.

Voor meer informatie, de documentatie van het toestel in pdf-formaat:

PHILIPS SERVICE DOCUMENTATIE LX422AB-00-19-32
