Het was de bedoeling om deze ontvanger voor de sloop te kopen.
Ik liep al lange tijd rond met de gedachte weer eens een ouderwetse transistorversterker te maken, met trafo's en oude transistors. Deze radio leende zich hier prima voor, dus, voor weinig geld, dit oerdegelijke apparaat aangeschaft.
Er stond er nog een, voor nog minder. Welliswaar beschadigd, maar ja, het ging alleen om de onderdelen.
't Huis gekomen, toch wel nieuwsgierig of het radiootje nog werkt, je weet maar nooit. Met wat kontaktspray de schakelaars weer wat werkend gemaakt en ziedaar, of beter, luister, hij werkt nog uitstekend. Zelfs beter dan menig moderne ontvanger.
Ja, dan moet de hele boel maar schoongemaakt worden.
Het resultaat, een redelijk mooie, maar vooral, uitstekend werkende draagbare radio uit 1960. En die andere, die sloop ik en maak er toch de transistorversterker mee.

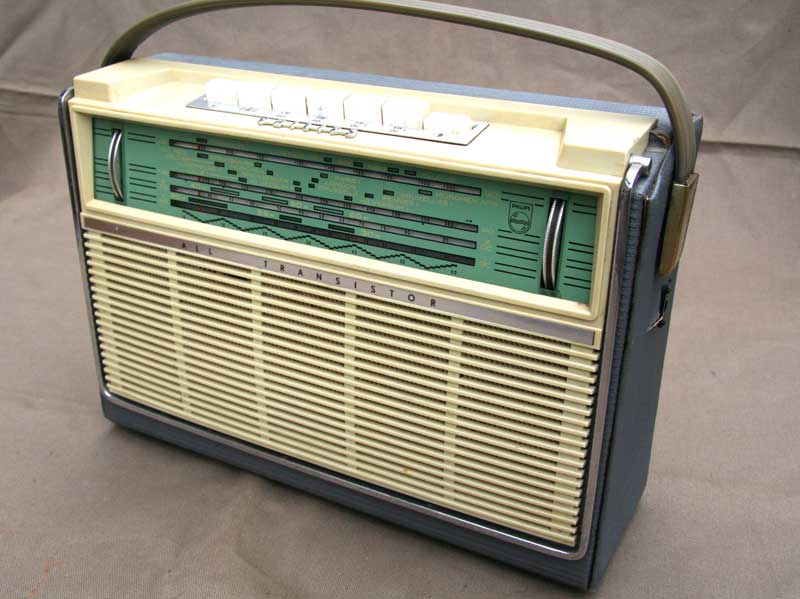

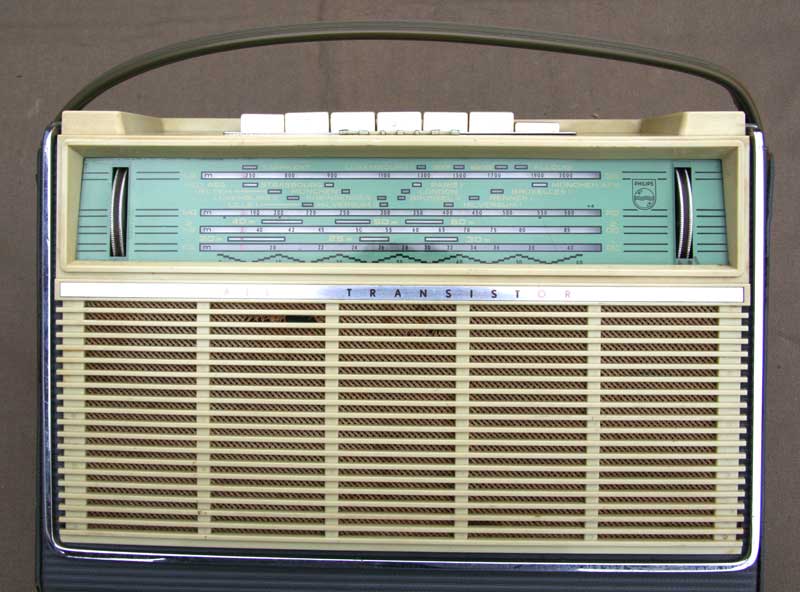

Hier staat het wonder van techniek. Lange-, midden- en twee keer korte-golf.
Met een OC170 als oscillator/mixer, 2 x OC45 voor de MF-versterking, 2 x OC75 voor LF-versterking en 2 x OC74 voor LF-eindtrap, die ca. 1 watt levert aan de 25 ohm luidspreker.

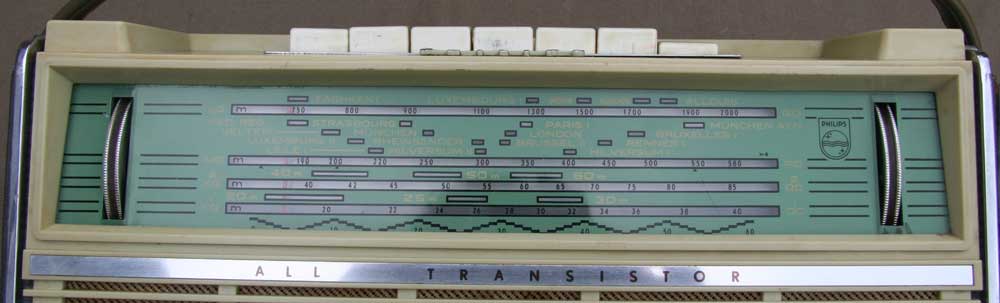

De schaal met druktoetsen.
| Langegolf | 750 meter | 2000 meter | 400 kHz | 150 kHz |
| Middengolf | 185 meter | 580 meter | 1622 kHz | 517 kHz |
| Kortegolf 2 | 39,4 meter | 83,3 meter | 7,6 MHz | 3,6MHz |
| Kortegolf 1 | 19,36 meter | 39,4 meter | 15,5 MHz | 7,6 MHz |

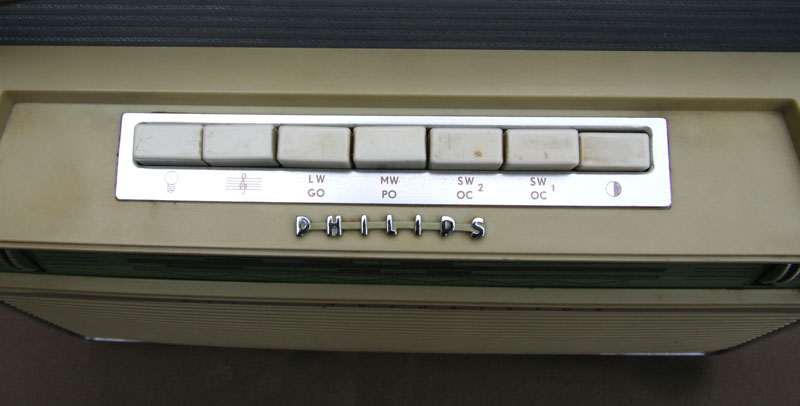

De toetsen.
De verchroomde rand, rondom de radio, is de opklapbare antenne voor de korte golf-ontvangst. In de hoogste stand wordt contact gemaakt met het ingangs-circuit.

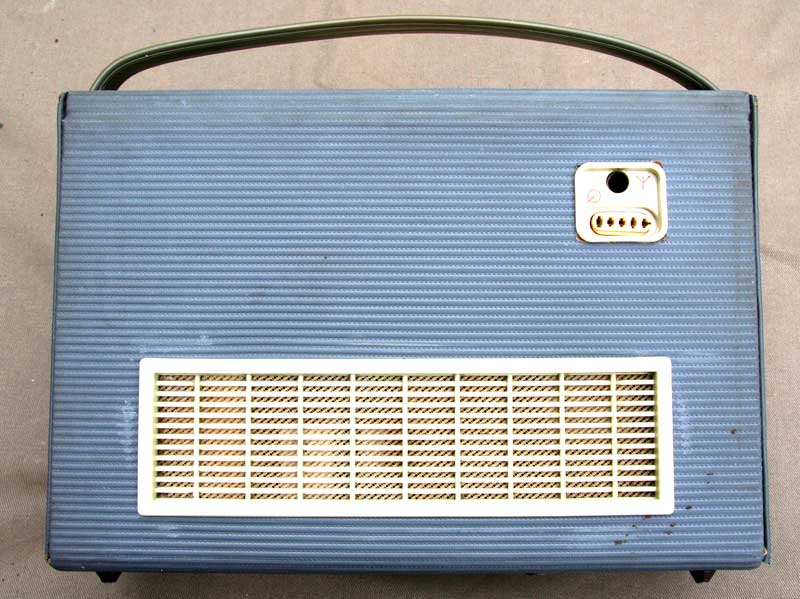

Aan de achterkant bevinden zich tevens de aansluitingen voor een platenspeler en voor een externe antenne.

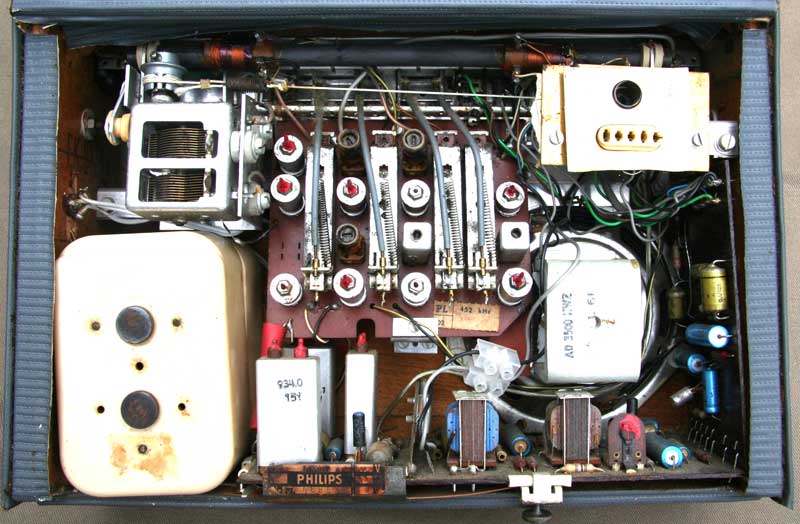

Linksonder de batterijbak voor 6 AA-batterijen, waardoor het toch al gewichtige apparaat nog zwaarder wordt. Verder de mooie componentjes, waar het eigenlijk om ging.

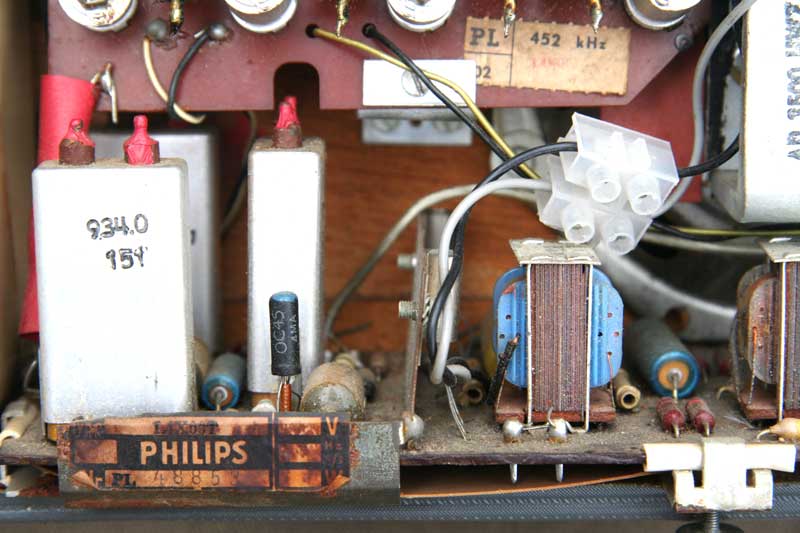

Stukje MF-versterker + LF.

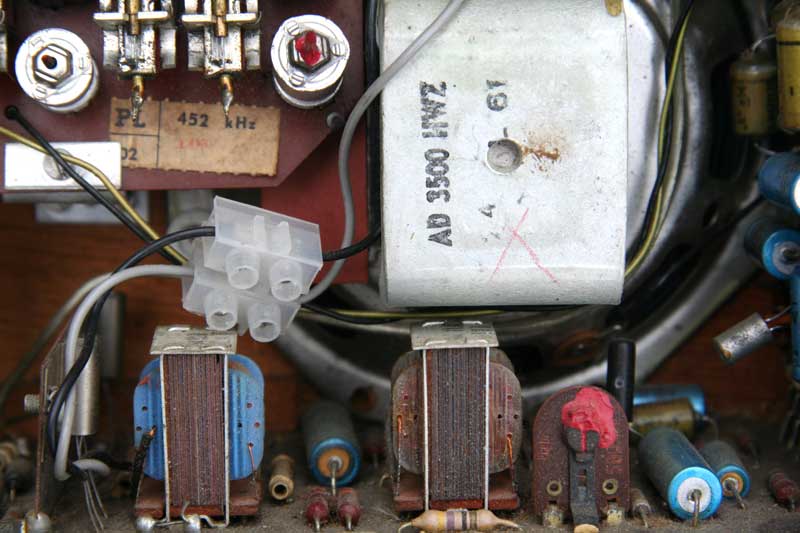

Het laagfrequent geweld. De kroonsteen is niet origineel.

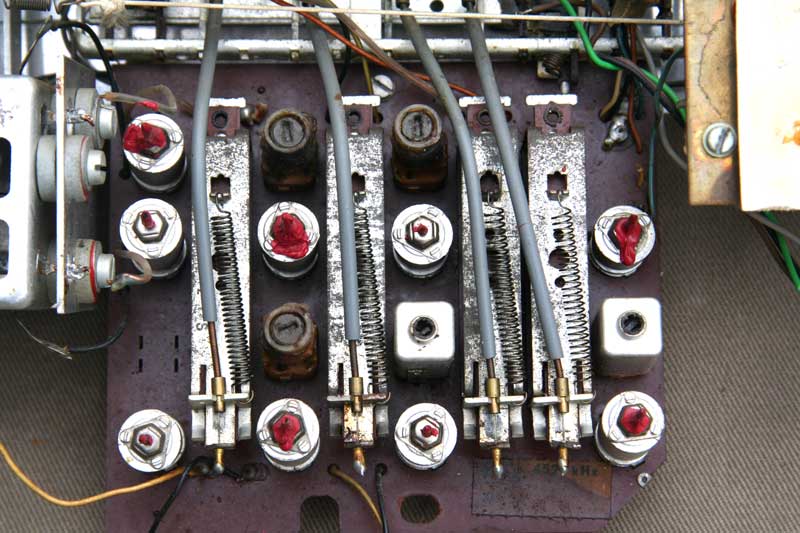

Het druktoetsen-mechaniek.

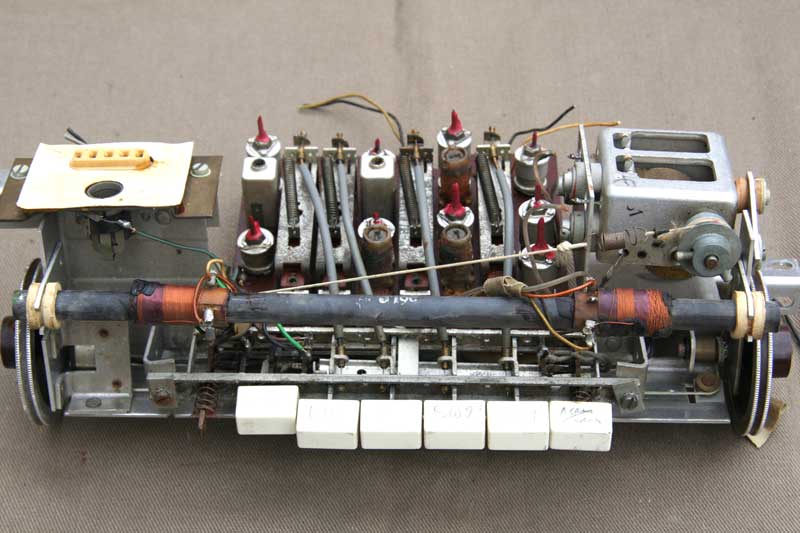

De gehele afstemunit.

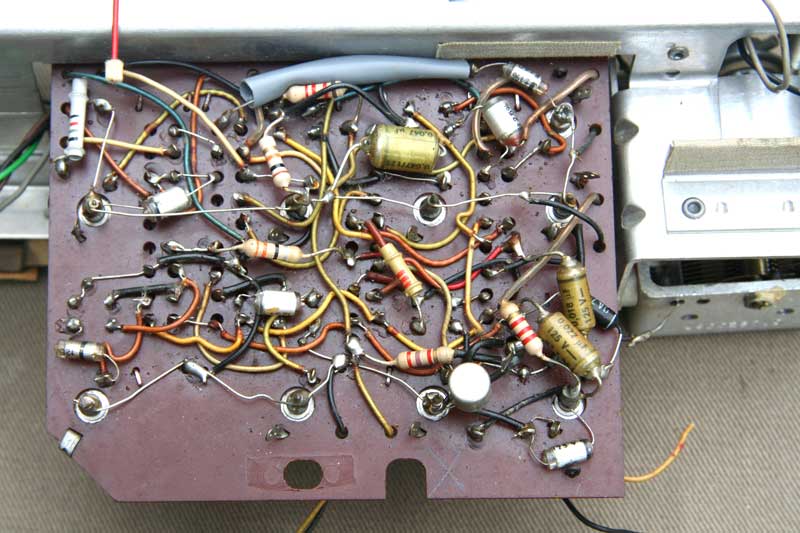

De onderzijde van de afstemming met rechts onder, het witte ronde ding, de OC170.

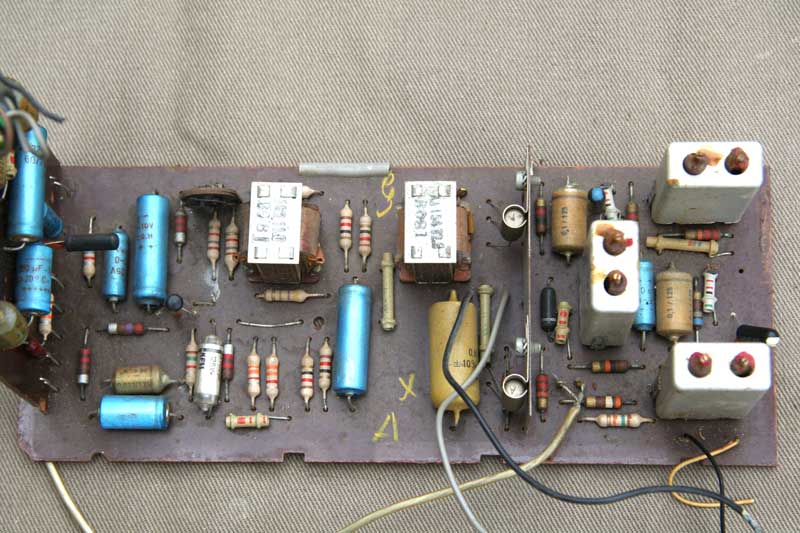

De print van de LFversterker (links) en de MF-versterker (rechts)
De onderzijde hiervan.

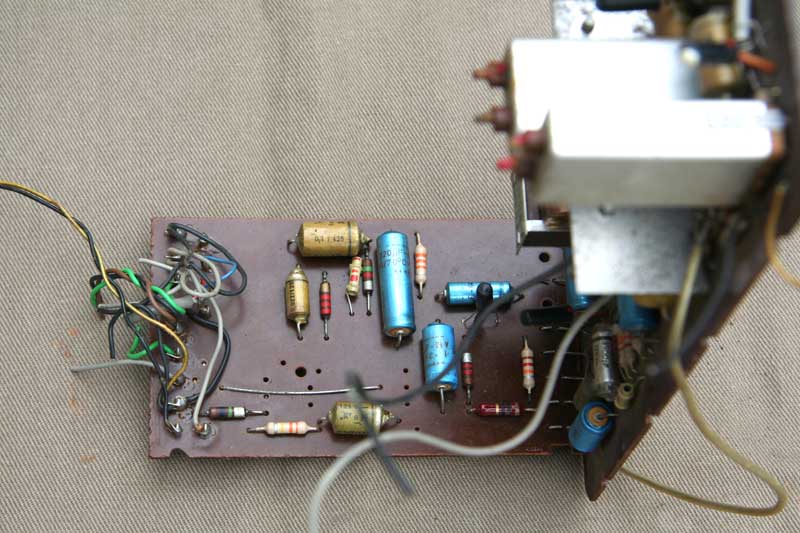

Het ingangsgedeelte van de LF-versterker, haaks gemonteerd aan de rest.

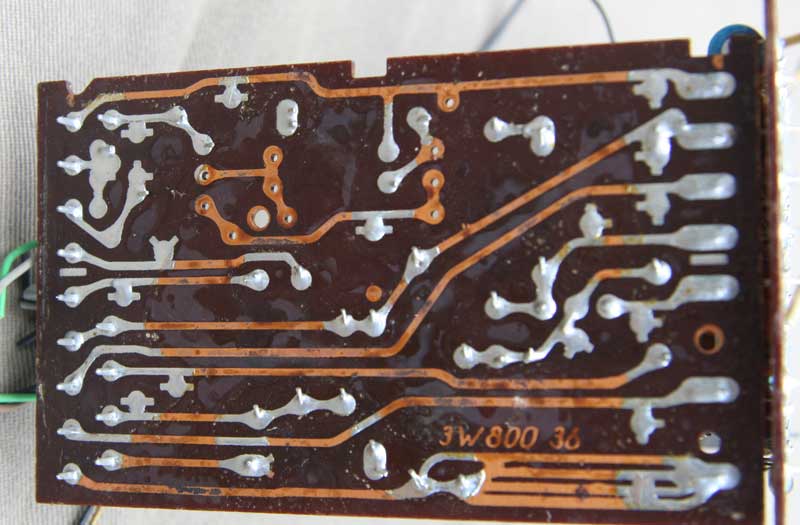

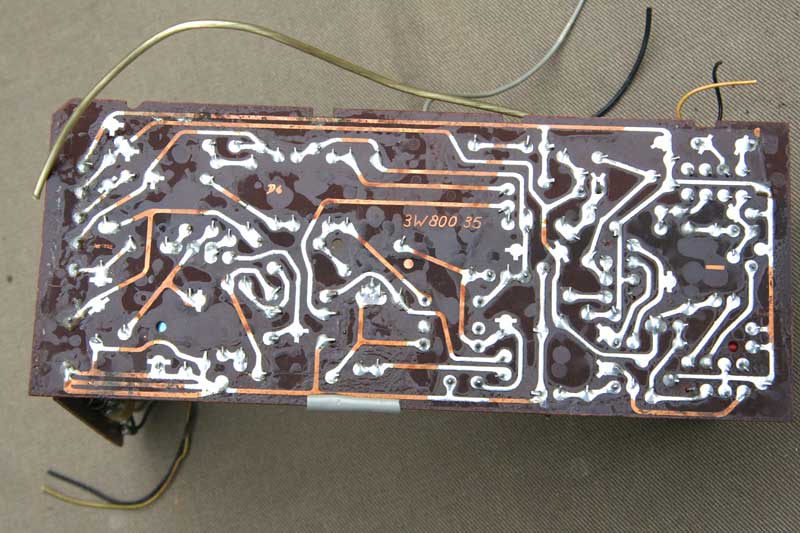

De onderkant van de print.
