Dit toestel, de BX-594A, is in 1950 op de markt gezet. Voor deze uitvoering werd hetzelfde chassis gebruikt als voor de BX-490A die uit 1948 stamt.

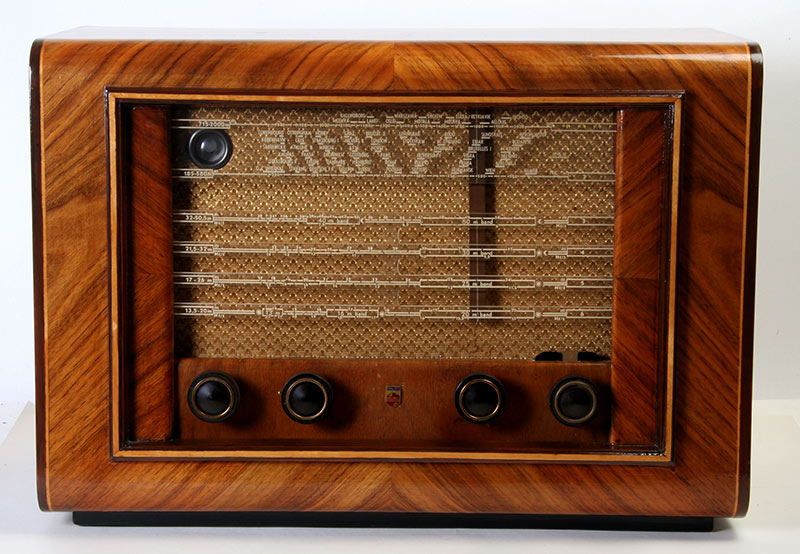

Een prachtige, warmbruine houten kast, die ik van een zeer oplettende verzamelaar uit De Lutte heb overgenomen.
De kastenmakers van Philips waren echte meubelmakers, zoiets zie je tegenwoordig niet meer.
Zelfs de achterwand is weer aanwezig, nu nog een beter netsnoer en het oudje mag weer jaren mee.

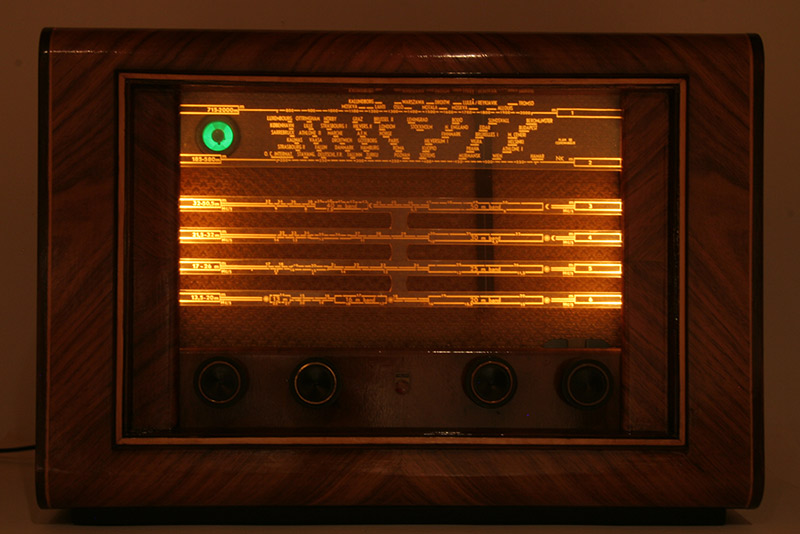

Een sfeerplaatje. Zo zat je er 's avonds bij om met rode oren en gloeiende wangen naar "Your station of the Stars, Radio Luxembourg, 208 meters" te luisteren.

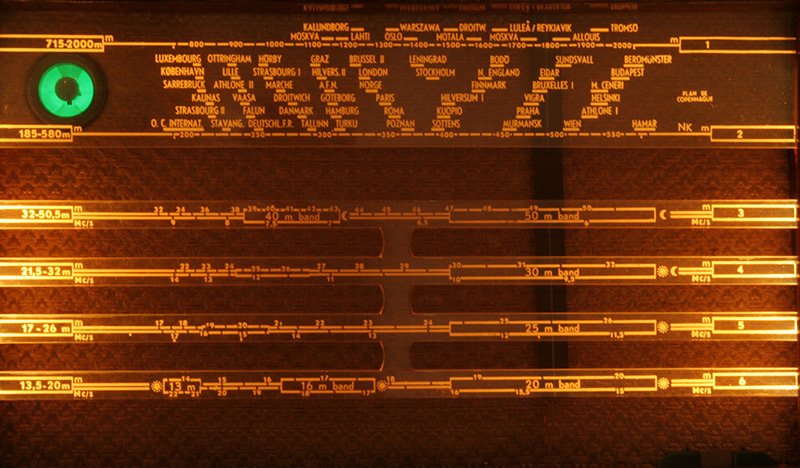

De schaal met namen. Hoewel de beide Hilversums een andere naam hebben zitten ze nog steeds op ongeveer dezelfde plaats, terwijl
veel andere stations, zoals Beromünster, verdwenen zijn.

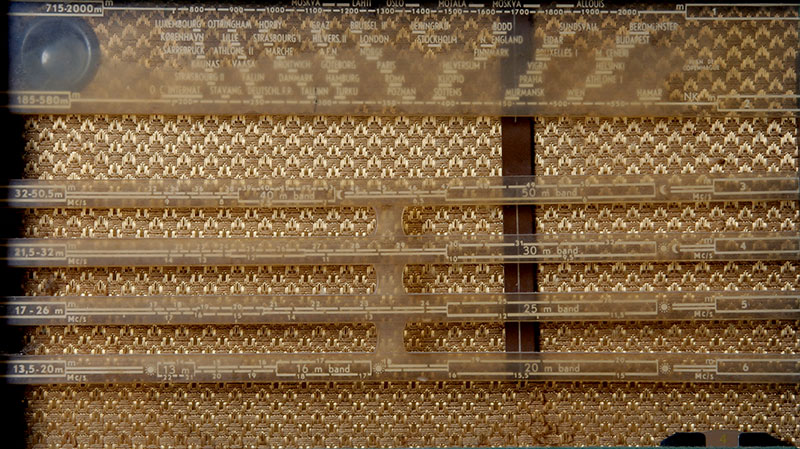

Zo zag mijn exemplaar er in eerste instantie uit. Alles op maat gezaagd voor inbouw in iets. Zelfs de heel goed uitgedokterde
schaal van het toestel was in meerdere stukken gezaagd.
Het is een toestel met zes frequentiebereiken, LG, MG en vier maal KG .
Korte golf 1 loopt van 13,5 tot 20 meter ( 22,2 MHz. tot 15 MHz.)
Korte golf 2 loopt van 17 tot 26 meter ( 17,65 MHz. tot 11,55 MHz.)
Korte golf 3 loopt van 21,5 tot 32 meter ( 13,95 MHz. tot 9,38 MHz.)
Korte golf 4 loopt van 32 tot 50,5 meter ( 9,38 MHz. tot 5,94 MHz.)
Midden golf van 185 tot 580 meter ( 1620 kHz tot 517 kHz..)
Lange golf van 715 tot 2000 meter ( 420 kHz tot 150 kHz.)
De buizenbezetting:
ECH21 | Mengtrap en oscillator |
EAF42 | MF-versterker en AVR-detector |
EAF42 | LF-versterker en LF-detector |
EBL21 | LF-versterker |
AZ1 | Gelijkrichter |
EM34 | Afstemindicator |
De middenfrequentie bedraagt 452 kHz, het ingangscircuit heeft een enkele preselectie.

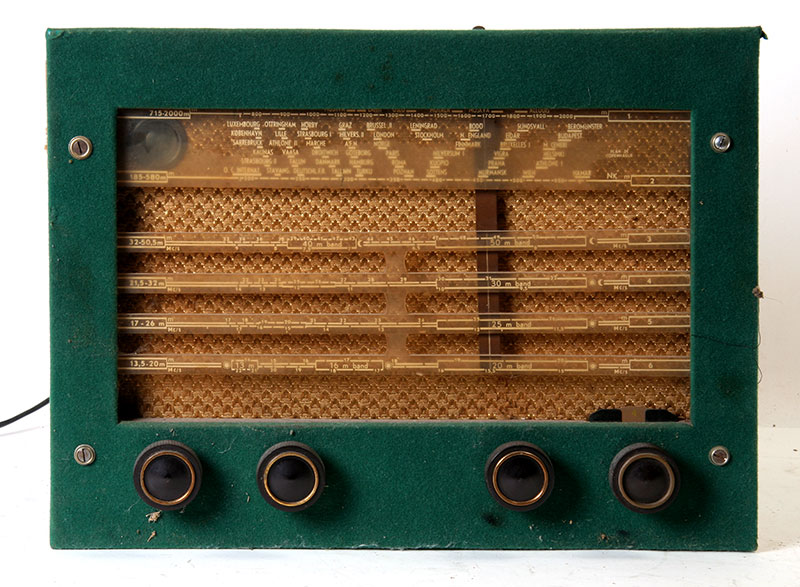

Het vooraanzicht. De vorige bezitter heeft blijkbaar een stuk biljarttafellaken gebruikt om het toestel wat op te fleuren.
De schaal , een vochtig doekje zal hier wonderen doen.

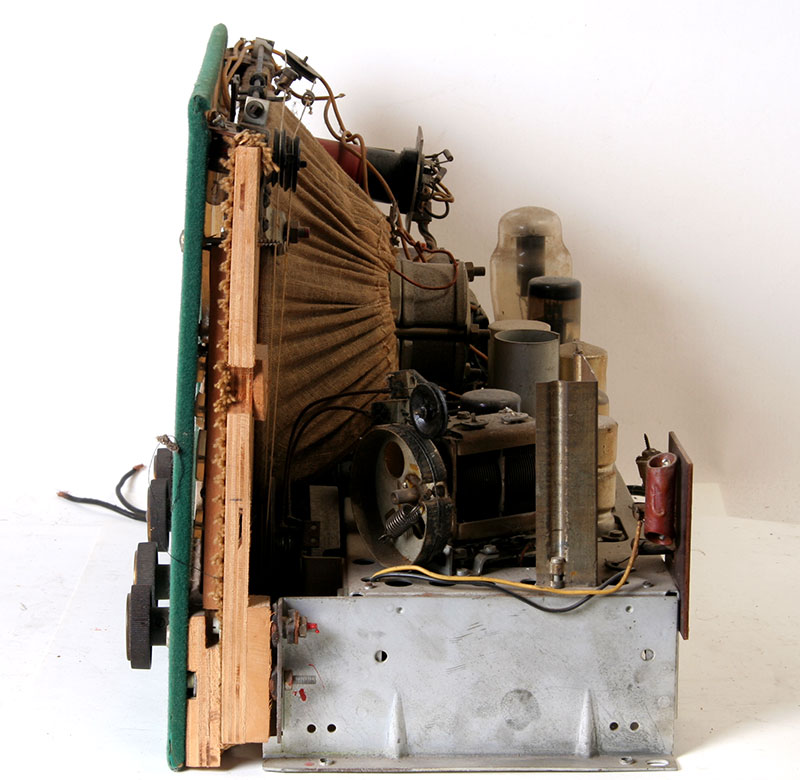

De rechter zijkant.

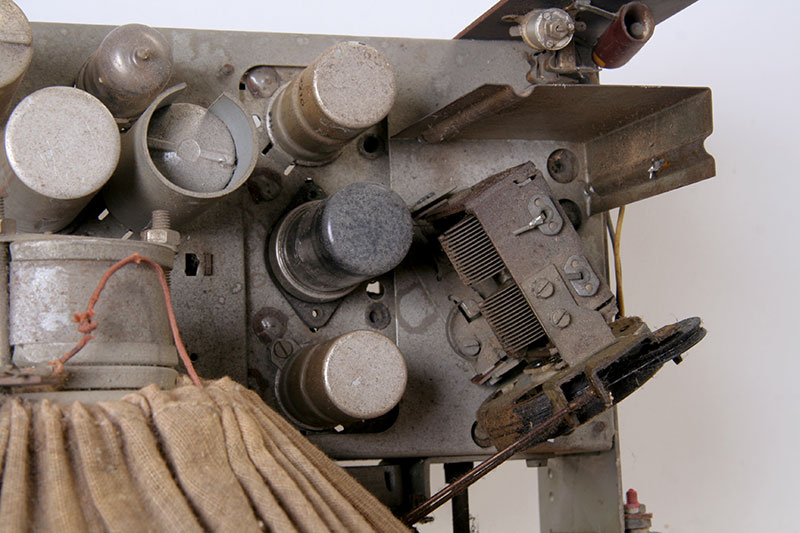

Blik op de afstemcondensator, deze opstelling is echt iets van Philips.

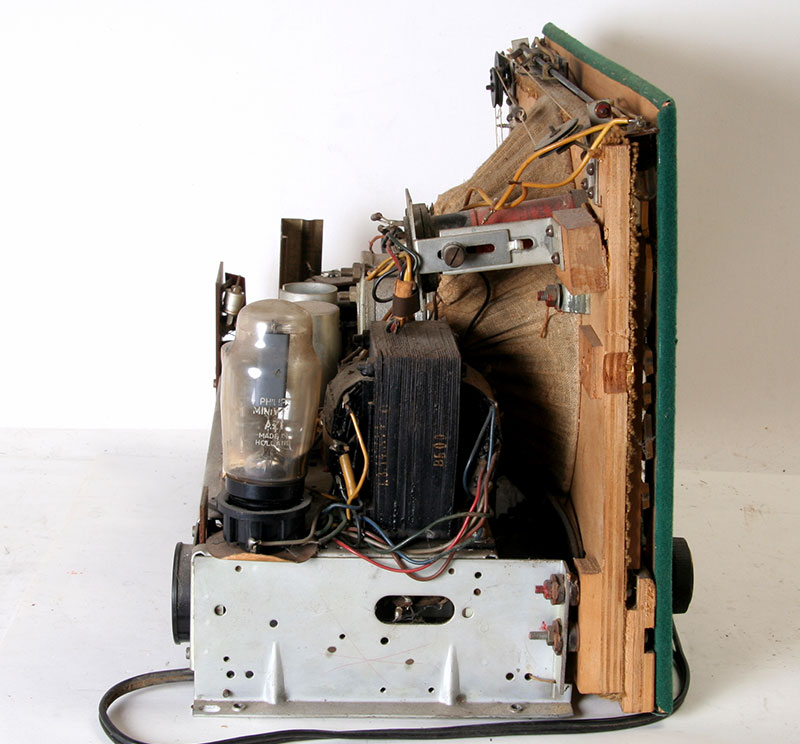

Links .

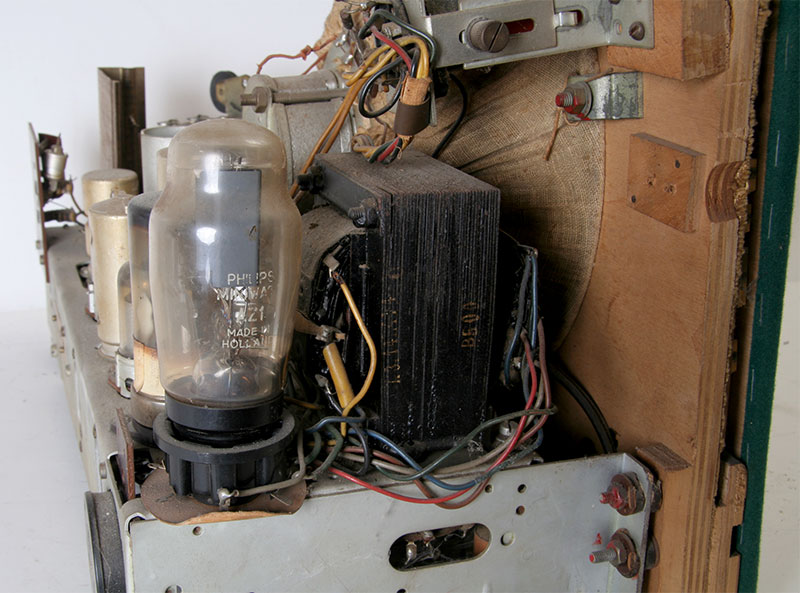

Het voedingsgedeelte.

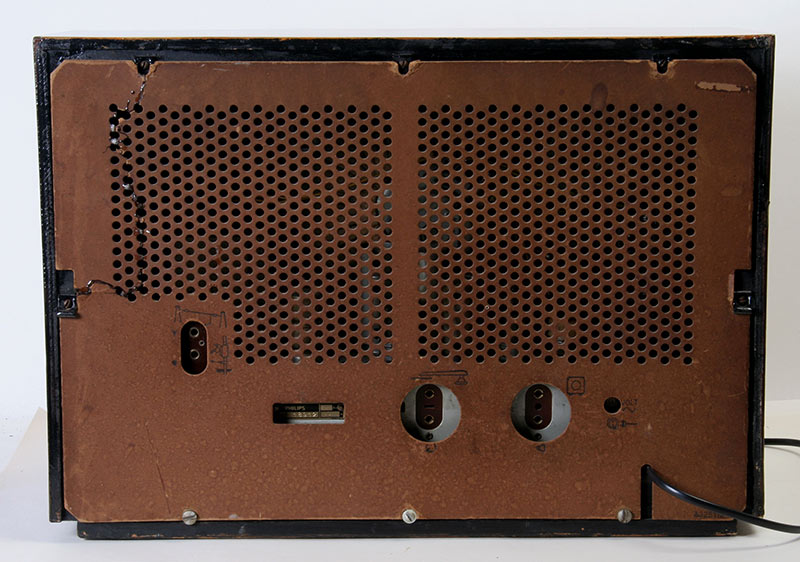

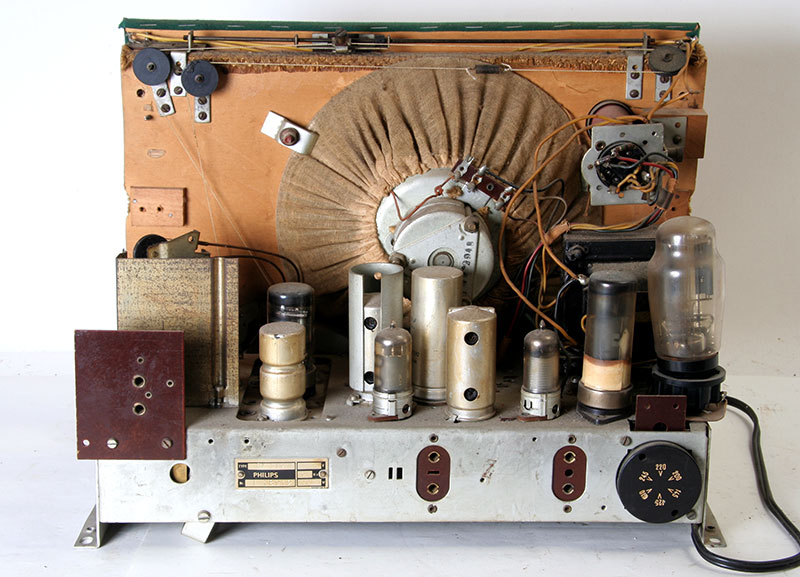

De achterkant.

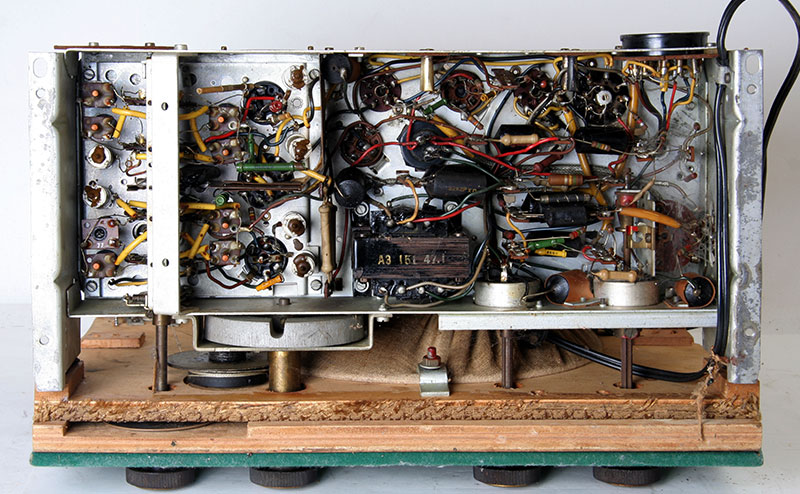

Onderzijde, er zijn nog geen onderdelen vervangen. Of daar nog wat van werkt? We zullen het binnenkort zien.

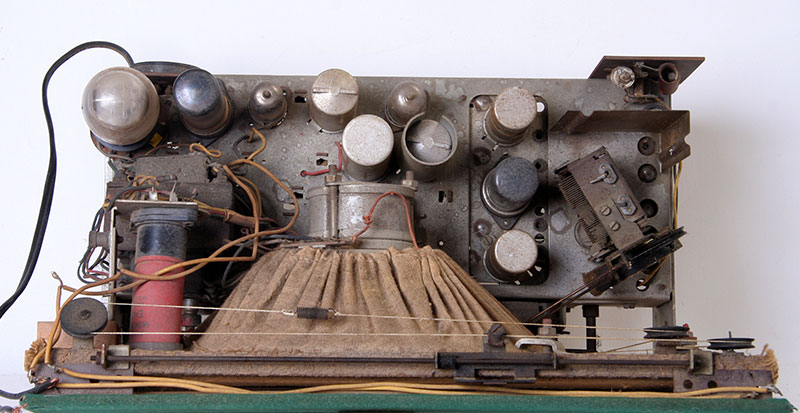

Bovenaanzicht met touwtjes die er nog redelijk goed uitzien.

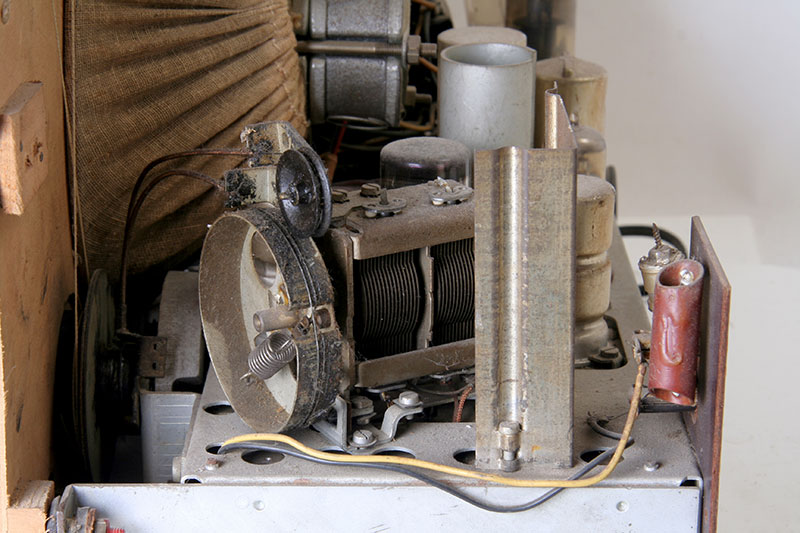

Nogmaals de kromme opstelling van de afstem-C.
Typeplaatje, bijna niet te lezen.
Hier onder nog enkele afbeeldingen van types die wat chassis betreft overeenkomen met de BX-495A, deze zijn met bakeliten kasten uitgevoerd.

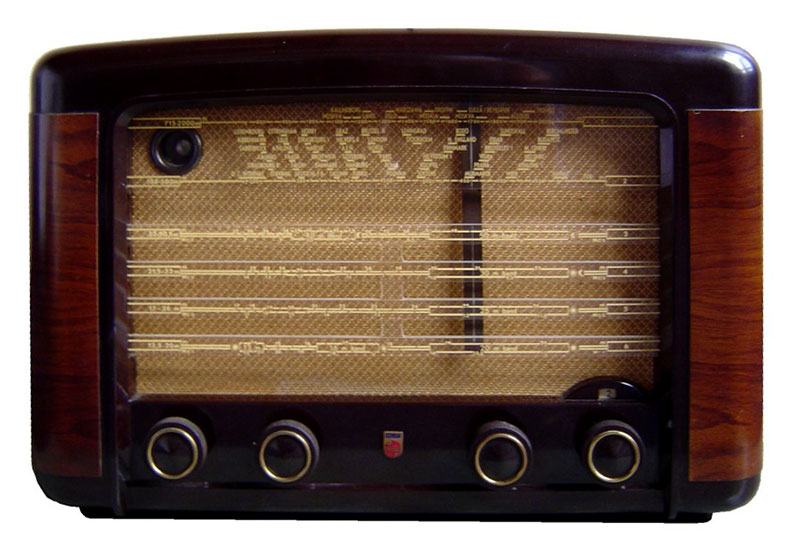

De BX-490A

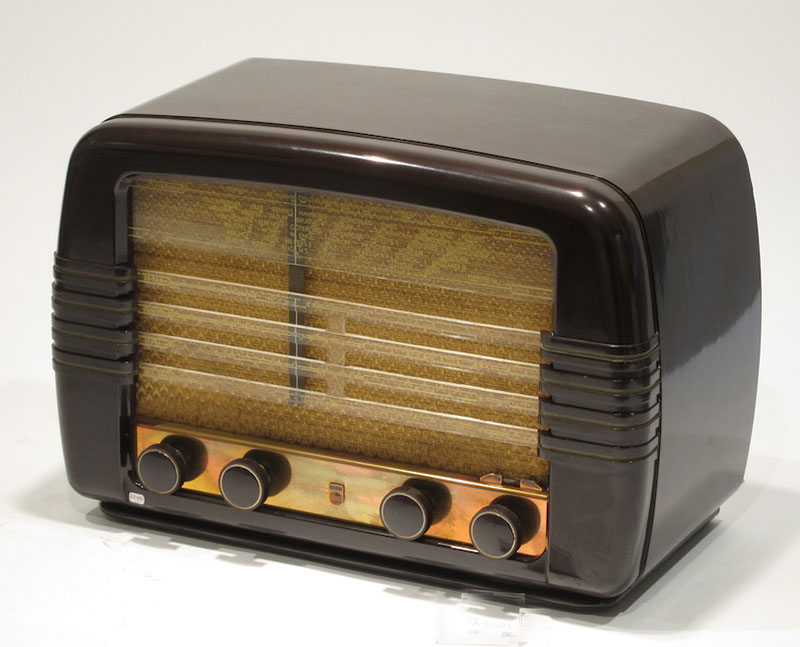

De oudere versie, BX480A van de ontvanger.
Mijn grote meester, de heer Engelbert Spoor ( vroeger PA0FU).
En wat staat daar, jawel de BX480A. Dit toestel nam hij tijdens zijn marconistentijd
mee op het schip omdat deze radio veel beter
af te stemmen was dan de ontvanger in de radiohut. Het mee aan boord nemen van een radio ging niet zo maar. Daar waren geldige
inklaringsbewijzen voor nodig. Om die te verkrojgen bij de douane moest je de aankooprekening voorleggen.

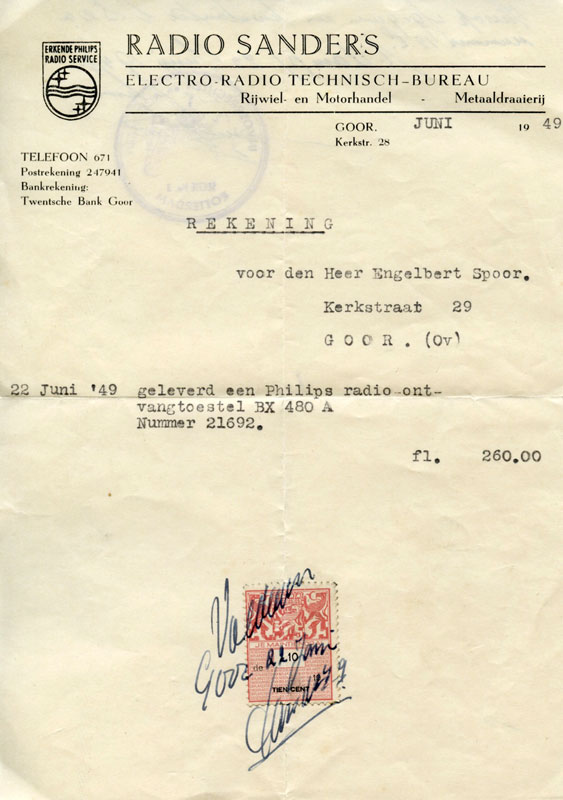

Door de firma sanders te Goor geleverd, Voor de lieve som van 260 guldens, dat waren twee maandsalarissen van een
marconist.

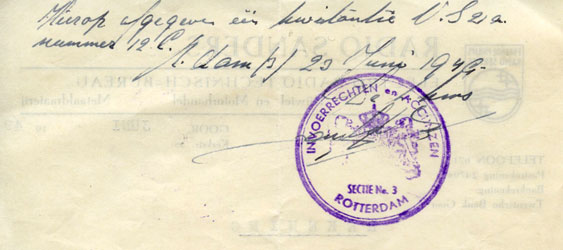

Achter op de rekening een stempel dat aangeeft dat aan de invoerrechten is voldaan.
Het belangrijke bewijs, de ambtenaar had het apparaat onderzocht en gezien dat er vijf lampen in zaten en dat het toestel
kennelijk gebruikt was. Voor 50 cent werd dan deze "vrijgeleide" verkregen.
Dat niet alleen deze radio een belangrijke plaats vervulde in het leven van Engelbert is te zien op deze afbeelding, waarop zijn vrouw, Miny, mocht
poseren met op de achtergrond de BX480A.
Hier nog wat pdf-documenten van de verschillende types.
De service-documentatie van de BX-594A.
De service-documentatie van de BX-490A.
De service-documentatie van de BX-480A.
Met dank aan Archief Radiodatabase.nl
