Philips BX233U-22

Dit toestel was ooit het eigendom van de ouders van een lagereschoolvriendje van mij. Het ding heeft
waarschijnlijk op maar één frequentiegebied gestaan en wel op de middengolf, in de buurt van Radio Luxemburg, maar dan
op een middengolf-piraat. Daar waren er in die tijd genoeg van. Het bouwjaar is omstreeks 1954

Het is een toestel met drie frequentiebereiken, LG, MG en KG .

De buizenbezetting:

UC92 UHF deel
UCH81 Mengtrap en oscillator
UF85 MF-versterker
UABC80 Detector en LF-versterker
UL41 LF-versterker
UY41 Gelijkrichter

De middenfrequentie bedraagt 452 kHz.

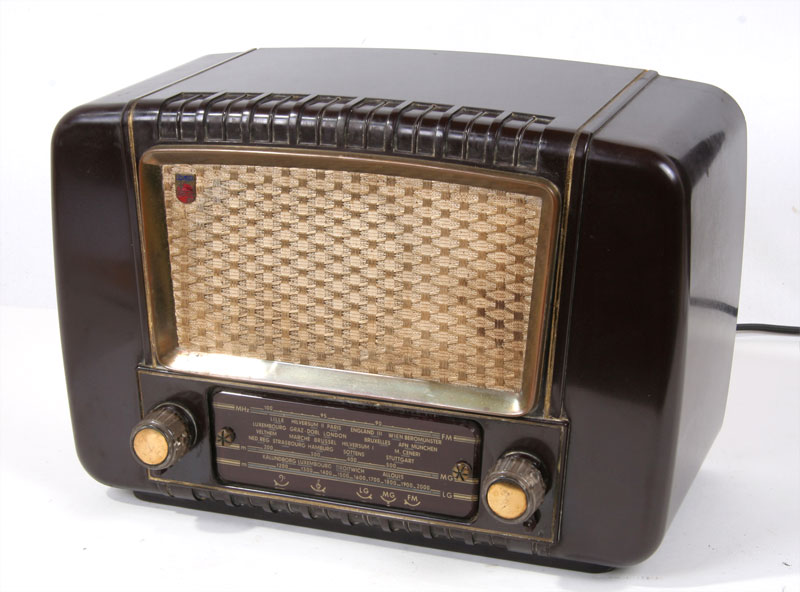

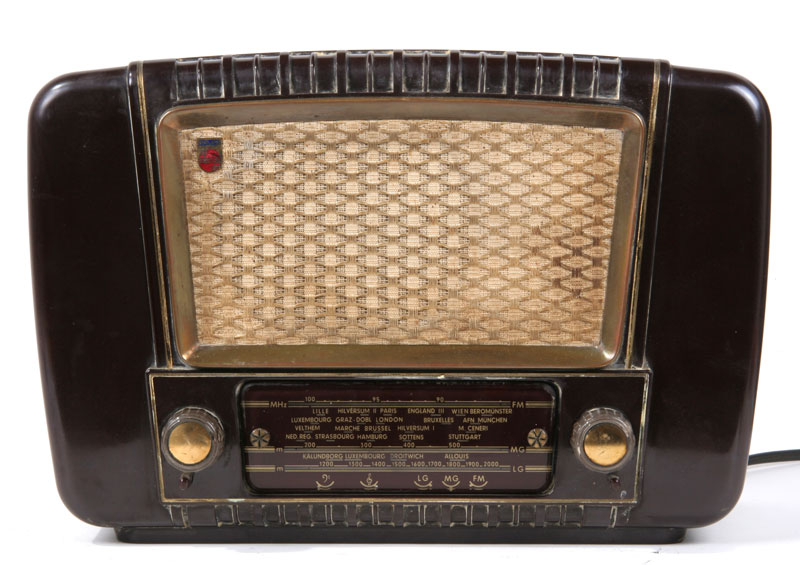

Het vooraanzicht. De ontwerpers van de kast hebben er geen rekening mee gehouden dat zo'n toestel ook wel eens schoongemaakt en
gepoetst moet worden. Het is een enorm vervelend werk alle motiefjes aan onder- en bovenkant schoon te krijgen.

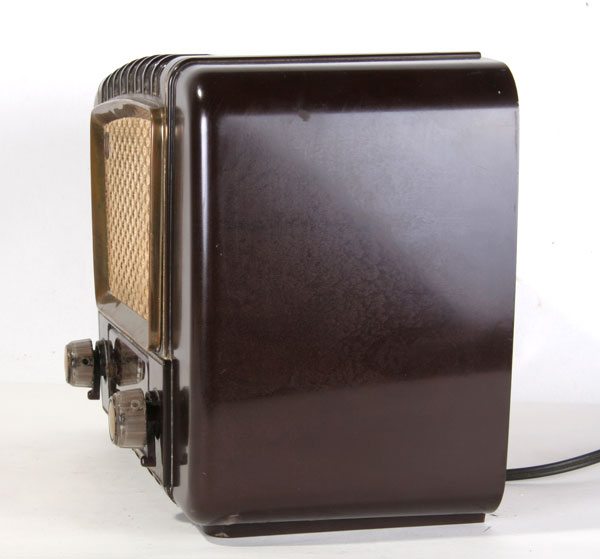

Het toestel op de rechter zijde gezien.

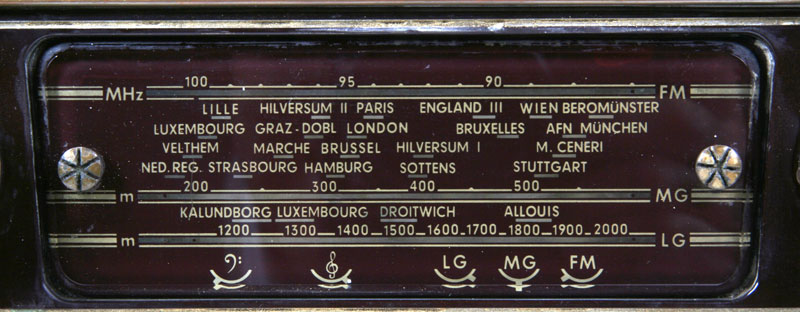

Het schaaltje, de FM-band liep toen maar tot ca. 100 MHz.

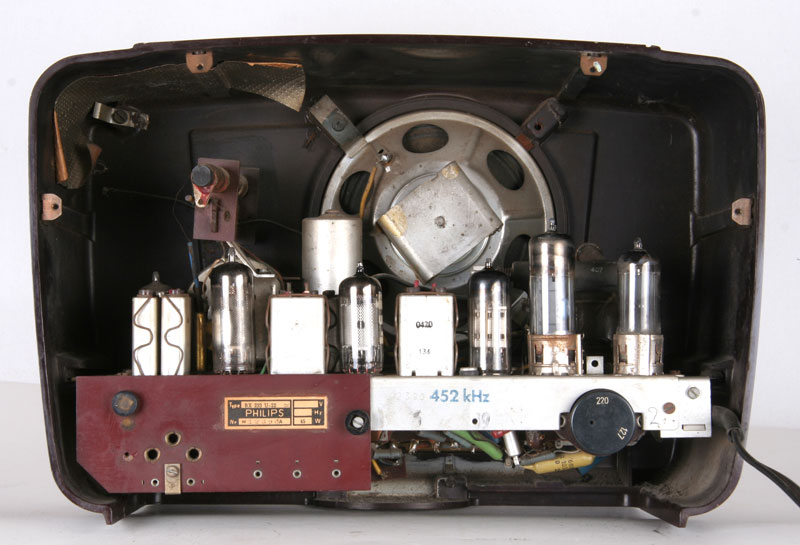

De achterzijde, zonder achterwand, dat kan ook niet anders want dat onderdeel ontbreekt nog.

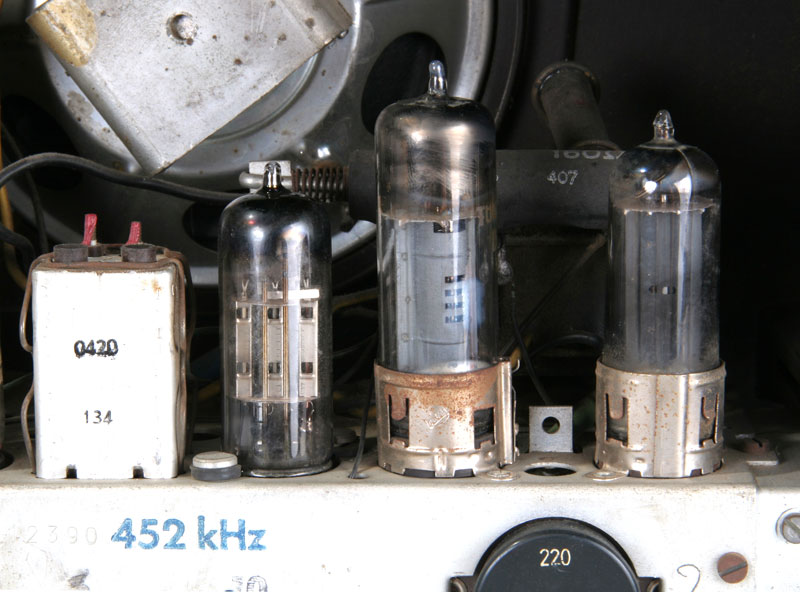

De typische Philips buizensamenstelling, ze gaan van Noval over naar buizen met Rimlock-voeten. Misschien had Philips nog grote voorraden
UL41 en UY41 buizen.

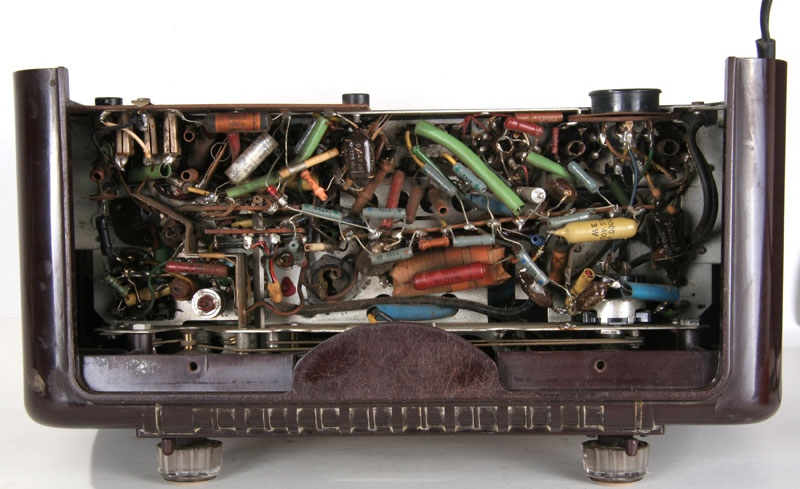

De onderkant.

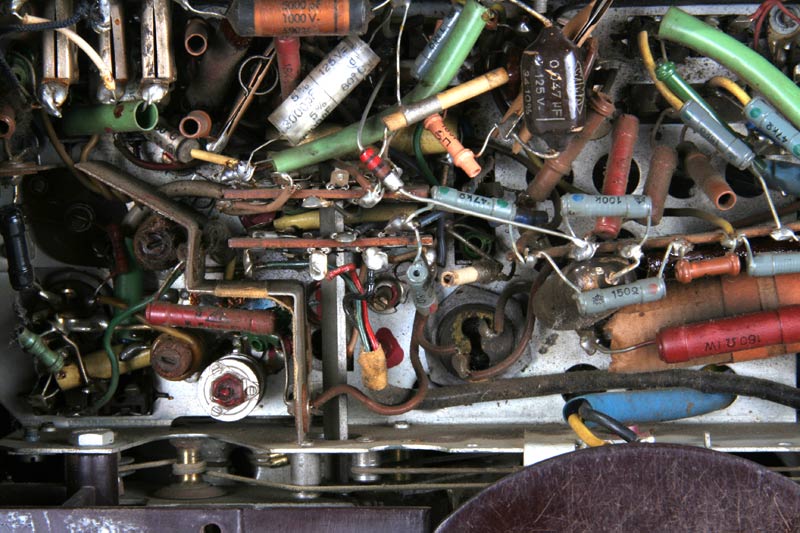

Detail van de onderkant, een heerlijke kluwen van componenten op de gebruikelijke Philipswijze. Het ziet er niet fraai uit maar het
werkt perfect.

Hieronder is de Philips documentatie in pdf te zien.

Documentatie BX233U-22
