De Duitse uitvoering van de BX281 U , de BD 294 U. Bouwjaar ca. 1949-1950 Dit toestel vertoont veel gelijkenis met de Nederlandse BX281U. De uiterlijke verschillen worden nader toegelicht.

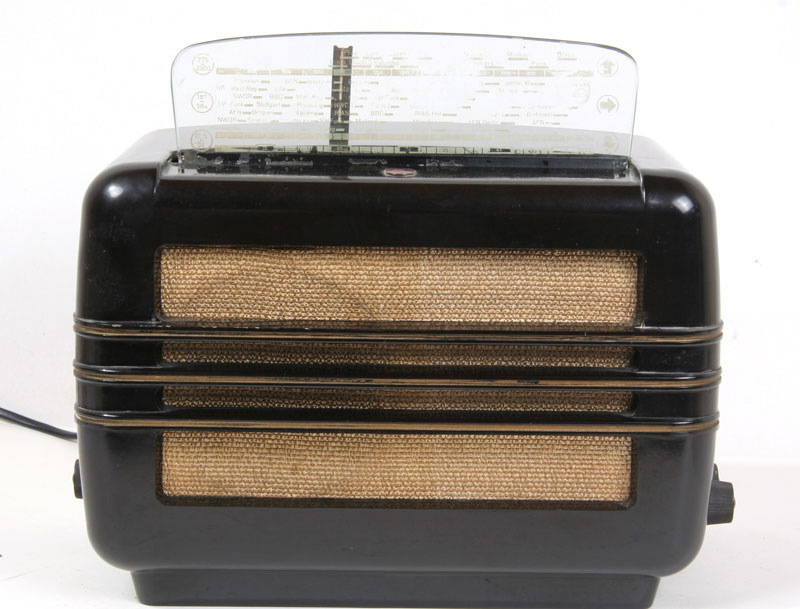

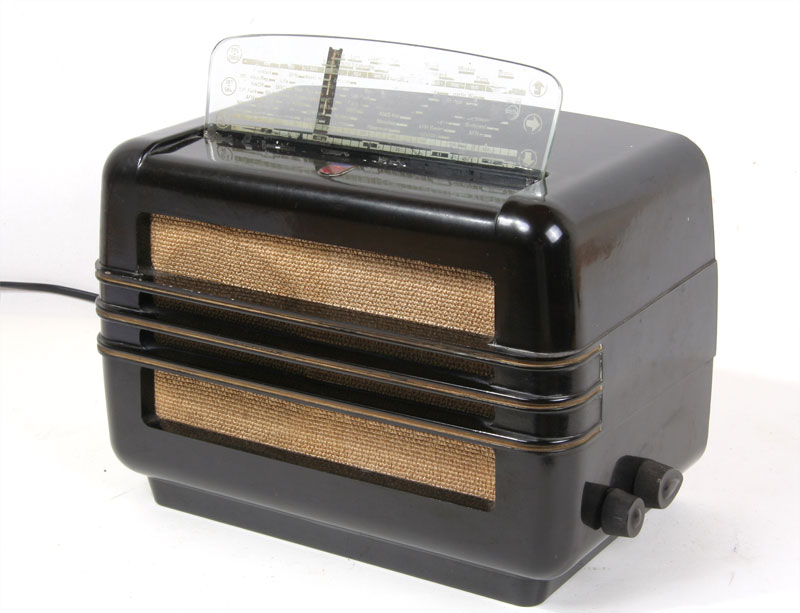

Het vooraanzicht, dat op het eerste oog geheel overeenkomt met de BX281U.
Het bekende gouden luidsprekerdoek en de drie gouden biezen.

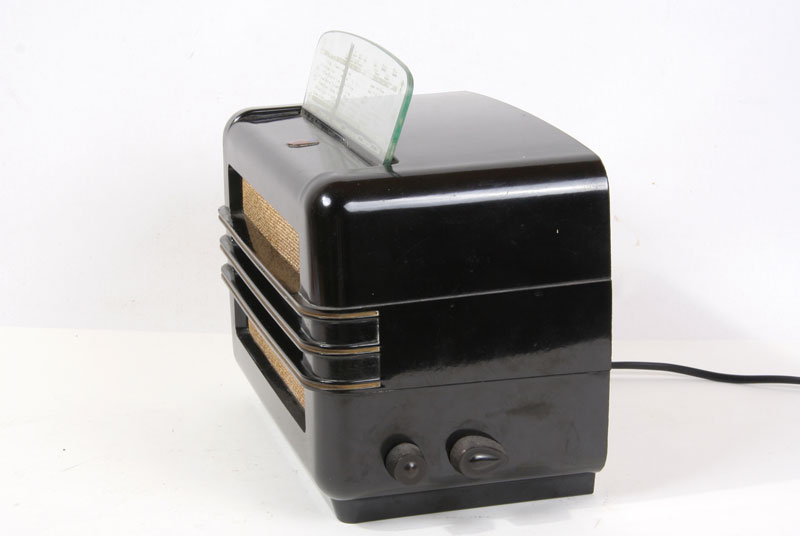

Zijkant rechts.

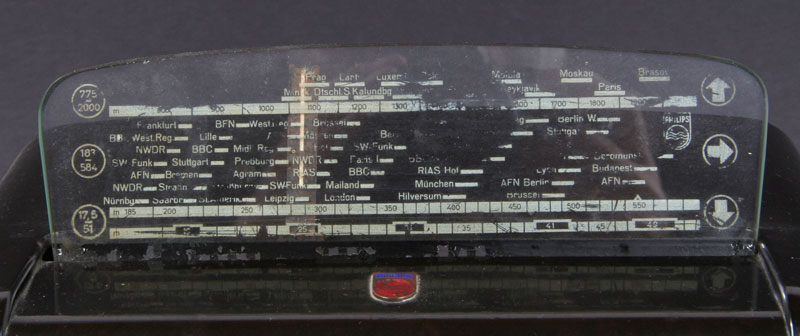

Boven: De schaal van de BD294U, onder de schaal van de BX281U De stationsschaal vertoont de eerste verschillen. De stationsnamen zijn anders en de stand voor korte- en langegolfschakelaar is precies 180 graden verdraaid. Ook de frequentiegebieden wijken wat af.

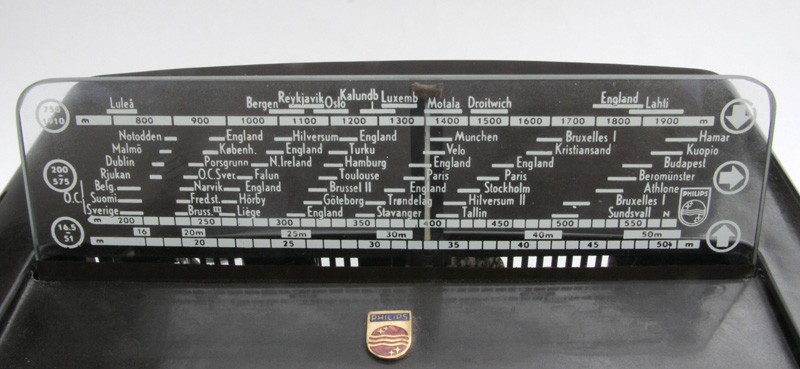

De schaal van de BX281U.

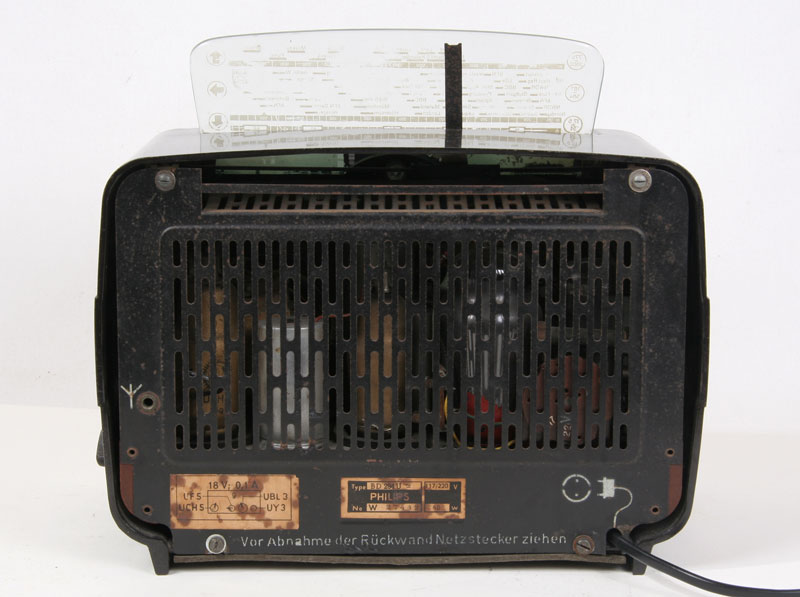

De achterkant met de afschermplaat, die tevens als antenne dienst doet.
Levensgevaarlijk!!

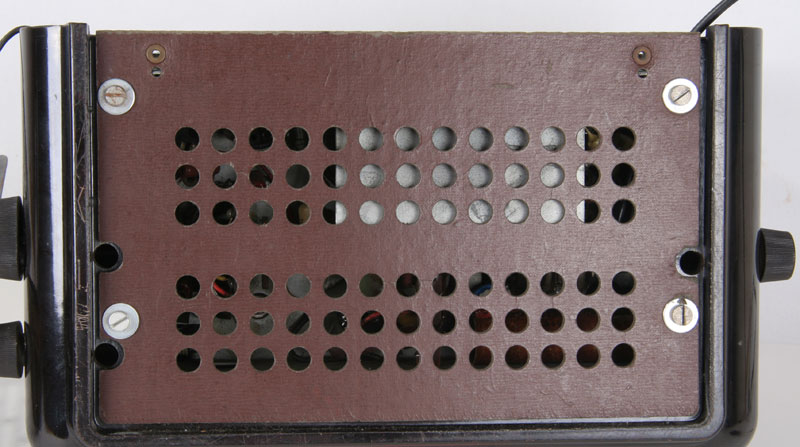

Vandaar ook een dekseltje aan de onderkant.

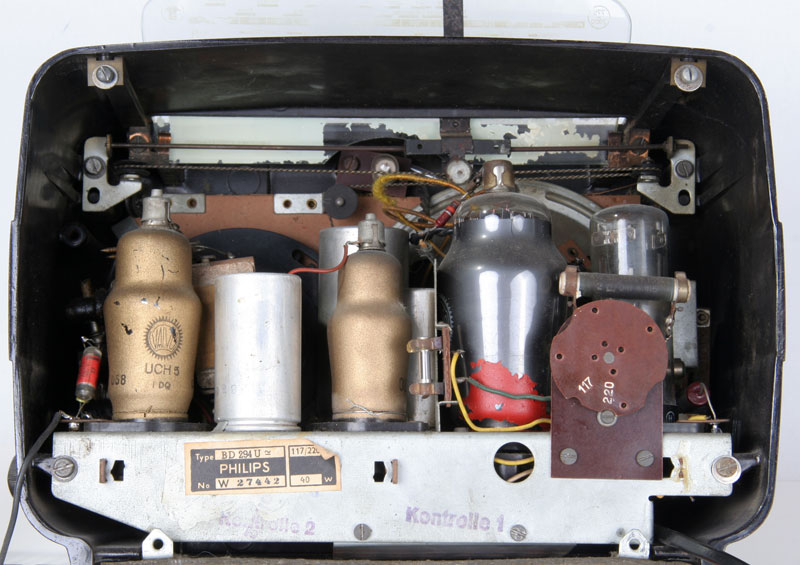

Het binnenwerk, met , van links naar rechts, UCH5, UF5, UBL3 en UY3.

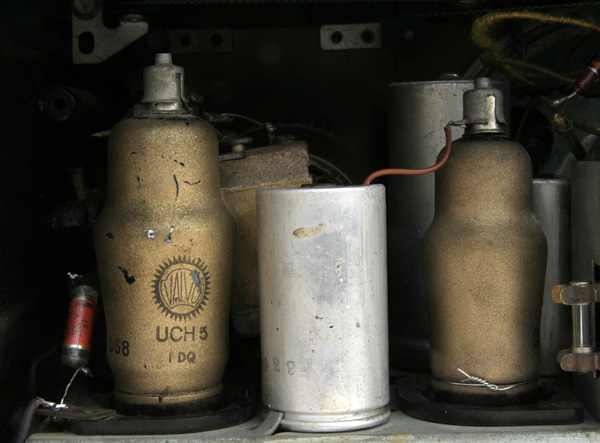

De UCH5 en de UF5.

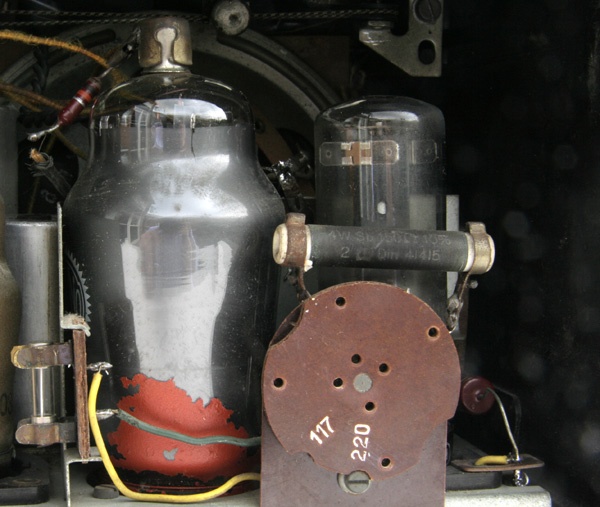

De UBL3 en UY3 met daarvoor het spanningscaroussel met 117 en 220 V.

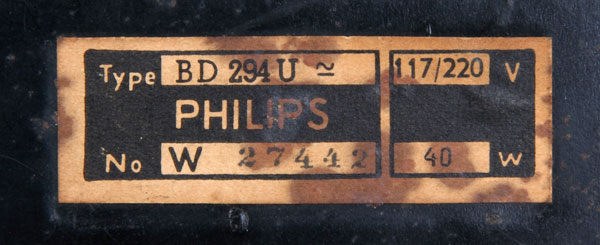

Typeplaatje en serienummer.

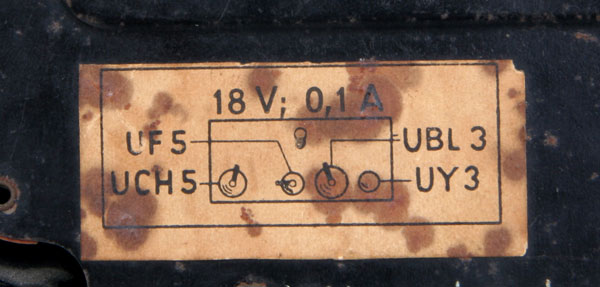

De buizenbezetting

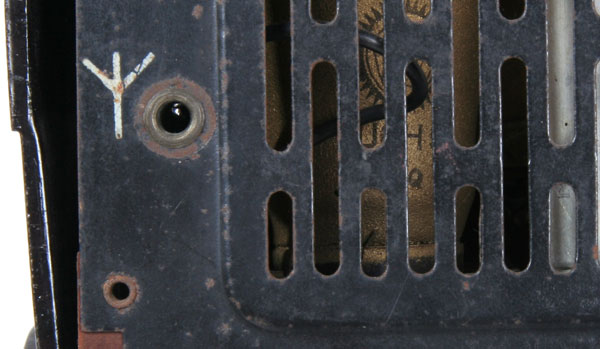

De achterwand met de antenneaansluiting.

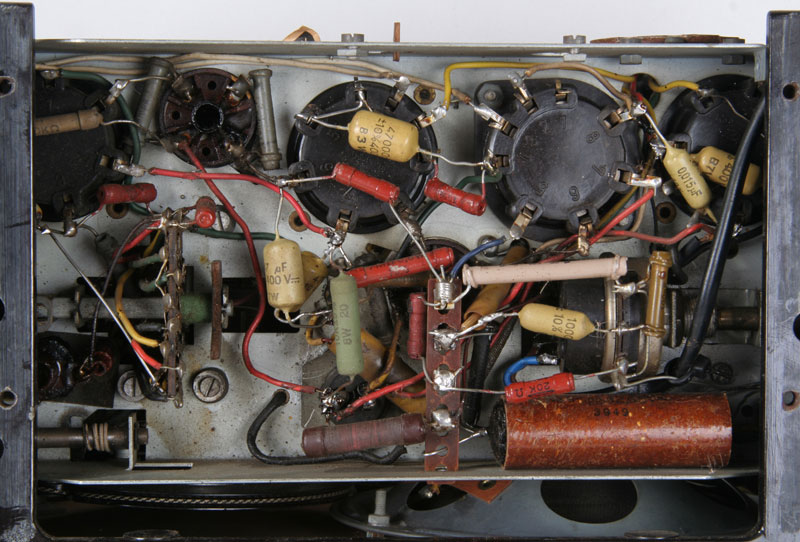

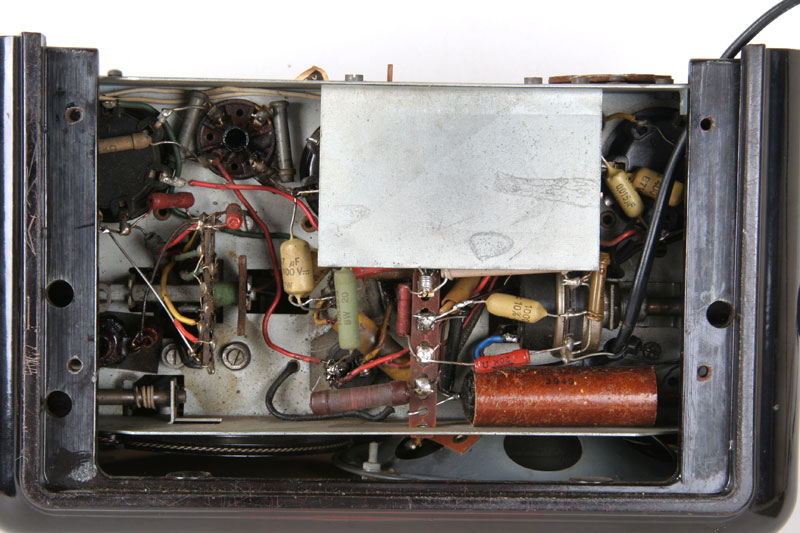

De onderkant na restauratie, de nieuwere, beige condensatoren worden tzt. nog vervangen door gemodificeerde originele exemplaren.
Het afschermplaatje verwijderd.

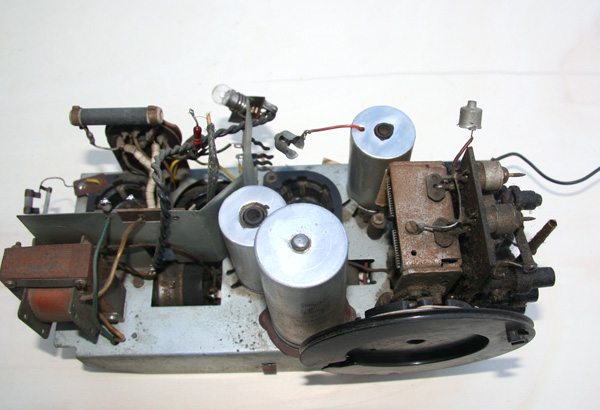

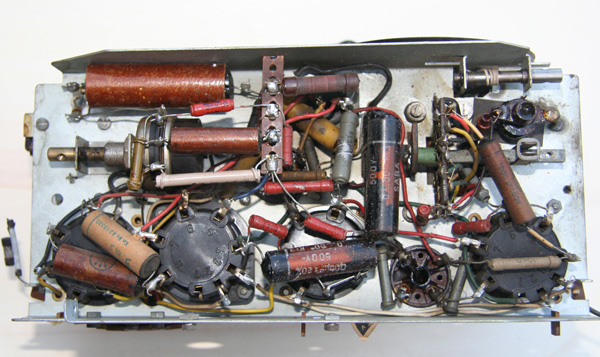

De originele staat van de ontvanger.
Hier de bovenzijde.

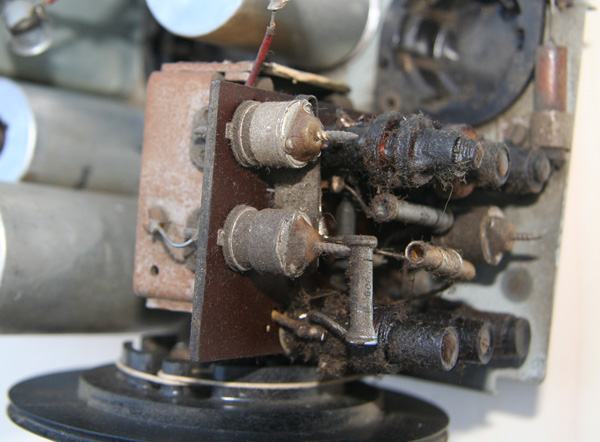

Details van het spoelblok.

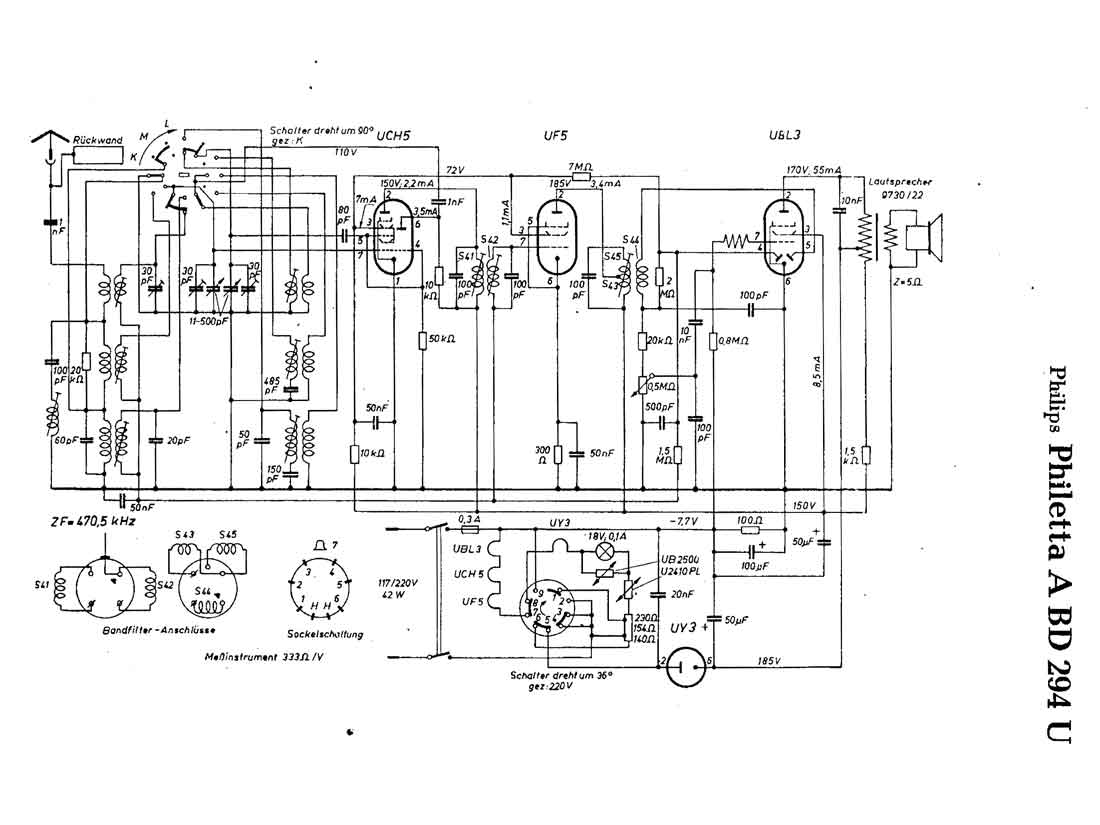

Het schema, let op de nummering van de buisvoeten, die is afwijkend van het standaard systeem voor dit soort voeten. Op termijn worden het netsnoer en de stekker nog vervangen.
