Een buil kon ik mij er niet aan vallen. Een weekje later kwam er een heel erg grote doos met daarin de radio, het ontwerp is van 1956 <>

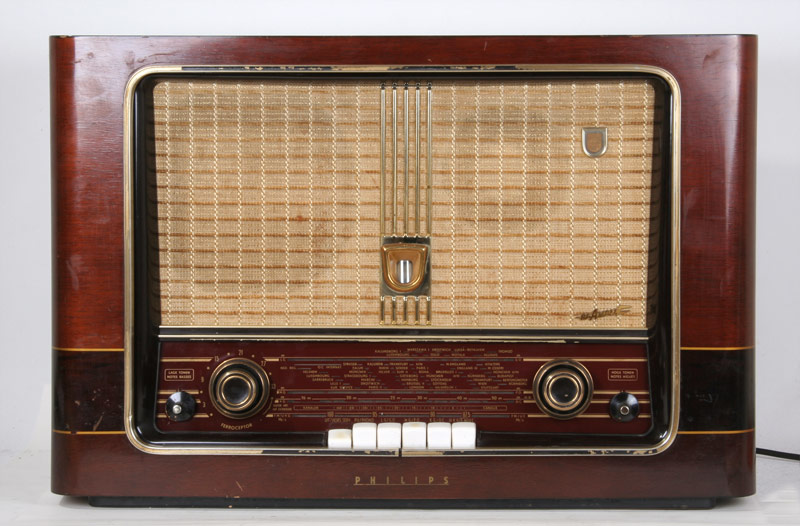

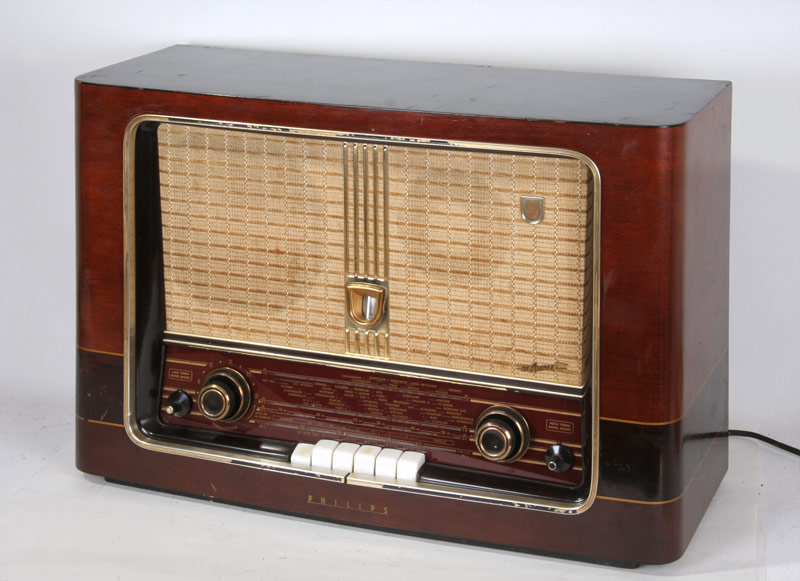

<>Na veel poetswerk is dit het resultaat. Nu nog een keer de gouden bies wat bijwerken en dan kan hij weer wat jaartjes mee.
<>
<>Het is een kast van redelijk grote afmetingen, breedte 625 mm, hoogte 413 mm en diepte 235 mm of 0,06 kubieke meter elektronica en lucht.
<>

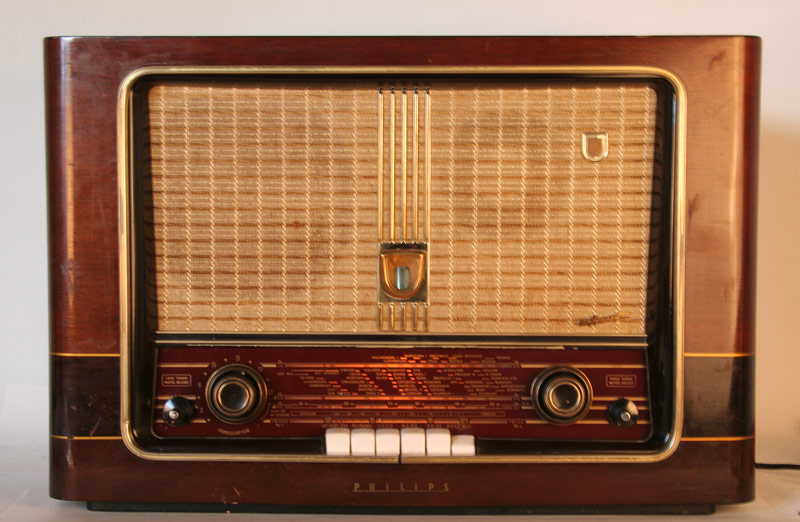

<>Bij kunstlicht en de radio ingeschakeld.
<>

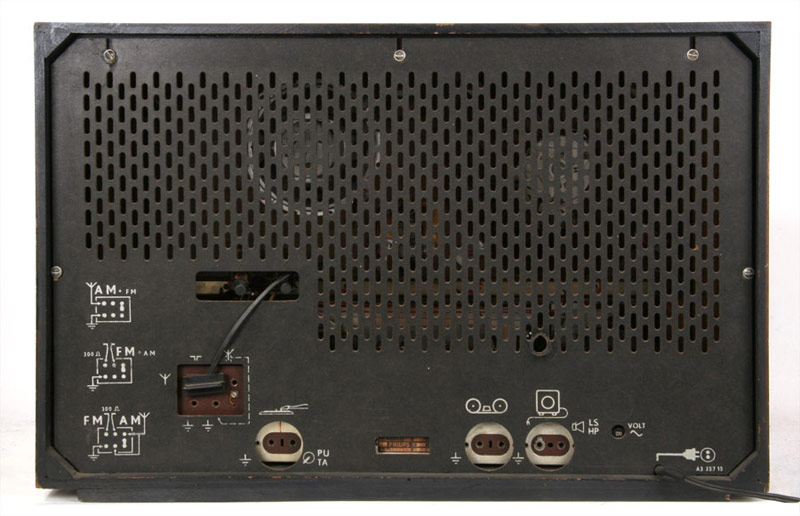

<>De achterkant met een bijna onbeschadigde achterwand en een duidelijke aanwijzing hoe alles aangesloten moet worden.
<>

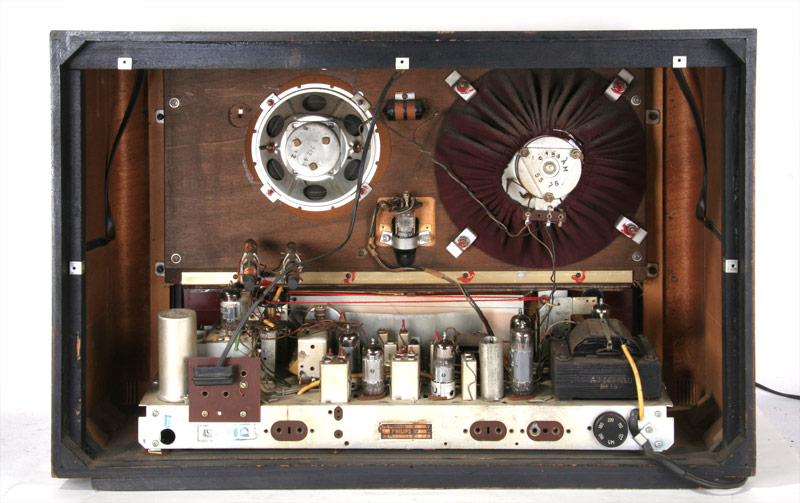

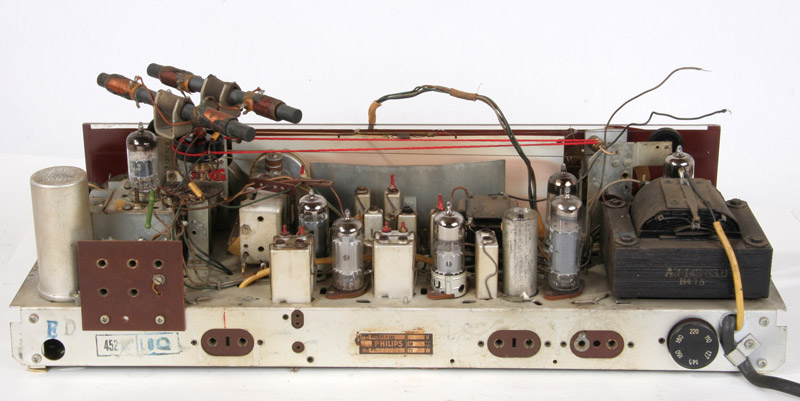

<>De ontvanger zonder achterwand, niet alleen de buizen zorgen voor een warme sfeer.
<>Het is een toestel met vier frequentiebereiken, LG, MG, KG en FM .
| LG | 870 - 2000 m ( 345 - 150 kHz. ) |
| MG | 186 - 578 m. ( 1610 - 519 kHz. ) |
| KG | 16,5 - 50,5 m ( 18,1 - 5,9 MHz. ) |
| FM | 3 - 3,43 m ( 100 - 87,5 MHz. ) |

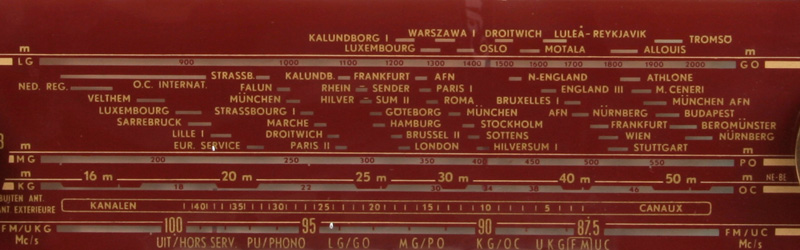

De schaal met daarop de verschillende frequentiegebieden.
<>De buizenbezetting:| ECC85 | FM. Oscillator en mixer |
| ECH81 | AM Oscillator en mixer |
| EF89 | MF-versterker AM en FM |
| EABC80 | Discriminator, detector en LF-versterker |
| EL84 | LF-eindtrap |
| UL41 | LF-eindtrap |
| EZ80 | Gelijkrichter |
| EM80 | Afstem indicator |
| 8024 N/91 | Schaalverlichtingslampje |
De middenfrequentie bedragen voor AM 452 kHz en voor FM 10,7 MHz.
Het verbruik is ca. 65 Watt.
De luidsprekers zijn hoogohmig in verband met de uitvoering van de eindtrap. 800 Ohm, 9748A en de 9766AMS.

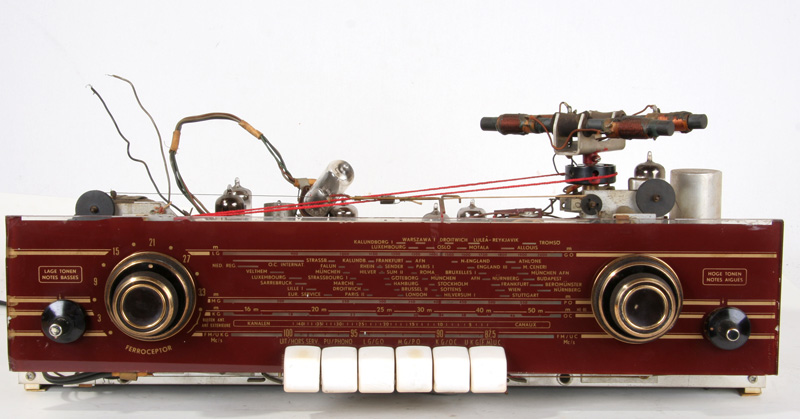

De voorkant zonder kast. Ook in dit verhaal een rode draad. De gerepareerde aandrijving van de ferrietantennes.

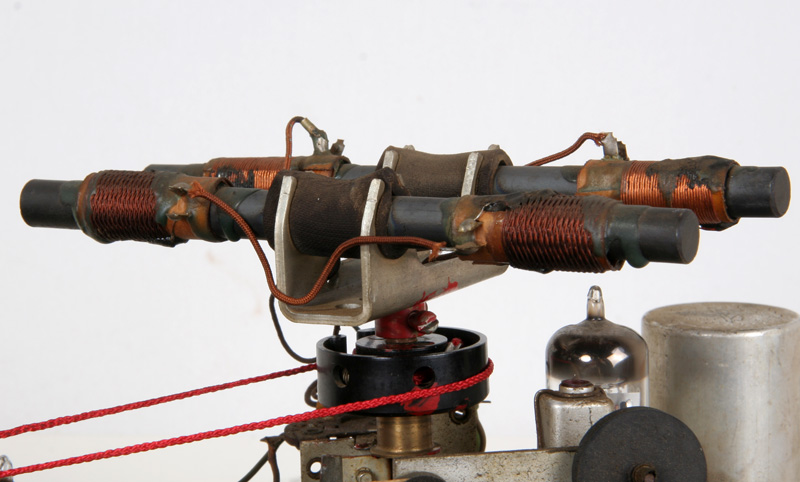

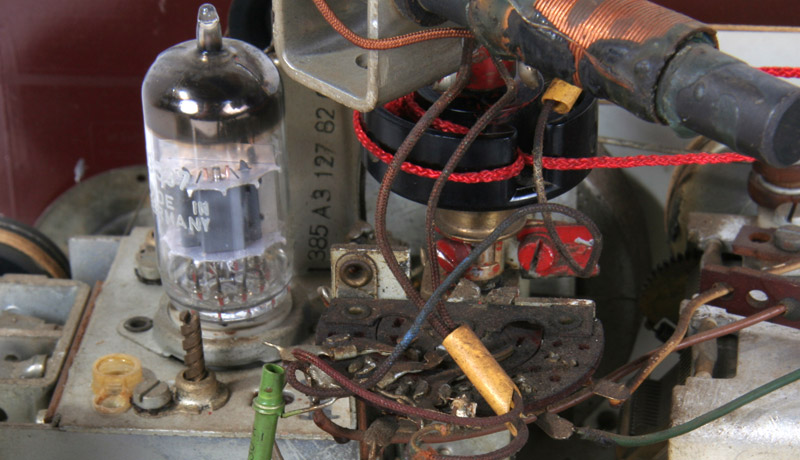

Een detail van de antenneinstallatie, de voorste staaf voor de LG en de achterste voor MG.
In het midden, onder de aandrijfrol is de schakelaar te zien, die bij de nul-stand van de ferriet-antennes de antennebus achter op
het toestel actief maakt, zodat ook een draadantenne kan worden aangesloten.

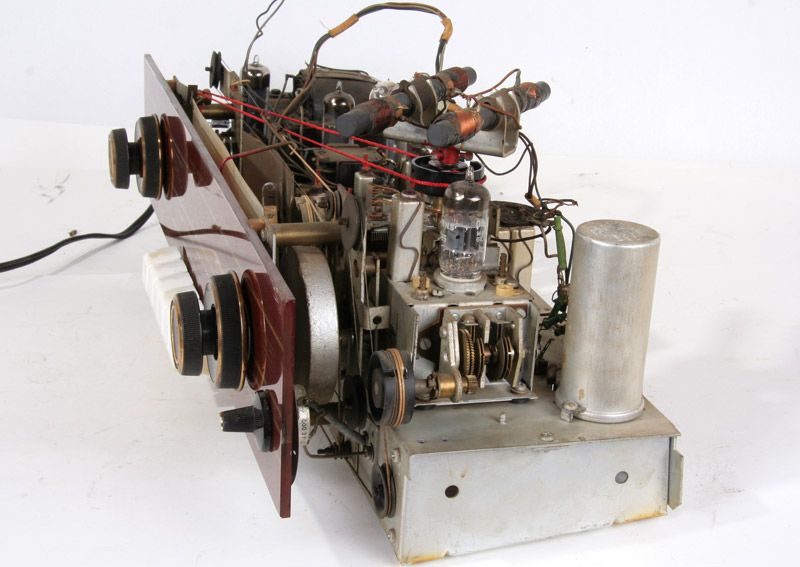

De rechterzijde van de radio.

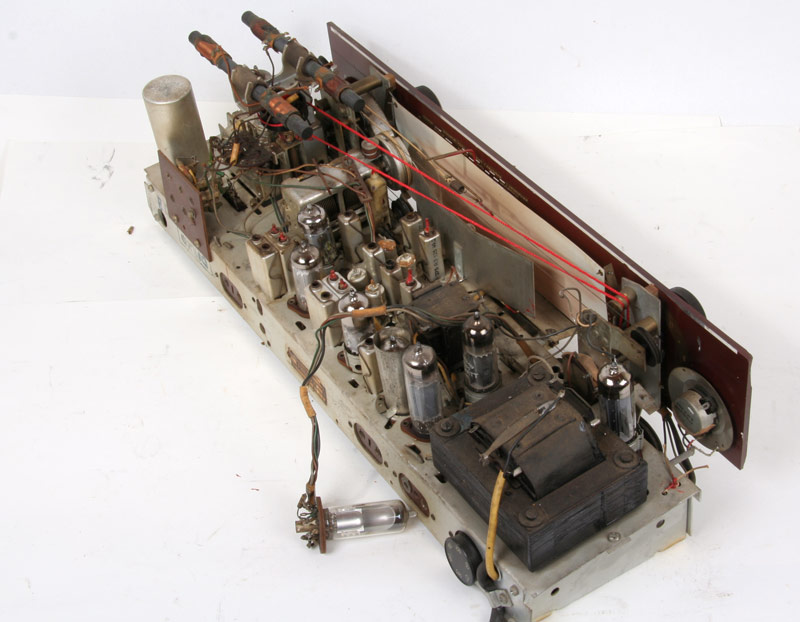

De ontvanger vanaf links boven gezien.
De achterkant.

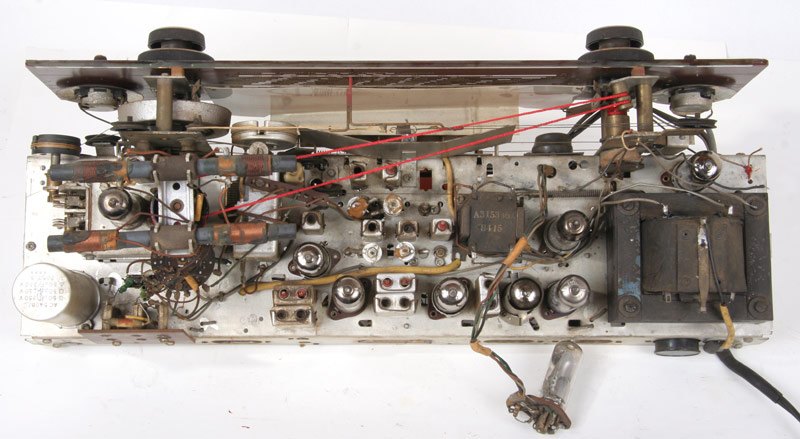

Het complete chassis van boven gezien.

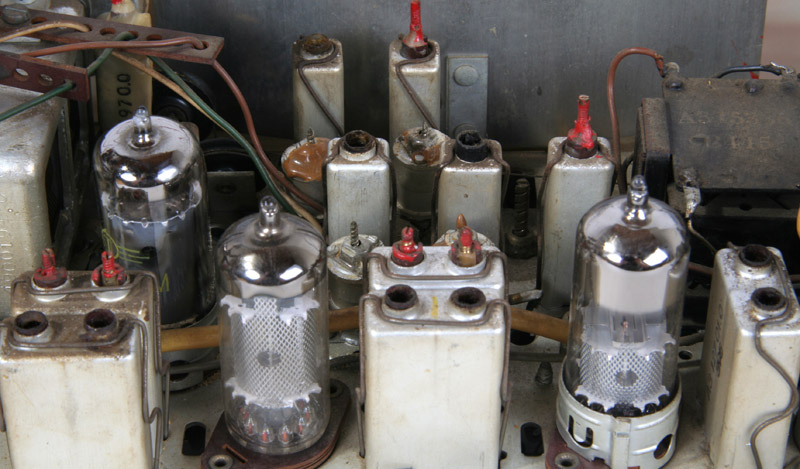

Een batterij middenfrequenten en andere spoelen.

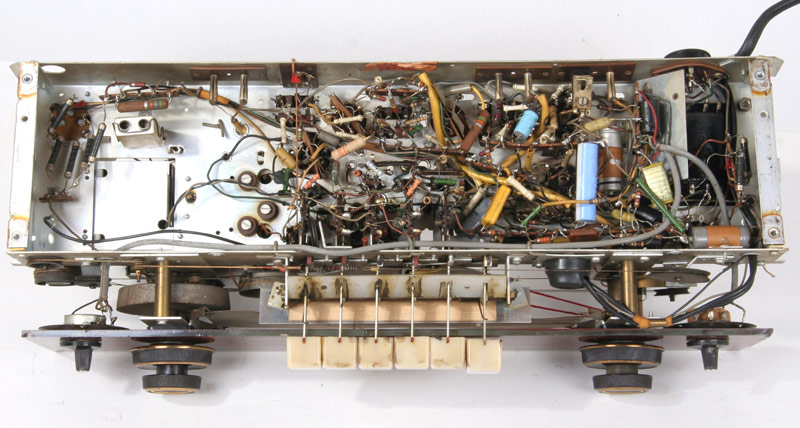

Het buikje van de ontvanger.

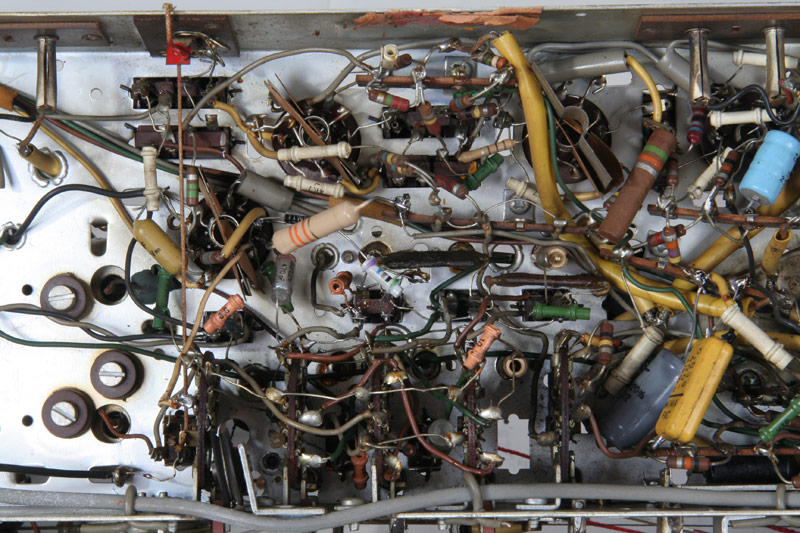

Hier wat details van de bedrading in de buurt van de ECH81.

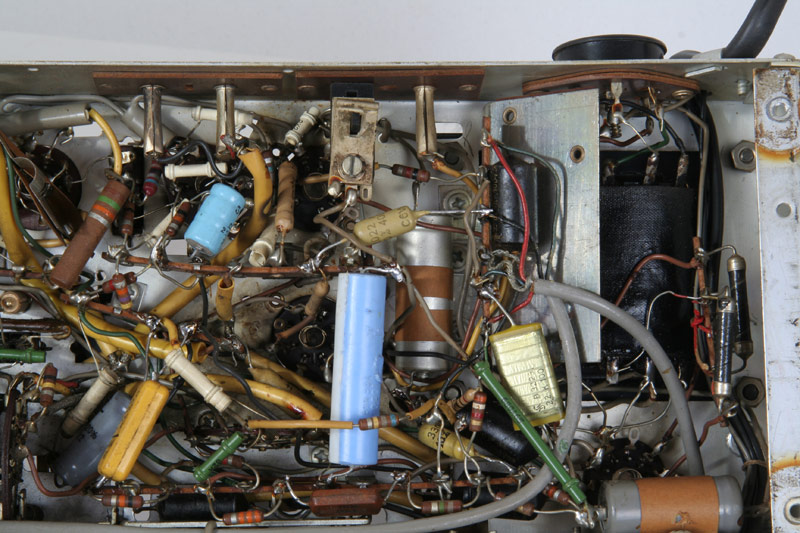

De rest met een stel vervangen condensatoren.

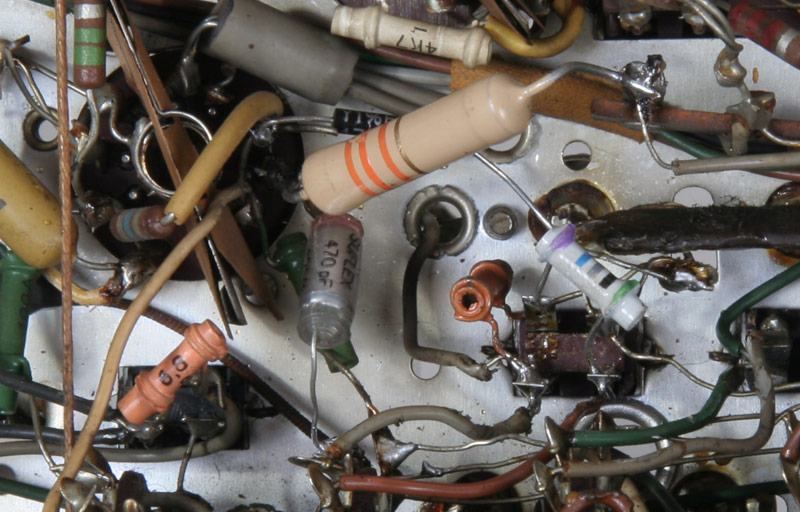

De condensator van 68 pF van het KG-bereik. De originele had nog maar een waarde van 20 pF, de oscillator was niet aan de praat te krijgen tot de condensator vervangen werd en alles opnieuw afgeregeld werd. Ik dacht altijd dat de groene buiscondensatoren van Philips nooit verliepen. Deze radio heeft mijn gedachte wat veranderd. ( ca. twee weken naar de fout gezocht, overigens niet hele dagen).
Hieronder de service-documentatie en het schema als pdf-bestand:
De BX553 is bijna hetzelfde als de 5X61A, heeft echter één luidspreker en het circuit van de KG-oscillatorkring is wat anders.
SERVICE-DOCUMENTATIE B5X61A/02
SERVICE-DOCUMENTATIE BX553, nummer 2
