De B2X80U is een radiotoestel dat stamt uit 1958. Er zijn meerdere soorten kasten gebruikt voor dit type.

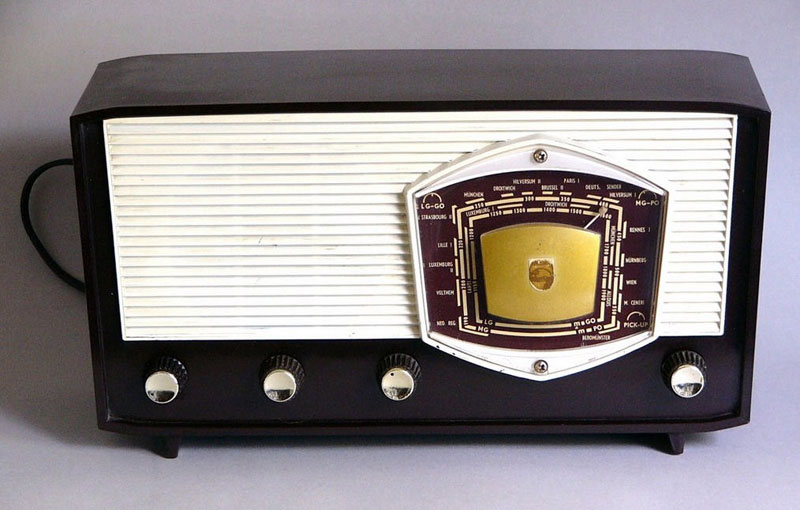

Dit is de wat ouderwets ogende radio, deze heb ik dus niet.

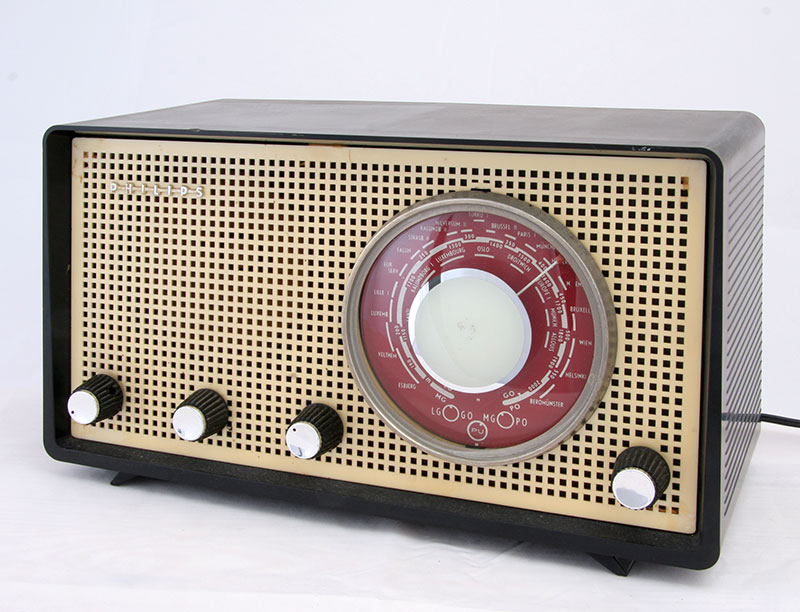

De tweede versie. Deze radio stond vroeger in de keuken van kennissen. Het toestel heeft op mij zo'n indruk achter gelaten, dat ik hem onmiddelijk herkende op een radiomarkt in Hoenderloo en hem ook maar aanschafte. Het Philips embleem dat normaal op de zenderschaal zit ontbreekt en dat schijnt bij deze uitvoering normaal te zijn.
Het is een toestel met twee frequentiebereiken, LG en MG.
Midden golf van 186 tot 580 meter ( 1610 kHz tot 517 kHz..)
Lange golf van 1154 tot 2000meter ( 260 kHz tot 150 kHz.)
De buizenbezetting:
UCH81 | Mengtrap en oscillator |
UF89 | MF-versterker |
UBC81 | Detector en LF-versterker |
UL84 | LF-Eindversterker |
UY42 | Gelijkrichter |
De middenfrequentie bedraagt 452 kHz.

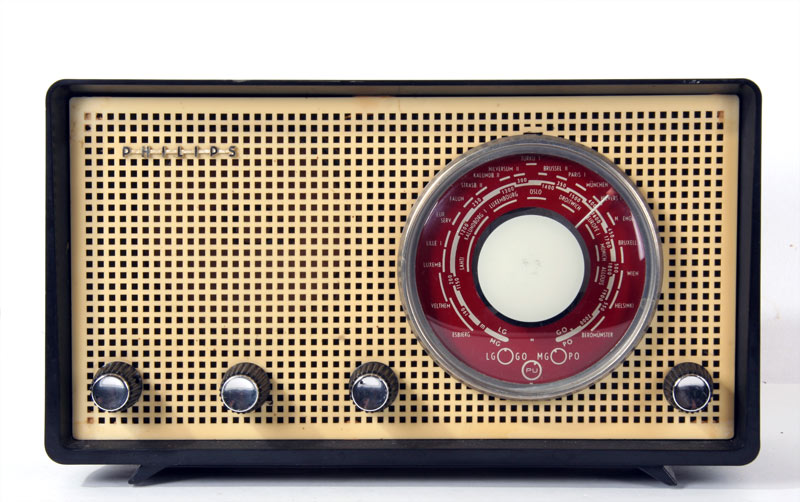

Het toestel van voren gezien.
De afmetingen bedragen: Breedte 312, hoogte 177 en diepte 139 mm.
Netspanningen : 110, 127 of 220 Volt
Het verbruik : 52 Watt. ( Bij 220 Volt)

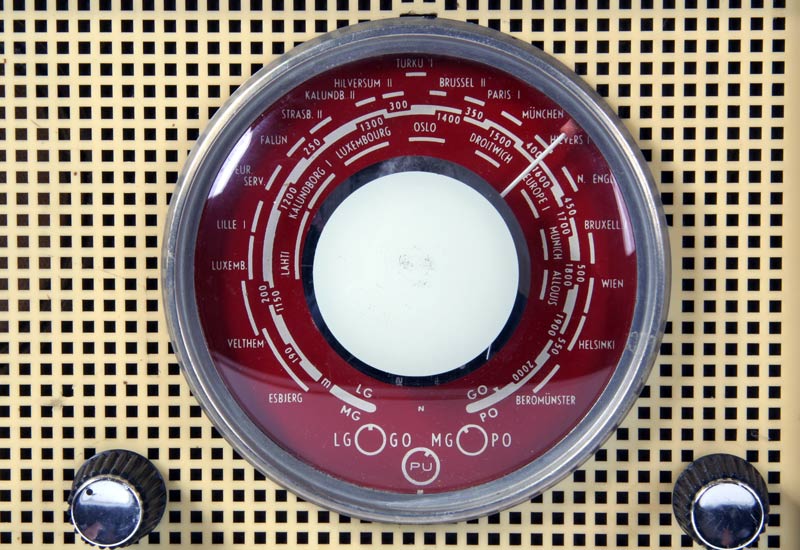

De prachtige ronde schaal met de kersrode kleur.

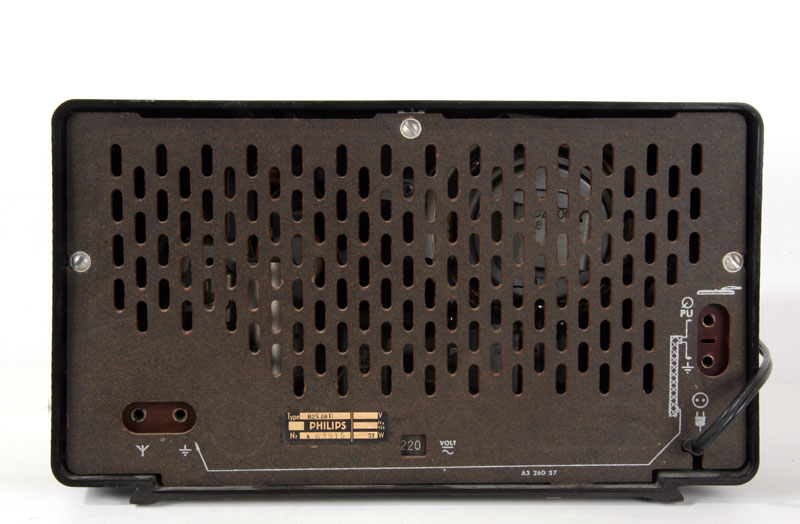

De achterzijde met de entrees voor antenne en aarde en rechts de PU-ingang.

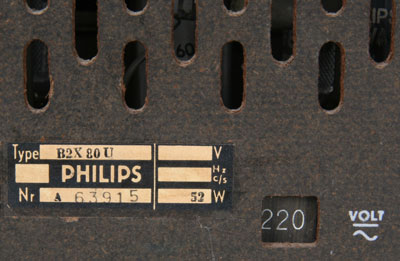

Typeplaatje van het toestel.

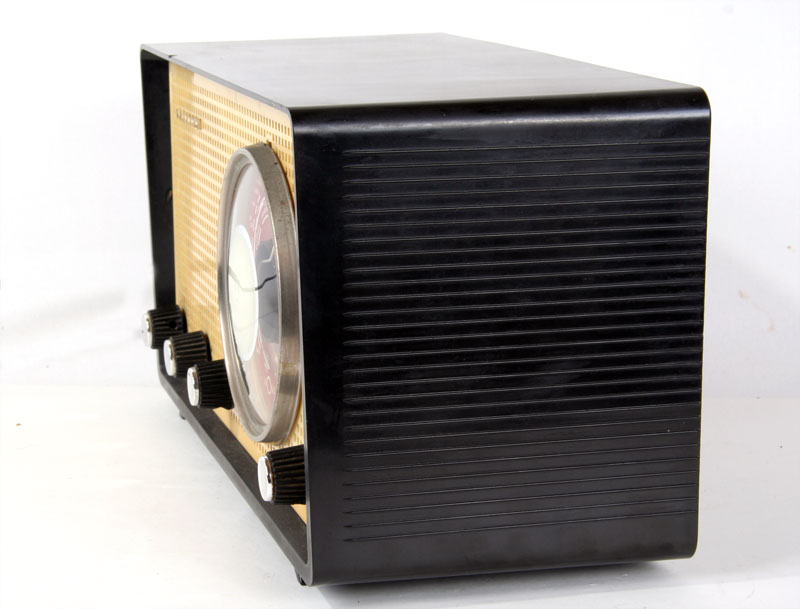

De geribbelde zijkant, voor "de mooi" of de sterkte?

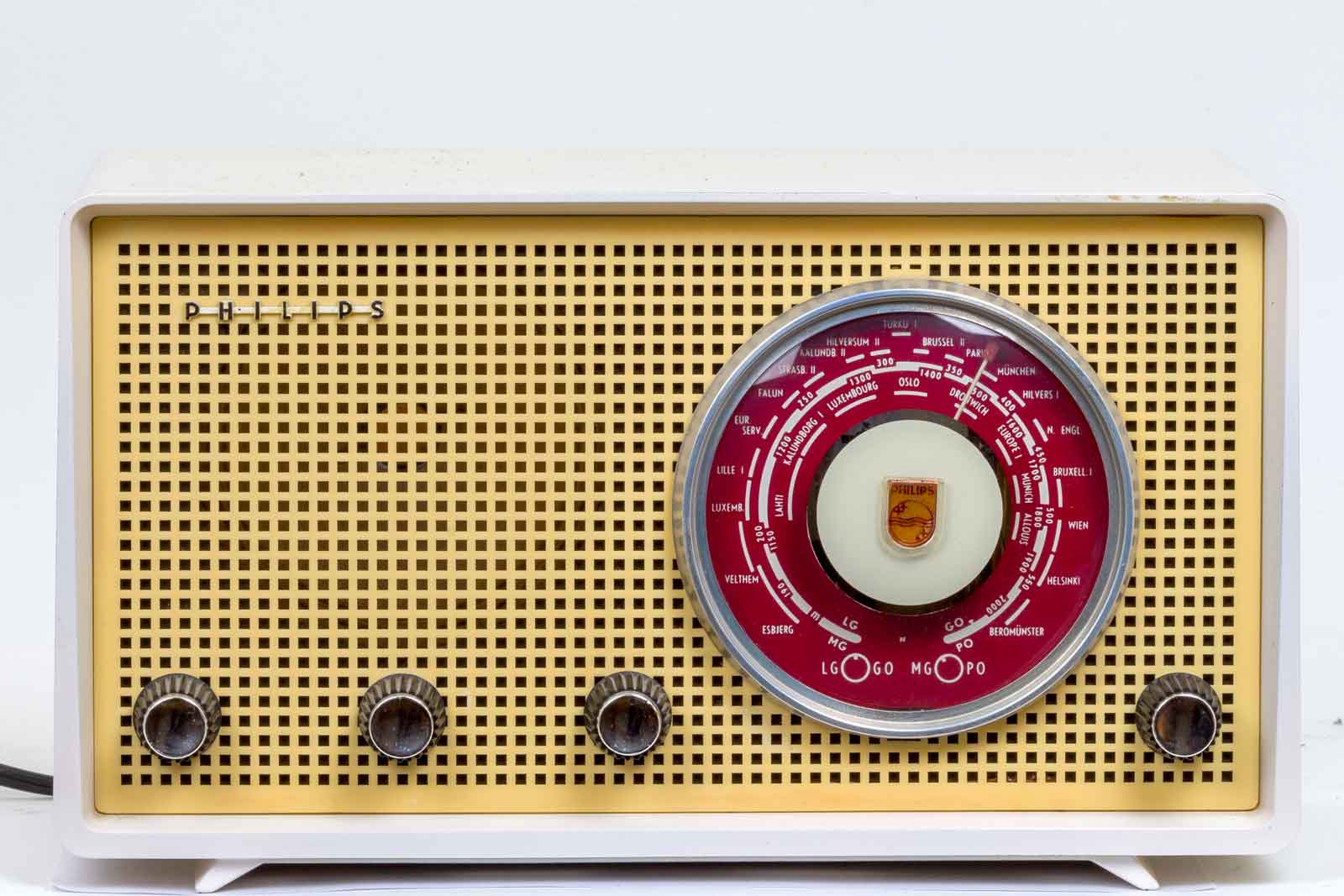

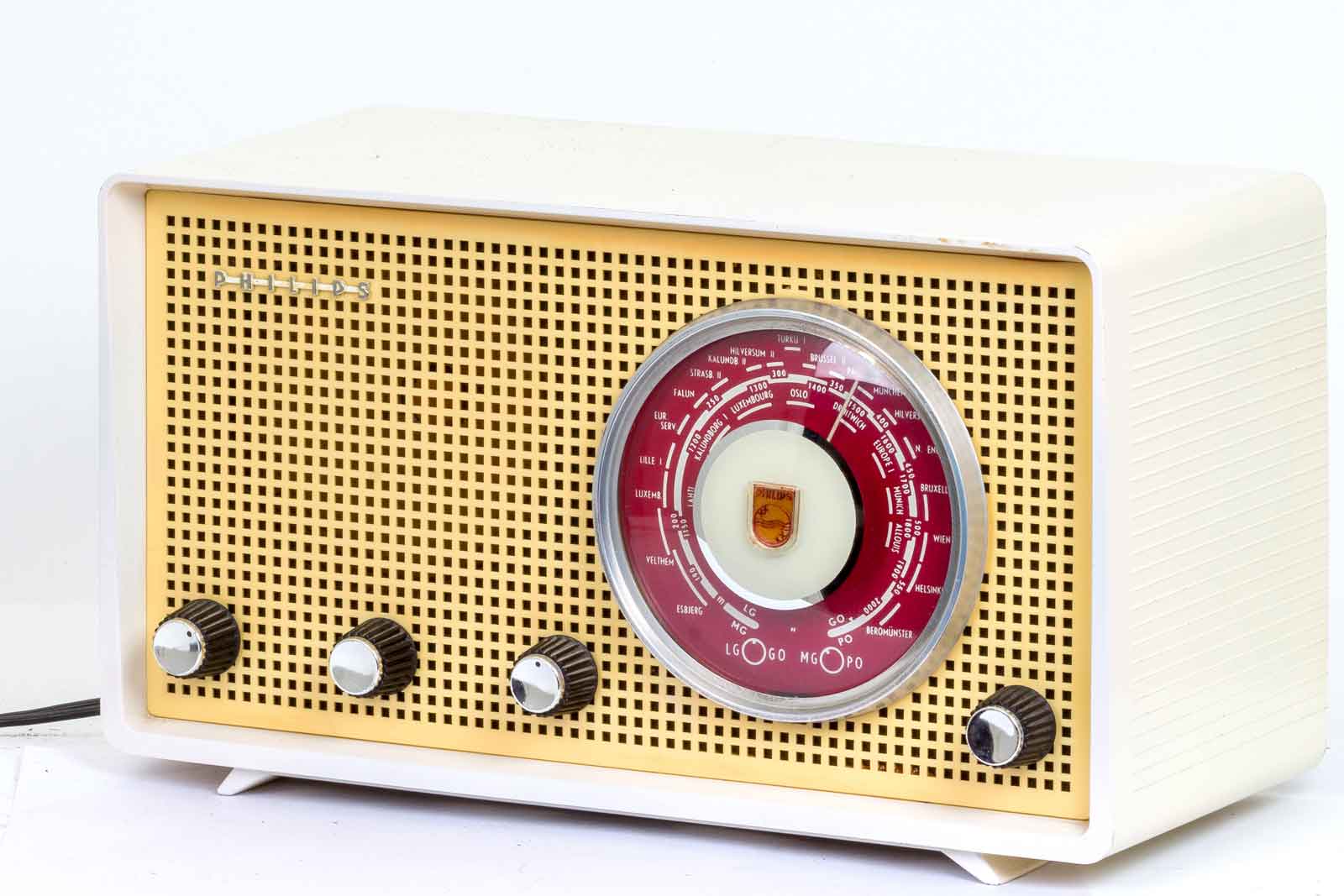

De uitvoering /01 in de creme-kleur.
Dit exemplaar ziet er ook erg mooi uit en is zeer goed onderhouden.

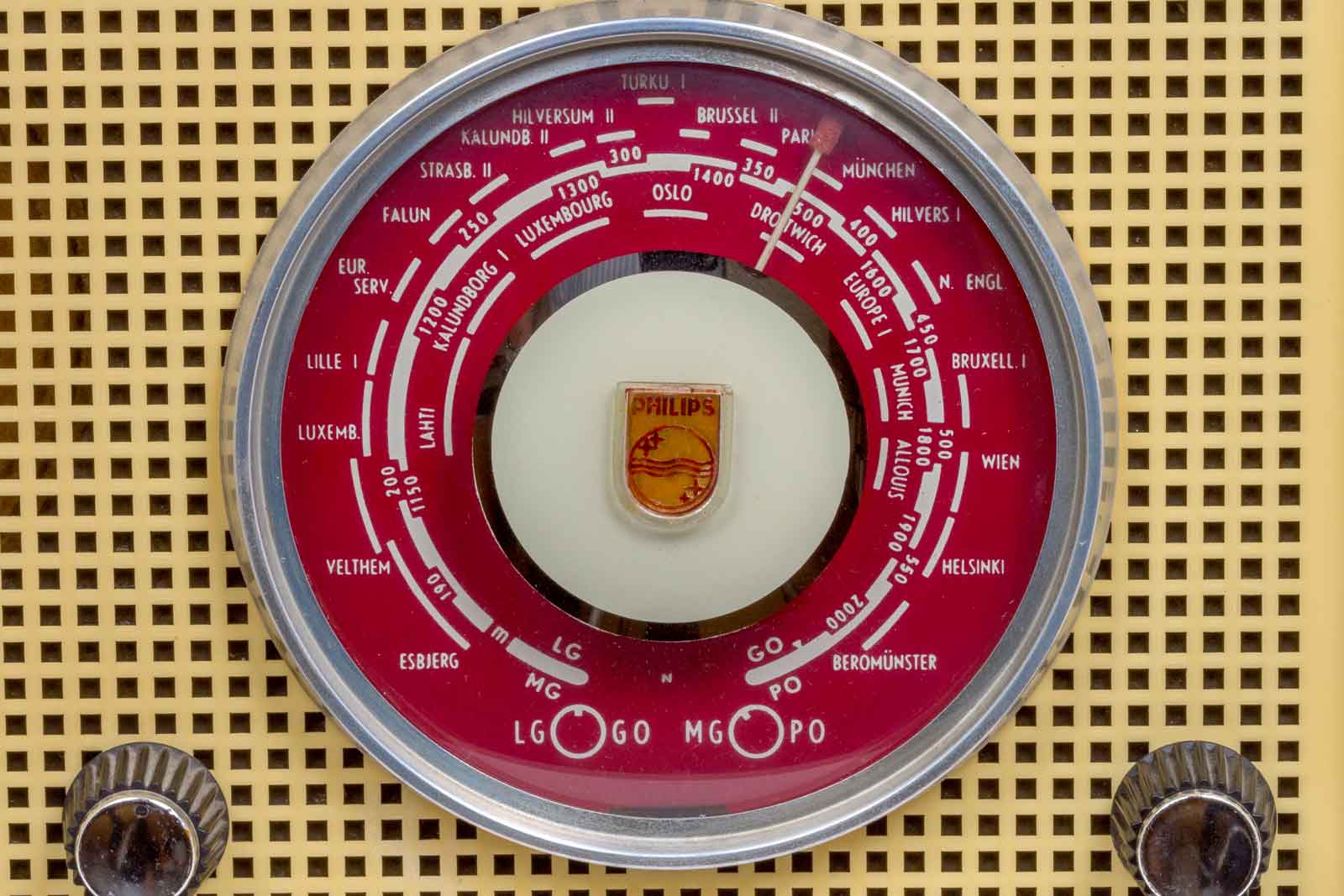

De schaal, nog steeds een mooi ontwerp.

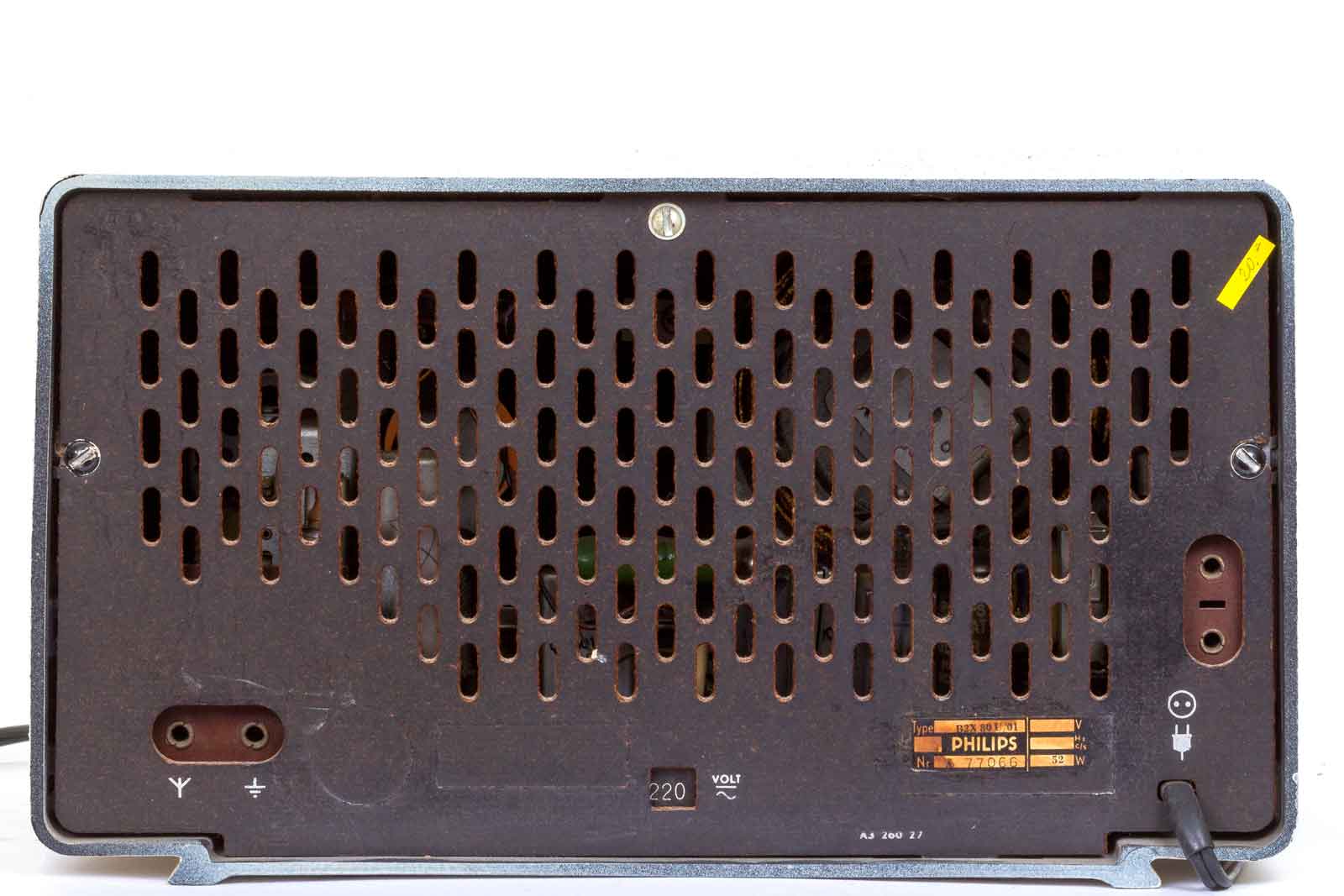

De achterkant, het type met de 01 aanduiding.

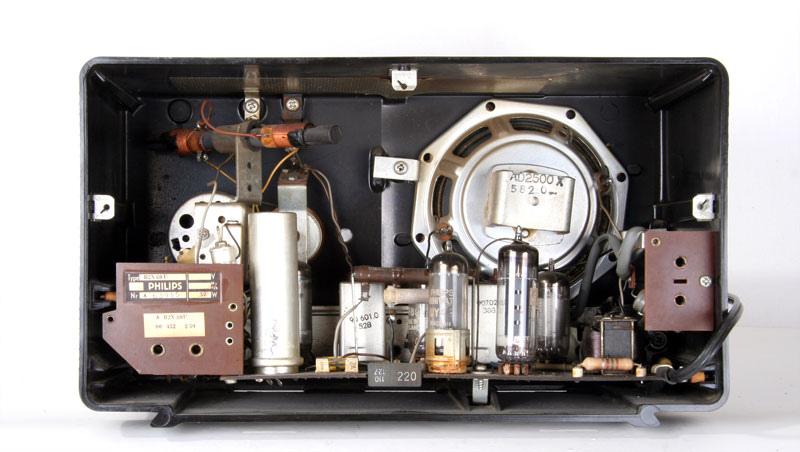

Het achterwandje verwijderd. Het toestel is al redelijk modern met een printplaat in plaats van een chassis.

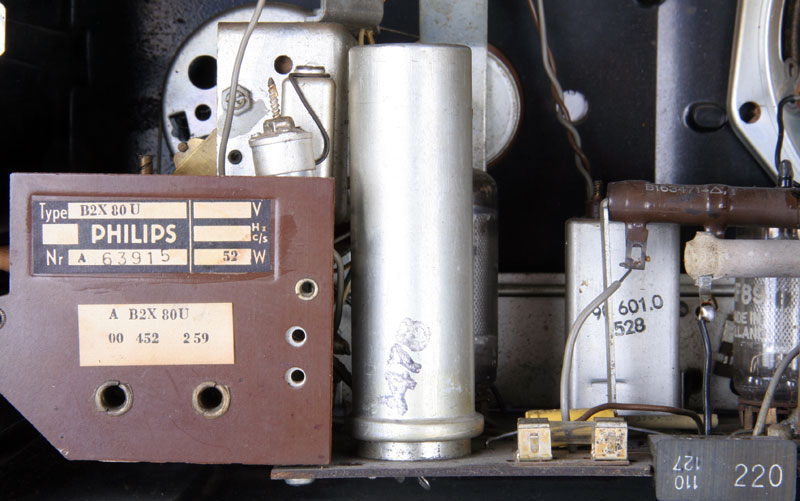

De elco van de hoogspanningsvoeding en wat serieweerstanden voor de voeding van de gloeidraden.

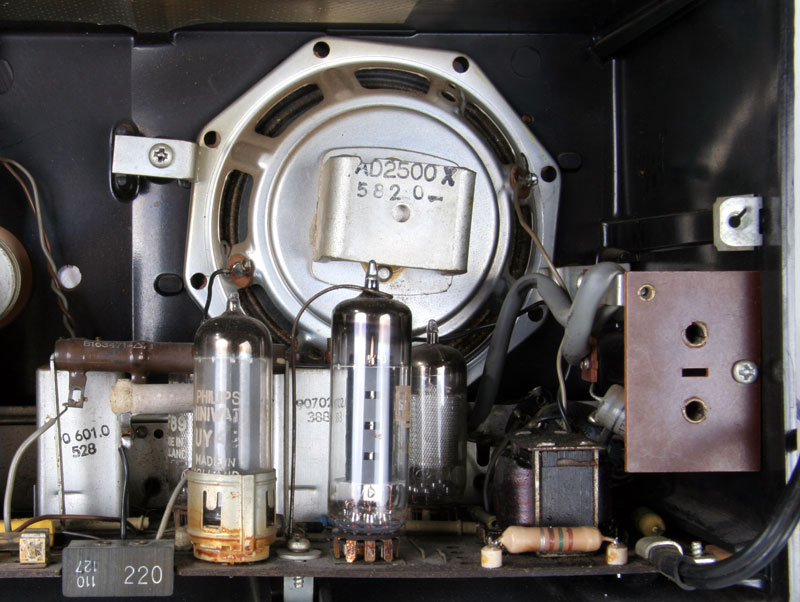

De gelijkrichter UY42 en eindbuis UL84 met daarachter de luidspreker. Rechts de Pick-Up aansluiting.

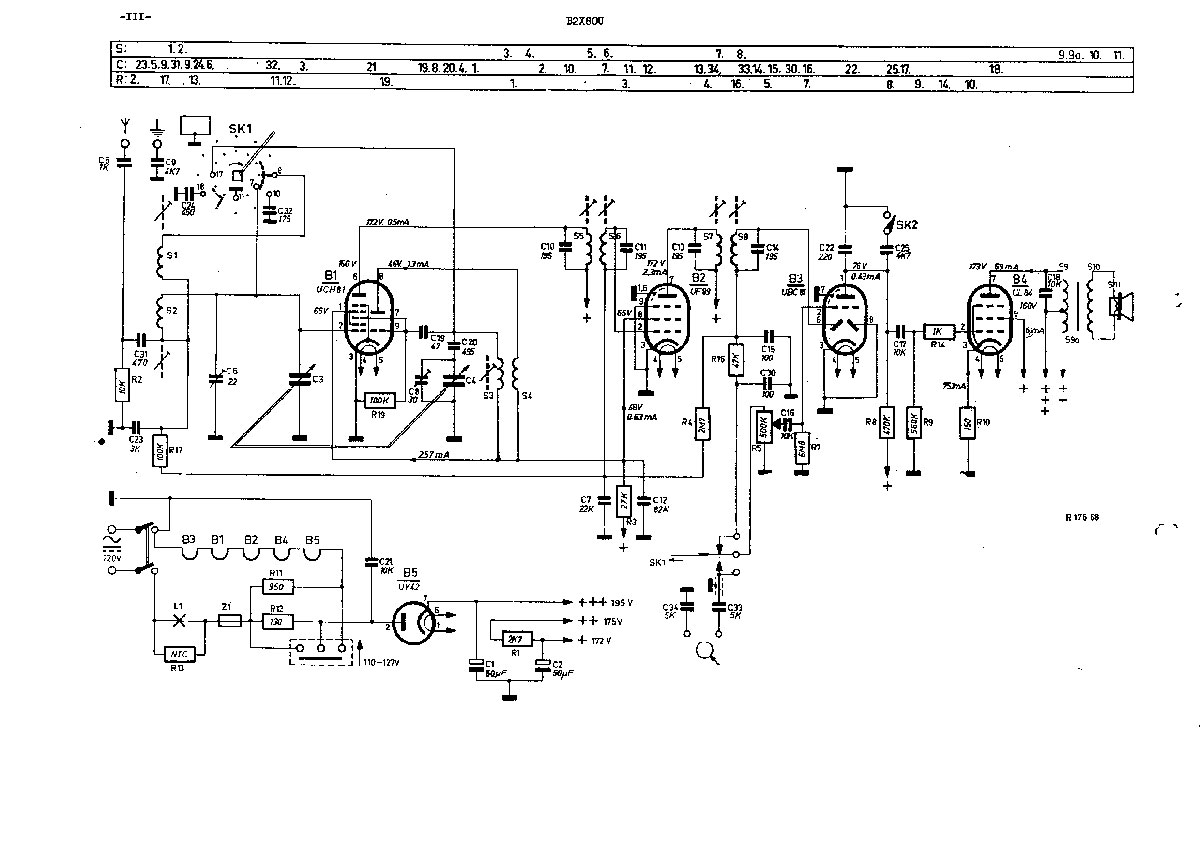

Het schema van dit mooie product.

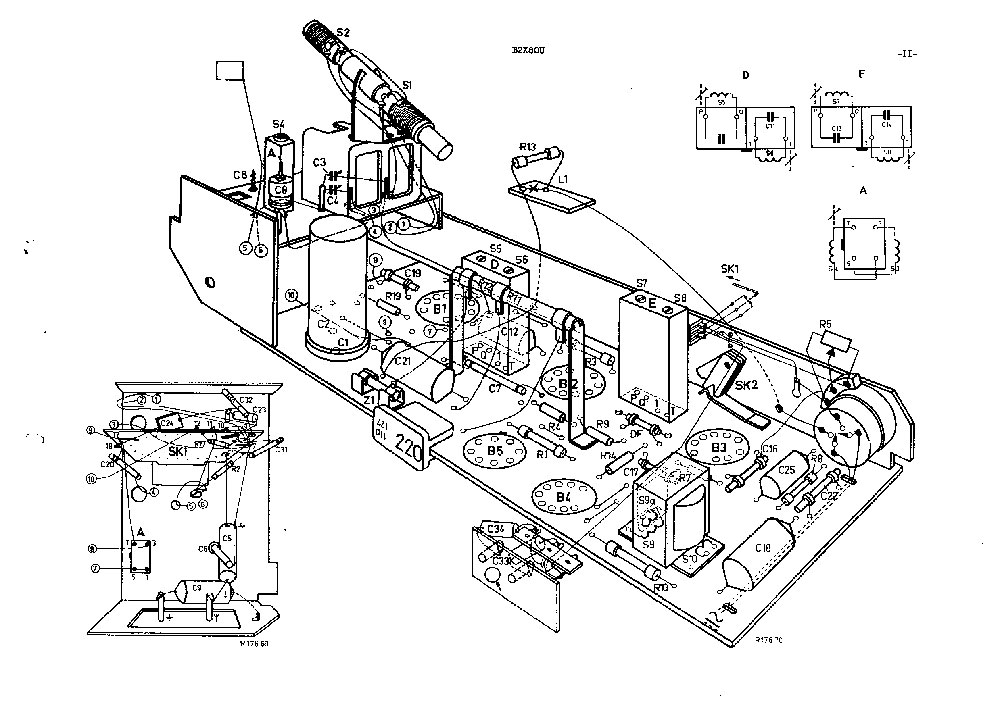

Met hierboven de componenten-opstelling.
