Een bijzonder goed onderhouden Philips ontvanger van 1962, de B5X22A/01
Door op de afbeeldingen te klikken verkrijgt u een een groter beeld in een apart venster.
De ontvanger zoals hij binnenkwam. Nog niet gepoetst en ook nog niet geprobeerd. Dat komt allemaal wel.

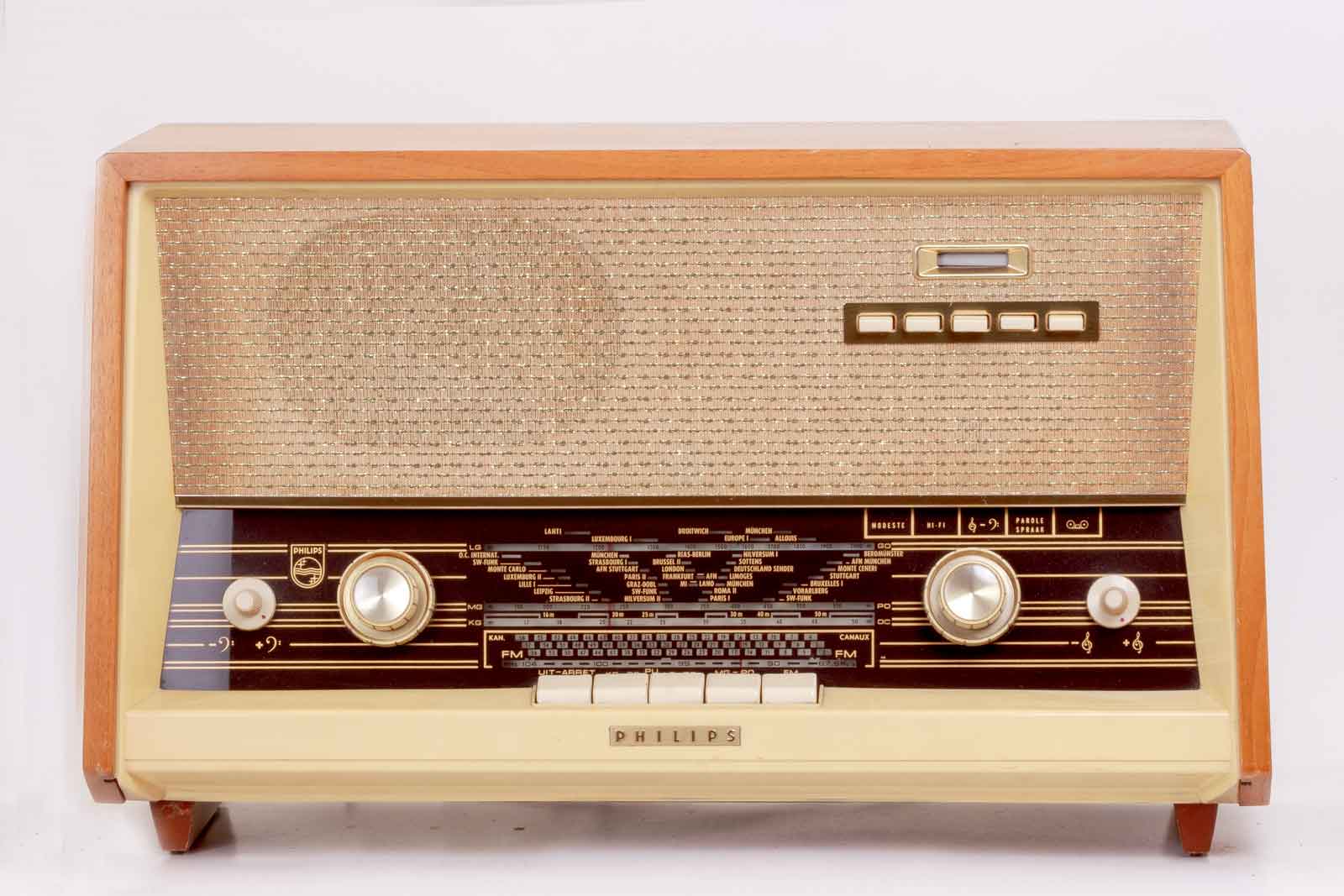

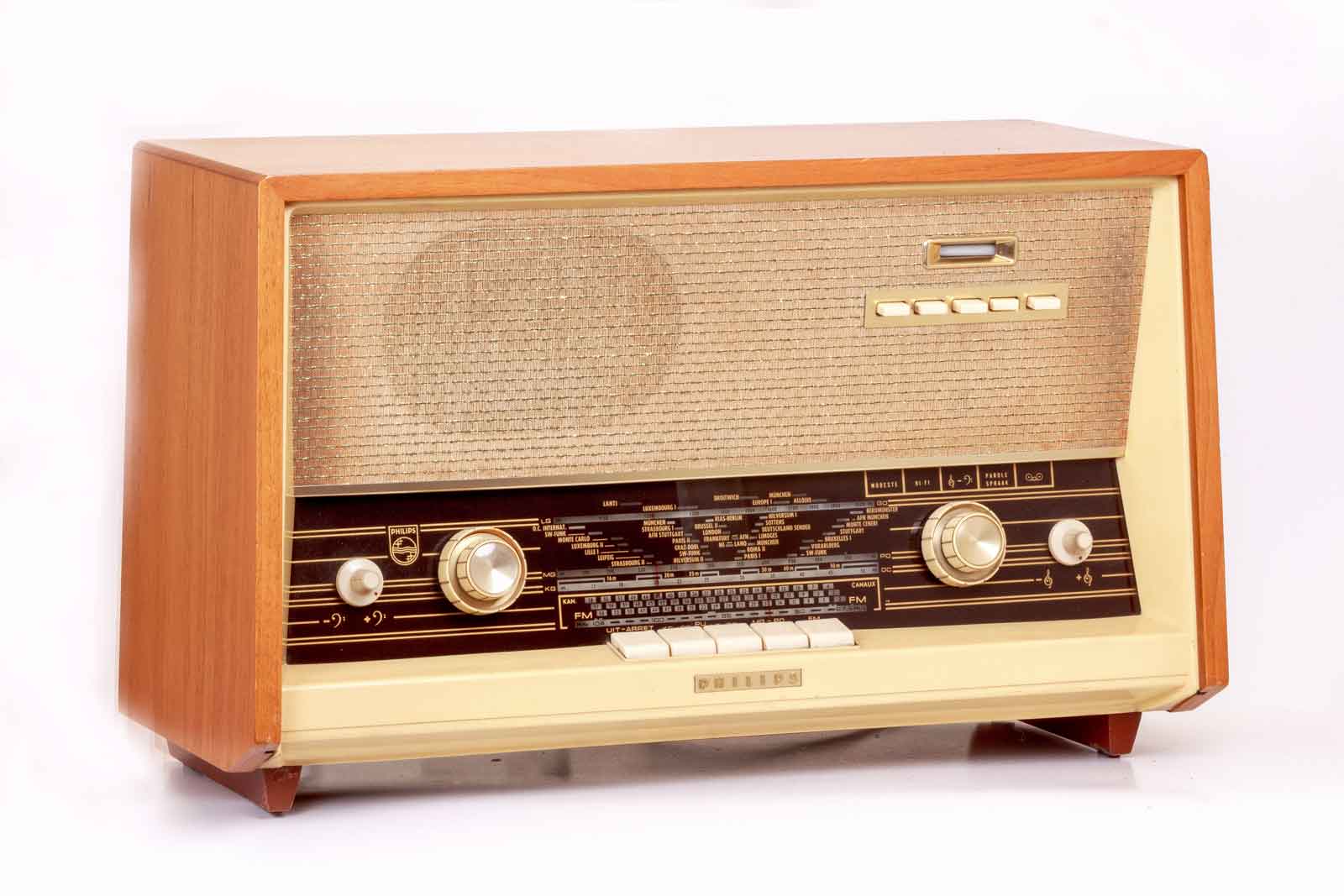

Het vooraanzicht, het luidsprekerdoek is nog in optimale conditie, het is net of de vorige eigenaar het toestel jaren lang onder een stofhoes heeft bewaard.
Het is een super met een MF van 455 kHz en 10,7 MHz voor de vier golfbereiken.
| Band | Meters | MHz | Knop |
| LG | 1150 - 000 | 0,260 - 0,150 | 5 |
| MG | 185 - 580 | 1,2622 - 0,517 | 6 |
| KG | 16.5 - 50.8 | 18,2 - 5,9 | 4 |
| FM | 2,88 - 3,43 | 104 - 87,5 | 7 |
De toegepaste buizen
| Nr | Type | Functie |
| B1 | ECC85 | FM-tuner |
| B2 | ECH81 | Mengbuis en oscillator |
| B3 | EF85 | Middenfrequent-versterker |
| B4 | EABC80 | LF-versterker en detector/discriminator |
| B5 | EL84 | LF-eindversterker |
| B6 | EZ80 | Gelijkrichter |
| B7 | EM84 | Afstemindicator |

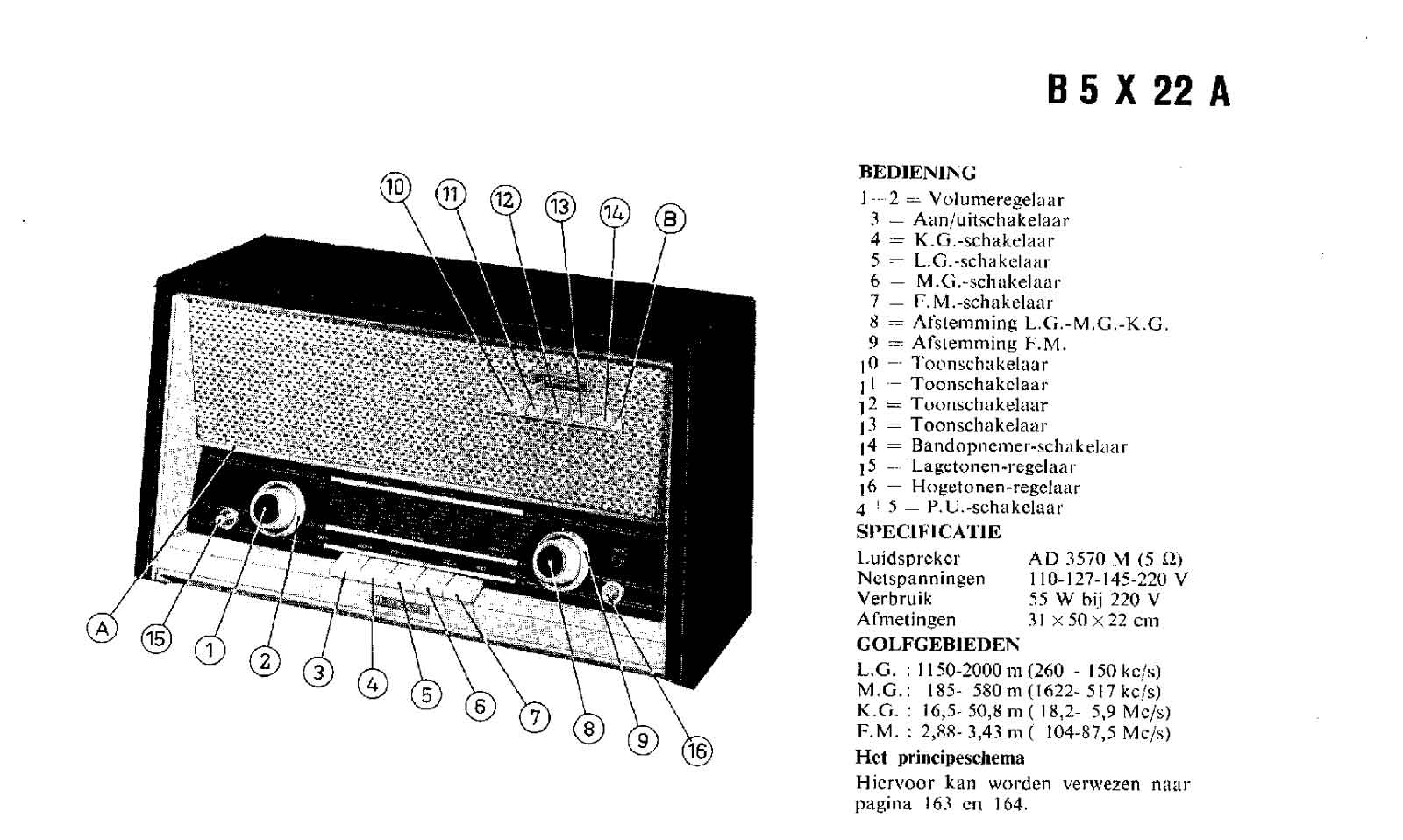

De functie van alle knoppen en regelaars.

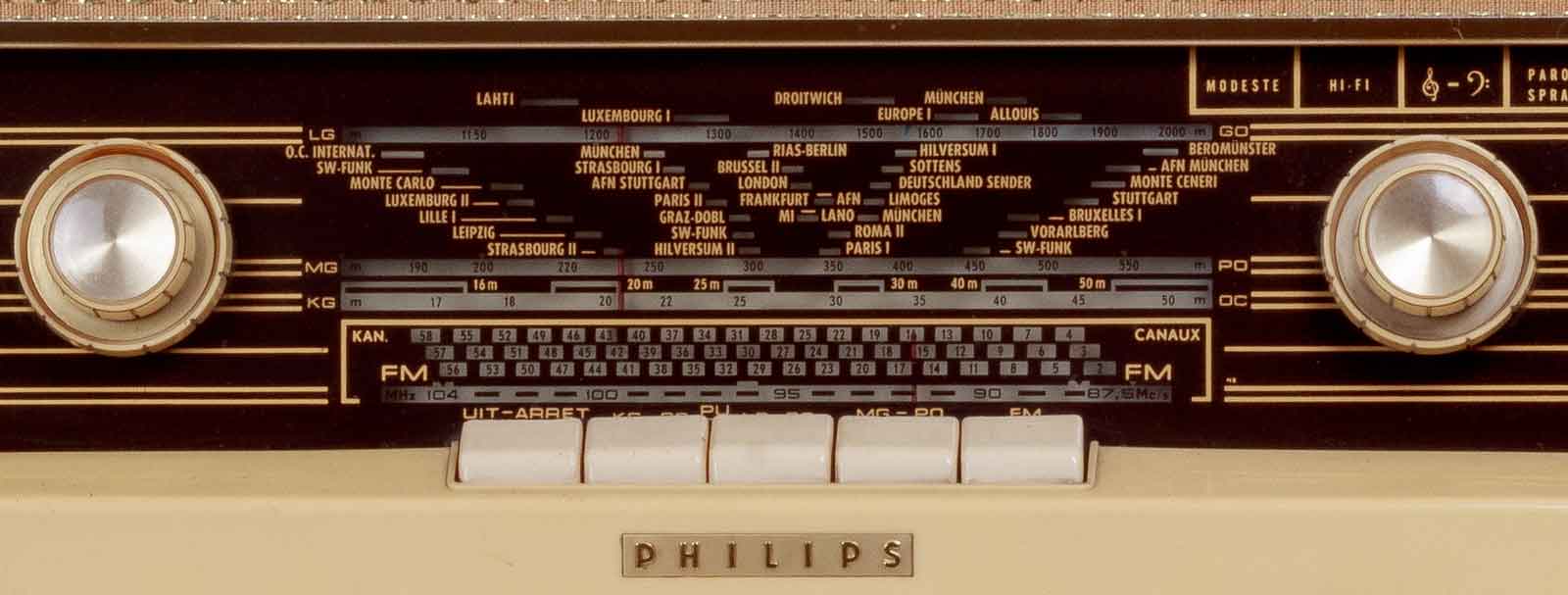

De afstemschaal, zo te zien is de versie 01 bestemd voor Nederlands- en Frans-talige gebruikers.

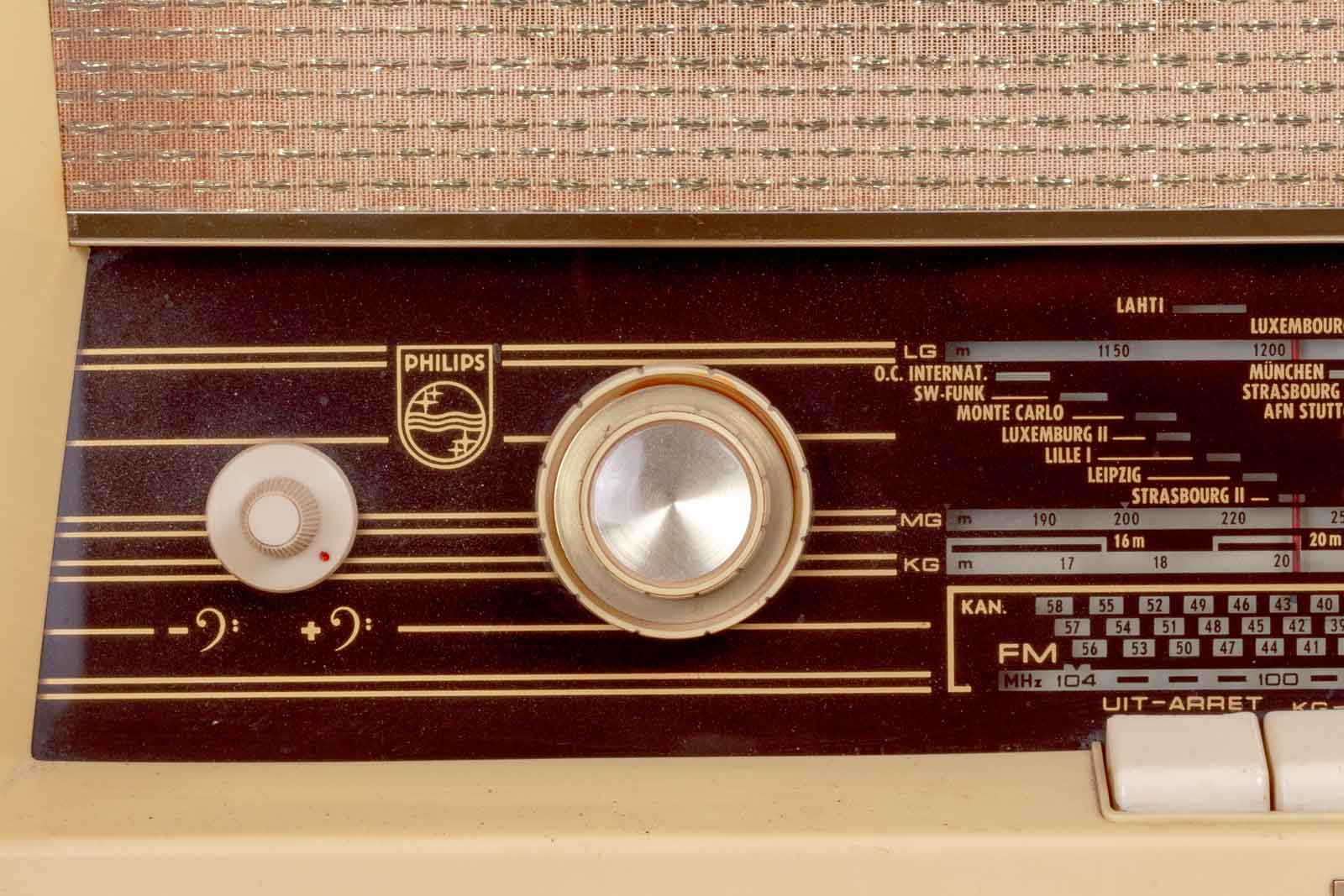

De linker kant met de lage tonenregeling en volumeknop.

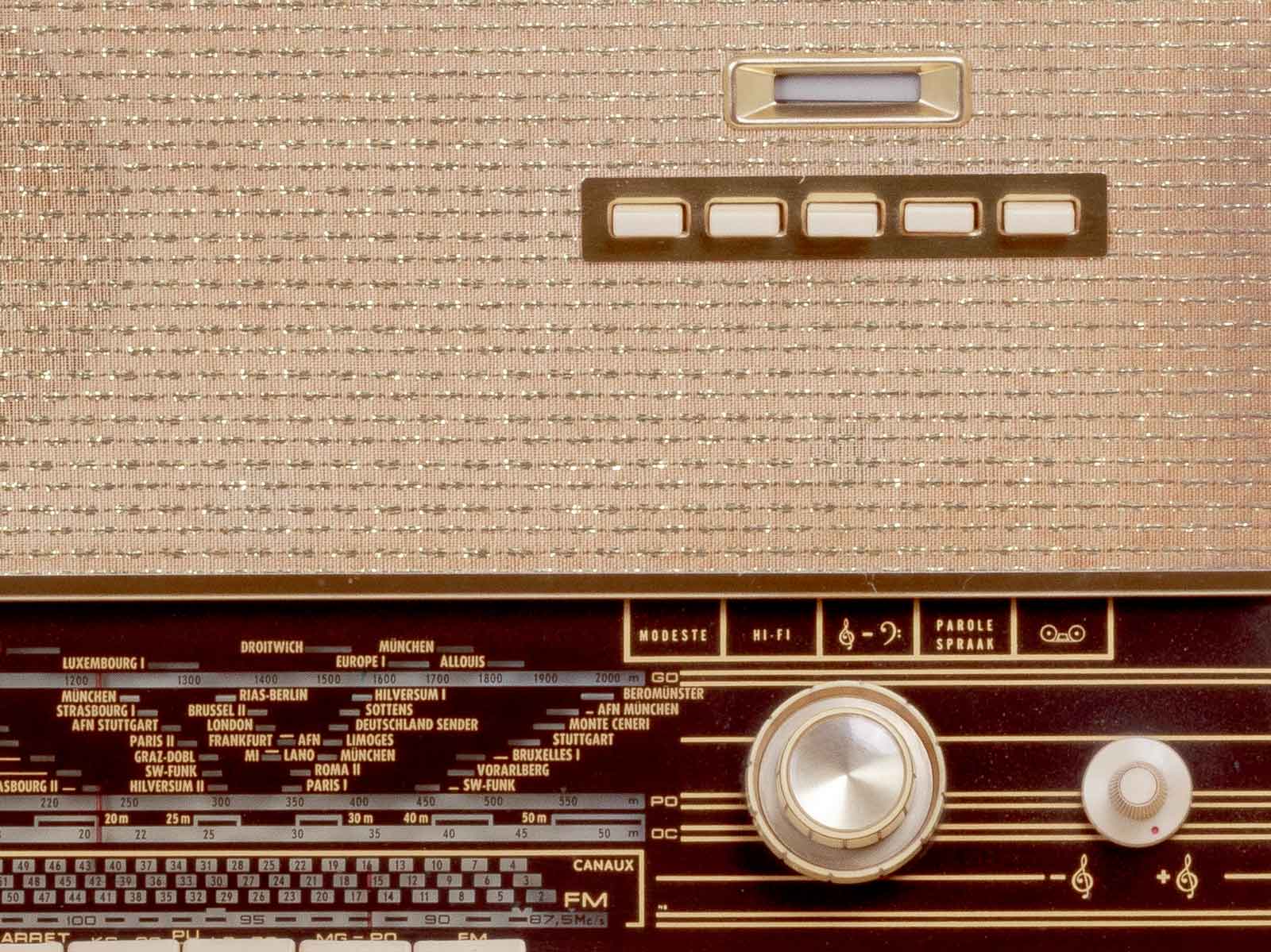

De rechter kant met de afstemknop en de hoge tonenregeling.. Boven de afstemknop nog de aanduidingen van de vijf functie-knoppen die zich onder het afstemoog bevinden.

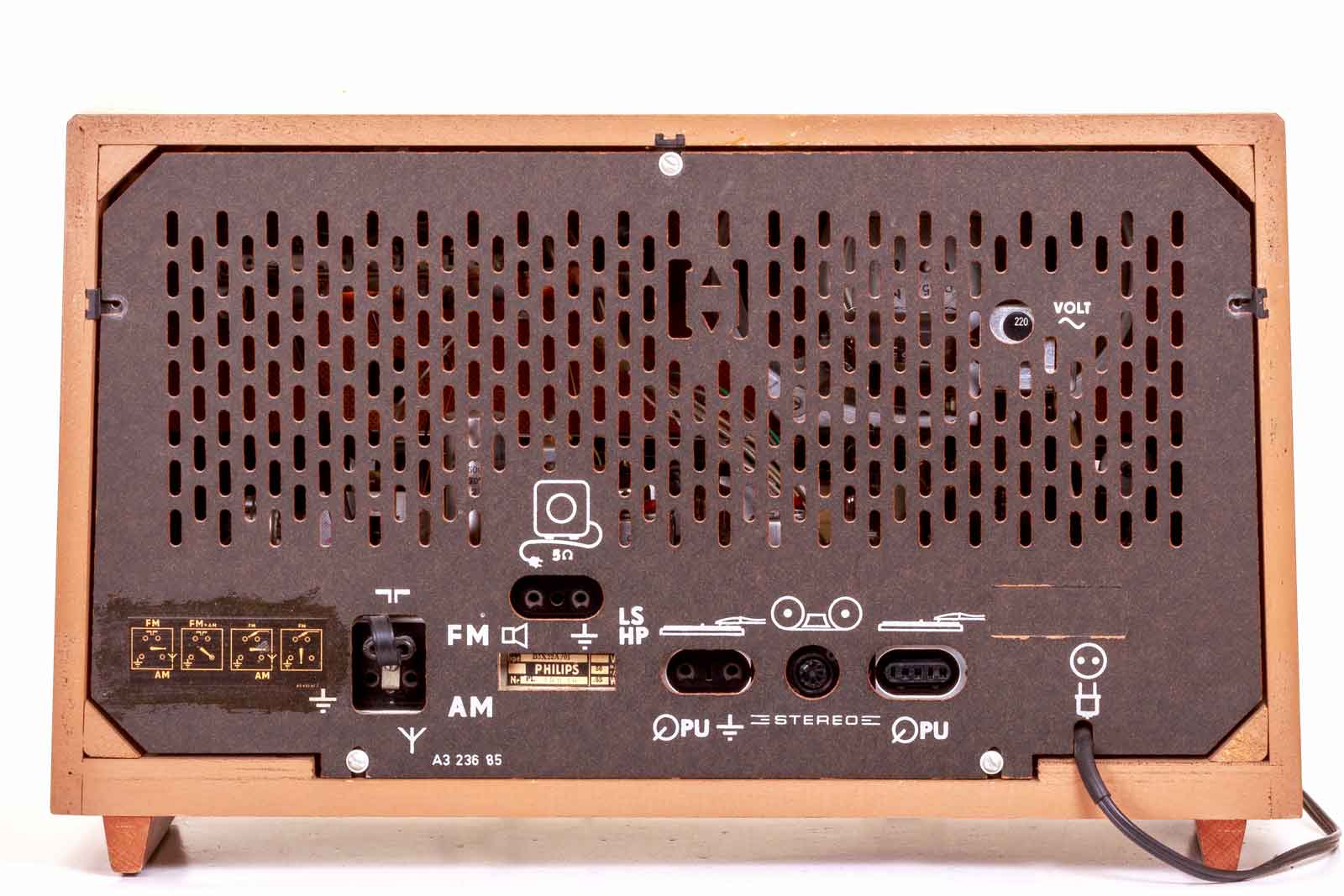

De achterkant met achterwand.

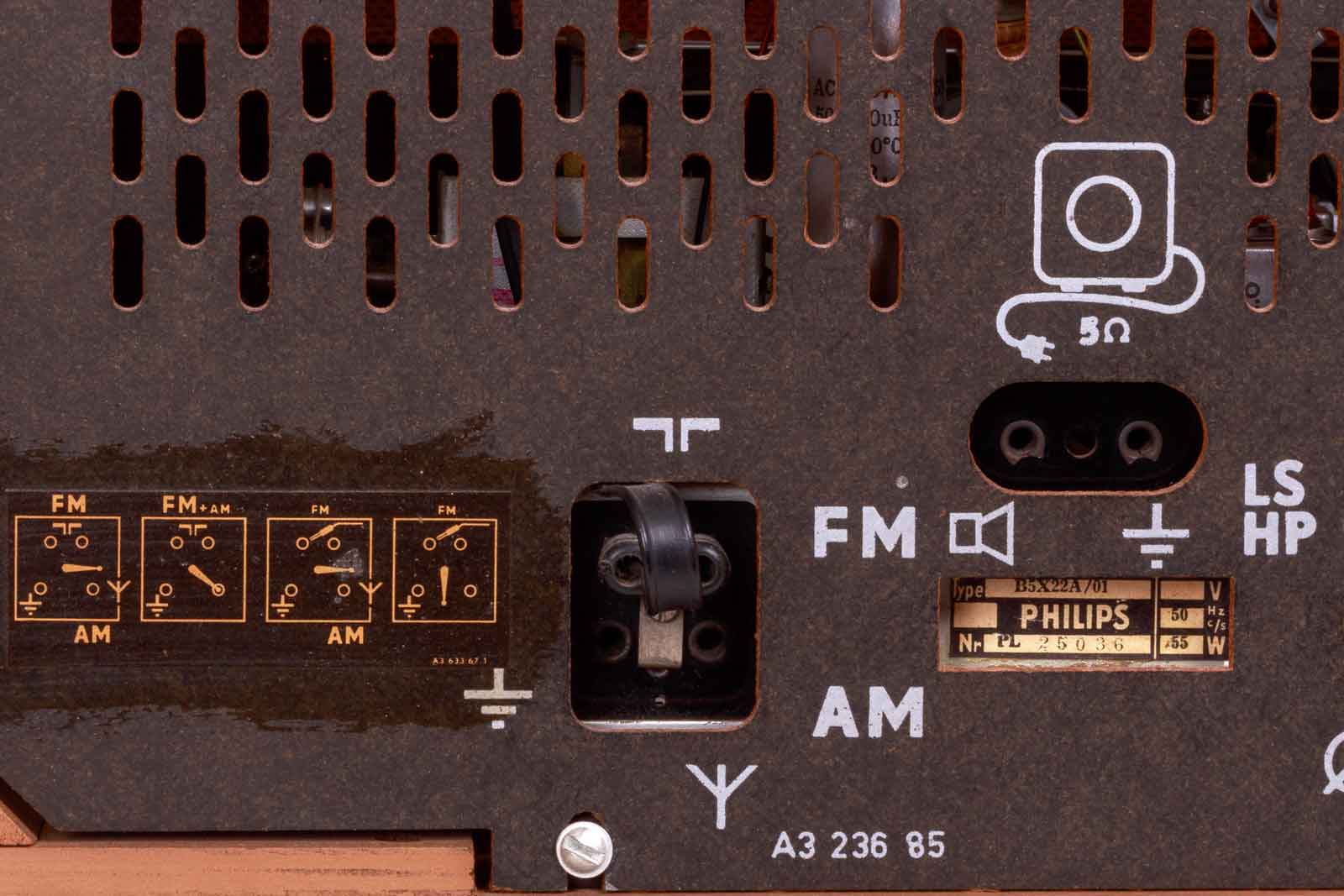

De antenne-aansluit-mogelijkheden en een entree voor een extra 5 Ohm luidspreker.

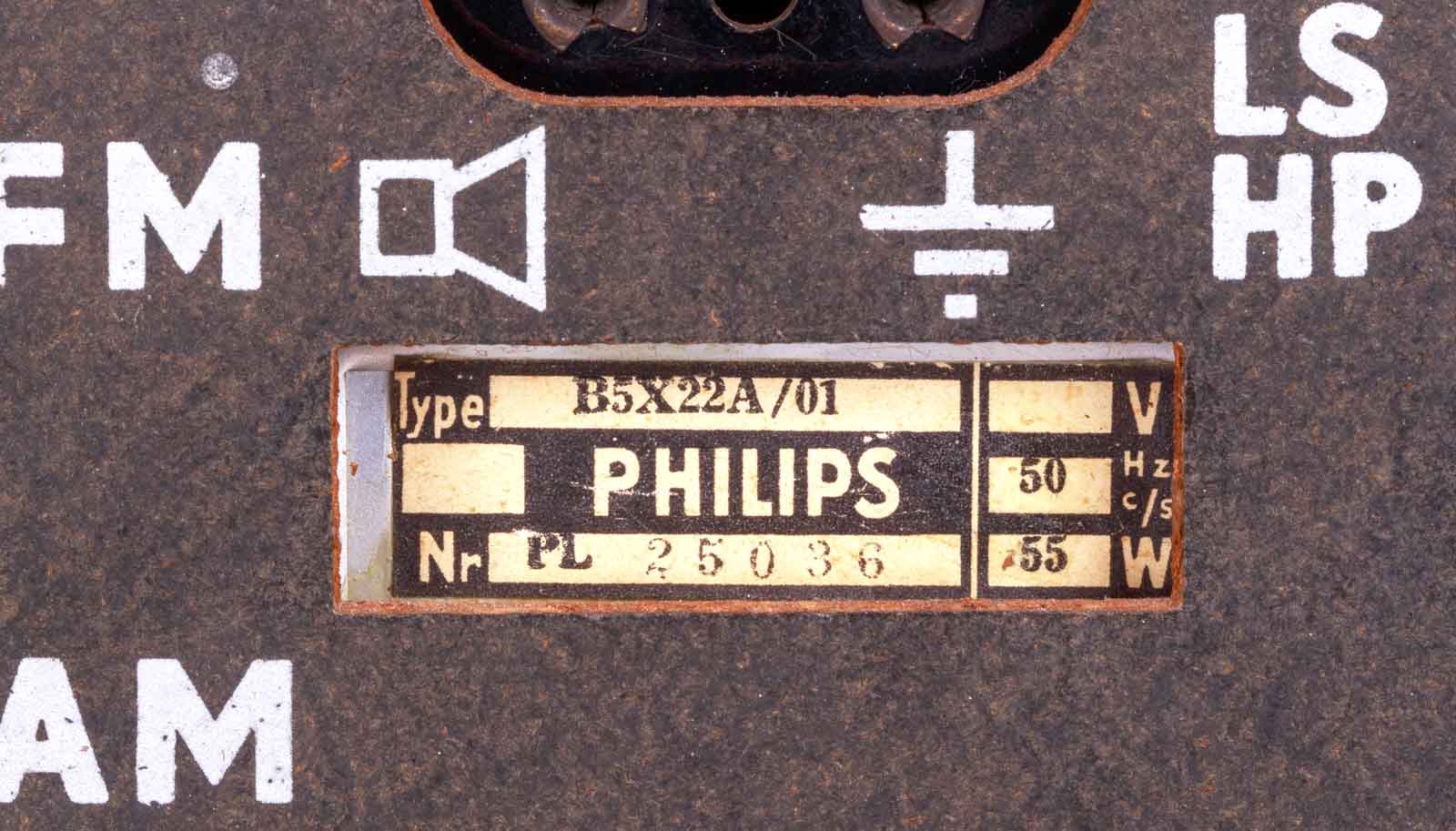

Het toeste consumeerde toch nog een vermogen van 55 Watt dat voornamelijk in warmte werd omgezet.

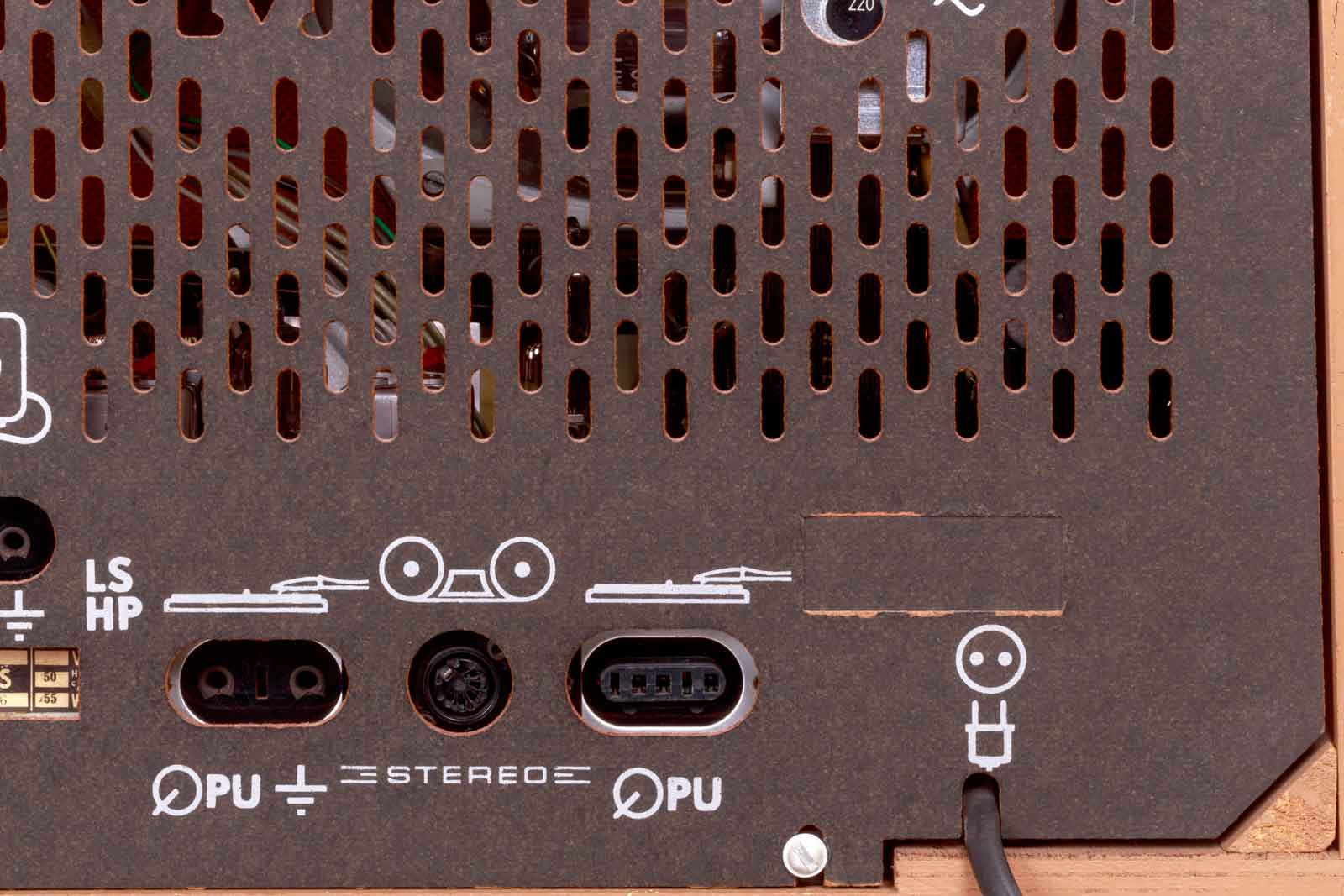

De rechterkant met twee aansluitmogelijkheden voor een platenspeler en voor een stereo-bandrecorder??? Wat vreemd, maar ja die reclamejongens doen hun best. Rechts boven nog een instelindicatie voor de netspanning.

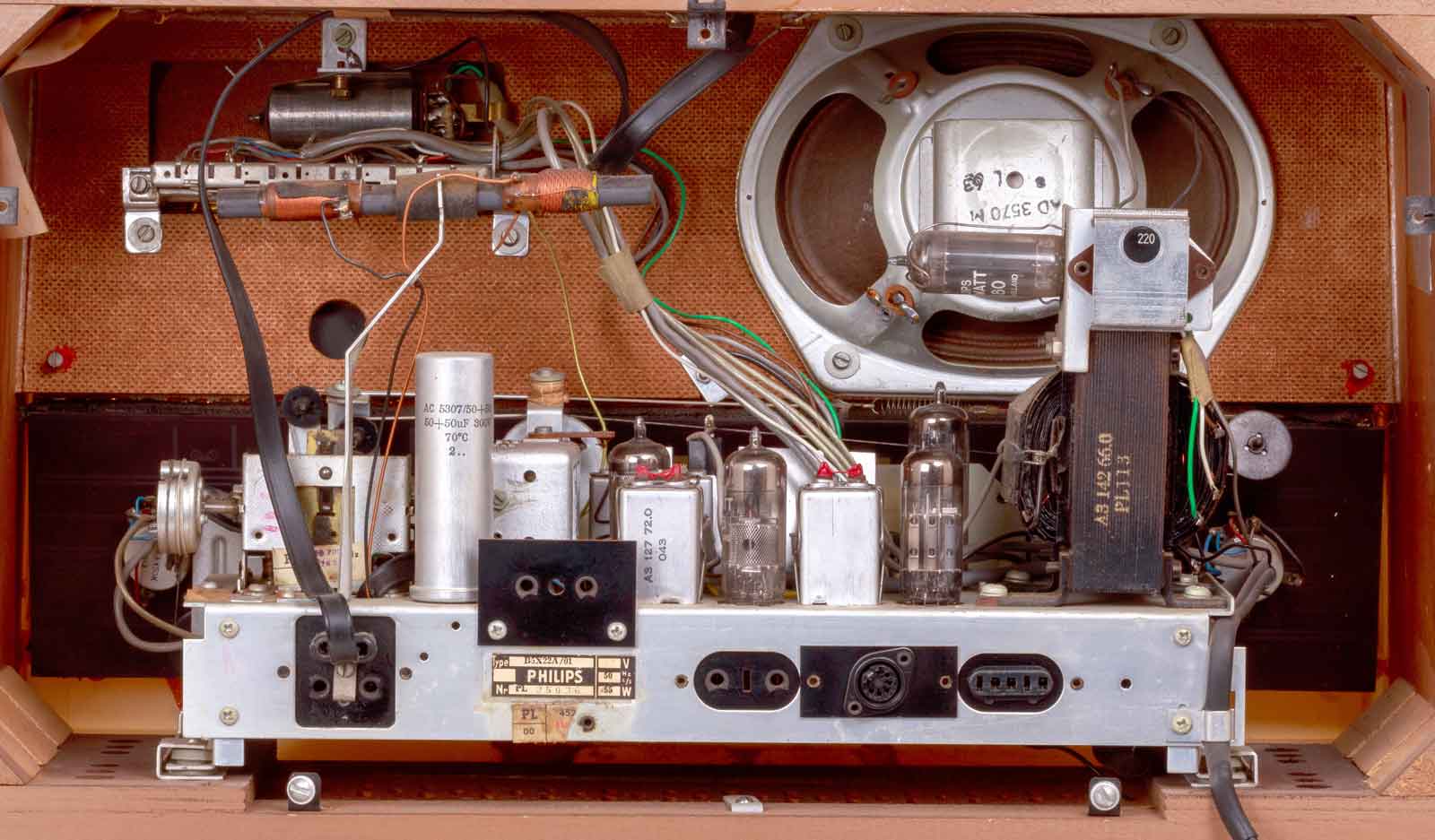

Na het verwijderen van de achterwand krijgt u een indruk van de inhoud, stofvrij.

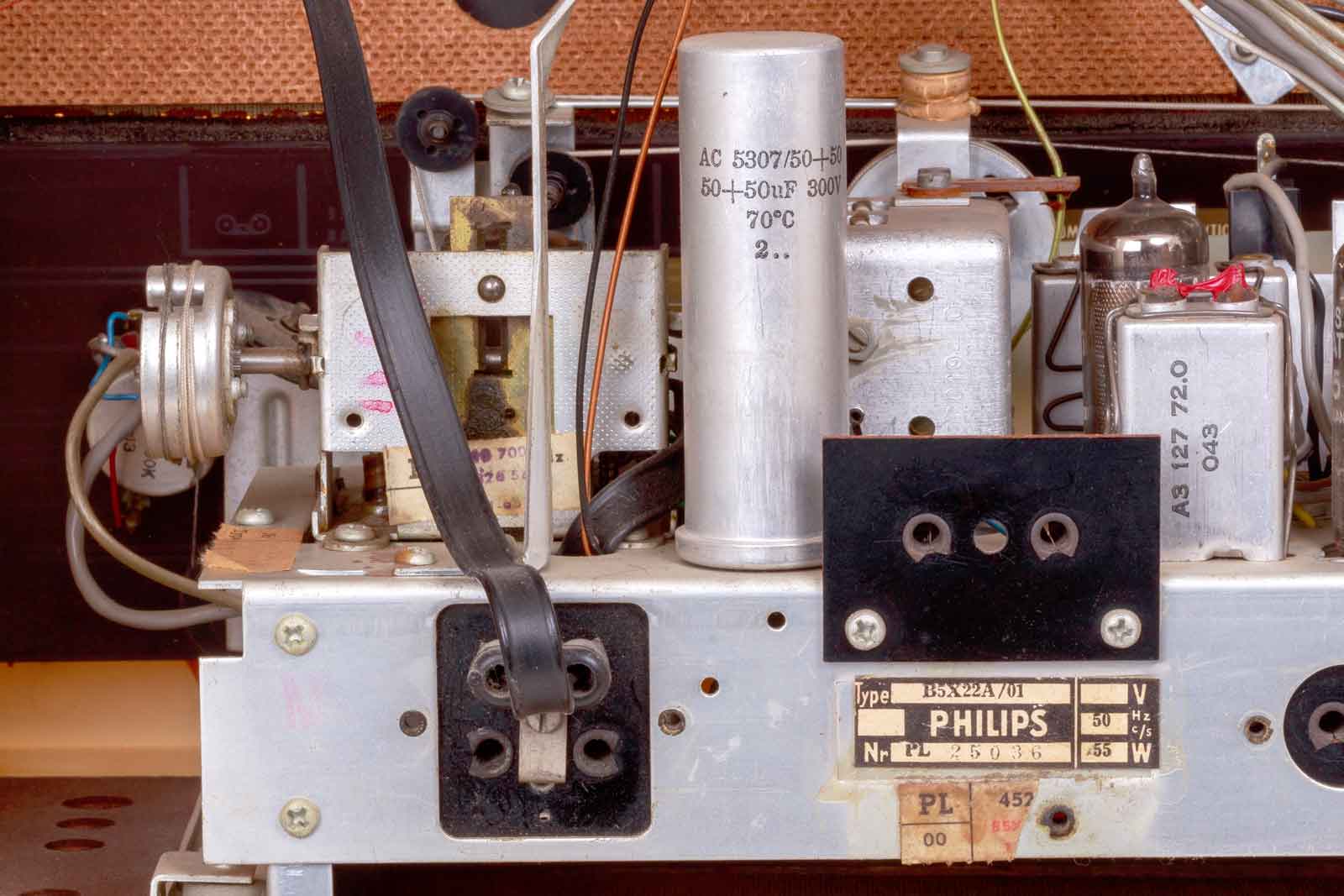

Links de FM-tuner met rechts daar van een afvlak-elco en de aansluiting voor de extra luidspreker. Achter de MF-trafo bevindt zich de mengbuis (ECH81).

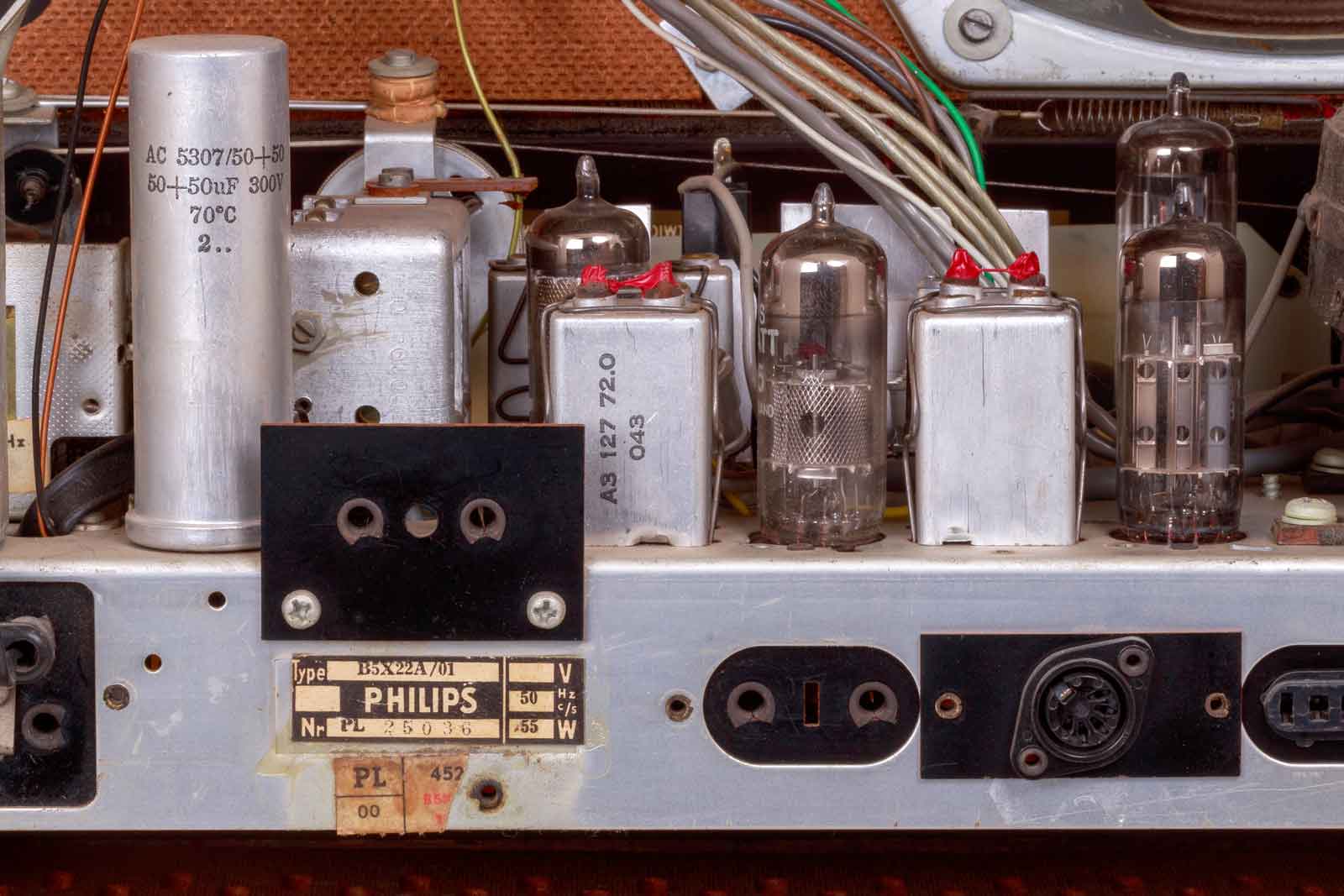

De beide MF-trafo's voor 10,7 MHz met de MF-versterker (EF85). De rode topjes zijn de met lak verzegelde instelschroeven van de 455 kHz MF-trafo's.

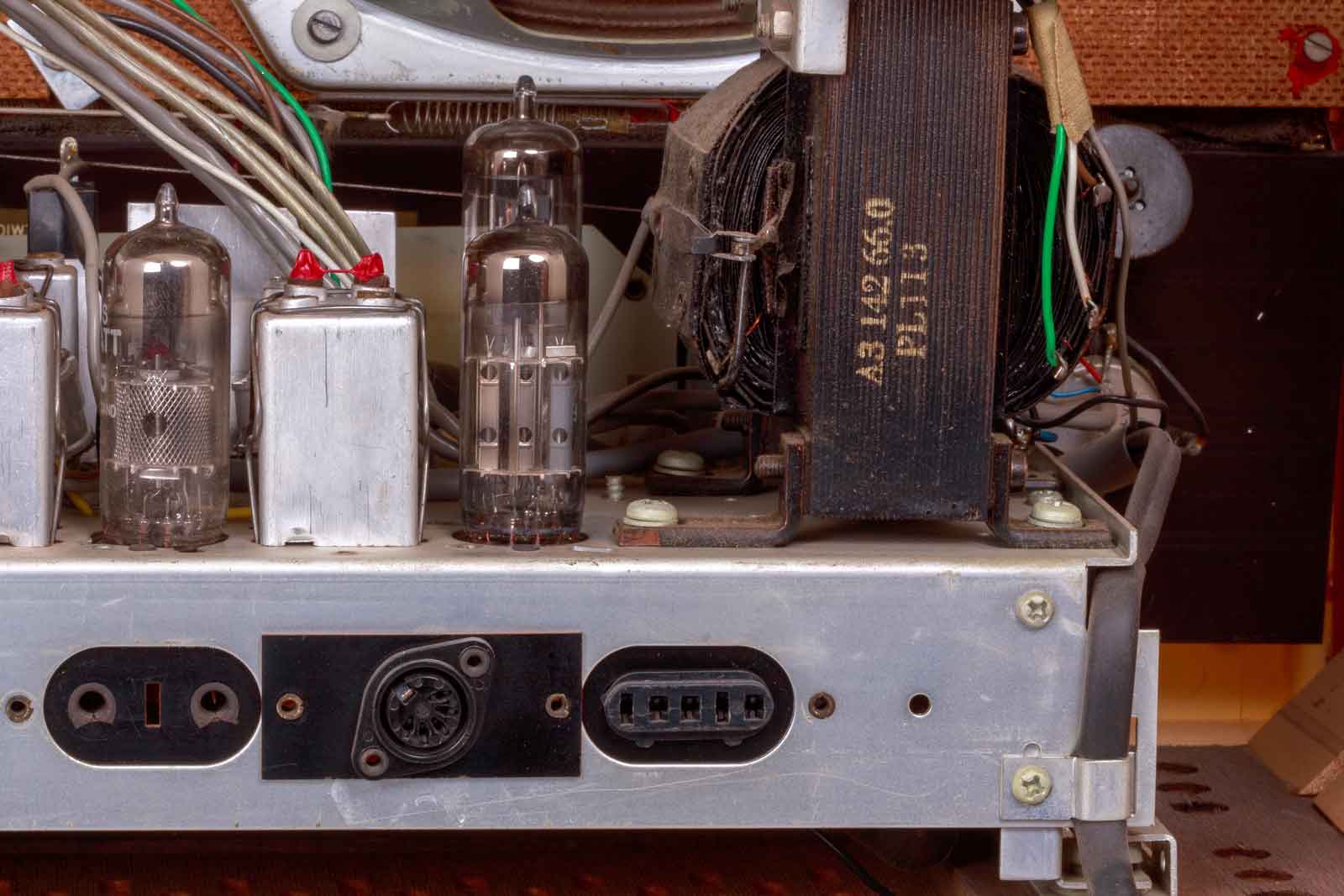

OPp deze foto de EABC80 die als detector voor de AM-banden werkt, voor FM als discriminator dienst doet en als eerste LF-versterker ingezet wordt. Dan nog de voedingstransformator met daar boven de EZ80 gelijkrichter. De EL84 bevindt zich achter de EABC80.

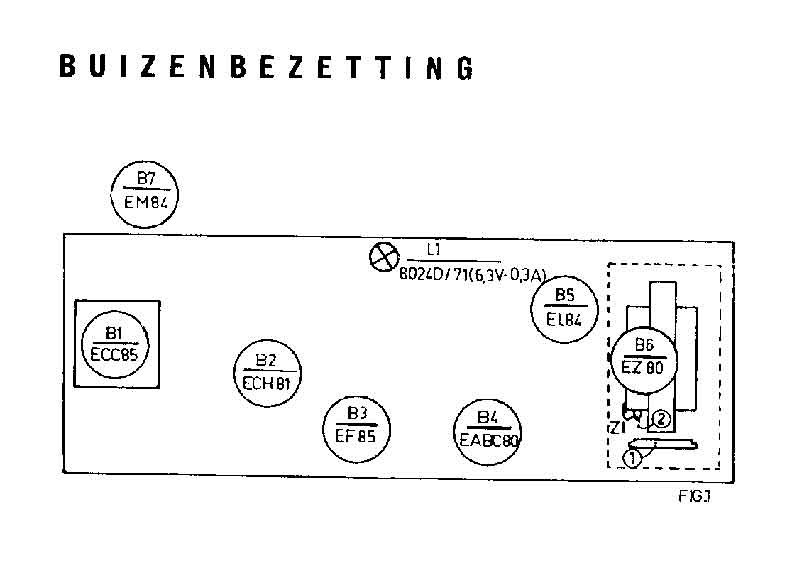

Op deze plaat nogmaals de buizenopstelling.

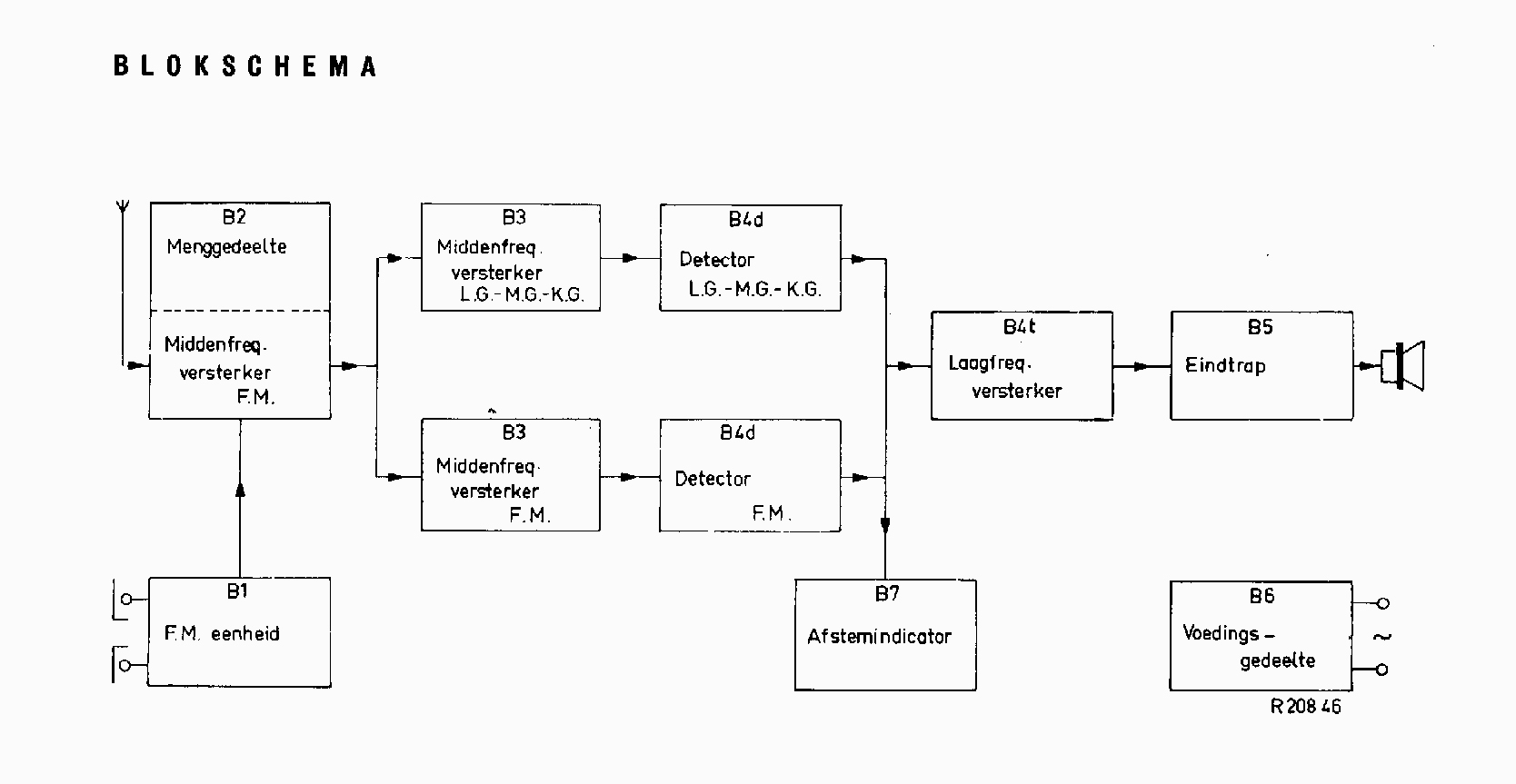

Het blokschema met een duidelijke verwijzing naar de buizen en hun functies.

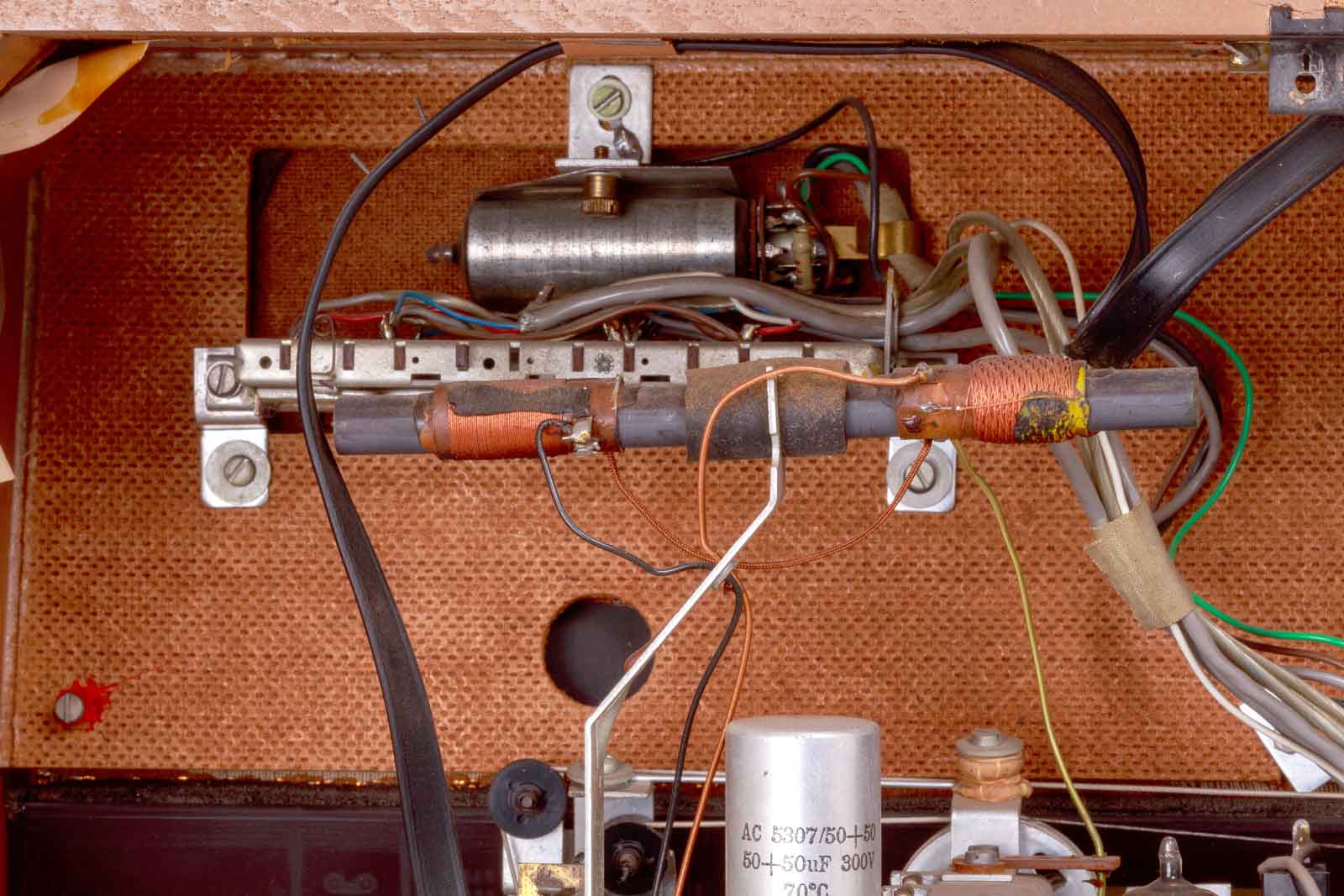

Hier zijn de ferroceptor voor lange- en middengolf te zien. Daar achter de vijf-knops toetsenbalk voor de verschillende geluidsweergave mogelijkheden. Daar boven kijkt de indicator naar buiten.

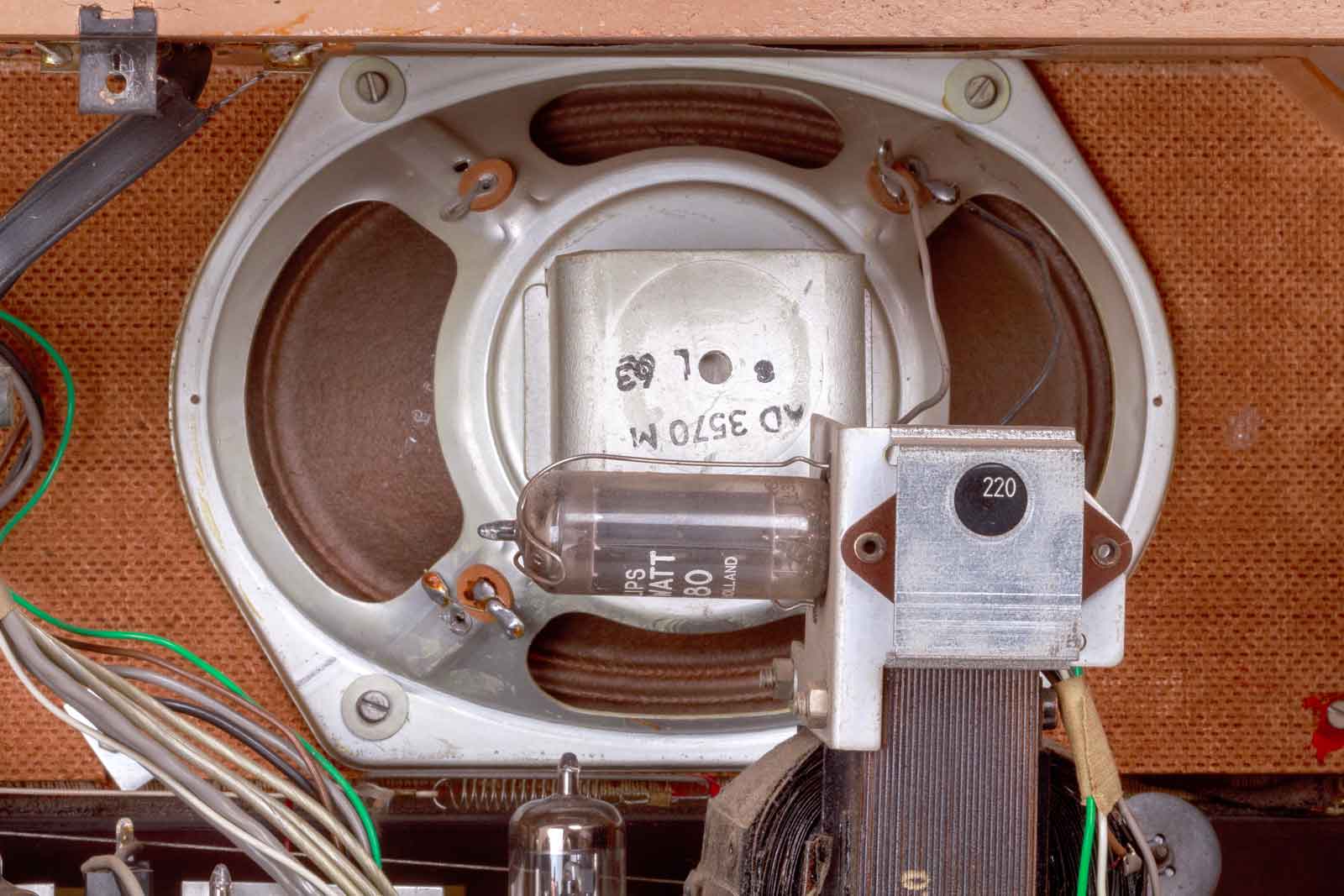

Om het machtige geluid van de ontvanger te weergeven wordt gebruikt gemaakt van de ovale luidspreker, type AD3570M. Op de voorgrond de gelijkrichter net spannings-caroussel, een 230 Volt stand zit er niet op.

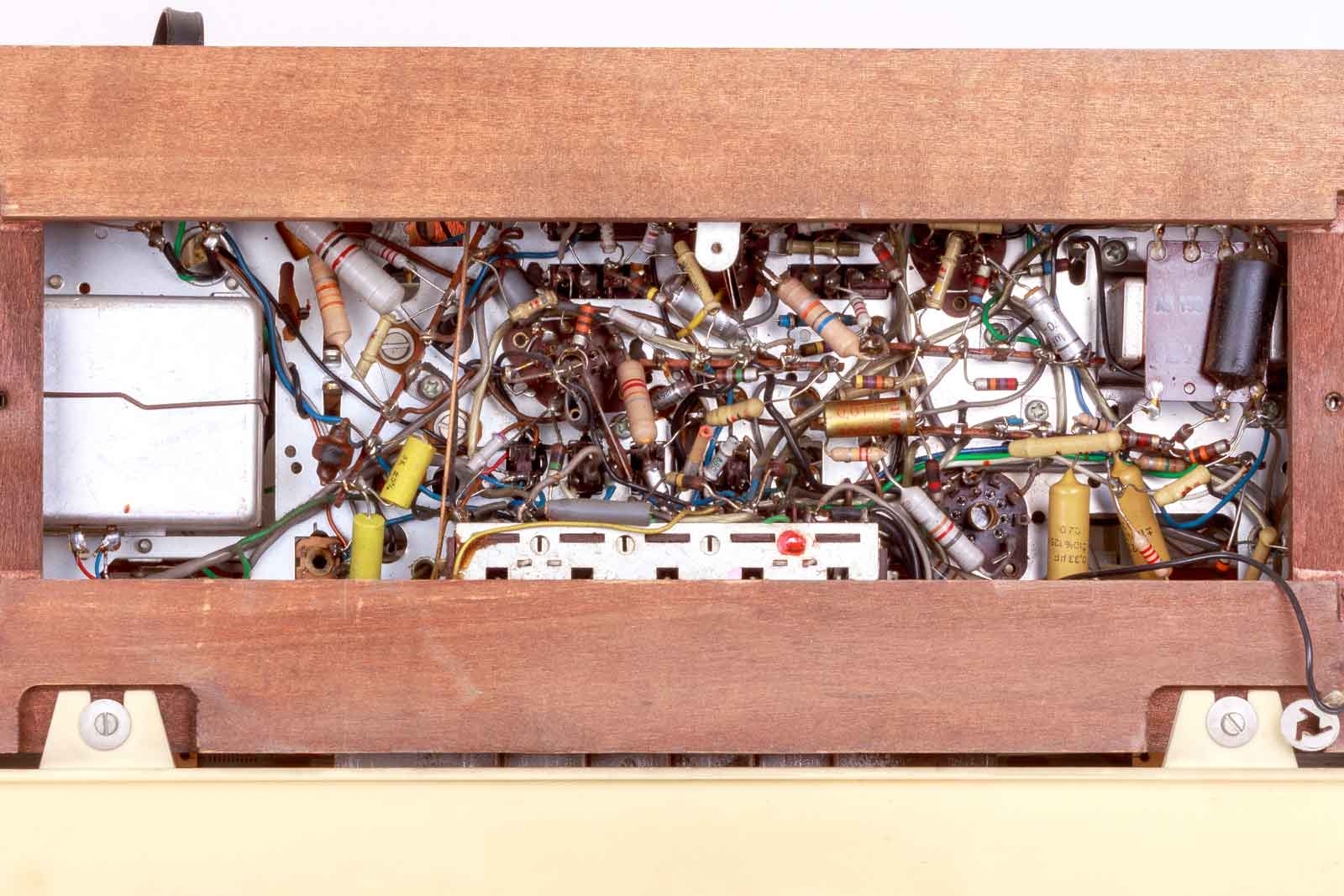

Wanneer de onderplaat verwijderd wordt heeft men toegang tot het binnenwerk.
Links de behuizing van de FM-tuner. De componenten zien er nog piekfijn uit en zo te zien is er nog nooit in het toestel gespit.

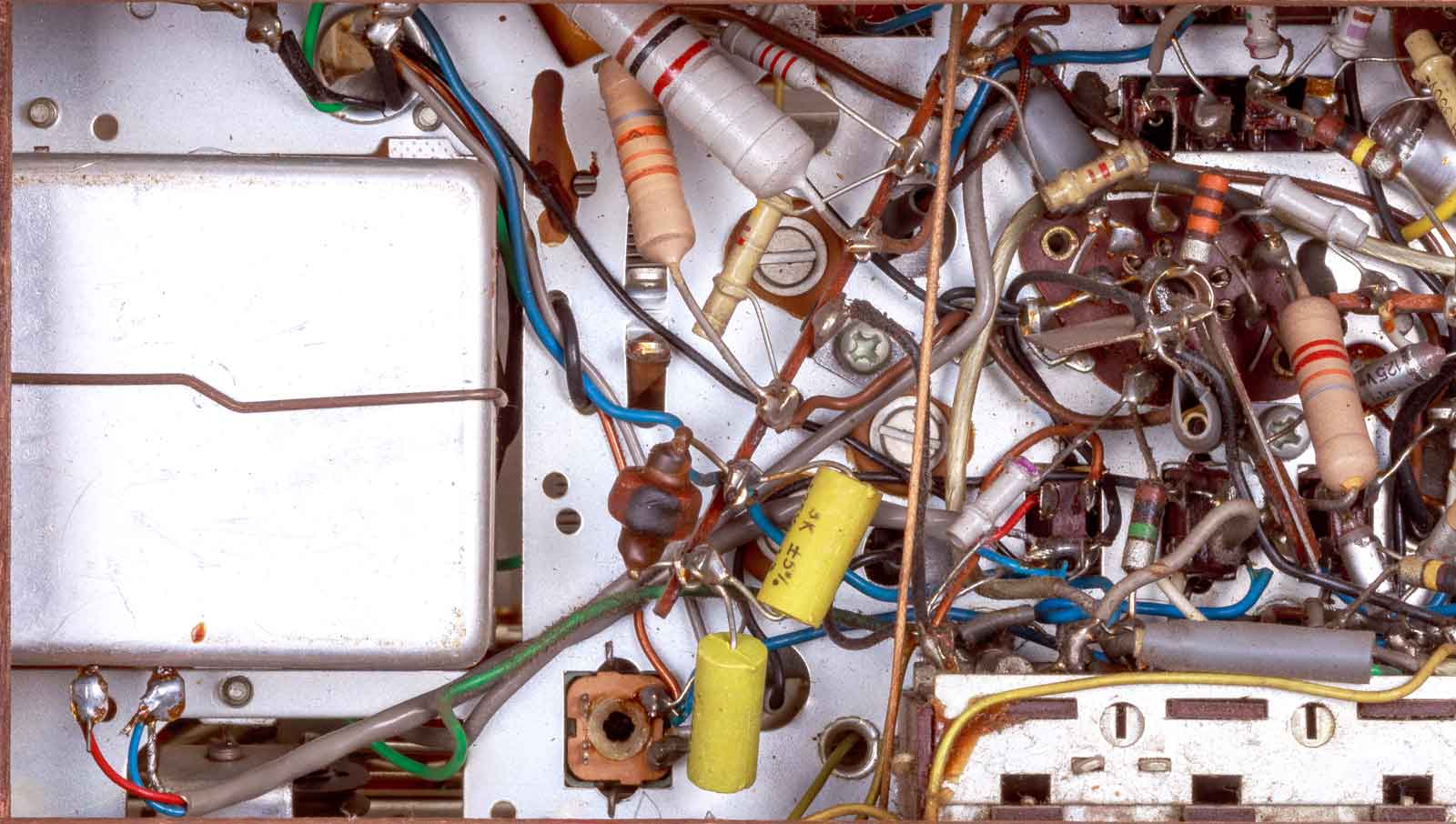

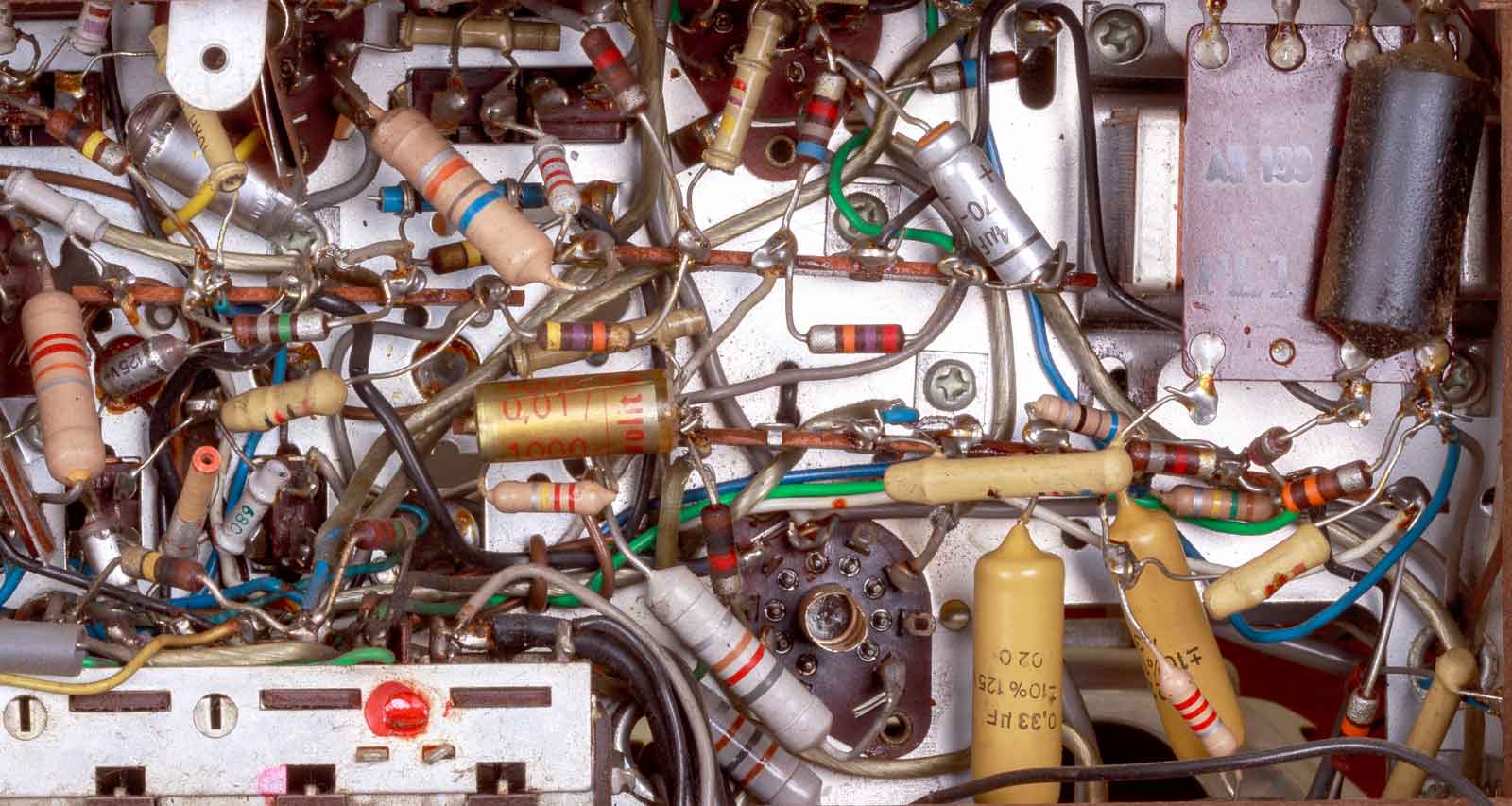

De rechter kant met geheel rechts de uitgangstrafo. En wat zien we daar, een "teerknol", waarom??? Voor de rest allemaal goede mosterd-kleurige condensatoren en dan toch nog zo'n zwarte. Waarschijnlijk nog oude voorraad.... Hij is over de primaire van de uitgangstrafo geschakeld en zou best nog wel goed kunnen zijn. 2200 pF in zo'n teeromhulling is meestal nog wel in orde,

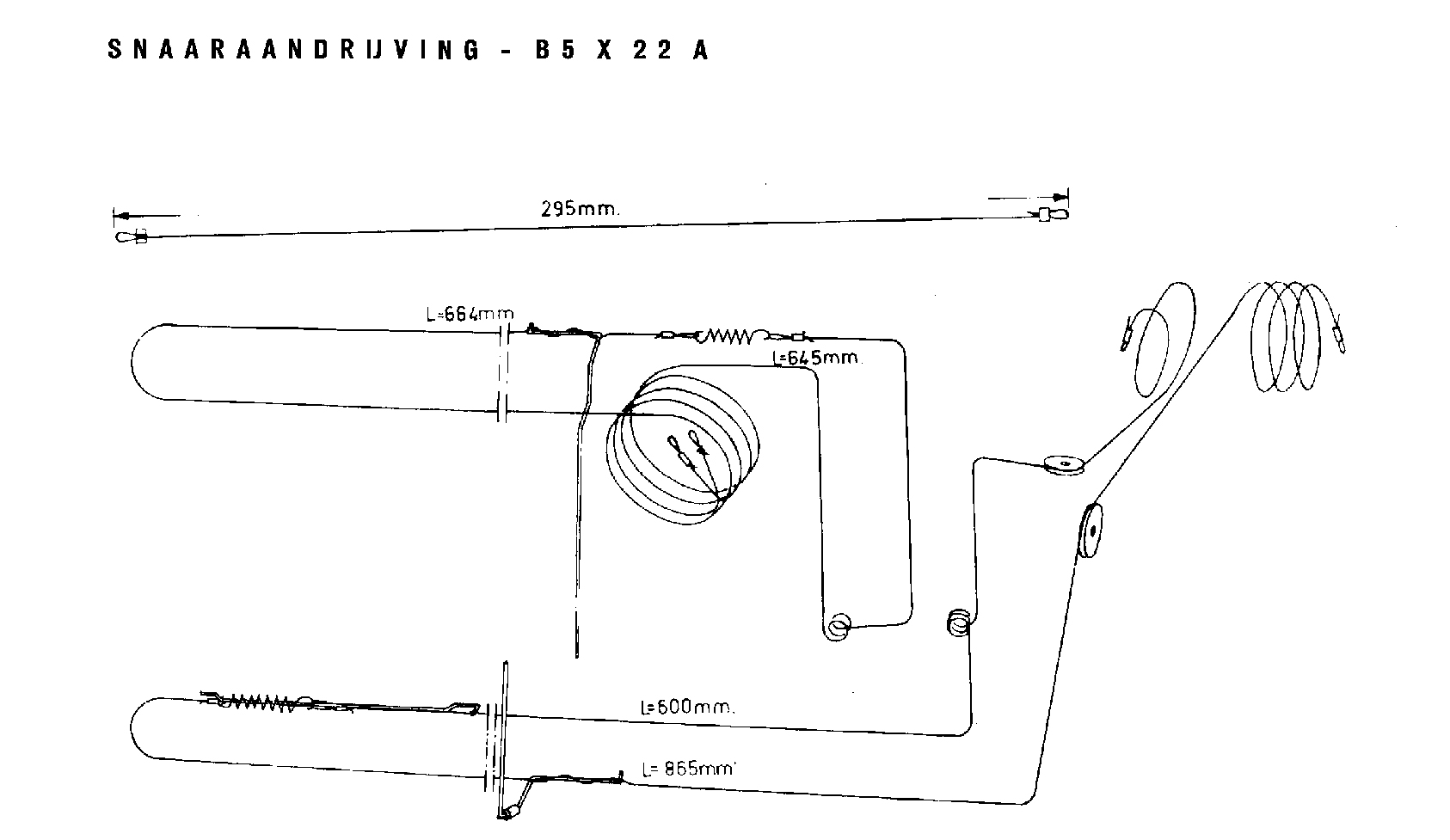

Maar u ziet ik heb het chassis nog niet uit de kast genomen omdat ik er van uit ga dat alles nog werkt.... Maar, mocht er wat niet goed zijn dan wordt de zaak alsnog ontmanteld. Met het risico dat er touwtjes afbreken, maar geen nood, hier onder een overzicht hoe ze er weer opgezet moeten worden. 't Ja in theorie, de praktijk is soms wat weerbarstiger.
Het is allemaal niet echt goed te lezen, maar het moet wel te doen zijn.
Wat eigenlijk bijna onmogelijk is tegenwoordig, het niet kunnen vinden van een goede documentatie van het toestel op internet.
Dus u moet het doen met de wat verkorte uitleg uit een serviceboek van Philips-toestellen.
Meertalige Gebruikershandleiding pdf (NVHR)
