P817-00 Universeelmeter

Een universeelmeter met een hoog nostalgisch gehalte. De P 817-00 van Philips. Op jeugdige leeftijd mocht ik tijdens mijn studie een paar centjes
bijverdienen op de Koninklijke Twentsche Stoom Bleekerij in Goor, later een onderdeel van Nijverdal ten Cate en nog later....., bestaat niet meer.
Ik werkte in mijn vrije uurtjes in de elektro-werkplaats. Elektrotechniek was niet mijn vak, electronica wel. Dus ik heb daar van oude elektro-rotten
heel veel geleerd. Ook de omgang met allerlei mensen.
Ik was de enige in de werkplaats, behalve de baas dan, die met universeelmeter P 817mocht werken, welk een eer. Hij lag in een kast in het kantoortje van de baas en werd dan uit zijn leren tasje gehaald.
In die tijd werd het woord "baas" nog gebruikt, dat mag tegenwoordig waarschijnlijk niet meer.
Dat verklaart dus de nostalgische gevoelens bij het aanschouwen van dit instrument op de Rosmalense Radiomarkt 2008, hetgeen resulteerde in
een onmiddelijke aanschaf van dit wonder.

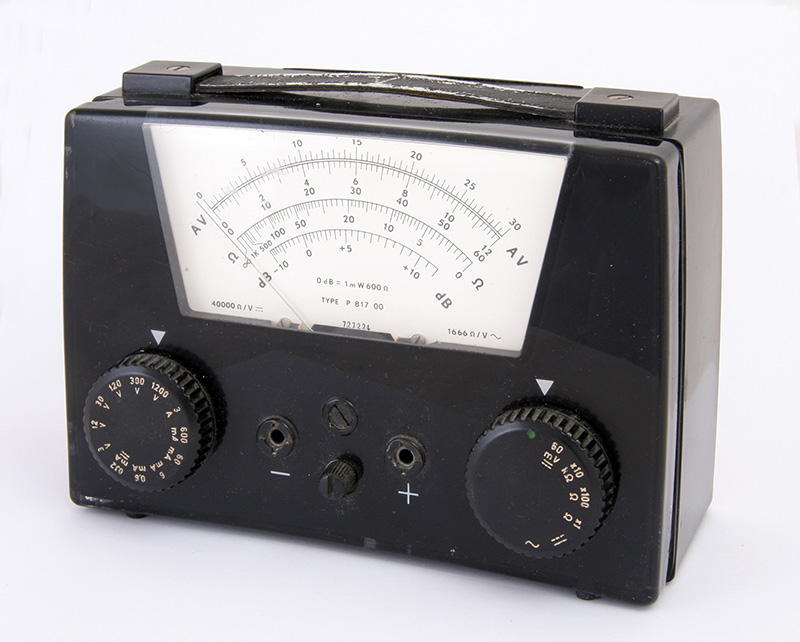

Daar is hij dan, alleen de meetsnoeren en een lederen opbergtas ontbreken nog.

Het vooraanzicht van de P-817-00

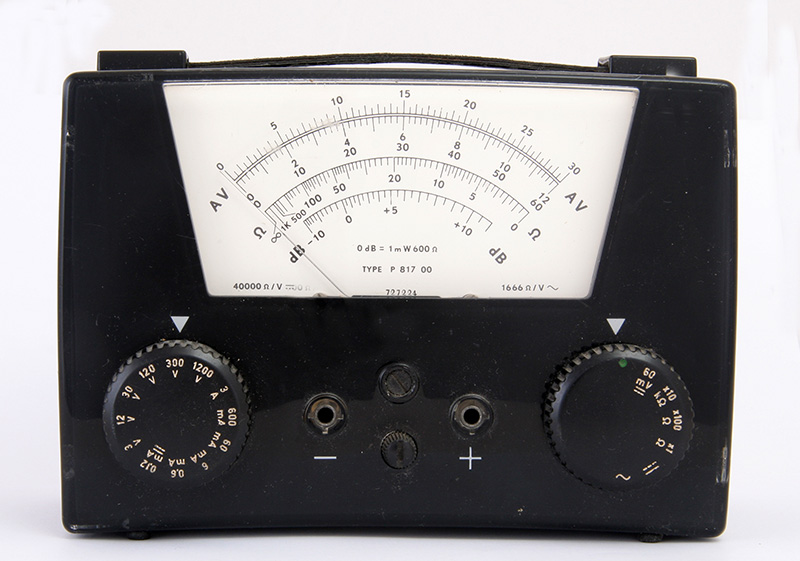

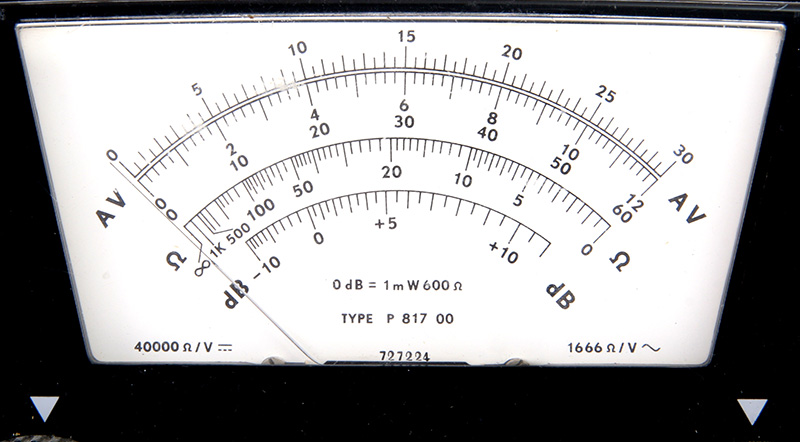

Een blik op de schaal, waarbij gelijk de gevoeligheid van het instrument opvalt, nl 25 micro-Ampere.Het apparaat heeft 28 meetgebieden:
Gelijkspanning: 0-60 mV, 3 V, 12 V, 30V, 120V, 300V, 1200 V met een onnauwkeurigheid van < 2%
Wisselspanning: 0-60 mV, 3 V, 12 V, 30V, 120V, 300V, 1200 V met een onnauwkeurigheid van < 3,5%
Gelijkstroom: 0-30 μA, 120 μA, 600 μA, 6 mA, 60 mA, 600 mA en 0-3 A met een onnauwkeurigheid van < 2%
Wisselstroom: 0-30 μA, 120 μA, 600 μA, 6 mA, 60 mA, 600 mA en 0-3 A met een onnauwkeurigheid van < 3,5%
Weerstand: 0-1 kΩ, 0-100 kΩ, 0-10 MΩ , onnauwkeurigheid van < 5%
Batterijen: 1 kleine staafbatterij van 1,5V
En een batterij van 22,5 V.
Gewicht: 1,3 kg.Ik zoek de leren tas en de originele meetpennen nog.

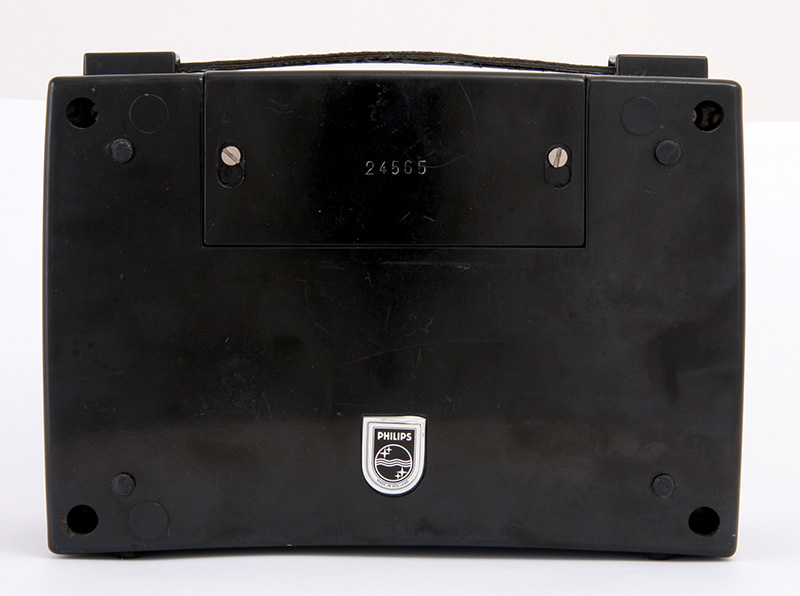

De achterkant met gesloten batterijvak.

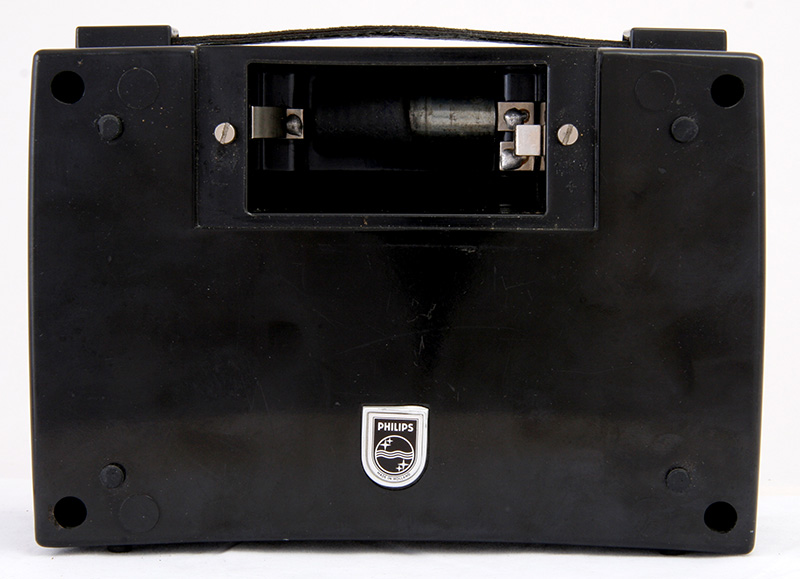

Helemaal onderin de 22,5 Volt batterij, op de bovenste plek komt de 1,5 V. babycel.

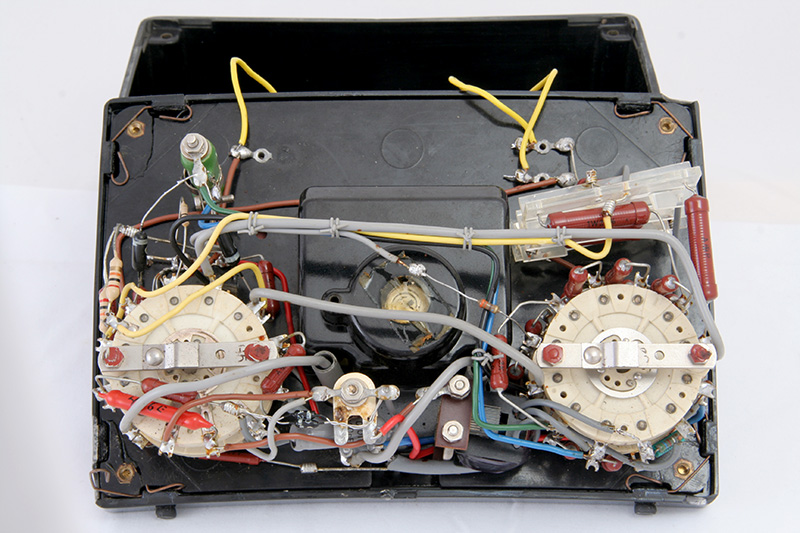

Altijd nieuwsgierig hoe het er van binnen uitziet. De twee schakelaars.

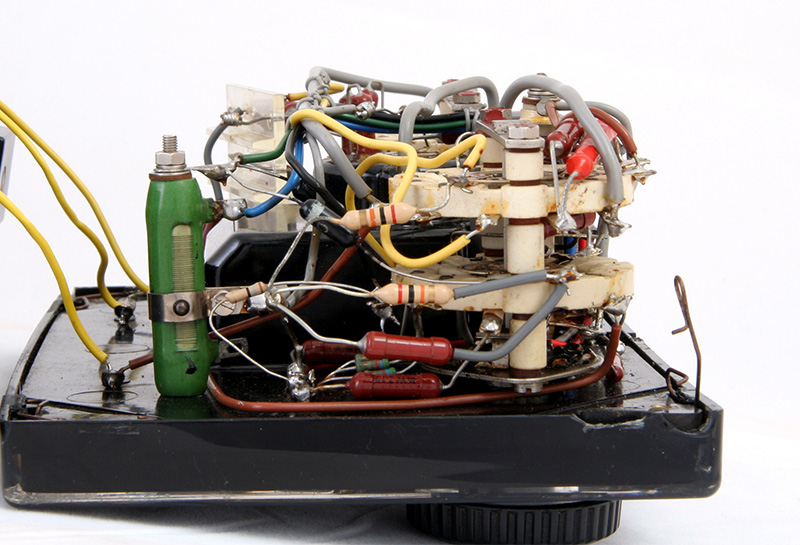

Het zijaanzicht van de rechterkant.

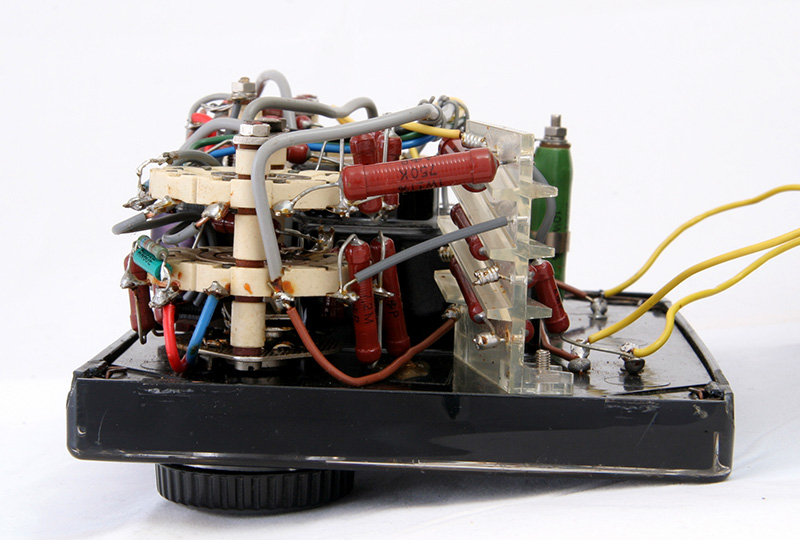

Linkerkant, er zijn tenminste degelijke, keramische schakeldekken gebruikt.

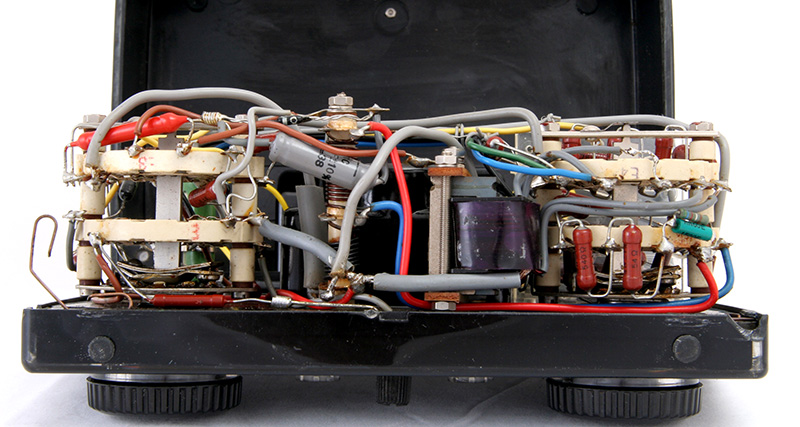

De onderkant.

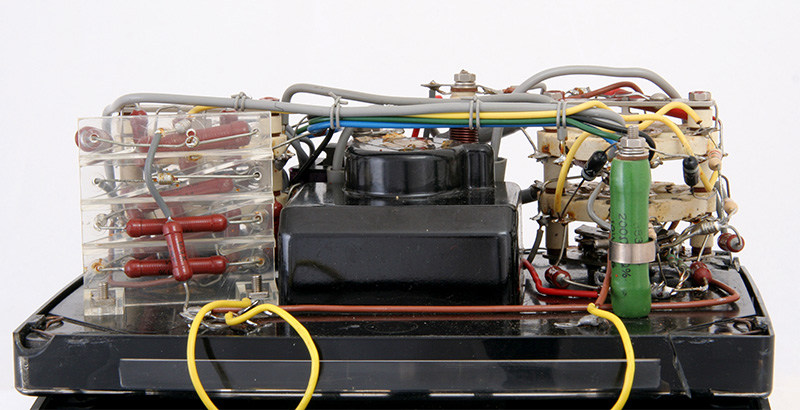

De bovenkant met weerstanden op een soort montagebordje. De gele draden zijn de aansluitingen van de batterij.


Hierbij nog enkele documentatie-files, deze zijn afkomstig van de onvolprezen "Radio Database" ,

1. Reclame-folder
2. Uitgebreide reclame-folder.
3. Gebruiksaanwijzing.

4. Directions for use.
