GM6009 Universeel meetapparaat



Deze buisvoltmeter die in 1957 op stapel werd gezet is bedoeld om gelijk-, wissel-spanning te meten en gelijkstroom en weerstand.
De buizenbezetting is als volgt, het hart van de meter, een E88CC, SQL met vergulde pennetjes en een "eeuwige" levensduur.
De voeding bestaat uit een EZ80 als gelijkrichter en een 0B2 als stabilisator. In de wisselspanningsmeetkop bevindt zich een EAA91.

De maximale frequentie die gemeten kan worden bedraagt 100 MHz, met een extra HF-probe, de GM6050, kan tot 900 MHz worden gemeten.

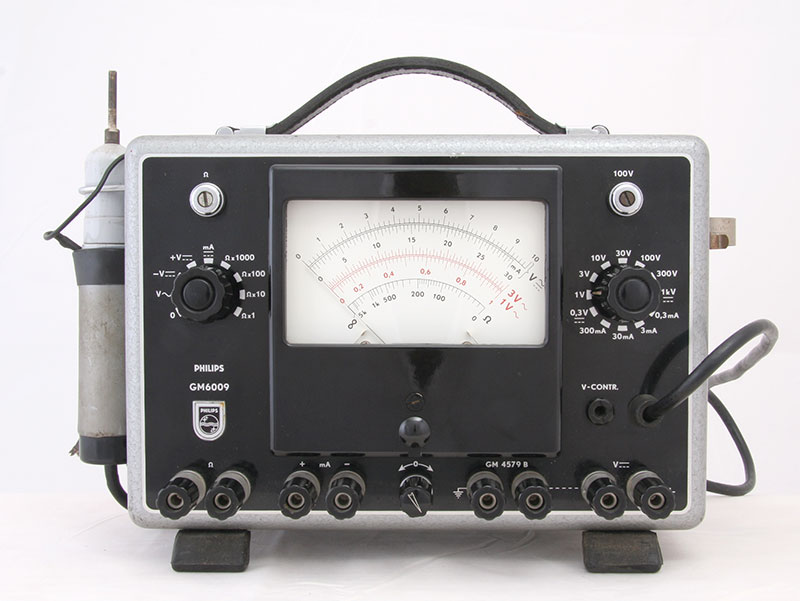

Vooraanzicht met de hoge, met rubber voorziene, pootjes.

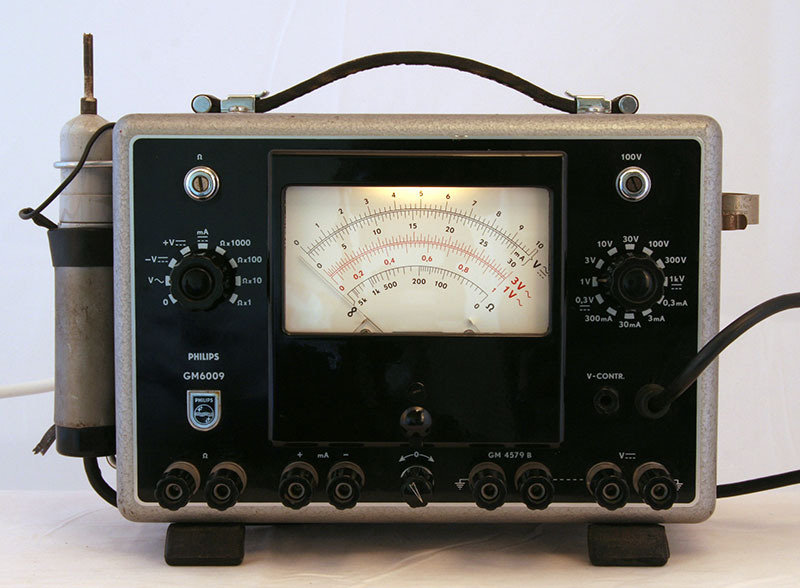

Sfeerplaatje met schaalverlichting.

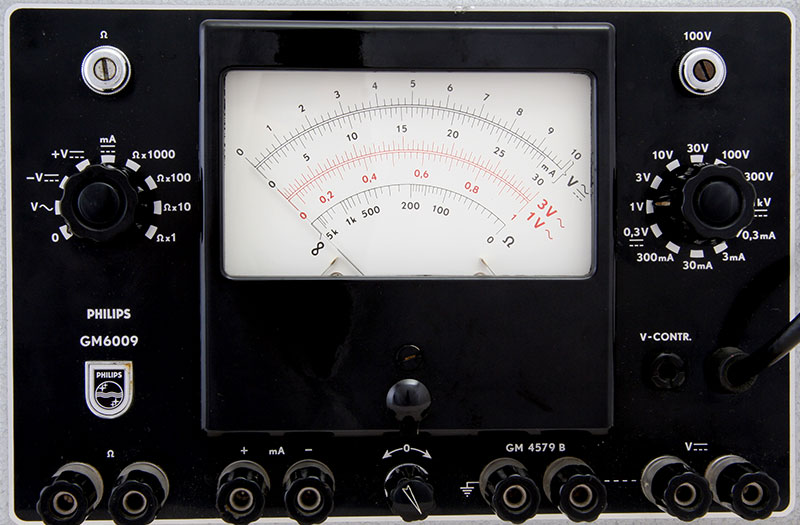

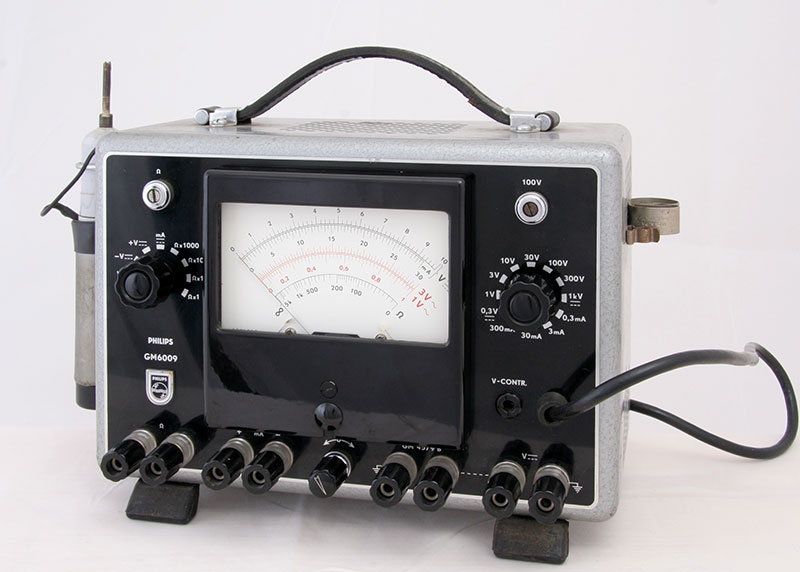

De bedieningsorganen en de uitlezing van het instrument. De meetbereiken zijn in onderstaande tabel weergegeven.

Gelijkspanning:
  • 0,3 V
  • 1 V
  • 3 V
  • 10 V
  • 30 V
  • 300 V
  • 1 kV
  • Gelijkstroom:
  • 0,3 mA
  • 3 mA
  • 30 mA
  • 300 mA
  • Wisselspanning:
  • 1 V
  • 3 V
  • 10 V
  • 30 V
  • 300 V
  • Weerstand:
  • 1 Ohm
  • 10 Ohm
  • 100 Ohm
  • 1000 Ohm
  • Gelijkspanningen boven de duizend volt kunnen met een speciale meetkop, de GM4579B, tot 30 kiloVolt worden gemeten. Dit instrument was dus ook
    al geschikt om de hoogspanning van kleuren TV's te meten. Of er in 1957 al veel waren betwijfel ik.

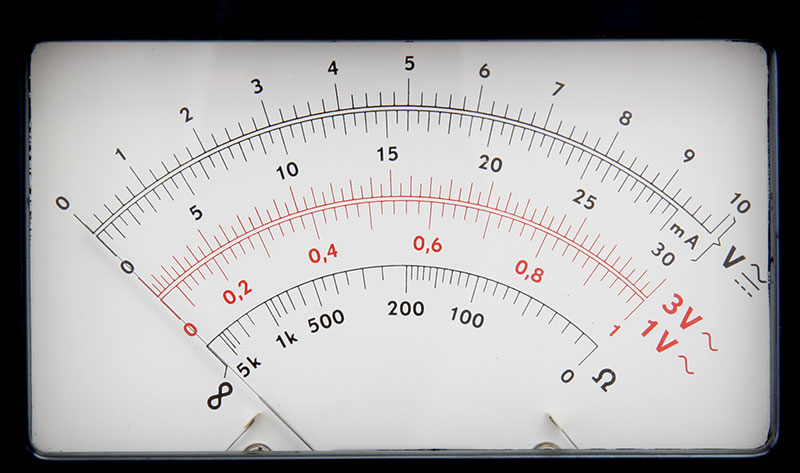

    De meterschaal.

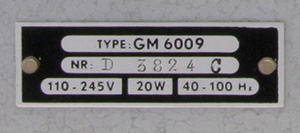

    Typeplaatje met serienummer, bij Philips dacht men wel voor de lange termijn, zie de spanning van 245 Volt.

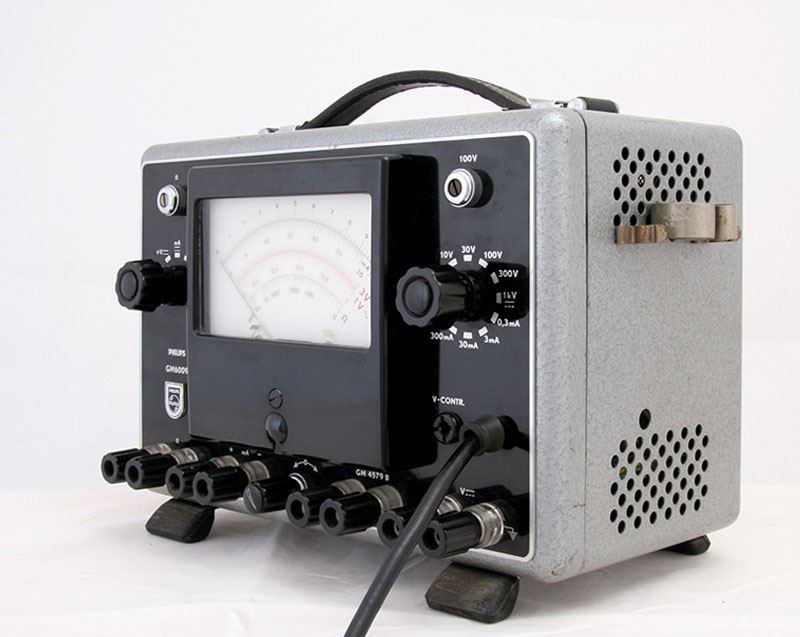

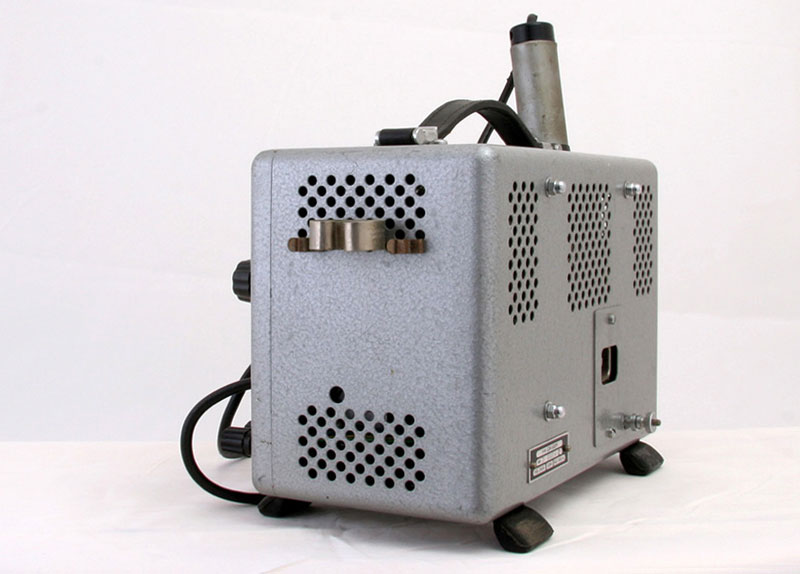

    De rechterzijde met de klem voor een meetkop, ik weet alleen niet voor welke probe..



    De rechter kant .

    De linker kant met houder voor de wisselspanningsprobe.

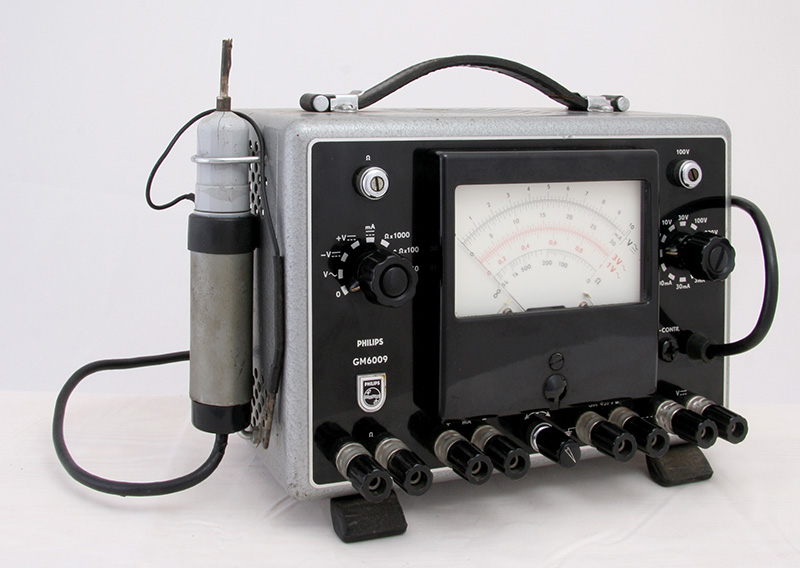

    Zo hoort dat dan te zitten..

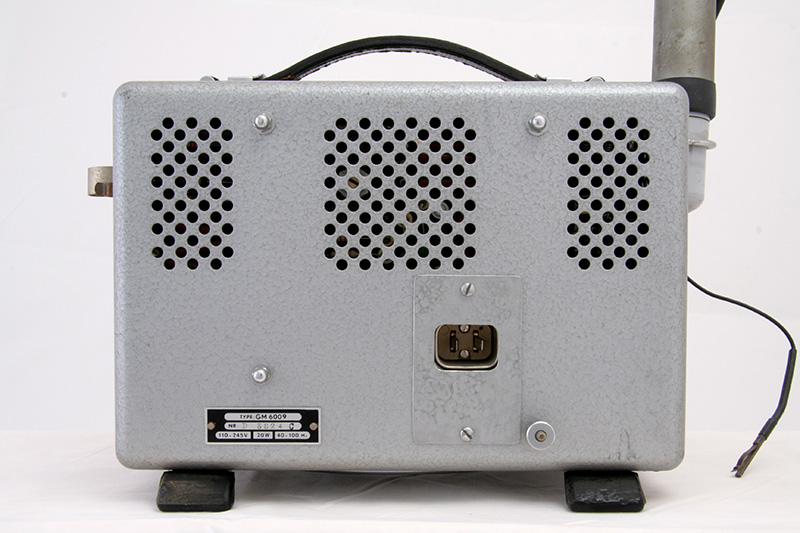

    De achterkant met speciale Philips net-aansluiting en de aardklem.

    De componenten op een overzichtelijke manier op een pertinax plaat gemonteerd.

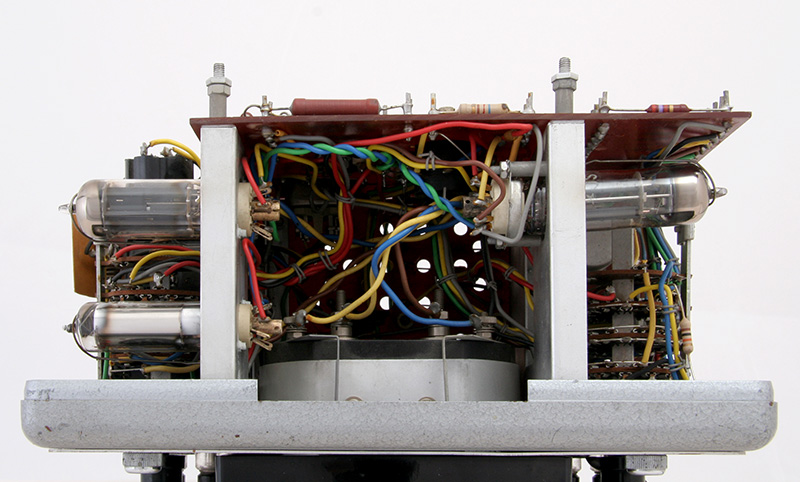

    Gezicht op de bovenkant, de E80CC staat als de toren van Pisa.

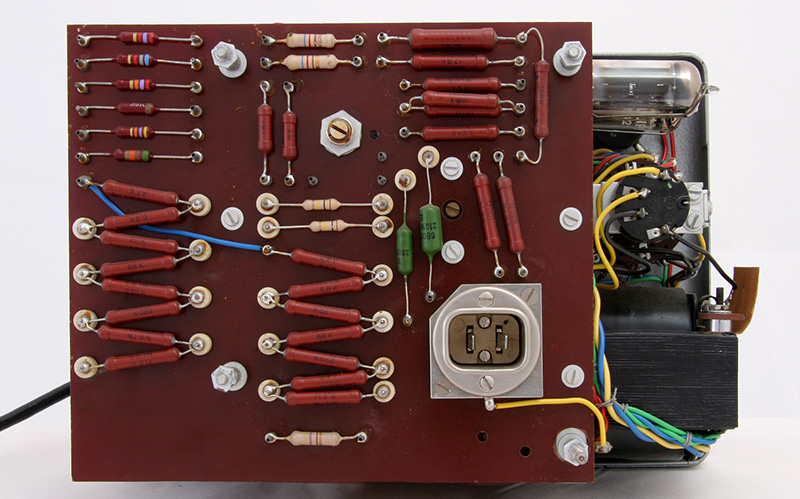

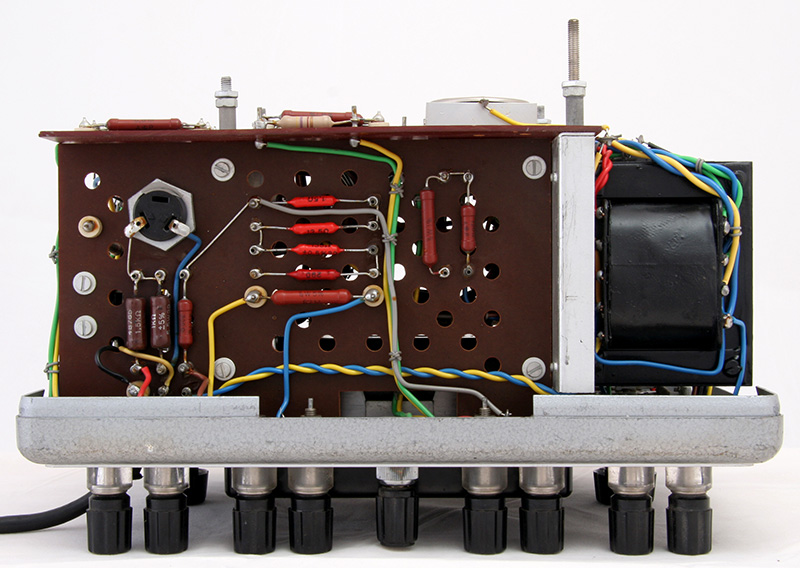

    Onderkant met een componentenbordje.

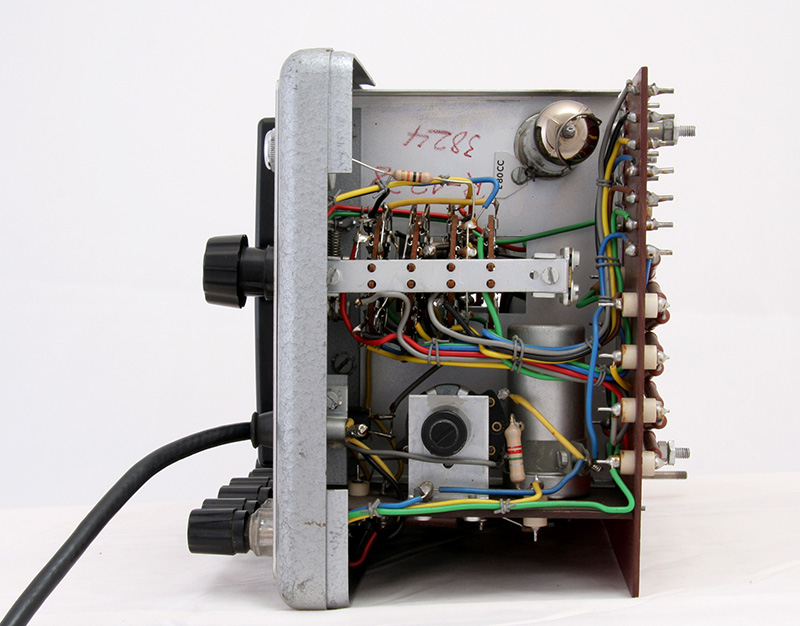

    Rechter kant met bereikschakelaar en dubbeltriode.

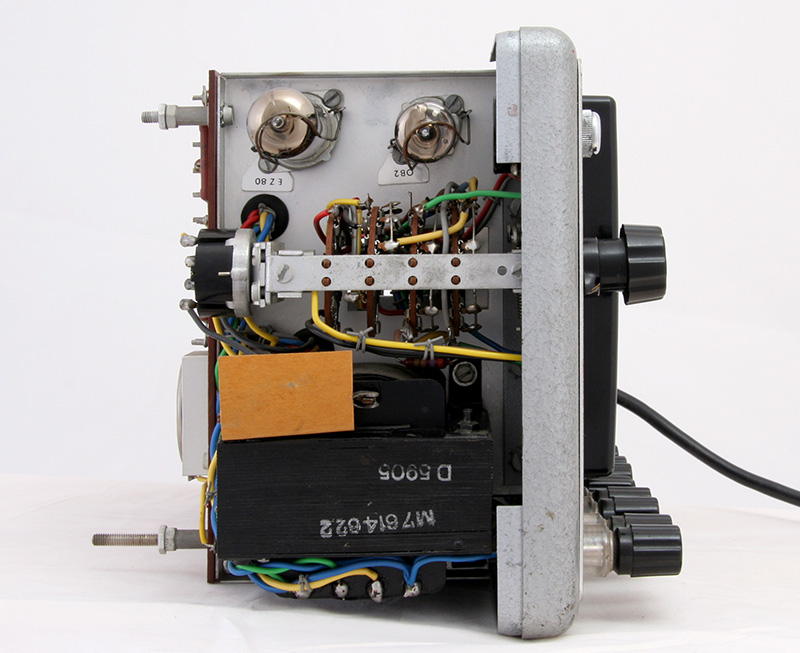

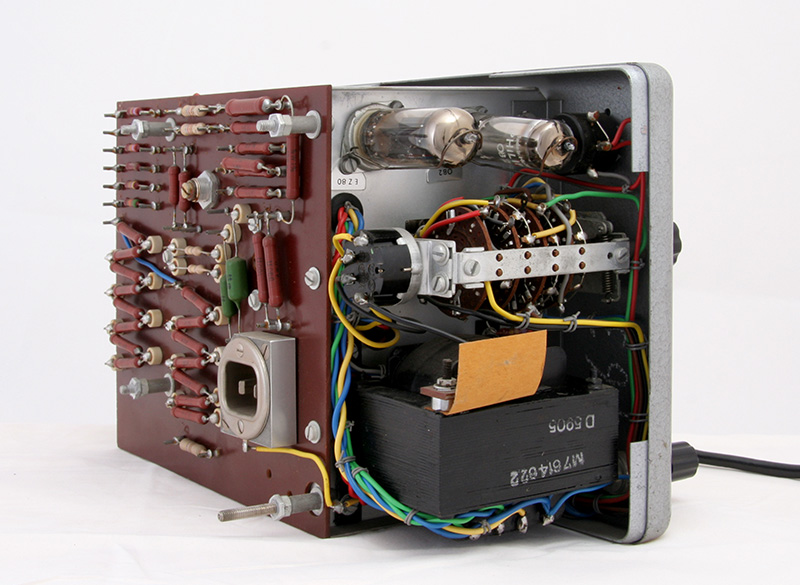

    De linker kant met voedingsgedeelte en mode-schakelaar.

    Daar staan ze, de EZ80 en 0B2. De trafo ziet er ondanks zijn leeftijd nog als nieuw uit.

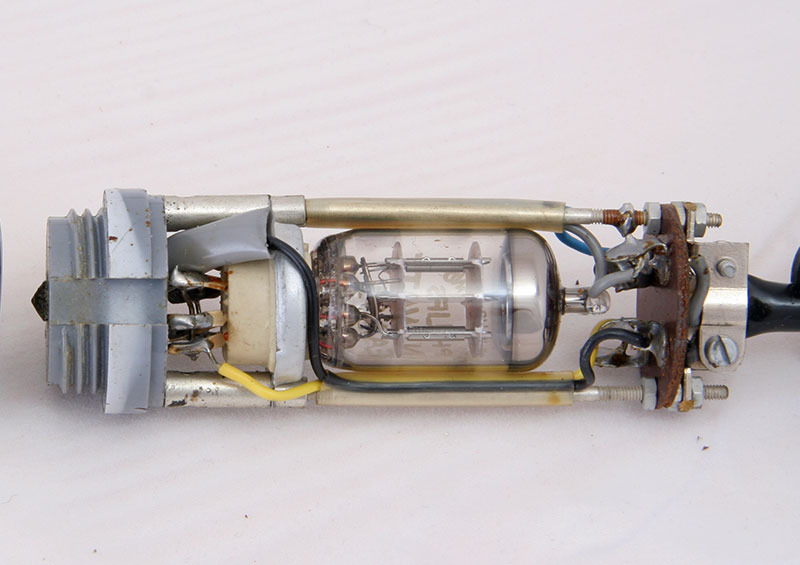

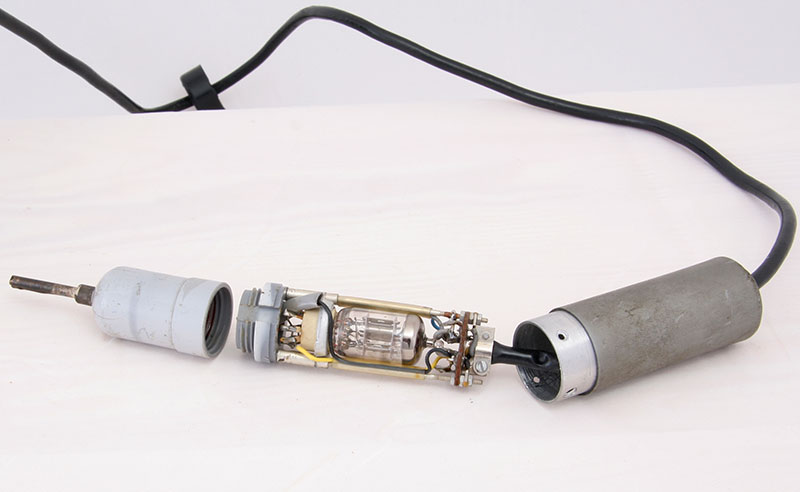

    De wisselspannings-meetkop. In het meest linkse deel met de meetpen bevindt zich de koppelcondensator C5 met een capaciteit van 33nF..

    De EAA91 die op zijn kop gemonteerd is

    Voor de restaurateurs en reparateurs, dank zij de Radiodatabase de servicemanuals in pdf:

    De Engelse handleiding

    De Nederlandse servicedocumentatie.
