De miniatuuroscillograaf voor algemeen gebruik.
Heeft alle eigenschappen van grote oscillografen. Aldus de folder van 1960.

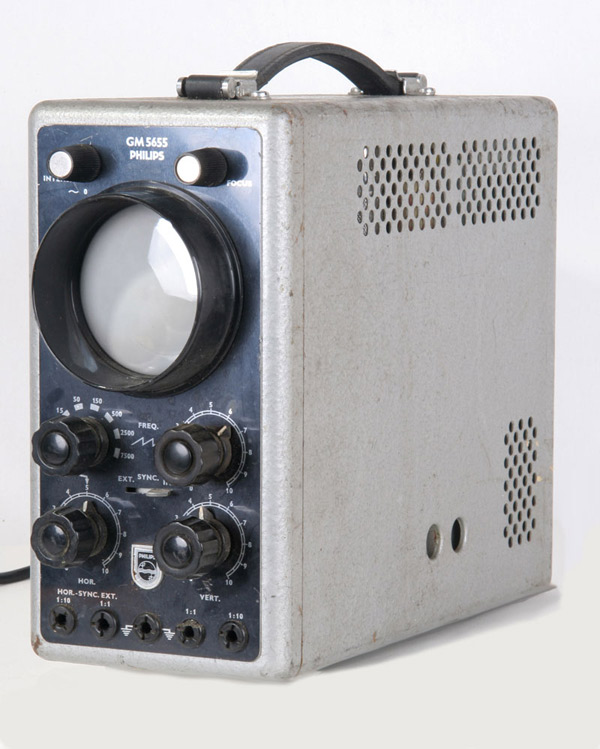

De oscilloscoop in volle glorie.

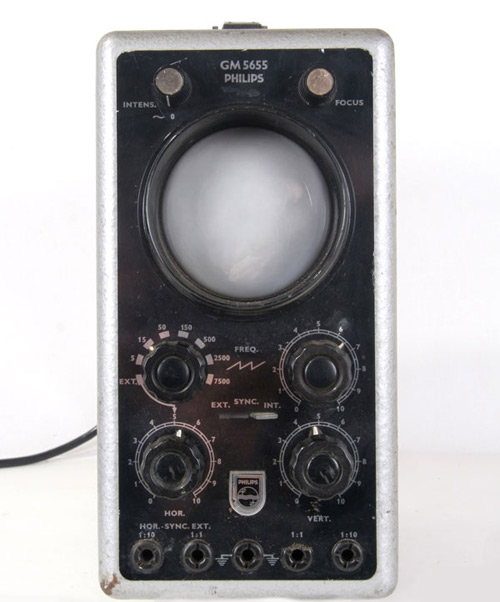

Het vooraanzicht van dit toch wel handige en compacte instrument.

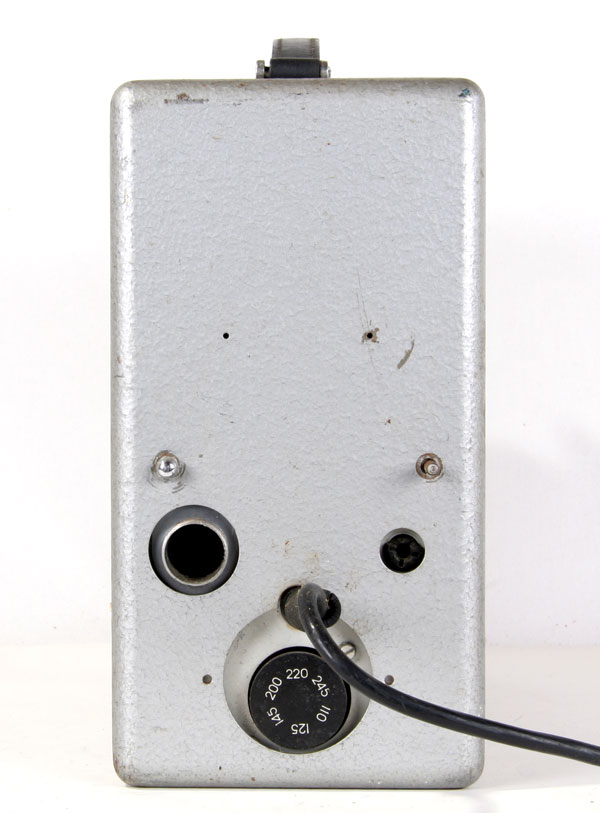

De achterkant met spanningscaroussel en twee ingangen.
Het apparaat is uitgerust met een 7 cm kathodestraalbuis DG 7-32
Versterkers:
Twee versterkers : freq. gebied 3 -- 150000 c/s - 3 dB en 1 -- 250000 c/s -6 dB.
Gevoeligheid: Vertikaal ca. 100 mV ss/cm en horizintaal ca. 60 mV ss/cm.
Verzwakkers: vaste ingangsverzwakker 1:13 en continue 1 : 1000
Tijdbasis : 5 - 30000 Hz in 7 stappen.
Synchronisatiemogelijkheid in- of extern.
Buizen: DG 7-32, 2 x ECC81, 2 x EF80, 1 x ECH81 en 2 x EZ80
Afmetingen: 12 x 25 x 30 cm
Gewicht: 6,5 kg.

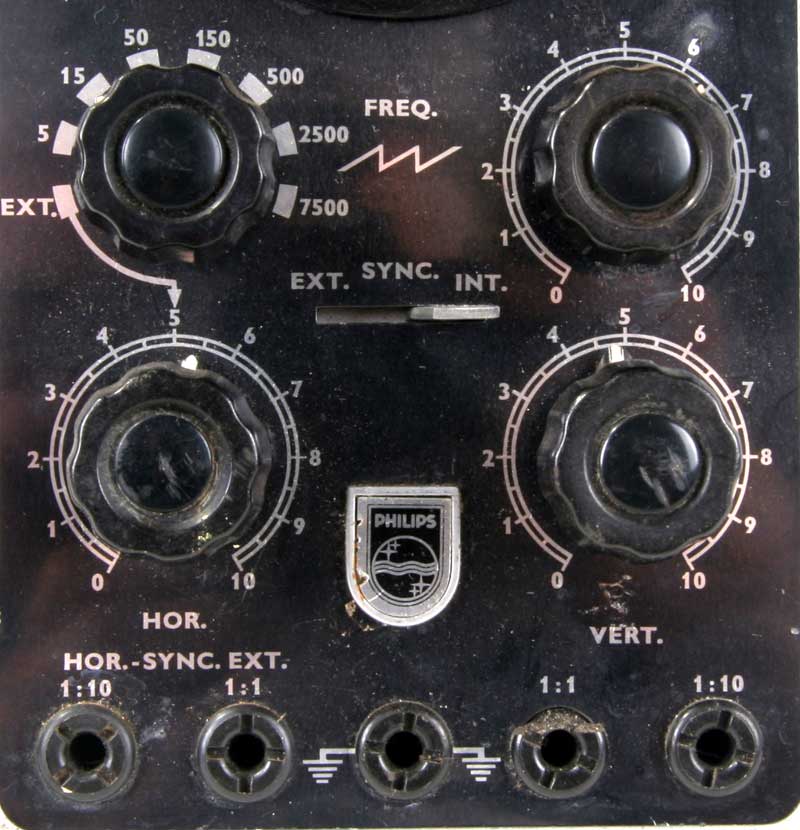

De bediening van Y- en X met bij behorende ingangen.

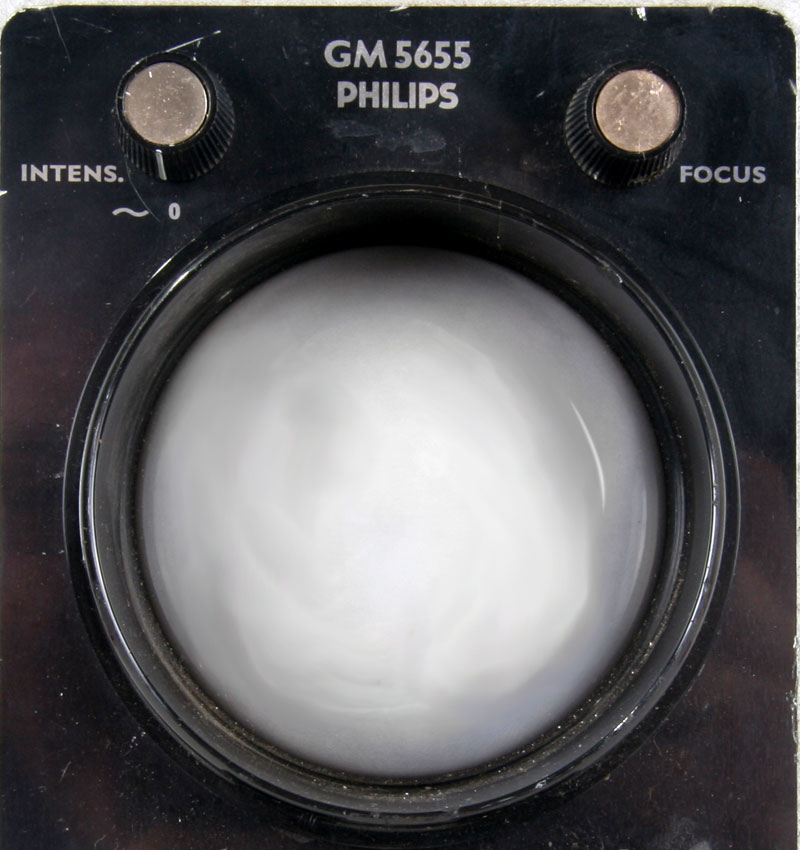

Het schermpje. Er ontbreekt een raster, dus het blijft toch wel een beetje "natte vinger werk".

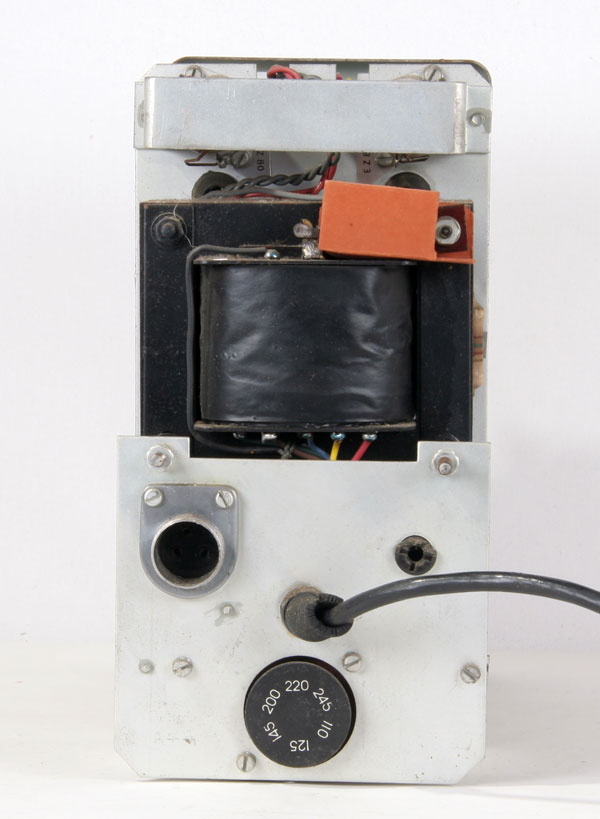

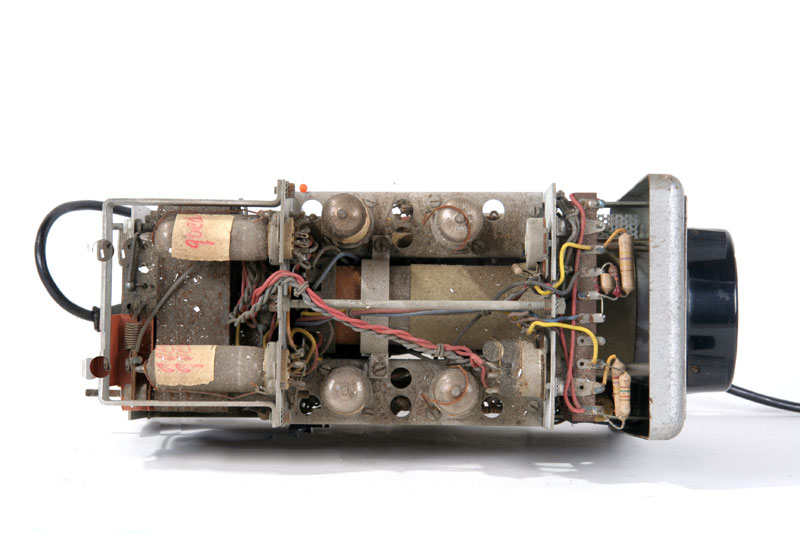

De achterkant met voedingstransformator.

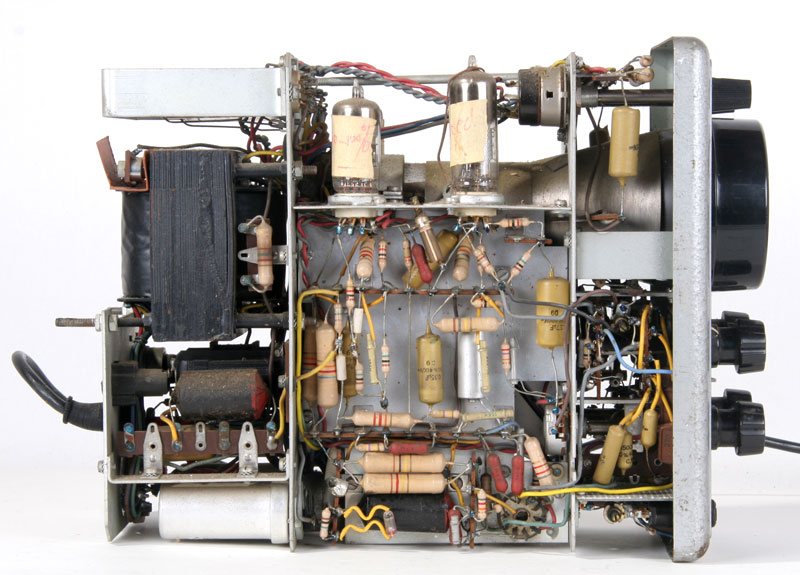

Linkerkant buizen, over het algemeen goede condensatoren gebruikt.

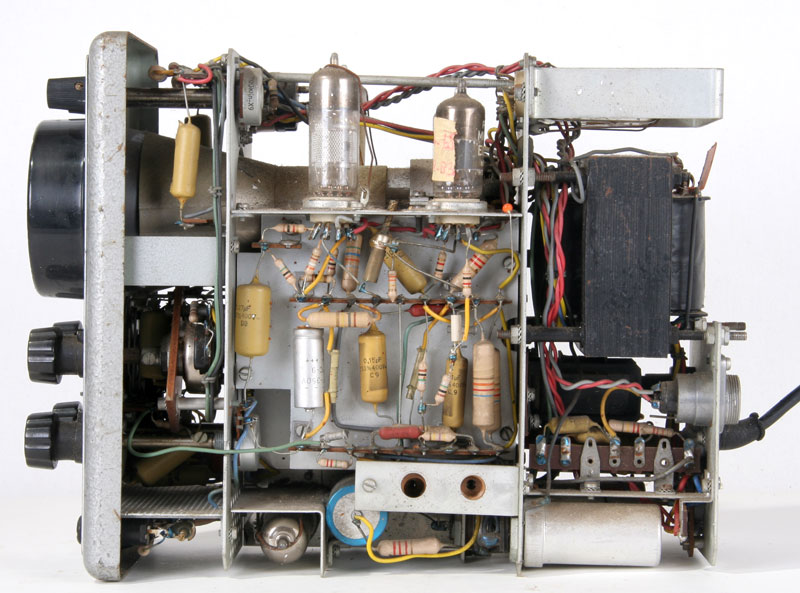

De rechterkant.

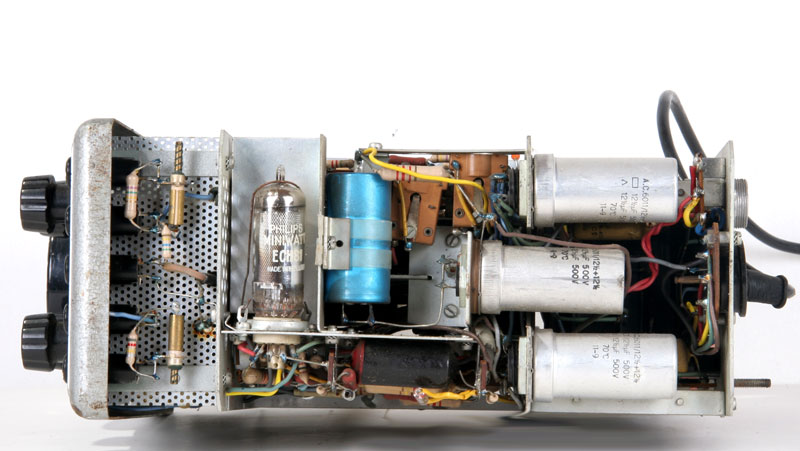

De onderkant met veel elco's en een ECH81.
Hier mag het baasje wel eens met de stofzuiger door, het ziet er niet uit. Maar ook dat komt nog wel een keer.
En tot slot de bijbehorende documentatie, als vanouds, van BAMA, via Radio database :
1. Elektronenstrahloszillograf
2. Electronenstraaloscillograaf
3. Gebruiksaanwijzing (Ouder type met 3 x ECH21)
7. Gebruiksaanwijzing /03 nog een exemplaar
