gietallGM5605 Electronenstraal-oscillograaf



Deze oscillograaf werd in 1964 op de markt gebracht en er is uitermate weinig te vinden op internet over dit model.

De data van deze scoop staan in de bijgevoegde bijlage ( in pdf). Het is geen echte hoogfrequent oscilloscoop, de max. frequentie van horizontale- en vertikaleversterker bedraagt 200 kHz.

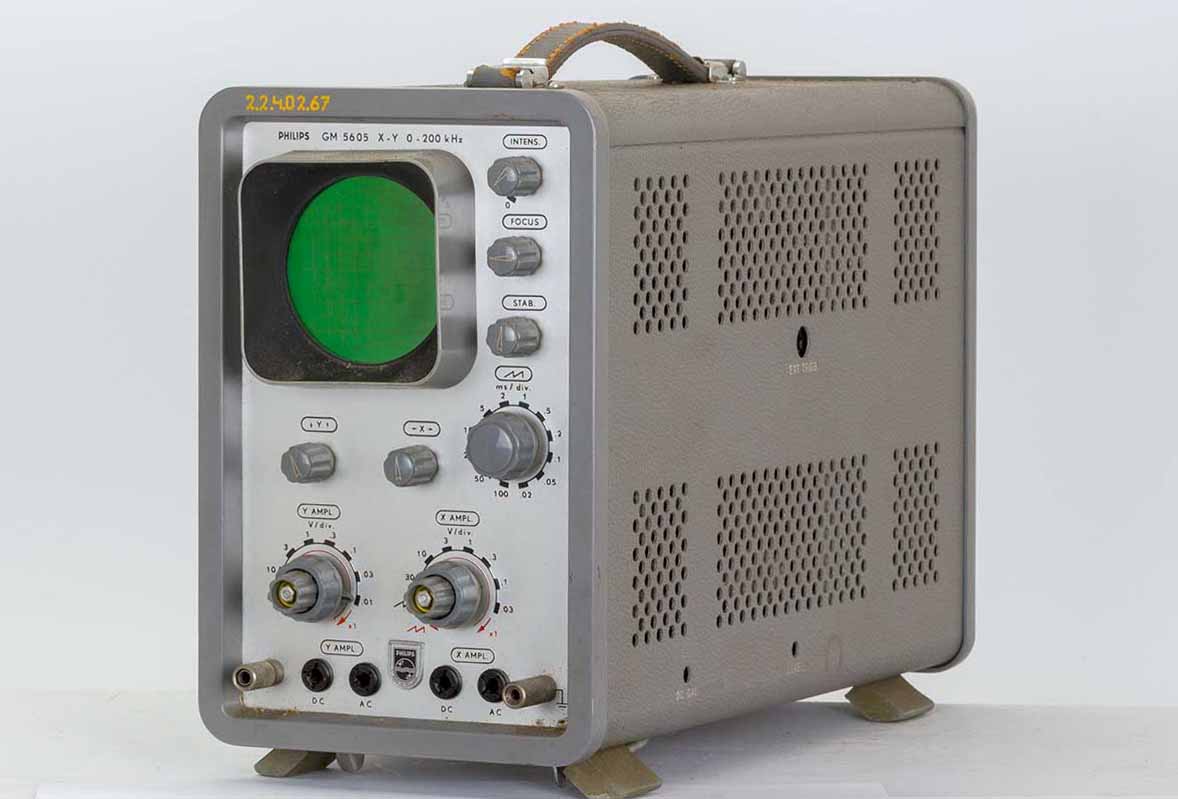

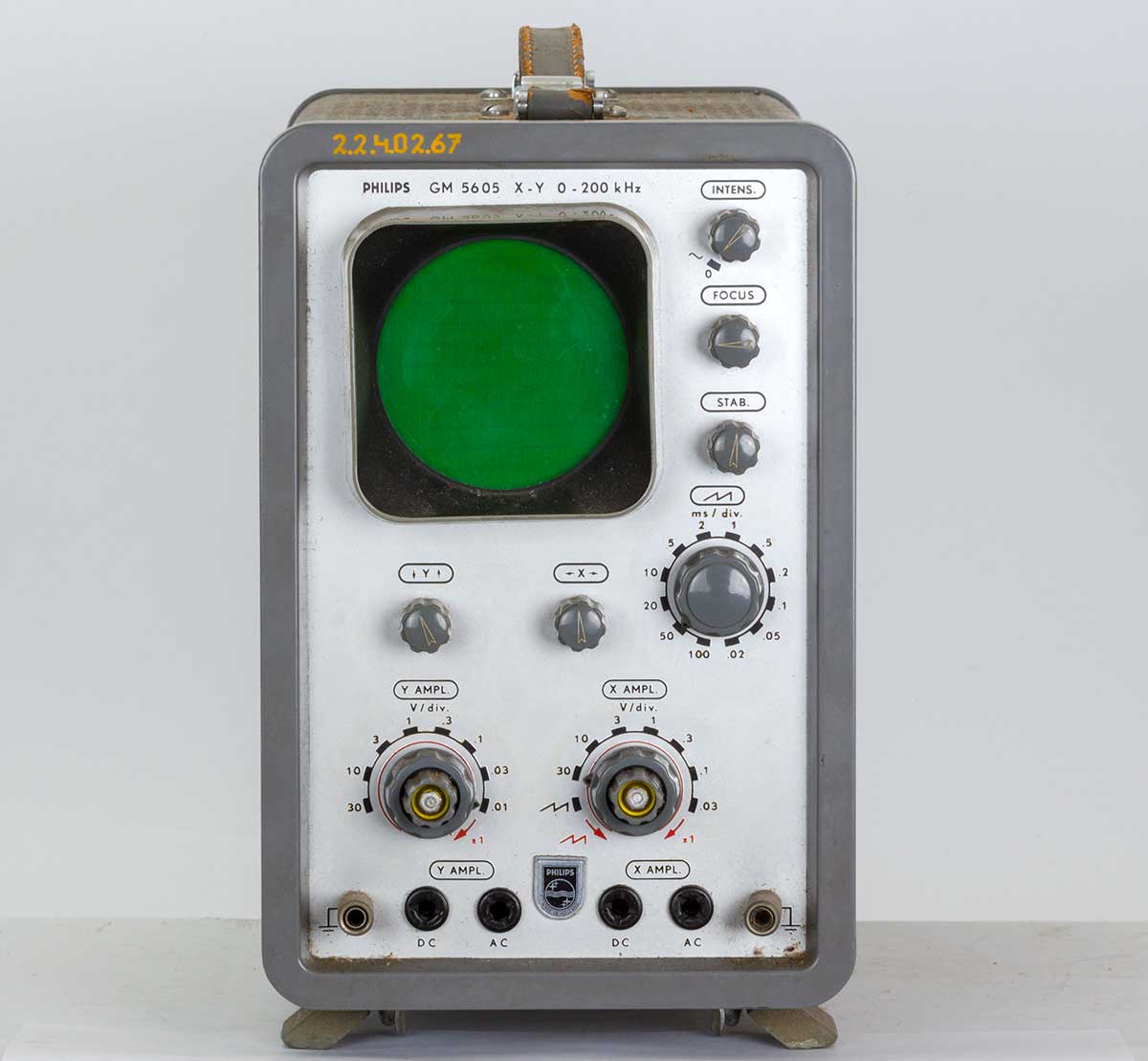

Hier ziet U de meest gebruikte instellings-organen. De twee onderste knoppen dienen nog te worden voorzien van grijze dopjes, maar die moet ik eerst nog ergens vinden.

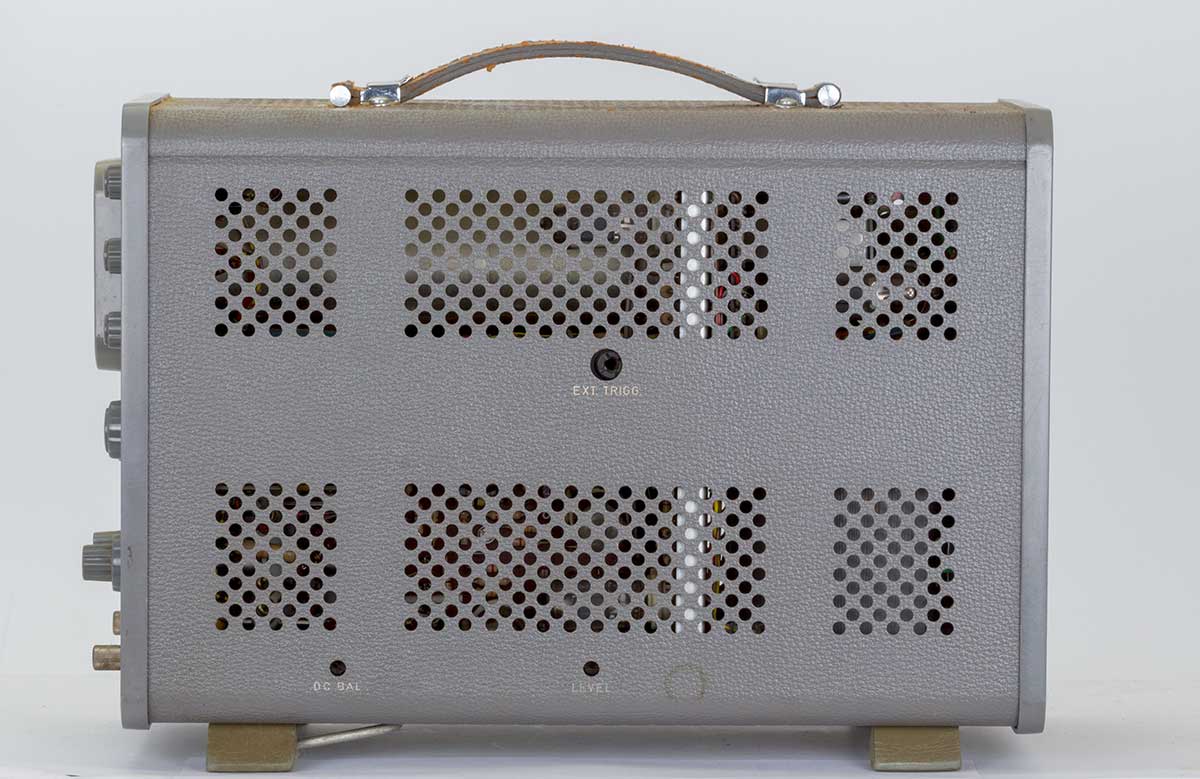

De rechter kant van het toestel waar zich de ingang voor externe triggering bevindt en nog twee instelpotmeters voor DC-balans en Level.

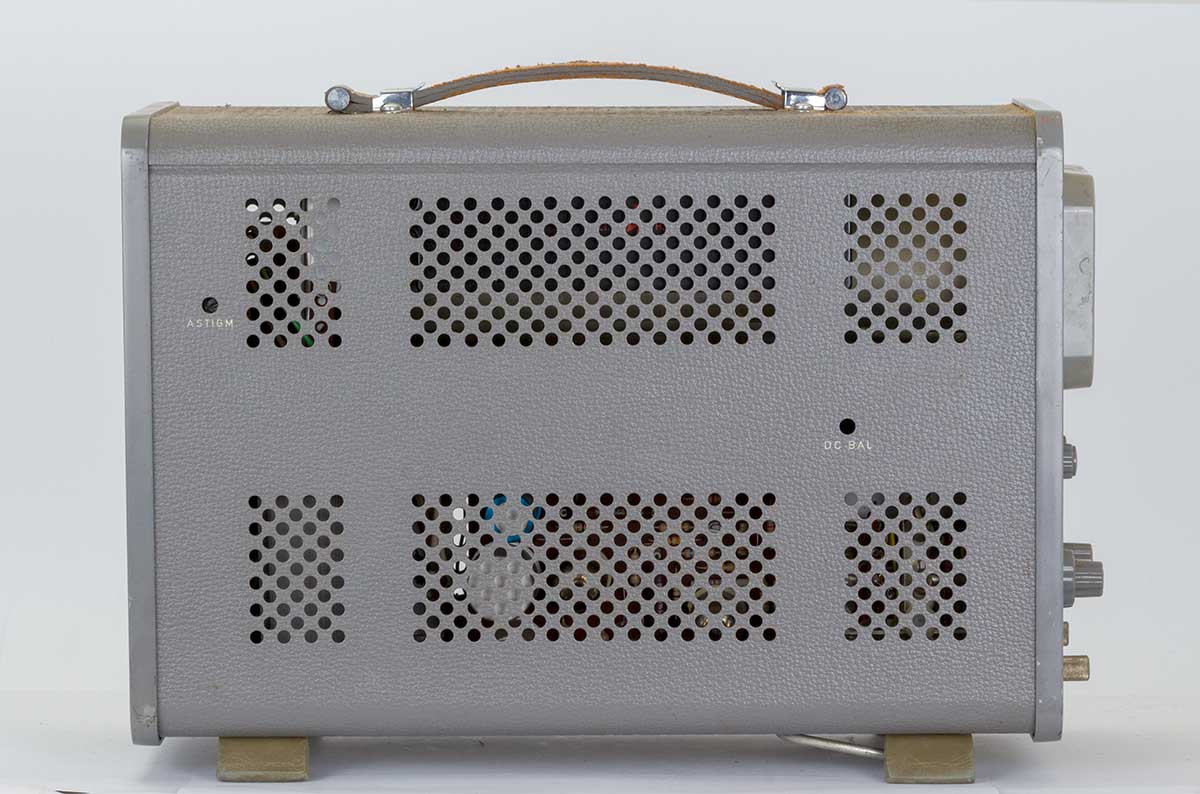

Links bevinden zich nog de fijnstelling voor astigmatisme en een andere DC-balans.

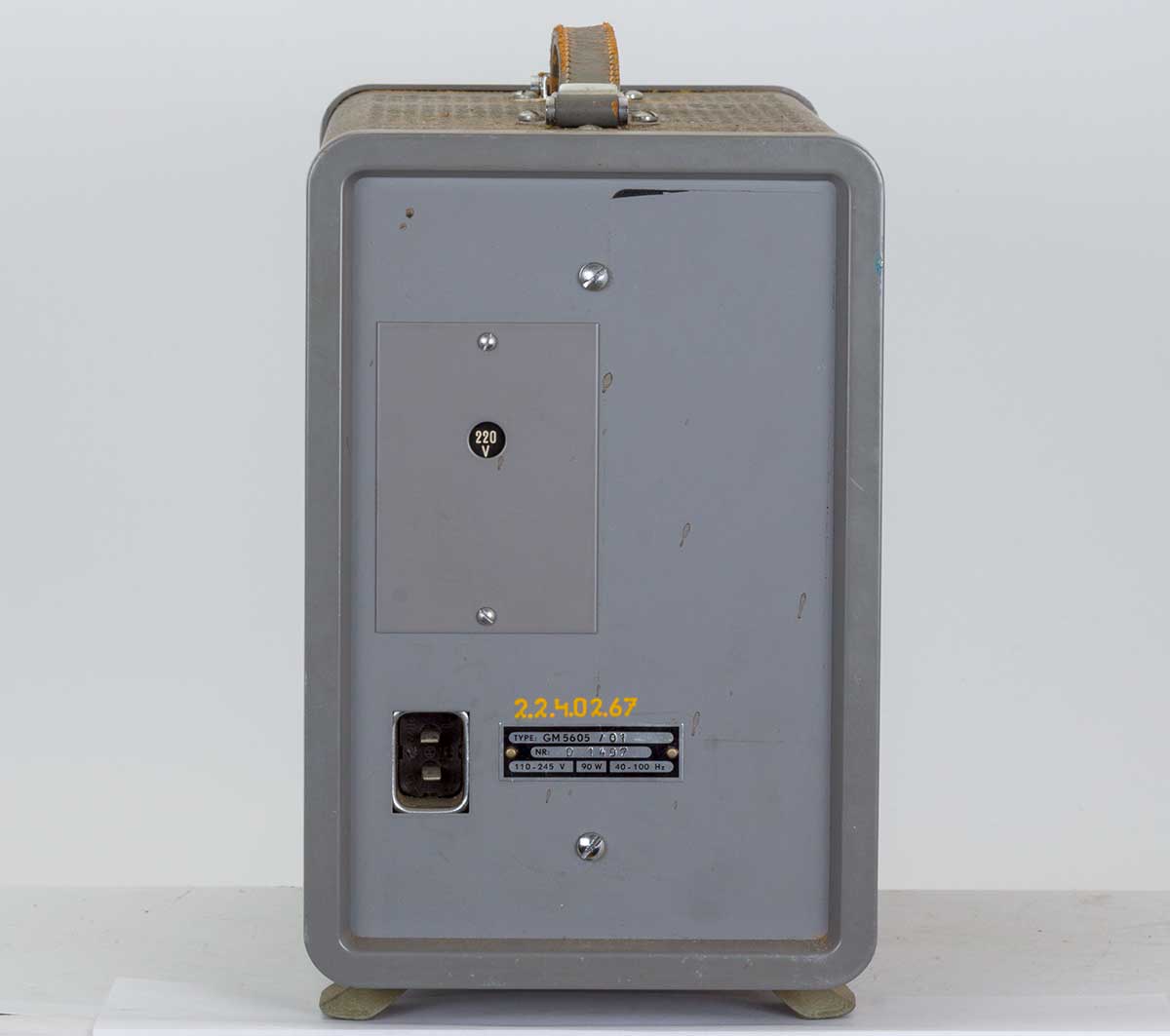

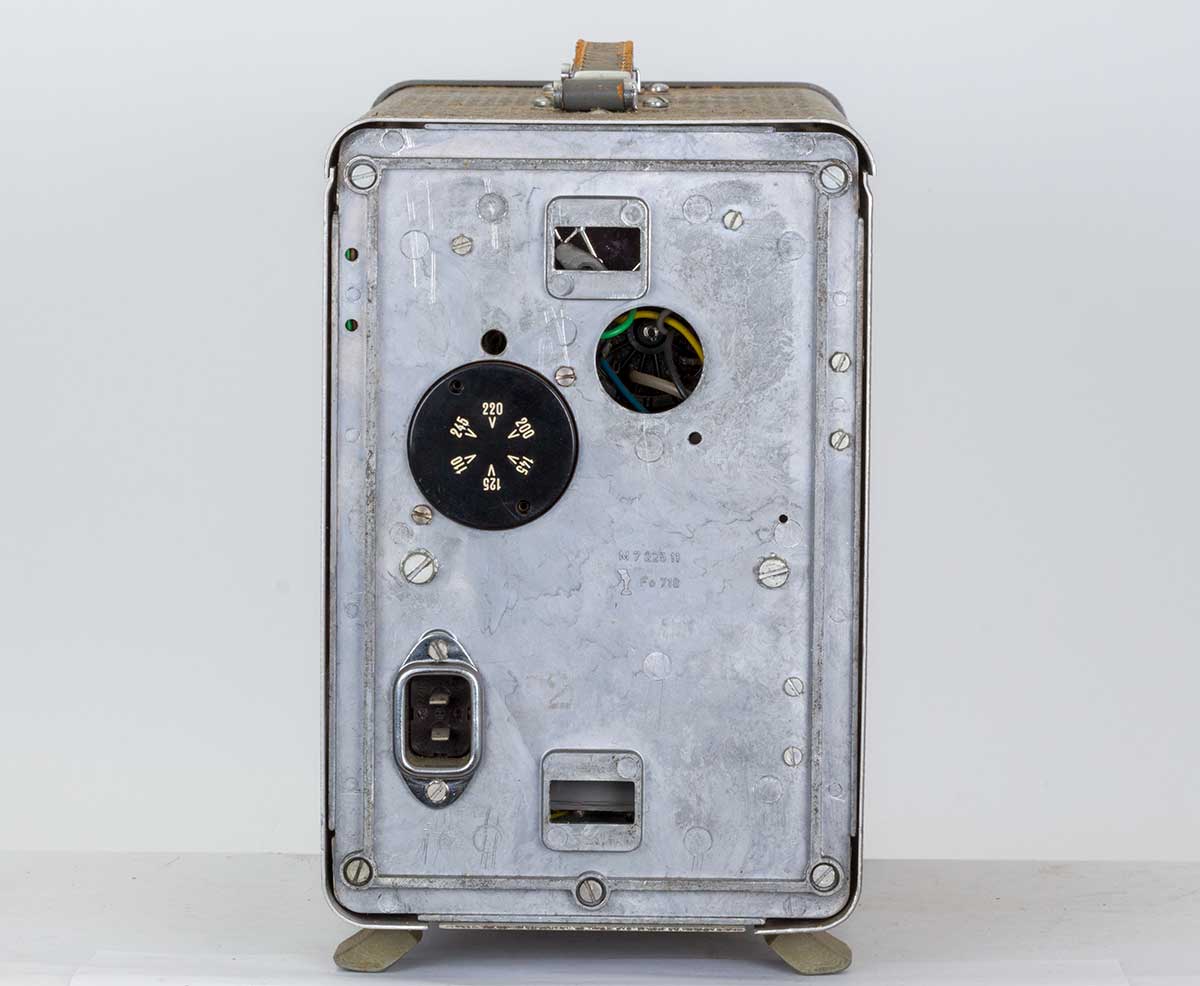

De achterkant met spanningscaroussel en netspanningsaansluiting.

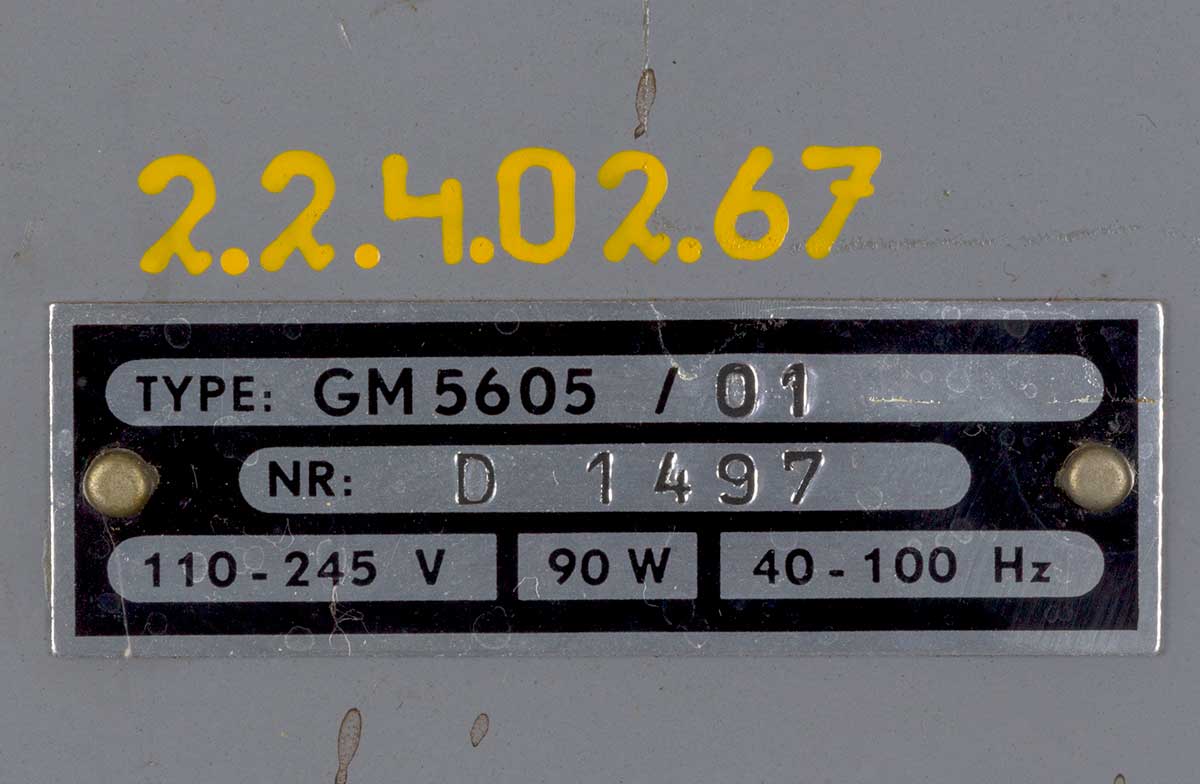

Het typeplaatje, het is een /01

Wanneer de achterwand verwijderd wordt komt een giet-aluminium chassis te voorschijn.

Door twee schroeven los te maken van de bovendeksel, is deze te verwijderen en kijk je op de mu-metalen afschermbus van de kathodestraalbuis.

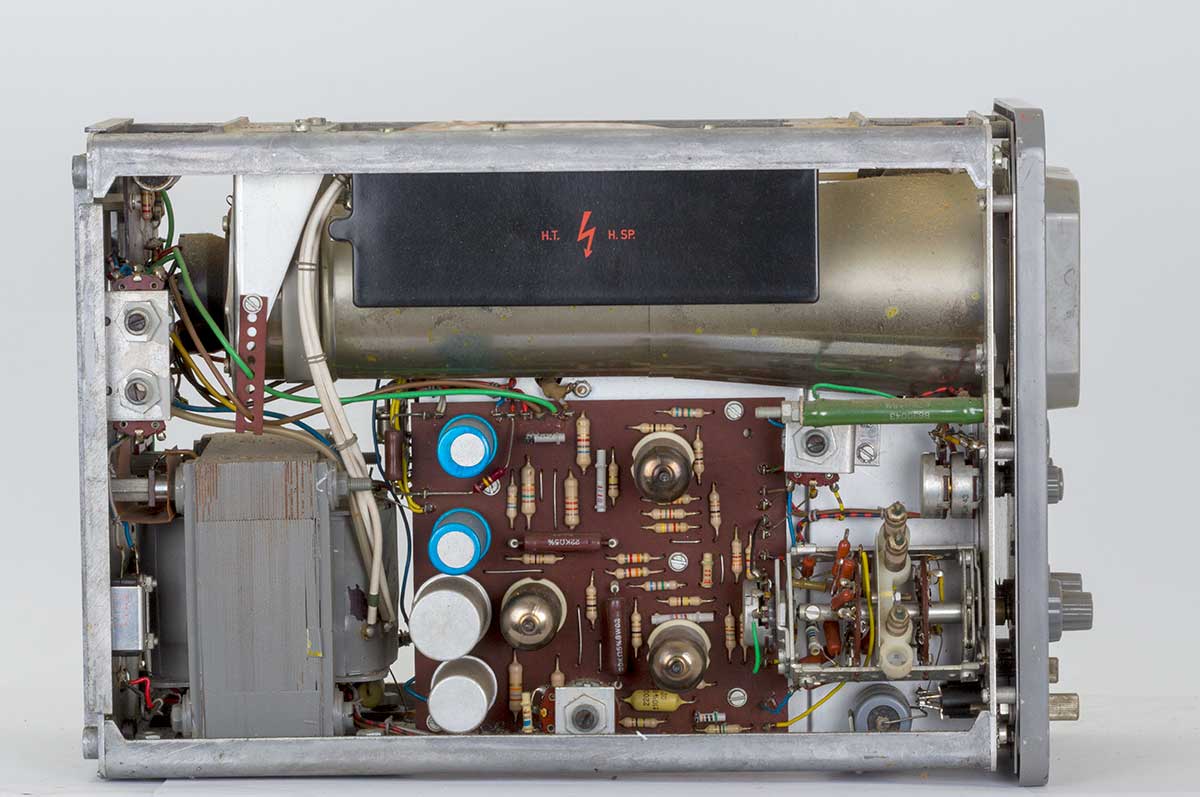

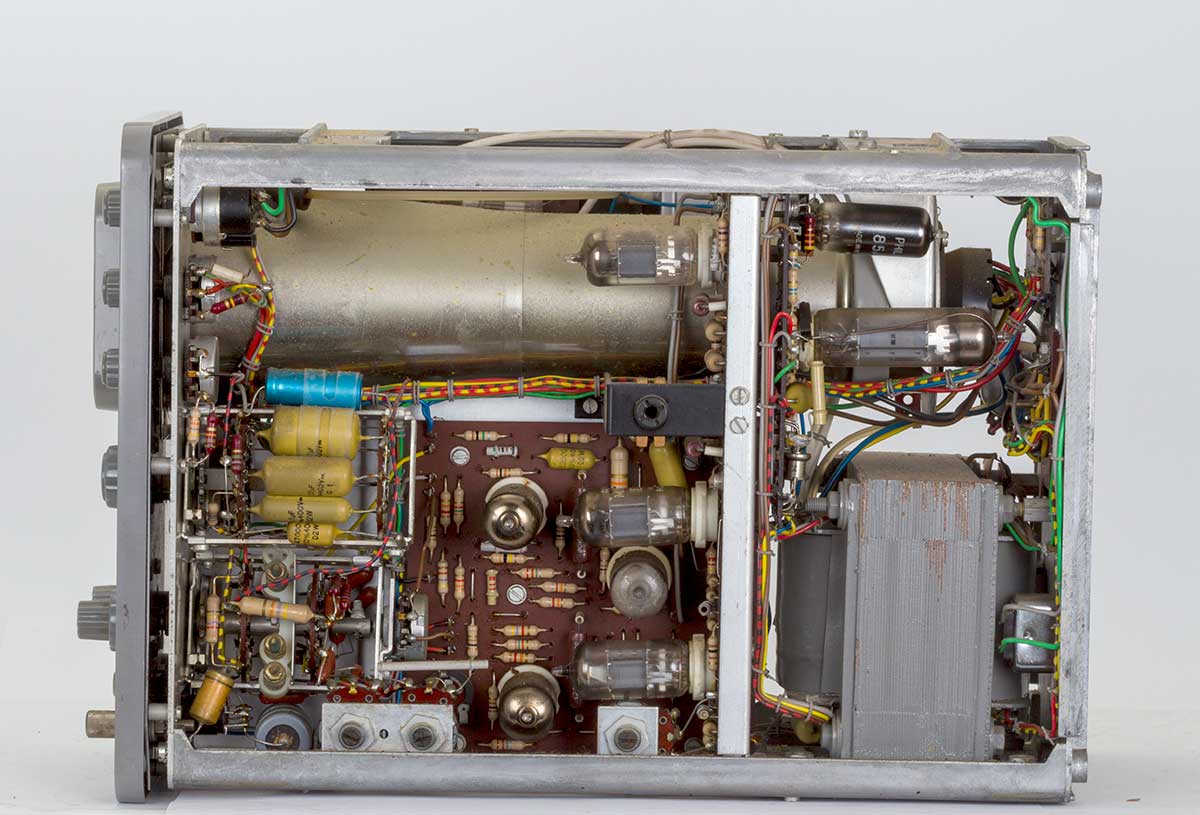

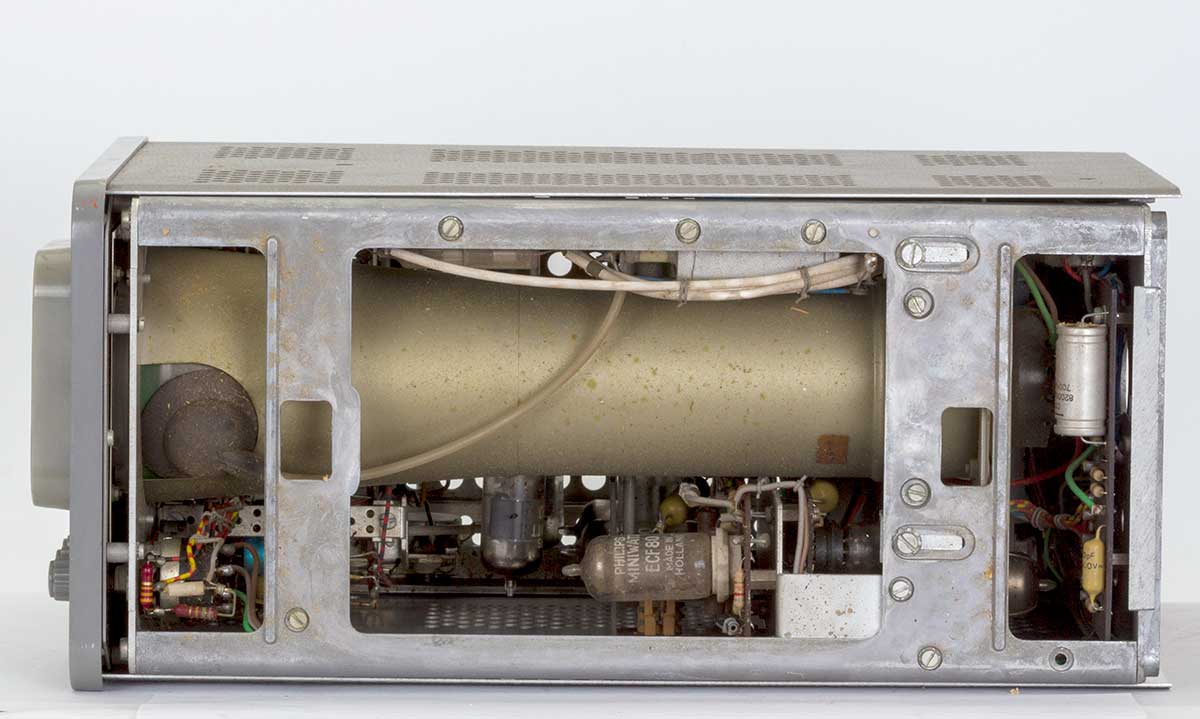

Nadat de onderplaat met vier schroeven is gedemonteerd kan de complete beplating weg genomen worden. Achterin de voedingstrafo en bovenin een hoogspannings blokje.

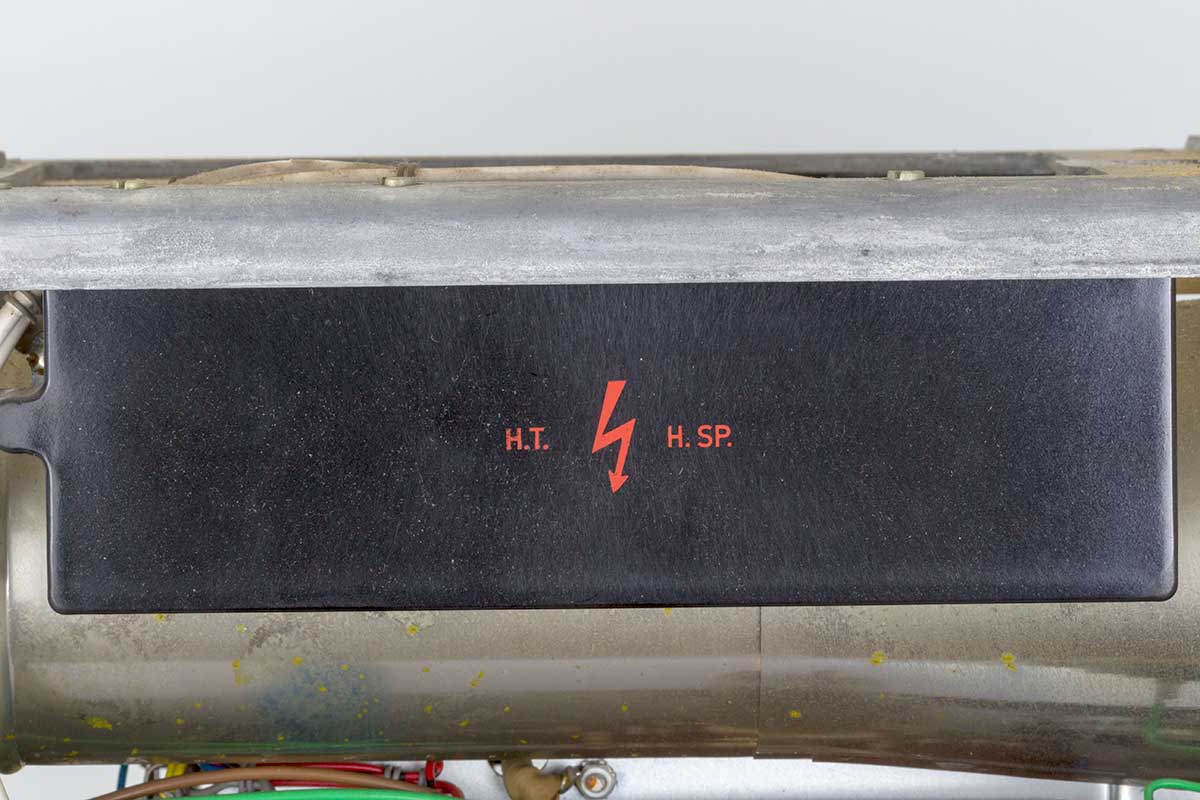

Dit is de afschermingsplaat van het hoogspanningsgedeelte.

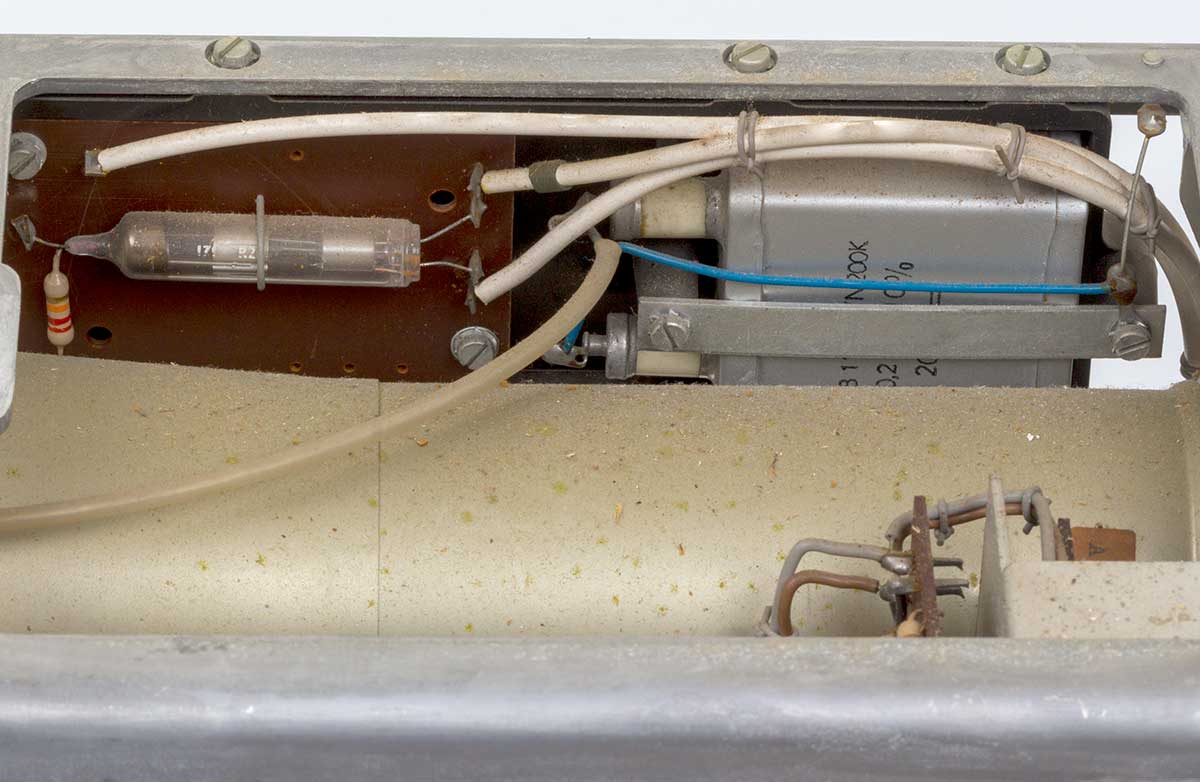

Het buisje links is de hoogspanningsgelijkrichter, zo te zien lopen er geen Ampères.

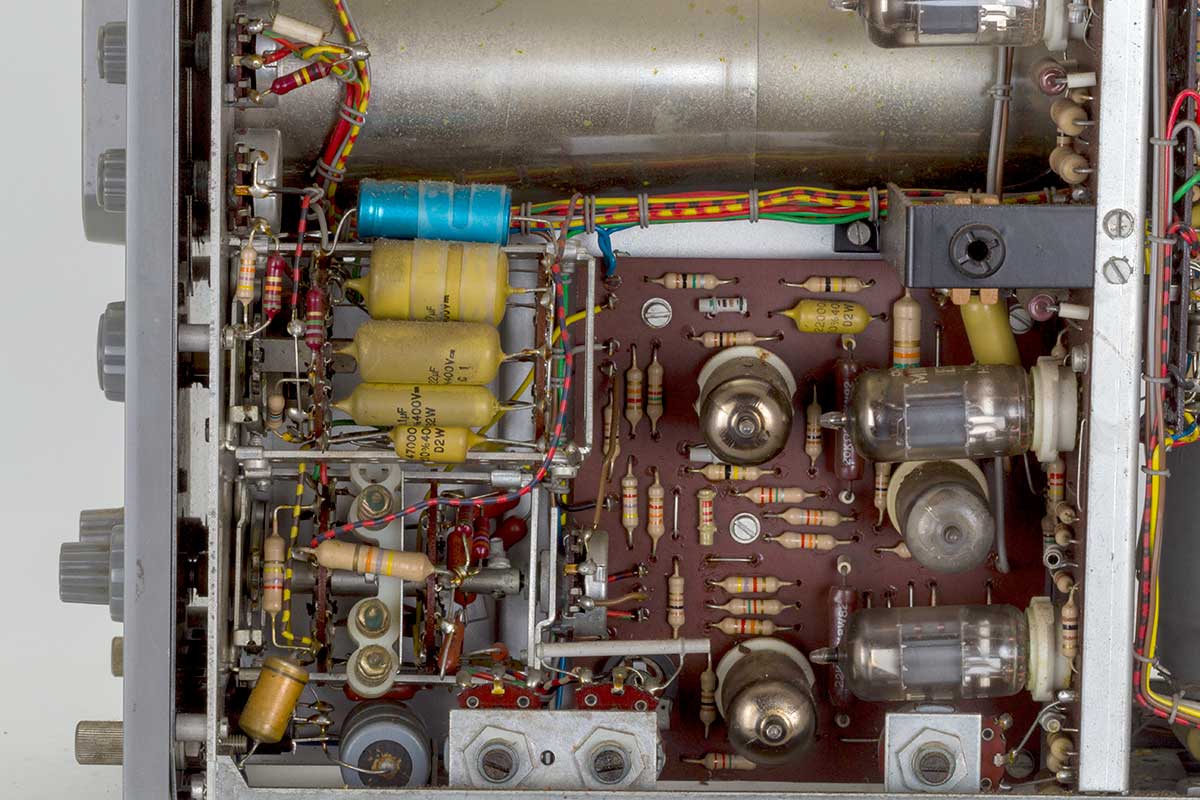

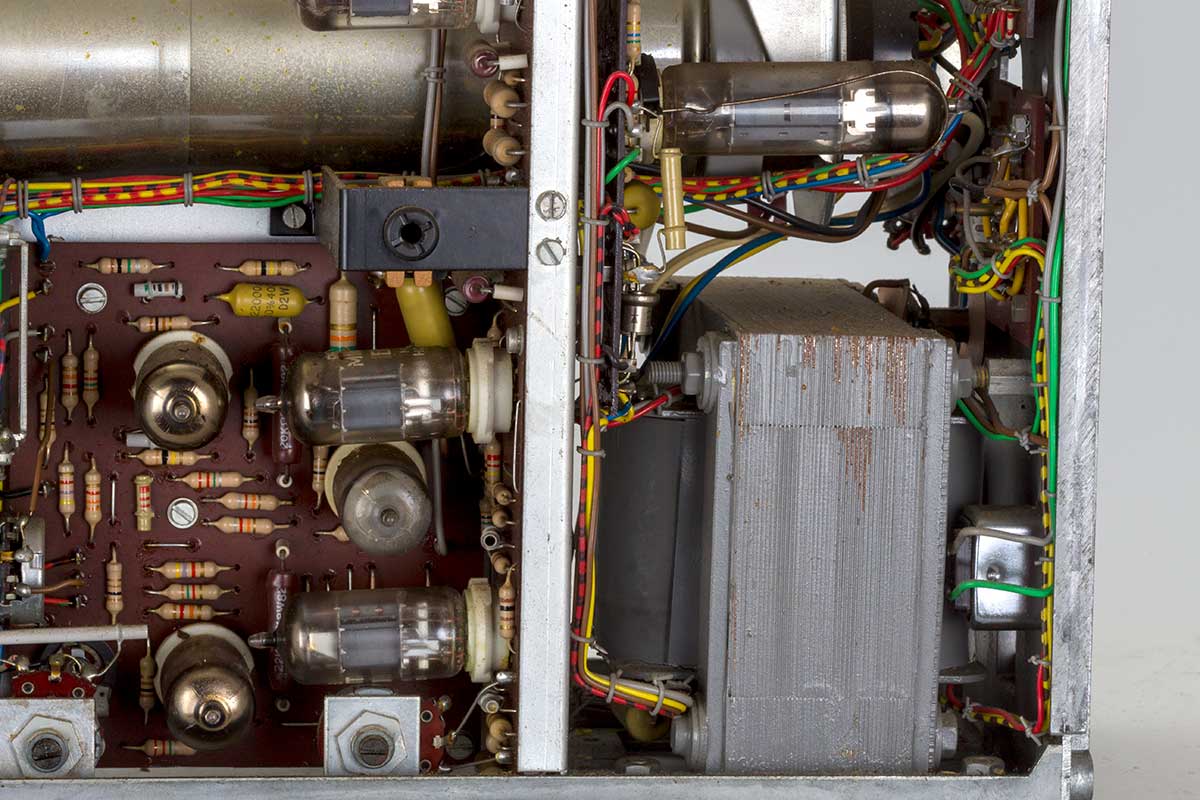

Een blik op de andere kant met de okerkleurige condensatoren die gebruikt worden voor de zaagtandgenerator voor de tijdbasis.

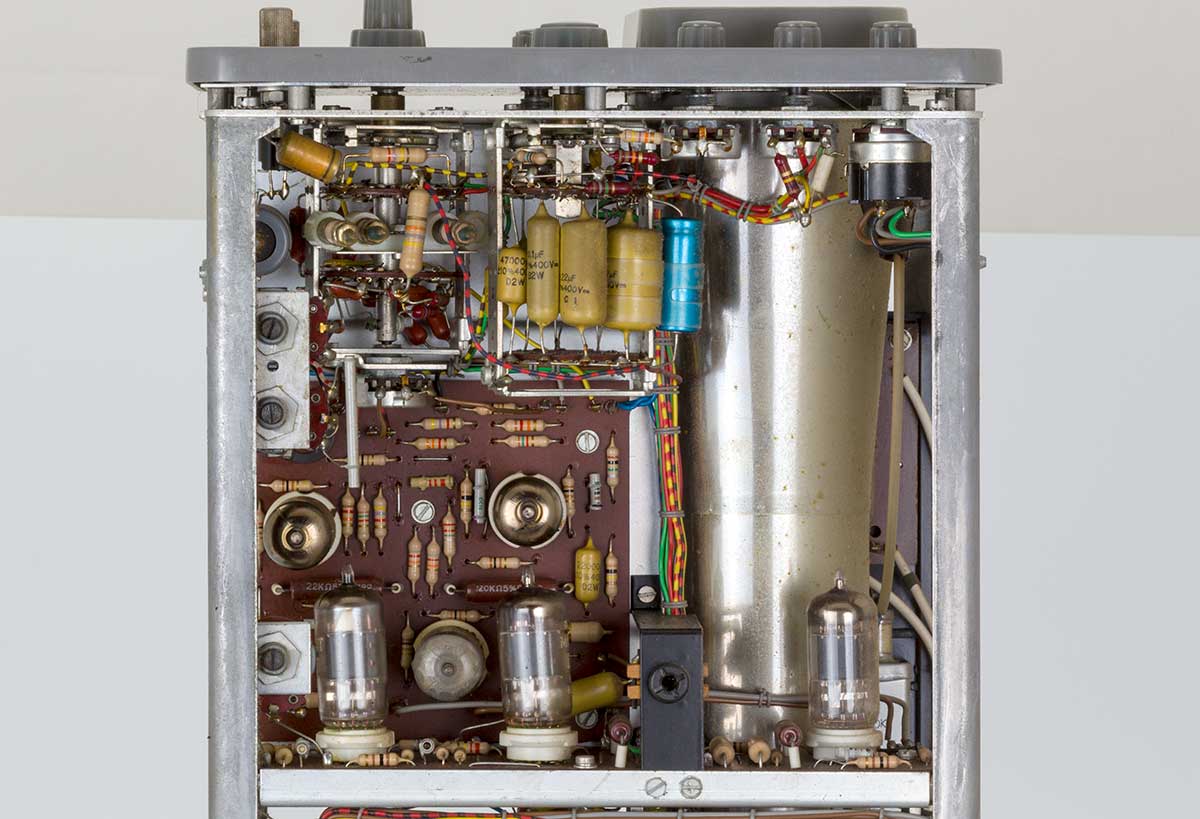

Wat meer details voor de liefhebbers

Rechts nog eens de voedingstrafo.

De onderkant. Ook hier wordt een giet-aluminium frame gebruikt.

Er bevindt zich ook nog een printplaat met drie buizen dwars op de rest van het systeem.

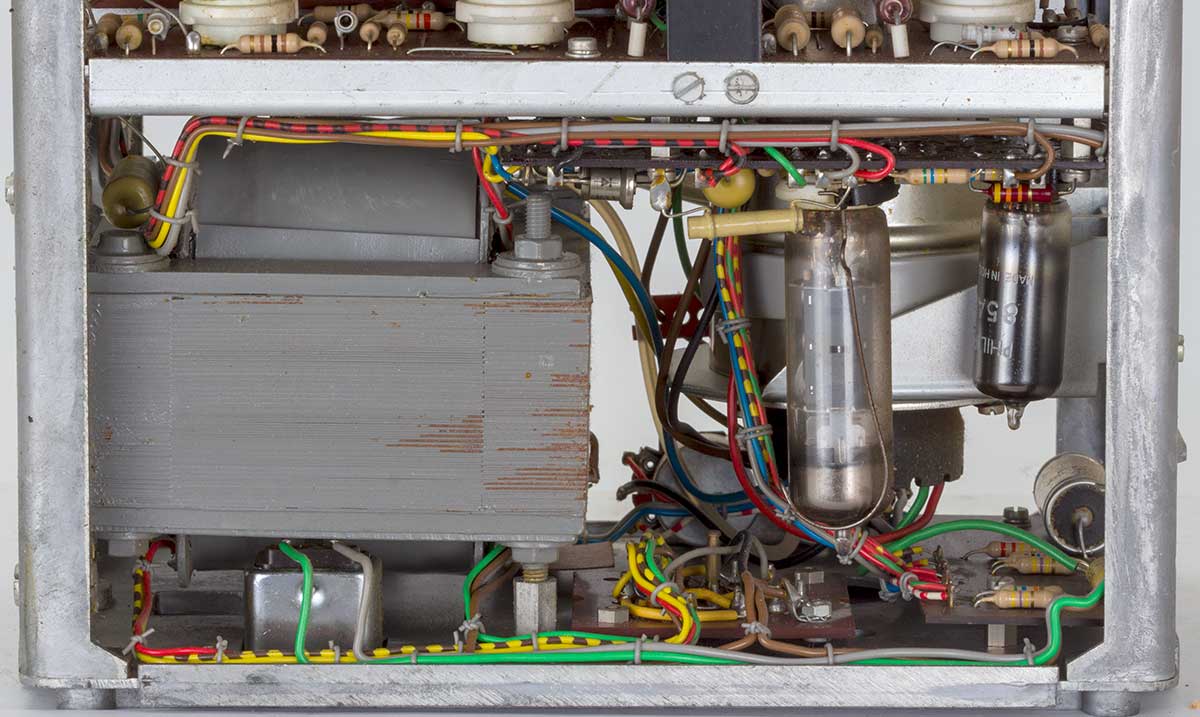

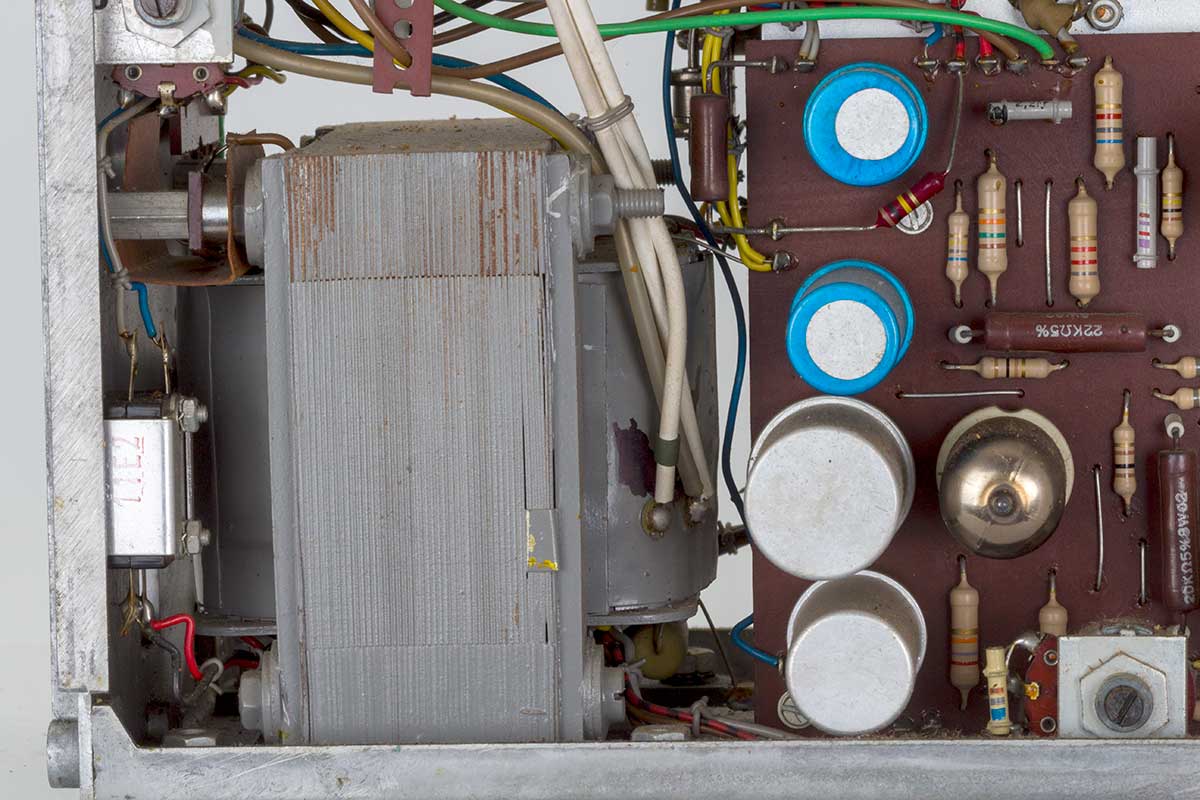

De hoofdcomponenten van de voeding, een regelbuis en een 85A2-stabilisator als referentie buis.

De on-ontbeerlijke elco's.

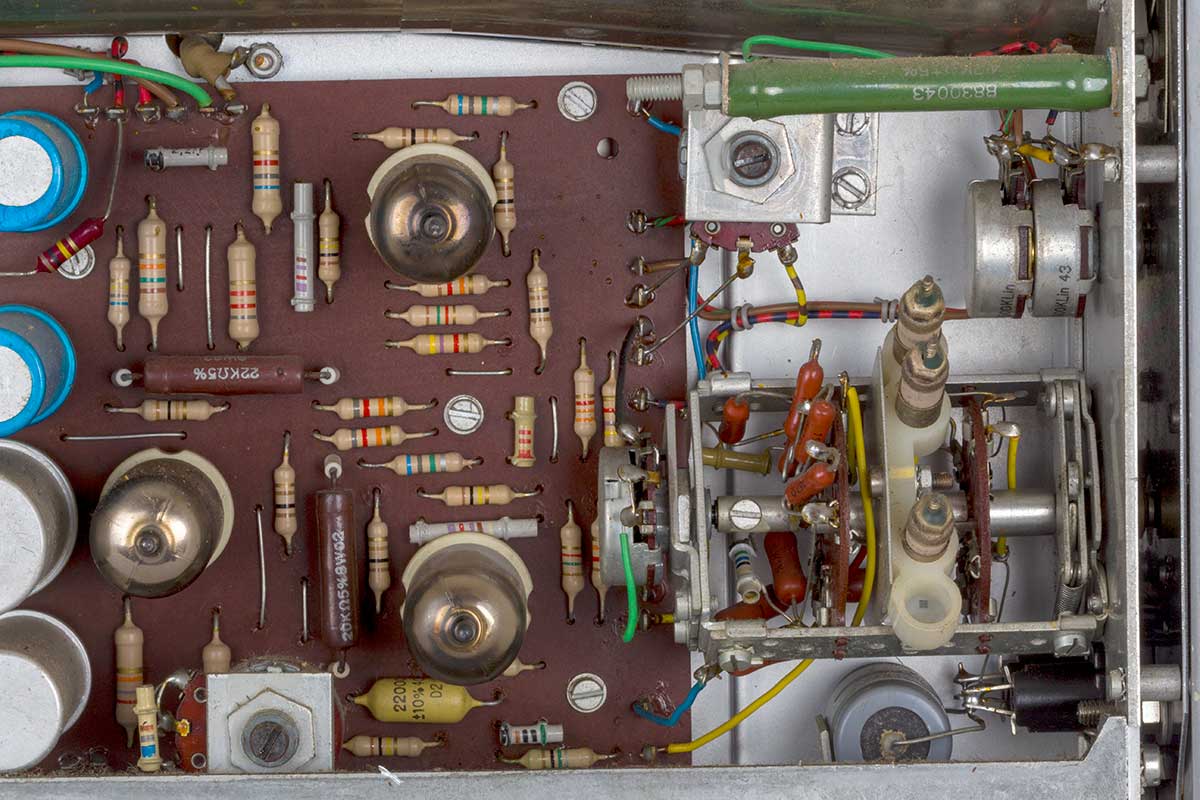

En nog wat details van de verticale versterker met verzwakker-schakelaar.

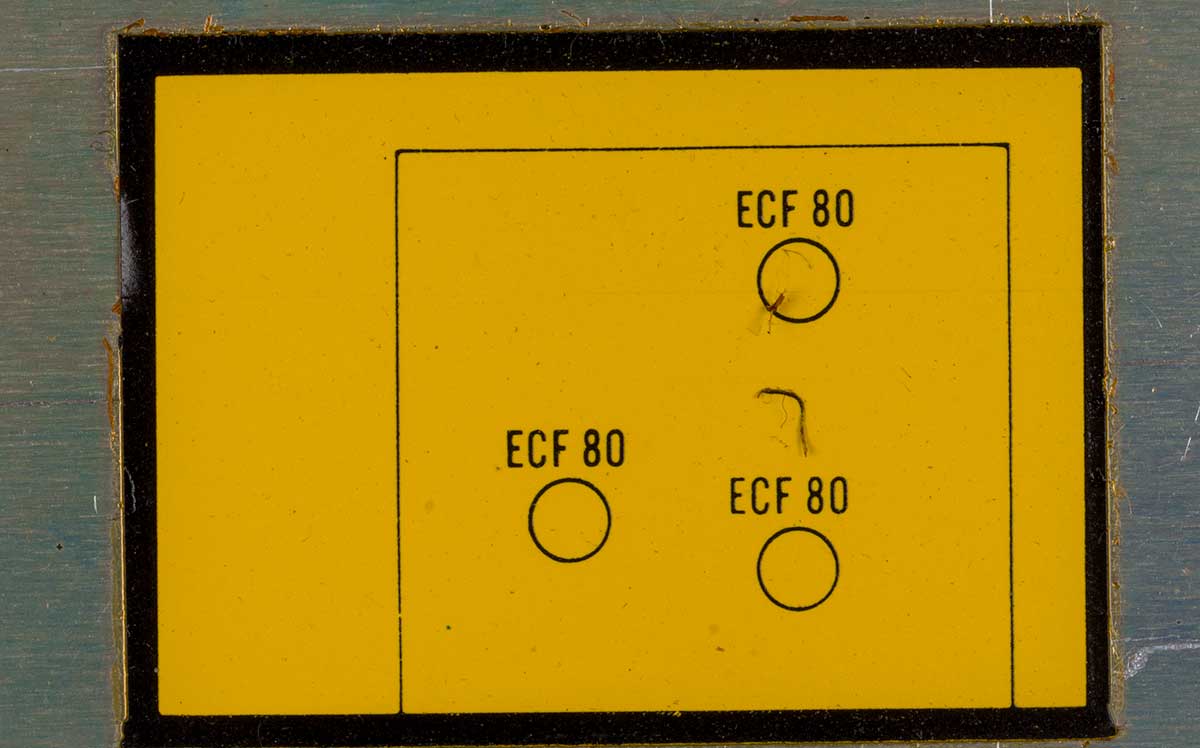

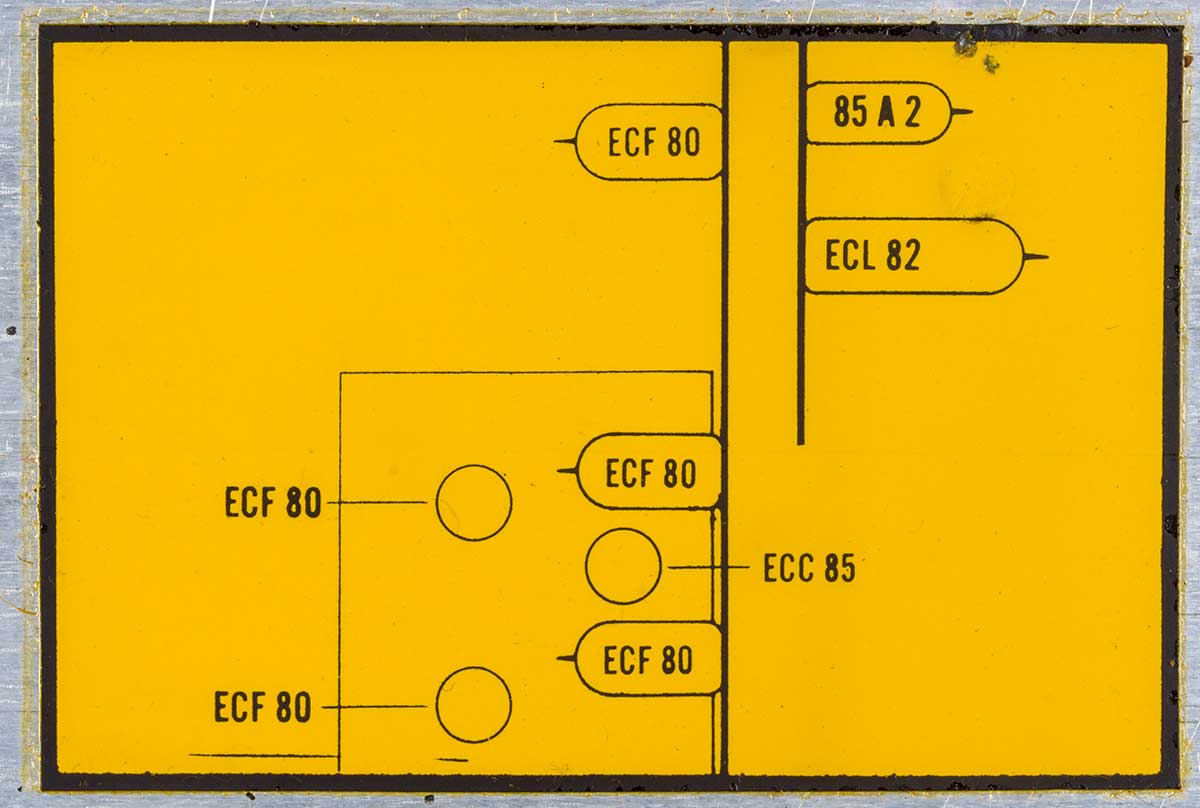

Op een duidelijke manier wordt aangegeven waar en welke buizen geplaatst moeten worden.

De ECF80 zal wel in de aanbieding geweest zijn gezien het aantal keren dat ze hier gebruikt wordt.

Als U de details van dit apparaat nog wilt aanschouwen, dan is HIER het manual te zien.
