De service oscillator GM2315. Dit is wel zo'n beetje de oudste uitvoering. Er bestaan nog types /01 en /02 die een wat
andere buizenbezetting hebben en waarvan het voorfront anders is.

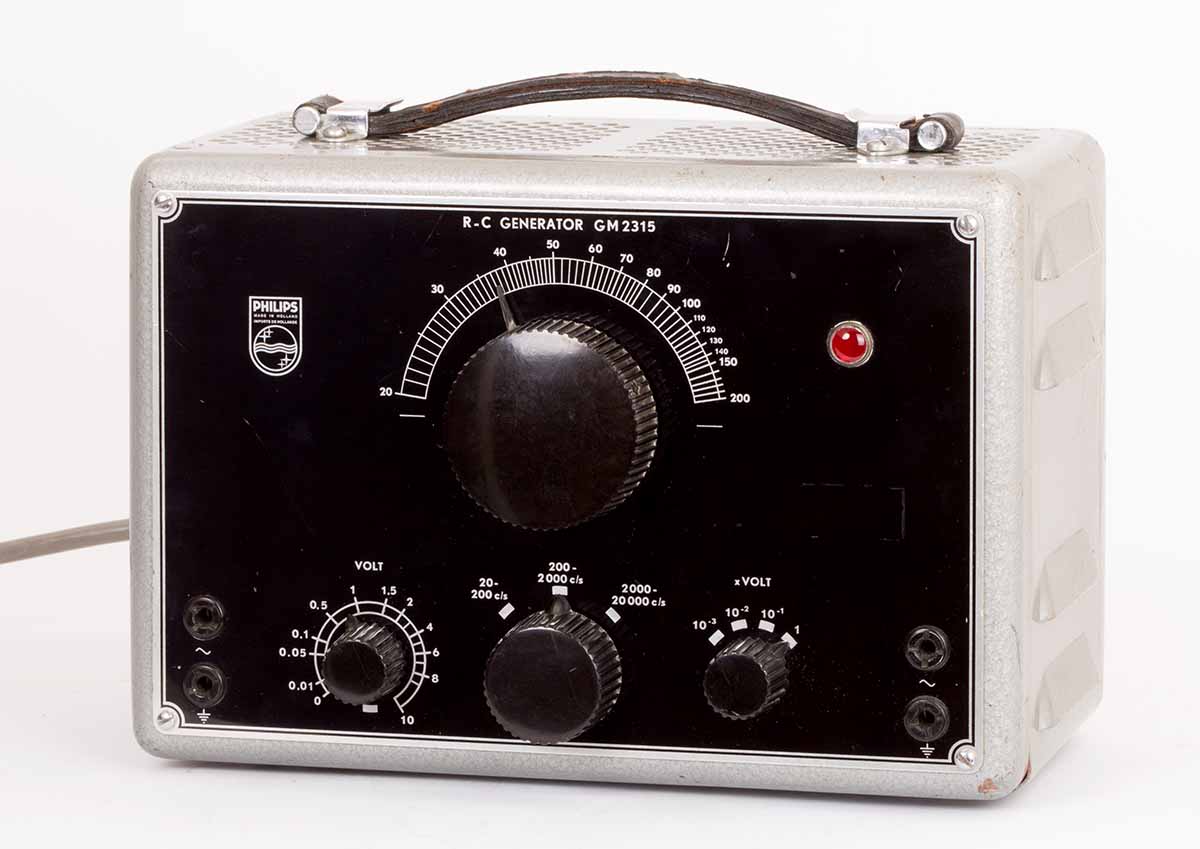

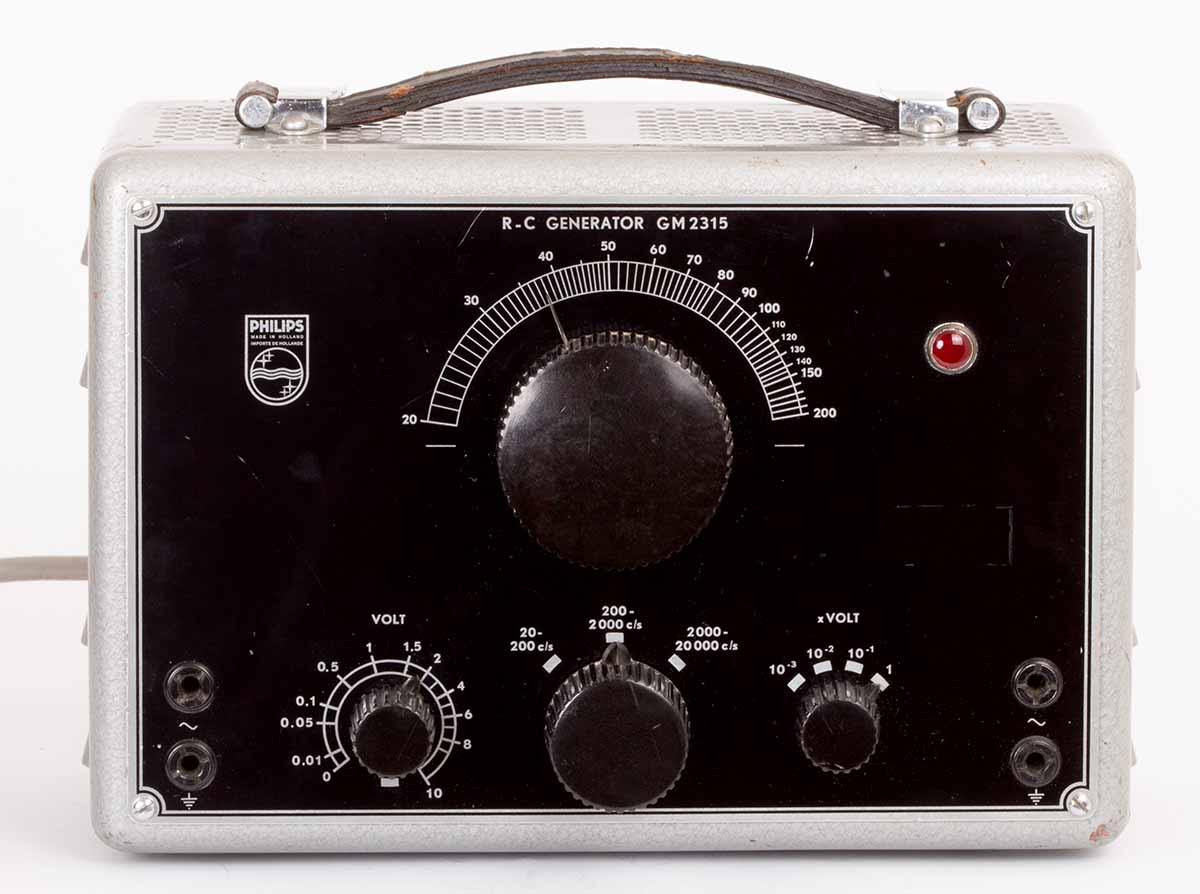

Het totaal-aanzicht van deze generator uit de mooie zwarte frontplaat serie.
De schaal loopt van 20 tot 200. Men moet de frequentie, afhankelijk van de stand van de frequentiebereikschakelaar, met
een factor 1, 10 of 100 vermenigvuldigd worden. Verder de uitgangsspanningsregelaar en de stappen-verzwakker.

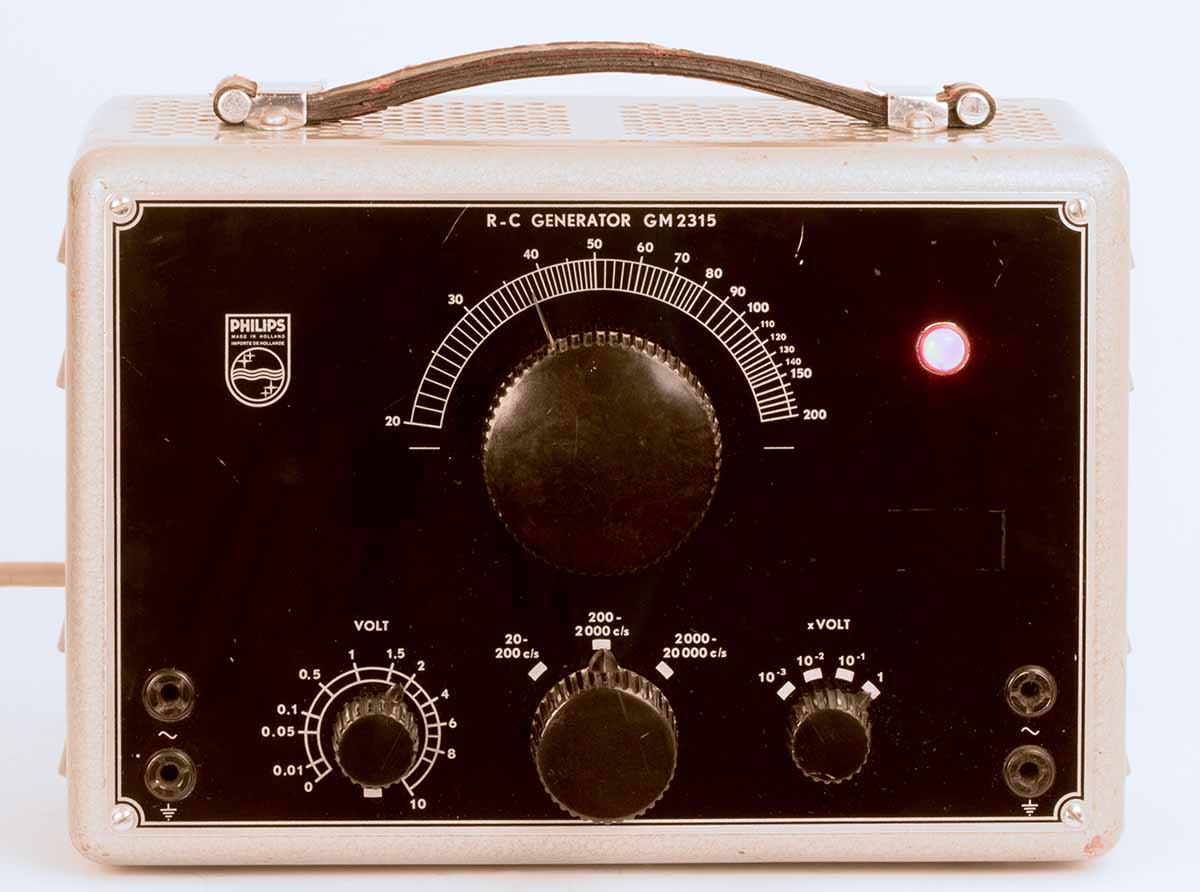

De zelfde aanblik, maar nu ingeschakeld bij kunstlicht.

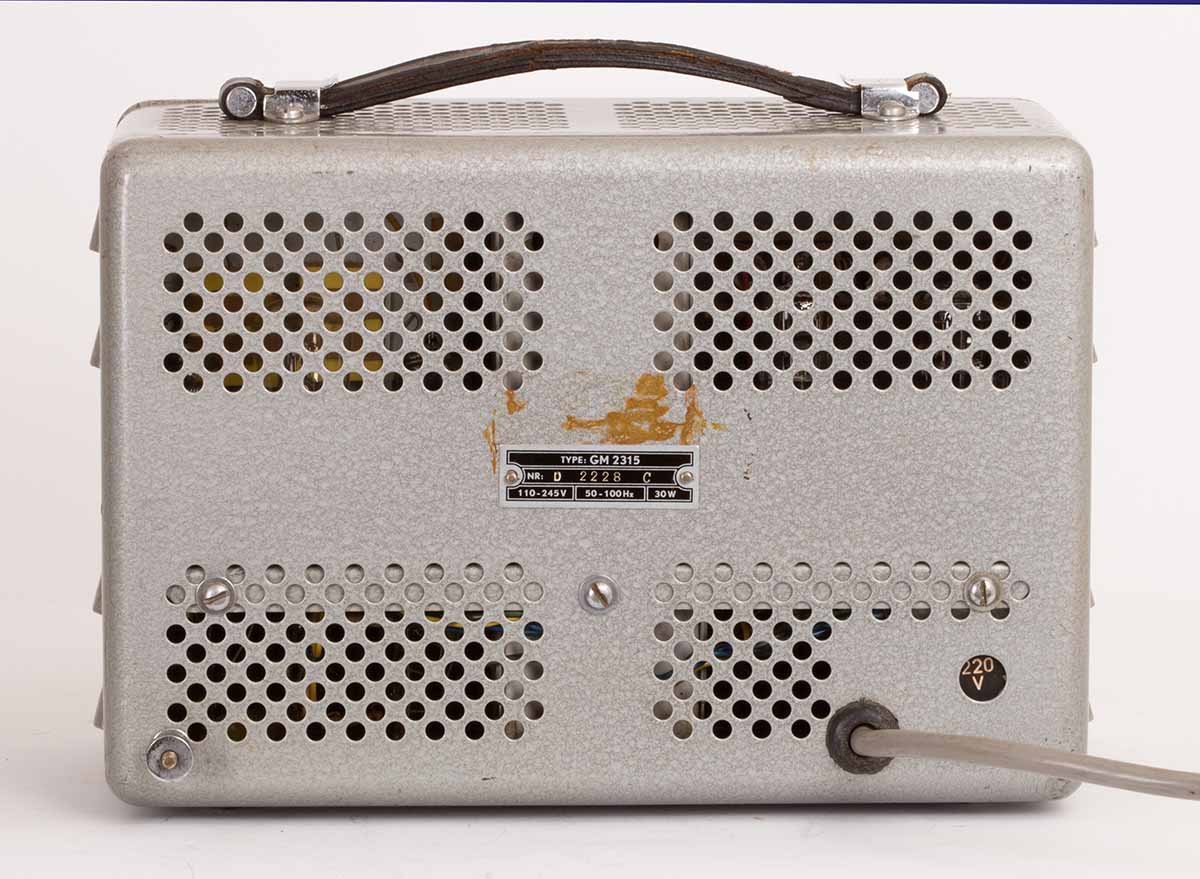

De achterzijde met netsnoer en spanningsinstelling.

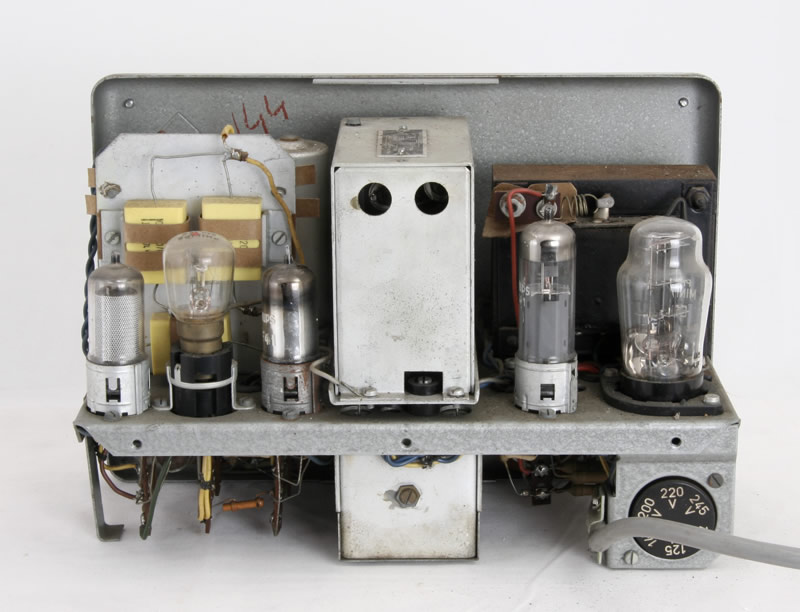

Geopende kast met de buizen op de achterkant. Het bovenste metalen hok bevat de tweevoudige variabele luchtcondensator.
Het onderste gedeelte de overige componenten van de RC-keten.

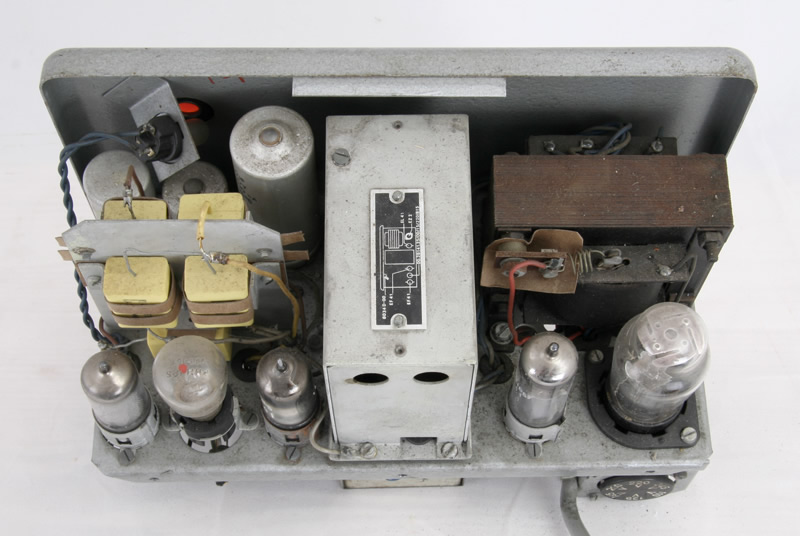

Bovenaanzicht.

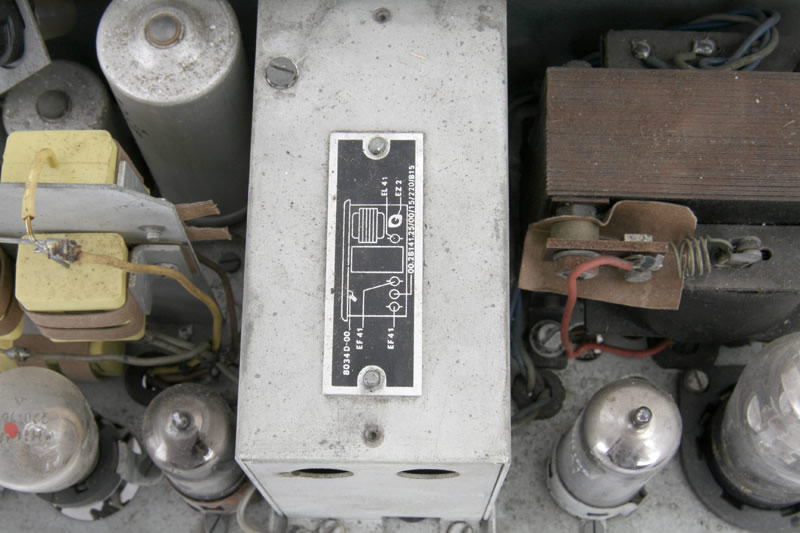

Op het plaatje is de buizenbezetting te zien.

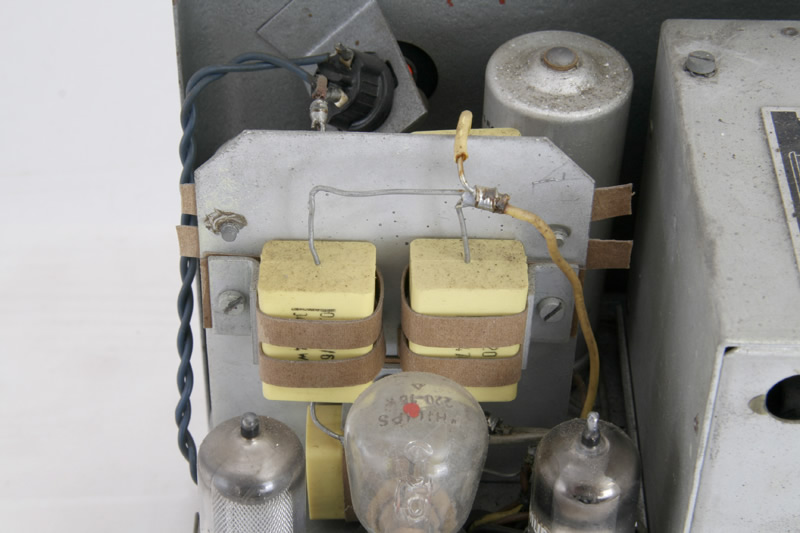

Dit waren toch origineel van die ronde teercondensatoren???

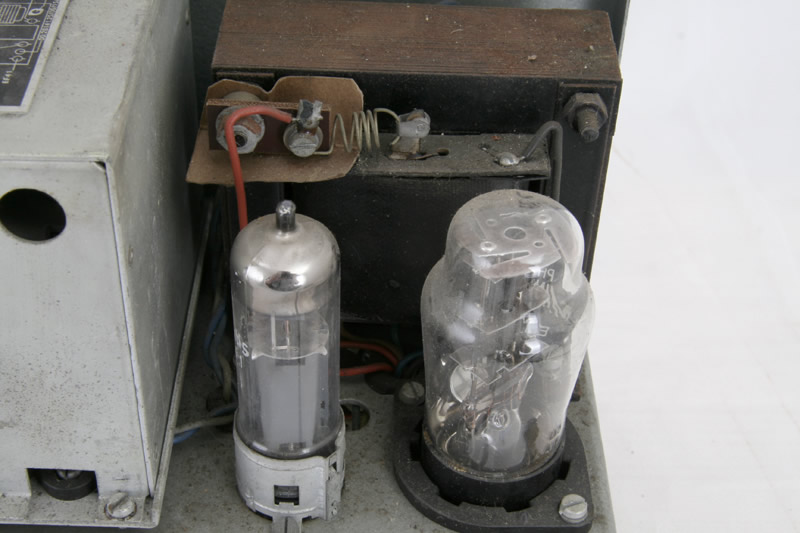

De gelijkrichter en de EL41.

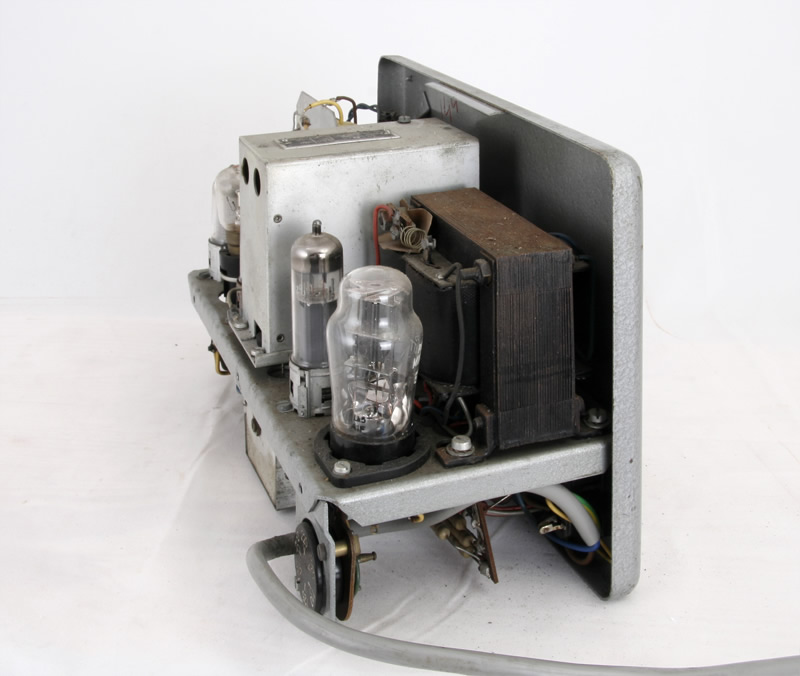

Linker zijaanzicht.

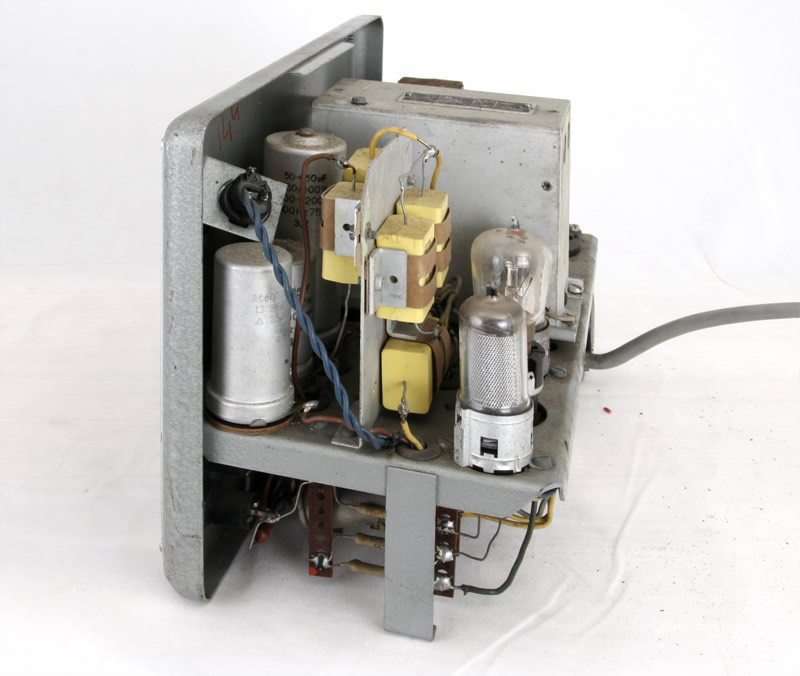

De rechter kant. Het lijkt toch dat de gele C's origineel zijn gezien de bevestiging....

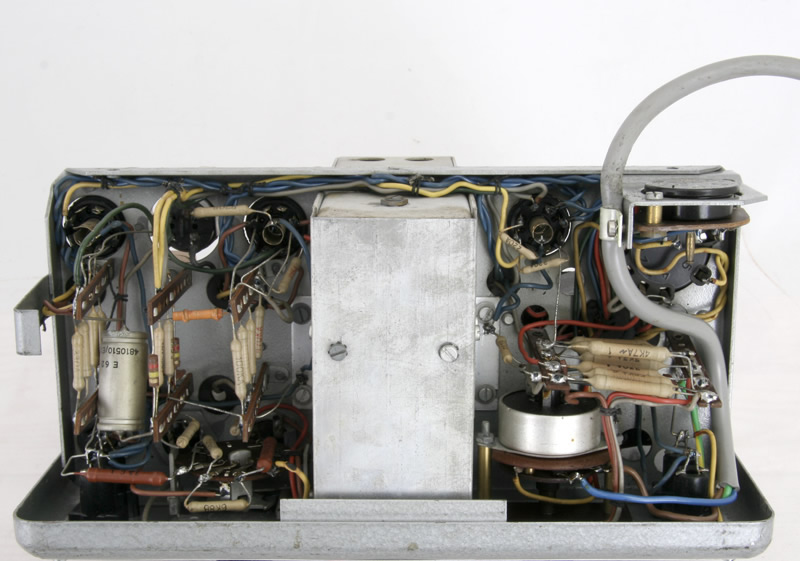

Onderkant metveel weerstanden die allemaal nog eens nagemeten moeten worden.

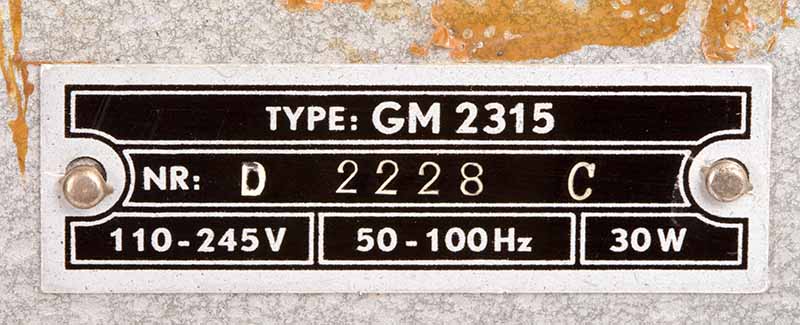

Het typeplaatje. Op de kast zitten nog resten van plakband oid. Moeilijk weg te krijgen, misschien met wasbenzine??

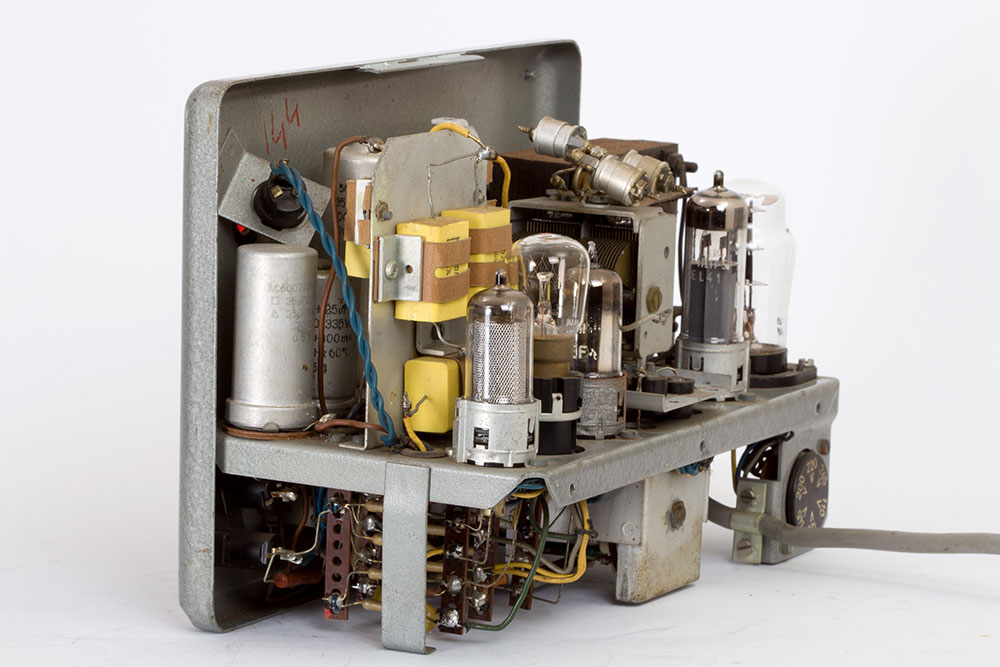

Nu de foto's van het instrument met geopende kastjes van de afstem-C en de bereiktrommel.

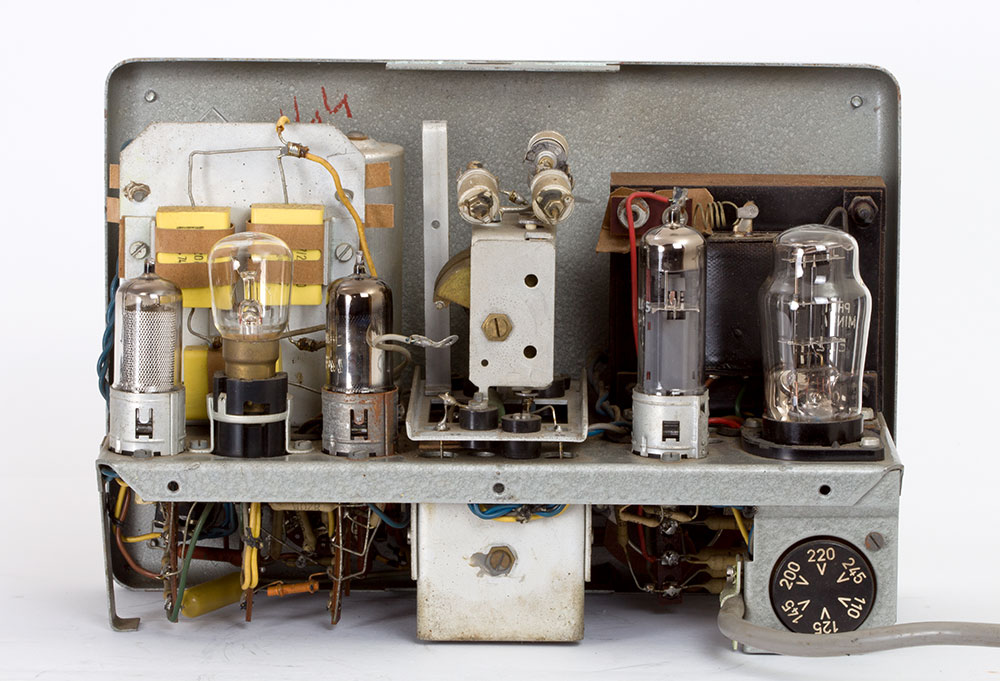

Achterzijde met blik op de afstem-C.

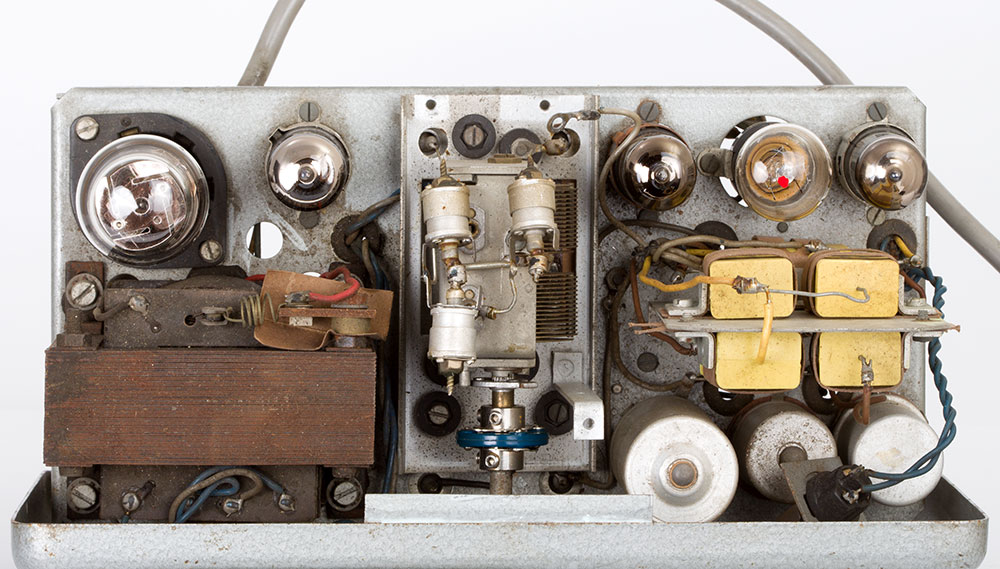

De bovenzijde.
De rechter kant.

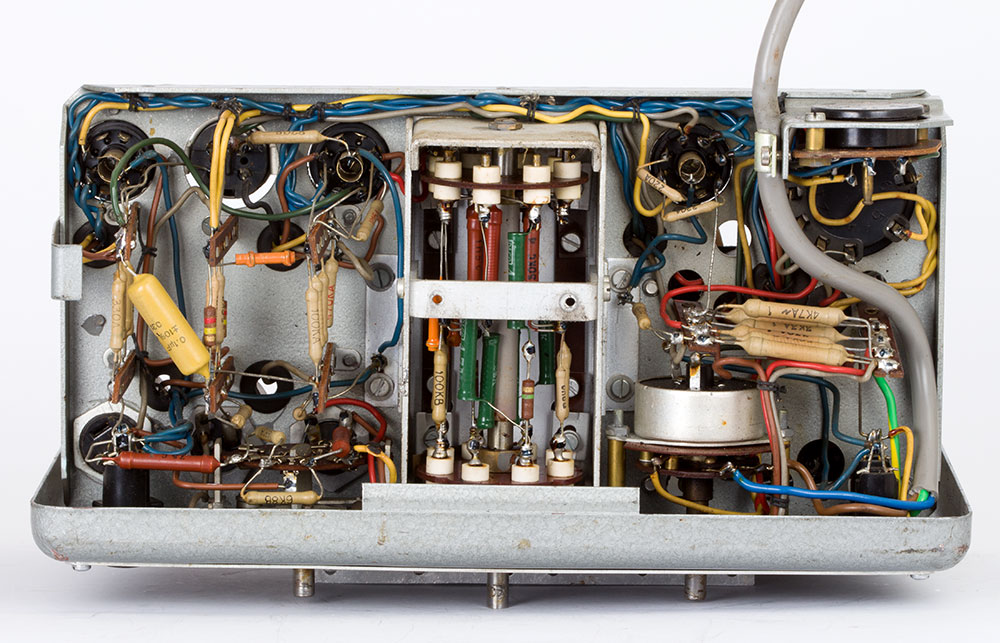

De onderkant met in het midden de trommel met de vaste weerstanden van de Wien-brug.

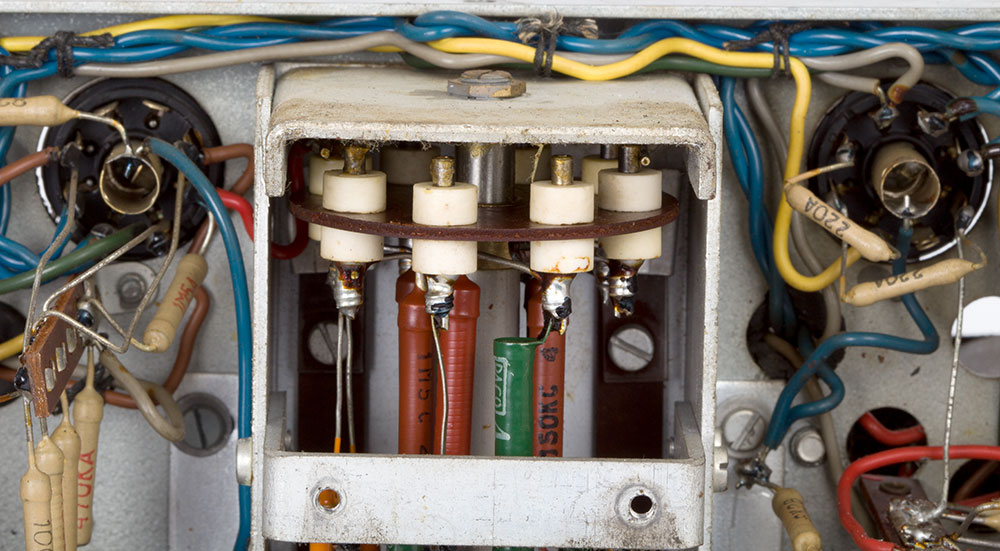

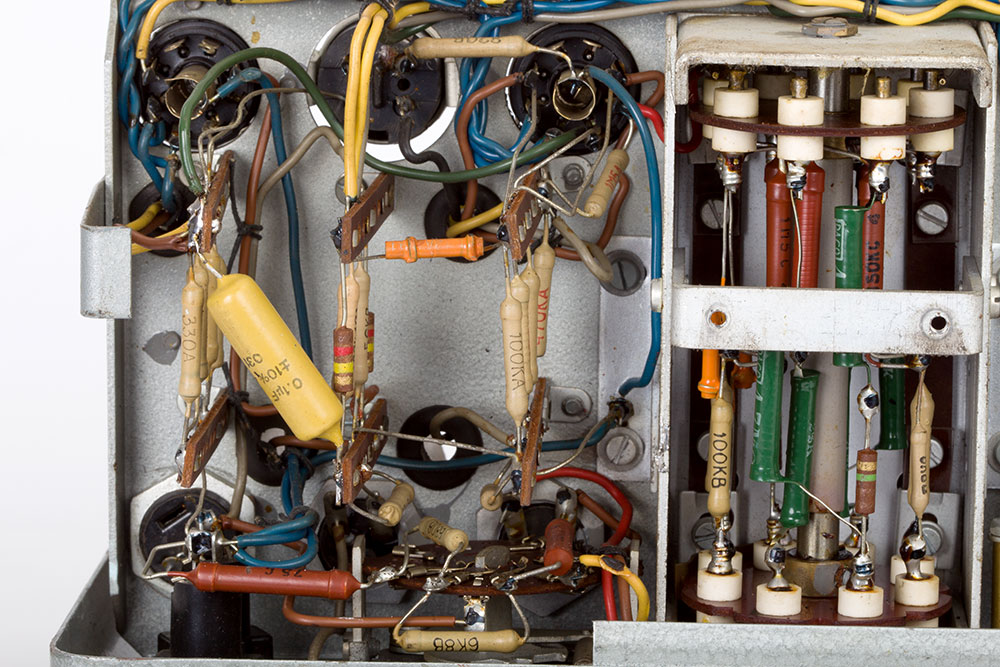

Detail van de trommel, de contacten zijn aan de beide zijkanten van de witte isolatiebuisjes, boven in.
De generator electronica links.

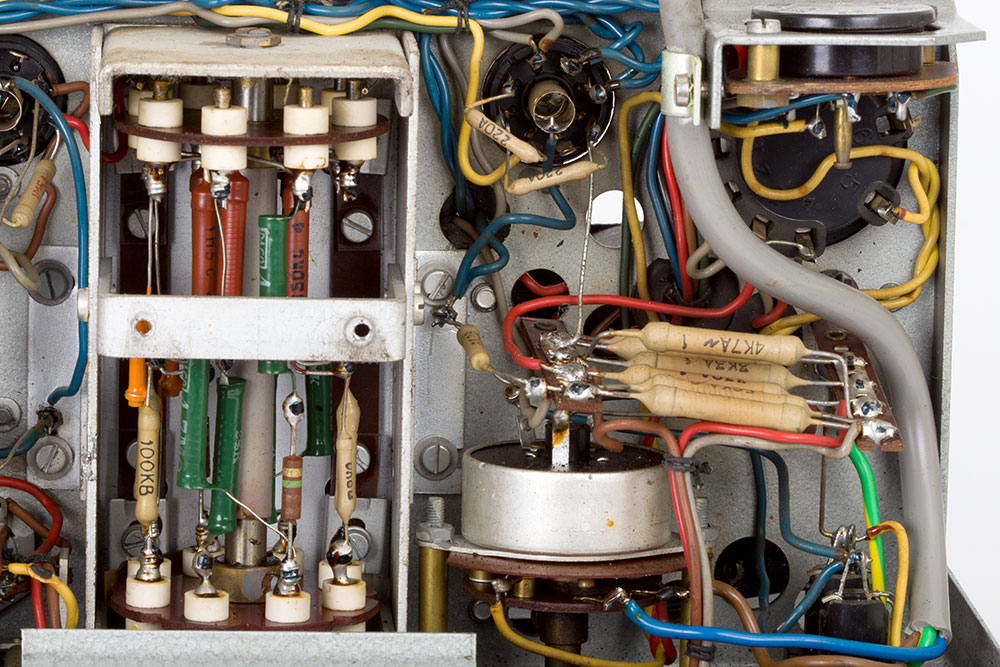

Rechts de verzwakker en de voeten van de EL41 en de EZ2.

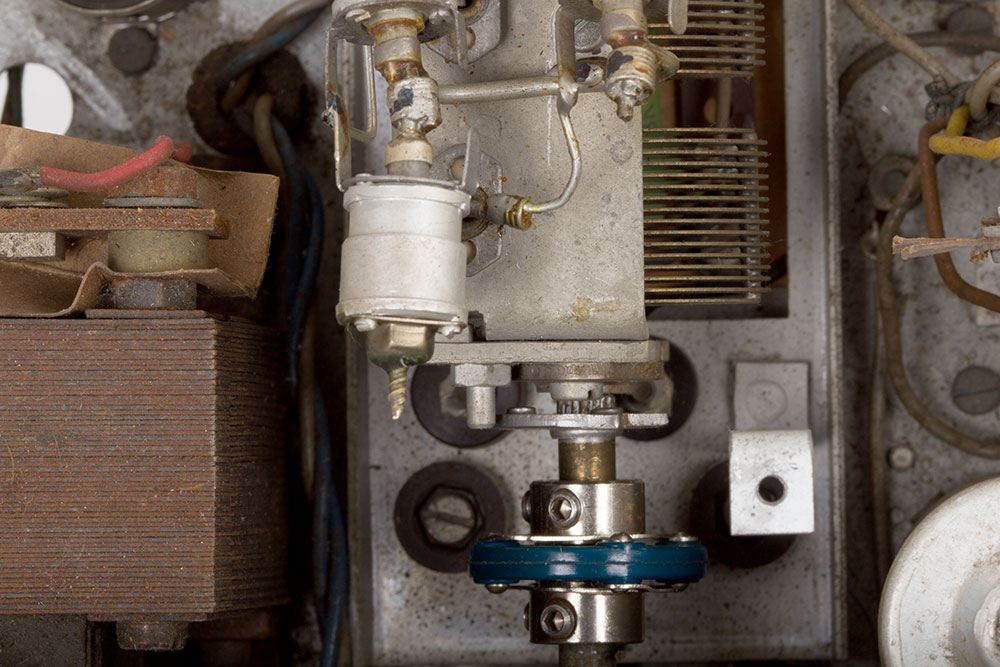

Blik op de gerepareerde koppeling. Deze was voorzien van een pertinax-plaatje dat natuurlijk in 20 stukjes in het apparaat lag.

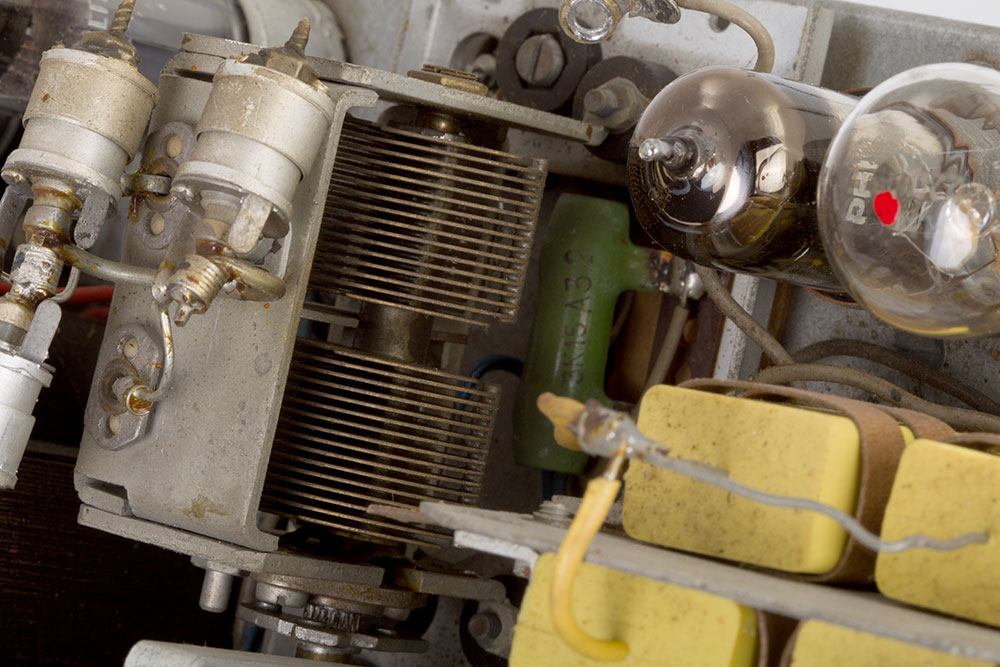

Nogmaals de afstem-C met op de voorgrond degelijke en kwalitatief zeer goede condensatoren..

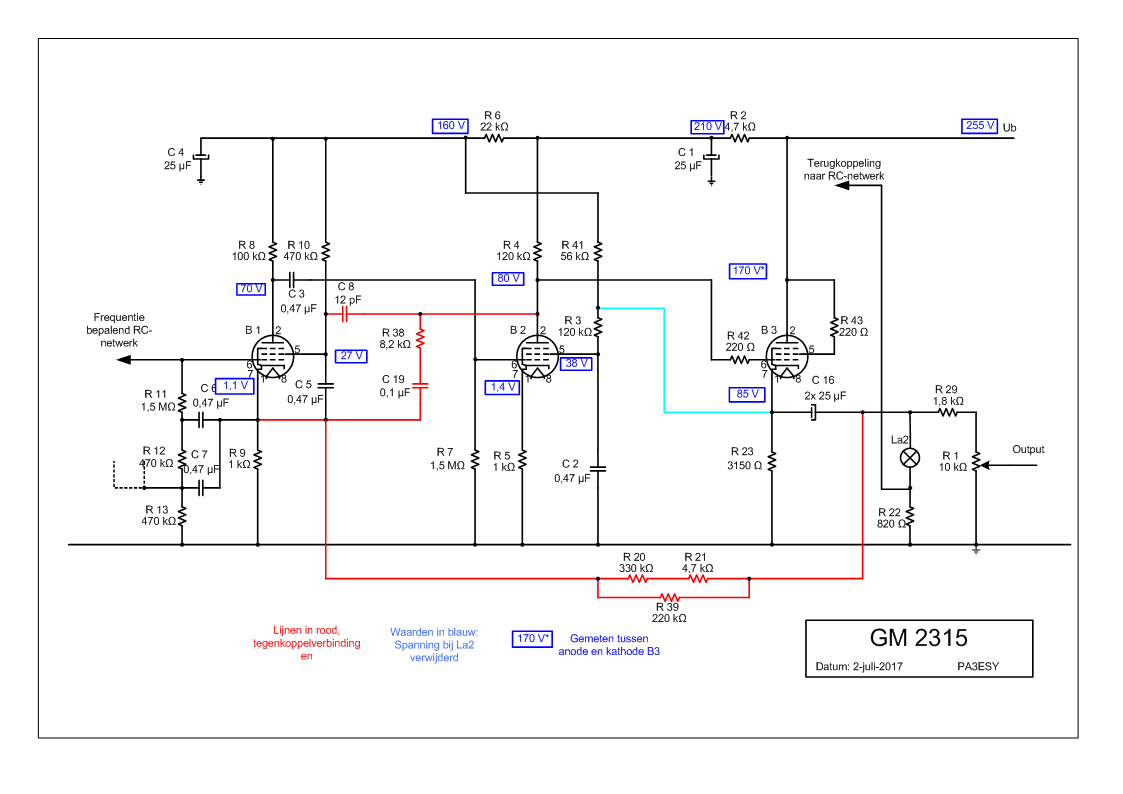

Het schema, de frequentie bepalende delen zijn en de voeding zijn niet getekend.
Hier nog de pdf van de handleidingen:
Met dank aan BAMA!!
