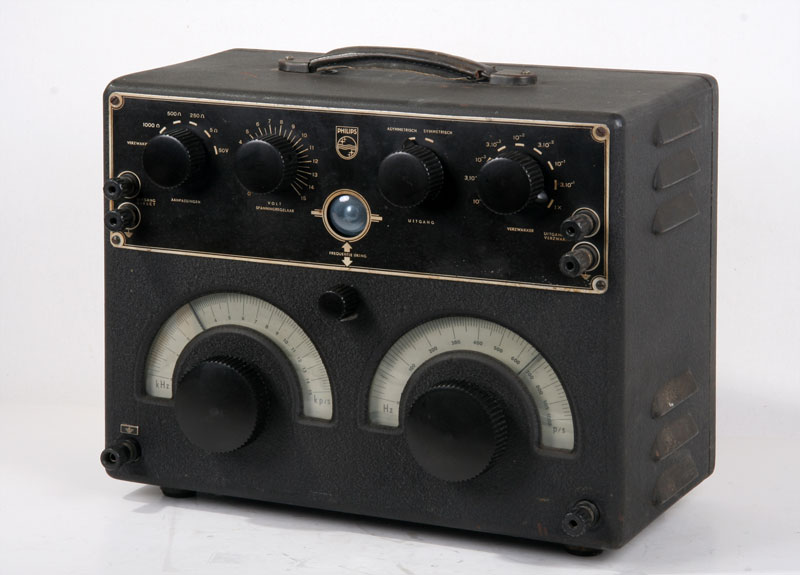

De GM 2307, een LF-signaalgenerator die volgens het zwevingsprincipe werkt. Dit is het type dat in 1947 op de markt kwam.
Pensioengerechtigd dus.
Het apparaat is redelijk zwaar (12 kg), maar er zit ook van alles in.

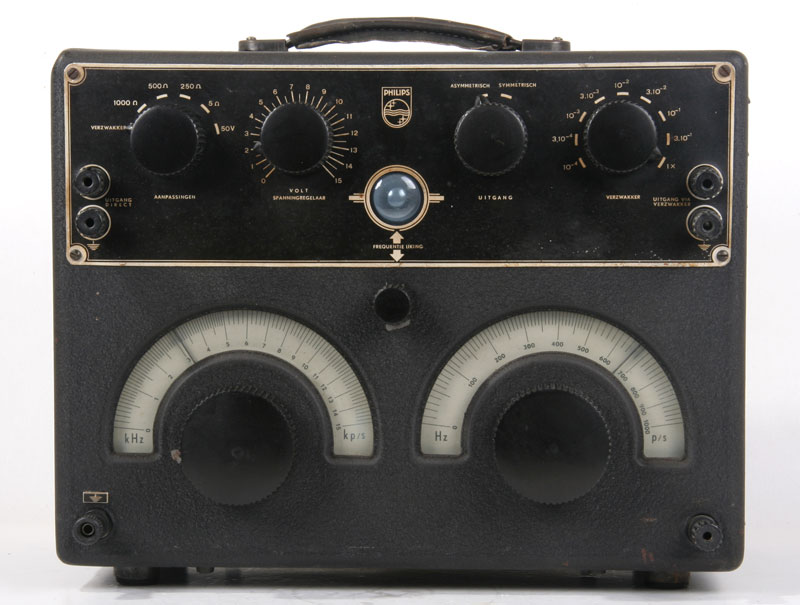

In tegenstelling tot het eerste type uit 1940, zijn de verzwakkerknoppen ed. aan de bovenzijde geplaatst en de frequentie-instelling aan de onderzijde.

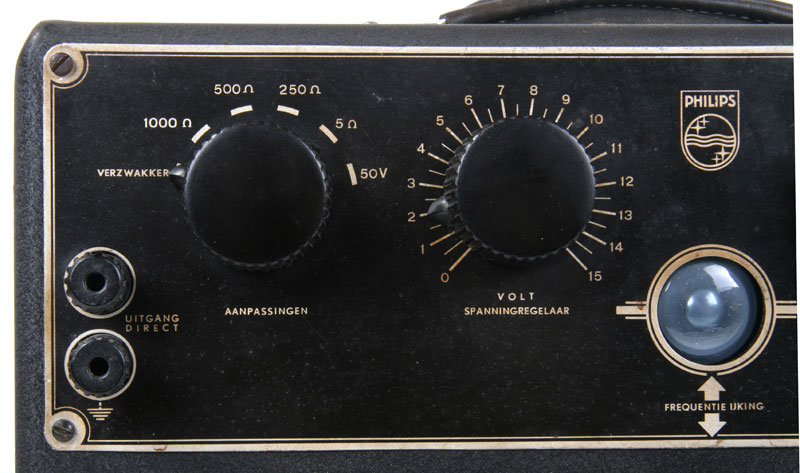

De aanpassingen en de spanningsregelaar. Het afstemoog moet heel langzaam of helemaal niet knipperen op de stand 0 van beide frequentieregelaars.
Is dat het geval, dan is de ijking juist en is de aanduiding van de frequentieschalen redelijk nauwkeurig.

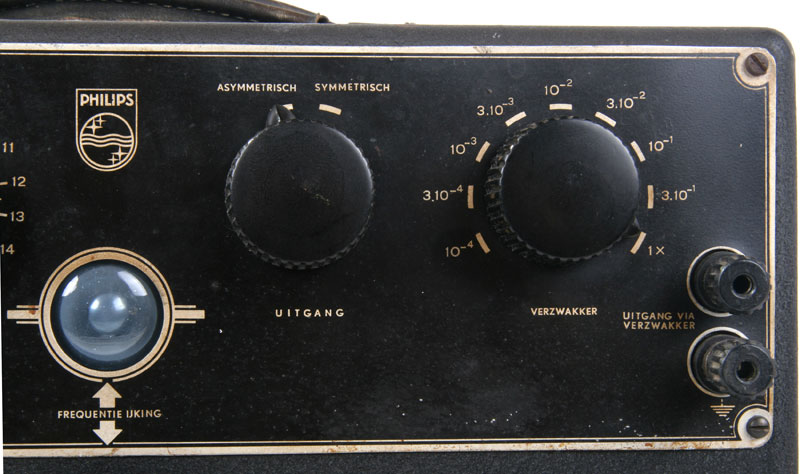

Aan de rechter kant de symmetrie-schakelaar en de stappen-verzwakker met bijbehorende uitgang.

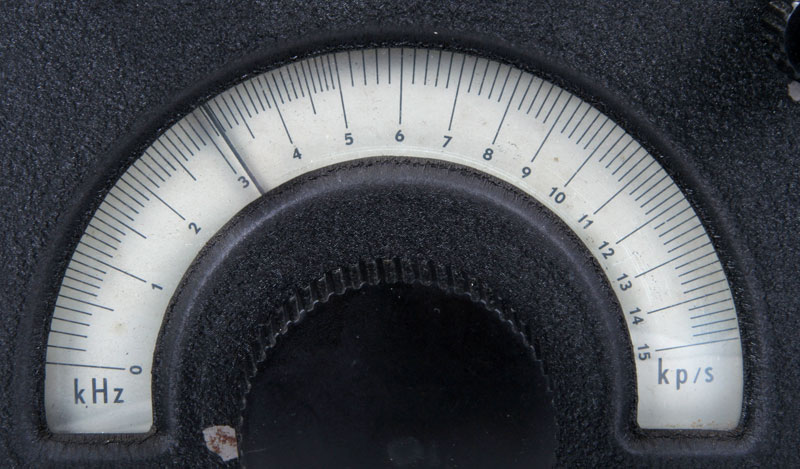

De kHz / kiloperiodes/seconde, dat is nog eens wat anders dan Hz. of kc. Het staat, voor mijn gevoel, veel mooier.

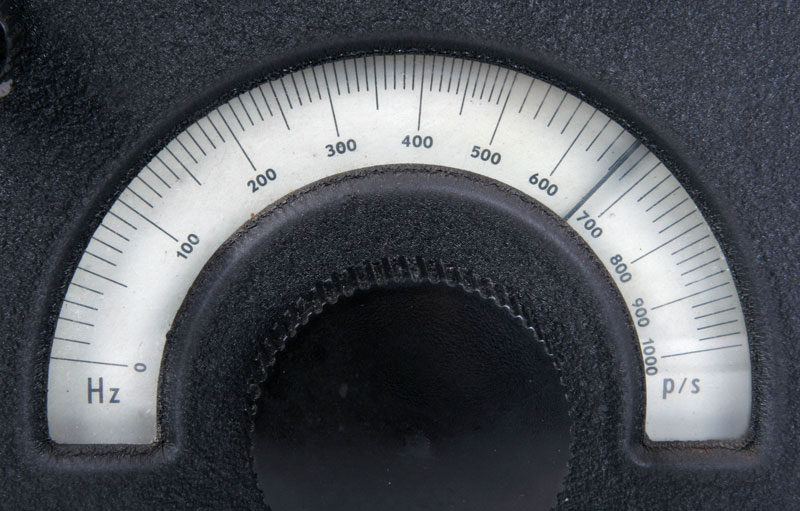

Rechts natuurlijk de Hz. / periodes/seconde-instelling.
De globale gegevens van het instrument ( De details staan in de bijgevoegde pdf-documenten, zie onder aan de pagina)
Afmetingen: Breedte 34 cm, hoogte 25,5 cm en lengte (met knoppen) 20 cm.
Gewicht: ca. 12 kg
Verbruik: ca. 40 Watt
Frequentiebereik: 30 --- 16000 perioden/sec.
Nauwkeurigheid : 1% tusschen 200 en 16000 Hz. en 2 Hz afwijking tussen 30 en 200 Hz.
Buizenbezetting en functies:
| Type | Functie |
| ECH3 | Triode-Hexode |
| EF6 | Penthode |
| EFM1 | Penthode-kathodestraal-indicator |
| EL3 | Penthode |
| EZ2 | Gelijkrichter |
| 150A1 | Neon stabilisatiebuis |

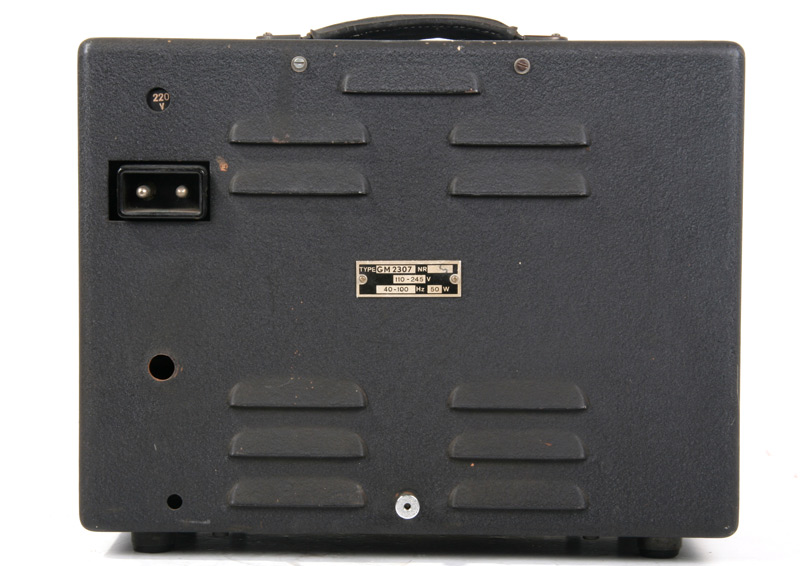

Achteraanzicht met de beroemde apparatenstekker en het aardingsschroefje.

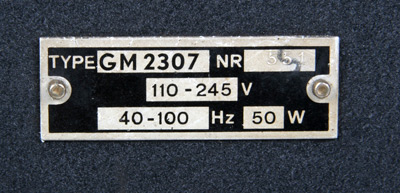

Het typeplaatje.

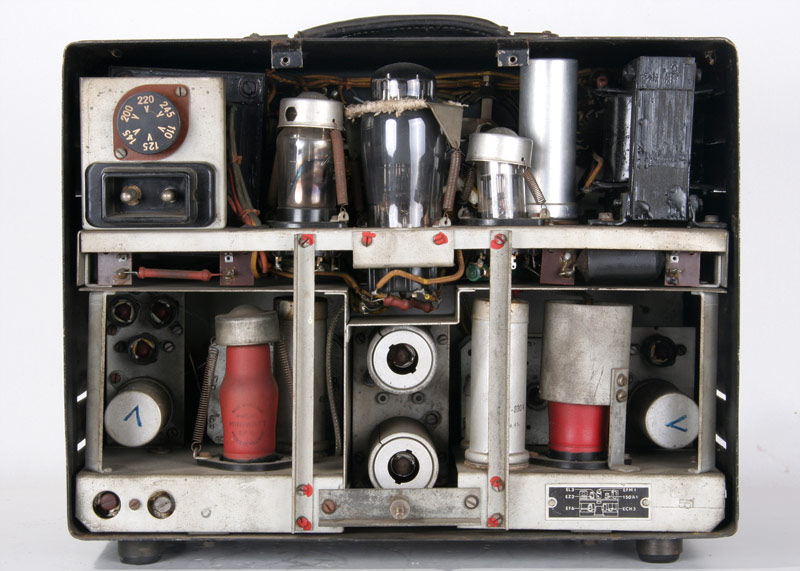

Met verwijderde achterplaat.
Op de bovenste etage zijn de gelijkrichter, de eindbuis en de stabilisator gehuisvest. Verstandig, omdat hier de warmte producerende elementen staan, de warmte naar boven gaat en zodoende de onderliggende frequentiebepalende componenten nauwelijks beïnvloedt. Dat heb ik wel eens anders gezien, van een gerenommeerde meetinstrumenten firma...
Een stapje en veel schroefjes verder:

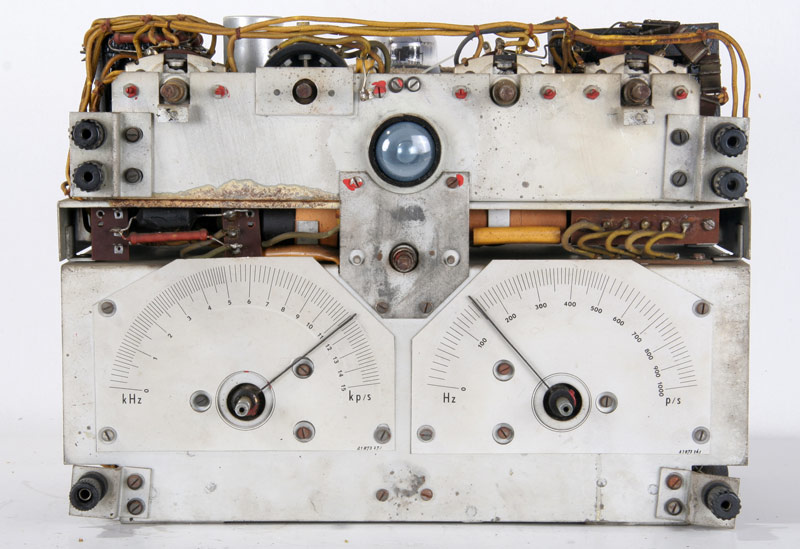

De voorkant met de beide afstemschalen en de rest van de bediening. De draden zijn volledig verspocht, maar als je ze niet aanraakt blijft alles op zijn plaats en werkt het apparaat nog steeds.

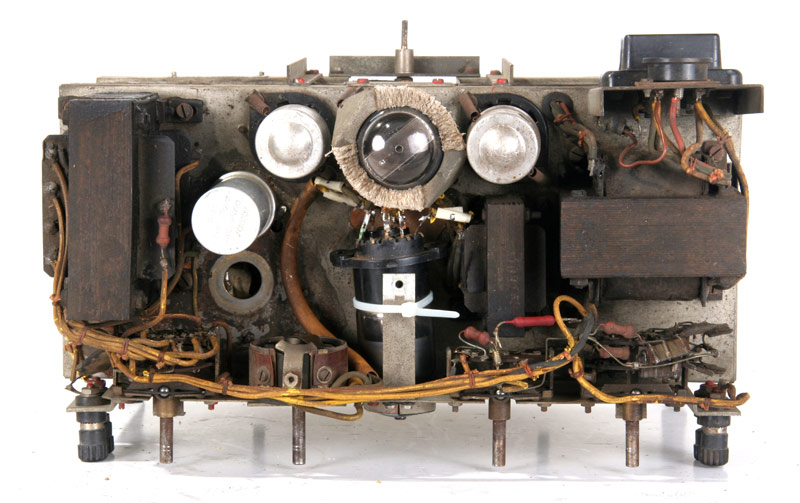

De bovenkant met twee vrij zware trafo's, de EFM1 is niet volgens de Philips-voorschriften bevestigd, maar met een nylon bundelbandje.

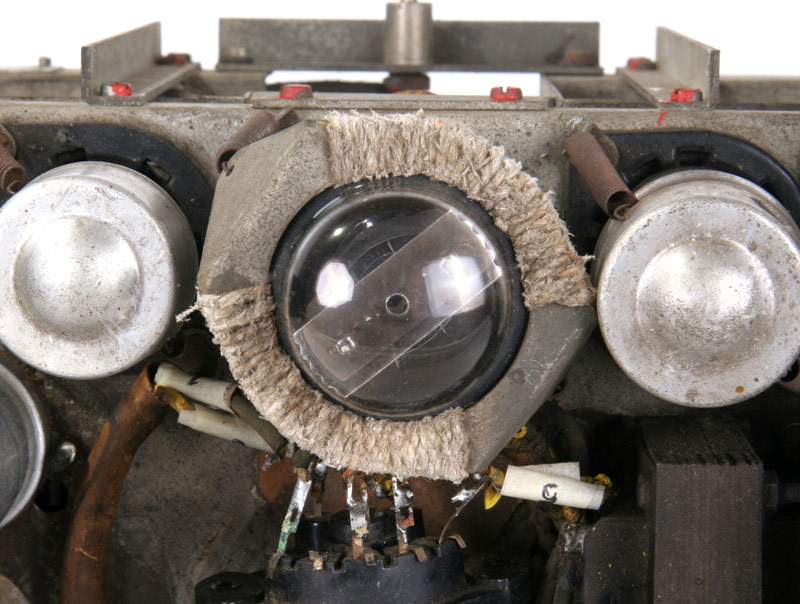

Iets minder prettig, de met asbestvezel geklemde EL3. Kastje maar snel weer dicht schroeven.

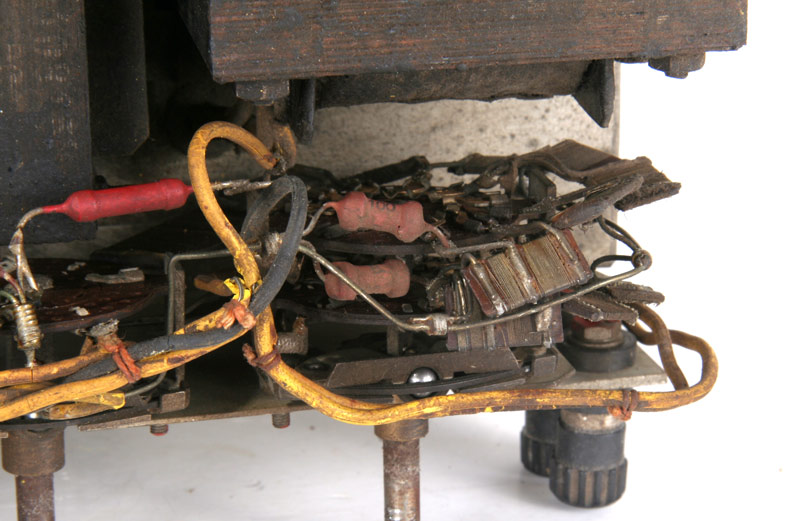

De stappenverzwakker.

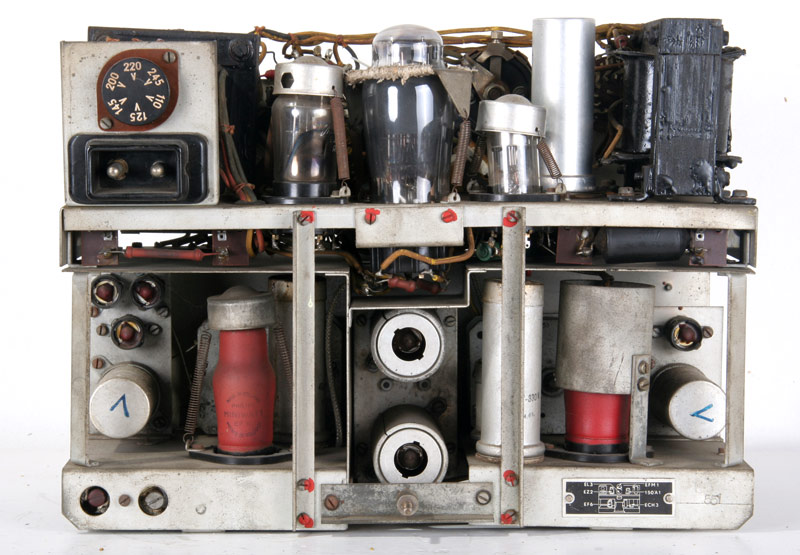

Achteraanzicht zonder kast.

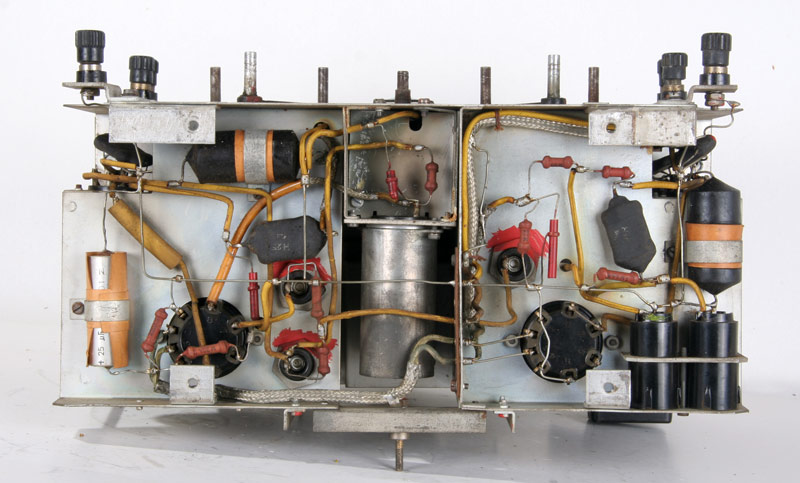

De onderkant van het toestel, de afstemcondensatoren zijn ergens verstopt, ik heb ze niet kunnen ontdekken.

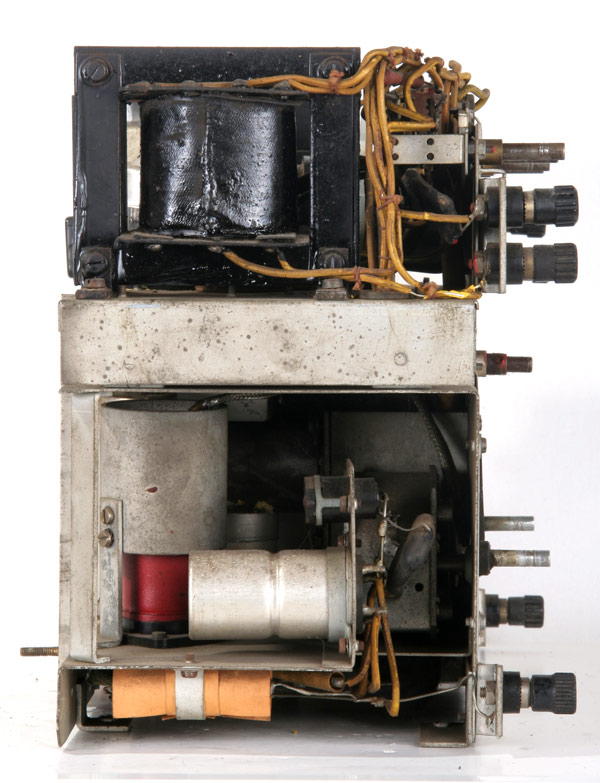

De linker zijkant.

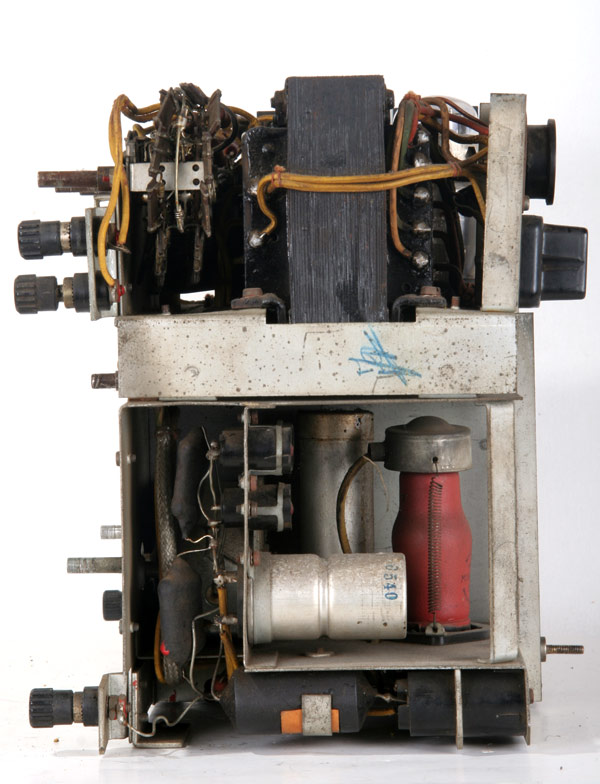

En de rechter zijkant.
Het toestel is uitgerust met de beruchte teerknollen of wel condensatoren die in een teerlaag zitten en eigenlijk altijd defect zijn.
Dan zijn hier weer, dankzij de BAMA database, de benodigde documenten:
--
