Handdynamo Type 7424

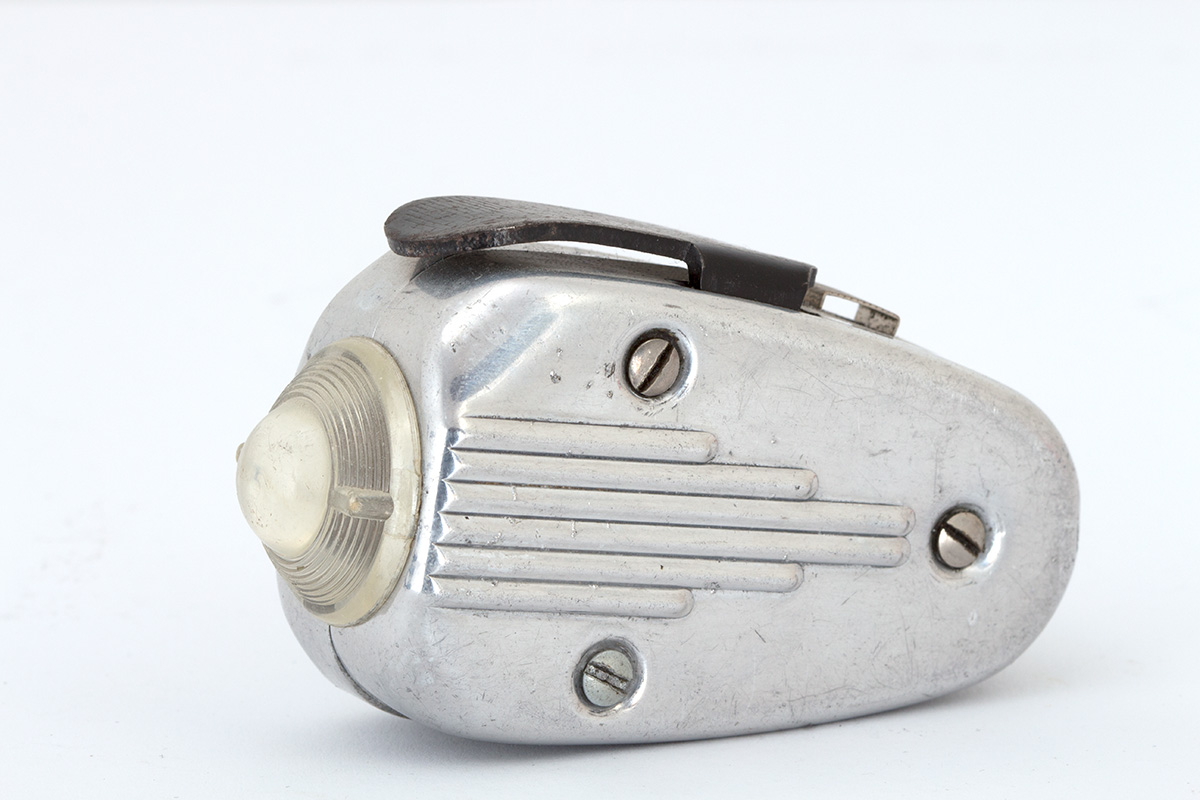

De handdynamo Type 7424 en 7426.

Gedurende de tweede wereldoorlog, toen veel zaken schaars of helemaal niet verkrijgbaar waren, zoals batterijen, ontwikkelde Philips een zaklantaarn die niet op batterijen werkte, maar van energie voorzien werd door middel van een kleine handgenerator.

De spanning was 2,0 Volt bij 100 mA. Genoeg om een lampje van 2,5 Volt te laten gloeien en met behulp van een lens, een gericht vlekje licht ergens op te laten vallen.

Het apparaat werd oorspronkelijk van aluminium gemaakt. Door gebrek aan voorgenoemd materiaal werd overge- gaan op messing en toen dat ook niet meer te krijgen was, werd zink gebruikt.

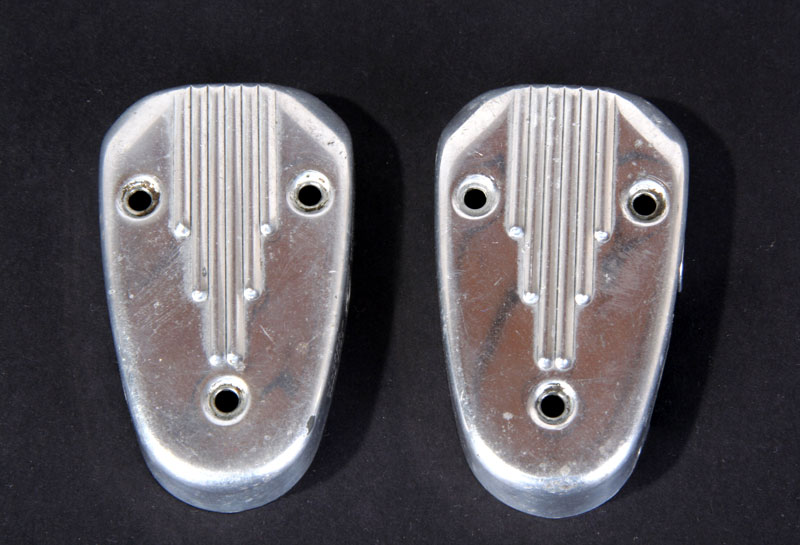

Hierboven de beide helften van het huis.

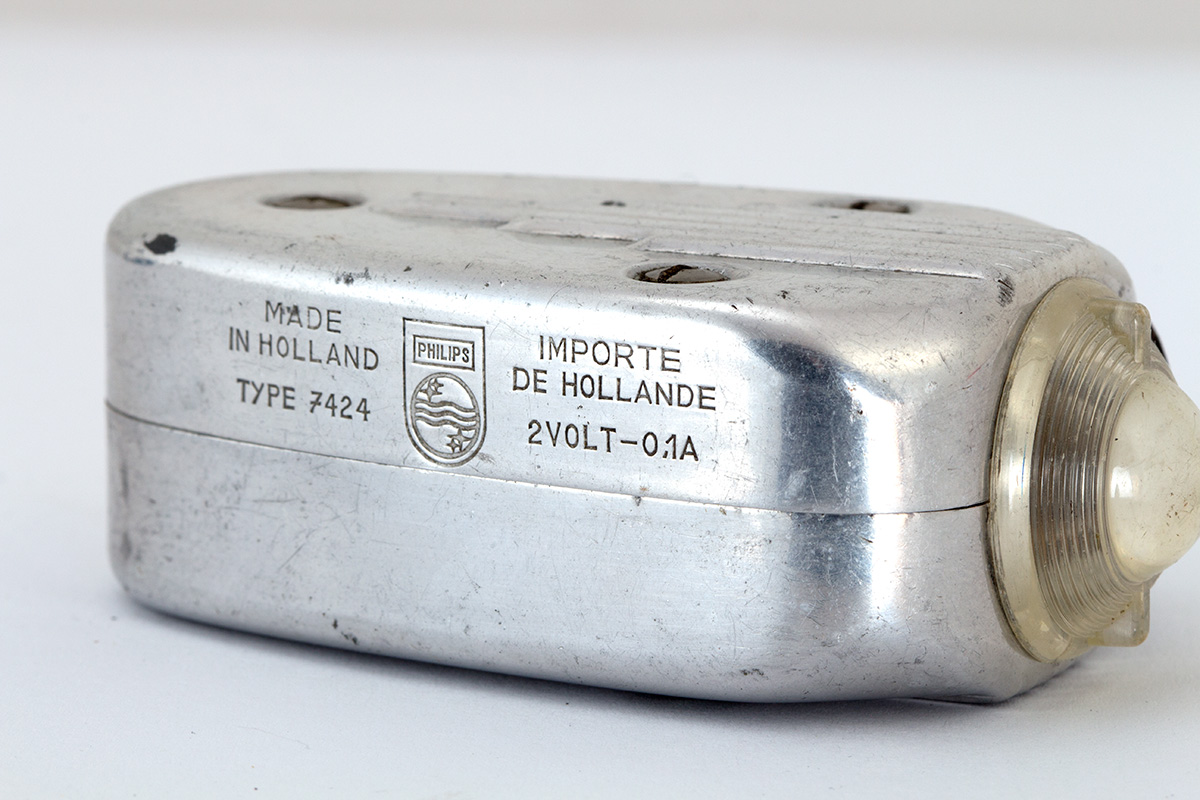

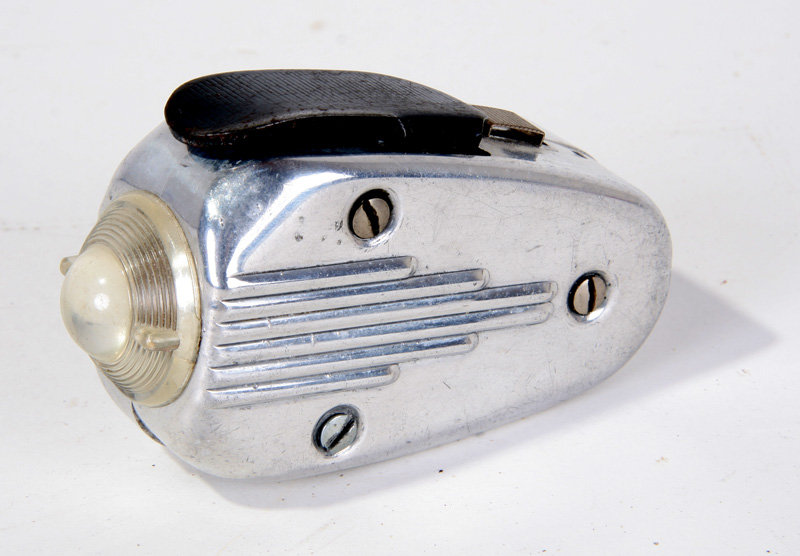

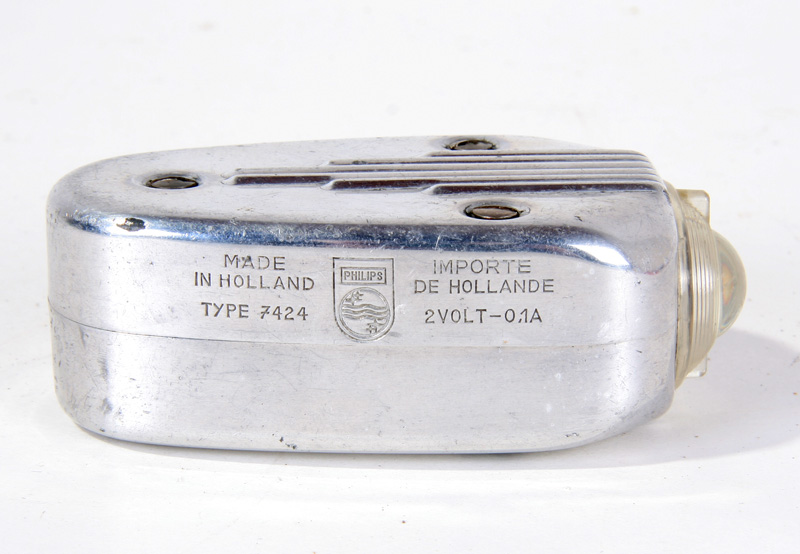

Dit is een 7424.

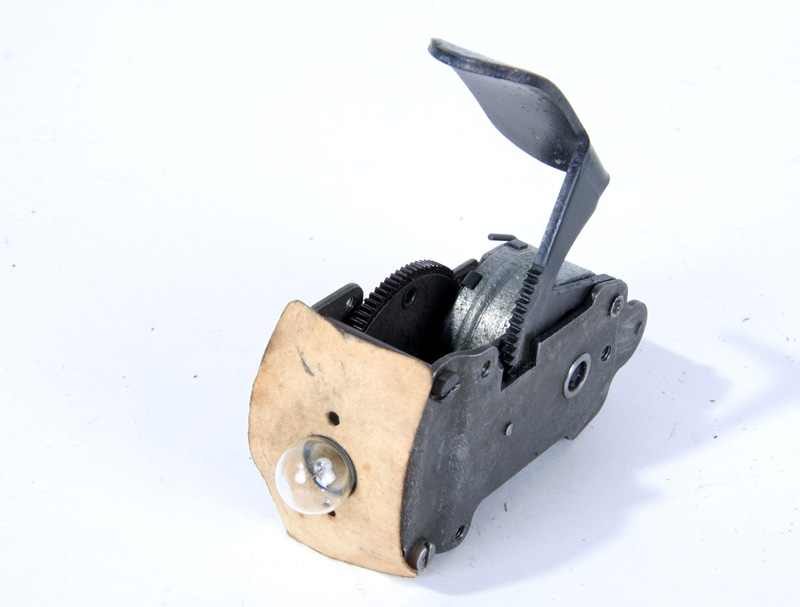

De tandwielen en en de roterende magneet binnen in de stator( Net achter het tandwiel)

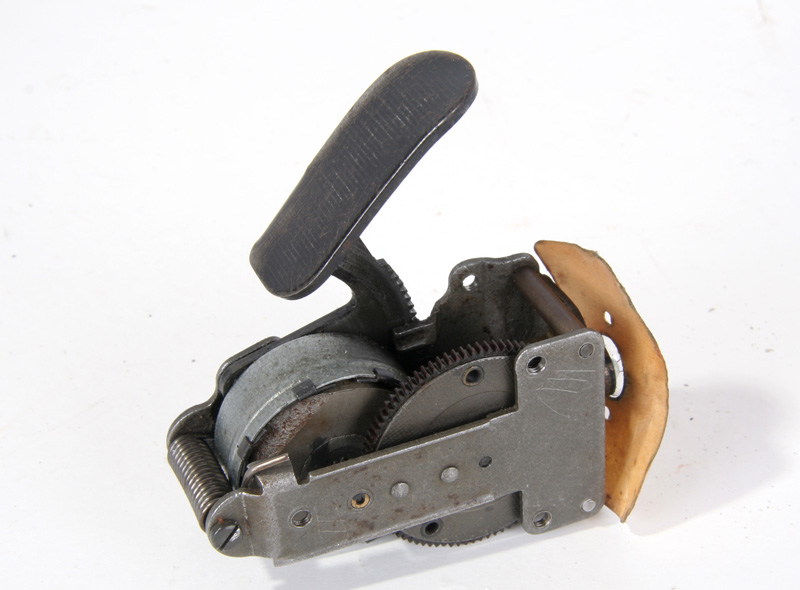

Hier is de vierpolige stator van de dynamo te zien.

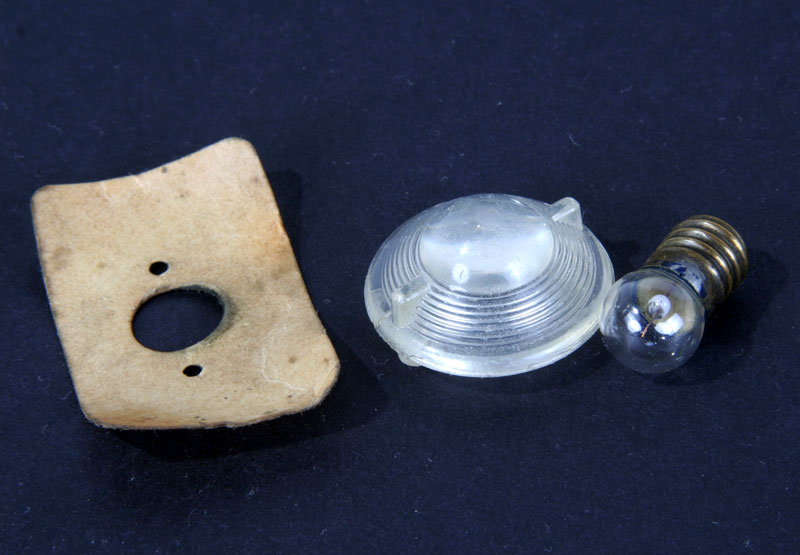

De voorzijde met het lampje.

>

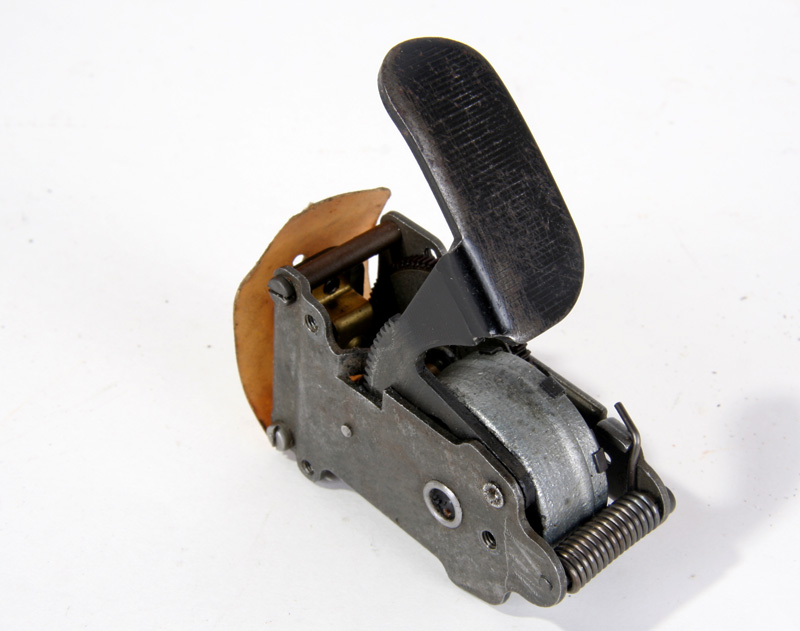

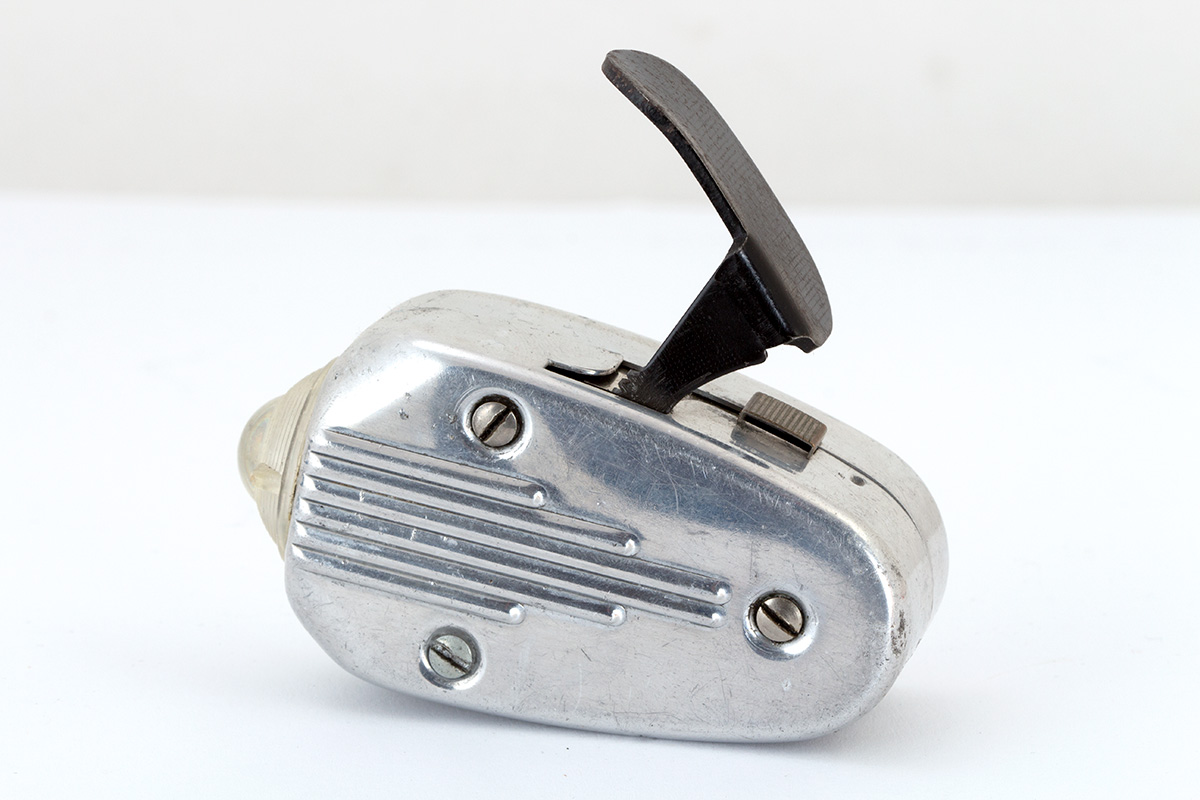

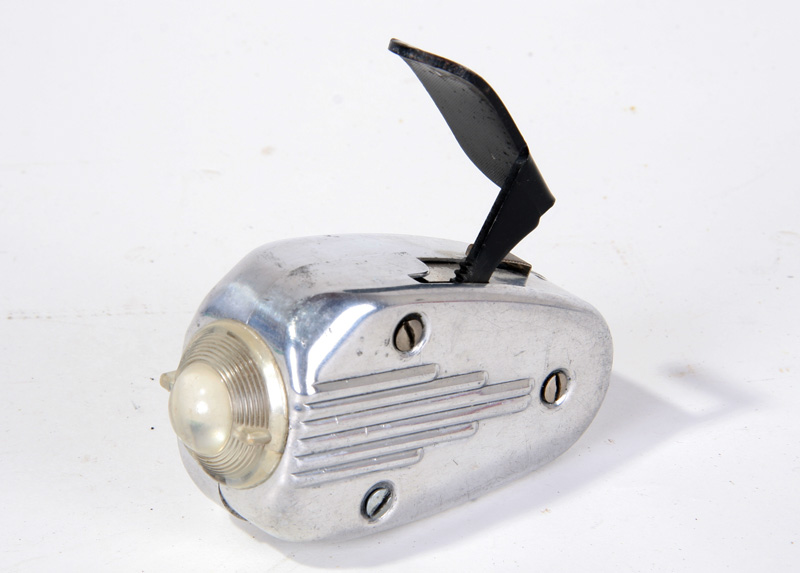

De knijpkat met ontgrendelde bediening.

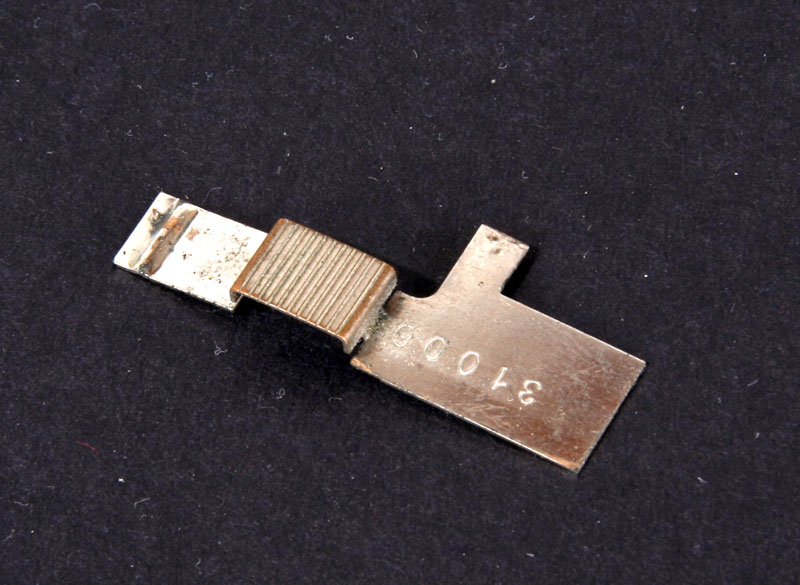

Het vergrendelingsschuifje.

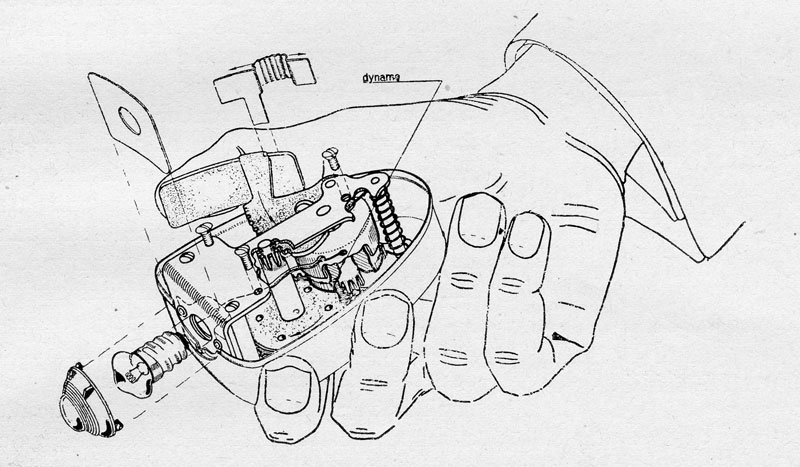

Illustratie uit het boek "Radiotechniek"van P.J.J. Diks, 1941

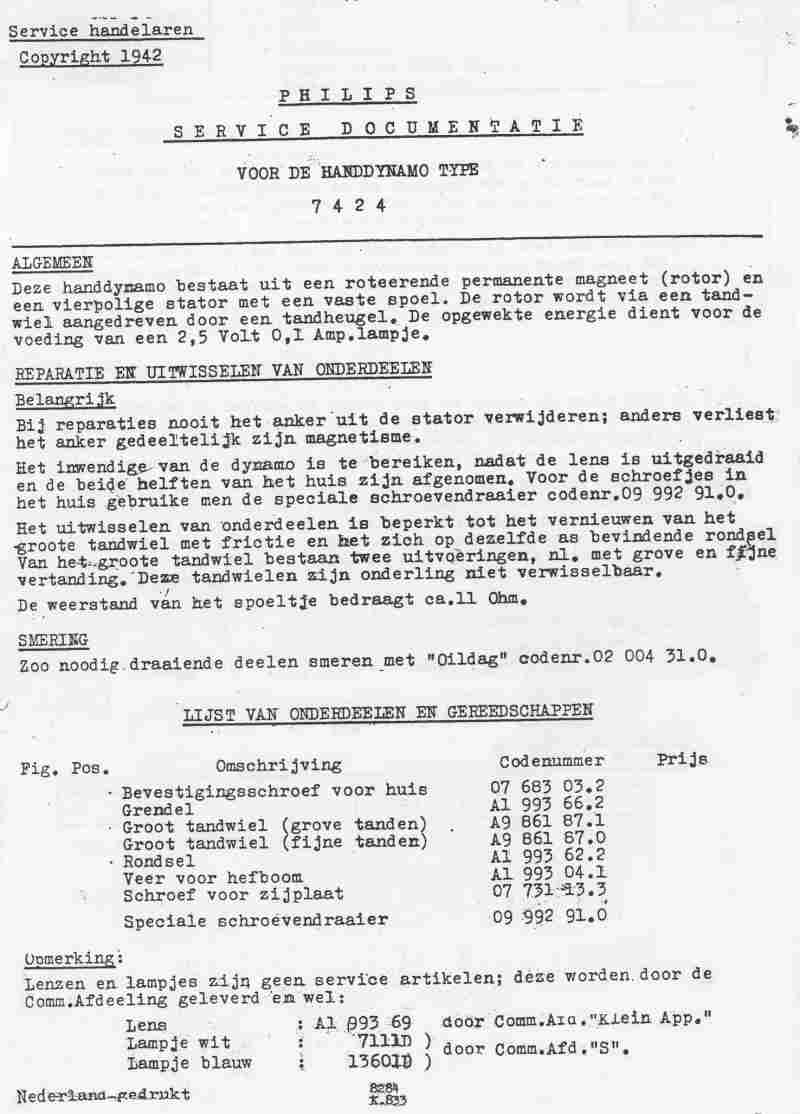

Dit is het service-document van 1942.
