Amroh leverde een ontzettend aantal verschillende voedingstrafo's, uitgangstrafo's en smoorspoelen.
Deze pagina toont de verzameling voedingstransformatoren die ik bezit en waar dat kan wordt de bijbehorende documentatie getoond.
Voedingsstransformator P141 NN.
Voedingsstransformator PC55/75.
Voedingstrafo P120B.
Primair : 0 - 127 - 220 V
Secundair : 260-0-260 60 mA
0 - 2 - 4 - 6,3 V 3 A
0 - 4 - 5 V 1 A
Cat. no. 36.120.00

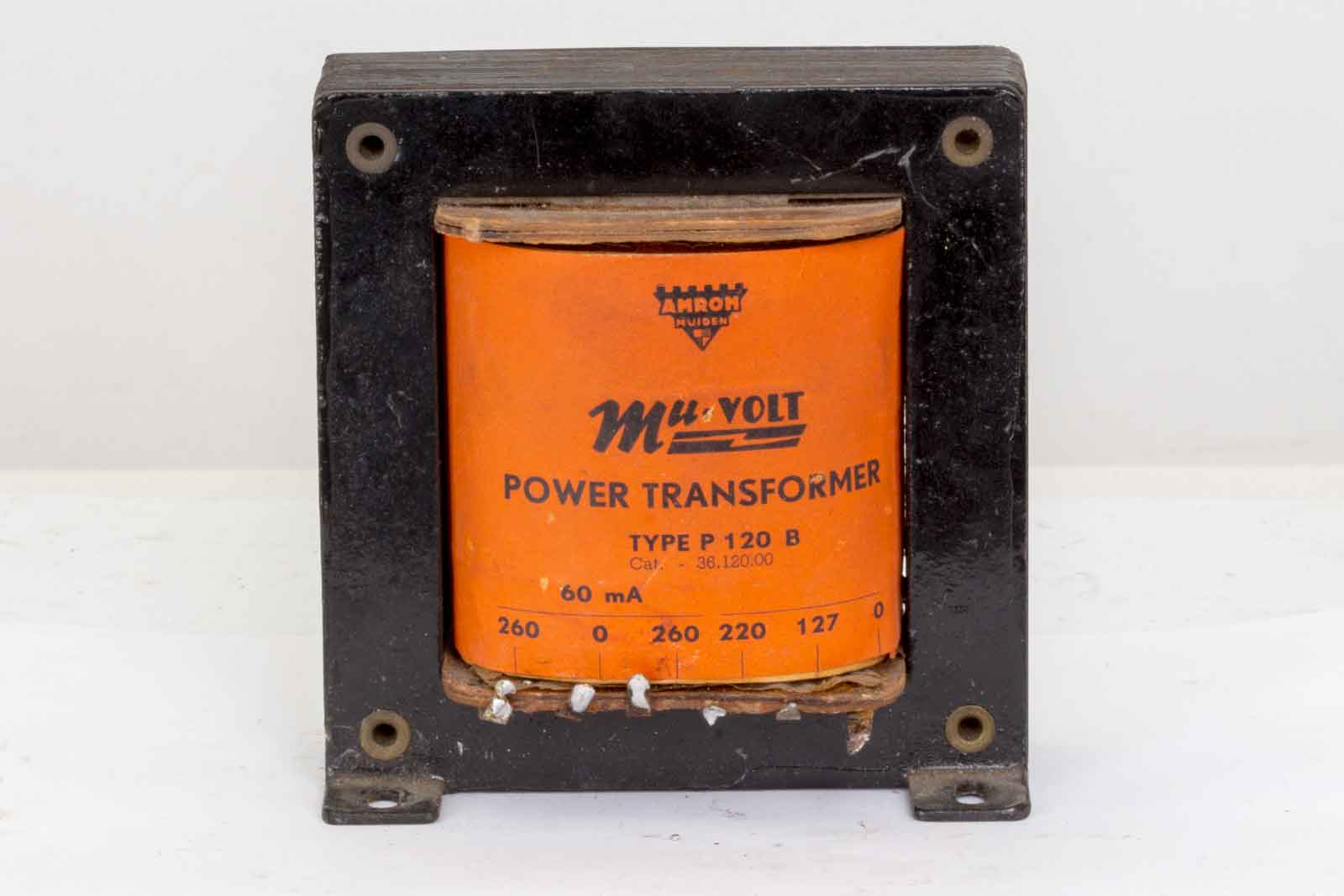

Primair.

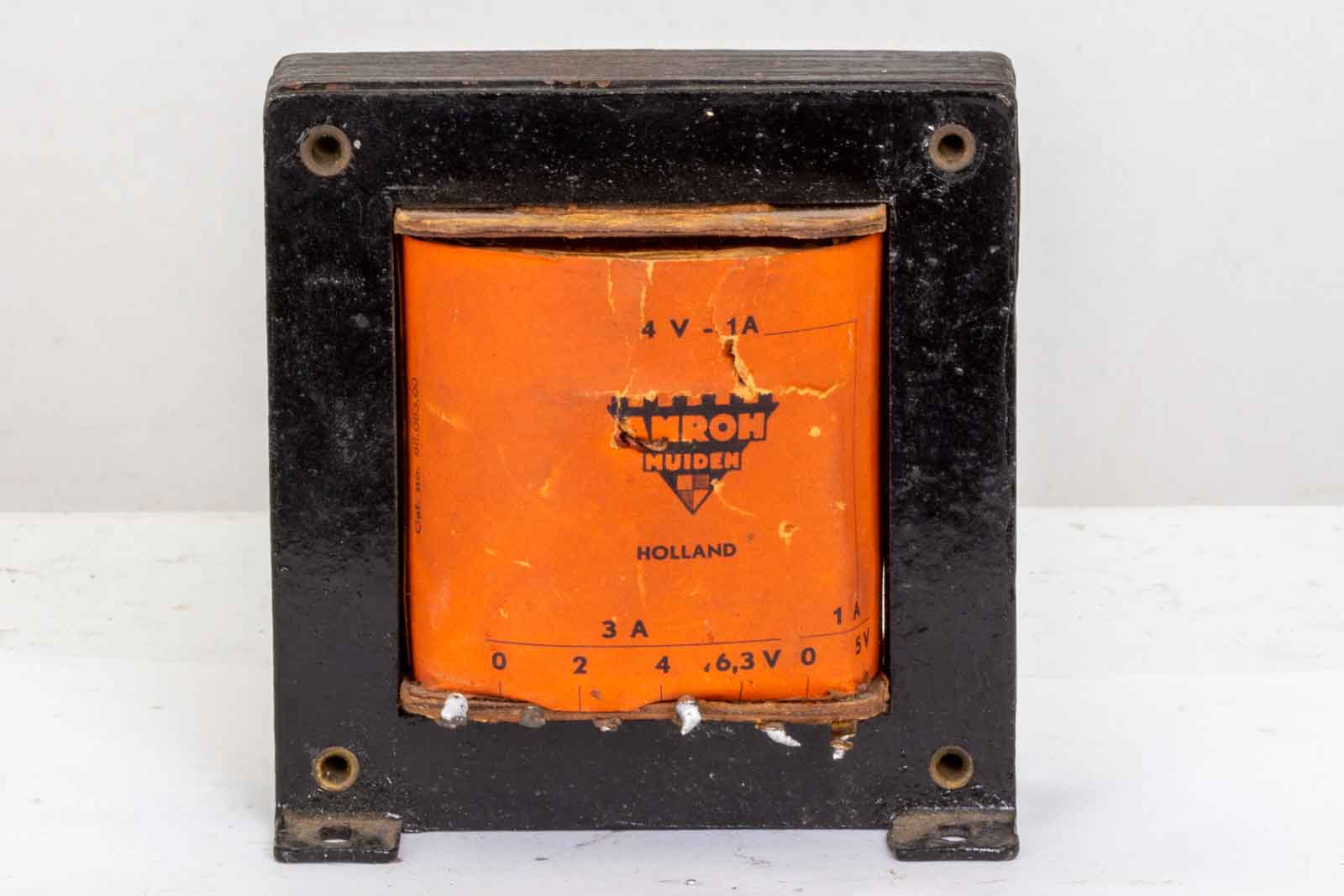

Secundair. De aansluitgegevens.
Terug naar begin van de pagina.

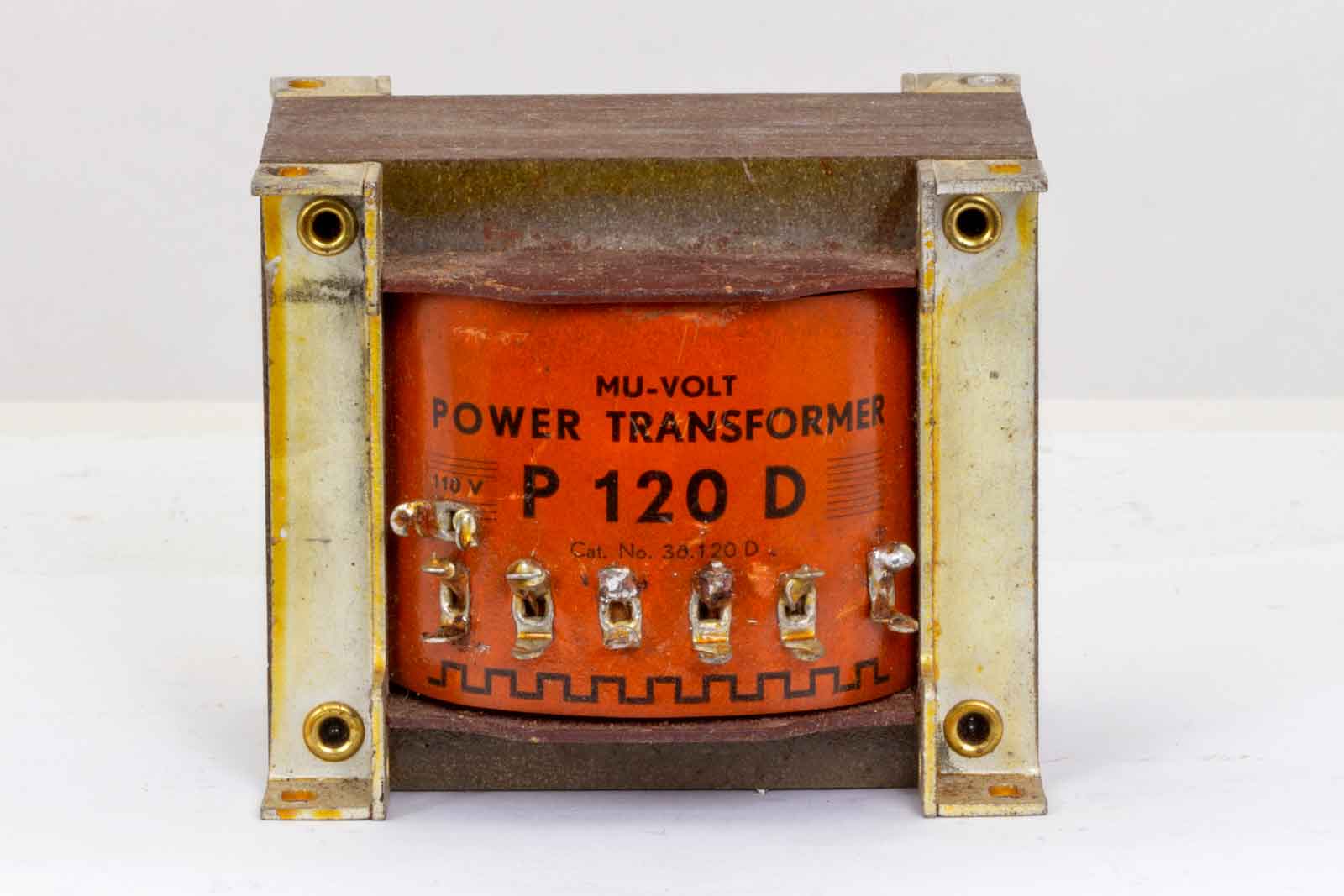

Voedingstrafo P120D.
Primair : 0 - 110 - 127 - 220 V
Secundair : 270-0-270 60 mA
0 - 4 - 6,3 V 3 A
0 - 4 - 5 V 1 A
Cat. no. 36.120D

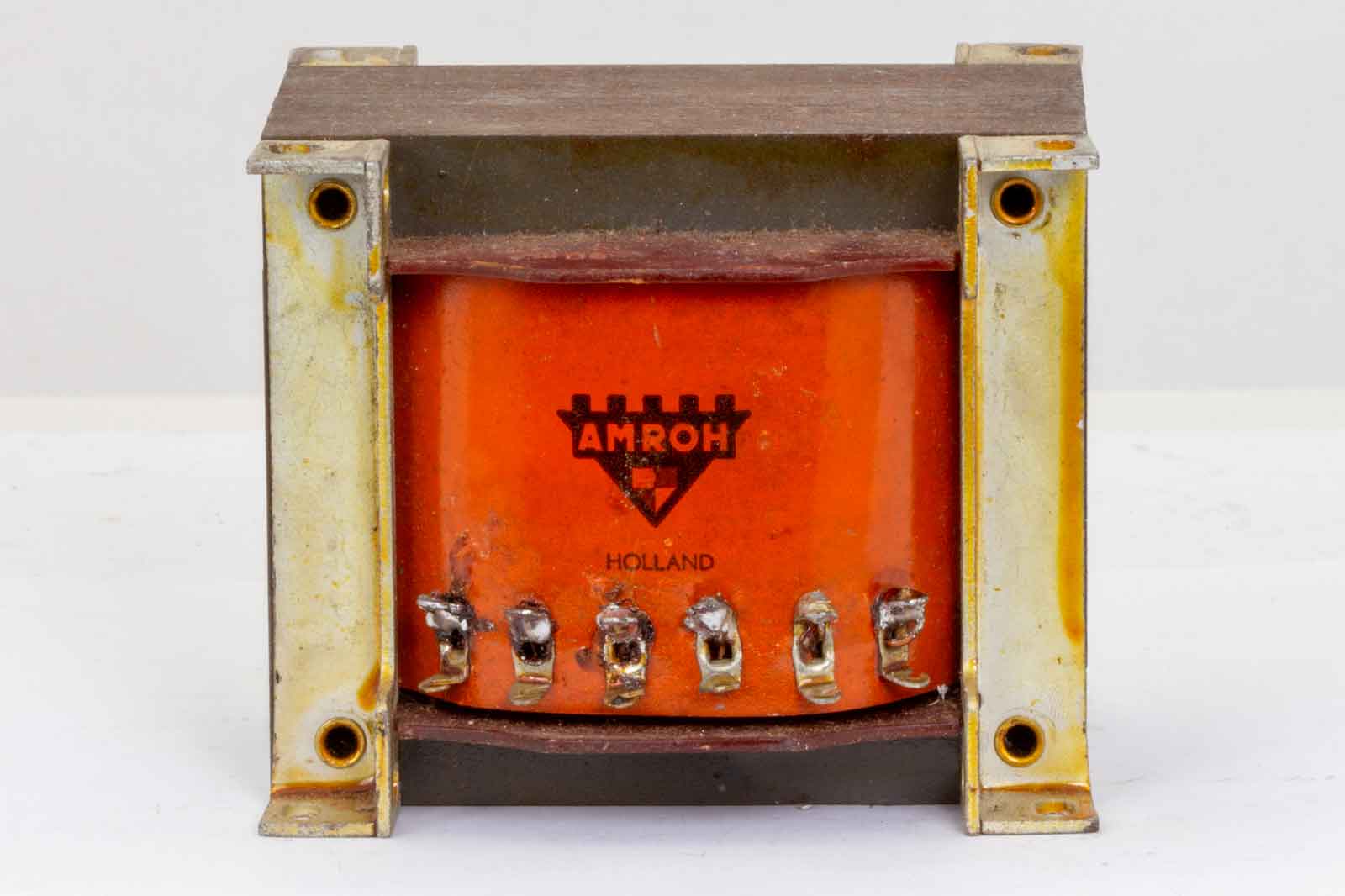

Primair.
Secundair.

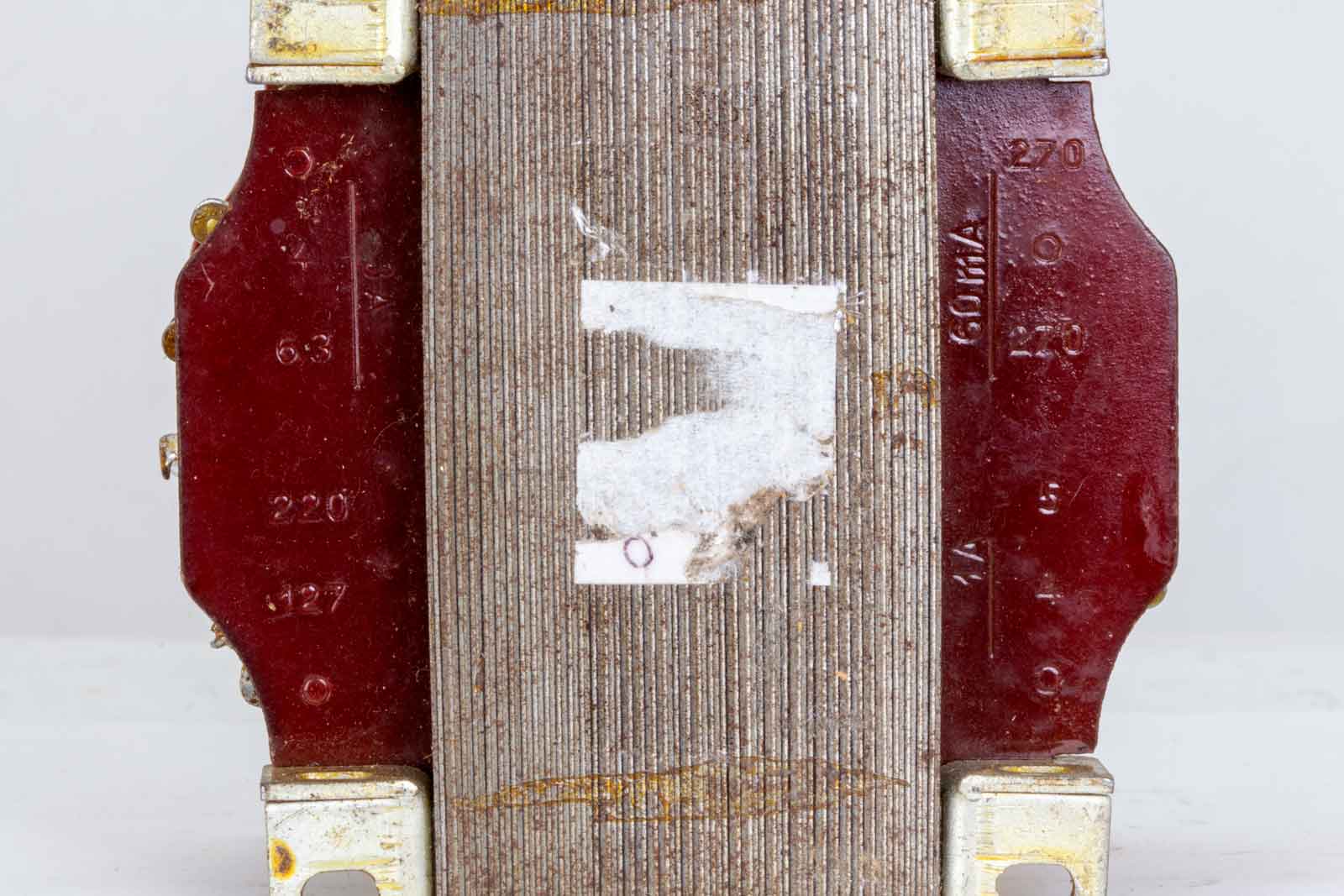

De aansluitgegevens.
Terug naar begin van de pagina.
Voedingsstransformator P141 NN.
Primair.: 110 en 220 Volt,
Secundair:
280 - 0 - 280 Volt 100 mA,
0 - 4 - 5 Volt 2 A
0 - 6,3 Volt 3,5 A.
Cat. no. 36.224

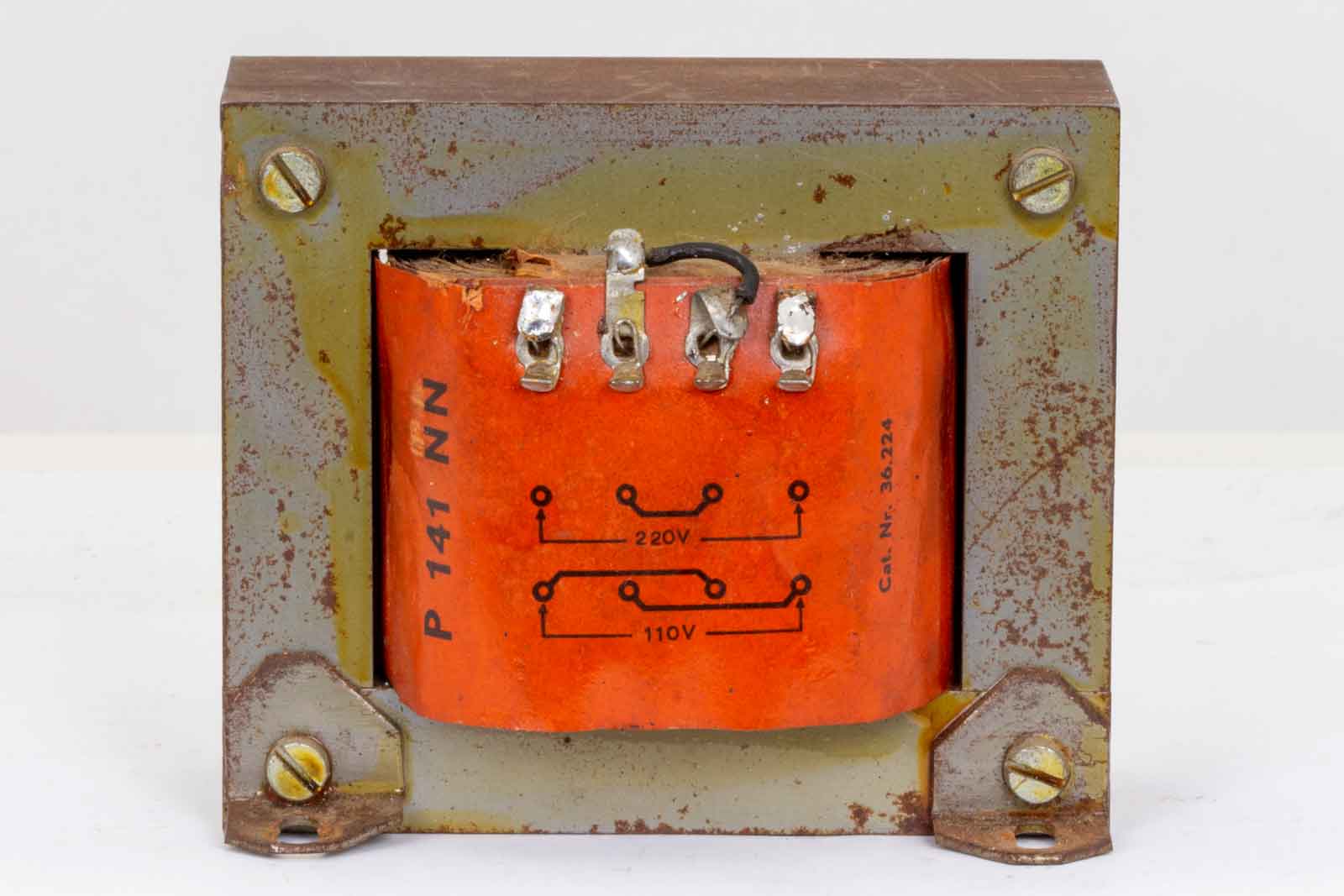

De primaire kant.

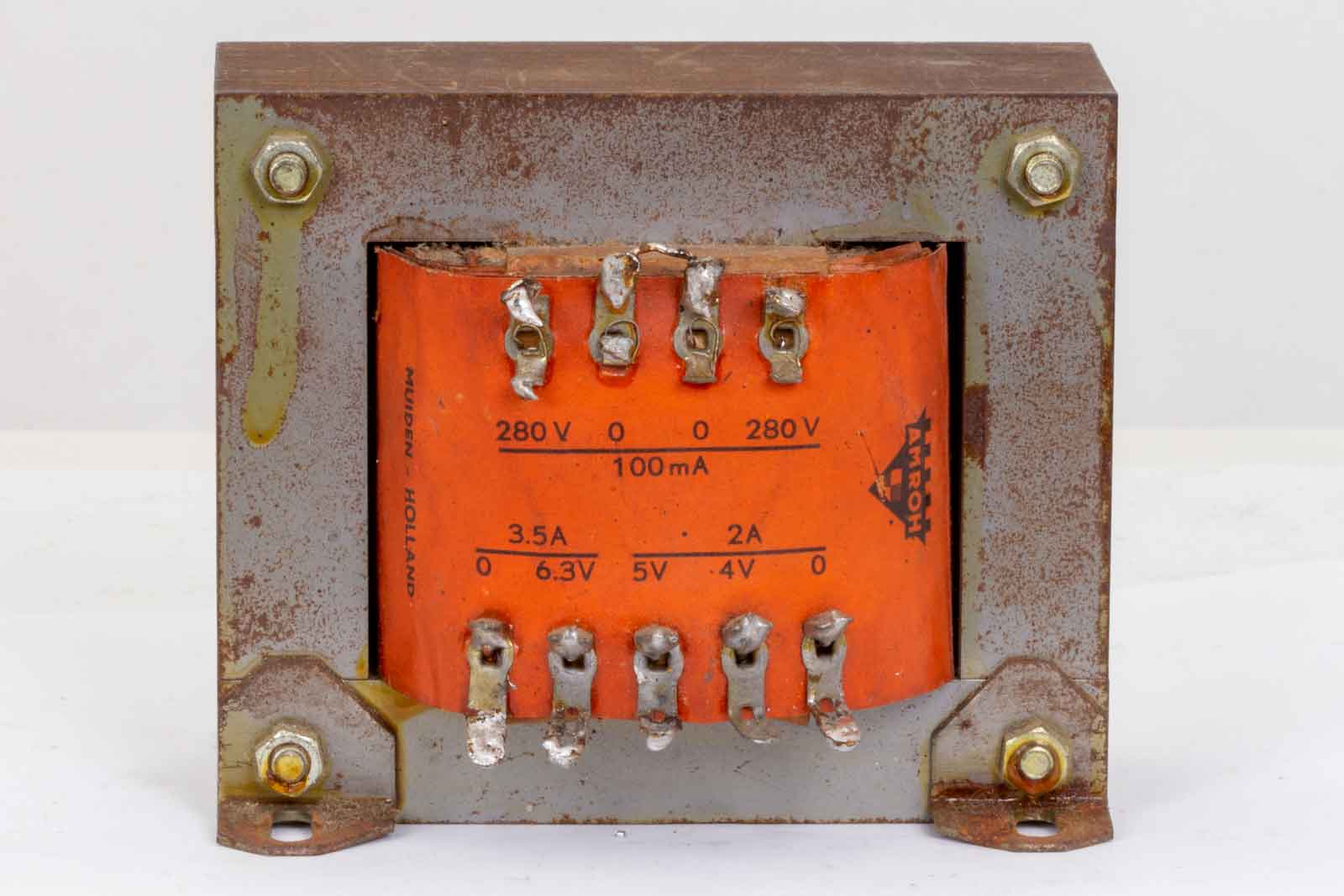

En de secundaire kant.
Terug naar begin van de pagina.
Voedingsstransformator P54
Primair.: 127 en 220 Volt,
Secundair:
230 - 0 - 230 Volt 10 mA,
0 - 4 - 5 Volt 2 A
0 - 4 - 6,3 Volt 2 A.

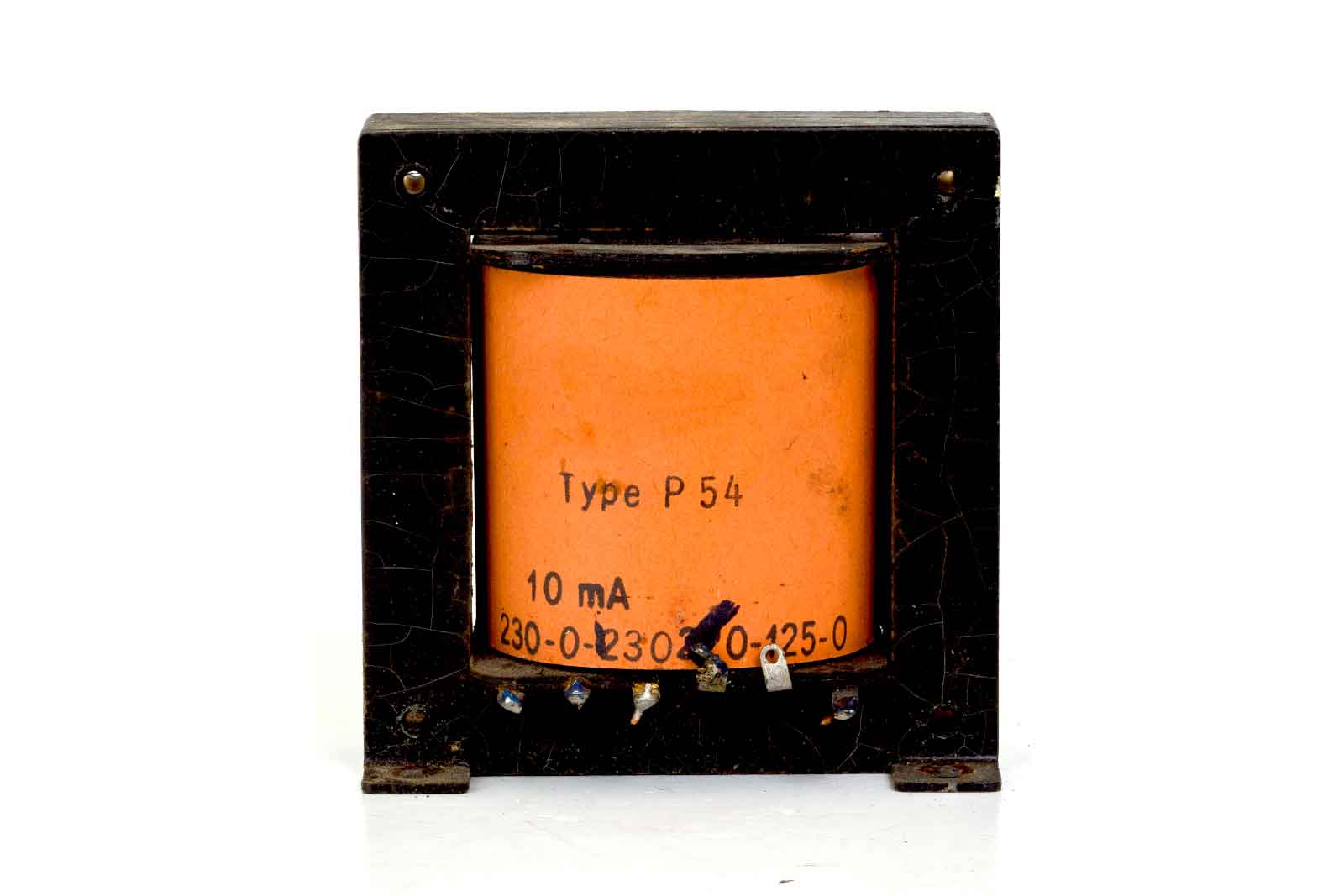

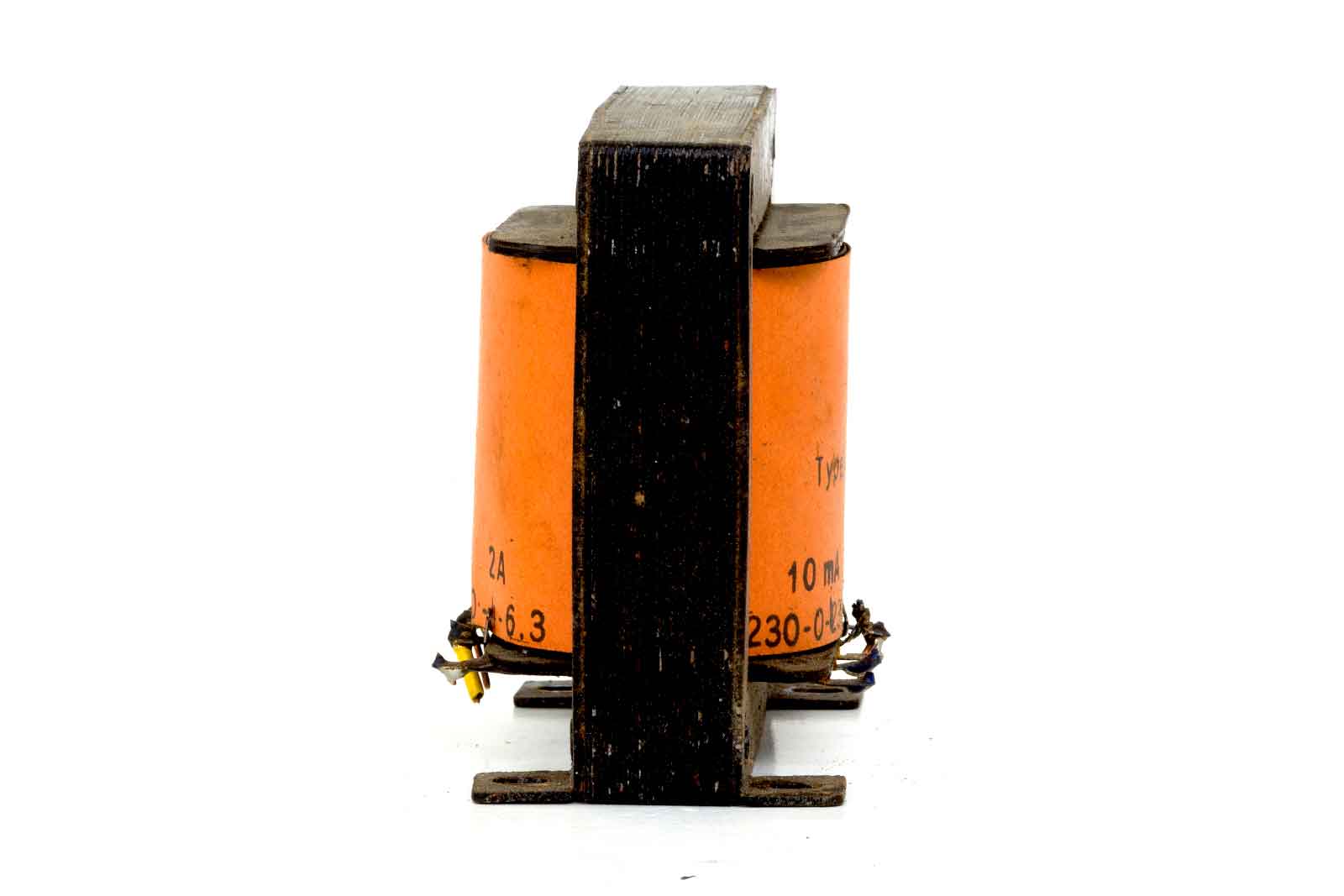

De kant met de netspanningsaansluitingen 0-125-220 Volt. De secundaire met 2 x 230 V bij max 10 mA. Geen krachtpatser.....
Het blikpakket zou wel wat meer kunnen verdragen

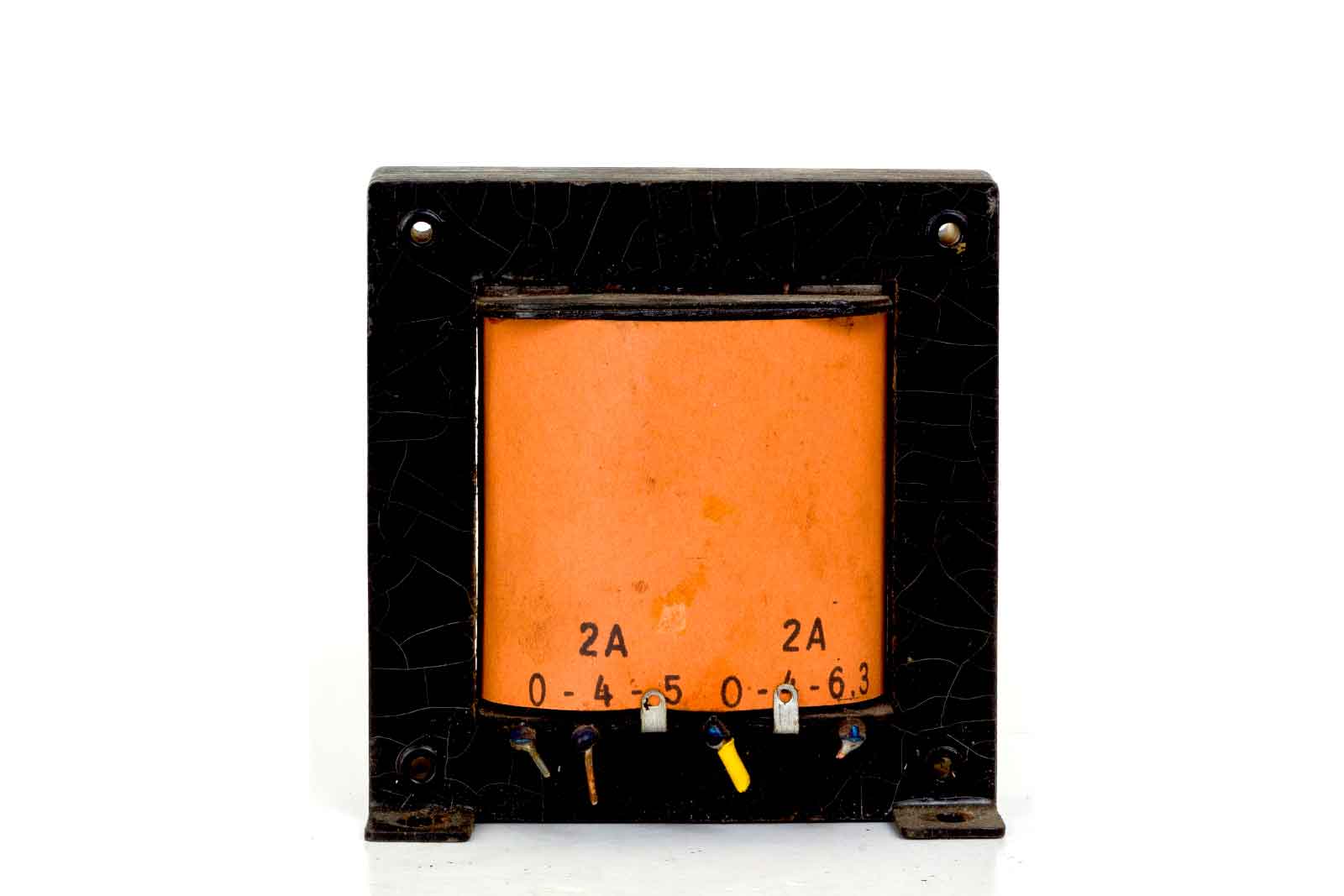

De gloeispanningskant, 0-4-5 Volt bij 2 A voor de gelijkrichtbuis en 0-4-6,3 V bij 2 A voor de rest van de te voeden buizen. Alles bij elkaar ca 25 VA
Terug naar begin van de pagina.
Voedingsstransformator PC55/75
Primair.: 110/127 en 220 Volt,
Secundair:
240 Volt 55/75 mA,
6,3 Volt 2 A.

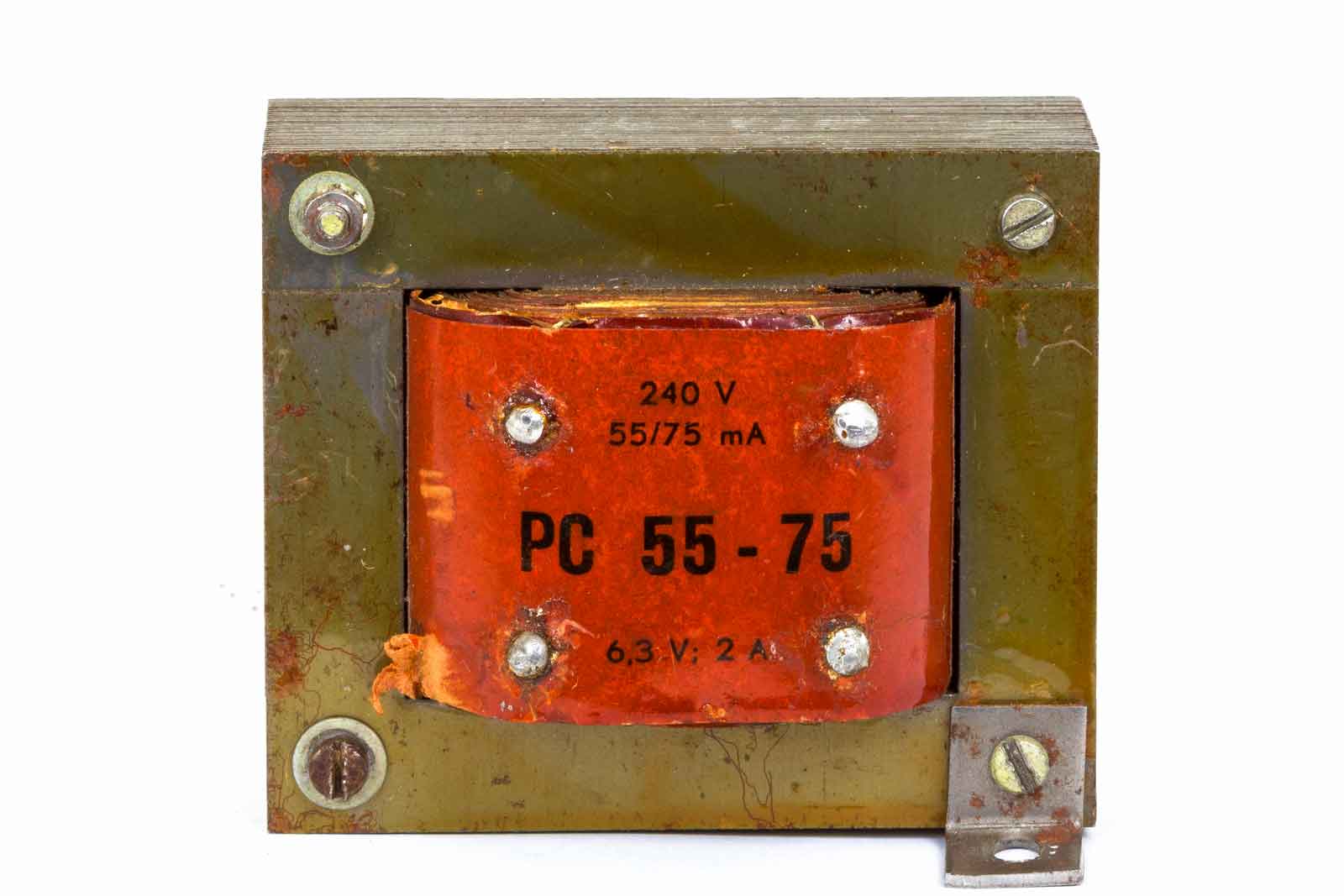

De secundaire kant.

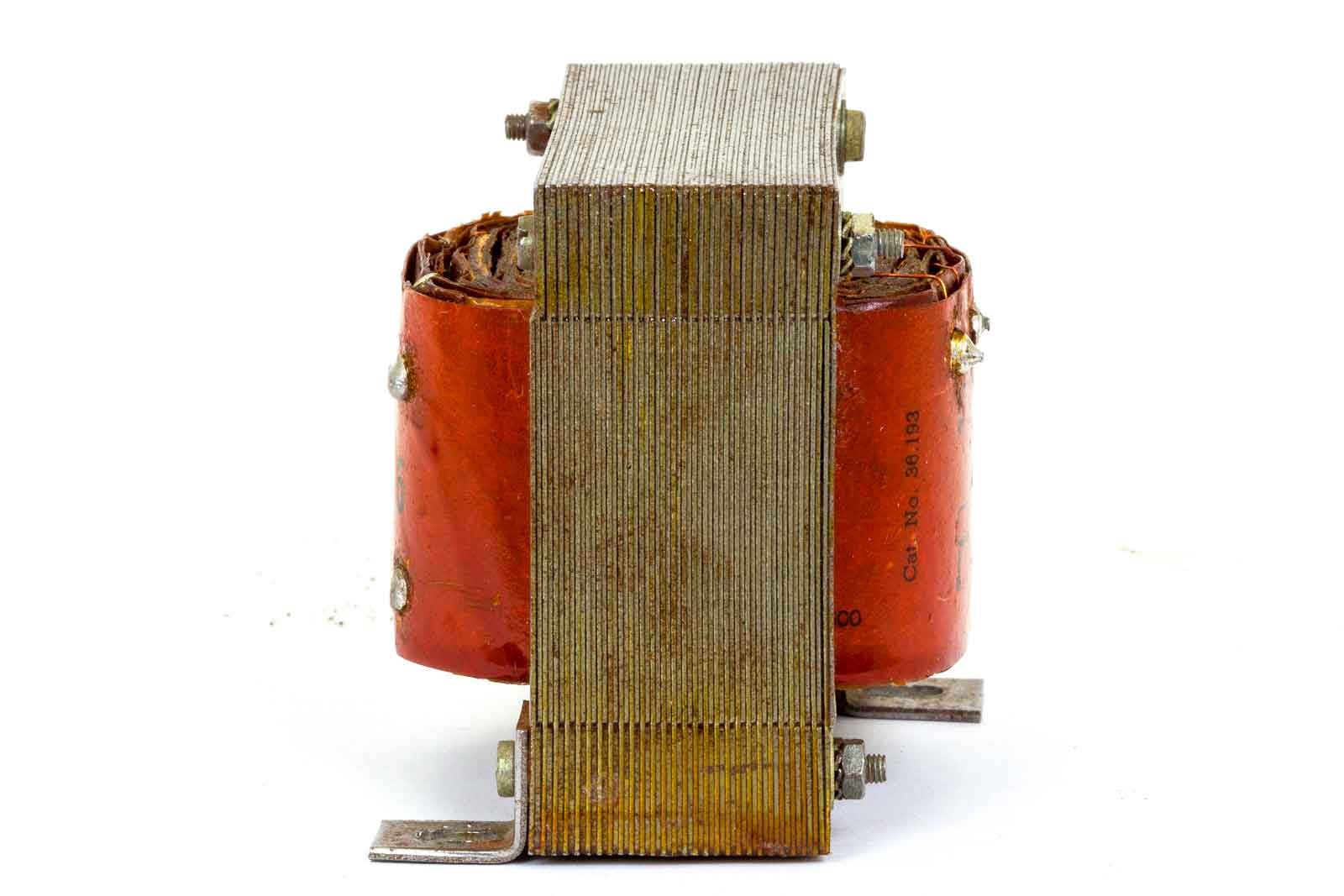

Blikpakket van 28 mm.

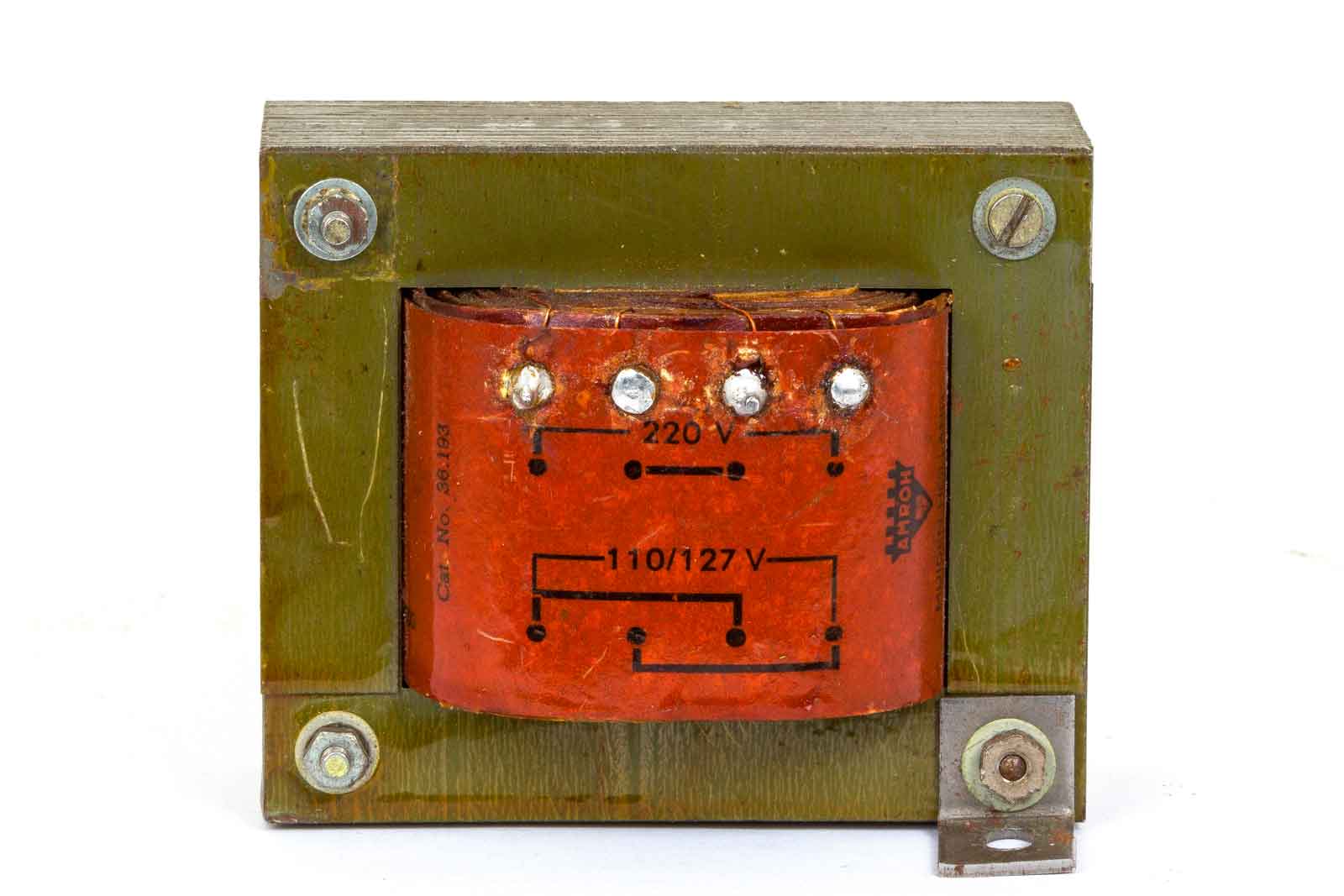

De primaire kant met de aansluitmogelijkheden.
Deze trafo is geschikt voor de meer moderne toepassingen. Geen gelijkrichtbuis, maar een brugcel en ook maar één gloeispanning van 6,3 Volt
Terug naar begin van de pagina.
