Amroh leverde een ontzettend aantal verschillende voedingstrafo's, uitgangstrafo's en smoorspoelen.
Deze pagina toont de verzameling uitgangstransformatoren die ik bezit en waar dat kan wordt de bijbehorende documentatie getoond.
Transistor output-transformer U804
Transistor output-transformer U804R
Uitgangstransformator U60U.
Van deze trafo is geen enkel papier van Amroh te vinden, dus moest ik het zelf uitzoeken.
Maar, Harry, PE1BPM leverde het harde bewijsmateriaal, de documentatie van de U 60 U.

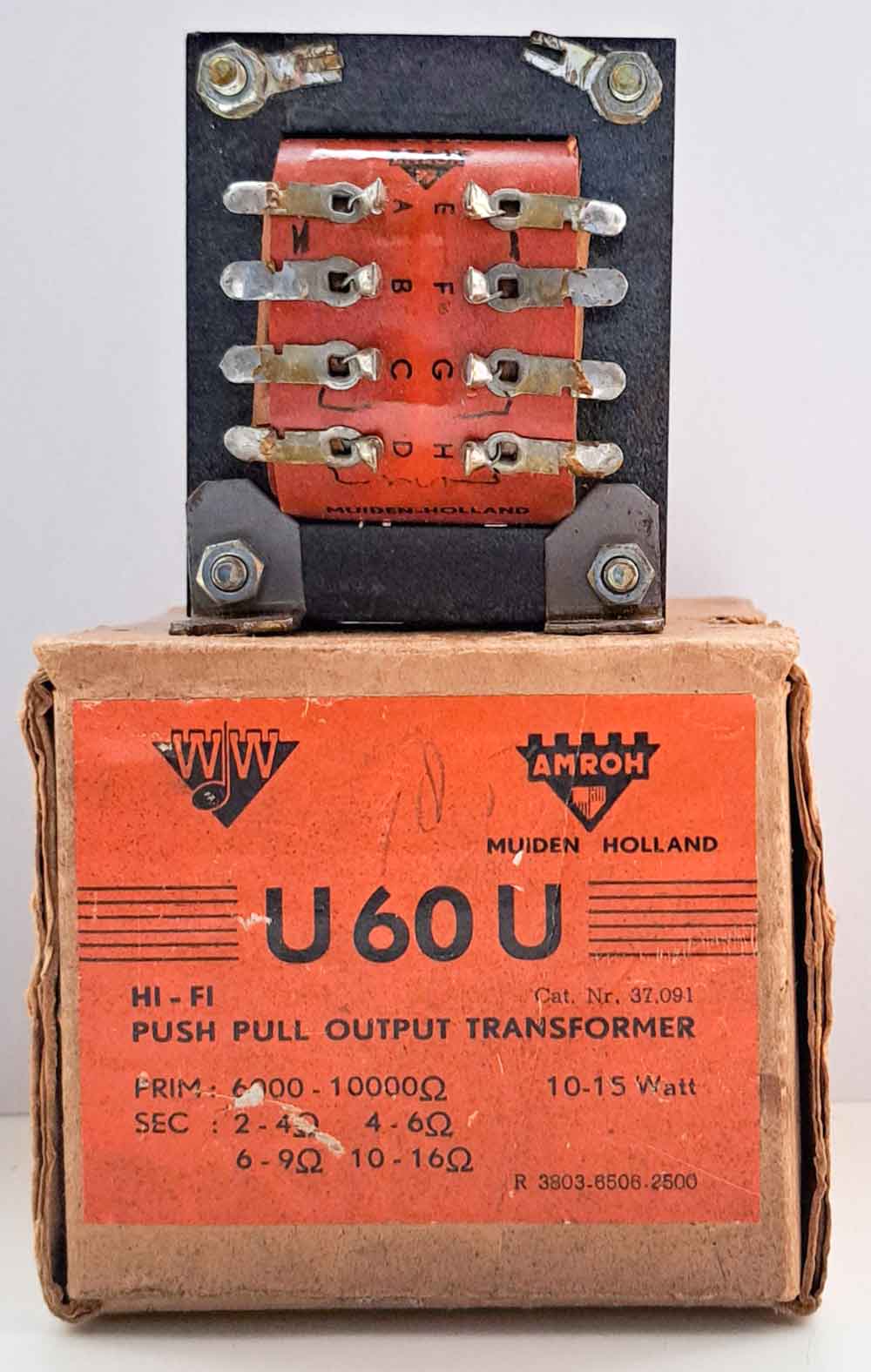

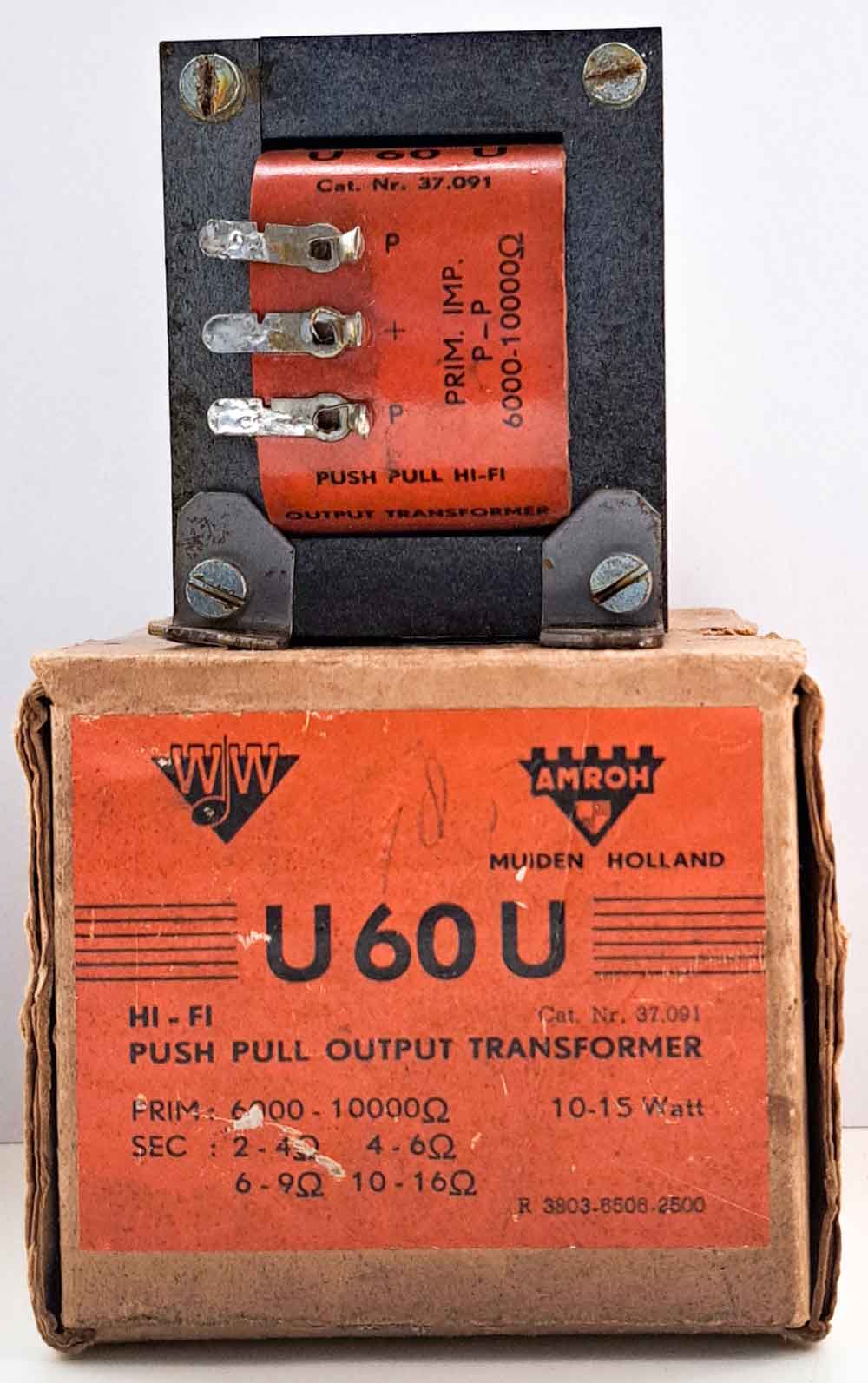

De secundaire kant van de trafo met bijbehorende verpakking en beknopte data.
De primaire kant van de trafo .

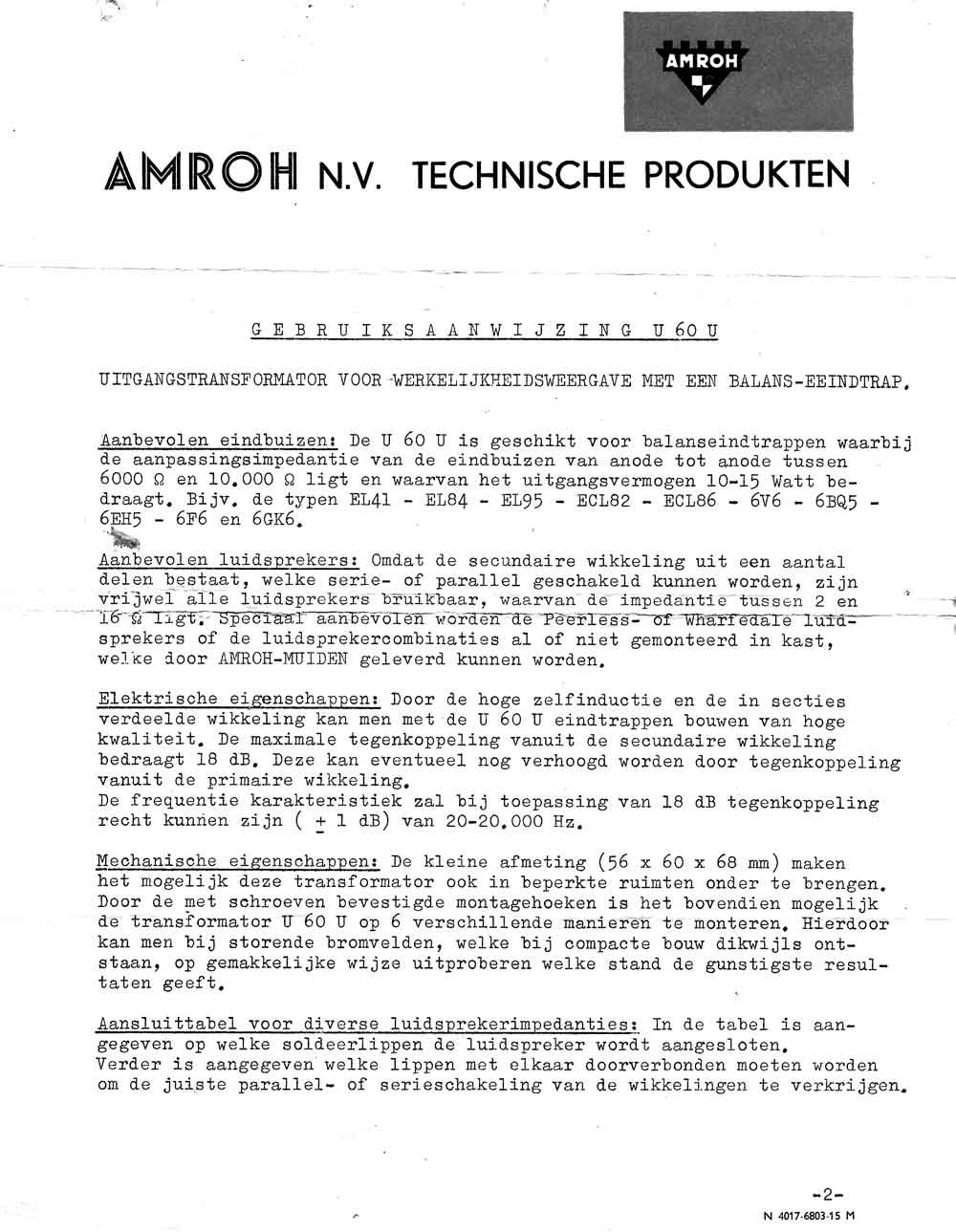

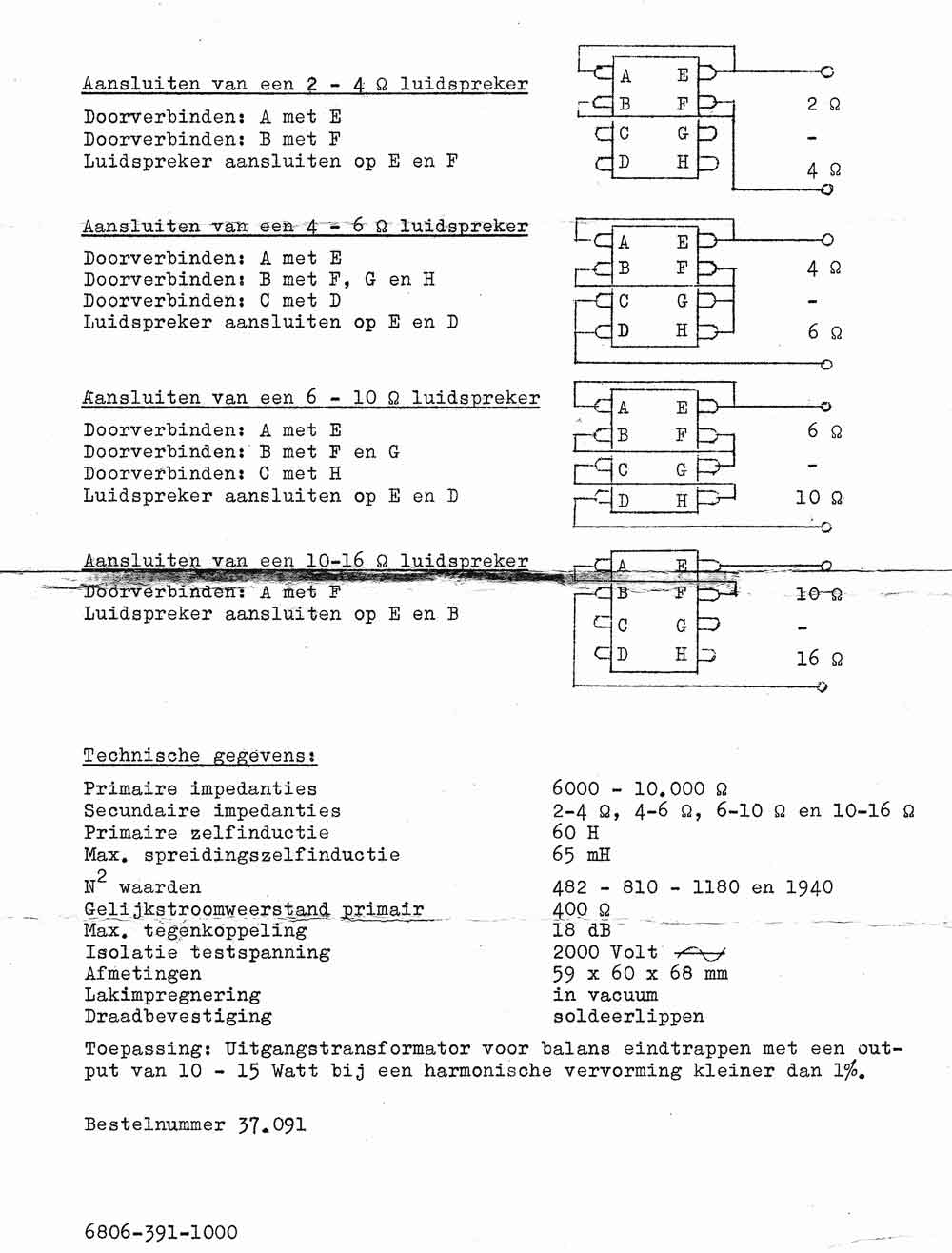

De technische documentatie met wat varianten om de zaak aan de eindtrap en de luidspreker aan te passen. Wanneer ik veel tijd heb zal ik deze resultaten eens vergelijken met mijn eigen berekeningen...........
Prim.: Ra-a 6000 tot 10000 Ohm Sec.: 2-15 Ohm , I max. = 2 X 60 mA P=15 Watt Cat. no. 37.091

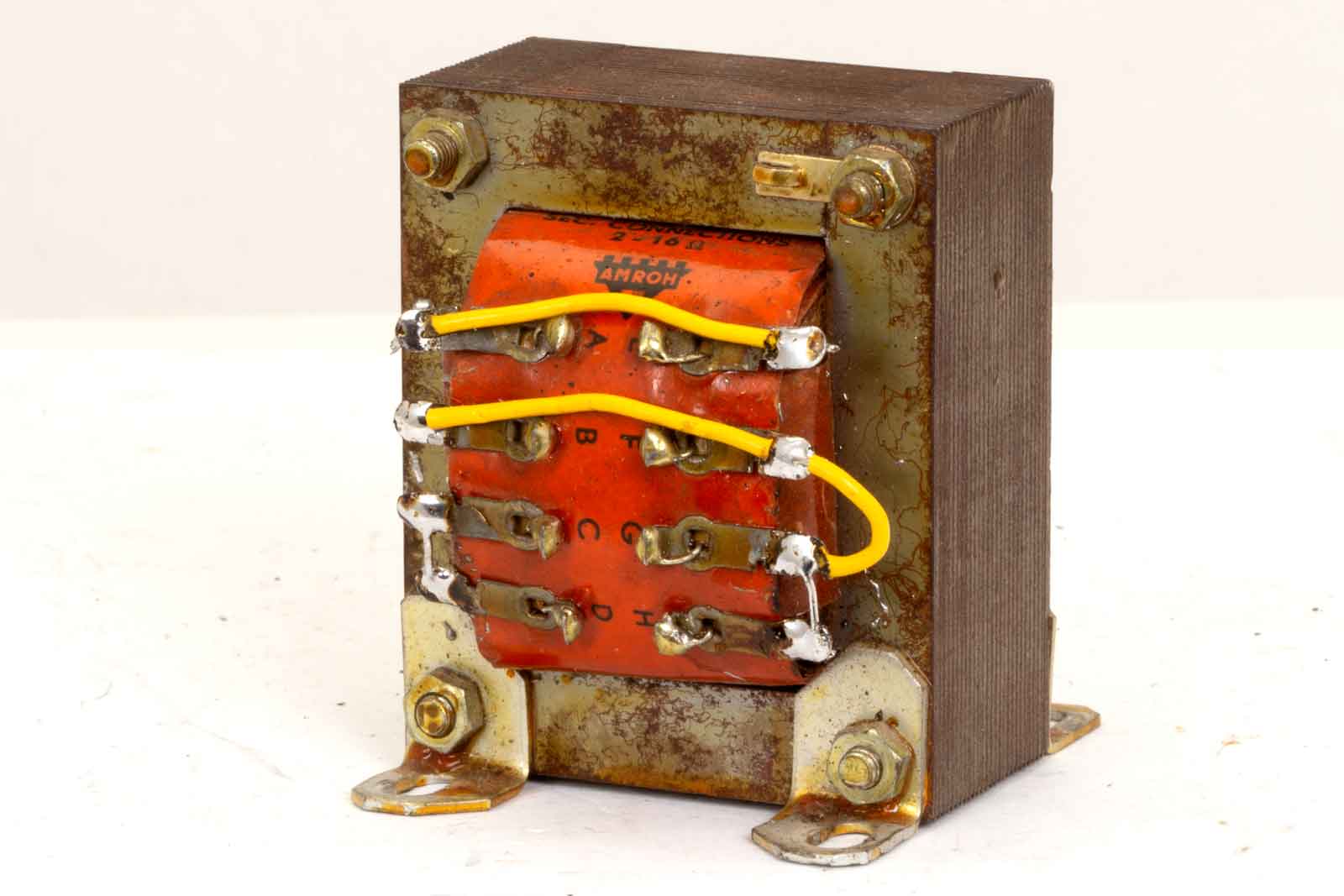

De transformator met de doorverbindingen voor een 5 Ohm luidspreker aan een balanseindtrap met twee keer EL84.

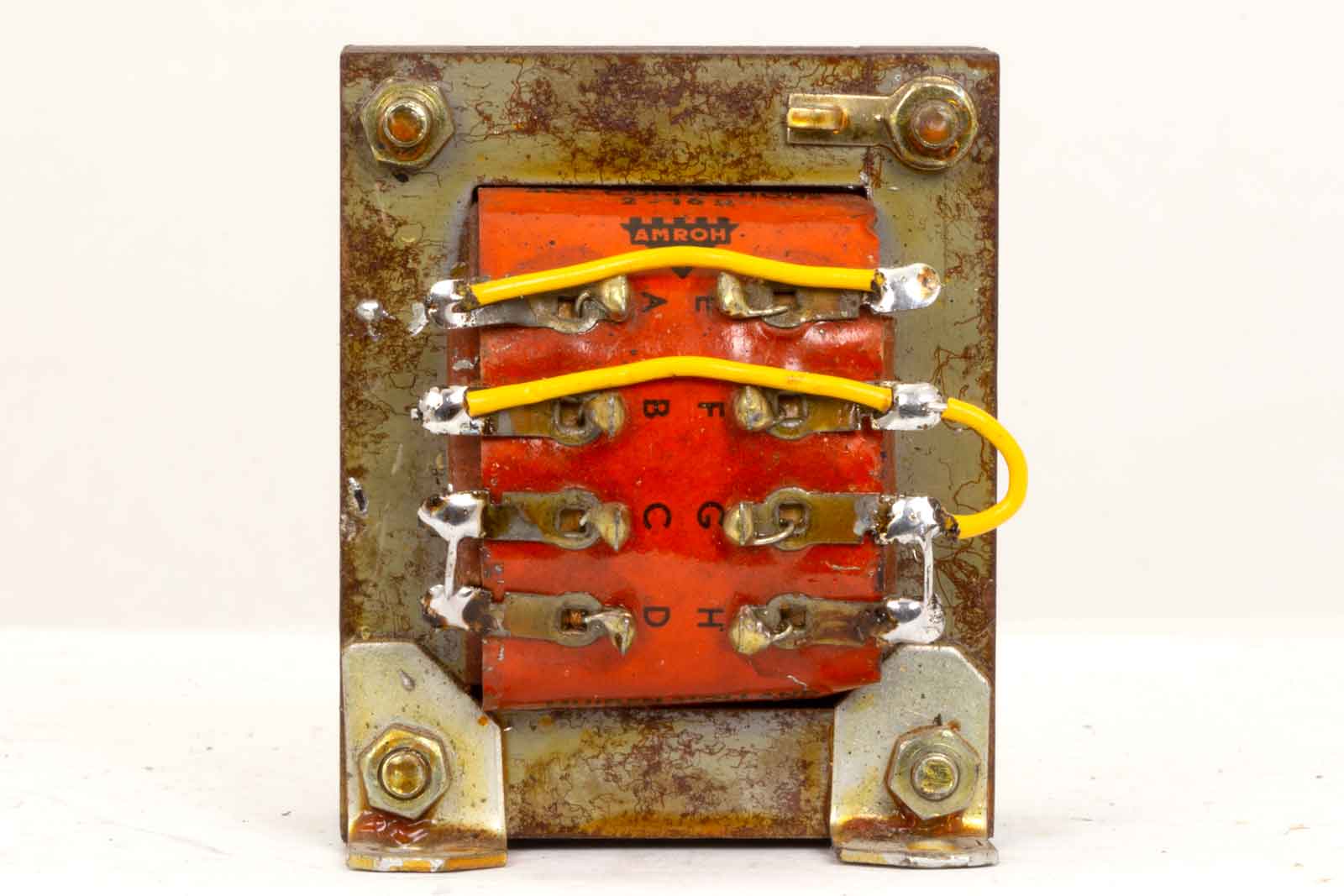

De secundaire zijde. De wikkelingen bevinden zich tussen A-B, B-F, C-G en D-H. Een wat verwarrende indeling, maar er zit vast een heel slim idee achter.....

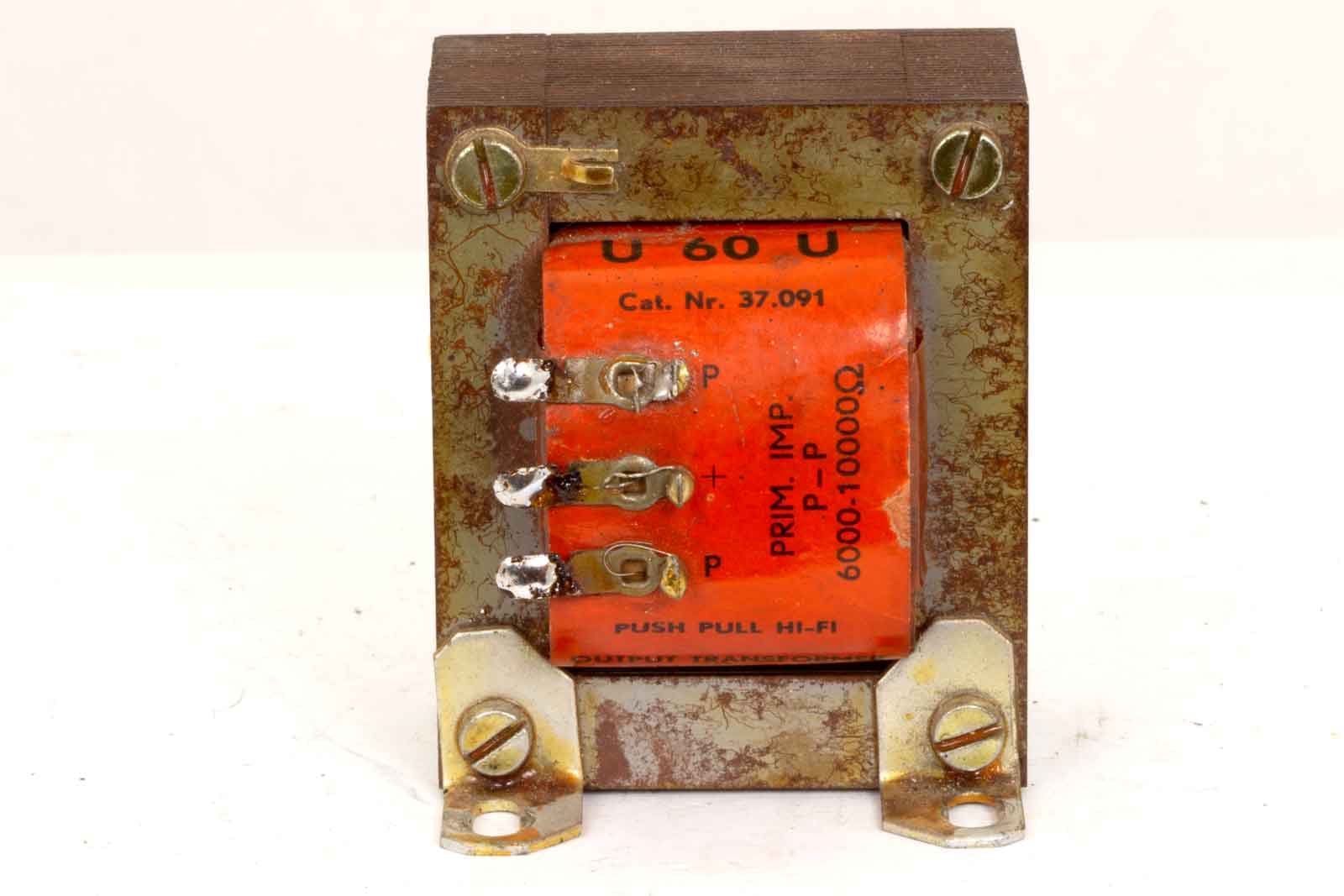

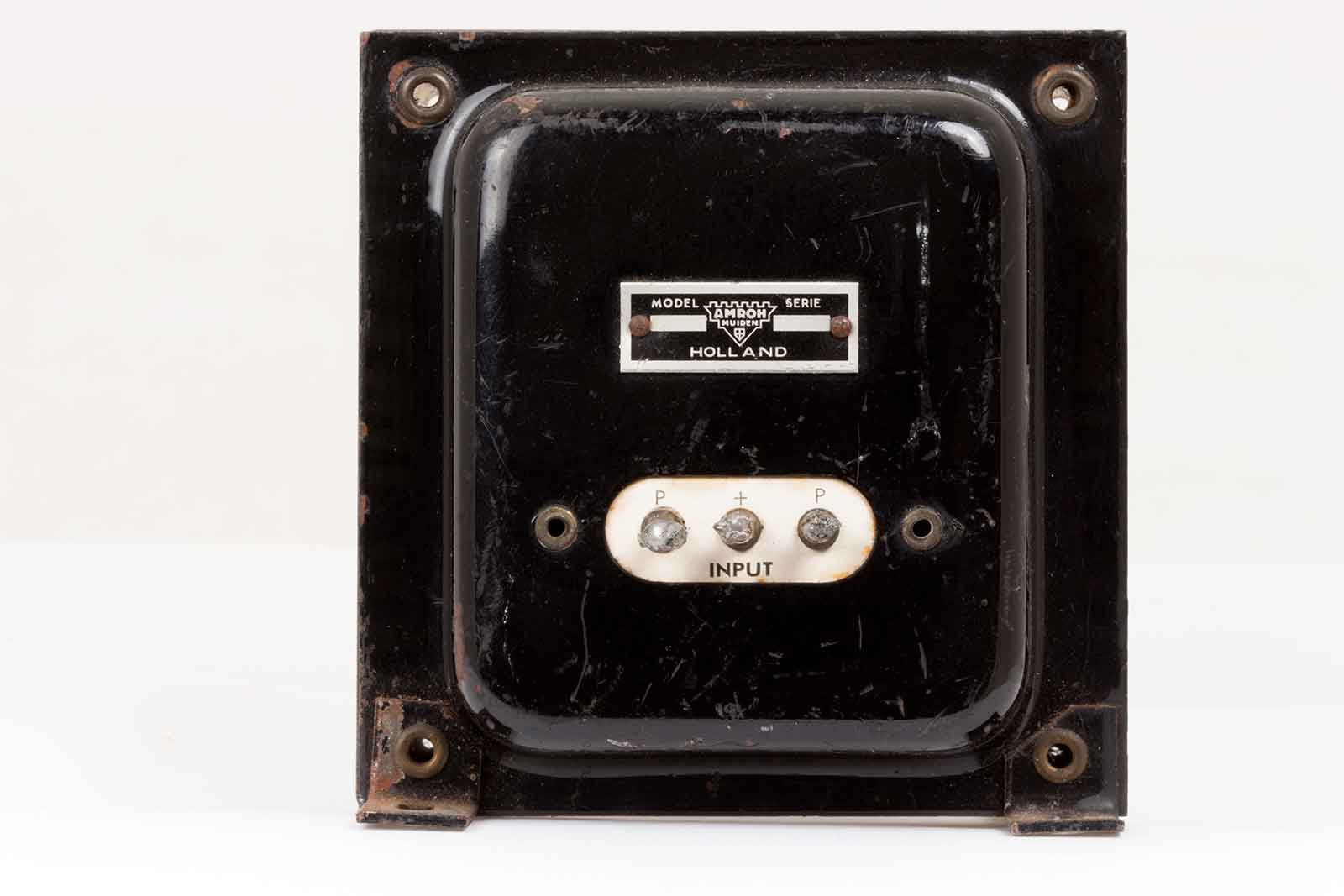

De primaire kant, 6000-10000 Ohm tussen P en P.

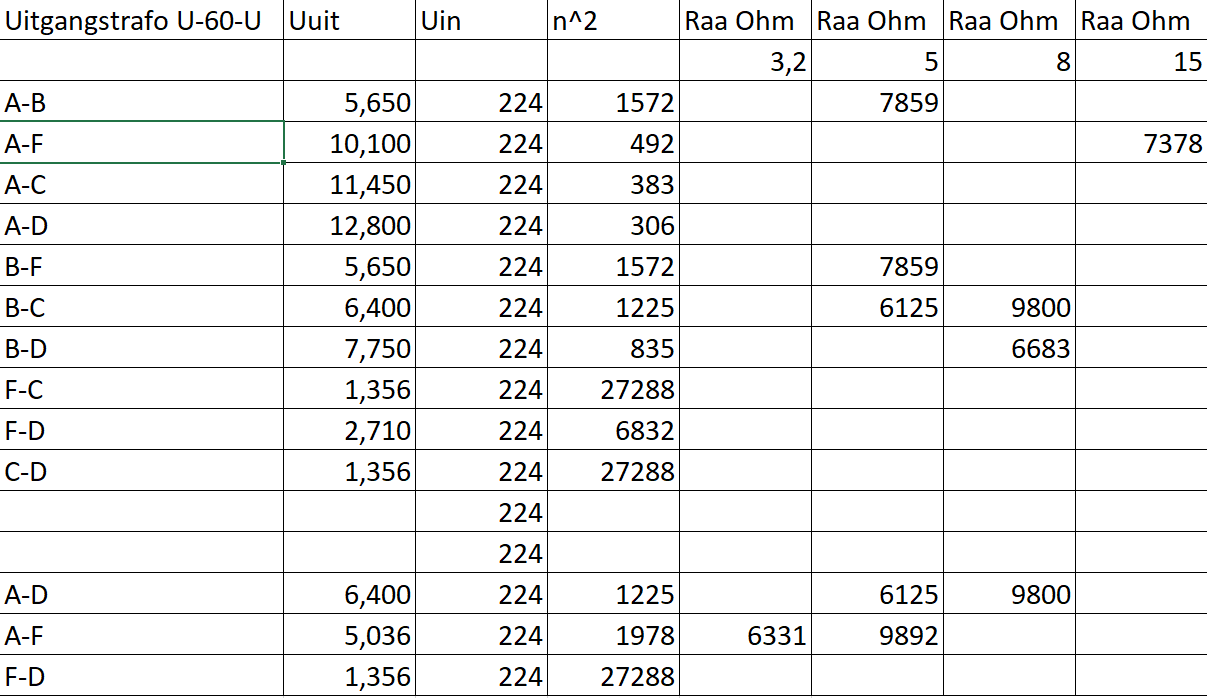

Hier onder, de met redelijk veel moeite bij elkaar gemeten en gerekende waarden:

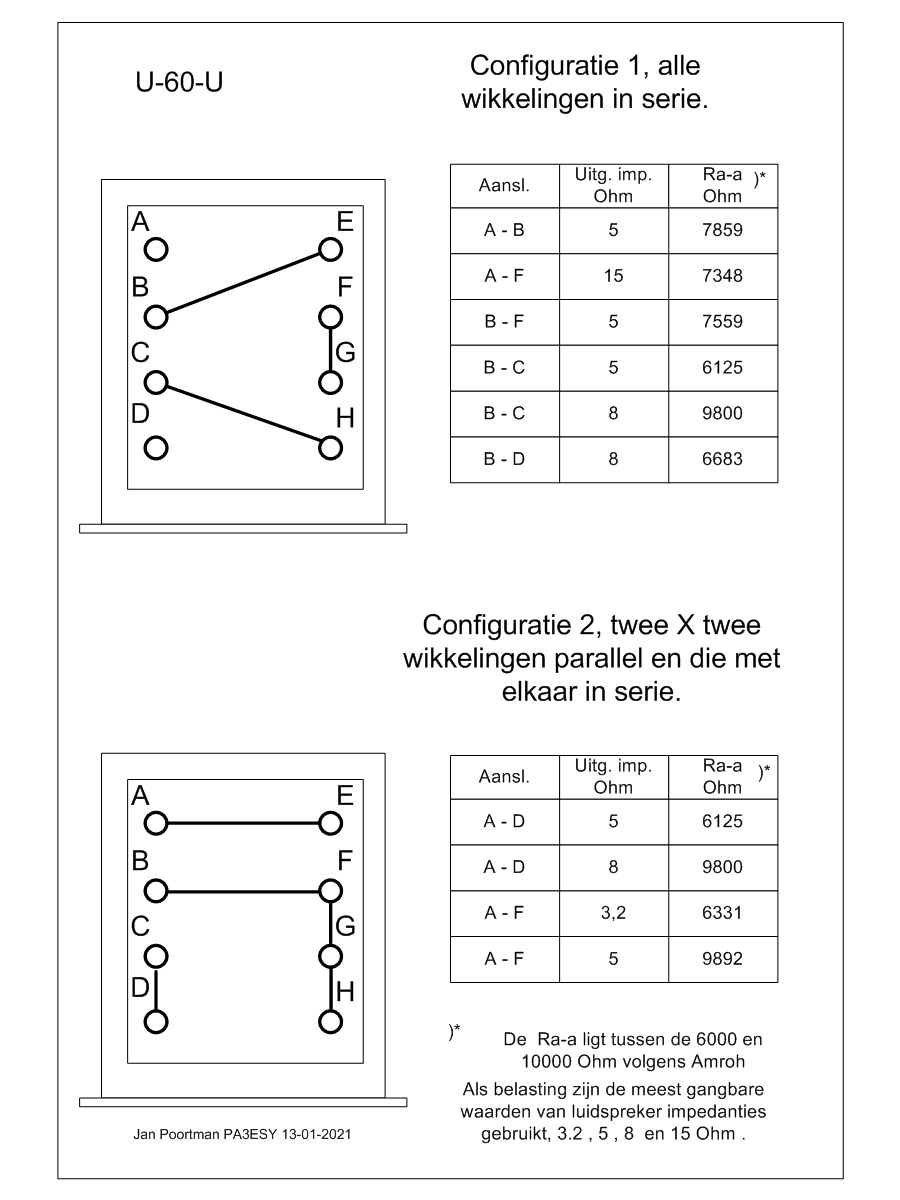

De toelichting staat op het plaatje.
Bij een Uin van 224 Volt zijn alle voorkomende uitgangsspanningen gemeten, de transformatieverhouding uitgerekend en van daar uit de N^2. Met vier verschillende belastingswaarden de Ra-a uitgerekend. De onzinnige uitkomsten weggepoetst , de Ra-a loopt van 6000 tot 10000 Ohm, je mag die grenzen best met een procent of 20 over- of onderdschrijden. Dat heb ik hier niet gedaan, maar je kunt het zo uitrekenen.

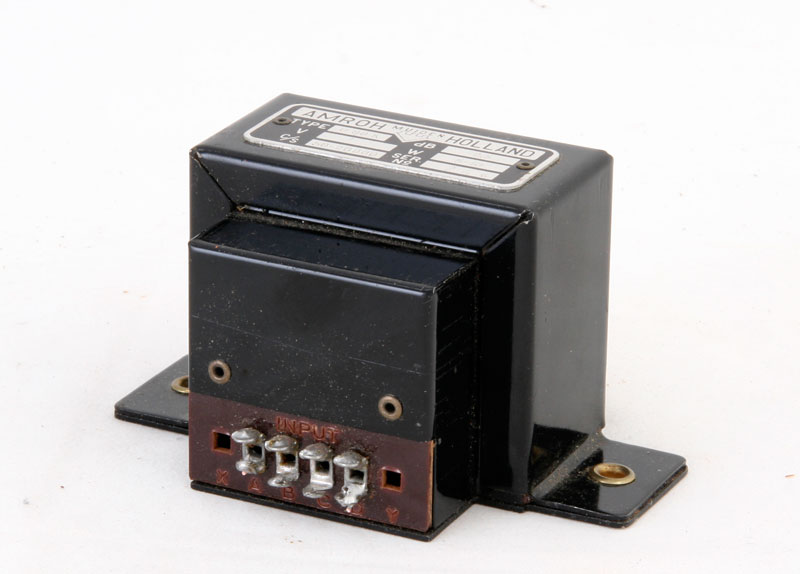

Uitgangstransformator U80K.
Prim.: 1.760K-28K Ohm Sec.: 2-12 Ohm , I max. = 2X80 mA P= 8-10 Watt Cat. no. 34.030

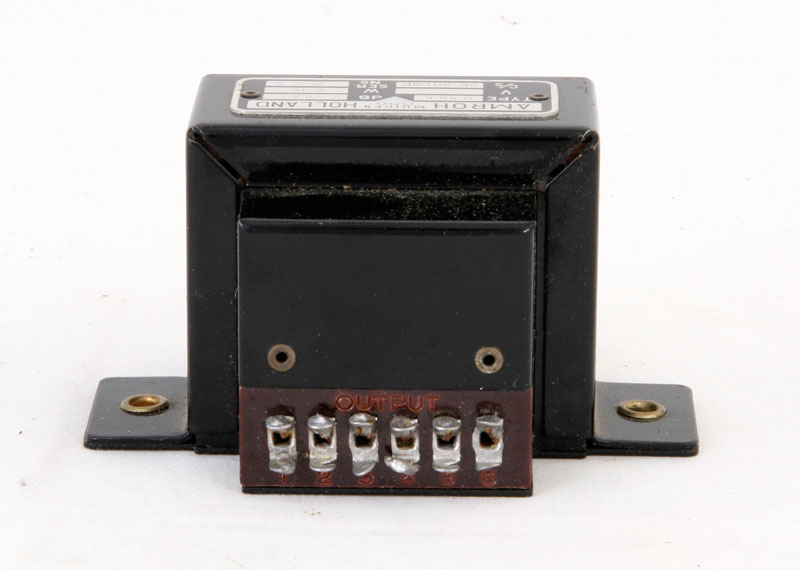

De transformator is geheel ingekapseld.
Geschikt voor vele luidspreker-impedanties.

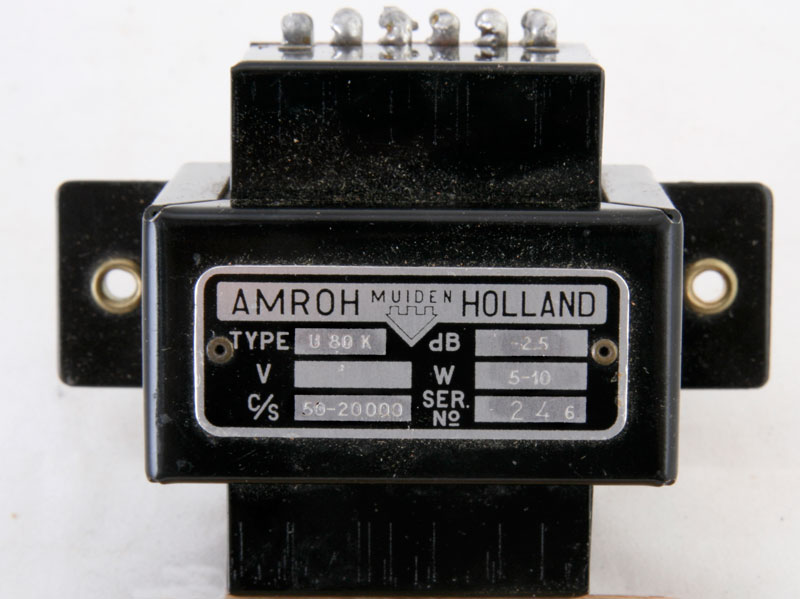

Het typeplaatje met gegevens.

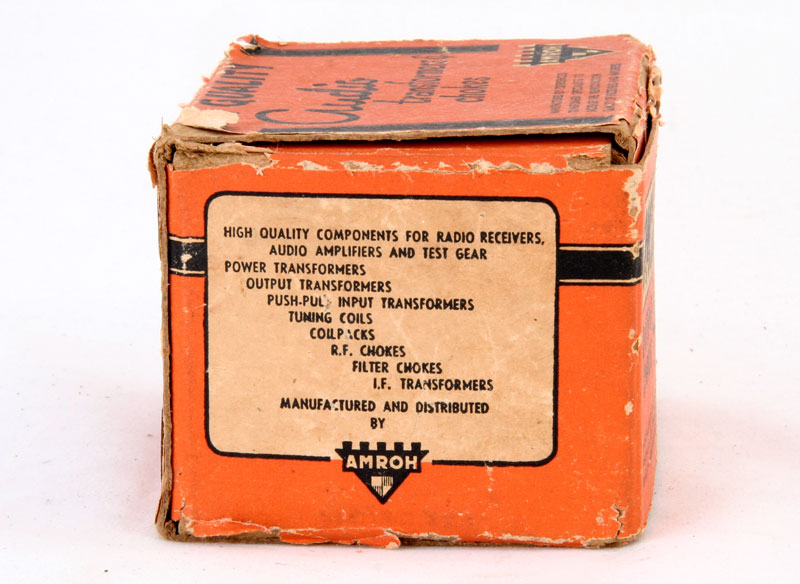

De verpakking, waarbij de firma Amroh veel aandacht bestede aan het uiterlijk.
Nogmaals de gegevens op de verpakking.
Het gehele pallet van transformatoren.

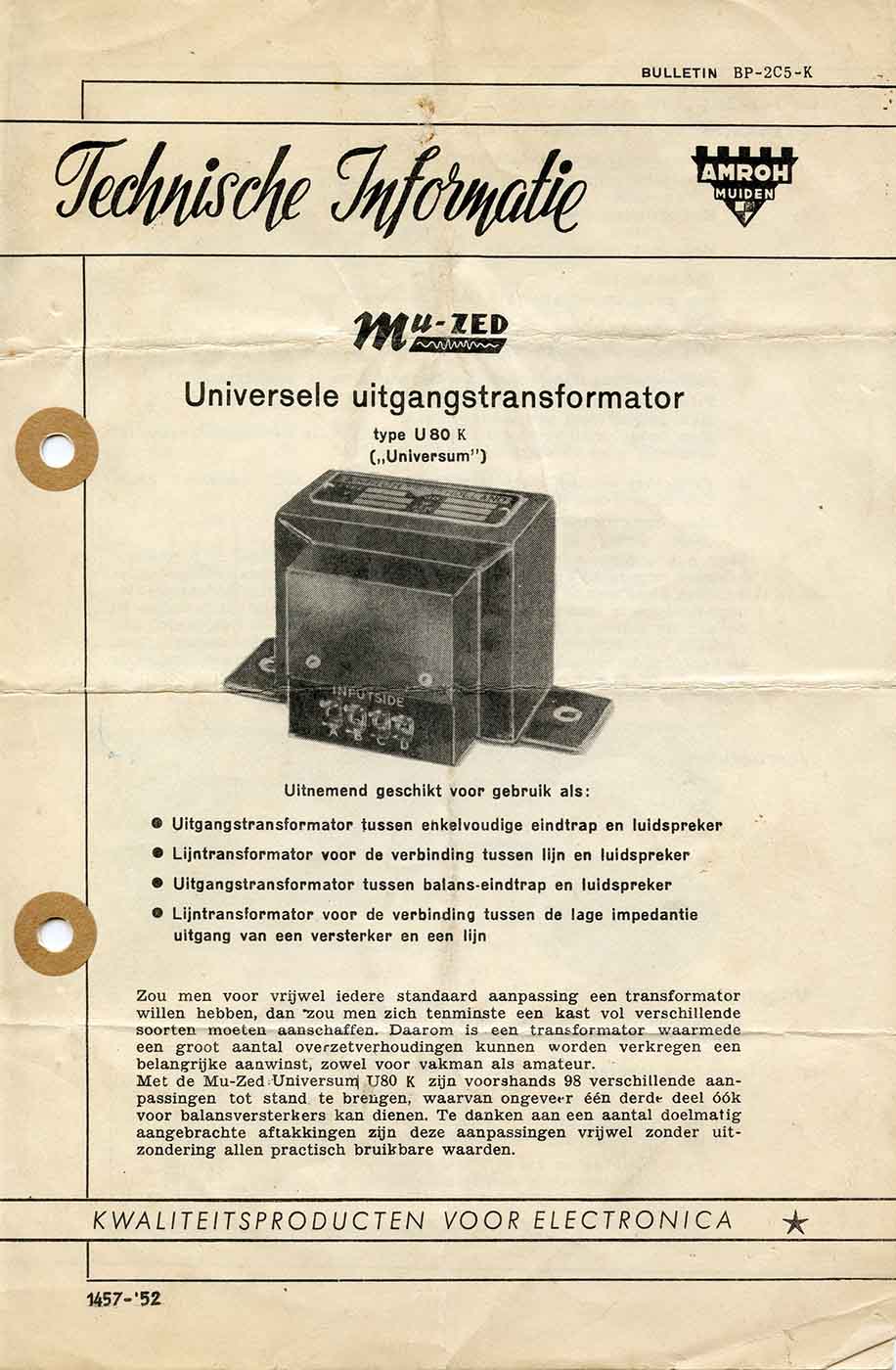

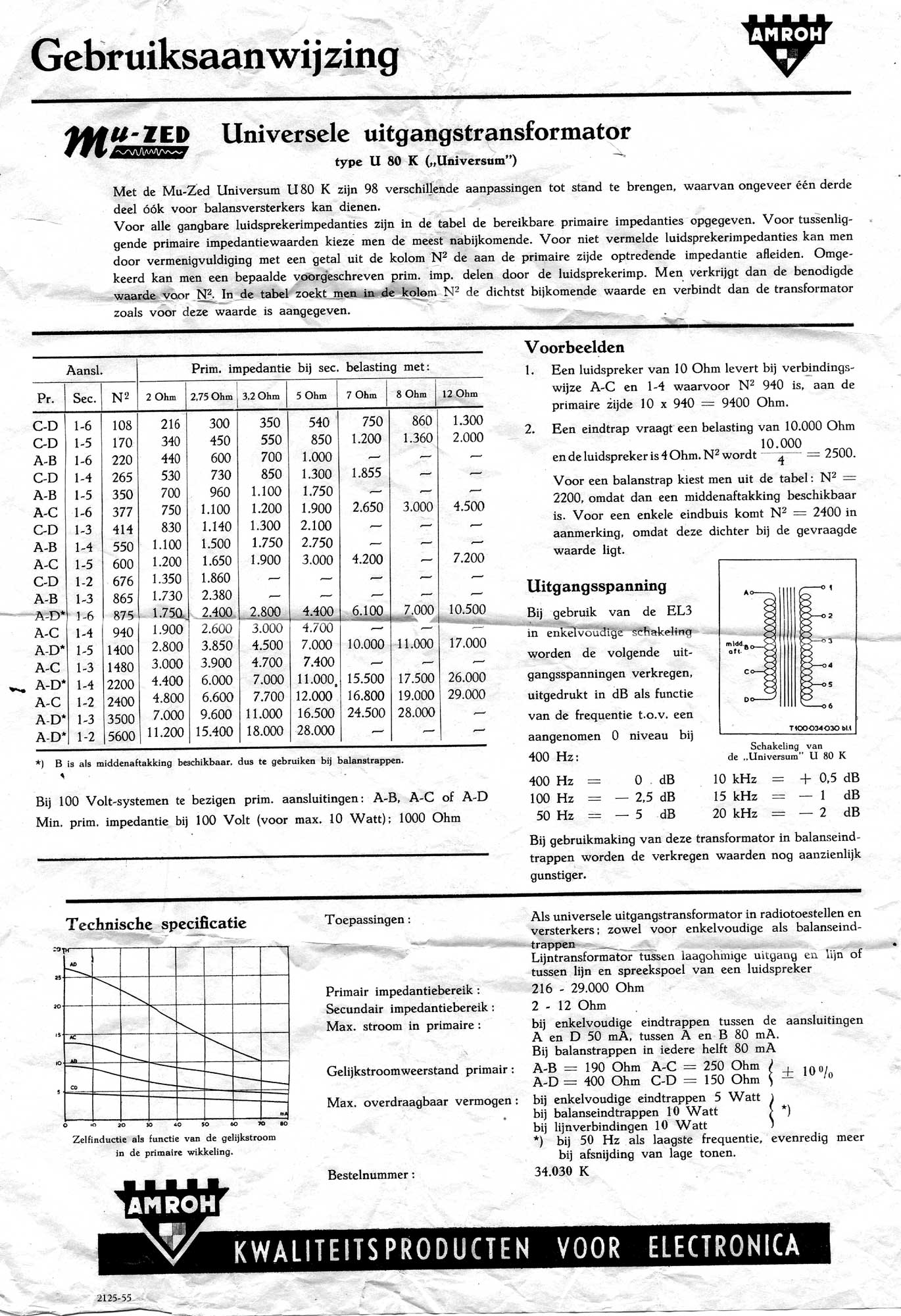

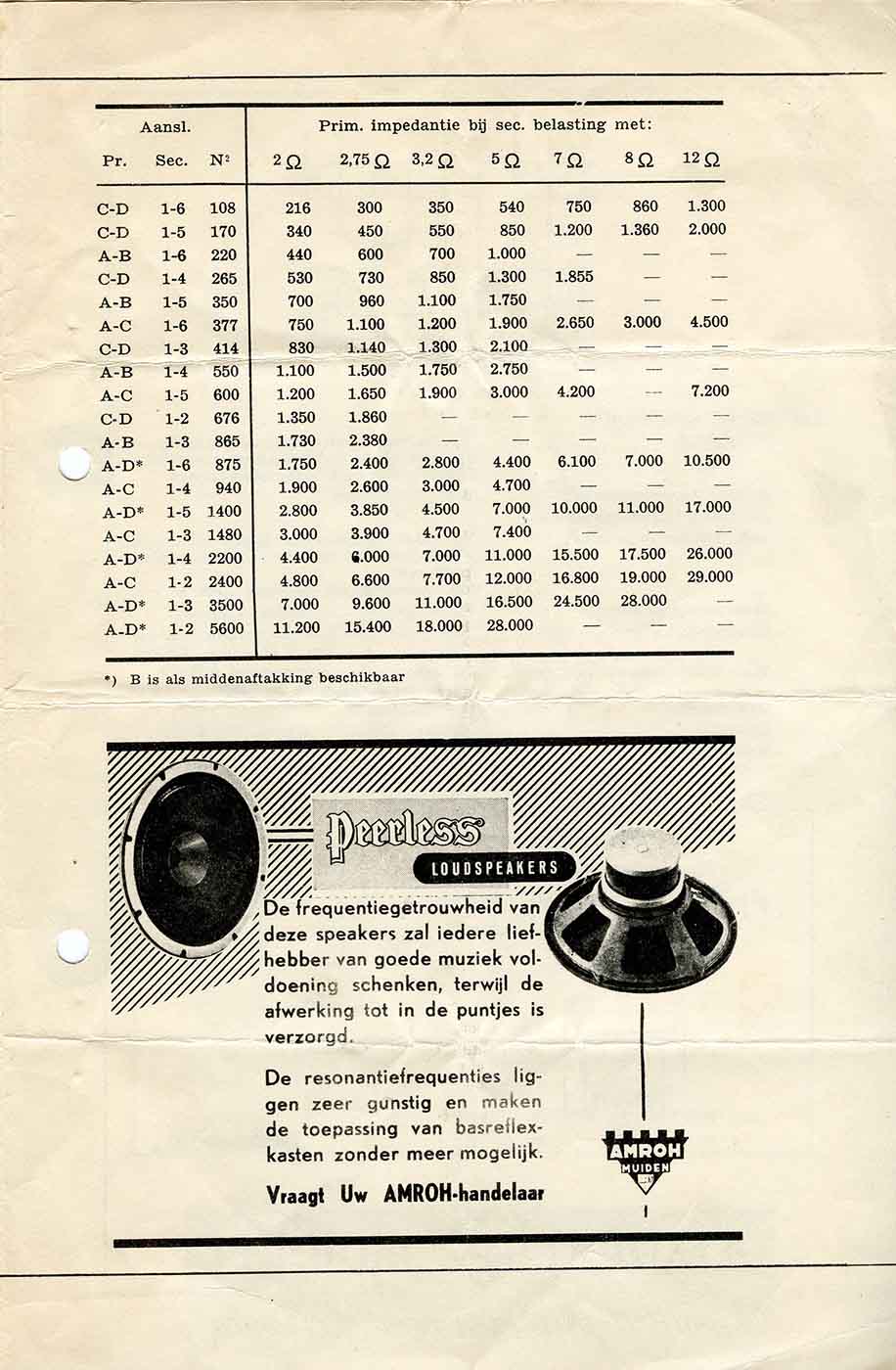

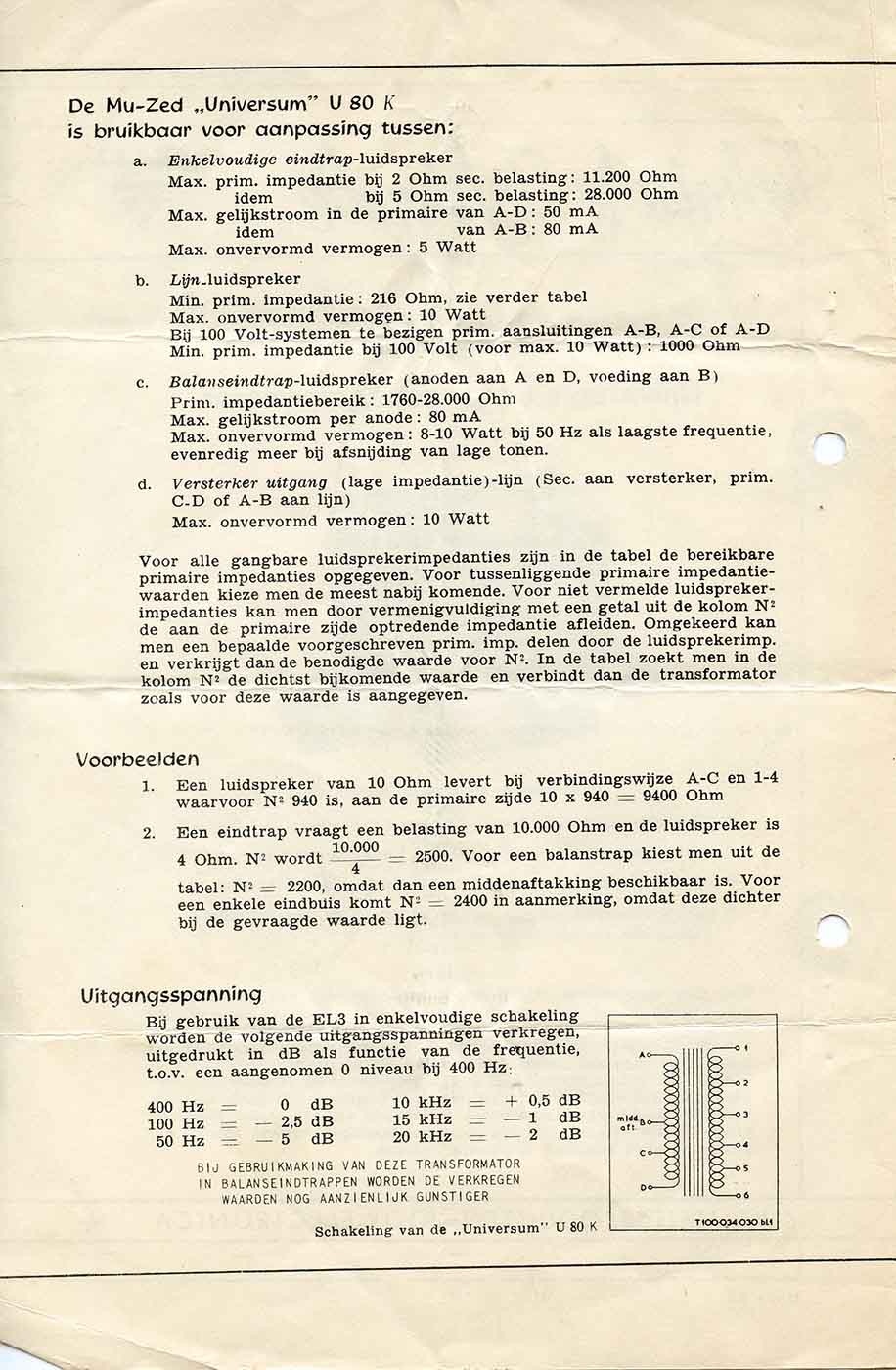

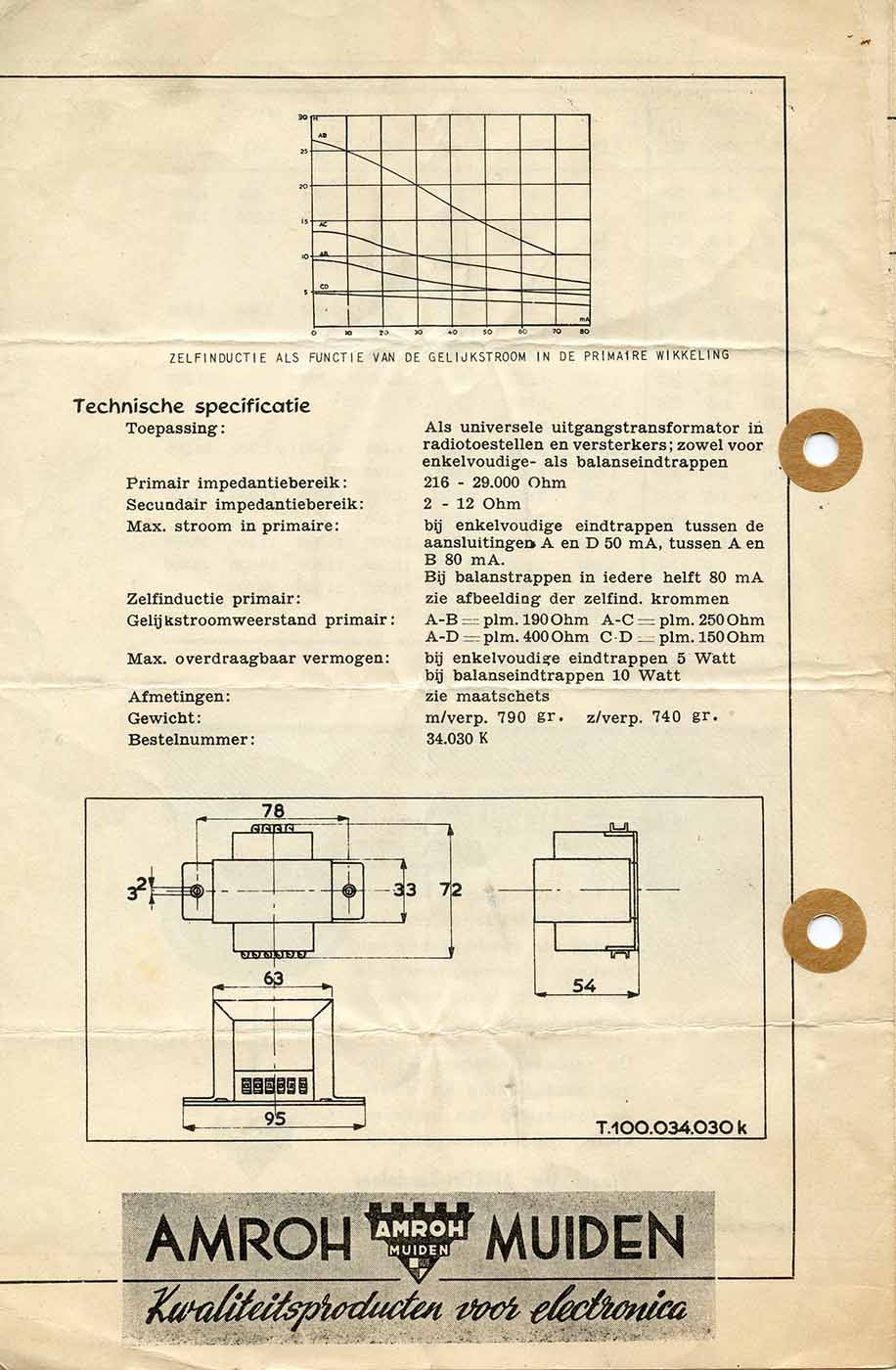

De officiele Technische Informatie:
Klik op de beschrijving voor een vergroting.

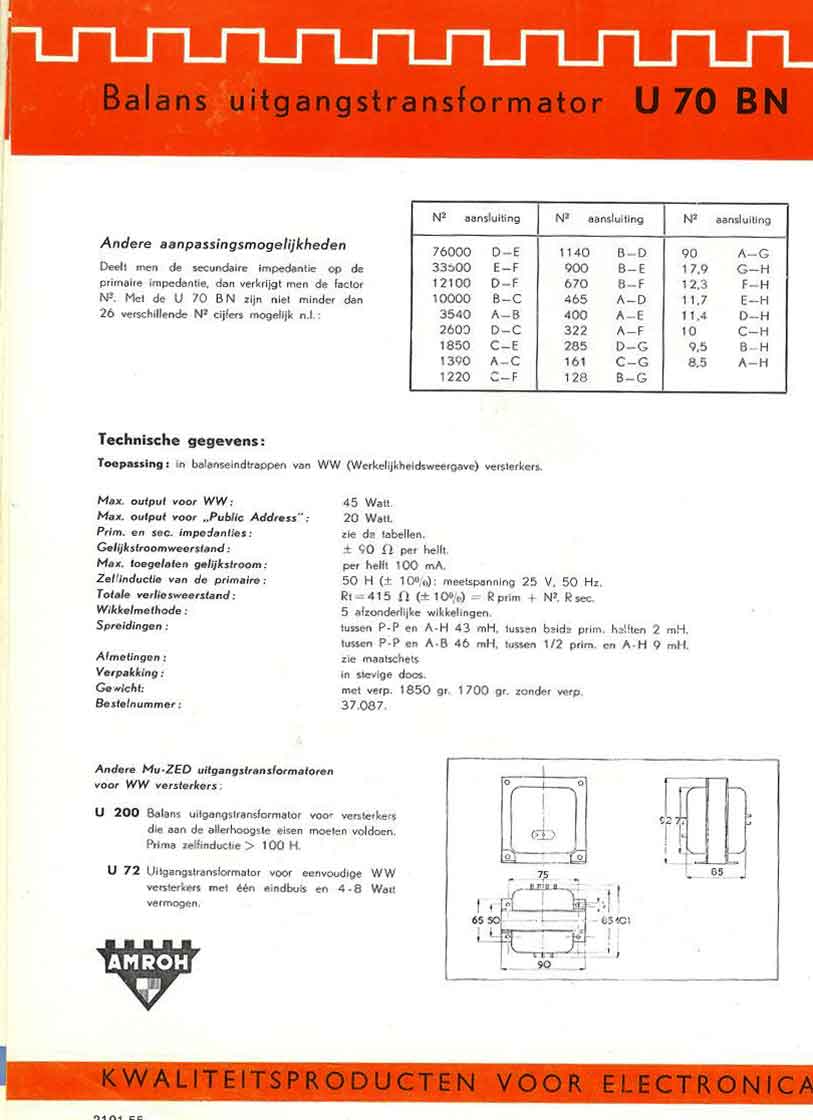

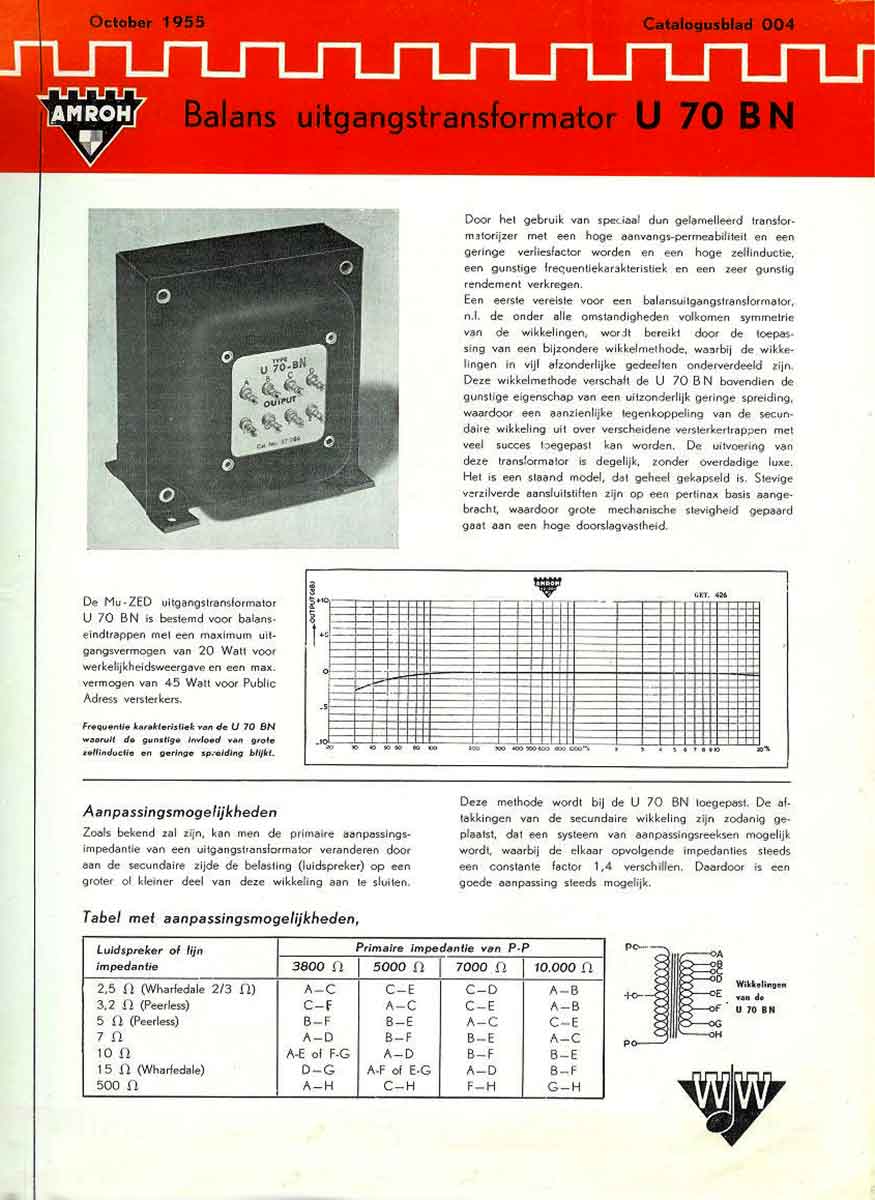

U70BN
Prim.: 3.8K-5K-7K-10K Ohm Sec.: 2.5-3.2-5-7-10-15-500 Ohm , I max. = 2X100 mA P= 45 Watt
Cat. no 37.086

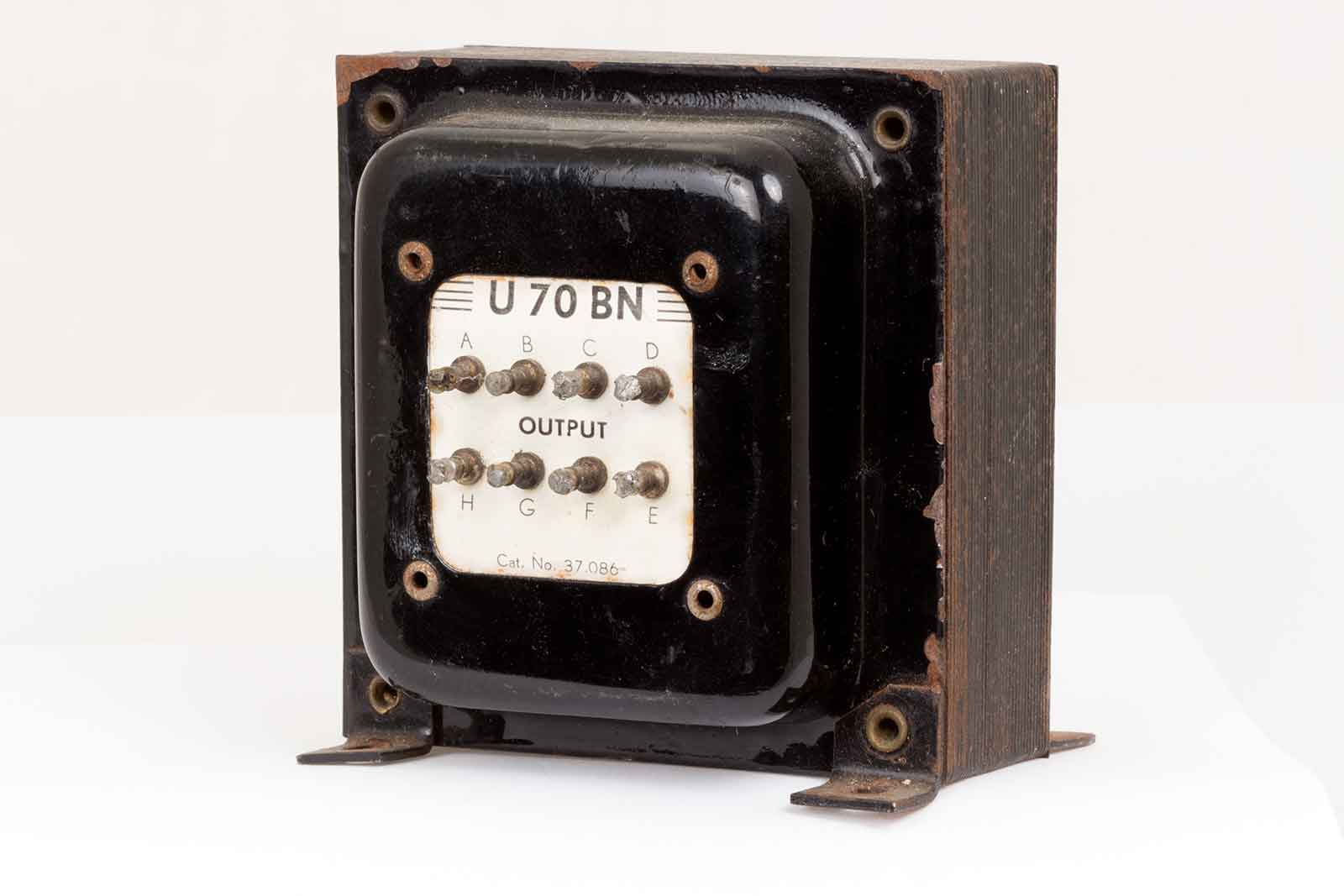

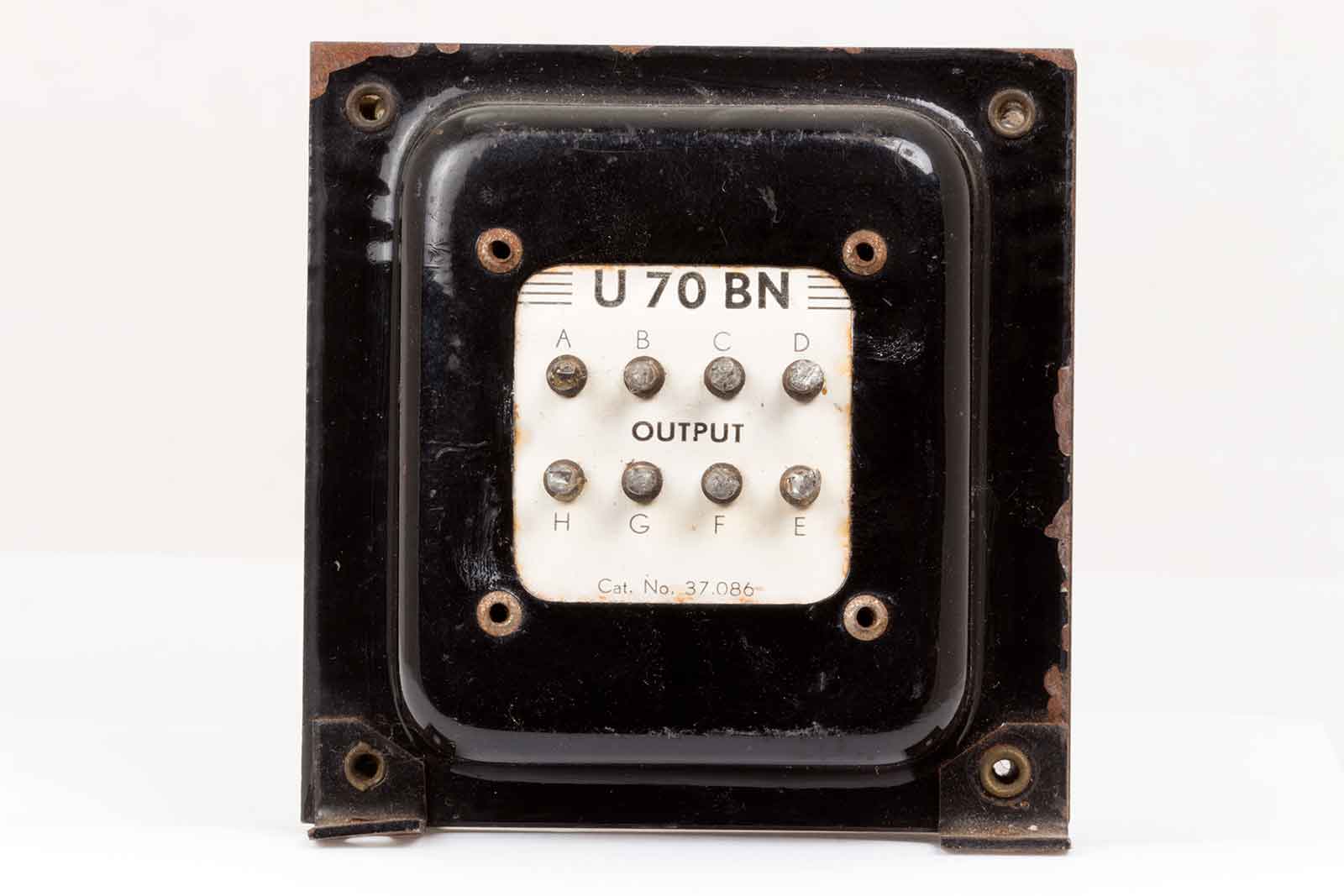

De secundaire kant.
Primaire zijde.

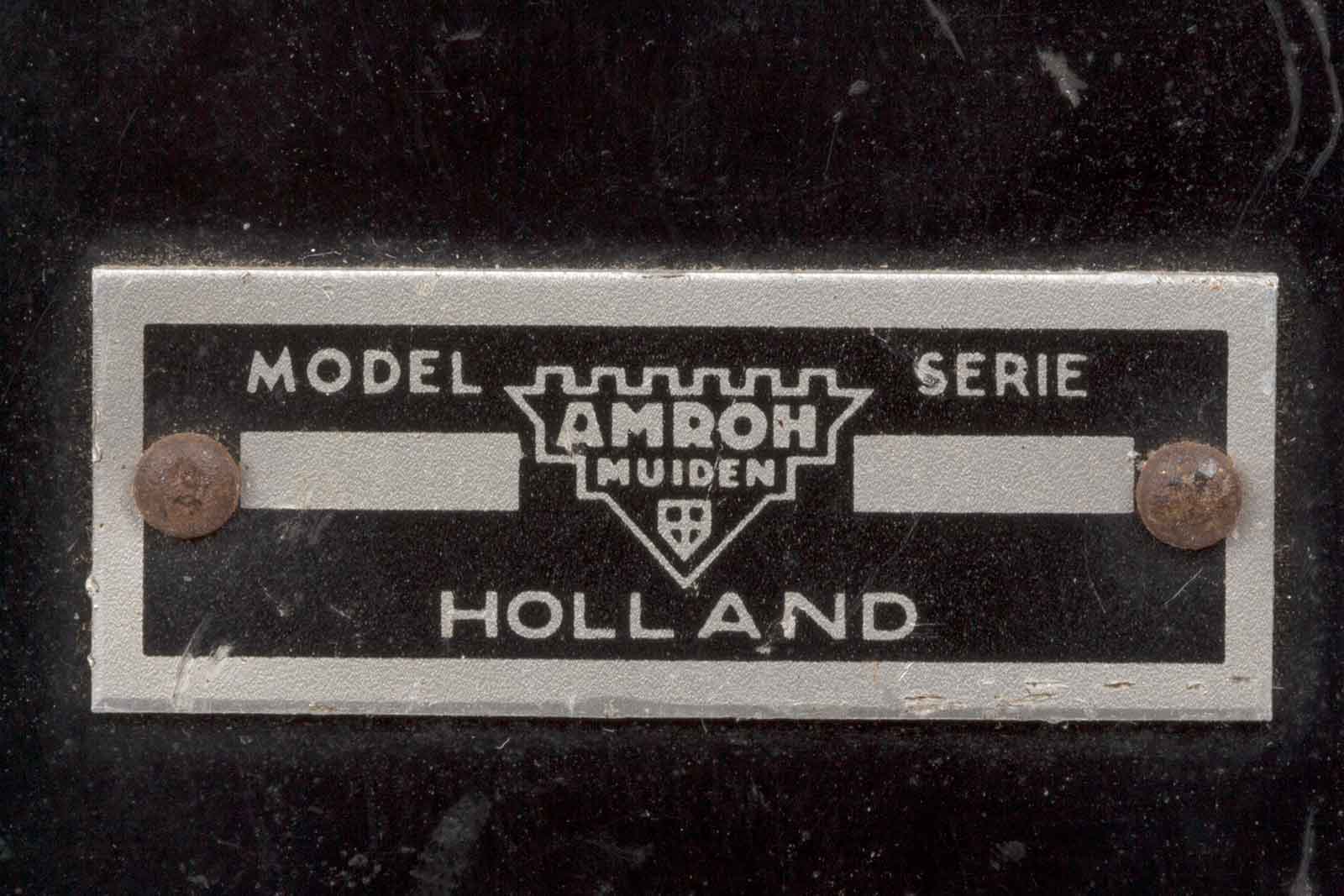

Typeplaatje zonder verdere gegevens.....

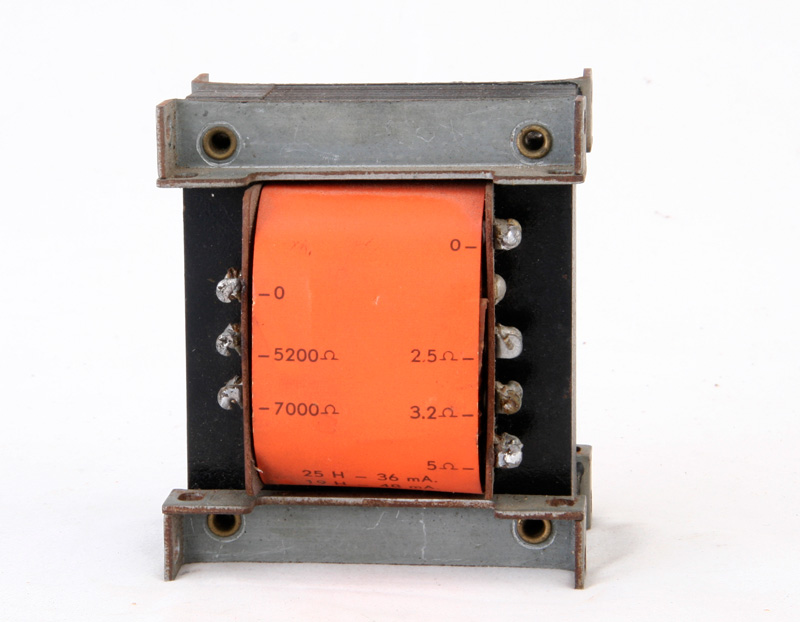

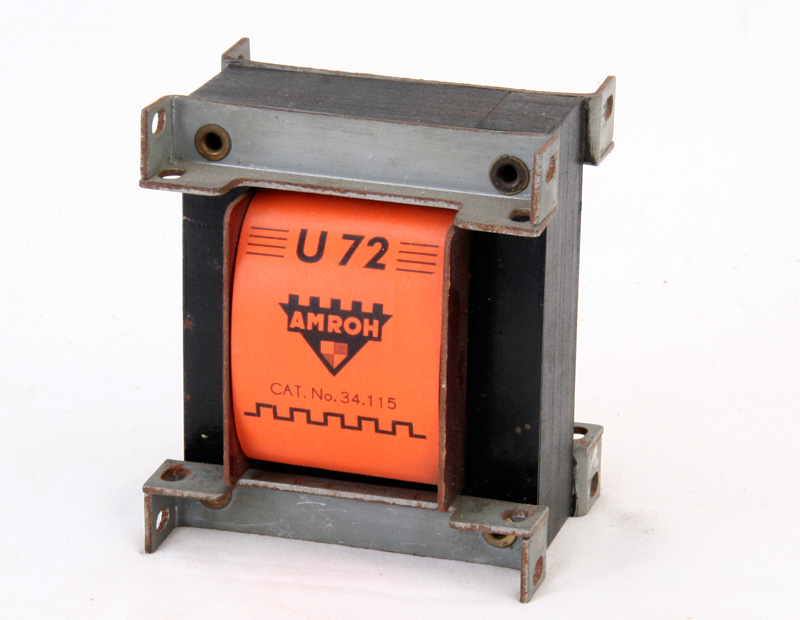

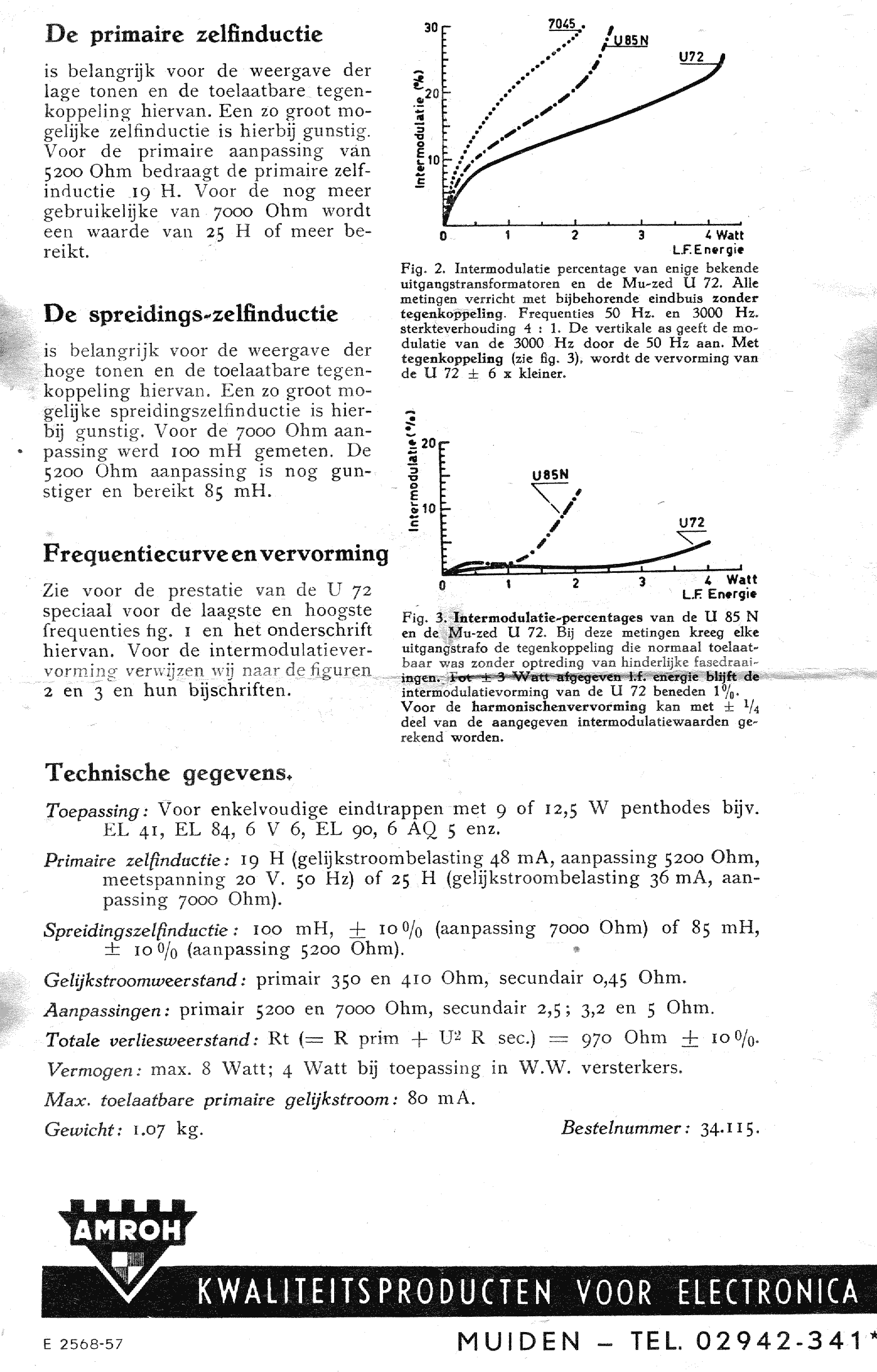

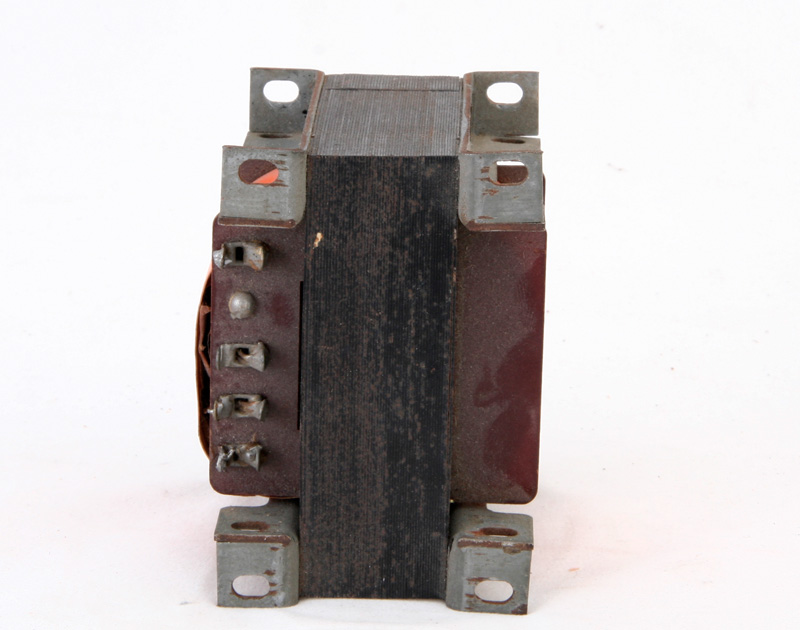

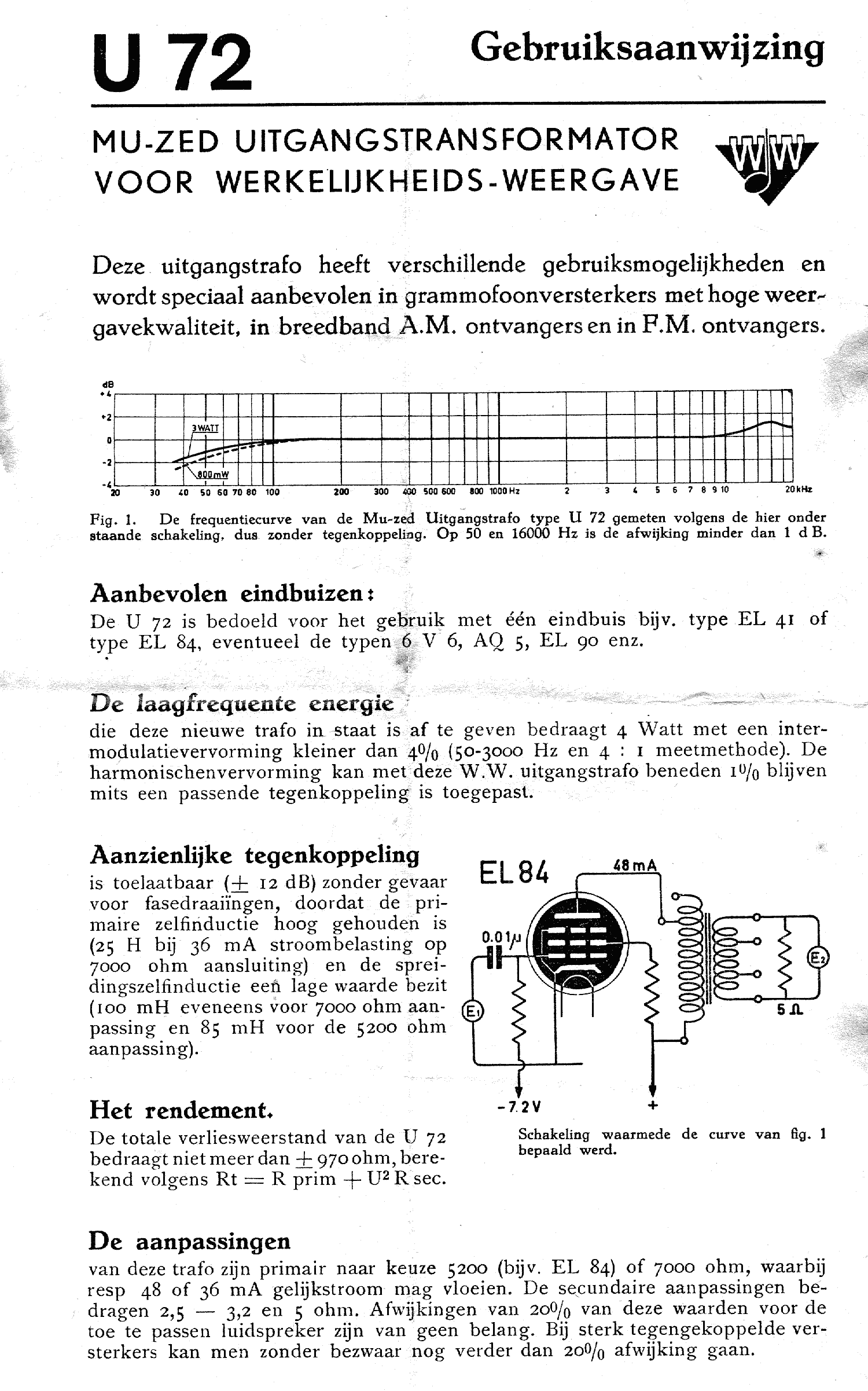

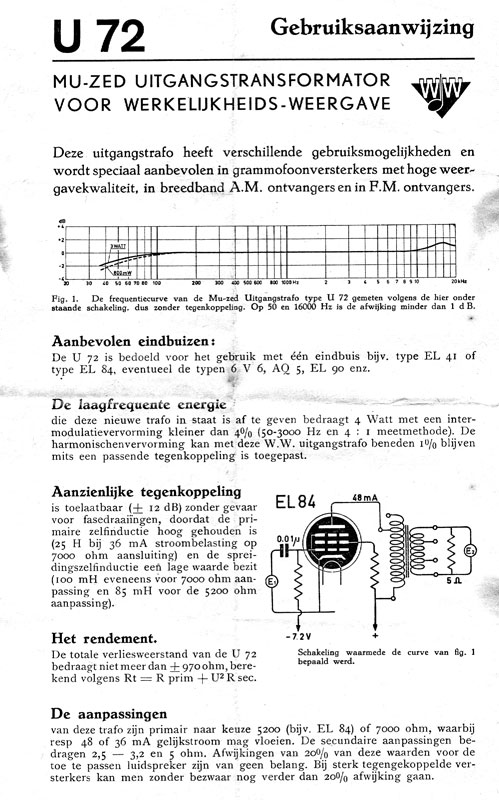

U72
Prim.: 5200 en 7000 Ohm Sec.: 2.5 3.2 en 5 Ohm I max. = 80 mA P= 4 Watt Cat. no. 34.115
Klik op de afbeelding voor een vergroting.

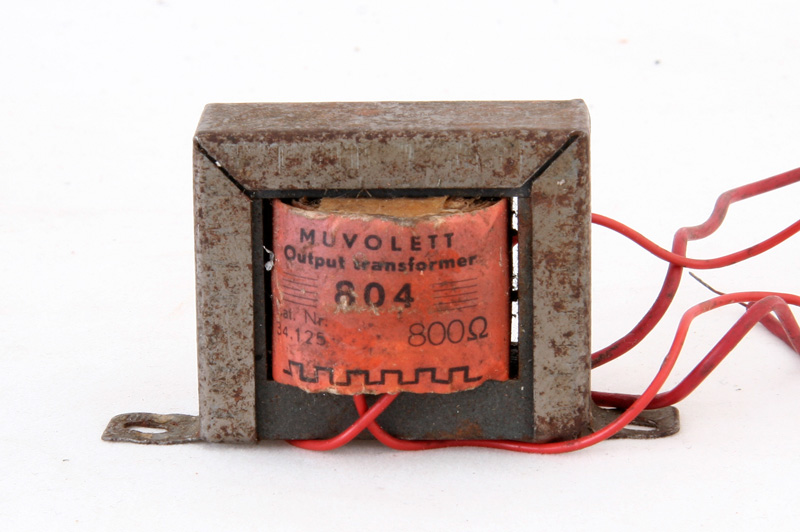

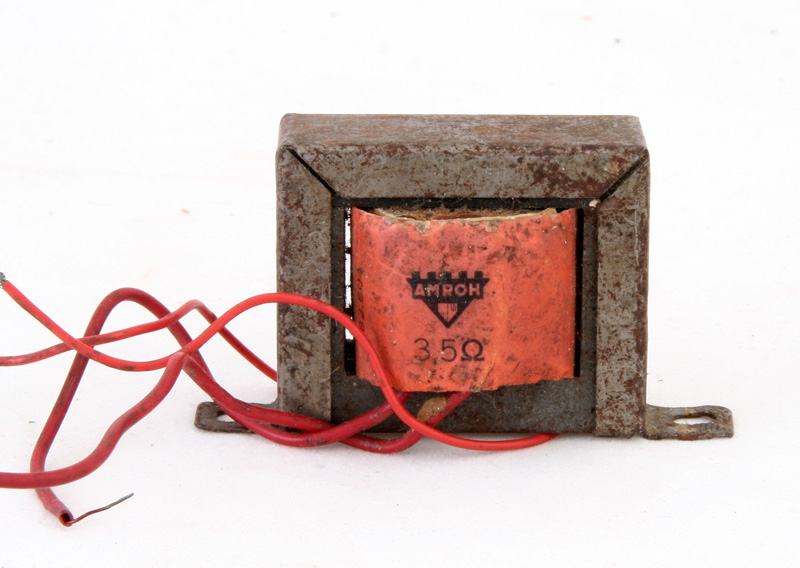

804
Prim.: 800 Ohm Sec.: 3,5 Ohm Cat. no. 34.125

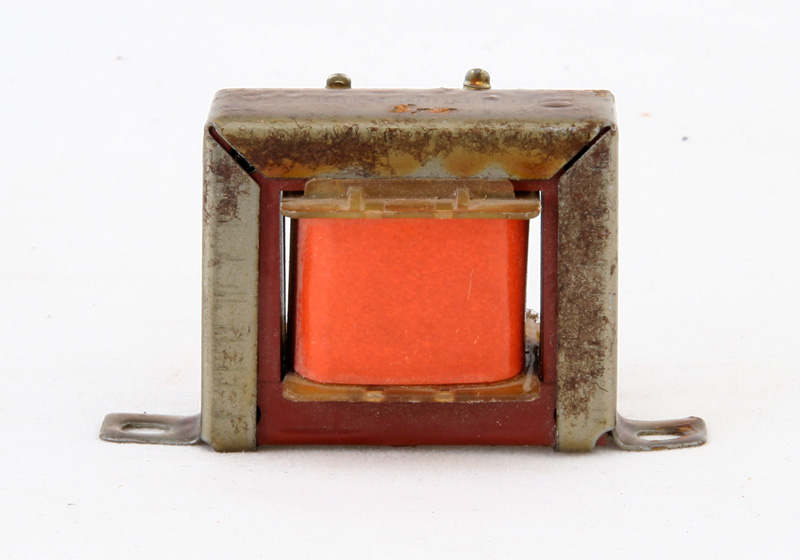

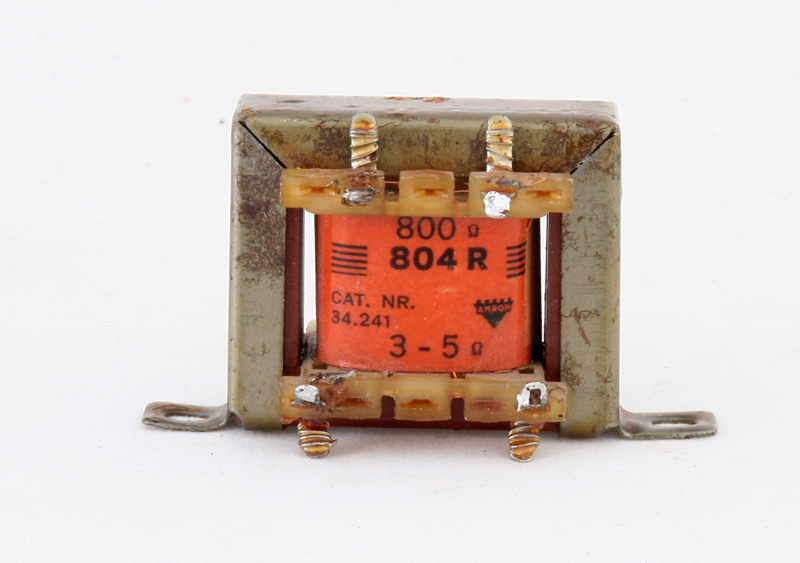

804R
Prim.: 800 Ohm Sec.: 3-5 Ohm Cat. no. 34.241

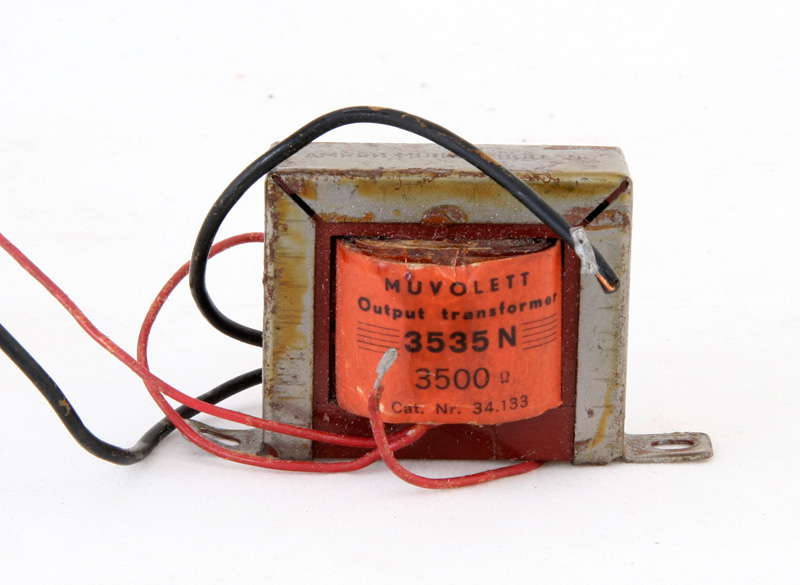

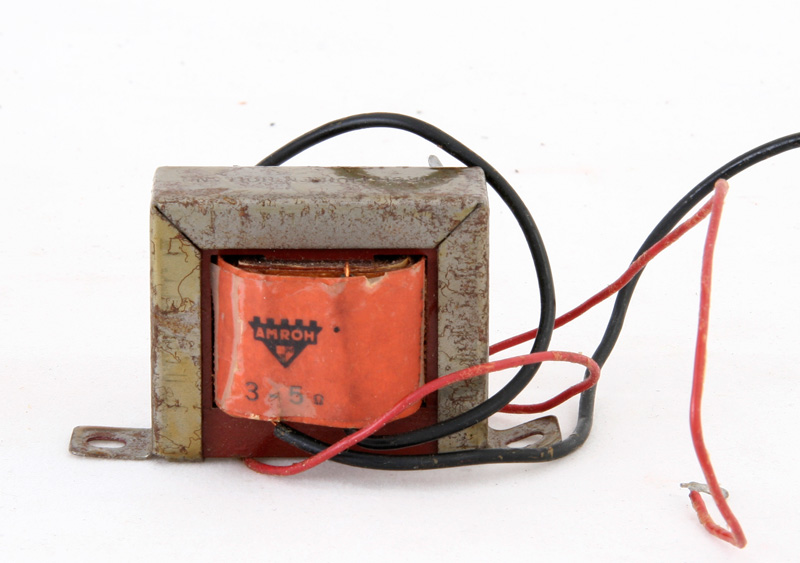

3535N
Prim.: 3500 Ohm Sec.: 3- 5 Ohm I max. = 55 mA P= 3 Watt Cat. no. 34.133

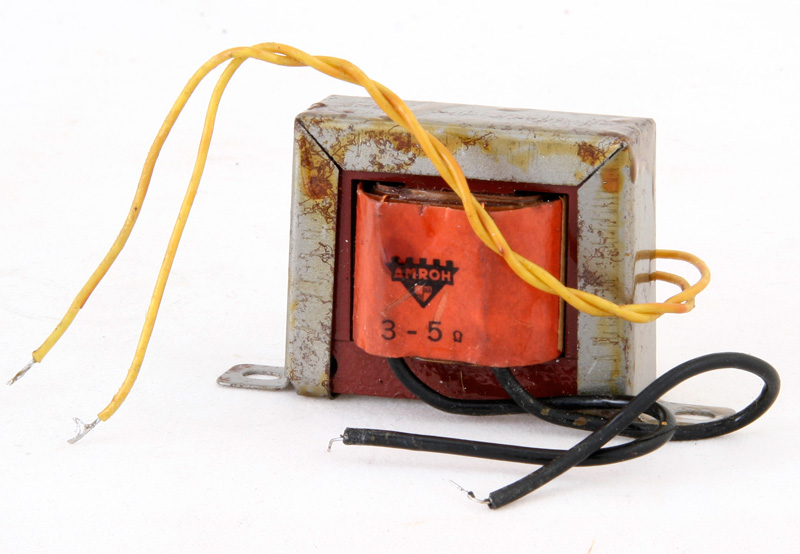

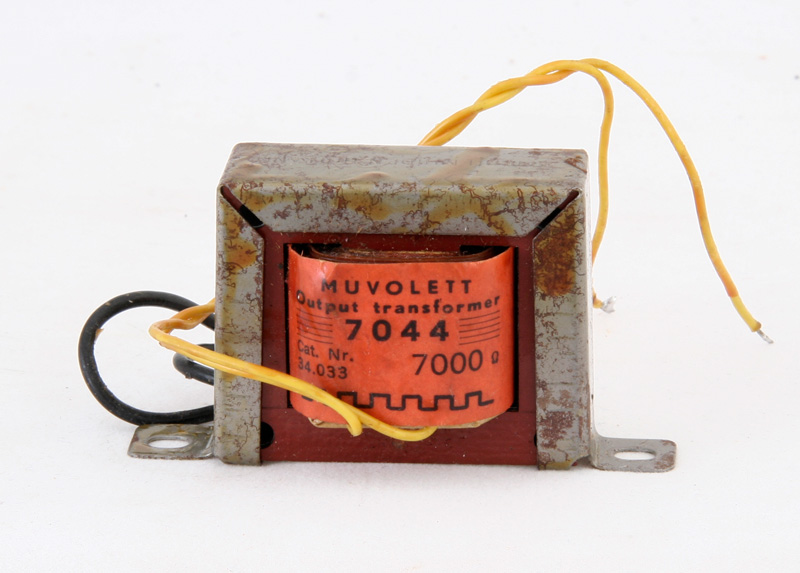

7044
Prim.: 7000 Ohm Sec.: 3-5 Ohm I max. = 40 mA P= 3 Watt Cat. no. 34.033

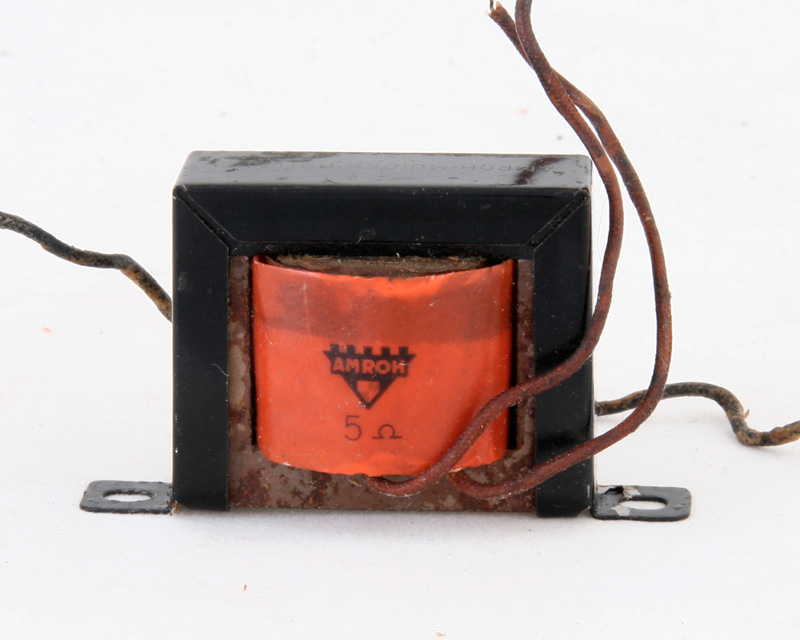

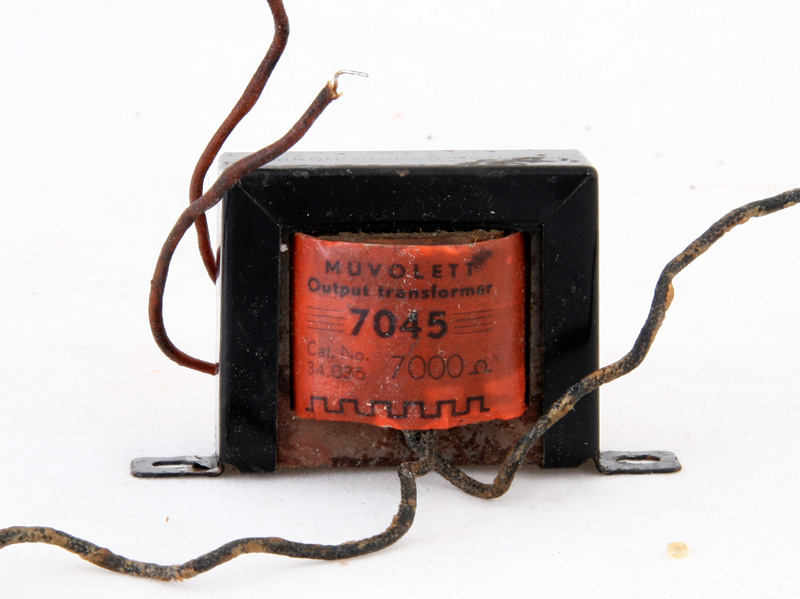

7045
Prim.: 7000 Ohm Sec.: 5 Ohm I max. = 40 mA P= 3 Watt Cat. no. 34.035

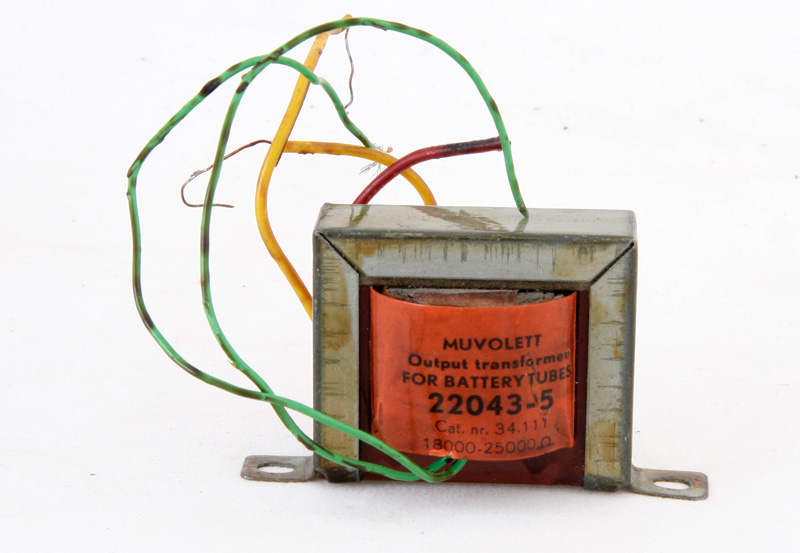

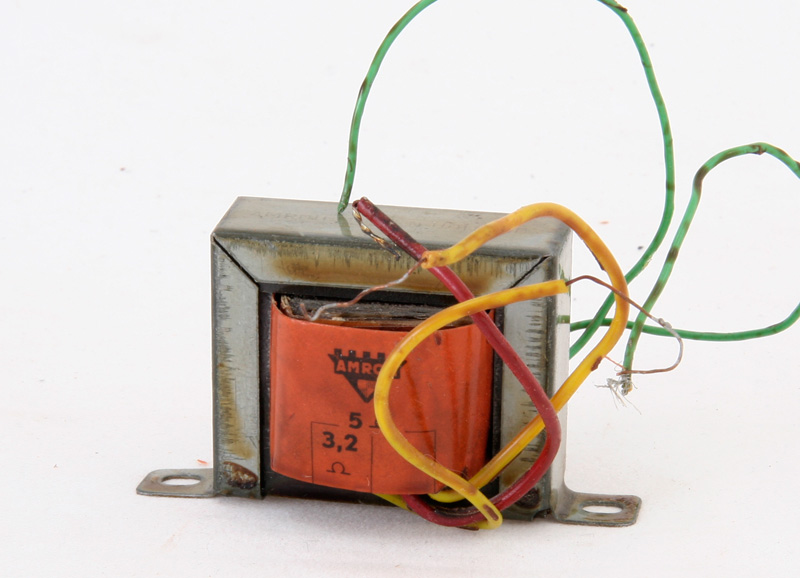

22043-5
Prim.: 18K-25K Ohm Sec.: 3+5 Ohm I max. = 40 mA P= 3 Watt Cat. no. 34.111

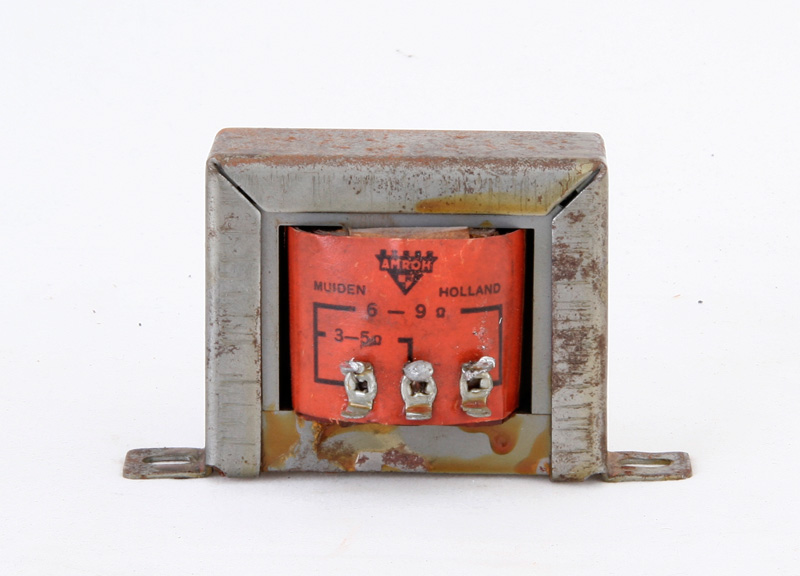

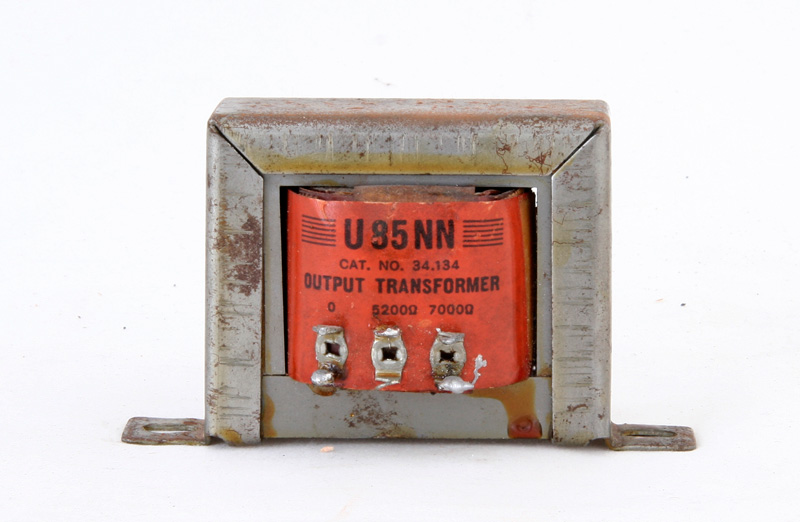

U85NN
Prim.: 5200 Ohm of 7000 Ohm Sec.: 3-5 , 6-9 Ohm , I max. = 60 mA P= 5 Watt Cat. no. 34.134

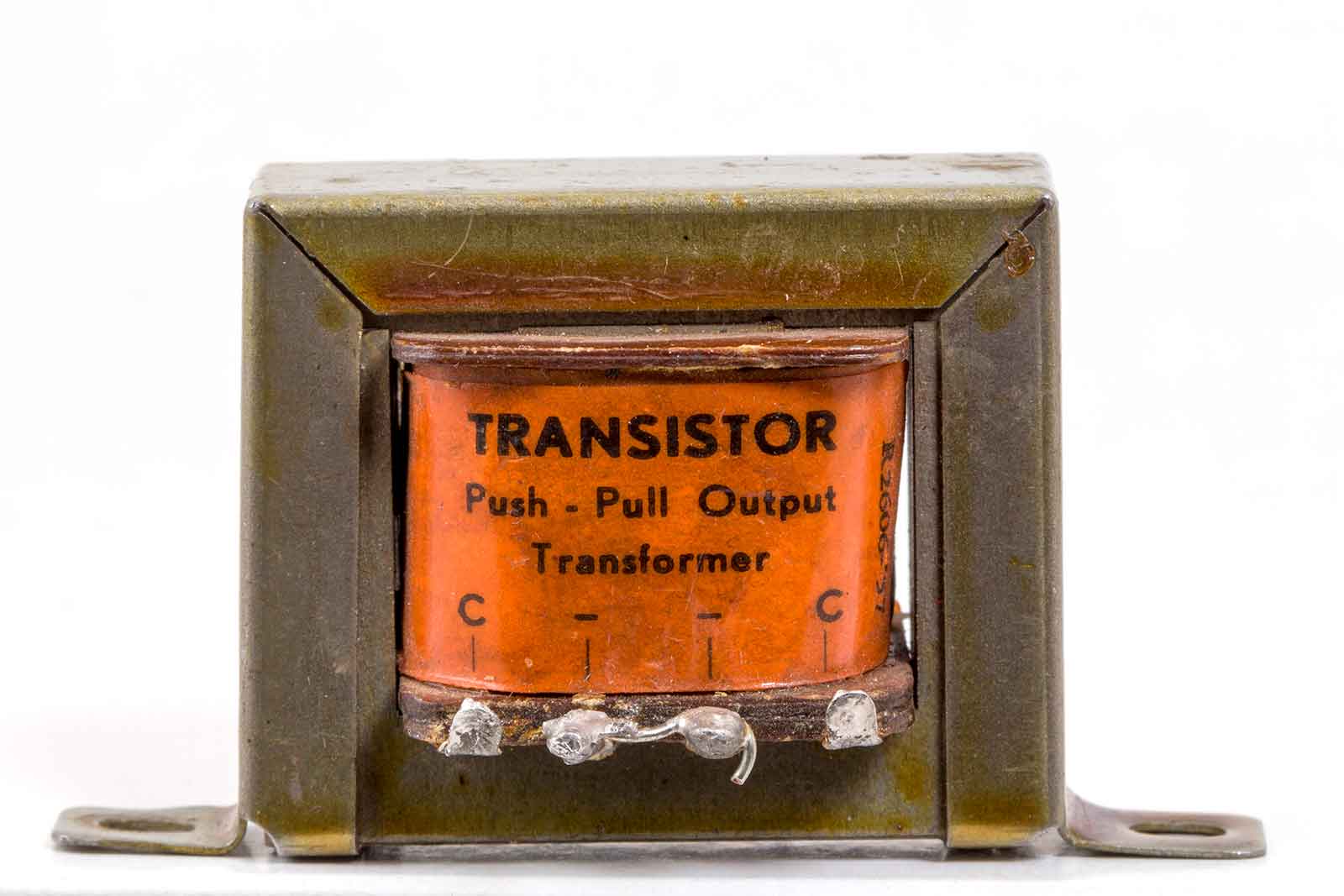

U88
push-pull-output secundair 3 en 5 Ohm Cat. no. 34.088

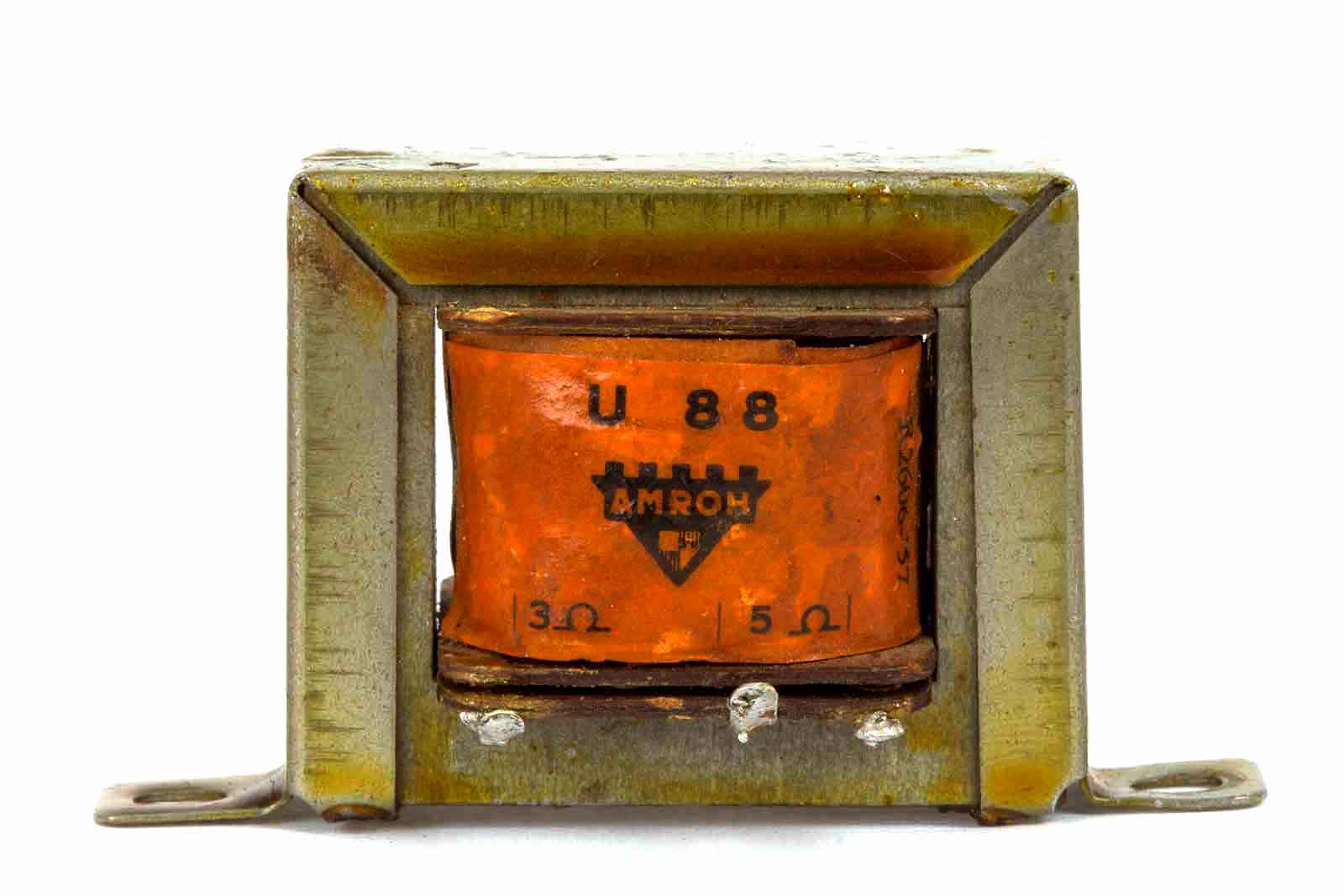

De secundaire kant, 3 Ohm en 5 Ohm.
Primair, geschikt voor 2 x OC14 of OC72
Terug naar begin van de pagina.

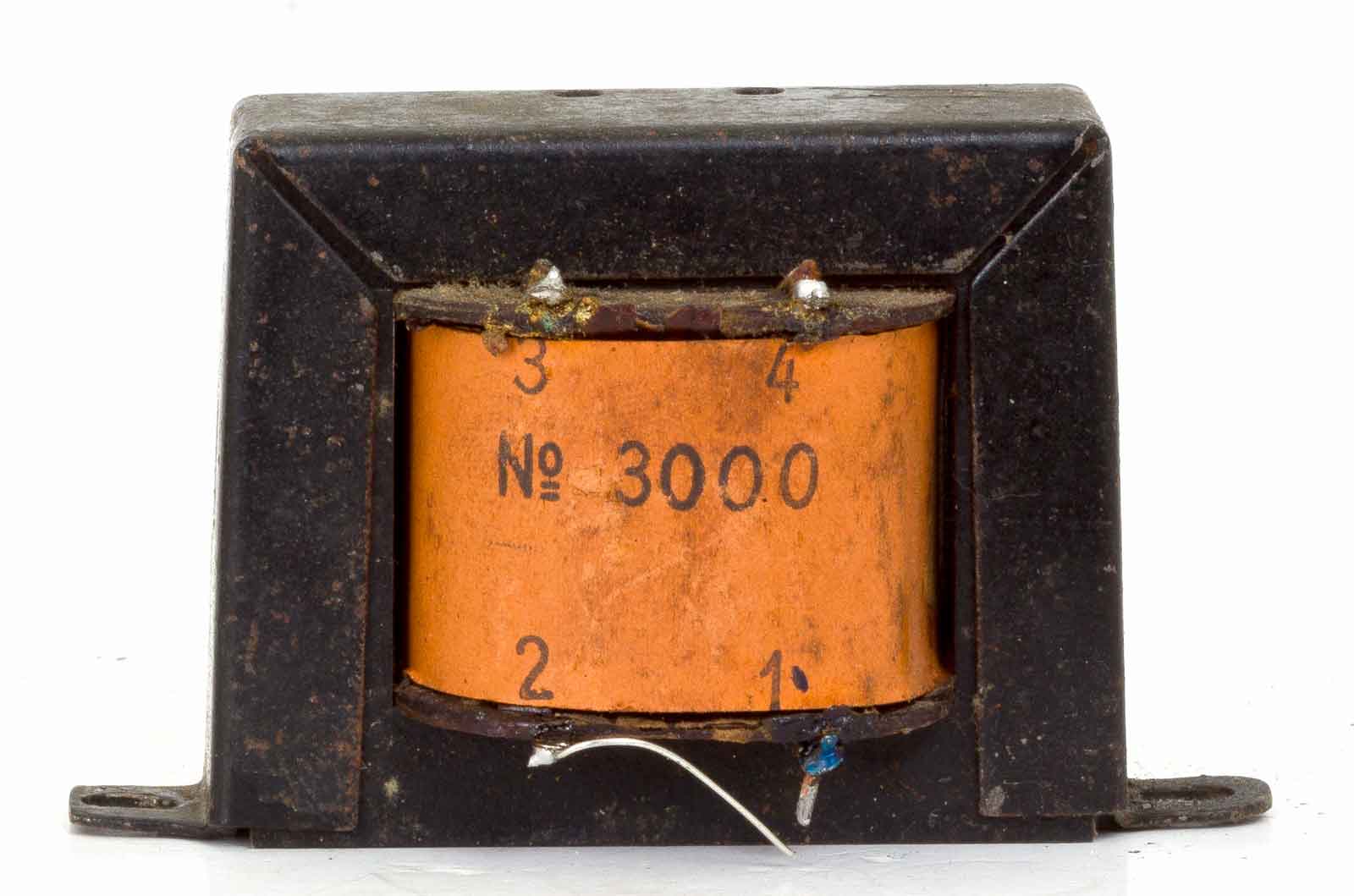

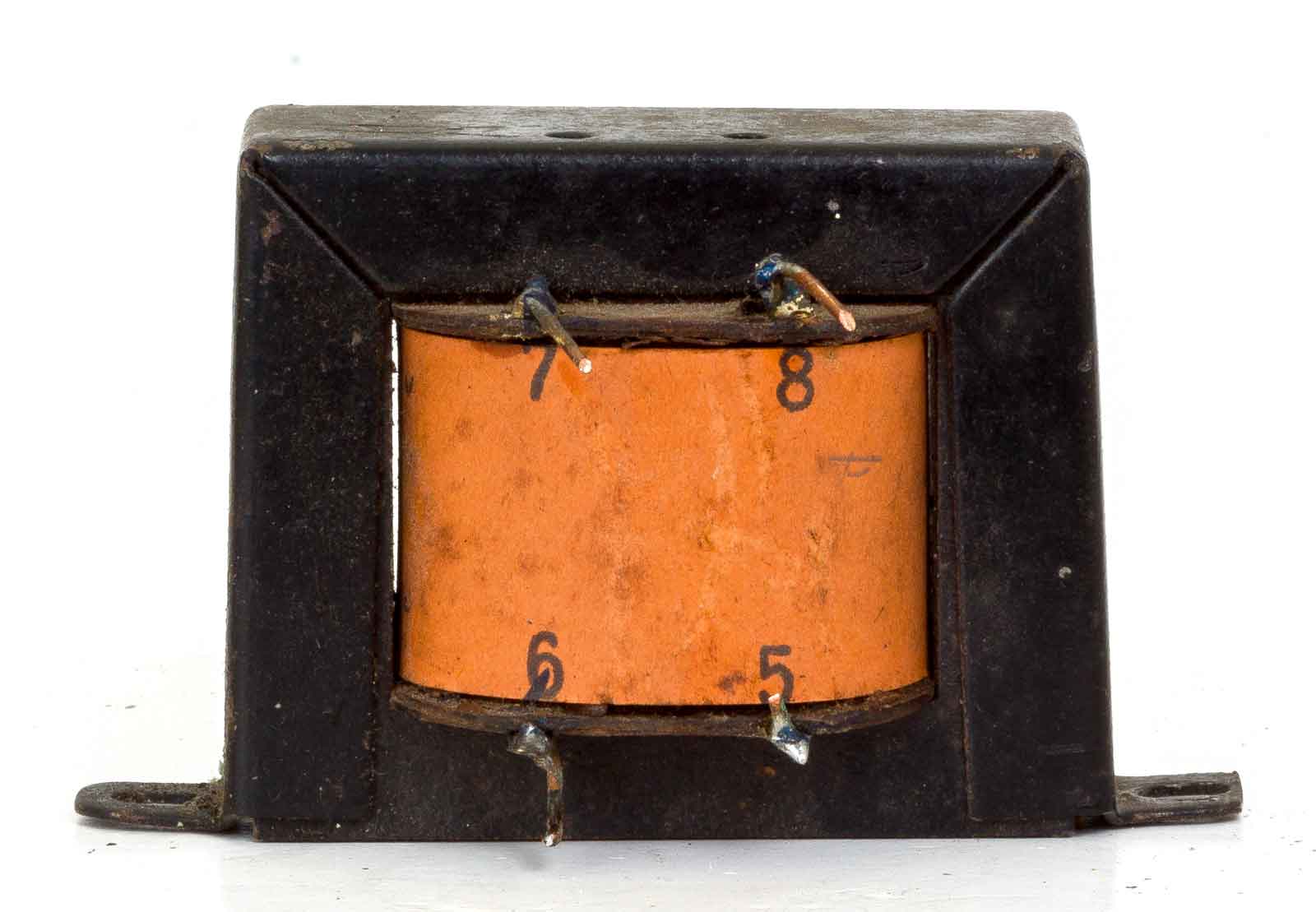

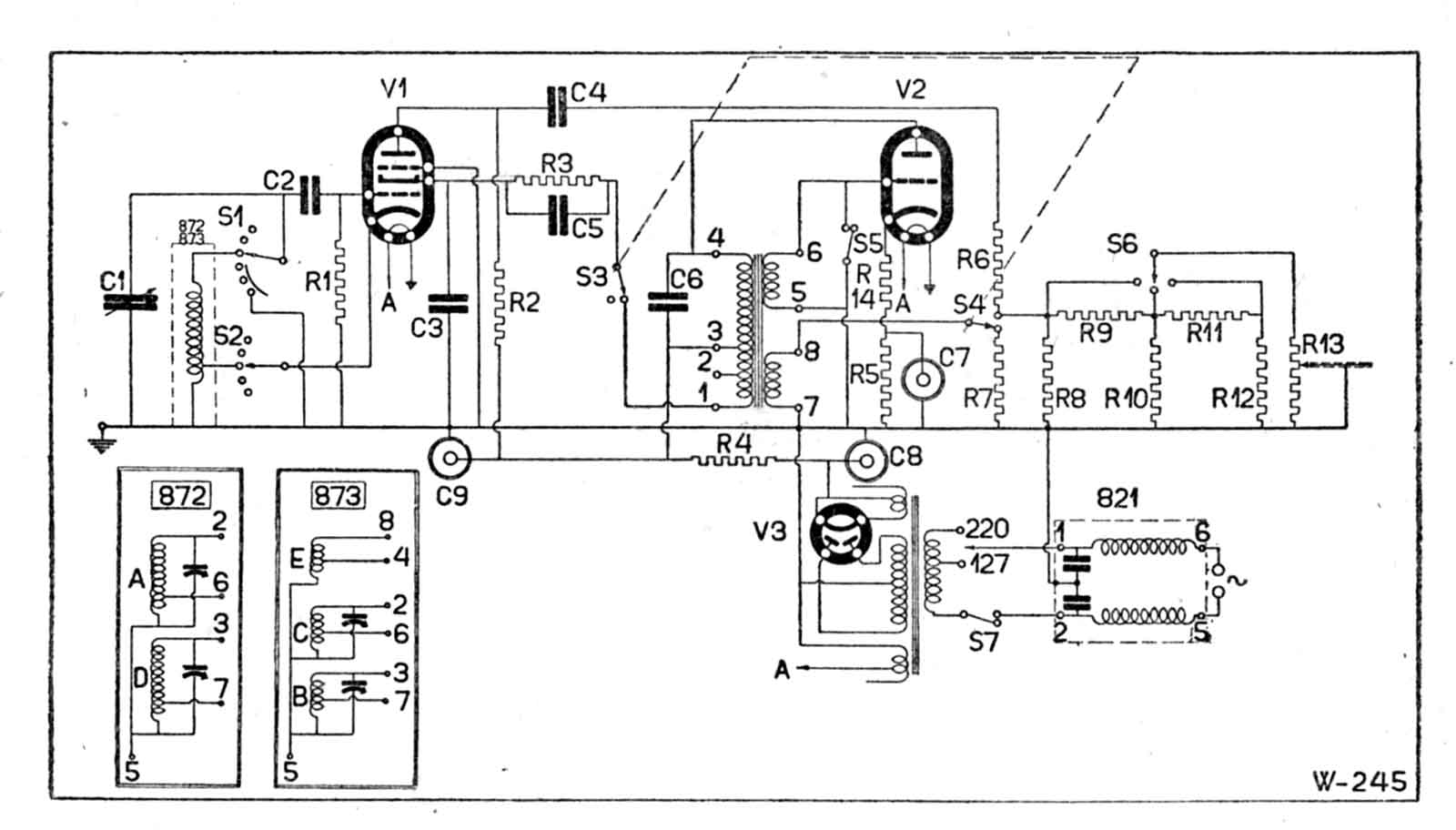

LF-trafo type N0. 3000
Toegepast in de Signaal generator MK ??
Terug naar begin van de pagina.
