Bij de vele bouwontwerpen van de Muiderkring werden diverse Amroh middenfrequent-trafo's gebruikt.
Op deze pagina worden er een aantal voorgesteld en waar mogelijk van informatie voorzien.
Voor alle types geldt, de trafo met het laagste nummer is altijd de eerste MF en die met het opvolgende nummer is de tweede MF.

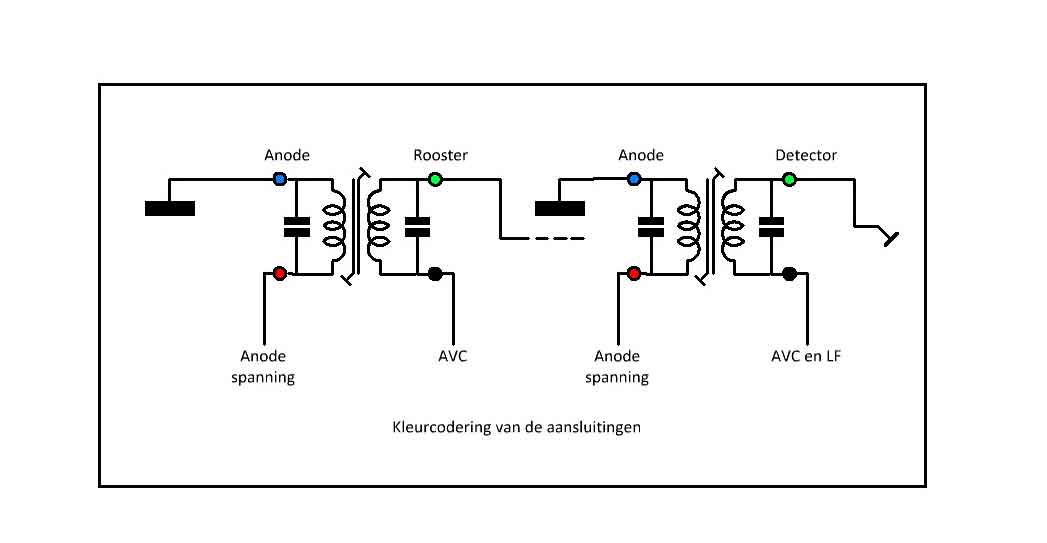

De aansluitingen:

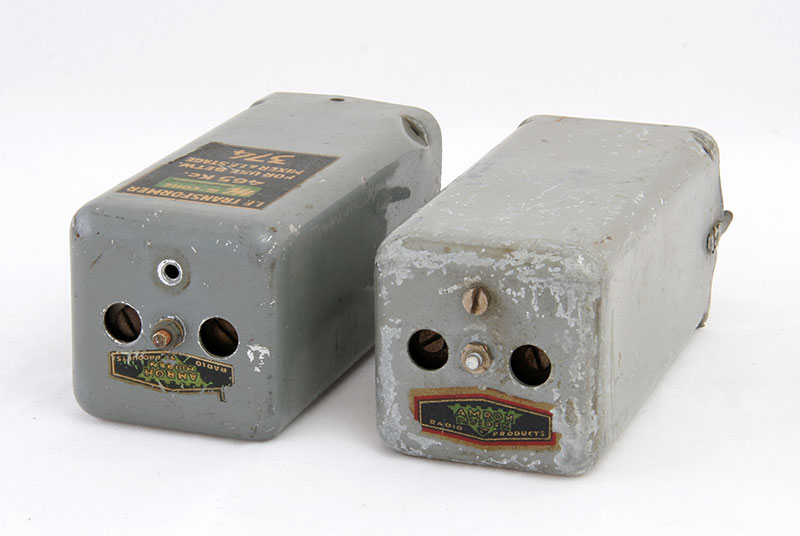

De types 374 en 375.

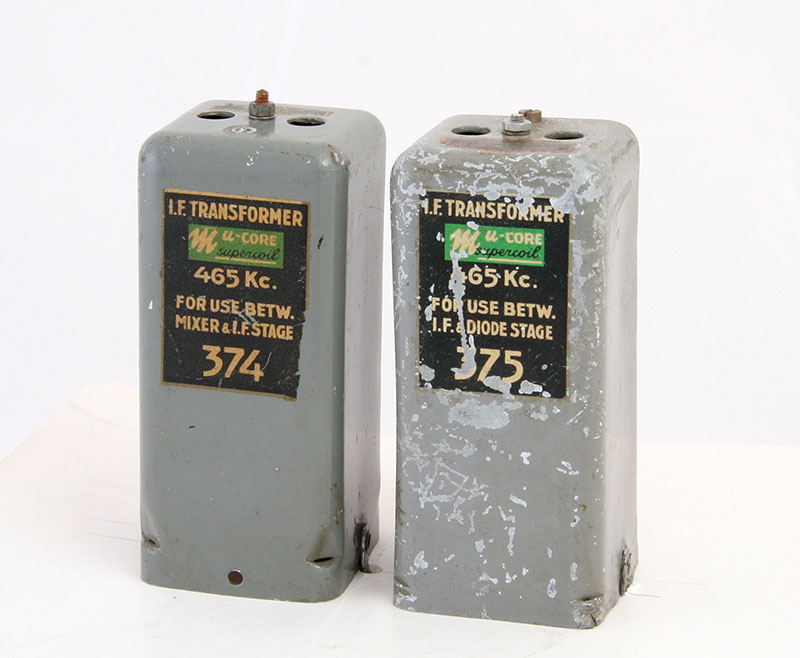

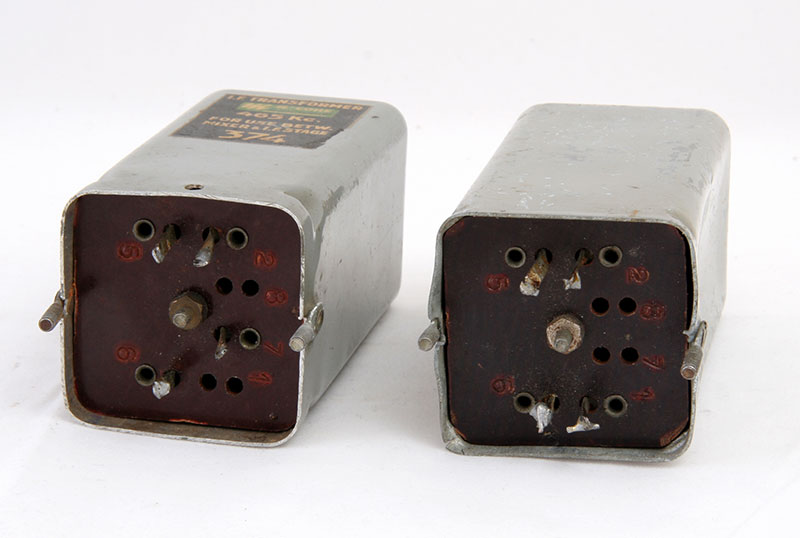

MF-trafo 374 werkte samen met 375.

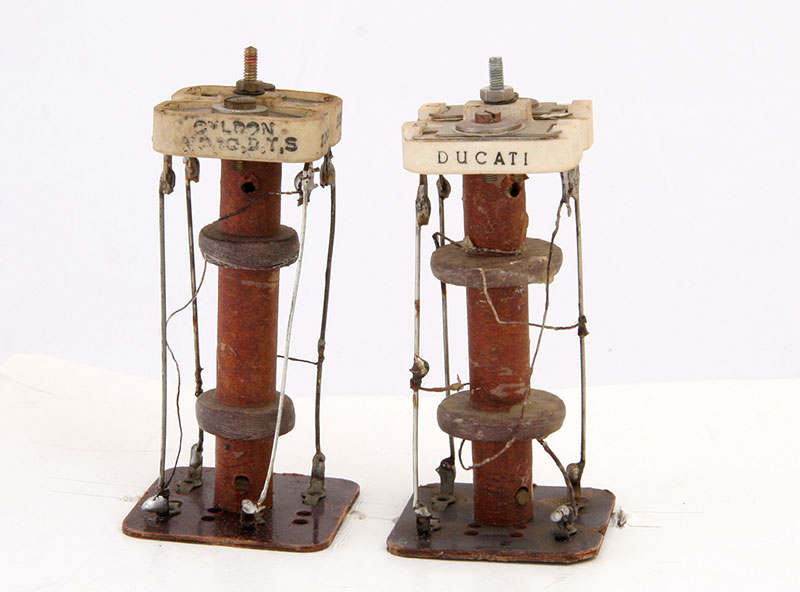

Ja, de buitenkant Amroh en binnenin....... een wat onleesbaar merk met rechts een DUCATI, die maakten ook erg mooie spoelblokken.
Het kan echter ook zijn dat alleen de trimmers van merk verschillen, maar als ik de spoelen zo bekijk lijkt me dat niet waarschijnlijk.

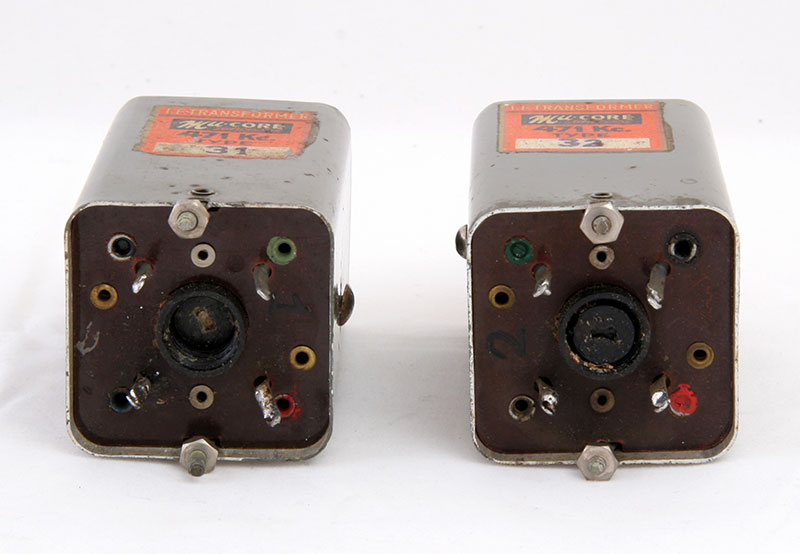

Types 31 en 32.

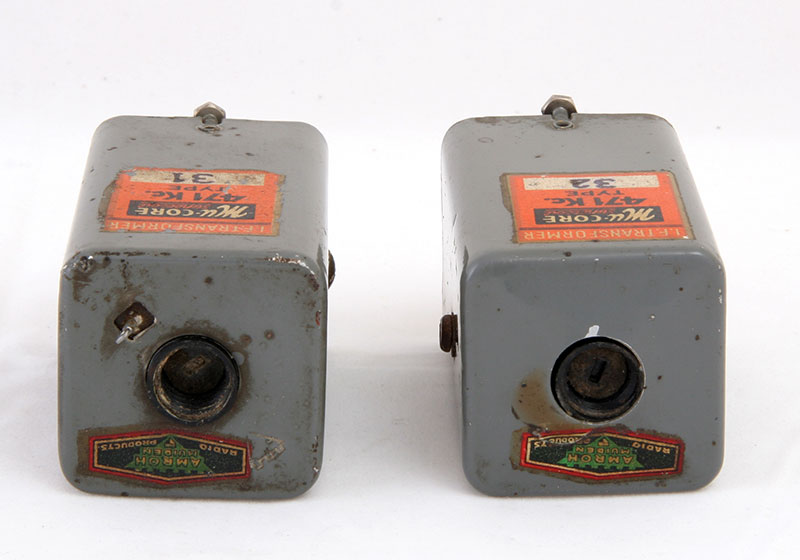

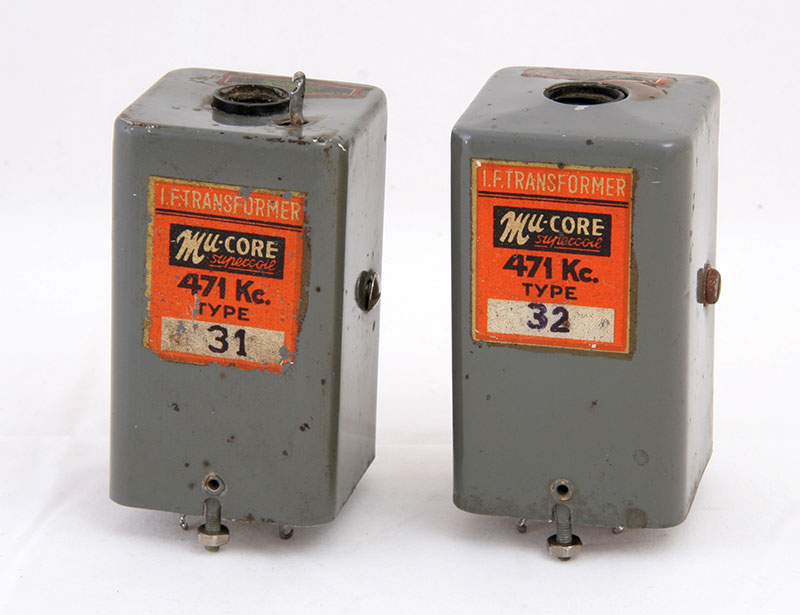

MF-trafo's 31 en 32.
.
Types 51 en 52.
Middenfrequentie 467,5 kHz

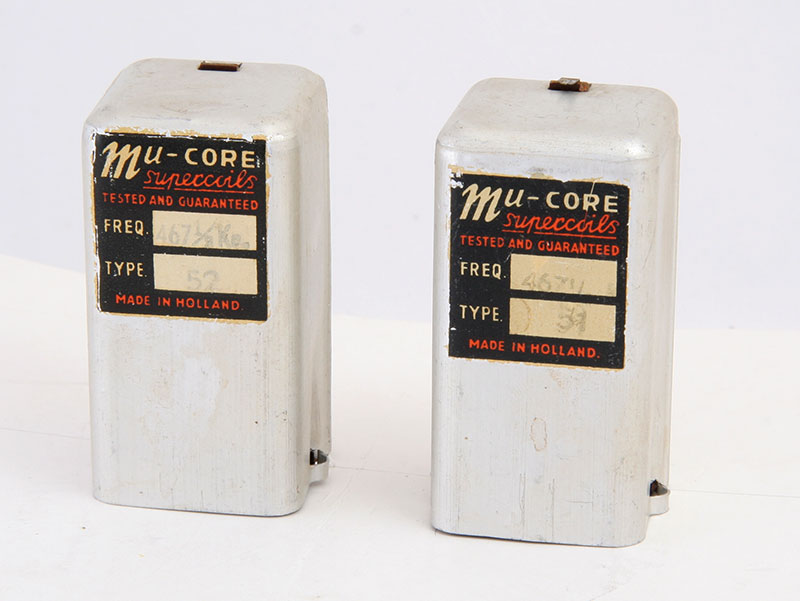

MF-trafo's 51 en 52.
Nr.51 is de eerste MF, de aftakking boven op de behuizing moet aan het signaalrooster van de
MF-versterkerbuis aangesloten worden. Dit was gedaan om de verbinding naar het rooster van de MF-buis zo kort mogelijk te houden. Ten tijde van deze MF-trafo's werden MF-buizen gebruikt met een top-aansluiting voor het rooster, bv. de EF9. Voor de modernere buizen was deze aansluiting onder aan de trafo aanwezig.

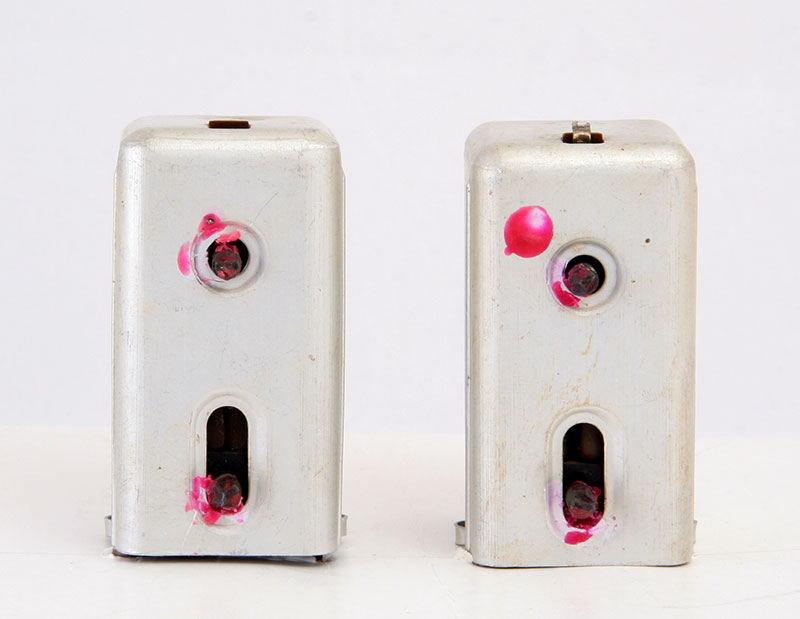

De afregelpunten van de trafo's. De onderste kern regelt de zelfinductie van de primaire van de trafo, de bovenste dus de secundaire.
De L-waarde van de spoelen bedraagt rond de 750 muH, de kring wordt met een interne parallel-capaciteit van 150 pF gebruikt.
De L-waarde zonder kern loopt nogal wat uiteen. Dus het is niet zo dat afregeling op 467,5 kHz voor beide spoelen een zelfde stand van de kern laat zien. Hierbij spelen natuurlijk ook nog de bedradingscapaciteiten een rol. De LC-verhouding is bij deze resonantiekringen hoog, bij deze bv.
L-C ca. 2260. (Wortel uit L in H gedeeld door C in F).
Mensen die proberen de resonantiefrequentie naar beneden te regelen ( bv. 415 kHz) komen nog wel eens voor verrassingen te staan wanneer ze de parallel-capaciteit vergroten om deze frequentie te bereiken. De Q van de kring gaat drastisch omlaag en dat is voor een MF-trafo eigenlijk niet de bedoeling.
De kernen hebben een uiterst fijne draad en met een vastzittende kern moet ook uiterst voorzichtig gewerkt worden. Nooit met nagellak de kern vast zetten!!! Een beetje was kan met matige verwarming nog wel los komen, maar nagellak. Losmaken met agressieve middelen kan ook nog andere schade veroorzaken.
\

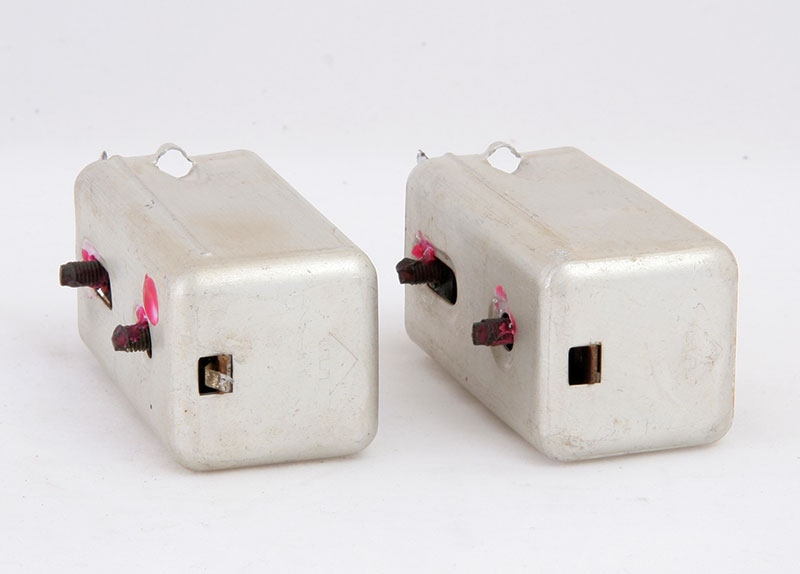

Bovenaanzicht van de 51 en 52 ( vlnr)

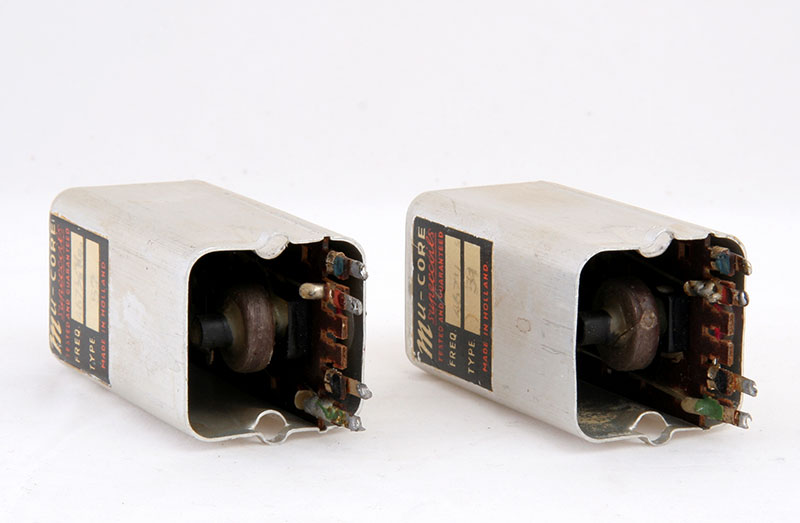

Het binnenwerk van de trafo's. De mica-condensatoren van 150 pF passen precies tussen de beide spoelen, maar zijn op de achterzijde van de grondplaat gemonteerd.

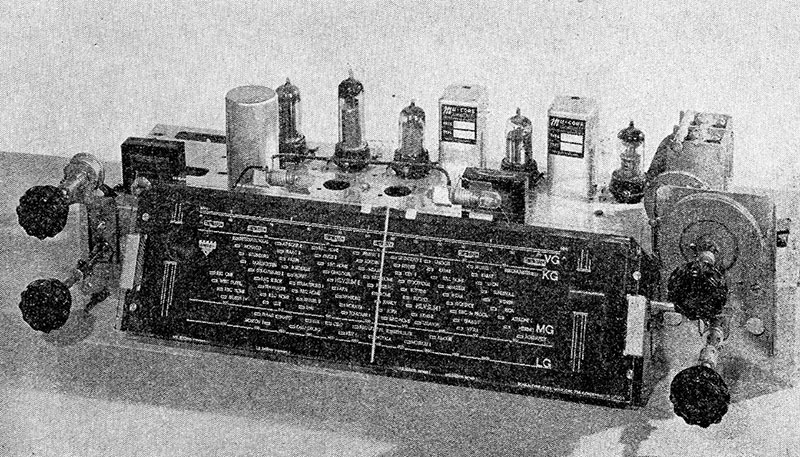

Toepassing van de 51 en 52 middenfrequent-trafo's in de Pin-Up super U51a. ( 1952)
.

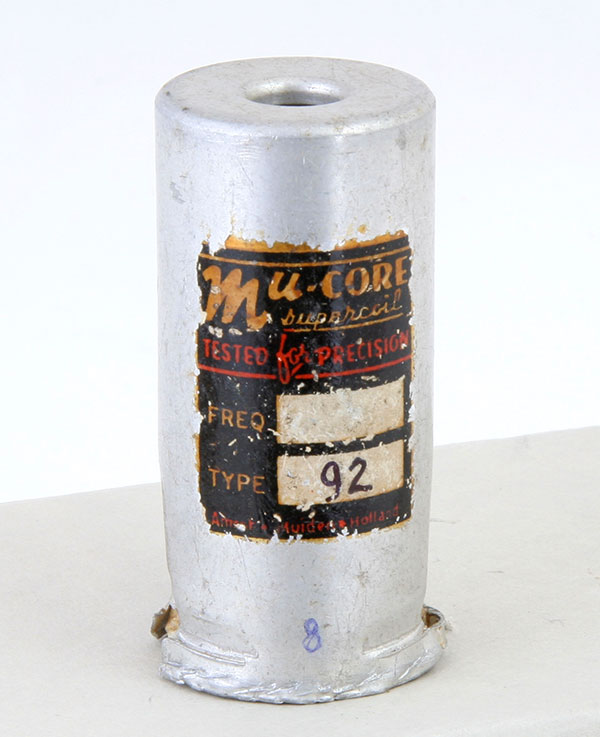

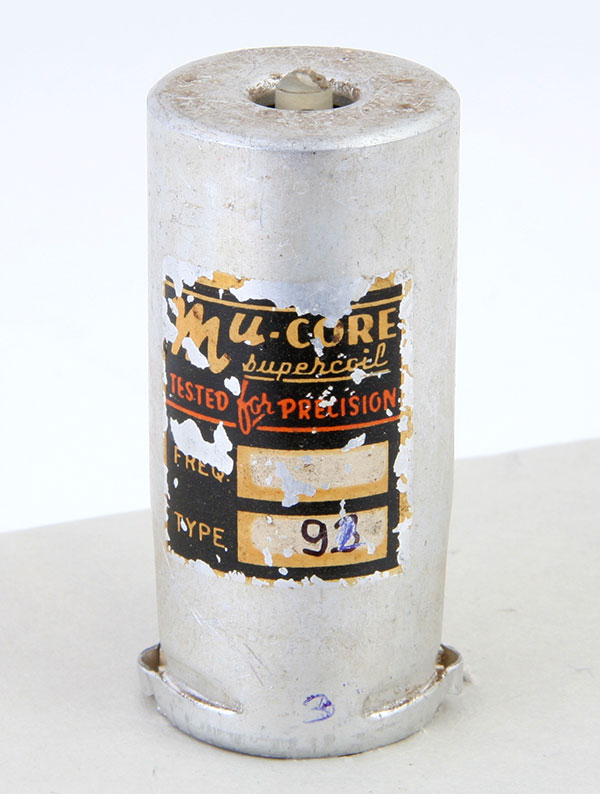

Types 92 en 93

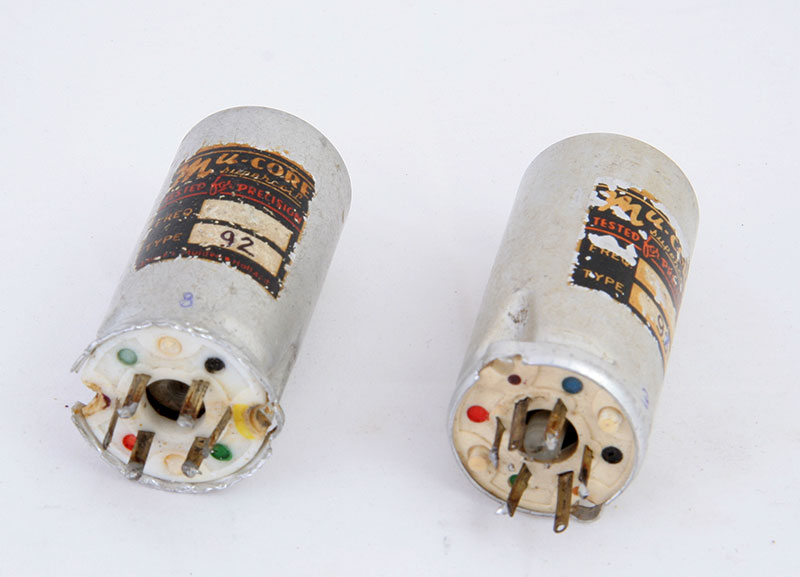

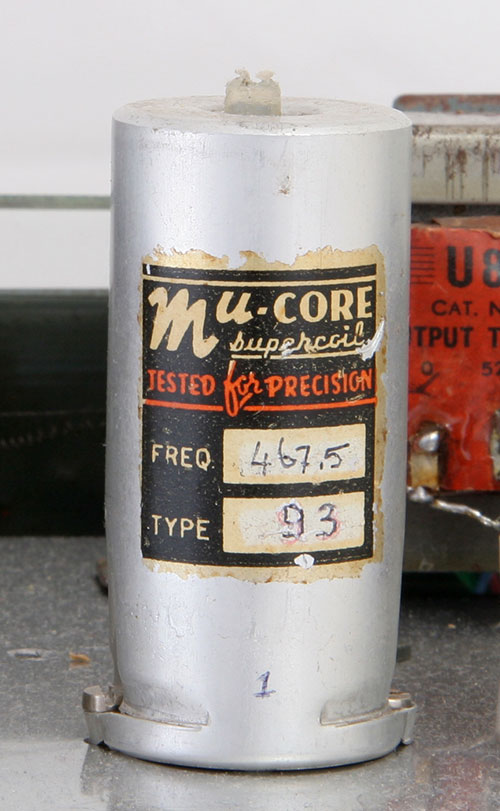

MF-trafo's 92 en 93.
