De Novocon DC 201

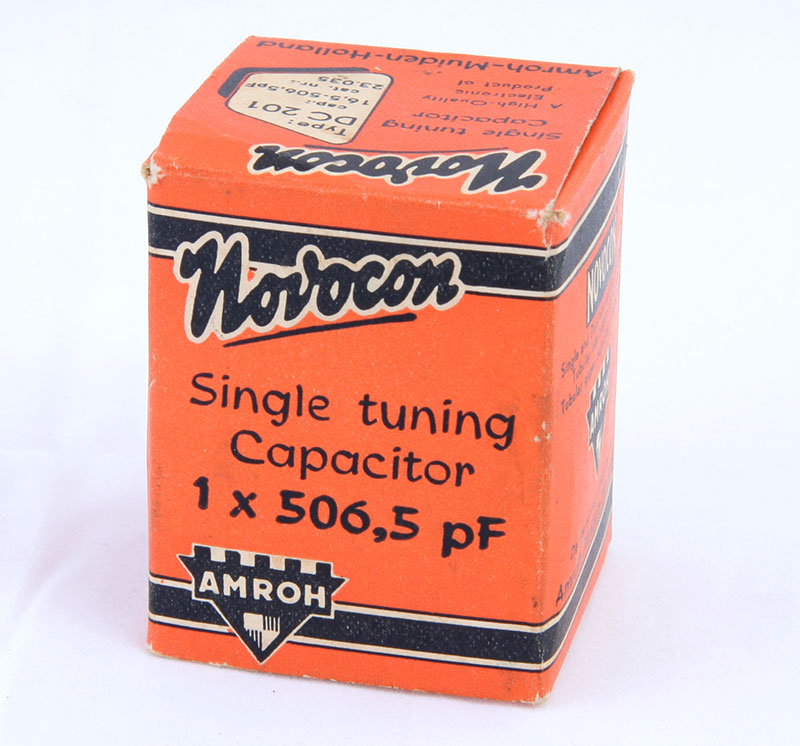

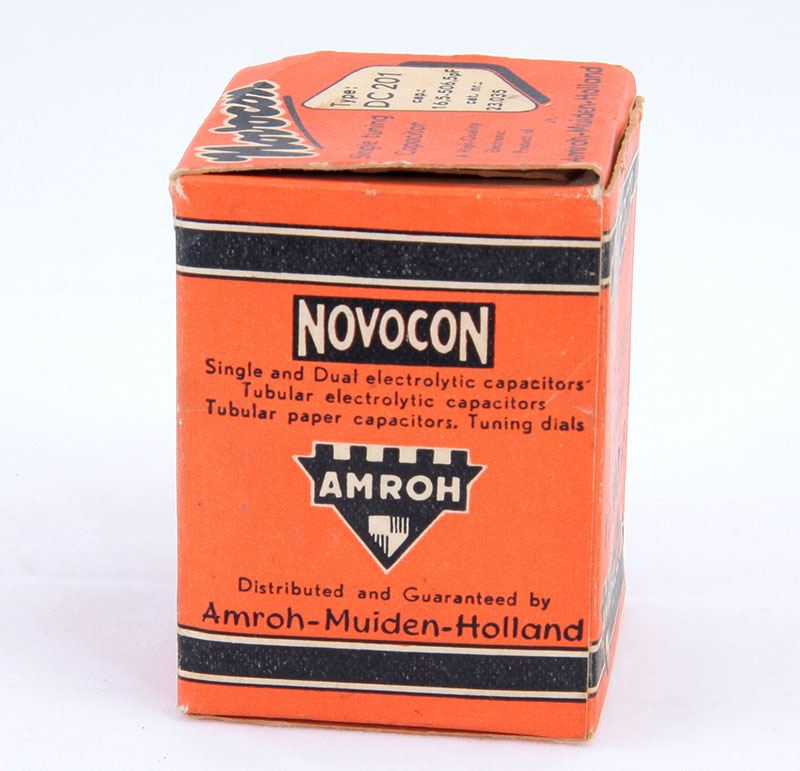

Doosje voor een NOVOCON afstem-C.
Met veel reclame.

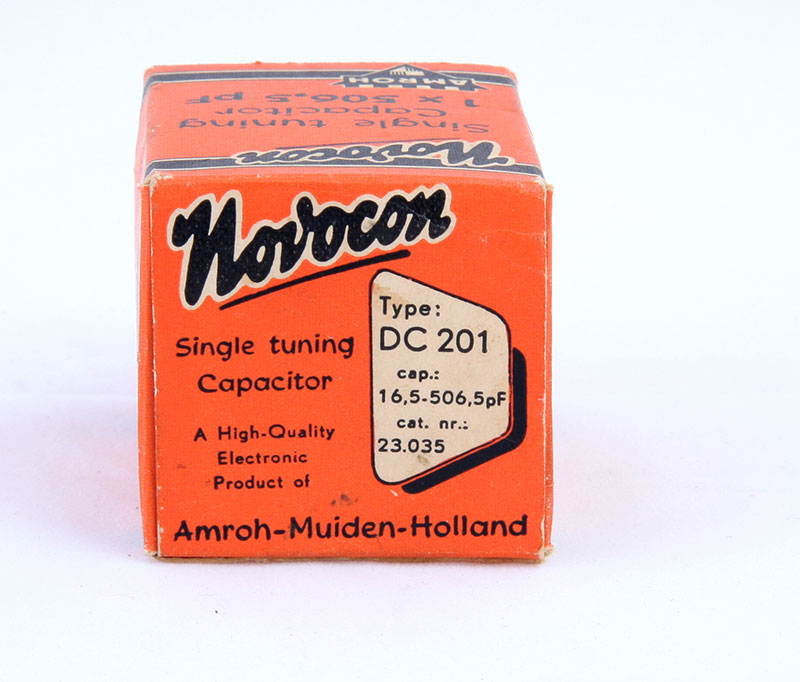

Het typenummer, de DC201. En wat zit er in het doosje???

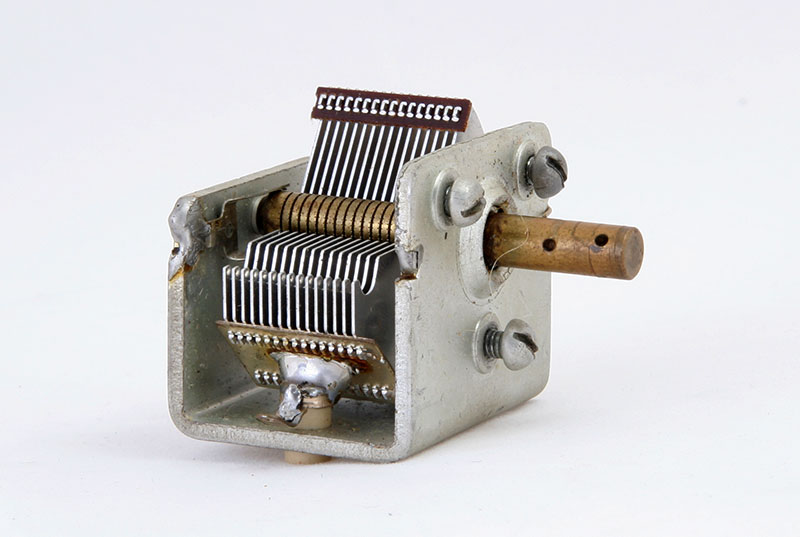

Een POLAR. Welliswaar ook een merk dat door Amroh werd vertegenwoordigd.
De enkele uitvoering van 500 pF.

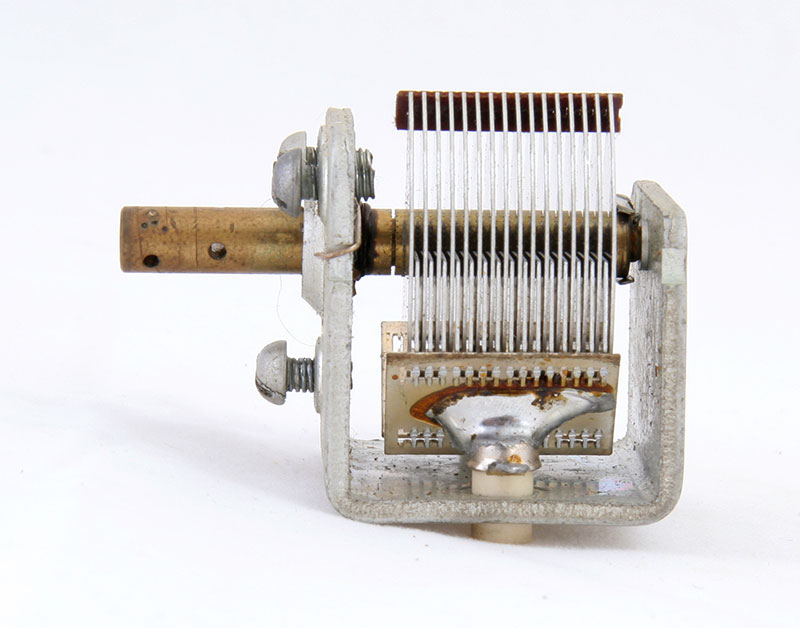

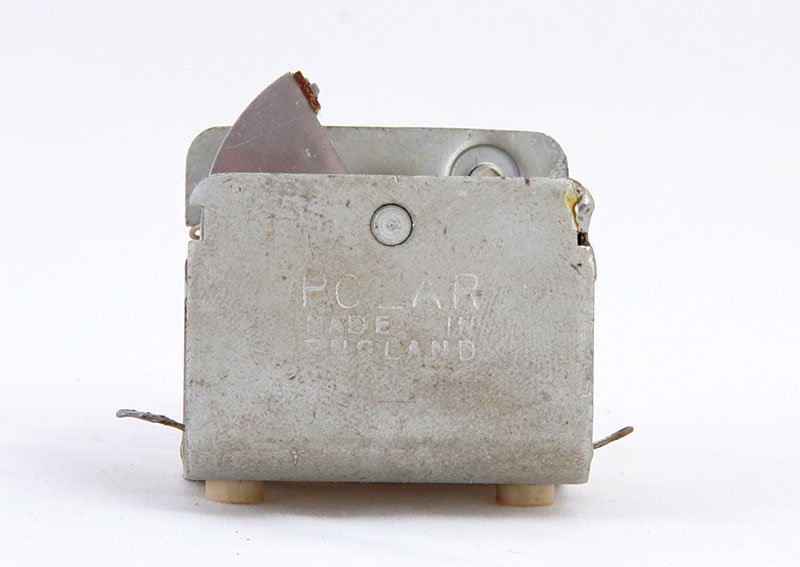

De merknaam op de achterkant.
Van deze POLAR is ook een variant met een ronde bovenkant:

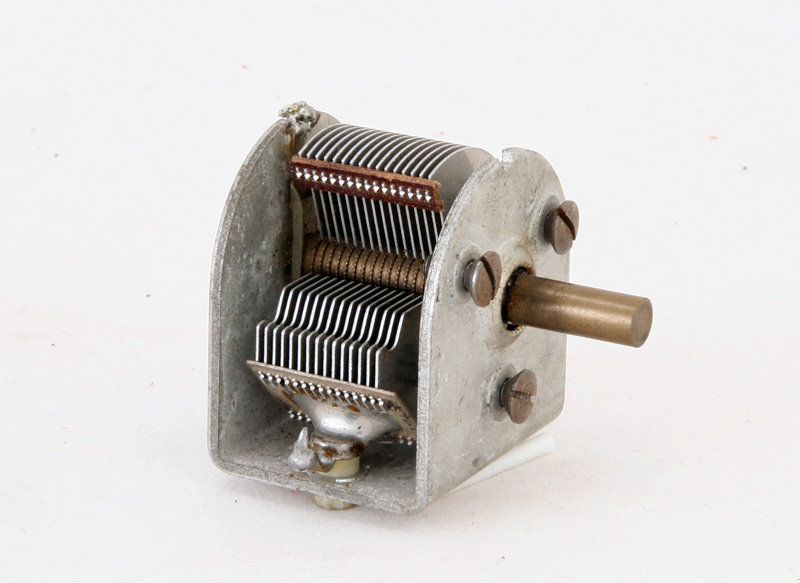

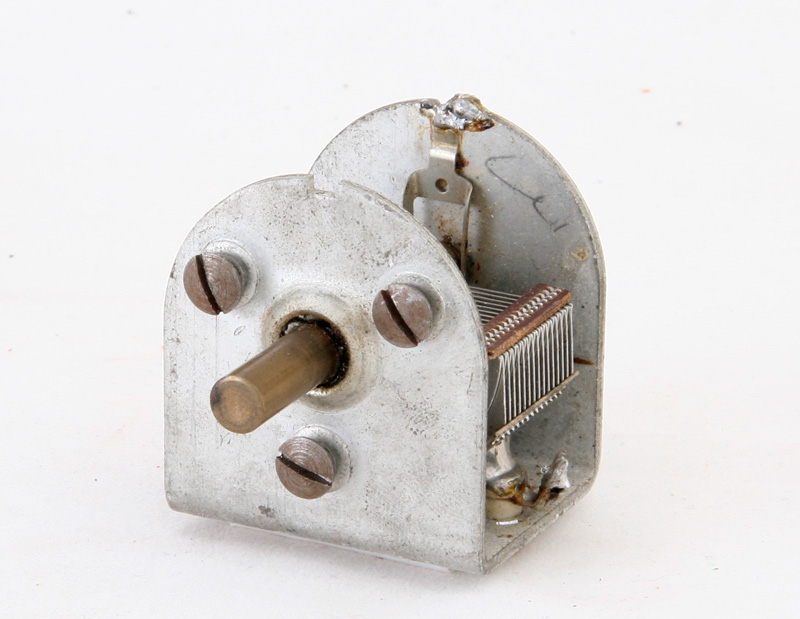

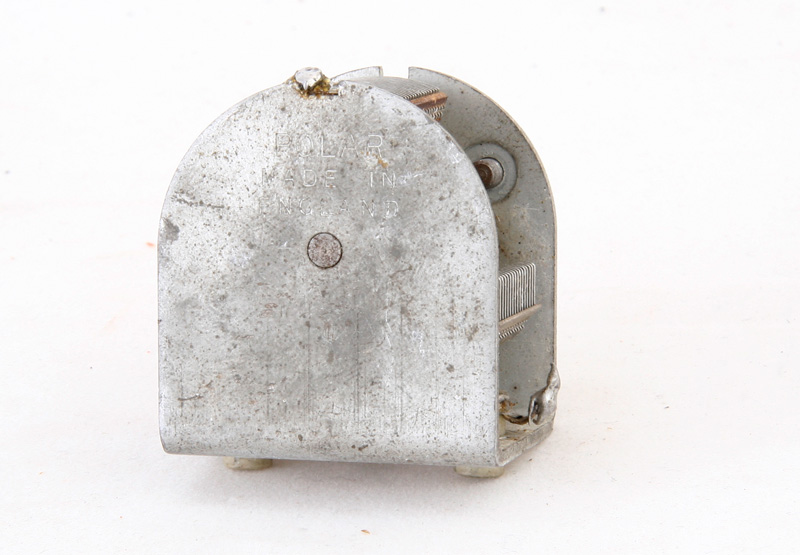

Polar rond.
Deze constructie biedt wat meer bescherming voor de bewegende platen.
De achterkant met de merknaam. ( Helaas zo niet te lezen, maar het staat er wel op)

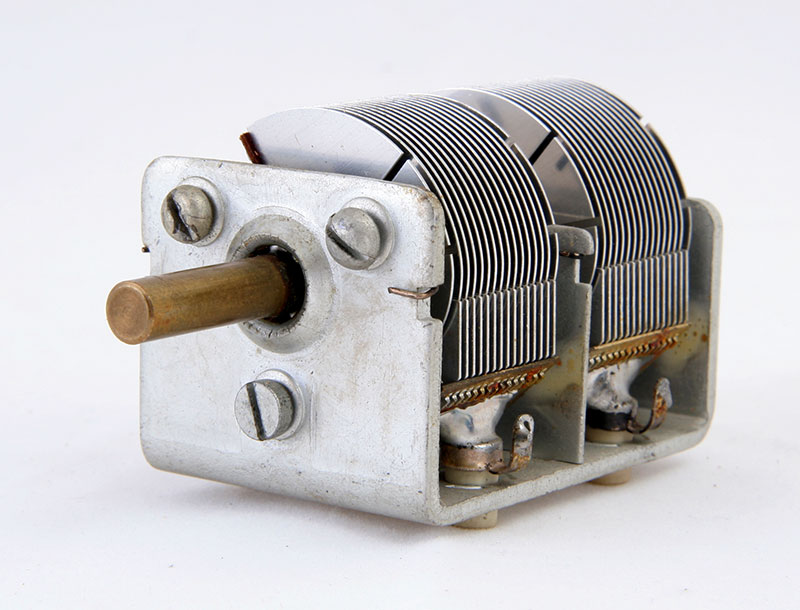

De tweevoudige POLAR.

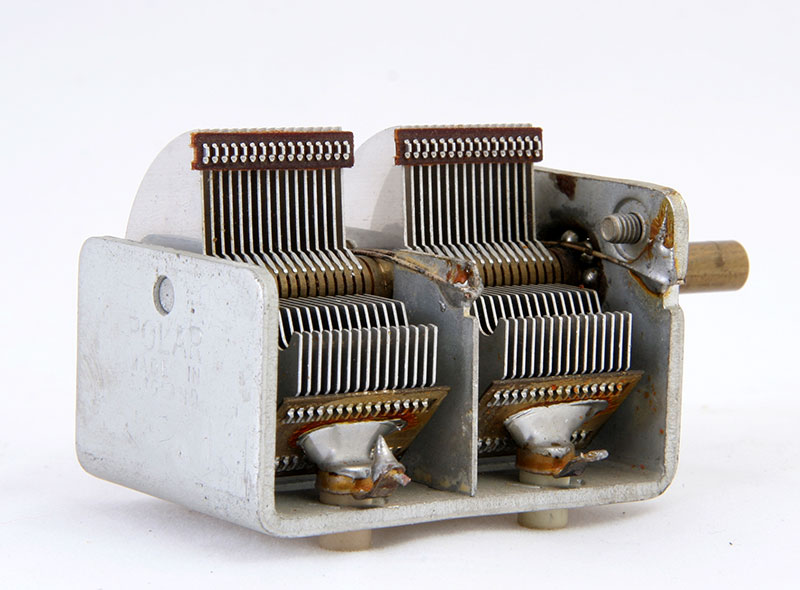

Dit is de dubbele uitvoering, 2 x 500 pF.
Ziet er niet verkeerd uit.

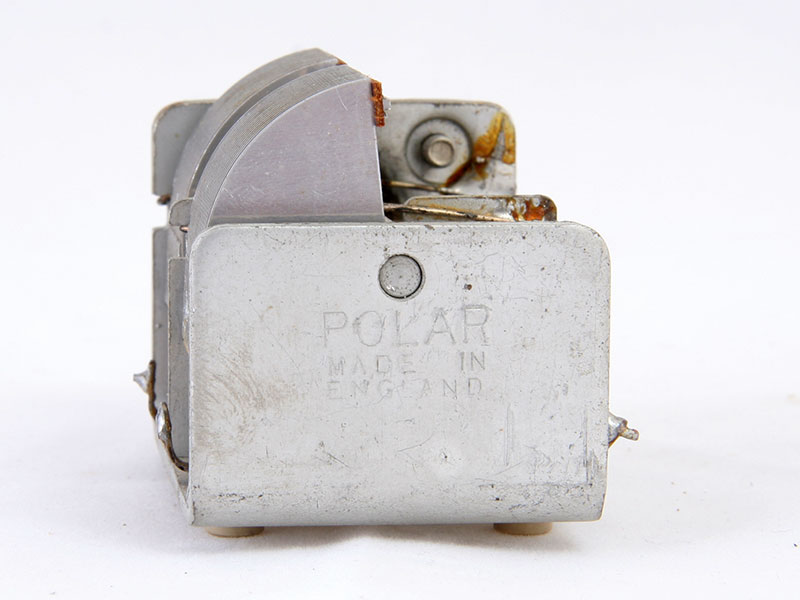

Hier is de merknaam wat duidelijker te zien.

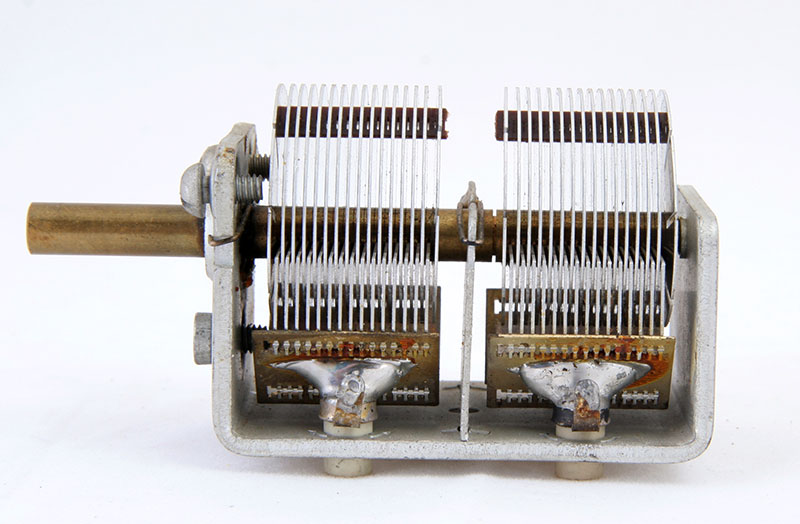

De twee secties van 500 pF en aan de voorkant het kogellager.

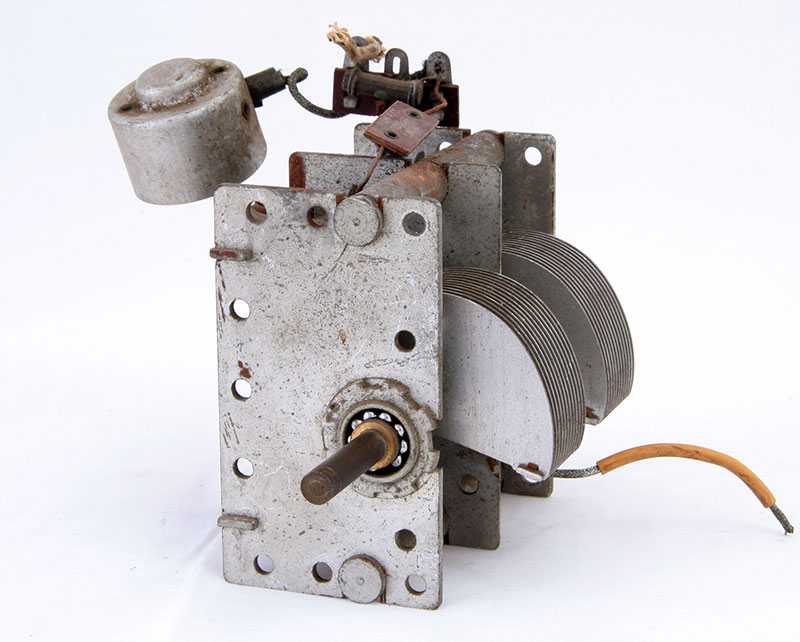

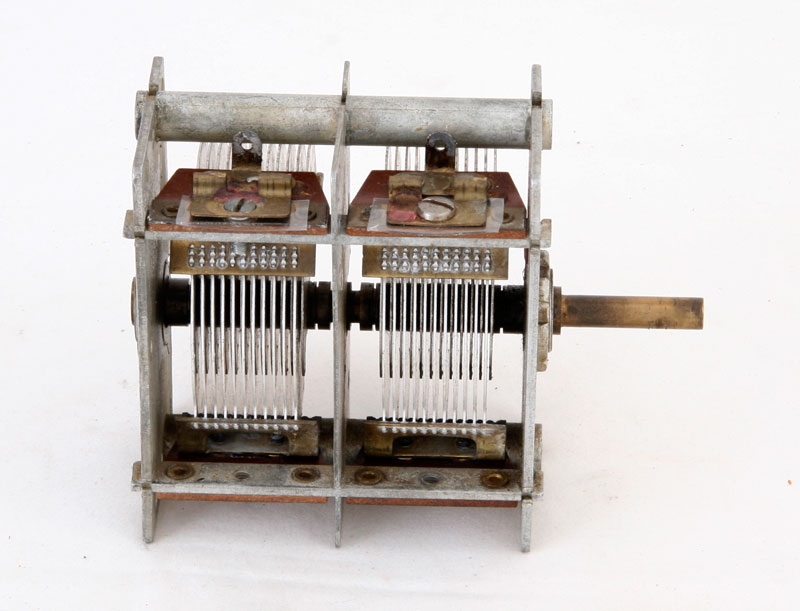

Een oudere tweevoudige uitvoering van een NOVOCON, type ???

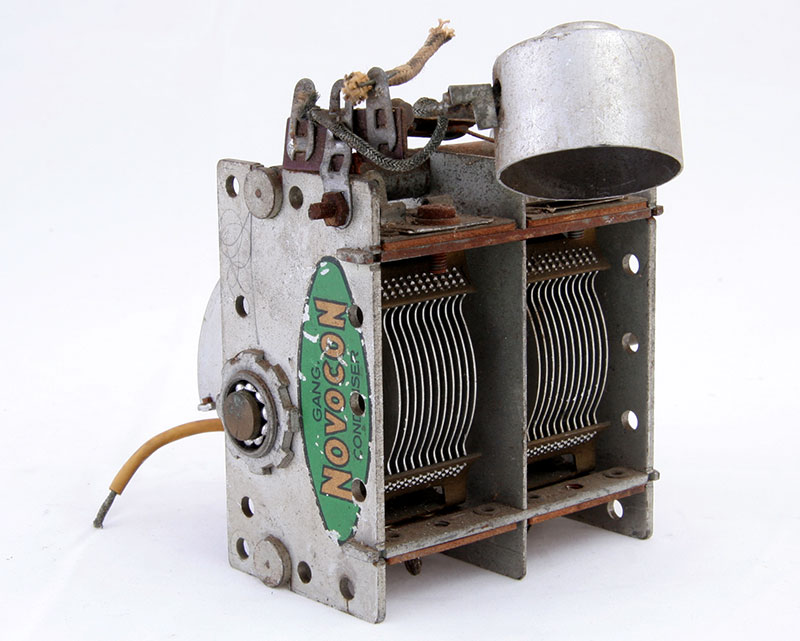

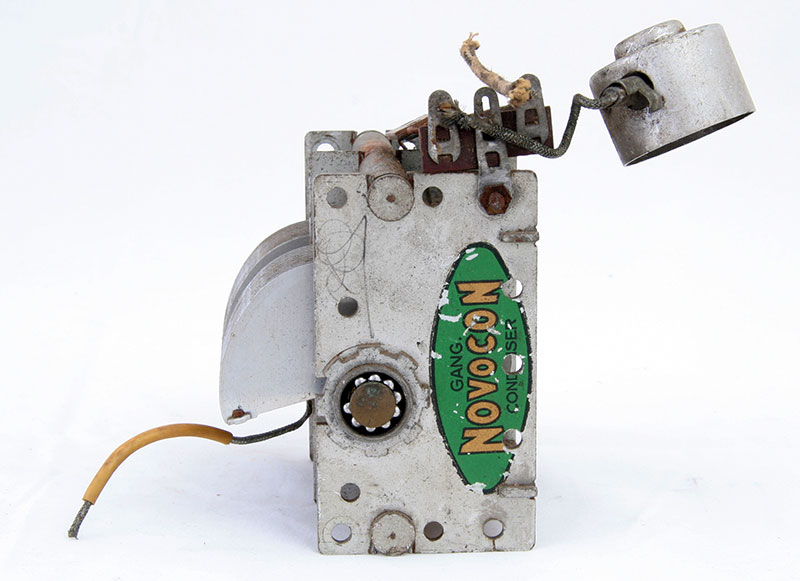

Een echte NOVOCON.

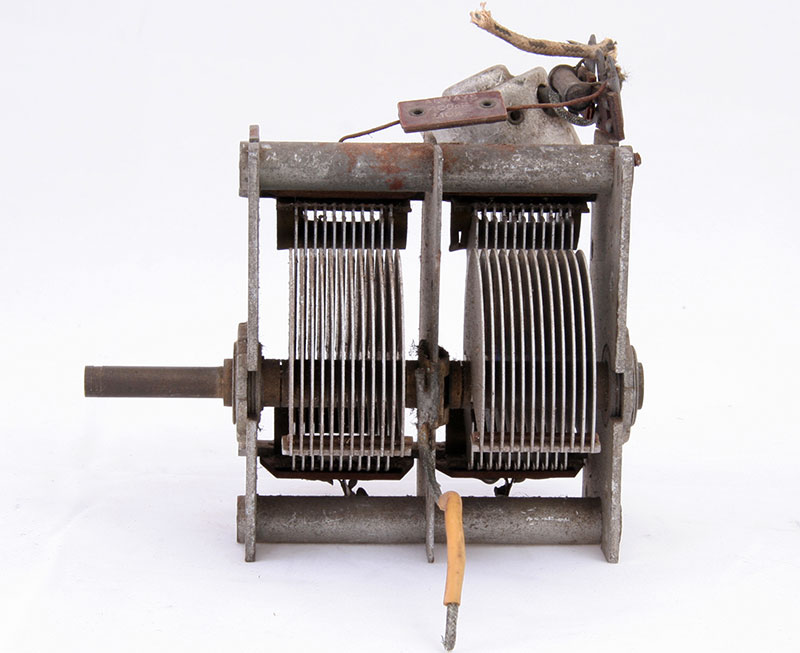

Met aansluiting voor het rooster van de mengbuis.
Heeft wel een schoonmaakbeurtje nodig. Je schijnt ze wel uitelkaar te kunnen halen, maar in elkaar zetten ????????

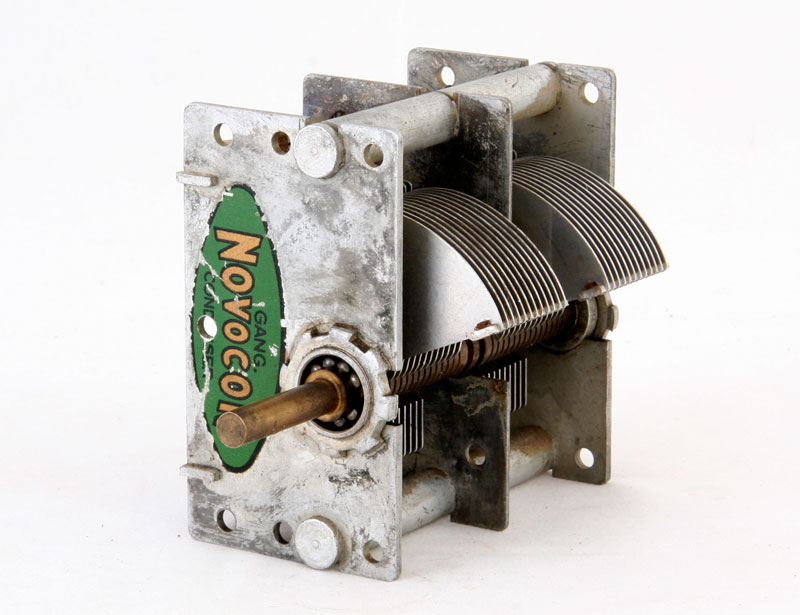

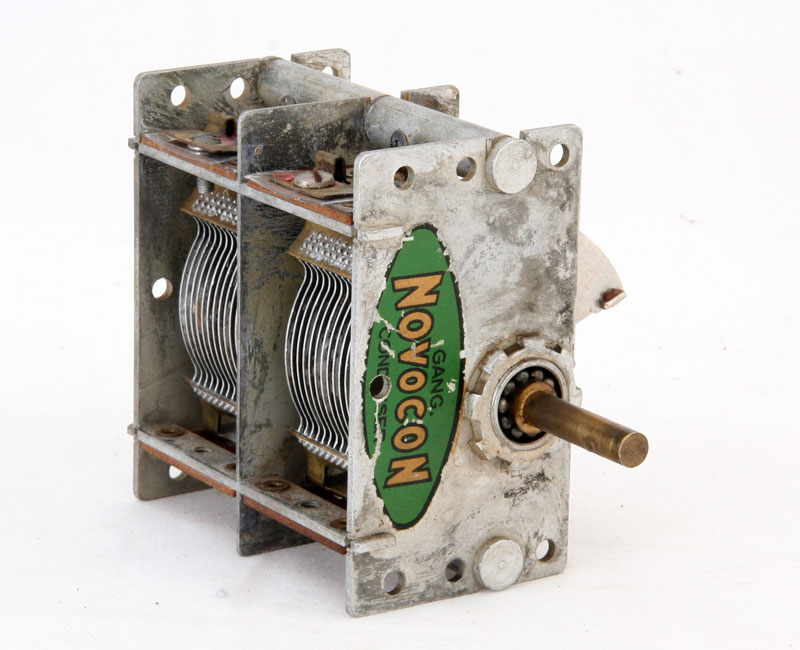

Hier een wat maagdelijker exemplaar met het Novocon-embleem op de voorzijde.
De vaste platen.
Boven op de vaste platen de trimmers. Dit exemplaar heeft nog nooit afgestemd.

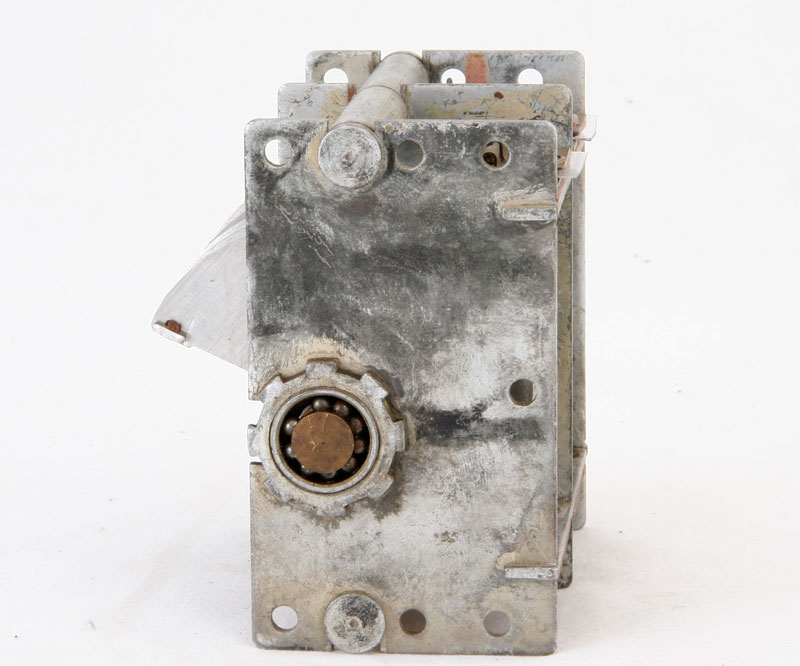

De achterkantmet kogellager. Zowel aan de voor- en achterkant is de as met kogels gelagerd.
De Novocon DC-203.
.jpg)

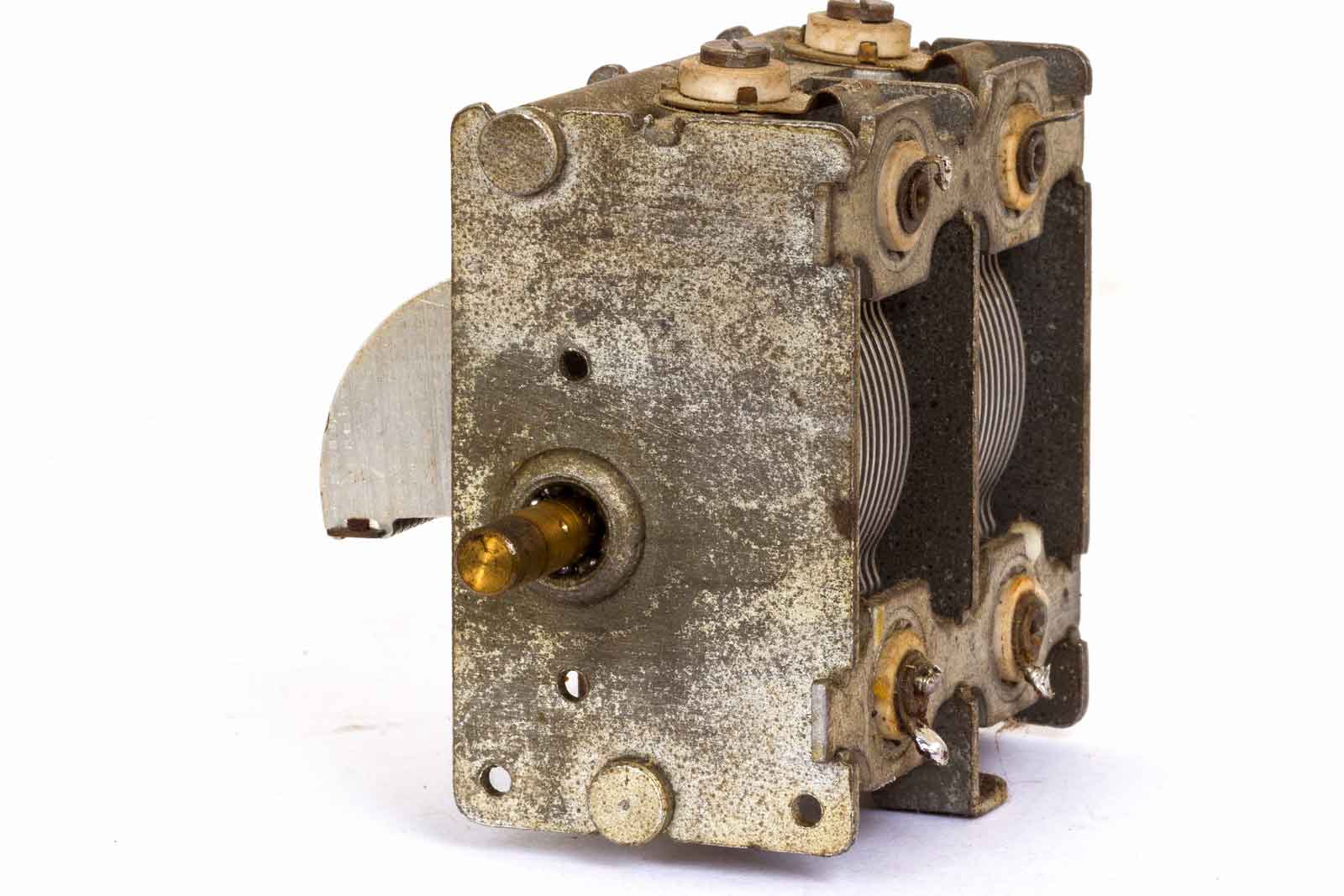

De afstem-C, niet nieuw uit doos, maar nog zeer goed te gebruiken. Een wasbeurtje in een ultrasoonbad doet trouwens wonderen. De as is aan de voorzijde van een kogellager voorzien.
.jpg)

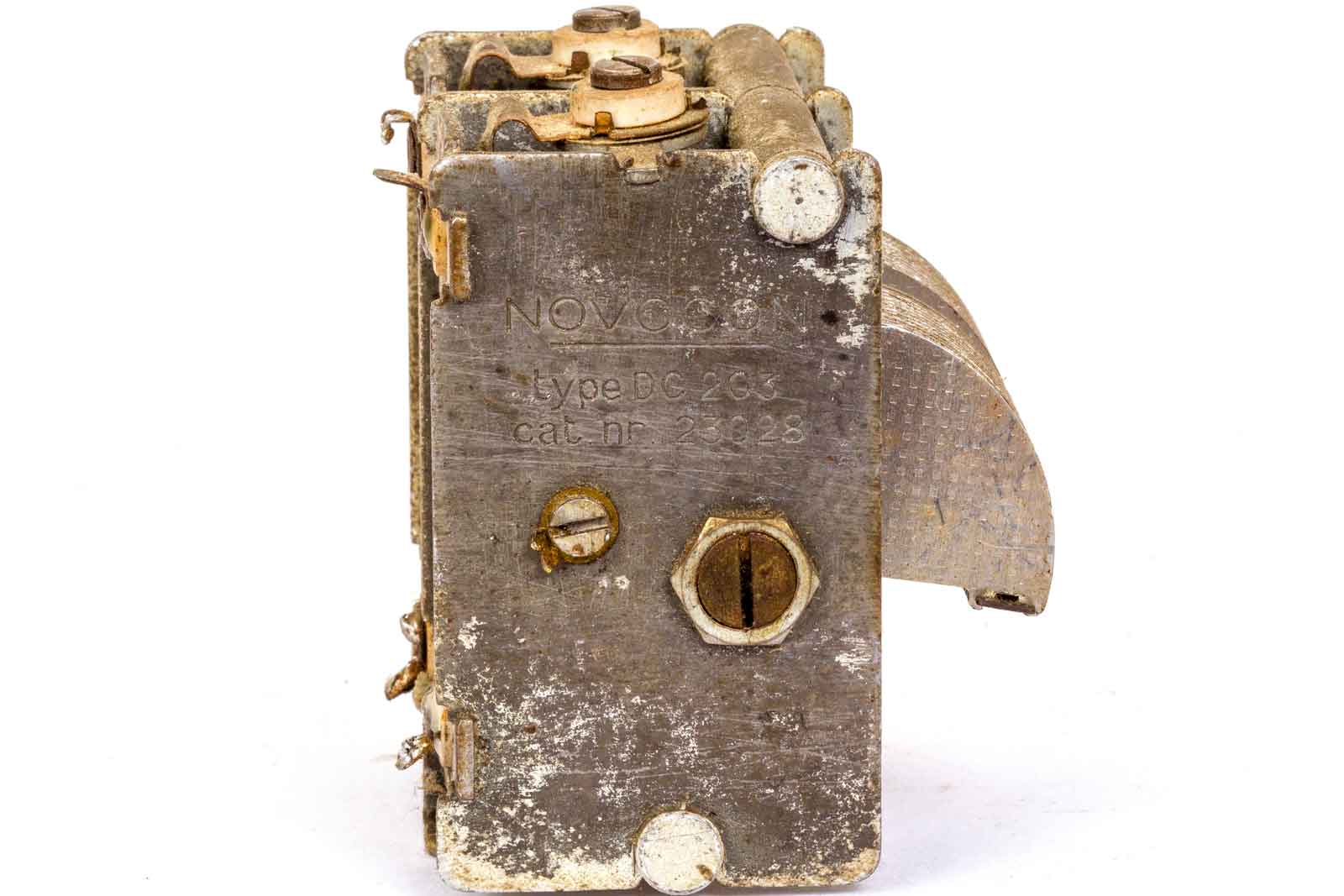

De achterkant met typenummer, DC203 en cat.nr. 23028. Aan de achterzijde geen kogellager, hierdoor is het eenvoudiger de positie van het draaiende deel te bepalen. Op de platen is een patroon aangebracht, ik weet niet waarom dat is, maar ik zie het ook vaak in oude uurwerken en denk dat het wat te maken heeft met het uitbannen van materiaalspanningen.
.jpg)

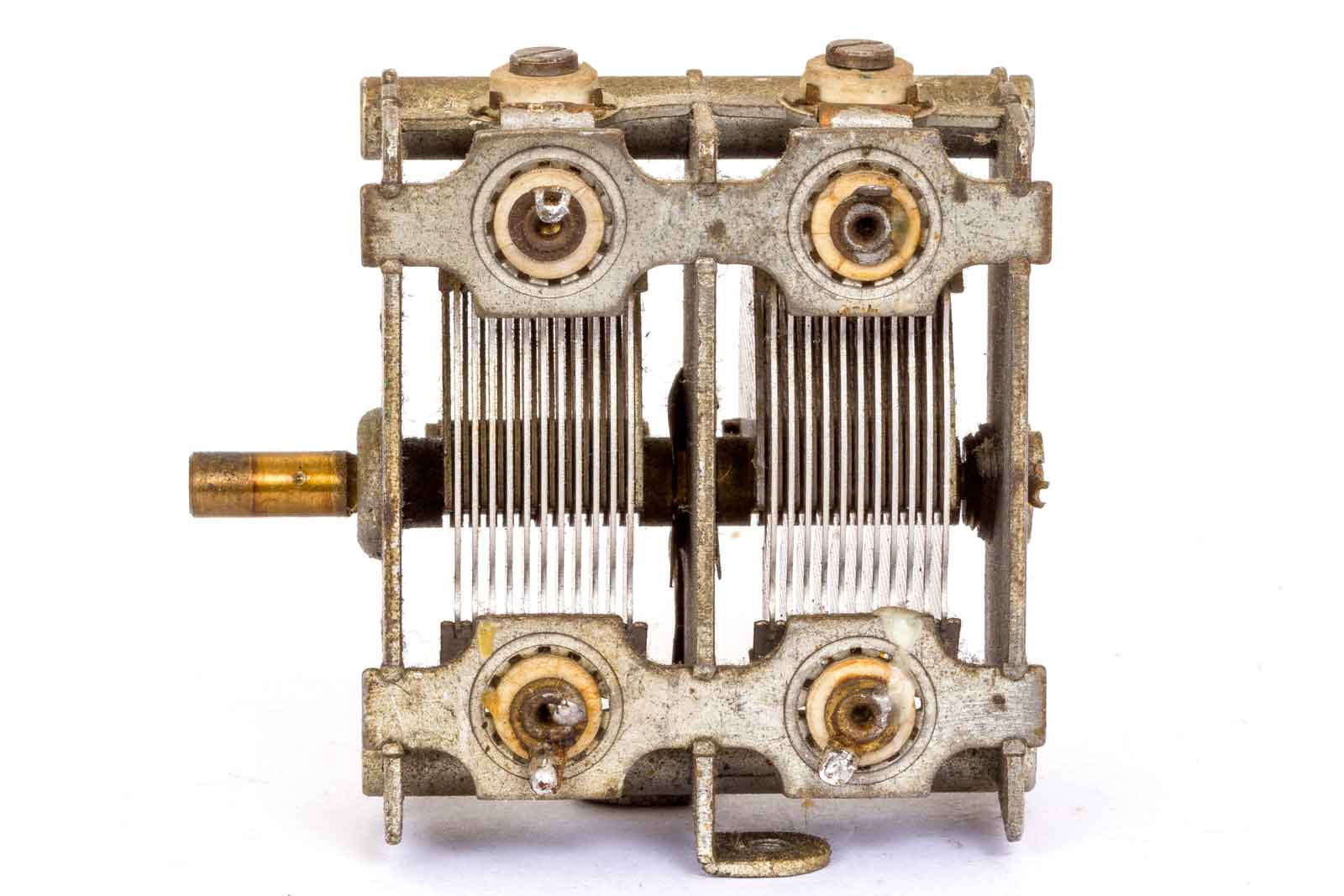

De zijkant met de aansluitingen in keramische vattingen.
.jpg)

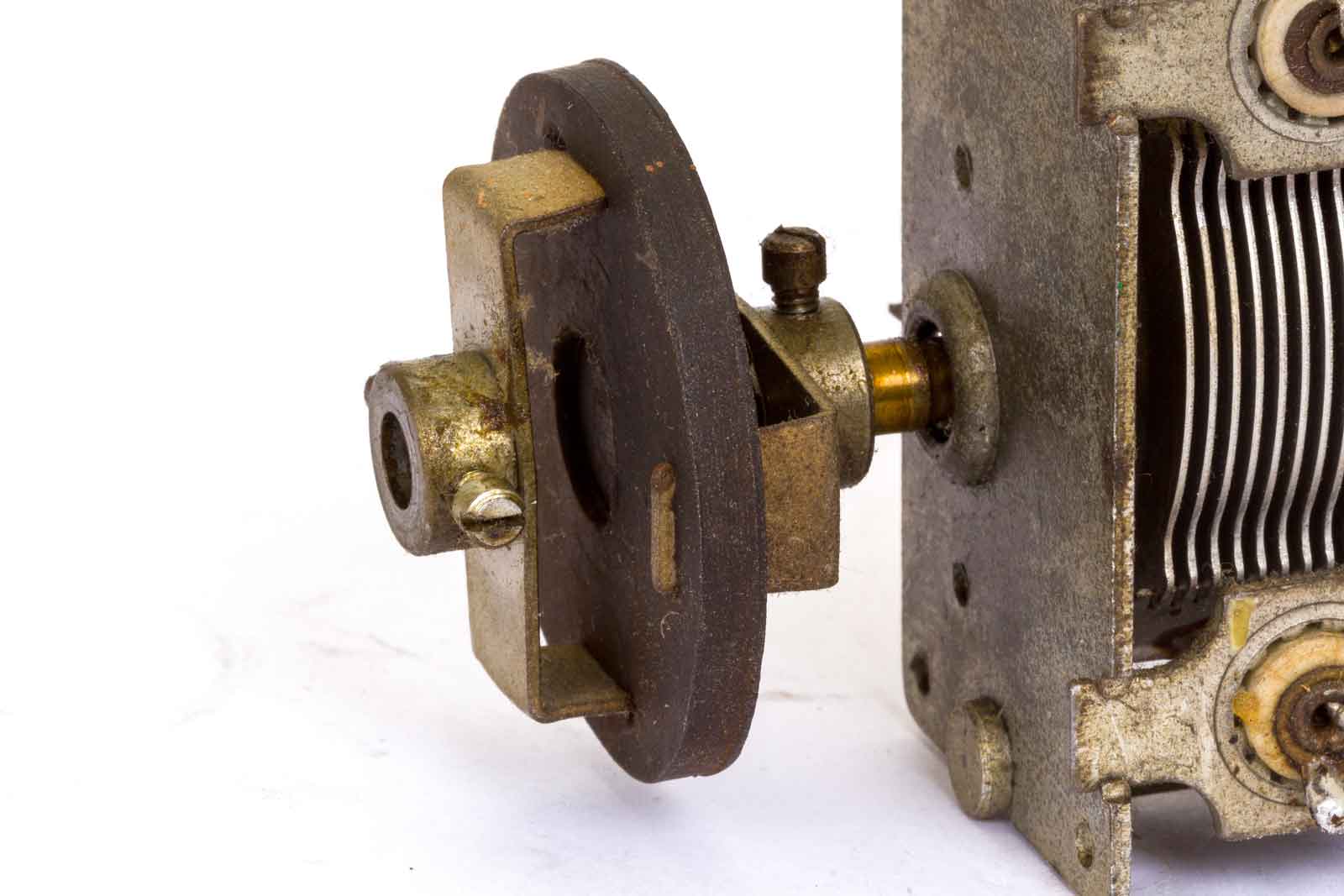

Een bijbehorend onderdeel, de flexibele koppeling naar het afstem-mechanisme. De binnenste ring is van een soort rubber.

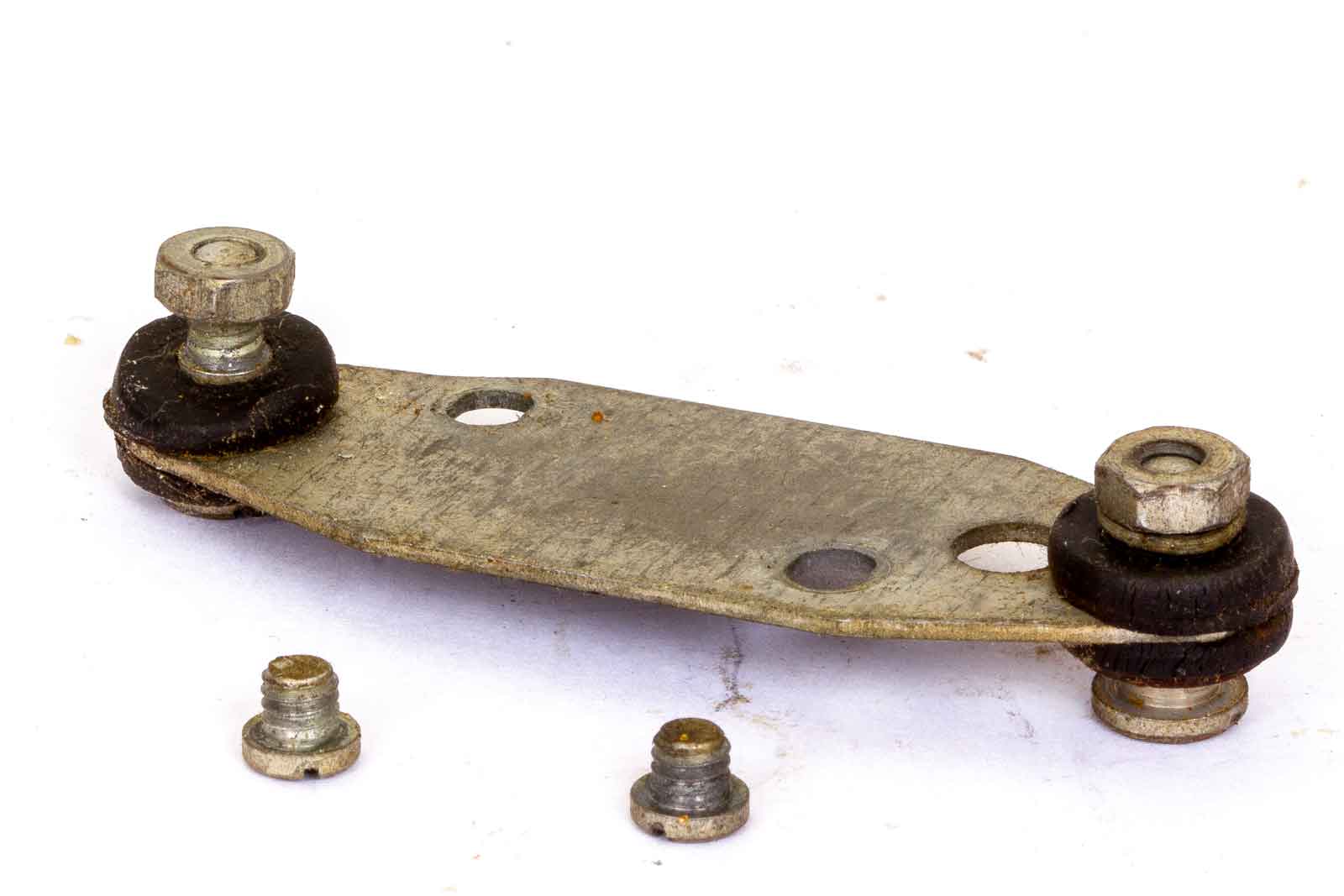

Verder hoort deze montageset ook bij het geheel. Deze plaat wordt met de twee schroefjes aan de afstem-C bevestigd en dan met de in rubberen houders geplaatste montagebouten op het chassis gemonteerd.
.jpg)

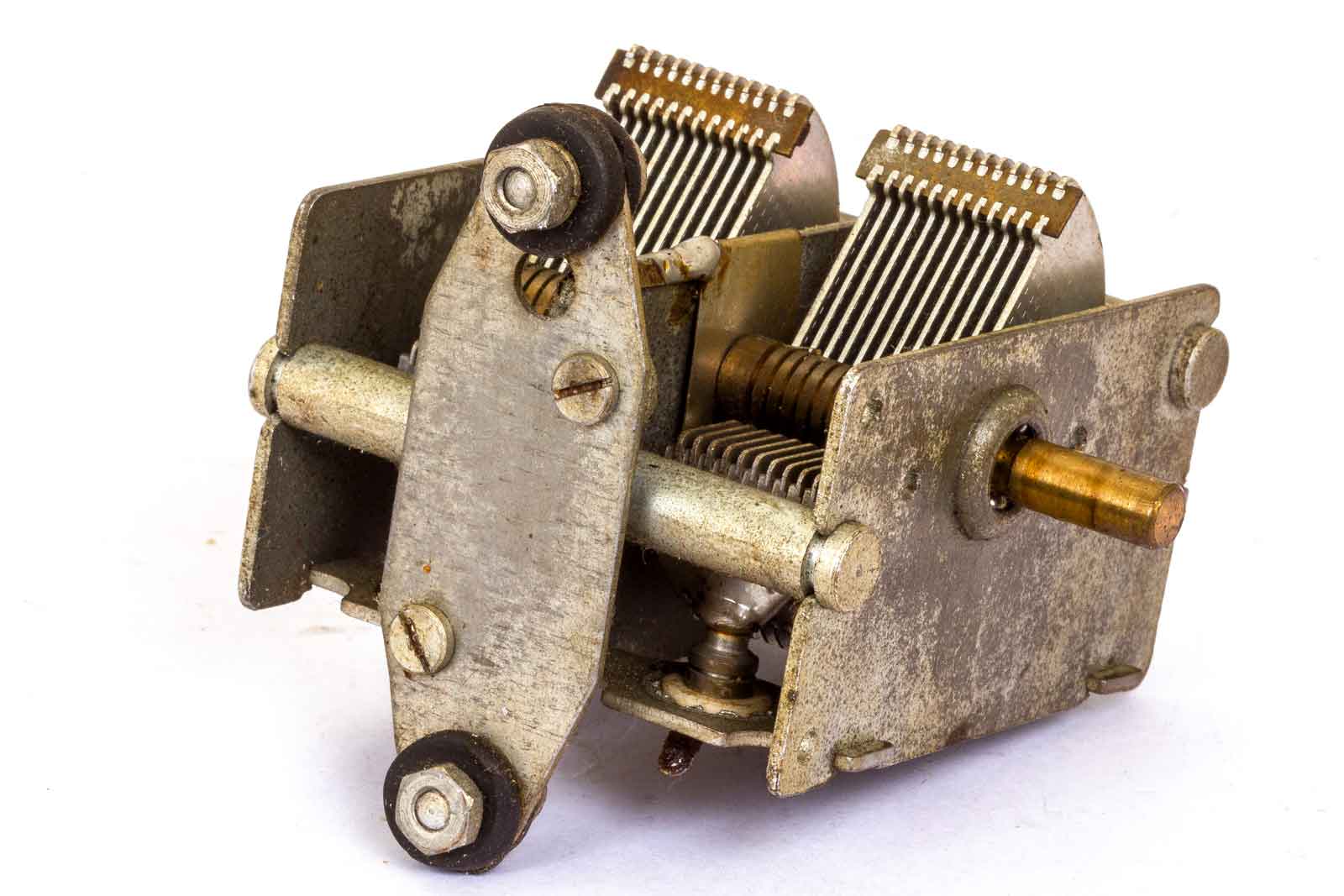

Het geheel ziet er dan zo uit.
