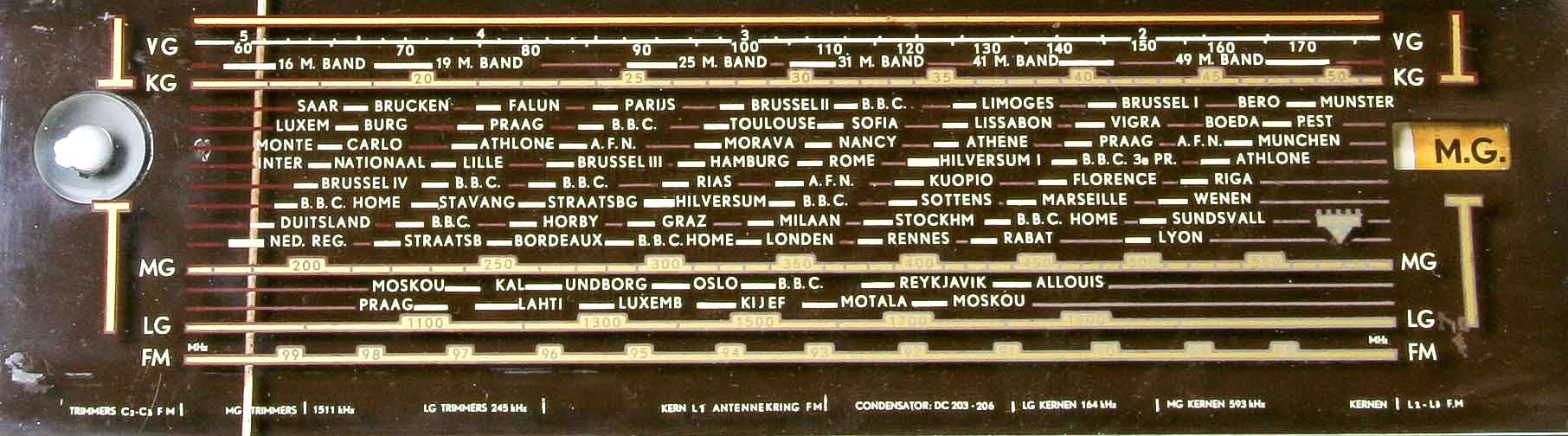

Een eerste stap op weg naar de producten van AMROH. De superafstemmer MK 53.
Aangezien ik de meeste onderdelen voor deze ontvanger verstoffend op zolder had liggen kreeg ik het gevoel er toch wat mee te moeten doen.
Alles wat op of aan het chassis gemonteerd was werd gesloopt, er zat een mix op van meerdere Amroh-ontwerpen, het geheel met "Commandant"
gepoetst en op glans gewreven.

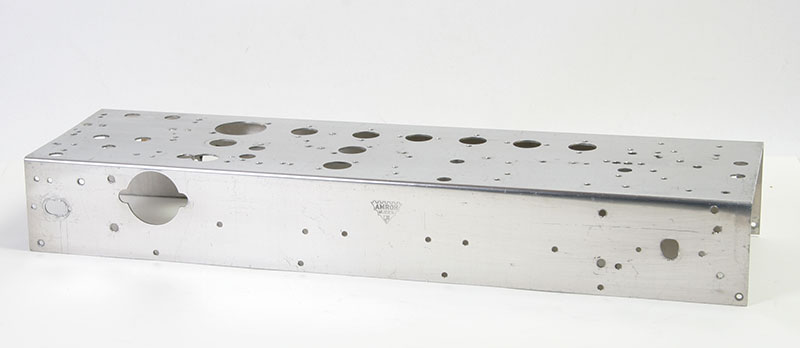

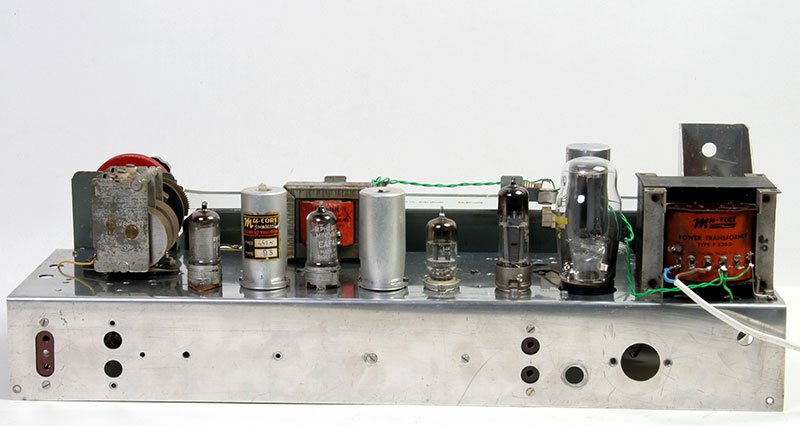

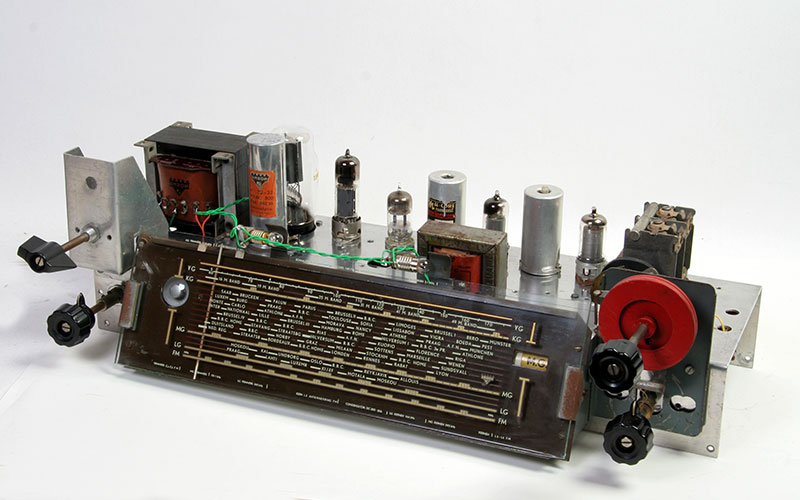

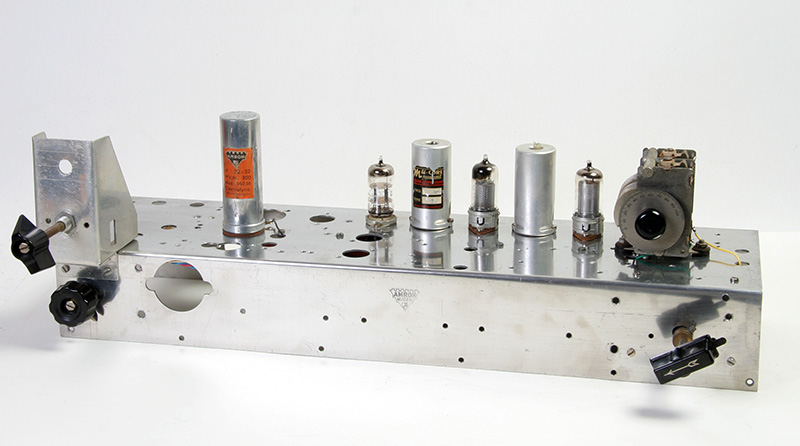

Het glimmend resultaat met een breedte van 500 mm, een diepte van 145 mm en een hoogte van 70 mm. Een echte "widebody" dus.

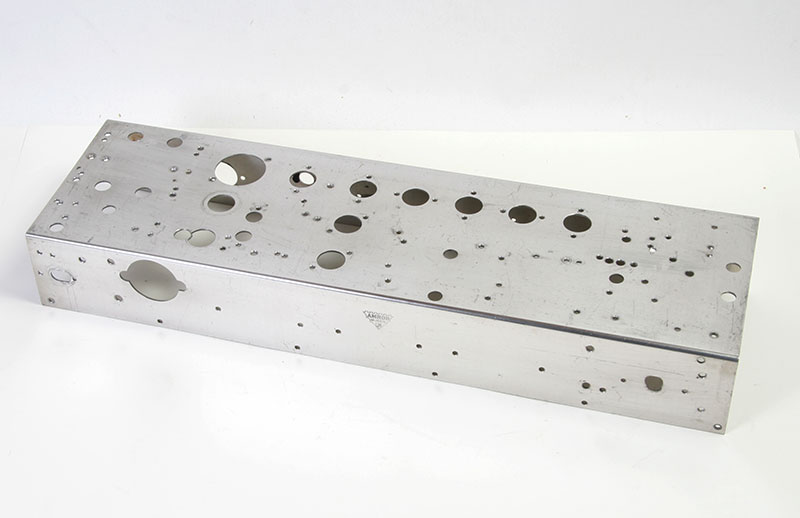

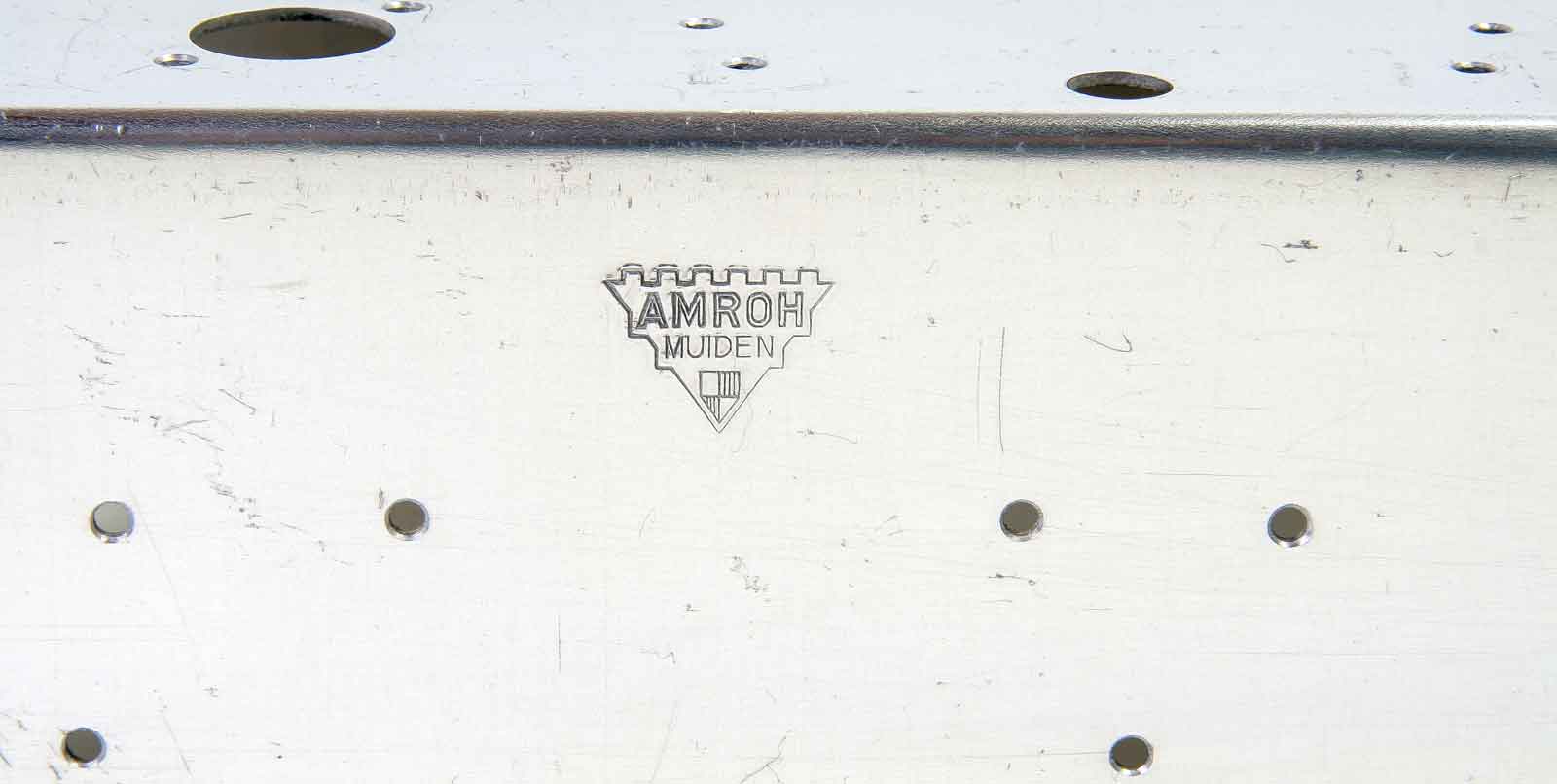

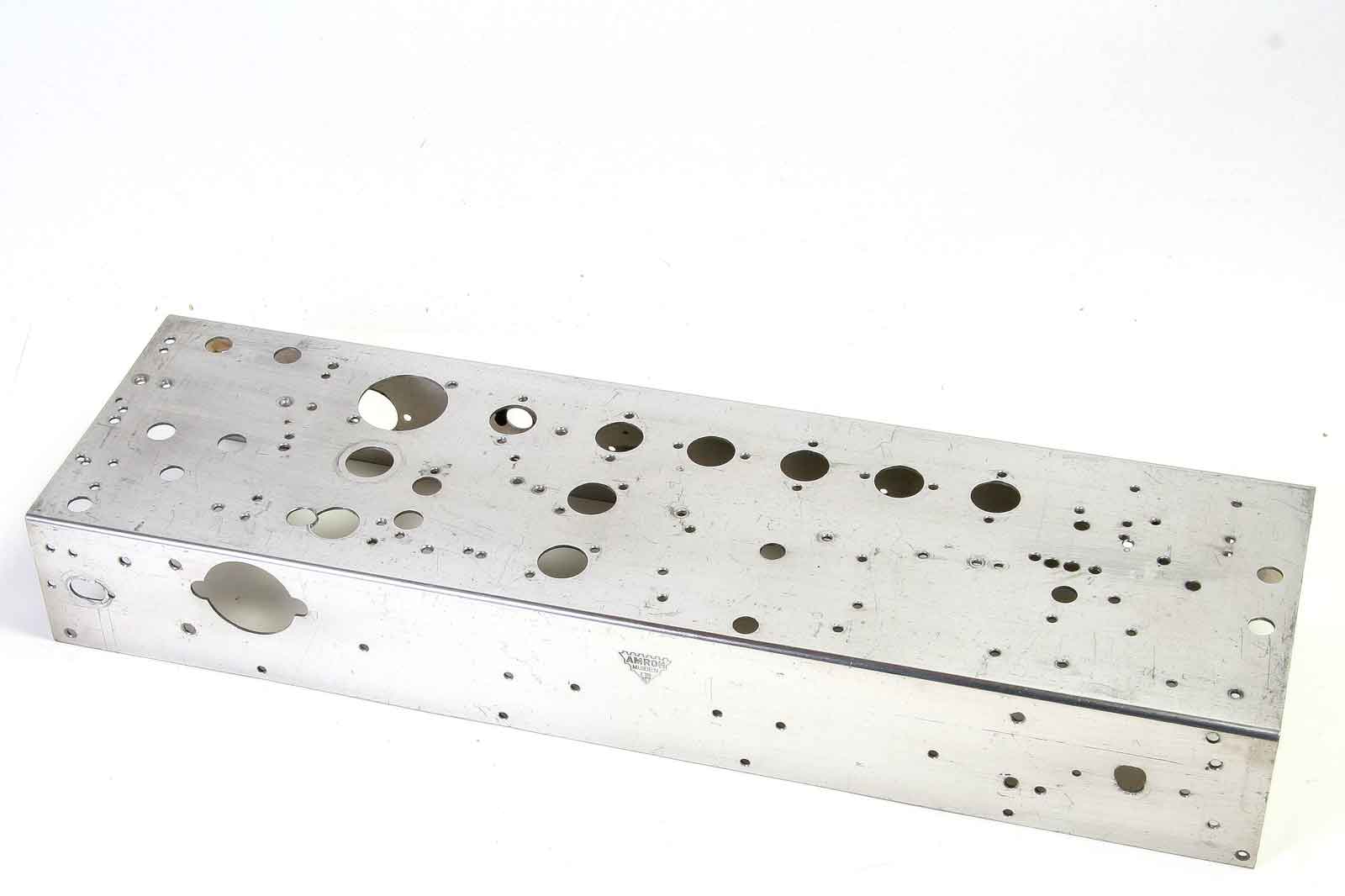

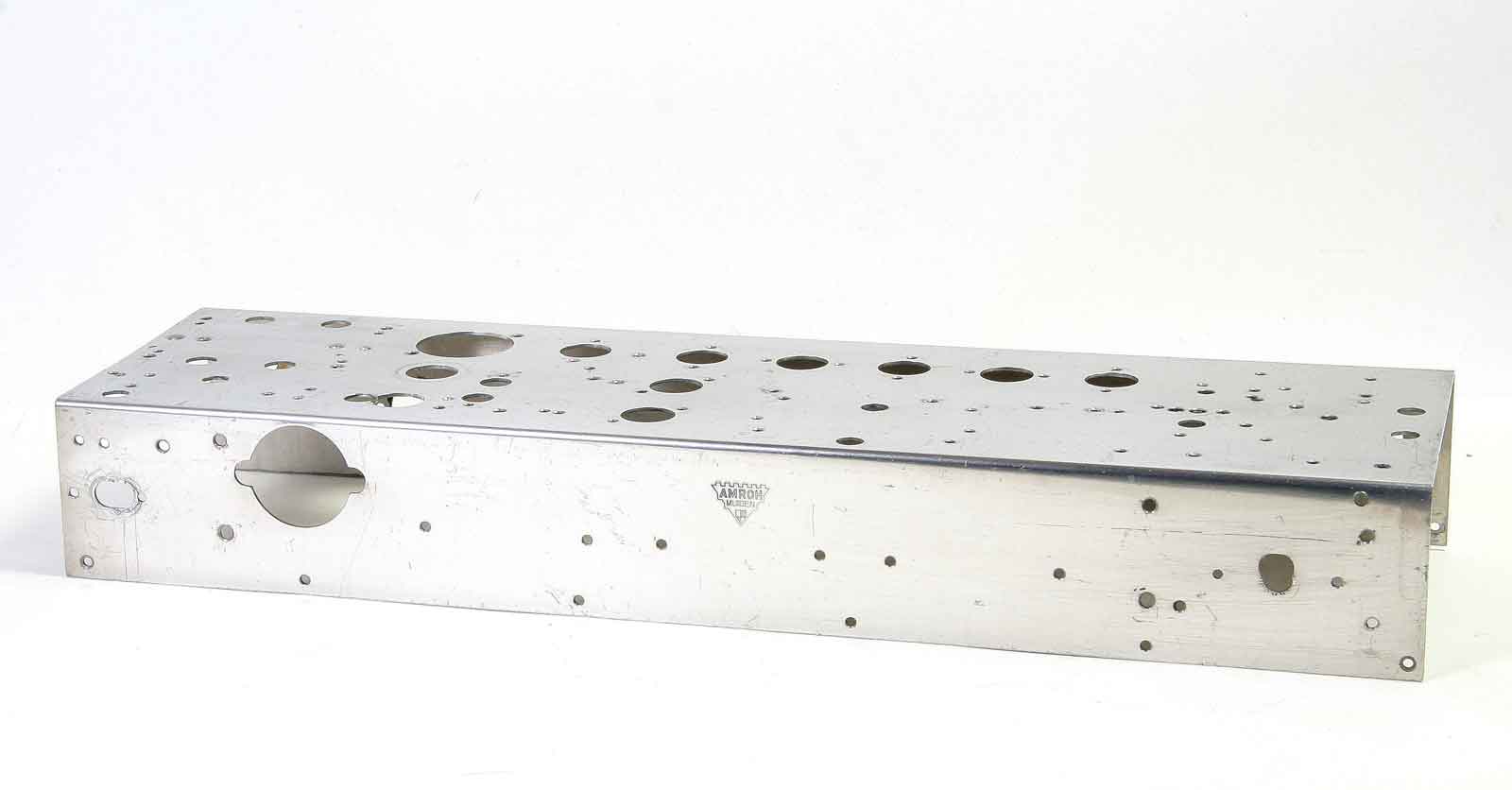

Een overzicht van alle gaten. De vorige eigenaar had er het één en ander bij opgezet, zodat er wat gaatjes bijgekomen zijn.
Kijk, daar gaat het natuurlijk om.......
De komende weken zal een begin gemaakt worden met de montage van de weerstandbordjes en de plaatsing
van de onderdelen op en aan het chassis.

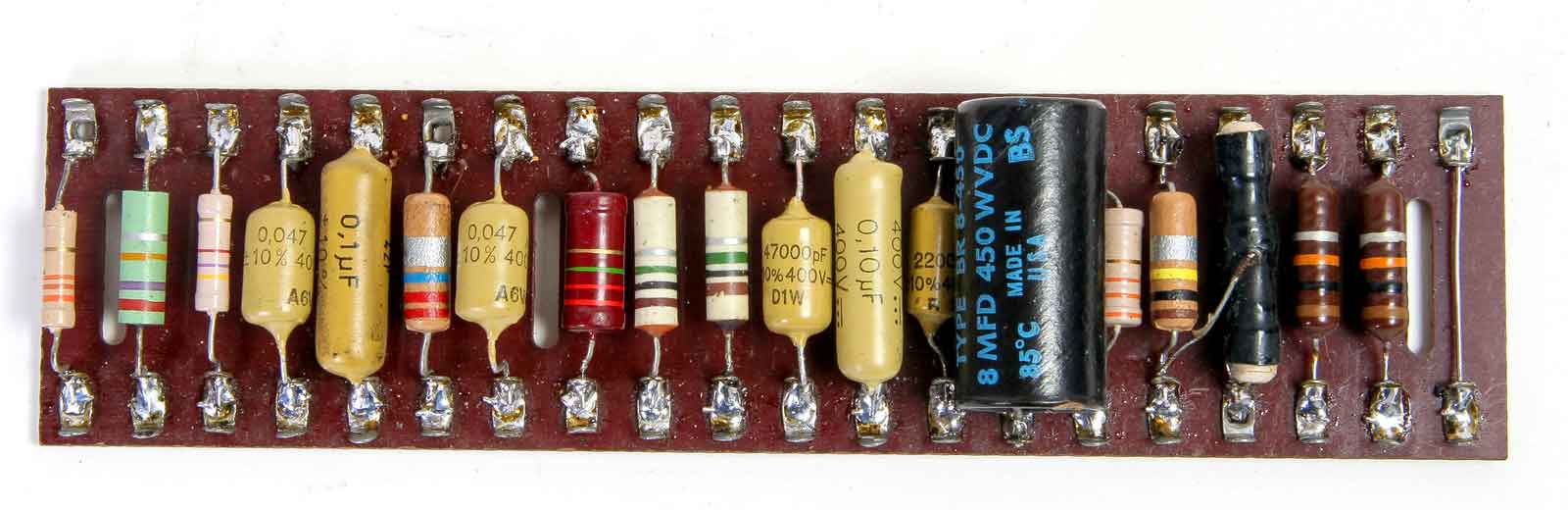

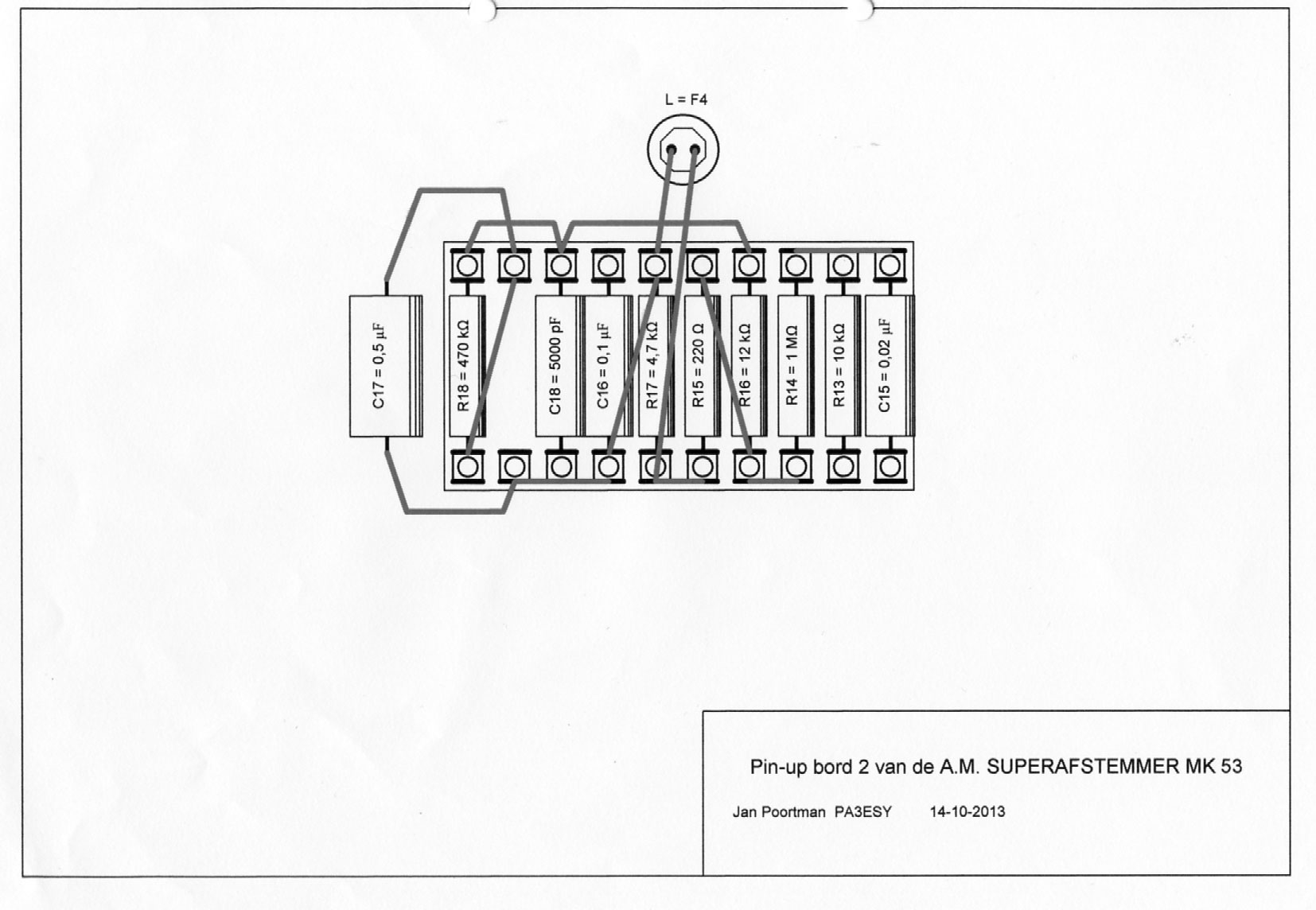

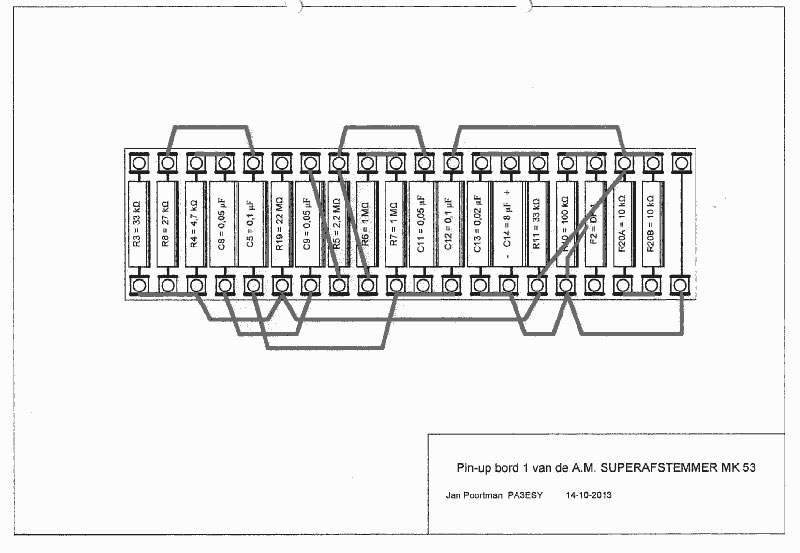

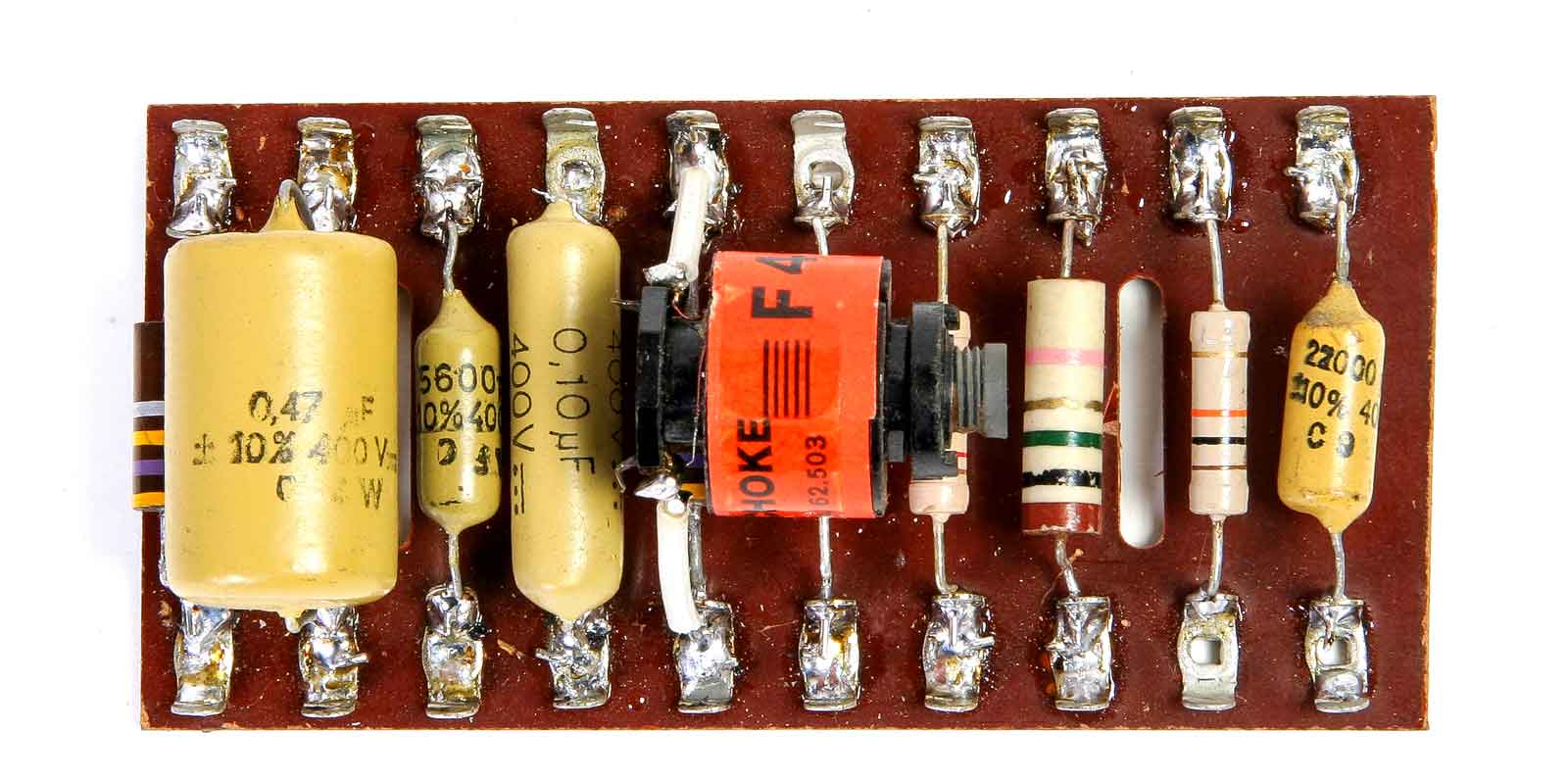

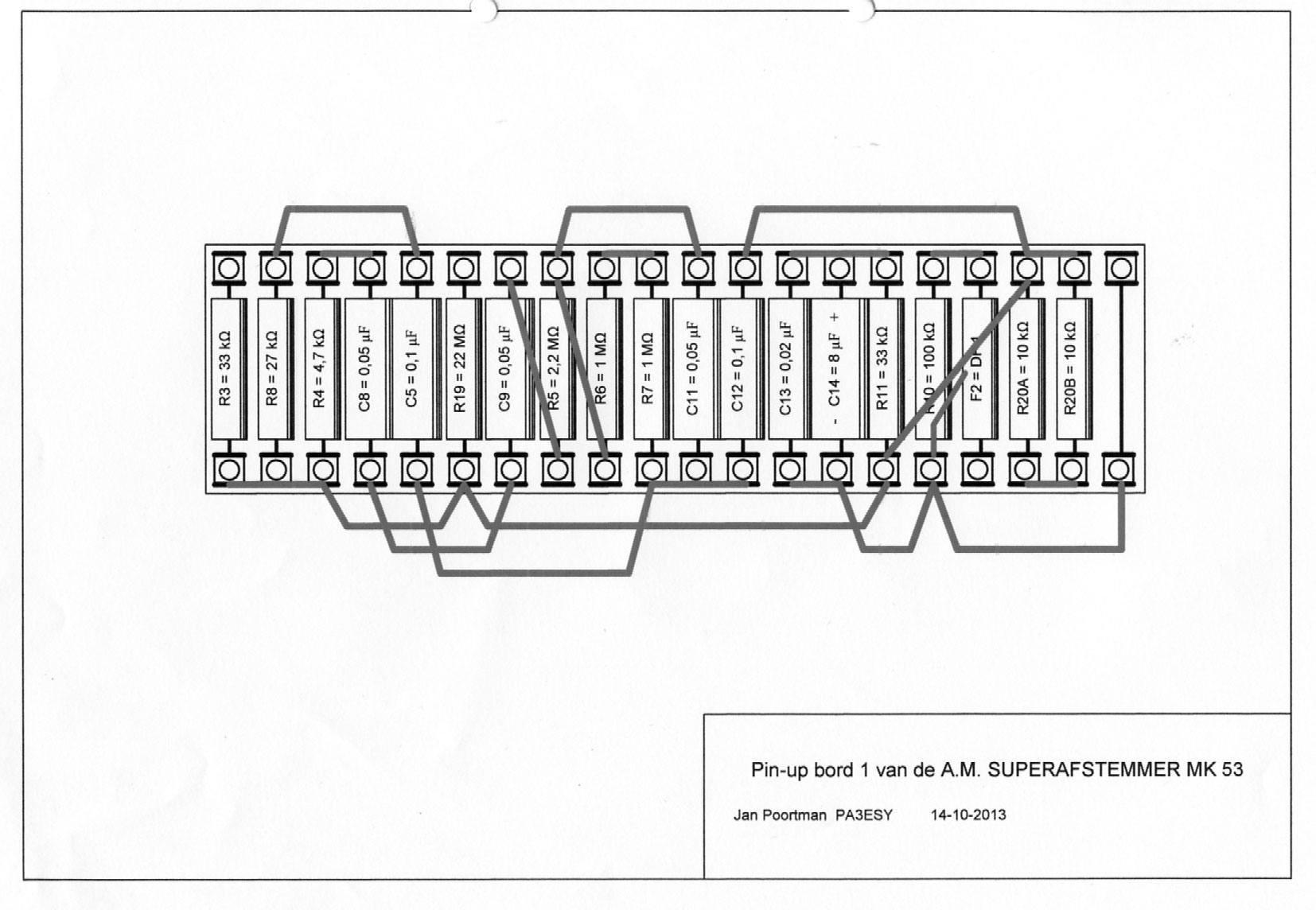

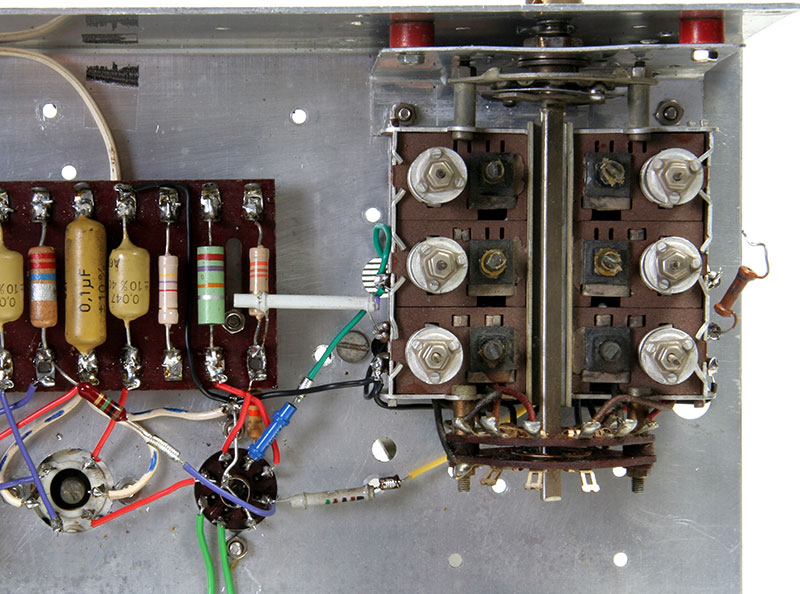

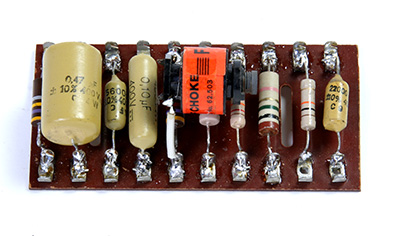

De "Pinup-boardjes".

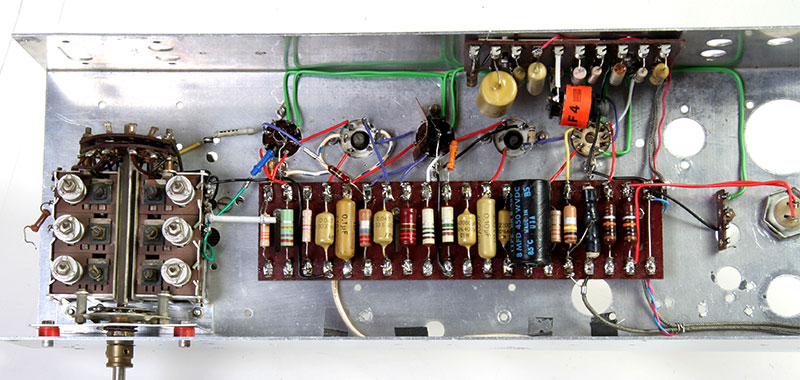

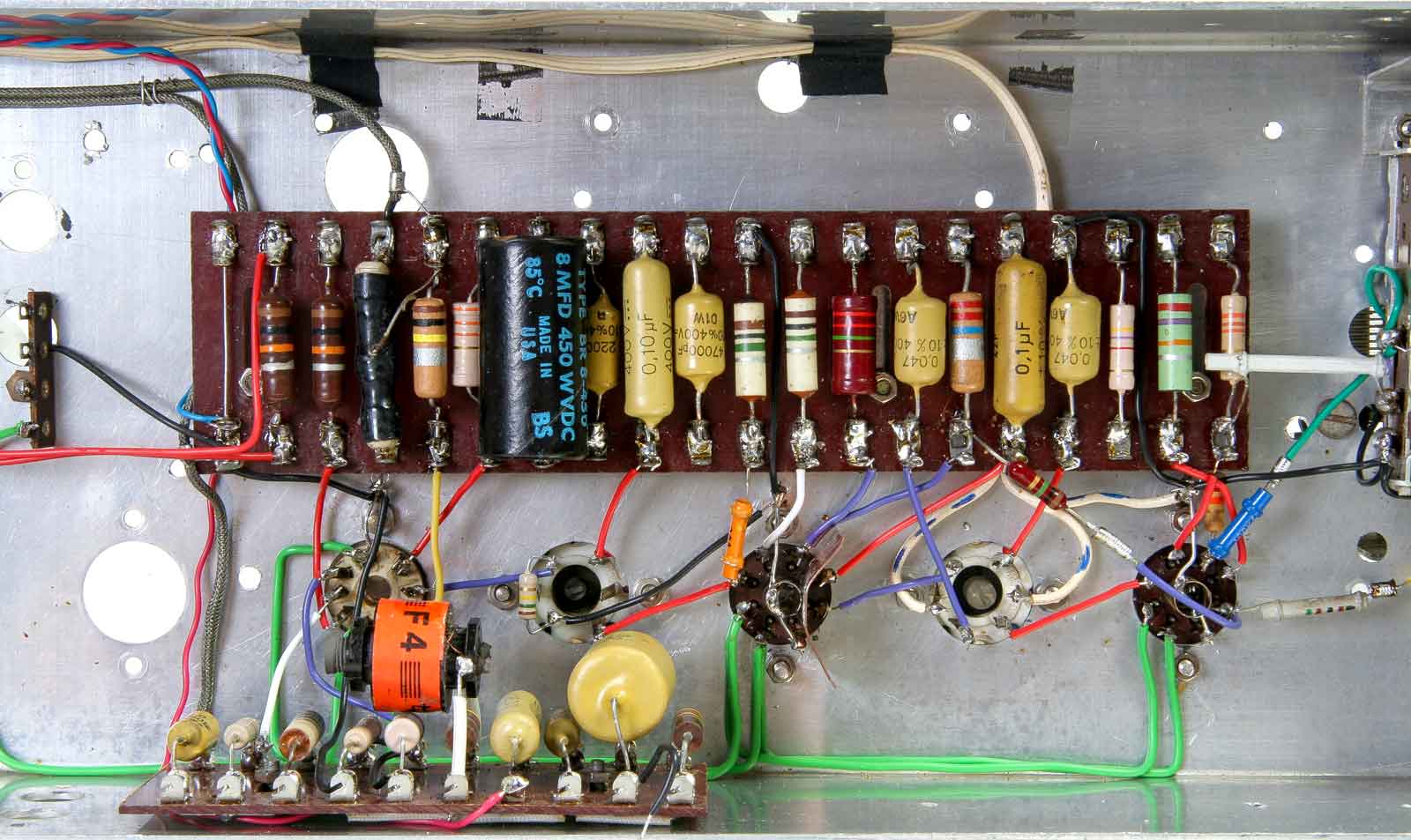

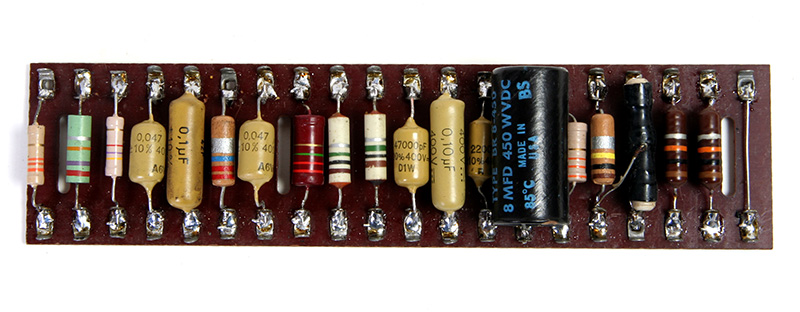

Met alle doorverbindingen aan de onderkant was dit toch tijdrovender dan gedacht.

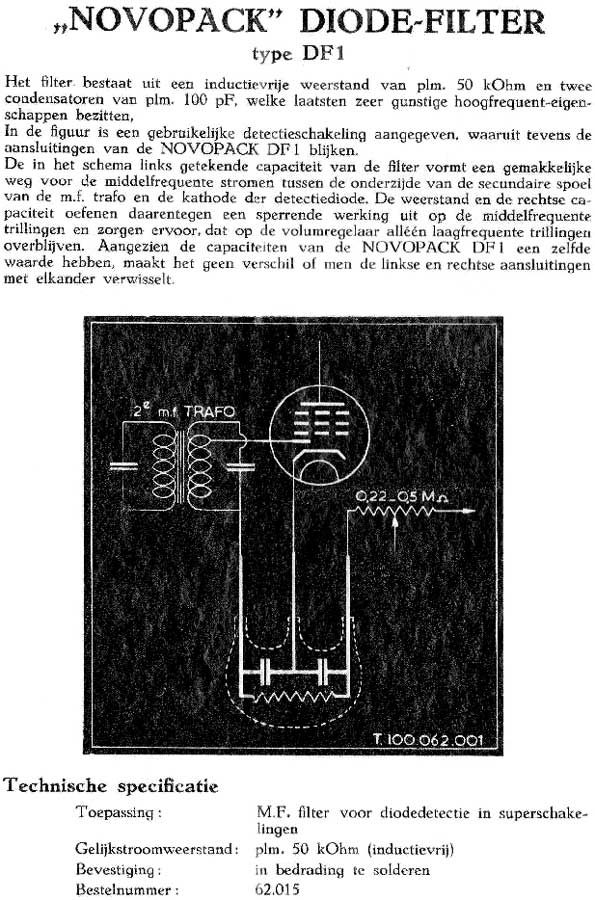

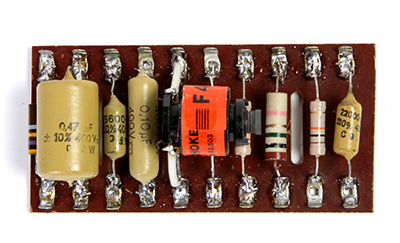

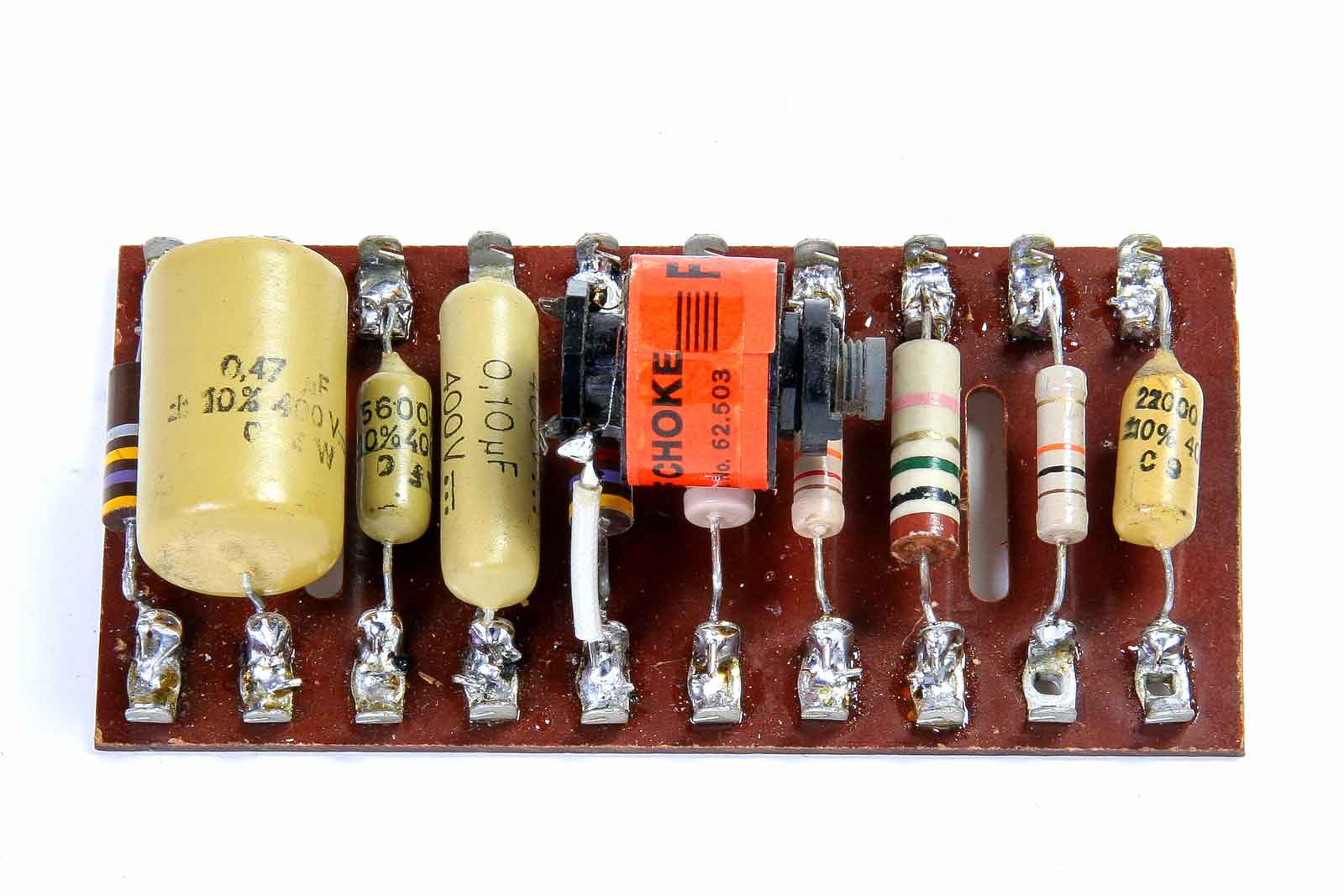

Het is nu duidelijk wat er in het zwarte buisje ( 4. aansluituiting van rechts) zit. Het is een DF1 van Amroh,dat is
een filternetwerkje om het nog aanwezige HF-signaal weg te filteren. De heer Ed van der Weele stuurde mij een oude advertentie met
een beschrijving van de DF1. Nu wordt voor iedereen helder wat het is;

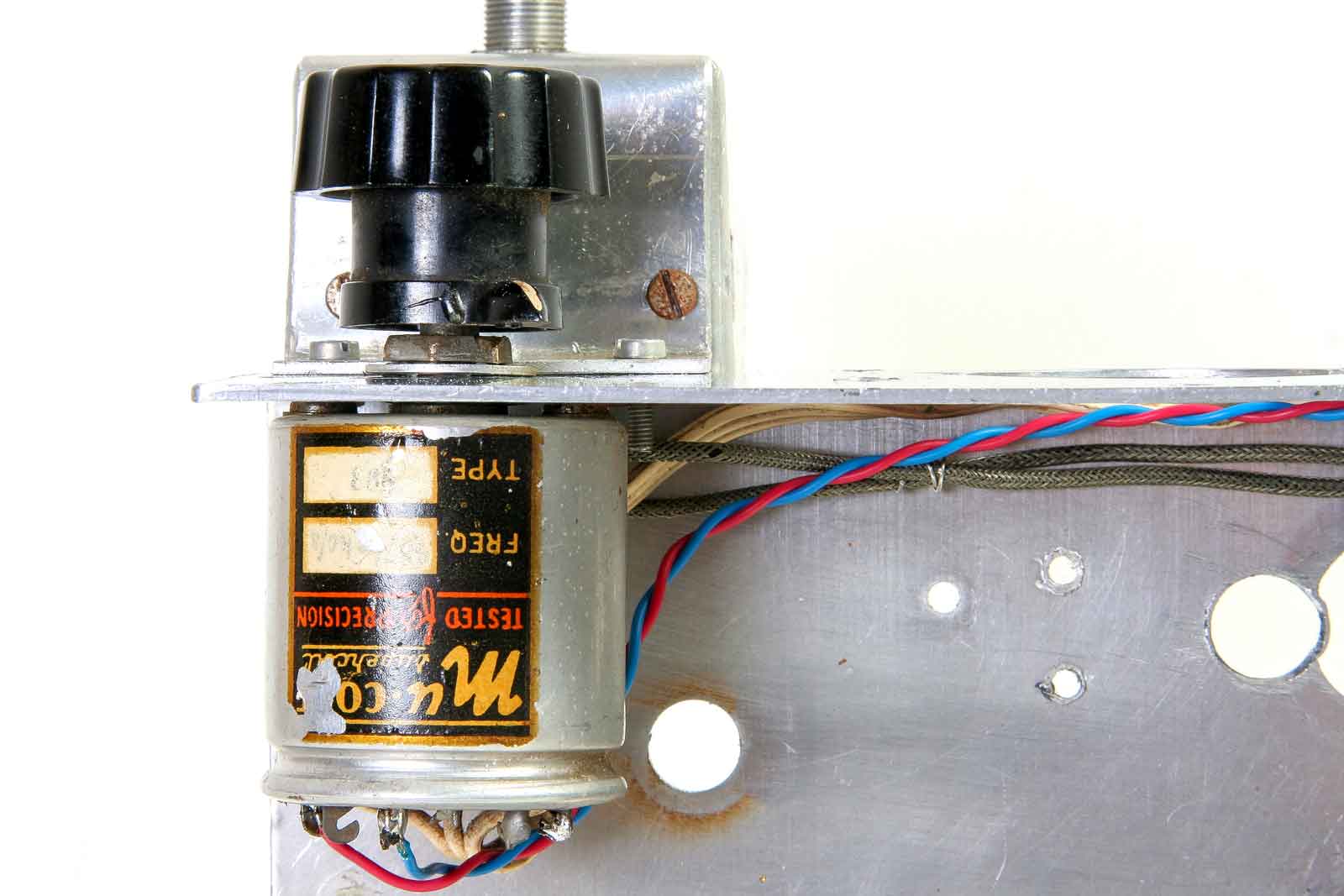

Informatie over de gebruikte MF-transformatoren, hoewel voor de 91 de 93 werd
gebruikt staat in deze pdf-link. Vooral het vierde blad is interessant, wanneer de rode en de blauwe aansluiting van de 91
worden verwisseld wordt de doorlaatkromme smaller!!!
Bestelnummer 62.015........

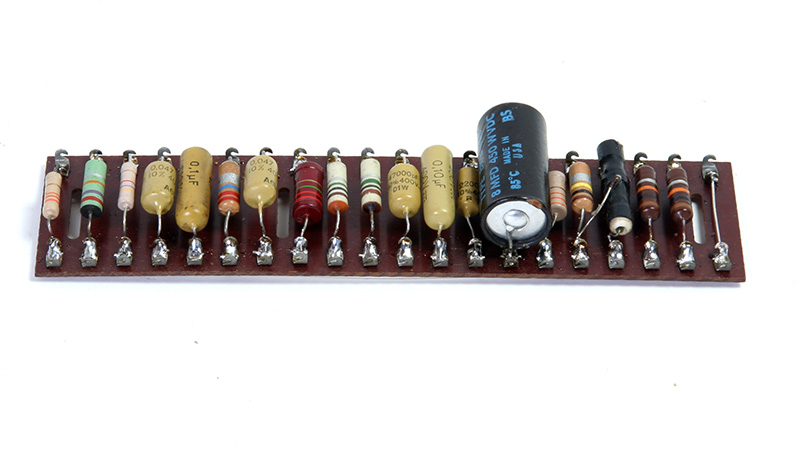

Het tweede boardje dat aan de zij-achterwand van de ontvanger wordt bevestigd.

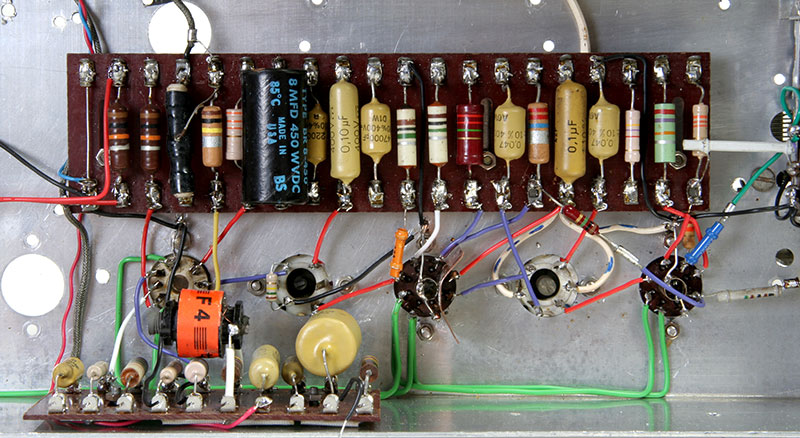

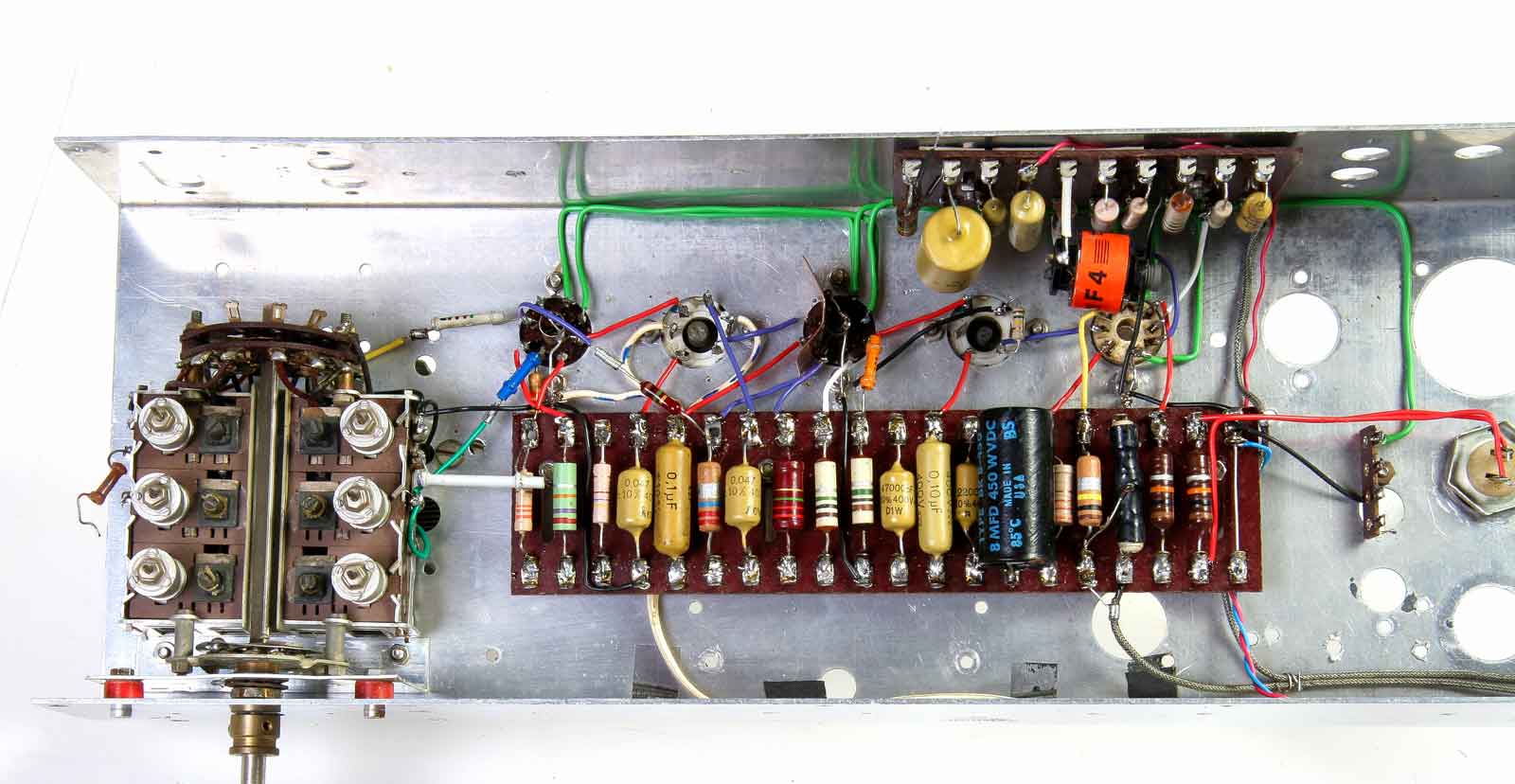

De eerste onderdelen staan er weer op.

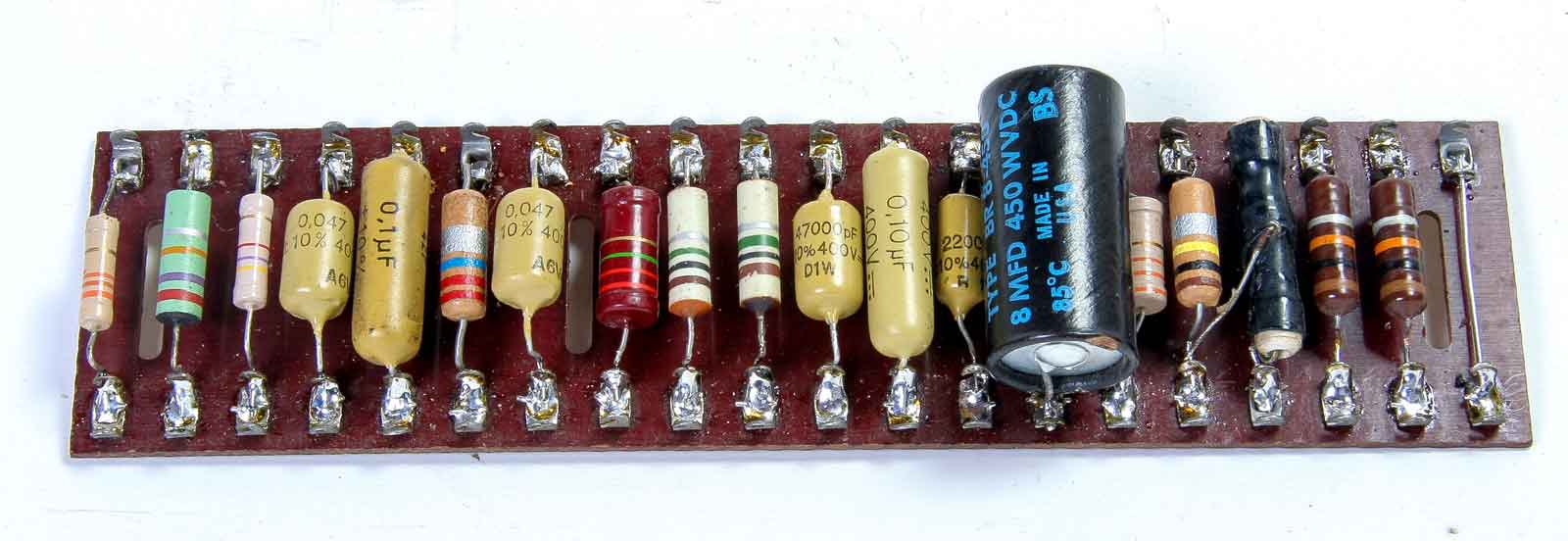

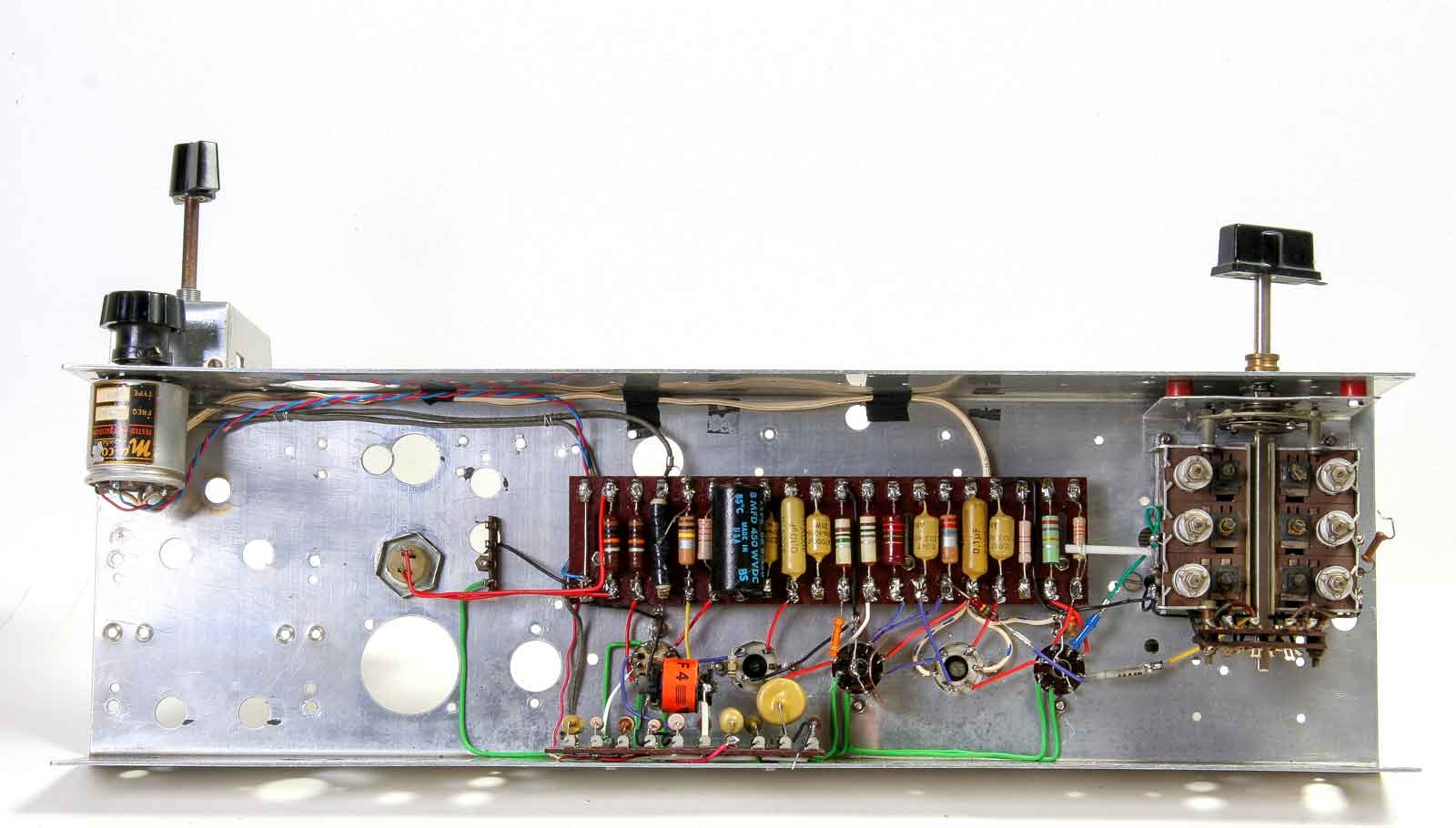

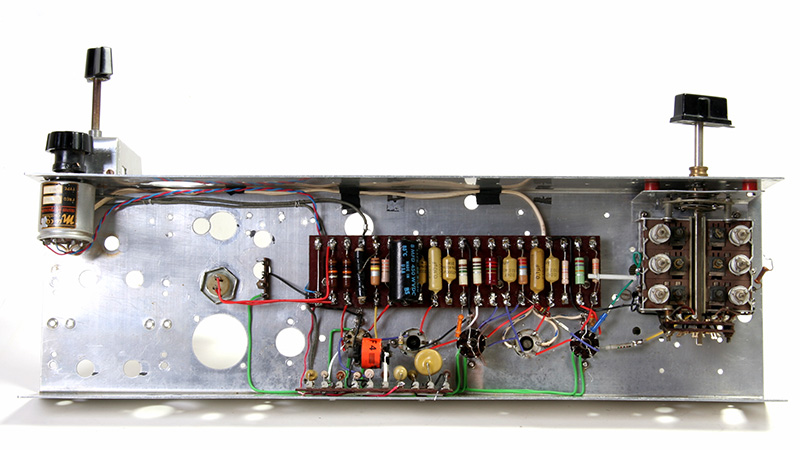

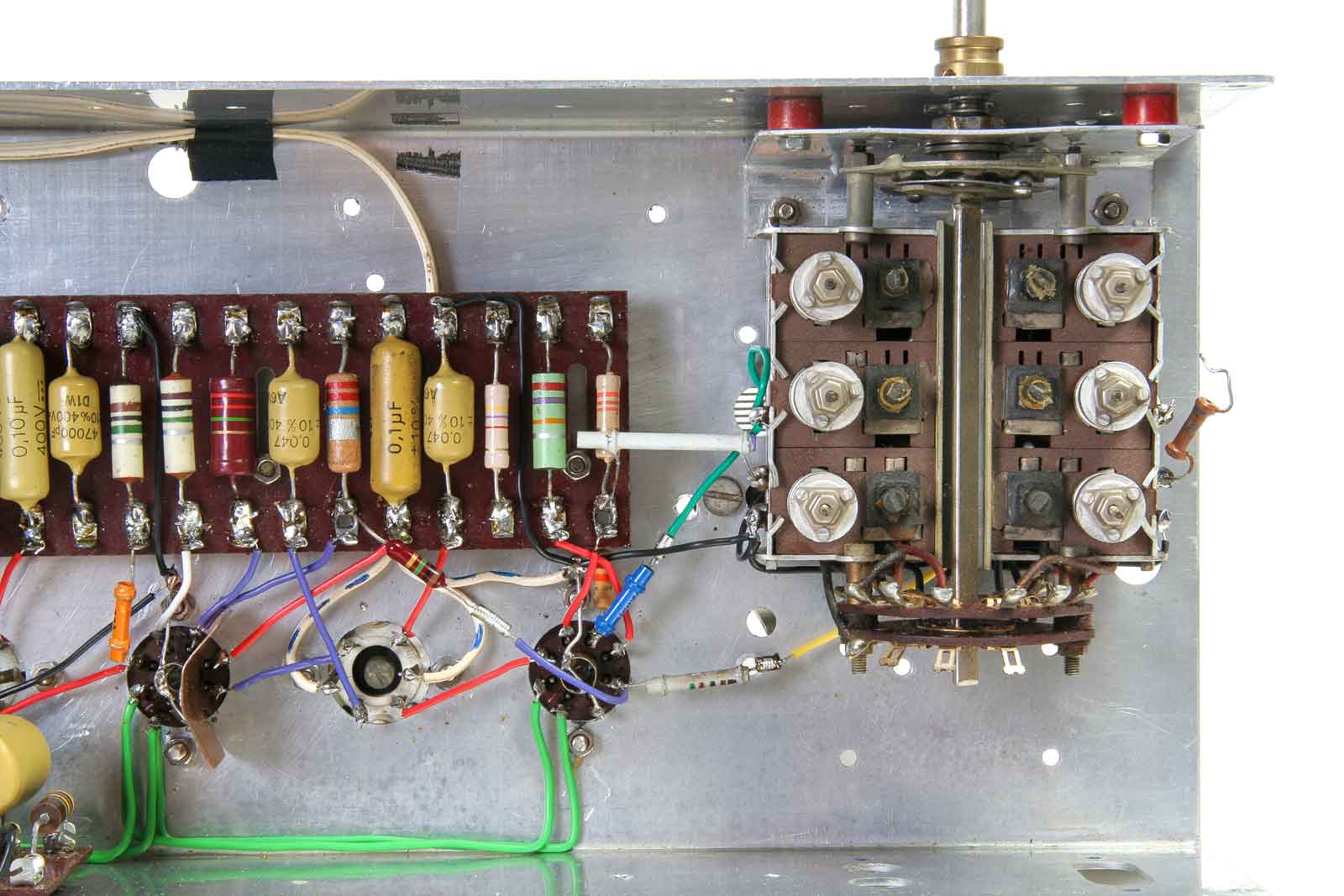

de pin-up-boardjes weer gemomteerd en draadjes aangesloten.

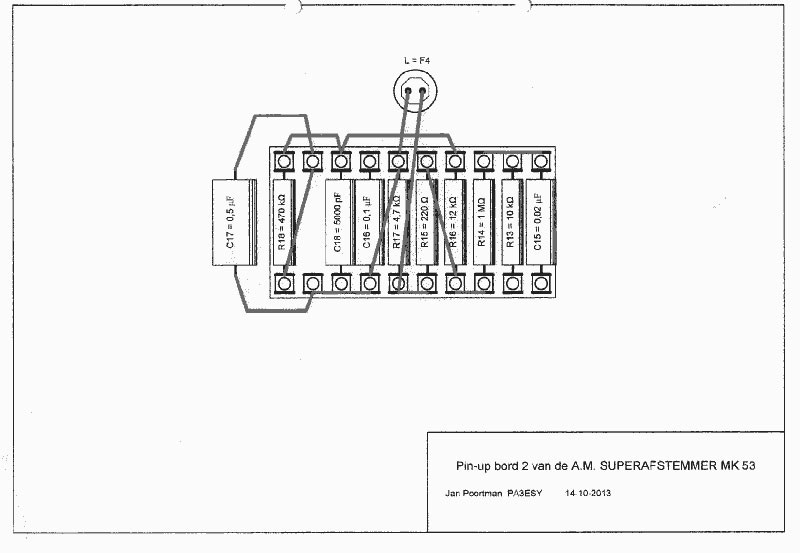

Het ziet er wel overzichtelijk uit, maar niet zo mooi als op de bouwtekening.
Een 148-spoelblok met de mengtrap met ECH42.

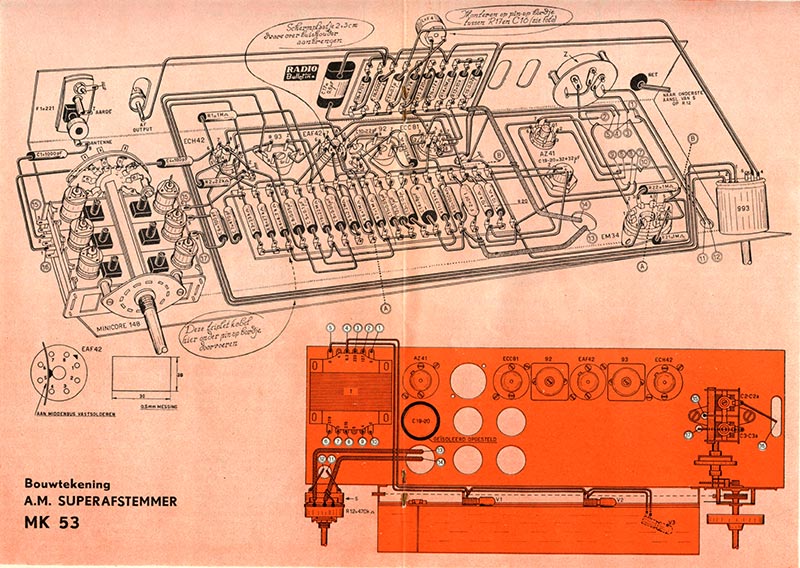

Zo staat het op de bouwtekening.

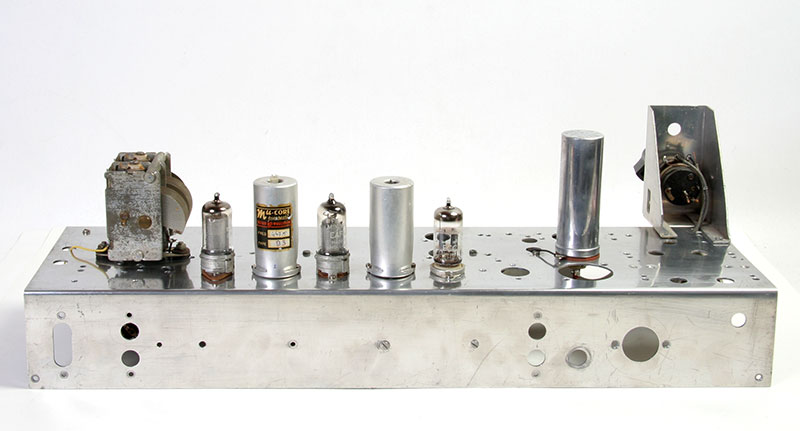

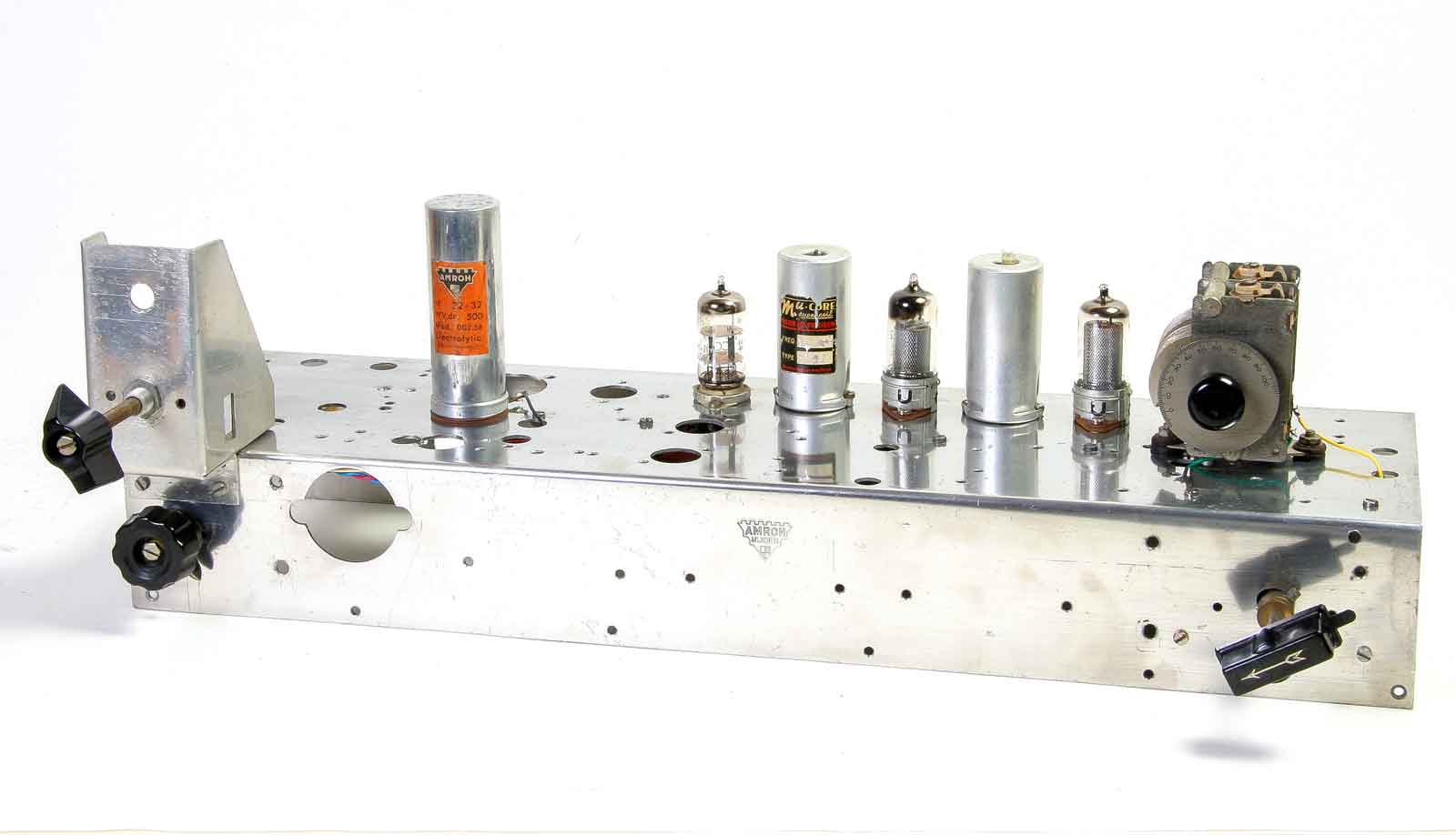

De achterzijde.

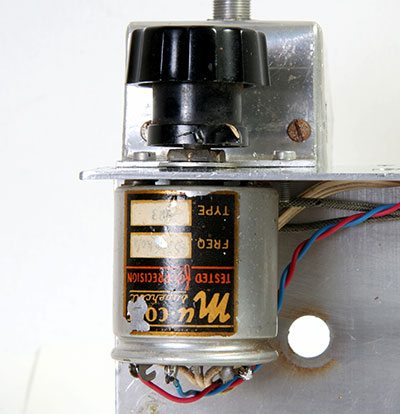

Hier gaat het zo'n beetje om, de bandbreedteregelaar.
De tests en afregelingen zijn succesvol verlopen en de radio is zo ver dat hij compleet met voeding en versterker kan worden afgemaakt.

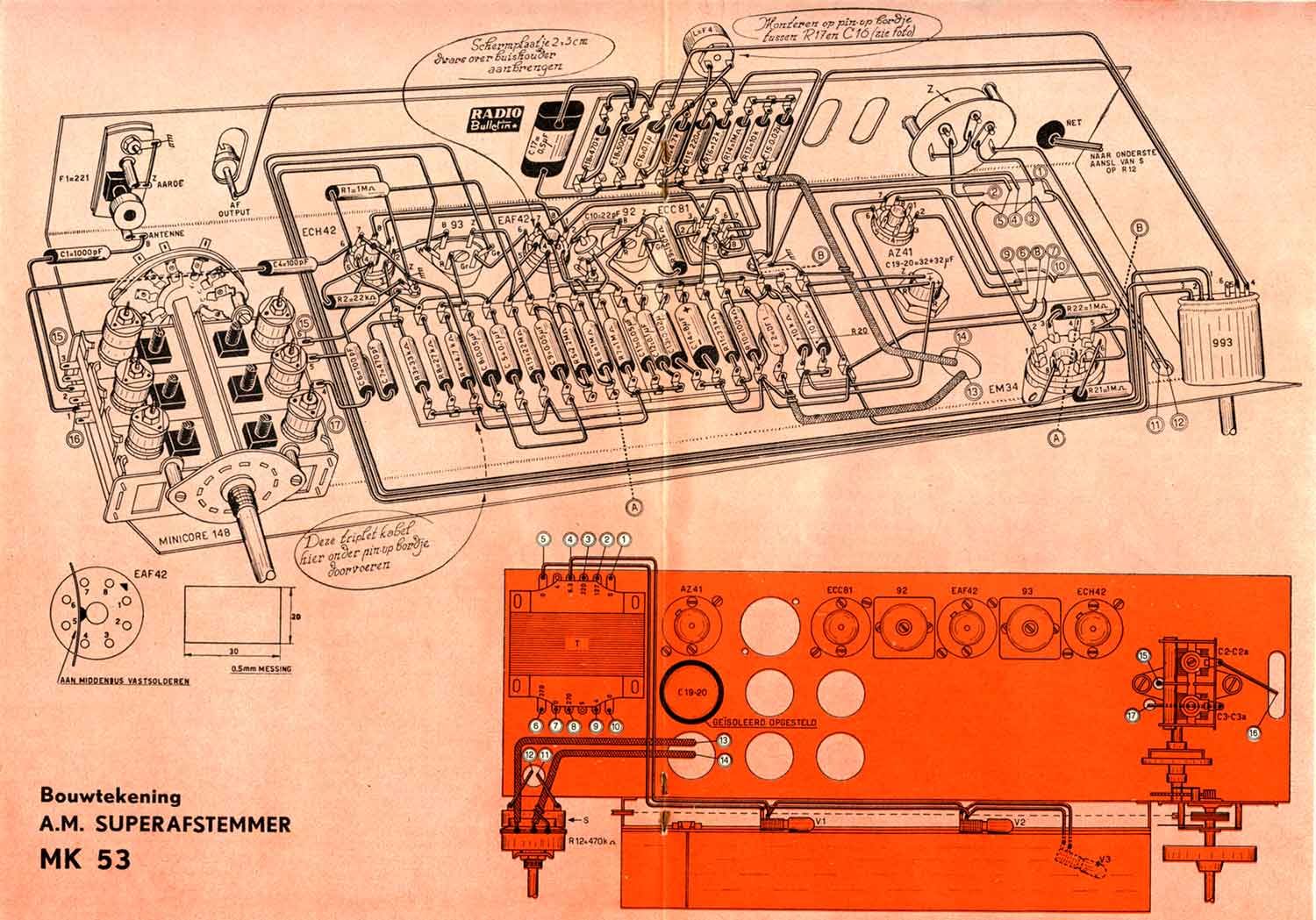

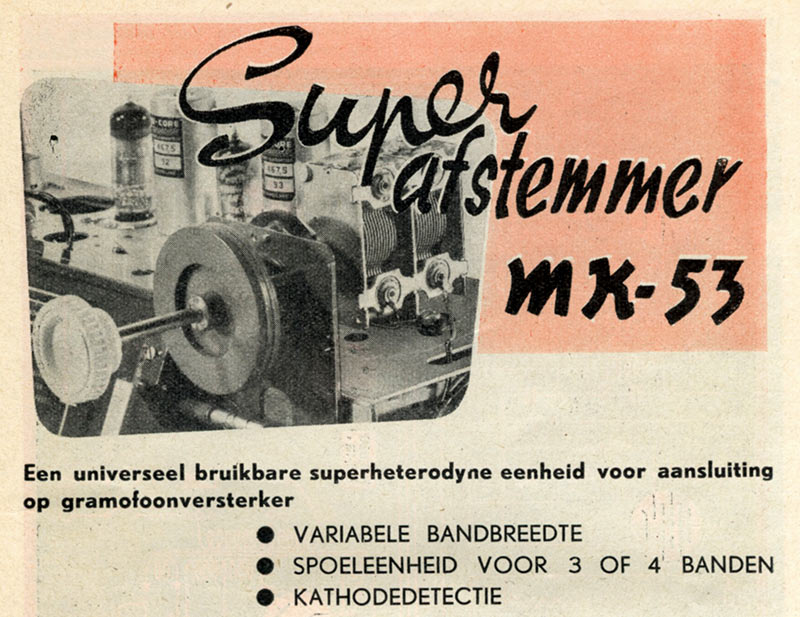

De RB-afbeelding van de afstemmer.

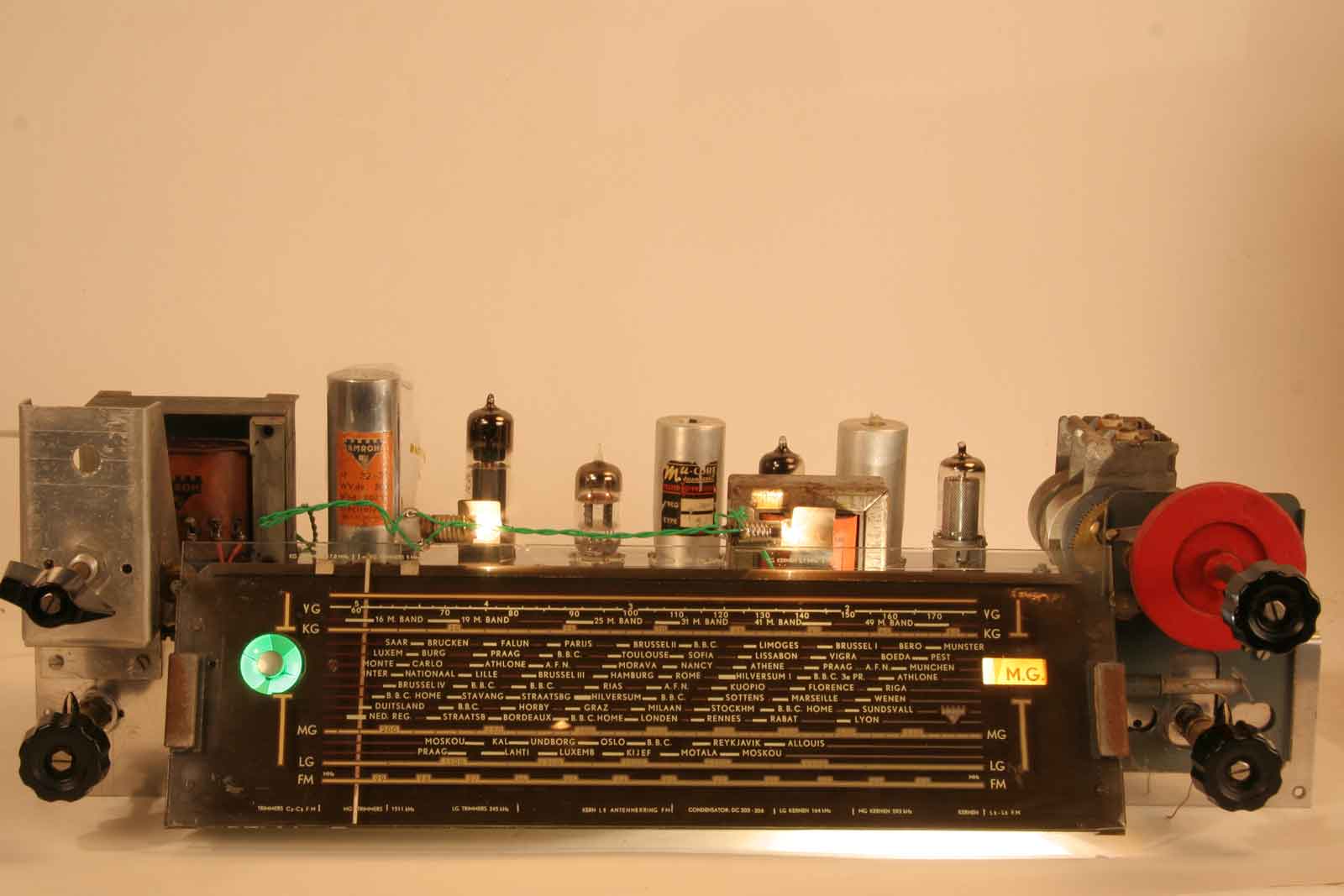

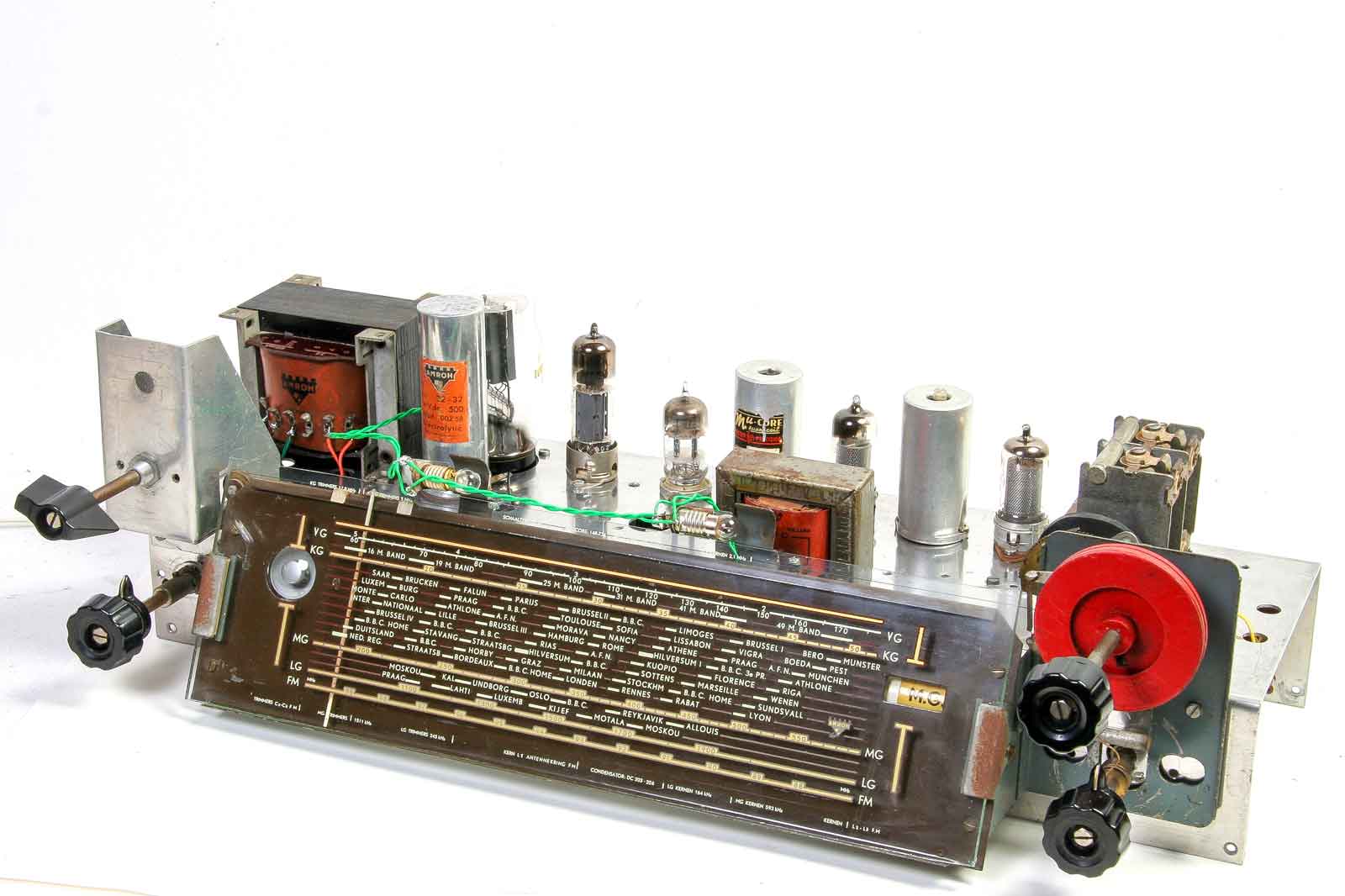

Dit is het geworden, de LF-versterker heb ik met een ECL82 uitgevoerd, niet volgens Amroh, maar ik dacht me deze "dichterlijke" vrijheid wel
te kunnen veroorloven. Verder is de gelijkrichter een AZ1 ipv een AZ41 geworden, dat ziet er gewoon wat indrukwekkender uit.
Nu nog een paar passende knoppen zoeken.

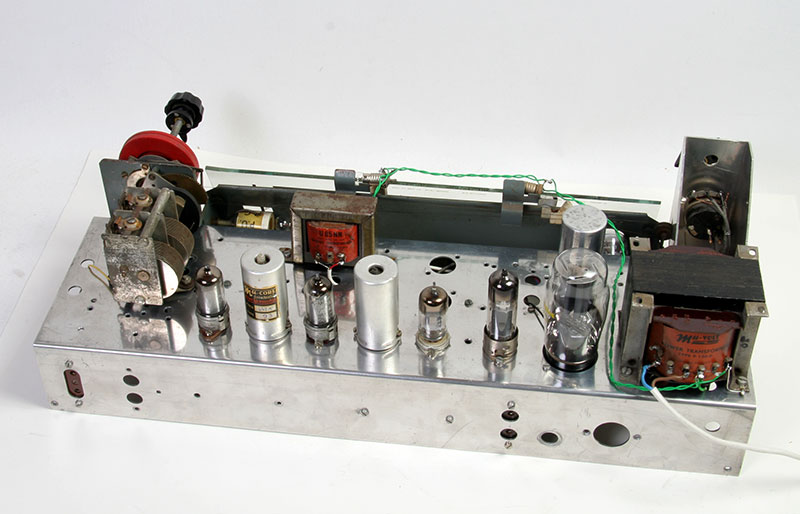

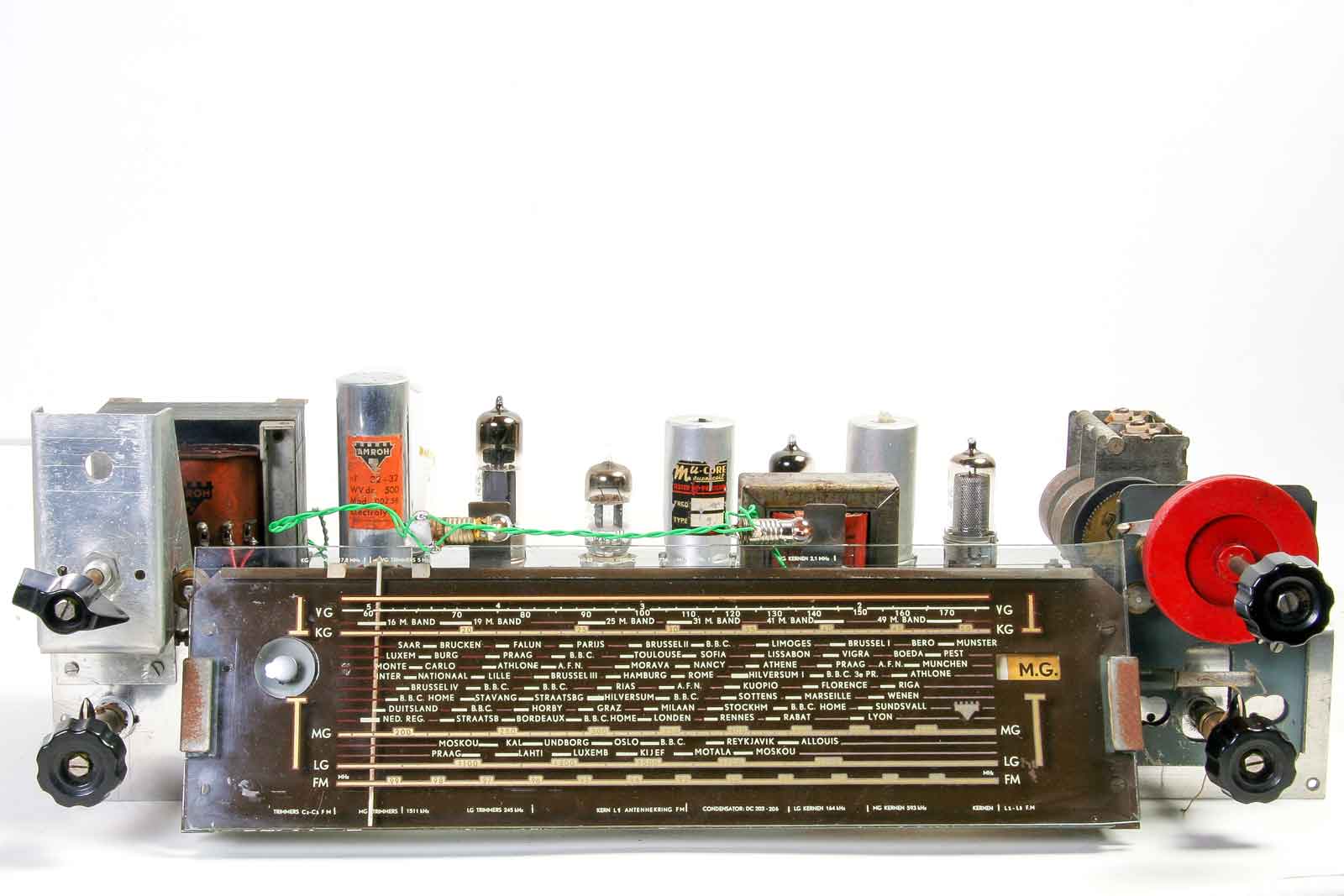

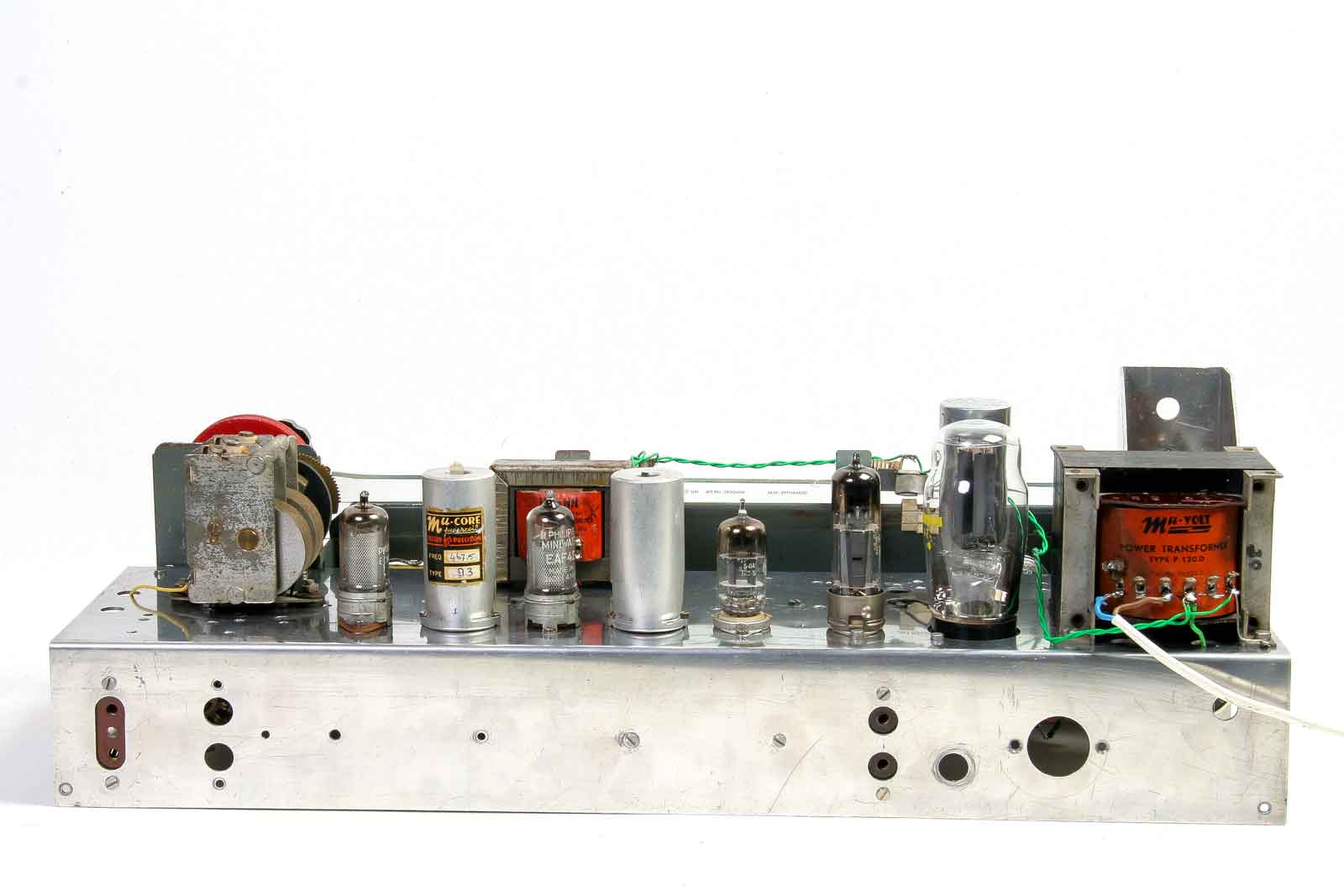

De achterkant.

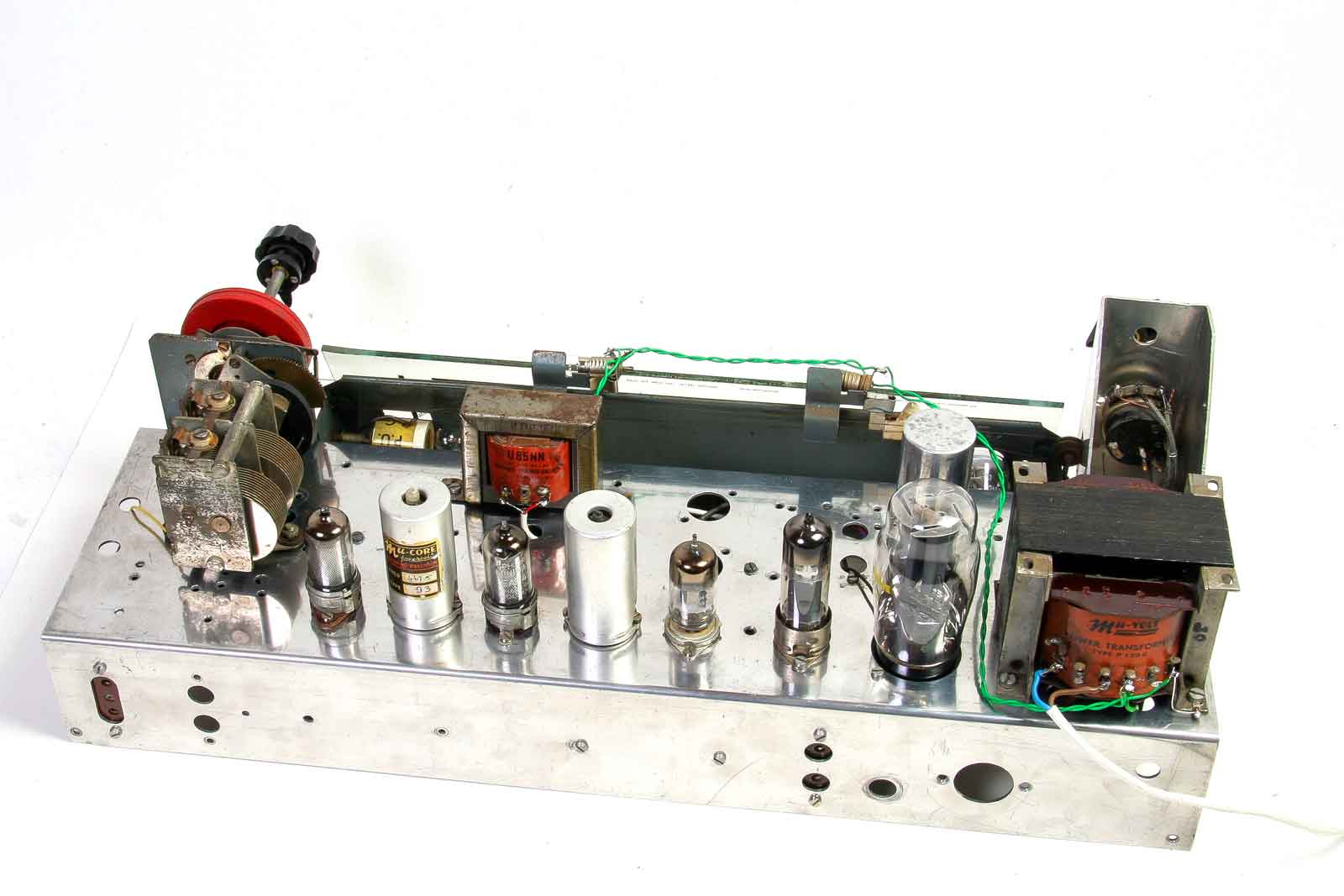

Nogmaals, maar nu iets hoger genomen.

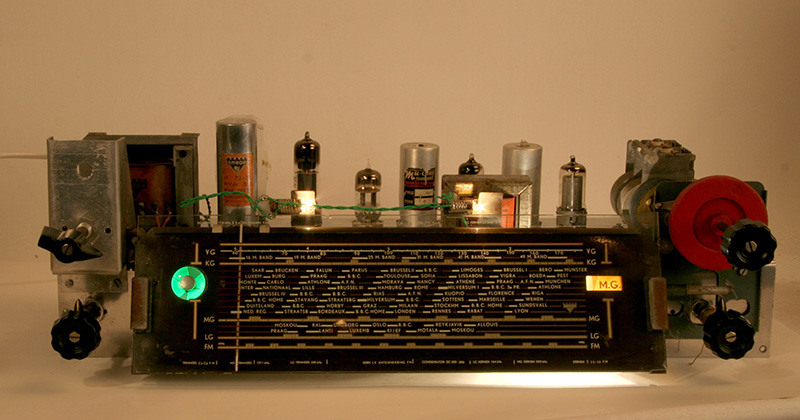

Met wat zwakke belichting, de EM34 is nieuw uit doos en dat is te zien, het doet je pijn aan je ogen.

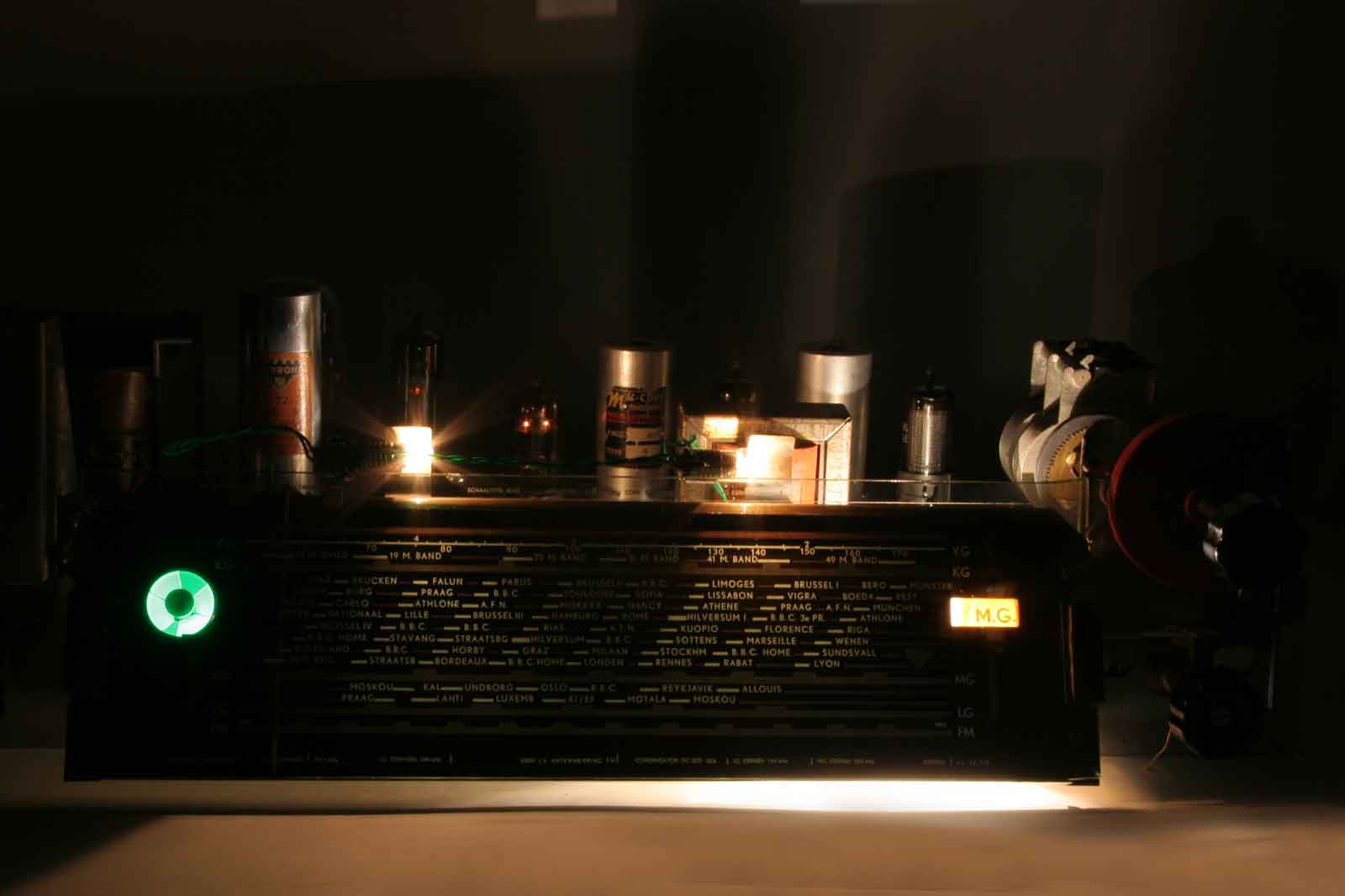

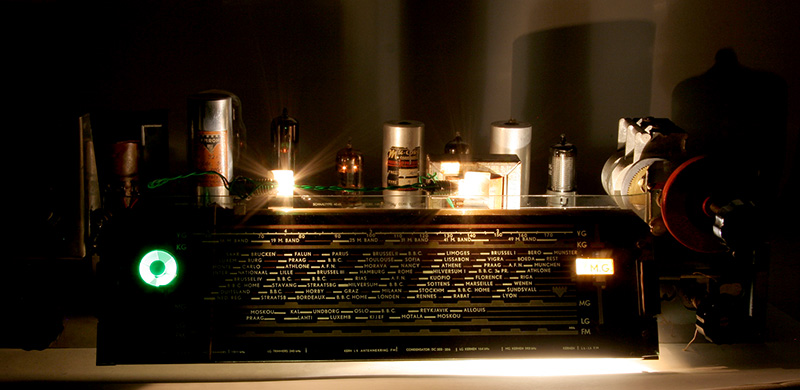

Hier nog een sfeerplaatje, zoals je vroeger met rode oortjes naar Radio Luxemburg ( Two O Eight ) lag te luisteren terwijl je al
had moeten slapen . Maar ja het was wel goed voor je Engels.

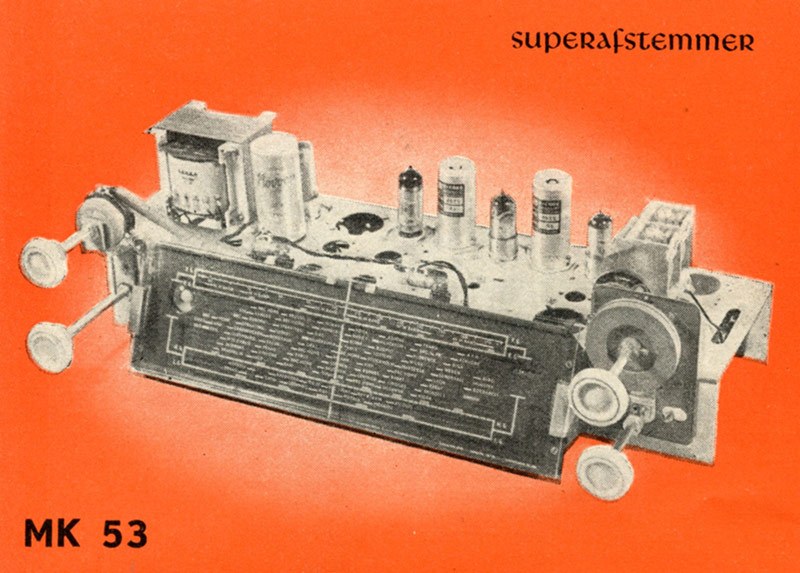

Binnenkort nog wat scans van de bouwbeschrijving en dan is dit apparaat weer afgerond en gaan we naar het volgende project.
Wilt U ook zo'n mooie ontvanger maken, dan kunt U gebruik maken van onderstaand verhaal in pdf-formaat.
Artikel uit RB Nr 12 December 1953 over AM-Superafstemmer MK-53
Artikel uit RB Nr.6 Juni 1953 over MF-filters 91 en 92
