Albis 480 van Albis Werk Zürich 1947

19 Maart 2016, De radiomarkt in Rosmalen is weer van start gegaan. Als trouwe bezoeker, met het voornemen dit jaar niets te kopen, er naar toe geweest.
En wat kom je dan tegen? Een radio van mijn oude Zwitserse werkgever Albis Werke Zürich ( Later Siemens Albis Zürich). Ja zoiets kun je toch niet laten staan.
Er mankeert ongeveer van alles aan, maar dat is nu juist de uitdaging. Er ontbreken echter ook twee knoppen, de toonregelknop met lange as en de golfbereik-knop.
Dat wordt wat lastiger.

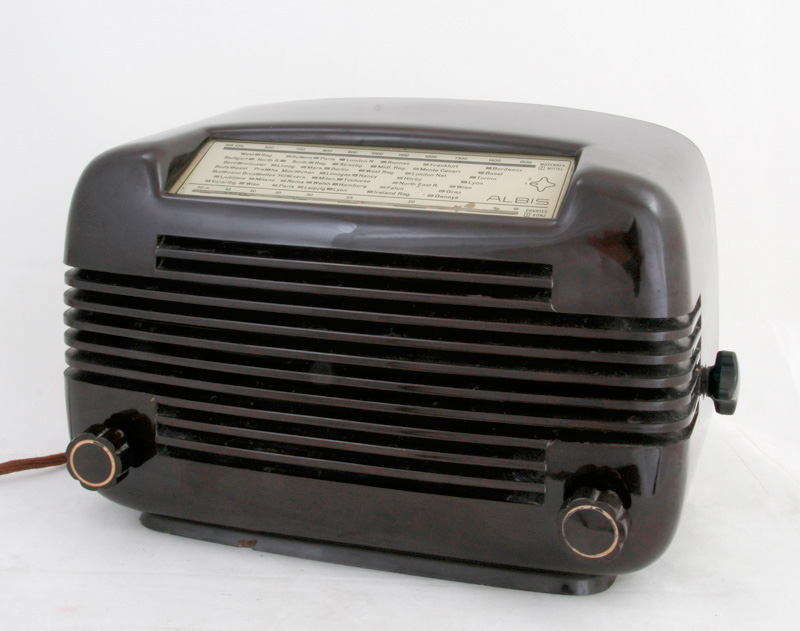

Dit is de ontvanger.

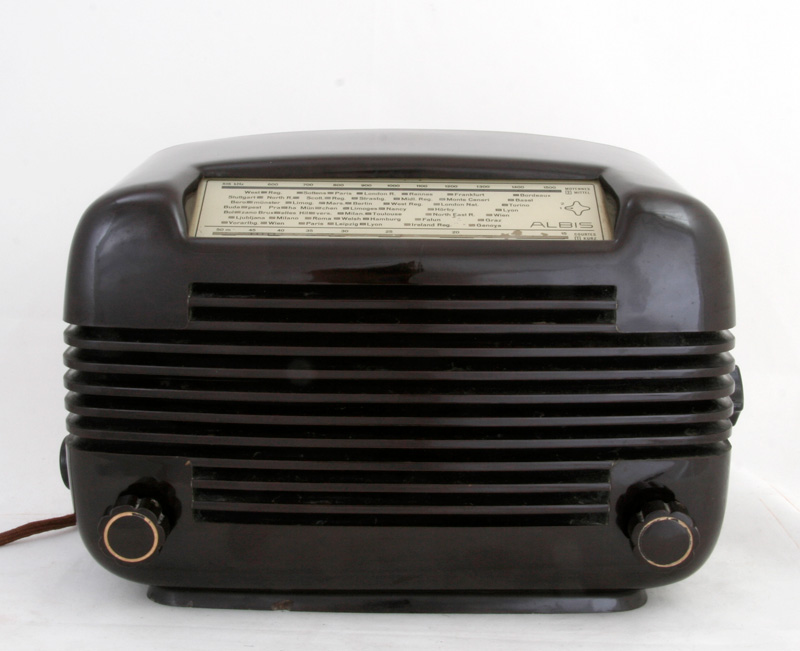

Vooraanzicht.

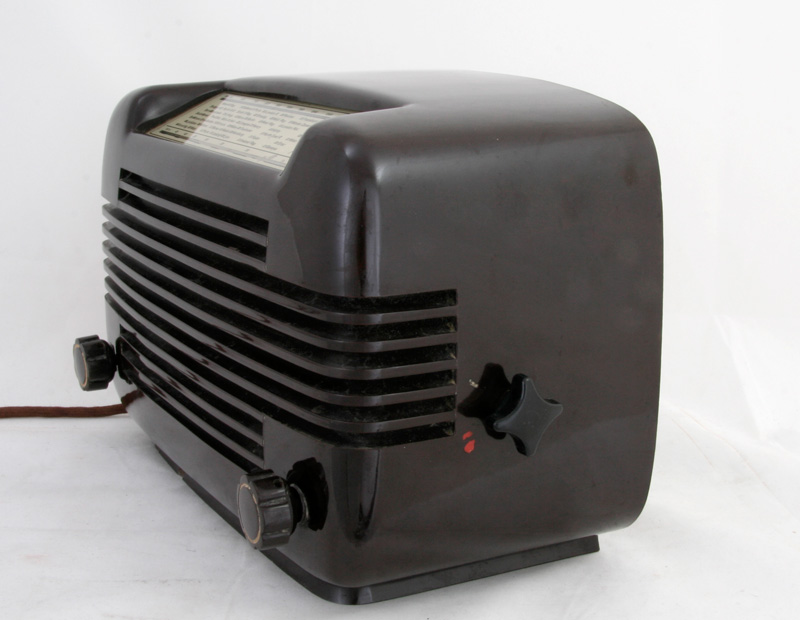

Zijaanzicht met nagemaakte golfbereik-knop.

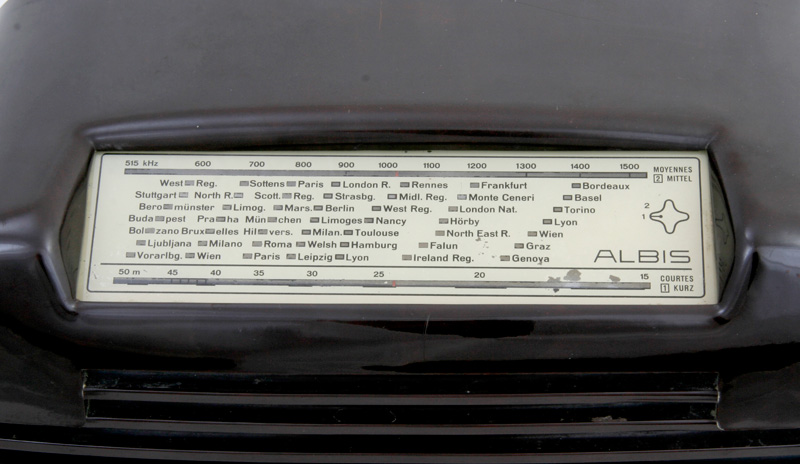

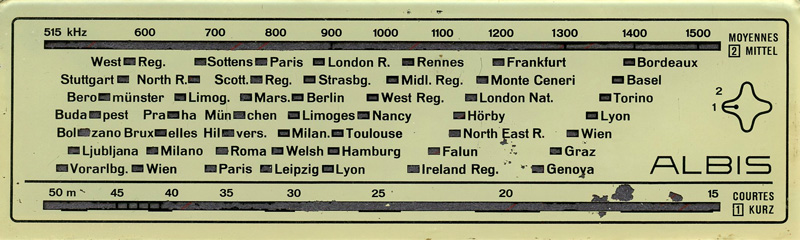

De schaal met een afbeelding van die knop (rechts)

De schaal is wat anders dan wat ik gewend ben. Normaal staan de namen van de stations in de langere golfbereiken verder uit elkaar,
hier zijn het die op de hogere frequenties.
Volgens de schaal beschikt het toestel over twee golfbereiken, korte- en middengolf.

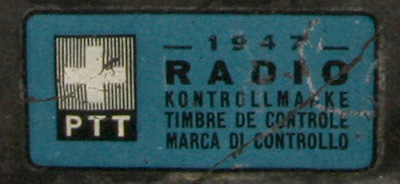

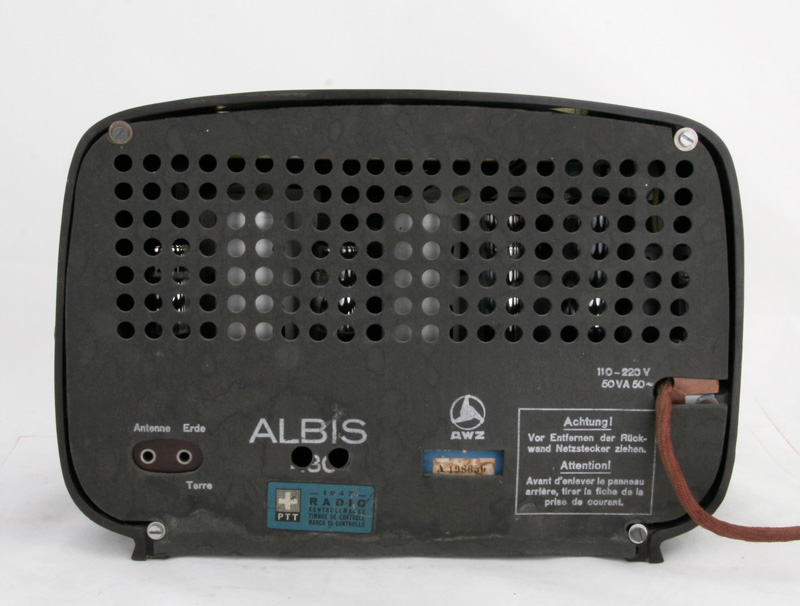

De achterkant met het kijk-en luistergeldenzegeltje van de Zwitserse PTT , 1947. Het zal wel hoofdzakelijk luistergeld geweest zijn.



In 1969 waren deze zegels nog steeds actueel.

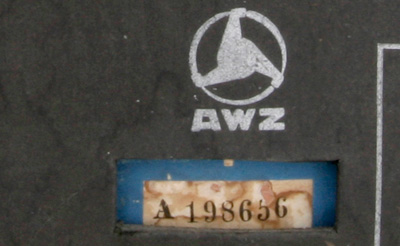

Verder het serienummer en het logo van de toenmalige Albis Werke Zürich.

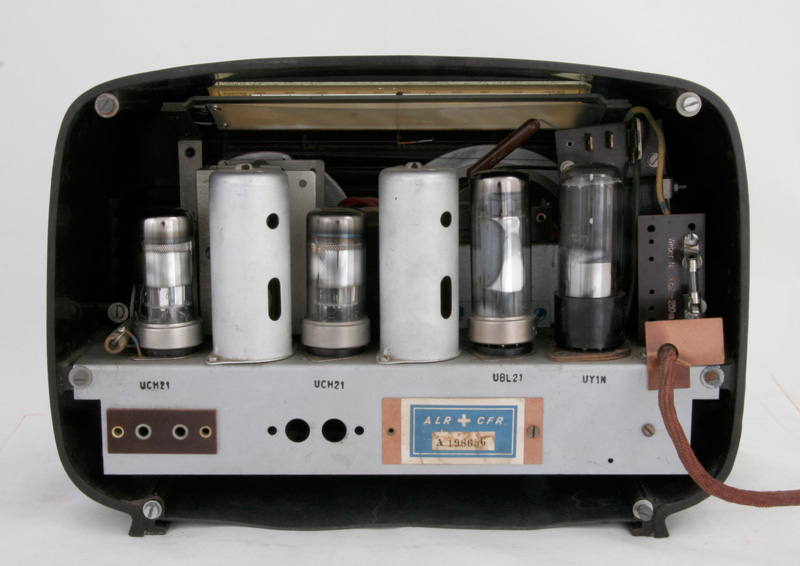

De geopende achterkant met het befaamde viertal, UCH21, UCH21, UBL21 en UY1N, waar hebben we die vaker gezien?

Het chassis uit het kastje gehaald. De aandrijving met een rood snoertje gerepareerd en de luidspreker geplakt.

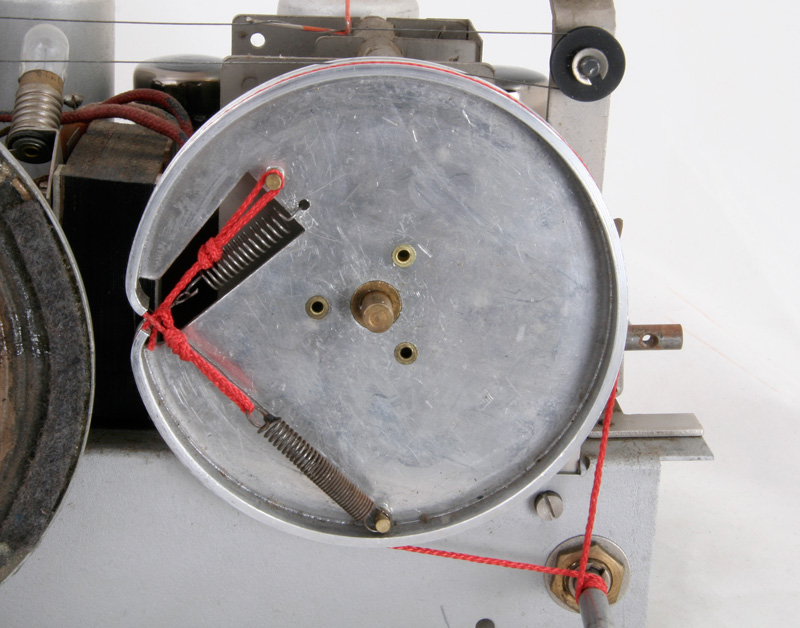

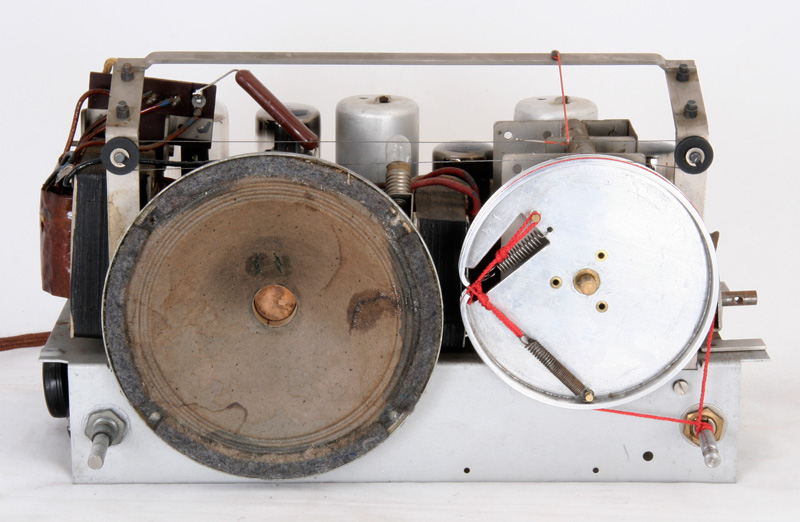

De bevestiging van de beide snaren op de aluminium trommel.

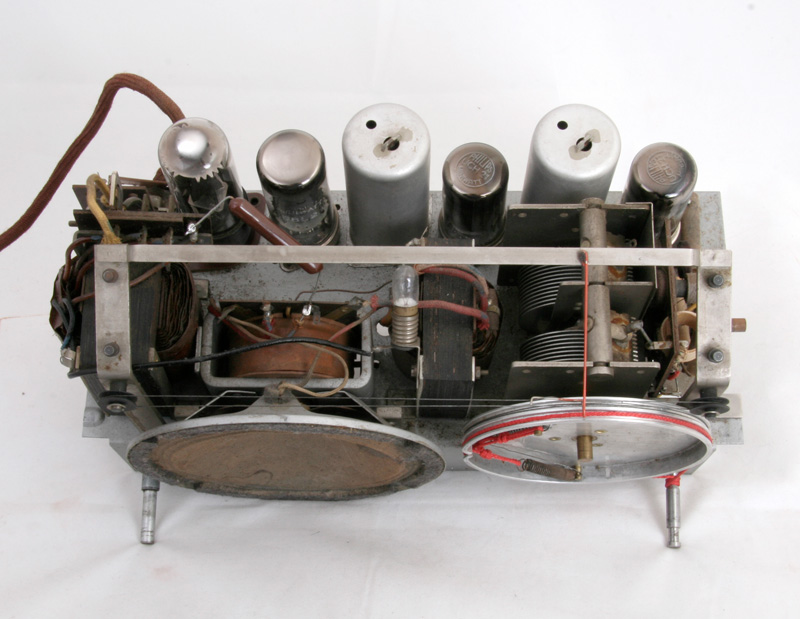

En zo kijk je er boven op.

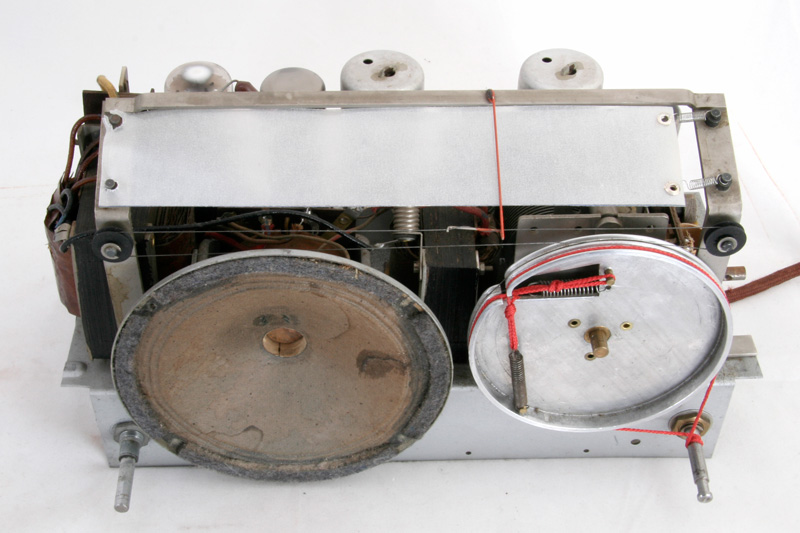

Voor de betere spreiding van de schaalverlichting is dit lichtdoorlatende filter gemonteerd.

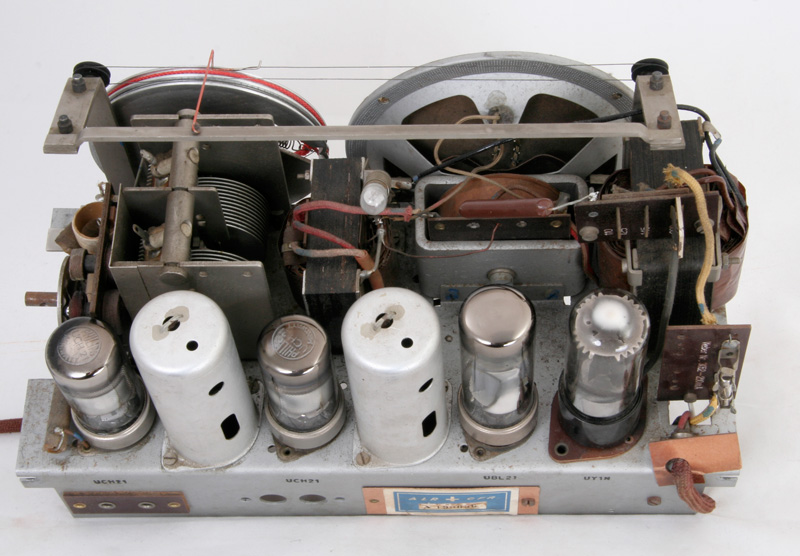

Blik vanaf de achterzijde.

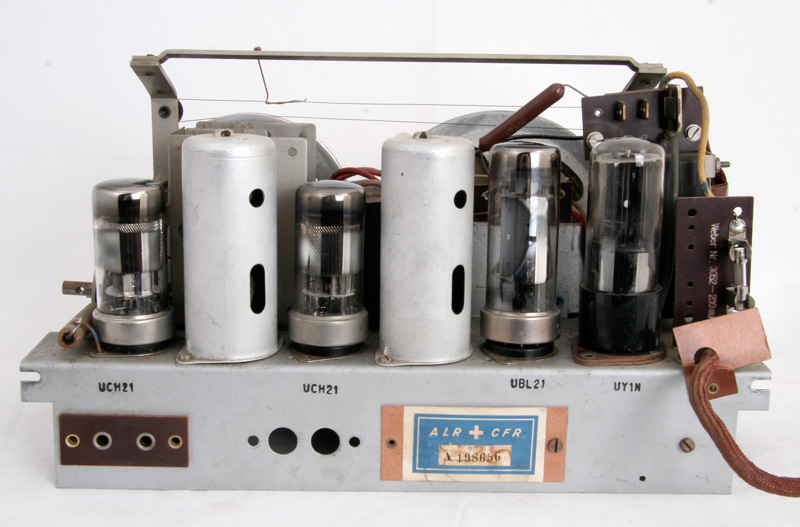

De achterkant.

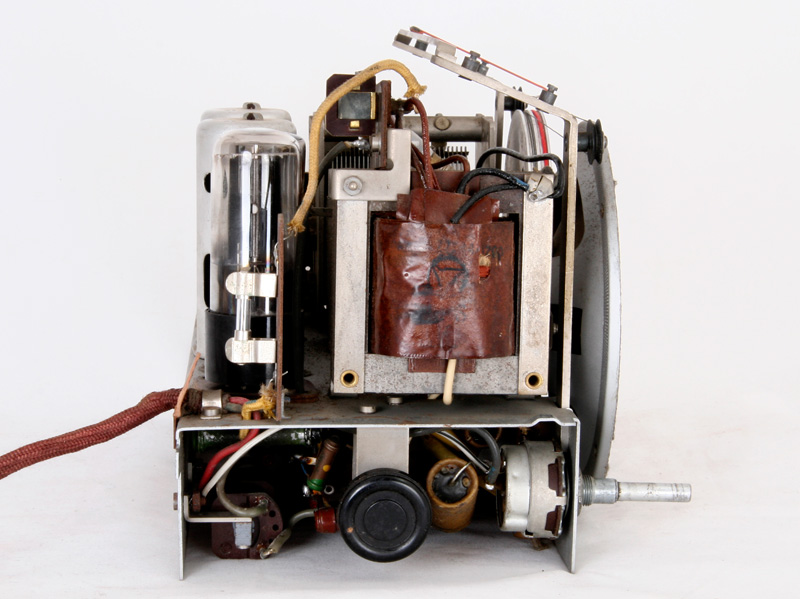

De zijkant met de autotrafo. Het toestel is alleen geschikt voor wisselspanning. Onder, midden, de schakelaar voor de toonregeling.

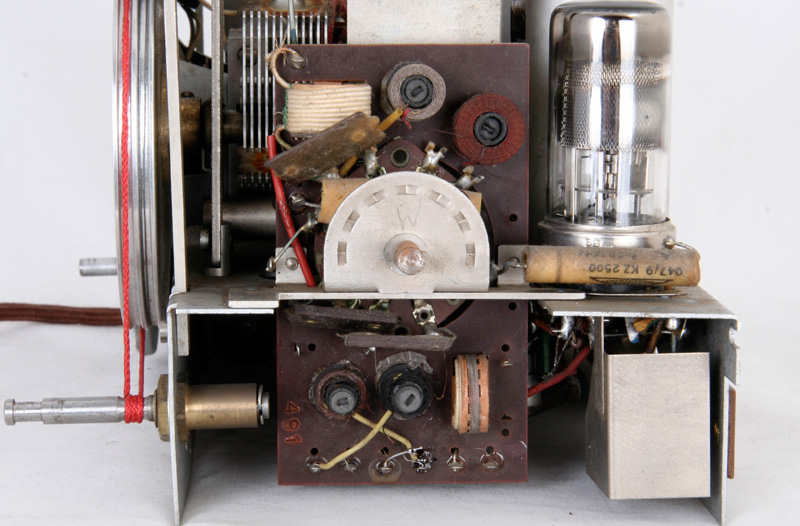

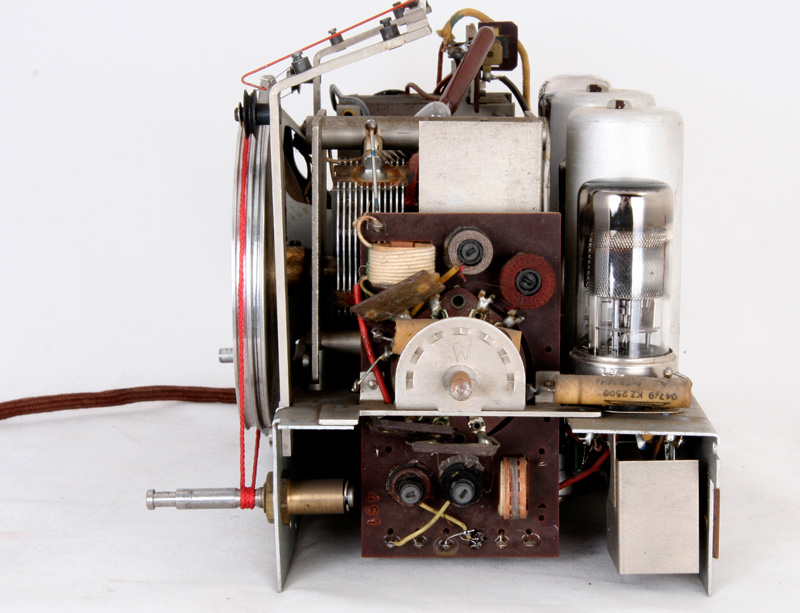

De andere kant met het spoelblok. Wat opvalt is dat ook een lange golfspoel aanwezig is. Uitgekast, is de lange golf ook te beluisteren.
Echter na inbouw blokkeert de schakelaar ergens en zijn alleen de midden- en kortegolf te ontvangen. De schaal laat ook alleen die
twee golfbereiken zien. Het houdt in dat het chassis met dit spoelblok eigenlijk een Albis 481 of 491 is.

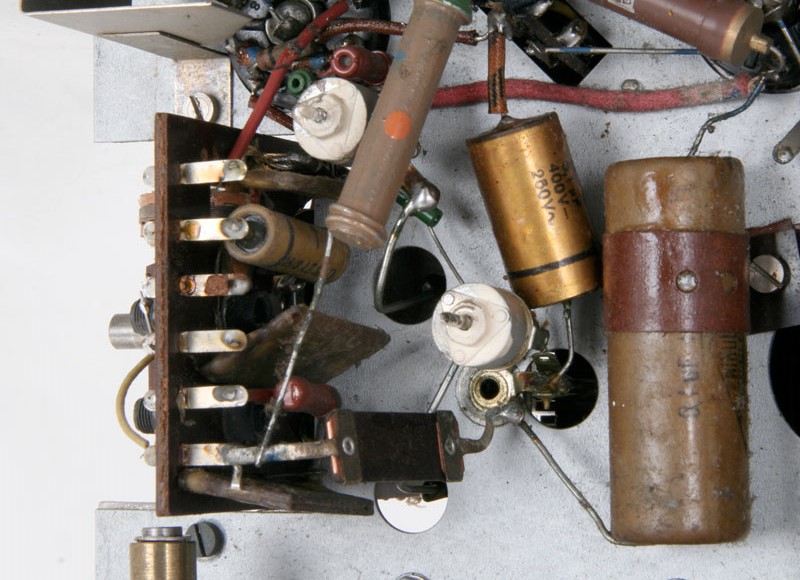

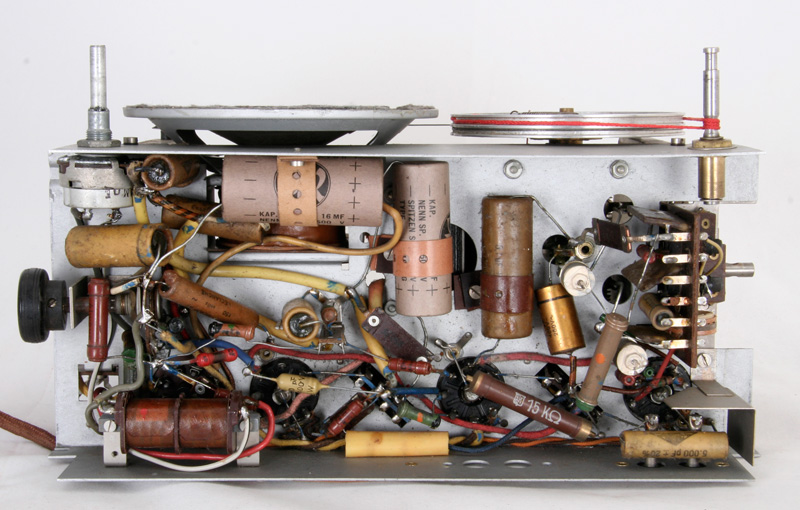

De onderkant met links het oscillator-gedeelte van het spoelblok.

De twee trimmers van de oscillator.

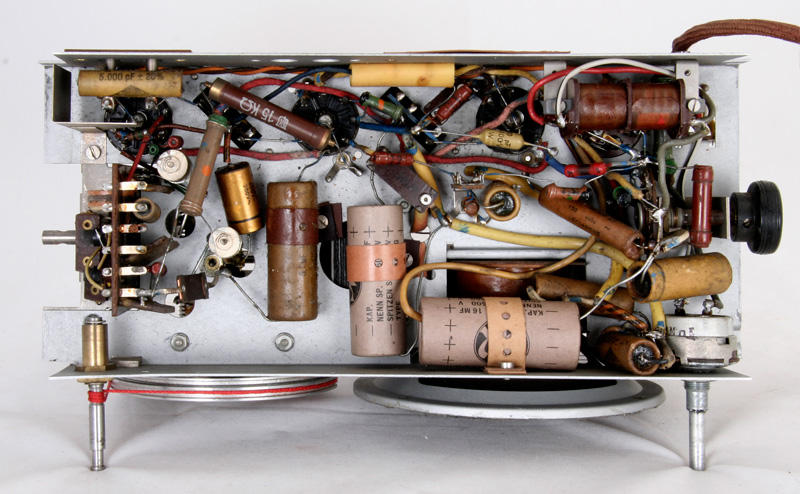

De zaak omgekeerd. Links onder een net-filter. Die hoort eigenlijk niet in deze uitvoering thuis maar in een Albis 501 of 511.
Een zeer interessant toestel dus.

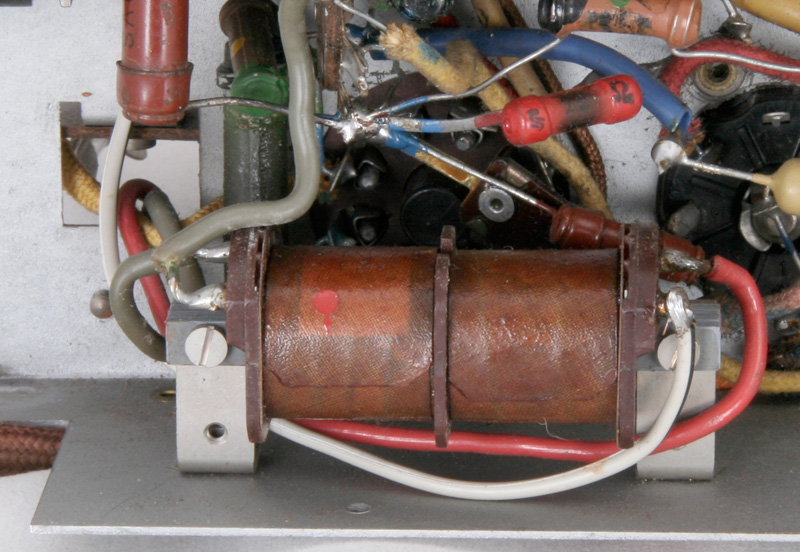

Het boven genoemde netfilter.

Op deze foto is goed te zien dat het spoelblok voor drie golfbereiken is. Boven ingangskringen en onder de oscillator-kringen.

Voor de liefhebbers de volgende pdf documenten. Deze zijn afkomstig van www.radiomuseum.org

Schema Albis 480-490

Schema Albis 481-491

Schema Albis 501

Schema Albis 511

Afstemsnaar instructies.
