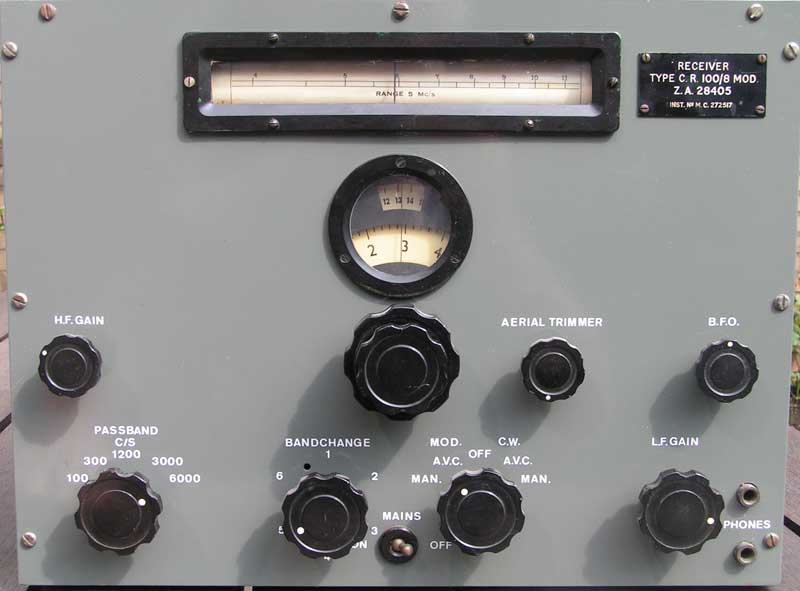

De CR100/8, in gebruik bij de Army. ZA28405
Klik HIER voor de Navy-uitvoering van de CR100, de B28
Deze ontvanger werd in de jaren 1939/1940 ontwikkeld door de Marconi Company en daarna ook door deze firma geproduceerd.
Er waren enkele varianten, die aangeduid werden met een /getal achter de CR100, dus bv. CR100/2. nummers 2 en 8 werden hoofdzakelijk door de Army gebruikt.
De andere uitvoeringen hadden wat andere eigenschappen. In “Wireless for the Warrior”, deel 3, van Louis Meulstee worden de verschillen uitgelegd. Voor de Navy werd hij ook met B28 aangeduid.
Zelfs de Royal Air Force had een uitvoering van de CR100.

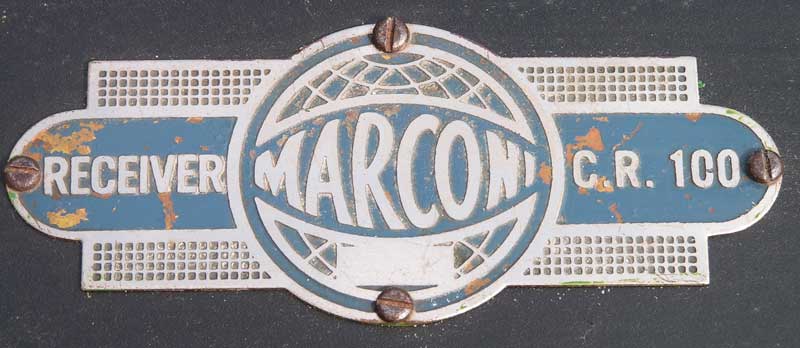

Het Waardeteken, Marconi Company.
Frequentiebereik:
Range 1 : 60 kHz --- 155 kHz
Range 2 : 155 kHz --- 420 kHz
Range 3 : 500 kHz --- 1400 kHz
Range 4 : 1400 kHz --- 4000 kHz
Range 5 : 4000 kHz --- 11000 kHz
Range 6 : 11000 kHz --- 30000 kHz
MF-frequentie : 465 ± 2 kHz, afhankelijk van de X-tal-frequentie.

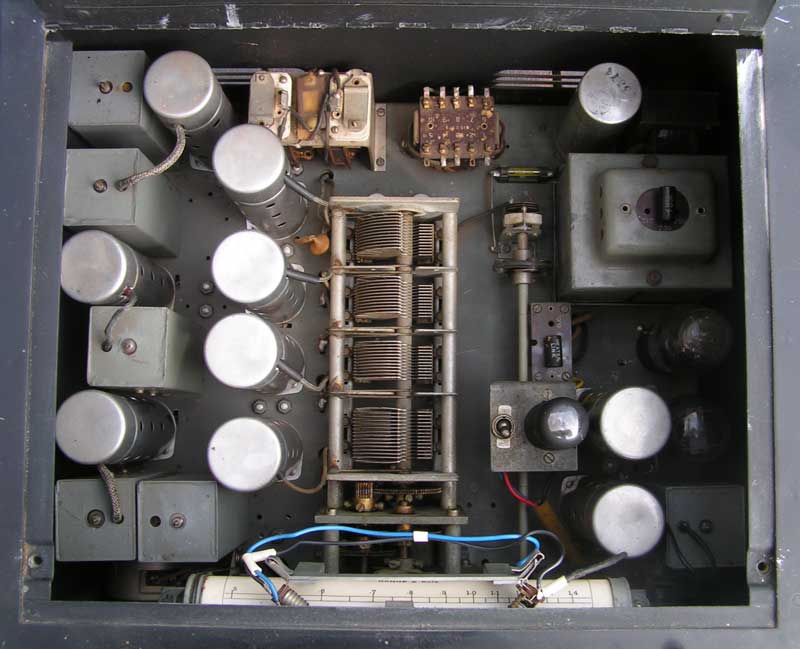

Bovenaanzicht.
Buizenbezetting en functie:
1. HF-versterker KTW62 (VR100)
2. HF-versterker KTW62 (VR100)
Mengtrap X66 (VR99)
Lokale oscillator KTW62 (VR100)
1. MF-versterker KTW62 (VR100)
2. MF-versterker KTW62 (VR100)
3. MF-versterker KTW62 (VR100)
Detector/AVC/LF DH63 (NR68)
LF outputversterker KT63 (NR85)
Beat Frequentie Osc. KTW62 (VR100)
Gelijkrichter U50 (NU20)
Noise limiter ARDD5 (Niet in alle modellen)

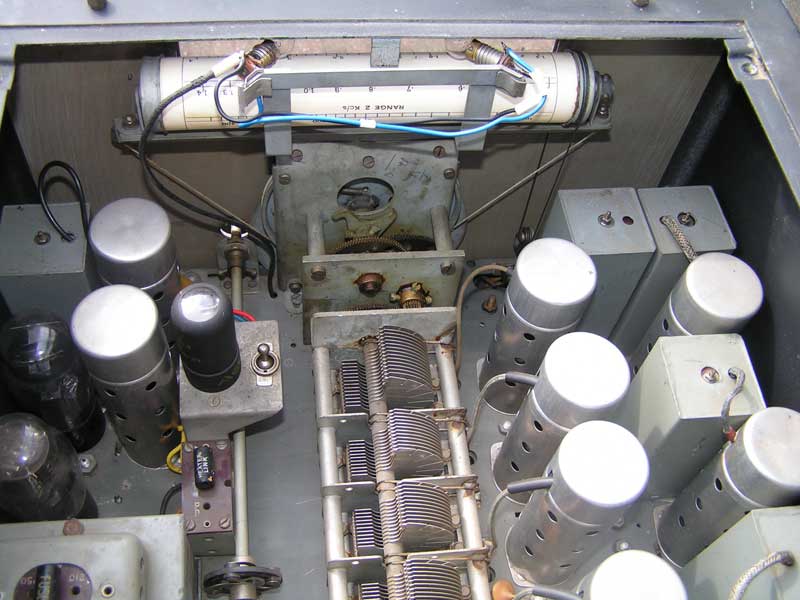

De machtige afstemcondensator met versnellinsbak.

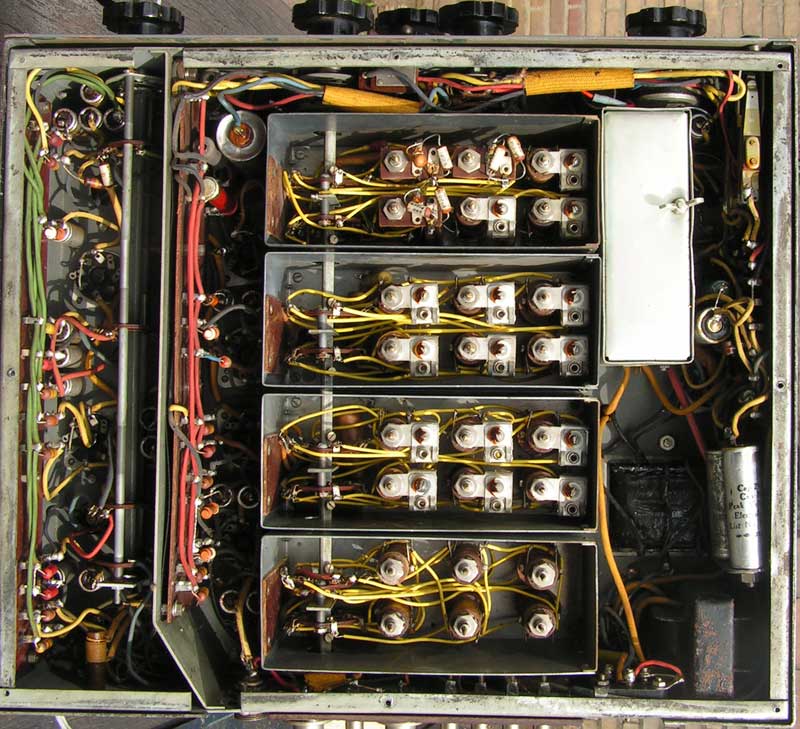

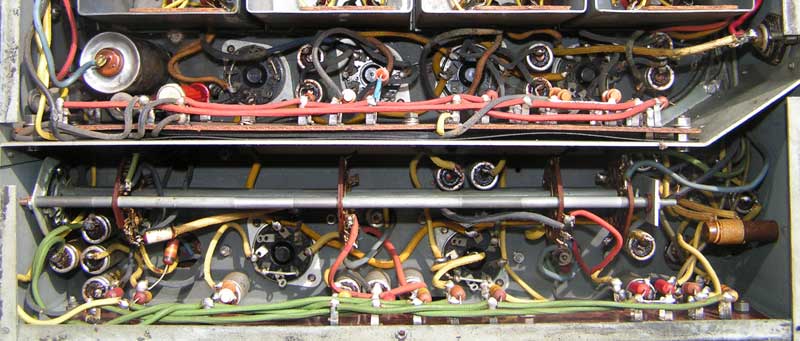

Obderaanzicht
Het gebied waar de meeste buizen geplaatst zijn.

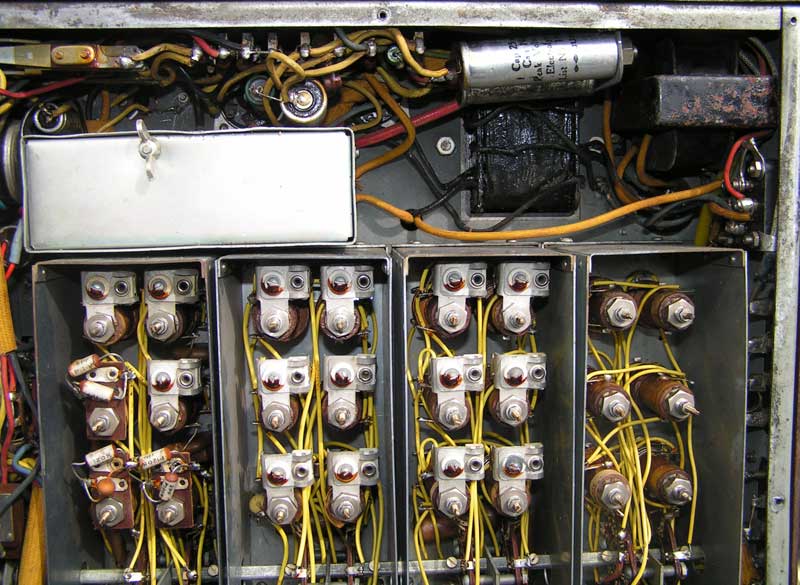

De kernen van de spoelen.

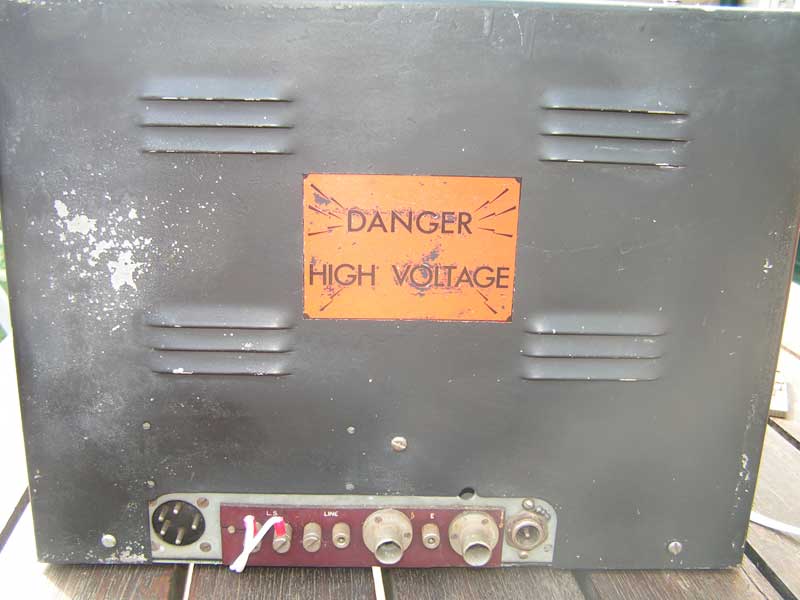

Achterkant met 220 V. aansluiting, antenne-ingangen en LF-uitgangen.
LF-versterking:
2 watt in 3 Ω of in 1000 Ω, afhankelijk van het model. Verder Line 600 Ω met 2 mW.
Verder konden hoofdtelefoons worden aangesloten, 0,3 mW.
MF-bandbreedte in 5 standen instelbaar, te weten : 6, 3, 1,2 0,3 of 0,1 kHz – 6db.
Antennes:
Er kan gebruik worden gemaakt van 75-100 Ω coax of van een symmetrische voeding.

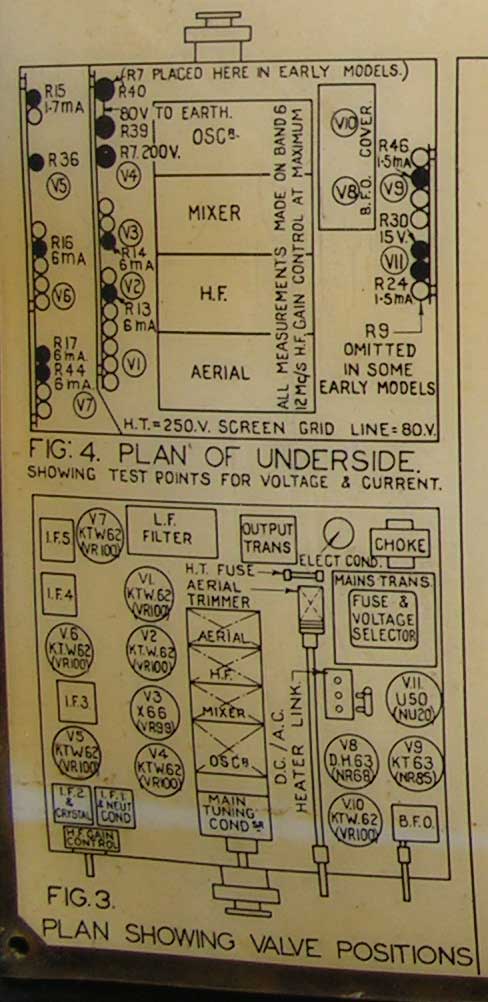

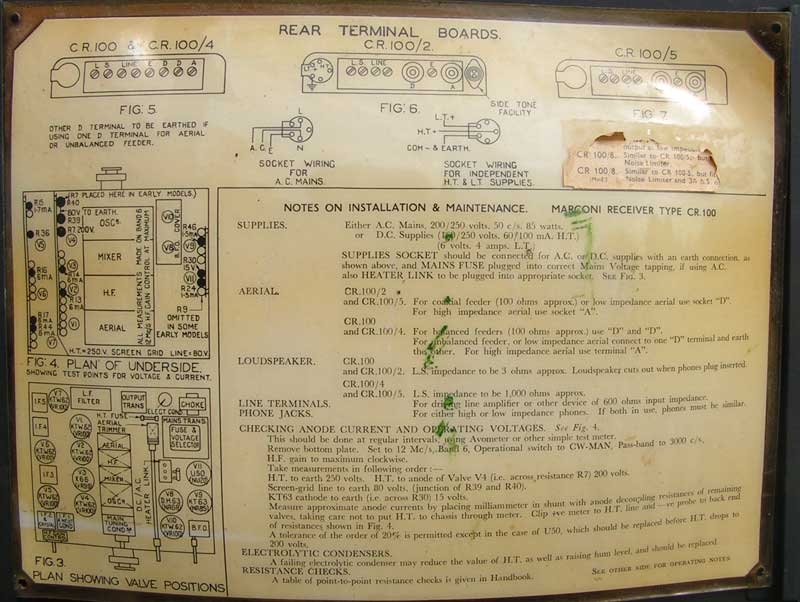

Gebruiksaanwijzing, ondergebracht in de bovenklep, hieronder enkele details.

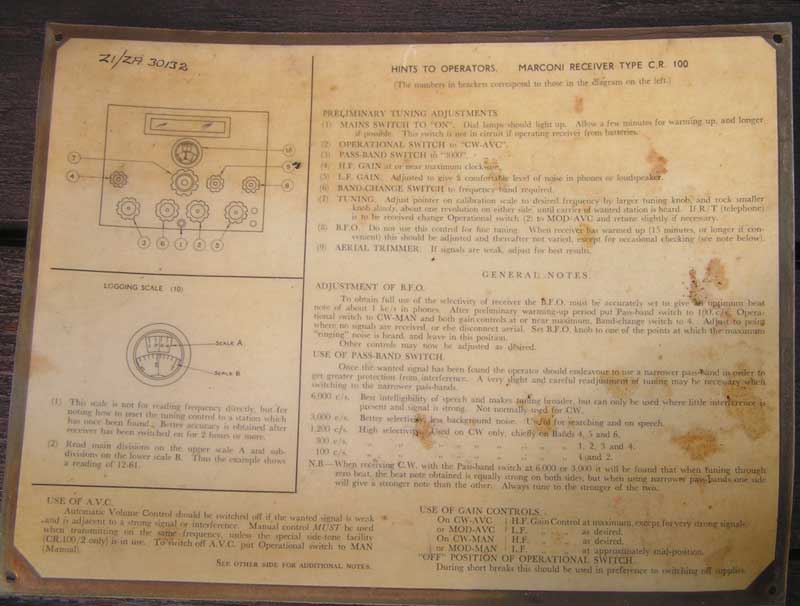

Achterkant van het Manual.
Gewicht: Zoals gebruikelijk voor alle Navy-apparatuur, behoorlijk zwaar, nl. 82 lb.of omgerekend 37,2 kg. Degelijk werk dus.
